KULLANIM KILAVUZU BD3055WFVN Profilo

Enne remonditödega alustamist ühendage seadmed elektriyor

gust lahti vahemalt 60 sekundit varem

Teravad servad!

Löikehaavad

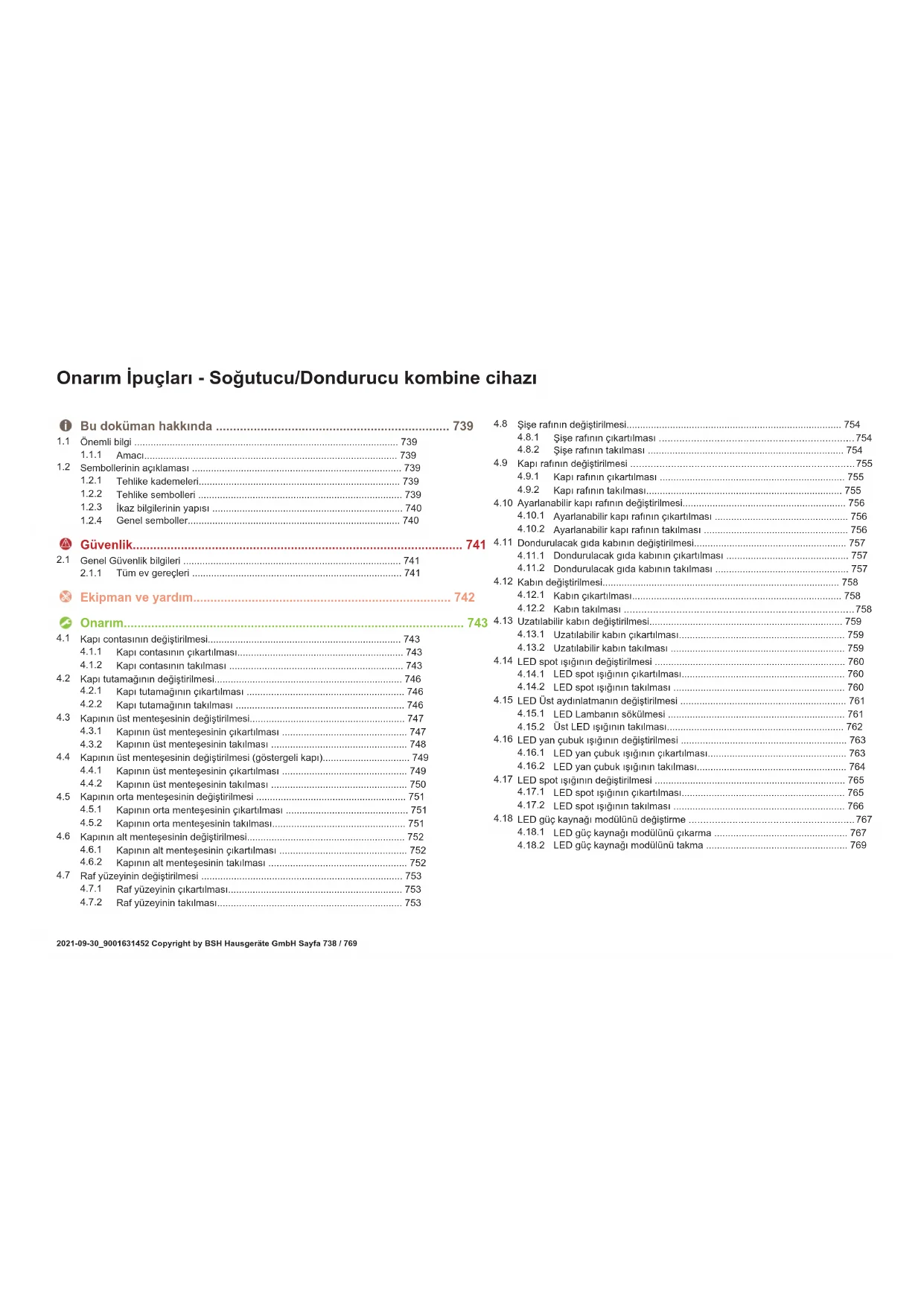

Onarim ipuçları - Sogutucu/Dondurucu kombine cihazi

1 Bu dokuman hakkinda 739

1.1 Onemli bilgi 739

1.1.1 Amaci 739

1.2 Sembollerinin aciklamasi 739

1.2.1 Tehlike kademeleri 739
1.2.2 Tehlike sembolleri 739
1.2.3 Izaz bilgilerinin yapisi 740
1.2.4 Genel semboller 740

Güvenlik 741

2.1 Genel Güvenlik bilgileri 741

2.1.1 Tum ev gereçleri 741

Ekipman veyardim 742

Onarim. 743

4.1 Kapi contasinin degistirimesi 743

4.1.1 Kapi contasinin cikartilmasi 743
4.1.2 Kapi contasinin takilmasi 743

4.2 Kapi tutamaginin degistirilmesi 746

4.7 Raf yüzeyinin degişirilmesi 753

4.7.1 Raf yuzeyinin cikartilmasi 753
4.7.2 Raf yüseyinin takilmasi 753

4.8 Sise rafinir degistirilmesi 754

4.8.1 Sisi rafinin gikartilmasi 754
4.8.2 Sise rafinin takilmasi 754

4.9 Kapi rafinin degistirilmesi 755

4.9.1 Kapi rafinin cikartilmasi 755
4.9.2 Kapi rafinin takilmasi 755

4.10 Ayarlanabilir kapi rafinin degistirimesi 756

4.10.1 Ayarlanabilir kapi rafinin cikartilmasi 756
4.10.2 Avarlanabilir kapi rafinun takulmasi 756

4.11 Dondurulacak gida kabinin degistirilmesi 757

4.11.1 Dondurulacak gida kabinin cikartilmasi 757
4.11.2 Dondurulacak gida kabinin takilmasi 757

4.12 Kabin degistirilmesi 758

4.12.1 Kabin cikartilmasi 758
4.12.2 Kabin takilmasi 758

4.13 Uzatilabilir kabin degistirilmesi 759

4.13.1 Uzatilabilir kabin cikartilmasi 759
4.13.2 Uzatilabilir kabin takilmasi 759

4.14 LED spot isigin degistirilmesi 760

4.14.1 LED spot iginin cikartimasi 760
4.14.2 LED spot isiginin takilmasi 760

4.15 LED Ust aydinlatmanin degistirlmesi 761

4.15.1 LED Lambanin sokulmesi 761
4.15.2 Ust LED isigin takilmasi 762

4.16 LED yan cubuk isiginin degistirlmesi 763

4.16.1 LED yan cubuk isiginin cikartilmasi 763
4.16.2 LED yan cubuk isigin takilmasi 764

4.17 LED spot isiginin degistirlimesi 765

4.17.1 LED spot isiginin sikartilmasi 765
4.17.2 LED spot isiginin takilmasi 766

4.18 LED guc kaynag modulunu degistirme 767

4.18.1 LED guc kaynagi modulunu cikarma 767
4.18.2 LED guc kaynagi modulunu takma 769

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi basina onarmasi iqin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Gülçül electromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön koşulları,isareti
	Koşul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir gvenilik testi gerekteletilimdir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabatelegci ezilime riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elektrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Düz tornavida亿吨ak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kitışınde
Special tool [00342180]
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida亿吨ak	10 mm x 1,6 mm x 200 mm

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari kekin.

Kapcontasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kaliniği, eskii kapi kontasin kaliniğindan biraz farkli olalilir. Bu, kapinin kapanma özelligi ne uzun surelı ilevini etkilemez.
i	Cihazinizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapinin kapanma özelligi daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarim

1. Conta icin olugu hasar bakimindan kontrol edin.

1. Conta icin oluk hasarili ise,

2. Müstperi hizmetleriyle irtibata gecin.

Kapi contaginda haif deformasyon normaldir ve containin islevini

etkilemez. Kapi contasiin cinaha yerlestirmed once containi duizteilrimesi onerilir.

Kapi contasin bir sac kurutma makinesi veya sicak suyla istin ve manuel olarak sekkilendirin.

1. Contanin koseelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]
Duz tornavida Biçak 10 mm x 1,6 mm x 200 mm
Ön kopul:
Cihazin fişçekilir.
Kaplaçık.

4.2.1 Kapi tutamaginn cikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

Ikinci kapin tutamagi da ayni sekilde qikartilabir.

4.2.2 Kapi tutamagin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Kapinin ust menteşisin degişirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi cekilir.
Cihazin igdonanimlari cikartulmistr.

4.3.1 Kapinin ust mentesisin cikartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost mentese kapagimi iki tarafa da bastirin (1).

1. Üstmentede kapaginci cikartin (2).
2. Menteş Kapagın dondürün (3).
3. Üst menteşé kapagıni seksün (4).
4. Vidalari sokun (5).
5. Üst menteşeyi cikartin (6)/

Ust menteş cikanlr.

4.3.2 Kapinin ust mentegesinin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi)

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlari cikartilmisir.

4.4.1 Kapinün üst mentegesinin seksartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost menteşepakagincikartin(1).

1. Kablo kutusu kapaçini cikartin (2).
2. Elektrik baglantisimi ayin (3)
3. Topraklama baglantisi vidasini dokun (4).
4. Kablo korumasini cikartin (5).
5. Vidayi dokun (6)

Ust mentese cikarilr.

4.4.2 Kapinin ust mentesisin takilmasi

Ters sira ile monte edin.

Onarim

4.5 Kapinin orta mentesisin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Agi, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisi nikarma islemi sadee egilmi uzmanlar tarafindan geckletilirmildelir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin

Keskin koser!

Kesik yaralanmaları

Koruyuc eldiven kullanimalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karst emniyete alin

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

Isen parcalar nedeniyle yaralanma.
Bileşenleri dusmeye karsi emniyete alin.

Vidalarin gesetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri duşmeye karsi emniyete alin.

Onkopul:

Cihazin fisi cekilir.
Cihazin ic donanimlari cikarilmistr.
Kapinin ust menteşesiçikartilmıstir.

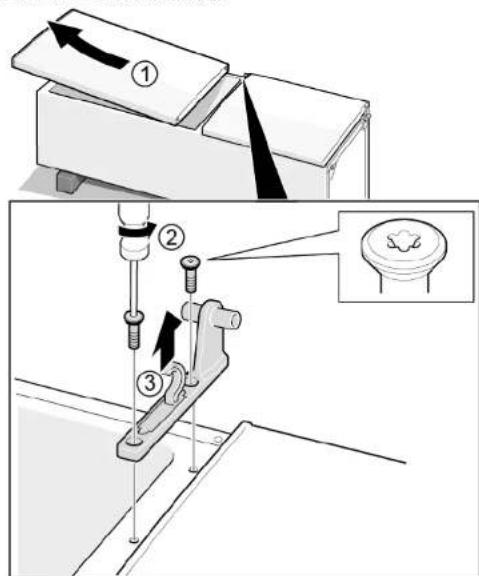

4.5.1 Kapinir orta mentegesinin sikartilmasi

1. Sogutucu bolum kapisini dokun (1).
2. Vidalari sokun (2).
   3.Orta menteseyi cikartin (3).

Orta menteşegikartilmistr.

4.5.2 Kapinir orta mentesisin takilmasi

Tersiraile montedein.

Onarim

4.6 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egilimi uzmanlar tarafindan gereglekstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin.

Keskin kosele!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Egilmi cihazlarin kaymasi!

Kemik kiriilmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karşi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesi!

sen parcalar nedeniyle yaralanma,
Bilesenleri dusmeye karı emniyete aln.

Vidalarin gevsetilmesi nedeniyle parcalarin duismehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

Onkopul:

Cihazin fisi cekilir.
Cihazin ic donanimlari cikarilmistr.
Ust mentese cikanlir.
Orta mentese cikartilmisir.

4.6.1 Kapinin alt menteşesininçikartilmasi

1. Derin dondurucu bolmesi kapisini dokun (1).
2. Vidayi sokun (2).
3. Alt menteşeyi (3) cevirin.
4. Altmenteseyi (4) cikarin.

Kapin in alt menteesi cikartilmisir.

4.6.2 Kapinin alt menteşesinin takilmasi

Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin degişirilmesi

Onkopul:
Kapiaçık.

4.7.1 Raf yüseyinçikartilmasi

Raf yuzeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.7.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

4.10 Ayarlanabilir kapi rafinin degistirilmesi

On kopul:
Kapi aciK.

4.10.1 Ayarlanabilir kapi rafinin cikartilmasi

Yuksek ayarlanabilir kapi rafini tutucudan cikana dek yukariya dokru hareket etirin.

Ayarlanabilir kapi rafi gikartulmistr.

4.10.2 Ayarlanabilir kapi rafinin takilmasi

Ters sira ile monte edin.

Onarim

4.11 Dondurulacak gida kabinin degistirilmesi

Onkopul:
Kaplaçık.

4.11.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1). 2. Gida kabini cikartin (2).

Dondurulacak gida kabigkartilmistir.

4.11.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.12 Kabin degistirilmesi

Onkopul:
Kaplaçık.

4.12.1 Kabin cikartilmasi

1. Alt buzdolabi kabinigikartin (1).
2. Üst buzdoğlaki kabimiçıkartin (2).

Ters sira ile monte edin.

Onarim

4.13 Uzatilabilir kabin degistirilmesi

On kopul:
Kaplaçık.

4.13.1 Uzatilabilir kabin cikartilmasi

1. Uzatilabilir kabitamamendisariqekin(1).
2. Uzatilabilir kabi cikartin (2).

Uzatulabilir kap cikartilmisir.

4.13.2 Uzatilabilir kabin takilmasi

Ters sira ile monte edin.

Onarim

4.14 LED spot isigin degistirilmesi

Özel yardımcyar ekipman:

Cihazinizda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyenler tarifandan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin duzgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlke

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan geçelekşirilmelidir.
Onarim sonaraside VDE 0701 vleiukye ozel duzenlemeler uyanica bir guvenlik testi gegelekrilmedir.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Žilm

Onarima bgalamadan once chiazin elektrik sebeke baglantsini en az 60 saniye suturey sakun.

DAIKKAT

Keskin koserl!

Kesik yaralanmalari

Koruyucu eldiven kullanilmaldir.

On kopul:

Cihazin fisi qekilir.
Kapi污染防治

4.14.1 LED spot isigin cikartilmasi

1. LED spot isigini diari gekmek icin ozel bir aleit kullanin (1).

1. LED spot iginin elektrik baglantilarini ayirin.
   LED spot isigi gikartilmistir.

4.14.2 LED spot isigin takilmasi

Tersiraile montedin.

Onarim

4.15 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Duz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenl tarafindan degistirilebllr!

TEHLIKE

Gerilim litem parcilar nedeniyelelektrik carpmasi tehlikesil! Onarimin duzgin yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmidelir.
Onarim sonrasinda VDE 0701 veya ülkeye özdel duzenlemeler uyanica bir güvenlik testigereleklirmedil.

TEHLIKE

Gerillim litem parcalar nedeniyele elektrik carpmasi tehlikesil! Elektrik carpmasi sebeyle ilum

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin kogeler! Kesik yaralanmaları

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişi seksilir.
Kapi aqik.
Usticdonanilmargikartilmistr.

4.15.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LEDisgininElektrikbaglantisiayrildi

1. LED isigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LEDisigsokuldu.
4.15.2 Üst LED İsinin takilması
Ters sira ile monte edin.

Onarim

4.16 LED yan cubuk isigin degistirilmesi

Özel yardımcı ekipman:

Vantuz 050 mm [00342224]

Cihazinizda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyenler tarifandan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin duzgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrik parallegarin onarimi kalifiye bir elektrik uzmani tarafindan geçeleşteşirilmeli dir.
Onarim sonaraside VDE 0701 vleiukye ozel duzenlemeler uyanica bir guvenlik testi gegelekrilmedir.

A TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebiye olum

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sikun.

DAIKKAT

Keskin kogeler! Kesik yaralanmalar

Koruyucu eldiven kullanilmaldir.

Ön kopul:

Cihazin fisi qekilir.
Kapi污染防治
Sogutucu bolum raflan qikartilmistir.

4.16.1 LED yan cubuk isigin cikartilmasi

1. Emme kabini LED yan cubuk isigin ut uce birlik kismina yapistrin.

Onarim

1. Emme kabini LED yan cubuk isigi ile birlikte tandürme hareketi uygulayarak one粮油cekin.

1. LED yan cubuk isigin in elektrik baglantisini ayirin.

LED yan cubuk isigikarilmistir.

4.16.2 LED yan qubuk iginin takilmasi

1. LED yan cubuk isiginin elektrik baglantisini kurun.
2. LED yan cubuk iigini, bolme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan cubuk isigin taklimsitr.

Onarim

4.17 LED spot ɪsɪgɪn degɪstɪrilmesi

Özel yardımcyar ekipman:

Special tool [00342180]
Duz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm

[00341820] numaril kit icinde

Cihazinizda bakim gerektirmeyen bir LED isik bulunmaktadir.

Bu işkılar sadece musteri hizmetlere vya yetkili tekniysenler tarafindan degişirilebilir!

TEHLIKE

Gerilim lreten parçalar nedeniyle elektrik carpmasi tehlikesi!!

Onarimin duzgün yapilmaması nedeniyle elektrik carpması sonucu

hayati tehlike

Elektrikl parcalarin onarim kalifiye bir elektrik uzmani tarafindan
gereklestilmelidir
Onarim sonrasinda VDE 0701 veya ulkeye ozel duzenlemeler
uyarinca bir guyenlik testi gerecklestirilmidir.

TEHLIKE

Gerill m Ileten parcalar nedeniyle elektrik carpmasi tehlikes!!

Elektrik carpmasi sebebyle olum

Onarima baslamadan once cihazin elektrik sebeke baqlantisini en
az 60 saniye sureyle dokun.

DIKKAT

Keskin koseiler!
Kesik yaralanmaları
Koruyucu eldiven kullanilmaldir.

Onkopul:

Cihazin fisi kekilir.
Kapi acik
Sogutucu bolun rafari cikartilmistr.

4.17.1 LED spot isigin cikartilmasi

1. LED yan isik kapagini qikartin.

1. LED spot iigi kapaiginice dogrgekin ve aynianda one dogrituin.

Onarim

1. LED spot 1ik modulun ayirin.

1. LED spot isigin elektrik baglantisini ayirin.

LED spot isigi qikartilmisir.

4.17.2 LED spot isigin takilmasi

Ters sira ile monte edin.

Onarim

4.18 LED guç kaynagi modülünü degiistirme

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]
Duz tornavida Bicak 2.4 mm x 0.4 mm x 60 mm.
[00341820] numarali kit icinde

Kap min. 200 ml kapasite

Buzdolabinda Kamera (CIF) bulunan cihaz modelleri ini gelelidir.

Elektronik modeller sadee musteri hizmetleri veya yetkili teknisyenler tarafindan degistirilebir!

TEHLIKE

Gerilim lreten parçalar nedeniyle elektrik carpmasi tehlikesi!!

Onarimin dizgun yapilmaması nedeniyle elektrik carpması sonucu havatı tehlike

Elektrikiparçalarin onarimi kalifiye bir elektrik uzmani tarafindan gerçeleştilirimelir.
Onarim sonrasinda VDE 007e vya ükeye özel duzenlemeler uyanirba bir gvenilik testi陉keplirilmilarid.

TEHLIKE

Gerilim litem parcalar nedeniyelelektricarpmasi tehlikesi!! Elektrik carpmasi sebevile ülm
Onarima baglamadan once cihazin elektrik便秘ke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin koser!
Kesik varalanmaları
Koruyucu eldiven kullanilmalidir.

Ön kopul:

Cihazin fisi kekilir.
Cihazlarin arka tarafina erisilebilir.

4.18.1 LED guç kaynagi modulünü cikarma

1.

DIKKAT!

Hasar risk!

Kompressörn elektronik akamsna ve baglantilana dokülen buz özme suyu, cihaz elektronijine zarar verebilir.

Tahyile hortumunun qikarilması sirsadinaba uzcozmey suyunun elektronik blesenilerin uzerine dokulmedigunden emin olun.

1. Tahliye hortumunu su tahiye cikisindan (1) ayirin.
2. Buzçozymesuyunukabinigendokun
3. Tahliye hortumunu su buharlaşirma tepsisinden (2) ayirin.

Onarim

1. Vidayi dokun.

Kompresor baslatma kapasitoru ve LED guc kaynagimodulukutusu serbest brakiril.

1. lki kancayi czun.

Kompresor baslatma kapasitor ve LED guc kaynagi modulu kutusu kapan serbest birakilir.

1. Dört kancayi gezün.

LED guc kaynagimodulu serbestbirakllr.

1. LED guc kaynagi modulu elektrik baglantilarin (1) ve (2) ayirin.

LEDguckaynagmodulücikartilmistr.

Onarim

4.18.2 LED guc kaynagi modulunu takma

Tersiraile montedin.
