РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ G24IW GREENWORKS

Подлежи на технически модификации

Model #: 32047a/3800107a

Model #: 32047a/3800107a

5

България (Превод от оригиналните инструкции)

Български

Общи указания за безопасна работа

ВНИМАНИЕ

Прочетете внимателно всички указания. Неспазването на приведените по-долу

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин «електроинструмент» се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
▶ Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
▶ Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковиятпрекъсвач е в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

Грижливо отношение към електроинстру-ментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвиде ния от производителя начин, е опасен и трябва да бъде ремонтиран.

България (Превод от оригиналните инструкции)

▶ Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато продължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте електроинструментите си грижливо. Про- верявайте дали подвижните звена функционират безу- корно, дали не заклинват, дали има счупени или повре-едени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електро- инструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре за- точени и чисти. Добре поддържаните режещи инстру- менти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При това се съо бразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

Грижливо отношение към акумулаторни елек-троинструменти

▶ За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
▶ За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизв икат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно сеобърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безпасността на електроинструмента.

Бесният безопасността предупреждения

▶ Дръжте електрическия инструмент за изолираните повърхности за хважане, когато извършвате дейности, при които има риск завинтващият механизмъм да влезе в контакт със скрити жици или със собствения си захранващ кабел. Досегът на завинтващия механизмъм с жица, по която тече ток, ще направи така, че токът да протече по откритите метални частни на електрическия инструмент, в следствие на което операторът може да претърпи токов удар.

Допълнителни указания за безопас- на работа

▶ Преди извършване на каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т.н.), както и при пренасяне и съхраняване, поставяйте превключв а-теля за посок ата на въртене в средна позиция. При задействане на пусковия прекъсвач по невнимание съществува опасност от нараняване.
▶ Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.
▶ Прочетете ръководството за експлоатация на зарядното устройство.
▶ Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне.
▶ Преди използване на работен инструмент се уверявайте, че той е захванат здраво в патронника. Ако работният инструмент не е захванат здраво в патронника, може по време на работа да се извади, с което да стане неуправляем.
▶ Въртящият момент зависи от продължителността на въздействие на ударите. Максималният въртящ момент е сума от всички единични въртящи моменти на отделните удари.
▶ Проверете действительно достигнатия въртящ момент с динамометричен ключ.
▶ За да пестите енергия, дръжте електроинструмента включен само когато го ползвате.

Символи

Символите по-долу са важни при запознаването с ръко- водството за експлоатация. Моля, прегледайте ги и зап- омнете значението им. Правилната интерпретация на символите ще Ви помогне да ползвате електроинструм- ента подобре и по-безопасно.

България (Превод от оригиналните инструкции)

Инструкции за безопасно използване на батериите

а) Не разглобявайте, не отваряйте и не режете акумулаторните батерии.
б) Не излагайте батериите на топлина или огън. Не ги съхранявайте на място, изложено на пряка слънчева светлина.
в) Не предизвиквайте късо съединение в батериите. Не съхранявайте батериите безразборно в кутия или чекмедже, където те могат да предизвикат късо съединение помежду си или при контакт с други метални предмети.
г) Не премахвайте батериите от оригиналния корпус, предназначен за употребата им.
д) Не подлагайте батериите на механични удари.
e) Ако батериите протекат, не позволявайте течността да влезе в контакт с кожата или очите. Ако все пак възникне такъв контакт, измийте засегнатото място обилно с вода и се посъветвайте с лекар.
ж) Не използвайте друго зарядно устройство освен това, което е изрично предвидено за използване към уреда.
з) Обърнете внимание на маркировките „плюс“ (+) и „минус“ (−) върху батериите и уреда и следете за тяхното съответствие.
и) Не поставяйте батерии, които не са предназначени за използване с този уред.
к) Не поставяйте в уреда комбинации от батерии, които са с различен производител, капацитет, размер или вид.
л) Дръжте батериите далече от обсега на деца.
м) Незабавно потърсете медицинска помощ, ако батериите бъдат погълнати.
н) Винаги купувайте акумулаторни клетки или батерии, които са предназначени за съответния уред.
о) Поддържайте батериите чисти и сухи.
п) Ако клемите на батериите се замърсят, избършете ги с чиста и суха кърпа.
р) Акумулаторните батерии трябва да се зареждат преди употреба. Винаги използвайте правилното зарядно устройство и спазвайте инструкциите на производителя или ръководството на уреда, за да се запознаете с инструкциите за зареждане.
с) Не оставяйте батериите да се зареждат прекалено дълго, когато няма да ги използвате.
т) Ако акумулаторните клетки или батериите не са използвани дълго време, може да е необходимо да ги заредите и изтощите няколко пъти, докато те достигнат тяхната максимальна производителност.
у) Акумулаторните батерии демонстрират най-високата си производителност при работа в условия на нормална стайна температура (20 °C ± 5 °C).
ф) Запазете оригиналната документация на продукта за бъдещи справки.

България (Превод от оригиналните инструкции)

Символ	Значение
	Прочетете указанията за безопасна работа и за работа с електроинструмента
	Работете с шумозаглушители (атнифони)
	Посока на движение
	Посока на реакцията
	Въртене надясно/наляво
	Малка скорост на въртене
	Голяма скорост на въртене
	Включване
	Изключване

Окомплектовка

Акумулаторен ударен винтоверт.

Акумулаторната батерия, работните инструменти и други изобразени на фигурите или споменати в ръководството допълнителни приспособления не са включени в стандартната окомплектовка.

Пълен списък с допълнителните приспособления можете да намерите в каталога ни за допълнителни приспособления.

Предназначение на електро- инструмента

Електроинструментът е предназначен за завиване и развиване на винтове, както и за затягане и развиване на гайки в съответно посочените диапазони на диаметъра.

Лампата на този електроинструмент е предназначена за непосредствено осветяване на зоната на работа и не е подходяща за осветяване на помещения или за битови цели.

Технически данни

продукт	Гайковерт, 24 V	Пневматичен ключ, 24 V
		3800107a32047aНомер на модела
Номинален волтаж	24 волта	24 волта
Скорост в ненатоварен режим	0~3200 RPM	0~3200 RPM
Скорост на въртене	4000 IPM	4000 IPM
Макс въртящ момент	280 N.m	300 N.m
гнездо за накрайници	6.35 mm	12.7 mm
Батерия	1.57kg	1.57kg
Ниво на шумовото налягане	78dB	78dB
Ниво на силата на шума	89dB	89dB
Променливост К	3dB(A)	3dB(A)
Вибрации	10.911 m/s ^2	10.911 m/s ^2
Батерия	29807 / 29837
Зарядно устройство за батериите	29817

България (Превод от оригиналните инструкции)

Информация за излъчван шум и ви- брации

Стойностите за генерираните шум и вибрации (векторната сума по трите направления) са определени съгласно EN 60745.

Равнището на генерираните вибрации, посочено в това Ръководство за експлоатация, е определено съгласно процедурата, дефинирана в EN 60745, и може да бъде използвано за сравняване с други електроинструменти. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.

Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на генерираните вибрации може да се промени. Това би могло да увеличи значително сумарното натоварване от вибрации в процеса на работа.

За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.

Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните стъпки.

Поддържане и почистване

▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти.

Винаги след употреба почиствайте работния инструмент, патронника и вентилационните отвори на електроинструмента, както и вентилационните отвори на акумулаторната батерия.

Транспортиране

Включените в окомплектовката литиево-йонни акумулутарони батерии са в обхвата на изискванията на нормативните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си.

Моля, спазвайте също и допълнителни национални предписания.

ИЗХВЪРЛЯНЕ

Този знак означава, че в целия ЕС този продукт не трябва да се изхвърля заедно с други битови отпадъци. За да се предотврати отрицателното въздействие върху околната среда или човешкото здраве, поради неконтролирано изхвърляне на отпадъците, предайте го за рециклиране, за да спомогнете повторното използване на материалите. За да върнете използвано устройство, използвайте системите за връщане и събиране или се свържете с разпространителя, от когото сте го закупили. Те ще вземат продукта за предпазваща околната среда преработка.

РАБОТА

Гайковерт, 24 V	Пневматичен ключ, 24 V

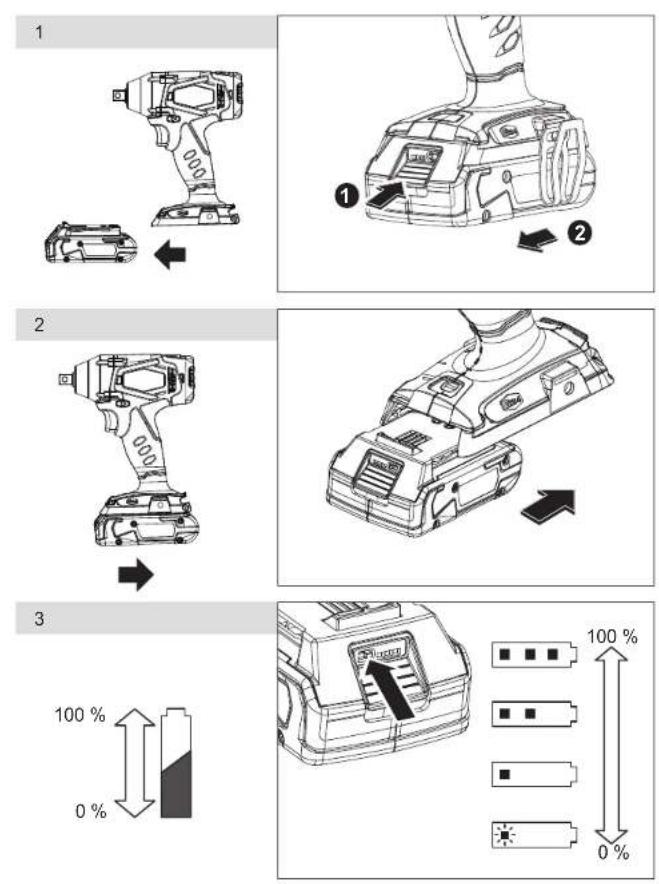

Фигура 1: Сваляне на батериите	Фигура 1: Сваляне на батериите
Фигура 2: Поставяне на батериите	Фигура 2: Поставяне на батериите
Фигура 3: Проверка на нивото на зареденост на батериите	Фигура 3: Проверка на нивото на зареденост на батериите

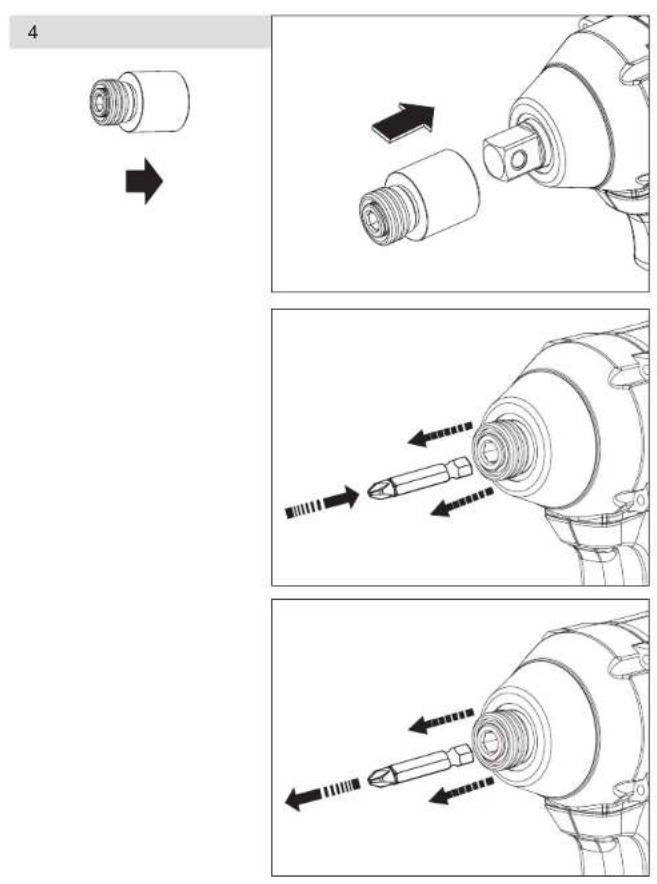

Фигура 4: Поставяне/сваляне на приставки	Фигура 4: Поставяне/сваляне на приставки

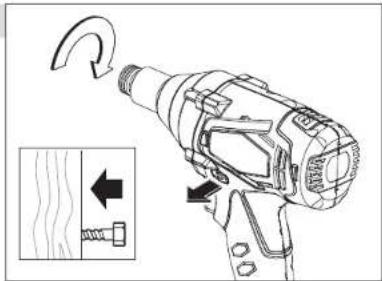

Фигура 5: Смяна на посоката на въртене	Фигура 5: Смяна на посоката на въртене
Фигура 6: Включване и изключване	Фигура 6: Включване и изключване

Всички машини на Greenworks Tools се предоставят с 2-годишна гаранция за сервисна дейност и резервни части, считано от датата на закупуване на продукта. Предоставя се само 30-дневна гаранция за професионално използваните машини, защото продуктите на Greenworks Tools са предназначени предимно за клиенти, работещи със самоделни машини. Настоящата гаранция не може да се прехвърля.

ОГРАНИЧЕНИЯ

Настоящата гаранция е валидна само за дефектни части/компоненти и не покрива ремонти, породени от:

1. Нормално износване и амортизация.
2. Рутинни настройки или дейности по регулиране.
3. Повреди, причинени от неправилно боравене/злоупотреба/грешно използване или проява на небрежност.
4. Прегряване поради лоша поддръжка.
5. Повреди поради разхлабени/разкачени снадки или скрепителни елементи в следствие на лоша поддръжка.
6. Повреди, причинени в следствие на почистване с вода.
7. Машини, обслужвани или ремонтирани от сервисни центрове, които не са оторизирани от Greenworks Tools.
8. Машини, които са сглобени или регулирани неправилно.
9. Повреди, породени от неправилно боравене с машината.
10. Повреди, породени от неправилно зазимяване (водоструйки)
11. Елементи, които се считат за консумативи, но обикновено не се покриват от гаранцията, включително (но не само):

• Батерии
- Електрически кабели
- Остриета и комплекти остриета
- Ремъци
• Филтри
- Патронници и държачи за инструменти

1. Някои продукти могат да съдържат компоненти (например двигатели, трансмисии) от други производители – за тези елементи са в сила гаранционните условия на съответния производител освен в случаите, когато Greenworks Tools Europe GmbH се съгласи да покрие щетите, които не се покриват от гаранционния период на този производител.

2. Стоки втора употреба не се покриват от настоящата гаранция.

3. Монтирането на резервни части, заместващи или допълнителни компоненти, които не са предоставени или одобрени от Greenworks Tools Europe GmbH.

Гаранция

За предявяване на гаранционен иск за даден продукт трябва да се предостави доказателство за първоначалното му закупуване. Извлеченията от кредитни карти не представляват валидно доказателство за закупуване. При първото възникване на условие, позволяващо предявяване на гаранционен иск, клиентът трябва да занесе продукта на мястото на неговото първоначално закупуване, където трябва да предостави доказателство за закупуването. Машината ще бъде изпратена до нашия главен сервисен център, където ще бъде извършена инспекция. Ако се установи фабричен дефект по машината, тя ще бъде безплатно ремонтирана и изпратена обратно на адреса на клиента. Машините на пазарна стойност под 100 евро (вкл. данък продажба) обикновено ще бъдат подменяни с нови.

Ако нашият главен сервисен център не установи фабрични дефекти по машината, клиентът ще бъде уведомен, че той ще трябва да заплати разходите по ремонта на продукта.

Настоящите гаранционни правила могат да бъдат променяни периодично, за да бъдат актуално адаптирани към новите продукти. Копие на най-актуалните гаранционни правила е налично на адрес www.greenworkstools.eu.

Fabricant: Name: Changzhou Globe Co., Ltd.

Име и адрес на лицето, упълномощено да състави техническия файл:

Име: Gary Gao Naixin (Вицепре зидент, машиностроене)

Адрес: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996 Koln Germany

С настоящето декларираме, че продуктът

Пневматичен ключ, 24 V

Модел.... 32047a/3800107a

за завиване и развиване на винтове и болтове,

както и за затягане и разхлабване на гайки

Сериен номер ...... Виж етикета с номиналните стойности

Година на производство......Виж етикета с номиналните стойности

■ отговаря на съответстващите разпоредби на Директивата относно машините (2006/42/EC)

■ е в съответствие с клаузите на следните други директиви на ЕС

Директива 2014/30/EC за електромагнитната съвместимост (EMC)

Освен това декларираме, че

■ са приложени следните (части/клаузи от) европейските хармонизирани стандарти

EN 60745-1:2009+A11:2010,EN 60745-2-2:2010,EN 55014-1:2006+A1:2009+A2:2011,EN 55014-2:1997+A1:2001+A2:2008

Място, дата: Changzhou, 12/25/2015

Подпис: Gary Gao Naixin (BEng, CEng, MIET)
