РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWXG4038 PowerPlus

5.4 Използване и грижи за електроинструмента 6

8.1 Сглобяване на тръбите, колелата и регулируемата ръкохватка (Фиг. 1, 2, 3) 7

8.2 Торба за събиране (Фиг. 4)....7

8.3 Ремък за рамо (Фиг. 5)....7

9 РАБОТА С ЕЛЕКТРОИНСТРУМЕНТА 8

9.1 Преди стартиране....8

9.2 Стартиране на устройството за издухване и всмукване (Фиг. 6) ......8

9.3 Спиране на устройството за издухване и всмукване....8

9.4 Сглобяване на дюзата (Фиг. 7)....8

9.5 Разглобяване на дюзата (Фиг. 8)......8

9.6 Освобождаване/издърпване на палите на дюзата (Фиг. 9)......8

9.7 Почистване на клапата на прозореца (Фиг. 10)....8

9.8 Употреба на устройството за издухване и всмукване....8

9.8.1 Режим на издухване ....9

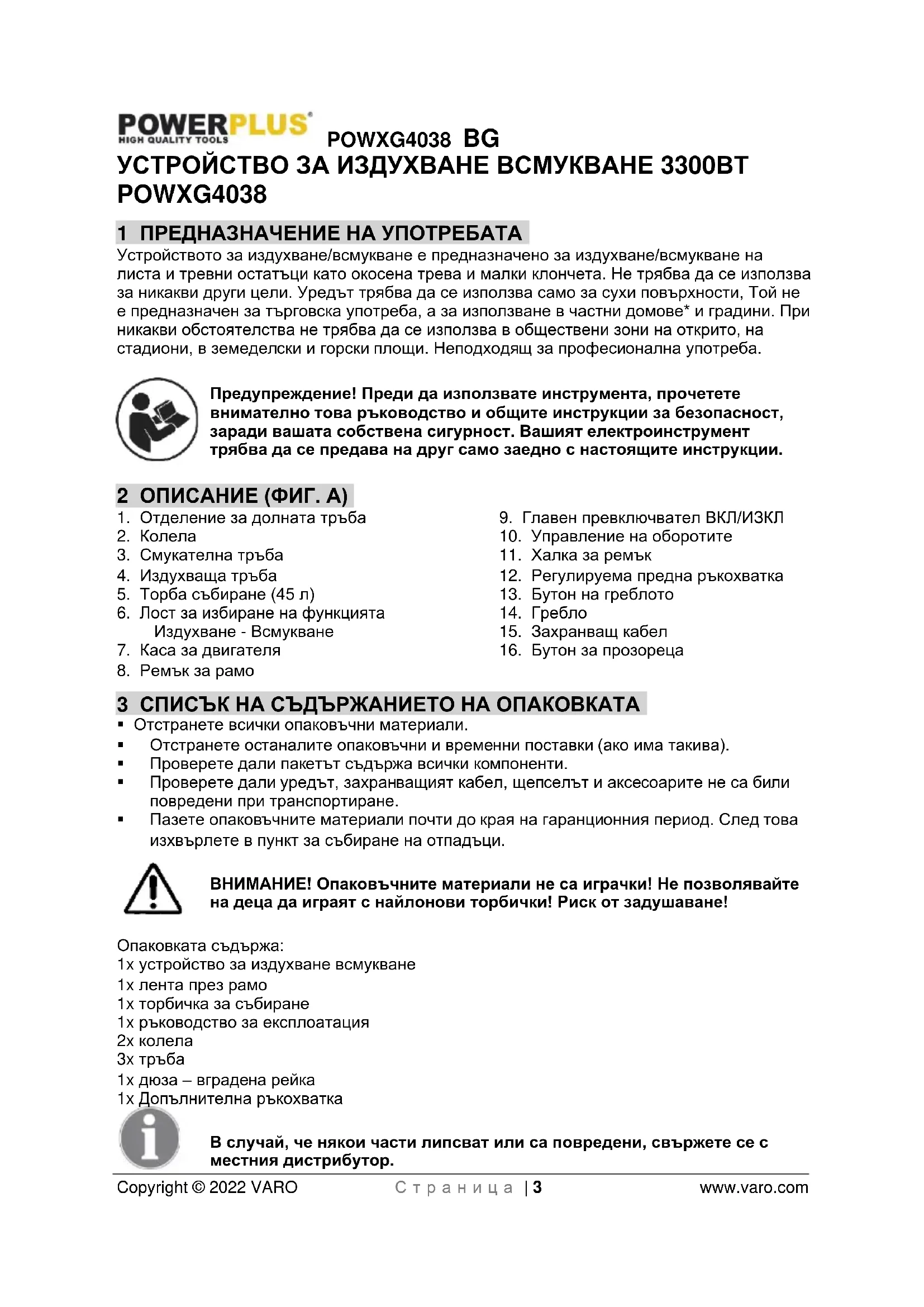

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Устройството за издухване/всмукване е предназначено за издухване/всмукване на листа и тревни остатъци като окосена трева и малки клончета. Не трябва да се използва за никакви други цели. Уредът трябва да се използва само за сухи повърхности, Той не е предназначен за търговска употреба, а за използване в частни домове* и градини. При никакви обстоятелства не трябва да се използва в обществени зони на открито, на стадиони, в земеделски и горски плющи. Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашят електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Отделение за долната тръба
2. Колела
3. Смукателна тръба
4. Издухваща тръба
5. Торба събиране (45 л)
6. Лост за избиране на функцията Издухване - Всмукване
7. Каса за двигателя

8. Ремък за рамо

9. Главен превключвател ВКЛ/ИЗКЛ

10. Управление на оборотите
11. Халка за ремък
12. Регулируема предна ръкохватка
13. Бутон на греблото
14. Гребло
15. Захранващ кабел
16. Бутон за прозореца

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

Опаковката съдържа:

1x устройство за издухване всмукване

1x лента през рамо

1x торбичка за събиране

1x ръководство за експлоатация

2x колела

3х тръба

1x Допълнителна ръкохватка

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Предупреждение /Опасност!		Не допускайтедоближаване анстранични лица.
	Преди да използватемашината, прочететеръководството.		Извадете щепсела отконтакта незабавно, акокабельт е повреден илисрязан.
	В съответствие с важниприложими стандарти побезопасност на Европейскидирективи.		Изключете и извадетещепсела на устройствотопреди почистване илиизвършване на поддръжкапо него.
	Те работете и не оставяйтемашината на дъжд или примокри или влажни условия.Влагата създава опасностза токов удар.		Използвайте предпазнисредства за ушите.Използвайте предпазнисредства за очите.
	Клас II – Машината е сдвойна изолация; порадитова заземителенпроводник не е необходим.		Въртящите се ножове наимпелера могат дапредизвикат сериознонараняване.
	Носете защитни ръкавици		Електрическите продуктине трябва да бъдатизхвърляни заедно сдомакински отпадъци.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.

POWXG4038 BG

- Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

- Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

- Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

- Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

- Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.

- Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

- Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

- Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

- Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

- Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

- Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

- Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

- Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

- Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.

- Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.
• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.
• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

• Винаги насочвайте кабела назад, далеч от уреда.
• Ако кабельт се повреди по време на употреба, изтеглете щепсела на захранващия кабел от контакта незабавно.
• Работете с уреда само през деня или на добро изкуствено осветление.
• Ходете, никога не бягайте.
• Дръжте свободни всички входни отвори за охлаждащ въздух.
• Не се опитвайте да модифицирате механизирания инструмент по някакъв начин. Употребата на всяка приставка или принадлежност освен препоръчваните в това ръководство с инструкции може да доведе до повреда на механизирания инструмент и нараняване на оператора.
• Не подавайте твърди предмети като камъни, бутилки, консервени кутии или парчета метал към устройството за издухване и всмукване. Те могат да причинят повреда на машината и възможно нараняване на оператора и на околните.
• Ако чуждо тяло или други отломки попаднат случайно в устройството за издухване и всмукване, спрете го незабавно и не го използвайте, докато не се уверите, че цялото устройство за издухване и всмукване е в безопасно работно състояние.

POWXG4038 BG

• Ако устройството за издухване и всмукване издава необичаен шум или започне да вибрира необичайно, СПРЕТЕ незабавно, извадете щепсела от контакта и потърсете причината. Прекомерните вибрации могат да причинят повреда на устройството за издухване и всмукване и нараняване на оператора.
• Не работете с уреда, когато наблизо има хора, особено деца, или домашни любимци.
• Операторът или потребителят е отговорен за злополуки или опасности причинени на други хора или на тяхната собственост.
• Преди употреба винаги проверявайте уреда, включително електрозахранването и удължителния кабел, за признани на повреда и стареене.
• Не работете с уреда с дефектни предпазители и щитове или без предпазни устройства, например поставен на място събирателен съд за отпадъците

7 ПРЕДИ УПОТРЕБА

Стъпки преди започване на работа

Използвайте устройството, само когато то е напълно сглобено. Преди всяка употреба проверете захранващия кабел за следи от повреда. При никакви обстоятелства не използвайте захранващия кабел, ако има следи от повреда.

8 МОНТИРАНЕ

Устройството за издухване и всмукване не трябва да бъде използвано или включвано, докато не бъде напълно сглобено.

8.1 Селобяване на тръбите, колелата и регулируемата ръкохватка (Фиг. 1, 2, 3)

Вмъкнете междинната смукателна/издухваща тръба (Фиг. 1) в тялото на устройството за издухване и всмукване като се уверите, че тя е поставена правилно и избутана до упор и я подсигурете с двата предоставени винта. Поставете смукателната/издухващата тръба на колела в междинната смукателна/издухваща тръба (Фиг. 2). Уверете се, че тя е поставена правилно и избутана до упор.

Прекарайте винта на колелото през предния малък отвор, затегнете гайката на копелото, докато колелата бъдат напълно инсталирани.

Вмъкнете спомагателната ръкохватка в тялото на устройството за издухване (регулирайте ръкохватката до подходяща позиция, затегнете винта, докато ръкохватката се фиксира напълно).

8.2 Торба за събиране (Фиг. 4)

Преди да поставите торбата за събиране се уверете, че лостът за избиране на функцията издухване-всмукване работи плавно и че не е възпрепятстван от отпадъци от предишната употреба.

Поставете торбата за събиране и сгънете назад отвора с адаптерно съединение вмъкнато в отворите от двете страни на отвора за изпразване. Закрепете предната част на торбата за събиране към долната страна на тръбата за издухване и всмукване като използвате скобата поставена в торбата за събиране.

8.3 Ремък за рамо (Фиг. 5)

Устройството за издухване и всмукване е снабдено с ремък за рамо, който е закрепен към горната част на основното тяло на устройството за издухване и всмукване, както е показано. Осигурен е ремък за рамо, който да намали умората и да добави комфорт при употребата на устройството за издухване и всмукване и може да се носи в позиция подходяща за оператора.

9.1 Преди стартиране

Вкарайте щепсела на устройството за издухване и всмукване през дефектнотоковата защита и го включете. Проверете дали дефектнотоковата защита работи правилно.

9.2 Стартиране на устройството за издухване и всмукване (Фиг. 6)

За да стартирате устройството за издухване и всмукване се уверете, че междинната смукателна/издухваща тръба е поставена правилно.

Предупреждение! Преди да изберете функцията всмукване или издухване се уверете, че селекторният лост работи гладко и че не е възпрепятстван от отпадъци от предишна употреба.

Изберете функцията всмукване или издухване със селекторния лост отстрани на машината и натиснете превключващия бутон.

9.3 Спиране на устройството за издухване и всмукване

За да изключите машината трябва просто да отпуснете превключващия бутон.

9.4 Сглобяване на дюзата (Фиг. 7)

Вмъкнете дюзата в предната смукателна тръба, докато тя се сглоби напълно към тръбата.

9.5 Разглобяване на дюзата (Фиг. 8)

Разхлабете двата винта на предната тръба и отстранете дюзата.

9.6 Освобождаване/издърпване на палите на дюзата (Фиг. 9)

■ Натиснете бутона на дюзата, за да освободите палците.

- Натиснете бутона, издърпайте палците и освободете бутона, за да задържи палците.

9.7 Почистване на клапата на прозореца (Фиг. 10)

- Отворете клапата на прозореца като отвинтите винтовата ръкохватка, за да почистите отпадъците, ако са блокирани.

Предупреждение: има предпазен изключвател в машиата и машината ще спре, когато отвинтите винтовата ръкохватка. Използвайте своето устройство за издухване и всмукване само след като затворите клапата на прозореца.

9.8 Употреба на устройството за издухване и всмукване

Не се опитвайте да засмуквате мокри отпадъци, оставете падналите листа и др. да изсъхнат преди да използвате устройството. Устройството за издухване и всмукване може да бъде използвано за издухване на отпадъци от вътрешни дворове, пътеки, пътища, ливади, храсти и огради. Освен това то може да събира листа, хартия, малки клонки и дървени стърготини. Когато използвате устройството за издухване и всмукване в режим на всмукване, отпадъците се всмукват от смукателната тръба преди да бъдат изхвърлени в торбичката за събиране на отпадъци, като отпадъците преминаващи през смукателния вентилатор частично се раздробяват.

Раздробените органични отпадъци са идеални за употреба за наторяване около растенията.

Всички твърди предмети като камъни, консервени кутии и стъкла и т.н. могат да повредят смукателния вентилатор.

Не използвайте устройството за издухване и всмукване за всмукване на вода или на много мокри отпадъци.

Не работете никога с устройството за издухване и всмукване без да сте монтирали торбичката за събiranе на отпадъци.

9.8.1 Режим на издухване

Проверете зоната, в която ще работите, преди да започнете. Отстранете всички предмети или отпадъци, които могат да бъдат изхвърлени, заклинени или увлечени в устройството за издухване и всмукване.

Изберете функцията издухване със селекторния лост отстрани на машината и я включете. Придвижете устройството за издухване и всмукване поставено на своите колела напред като насочите дюзата към отпадъците, които трябва да бъдат почистени. Като алтернатива, дръжте дюзата малко над земята и люлейте странично машината като я движите напред и насочете дюзата към отпадъците, които трябва да бъдат почистени. Издухайте отпадъците на подходяща купчина, след това използвайте функцията на всмукване за да съберете отпадъците.

Проверете зоната, в която ще работите, преди да започнете. Отстранете всички предмети или отпадъци, които могат да бъдат изхвърлени, заклинени или увлечени в устройството за издухване и всмукване. Изберете функцията всмукване със селекторния лост отстрани на машината и я включете. . Придвижете устройството за издухване и всмукване поставено на своите колела напред като насочите дюзата към отпадъците, които трябва да бъдат събрани. Като алтернатива, дръжте устройството малко над земята и люлейте странично машината като я движите напред и насочете дюзата към отпадъците, които трябва да бъдат събрани. Не натискайте дюзата в отпадъците, защото това ще блокира смукателната тръба и ще намали ефективността на машината.

Органичните материали като листа съдържат голямо количество вода, което може да причини слепване към вътрешността на смукателната тръба. За намаляване на слепването материалът трябва да се остави няколко дни да изсъхне

• Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.
• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
• На вентилационните отвори не трябва да има прах и мръсотия.
• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

10.2 Поддръжка

Нашите механизирани инструменти са конструирани така, че да работят продължително време при минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за механизирания инструмент и редовното почистване. Поддържайте затегнати всички гайки, болтове и винтове за да осигурите безопасното работно състояние на уреда.

• Проверявайте торбичката за събиране на отпадъци често за износване или повреда.
• Заменяйте износените или повредени части.
• Използвайте само оригинални резервни части и принадлежности.
• Съхранявайте уреда само на сухо място.

11 ТЕХНИЧЕСКИ ДАННИ

Номинално напрежение	230-240 В
Номинална честота	50 Хц
Номинална мощност	3300 Вт
Клас на защита	II
Торба за събиране	45 л
Съотношение на раздробяване	15:1
Дължина на кабела	0,35
Максимална скорост на въздуха	300 км/ч
Максимален обем въздух	13 м3/мин
Безопасен контакт	Да
Двигател с графитни четки	Да
Индукционен двигател	не
Електронно управление на скоростта	Да
Метален нож	Да
Ръкохватка за управление	Да
Прекъсвач за безопасност	Да
Мека ръкохватка	Да
Вид на втората ръкохватка	Регулируема спомагателна ръкохватка
Функция за раздробяване	Да
Функция за издухване	Да
Функция за всмукване	Да
Функция за изгребване	Да
Бързо освобождаване на тръбата за събиране	Да
Опора на две колела	Да
Вградено гребло	Да
Лесно почистващ се прозорец	Да

12 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA

84дБ(А)

Ниво на звуковата мощност LwA

106 дБ(А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).

aw (Вибрации)

3.7M/c²

K = 1,5 M/c²

13 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на графитните четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

14 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване):

EN60335-1:2012

EN50636-2-100:2014

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Съхранител на техническата документация: Филип Ванкерхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Регулационни въпроси – мениджър по съответствията
