РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWEG9013 PowerPlus

5.4 Използване и грижи за електроинструмента....5

7.1 Сглобяване на тръбите (Фиг. 1, 2)......6

7.2 Лента за носене през рамо 6

7.3 Торба за листа (Фиг. 3)......6

8 РАБОТА....6

8.1 Стълки преди започване на работа 6

8.2 Включване/изключване (Фиг. 4)......6

8.3 Използване/Управление....7

8.4 Превключване на режима на работа (Фиг. 5)....7

8.5 Торба за листа....7

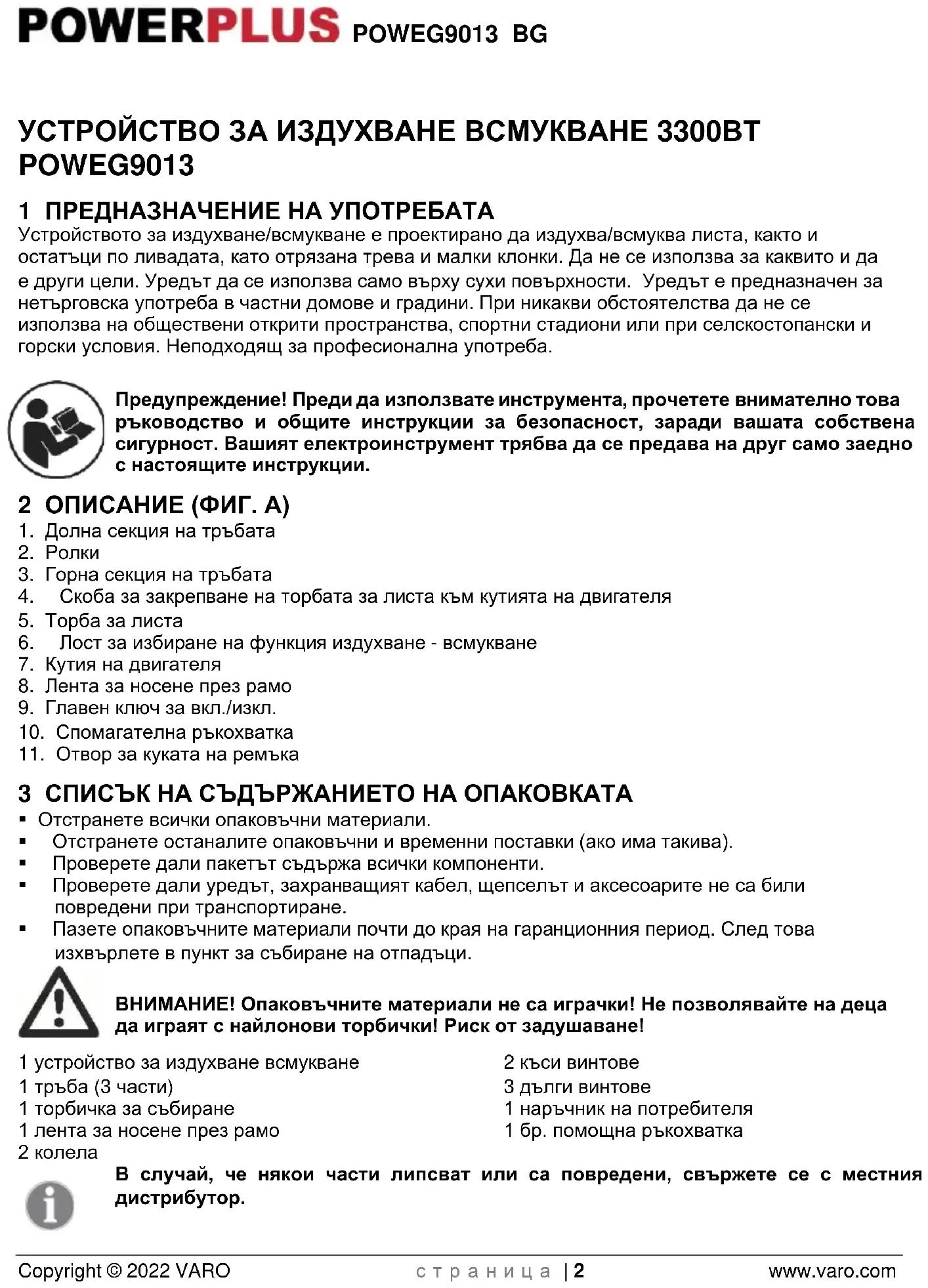

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Устройството за издухване/всмукване е проектирано да издухва/всмуква листа, както и остатъци по ливадата, като отрязана трева и малки клонки. Да не се използва за каквито и да е други цели. Уредът да се използва само върху сухи повърхности. Уредът е предназначен за нетърговска употреба в частни домове и градини. При никакви обстоятелства да не се използва на обществени открити пространства, спортни стадиони или при селскостопански и горски условия. Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Долна секция на тръбата
2. Ролки
3. Горна секция на тръбата
4. Скоба за закрепване на торбата за листа към кутията на двигателя
5. Торба за листа
6. Лост за избиране на функция издухване - всмукване
7. Кутия на двигателя
8. Лента за носене през рамо
9. Главен ключ за вкл./изкл.
10. Спомагателна ръкохватка
11. Отвор за куката на ремъка

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 устройство за издухване всмукване
1 тръба (3 части)
1 торбичка за събиране
1 лента за носене през рамо
2 колела

2 къси винтове

3 дълги винтове

1 наръчник на потребителя

1 бр. помощна ръкохватка

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Обозначава опасност от нараняване или повреда на инструмента.		Съществува риск от изхвърляне на камъни и други предмети от уреда. Дръжте другите хора и домашните животни на безопасно разстояние.
	Преди да използвате машината, прочетете ръководството.		Предупреждение: Вентилаторът все още се върти, когато отваряте или затваряте капака, бъдете внимателни, особено с входния капак.
	Предупреждение: Носете защита за очите.		Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.
	Винаги изключвайте машината от електрозахранването преди почистване, проверка, поправка или когато е повредена или когато се е заплела.		Те работете и не оставяйте машината на дъжд или при мокри или влажни условия. Влагата създава опасност за токов удар.
	Извадете щепсела от контакта незабавно, ако кабельт е повреден или срязан.		В съответствие с важни приложими стандарти по безопасност на Европейски директиви.
	Носете защитни ръкавици		Използвайте предпазни средства за ушите.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар. Ако използвате прибиращ се кабел, той трябва да е напълно изваден, за да избегнете нагряването му.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
  ■ Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

POWERPLUS POWEG9013 BG

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.
• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.
• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

• По време на работа захранващият кабел трябва да се държи зад и настрани от устройството.
  Винаги заставайте хоризонтално на склона, здраво стъпили на краката си. Бъдете особено внимателни, когато сменяте посоките при работа под наклон.
  Вървете с премерена скорост, когато използвате устройството за издухване. НЕ БЯГАЙТЕ.
  Никога не насочвайте отвора за издухване/засмукване на въздух към хора или животни.
  ■ Не насочвайте въздуха на устройството за всмукване/издухване към хора или животни.
• Устройството за всмукване/издухване не трябва да бъде използвано или стартирано преди да бъде напълно сглобено.
• Уверете се, че захранващият кабел се поддържа отзад и далеч от устройството, когато работите.
• Ако захранващият или удължителният кабел бъде повреден докато работите, извадете щепсела на устройството незабавно.
• Не използвайте никога захранващия кабел за боравене, вдигане или пренасяне на устройството.
  Винаги изваждайте щепсела на устройството при следните обстоятелства:
• Когато устройството за всмукване/издухване не се използва, пренася/транспортира се или е оставено без наблюдение.
  ■ При проверка, почистване или освобождаване от задръстване на устройството.
• При почистване на устройството, извършване на поддръжка по него или закрепване на аксесоари към него.
• Ако устройството удари чужд предмет или започне да вибрира необичайно.
• Използвайте устройството за издухване/всмукване на дневна светлина или при достатъчно осветление.

POWERPLUS POWEG9013 BG

• Вземете под внимание това, че силата генерирана от електрическото устройство може да Ви извади от равновесие. Поради това се уверете, че сте заели стабилна стойка, и че тялото Ви е добре балансирано, когато работите с устройството.
• Не работе с устройството за всмукване/издухване върху влажна или мокра трева.
• Употреба на устройството за всмукване/издухване върху наклонени терени: не работете върху терени с твърде стръмни наклони.
• Използвайте устройството за всмукване/издухване по следния начин, когато работите върху наклони:
• Винаги се разполагайте хоризонтално спрямо наклона и се уверете, че сте стъпили стабилно с краката си. Упражнете специално внимание винаги, когато сменяте посоката при работа върху наклон.
• Поддържайте въздушния изход без задръствания и го почиствайте през цялото време.
• Не насочвайте никога въздушния отвор на устройството за всмукване/издухване срещу хора или животни.

7 МОНТАЖ

Вашето ново устройство за издухване / всмукване изисква много малко сглобяване преди да е готово за използване.

Предупреждение: ако някоя част липсва или е повредена, не включвайте машината докато не сте подменили липсвращата или повредена част.

7.1 Сглобяване на тръбите (Фиг. 1, 2)

- Плъзнете горната тръбна секция в корпуса на двигателя, използвайте двата къси винта, за да фиксирате тръбата от двете страни на корпуса на двигателя, затегнете винтовете и се уверете, че тръбата е сигурно фиксирана в корпуса на двигателя.

1. Вмъкнете долната тръбна секция в горната тръбна секция и ги притиснете, докато се свържат една към друга сигурно. Накрая затегнете винтовете от двете страни.

7.2 Лента за носене през рамо

Прикрепете лентата за носене през рамо към предвидената кука на ръкохватката. За да регулирате дължината на лентата за носене през рамо, плъзнете регулируемата скоба на лентата напред или назад.

Преди прикрепване на торбата за събиране се уверете, че лостът за избиране на функцията за издухване – всмукване работи плавно и че не е блокиран от остатъци при предишна употреба.

Осигурете куката на торбата за събиране към тръбата и след това монтирайте входа за остатъци на торбата за събиране в предвидения отвор.

8 РАБОТА

8.1 Стъпки преди започване на работа

Използвайте уреда само след като е напълно сглобен. Преди всяка употреба, проверете захранващия кабел за индикации за повреда. При никакви обстоятелства не използвайте захранващия кабел, ако установите индикации за повреда.

Устройството за издухване / всмукване трябва да се свързва само към стандартни контакти, захранвани с променливотоково напрежение от 230-240 V.

8.2 Включване/изключване (Фиг. 4)

Натиснете ключа за вкл./изкл., за да стартирате машината.

За да спрете машината, просто отпуснете ключа за вкл./изкл.

POWERPLUS

POWEG9013 BG

8.3 Използване/Управление

• Най-лесният начин да използвате устройството за издухване / всмукване е да установите лентата за носене на рамо в удобно положение на рамото си и да хванете задната дръжка на височината на ханша, така че тежестта на уреда основно да почива върху ролките.
• Когато използвате устройството за издухване / всмукване за събиране на листа, най-добре е да придвижвате устройството на ролките. Това гарантира, че устройството е на оптимално разстояние от земята. Устройството за издухване / всмукване е проектирано само за събиране на листата. За да избегнете повреди, които не се покриват от гаранцията, не използвайте устройството за събиране на клонки, камъни или други твърди материали.
• Когато използвате устройството за издухване на листата, винаги работете далеч от твърди предмети, като стени, огради и др. По време на работа не поставяйте тръбата на устройството за издухване / всмукване твърде близо до листата. Уредът ще работи по-ефективно, когато го държите на определена височина от листата и ги издухвате напред.

8.4 Превключване на режима на работа (Фиг. 5)

За да превключите инструмента от режим за издухване към режим за всмукване, просто го изключете от главния ключ и придвижете лоста за избiranе на функцията издухване – всмукване в желаната позиция.

8.5 Торба за листа

Забележка: Преди да демонтирате и изпразните торбата за листа, устройството трябва да е откачено от електрозахранващата мрежа.

За да отворите торбата за листа трябва да отворите ципа, да изпразните торбата и за да затворите отново ципа.

Когато торбата за листа е отворена, можете да проверите функционирането на плъзгача за регулиране на издухването /всмукването. Ако устройството е блокирано, проверете тази функция и отстранете блокирания материал

Внимание!! - Преди да започнете каквато и да е работа по оборудването, извадете щепсела от контакта.

9.1 Почистване

Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.
- Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
- Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
- Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

9.2 Поддръжка

Нашите механизирани инструменти са конструирани така, че да работят продължително време при минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за механизирания инструмент и редовното почистване.

10 ТЕХНИЧЕСКИ ДАННИ

Номер на модела	POWEG9013
Номинално напрежение	230-240 В
Номинална честота	50 Хц
Номинална мощност	3300 Вт
Скорост на въртене	14000 мин ^-1
Дължина на кабела	0,35 м
Клас на защита	II
Степен на защита	IPX0
Обем на торбата за събиране	45 л
Съотношение на раздробяване	10:1
Макс. скорост на въздуха	270 км/ч
Макс. обем на въздуха	10м ^3 /мин
Тип на електромотора	Четков
Тип на втората ръкохватка	Регулируема спомагателна ръкохватка
Бързо освобождаване на торбата за събиране	Да
Опора с двойно колело	Да
Материал на намотките на двигателя	алуминий
Функции	Раздробяване, издухване, изсмукване

11 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	84дБ(А)
Ниво на звуковата мощност LwA	97дБ(А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).

aw (Вибрации)

3.7M/c²

K = 1,5 ~m / c^2

POWERPLUS

POWEG9013 BG

12 ГАРАНЦИЯ

В съответствие със законовите разпоредби този продукт има гаранционен срок 24 месеца, който влиза в сила от датата на покупка на първия потребител.
- Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
- Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
- Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
- Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
- Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
- Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
- От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
- Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
- Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
- Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
- Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

13 ОКОЛНА СРЕДА

Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда.

Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че Продукт: УСТРОЙСТВО ЗА ИЗДУХВАНЕ ВСМУКВАНЕ

Mapka: PowerPlus

Модел: POWEG9013

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Приложение V LwA Measured 97дБ(А) Guaranteed 106дБ(А)

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN60335-1 : 2012

Съхранител на техническата документация: Филип Ванкерюхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията,

Philippe Vankerkhove

Регулационни въпроси – мениджър по съответствията
