GB 15341 W - фризер AMICA - Безплатно ръководство за потребителя

Тип продукт	Фризер
Марка	AMICA
Модел	GB 15341 W
Тип	FZ041.3
Енергиен клас	A+
Годишна консумация	157 kWh/година
Нетен капацитет на фризера	38 L
Капацитет на замразяване	2 kg/24h
Автономия при повреда	11 ч
Размери (В × Ш × Д)	525 × 475 × 445 mm
Тегло	16 kg
Захранване	230 V, 50 Hz, 10 A
Климатичен клас	N-ST (16 °C до 38 °C)
Ниво на шум	41 dB(A)
Размразяване	Ръчно
Посока на отваряне на вратата	Реверсивна (ляво/дясно)
Хладилен агент	R600a (изобутан)
Настройка на температурата	Ротационен термостат (0-6)
Материал на рафтовете	Стъклен рафт
Почистване	Топла вода и мек почистващ препарат
Производител	AMICA WRONKI S.A., Полша

Често задавани въпроси - GB 15341 W AMICA

Как да настроите температурата на фризера?

Използвайте ротационния бутон, разположен вътре. Позиция 1 е най-малко студена, позиция 6 е най-студена. За оптимално замразяване настройте на 4 или 5.

Как да обърнете посоката на отваряне на вратата?

Разглобете горните и долните панти, след което ги поставете от противоположната страна, като следвате инструкциите в ръководството. Ще ви трябва отвертка.

Как да размразите фризера?

Поставете термостата на 0, изключете уреда, извадете храната и оставете вратата отворена. Никога не използвайте остри предмети или източник на топлина за ускоряване на размразяването.

Защо фризерът ми шуми?

Пукащи или клокочещи звуци са нормални. Ако шумът е силен, проверете дали уредът е нивелиран и не докосва мебел. Компресорът също може да издава бръмчене.

Каква е годишната консумация на електроенергия?

Моделът GB 15341 W консумира около 157 kWh годишно, което съответства на енергиен клас A+.

Мога ли да замразявам пресни храни?

Да, можете да замразявате до 2 kg пресни храни на 24 часа. Поставете ги в най-студеното отделение (звезди ****) и спазвайте времената за съхранение.

Какво да направя, ако фризерът не охлажда достатъчно?

Проверете дали термостатът е на позиция >0, дали вратата затваря правилно и дали има поне 30 мм пространство отзад за вентилация. Ако проблемът продължава, свържете се с професионалист.

Как да почистя вътрешността на фризера?

Изключете уреда и извадете храната. Почистете с влажна кърпа и мек почистващ препарат, след което изсушете старателно. Не почиствайте повърхностите с абразивни продукти.

Каква е минималната височина на помещението за инсталиране на този фризер?

Уредът е с височина 525 mm. Осигурете пространство от поне 50 mm отгоре за вентилация. Помещението трябва да е сухо и проветриво.

Фризерът има ли гаранция?

Ръководството не уточнява продължителността на гаранцията, но според европейските разпоредби домакинските уреди се ползват с законова гаранция от 2 години. Запазете касовата бележка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GB 15341 W AMICA

Уважаеми Госпожи и Господа,

фризер Амика представлява узключителна комбинация на лесно обслужване и съвършена ефективност. Всяко от тези устройства – преди да напусне фабриката – е подробно проверено от гледна точка на безопасността и функционалността.

Много ви молим подробно да се запознаете с текста на инструкцията преди да включите уреда.

Внимение!

фризер е предназначен изключително за домашно ползуване.

Производителят си запазва възможността да прави изменения, които не се отразяват върху начина на действие на уреда. Допустими са изменения в оборудването, вътрешното и външното обзавеждане, които не влошават неговата функционалност и безопасност.

СЪДЪРЖАНИЕ

Конструкция и оборудване на устройството....98

Указания относно безопасността на употреба....100

Инсталиране....102

Овслужване и функциониране....104

Как да използваме хладилника икономично....106

Отстраняване на лед, миене и подръжка....108

Намиране на дефекти....110

Опазване на околната среда....112

Техническа характеристика....113

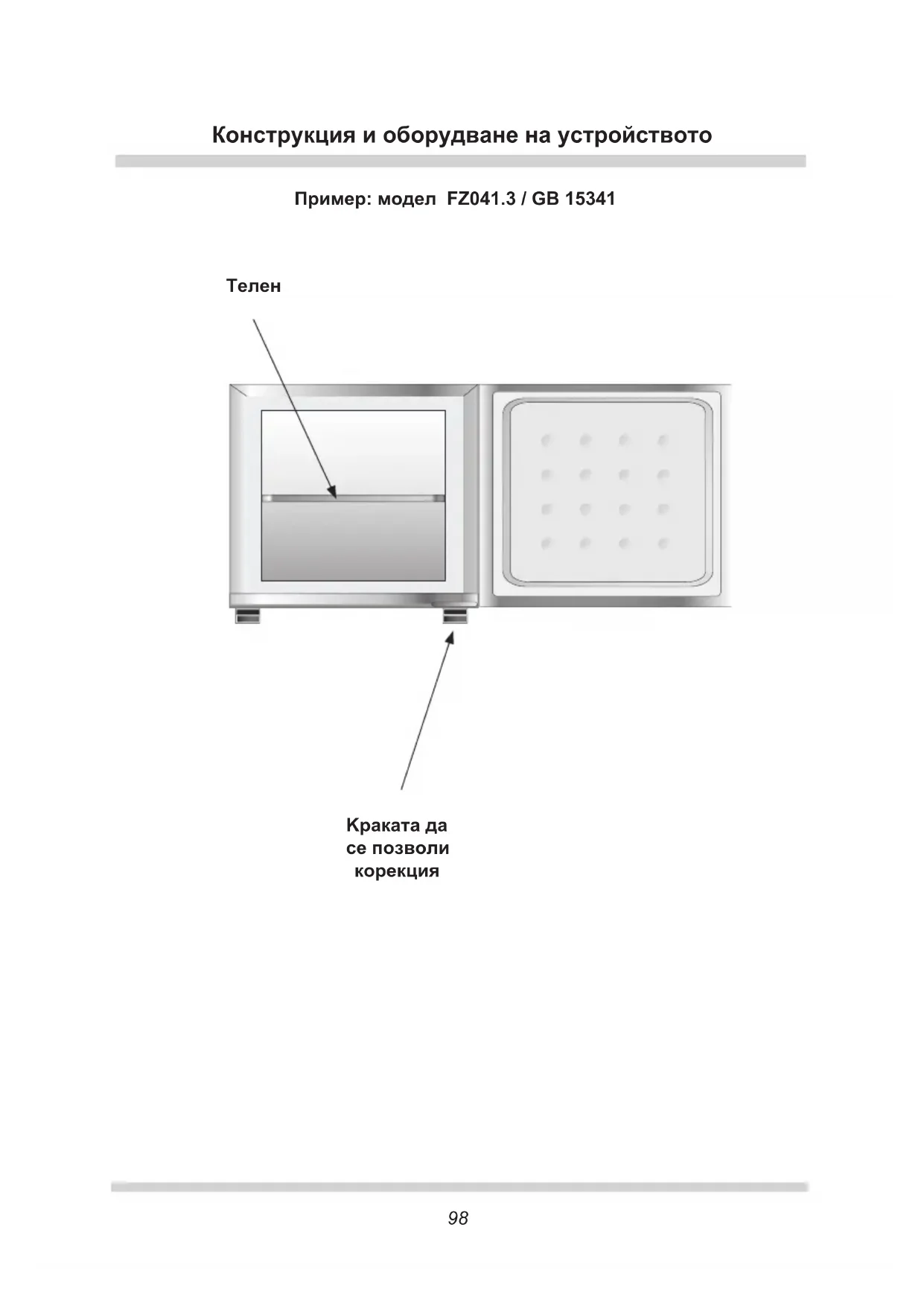

Пример: модел FZ041.3 / GB 15341

Телен

Краката да се позволи корекция

• Производителят не поема отговорност за повреди в следствие на неспазването на принципи поместени в тази инструкция.
• Молим до запа зи те та зи инструкция със цел да я ползувате в бъдеще, или да я предадете на евентуален бъдеш потребител.
• Този уред не е предназначен за употреба от лица с ограничени физически, чувствени или психически способности както и от лица не притежаващи опит или знания за такъв уред; освен ако това става под надзор или съгласно с инструкцията за употреба на уреда, предадена от лица отговарящи за тяхата безопасност.
• Особено внимание следва да се обърне на това, уредът да не се употребява от деца без надзор. Не бива да позволяваме те да си играят със съоръжението. Не бива те да сядат върху подвижните елементи или да се окачват върху вратите.
• Изделието работи правилно при температури на околната среда N-ST. Не бива той да се употребява в мазе, преддверие, в неотопляеми летни резиденции есенно и зимно време.
• По време на поставян ето, преместване, или повдигане не бива да се хващат дръжките на вратите, да се дърпа конензаторът отзад или да се докосва компресорният блок.

- Изделието не бива да се поставя под наклон по-голям от 40° от вертикално положение по време на траспортиране, пренасяне или поставяне. Ако се е случило така, включването на уреда може да настъпи след изтичане мин. 2 часа от този момент (фиг. 1).

40°

1

• Преди извършване на всеко действие по подръжка трябва да се извади щепсел от захранващата мрежа. Не бива да се дърпа кабела, вместо това да дърпаме щепсела.
• Звуци подобни на трясък или спукване са предизвикани от разширяващи и свиващи се части вследствие промяна на температурата.
• Заради безопасността уредът не бива да се ремон ти ра самостоятелно. Поправки, които се извършват от неквалифицирани лица могат да стават причина за сериозна угроза за потребителя на съоръжението.

УКАЗАНИЯ ОТНОСНО БЕЗОПАСНОСТТА НА УПОТРЕБАТА

- В случай на повреда на хладилната система, помещението където се намира уредът трябва да се проветри (то трябва да има площ поне 4м3 за изделие съдържащо изобутан/ R600а).

- Трябва да се внимава, да не се повреди хладилен кръг, пр. чрез пробиване на каналите с хладилна течност в изпарителя, пречупване на тъбите. Избиващата хладилна течност е лесно горима. В случай попадане в очите, трябва те да се промият със чиста вода и незабавно да се повика лекарят.

Инсталиране преди първото включване

1. Изделието трюбва да се разопакова, да се отстранят лепенките закрепващи вратите и допълнителното оборудване. Евентуалните остатъци лепенка могат до се отстранят с деликатен детергент.
2. Елемените на опаковка от стиропор не бива да се изхвърлят. В случай на необходимост от придвижване, фризер трябва да бъде опакован обратно с тези стиропорени елементи, посе с полиетиленово фольо и да се закрепи с лепенка.
3. Вътрешността на халдилника и на фризера как то и елементите на оборудване трябва да се измият с хладка вода с прибавка на детергент за миене на чинии, след това да се избършат и изсушат.
4. фризер трябва да бъде поставен върху равен, хоризонтален и стабилен под, в сухо, проветриво и не-слънчево помещение – далеч ог източници топлина, като пр. кухня, радиатор или тръба от централно отопление, инсталация снабдяващя с топла вода и др.

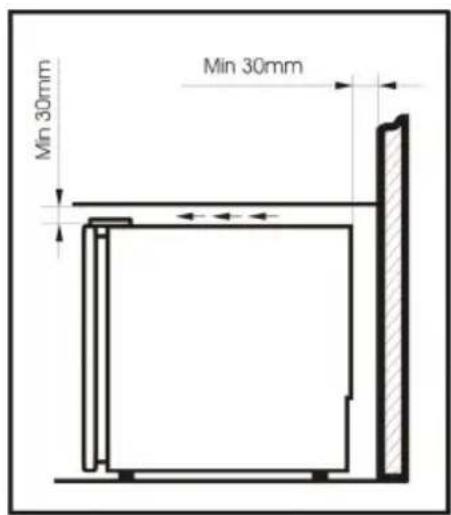

Минималните отстояния от източници топлина:

• от кухненски уреди електрически, газови и др. - 30 mm,
• от печки отопляеми с масло или въглища – 300 mm,
• от вградени фурни – 50 mm

Ако спазването на тези определени отстояния – трябва да се прилага подходящ изолационен слой.

1. Трябва да се осигури хоризонталното поставяне на изделие, съответно чрез монтаж на 2 регулирани предни крачета (фиг. 2).

1. За да осигурим свободното отваряне на врати, отстоянието между страничната стена на изделието (от към пантите на вратата), и стена на помещението трябва да възлиза на 50 мм.
2. Трябва да се погрижим за подходящата вентилаця на помещението и свободно движение на въздуха от всички страни (фиг. 3).

Min 30mm Min 30mm

3

Задната стена на хладилника, а особено кондензаторът и други елементи на охладителната система, не бива да се докосват с други елементи, които могат да предизвикат повреда (предимно с тръба на ТЕЦ и водопроводната).

Недопустимо е каквото и да било манипулиране на части от агрегата. Трябва да се обърне особено внимание, да не се повреди капилярът, видим в нишата на компресора. Тръбичката не бива да се огъва, изправя нито пък осуква. Повреждане на капилярната тръбичка от страна на потребителя води да отнемане на неговите права възникващи от гаранционните условия (фиг. 4).

Не бива да се използуват адапторни свръзки, разклонители (разпределители), двужични удължители. Ако има нужда до се приложи удължител, това може да бъде само удължител с предпазен пръстен, едногнезден – притежаващ сертификат за безопасност VDE/GS.

тръбичка капилярна

Присъединяване на захранваша мрежа

• Уредът трюбва да се присъедини към захранваща мрежа на променлив ток 230V, 50Hz, чрез правилно инсталирано електрическо гнездо, заземено и предпазено с бушон 10 А.

• Заземяване на уреда се изисква по закон. Производителят не поема никаква отговорност поради евентуални увреждания, каквито могат да бъдат причинени на лица или предмети вседствие неспазване на предписанията възникващи от този закон.

• Щом се приложи удължител (с предпазен пръстен, едногнезден – притежаващ сертификат на базопасност), тогава неговото гнездо трабва да лежи на безопасното разстояние от мивки и не може да се излага на заливане с вода или други точности.

• Данните се намират върху табелка с фабрични данни, поместена в долната част на стената във вътрешността на камера.

Изключване от захранване

- Трябва да осигурим възможността, уредът да се изключи от електрическа мрежа чрез издръпване на щепсела или превключване на двуполюсен шалтер (фиг. 5).

Пантите на вратата на този хладилник са монтирани от дясната му страна. Ако има нужда да промените посоката на отваряне на вратата на хладилника, извършете следните действия:

1 Свалете капачката на горната панта (6)
2 Отвийте двата винта (1) прикрепващи горната панта (5) (от дясната страна) към корпуса. Свалете горната панта (5).
3 Свалете вратата и поставете на мека повърхност, предпазвайте я от задрасквания.
4 Отвийте двата винта (8) прикрепващи долната панта (2) и свалете долната панта (2).
5 Демонтирайте предното краче от лявата страна (4) и го преместете от дясната страна.
6 Демонтирайте маскиращата капачка от отвора (7) от дясната страна.
7 Монтирайте долната панта (2) от лявата страна на корпуса, на долу, прикрепвайки с двата винта в двата отвори на противоположната страна (8).
8 Сложете вратата, проверете дали са в правилна позиция и добре монтирани на долната панта(2).
9 Придържайки вратата затворени монтирайте горната панта (5) на горе, от лявата страна прикрепвайки с двата винта (1) в двата отвора по противоположната страна на корпуса. Не завинтвайте винтовете докрай (1) докато не нивелирате горния ръб на вратата.
10 Сложете маскиращите тапи на горните отвори (6) на горната панта.

ФИГУРА 1
Отваряне на вратата от лявата страна

ФИГУРА 2
Отваряне на вратата от дясната страна

1 Винт
2 Долна панта
3 Крачета за нивелиране
4 Крачета за нивелиране
5 Горна панта
6 Капачка на горната панта
7 Капачка маскираща отвора
8 Два отвори на противоположната

Панел на управление

1 2 3 6 4 5 4

Температурно регулиране

Промяната на настройките на бутона водят до промяна на температурата в хладилника-фризер. Възможни са следните настройки:

• най-висока температура— - позиция 1
• оптимална температура- - позиция 2-5
• най-ниска температура - позиция 6

Не пълнете отделението на фризера преди неговата топлина на готовност

Температура във вътрешността на фризер

Зададената стойност на температурата не трябва да се променя поради промени във време на годината. Температурното нарастване на околната среда ще бъде детектирано от сензора и компресорът автоматично ше се включва за по-дълго време със цел подръжка на зададената стойност на температурата във вътрешността.

Незначителни температурни изменения

Незначителни температурни изменения са нормално явление и могат да се забелязват – примерно – по време на съхраняване в хладилника на големи количества пресни продукти, или след като вратата е била отворена за по-продължително време. Това няма да има значение за хранителните продукти, пък температурата бързо ще се върне към зададената стойност.

За да изключите изцяло трябва да извадите щепсела от контакта. Ако изключите уреда чрез изваждане на щепсела от контакта, или има прекъсване в доставката на ток или захранването е изключено, преди отново да пуснете уреда трябва да изтекат от 3 до 5 минути. Не е възможно по-ранно включване на уреда.

Съхраняване на продукти

Като съхранявате хранителни продукти в това съоръжение трябва да следвате препоръки указани подолу:

Замразяване на продукни

• Можем да замразяваме практически всич ки хра нителни продукт и, с изключение на зеленчуци, кито се ядат сурови, примерно марули.
• Замразяваме единствено хранителни продукти от най-високо качество, разделени на порции предназначени за еднократно ползуване.
• Продуктите трябва да се опаковат с материали без миризма, непроницаеми от въ воздух и влага, както и устойчиви към масла. Най-добри материали са: торбички, листве полиетиленово или алуминиево фольо.
• Опаковката трябва да бъде херметична, плътно прилягаща към замразения продукт. Не бива да се прилагат стъклени опаковки.
• Пресни и топли хранителни стоки (със стайна температура), сложени да се замразяват, не бива да се докосват с вече замразената храна.

• Препоръчва се, в продължение на едно деноющие да не се слага във фризера еднократно по-вече прясна храна от количество подадено в табелата (стр. 119).

• Със цел запазване добро качество на замразяваните продукти, препоръчва се прегрупиране на намиращите се по средата на фризера замразени храни така, да не се докосват с още пресни храни.

• Препоръчва се, замразените порции да се отместят на едната страна на шкафа, докато пресните порции за замразяване до се поставят от противоположната страна – максимально към задната и страничната стена.

- Да не забравяме, че в/у температурата в съоръжението влияние имат между другото: околната температура, степента на запълване със хранителни продукти, честота на отваране на вратите, степента на заледяване на фризера.

Време на съхраняване на замразените продукти зависи от тяхното качество в пресно състояние преди замразяване, както и от температурата на съхранение. При запазване на температурата -18°Сили по-ниска препоръчват се следните времена на съхранение:

Продукти Месеци
Говеждо месо 6-8
Телешко месо 3-6
Дреболии 1-2
Свинско месо 3-6
Птици 6-8
Яйца 3-6
Риби 3-6
Зеленчуци 10-12
Плодове 10-12

Практични съвети

• Не поставяйте хладилника нито фризера близко до радиатори, печки, нагреватели или под непосредствена слънчева светлина.
• Проверявайте дали вентилационните отвори не са прикрити и веднъж или два пъти в годината ги изчиствайте от прах.
• Изберете подходяща температура: Температура 6 до 8°C в хладилника и -18°C във фризера е достатъчна.
• По време на ваканционни пътувания увеличете температурата в хладилника.
• Отваряйте вратите на хладилника и фризера само когато е нужно. Добре е да знаете каква храна съдържат и къде точно се намира тя. Храната, която не използвате, върнете обратно в хладилника или фризера колкото е възможно по-скоро, за да не се нагрява.
• Редовно изтривайте вътрешността на хладилника с мека кърпа с деликатен детергент. Уредите без функцията за автоматично размразяване, редовно размразявайте. Не позволявайте да се формира лед по дебел от 10 мм.
• Поддържайте уплътнителя на вратата чист, в противен случай вратите може да не се затварят плътно. Ако уплътнителя се повреди – сменете го.

Какво означават звездите?

* Температура поне -6°C стига за съхраняване на замразени продукти през около една седмица. Чекмеджета или камери означени с една звезда се срещат най-често в по-евтините хладилници.
** Температура -12°C и по-ниска стига за съхраняване на замразени продукти през 1-2 седмици, без да изгубят вкуса си. Но не е тя достатъчна за замразяване на хранителни продукти.
*** Замразените продукти се съхраняват преди всичко в температура -18°C и по-ниска. Може също да се използва за замразяване на свежи хранителни продукти до 1 кг.
****Така означен уред позволява на съхраняване на хранителни продукти в температура по-ниска от -18°C и замразяване на по-големи количества храни.

Премахване на заледяване на фризера

За да премахнем заледяване от шкафа на фризера трябва:

• Препоръчва се да обедини премахването на заледяване на фризера със измиване на изделието.
• По-голямото натрупване на леда в/у замразяващите повърхности пречи на ефикасността на действие на уреда и води до увеличено консумиране на електрическа енергия.
• Препоръчително е съоръжението да се размразява най-малко един или два пъти годишно.
• Ако вътре има продукти, тогава копчето трюбва да се постави в положепието тах. за ок 4 часа преди планираното размразяване. Това ще направи възможно съхраняването им в температура на околната среда за по-дълго време.
• След изваждането на храната от фризера трябва да я сложим в една купа, да се овие с няколко пласта вестникова хартия, после с одеяло и да се постави на прохладно място.
• Размразяването на фризера трябва да се провежда възможно бързо. По-дълго съхраняване на хранителни продукти при стайната температура съкращава време на тяхната годност за употреба.

В никакъв случай на вътре във фризера не бива да се слага електрически нагревател с вентилатор, нито пък сешоар за коса.

Прояви Възможни причини	Начин на отстраняване
Съоръжението не работи	Прекъсване в електрическата- проверяваме, дали щепсельт е сложен правилно в гнездото на захранваща мрежа- проверяваме, дали захран-ващ кабел на съоръжението не е повреден- проверяваме, дали има ел. напрежение в гнездото, като присъединяваме там други съоръжения, пр. нощна лампичка- проверяваме, дали уредът е включен чрез нагласяване на термостата в позици по-голяма от 0.
Съоръжението охлажда и/или замразява твърде слабов	Неправилно положение на регулаторен потенциометър- поставяме потенциометъра на по-висока позиция
	Тем пе рат урата на околната среда е по-висока или по-ниска от N-ST- уредът е нагласен за работа при температурата N-ST.
	Уредът стои на твърде слънчево място или в близост до източник на топлина- сменяме място на поставяне на уреда според инструкция на употреба
	Еднократно зареждане с глямо количество топли продукти- изчакваме до 72 часа докато се охладят (замразят) продуктите и до постигане желаната вътрешна температура
	Затруднено движение на въздуха във вътрешността на уреда- Хранителните продукти и кутии поставяме така, те да не се допират до задната стена на хладилника
	Затруднено движение на въздуха зад уреда- отместваме уреда откъм стената до мин. 30 mm
	Натрупало се е твърде количество заледяване замразяващи елементи- гола-миразяваме камера на фризера в/у

Намиране на дефекти

Прояви Възможни причини Начин на	отстраняване
	Вратите на хладилник/ фризер се отварят твърде често и/или стоят отворени прекалено дълго
	Вратите не се затварят - продукти и кутии поставяме така, те да не затрудняват затваряне на вратите
	Компрессорът се включва твърде рядко
	Лошо поставено уплътнение на вратата
Съоръжението работи непрекъснато	Неправилно положение на регулаторен потенциометър
	Останалите причини както в пкт. „Съоръжението охлажда и/или замразява твърде слабо“
Звуци различаващи се от нормалната работа на съоръжението	Уредът не стои хоризантално
	Уредът се допира до мебели и/или други предмети

По време на нормалното експлоатиране на хладилника могат да се появят различни видове звуци, които нямат никакво влияние върху правилната работата на хладилника.

Звуци, които могат да бъдат лесно ликвидирани:

-Шум, появяващ се когато хладилника не е добре нивелиран - нивелирайте с помощта на регулируемите предни крачета на хладилника. Евентуално подложете мек материал под задните крачета, особено ако подовата настилка е от керамични плочки.

-Търкане в мебелите край хладилника – отдръпнете хладилника.

-Скърцане на рафтовете или чекмеджетата в хладилника – извадете и отново сложете рафта или чекмеджето.

-Звуци от докосващи се бутилки в хладилника – отдалечете бутилките. Звуците, които могат да се появят по време на правилната работа на хладилника могат да бъдат предизвикани от работата на термостата, агрегата (включване), системата за охлаждане (свиване и разширяване на материала под влиянието на разликата в температурата и действието на охлаждането).

За изработка на нашите изделия приложени са хладилни агенти и детергенти на 100% без съдържание на FCKW и FKW, което влияе положително в/у опазване на озонния

слой и отслабване на парниковия ефект. Приложената модерна технология и благоприятна за околната среда изолация водят до ниска консупмирана мощност.

Рециклинг на опаковката

Нашите опаковки са изработени от материали благоприятни за околната среда, подходящи за повторна употреба:

• Външна опаковка от картон / фольо
• Форма от лишен от съдържанието FCKW стиропор -полистирен (PS)
  ● Фольо и чували от полиетилен (PE)

Унищожаване / повторна употреба на уреди

Ако няма повече да употребяваме изделието, преди да изхвърлим износеното устройство трябва да отрежем захранващия кабел.

Подмяна на захранващия кабел – присъединяване от типа Y.

Ако захранващият кабел е повреден, той трябва да се подмени. Постоянно свързания захранващ кабел може да бъде подменен само от специализиран ремонтен сервис или от квалифицирано лице.

Това съоръжение е означено в съгласие с Европейска Директива 2002/96/ES. Такова обозначение информира, че износеното съоръжение не може да бъде изхвърляно заедно с битови отпадъци на

домакинства. Потребителят е длъжен да го предаде на сервис водещ събиране на износени електрически и електронни уреди. Сервизи занимаващи се със събиране, в това локалните събиращи пунктове, магазини и окръжни единици, съсдават съответната система даваща възможност на предаване/обслужване на такива износени уреди.

Правилното поведение относно износени електрически и електронни съоръжения позволява да се избегнат вредните влияния и последици за здраве на хората и за околната среда, които се дължат на опасните съставки и неправилното складиране и преработка на такива съоръжения.

Техническа характеристика

ТИП	FZ041.3 / GB 15341 W
Наименование на производителя	AMICA WRONKI S.A.
Тип на уреда фризер
Клас енергетическа ефективност ^1	A+
Годишно консумирана електрическа енергия (kWh/година) ^2	157
Използуван обем нетто (I)	38
Означаване със звездички клас замразяване на шкафовете ^3	*/***
Време на съхранение (часове) без захранване	11
Ефективност на замразяване (кг/24ч.)	2
Клас климатичен ^4	N-ST
Ниво на шум [dB(A) re1pW]	41 dB (A)
Napieście V/Hz	230V; 50Hz
Вис. х шир. х дълб. на изделието	525 x 475 x 445
Тегло на уреда (kg)	16

Техническа характеристика

2) Консумираната мощност се отнася към годишното изразходване в kWh, означено по нормите DIN EN 153. В практически експлоатация могат да се появяват отклонения в зависимост от употреба и място на поставяне на уреда.

3)* = пространство на съхранение с ок. -6°C

(**) = пространство на съхранение с ок. -12°C

(***) = пространство на съхранение на замразените продукти с ок. -18°C

(*/***)= пространство на замразяване с темп.ок -18°C или по-ниска

4) Клас климатичен означава, че при „нормалната“ температура на околната среда нагласената от вас температура ще бъде осигурена. Ако температурата на помещението падне по-ниско от определен предел, уредът няма да се включва толкова често и може да се появи нежелателен ръст на температурата.

Информация за Клас климатичен се намира върху паспортната таблица. Тя показва, при каква температура на околната среда (т.е. помещението, в което работи) изделието действува оптимално (правилно).

Клас климатичен Допустимататемпература на ок.среда
SN от +10°C до +32°C
N от +16°C до +32°C
ST от +16°C до +38°C
T от +16°C до +43°C

Производиделят декларира със това, че изделието спазва основните изисквания на изброениет по-долу европейски директиви:

и за това изделието е означено както и бе изготвена за него декларация за спазването, която се предоставя на органите на надзор и контрол на пазара.

Tisztelt Ügyfelek,
