РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KB 15340 W AMICA

Хладилникът е предназначен изключително за домашно ползуване. Производителят си запазва възможността да прави изменения, които не се отразяват върху начина на действие на уреда. Допустими са изменения в оборудването, вътрешното и външното обзавеждане, които не влошават неговата функционалност и безопасност. Уважаеми Госпожи и Господа, Хладилникът Амика представлява узключителна комбинация на лесно обслужване и съвършена ефективност. Всяко от тези устройства – преди да напусне фабриката – е подробно проверено от гледна точка на безопасността и функционалността. Много ви молим подробно да се запознаете с текста на инструкцията преди да вклюите уреда. ОБЩА ИНФОРМАЦИЯ BG97

регулиране99 УКАЗАНИЯ ОТНОСНО БЕЗОПАСНОСТТА НА УПОТРЕБАТА l Производителят не поема отговорност за повреди в следствие на неспазването на принципи поместени в тази инструкция.

Молим до запа зи те та зи инструкция със цел да я ползувате в бъдеще, или да я предадете на евентуален бъдеш потребител.

Този уред не е предназначен за употреба от лица с ограничени физически, чувствени или психически способности както и от лица не притежаващи опит или знания за такъв уред; освен ако това става под надзор или съгласно с инструкцията за употреба на уреда, предадена от лица отговарящи за тяхата безопасност.

Особено внимание следва да се обърне на това, уредът да не се употребява от деца без надзор. Не бива да позволяваме те да си играят със съоръжението. Не бива те да сядат върху подвижните елементи или да се окачват върху

Изделието работи правилно при температури на околната среда N-ST. Не бива той да се употребява в мазе, преддверие, в неотопляеми летни резиденции есенно и зимно време.

По време на поставян ето, преместване, или повдигане не бива да се хващат дръжките на вратите, да се дърпа конензаторът отзад или да се докосва компресорният блок. l Изделието не бива да се поставя под наклон по-голям от 40° от вертикално положение по време на траспортиране, пренасяне или поставяне. Ако се е случило така, включването на уреда може да настъпи след изтичане мин. 2 часа от този момент (фиг. 1).

l Преди извършване на всеко действие по подръжка трябва да се извади щепсел от захранващата мрежа. Не бива да се дърпа кабела, вместо това да дърпаме

Звуци подобни на трясък или спукване са предизвикани от разширяващи и свиващи се части вследствие промяна на температурата.

Заради безопасността уредът не б ива д а се ремонтира самостоятелно. Поправки, които се извършват от неквалифицирани лица могат да стават причина за сериозна угроза за потребителя на съоръжението.100 УКАЗАНИЯ ОТНОСНО БЕЗОПАСНОСТТА НА УПОТРЕБАТА l Трябва да се внимава, да не се повреди хладилен кръг, пр. чрез пробиване на каналите с хладилна течност в изпарителя, пречупване на тъбите. Избиващата хладилна течност е лесно горима. В случай попадане в очите, трябва те да се промият със чиста вода и незабавно да се повика лекарят. l В случа й на повреда на хладилната система, помещението където се намира уредът трябва да се проветри (то трябва да има площ поне 4м3 за изделие съдържащо изобутан/ R600a).101 Инсталиране преди първото

1. Изделието трюбва да се разопакова,

да се отстранят лепенките закрепващи вратите и допълнителното оборудване. Евентуалните остатъци лепенка могат до се отстранят с деликатен детергент.

2. Елемените на опаковка от стиропор

не бива да се изхвърлят. В случай на необходимост от придвижване, хладилникът трябва да бъде опакован обратно с тези стиропорени елементи, посе с полиетиленово фольо и да се закрепи с лепенка.

3. Вътрешността на халдилника и на

фризера как то и елементите на оборудване трябва да се измият с хладка вода с прибавка на детергент за миене на чинии, след това да се избършат и

4. Хладилникът трябва да бъде поставен

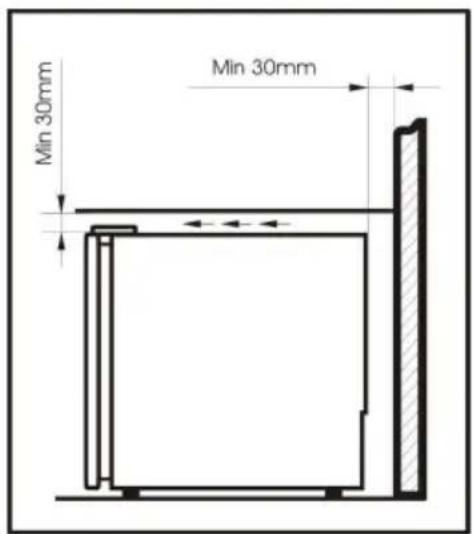

върху равен, хоризонтален и стабилен под, в сухо, проветриво и не-слънчево помещение – далеч ог източници топлина, като пр. кухня, радиатор или тръба от централно отопление, инсталация снабдяващя с топла вода и др. Минималните отстояния от източници топлина: - от кухненски уреди електрически, газови и др. - 30 mm, - от печки отопляеми с масло или въглища – 300 mm, - от вградени фурни – 50 mm Ако спазването на тези определени отстояния – трябва да се прилага подходящ изолационен слой. ИНСТАЛИРАНЕ И УСЛОВИЯ ЗА РАБОТА НА СЪОРЪЖЕНИЕТО

5. Трябва да се осигури хоризонталното

поставяне на изделие, съответно чрез монтаж на 2 регулирани предни крачета (фиг. 2). Задната стена на хладилника, а особено кондензаторът и други елементи на охладителната система, не бива да се докосват с други елементи, които могат да предизвикат повреда (предимно с тръба на ТЕЦ и водопроводната).

6. За да осигурим свободното отваряне на

врати, отстоянието между страничната стена на изделието (от към пантите на вратата), и стена на помещението трябва да възлиза на 50 мм.

7. Трябва да се погрижим за подходящата

вентилаця на помещението и свободно движение на въздуха от всички страни (фиг. 3).102 ИНСТАЛИРАНЕ И УСЛОВИЯ ЗА РАБОТА НА СЪОРЪЖЕНИЕТО Недопустимо е каквото и да било манипулиране на части от агрегата. Трябва да се обърне особено внимание, да не се повреди капилярът, видим в нишата на компресора. Тръбичката не бива да се огъва, изправя нито пък осуква. Повреждане на капилярната тръбичка от страна на потребителя води да отнемане на неговите права възникващи от гаранционните условия (фиг. 4). l Щом се приложи удължител ( с предпазен пръстен, едногнезден – притежаващ сертификат на базопасност), тогава неговото гнездо трабва да лежи на безопасното разстояние от мивки и не може да се излага на заливане с вода или други точности.

Данните се намират върху табелка с фабрични данни, поместена в долната част на стената във вътрешността на

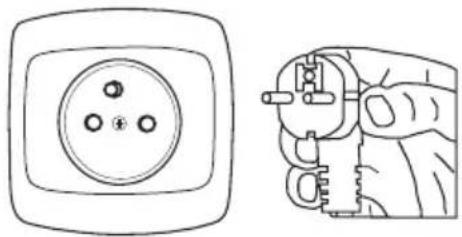

Изключване от захранване l Трябва да осигурим възможността, уредът да се изключи от електрическа мрежа чрез издръпване на щепсела или превключване на двуполюсен шалтер (фиг. 5). Присъединяване на захранваща

l Преди присъединяването препоръчваме потенциометърът за регулиране на температура да се постави в положение “0”. l Уредът трюбва да се присъедини към захранваща мрежа на променлив ток 230V, 50Hz, чрез правилно инсталирано електрическо гнездо, заземено и предпазено с бушон 10 A.

Заземяване на уреда се изисква по закон. Производителят не поема никаква отговорност поради евентуални увреждания, каквито могат да бъдат причинени на лица или предмети вседствие неспазване на предписанията възникващи от този закон.

Не бива да се използуват а д а п т о р н и с в р ъ з к и , разклонители (разпределители), двужични удължители. Ако има нужда до се приложи удължител, това може да бъде само удължител с предпазен п р ъ с т е н , е д н о г н е з д е н – притежаващ сертификат за безопасност VDE/GS.103 ЗАМЯНА ПОСОКА НА ОТВАРЯНЕ НА ВРАТИ Пантите на вратата на този хладилник са монтирани от дясната му страна. Ако има нужда да промените посоката на отваряне на вратата на хладилника, извършете следните действия: 1 Свалете капачката на горната панта (6) 2 Отвийте двата винта (1) прикрепващи горната панта (5) (от дясната страна) към корпуса. Свалете горната панта (5). 3 Свалете вратата и поставете на мека повърхност, предпазвайте я от задрасквания. 4 Отвийте двата винта (8) прикрепващи долната панта (2) и свалете долната панта (2). 5 Демонтирайте предното краче от лявата страна (4) и го преместете от дясната

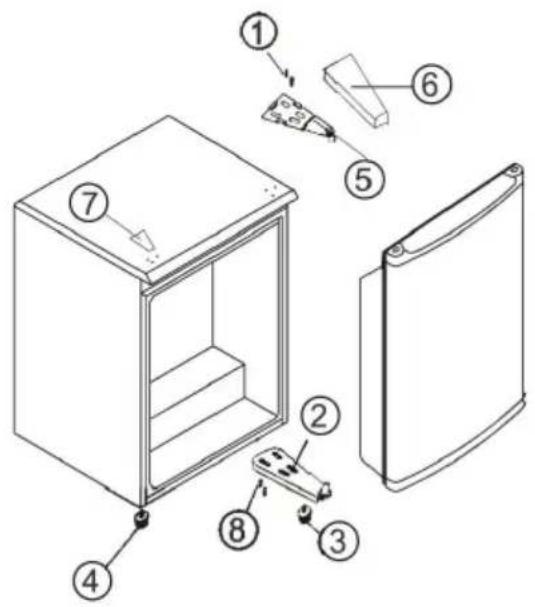

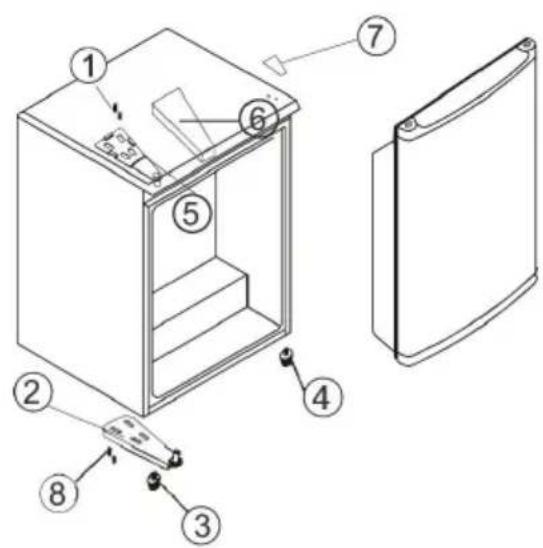

6 Демонтирайте маскиращата капачка от отвора (7) от дясната страна. 7 Монтирайте долната панта (2) от лявата страна на корпуса, на долу, прикрепвайки с двата винта в двата отвори на противоположната страна (8). 8 Сложете вратата, проверете дали са в правилна позиция и добре монтирани на долната панта(2). 9 Придържайки вратата затворени монтирайте горната панта (5) на горе, от лявата страна прикрепвайки с двата винта (1) в двата отвора по противоположната страна на корпуса. Не завинтвайте винтовете докрай (1) докато не нивелирате горния ръб на вратата. 10 Сложете маскиращите тапи на горните отвори (6) на горната панта.104 ЗАМЯНА ПОСОКА НА ОТВАРЯНЕ НА ВРАТИ 1 Винт 2 Долна панта 3 Крачета за нивелиране 4 Крачета за нивелиране 5 Горна панта 6 Капачка на горната панта 7 Капачка маскираща отвора 8 Два отвори на противоположната ФИГУРА 1 Отваряне на вратата от лявата страна ФИГУРА 2 Отваряне на вратата от дясната страна105 ОБСЛУЖВАНЕ И ФУНКЦИОНАЛНОСТ Температура във вътрешността на хладилника Зададената стойност на температурата не трябва да се променя поради промени във време на годината. Температурното нарастване на околната среда ще бъде детектирано от сензора и компресорът автоматично ше се включва за по-дълго време със цел подръжка на зададената стойност на температурата във вътрешността. Незначителни температурни изменения Незначителни температурни изменения са нормално явление и могат да се забелязват – примерно – по време на съхраняване в хладилника на големи количества пресни продукти, или след като вратата е била отворена за по-продължително време. Това няма да има значение за хранителните продукти, пък температурата бързо ще се върне към зададената

Панел на управление Температурно регулиране Промяната на настройките на бутона водят до промяна на температурата в хладилника- фризер. Възможни са следните настройки: l уреда е изключен- позиция OFF l най-висока температура–позиция 1 l оптимална температура- позиция 2-5 l най-ниска температура -позиция 6 Превключването на регулатора на температурата в изключена позиция “OFF” води до спиране на цикъла на охлаждане, но не изключва захранването на уреда. За да изключите изцяло трябва да извадите щепсела от контакта. Ако изключите уреда чрез изваждане на щепсела от контакта, или има прекъсване в доставката на ток или захранването е изключено, преди отново да пуснете уреда трябва да изтекат от 3 до 5 минути. Не е възможно по-ранно включване на уреда. Камерата за бързо охлаждане не може да служи за съхранение на замразени хранителни продукти. Тази камера служи единствено за създаване и съхранение на кубчета лед.

OFF106 ОБСЛУЖВАНЕ И ФУНКЦИОНАЛНОСТ Съхраняване на продукти в хладилника Като съхранявате хранителни продукти в това съоръжение трябва да следвате препоръки указани по-

l Продуктите трябва да се поставят върху чинийки, в кутийки или опаковани във фольо. Да се разпределят равномерно по рафтове. l Трябва да внимаваме дали храната не докосва задната стена; ако е така, това би могло да доведе до заледяване или увлажняване на храната. l Не бива да се поставят в хладилника съдове с горещо съдържание. l Продуктите, които лесно поемат чужди миризми, като масло, мляко, бяло сирене или такива, които отделят интезивни аромати – пр. риби, колбаси, сирена – трябва да се държат опаковани във фольо или в плътно затворени

l Съхраняване на зеленчуци съдържащи голямо количество вода ще доведе до кондензиране на водни пари над техните чекмеджета; това не пречи на правилното действие на хладилника. l Преди да заредим зеленчуците в хладилника те трябва добре да се

l Прекалено голямо количество влага съкращава времето на съхранение на зеленчуци, особено на на листата. l Трябва да съхраняваме зеленчуци не мити. Миенето премахва естествената защита, за това по-добре е да измиваме зеленчуците непосредствено преди употреба.107 КАК ДА ИЗПОЛЗВАМЕ ХЛАДИЛНИКА ИКОНОМИЧНО? Практични съвети l Не поставяйте хладилника нито фризера близко до радиатори, печки, нагреватели или под непосредствена слънчева светлина.

Проверявайте дали вентилационните отвори не са прикрити и веднъж или два пъти в годината ги изчиствайте от

Изберете подходяща температура: Температура 6 до 8°C в хладилника и -18°C във фризера е достатъчна.

По време на ваканционни пътувания у в е л и ч е т е т е м п е р а т у р а т а в хладилника.

Отваряйте вратите на хладилника и фризера само когато е нужно. Добре е да знаете каква храна съдържат и къде точно се намира тя. Храната, която не използвате, върнете обратно в хладилника или фризера колкото е възможно по-скоро, за да не се

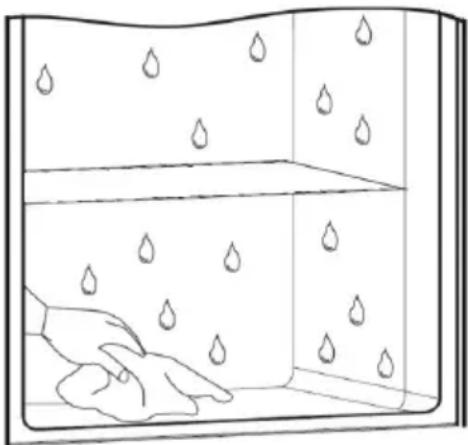

Редовно изтривайте вътрешността на хладилника с мека кърпа с деликатен детергент. Уредите без функцията за автоматично размразяване, редовно размразявайте. Не позволявайте да се формира лед по дебел от 10 мм.

Поддържайте уплътнителя на вратата чист, в противен случай вратите може да не се затварят плътно. Ако уплътнителя се повреди – сменете го. Какво означават звездите?

• Температура поне -6°C стига за съхраняване на замразени продукти през около една седмица. Чекмеджета или камери означени с една звезда се срещат най-често в по-евтините хладилници.

Температура -12°C и по-ниска стига за съхраняване на замразени продукти през 1-2 седмици, без да изгубят вкуса си. Но не е тя достатъчна за замразяване на хранителни продукти. *** Замразените продукти се съхраняват преди всичко в температура -18°C и по-ниска. Може също да се използва за замразяване на свежи хранителни продукти до 1 кг. ****Така означен уред позволява на съхраняване на хранителни продукти в температура по-ниска от -18°C и замразяване на по-големи количества храни.108 КАК ДА ИЗПОЛЗВАМЕ ХЛАДИЛНИКА ИКОНОМИЧНО? Зони в хладилника l Поради натуралното циркулиране на въздуха, в хладилника се формират различни температурни зони.

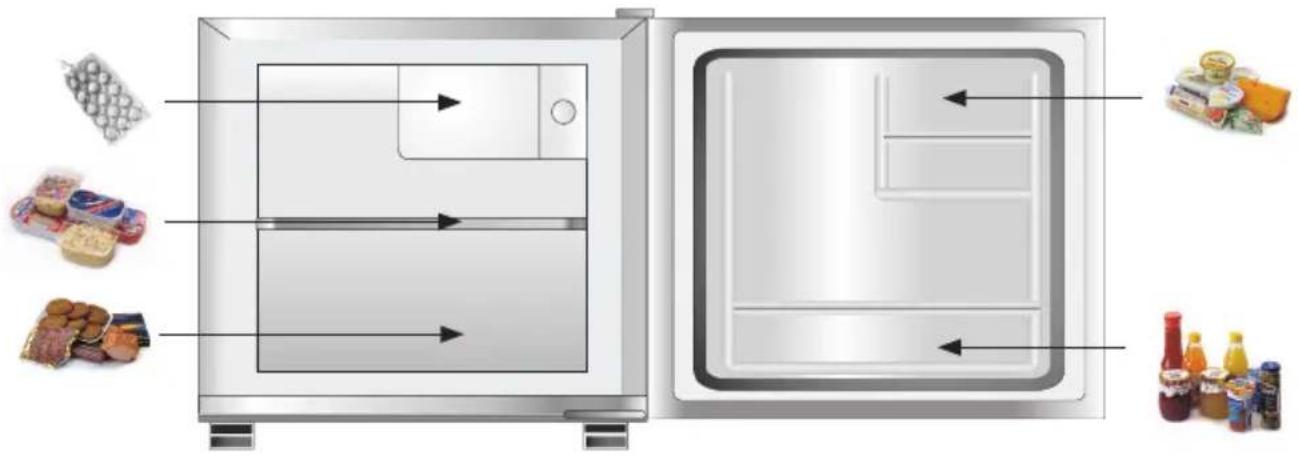

Най-студената зона се намира над чекмеджетата за зеленчуци. В тази зона съхранявайте деликатни и бързо развалящи се храни като: - риби, месо, птици, - салами, готови ястия, - Ястия или сладкиши съдържащи яйца или сметана, - Свежи сладкиши, торти, - Опаковани зеленчуци и други свежи храни с отбелязано на етикета изискване за съхранение при температура около 4°C. Продукти, които не би трябвало да се съхраняват в хладилника l Не всички продукти са подходящи за съхраняване в хладилника. Към тях принадлежат: - Плодове и зеленчуци чувствителни към ниски температури, като например банани, авокадо, папая, маракуя, патладжа н и , ч у ш ки, д омат и и краставици, - Не узрели плодове,

l Най-топлата зона е в горната част на вратата. Тук най-добре се съхраняват масло и кашкавал (сирене).109 Отстраняване на лед, миене и подръжка l Съоръжението работи циклично: охлажда (тогава на задната стена се отлага лед) после премахва заледяването (капките се стичат по задната стена). Преди да започнем с почистването безусловно трябва да изключим уреда от захранване, като извадим щепсела от гнездото на захранваща мрежа, изключим или отвием бушона. Не бива да се допуска проникването на вода до панела на управление или осветление.

Не се препоръчва употребата на аерозолни средства за размразяване. Те могат да причинят възникване на експлозивни смеси, да съдържат разтворители които могат да нарушат пластмасовите части на уреда, и дори да бъдат вредни за здравето.

Трябва да обърнем внимание, по възможност водата използувана за миене да не се стича през отвеждащ отвор към съда на изпарителя. l Цялото съоръжение с изключение на уплътнителя на вратата трябва да се измие с разтвор на деликатен детергент. Уплътнителят на вратата трябва да се почисти с помощта на чиста вода и да се избърше до сухо. l Трябва да се измият много старателно всичките елементи на оборудването (кутии за зеленчуц, балкончета, стъклени рафтове и др.) В никакъв случай на вътре във фризера не бива да се слага електрически нагревател с вентилатор, нито пък сешоар

За да премахнем заледяване от шкафа на фризера трябва: l Да се постави регулиращо копче в позицията ”OFF”, да се извади щепсела от захранващата мрежа. l Да се отвори вратата, извадят продуктите. l След ок. 0,5 час много лесно може да се отстрани слой заледяване, вода от гладките повърхности на стените (фиг. 14). l Измиваме и изсушаваме вътрешността на

l Включваме уреда съгласно съответната точка от инструкцията.110 Намиране на дефекти Прояви Възможни

Начин на отстраняване Съоръжението не

П р е к ъ с в а н е в електрическата - проверяваме, дали щепселът е сложен правилно в гнездото на захранваща

- проверяваме, дали захран-ващ кабел на съоръжението не е повреден - проверяваме, дали има ел. напрежение в гнездото, като присъединяваме там други съоръжения, пр. нощна лампичка - проверяваме, дали уредът е включен чрез нагласяване на термостата в позиция по-голяма от 0. Съоръжението охлажда и/или замразява твърде слабоw Неправилно положение н а р е г у л а т о р е н потенциометър - поставяме потенциометъра на по- висока позиция Тем пе рат урата на околната среда е по- висока или по-ниска от N-ST - уредът е нагласен за работа при температурата N-ST. Уредът стои на твърде слънчево място или в близост до източник на

- сменяме място на поставяне на уреда според инструкция на употреба Еднократно зареждане с глямо количество топли продукти - изчакваме до 72 часа докато се охладят (замразят) продуктите и до постигане желаната вътрешна температура Затруднено движение н а в ъ з д у х а в ъ в вътрешността на уреда - Хранителните продукти и кутии поставяме така, те да не се допират до задната стена на хладилника Затруднено движение на въздуха зад уреда - отместваме уреда откъм стената до мин. 30 mm Натрупало се е твърде голамо количество заледяване в/у замразяващи елементи - размразяваме камера на фризера111 Намиране на дефекти Прояви Възможни причини Начин на отстраняване Вратите на хладилник/ фризер се отварят твърде често и/или стоят отворени прекалено дълго - отваряме вратите по- рядко и/или съкращаваме времето, когато вратите стоят отворени Вратите не се затварят - продукти и кутии поставяме така, те да не затрудняват затваряне на вратите Компресорът се включва твърде рядко - проверяваме, дали температурата на околната среда е не по-ниска от 16°C Лошо поставено уплътнение на вратата - натискаме уплътнението Съоръжението работи непрекъснато Неправилно положение на регулаторен потенциометър - преместваме положението на по-ниска позиция Останалите причини както в пкт. „Съоръжението охлажда и/или замразява твърде слабо” - проверяваме според предишния пкт. „Съоръжението охлажда и/ или замразява твърде слабо” В долната част на хладилника се събира вода Отвеждащ отвор за вода е

- прочистваме отвеждащ отвор на вода (виж инструкция за употреба раздел - „Премахване на заледяване от хладилника”) Затруднено движение на въздуха във вътрешността

- Хранителните продукти и кутии поставяме така, те да не се допират до задната стена на уреда Звуци различаващи се от нормалната работа на съоръжението Уредът не стои хоризантално - да се регулира положението Уредът се допира до мебели и/или други

- уредът да се постави свободно така, че да не докосва други предмети По време на нормалното експлоатиране на хладилника могат да се появят различни видове звуци, които нямат никакво влияние върху правилната работата на хладилника. Звуци, които могат да бъдат лесно ликвидирани: -Шум, появяващ се когато хладилника не е добре нивелиран - нивелирайте с помощта на регулируемите предни крачета на хладилника. Евентуално подложете мек материал под задните крачета, особено ако подовата настилка е от керамични плочки.112 Опазване на околната среда Защита на озонния слой За изработка на нашите изделия приложени са хладилни агенти и детергенти на 100% без съдържание на FCKW и FKW, което влияе положително в/у опазване на озонния слой и отслабване на парниковия ефект. Приложената модерна технология и благоприятна за околната среда изолация водят до ниска консупмирана мощност. Рециклинг на опаковката Нашите опаковки са изработени от материали благоприятни за околната среда, подходящи за повторна употреба: l Външна опаковка от картон / фольо l Форма от лишен от съдържанието FCKW стиропор -полистирен (PS) l Фольо и чували от полиетилен (PE) Унищожаване / повторна употреба

Ако няма повече да употребяваме изделието, преди да изхвърлим износеното устройство трябва да отрежем захранващия кабел. Подмяна на захранващия кабел – присъединяване от типа Y. Ако захранващият кабел е повреден, той трябва да се подмени. Постоянно свързания захранващ кабел може да бъде подменен само от специализиран ремонтен сервиз или от квалифицирано

Това съоръжение е означено в съгласие с Европейска Директива 2002/96/ ES. Такова обозначение информира, че износеното съоръжение не може да бъде изхвърляно заедно с битови отпадъци на домакинства. Потребителят е длъжен да го предаде на сервиз водещ събиране на износени електрически и електронни уреди. Сервизи занимаващи се със събиране, в това локалните събиращи пунктове, магазини и окръжни единици, съсдават съответната система даваща възможност на предаване/обслужване на такива износени уреди. Правилното поведение относно износени електрически и електронни съоръжения позволява да се избегнат вредните влияния и последици за здраве на хората и за околната среда, които се дължат на опасните съставки и неправилното складиране и преработка на такива съоръжения. -Търкане в мебелите край хладилника – отдръпнете хладилника. -Скърцане на рафтовете или чекмеджетата в хладилника – извадете и отново сложете рафта или чекмеджето. -Звуци от докосващи се бутилки в хладилника – отдалечете бутилките. Звуците, които могат да се появят по време на правилната работа на хладилника могат да бъдат предизвикани от работата на термостата, агрегата (включване), системата за охлаждане (свиване и разширяване на материала под влиянието на разликата в температурата и действието на охлаждането).113 Техническа характеристика

ТИП FM061.3 / KB 15340 W

Наименование на производителя AMICA WRONKI S.A. Тип на уреда Хладилникът Клас енергетическа ефективност

Годишно консумирана електрическа енергия (kWh/година)

Използуван обем нетто (l) 47 Клас климатичен

N-ST Ниво на шум [dB(A) re1pW] 41 напрежение V/Hz 230V; 50Hz Вис. х шир. х дълб. на

525 x 475 x 445 Тегло на уреда (kg) 16114 Декларация на произвадителя Производиделят декларира със това, че изделието спазва основните изисквания на изброениет по-долу европейски директиви: l директиви за ниски напрежения 2006/95/ES, l директиви за електромагнитна компатибилност 2004/108/ES, и за това изделието е означено както и бе изготвена за него декларация за спазването, която се предоставя на органите на надзор и контрол на пазара. Техническа характеристика Клас климатичен Допустимата температура на ок.

SN от +10°C до +32°C N от +16°C до +32°C ST от +16°C до +38°C T от +16°C до +43°C Информация за Клас климатичен се намира върху паспортната таблица. Тя показва, при каква температура на околната среда (т.е. помещението, в което работи) изделието действува оптимално (правилно).

Консумираната мощност се отнася към годишното изразходване в kWh, означено по нормите DIN EN 153. В практическа експлоатация могат да се появяват отклонения в зависимост от употреба и място на поставяне на
