РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HTS6CBK3X HOOVER

354 354 357 358 369 370 370 375 377 377 378

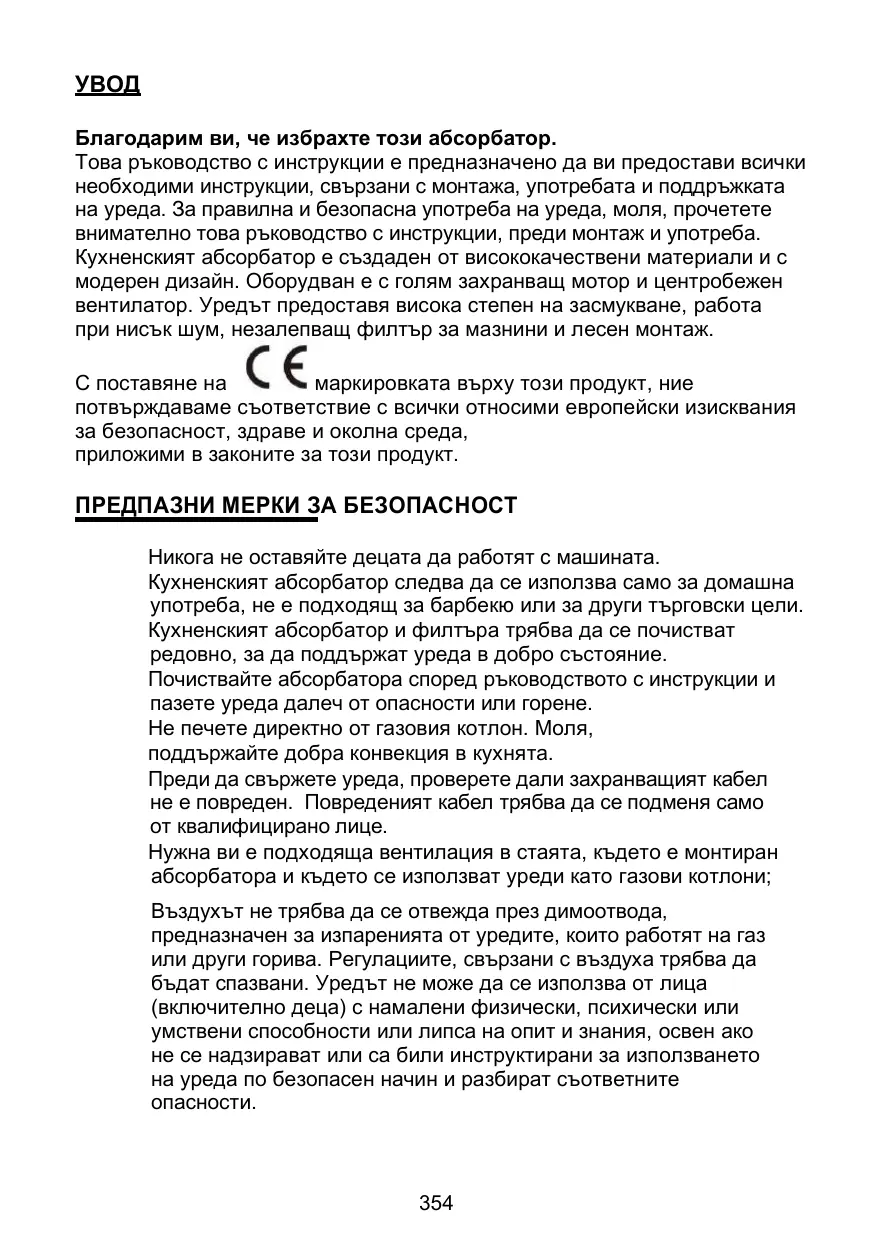

УВОД Благодарим ви, че избрахте този абсорбатор. Това ръководство с инструкции е предназначено да ви предостави всички необходими инструкции, свързани с монтажа, употребата и поддръжката на уреда. За правилна и безопасна употреба на уреда, моля, прочетете внимателно това ръководство с инструкции, преди монтаж и употреба. Кухненският абсорбатор е създаден от висококачествени материали и с модерен дизайн. Оборудван е с голям захранващ мотор и центробежен вентилатор. Уредът предоставя висока степен на засмукване, работа при нисък шум, незалепващ филтър за мазнини и лесен монтаж. С поставяне на маркировката върху този продукт, ние потвърждаваме съответствие с всички относими европейски изисквания за безопасност, здраве и околна среда, приложими в законите за този продукт.

ПРЕДПАЗНИ МЕРКИ ЗА БЕЗОПАСНОСТ Никога не оставяйте децата да работят с машината. Кухненският абсорбатор следва да се използва само за домашна употреба, не е подходящ за барбекю или за други търговски цели. Кухненският абсорбатор и филтъра трябва да се почистват редовно, за да поддържат уреда в добро състояние. Почиствайте абсорбатора според ръководството с инструкции и пазете уреда далеч от опасности или горене. Не печете директно от газовия котлон. Моля, поддържайте добра конвекция в кухнята. Преди да свържете уреда, проверете дали захранващият кабел не е повреден. Повреденият кабел трябва да се подменя само от квалифицирано лице. Нужна ви е подходяща вентилация в стаята, където е монтиран абсорбатора и където се използват уреди като газови котлони; Въздухът не трябва да се отвежда през димоотвода, предназначен за изпаренията от уредите, които работят на газ или други горива. Регулациите, свързани с въздуха трябва да бъдат спазвани. Уредът не може да се използва от лица (включително деца) с намалени физически, психически или умствени способности или липса на опит и знания, освен ако не се надзирават или са били инструктирани за използването на уреда по безопасен начин и разбират съответните опасности.

Децата трябва да бъдат надзиравани, за да се гарантира, че не си играят с уреда. Не фламбирайте под абсорбатора. Абсорбаторът не трябва да се монтира над котлон с повече от четири котлона.

- Те трябва да са достатъчна вентилация на помещението, когато аспираторът се използва едновременно време като уреди, изгарящи газ или други горива (не е приложимо за уреди, които само изхвърлят въздуха обратно в помещението); - подробности относно метода и честотата на почистване. - съществува риск от пожар, ако почистването не се извършва в съответствие с и нструкциите; - не пламнете под капака на обхвата; - ВНИМАНИЕ: Достъпните части могат да се нагреят, когато се използват с готва рски уреди. Опасност от електрически удар Включвайте уреда само в правилно заземен контакт. Ако се колебаете, свържете се с подходящ квалифициран инженер. Неспазването на тези инструкции може да доведе до смърт, пожар или токов удар.

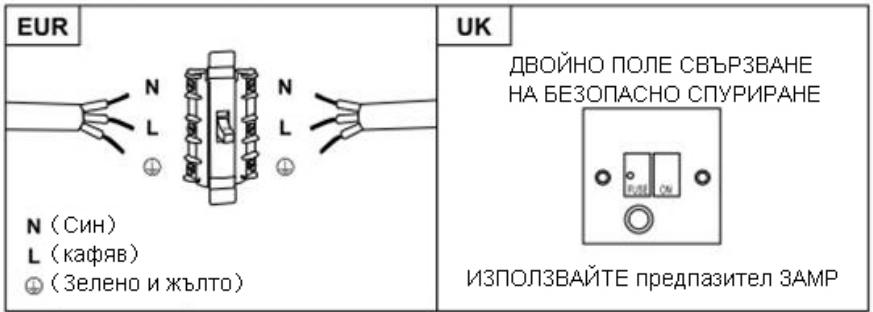

Електрическа инсталация Цялата инсталация трябва да се извърши от компетентно лице или квалифицирано лице електротехник . Преди да свържете захранването се уверете , че мрежата напрежението съответства на напрежението на табелата с маркировка . Директна връзка Уредът трябва да бъде свързан директно към електрическата мрежа с помощта на всеполюсен прекъсвач с минимално отваряне между 3 мм контактите . Инсталаторът трябва да се увери , че правилната електрическа връзка има направена и че тя съответства на схемата на окабеляване . Кабелът не трябва да бъде огънат или компресиран . Редовно проверявайте щепсела и захранващия кабел за повреди . Ако захранващият кабел е повреден , той трябва да бъде заменен със специален кабел или монтаж на разположение от производителя или неговия сервизен агент . ВНИМАНИЕ: Това е уред от клас I и ТРЯБВА да се заземи Този уред е снабден с трижилен захранващ кабел , оцветен като следва : кафяв =L или на живо Син = N или неутрален Зелено и жълто = E или Земя

Предпазителят трябва да е с 3 ампера.

φ8 дюбели φ8×φ6 бял цвят

МОНТАЖ （стенно окачване） Ако имате външен контакт, можете да свържете вашия абсорбатор, както е показано на картинката по-долу – извеждащ канал (емайл, алуминий, гъвката тръба или запалими материали с външен диаметър от 150 мм)

1. Преди монтаж, изключете уреда и извадете захранващия кабел от контакта.

За най-добър резултат, абсорбаторът трябва да се постави на разстояние от 65-75 см над кухненския плот.

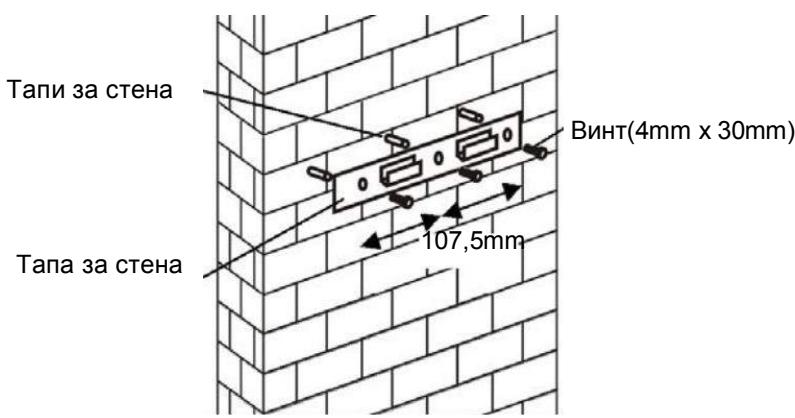

Пробийте 3 дупки от по 8 мм всяка, в които да монтирате скобата. Завийте и затегнете скобата в стената с предоставените винтове.

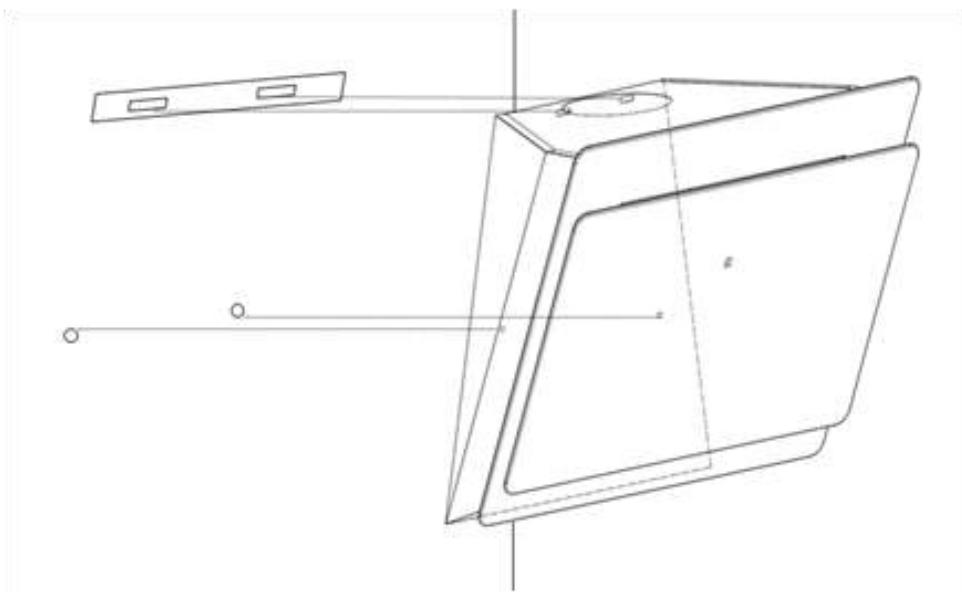

За модел с наклонен панел Трябва да пробиете 2 допълните дупки от по 8mm, да фиксирате винтовете и завиете тапите преди монтаж. Voor schuine modellen

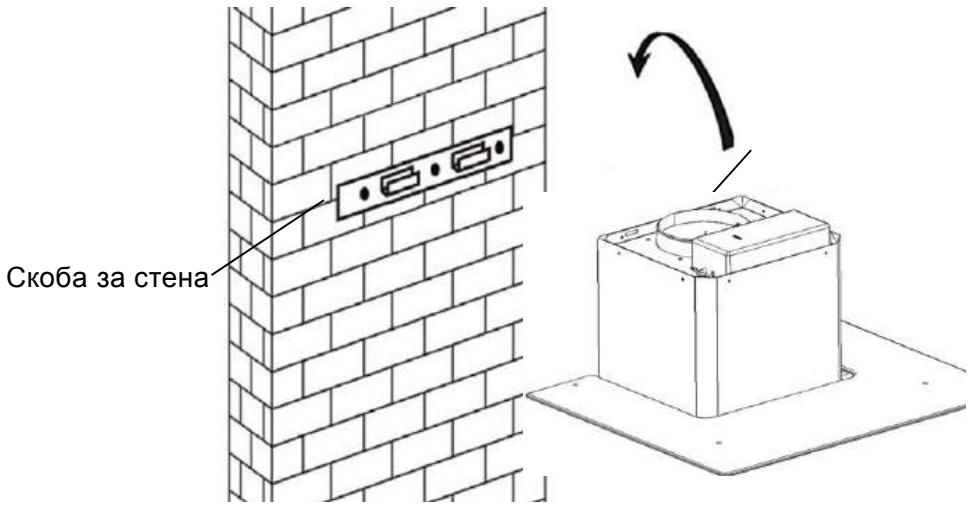

4. Повдигнете кухненския абсорбатор и го закачете на куката на скобата за стена.

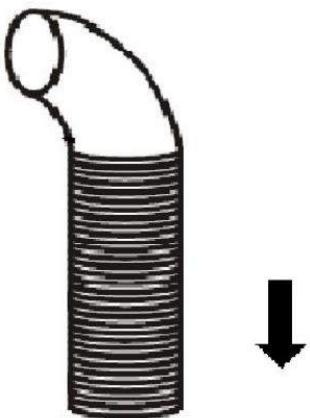

5. Монтирайте еднопосочната клапа при извода за въздух на абсорбатора. След това, поставете изпускателната тръба върху еднопосочната клапа, както е показано по-долу. Изпускателна тръба

Поставете стъклото в подходяща позиция върху абсорбатора. ii. Монтирайте с 4 винта. За да предотвратите напукването на стъклото, моля, не затягайте прекалено винтовете. i.

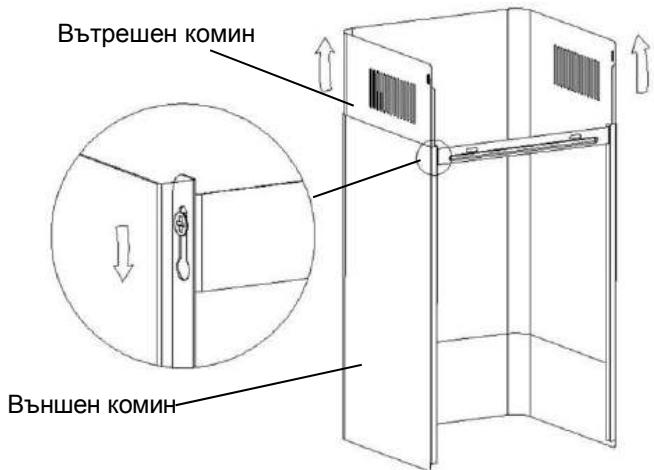

Поставете вътрешния комин във външния. След това издърпайте вътрешния комин нагоре. Регулирайте, за да достигнете желаната височина.

ii. Плъзнете комина, за да регулирате височината му. След като достигнете желаната височина, поставете отвора за закачане към винтовете, както е показано на картинките. Вътрешен комин

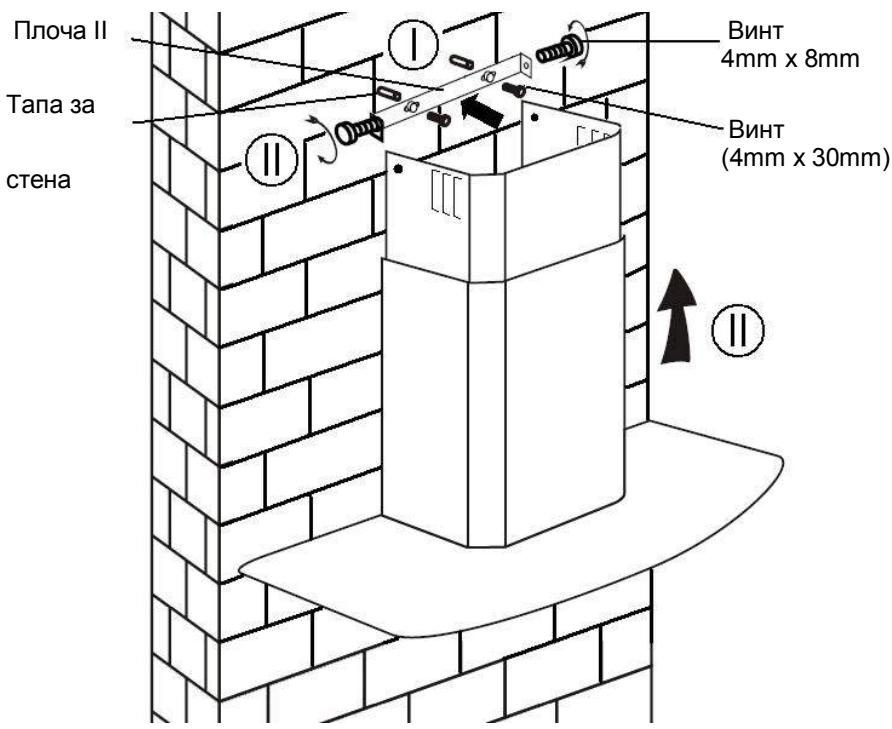

Пробийте 2 дупки от по 8 мм всяка, за да монтирате плочата II. С помощта на винтовете затегнете плочата II на стената с двата предоставени винта. ii. Сглобете комина в уреда и го фиксирайте с 2 винта.

Списък с аксесоари за стандартен монтаж спецификац

φ8×φ6 бял цвят φ7.2винта

ИНСТАЛАЦИЯ (ВЪЗДУШЕН ДЕФЛЕКТОР ЗА Т-ШАПКА, КУРТИРАНО СТЪКЛО, МОДЕЛИ С ПЛАТЕН СТЪКЛ): Въздушен дефлектор се споменава като включва и не задължително. 1. Преди монтажа извийте двата края на скобата, както е показано по-долу:

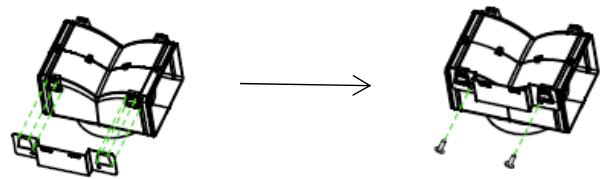

2.Поставете скобата към Т-образния пластмасов контакт с 2 винта ST3.5x12mm винтове.

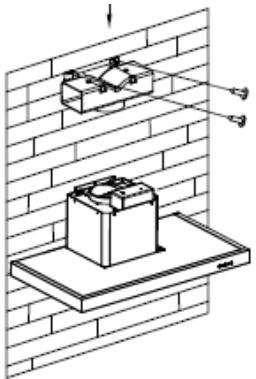

3.Побийте 2 отвора, за да поставите щепселите на стената, след това завинтете и затегнете скобата към стената с предоставени 2 винта винтове ST4x30mm.

4. Прикрепете изпускателната тръба към изхода за въздух на аспиратора, както е показано по-долу:

5. Инсталирайте комина към уреда и го фиксирайте.

о "Моля, любезно се отбележи: Т-образна пластмаса изход и V-клапи могат да бъдат използвани едновременно. Можете да ги използвате по два начина: 1) Добавяне на о-клапа на съществуващите изход; 2) Използване Т-образна пластмаса изход, не добавка V-клапа. " о "Забележка: Продуктът е снабден с V-клапа аксесоар. Този аксесоар не е задължително за монтаж, настройка и употреба на продукта. "

Списък с аксесоари за стандартен монтаж спецификация

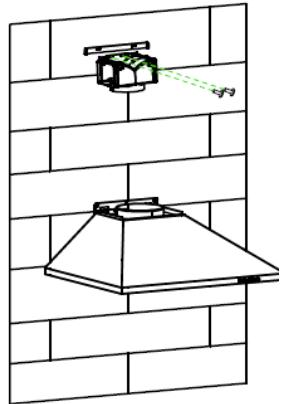

ИНСТАЛАЦИЯ（ВЪЗДУШЕН ДЕФЛЕКТОР ЗА ПИРАМИДНИ И СЛЕДНИ МОДЕЛИ): Въздушен дефлектор се споменава като включва и не задължително. 1. Фиксирайте скобата към Т-образния пластмасов контакт с 2 винта ST3.5x12mm винтове, предоставени, както е показано по-долу:

2. Напилете 2 отвора на стената, за да поставите щепселите на стената, след това завинтете и затегнете скобата към стената с осигурени 2pcs винтове ST4x30mm.

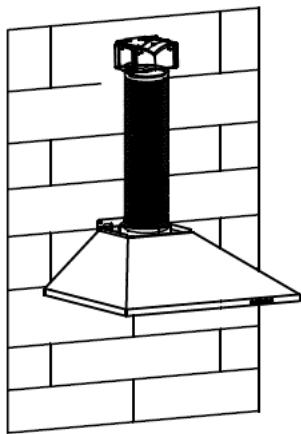

3. Прикрепете изпускателната тръба към изхода за въздух на аспиратора, както е показано по-долу:

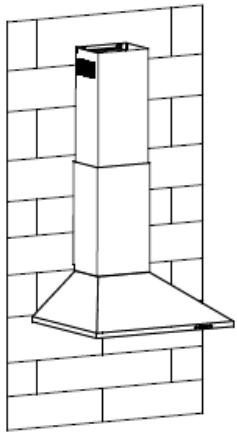

4. Инсталирайте комина към уреда и го фиксирайте.

о "Моля, любезно се отбележи: Т-образна пластмаса изход и V-клапи могат да бъдат използвани едновременно. Можете да ги използвате по два начина: 1) Добавяне на о-клапа на съществуващите изход; 2) Използване Т-образна пластмаса изход, не добавка V-клапа. " о "Забележка: Продуктът е снабден с V-клапа аксесоар. Този аксесоар не е задължително за монтаж, настройка и употреба на продукта. "

МОНТАЖ (ВЪТРЕШНА ВЕНТИЛАЦИЯ) Ако не разполагате с външен извод, изпускателната тръба не е нужна и монтажът е подобен на този, описан в раздел (МОНТАЖ (ВЪНШНА ВЕНТИЛАЦИЯ).

Филтърът с активен въглен може да се използва за улавяне на неприятни миризми. За да поставите филтъра с активен въглен, първо трябва да свалите филтъра за мазнини. Натиснете заключващия елемент и издърпайте надолу.

Поставете филтъра с активен въглен в уреда и го завъртете по посока на часовниковата стрелка. Повторете тази операция от другата страна.

ЗАБЕЛЕЖКА: o Уверете се, че филтърът поставен коректно. В противен случай, може да се разхлаби и да стане опасен. o Когато поставите филтъра с активен въглен, засмукващата мощност ще бъде по-ниска. 369

ОПИСАНИЕ НА КОМПОНЕНТИТЕ КОНФИГУРАЦИЯ 1

РАБОТА бутон 1 Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен с ниска скорост . когато натиснете отново , той ще изключи вентилатора . Използва се за вентилация в кухнята . Подходящ е за къкрене и готвене , при които не се образуват изпарения . бутон 2 Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен на средна скорост . когато натиснете отново , той ще изключи вентилатора . Скоростта на въздушния поток е идеална за вентилация при стандартно готвене . бутон 3 Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен с висока скорост . когато натиснете отново , той ще изключи вентилатора . При наличието на гъста плътност на дим или пара, натиснете бутона за висока скорост за на-ефективнавентилация .

ЗАБЕЛЕЖКА: Ако бутоните за ниска/средна/висока скорост са натиснати едновременно, уредът ще работи само на най-високата скорост. Бутон за осветление 370

Бутон изкл. Използва се за изключване на вентилатора. Бутон за ниска скорост 1 Използва се за вентилация в кухнята. Подходящ е за къкрене и готвене, при които не се образуват изпарения. Бутон за средна скорост 2 Скоростта на въздушния поток е идеална за вентилация при стандартно готвене. Бутон за висока скорост 3 При наличието на гъста плътност на дим или пара, натиснете бутона за висока скорост за на-ефективна вентилация. ЗАБЕЛЕЖКА: Ако бутоните за ниска/средна/висока скорост са натиснати едновременно, уредът ще работи само на най-високата скорост. Бутон за осветление

Бутон вкл./изкл. Използва се за включване и изключване на вентилатора. Бутон за увеличаване на скоростта За увеличаване на скоростта на вентилатора Бутон за намаляване на скоростта За намаляване на скоростта на вентилатора. Бутон за светлина Дигитален дисплей Екран за скорост на вентилатора:"1" за ниска скорост, "2" за средна скорост, "3" за висока скорост, “4” за функцията за усилване на мощността (Booster). Бърз таймер: Натиснете и задръжте за 1 секунда, дигиталният дисплей ще премигне и след 5 минути моторът и осветлението ще се изключат автоматично, а зуметър ще прозвучи за 1 секунда. Функция за усилване на мощността (Booster) Този абсорбатор притежава функция за усилване на мощността (Booster). За да активирате функцията за усилване на мощността (Booster), изберете скорост 4, въведете най-високата скорост, докато абсорбаторът работи и той ще увеличи скоростта за 5 минути, преди отново да я забави.

Настройка на деня Когато качулката е в режим на готовност (двигателят не работи), натиснете бутона на таймера, за да въведете настройката за време. Натиснете бутона „Скорост на вентилатора“, за да зададете часа на деня, и натиснете клавиша „Light“, за да зададете минутата.

Настройка на таймера Когато качулката е в работен режим, натиснете бутона на таймера, за да настроите отброяването. Натиснете бутона на таймера един таймер, след което отброяването ще се увеличи с една минута. Максималното отброяване е 60 минути.. Бутон за намаляване на скоростта За намаляване на скоростта на вентилатора. Бутон за скорост плюс За увеличаване на скоростта на вентилатора Бутон СВЕТЛО За осветление ON / OFF.

ЛСД дисплей 1. Символ на двигателя, ще се върти, когато двигателят работи; 2. Показване на времето; 3. Символът на таймера, ще се появи, когато таймерът е настроен и броил; 4. Светлинен символ; 5. Скорост на двигателя; 6. Символът за скорост на турбо, се появява, когато скоростта е най-висока; 7. Алармен символ, ще се появи 5 секунди, когато отброяването на таймера приключи. 8. Аларма за почистване, появява се при общо работно време до 14 часа или при първото използване след включване. 373

РЕЖИМ НА ГОТОВНОСТ . След включване, цялото осветление, системата в режим на готовност. Бутон с ниска скорост Използва се за Вентилация в кухнята. Подходящ е за къпане и готвене, които не правят много пара. Бутон за средна скорост Скоростта на въздушния поток е идеална за вентилация при стандартна работа при готвене. Бутон с висока скорост Когато се образува висока плътност на дим или пара, натиснете бутона за висока скорост за високо ефективна вентилация.

Функция за усилване на мощността (Booster) Този абсорбатор притежава функция за усилване на мощността (Booster). За да активирате функцията за усилване на мощността (Booster), изберете скорост 4, въведете най-високата скорост, докато абсорбаторът работи и той ще увеличи скоростта за 5 минути, преди отново да я забави.

Светлина За осветление ON / OFF.

ПОДДРЪЖКА Преди почистване на уреда, го изключете от електрическата мрежа, като извадите захранващия щепсел. I. Редовно почистване Използвайте мека кърпа, напоена с топла сапунена вода или домакински почистващ препарат. Никога не използвайте метални подложки, абразивни материали или груби четки при почистването на уреда. II. Месечно почистване на филтъра за мазнини ВАЖНО: Почиствайте филтъра предотвратите риска от пожар.

Филтърът събира мазнините, дима и прахатака че той влияе директно на ефикасността на абсорбатора. Ако не е почистен, остатъците от мазнини (които са потенциално запалими) ще се натрупат върху филтъра. Почистете го с обикновен домакински почистващ препарат. III. Годишно почистване на филтъра с активен въглен Нанасяйте ЕДИНСТВЕНО върху уред, който е монтиран като уред с повторна вентилация (такъв, който не се вентилира отвън). Този филтър улавя неприятни миризми и може да се подменя веднъж годишно, в зависимост от честотата на употреба на уреда.

IV. Подмяна на ел. крушка

Свалете винтовете от стъклото и свалете стъклото от абсорбатора. Открийте крушката, която се нуждае от подмяна. Тя се намира в осветителното тяло, което е разположено в откритата част на навеса на абсорбатора.

Изключете крушката и я извадете, като отстраните фасунгите и кабелите от абсорбатора. Важно: Не можете да подмените само крушките – необходимо е да извадите крушките, фасунгите и кабелите. (Светлинен индикатор: MAX 1.5W) Поставете новите крушки, фасунги и кабели по същия начин както оригиналните. След това свържете отново с осветителната мрежа.

Поставете обратно стъклото на абсорбатора и завийте винтовете. Уверете се, че винтовете са добре завити.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Неизправност Светлините работят, но не и вентилатора. Светлините и вентилатора не работят.

Силно вибриране на уреда.

Уредът не засмуква добре.

Причина Перката на вентилатора е заклещена. Моторът е повреден.

Решение Изключете уреда и го ремонтирайте само в квалифициран сервиз.

Заменете с подходяща Халогенната крушка е крушка. изгоряла. Захранващият кабел е Отново свържете в ел. разхлабен. захранване. Перката на вентилатора е повредена. Моторът на вентилатора не е монтиран правилно. Уредът не е окачен правилно на скобата. Прекалено голямо разстояние между уреда и кухненския плот.

Изключете уреда и го ремонтирайте само в квалифициран сервиз. Изключете уреда и го ремонтирайте само в квалифициран сервиз. Свалете уреда и проверете дали скобата е на правилното място. Регулирайте разстоянието на 65-75cm

СЕРВИЗ ЗА ОБСЛУЖВАНЕ НА КЛИЕНТИ

Ако не можете да идентифицирате причината на необичайното поведение: изключете уреда и се свържете с Техническия сервиз. СЕРИЕН НОМЕР НА ПРОДУКТА. Къде мога да го намеря? Важно е да съобщите на техническия сервиз своя продуктов код и серийния му номер (код от 16 знака, който започва с цифрата 3); той може да бъде намерен на гаранционния сертификат или на табелката с данни върху уреда. Той ще ви помогне да избегнете излишно ходене до техници, като така (и това е по-важно) пестите съответните разходи за повикване.

ЗАЩИТА НА ОКОЛНАТА СРЕДА Електрическите уреди не трябва да се изхвърлят с битовите отпадъци. Моля, рециклирайте в обособените пунктове. Свържете се с вашия местен представител за препоръки при рециклирането. Уредът е маркиран в съответствие с Европейската директива 2012/19/EU за Отпадъци от електрическо и електронно оборудване (WEEE). Като осигурите правилното изхвърляне на този продукт, ще помогнете за предотвратяването на потенциални негативни последици за околната среда и човешкото здраве, които иначе биха били причинени от неправилната обработка на отпадъците от този продукт. Символът на този уред показва, че той не може да се третира като битов отпадък. Вместо това следва да се предаде в подходящ пункт за събиране за рециклиране на електрическо и електронно оборудване. Изхвърлянето трябва да се направи в съответствие с местните разпоредби за опазването на околната среда и изхвърлянето на отпадъци.

За по-подробна информация относно обработката, възстановяването и рециклирането на този уред, моля, свържете се с местната си градска служба, услугата за изхвърляне на битови отпадъци или магазина, откъдето сте закупили уреда.
