Тип продукт	Вграден газов котлон
Марка	Haier
Модел	HAH64EXCP
Размери (Ш x Д x В)	600 x 520 x 45 мм
Размери на отвора (Ш x Д)	560 x 480 мм
Тегло	10.5 кг
Захранване	230 V ~ 50 Hz за запалване
Тип газ	Природен газ (NG) или LPG (конвертируем)
Брой горелки	4
Мощност на горелките (макс.)	Трипръстенна: 3.5 kW, Полу-бърза: 1.75 kW, Помощна: 1.0 kW
Материал	Неръждаема стомана
Тип управление	Въртящи копчета
Запалване	Автоматично електрическо запалване
Функции за безопасност	Устройство за безопасност при гасене на пламъка на всяка горелка
Подложки за съдове	Подвижни подложки от чугун
Почистване	Избършете с влажна кърпа; подвижните капачки на горелките и подложките са подходящи за миене в съдомиялна
Резервни части	Капачки за горелки, подложки за съдове, дюзи за конвертиране на газ
Ремонтопригодност	Модулен дизайн; налични резервни части; препоръчва се професионален монтаж
Гаранция	2 години (съгласно условията)

Често задавани въпроси - HAH64EXCP HAIER

Какви типове газ може да използва котлонът Haier HAH64EXCP?

Котлонът е фабрично настроен за природен газ (NG), но може да бъде конвертиран за LPG с помощта на включения комплект дюзи. Вижте ръководството за инструкции за конвертиране.

Какви са размерите на отвора за монтаж?

Отворът трябва да бъде 560 мм ширина x 480 мм дълбочина. Минималното разстояние от странични стени е 50 мм и от задна стена е 50 мм.

Как да почистя котлона?

Оставете котлона да изстине напълно. Избършете повърхността с мека влажна кърпа и мек препарат. Капачките на горелките и подложките за съдове могат да се мият в съдомиялна.

Какво прави устройството за безопасност при гасене на пламъка?

Всяка горелка има термодвойка, която прекъсва газоснабдяването, ако пламъкът случайно угасне, предотвратявайки изтичане на газ.

Мога ли да използвам тигани уок на този котлон?

Да, трипръстенната горелка (3.5 kW) е подходяща за тигани уок. Използвайте включения аксесоар за подложка за уок, ако има такъв.

Как да конвертирам котлона от природен газ на LPG?

Трябва да смените дюзите на всяка горелка с предоставените LPG дюзи. Байпасните винтове също трябва да се настроят. Това трябва да се извърши от квалифициран газов монтажник.

Какъв е гаранционният срок за този котлон?

Haier обикновено предлага 2-годишна гаранция. Може да се изисква регистрация. Проверете при вашия местен дилър за точните условия.

Защо котлонът искри непрекъснато?

Това може да се случи, ако капачките на горелките не са правилно позиционирани или ако има остатъци от храна близо до електродите за запалване. Почистете и сглобете отново компонентите на горелките.

Мога ли да монтирам котлона сам?

Монтажът трябва да отговаря на местните газови разпоредби. Препоръчително е да използвате лицензиран професионалист за монтаж на котлона, за да гарантирате безопасност и валидност на гаранцията.

Къде мога да намеря резервни части като капачки за горелки или подложки за съдове?

Резервни части могат да се поръчат от упълномощени сервизни центрове на Haier или онлайн търговци на резервни части, като се използва моделния номер HAH64EXCP.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HAH64EXCP HAIER

Препоръчваме ви да запазите инструкциите за монтаж и да ги използвате за справка по-късно. Преди да монтирате готварския плот, отбележете неговия сериен номер в случай, че се наложи да потърсите съвет от следпродажбения отдел.

• ПРЕДУПРЕЖДЕНИЕ: уредът и неговите достъпни части стават горещи по време на използване. Внимавайте да не докосвате нагряващите елементи. Да не се допуска достъп до уреда на деца под 8-годишна възраст, освен ако не се наблюдават непрекъснато от възрастен.
• ПРЕДУПРЕЖДЕНИЕ: използвайте само предпазители за плотове, определени от производителя на готварския уред или указани от производителя на уреда в инструкциите за употреба като подходящи, или предпазители за плотове, включени в уреда. Използването на неподходящи предпазители може да доведе до злополуки.
• ПРЕДУПРЕЖДЕНИЕ: готвенето без надзор върху плот с мазнина или масло може да е опасно и да доведе до пожар. НИКОГА не опитвайте да погасявате пожар с вода, а изключете уреда и покрийте пламъка например с капак или противопожарно одеяло.
• ПРЕДУПРЕЖДЕНИЕ: опасност от пожар: не съхранявайте предмети върху повърхностите за готвене. • ПРЕДУПРЕЖДЕНИЕ: ако повърхността е напукана, не докосвайте стъклото и изключете уреда, за да избегнете риска от токов удар. • Този уред може да се използва от деца на 8 и повече години и от лица с намалени физически, сензорни или умствени възможности или липса на опит и знания, ако е осигурен надзор или инструктаж относно използването на уреда по безопасен начин и тези лица разбират потенциалните опасности. Децата трябва да се наблюдават, за да не се допуска да си играят с уреда. Почистването и техническата поддръжка не трябва да се извършват от деца без надзор.

ВНИМАНИЕ: процесът на готвене трябва да се наблюдава. Краткосрочният процес на готвене трябва да бъде наблюдаван непрекъснато.

• Настоятелно се препоръчва да държите децата далеч от зоните за готвене, докато те се използват или когато са изключени, докато индикаторът за остатъчна топлина е включен, за да се предотврати рискът от сериозни изгаряния.
• Този уред не е предназначен да се използва чрез външен таймер или отделна система за дистанционен контрол. Не гледайте директно в елементите на халогенната лампа на плота, ако има такава.
• Свържете щепсел към захранващия кабел, който е в състояние да понесе напрежението, тока и натоварването, указани на табелката, и има контакт за заземяване. Щепселът трябва да е подходящ за натоварването, посочено на етикета, и трябва да е свързан към заземяващ контакт, който да работи. Заземяващият проводник е жълто-зелен на цвят. Тази операция трябва да се извършва от квалифициран специалист. В случай на несъвместимост между контакта и щепсела на уреда, се обърнете към квалифициран електротехник, който да замени контакта с друг подходящ тип. Щепселът и контактът трябва да отговарят на действащите норми на държавата на инсталацията.
• Свързването към източника на захранване може да се извърши и чрез поставяне на универсален прекъсвач между уреда и източника на захранване, който може да понесе максималното свързано натоварване и който е в съответствие с действащото законодателство. • Жълто-зеленият заземяващ кабел не трябва да се прекъсва от прекъсвача. Гнездото или универсалният прекъсвач, използвани за връзката, трябва да са лесно достъпни, когато уредът е монтиран.
• Прекъсването на връзката може да се постигне чрез достъпност на щепсела или чрез включване на превключвател в неподвижното окабеляване в съответствие с правилата за окабеляване.
• Ако захранващият кабел е повреден, той трябва да се подмени от производителя, от негов сервизен представител или подобно квалифицирани лица, за да се избегне опасност. Заземителният проводник (жълто-зелен) трябва да е по-дълъг от 10 mm от страна на клемната кутия. Секцията с вътрешни проводници трябва да е подходяща за мощността, погълната от готварския плот (указано на етикета). Видът на захранващия кабел трябва да е HO5V2V2-F.
• Не поставяйте метални предмети като ножове, вилици, лъжици или капаци върху плота. Те може да се нагреят.
• Върху нагряващите зони не трябва да се поставя алуминиево фолио и пластмасови съдове.

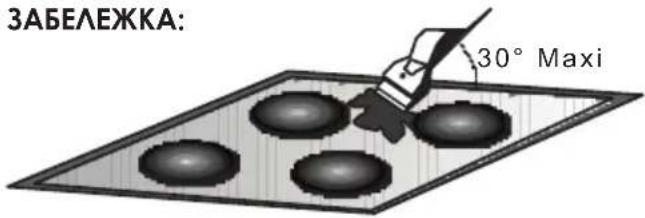

• След всяка употреба е необходимо известно почистване на плота, за да се предотврати натрупване на замърсявания и мазнини. Ако тези замърсявания бъдат оставени, те ще се нагреят повторно при използване на плота и ще изгорят, отделяйки пушек и неприятна миризма, без да се споменават рисковете от възникване на пожар.
• Никога не използвайте пара или спрей под високо налягане за почистване на уреда.
• Не докосвайте нагревателните зони по време на работа или известно време след употреба.
• Никога не приготвяйте храна директно върху стъклокерамичния плот. • Винаги използвайте подходящите готварски съдове.
• Винаги поставяйте съда в центъра на котлона, върху който готвите. Не поставяйте нищо върху панела за управление.
• Не използвайте плота като работна повърхност. Не използвайте повърхността като дъска за рязане.
• Не съхранявайте тежки предмети над плота. Ако те паднат върху плота, могат да причинят повреда. Не използвайте плота за съхранение на никакви предмети. Не плъзгайте готварски съдове по плота.
• Не е необходима допълнителна операция/настройка, за да се работи с уреда при номиналните честоти.

19 ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ 23 Монтаж 25 Електрическо свързване 27 Съвет относно готварските съдове, подходящи за плотове 28 Използване 32 Почистване и техническа поддръжка 33 Разрешаване на проблеми 34 Следпродажбено обслужване 34 Общи предупреждения 34 Защита на околната среда

Идентификационна табелка (разположена под долната обшивка на плота)

Монтирането на домакински уред е сложна операция, която, ако не се извърши правилно, може да има сериозно въздействие върху безопасността на стоки, имущество или хора. По тази причина монтирането трябва да се извършва от професионално квалифицирани лица в съответствие с техническите регулации.

В случай, че този съвет бъде пренебрегнат и инсталирането бъде извършено от неквалифицирано лице, производителят няма да носи никаква отговорност за технически повреди на уреда, независимо дали ще доведат до повреда на стоки или имущество или до нараняване на хора или животни.

След отстраняване на опаковката се уверете, че уредът не е повреден. В противен случай се свържете с търговеца на дребно или със следпродажбения отдел на производителя.

Уверете се, че мебелите, в които ще се вгражда уредът, както и всички други мебели в близост, са изработени от материали, които могат да издържат на високи температури (мин. 100 °C).

В допълнение, всички декоративни ламинати трябва да бъдат фиксирани с високоустойчиво лепило.

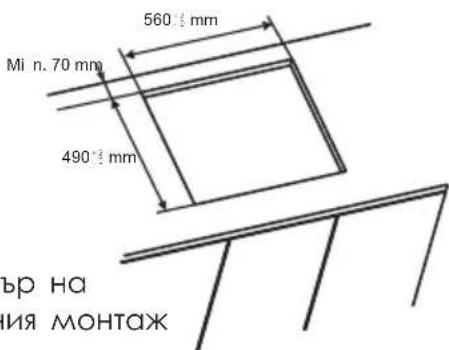

Уредът може да се монтира във вградена мебел в стандартен и изравнен режим.

Дебелината на работния плот трябва да е между 25 и 45 mm.

Периметър на изравнения монтаж

Периметър на изравнения монтаж

Забележка: Размерите на вътрешния периметър са същите като при стандартния монтаж.

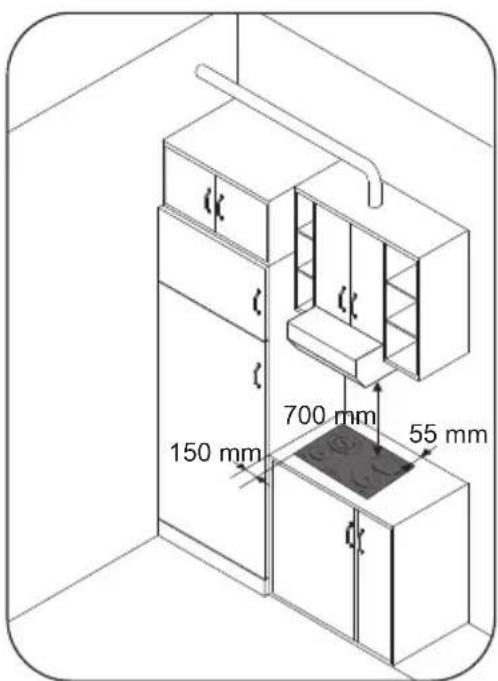

Оставете разстояние от поне 55 mm между плота и задната страна и поне 150 mm между плота и вертикалните мебели или стени от страничната страна. Ако са монтирани мебели над плота, минималното необходимо разстояние е 700 mm.

При монтиране на ширм над плота, направете справка с изискванията за монтаж, посочени за ширма, но във всеки случай разстоянието между плота и ширма трябва да е не по-малко от 700 mm.

Ако долната част на плота е в съседство с участък, който обикновено е достъпен за работа и почистване, трябва да се постави разделител на 20 mm под долната част на плота.

При монтиране на фурна под готварския плот трябва да се постави разделител и минималното разстояние между долната част на плота и фурната трябва да е не по-малко от 10 mm. Не монтирайте неохладена фурна под този плот и монтирайте фурната според нейните собствени монтажни изисквания.

С готварския плот се предоставя водоустойчив уплътнител. Монтирайте уплътнителя около долната част на плота, както е описано, и се уверете, че е правилно монтиран, за да избегнете течове в поддържащите мебели.

Нормално фиксиране:

Вземете фиксиращите скоби от плика с

принадлежности и ги завинтете в положението, показано на

долната кутия. (Не затягайте винтовете за блокиране на скобите, те трябва да се движат свободно)

- Поставете плота в централно положение в изрязания участък. - Завъртете скобите и ги затегнете напълно.

Бързо фиксиране: (в

зависимост от модела) Вземете четири пружини от плика с принадлежности и ги завинтете за долната кутия, както е показано на фигурата.

Центрирайте и вкарайте плота. Натиснете страните на плота, докато той се опре на целия си периметър.

ИЗРАВНЕН МОНТАЖ

След

проверка дали

ПОЗИЦИЯТА НА

плота е

правила,

запълнете

пролуката

между

работния плот

и готварския плот със силиконово лепило.

Изравнете силиконовия слой със скрепер

или с мокър пръст, напоен с вода и сапун,

преди да се оформи.

Не използвайте плота, докато силиконовият

слой не изсъхне напълно.

Електрическо свързване

РАЗПОЛОЖЕНИЕ 1

	A	B	C	D
РАЗПОЛОЖЕНИЕ 1	1500+900 W	1200 W 1200 W 1000+700 W

РАЗПОЛОЖЕНИЕ

1

Според модела

1. ВКЛ./ИЗКЛ.
2. +
3. "
4. ТАЙМЕР
5. Допълнителен LED индикатор за готварска зона
6. Програмен индикатор за готварска зона
7. Заключване за деца

Монтажът трябва да е съобразен със стандартите и директивите. Производителят не носи отговорност за никакви щети, които могат да бъдат причинени от неподходяща или неразумна употреба.

ПРЕДУПРЕЖДЕНИЕ: Производителят не поема отговорност за никакви инциденти или последствия от тях, които могат да възникнат по време на използване на уред, който не е свързан със земята или свързан със земя, чиято непрекъсваемост е нарушена.

Преди работа с електричество проверете напрежението на захранването, показано на електромера, настройката на прекъсвача на веригата, непрекъснатостта на заземителната връзка към инсталацията и дали предпазителят е подходящ.

Електрическото свързване към инсталацията трябва да се извърши в съответствие с номиналната мощност на уреда; това трябва да се извърши чрез пакетен изключвател.

Ако уредът има щепселна кутия, тя трябва да се монтира така, че щепселната кутия да е достъпна.

Жълто-зеленият проводник на захранващия кабел трябва да се свърже както към заземителя на електрозахранването, така и към клемите на уреда.

За всякакви въпроси относно захранващия кабел се обръщайте към следпродажбения отдел или към квалифициран техник.

Ако плотът е монтиран със захранващ кабел, той трябва да се свърже само към захранване от 220-240 V между фаза и неутрално положение.

Възможно е обаче плотът да се свърже към:

Трифазен ток 220-240 V3

Трифазен ток 380-415 V2N

За да продължите с новата връзка, следвайте инструкциите по-долу:

Преди да осъществите връзката, се уверете, че монтажът е защитен от подходящ предпазител и е снабден с проводници на достатъчно голяма секция за нормално захранване на уреда.

Обърнете плота, така че стъклената страна да е срещу работния плот, като внимавате да защитите стъклото.

Отворете капака в следната последователност:

• Отвинтете кабелната скоба „1“;
• Намерете двете уши, разположени отстрани;
• Поставете острието на плоска отвертка пред всяко от ушите „2“ и „3“, бутнете навътре и натиснете;
• Отстранете капака.

За да освободите захранващия кабел:

• Отстранете винтовете, задържащи клемната кутия, която съдържа шунтовите шини и проводниците на захранващия кабел; издърпайте захранващия кабел навън.

Действия, които трябва да бъдат извършени за осъществяване на нова връзка:

Изберете захранващия кабел в съответствие с препоръките от таблицата;

• Прокарайте захранващия кабел през скобата;
• Оголете 10 mm от края на всеки проводник на захранващия кабел, като вземете под внимание необходимата дължина на кабела за свързване на клемната кутия;
• Според монтажа и с помощта на шунтовите

шини, получени в предишната стъпка, фиксирайте проводниците, както е показано на графиката;

• Фиксирайте капака;
• Завинтете кабелната скоба.

Забележка: уверете се, че винтовете на клемната кутия са здраво затегнати.

Действия, които трябва да бъдат извършени за осъществяване на нова връзка:

• Изберете захранващия кабел в съответствие с препоръките от таблицата;
• Прокарайте захранващия кабел през скобата;
• Оголете 10 mm от края на всеки проводник на захранващия кабел, като вземете под внимание необходимата дължина на кабела за свързване на клемната кутия;
• Според монтажа и с помощта на шунтовите шини, получени в предишната стъпка, фиксирайте проводниците, както е показано на графиката;
• Фиксирайте капака;
• Завинтете кабелната скоба.

ВНИМАНИЕ:

Ако е необходимо да подмените захранващия кабел, свържете жицата в съответствие със следните цветове/кодове:

Свързване към клемите в клемната кутия

	РАЗПОЛОЖЕНИЕ"1-3-5"	РАЗПОЛОЖЕНИЕ"2-4"
ЕДНОФАЗЕН ИЛИ ДВУФАЗЕН ТОК 220-240 V~
КабелНО5V2V2F	3x2,5 mm2 3x4	mm2
ТРИФАЗЕН ТОК 220-240 V3~
КабелНО5V2V2F	4x1,5 mm2 4x1,5 mm2
ТРИФАЗЕН ТОК 380-415 V2N~
КабелНО5V2V2F	4x1,5 mm2 4x1,5 mm2

N=Неутрална PE=Земя L1/L2/I

Съвет Относно Готварските Съдове, Подходящи За Плотове

Използването на качествени готварски съдове е критично важно за получаване на най-добрите резултати от вашия готварски плот.

- Винаги използвайте качествени готварски съдове със съвършено гладки и плътни основи: използването на този тип готварски съдове ще предотврати формирането на горещи точки, водещи до залепване на храна. Плътните тенджери и тигани ще осигурят равномерно разпределение на топлината.

• Уверете се, че основата на тенджерата или тигана е суха: при пълнене на съдове с течност или използване на съдове, които са били съхранени в хладилника, се уверете, че основата на съда е напълно суха, преди да я поставите върху готварския плот. Това ще спомогне за избягване на образуването на петна по плота.

- Използвайте съдове, чийто диаметър е достатъчно широк, за да покрие напълно повърхността на котлона: размерът на съда трябва да е не по-малък от нагряващата зона. Ако е малко по-широк, енергията ще се използва при максимална ефективност.

ИЗБОР НА ГОТВАРСКИ СЪДОВЕ - Следната информация ще ви помогне да изберете готварски съдове, които са с добри работни характеристики.

Неръждаема стомана: строго препоръчвана. Особено добра с основа от сандвичева обшивка. Сандвичевата основа комбинира ползите от неръждаемата стомана (външен вид, издръжливост и стабилност) с предимствата на алуминия или медта (проводимост на топлината, равномерно разпределение на топлината).

Алуминий: препоръчва се голямо тегло. Добра проводимост. Алуминиевите остатъци понякога се появяват като надрасквания по плота, но могат да бъдат отстранени, ако бъдат почистени незабавно. Поради ниската точка на топене трябва да се използва тънък алуминий.

Лято желязо: може да се използва, но не се препоръчва. Недобри работни характеристики. Може да надраска повърхността.

Медно дъно/керамика: препоръчва се голямо тегло. Добри работни характеристики, но медта може да остави следи, които да изглеждат като надрасквания. Остатъците могат да бъдат отстранени, ако плотът се почисти незабавно. Въпреки това не оставяйте такива съдове да врят без течност. Прегретият метал може да се залепи за стъклените плотове. Прегретият меден съд ще остави

Следа, която ще образува трайно петно върху плота.

Порцелан/емайл: Добри работни характеристики само с тънка, гладка, плоска основа.

Стъклена керамика: не се препоръчва. Недобри работни характеристики. Може да надраска повърхността.

Използване

Как да изберете степен на мощност.

Чрез функцията „Задаване степен на мощност“ потребителят може да настрои максималната мощност, която може да бъде достигната от плота.

Функцията „Задаване степен на мощност“ е налична само през първите 30 секунди след включване на плота. Дори е възможно да се повтори тази настройка, като се изключи и включи захранващия кабел.

Чрез настройване на желаната максимална мощност, плотът автоматично регулира разпределението в различните зони за готвене, така че лимитът никога да не бъде превишен; с допълнителното предимство, че може да направлява всички зони без проблеми при натоварване.

Клиентът може да настрои максималната мощност на плота между 2,5 kW и максималната свързана мощност на плота. Това може да се промени в зависимост от модела. Например, ако максималната мощност на плочата е 7 kW, максималното ниво на мощност за настройка е между 2,5 kW и 7 kW.

Плотът е настроен на максимална мощност по време на покупката.

След свързването на уреда към електрическото захранване, в рамките на 30 секунди можете да настроите нивото на мощност въз основа на показаните по-долу точки:

1. Включете плота.
2. Изчакайте тактилният контрол да приключи с процеса на инициализиране.
3. Отключете контрола.

4. Преди да изминат 30 секунди след включване на котлона, докоснете за 5 секунди бутона “-” на таймера.

5. След този момент на дисплея ще се появи това съобщение: на дисплея на таймера се показва нивото на мощност, разделено на 100, а на дисплея на нагревателя – същото.

6. С помощта на бутоните ‘+’ и ‘-’ на таймера, стойността на управлението на мощността може да се регулира. Когато е избрана необходимата стойност, докоснете едновременно бутоните “+” и “-” в продължение на 5 секунди.

7. Когато този процес приключи, се чува продължителен звуков сигнал и стойностите се нулират. Може отново да започнете да задавате стойности.

8. След процеса на стартиране, на дисплея на таймера ще се покаже управлението на захранването.

След това тактилният контрол няма да ви позволи да правите комбинации, надвишаващи лимита за опцията.

Забележки:

а) Това управление на мощността е достъпно само през първите 30 секунди след включване на котлона. б) Ако този избор на управление на захранването е ВКЛ., и ако повече от 90 секунди след включване на котлона, процесът ще бъде завършен без нова стойност на захранването да бъде записана. в) Ако този избор на управление на захранването е ВКЛЮЧЕН, и ако някой бутон е докоснат, с изключение на комбинацията от таймер "+" и "-", процесът ще приключи без новата стойност на захранването да бъде записана и сензорното управление ще започне да работи както обикновено, без нулиране. г) Ако този избор на управление на захранването е ВКЛЮЧЕН, и ако някой бутон е докоснат, комбинацията от таймер "+" и "-", процесът ще приключи със записана нова стойност на захранването, ресет и сензорно управление ще започнат да работят, както обикновено.

Включване/изключване на нагряващата зона

За да включите нагревател, докоснете бутона за включване за 400 милисекунди. Ще се чуе продължителен звуков сигнал и стойността „0“ ще се появи в зоните, указваща нивото на мощността.

1) Ако етапът на готвене е в позиция, дисплеят ще се изключи автоматично след 10 секунди и ще прозвучи последователността на изключване на зоната. 2) Ако има индикация за остатъчна топлина на дисплея, който е включен, но с мощност 0, ще се появи превключваща се „0“. 3) Ако е активна функция за заключване, не можете да включите зона.

За да изключите нагревател, докоснете която и да е нагревателна зона за 1,2 секунди. Ще прозвучат 3 кратки звукови сигнала и в целевата зона няма да се появи нищо или ще се появи стойност „Н“, ако има остатъчна топлина. Зоната ще се изключи.

1) Ако етапът на готвене е в позиция 0, този дисплей ще се изключи автоматично след 10 секунди и ще прозвучи последователността на изключване на зоната. 2) Ако има индикация за остатъчна топлина на дисплея, който е изключен, ще се появи „Н“. 3) Дори ако е активна функция за заключване, можете да изключите зона. 4) Ако е активен само един нагревател и той е изключен, ще прозвучат 4 кратки звукови сигнала, указващи, че целият готварски плот е изключен.

Увеличаване/намаляване на нивото на мощност

С кратко натискане на бутони „+“ или „-“ се увеличава или намалява мощността в избраните зони: 0-1-2-3...9-P

1. С продължително натискане на бутони „+“ или „-“ нивото на мощността се увеличава/намалява непрекъснато. При бързо увеличаване мощността спира на ниво 9, а за по-високо ниво на мощността е необходимо друго кратко натискане на бутона +. При бързо увеличаване/намаляване не се чува звуков сигнал.
2. След достигане на ниво на мощността Р натискането на бутона + отново няма да промени нивото на мощността на 0. След достигане на ниво на мощността 0 натискането на бутона - отново няма

да промени нивото на мощността на Р.

1. При включена зона с ниво на мощността 0, ако зоната е гореща, 0 ще премигва на дисплея. След 10 секунди 0 ще изчезне и ще се появи постоянен дисплей на буквата „Н“.
2. Когато е избран нагревател и бутоните „+“ и „-“ бъдат докоснати едновременно, нивото на мощността ще стане „0“, но нагревателят ще поддържа избора в рамките на 10 секунди. Ако има зададен таймер за нагревател, таймерът ще се изключи. Това действие може да се извърши само в някои случаи в зависимост от конфигурацията за сензорен контрол. Следните примери са само за информация. Личният ви опит ще ви позволи да адаптирате тези настройки към вашия вкус и навици.

Двойни/тройни зони

Действието ще се извърши при натискане на бутона за заключване.

След това при всяко натискане на бутон дисплеят ще покаже „L“ за 2 секунди. Нагряването остава в същото състояние.

За да деактивирате заключването за деца, следвайте същия процес, както описан по-горе. След това ще се чуе кратък звуков сигнал и дисплеят ще покаже буквата „n“. Готварският плот ще остане незаключен.

Забележка: Автоматичното заключване за деца ще се активира 15 минути след пълното изключване на плота. Тази функция ще се задейства автоматично, но е необходимо преди това да я програмирате. Вижте точката за потребителски настройки.

Двойни/тройни зони

За да включите двоен удължен котлон, свързаната главна зона трябва вече да е включена и индикацията за ниво на мощност трябва да е повече от 0.

Първото кратко натискане на удължителния бутон включва удължения котлон. LED индикаторът над удължителния бутон се включва, ако удълженият котлон е включен.

Второто кратко натискане на удължителния бутон изключва удължения котлон.

Кратък звуков сигнал при всяко натискане на удължителния бутон.

8.2 - Тройна зона включена

Първото кратко натискане на удължителния бутон включва първия удължен котлон. Един LED индикатор над удължителния бутон се включва, ако първият удължен котлон е включен (левият LED индикатор в случай на тройна зона, средният и единствен LED индикатор в случай на двойна зона). Второто кратко натискане на удължителния бутон включва втория удължен котлон. Два LED индикатора над удължителния бутон се включват, ако първият и вторият удължени котлони са включени. Третото кратко натискане на удължителния бутон изключва първия и втория удължен котлон. Кратък звуков сигнал при всяко натискане на удължителния бутон.

ФУНКЦИЯ ПАУЗА

Защита срещу преливане

Нещо (предмет или течност) натиска бутон за повече от 5 секунди. 2 кратки звукови сигнала + 1 продължителен звуков сигнал на всеки 30 секунди, докато бутонът е натиснат. Готварският плот ще се изключи.

Този символ ще продължи да премигва, докато състоянието е активно.

Таймер

За да активирате таймера, трябва да бъде избран нагревател и неговото ниво на мощност трябва да е повече от „0“.

И в двата случая трябва да бъде избран нагревател и неговото ниво на мощност трябва да е повече от 0.

Изберете зоната за прилагане на таймер. Нивото на мощност на зоната е повече от 0. Статично се показва в зоната, за която ще бъде приложен таймер. „0 0“ в цифрите, запазени за таймера.

1) Таймерът може да се избере с клавишите „+“ или „-“. Не се чуват звукови сигнали по време на промяната.

2) Едновременното натискане на бутоните на таймера отменя таймера (променя се на 00).

3) Ако бутоните „+“ или „-“ на таймера се задържат натиснати по време на определянето, получавате достъп до бърза настройка.

4) Когато настройвате времето на таймера, е възможно да отидете от „00“ до „99“ с бутона „-“ и от „99“ до „00“ с бутона „+“.

6) След изтичане на времето и прозвучаване на звуков сигнал от плота натиснете произволен бутон и алармата и цифровата последователност ще бъдат прекратени.

7) Възможно е да регулирате времето на таймера, докато таймерът е бил задействан преди това.

8) Мощността на зоната с приложен таймер може да се промени без последствия чрез програмиране на таймера.

9) Последната минута ще бъде показана в секунди (при различни варианти е видимо само ако навлезете в програмирането на таймера през последната минута на отброяването)

10) С натискането на бутона на таймера без избрана зона и без приложен таймер към никоя зона не се извършва нищо.

11) С натискането на бутона на таймера без избрана зона и с приложен таймер към много зони, показаното чрез цифрите време се променя на ротационен принцип и показва времето, чийто дисплей на мощността е с активиран десетичен знак.

12) В зоната с приложен таймер се редуват мощност (5 секунди) и (0,5 секунди).

Оставащото време се показва в цифрите, запазени за таймера. Ако се прилага таймер към няколко зони, се показва най-малкото оставащо време и десетичният знак се показва в съответната зона.

Индикатор за остатъчна топлина (при излъчващи нагреватели -> изчислено)

Същите индикатори могат да се използват и за указание на „остатъчната топлина“. За тази цел трябва да се направи разписание

оставащо време на нагряване = f (ниво на мощността, време на работа).

Докато температурата на стъклената повърхност на готварския плот е над 65 °C (теоретична стойност), това състояние ще се покаже на съответния дисплей чрез „H“. За да се генерира температура над 65 °C, нагревателният елемент трябва да работи определено време, което зависи от нивото на мощността. След изтичане на това време предупреждението за остатъчна топлина ще се покаже, когато нагревателният елемент бъде изключен.

Автоматично изключване за безопасност

Ако нивото на мощността не бъде променено в рамките на предварително зададен период, съответният нагревател

се изключва автоматично.

Максималното време, през което даден нагревател може да остане включен, зависи от избраното ниво на готвене.

Ниво на мощността	Макс. време във включено състояние (часове)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2

ЗАБЕЛЕЖКА: Ако може да възникне ситуация на прегряване по време на работа на най-високото ниво на мощността, готварският плот автоматично ще регулира нивото на мощността, за да защити плота от прегряване.

Почистване и техническа поддръжка

Преди да извършите почистване или поддръжка на готварския плот, оставете го да се охлади.

Трябва да се използват само продукти (кремообразни почистващи препарати и скрепери), специално предназначени за стъклено-керамични повърхности. Те се предлагат в железарските магазини.

Избягвайте разливи, тъй като всичко, което попадне върху повърхността на плота, ще изгори бързо и ще направи почистването по-трудно. Повторете действието, ако е необходимо. НЯКОЛКО СЪВЕТА: Честото почистване оставя защитен слой, който е важен за предотвратяване на надраскването.

Препоръчва се да държите далеч от плота всички вещества, които могат да се разтопят, като пластмасови предмети, захар и продукти на захарна основа.

• Капнете няколко капки от специализирания почистващ продукт върху повърхността на плота.
• Изтъркайте упоритите петна с мека кърпа или леко навлажнена кухненска хартия.
• Избършете с мека кърпа или суха кухненска хартия, докато повърхността стане чиста.

Ако все още има упорити петна:

Капнете още няколко капки от специализираната почистваща течност по повърхността.

• Изстържете със скрепер, като го държите под ъгъл от 30°.
• Избършете с мека кърпа или суха кухненска хартия, докато повърхността е чиста.

Повторете действието, ако е необходимо.

НЯКОЛКО СЪВЕТА: Честото почистване оставя защитен слой, който е важен за

предотвратяване на надраскването и износването. Уверете се, че повърхността е чиста, преди да използвате готварския плот отново. За да премахнете следи от вода, използвайте няколко капки бял оцет или лимонов сок. След това избършете с попиваща хартия и няколко капки специализирана почистваща течност. Стъклокерамичната повърхност ще издържи на надраскване от готварски съдове с плоско дъно, но е винаги по-добре да ги повдигате, когато ги местите от една зона към друга.

Не използвайте гъба, която е твърде мокра. Никога не използвайте нож или отвертка. Скрепер с бръснарско ножче няма да повреди повърхността, ако се държи под ъгъл от 30°. Никога не оставяйте скрепер с бръснарско ножче там, където може да бъде достигнат от деца. Никога не използвайте абразивни продукти или почистващ прах.

Металната рамка: за безопасно почистване на металната рамка измийте със сапун и вода, изплакнете и изсушете с мека кърпа.

Промяната в цвета на стъклокерамичната повърхност не влияе на нейното функциониране или стабилност. Това обезцветяване се дължи предимно на остатъци от изгорена храна или използване на готварски съдове, изработени от материали като алуминий или мед; тези петна са трудни за премахване.

Разрешаване на проблеми

Готварските зони не излъчват

достатъчна топлина за кипване или

достатъчно изпържване на храната

Използвайте само съдове с плоско дъно.

Ако между съда и плота се вижда светлина, зоната не предава топлината правилно.

Дъното на съда трябва напълно да покрива диаметъра на избраната зона.

Готвенето е прекалено бавно

Използват се неподходящи съдове.

Използвайте само съдове с плоско дъно, които са тежки и имат диаметър най-малко равен на готварската зона.

Малки драскотини или изтърквания по

стъклената повърхност на плота

Прилага се неправилно почистване или се използват съдове с грубо дъно; частици като песъчинки или сол попадат между плота и дъното на съда. Вижте точка „ПОЧИСТВАНЕ“; уверете се, че дъната на съдовете са чисти преди употреба и използвайте само съдове с гладко дъно. Драскотините могат да бъдат избегнати само ако почистването се извършва правилно.

Следи от метал

Не плъзгайте алуминиеви готварски съдове по плота. Вижте препоръките за почистване.

Използвате подходящи материали, но все още има петна. Използвайте бръснарско ножче и следвайте препоръките в точка „ПОЧИСТВАНЕ“.

Тъмни петна

Използвайте бръснарско ножче и следвайте препоръките в точка „ПОЧИСТВАНЕ“.

Светли повърхности по плота

Следи от алуминиев или меден съд, но също и остатъци от минерали, вода и храна; те могат да бъдат премахнати с кремообразен почистващ препарат.

Карамелизиране или разтопена пластмаса по плота.

Вижте точка „ПОЧИСТВАНЕ“.

Плотът не работи или определени зони не работят

Шунтовете не са правилно позиционирани в клемната кутия.

Проверете дали връзките са правилно осъществени и дали панелът за управление е заключен. Отключете плота.

Готварският плот не се изключва.

Панелът за управление е заключен. Отключете плота.

Честота на действията по включване /изключване за зони за готвене

Циклите на включване и изключване се различават в зависимост от желаното ниво на топлина:

- ниско ниво: кратко време на работа,

- високо ниво: продължително време на работа.

Готварският плот не работи.

Проверете състоянието на предпазителите /прекъсвачите за помещението. Проверете дали няма прекъсване на електрозахранването.

Готварският плот се самоизключва.

Главният прекъсвач (бутон включване/изключване) е бил докоснат неволно или има друг предмет над някой от сензорите. Отстранете предмета и/или натиснете отново бутона.

бутон. Включете отново уреда без никакви предмети около бутоните. Въведете настройките отново.

Показване на F и цифри

Ако на дисплея се появят F и цифри, уредът е засякъл повреда. Следната таблица изброява действия, които можете да предприемете, за да

Следпродажбено обслужване

Преди да се обадите на сервизен инженер, проверете следното:

— дали щепселът е правилно вкаран и е с правилните предпазители;

Ако повредата не може да се определи, изключете уреда – не опитвайте да го

поправяте – и се обадете на сервизния център за следпродажбено обслужване.

Уредът е снабден с гаранционен сертификат, който осигурява неговата безплатна поправка в сервизния център.

Общи предупреждения

С поставяне на знака на този продукт ние потвърждаваме съответствие с всички европейски изисквания за безопасност и опазване на здравето и околната среда, които са приложими за категорията на този продукт.

Защита на околната среда

Този уред е обозначен съгласно Европейската директива 2012/19/ЕС относно отпадъци от електрическо и електронно оборудване (ОЕЕО).

ОЕЕО съдържа както замърсяващи вещества

(които могат да имат отрицателни последици за околната среда), така и базови компоненти, които могат да се използват повторно. Важно е да подложите ОЕО на специфична обработка, за да премахнете и да изхвърлите правилно всички замърсители и да възстановите и рециклирате всички материали.

Хората могат да играят важна роля при гарантиране, че ОЕЕО няма да се

превърне в екологичен проблем; важно е да следвате някои основни правила:

- ОЕЕО не трябва да се третира като битова смет.

- ОЕЕО трябва да се предаде на съответните събирателни пунктове, управлявани от общински или от регистрирани компании. В много държави може да се предлага събиране и извозване на ОЕЕО по домовете. В много държави, когато купувате нов уред, старият може да се върне на търговеца на дребно, който трябва да го вземе безплатно в замяна на новия уред, доколкото уредът е от еквивалентен тип и има същите функции както предоставения.

Дисплей-на нагре Повреда		Действие
F0	Софтуерна грешка в сензорната контрола.	Ако е възникнала грешка, извадете и включете отново щепсела на готварския плот към електрозахранването. Ако грешката продължава, се свържете с центъра за следпродажбено обслужване. Ако грешката изчезне внезапно при нормална работа, се свържете с центъра за следпродажбено обслужване.
Fc	Зоната със сензорен контрол е твърде гореща и е изключила всички нагреватели.	Изчакайте, докато температурата се снижи, плотът за готвене ще бъде възстановен, когато температурата достигне нормална стойност. Когато съобщението изчезне, плотът може да се използва отново.
Ft	Температурният сензор на сензорната контрола може да е повреден.	Изчакайте, докато температурата спадне. Ако съобщението продължава да се показва, след като температурата е достигнала нормална стойност, се свържете с центъра за следпродажбено обслужване.
FE	Температурният сензор на сензорната контрола може да е повреден.	Изчакайте, докато температурата спадне. Ако съобщението продължава да се показва, след като температурата е достигнала нормална стойност, се свържете с центъра за след retardбено обслужване.
Fb	Прекалена чувствителност на някой от бутоните.	Вижте дали готварският плот е монтиран правилно. Уверете се, че бутоните докосват правилно стъклената повърхност.
FU / FJ	Грешка в сигурността на клавиатурата	Тази грешка е самопроверка на клавиaturата. Тя изчезва, когато автоматичната проверка върне сигурна стойност. Ако грешката продължава, се свържете с центъра за след retardбено обслужване.
FA	Грешка в сигурността на клавиaturата	Тази грешка е самопроверка на софтуера. Тя изчезва, когато автоматичната проверка върне сигурна стойност. Ако грешката продължава, се свържете с центъра за след retardбено обслужване.
FC / Fd	Грешка в сигурността на клавиaturата	Тази грешка е самопроверка на софтуера. Тя изчезва, когато автоматичната проверка върне сигурна стойност. Ако грешката продължава, се свържете с центъра за след retardбено обслужване.
Fr	Грешка в сигурността на клавиaturата	Може да има проблем в управляващата верига на някое реле. Извадете щепсела на готварския плот от контакта, изчакайте една минута и включете отново. Ако грешката продължава, се свържете с центъра за след retardбено обслужване.

Производителят не носи отговорност за никакви неточности в резултат на печатни или транскрипторни грешки, съдържащи се в тази брошура. Ние си запазваме правото да извършваме модификации по продуктите както е необходимо, включително в интерес на потреблението, без да изключваме характеристиките, свързани с безопасността или функционирането.
