Тип продукт	Високонапорен почистващ уред
Марка	KARCHER
Модел	HD 5 17 C PLUS
Размери (Д × Ш × В)	360 × 375 × 925 mm
Тегло (без аксесоари)	27 - 29 kg
Електрическо захранване	220-230 V, 1~50/60 Hz, 2,8-3,2 kW
Защита	IPX5
Работно налягане	16-17 MPa
Максимално налягане	18-21,5 MPa
Дебит на водата	8,3-10 l/min
Макс. температура на захранването	60 °C
Мин. дебит на захранването	12 l/min
Засмукване на препарат	0-0,6 l/min регулируемо
Тип масло	SAE 15W40
Капацитет на маслото	0,35 l
Ниво на шум (LpA)	70-72 dB(A)
Вибрации (ръка-рамо)	< 2,5 m/s²
Основни функции	Високонапорно почистване, инжектиране на препарат, непрекъснато регулиране на налягане/дебит, автоматично спиране (пресостат)
Предпазни устройства	Предпазен лост на пистолета, разтоварващ клапан, пресостат
Поддръжка	Седмична проверка на нивото на масло и филтрите, годишна смяна на маслото или след 500 часа
Резервни части	Оригинални аксесоари и резервни части на KARCHER налични

Често задавани въпроси - HD 5 17 C PLUS KARCHER

Как да използвам препарата с високонапорния почистващ уред?

Поставете инжектора в положение CHEM (нисконалноструйна струя). Потопете смукателния маркуч в препарата и настройте дозиращия клапан на желаната концентрация. Напръскайте върху сухата повърхност, оставете да подейства, без да изсъхне, след това изплакнете с високонапорна струя.

Кои са основните указания за безопасност?

Никога не насочвайте струята към хора, животни, електрически инсталации или самия уред. Използвайте разделител на системата, съответстващ на EN 12729 тип BA, върху водопроводната мрежа за питейна вода. Винаги изключвайте щепсела преди всяка намеса.

Как да изпразня въздуха от уреда преди употреба?

Развийте инжектора. Включете уреда, докато водата изтича без мехурчета. Ако е необходимо, работете 10 секунди и повторете. Изключете уреда и завийте отново инжектора.

Какво да направя, ако уредът не достигне налягане?

Проверете дали инжекторът е в положение високо налягане. Почистете или сменете дюзата. Изпразнете въздуха. Проверете водния дебит (мин. 12 l/min) и почистете входния филтър. Ако проблемът продължава, свържете се с отдела за следпродажбено обслужване.

Как да поддържам помпата и маслото?

Проверявайте нивото на масло всяка седмица чрез индикатора. Ако маслото е млечно, свържете се с отдела за следпродажбено обслужване. Сменявайте маслото (SAE 15W40, 0,35 l) годишно или след 500 часа работа. Източете, като наклоните уреда напред.

Мога ли да използвам удължителен кабел?

Да, но трябва да бъде подходящ: минимално сечение 2,5 mm² за 30 m, напълно размотан. Уверете се, че е одобрен за външна употреба и че щепселите са водоустойчиви.

Как да съхранявам уреда през зимата, за да избегна замръзване?

Съхранявайте уреда на защитено от замръзване място. Ако това не е възможно, изпразнете водата, след това изпомпвайте антифриз на основа на гликол (автомобилен тип) за максимум 1 минута, докато помпата и тръбопроводите се изпразнят.

Какво да направя, ако помпата тече?

3 капки вода на минута са допустими. Ако течът е по-голям, накарайте уреда да бъде проверен от оторизиран сервиз. Също така проверете уплътнението на връзките.

Как да транспортирам високонапорния почистващ уред?

За дълги разстояния го теглете за кормилото. За носене сгънете кормилото и използвайте дръжките (никога кормилото). Закрепете го срещу плъзгане при транспорт в превозно средство.

Къде мога да намеря резервни части?

Използвайте изключително оригинални аксесоари и части на KARCHER. Посетете уебсайта www.kaercher.com в раздела 'Сервиз' или се обърнете към оторизиран дилър. Избор на най-често срещаните части е даден в края на ръководството.

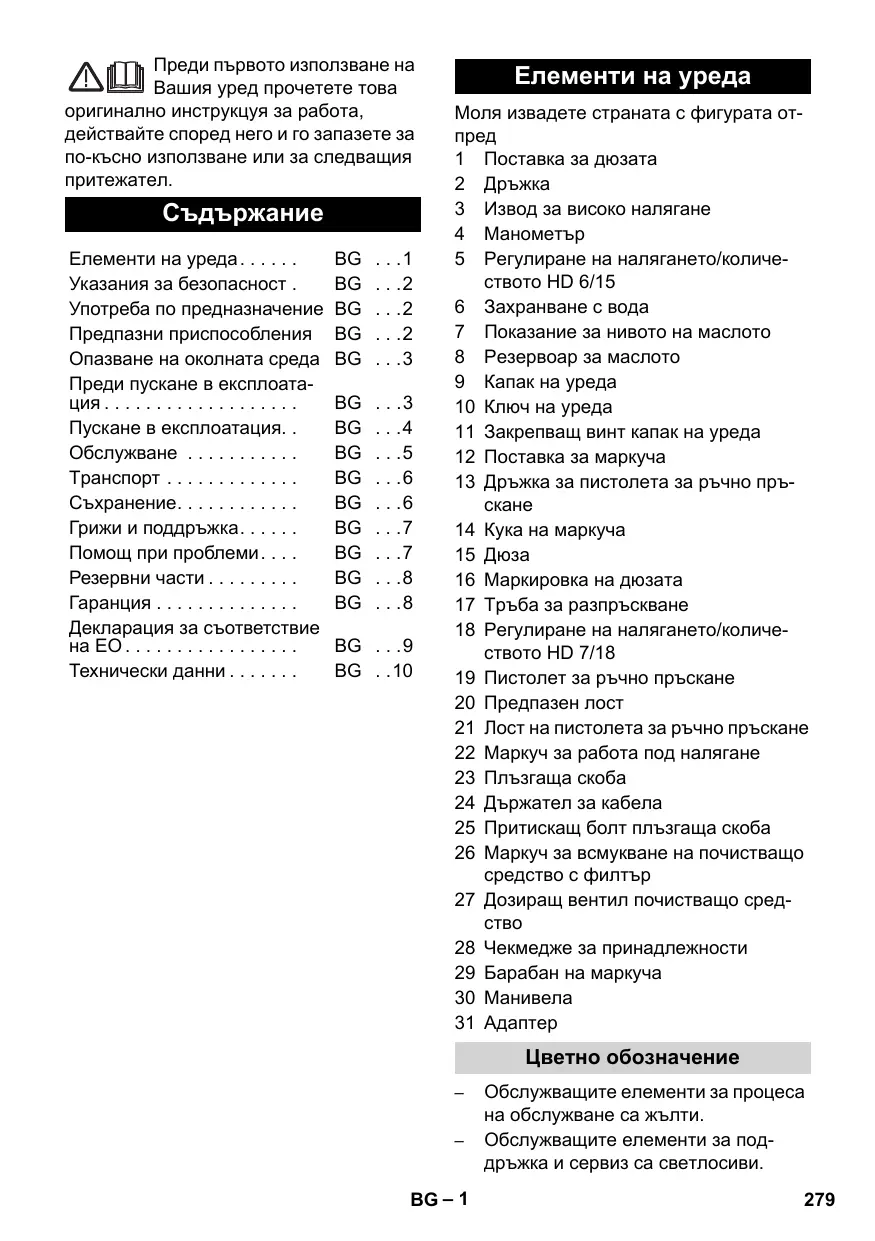

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD 5 17 C PLUS KARCHER

CHN	Плосkaсттуя снистая-не (CHEM) за работа с почостваши средства пли поочства с малко налгаганe
	Плосkaсттуя по Виско налгаганe (25°) за замърсан- няс гоглма пlosц

Pa60Ta c noUncTbau n CpeIcTba

IpeynpeKdeHue

Henodxodayumeneoucmeaucpedcmoe
moam da noepedymyeda u obekmume,
koimce noucmbam.Ja ce u3non3aem
camo noucmeaucpedcmea, koumo ca
no3eolenu om Karcher.Cna3aeume npenopbkmute 3a dozupahe u yka3anuraHa
noucmbauime cpedcmba.3a da uadume okonhama cped, noxdoxdaume necemenuo KbM noucmeauomcpedcmbo.
Cna3aeume yka3anuraMa 3a be3onacnocm
3a noucmeauime cpedcmba.

IounCTBaunTe cpeDcTBa Ha Kdrcher rapaHTnpaT pa0Ta 63 noBpeu. MoJ noNCKaIte CbBET N3NCKaIte HauJa KaTajIO IJIN INHΦopMaζHOHNHe HJInCTU 3a NOChCTBaunTe cpeDcTBa.

Ia ce n3BaDn BCMyKBaUma Mapkyu no-uctBaU npenapaT.
OkaheTe Mapkyua 3a BCMyKbaHe Ha noYnCTBaIoo CpeIcTBO B CbD C NoYnCTBaIIO CpeIcTBO.
NocTaBeTe ro Ha ,CHEM".
I03npaunBBeHTnI 3a NOnHCTBaIcO CpeIcTBO Da Ce NocTaBn Ha JeJaHaTa KOHcEHTpaun.

PpenOpbUHTeJIeH MeToI Ha NoCHCTBaHe

→ H nanopbckaTe cyxaTaNOBbpxHOCCT MaNko npenapat 3a NOUcTBAHe N OCTaBeTe Da NoDeiCTBa (HO Da He N3cbXba).
OTMnIe OTdEInaTa Ce MpbCOTnB CbC CNHa CTpy NOI HAnraHe.
→ Cné ekcπloaataúnnotoneTeΦnltpaBчnta BODa.3aBbpteteD03npa-ⅢNBAHTINHaHai-BnCOKA KOHcHTpaɪŋHaNoCHCTBaIOTO cpeCDtBO.CTaptnpaiTe ypeJa nΠakHeTe eEHa MInHyTa C NtTa BODa.

PpeKbcBaHe Ha pa6oTa

OcboboJeTe IocTa Ha NICTOneta 3a pIbHNO npbckaHe, ypeIbT Ce INKJIIOUyBa.
OTHOBO n3dbpnaite JIOCTa Ha nIcToJIeta 3a pBHyNO npbCKaHe, ypeIbT OTHOBO Ce BKNIOUyBa.

I3KIOUOte ypea

→ NocTabeTe KInuHa Ha ypeHa Ha,0"
→ИЗваде TeцпеслаоТКоНтakт.
→ 3aTbopeTe BxOJa 3a BOJaTa.
3aDénCTBaIte NmCTOJeta 3a npbckaHe Ha pbka,doKaTo ypeJa octaHe 6e3 HaJIraHa.
3aDééCTBaIe TpeDnA3HnJNoCTHa NICTOLeTa 3a pBvHo npbCKaHe, 3a Da OCSHypIte NoCTa Ha NICTOLeTa IpOTNB HENPeDnHaMepeHO 3aDééCTBaHe.

CbXpaHHe Na ypea

→Пистолета3a рьчно пьсканеда сеспостави В држача.
Mapkya 3a pa60Ta noi HanaTae da ce 3aBne i Da Ce 3aKaun Hnd nocTabka-Ta 3a Mapkya. IJIIN

Mapkya 3a pa60Ta nOД hAnIraHe da ce habHe Na 6apab6aHa 3a Mapkya.Да ce Bkapa npbJxKaTa Na MaHnBeJaTa, 3a da ce 6JIOKpA 6apab6aHa Na Mapkya.

→Письeннтелпякбел da ce ha-BVE OKOLO nbpkaч ha MaHNBenata.
→Да ce 3akpenи uekepa c MOHTnpaHnKlnn.

3aunTa oT 3ampb3BaHe

IpeynpexkdeHue

Ipu 3ampb3eaHe HanaHIO u3npa3HeHnua om boda ypeo ue bde pa3pywe. Ypea da ce cbxpaHraHa Macto, KbJeTo He MoKe Da 3ampb3He.
