Anomalies et remèdes, 20

à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l'huile ou de la graisse sur un foyer est dangereux et risque d'entraîner un incendie. || ne faut JAMAIS essayer d'éteindre une flamme ou un incendie avec de l'eau ! Il faut éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION : Risque d'incendie : ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet appareil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

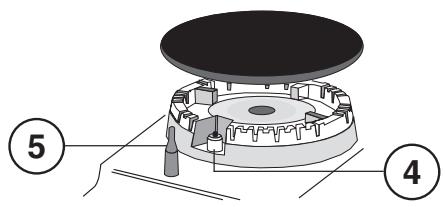

+ DISPOSITIF DE SÉCURITÉ en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

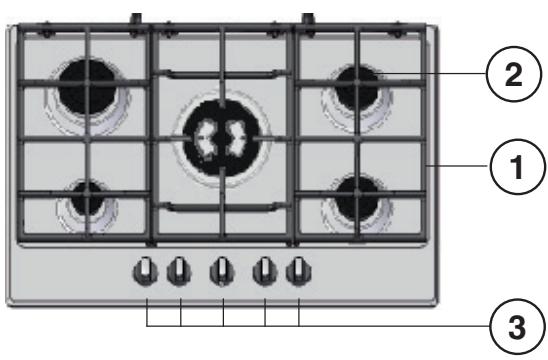

Descripciôn del aparato

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Conditions réglementaires d'installation

! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui

sont aérés en permanence, selon les Normes Nationales en vigueur.

Il faut observer les conditions suivantes:

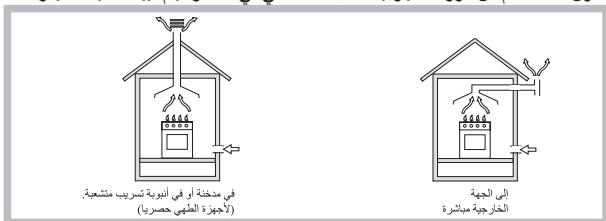

+ La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.

En cas de cheminée ou conduit de fumée ami

{réservé aux spparais de cuisson)

+ La pièce doit prévoir un système qui consent un apport d'air nécessaire

à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m‘/h par KW de puissance installée.

Le système peut être réalisé en prélevant

l'air directement de l'extérieur du bâtiment au

moyen d'un conduit d'au moins100 cm? de section utile qui ne risque pas d'être bouché accidentellement.

Agrandissement de la fissure rire La port et le so

+ Une utilisation intensive et prolongée de l'appareil peut nécessiter d'une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre

Stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.PL doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

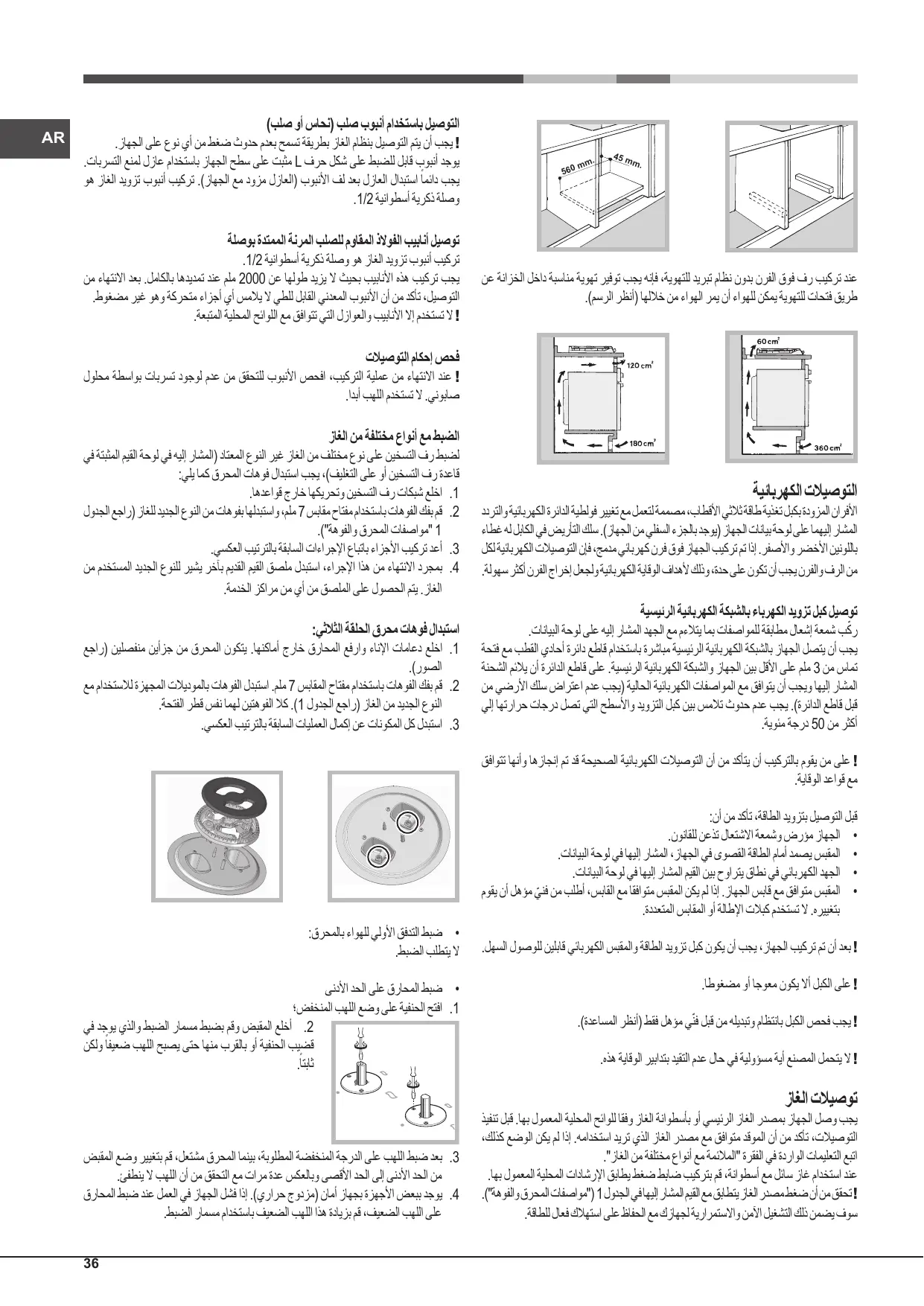

En cas d'installation de la table de cuisson sous

es | un élément haut, ce demier devra être monté à

+ au moins 700 mm de distance du plan. £ 60m min. É pl Ë È Ë $ nn — 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets

555 mm Pour une application correcte, s'assurer que les surfaces à sceller sont propres, sèches et sans traces de graisses/huiles.

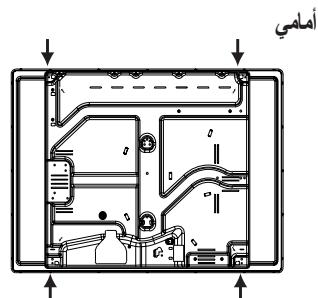

Schéma de fixation des crochets

N Position du crochet pour top Position du crochet pour top

Raccordement électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur).

Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

{L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

+ la prise est bien munie d'une terre conforme à la loi;

+ la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique:

+ latension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

+ la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez nirallonges ni prises multiples.

!Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.

{N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

{Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut

changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez- les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1

“Caractéristiques des brûleurs et des injecteurs”).

3. Remontezles différentes parties en effectuant les opérations dans le sens inverse.

4. En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Remplacement des injecteurs du brûleur Triple couronne

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures) ;

2. Dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau

1). Les deux injecteurs sont percés des mêmes trous.

3. Remonter les composants dans le sens inverse du démontage.

Réglage de l'air primaire des brûleurs

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

1. Placez le robinet sur la position de minima; ' 2. Déposez la manette et tournez la vis de ë réglage positionnée à l'intérieur ou sur le L côté de la tige du robinet jusqu'à ce que vous è obteniez une petite flamme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz

(thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

L'En cas de gaz liquides, il faut visser à fond la vis de réglage.

LEn fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

{Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

Les tables de cuisson sont équipées de réglage de puissance “ discret * permettant de régler avec précision la flamme jusqu'à 5 niveaux différents.

Grâce à ce système, les tables à gaz permettent de toujours obtenir les mêmes résultats pour chaque recette car il est plus simple de repérer avec précision le niveau de puissance optimal pour le type de cuisson choisi.

Chaque manette permet de régler le brûleur sélectionné comme suit :

Maximum Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

LEn cas d'extinction accidentelle des flammes du brûleur, toumez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur toumez la manette dans le sens des aiguilles d'une

montre pour la ramener en face du symbole ‘e”.

Réglage “ discret “ de la flamme

Ilest possible de régler à l'aide de la manette 5 niveaux de puissance pour le brûleur choisi.

Pour passer d'un niveau à l'autre, il suffit de tourner la manette vers le niveau choisi.

Un déclic /clic signale le passage d'un niveau

Le niveau sélectionné est signalé par le symbole correspondant (symboles Ü11.6) les et, sur les tables équipées d'afficheur, par allumage des

LED (5 = puissance max. ; 1= puissance min.). Ce système assure un réglage parfait de la flamme et permet de toujours obtenir le même résultat de cuisson car il est plus facile de régler le niveau de puissance désiré.

Conseils pratiques pour l’utilisation des brûleurs

+ D'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.

+ De toujours utiliser des casseroles à fond plat et avec couvercle.

+ De tourner la manette dans la position minimum au moment de l'ébullition.

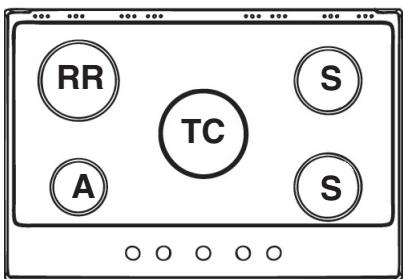

Brûleurs 9 Diamètre de récipients (cm)

Rapide Réduit (RR) 24-26 Semi Rapide (S) 16-20 Supports de la poêle soient bien fixés et que chaque poêle soit centrée sur son brûleur.

+ Les poignées des poêles doivent être alignées avec les barres de support.

*__ Les poignées des poêles doivent être positionnées de façon à ne pas dépasser de l'avant de la cuisinière.

L'aspect le plus variable en termes de stabilité des casseroles peut

être la casserole elle-même (ou son positionnement durant son utilisation). Des casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur, avec les poignées positionnées en ligne avec l'un des fers de la grille offrent bien sûr le maximum de stabilité.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

+ Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

+ Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.

+ Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.

Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

+ Evitez quelle cordon d'alimentation d'autres petits électroménagers touche

à des parties chaudes du four.

*__Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés

+ Contrôlez toujours que les manettes sont bien dans la position “e”/o” quand l'appareil n'est pas utilisé.

+ Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

+ N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.

+ En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes intemes pour tenter de réparer l'appareil. Contactez le service d'Assistance

+ S'assurer que les enfants ne jouent pas avec l'appareil.

+ Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

* Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

+ La Directive Européenne 2012/19/EU sur les Déchets des Equipements

Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la “poubelle barrée” est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l’environnement

+ Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d'eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d'énergie.

+ Utilisez exclusivement des casseroles et poêles à fond plat.

+ Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d'utiliser un autocuiseur qui est deux fois plus rapide et

économise un tiers de l'énergie.

Nettoyage et entretien

+ Nettoyez les parties émaillées et en verre à l'eau chaude en utilisant un peu de détergent neutre.

+ Siles surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne sèche.

+ Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Eliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.

+ Nettoyez l'inox uniquement avec un chiffon doux ou une éponge.

+ N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.

+ N'utilisez pas d'appareils de nettoyage à la vapeur.

+ N'utilisez pas de produits inflammables.

+ Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

+ Nettoyez les parties émaillées et en verre uniquement avec un chiffon doux ou une éponge.

+__Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.

+ Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif.

Veillez à éliminer soigneusement tous les résidus d'aliments et assurez- vous qu'aucune des ouvertures des brûleurs n'est obstruée.

+ Réinstallez les brûleurs etles chapeaux des brûleurs dans leurs logements respectifs.

+ Surles modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyezles à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu d’aliment à l'aide d'un cure-dent ou d'une aiguille.

{Pour ne pas endommager le dispositif d'allumage électrique, actionnez- le uniquement lorsque les brûleurs ont été remis en place.

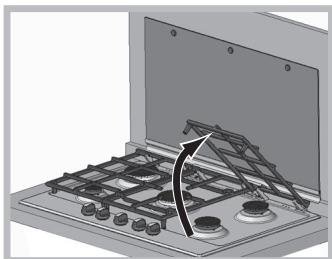

{Pas besoin de retirer les grilles pour nettoyer la surface du plan de cuisson.

Grâce à leur système de support, il suffit de soulever les grilles et de les garder dans cette position ou des les faire pivoter pour les poser sur un support arrière.

Attention à ne pas poser les grilles chaudes sur l’éventuel couvercle en verre pour éviter que les caoutchoucs sur le verre s’abîment.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourme difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien.

Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s’allume pas ou la flamme n’est pas uniforme.

Avez-vous contrôlé si :

+ les orifices de sortie du gaz ne sont pas par hasard bouchés.

+ les pièces amovibles composant le brûleur sont bien montées correctement.

+ _ilya des courants d'air dans les environs du plan de cuisson

+ vous avez bien appuyé à fond sur la manette.

+ vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.

+ les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

+ les orifices de sortie du gaz ne sont pas par hasard bouchés

+ _ilya des courants d'air dans les environs du plan de cuisson

+ les minima n'ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

+ le fond de la casserole est parfaitement plat

+ la casserole est bien placée au centre du brûleur

+ la position des grilles n'a pas par hasard été inversée.

Limpieza de la superficie de la placa

+ Todas las partes esmaltadas y vitrificadas deben limpiarse con agua tibia y una soluciôn de jabôn neutro.

+ Las superficies de aceroinoxidable pueden mancharse debido a la cal del agua o al uso de detergentes abrasivos que se dejan en contacto durante mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.) antes de que se sequen.
