PCN 752 T/IX/A - موقد HOTPOINT - دليل المستخدم المجاني

نوع المنتج	موقد غاز مدمج
العلامة التجارية	Hotpoint
الموديل	PCN 752 T/IX/A
عدد الشعلات	6 (2 سريعة، 1 شبه سريعة، 1 مساعدة، 1 تاج ثلاثي، 1 لهب مزدوج)
(RR) شعلة سريعة	قدرة اسمية 2.6 كيلوواط، قطر 100 مم
(S) شعلة شبه سريعة	قدرة اسمية 1.65 كيلوواط، قطر 75 مم
(A) شعلة مساعدة	قدرة اسمية 1.0 كيلوواط، قطر 55 مم
(TC) شعلة تاج ثلاثي	قدرة اسمية 3.3 كيلوواط، قطر 130 مم
(DCDR) شعلة لهب مزدوج	داخلي 0.9 كيلوواط، خارجي 4.1 كيلوواط
التيار الكهربائي	230 فولت ~ 50 هرتز
تغذية الغاز	غاز طبيعي (G20) أو غاز البترول المسال (بيوتان/بروبان) - قابل للتكيف
الأبعاد (الطول × العرض × الارتفاع)	75 × 51 × 4.5 سم (تقريبًا)
الوزن	حوالي 12 كجم
مادة السطح	فولاذ مقاوم للصدأ ومينا
نوع الإشعال	إلكتروني مدمج (شمعة)
الأمان	جهاز أمان اللهب (ثرموكبل) على كل شعلة
التنظيف	شبكات وأغطية وشعلات قابلة للإزالة للتنظيف اليدوي
الصيانة	حاقنات قابلة للاستبدال، ضبط التدفق الأدنى ممكن
فئة التثبيت	الفئة 3
التركيب	توصيل الغاز والكهرباء بواسطة فني معتمد

الأسئلة الشائعة - PCN 752 T/IX/A HOTPOINT

كيف أشعل الموقد؟

اضغط على المقبض المقابل بالكامل وأدره عكس اتجاه عقارب الساعة إلى الوضع الأقصى. في الموديلات المزودة بإشعال إلكتروني، تضيء الشمعة تلقائيًا. استمر في الضغط على المقبض لمدة 2-3 ثوانٍ لتفعيل أمان الثرموكبل.

ماذا أفعل إذا لم تشتعل شعلة؟

تحقق من توصيل الغاز والكهرباء بشكل صحيح. نظف فتحات الموقد بإبرة. تأكد من تركيب أجزاء الموقد بشكل صحيح. إذا استمرت المشكلة، اتصل بخدمة ما بعد البيع.

كيف أتكيف الموقد مع غاز المدينة أو غاز البترول المسال؟

يجب استبدال الحاقنات بتلك المناسبة للغاز الجديد (انظر الجدول في الدليل). بالنسبة لغاز البترول المسال، يجب أيضًا ربط برغي ضبط الحد الأدنى بالكامل. استخدم منظم ضغط متوافق.

ما أقطار الأواني المستخدمة؟

استخدم أواني ذات قاعدة مسطحة. الأقطار الموصى بها: شعلة سريعة 24-26 سم، شبه سريعة 16-20 سم، مساعدة 10-14 سم، تاج ثلاثي 24-26 سم، لهب مزدوج داخلي 10-14 سم وخارجي 26-28 سم.

كيف أنظف سطح الطهي؟

نظف الأسطح المطلية بالمينا والفولاذ المقاوم للصدأ بالماء الساخن ومنظف محايد. يمكن فك الشبكات والشعلات للتنظيف اليدوي. لا تستخدم منتجات كاشطة أو منظف بخار.

ماذا أفعل إذا انطفأ اللهب بعد تحرير المقبض؟

استمر في الضغط على المقبض لفترة أطول (3-5 ثوانٍ) حتى يسخن الثرموكبل. إذا لم يكن ذلك كافيًا، نظف الثرموكبل وتأكد من عدم انسداد فتحات الموقد.

هل يمكن تثبيت الموقد فوق فرن؟

نعم، بشرط وجود تهوية كافية. يجب أن يتم التركيب بواسطة متخصص. يجب أن يكون التوصيل الكهربائي للموقد والفرن منفصلاً.

كيف أضبط التدفق الأدنى للموقد؟

اضبط الصنبور على الوضع الأدنى، أزل المقبض وأدر برغي الضبط (داخلًا أو على جانب العمود) حتى تحصل على لهب صغير منتظم. بالنسبة لغاز البترول المسال، اربطه بالكامل.

ماذا أفعل إذا كانت الأواني غير ثابتة على الشبكات؟

تحقق من وضع الشبكات بشكل صحيح وأن الأواني لها قاعدة مسطحة تمامًا. ركز القدر جيدًا على الموقد. يجب أن تكون المقابض محاذية لقضبان الدعم.

أين أجد الرقم التسلسلي للجهاز؟

يوجد الرقم التسلسلي (S/N) والموديل (Mod.) على اللوحة التعريفية الملصقة أسفل سطح الطهي. احتفظ بهذه المعلومات لأي طلب دعم.

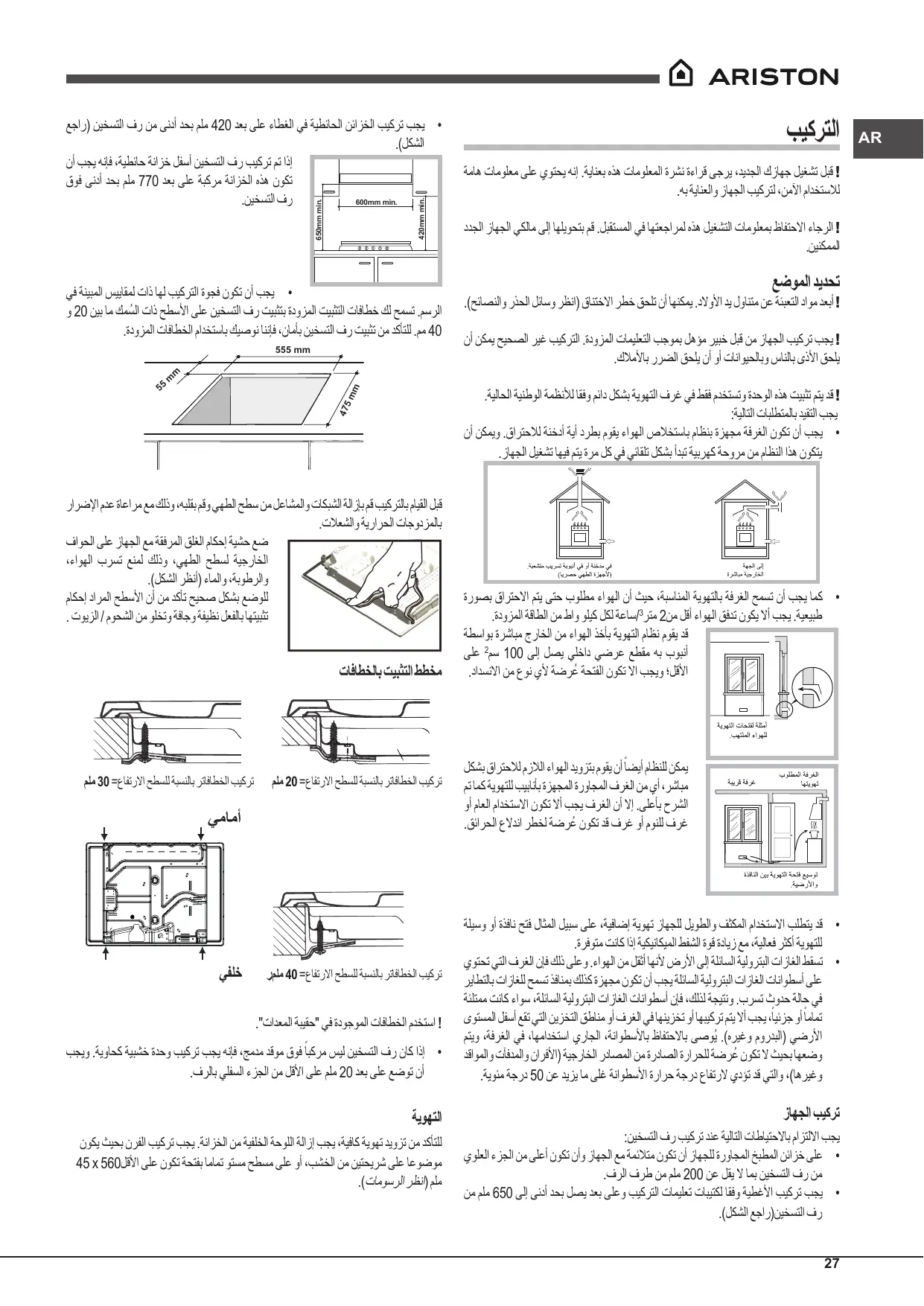

دليل المستخدم PCN 752 T/IX/A HOTPOINT

الإستعمال الحرفية
الإستعمال الحرفية	الإستعمال الحرفية
الإستعمال الحرفية	الإستعمال الحرفية
الإستعمال الحرفية	الإستعمال الحرفية
2009/125/EC EN-30-2-1	الإستعمال الحرفية

jll

iui iie iie aie eaiie 1

j 1

الإستعمال			الإستعمال						1 الحرفicit
*الإستعمال(الإستعمال)	苟戈1/100(PLEM)	الإستعمالالترجمة*(P.C.S)	*苟戈(الإستعمال)	苟戈1/100(PLEM)	苟戈1/100(PLEM)	苟戈1/100(PLEM)	苟戈(الإستعمال)	苟戈1/100(PLEM)	苟戈1/100(PLEM)	苟戈1/100(PLEM)	苟戈1/100(PLEM)
			**	***	(PLEM)
248	122(H3)	2,60	186	189	80	39	2,60	0,70	100	(RR) مصحيىمانيتة(الإستعمال)	سcury
157	96(Z)	1,65	118	120	64	28	1,65	0,40	75	(S) نصف耐用(الإستعمال)	سcury
95	79(6)	1,00	71	73	50	28	1,00	0,40	55	(A) صحيى(الإستعمال)	سcury
343	103x2	3,60	236	240	65x2	61	3,30	1,50	130	(TC) صحيىمانيتة(الإستعمال)	سcury
86	74	0,90	64	65	44	28	0,90	0,40	36	(الإستعمال) مصحيىمانيتة(الإستعمال)	سcury
390	110x2	4,10	293	298	70x2	61	4,10	1,50	130	(الإستعمال) مصحيىمانيتة(الإستعمال)	سcury
201725			372545	28-302035	(الإستعمال) مصحيىمانيتة(الإستعمال) مصحيىمانيتة(الإستعمال) مصحيىm					سcuryالإستعمال	سcury

jie - jy 1013,25 a y 15

50,37 = P.C.S. 2

49,47 = P.C.S. 1
