PCN 642 T/IX/A - موقد HOTPOINT - دليل المستخدم المجاني

نوع المنتج	موقد غاز قابل للتثبيت في الخزانة
العلامة التجارية	Hotpoint
الموديل	PCN 642 T/IX/A
عدد الشعلات	4 (سريع مخفض، نصف سريع، مساعد، ثلاثي التاج) أو 5 حسب الإصدار
الطاقة القصوى الإجمالية	8,55 كيلوواط (غاز طبيعي G20)
أنواع الغاز المتوافقة	غاز طبيعي (G20/G25)، بيوتان، بروبان
التغذية الكهربائية	230 V ~ 50/60 Hz
أبعاد التثبيت (الطول × العمق)	560 x 480 مم
الوزن التقريبي	15 كجم
الإشعال	إلكتروني مدمج بالمقابض
الأمان	جهاز أمان (مزدوجة حرارية) يقطع الغاز في حالة انطفاء اللهب
مادة السطح	فولاذ مقاوم للصدأ
شبكات دعم القدور	من الفولاذ، قابلة للإزالة
التنظيف	شعلات وشبكات قابلة للفك، تنظيف يدوي بالماء الساخن ومنظف معتدل
صيانة الصنابير	الاستبدال بواسطة فني معتمد في حالة الانسداد
توصيل الغاز	وصلة ذكر أسطوانية 1/2 غاز، قابلة للتكيف مع الغاز المسال أو الطبيعي
التوصيل الكهربائي	كابل ثلاثي الأقطاب مع أرضي، مقبس معياري
التركيب	تثبيت في الخزانة مع أختام عزل، تهوية مطلوبة
فئة الجهاز	الفئة 3 (قابل للتثبيت)
الاستخدام المخصص	منزلي، غير احترافي
قابلية الإصلاح	قطع غيار متاحة عبر خدمة ما بعد البيع المعتمدة

الأسئلة الشائعة - PCN 642 T/IX/A HOTPOINT

كيفية إشعال شعلة على موقد هوت بوينت PCN 642 T/IX/A؟

اضغط على المقبض المقابل بالكامل وأدره عكس اتجاه عقارب الساعة إلى أقصى وضع. في الطرز المزودة بإشعال إلكتروني، تحدث الشرارة تلقائيًا. إذا كان الجهاز مزودًا بجهاز أمان، استمر في الضغط على المقبض لمدة 2-3 ثوانٍ بعد الإشعال لتفعيل المزدوجة الحرارية.

ماذا تفعل إذا كان لهب الشعلة غير منتظم أو لا يشتعل؟

تحقق من عدم انسداد فتحات خروج الغاز. نظفها بإبرة أو عود أسنان. تأكد من أن قطع الشعلة مثبتة بشكل صحيح. تجنب تيارات الهواء بالقرب من الموقد. إذا استمرت المشكلة، اتصل بفني معتمد.

كيفية تنظيف الشعلات والشبكات؟

أزل الشبكات والأغطية والشعلات. اغسلها يدويًا بالماء الساخن ومنظف غير كاشط. اشطف وجفف جيدًا. تأكد من أن فتحات الشعلات غير مسدودة. أعد التركيب مع وضع الشبكات بشكل صحيح.

هل يمكنني استخدام منظف بالبخار لتنظيف الموقد؟

لا، يُمنع منعًا باتًا استخدام منظف بالبخار أو عالي الضغط. قد يتسبب ذلك في تلف الجهاز. استخدم قطعة قماش ناعمة مع منظف معتدل.

ما أقطار القدور التي يجب استخدامها لكل شعلة؟

للشعلة السريعة المخفضة (RR): 24-26 سم. النصف سريعة (S): 16-20 سم. المساعدة (A): 10-14 سم. ثلاثية التاج (TC): 24-26 سم. استخدم دائمًا قدورًا ذات قاع مسطح مع غطاء للحصول على أفضل كفاءة.

ماذا تفعل إذا انطفأ لهب شعلة عن طريق الخطأ؟

أدر المقبض فورًا إلى وضع الإيقاف (رمز • أو ○) وانتظر دقيقة واحدة على الأقل قبل محاولة إعادة الإشعال. لا تترك شعلة مضاءة دون مراقبة.

كيفية تكييف الموقد مع نوع غاز آخر؟

استبدل حاقنات الشعلات بتلك المطابقة للغاز الجديد (انظر جدول المواصفات). اضبط الإعداد الأدنى إذا لزم الأمر. يجب أن تتم هذه العملية بواسطة متخصص معتمد.

هل يمكنني تركيب الموقد فوق الفرن؟

نعم، بشرط أن يكون الفرن مزودًا بتهوية مناسبة. يجب أن يكون التوصيل الكهربائي للموقد والفرن منفصلاً. احترم مسافات الأمان الدنيا الموضحة في الدليل.

ماذا تفعل إذا كانت القدور غير مستقرة على الشبكات؟

تحقق من أن قاع القدر مسطح ومتمركز فوق الشعلة. تأكد من أن الشبكات في موضعها الصحيح. استخدم أوعية مناسبة لقطر الشعلة.

كيفية صيانة صنابير الغاز؟

إذا أصبح الصنبور صلبًا أو مسدودًا، لا تجبره. اتصل بفني معتمد لاستبداله. يُنصح بالصيانة الدورية من قبل متخصص لضمان السلامة.

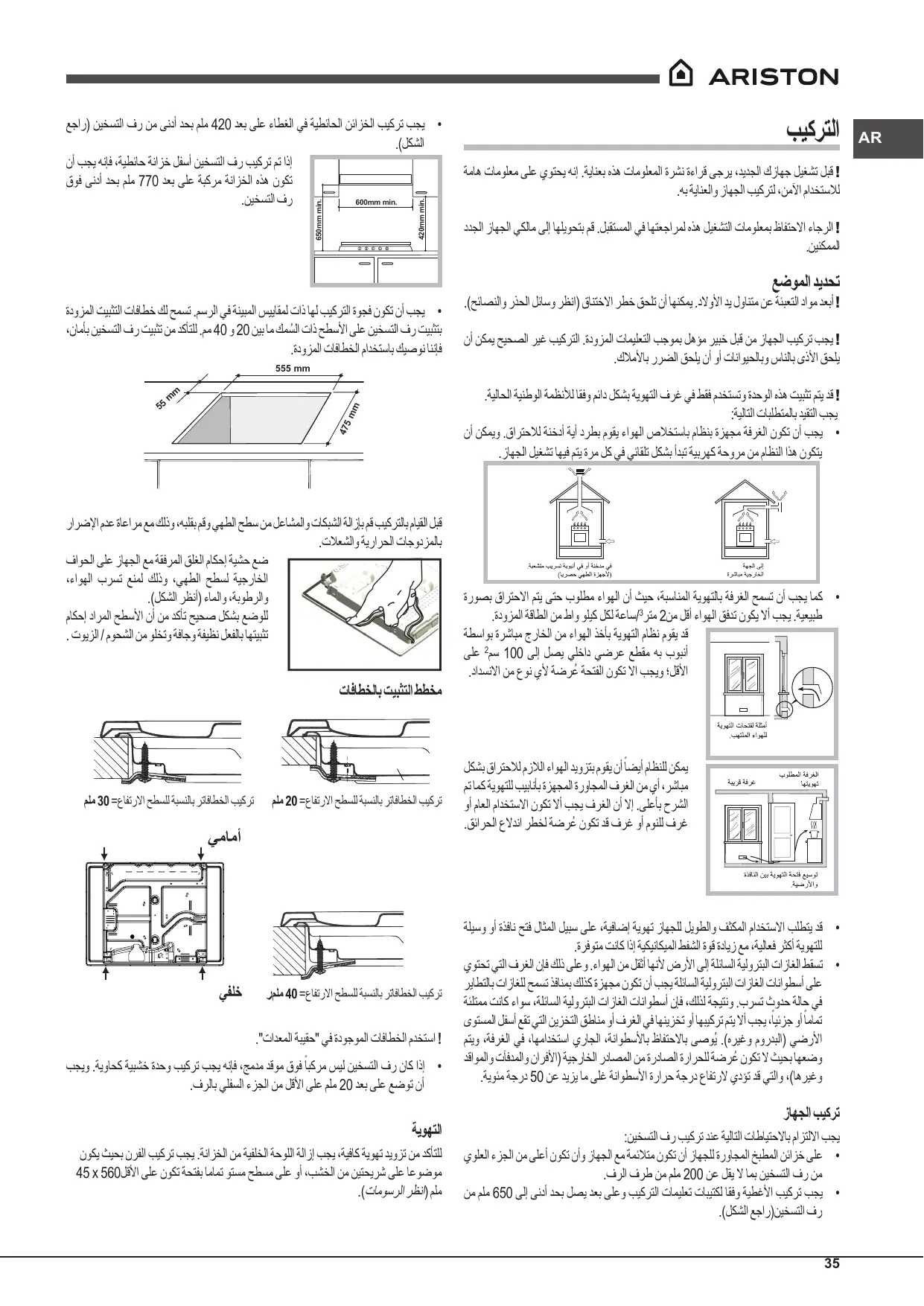

دليل المستخدم PCN 642 T/IX/A HOTPOINT

(س) مaturitydate(العربية)	الإستعمال
16-20	(S) صحيOUS
10-14	(A) صحيOUS
24-26	(TC) صحيOUS
10-14	(الترجمة DCDR) صحيOUS
26-28	(الترجمة DCDR) صحيOUS

الإستعمال			الترجمة الحرفية					1 الحرفية
*الإستعمال(الإستعمال/الترجمة)	苟說1/100(PLEk)	*الإستعمالالترجمة*(P.C.S)	*苟說(الإستعمال)	苟說1/100(PLEk)	苟說1/100(PLEk)	苟說(الإستعمال)	苟說1/100(PLEk)	苟說(الإستعمال)	苟說1/100(PLEk)	苟說(الإستعمال)
		(PLEk)	**	***	(PLEk)
248	122(H3)	2,60	186	189	80	39	2,60	0,70	100	(RR)سيلة مصطفى(الإستعمال)
157	96(Z)	1,65	118	120	64	28	1,65	0,40	75	(S) صIPPعiox(الإستعمال)
95	79(6)	1,00	71	73	50	28	1,00	0,40	55	(A) صIPPعiox(الإستعمال)
343	103x2	3,60	236	240	65x2	61	3,30	1,50	130	(TC) صIPPعiox(الإستعمال)
86	74	0,90	64	65	44	28	0,90	0,40	36	(DCDR) پاشمین(الإستعمال)
390	110x2	4,10	293	298	70x2	61	4,10	1,50	130	2(DCDR) پاشمین(الإستعمال)
201725			372545	28-302035	(PLEk)/(PLEk)(PLEk)(PLEk)					Pressure thezturld

jie-111013,25 15

50,37 = P.C.S. 2

49,47 = P.C.S. 1
