Linglung 20-70mm T2.9 - 镜头 DZOFilm - 免费用户手册
免费查找设备手册 Linglung 20-70mm T2.9 DZOFilm PDF格式.
| 产品类型 | 电影变焦镜头 |
| 品牌 | DZOFilm |
| 型号 | 玲珑 20-70mm T2.9 |
| 焦距范围 | 20-70mm |
| 最大光圈 | T2.9（全程恒定） |
| 镜头卡口 | PL卡口 |
| 光学结构 | 13组16片 |
| 最近对焦距离 | 0.85米（从像平面起算） |
| 像场 | 全画幅（对角线46.5mm） |
| 对焦控制 | 手动，带齿轮（0.8M齿距） |
| 变焦控制 | 手动，带齿轮 |
| 光圈控制 | 手动，无级，带齿轮 |
| 滤镜螺纹 | 95mm |
| 尺寸（长度） | 约170毫米 |
| 重量 | 约1.5千克 |
| 前端口径 | 95毫米 |
| 镀膜 | 多层镀膜 |
| 齐焦设计 | 是 |
| 呼吸效应 | 极小 |
| 维护保养 | 使用镜头布清洁；存放于干燥、无尘环境 |
| 安全注意事项 | 避免撞击；不要置于阳光直射处 |
| 备件/维修 | 可通过DZOFilm授权服务中心获取 |
| 文档 | 提供PDF格式用户手册（英文、中文等） |
常见问题 - Linglung 20-70mm T2.9 DZOFilm
用户关于以下问题的提问 Linglung 20-70mm T2.9 DZOFilm
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 镜头 免费PDF格式！查找您的手册 Linglung 20-70mm T2.9 - DZOFilm 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Linglung 20-70mm T2.9 品牌 DZOFilm.
用户手册 Linglung 20-70mm T2.9 DZOFilm
LingLung系列是DZOFILM旗下M4/3画幅产品。
感谢您购买本产品。在使用之前，请详细阅读并理解本手册内容，阅读完后，请妥善保管手册，以随时查阅。
有关维修、检查和内部测试的信息，请与DZOFILM当地经销商联系。
请确保正确使用镜头，请在使用前仔细阅读手册，特别是安全注意事项。
产品保养
- 若使用镜头遮光罩，拿起摄影机时，切勿通过遮光罩受力；
● 请使用吹气球去除镜头或滤镜玻璃表面的灰尘，若要去除污点和指纹，可使用一块滴有少许镜头清洁剂的干净软绵布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触摸玻璃；
● 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头； - 不使用镜头时，请盖上镜头前后盖；
● 为防止发霉，请将镜头和滤镜存放在阴凉、干燥的地方，切不可存放在直射阳光下，也不要与石脑油或樟脑丸放一起；
● 保持镜头干燥，如受潮或有水滴请擦拭干净；
● 勿将镜头放置在加热器旁或其他极其炎热的地方，否则可能导致损坏或变形；
● 将镜头从寒冷的地方拿到温度和湿度较高的地方时，镜头的玻璃镜片上可能会产生雾气，为避免雾气，使用镜头前，请先让镜头适应使用环境。
附带配件
镜头前盖1个 镜头后盖1个 镜头前支撑螺杆1个 镜头后支撑底座1套（含2个固定螺丝，长短桥接杆各1个） 变焦杆螺钉1个（可拆卸） 说明书1份 保修卡1份 干燥剂1包

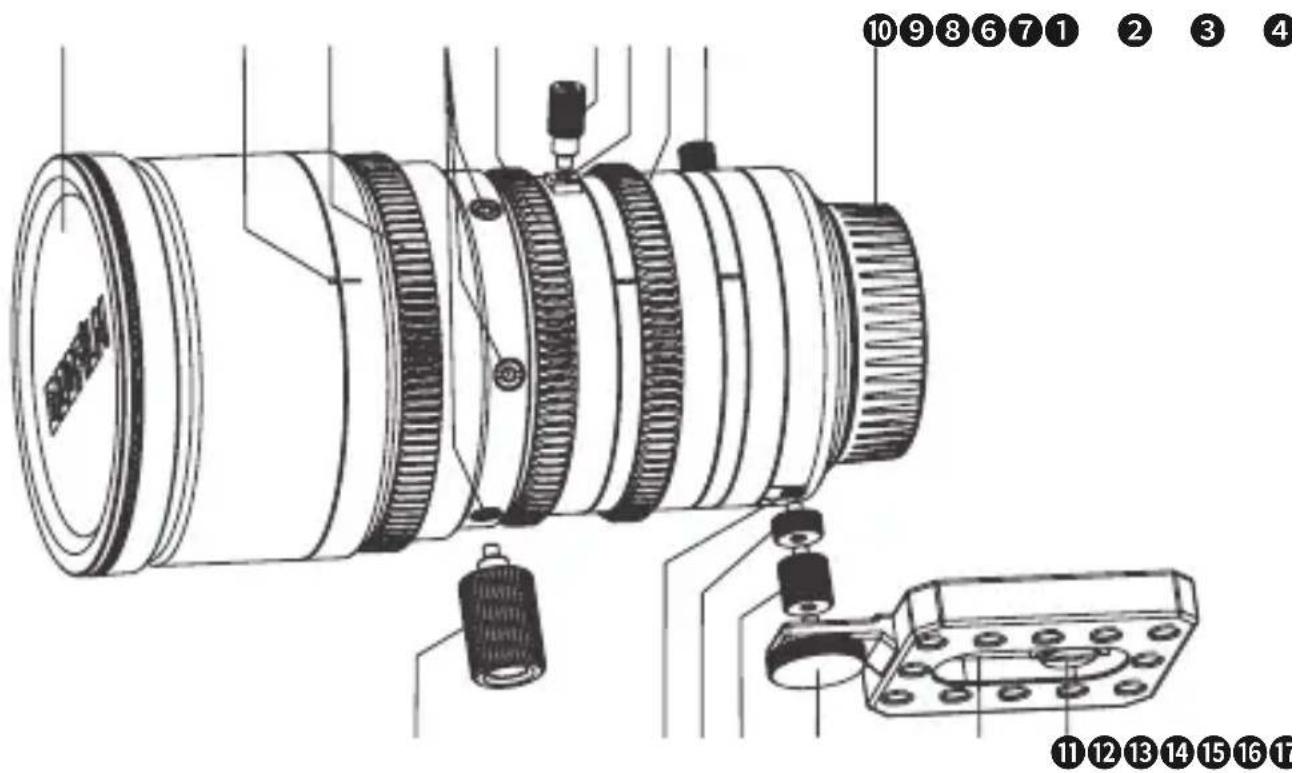

镜头部件说明
① 镜头前盖
② 镜头标记
③ 对焦环
④ 服务接头插孔*6（M3，深4.5mm）
⑤ 变焦环
⑥ 变焦螺杆
⑦ 变焦螺杆插孔（M3，深3.5mm）
⑧ 光圈环
⑨ 带F.f锁定旋钮的F.f（边缘对焦）环
10 镜头后盖
⑪ 支撑底座固定螺丝
⑫ 支撑底座
13 后支撑螺杆
14 桥接杆（长）
15 桥接杆（短）
16 后支撑螺杆插孔（M3，深4mm）
17 前支撑螺杆
安装说明
- 取下摄影机身盖，取下镜头后盖，将镜头后盖和摄影机卡口处的红色标记对齐，即可将镜头准确置入卡口，随后旋转镜头，直至“喀”声，即表明镜头已正确安装到摄影机，随后检验是否牢固、稳妥，如过于松动，请重复尝试。
● 安装镜头时，请确保不要让灰尘或其他杂质进入摄影机，同时注意不要触摸摄影机内部部件。
● 安装镜头期间，不要按镜头释放按钮，同时确保镜头固定到位。
● 在首次使用镜头之前或将镜头安装至其他摄影机之后，请测量镜后距离，调整后焦法兰距。

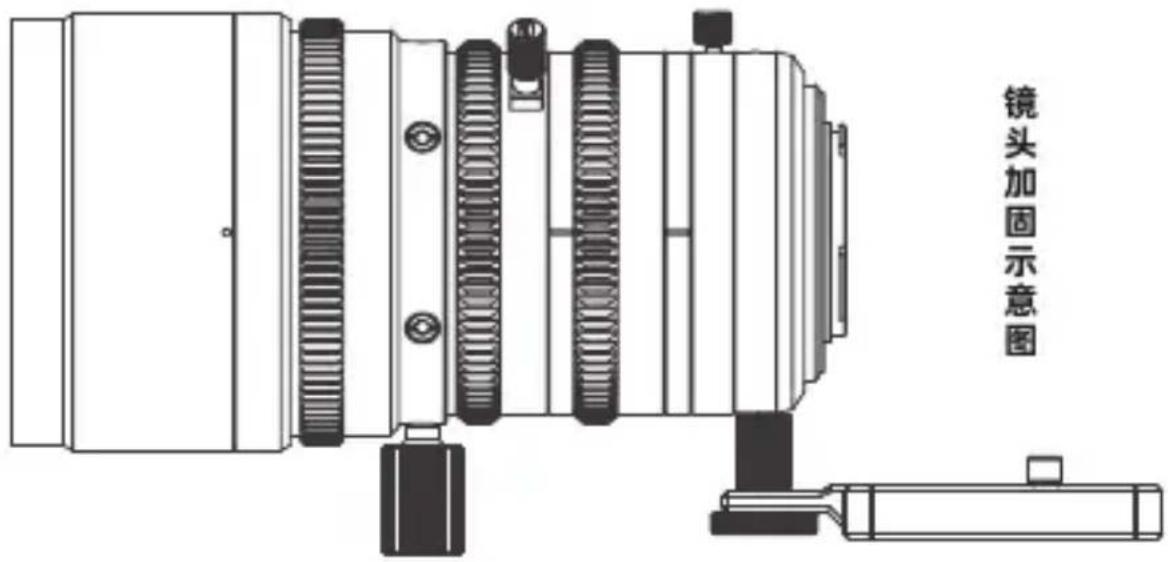

固定螺杆安装
- 因M4/3卡口不是主动锁结构，摄影机和镜头卡口处的连接可能会有松动，为确保拍摄效果，本镜头配备2种固定方式，分别是镜头前支撑螺杆固定，还有镜头后支撑底座固定，当摄影机使用套笼时，建议使用前支撑螺杆，可以很好的将镜头、摄影机固定。
- 如没有使用摄影机套笼，可使用镜后支撑底座，将底座的固定螺丝固定在摄影机上的适当位置，锁紧，再将螺丝锁紧到镜头后端的螺孔内，即可保障摄影机和镜头的稳固。
- 我们为您搭配了2颗桥接杆，以满足多种不同的摄影机，请保留好，以备用。
镜头控制
使用镜头控制可进行对焦、放大或缩小或调整光圈，调整后焦距离。
对焦控制
旋转对焦环，可增加或减少对焦距离
对焦环
旋转变焦环，可放大或缩小画面中的可视区域，可增大或缩小视场角

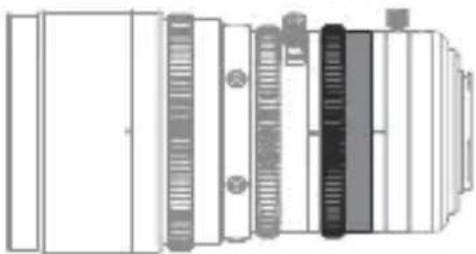

光圈控制
旋转光圈环可放大或缩小光孔直径，使得通过镜头到达摄影机的光线增加或减少
光圈环

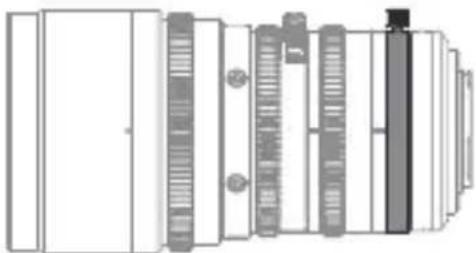

旋转后焦调节环，可增加或减少镜后距离，使得法兰距增加或减少
LingLung系列在出厂前会按照标准M4/3调整后焦，但不同的M4/3摄影机的法兰距在出厂时可能会略微不同，为了方便与不同的摄影机匹配，达到最佳成像效果，LingLung系列配备了快速后焦调节机构，后焦调节拨杆位于光孔环与镜头后口之间。
调节过程，请执行以下步骤。
1、准备好您的拍摄对象。您可以使用“西门子星状测试图”（请在网络搜索，下载，打印）；
2、将镜头安装到摄影机；
3、选择最大光圈；
4、变焦到最远端；
5、通过调整对焦环，使得被拍摄物最清晰；
6、变焦到最广角端；
7、通过调整后焦调节环，反向补偿焦点偏移量，直至交点处于最清晰状态；
8、重复3-7步骤俩到三次，当最佳对焦位置在所有焦距下都相同时，调整结束，最终后焦调节拨杆所在的位置即为法兰距需要补偿的距离；若未达到该状态，您需要继续调整；
9、调整结束后，锁定后焦调节环上的螺杆，以锁定镜后距离，理论上，如更换摄影机，需要重新进行后焦调整。
技术规格
| Specifications | 20-70 10-24 | |
| 镜头卡口 | M4/3 卡口 M4/3 卡口 | |
| 焦距 | 20-70 mm 10-24 mm | |
| 变焦倍率 | 3.5X 2.4X | |
| 最小T值 | T2.9 T2.9 | |
| 光圈范围 | T2.9-T22 T2.9-T22 | |
| 画面大小 | 17.31 mm*12.98 mm (φ21.6 mm)纵横比 1.33:1 | 17.31 mm*12.98 mm (φ21.6 mm)纵横比 1.33:1 |
| 法兰距(空气中) | 19.2mm (可调整范围±0.3mm) 19.2mm (可调整范围±0.3mm) | |
| 最小物距 | 0.79m/2ft7in. 0.5m/1ft8in | |
| 视场角 | ||
| 水平 | 47.5°-14.3° | 79.7°-40.33° |
| 竖直 | 36.5°-10.8° | 64.1°-30.8° |
| 对角线 | 57.6°-17.9° | 92.5°-49.3° |
| 在最小焦距下的拍摄区域 | 20mm: 568 mm*429 mm | 10mm: 608 mm*456 mm |
| 70mm: 162 mm*122 mm | 24mm: 268 mm*201 mm | |
| 有效镜头直径 | ||
| 前部元件 | 53.0 mm | 57.0 mm |
| 后部元件 | 25.8 mm | 25.8 mm |
| 光圈控制 | 手动(光圈环旋转最多72°) | 手动(光圈环旋转最多60°) |
| 变焦控制 | 手动(变焦环旋转最多100°) | 手动(变焦环旋转最多100°) |
| 对焦控制 | 手动(对焦环旋转最多270°) | 手动(对焦环旋转最多270°) |
| 外部尺寸:直径×长度(近似值) | φ82.0*153.3mm φ82.0*150.9mm | |
| 重量(近似值,不含镜头盖和支撑杆,桥接杆,镜后支撑底座) | 1100g 1100g | |
| 镜头前部的外径 | 80 mm 80 mm | |
| 滤镜直径 | 77 mm 不支持 | |
| 齿轮齿距(光圈、变焦和对焦) | 0.8 M 0.8 M | |
| 叶片数量 | 12 12 | |
*为改进产品，我们有可能更改其部分规格和外观，恕不另行通知；
由于该镜头的构造方式，在某些情况下，摄影机对焦距离指示（距离指示）所示的距离可能与实际对焦距离不同，请将“距离指示”仅用于参考。

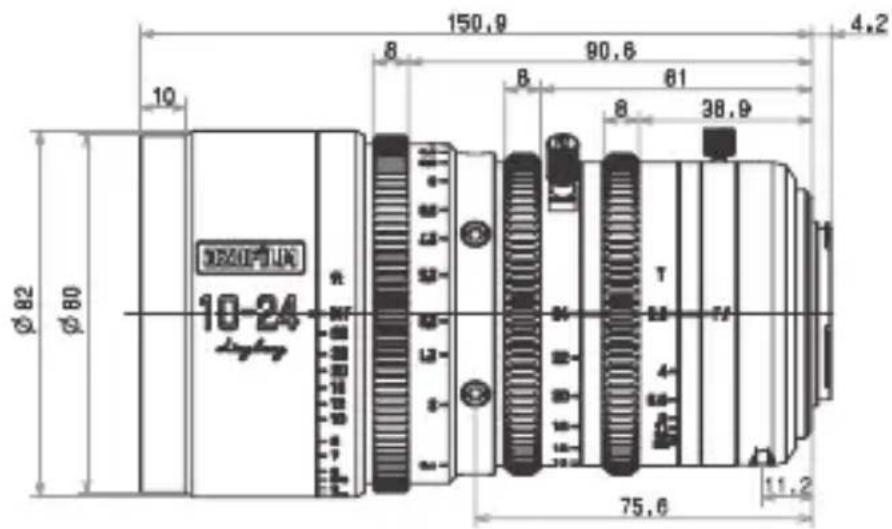

外部视图
10-24
请将本产品送回至销售点进行维修。请注意，当损坏过于严重以致功能无法恢复时，不论该损坏是因碰撞、火烧还是浸没于沙土、水中等所致，我们均保留拒绝服务的权利。
保修服务
若产品是在按照用户手册正常使用期间发生故障，您可在保修期内将其送回至销售点进行维修，用户需承担所有运费。保修期根据出售国或销售地的不同而异；由于在保修期内进行维修时将需要使用，请将注明日期的收据或其他购买凭证存放在稳妥的地方。
保修期外的服务
本产品的配件可在生产后大约持有5年，用户一般可在此期间请求维修、更换服务，但在配件不可用的情况下，可能为用户提供同等产品。此时与原产品耗材和配件的兼容性不予保证。为杜绝浪费，维修或更换可能会采用翻新部件或产品，并且DZOFILM可能会收集返修部件或产品以供日后使用。产品返修时，请告知我们是否需要原装部件。
隐私
DZOFILM遵循所有关于处理用户所提供姓名、地址、电话号码以及其他个人信息的现行法律和法规。
