简介
感谢您购买本系列产品!
玄蜂（Vespid）系列是DZOFILM旗下的全画幅高性能定焦电影镜头，可以让您在视频创作时还原拍摄细节，色彩通透、过渡均匀自然。适合在纪录片、MV、中型商业片、网络电影、直播等场景使用，带来纯净而生动的电影质感，较小的呼吸效应使画面焦点转换更自然。
安全注意事项
● 请勿透过镜头或摄影机观看太阳或明亮的光源，否则会使视力受损；
● 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头；
- 不使用镜头时，请盖上镜头前后盖；
● 为防止发霉，请将镜头和滤镜存放在阴凉、干燥的地方，切不可存放在直射阳光下，也不要与石脑油或樟脑丸放一起；
● 请保持镜头干燥，如受潮或有水滴请擦拭干净后存放；
● 勿将镜头放置在加热器旁或其他极其炎热的地方，可能导致损坏或变形；
- 请使用吹气球去除镜头或滤镜玻璃表面的灰尘，若要去除污点和指纹，可使用一块滴有少许镜头清洁剂的干净软绵布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触摸玻璃；

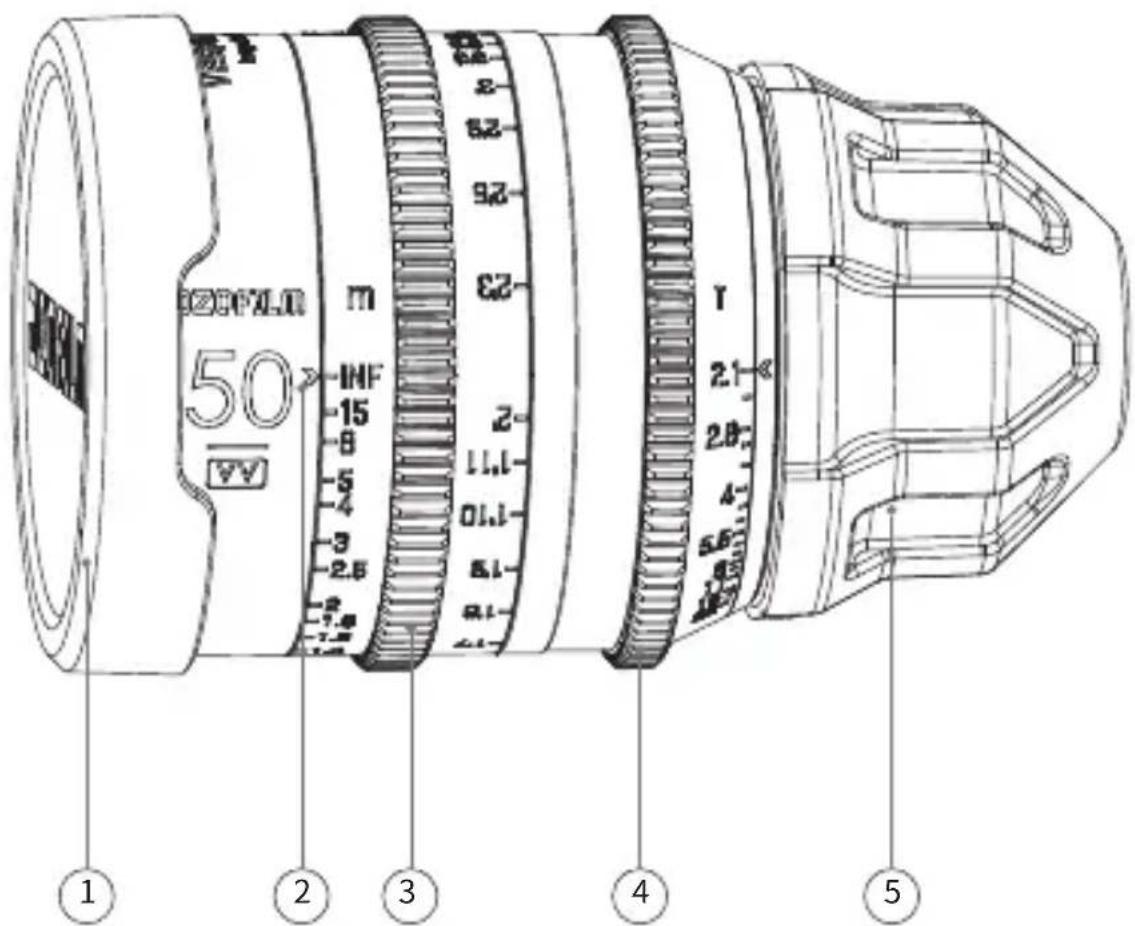

镜头部件
① 镜头前盖
② 镜头标记
③ 对焦环
④ 光阑环
⑤ 卡口后盖
对焦控制
旋转对焦环，可增加或减少对焦距离，从而调整画面中的焦点位置。
对焦环

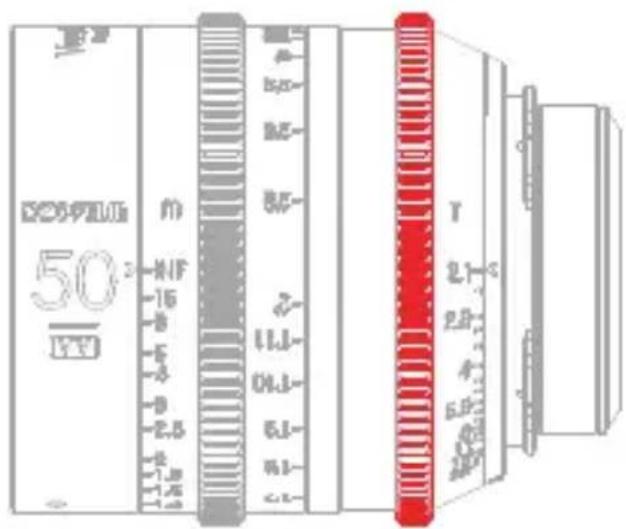

旋转光圈环，可放大或缩小光孔直径，调整画面明暗度以及被摄主体的背景虚化效果。
光圈环
玄蜂（Vespid）系列在出厂前会按照标准调整后焦，但不同摄影机的法兰距在出厂时可能会有一点不同，为了方便与不同的摄影机匹配，达到最佳成像效果，需要进行后焦调节操作。
1. 准备工作
以下操作以玄蜂（Vespid）系列50mm镜头为例。
步骤一：准备好拍摄对象和校准工具。可使用“星状测试图”，或使用其它黑白相间的、对比度较高的拍摄对象。在官网下载“定焦镜头后焦校准工具”（点击此处跳转）
提示 可前往“DZOFILM官网-资料下载-后焦调整星图”处下载(点击此处跳转)
步骤二：将镜头安装到相机或摄影机上并调整光圈为T4；

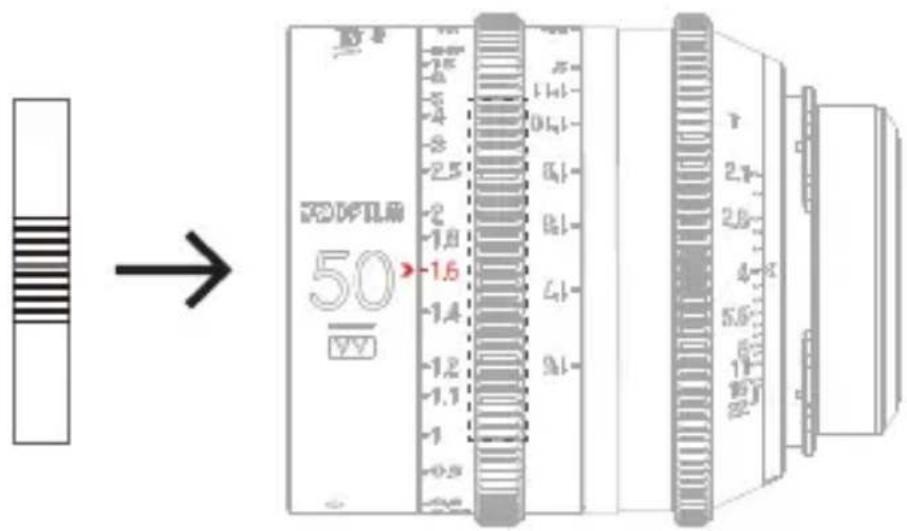

步骤三：将“定焦镜头后焦校准工具”贴在1.6m对焦刻度处（或选择 5' 的对焦刻度线），刻度指针与“定焦镜头后焦校准工具”中间横线平齐；
2. 调节后焦
调节过程，请执行以下步骤。
步骤一：旋转对焦环直至画面达到清晰状态，以“定焦镜头后焦校准工具中”的横线为基准，观察此刻刻度指针的位置，并观察刻度指针偏移的横线条数；
注意：若偏向无穷远方向，则代表刻度偏移值为正数；
若偏向最近对焦距离方向，则代表刻度偏移值为负数；
若超过三格横线，则用对应数值加减即可。
举例：若刻度指针指向的刻度线朝最近对焦距离方向偏移3格，则刻度偏移值为-3；
若刻度指针指向的刻度线朝无限远距离方向偏移4格，则刻度偏移值为+4，此时需把“+3”的垫片值加上“+1”的垫片值即可。
步骤二：根据刻度偏移值，参考下表调整相应的垫片，即可完成后焦调整。
| 玄蜂(Vespid)系列后焦调整表 | |||||||||
| 偏移方向 最近对焦距离方向偏移 无限远方向偏移 | |||||||||
| 焦段 | 刻度偏移值刻度基准值 | -1 | 0 | +1 | +2 | +3 | |||
| 16mm | 0.34m/1'2 | 后焦垫片调整参考值(mm) | -0.06 | -0.04 | -0.02 | 0 | +0.02 | +0.04 | +0.06 |
| 21mm | 1.5m/5' | -0.09 | -0.06 | -0.03 | 0 | +0.03 | +0.06 | +0.08 | |
| 25mm | 1.5m/5' | -0.09 | -0.06 | -0.03 | 0 | +0.04 | +0.07 | +0.1 | |
| 35mm | 1.6m/5' | -0.2 | -0.14 | -0.07 | 0 | +0.07 | +0.13 | +0.2 | |
| 40mm | 1.5m/5' | -0.22 | -0.16 | -0.08 | 0 | +0.08 | +0.15 | +0.23 | |
| 50mm | 1.6m/5' | -0.23 | -0.15 | -0.07 | 0 | +0.08 | +0.16 | +0.24 | |
| 75mm | 1.5m/5' | -0.3 | -0.2 | -0.1 | 0 | +0.1 | +0.2 | +0.3 | |
| 微距90mm | 0.291m/1' | -2.14 | -1.4 | -0.88 | 0 | +0.72 | +1.48 | +2.32 | |
| 100mm | 1.5m/5' | -0.45 | -0.3 | -0.15 | 0 | +0.14 | +0.28 | +0.42 | |
| 125mm | 1.5m/5' | -0.54 | -0.36 | -0.18 | 0 | +0.18 | +0.36 | +0.54 | |
提示：后焦垫片调整值，“+”代表要增加垫片厚度，“-”代表减少垫片厚度。本表格可能含有较小误差，仅供参考，请以实际调整情况为准。
回到目录
技术规格
| 名称 | Vespid(玄蜂) | |||||||||
| 颜色 | 黑色 | |||||||||
| 焦距 | 16mm | 21mm | 25mm | 35mm | 40mm | 50mm | 75mm | 微距90mm | 100mm | 125mm |
| 卡口 | PL/EF | |||||||||
| 光圈 | T2.8-22 | T2.1-22 | T2.8-22 | T2.1-22 | ||||||
| 最大像面 | 46.5mm (VV/FF) | |||||||||
| 镜片组 | 14片10组 | 13片9组 | 12片11组 | 11片9组 | 10片9组 | 9片7组 | 9片7组 | 11片9组 | 9片7组 | 10片8组 |
| 法兰距 | 52mm(PL)/44mm(EF) | |||||||||
| 最近对焦距离(米制/英制) | 0.25m/10in | 0.28m/11in | 0.3m/1ft | 0.46m/1.6ft6in | 0.6m/2ft | 0.258m/10.2in | 0.7m/2ft4in | 0.79m/2ft7in | ||
| 最大放大倍率 | //1.5X | |||||||||
| 光圈控制 | 手动(旋转最多50°) | 手动(旋转最多68°) | 手动(旋转最多63°) | 手动(旋转最多68°) | 手动(旋转最多58°) | 手动(旋转最多68°) | 手动(旋转最多83°) | 手动(旋转最多84°) | ||
| 对焦控制 | 手动(旋转最多270°) | 手动(旋转最多300°) | 手动(旋转最多270°) | |||||||
| 前端直径(米制/英制) | 80mm/3.15" | |||||||||
| 长度(米制/英制) | 87mm/3.43" 100mm/3.94" 87mm/3.43" 112mm/4.41" 100mm/3.94" | |||||||||
| 叶片数量 | 16 | |||||||||
| 滤镜尺寸 | /M77 | |||||||||
| 齿轮齿距 | 模数0.8 | |||||||||
| 材质 | 铝合金 | |||||||||
| 重量930g | 935g 940g 834g | 943g 732g 865g | 800g 890g | 24g | ||||||
售后服务
如何获得售后服务：在保修期间，若产品不能实现所保证的功能，请联系DZOFILM以获取相应的售后服务。保修以外的服务可能会收取费用。售后服务政策的内容可能因地而异，如欲了解本地信息，请联系DZOFILM。
保修服务：凡是从我们授权的代理处购买的产品，自产品购买之日起，我们提供一年的保修服务。若产品是在按照用户手册正常使用期间发生故障，您可在保修期内将其送回至销售点进行保修，除运费、保险费等（运）杂费用外，保修服务免费提供。保修期根据出售国或销售地的不同而异；由于在保修期内进行保修时将需要使用收据或购买凭证，请将注明日期的收据或其他购买凭证存放在稳妥的地方。保修中所更换下来的配件归DZOFILM所有。
保修期外的服务：本产品的配件可在停产后大约持有5年，用户一般可在此期间请求维修、更换服务，具体费用标准以本地信息为准。在配件不可用的情况下，可能为用户提供同等产品，此时与原产品耗材和配件的兼容性不予保证。为杜绝浪费，DZOFILM可能会收集返修部件或产品。
售后服务周期：我们收到产品后，一般情况下会在两周内完成售后服务，这不包括来回运输的时间。如有特殊情况，我们会提前通知您。
非售后政策保障范围：本政策不涵盖以下情况，但可实行收费维修：
× 无使用收据或购买凭证；
× 发生非官方说明书指导的私自改装、拆解，以及自行维修等行为而造成的损坏；
× 未按说明书指导的不正确安装和操作所造成的损坏；
× 未按说明书指导的存放环境导致的产品损坏；
× 在恶劣的环境下使用导致的损坏，如雨天、沙尘、潮湿环境等；
× 与非DZOFILM认证的第三方部件同时使用时发生可靠性及兼容性问题导致的损坏；
× 任何第三方产品所导致的故障或损坏；
× 因不可抗力发生的损坏；
× 随本产品之附件消耗品及选购件等。
个人联系信息的使用：DZOFILM遵循所有关于处理用户所提供的姓名、地址、电话号码以及其他个人信息的现行法律和法规。
产品中有害物质的名称及含量
| 部件名称 | 有害物质 | |||||
| 铅(Pb) (Hg) | 汞镉六(Cd) (Cr(VI)) | 价铬多溴联苯(PBB) (PBDE) | 多溴二苯醚 | |||
| 镜头外壳部件 | ○ | ○ | ○ | ○ | ○ | ○ |
| 机械部件 | × | ○ | ○ | ○ | ○ | ○ |
| 光学部件 | ○ | ○ | ○ | ○ | ○ | ○ |
| 其它部件 | ○ | ○ | ○ | ○ | ○ | ○ |
| 本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。对于表示"×"的情况,属于欧盟RoHS指令(2011/65/EU)的豁免项目。 | ||||||
Shenzhen Dongzheng Optical Technology Co., Ltd.
广东深圳市龙岗区宝龙街道翠宝路32号 新屋吓工业园1栋6楼整层
