产品类型	主板
品牌	映泰
型号	Z890A-SILVER
芯片组	Intel Z890
插槽类型	LGA 1851
外形尺寸	ATX (305 x 244毫米)
重量	约1.2千克（2.65磅）
内存支持	DDR5，最高192GB，4个插槽
PCIe插槽	1个PCIe 5.0 x16，2个PCIe 4.0 x16 (x4)，2个PCIe 4.0 x1
存储接口	4个SATA III，3个M.2（1个PCIe 5.0，2个PCIe 4.0）
USB端口（后置I/O）	2个USB 3.2 Gen2 (Type-A)，2个USB 3.2 Gen2 (Type-C)，4个USB 3.2 Gen1，2个USB 2.0
视频输出	1个HDMI 2.1，1个DisplayPort 2.0
网络	1个2.5千兆局域网，Wi-Fi 7 (802.11be)，蓝牙5.4
音频	Realtek ALC1220，7.1声道高清音频
电源连接器	24针ATX，8针EPS12V
RGB接口	3个可寻址RGB，2个RGB LED
操作系统支持	Windows 11，Windows 10 64位
维护	用干布清洁，保持通风口无灰尘
安全	注意静电放电防护，安装前拔掉电源
备件与可修复性	备件可在线获取，标准ATX外形便于集成
保修	3年有限制造商保修

常见问题 - Z890A-SILVER BIOSTAR

如何在映泰Z890A-SILVER上更新BIOS？

从映泰官网下载最新BIOS，保存到FAT32格式的U盘，使用BIOS Flashback功能或进入BIOS设置（开机按DEL/F2）通过内置的EZ Flash工具更新。

Z890A-SILVER支持什么类型的内存？

支持DDR5内存模块，4个插槽最高192GB。速度可能因CPU和XMP配置而异。

主板是否集成了Wi-Fi和蓝牙？

是的，Z890A-SILVER通过板载M.2 E-key模块支持Wi-Fi 7 (802.11be)和蓝牙5.4功能。

有多少个M.2插槽，以及对应的PCIe代？

共有三个M.2插槽：一个支持PCIe 5.0 x4（M.2_1），两个支持PCIe 4.0 x4（M.2_2和M.2_3）。所有插槽均支持SATA和NVMe固态硬盘。

我可以在主板上使用PCIe 3.0显卡吗？

是的，完全向后兼容。主PCIe x16插槽运行在PCIe 5.0，但会降级到PCIe 3.0如果显卡支持。

主板上有多少个风扇接口？

具有6个风扇接口（包括CPU_FAN、CPU_OPT和SYS_FAN），全部支持PWM控制，外加一个水泵接口用于水冷。

主板支持RGB灯光控制吗？

是的，具有3个可寻址RGB（5V）接口和2个标准RGB（12V）接口，兼容映泰的VIVID LED DJ等软件。

哪些处理器兼容Z890A-SILVER？

支持Intel Core Ultra 200系列处理器（LGA 1851插槽），包括Core 9、7和5型号。

如果主板无法启动，如何排除故障？

检查所有电源线（24针和8针）是否牢固连接，重新插拔内存和显卡，清除CMOS（使用跳线或取下电池），确保BIOS与CPU兼容。板载诊断LED有助于识别问题。

Z890A-SILVER是否有已知问题？

部分早期主板可能需要更新BIOS以支持某些内存套件或CPU修订版。请参考最新手册和支持页面。总体而言，它是一款稳定的高端主板。

用户手册 Z890A-SILVER BIOSTAR

本裝置經測試，證實依據FCC規範第15篇規定，符合Class B數位裝置的限制。這些限制意旨在提供合理的保護以防範有害的干擾。本設備會產生、使用並發出無線射頻能量，如未依指示進行安裝與使用，可能會對無線電通訊造成有害的干擾。然而，無法保證在任一特定安裝情況下不會產生任何干擾。如果本設備確實對無線電或電視收訊造成有害的干擾（可透過開啟和關閉設備電源的方式確定），則我們鼓勵使用者嘗試下列其中一項或多項方式來改善干擾情況：

• 重新調整接收天線的方向或位置。
• 增加設備與接收器之間的間隔距離。
• 將設備連接至與接收器所接電路不同的電源插座。
• 諮詢經銷商或有經驗的無線電/電視技術人員以尋求協助。

本用户手册内容的變更，恕不另行通知，製造商保留變更的權利。

本用户手册的所有内容若有任何錯誤，製造商沒有義務為其承担任何責任。所有商標和產品名稱均有其各自所有權。

未經過書面許可，不得以任何形式（部分或全部）複製此手冊資料。

免責說明

本手冊內容為BIOSTAR®智慧財產權，版權歸BIOSTAR®所有。我們本著對用戶負責的態度，精心地編寫該手冊，但不保證本手冊的內容完全準確無誤。BIOSTAR®有權利在不知會用戶的前提下對產品不斷地進行改良、升級及對手冊內容進行修正，實際狀況請以產品實物為準。本手冊為純技術文檔，無任何暗示及影射第三方之內容，且不承擔排版錯誤導致的用戶理解歧義混淆。本手冊中所涉及的第三方註冊商標所有權歸其製造商或品牌所有人。

CE符合性簡短聲明

我們聲明此產品符合現行標準，並滿足2004/108/CE，2006/95/CE和1999/05/CE指令規定的所有基本要求。

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI、HDMI高畫質多媒體介面及HDMI標誌為HDMI Licensing Administrator, Inc. 在美國及其他國家的商標或註冊商標。

防靜電操作規則

靜電可能嚴重損壞您的設備，在處理主板以及其它的系統設備的時候要特別注意，避免和主板上的系統零件的不必要接觸，保持在抗靜電的環境下工作，避免靜電放電可能對主板造成損壞，當在您的機箱中插入或者移除設備時，請確保電源處於關閉狀態，廠商對於不遵照本操作規則或者不遵守安全規範而對主板造成的損壞概不負責。

警告

主板易受靜電損壞

請遵守操作規則

目錄

第一章：主板介绍 4

1.1 前言 .... 4
1.2 主板特性.... 5
1.3 後側面板介面 ..... 7
1.4 主板結構圖 8

第二章：硬體安裝 9

2.1 中央處理器 (CPU) 9
2.2 散熱片 11
2.3 風扇接頭.....12
2.4 系統記憶體 13
2.5 擴充插槽....15
2.6 跳線設定....18
2.7 接頭和插槽 19
2.8 LED 燈.... 26

第三章：UEFI BIOS 和軟體....27

3.1 UEFI BIOS 設定....27
3.2 更新 BIOS 27
3.3 主板更新 BIOS....27
3.4 軟體 32

第四章：幫助訊息....43

4.1 一鍵安裝 (Auto Installer)....43
4.2 RAID 功能 46

附錄：產品中有毒有害物質或元素的名稱及含量 48

第一章: 主板介绍

1.1 前言

感謝您選購我們的產品，在開始安裝主板前，請仔細閱讀以下安全指導說明：

• 選擇清潔穩定的工作環境。
• 操作前請確保電腦關閉電源。
• 從抗靜電袋取出主板之前，先使用靜電消除器或防靜電手環去除靜電以確保安全。
• 避免觸摸主板上的零件，手持電路板的邊緣，請勿折彎或按壓電路板。
• 安裝之後，確認沒有任何小零件置於機箱中，一些小的零件可能會引起電流短路並可能損壞設備。
• 確保電腦遠離危險區域，如：高溫、潮濕、靠近水源的地方。須確保電腦遠離危險。
• 電腦的工作溫度應保持在 0-45°C之間。
• 為避免受傷，請注意以下幾點：
  主板或連接器上尖銳的針腳機箱上的粗糙邊緣和尖角損壞的電纜可能引起短路

1.2 主板特性

規格
CPU支援	支援LGA1851 封裝的 Intel® CoreTM Ultra 9 / 7 / 5 處理器*請瀏覽映泰網站 www.biostar.com.tw 獲得CPU的支援列表
晶片組 Intel	® Z890
記憶體	支援雙通道 DDR5 - 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 56004 x DDR5 DIMM插槽,支援最高容量為192GB每根DIMM支援non-ECC 8/ 16/ 24/ 32/ 48 GB DDR5記憶體模組支援Intel® Extreme Memory Profile(XMP)記憶體技術*請瀏覽映泰網站 www.biostar.com.tw 獲得記憶體的支援列表
儲存	— 總量共支援 4 x M.2 插槽和 4 x SATA III (6Gb/s) 接頭Intel Core Ultra 處理器1 x M.2 (M Key) 插槽 (M2M_CPU_1):支援 M.2 Type 2280 SSD 模組支援 PCIe 5.0 x4 (128Gb/s)/ - NVMe SSD1 x M.2 (M Key) 插槽 (M2M_CPU_2):支援 M.2 Type 2280 SSD 模組支援 PCIe 4.0 x4 (64Gb/s)/ - NVMe SSDIntel Z890 晶片組1 x M.2 (M Key) 插槽 (M2M_SB_1):支援 M.2 Type 2280 SSD 模組支援 PCIe 4.0 x4 (64Gb/s)/ - NVMe SSD1 x M.2 (M Key) 插槽 (M2M_SB_2):支援 M.2 Type 2280 SSD 模組支援 PCIe 4.0 x4 (64Gb/s)/ - NVMe SSD4 x SATA III 接頭 (6Gb/s):支援 AHCI, RAID 0 · 1 · 5 · 10 & Intel® Rapid Storage Technology* 規格因 CPU 類型而異。
RAID	支援 RAID 0, 1, 5, 10 for SATA storage devices支援 RAID 0, 1, 5, 10 for M.2 NVMe storage devices
網路	Realtek® RTL8125D10/ 100/ 1000/ 2500 Mb/s 半 / 全雙功能,自動協商模式
音效	Realtek® ALC12207.1聲道,支援高解析音效輸出
USB	2 x USB 3.2 (Gen2) Type-C 連接埠(後側面板1個連接埠,內建接頭支援1個連接埠)9 x USB 3.2 (Gen2) 連接埠(後側面板7個連接埠,內建接頭支援2個連接埠)4 x USB 2.0 連接埠(內建接頭支援4個連接埠)
擴充插槽	Intel Core Ultra 處理器1 x PCIe 5.0 x16 插槽 (x16模式)Intel Z890 晶片組1 x PCIe 4.0 x16 插槽 (x4模式)2 x PCIe 3.0 x1 插槽 (x1模式)* 規格因 CPU 類型而異。
後側面板接頭	2 x WIFI天線接頭1 x HDMI連接埠(HDMI2.1)1 x HDMI連接埠(HDMI1.4b)1 x DP連接埠(DP1.2)1 x USB3.2(Gen2) Type-C 連接埠7 x USB3.2 (Gen2) 連接埠1 x 2.5 Gigabit LAN3 x 音效接孔1 x SMART BIOS UPDATE按鈕1 x SMART BIOS USB連接埠
內建接頭連接埠	4 x SATA III接頭(6Gb/s)1 x M.2 (E Key) 插槽:2230尺寸,支援Wi-Fi/ Bluetooth/ Intel® CNVi1 x USB3.2(Gen2) Type-C 連接埠(每個接頭支援1個USB3.2(Gen2) Type-C連接埠)1 x USB3.2(Gen2) 連接埠(每個接頭支援2個USB3.2(Gen2)連接埠)2 x USB 2.0 連接埠(每個接頭支援2個USB 2.0連接埠)2 x 電源插槽(8-pin)1 x 電源插槽(24-pin)1 x CPU風扇接頭1 x CPU水冷接頭(CPU_OPT)4 x 系統風扇接頭1 x 前置面板接頭1 x 前置音效接頭1 x 內部立體聲揚聲器接頭1 x 清除CMOS接頭1 x 序列埠接頭1 x TPM接頭1 x Thunderbolt 接頭4 x LED接頭(5V)1 x LED接頭(12V)* 不提供M.2 (E Key) Wi-Fi卡
主板尺寸ATX型式規格·305 mm×244 mm
操作系統支援	Windows 10(64bit) / Windows 11(64bit)* 如有增加或減少任何OS支援,Biostar保留不預先通知的權利。

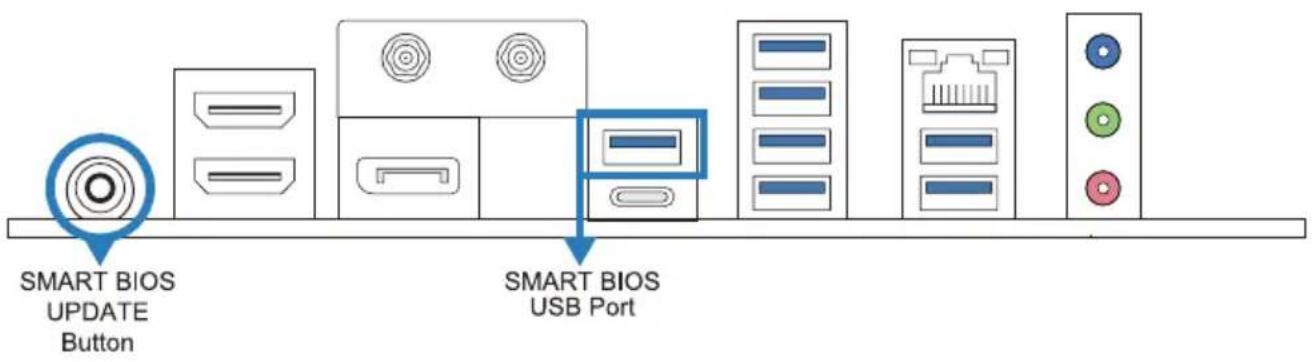

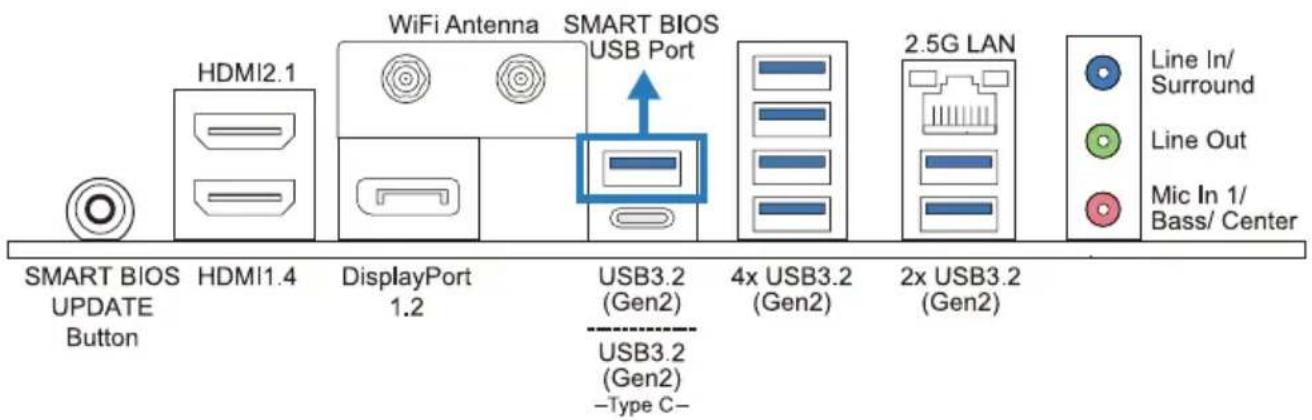

1.3 後側面板介面

注意

》僅 Intel 集成顯卡處理器支援 HDMI/DP 連接埠。
》最大解析度：

HDMI:

4096 x 2304@60Hz，符合 HDMI 2.1 規範

4096 x 2304@30Hz · 符合 HDMI 1.4b 規範

DP:

4096 x 2304@60Hz, 符合 DP 1.2 規範

》主板可同時支援3種顯示連接埠輸出。顯示輸出的配置可以在英特爾圖形驅動程式工具中進行選擇。
》當使用前置 HD 音效插孔並插入耳機 / 麥克風時，後置聲音將自動禁用。
» WiFi 天線可提供您連接到 E Key 模組並使用 WiFi 和藍牙功能。

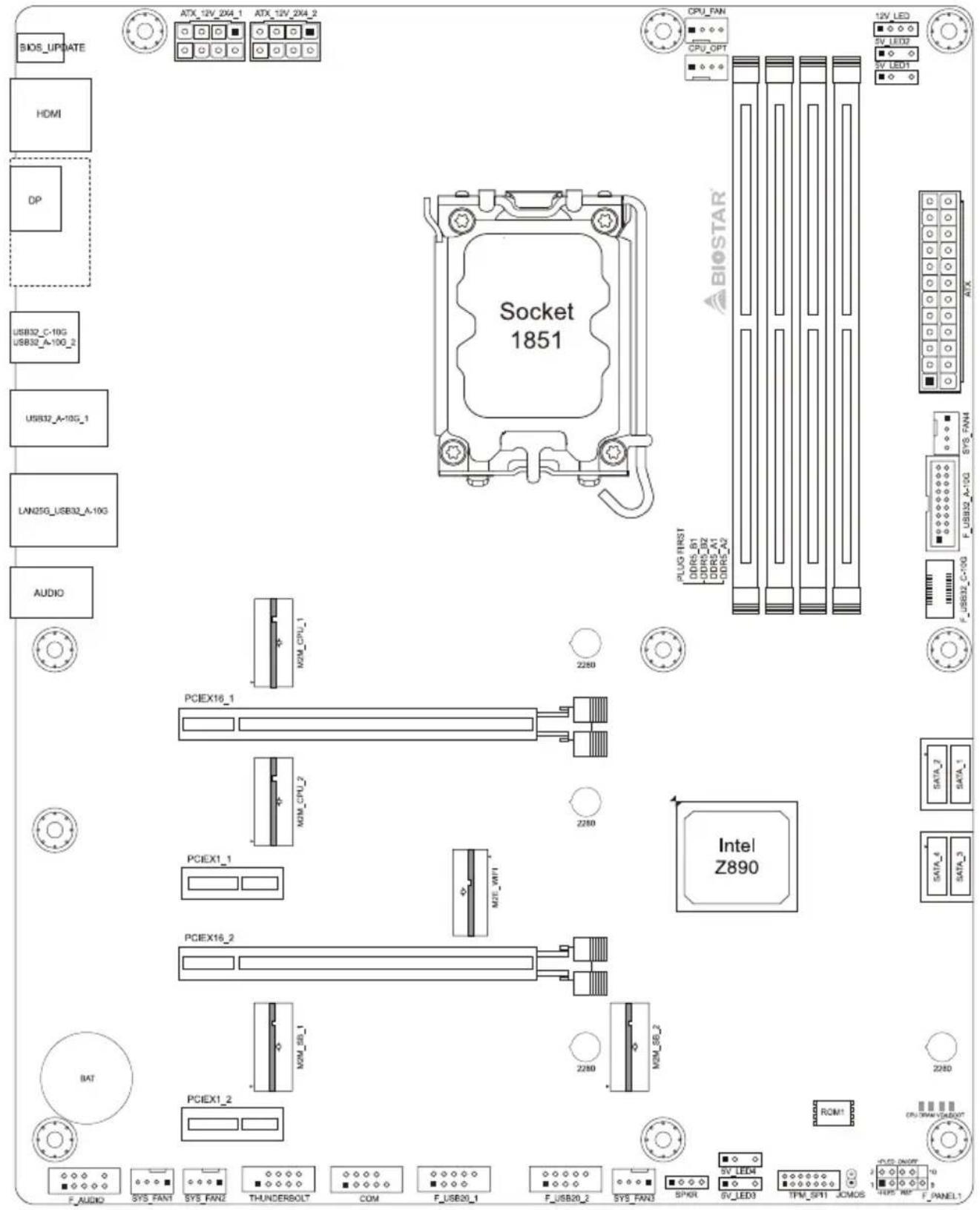

1.4 主板結構圖

注意

》■標示為針腳1

第二章: 硬體安裝

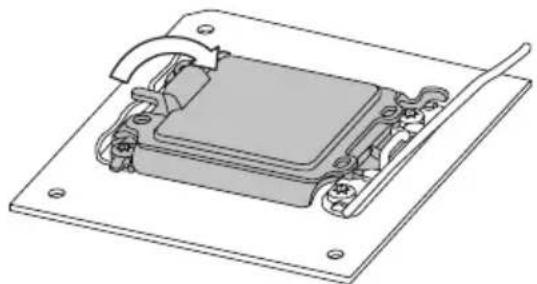

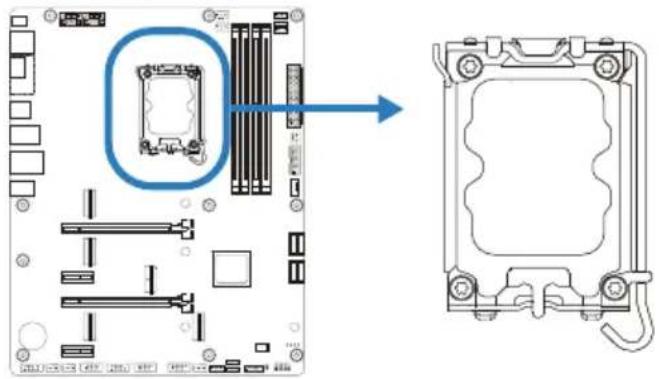

2.1 中央處理器 (CPU)

步驟 1: 找到主板上的 CPU 插槽。

» 安裝前請取掉針腳保護蓋，並妥善保管以備使用。移開 CPU 後，請蓋上保護蓋以確保針腳不會被損壞。
》主板可能配有兩種不同的針腳保護蓋，請參照以下指示取掉保護蓋。

步驟 2: 將 ILM 拉桿向上抬起並將 CPU 保護蓋掀起。

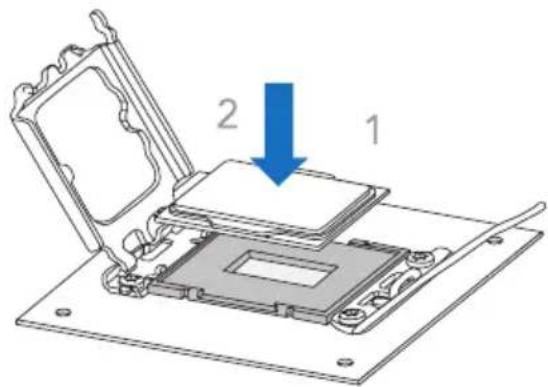

步驟 3: 將處理器對準插槽上相對應位置。

步驟 4: 將 CPU 保護蓋蓋上。

» 請確保安裝為 LGA1851 插座設計的 CPU。
》CPU 必須按正確的方向放入，請勿強行將 CPU 放進插槽以免造成 CPU 損壞。

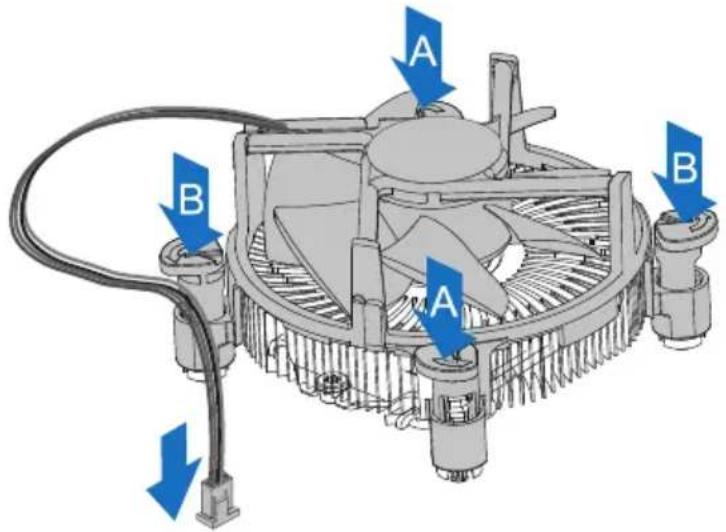

2.2 散熱片

步驟 1: 請將 CPU 風扇零件置於 CPU 頂部，確保四個固定件對齊主板上的插孔，調整其方位，使風扇電線與 CPU 風扇接孔間距最近。確保固定件與插槽垂直指向散熱片。

步驟 2: 依序把對角 2 個固定件同時向下按壓，以固定風扇，完成 CPU 安裝。

注意

》如有必要，在安裝散熱風扇前請先塗抹散熱膏於 CPU 表面。
» 請務必連接 CPU 風扇接孔。
》請參照 CPU 散熱片的使用安裝手冊獲得正確的安裝訊息。

2.3 風扇接頭

此風扇接頭支援電腦上設置的冷卻風扇，風扇電纜和連接器可能因風扇製造商而有差異。

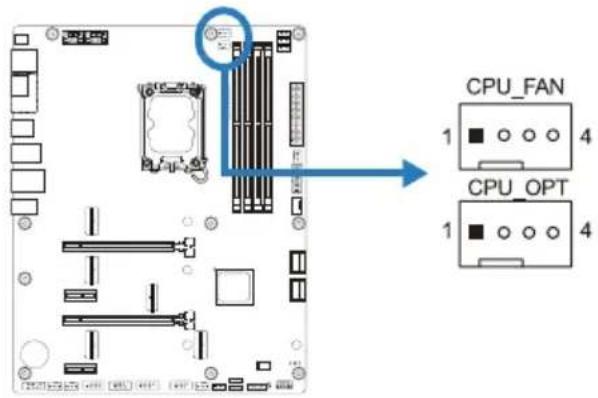

CPU_FAN/ CPU_OPT: CPU 風扇接頭

» CPU_FAN, CPU_OPT, SYS_FAN1/2/3/4 支援 4 個針腳和 3 針腳接頭；接線時請注意紅線是正級需接到第二個針腳，黑線接地需接到接地針腳。
» CPU 風扇接頭 (CPU_OPT)：支援水冷風扇和 CPU 風扇。

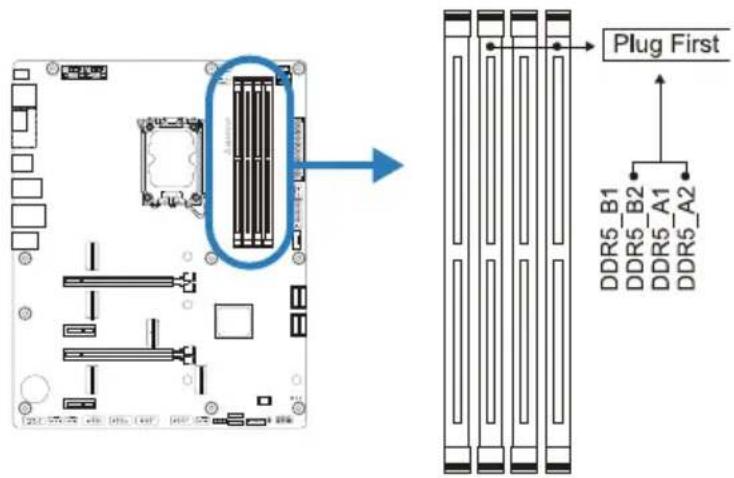

2.4 系統記憶體

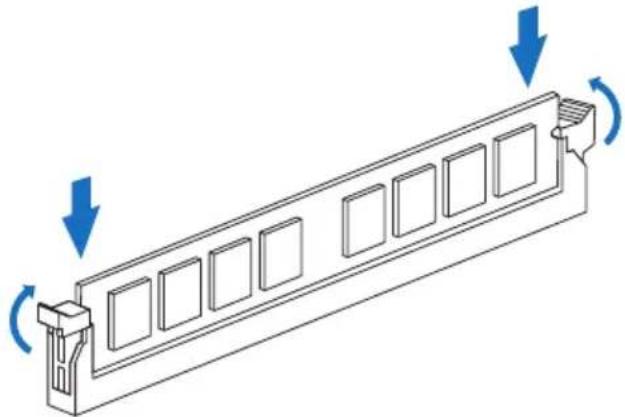

DDR5 記憶體模組

步驟 1: 向外按壓固定夾以解鎖 DIMM 插槽。對準插槽上的 DIMM，以使 DIMM 上的槽口與插槽上的缺口符合。

步驟 2: 垂直將 DIMM 牢固地插入插槽，直到固定夾扣跳回原位，並且 DIMM 正確就位。

》如果 DIMM 未順利插入，請勿強行插入按壓安裝。請將其完全拉出後重試。

記憶體容量

DIMM 插槽位置 DDR5 模組 總記憶用量
DDR5_A1 8GB/16GB	/24GB/32GB/48GB
DDR5_A2 8GB/16GB	/24GB/32GB/48GB
DDR5_B1 8GB/16GB	/24GB/32GB/48GB
DDR5_B2 8GB/16GB	/24GB/32GB/48GB

雙通道記憶安裝

為啟動主板雙通道功能，使用記憶體模組必須符合以下要求：成對安裝相同密度的記憶體模組。如下表所示

(“O”表示記憶體已安裝，“X”表示記憶體未安裝。)

注意

» 當安裝多個記憶模組時，我們建議使用相同品牌和容量的記憶體於主板上。

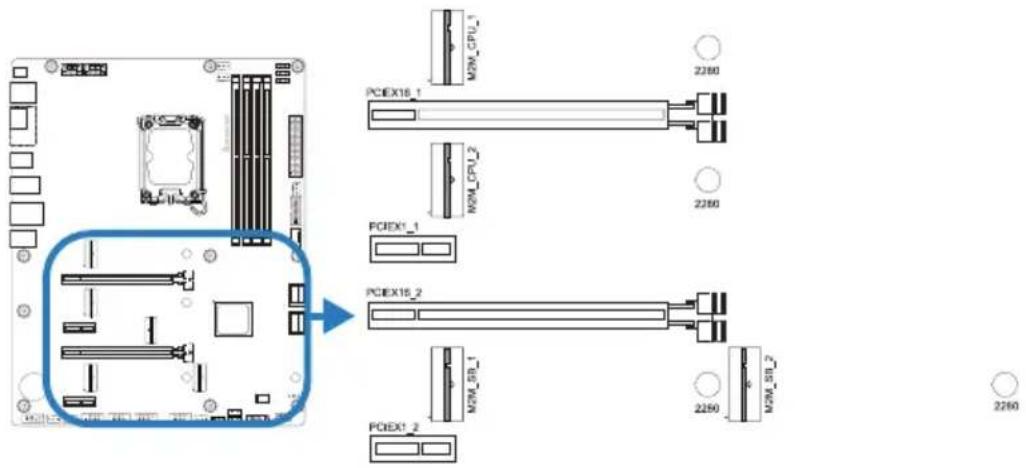

2.5 擴充插槽

PCIEX16_1: PCI-Express Gen5 x16 插槽 (x16 或 x8/x8 模式)

• 符合 PCI-Express 5.0 規範。
• 最大帶寬總計為 128GB/s。

PCIEX16_2: PCI-Express Gen4 x16 插槽 (x4 模式)

• 符合 PCI-Express 4.0 規範。
• 最大帶寬總計為 16GB/s。

• 符合 PCI-Express 3.0 規範。
• 最大帶寬總計為 2GB/s。

M2M_CPU_1: M.2 (M Key) 插槽

• M.2插槽支援2280類型SSD模組。
- 支援 PCIe 5.0 x4 (128Gb/s) - NVMe SSD。

M2M_CPU_2: M.2 (M Key) 插槽

• M.2插槽支援2280類型SSD模組。
• 支援 PCIe 4.0 x4 (64Gb/s) - NVMe SSD。

M2M_SB_1: M.2 (M Key) 插槽

• M.2插槽支援2280類型SSD模組。
• 支援 PCIe 4.0 x4 (64Gb/s) - NVMe SSD。

M2M_SB_2: M.2 (M Key) 插槽

• M.2插槽支援2280類型SSD模組。
• 支援 PCIe 4.0 x4 (64Gb/s) - NVMe SSD。

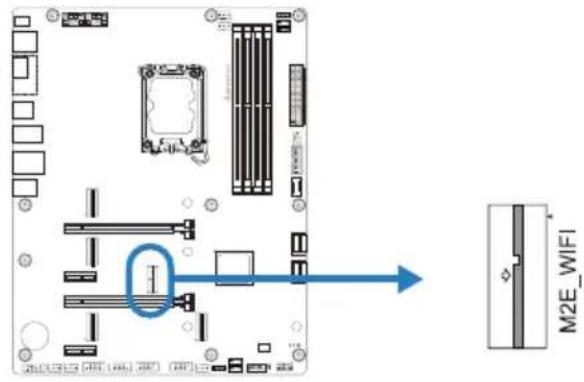

M2E\_WIFI: M.2 (E Key) 插槽（不提供 M.2 (E Key) Wi-Fi 卡）

• 支援 M.2 插槽 2230 尺寸模組。
• 支援 WiFi、Bluetooth 和 Intel® CNVi。

安裝擴充卡

請參照以下步驟安裝擴充卡：

• 安裝擴充卡前請閱讀擴充卡的相關指示說明。
• 打開電腦機箱後蓋，移除螺絲和插槽支架。
• 將擴充卡按照正確的方向插入插槽，直到擴充卡完全固定住。
• 用螺絲將擴充卡的金屬支架固定到機箱後置面板。(僅安裝顯示卡時適用此步驟)
• 將電腦機箱後蓋閉合。
• 開機。如有必要，可為擴充卡更改BIOS設定。
• 安裝擴充卡的驅動。

注意

》請注意，如果要安裝或卸下螺絲，需要使用M2型螺絲刀。建議不要使用不符合規格的螺絲刀，否則可能會損壞螺絲。

安裝 M.2 旋轉自動扣具

安装 M.2 SSD 卡

1. 將 M.2 SSD 以 30 度角插入 M.2 插槽。
2. 將 M.2 SSD 放下至定位。
3. 門鎖 "Click" 以固定 M.2 SSD。

1. 撥開 M.2 門鎖。
2. 將 M.2 SSD 提起。
3. 將 M.2 SSD 以 30 度角移出 M.2 插槽。

下圖顯示為如何安裝跳線。當跳帽放置在針腳上時，跳線為關閉 (close) 狀態。若跳帽未放置在針腳上時，則跳線為打開 (open) 狀態。下圖顯示如何設置跳線。

針腳 打開 針腳 關閉 針腳 1-2 關閉

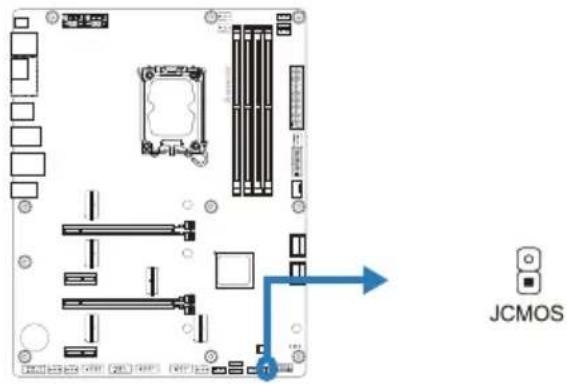

JCMOS: 清空 CMOS 跳線

用戶可清空 CMOS 數據並恢復 BIOS 安全設定，請依照以下步驟操作以免造成主板損壞。

針腳 1-2 打開：一般操作（預設）

針腳 1-2 短路：清空 CMOS 數據

清空 CMOS 數據過程：

1. 關閉 AC 電源。
2. 將跳線設置成 1-2 接腳短路，建議可以使用一個金屬物體如螺絲起子同時觸碰 1-2 針腳。
3. 等待 5 秒鐘。
4. 清空 CMOS 數據後，請確認跳線設定為 1-2 針腳打開。
5. 打開 AC 電源。
6. 開機後按下 鍵進入 BIOS 設定。

2.7 接頭和插槽

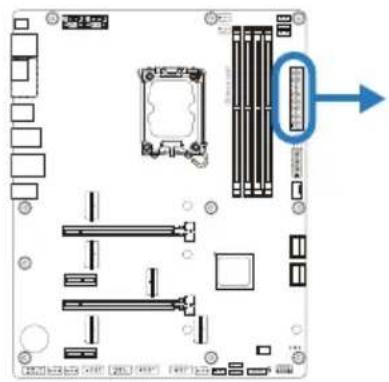

ATX: ATX電源插槽

為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。

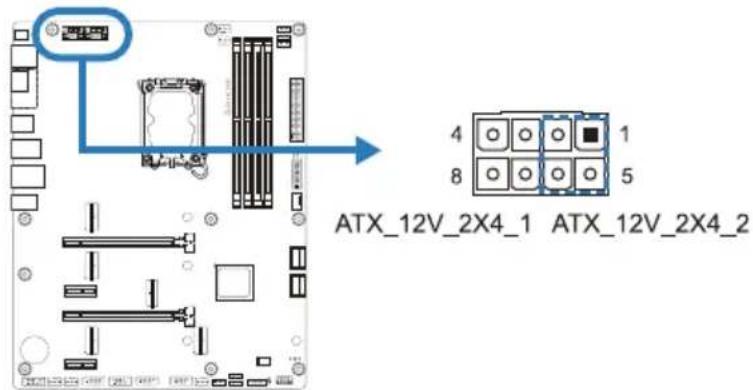

此接頭給CPU電路提供+12V電壓。若CPU電源插頭為4針腳，請參考以下安裝方式：

1. 當電源設備具有兩個8針CPU電源插頭時：請安裝在ATX_12V_2X4_1和ATX_12V_2X4_2上。
2. 當電源設備只有一個8針CPU電源插頭時：請將其安裝在ATX_12V_2X4_1或ATX_12V_2X4_2中。
3. 當電源設備只有4針CPU電源插頭時：請安裝在ATX_12V_2X4_1的1-2-5-6針腳或ATX_12V_2X4_2的1-2-5-6針腳上。

針	定義
1+12V
2+12V
3+12V
4+12V
5	接地
6	接地
7接地
8	接地

注意

》開機前，請確保ATX、ATX 12V 2X4 1和ATX 12V 2X4 2插槽都已插上電源。
》電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議您使用具有更高功率輸出的電源供應器。

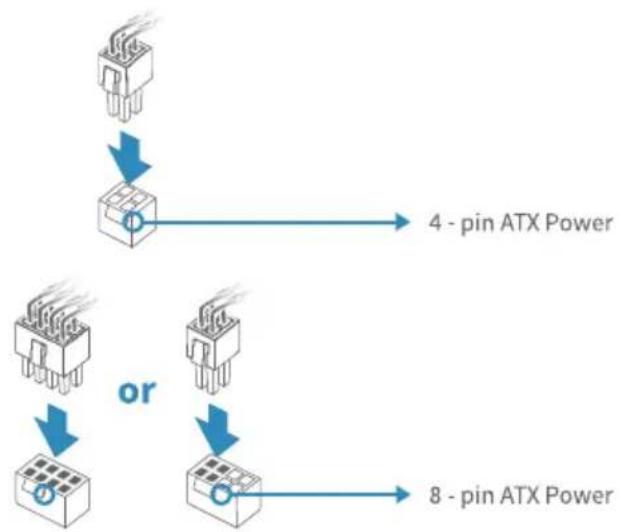

ATX 電源插槽

24 針 ATX 電源供應器：主電源連接器位於主機板邊緣，靠近 DIMM 插槽。將電源線牢固地插入連接器並確保其牢固。

4 或 8 針 ATX 電源：4 或 8 針 ATX 12V 電源連接器用於提供 CPU 電源。將插針與連接器對齊並用力按壓至就位。


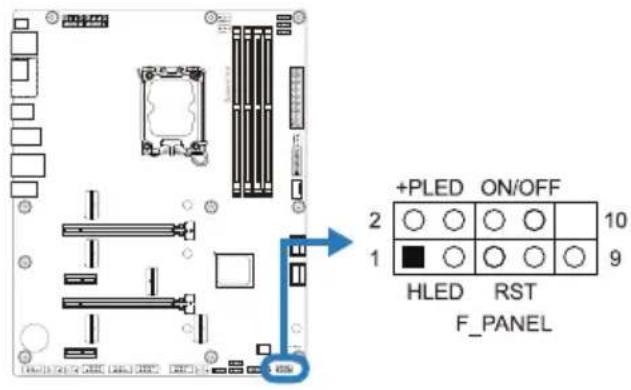

F\_PANEL: 前置面板接頭

此 10 針腳接頭包含開機，重新啟動，硬碟指示燈和電源指示燈。

針 定義 功能 針 定		義 功能
1 H	DD LED(+)	硬碟指	2 Power LED (+)		電源指 示燈
3 H	DD LED(-) 4 P	Power LED (-)
5	接地	重啓 按鈕	6 電源按鈕		開機 按鈕
7重	啓 8 接地
9 NC	NC 10 Key Key

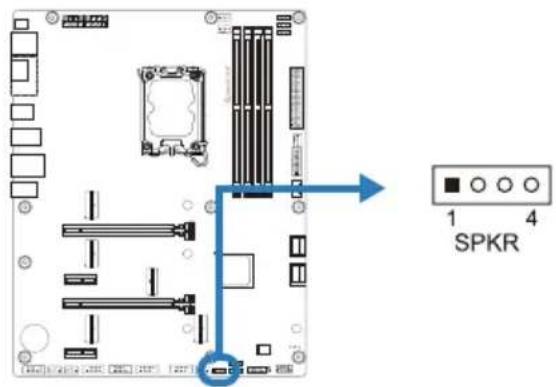

SPKR: 揚聲器接頭

此 4 針腳接頭提供您連接揚聲器。

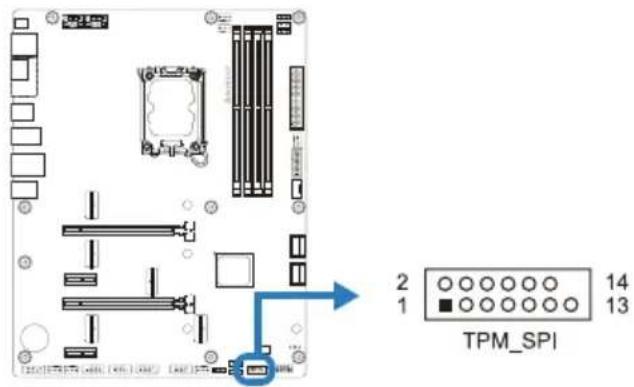

TPM\_SPI: TPM 安全模組接頭

此接頭可連接可信任安全平台模組系統，可用來儲存金鑰、認證與資料，並增加網路安全性。

針定義針定義
1 VCCSPI	2 S_SPI	TPM_IRQ#
3 S_PLTRST#	4 S_SPI	TPM_CS2#
5 NC	6 F_BIOS	WP#_R
7+3V_SPI	8 GND
9 F_SPI_CS0#_R 10		T_SPI	CLK
11	T_SPI_MISO	12	T_SPI_MOSI
13	F_SPI_HOLD#_R	14	N/A

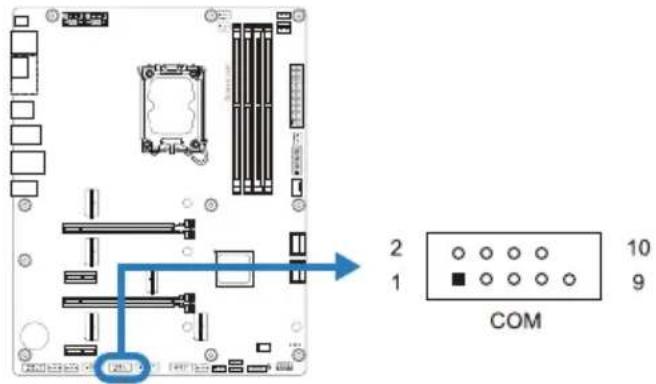

COM: 序列埠接頭

此主板提供序列埠接頭可接至 RS-232 接頭。

針	定義
1 載	波檢測
2 接	收資料
3 發	送數據
4 資	料終端備妥
5 接	地訊號
6 資	料集備妥
7輸	送要求
8 清	除發送
9 震	鈴指示器
10 Key

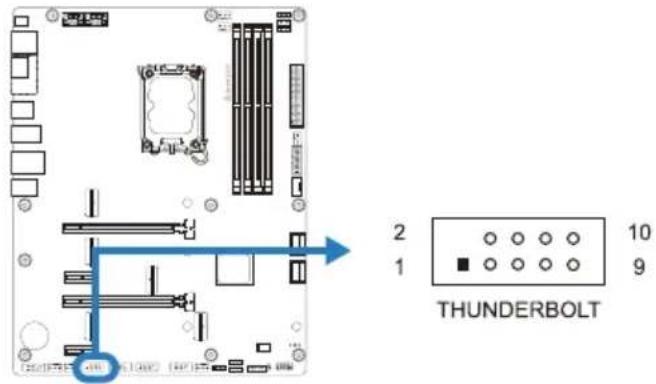

THUNDERBOLT: Thunderbolt 接頭

PC 前置面板支援附加的 Thunderbolt 接頭，也可連接即插即用外接設備。

針	定義
1 Force Power
2 Key
3 CIO Plug Event
4 SMB_DATA_MAIN
5 SLP_S3_N
6 SMB_CLK_MAIN
7SLP_S5_N
8 3V3_AIC_PD_INT#
9	接地
10 接地

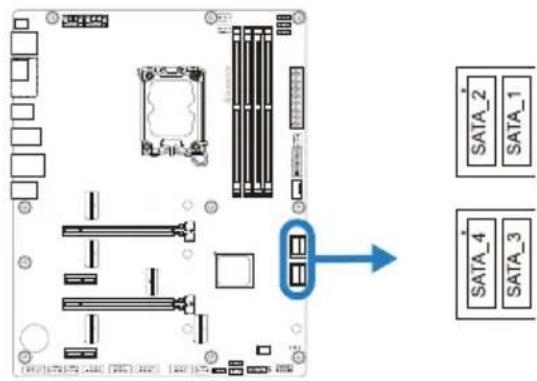

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: Serial ATA 接頭

此接頭通過 SATA 數據線連接 SATA 硬碟。

針	定義
1	接地
2 TX+
3 TX-
4	接地
5 RX-
6 RX+
7接地

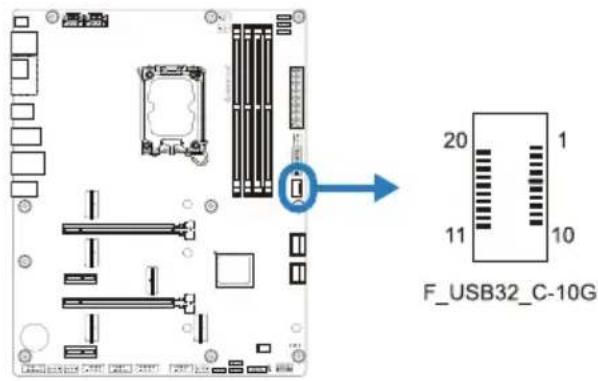

F\_USB32\_C-10G: 前置面板 USB 3.2(Gen2) 接頭

PC 前置面板支持附加的 USB type-C 數據線，也可連接即插即用外圍設備。

針定義針定義
1 VBUS 11 VBUS
2 SSRX1+ 12 SSTX2+
3 SSRX1- 13 SSTX2-
4接地 14接地
5 SSTX1+ 15 SSRX2+
6 SSTX1- 16 SSRX2-
7VBUS 17接地
8 CC1 18 D-
9 SBU1 19 D+
10 SBU2 20 CC2

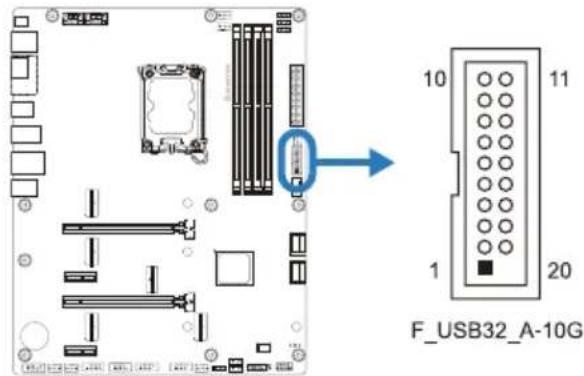

F\_USB32\_A-10G: 前置面板 USB 3.2(Gen2) 接頭

此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得連接。

針定義針定義
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key

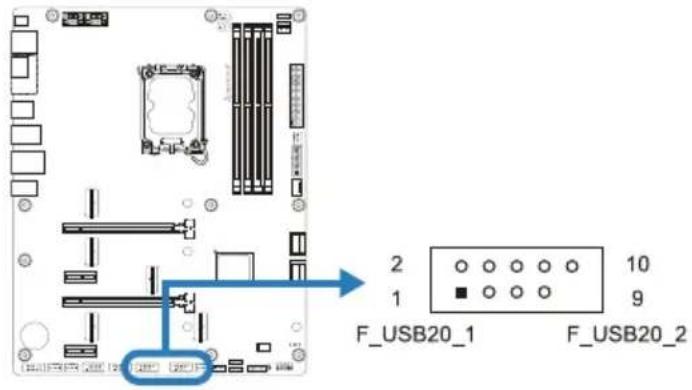

F\_USB20\_1/F\_USB20\_2: 前置面板 USB 2.0 接頭

此接頭連接器允許用戶在 PC 前置面板上添加 USB 接頭，並且可與各種外部外接設備取得連接。

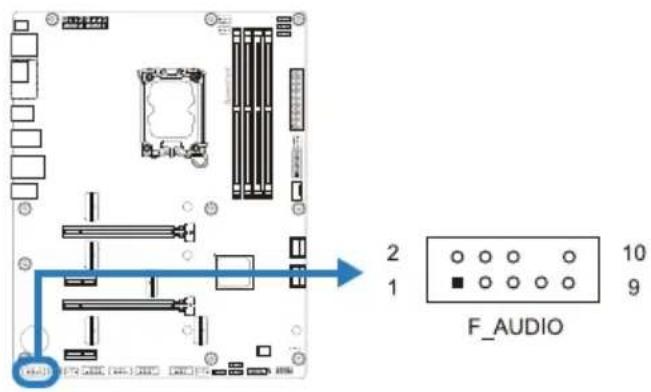

此接頭可連接音效輸出數據線，支援 HD(高解析) 音效。

HD Audio
針	定義
1 Mic Left in
2	接地
3 Mic Right in
4 GPIO
5 Right line in
6 Jack Sense
7Front Sense
8 Key
9 Left line in
10 Jack Sense

注意

》當使用前置 HD 音效插孔並插入耳機 / 麥克風時，後置聲音將自動禁用。
》建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。

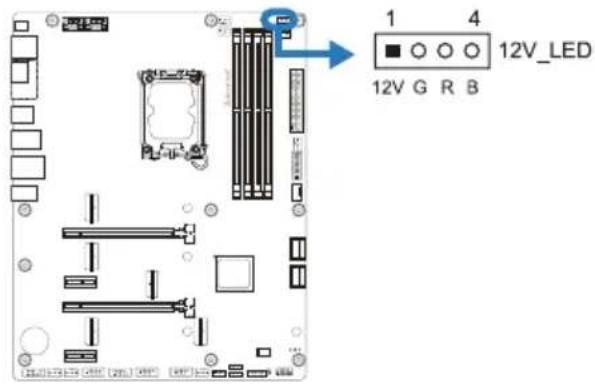

12V\_LED: RGB LED 裝置 (5050 SMD) 接頭

此接頭提供 12V 電源與 RGB 控制訊號，可連接 RGB LED 裝置 (5050 SMD)。

針	電纜顏色 定義
1	12V(黑色)VCC12
2	G(綠色)LED_GREEN
3	R(紅色)LED_RED
4	B(藍色)LED_BLUE

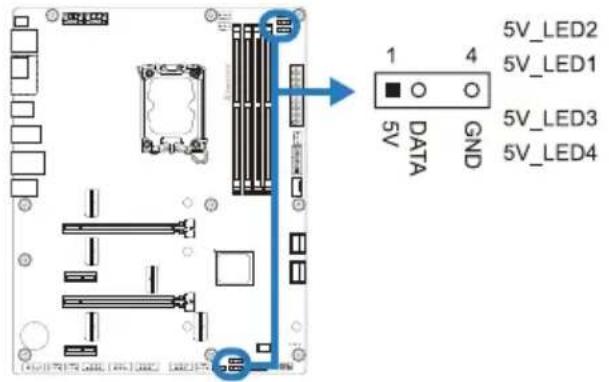

5V\_LED1/ 5V\_LED2/ 5V\_LED3/ 5V\_LED4: Addressable RGB LED 裝置 (WS2818B) 接頭

此接頭提供 5V 電源與數據控制訊號，可連接 ARGB LED 裝置 (WS2818B)。

針	定義
1	VCC5
2	數據
3	key
4	接地

注意

》請確保並正確的將針腳連接至LED裝置，錯誤的連接可能會損壞您的LED裝置或主板。
》12V LED 接頭支援 5050 RGB LED 燈條，最大輸出功率為 3A(12V)。
》 5V_LED 接頭最多可支援 300 個 LED WS2818B Addressable RGB LED 燈條，最大輸出功耗為 3A (5V)。

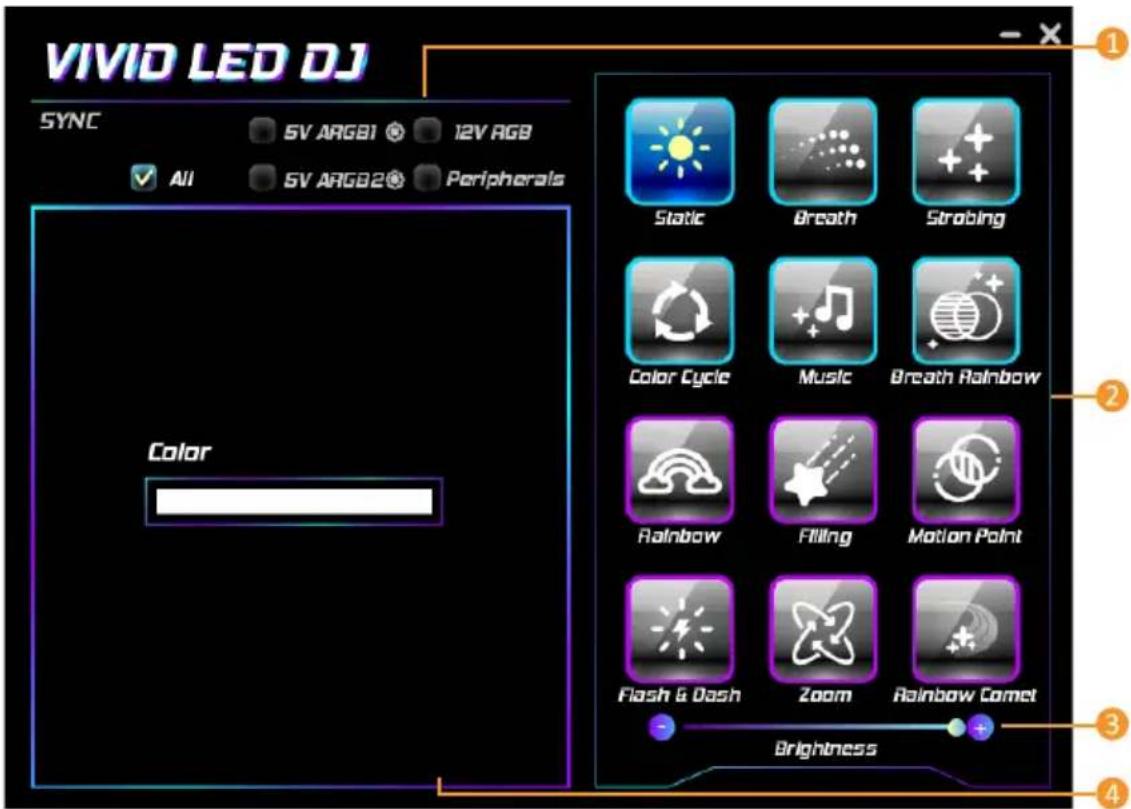

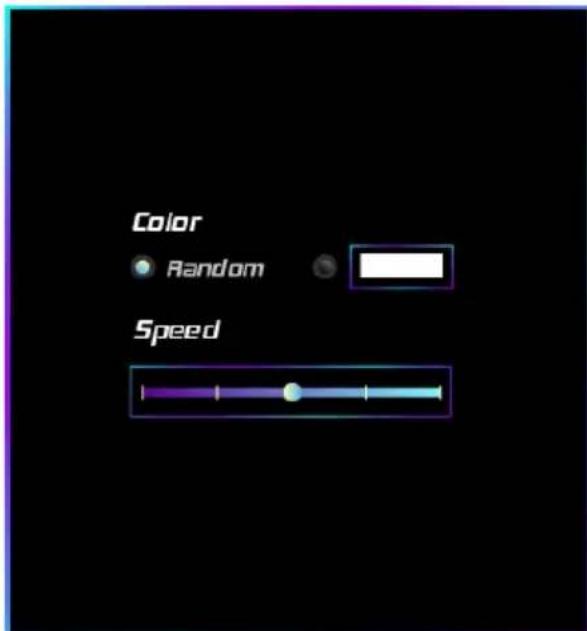

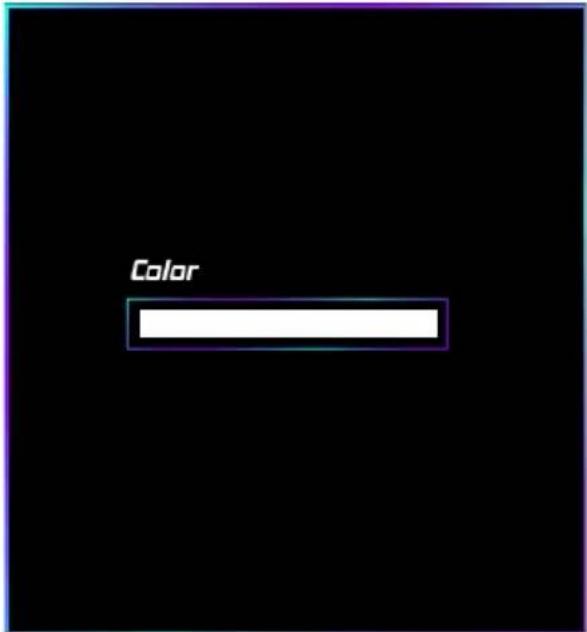

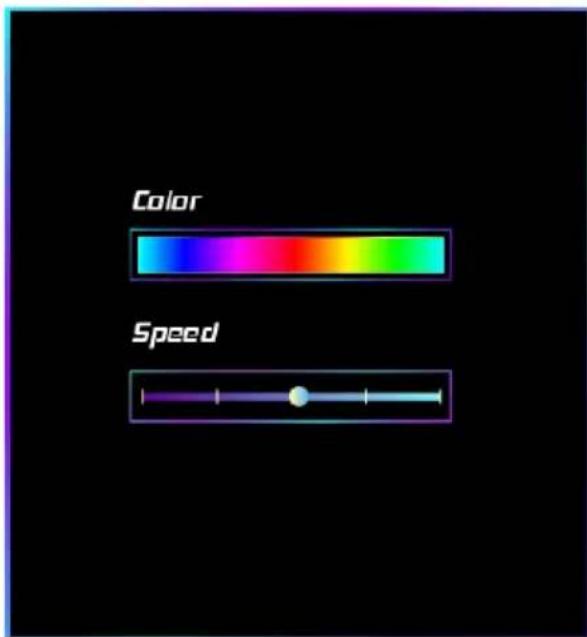

》請使用 Vivid LED DJ 軟體控制 LED。有關詳細的軟體設定訊息，請參閱第 3.3 章。

2.8 LED 燈

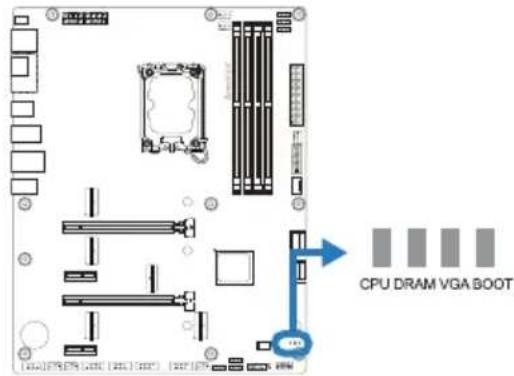

Debug LED: 檢測 LED 指示燈

LED 指示燈顯示主板的檢測狀態。

CPU - 表示 CPU 未檢測到或發生故障。

DRAM - 表示 DRAM 未檢測到或發生故障。

VGA - 表示 GPU 未檢測到或發生故障。

BOOT - 表示啟動設備未檢測到或發生故障。

注意

》啟動電腦後，LED指示燈將按以下順序點亮：
CPU→DRAM→VGA→引導。
》當電腦準備就緒時，LED指示燈將顯示錯誤發生的位置，並持續亮著直到問題解決。
》啟動電腦後，如果未檢測到異常，則 Debug LED 將不會點亮。

LED燈

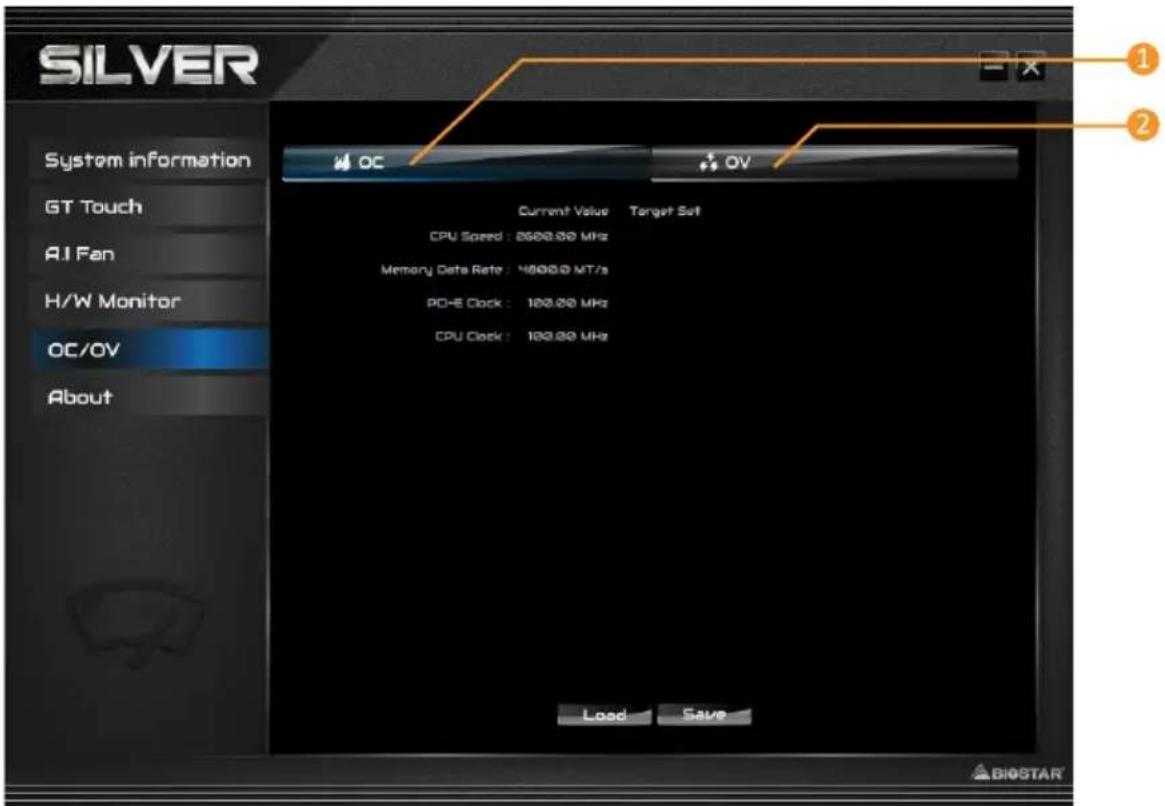

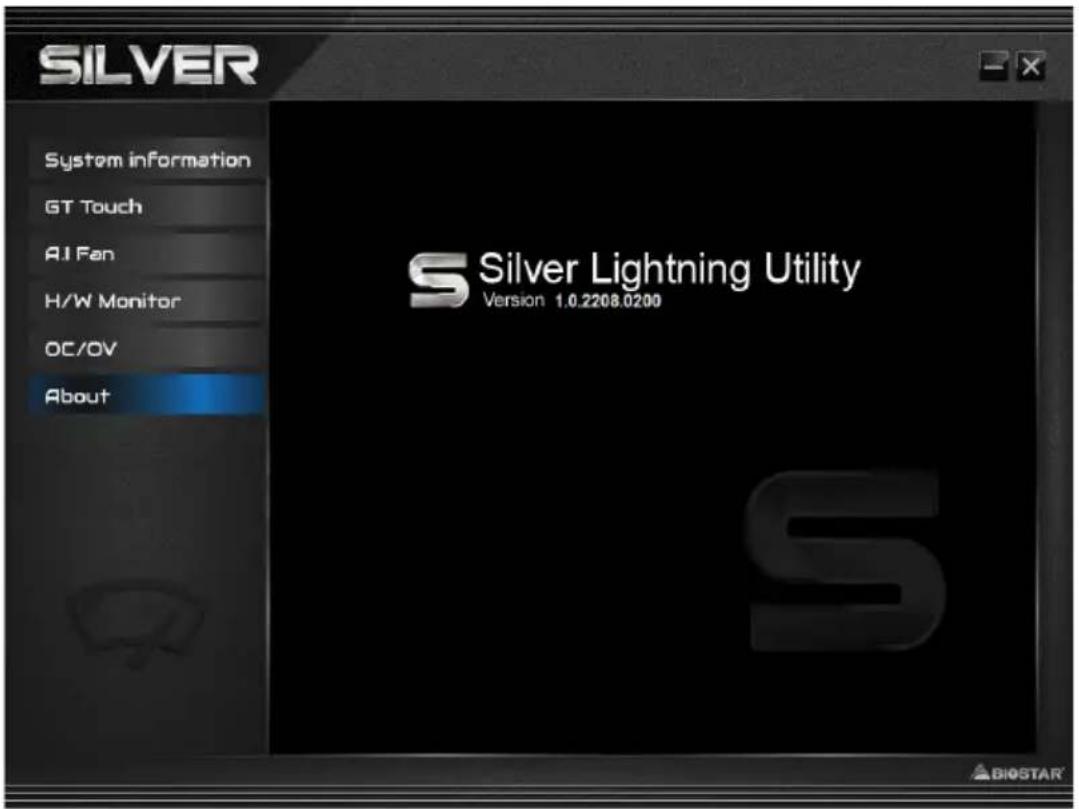

下面的 LED 燈由 SILVER LIGHTNING 軟體控制。請參閱 3.3 章節的軟體設定。

• BIOS 設定程式可用於查看與更改電腦的 BIOS 設定。開機進行自動檢測時，按 鍵可進入 BIOS 設定程式。
• 更多相關 UEFI BIOS 設置訊息，請參考網站上的 UEFI BIOS 手冊。

3.2 更新 BIOS

以下任意一種工具都可以更新 BIOS:

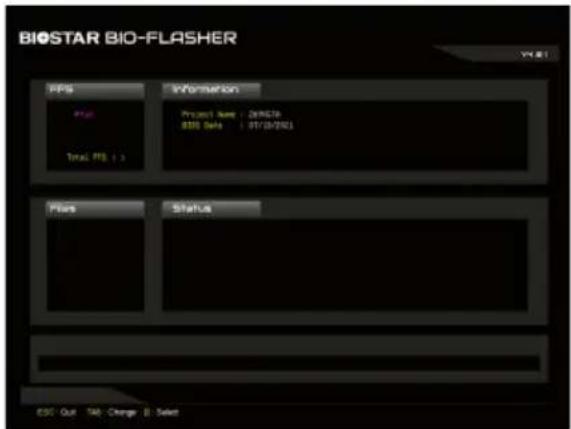

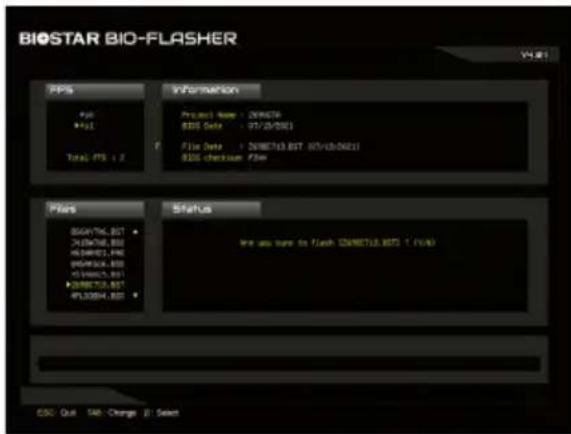

• BIOSTAR BIO-Flasher: 使用此工具，BIOS 可透過硬碟上的檔案更新、USB 驅動更新或者 CD-ROM 更新。

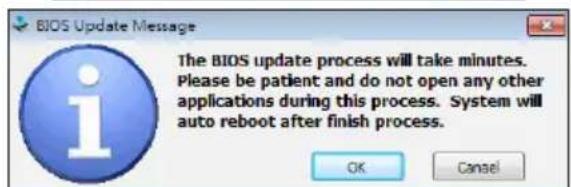

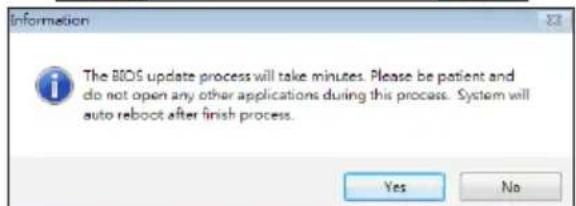

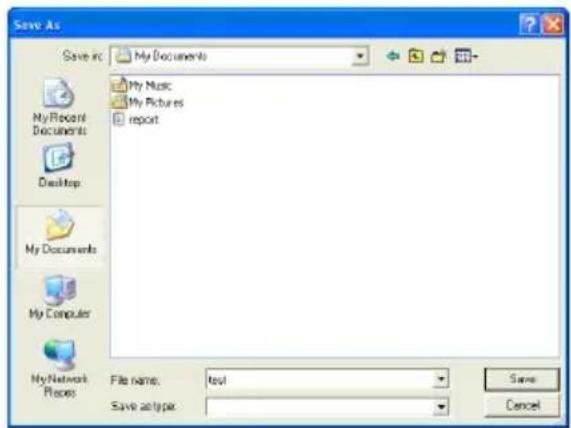

• BIOSTAR BIOS 更新工具: 能夠在 Windows 環境下自動更新。使用此工具, BIOS 可透過硬碟上的檔案更新、USB 驅動更新、CD-ROM 更新或者從網站上的檔案執行下載更新。

3.3 主板更新BIOS

• 將欲更新的bios放到隨身碟中,並將bios檔名改為CREATIVE.ROM
  • (此命名要一字不漏不能寫錯) 舉例: 將XXXXXXXX.BST改為CREATIVE.ROM。
• 接上主板電源ATX 24PIN,並打開ac電源(僅需打開電源供應器電源,無須power on)。
• 將載有CREATIVE.ROM的隨身碟插入燒錄器。
• 按壓BIOS更新鍵3\~5秒後,LED會開始閃爍,等LED燈全熄滅,即燒錄完成,(32m燒入時間約4\~6分鐘)

BIOSTAR BIO-Flasher

注意

》此工具僅允許可使用 FAT32/16 格式化或單個分區的存儲設備。
》更新 BIOS 時若關機或重啓系統將導致系統啟動失敗。

使用 BIOSTAR BIO-Flasher 更新 BIOS

1. 進入網站下載與主板相符的最新 BIOS 檔案。
2. 然後儲存 BIOS 檔案到 USB 隨身碟。(僅支援 FAT/FAT32 格式)
3. 插入包含 BIOS 檔案的 USB 隨身碟到 USB 連接埠。

4. 開機或重啟後，在自動檢測過程中按 鍵。

5. 進入開機自我檢測 (POST) 螢幕畫面後，BIO-FLASHER 程式跳出。選擇 搜尋 BIOS 檔案。

6. 選擇合適的 BIOS 檔案件，並按“Yes”執行 BIOS 更新程式。

7. BIOS 更新完成後則會彈出一個對話框，要求您重新啟動系統。按 鍵重新啟動系統。

1. 當系統啟動並顯示全螢幕標誌時，按 鍵進入 BIOS 設定。 進入 BIOS 設定程式後，請選擇 ，使用 功能下載 系統優化預設值，然後選擇 以重新啟動電腦。完成 BIOS 更新。

BIOS 更新工具（通過網路）

1. 用 DVD 驅動安裝 BIOS Update Utility。

2. 使用此功能時，請確保電腦已連接到網路。

3. 啟動 BIOS 更新工具，然後點擊 “Online Update” 按鈕。

4. 螢幕跳出是否執行更新 BIOS 程式的對話框，點擊“Yes”開始更新 BIOS。

5. 如果 BIOS 有新版本，螢幕會跳出提示您下載最新版本的對話框。點擊“Yes”下載。

6. 完成下載後，螢幕跳出提示您更新 BIOS 的對話框，點擊“Yes”開始更新。

7. 更新程式結束後，螢幕跳出提示您重新開機引導系統的對話框。點擊“OK”重啟。

1. 當系統啟動並顯示全螢幕標誌時，按 鍵進入 BIOS 設定。 進入 BIOS 設定程式後，請選擇 ，使用 功能下載 系統優化預設值，然後選擇 以重新啟動電腦。完成 BIOS 更新。

BIOS 更新工具（通過 BIOS 文件）

1. 用 DVD 驅動安裝 BIOS 更新工具。

2. 從我們的網站 www.biostar.com.tw 下載合適的 BIOS.

3. 在主頁面打開 BIOS Update Utility，然後點擊“Update BIOS”按鈕。

4. 螢幕跳出是否執行更新 BIOS 程式的對話請求，點擊“OK”開始更新 BIOS。

5. 選擇 BIOS 檔案的存放目錄。然後選擇合適的 BIOS 檔案，點擊“Open”。更新 BIOS 要花幾分鐘時間，請耐心等待。

6. BIOS 更新過程結束後，點擊“OK”重新啟動。

7. 當系統啟動並顯示全螢幕標誌時，按 鍵進入 BIOS 設定。 進入 BIOS 設定程式後，請選擇 ，使用 功能下載 系統優化預設值，然後選擇 以重新啟動電腦。完成 BIOS 更新。

點擊 BIOS 備份按鈕，選擇備份檔案內的合適目錄命名，然後點擊“Save”。

1. 將光碟放入光碟機，若Autorun功能已啟動，則會顯示驅動安裝程式。
2. 選擇Software Installation，然後點擊各軟體圖示。
3. 根據螢幕上的指令完成安裝。

啟動軟體

安裝程式完成後，桌面上將出現軟體圖示。請雙擊圖示啟動軟體工具。

注意

》所有軟體的相關訊息和內容若有變更，恕不另行通知。為使系統性能更佳，軟體會不斷升級。
》下面的圖片和訊息僅供參考，此主板的實際訊息和設定可能與手冊略有差異。

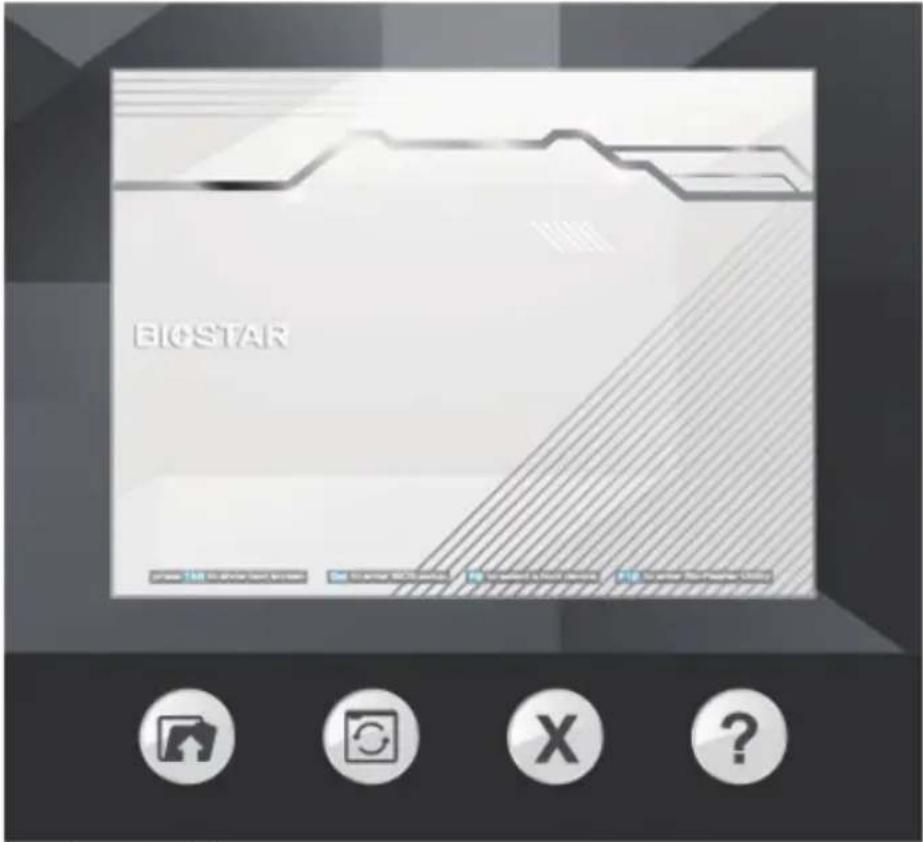

BIOScreen 工具

此實用工具可以將開機畫面個性化。您可以選擇BMP格式來自定義電腦開機畫面。

請參照以下步驟來更新開機畫面：

• 載入圖片(Load Image)：選擇圖片作為開機畫面。
• 更新BIOS(Update Bios)：將圖片寫入BIOS記憶體，然後完成更新。
• 關閉(Close)
• 關於(About)

炫彩燈控(Vivid LED DJ)

炫彩LED可供您調整ARMOR GEAR燈、RGB LED設備的燈光配色模式。

1. LED類型(LED Type): 選擇 LED 照明塊。

2. 全部(All): 所有 LED 照明。

3. 12V RGB:12V LED 照明。(12V_LED装置)
4. 5V ARGB1 / 5V ARGB2 : 5V LED 照明。(5V_LED装置)

5. 週邊設備(Peripherals): RGB LED 照明。

6. LED 閃爍模式(LED SPARKLE): 讓您選擇 LED 的閃爍模式。

7. Static

8. Breath
9. Strobing
10. Color Cycle
11. Music
12. Breath Rainbow
13. Rainbow
14. Filling
15. Motion Point
16. Flash & Dash
17. Zoom

18. Rainbow Comet

19. 亮度(Brightness): 允許調整 LED 的亮度。

20. 調色盤(Color Palette): 允許您選擇 LED 的特定顏色。

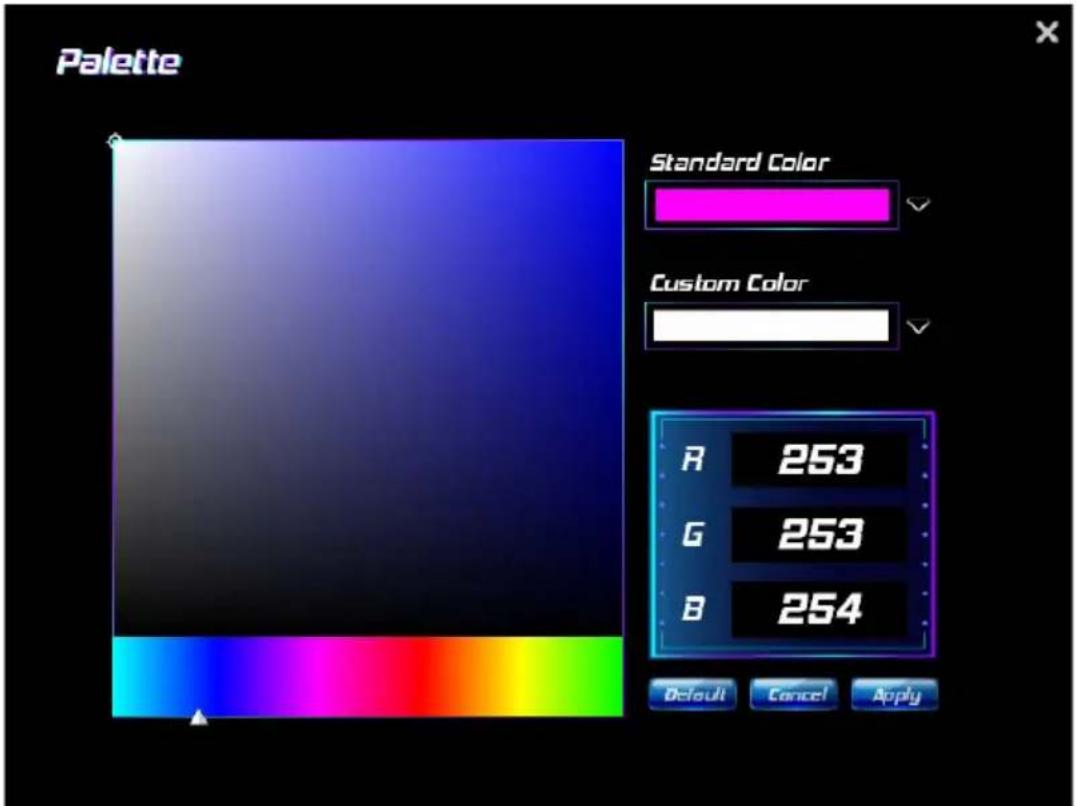

- 調色板(Palette)：允許您選擇 LED 的特定顏色。

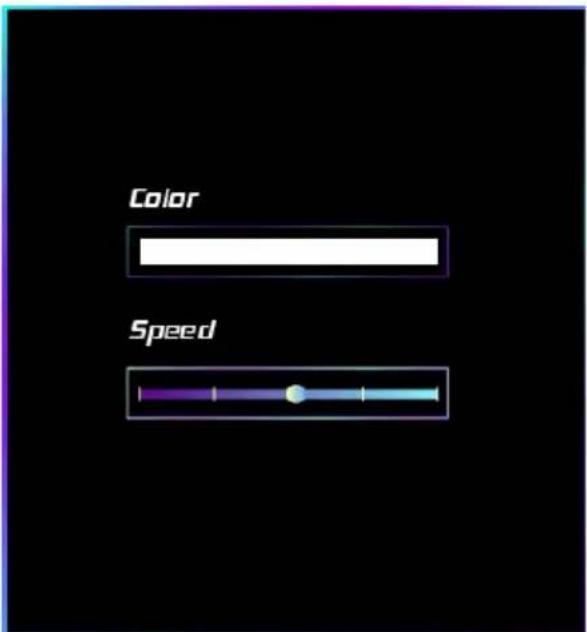

• 顏色(Color)：允許您選擇顏色。

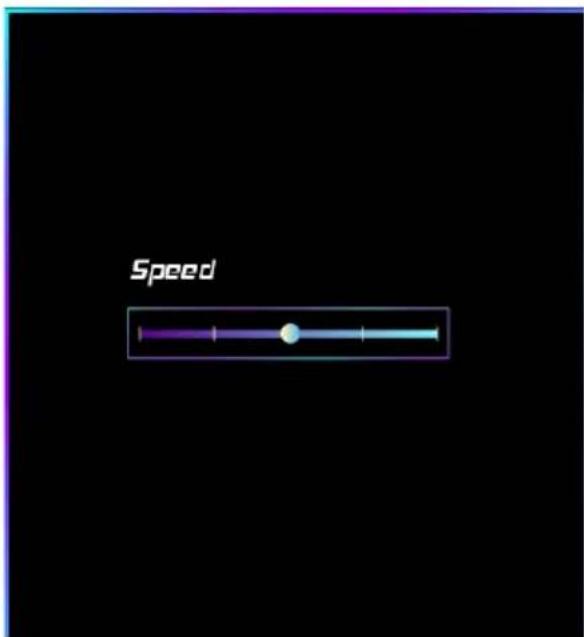

• 速度(Speed)：允許您調整速度。

• 顏色(Color)：允許您選擇顏色。
• 速度(Speed)：允許您調整速度。

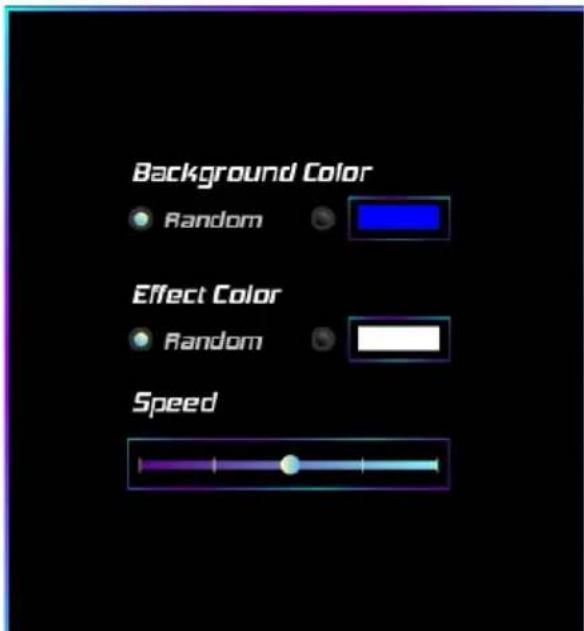

顏色(Color)：允許您選擇顏色。

速度(Speed)：允許您調整速度。

隨機(Random)：LED 將自動改變調色板。

SILVER LIGHTNING軟體配置數個映泰的實用程式，使用戶更方便操作，並允許用戶可依序使用這些實用程式。

注意

》SILVER LIGHTNING軟體之選單內容將略有不同，具體項目配置取決於用戶所使用的主板。
» 安裝或刪除軟體後，請重新啟動電腦。

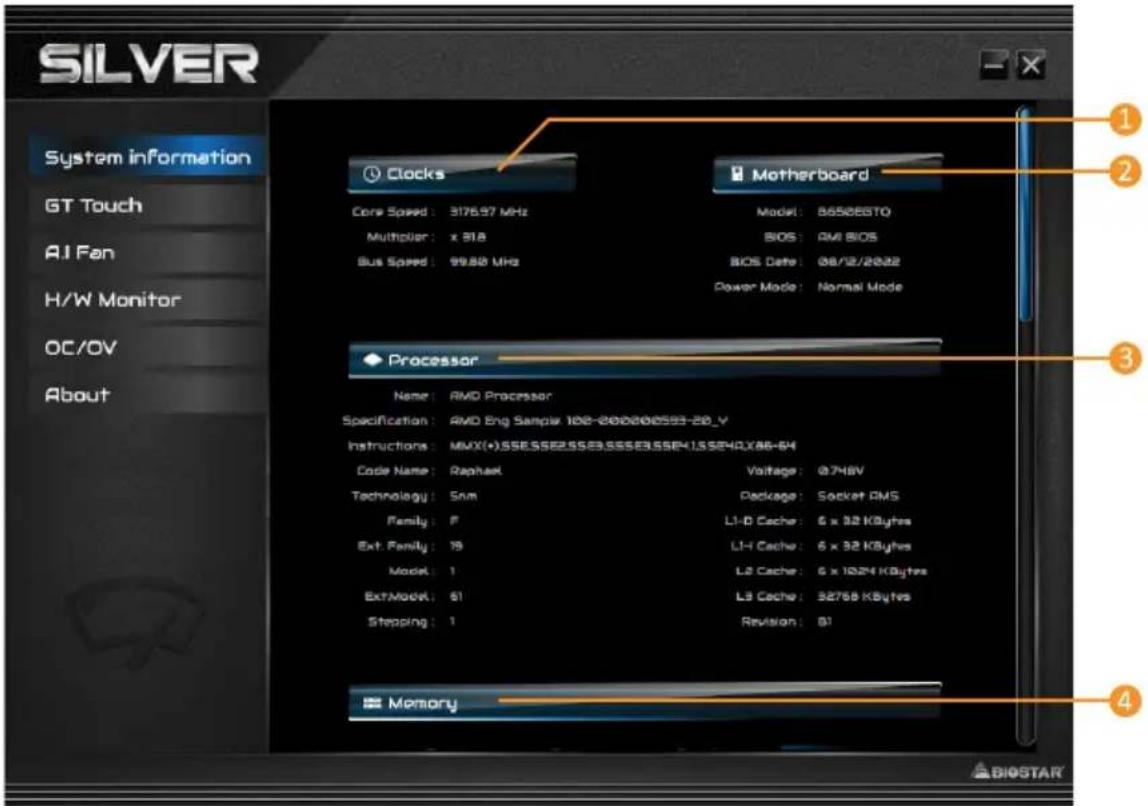

系統訊息(System information)

提供您基本系統訊息概述。

1. 時脈頻率(Clocks)：顯示核心頻率、倍頻和匯流排速度。
2. 主板(Motherboard)：顯示主板訊息。
3. 處理器(Processor)：顯示處理器訊息。
4. 記憶體(Memory)：顯示記憶體訊息。

點選不同的記憶體插糟按鈕將可瞭解記憶體的相關訊息內容。

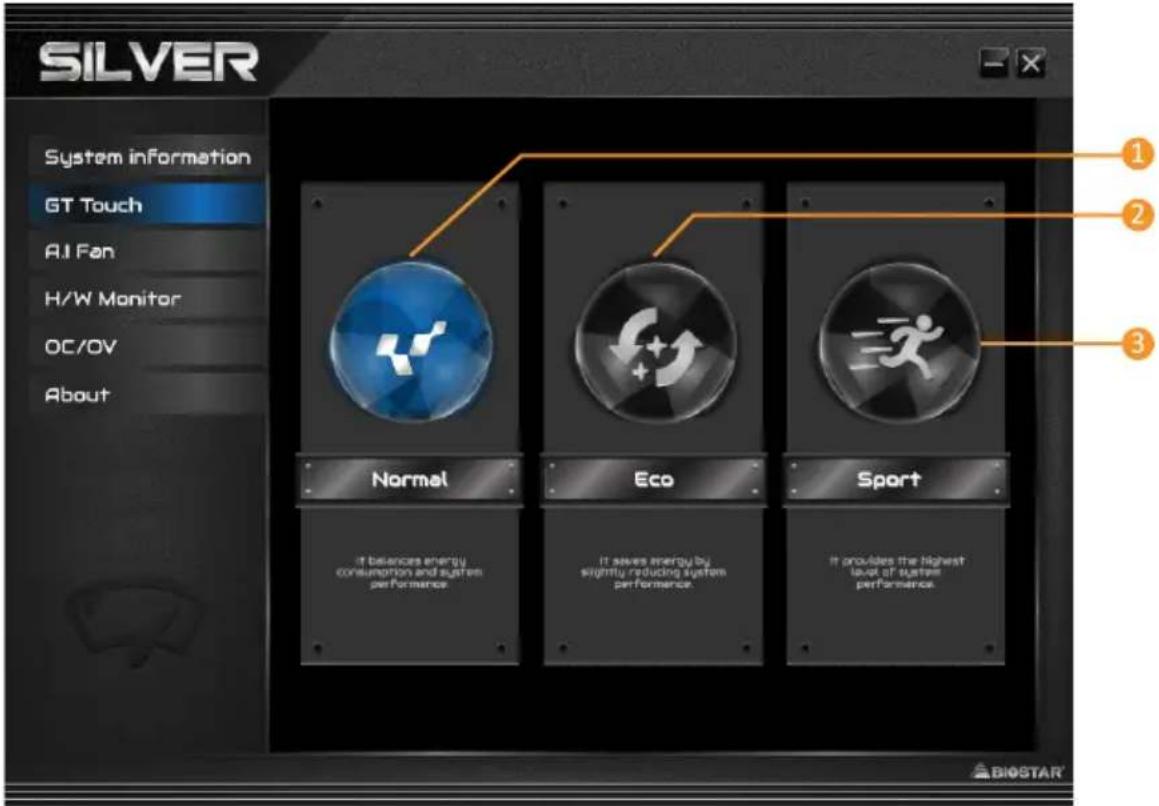

能效控制(GT Touch)

GT Touch允許您在Windows環境中運轉SILVER LIGHTNING程式時調整正常，ECO和運動模式。

1. 標準模式(Normal)：自動平衡系統性能與電源消耗。
2. 節能模式(ECO)：稍微地降低系統性能以節省能源。
3. 運動模式(Sport)：以最大限度提高系統性能。

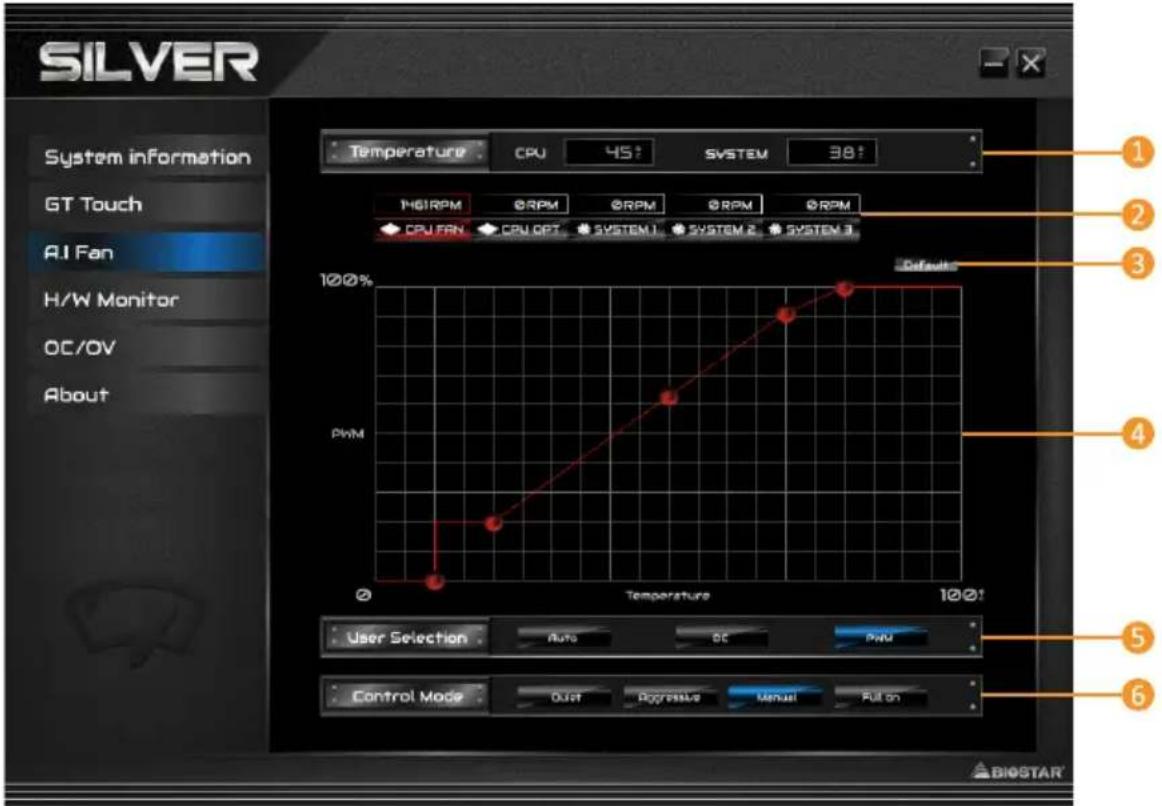

智能風扇(A.I Fan)

A.I FAN實用程式允許使用者具有更多調整風扇操作模式的智能性，並自動檢測不同的溫度，使風扇以規定的速度運行，以獲得最佳的冷卻效能。

1. 溫度(Temperature)：顯示當前CPU和系統溫度。
2. CPU FAN/ CPU OPT RPM & SYSTEM1/2/3 RPM :

單擊按鈕提供您設定CPU風扇和系統風扇的狀態值。

》顯示項目，請以實際主板為準。

1. Default：恢復預設您單個項目的更改值。
2. PWM/Temperature Panel :

根據風扇PWM值對應CPU和系統溫度來調節風扇轉速。

》此項目允許您根據自己的喜好進行調整。

1. 用户選擇(User Selection)：設定風扇屬性的選擇操作。

2. 自動(Auto)：允許您調整自動檢測模式。

3. DC: 允許您調整直流（直流）模式。

4. PWM: 允許您調整脈衝寬度調變 (PWM) 模式。

5. 控制模式(Control Mode)：允許您控制風扇的轉動模式。

6. 安靜(Quiet)：啓用安靜模式。

7. 極速(Aggressive): 啟用高性能模式。
8. 手動(Manual)：啓用手動模式。
9. 全開(Full on)：啓用全開模式。

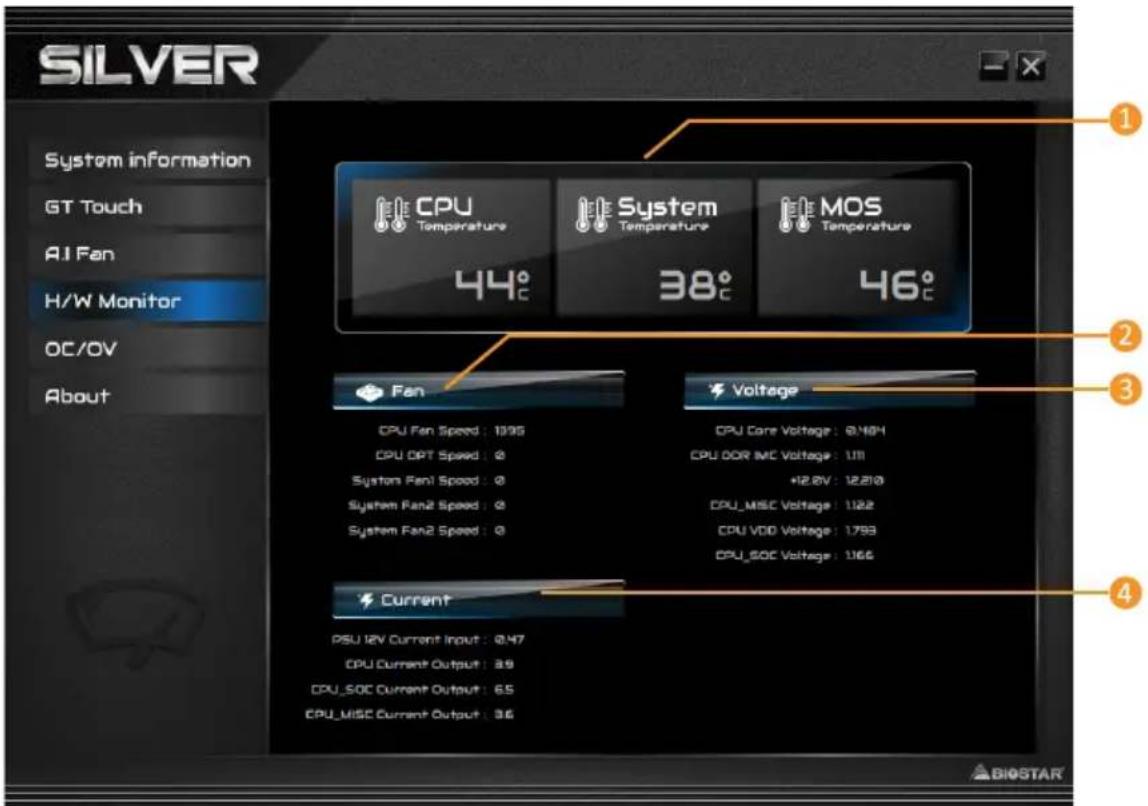

硬體監測 (H/W Monitor)

允許您監控硬體電壓，風扇轉速和溫度。

1. 處理器溫度 / 系統溫度 / MOS 溫度 (CPU/System/ MOS Temperature):

顯示當前 CPU，系統和 MOS 溫度。

1. 風扇轉速：顯示當前風扇速度。
2. 電壓：顯示 CPU 和記憶體的當前電壓。
3. 當前：顯示當前 PSU 12V, CPU 和 CPU GT 的電流值。

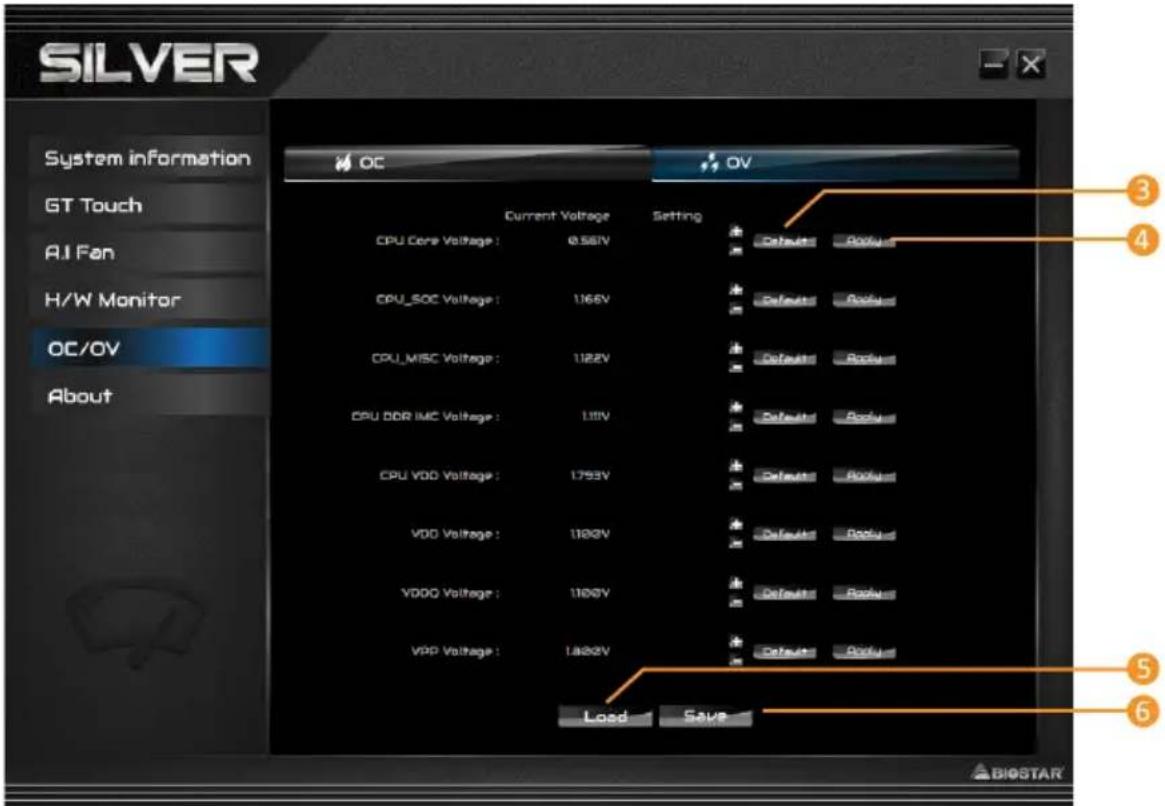

超頻超壓(OC/OV)

允許您儲存或載入超頻的設定參數值，以及更改系統的頻率與電壓設定。

1. 超頻(OC)：您可以調節超頻參數值。
2. 超壓(OV)：您可以調節電壓參數值。

1. 預設(Default)：所有設定都恢復為預設。
2. 應用(Apply)：應用當前的參數值。
3. 讀取(Load)：從檔案載入參數值。
4. 儲存(Save)：儲存參數值以供將來使用。

注意

》並非所有類型的CPU性能都能超出理想的超頻設定，因CPU類型而異。
》超頻是一個可選程式，而並非必須；不建議無經驗用戶使用。因此，由於超頻導致的任何硬體損壞我們不予負責。對超頻性能我們也不做任何擔保。

關於(About)

此選單顯示SILVER LIGHTNING Utility版本訊息。

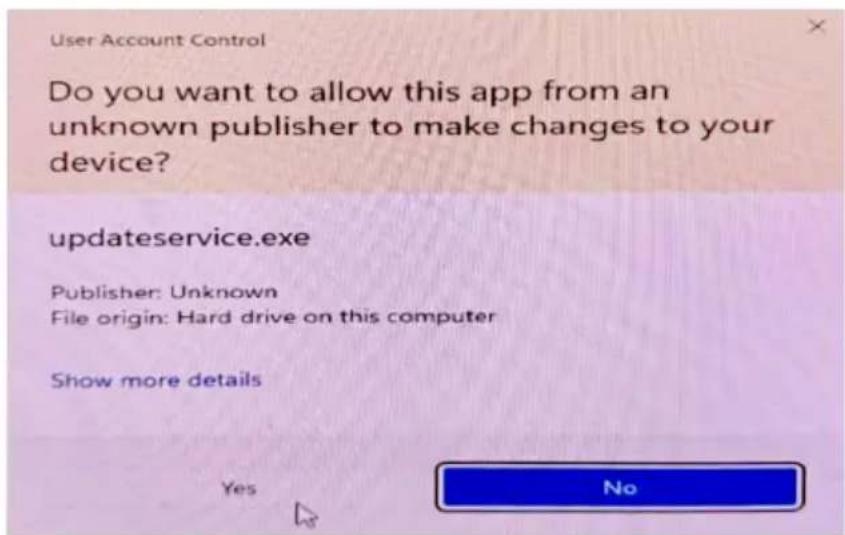

連接網路並啟動後，右下角會顯示BIOSTAR AUTO Installer。（按“Yes”）

在 RAID 0 中，同一時間內向多塊磁碟寫入數據，通過把數據分成多個數據塊（Block）並執行寫入 / 讀出多個磁碟以提高磁碟的速度分散到所有的硬碟中同時進行讀寫，在整個磁碟陣列建立過程中，以系統環境為基礎，指數的大小決定了每塊磁盤的容量。此技術可減少整個磁碟的存取時間和提供高的頻寬。

性能及優點

• 驅動器：最少 2 塊硬碟，最多達 6 塊或 8 塊，取決於平台。
• 使用：使用 RAID 0 來提高磁碟的性能和流通量，但沒有冗餘或錯誤修復能力。
• 優點：增加磁碟的容量。
• 缺點：整個系統是非常不可靠的，如果出現故障，無法進行任何補救。整個數據都會丟失。
• 故障容許度：否。

每次讀寫實際上是在磁碟陣列系統中 (RAID 1)，通過 2 個磁碟驅動器並行完成的。RAID 1 或鏡像模式能夠自動對數據進行備份，通過將一塊硬盤中的數據完整復製到另外一塊硬碟實現數據的冗餘。假如由於硬碟的損壞，導致驅動失敗，或是容量過大，RAID1 可以提供一個數據備份。RAID 技術可以應用於高效方案，或者可以作為自動備份形式，代替冗長的，高價的且不穩定的備份形式。

性能及優點

• 驅動器:最少2塊硬碟,最多2塊。
• 使用: RAID 1 是理想的小型數據庫儲備器或應用在有故障容許的能力和小容量方面。
• 優點：提供 100% 的數據冗餘。即使一個磁碟控制器出現問題，系統仍然可以使用另外一個磁碟控制器繼續工作。
• 缺點：2個驅動器替代一個驅動器儲存的空間，在驅動重建期間系統的性能有所下降。
• 故障容許度：是。

RAID 10 (1+0)

RAID 10 模式是對 RAID 0/ RAID 1 兩種不同模式的結合，可以同時支援帶區集和鏡像，這樣既可以提升速度又可以加強數據的安全性。

性能及優點

• 驅動器:最少4塊硬碟,最多6或8塊。
• 優點：容量和性能的優化允許冗餘的自動化。在一個陣列，可以同時使用其它的RAID，並允許剩餘的磁碟。
• 缺點：數據冗餘需要兩倍可用磁碟空間，與 RAID1 相同。
• 故障容許度：是。

RAID 5 數據塊和奇偶塊訊息跨 3 塊或更多塊驅動器。奇偶校驗數據分散分佈在磁碟陣列的全部硬碟。容錯的維護是由確保數據塊傳輸奇偶塊訊息的實現，此訊息被放置在不同於那些自身可以儲存訊息的驅動碟裡。

性能及優點

• 驅動器:最少3塊硬碟。
• 使用：RAID 5 被推薦用於處理交易和普通操作服務。
• 優點：一個理想的最佳性能的結合，有最佳故障容許度且大容量和最快儲存效率。
• 缺點：各別資料區塊的傳輸速率和單一硬碟相同，寫入的效能會取決於 CPU 的速度。
• 故障容許度：是。

注意

» 請瀏覽網站 http://www.intel.com/p/en_US/support/highlights/chpsts/imsm 獲取 (Intel® RST) 英特爾快速存儲技術的相關資料。

附錄：產品中有毒有害物質或元素的名稱及含量

部件名称	有毒有害物質或元素
	鉛(Pb)汞	(Hg)鎘(Cd)		六價鉻(Cr(VI))	多溴聯苯(PBB)	多溴二苯醚(PBDE)
PCB板〇〇〇〇〇〇
結構件〇〇〇〇〇〇
芯片及其它主動零件	X〇〇〇〇〇
連接器X〇〇〇〇〇
被動電子元器件	X〇〇〇〇〇
焊接金属〇〇〇〇〇〇
線材〇〇〇〇〇〇
助焊劑,散熱膏,標簽及其它耗材	〇〇〇〇〇〇

O：表示該有毒有害物質在該部件所有均質材料中的含量在 SJ/T11363-2006 標準規定的限量要求以下。
X：表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T11363-2006 標準規定的限量要求。
備注：在芯片及其它主動零件、連接器、被動電子元器件 Pb 欄位中有打 X，表示 Pb 在該部件的某一均質材料中的含量超出 SJ/T11363-2006 標準規定的限量要求，但均符合歐盟 ROHS 指令豁免條款。
