Z890A-SILVER - Материнская плата BIOSTAR - Бесплатное руководство пользователя

Тип продукта	Материнская плата
Бренд	Biostar
Модель	Z890A-SILVER
Чипсет	Intel Z890
Сокет	LGA 1851
Форм-фактор	ATX (305 x 244 мм)
Вес	Прибл. 1.2 кг (2.65 фунтов)
Поддержка памяти	DDR5, до 192 ГБ, 4 слота
Слоты PCIe	1x PCIe 5.0 x16, 2x PCIe 4.0 x16 (x4), 2x PCIe 4.0 x1
Интерфейсы хранения	4x SATA III, 3x M.2 (1x PCIe 5.0, 2x PCIe 4.0)
Порты USB (задняя панель)	2x USB 3.2 Gen2 (Type-A), 2x USB 3.2 Gen2 (Type-C), 4x USB 3.2 Gen1, 2x USB 2.0
Видеовыходы	1x HDMI 2.1, 1x DisplayPort 2.0
Сеть	1x 2.5 Gigabit LAN, Wi-Fi 7 (802.11be), Bluetooth 5.4
Аудио	Realtek ALC1220, 7.1-канальное HD Audio

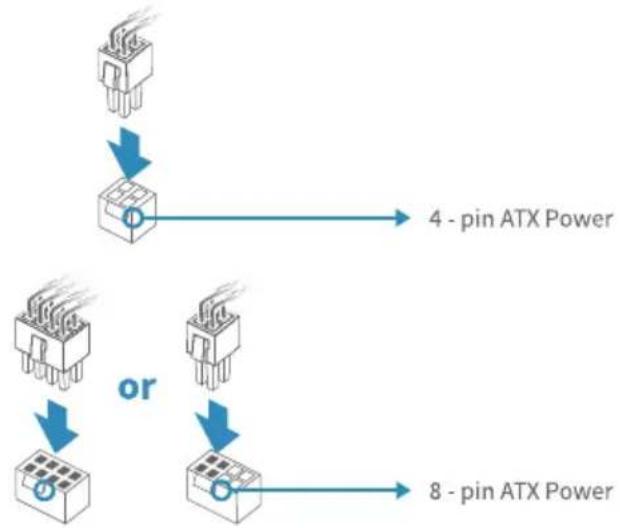

Разъемы питания	24-контактный ATX, 8-контактный EPS12V
Разъемы RGB	3x адресуемый RGB, 2x светодиод RGB
Поддержка операционных систем	Windows 11, Windows 10 64-bit
Обслуживание	Чистите сухой тканью, держите вентиляционные отверстия без пыли
Безопасность	Обращайтесь с соблюдением мер предосторожности против электростатического разряда, отключайте перед установкой
Запасные части и ремонтопригодность	Запасные части доступны онлайн, стандартный форм-фактор ATX для легкой интеграции
Гарантия	3 года ограниченная гарантия производителя

Часто задаваемые вопросы - Z890A-SILVER BIOSTAR

Как обновить BIOS на Biostar Z890A-SILVER?

Загрузите последнюю версию BIOS с официального сайта Biostar, сохраните на USB-накопитель FAT32 и используйте функцию BIOS Flashback или войдите в настройки BIOS (нажмите DEL/F2 при загрузке) для обновления через встроенную утилиту EZ Flash.

Какой тип ОЗУ поддерживает Z890A-SILVER?

Он поддерживает модули памяти DDR5, до 192 ГБ в общей сложности на 4 слотах. Скорость может варьироваться в зависимости от процессора и профилей XMP.

Есть ли на материнской плате встроенные Wi-Fi и Bluetooth?

Да, Z890A-SILVER включает возможности Wi-Fi 7 (802.11be) и Bluetooth 5.4 через встроенный модуль M.2 E-key.

Сколько слотов M.2 доступно и какое поколение PCIe?

Есть три слота M.2: один поддерживает PCIe 5.0 x4 (M.2_1) и два поддерживают PCIe 4.0 x4 (M.2_2 и M.2_3). Все слоты принимают как SATA, так и NVMe SSD.

Могу ли я использовать видеокарту PCIe 3.0 на этой материнской плате?

Да, он полностью обратно совместим. Основной слот PCIe x16 работает на PCIe 5.0, но будет согласовывать до PCIe 3.0, если карта поддерживает это.

Сколько разъемов для вентиляторов на плате?

На ней 6 разъемов для вентиляторов (включая CPU_FAN, CPU_OPT и SYS_FAN), все поддерживают управление PWM, а также разъем для помпы водяного охлаждения.

Поддерживает ли материнская плата управление RGB-подсветкой?

Да, на ней 3 адресуемых разъема RGB (5V) и 2 стандартных разъема RGB (12V), совместимых с программным обеспечением, таким как VIVID LED DJ от Biostar.

Какие процессоры совместимы с Z890A-SILVER?

Он поддерживает процессоры Intel Core Ultra 200 серии (сокет LGA 1851), включая Core 9, 7 и 5.

Как устранить неисправность, если материнская плата не загружается?

Проверьте, что все кабели питания (24-контактный и 8-контактный) надежно подключены, переустановите ОЗУ и видеокарту, сбросьте CMOS (используйте перемычку или извлеките батарею) и убедитесь, что BIOS совместим с вашим процессором. Встроенные диагностические светодиоды могут помочь выявить проблемы.

Есть ли известные проблемы с Z890A-SILVER?

Некоторые ранние платы могут требовать обновления BIOS для определенных комплектов ОЗУ или ревизий процессора. Обратитесь к последнему руководству и странице поддержки. В целом, это стабильная премиальная материнская плата.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z890A-SILVER BIOSTAR

Информация FCC и авторское право

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с частью 15 правил Федеральной комиссии по связи США (FCC). Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Не гарантируется, что помехи не возникнут при конкретной установке.

Поставщик не дает никаких заверений и гарантий в отношении содержания настоящего документа и, в частности, отказывается от любых подразумеваемых гарантий товарной пригодности или пригодности для каких-либо целей. Кроме того, поставщик оставляет за собой право пересматривать настоящий документ и вносить изменения в его содержание без обязательства заранее уведомлять какую-либо сторону.

Частичное или полное копирование настоящего документа запрещено без предварительного письменного согласия поставщика.

Содержание настоящего руководства пользователя может быть изменено без предварительного уведомления, и мы не несем ответственности за любые обнаруженные в нем ошибки. Все торговые марки и названия продуктов являются товарными знаками соответствующих компаний.

Краткая декларация о соответствии Мы заявляем, что этот продукт соответствует

действующим законам и всем основным требованиям, указанным в директивах 2004/108/EC, 2006/95/EC и 1999/05/EC, во всех случаях, когда эти законы могут применяться.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в США и других странах.

Отказ от правил электростатической эксплуатации

Электростатический разряд может серьезно повредить ваше устройство, Будьте особенно осторожны при обращении с материнскими платами и другими системными устройствами, Избегайте ненужного контакта с частями системы на материнской плате, Продолжайте работать в антистатической среде, Избегайте электростатического разряда, который может повредить материнскую плату. При вставке или удалении устройств в шасси. Убедитесь, что питание отключено. Производитель не несет ответственности за любые повреждения материнской платы, вызванные несоблюдением данного правила эксплуатации или несоблюдением правил техники безопасности.

предупреждение

Материнские платы легко повреждаются электростатическим разрядом.

Пожалуйста, соблюдайте правила эксплуатации.

Содержание

Глава 1: Введение....4

1.1 Перед началом....4
1.2 Технические характеристики.... 5
1.3 Разъемы задней панели 7
1.4 Компоновка материнской платы 8

Глава 2: Установка оборудования....9

2.1 Установка центрального процессора (ЦП) 9
2.2 Установка радиатора 11
2.3 Подключение охлаждающих вентиляторов 12
2.4 Установка системной памяти 13
2.5 Слоты расширения.... 15
2.6 Настройка переключателя.... 18

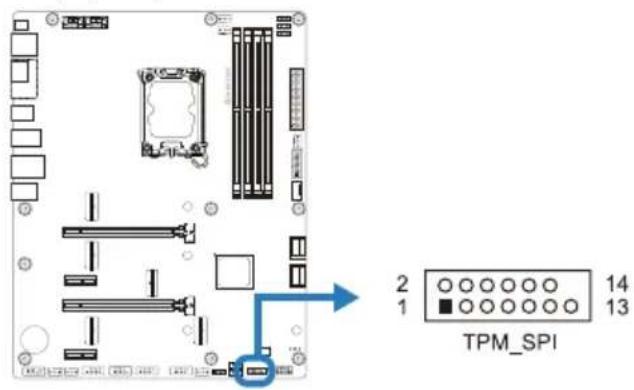

2.7 Штыревые соединители и разъемы 19
2.8 Светодиоды 26

Глава 3: UEFI BIOS и программное обеспечение ...... 27

3.1 Настройка UEFI BIOS.... 27

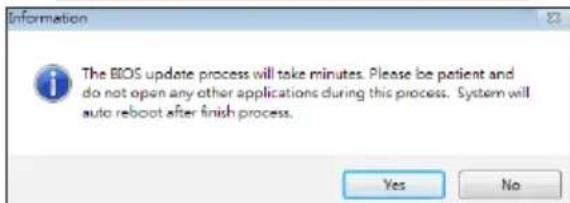

3.2 Обновление BIOS 27
3.3 Обновление BIOS материнской платы 27
3.4 Программное обеспечение.... 32

Глава 4: Полезная помощь.... 43

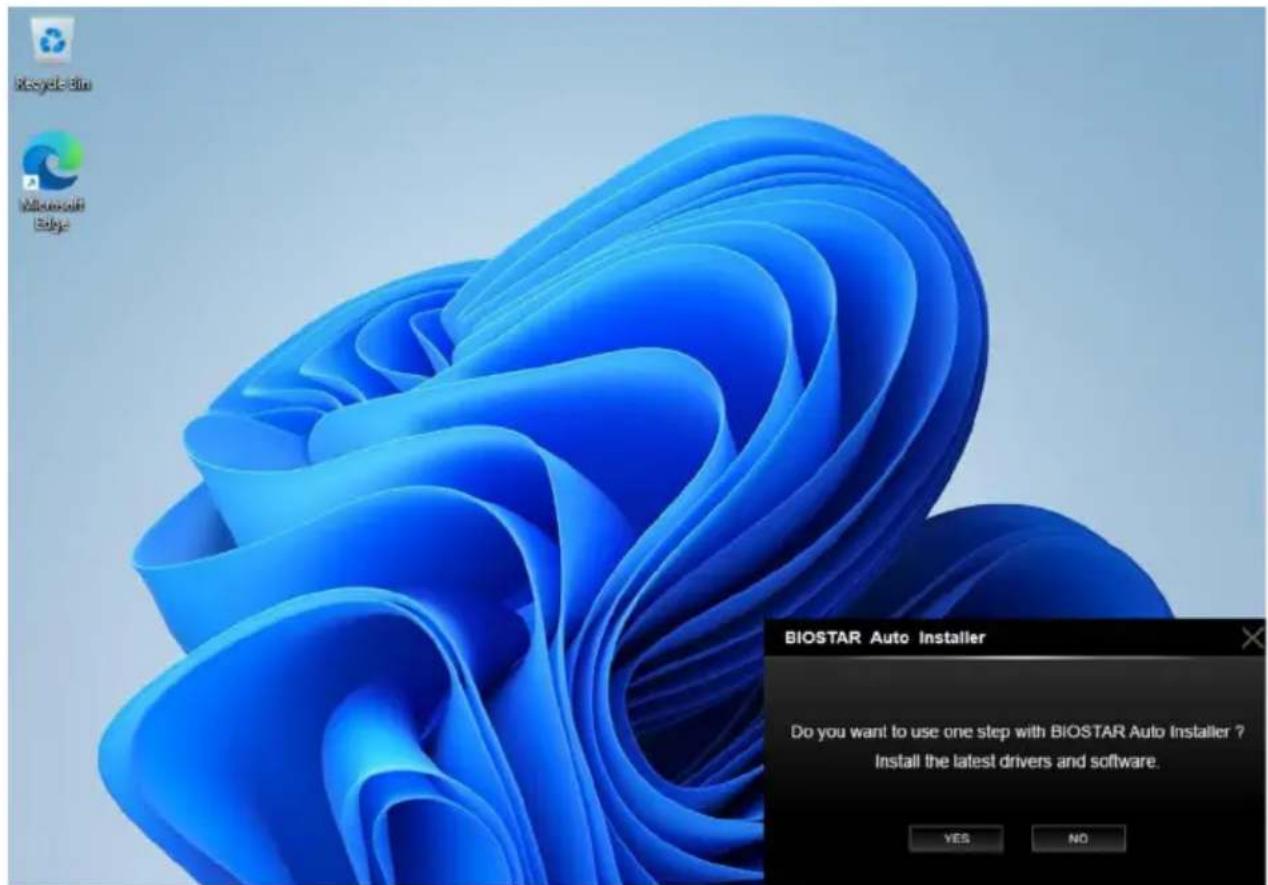

4.1 Автоматический установщик (Auto Installer) 43
4.2 Функции RAID 46

Глава 1: Введение

1?1 Перед началом

Спасибо, что выбрали наш продукт. Перед тем, как начать установку материнской платы, убедитесь, что вы следуете приведенным ниже инструкциям:

• Подготовьте сухую и стабильную рабочую среду с достаточным освещением
• Обязательно отключите компьютер от розетки перед работой.
• Прежде чем вынуть материнскую плату из антистатического пакета, заземлите себя должным образом, прикоснувшись к любому надежно заземленному прибору, или используйте заземленный браслет для снятиястатического заряда.

- Не прикасайтесь к компонентам на материнской плате или к задней стороне платы без необходимости. Держите плату за края, не пытайтесь ее согнуть или прогнуть.

- Не оставляйте незакрепленные мелкие детали внутри корпуса после установки. Незакрепленные деталимогут вызвать короткое замыкание, что приведет к повреждению оборудования.

- Держите компьютер подальше от опасных мест, например, с источником тепла, влажным воздухом и водой.

- Рабочая температура компьютера должна быть в диапазоне от 0 до 450с.

• Во избежание травм остерегайтесь:

острых штырьков на штыревых соединителях и разъемах;

неровных краев и острых углов шасси;

повреждения проводов, которое может вызвать короткое замыкание.

1.2 Технические характеристики

Технические характеристики
Поддержка ЦП	Поддержка процессоров Intel® CoreTM Ultra 9 / 7 / 5 в корпусе LGA1851.* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
Набор микросхем Intel® Z890
Память	Поддерживает двухканальную DDR5 - 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 56004 слота для памяти DDR5 DIMM, макс. поддержка памяти до 192 ГБКаждый модуль DIMM поддерживает модуль DDR5 без ECC 8/ 16/ 24/ 32/ 48 ГБПоддерживает Intel® Extreme Memory Profile (XMP) модулей памяти* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
хранилище	— Total поддерживает 4 разъема M.2 и 4 портов SATA III (6ГБ/s)Intel Core Ultra Процессоры1 сокета M.2 (M Key) (M2M_CPU_1):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 5.0 x4 (128ГБ/s) – NVMe SSD1 сокета M.2 (M Key) (M2M_CPU_2):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSDIntel Z890 Чипсет1 сокета M.2 (M Key) (M2M_SB_1):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSD1 сокета M.2 (M Key) (M2M_SB_2):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSD4 разъемов SATA III (6ГБ/s):Поддерживает AHCI, RAID 0, 1, 5, 10 и Технология Intel® Rapid Storage* Технические характеристики зависят от типа процессора.
RAID	поддерживает RAID 0, 1, 5,10 для SATA хранилищеподдерживает RAID 0, 1, 5,10 для M.2 NVMe хранилище
Локальная сеть	Realtek® RTL8125DAvtосогласование 10/ 100/ 1000/ 2500 Мбит/с , возможность полу- / полнодуплексного
Аудиокодек	Realtek® ALC1220Каналы 7.1, HD Audio (звук высокой четкости)
USB	2 портов USB 3.2 (Gen2) Type-C(1 на задней панели ввода-вывода и 1 через внутренние штыревые соединители)9 портов USB 3.2 (Gen2)(7 на задней панели ввода-вывода и 2 через внутренние штыревые соединители)4 портов USB 2.0(4 через внутренние штыревые соединители)
Слоты расширения	Intel Core Ultra Процессоры1 слот PCIe 5.0 x16 (x16 режиме)Intel Z890 Чипсет1 слот PCIe 4.0 x16 (x4 режиме)2 слот PCIe 3.0 x1 (x1 режиме)* Технические характеристики зависят от типа процессора.
Задняя панель ввода-вывода	2 порта антенны WIFI1 порт HDMI (HDMI2.1)1 порт HDMI (HDMI1.4b)1 порт DP (DP1.2)1 порт USB 3.2 (Gen2) Type-C7 порт USB 3.2 (Gen2)1 порт 2.5 Gigabit LAN3 аудиоразъема1 Кнопка SMART BIOS UPDATE1 порт SMART BIOS USB
Внутренняя панель ввода-вывода	4 разъемов SATA III (6.0ГБ/s)1 сокет M.2 (E Key): Поддерживает модуль Wi-Fi и Bluetooth типа 2230 и Intel® CNVi1 штыревой соединитель USB 3.2 (Gen2) Type-C(каждый штыревой соединитель поддерживает 1 порта USB 3.2 (Gen2) Type-C)1 штыревой соединитель USB 3.2 (Gen2)(каждый штыревой соединитель поддерживает 2 порта USB 3.2 (Gen2))2 штыревой соединитель USB 2.0(каждый штыревой соединитель поддерживает 2 порта USB 2.0)2 8-контактный разъем питания1 24-контактный разъем питания1 разъем вентилятора ЦП1 разъем водяного охлаждения ЦП (CPU_OPT)4 разъема вентилятора системы1 контакт передней панели1 контакт передней аудиопанели1 штыревой соединитель внутреннего стерео динамика1 кнопка сброса CMOS1 Кнопка выключателя питания1 штыревой соединитель TPM1 штыревой соединитель Thunderbolt4 штыревых соединителя светодиода (5 В)1 штыревых соединителя светодиода (12 В)* Wi-Fi карта M.2 (E Key) не входит в комплект поставки.
Форм-фактор ATX Form Factor, 305 mm x 244 mm
Поддержка OC	Windows 10(64bit) / Windows 11(64bit)Biostar reserves the right to add or remove support for any OS with or without notice.

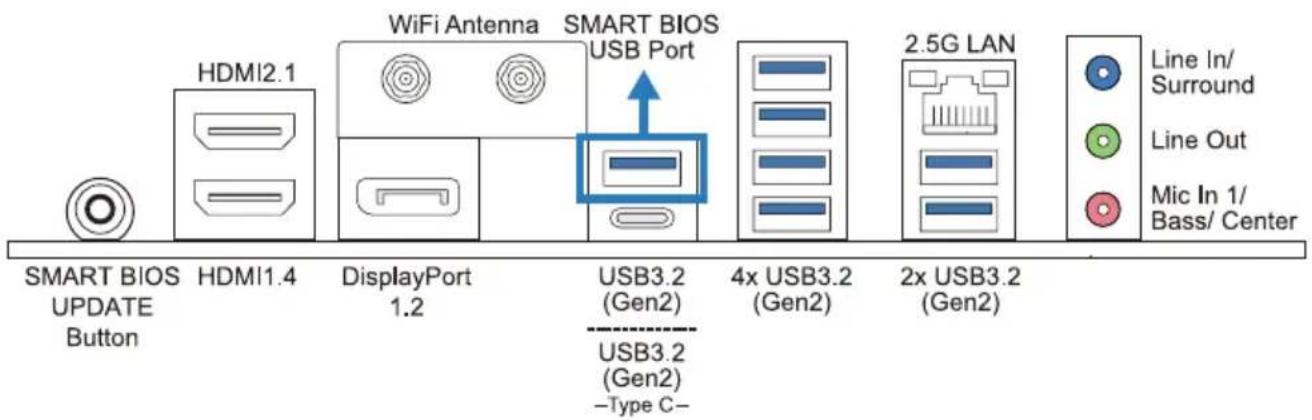

1.3 Разъемы задней панели


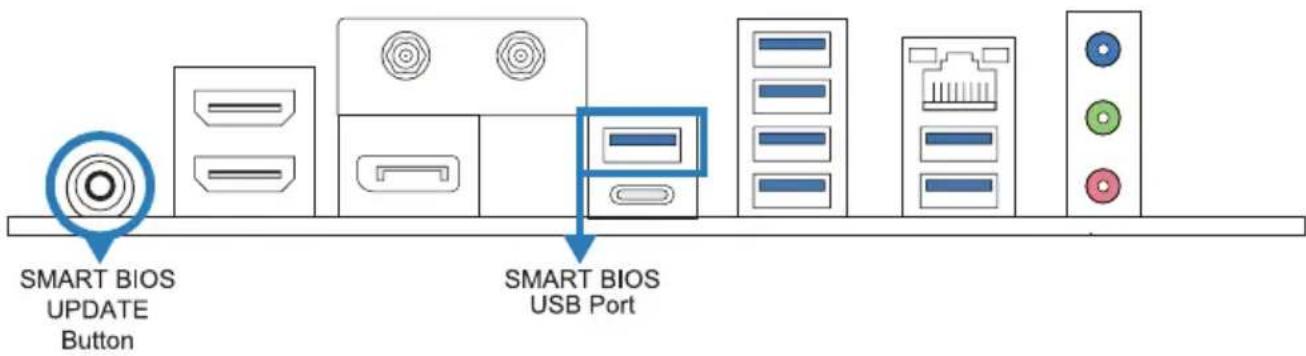

    A["SMART BIOS UPDATE Button"] --> B["HDMI2.1"]
    B --> C["DisplayPort 1.2"]
    C --> D["WiFi Antenna"]
    D --> E["USB Port"]
    E --> F["4x USB3.2 (Gen2)"]
    F --> G["2.5G LAN"]
    G --> H["Line In/ Surround"]
    G --> I["Line Out"]
    G --> J["Mic In 1/ Bass/ Center"]

Примечание

» Порты HDMI/ DP работают только со встроенным графическим процессором Intel®.
» Максимальное разрешение
HDMI:
4096 x 2304@60Hz, совместимо с HDMI 2.1
4096 x 2304@30Hz, совместимо с HDMI 1.4b
DP:
4096 x 2304@60Hz, совместимо с DP 1.2
» Материнская плата поддерживает 3 встроенных вывода на дисплей одновременно, а конфигурацию вывода на дисплей можно выбрать в утилите графического драйвера Intel.
» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Порт антенны WiFi позволяет подключаться к модулю E Key и использовать функцию Wi-Fi u Bluetooth.

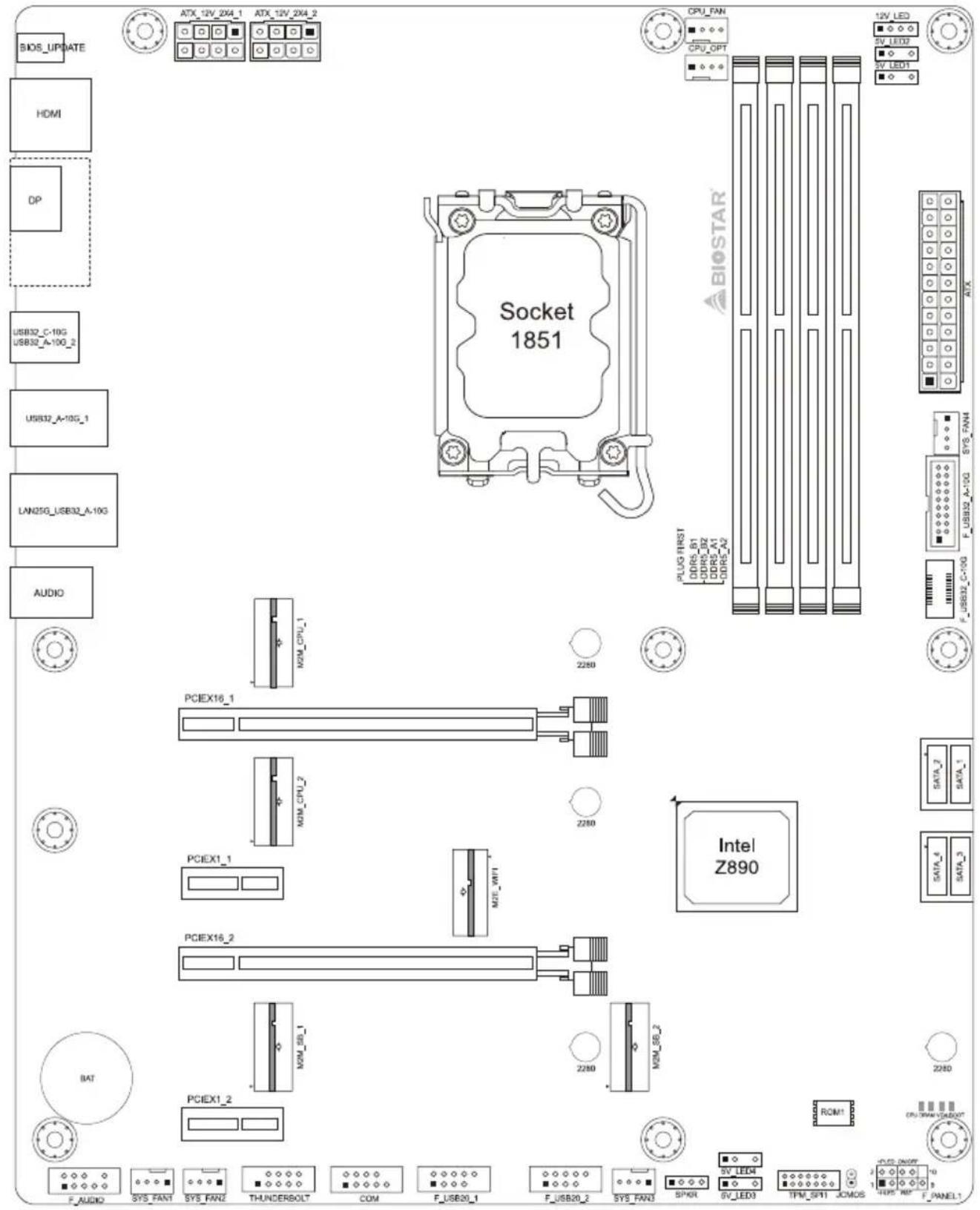

1.4 Компоновка материнской платы

Примечание

» ■ представляет собой 1-й контакт.

Глава 2: Установка оборудования

2.1 Установка центрального процессора (ЦП)

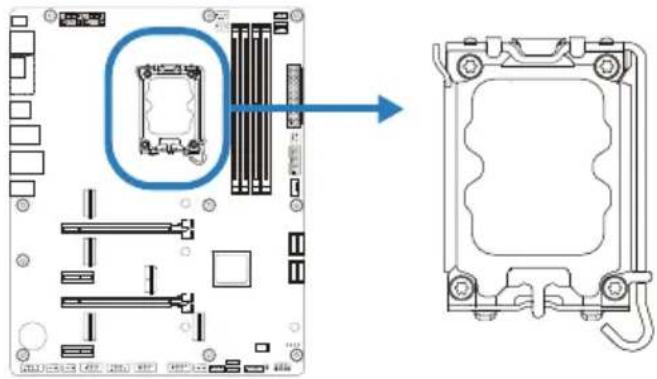

Шаг 1: Найдите сокет ЦП на материнской плате.

» Снимите штырьковый цоколь перед установкой и сохраните его для будущего использования. После снятия ЦП накройте штырьковый цоколь на пустом сокете, чтобы не повредить ножки штырьков.

» Материнская плата может быть оснащена штырьковым цоколем двух разных типов. См. следующие указания, чтобы снять штырьковый цоколь.

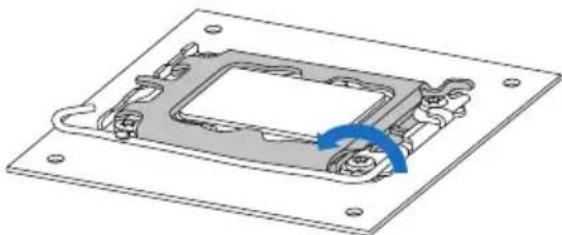

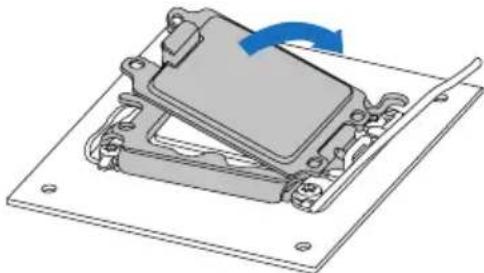

Шаг 2: Откройте рычаг независимого механизма загрузки (ILM), а затем загрузочную пластину с помощью пальца.

Шаг 3: Выровняйте и установите корпус процессора в гнездо.

Шаг 4: Закройте загрузочную пластину.

Шаг 5: Снимите и сохраните крышку.

Шаг 6: Закройте рычаг ILM и защелку.

» Убедитесь, что вы устанавливаете правильный ЦП, предназначенный для сокета LGA1851.
» ЦП помещается только при правильной ориентации. Не прикладывайте силу, вставляя ЦП в сокет, чтобы не повредить ЦП.

2.2 Установка радиатора

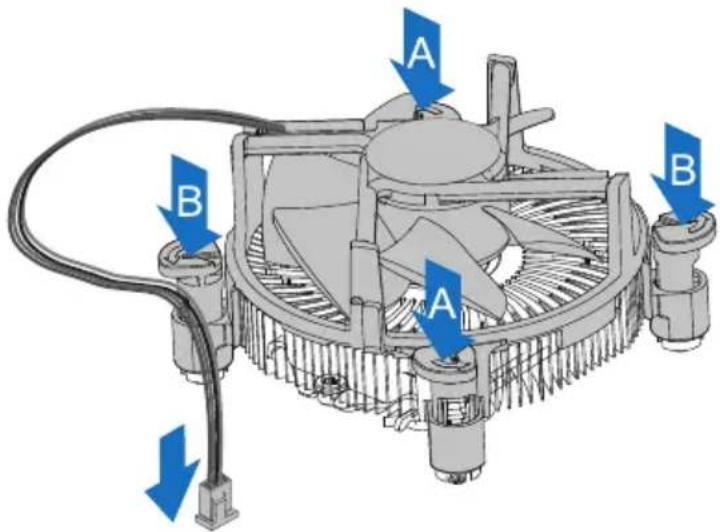

Шаг 1: Установите вентилятор ЦП в сборе поверх установленного ЦП и убедитесь, что четыре крепежных элемента совпадают с отверстиями на материнской плате. Сориентируйте вентилятор в сборе и поместите кабель вентилятора максимально близко к разъему вентилятора ЦП.

Шаг 2: Одновременно нажмите на два крепежных элемента, которые расположены по диагонали, чтобы зафиксировать вентилятор ЦП в сборе. При фиксации каждого крепежного элемента должен быть слышен щелчок.

Примечание

» При необходимости перед установкой радиатора нанесите на ЦП термоинтерфейсный материал.
» Не забудьте подключить разъем вентилятора ЦП.
» См. правильную установку в руководстве по установке соответствующего радиатора ЦП.

2.3 Подключение охлаждающих вентиляторов

Следующие штыревые соединители предназначены для охлаждающих вентиляторов, встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора.

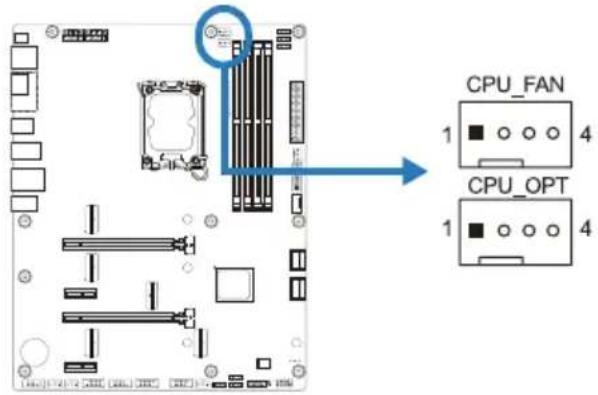

CPU_FAN/ CPU_OPT: Штыревой соединитель вентилятора ЦП

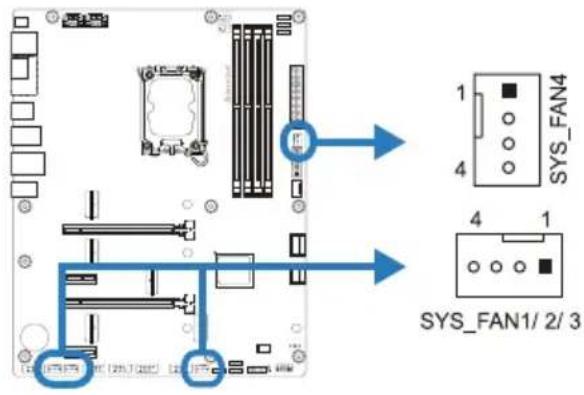

SYS_FAN1/ SYS_FAN2/ SYS_FAN3/ SYS_FAN4: Штыревой соединитель вентилятора системы

» CPU_FAN, CPU_OPT, SYS_FAN1/2/3/4 поддерживают 4-контактные и 3-контактные головные разъемы. При подключении проводов к разъемам обратите внимание, что красный провод является положительным и должен быть подключен к контакту № 2, а черный провод – это Земля и должен быть подключен к контакту № 1 (GND).
» Штыревой соединитель вентилятора ЦП (CPU_OPT): Поддержка вентилятора водяного охлаждения и вентилятора ЦП.

2.4 Установка системной памяти

Модули DDR5

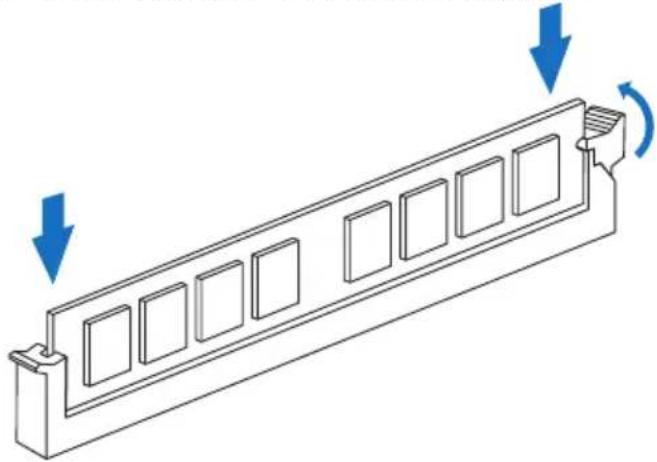

Шаг 1: Разблокируйте слот DIMM, нажав на фиксирующие зажимы наружу. Выровняйте модуль DIMM в слоте таким образом, чтобы выемка на модуле DIMM совпадала с разрывом в слоте.

Шаг 2: Вставьте DIMM вертикально плотно в слот так, чтобы фиксирующие зажимы защелкнулисьи модуль DIMM установился должным образом.

» Если модуль DIMM не вставляется плавно, не применяйте силу. Полностью вытащите его и попробуйте снова.

Емкость памяти

Расположение Модуль	DDR5 Общий объем памяти
DDR5_A1 8ГБ/16ГБ/24ГБ	/32ГБ/48ГБ	Максимум 192 ГБ.
DDR5_A2 8ГБ/16ГБ/24ГБ	/32ГБ/48ГБ
DDR5_B1 8ГБ/16ГБ/24ГБ	/32ГБ/48ГБ
DDR5_B2 8ГБ/16ГБ/24ГБ	/32ГБ/48ГБ

Установка двухканальной памяти

Ознакомьтесь со следующими требованиями, чтобы активировать двухканальную функцию:

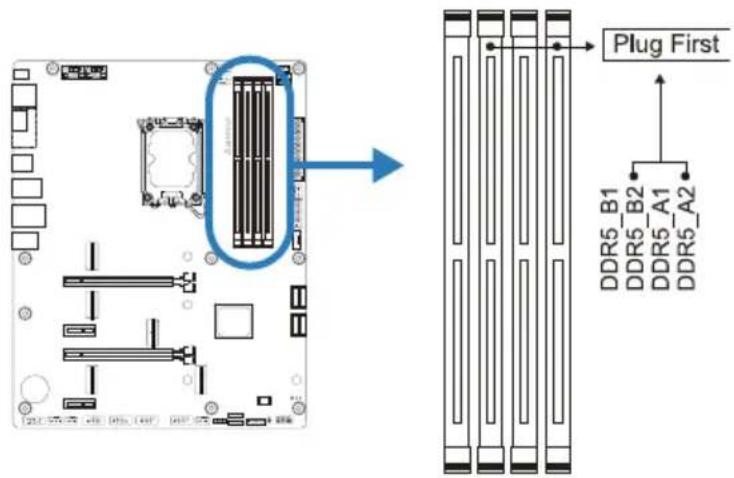

Устанавливайте модули памяти одинаковой плотности попарно, как показано в таблице.

Статус двойного DDR5	_A1 DDR5_A2	DDR5_B1 DDR5_B2
Enabled X O X O
Enabled O O O O

(О память установлена, Х память не установлена.)

Примечание

» При установке более одного модуля памяти рекомендуется на этой материнской плате использовать память той же марки и емкости.

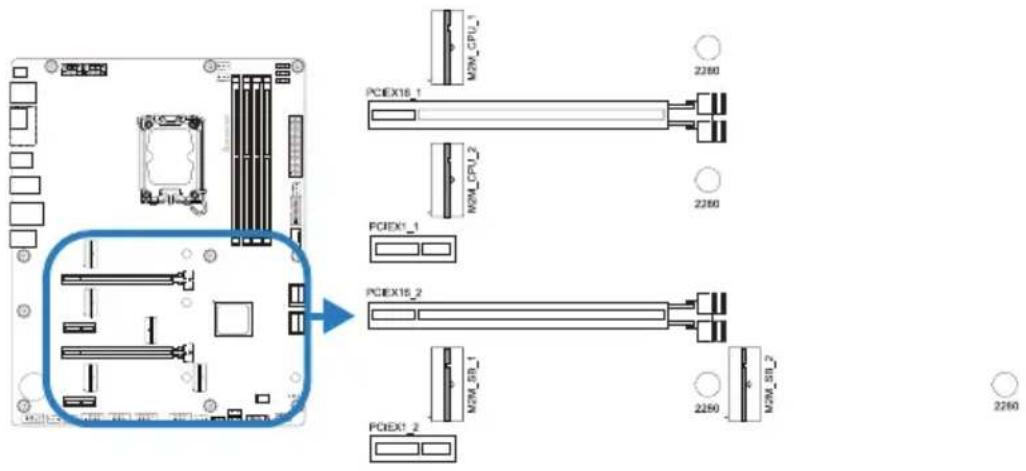

2.5 Слоты расширения

PCIEX16\_1: слот PCI-Express Gen5 x16 (x16 или x8/x8 режиме)

• Совместимость с PCI-Express 5.0.
- Максимальная пропускная способность слота PCIe составляет128 ГБ / с.

PCIEX16\_2: слотPCI-Express Gen4 x16 (x4 режиме)

• Совместимость с PCI-Express 4.0.
- Максимальная пропускная способность слота PCIe составляет16 ГБ / с.

PCIEX1\_1/ PCIEX1\_2: слотPCI-Express Gen3 x1

• Совместимость с PCI-Express 3.0.
- Максимальная пропускная способность слота PCIe составляет 2 ГБ/с.

M2M\_CPU\_1: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля М.2 PCI Express до Gen5 .0x4(128 ГБ/с) – NVMe SSD.

M2M\_CPU\_2: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля М.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe SSD.

M2M\_SB\_1: Слот М.2 (М Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля М.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe SSD.

M2M\_SB\_2: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля М.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe SSD.

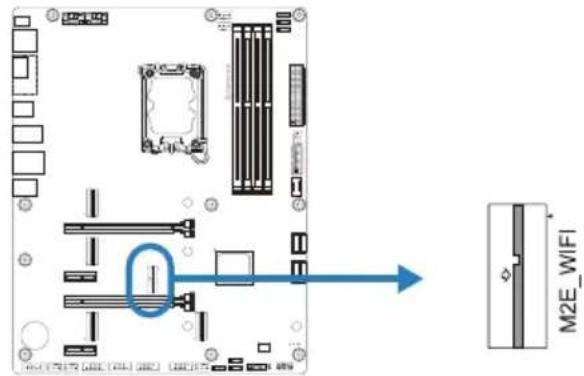

M2E\_WIFI: разъем M.2 (E Key)(Wi-Fi карта M.2 (E Key) не входит в комплект поставки.)

• Поддерживает типа 2230.

- Поддерживает модуль Wi-Fi/Bluetooth и Intel® CNVi (встроенный WiFi/BT).

Установка карты расширения

Вы можете установить карту расширения, выполнив следующие действия:

• Прочтите инструкцию к соответствующей карте расширения, прежде чем устанавливать эту карту в компьютер.
• Снимите крышку шасси компьютера, винты и кронштейн слота с компьютера.
• Поместите карту в слот расширения и нажмите на карту, пока она полностью не установится в слот.
• Закрепите металлический кронштейн карты на задней панели шасси винтом. (Этот шаг предназначен только для установки карты VGA.)
• Установите на место крышку шасси компьютера.
• Включите компьютер, при необходимости измените настройки BIOS для платы расширения.
• Установите соответствующий драйвер для карты расширения.

Примечание

» Обратите внимание, что при необходимости установить или удалить винт вам понадобится отвертка типа M2. Не рекомендуется использовать отвертку, не отвечающую техническим требованиям, в противном случае можно повредить винт.

Установка Поворотный автоматический анкер М.2

Установка SSD-карты М.2

1. Вставьте твердотельный накопитель М.2 в слот М.2 под углом 30 градусов..
2. Опустите твердотельный накопитель М.2 на место..
3. Защелка «Click» для фиксации SSD M.2.

1. Откройте защелку М.2..

2. Поднимите твердотельный накопитель М.2.

3. Вытащите твердотельный накопитель М.2 из слота М.2 под углом 30 градусов.

Положение сменного отверстия «Поворотный автоматический анкер М.2»: снятие и установка

2.6 Настройка переключателя

На рисунке показано, как установить перемычки. Когда колпачковая перемычка помещена на контакты, она «замкнута», в противном случае перемычка «разомкнута».

Контакт разомкнут Контакт замкнут Контакт 1-2 замкнут

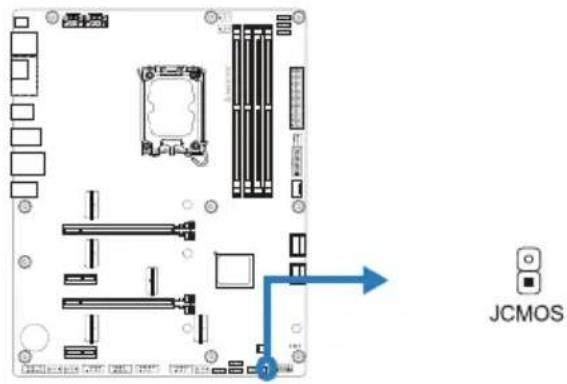

JCMOS: Перемычка очистки CMOS

Перемычка позволяет пользователям восстанавливать безопасные настройки BIOS и данные CMOS. Внимательноследуйте указаниям, чтобы не повредить материнскую плату.

Контакт 1-2 разомкнут: Нормальная работа (по умолчанию).

Контакт 1-2 закорочен: Очистка данных CMOS.

Указания по очистке CMOS:

1. Отсоедините питание переменного тока.
2. Установите перемычку в положение «Контакт 1-2 закорочен», для этого можно прикоснуться к двум контактам металлическим предметом, например отверткой.
3. Подождите пять секунд.
4. После очистки значений CMOS убедитесь, что перемычка находится в положении «Контакт 1-2 разомкнут».
5. Включите питание переменного тока.
6. Загрузите оптимальные значения по умолчанию и сохраните настройки в CMOS.

2.7 Штыревые соединители и разъемы

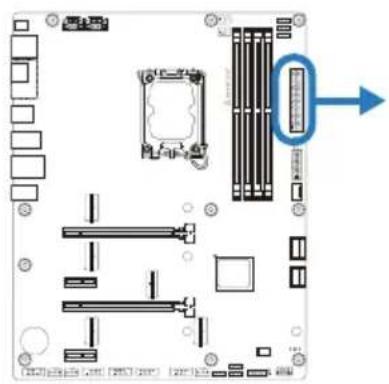

ATX: разъем источника питания ATX

Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24-контактный источник питания АТХ. Перед подключением разъема убедитесь в правильной ориентации.

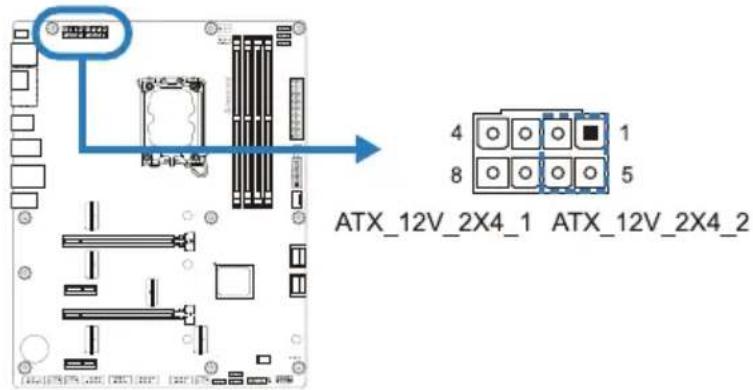

ATX\_12V\_2X4\_1/ ATX\_12V\_2X4\_2: разъем источника питания ATX

Разъем обеспечивает +12 В в цепи питания ЦП. Если разъем питания процессора 4-контактный, воспользуйтесь следующими способами установки:

1. Если блок питания имеет два 8-контактных разъема питания процессора: установите ATX_12V_2X4_1 и ATX_12V_2X4_2.
2. Если в блоке питания есть только один 8-контактный разъем питания ЦП; установите его в ATX_12V_2X4_1 или ATX_12V_2X4_2.
3. Если в блоке питания имеется только 4-контактный разъем питания процессора: установите его на контакты 1-2-5-6 ATX_12V_2X4_1 или 1-2-5-6 контактов ATX_12V_2X4_2.

» Перед включением системы убедитесь, что вставлены оба разъема ATX, ATX_12V_2X4_1 и ATX_12V_2X4_2.
» Недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств. При настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью.

разъем источника питания АТХ

24-контактный разъем питания ATX: основной разъем питания расположен вдоль края платы рядом со слотами DIMM. Надежно вставьте кабель питания в разъем и убедитесь, что он надежно закреплен.

4- или 8-контактный разъем питания АТХ: 4- или 8-контактный разъем питания АТХ 12 В используется для подачи питания на ЦП. Совместите контакты с разъемом и плотно прижмите их до фиксации.


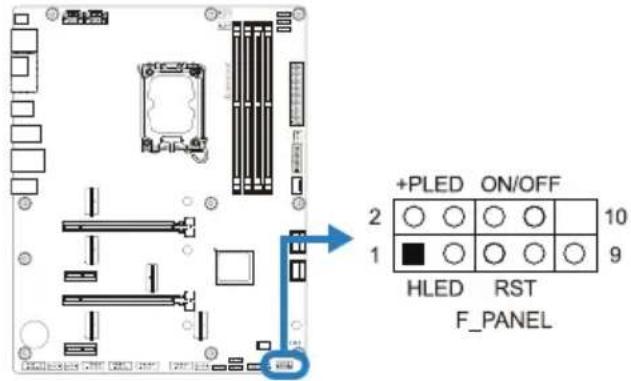

F\_PANEL: штыревой соединитель передней панели

Этот 10-контактный штыревой соединитель включает в себя соединения включения питания, сброса, светодиода жесткого диска.

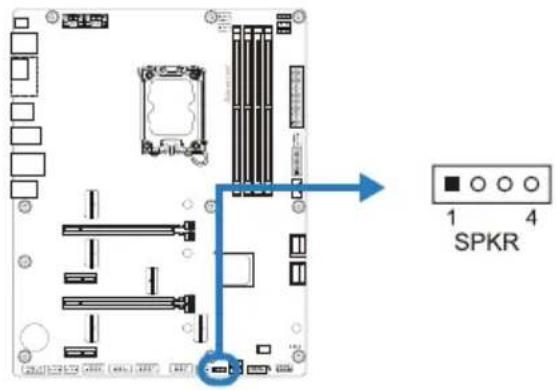

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

Pin	Assignment
1 +5V
2 N/A
3 N/A
4Speaker

TPM\_SPI: штыревой соединитель доверенного платформенного модуля

Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие информацию.

Pin	Assignment	Pin	Assignment
1	VCCSPI 2 S_SPI_TP	M_IRQ#
3	S_PLTRST#	4	S_SPI_TPM_CS2#
5	NC	6	F_BIOS_WP#_R
7	+3V_SPI	8	GND
9	F_SPI_CS0#_R	10 T	SPI_CLK
11 T_SPI_MISO	12 T_SPI	| MOSI
13 F_SPI_HOLD#_R	14 N/A

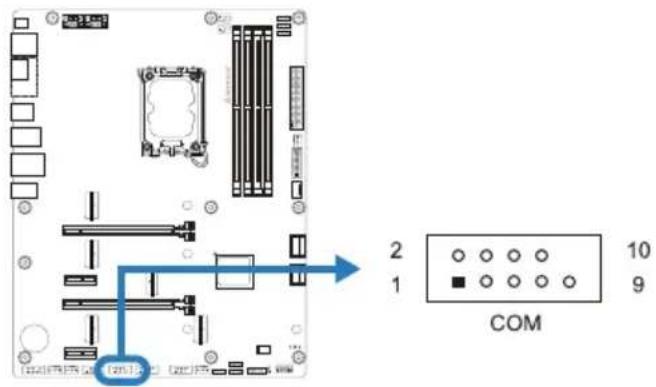

COM: разъем последовательного порта

На материнской плате имеется штыревой соединитель последовательного порта для подключения порта RS-232.

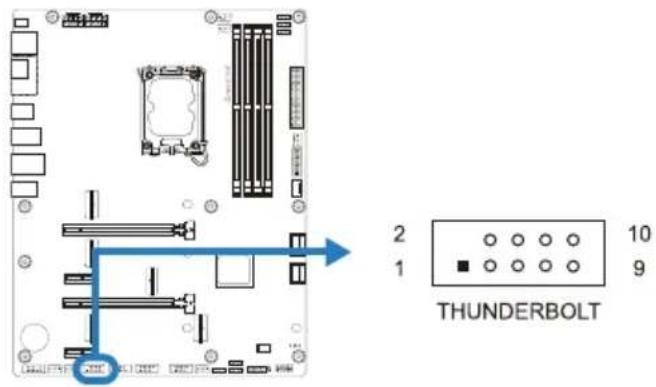

THUNDERBOLT: штыревой соединитель Thunderbolt

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты Thunderbolt на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

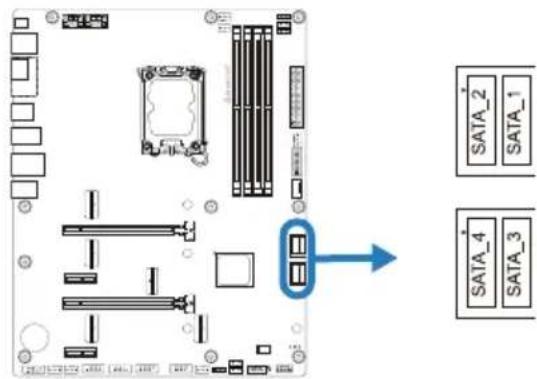

Эти разъемы подключаются к жестким дискам SATA через кабели SATA.

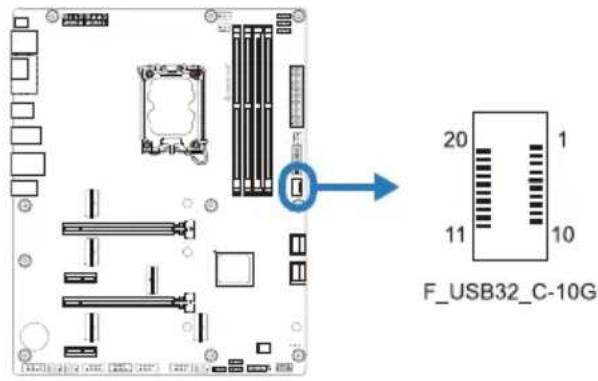

F\_USB32\_C-10G: штыревой соединитель для портов USB 3.2 (Gen2) на передней панели

Этот Кабели USB Type-C штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin	Assignment Pin	Assignment
1	VBUS 11 VBUS
2	SSTX1+ 12 SSTX2+
3	SSTX1- 13 SSTX2-
4	Ground 14 Ground
5	SSRX1+ 15 SSRX2+
6	SSRX1- 16 SSRX2-
7	VBUS 17 Ground
8	CC1 18 D-
9	SBU 1 19 D+
10	SBU2 20 CC2

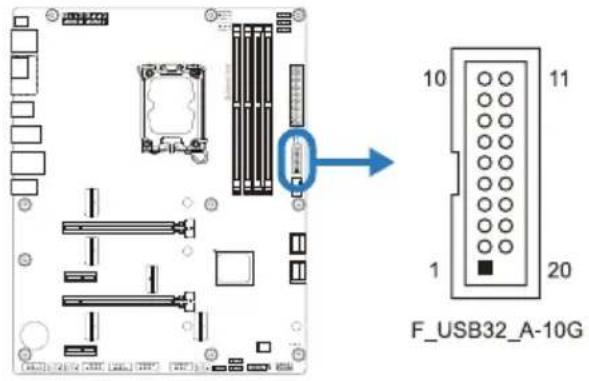

F\_USB32\_A-10G: штыревой соединитель для портов USB 3.2 (Gen2) на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin A	Assignment Pin	Assignment
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7Ground 17 SSRX2+
8D1-	18 SSRX2-
9D1+	19 VBUS1
10	ID	20 Key

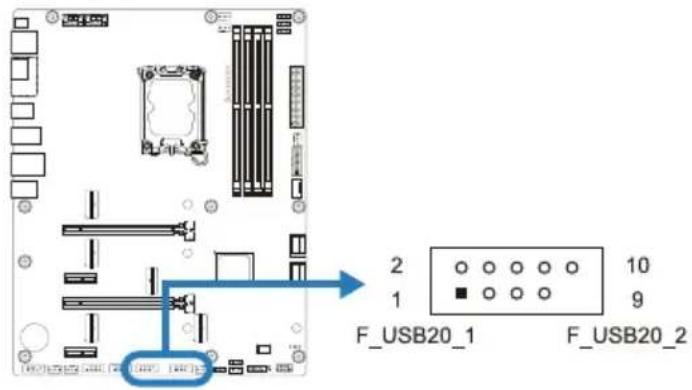

F\_USB20\_1/ F\_USB20\_2: штыревой соединитель для портов USB 2.0 на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin Assignment

1 +5V (fused)

2 +5V (fused)

3 USB-

4USB-

5 USB+

6 USB+

7Ground

8Ground

9Key

10 NC

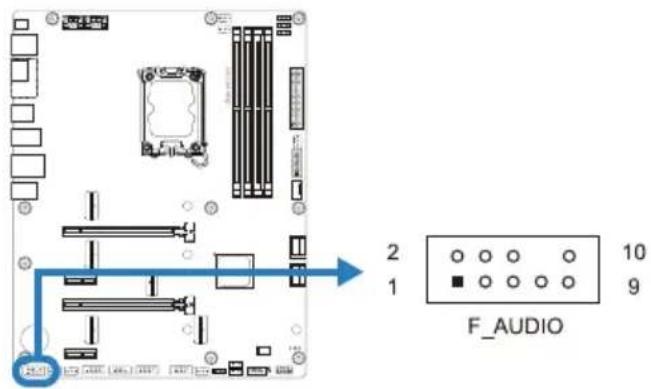

F\_AUDIO: штыревой соединитель аудио передней панели

Этот разъем позволяет пользователю подключить аудиовход/выход на передней панели, который поддерживает HD.

HD Audio
Pin	Назначение
1	Mc Left in
2	Ground
3	Mc Right in
4	GPIO
5	Right line in
6	Jack Sense
7	Front Sense
8	Key
9	Left line in
10	Jack Sense

Примечание

» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Рекомендуется подключить аудиомодуль высокой четкости на передней панели к этому разъему, чтобы воспользоваться возможностями аудио высокой четкости материнской платы.

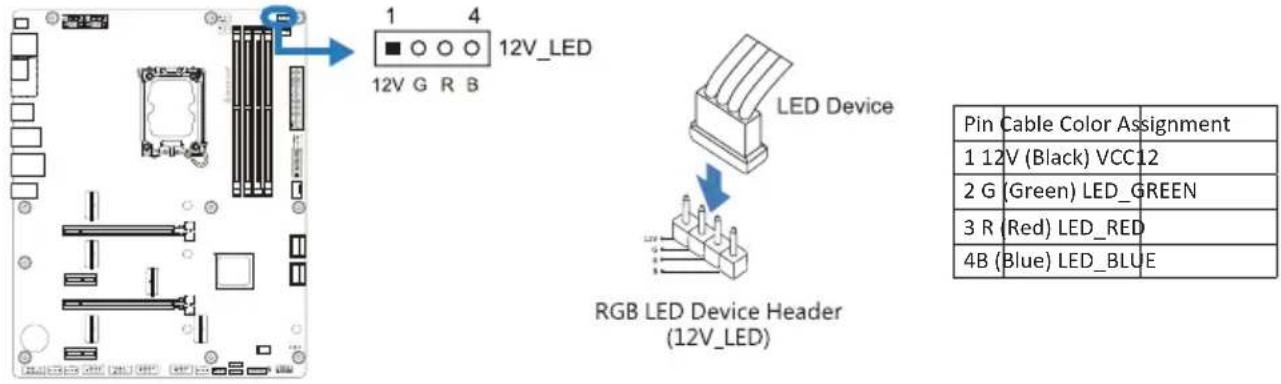

12V\_LED: Штыревой соединитель светодиодного устройства RГБ (5050 SMD)

Этот штыревой соединитель обеспечивает питание 12 В и контакты управления RГБ для светодиодного устройства RГБ (5050 SMD).

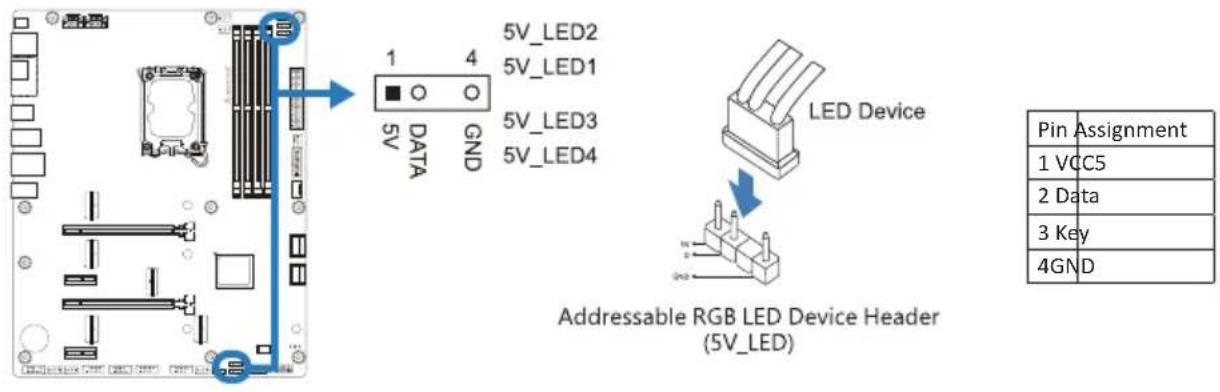

5V\_LED1/ 5V\_LED2/ 5V\_LED3/ 5V\_LED4: штыревой соединитель адресуемого светодиодного устройства RГБ (WS2818B)

Этот штыревой соединитель обеспечивает питание 5 В и контакты управления данными для светодиодного устройства ARГБ (WS2818B).

Примечание

» Убедитесь, что к вашему светодиодному устройству подключен правильный контакт, неправильное подключение может повредить светодиодное устройство или материнскую плату.
» Разъем 12V_LED поддерживает до 5050 светодиодных лент RГБ с максимальной номинальной мощностью 3 А (12 В).
» Разъем 5V_LED поддерживает до 300 индивидуально адресуемых светодиодных лент RГБ WS2818B с максимальной номинальной мощностью 3 A (5 B).
» Для управления светодиодами используйте программное обеспечение Vivid LED DJ. См. подробную информацию о настройке программного обеспечения в главе 3.3.

2.8 Светодиоды

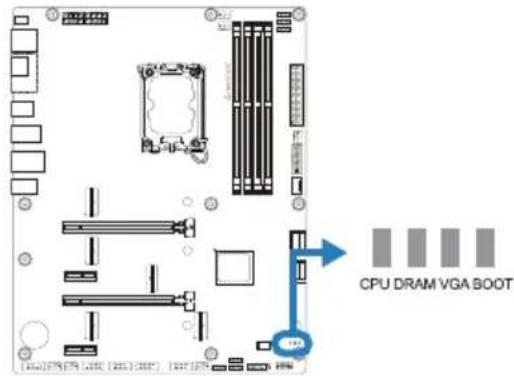

Debug LED: Светодиодные индикаторы отладки

Эти светодиоды показывают состояние материнской платы.

CPU - указывает, что ЦП не обнаружен или неисправен.

DRAM - указывает, что DRAM не обнаружен или неисправен.

VGA - указывает, что графический процессор не обнаружен или неисправен.

BOOT - указывает, что загрузочное устройство не обнаружено или не работает.

Примечание

» После запуска компьютера светодиодные индикаторы загорятся в следующем порядке: CPU → DRAM → VGA → BOOT
» Когда компьютер будет готов, светодиодный индикатор покажет, где произошла ошибка, и будет гореть до тех пор, пока проблема не будет решена.
» После запуска компьютера светодиод Debug не загорится, если не обнаружено никаких отклонений.

Светодиоды

Нижеуказанные светодиоды управляются программой SILVER LIGHTNING. См. более подробную информацию о настройке программного обеспечения в главе 3.3.

- Штыревой соединитель светодиода RГБ (5 В/12 В)

Глава 3: UEFI BIOS и программное обеспечение

3.1 Настройка UEFI BIOS

- Программа настройки BIOS может использоваться для просмотра и изменения настроек BIOS для компьютера. Доступ к программе настройки BIOS можно получить, нажав клавишу после начала тестирования памяти POST (сокр. англ. Power-On Self-Test, самотестирование при включении питания) и до начала загрузки операционной системы.

- Дополнительную информацию о настройке UEFI BIOS см. в руководстве по UEFI BIOS

3.2 Обновление BIOS

BIOS можно обновить с помощью одной из следующих утилит:

- BIOSTAR BIO-Flasher: С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске) или компакт-диске.

- Утилита BIOSTAR BIOS Update: Она обеспечивает автоматическое обновление в среде Windows. С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске), компакт-диске или из местоположения файла в Интернете.

3.3 Обновление BIOS материнской платы

• Загрузите новое обновление BIOS на USB-накопитель, измените имя файла на: CREATIVE.ROM (точно введите каждую букву). Например: XXXXXXXX.BST в CREATIVE. ROM.
• Подключите питание к разъему ATX 24PIN на материнской плате, включите питание переменного тока (включите только блок питания, включение питания не требуется)
• Вставьте USB-накопитель с именем файла: CREATIVE.ROM в программатор (аппаратный) USB-порт SMART BIOS
• Нажмите кнопку обновления BIOS на 3-5 секунд, светодиод начнет мигать, когда светодиод погаснет, запись будет завершена.

BIOSTAR BIO-Flasher

Примечание

» Эта утилита позволяет использовать только устройства хранения с форматом FAT32/16 и одним разделом.
» Выключение или сброс системы во время обновления BIOS приведет к сбою загрузки системы.

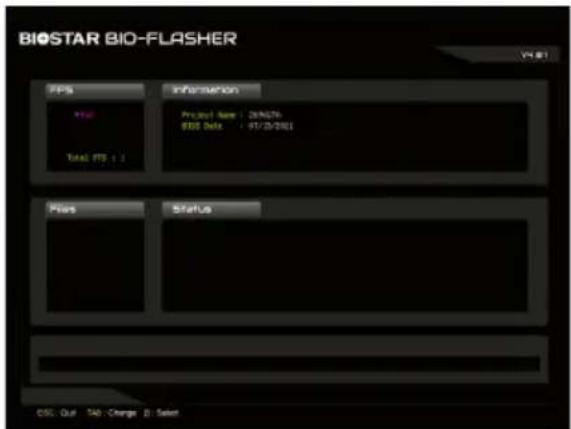

Обновление BIOS с помощью BIOSTAR BIOS Flasher

1. Перейдите на веб-сайт, чтобы загрузить новейший файл BIOS для материнской платы.
2. Затем скопируйте и сохраните файл BIOS на флэш-накопитель USB (поддерживается толькоформат FAT/FAT32).
3. Вставьте USB-накопитель, содержащий файл BIOS, в USB-порт.

4. Включите или перезагрузите компьютер, а затем нажмите во время процесса POST.

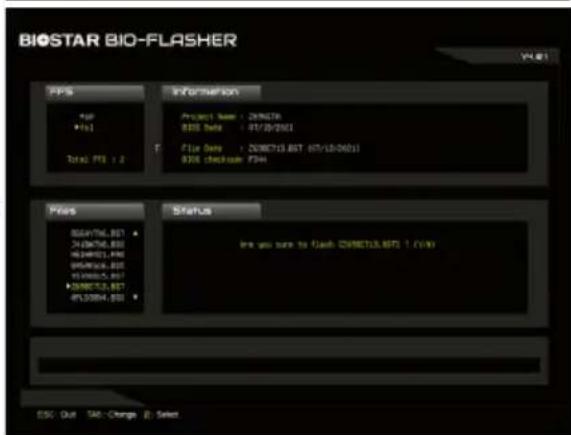

5. После входа в экран POST появляется утилита BIOS-FLASHER. Выберите для поиска файла BIOS.

1. Выберите соответствующий файл BIOS, и появится сообщение с вопросом, действительно ли вы хотите перепрограммировать файл BIOS. Нажмите «Да», чтобы начать обновление BIOS.

1. После завершения перепрограммирования BIOS появляется диалоговое окно с просьбой перезапустить систему. Нажмите кнопку , чтобы перезапустить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через Интернет)

1. Установите утилиту BIOS Update с DVD-диска.

2. Перед использованием этой функции убедитесь, что система подключена к Интернету.

3. Запустите утилиту BIOS Update и нажмите кнопку «Online Update» (Онлайн-обновление) на главном экране

4. Откроется диалоговое окно с запросом вашего согласия на запуск BIOS Update. Нажмите «Да», чтобы начать процедуру онлайн-обновления.

5. Если есть новая версия BIOS, утилитапредложит вам загрузить ее. Нажмите «Да», чтобы продолжить.
6. После завершения загрузки вас спросят, запрограммировать (обновить) BIOS или нет. Нажмите «Да», чтобы продолжить.
7. После завершения процесса обновления вам будет предложено перезагрузить систему. Нажмите «ОК» для перезагрузки.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения) и (Сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через файл BIOS)

1. Установите утилиту BIOS Update с DVD-диска.

2. Загрузите правильную BIOS с веб-сайта http://www.biostar.com.tw/

3. Запустите утилиту BIOS Update и нажмитекнопку «Update BIOS» (Обновить BIOS) на главном экране.

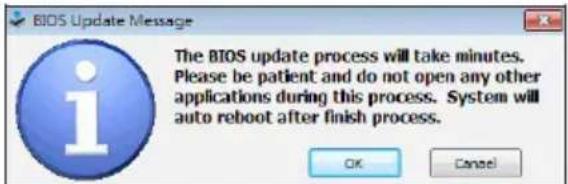

4. Появится предупреждающее сообщение с запросом вашего согласия на запуск BIOS Update. Нажмите «ОК», чтобы начать процедуру обновления.

5. Выберите местоположение вашего файла BIOS в системе. Выберите нужный файл BIOS и нажмите «Open» (Открыть). Это займет несколько минут, проявите терпение.

6. После завершения процесса BIOS Update нажмите «ОК», чтобы перезагрузить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти в настройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Резервное копирование BIOS

Нажмите кнопку «Backup BIOS» (Резервное копирование BIOS) на главном экранедля резервного копирования BIOS и выберите нужноеместоположение для файла резервной копии BIOS в системеи нажмите «Save» (Сохранить).

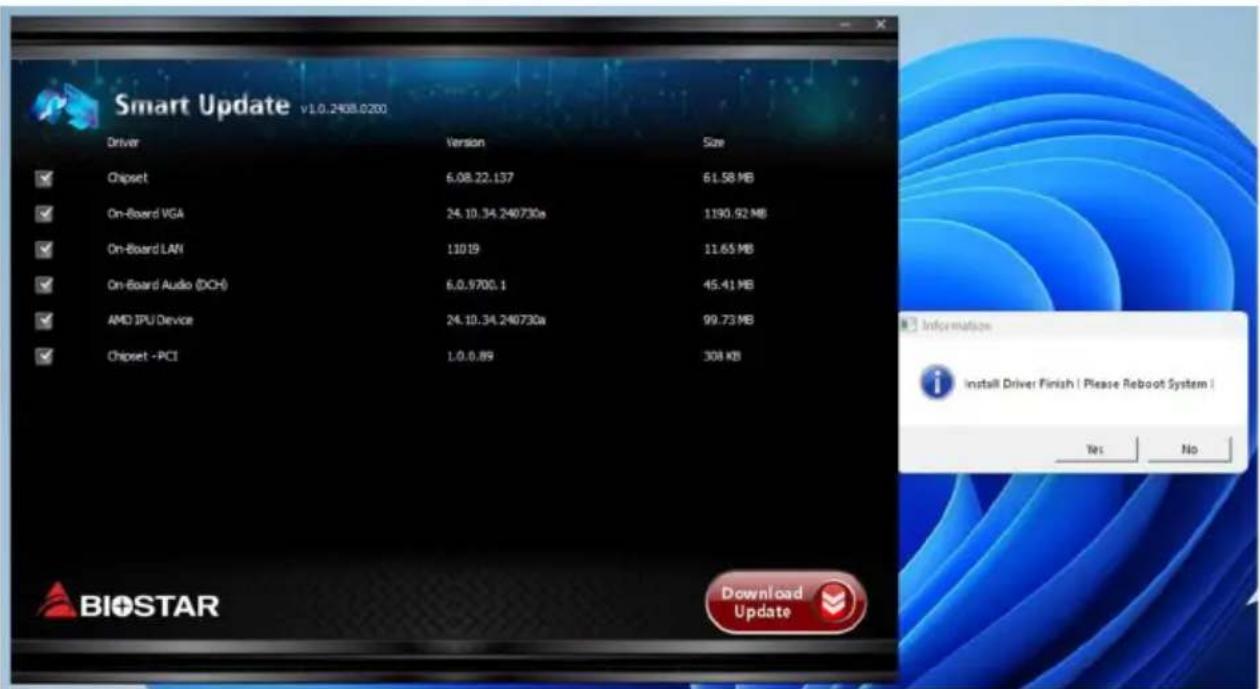

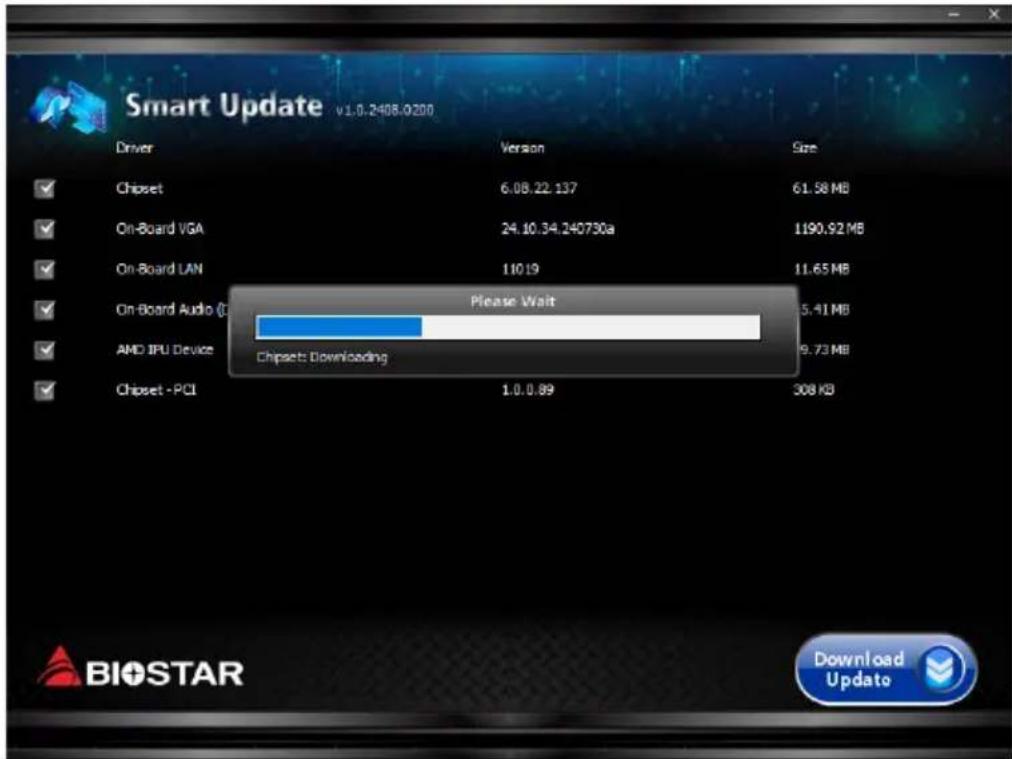

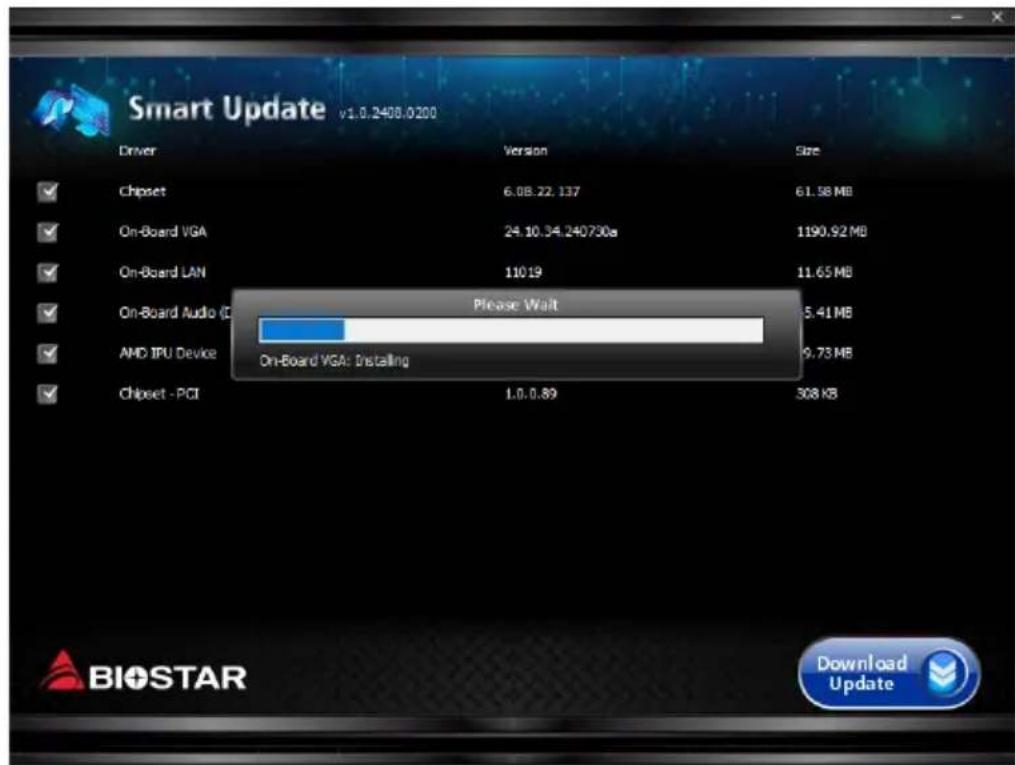

3.4 Программное обеспечение

Установка программного обеспечения

1. Вставьте установочный DVD-диск в оптический привод. Появится программа установки драйвера, если включена функция автозапуска.
2. Выберите установку программного обеспечения, а затем щелкните название соответствующего программного обеспечения.
3. Следуйте инструкциям на экране, чтобы завершить установку.

Запуск программного обеспечения

После завершения процесса установки вы увидите значок программного обеспечения на рабочем столе. Дважды щелкните значок, чтобы запустить его.

Примечание

» Все сведения и содержимое, относящиеся к следующему программному обеспечению, могут быть изменены без предварительного уведомления. Для повышения производительности программное обеспечение постоянно обновляется.
» Информация и изображения, описанные далее, предназначены только для справки. Фактическая информация и настройки на плате могут немного отличаться от приведенных в настоящем руководстве.

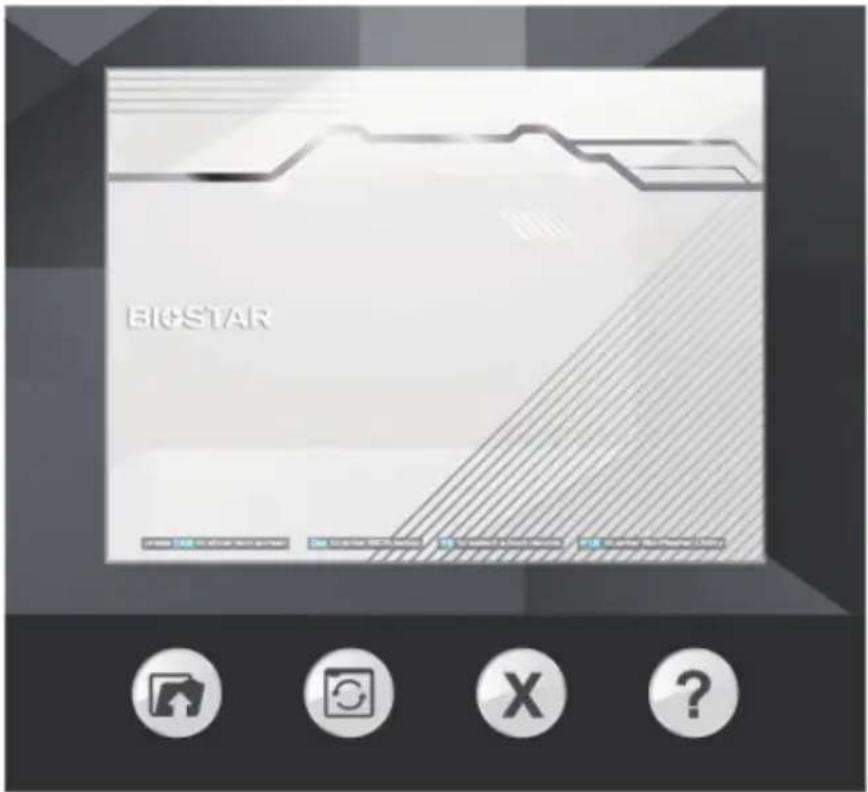

Утилита BIOScreen

Эта утилита позволяет легко персонализировать загрузочный логотип. Вы можете выбрать ВМР в качестве загрузочногологотипа, чтобы индивидуализировать свой компьютер.

Выполните следующие пошаговые инструкции, чтобы обновить загрузочный логотип:

• Загрузите изображение: Выберите изображение в качестве загрузочного логотипа.
• Обновите BIOS: Запишите изображение в память BIOS, чтобы завершить обновление.
• Закрывать(Close)
• o(About)

Vivid LED DJ

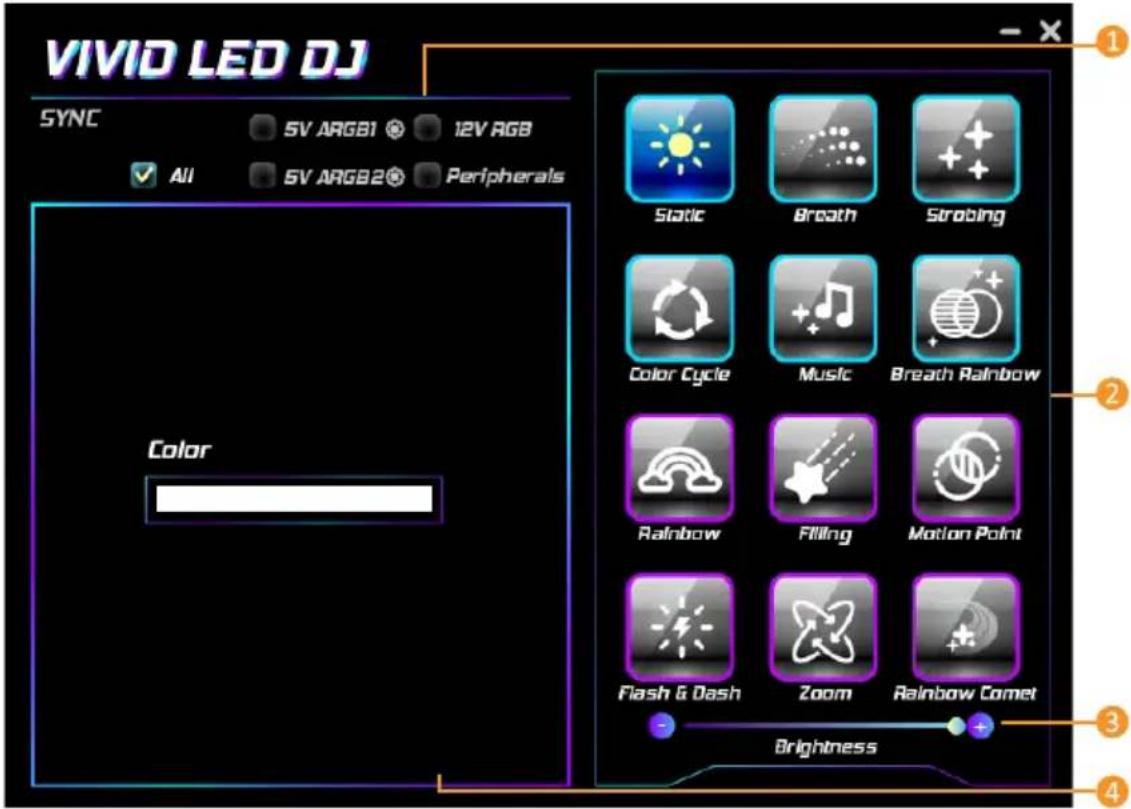

Vivid LED DJ может настроить цветовую схему ARMOR GEAR, светодиодное устройство RГБ.

1. Тип светодиода: Выберите блоки светодиодного освещения.

2. Все : Вся подсветка светодиодная.
   • 12V RGB : Светодиодная подсветка 12 В. (12V_LED устройство)

3. 5V ARGB1 / 5V ARGB2 : Светодиодная подсветка 5 В. (5V_LED устройство)

4. Периферийные устройства : Светодиодная подсветка RGB.

5. Светодиодная подсветка: Позволяет выбирать яркость светодиодов.

6. Static

7. Breath
8. Strobing
9. Color Cycle
10. Music
11. Breath Rainbow
12. Rainbow
13. Filling
14. Motion Point
15. Flash & Dash
16. Zoom

17. Rainbow Comet

18. Яркость: Позволяет регулировать яркость светодиодов.

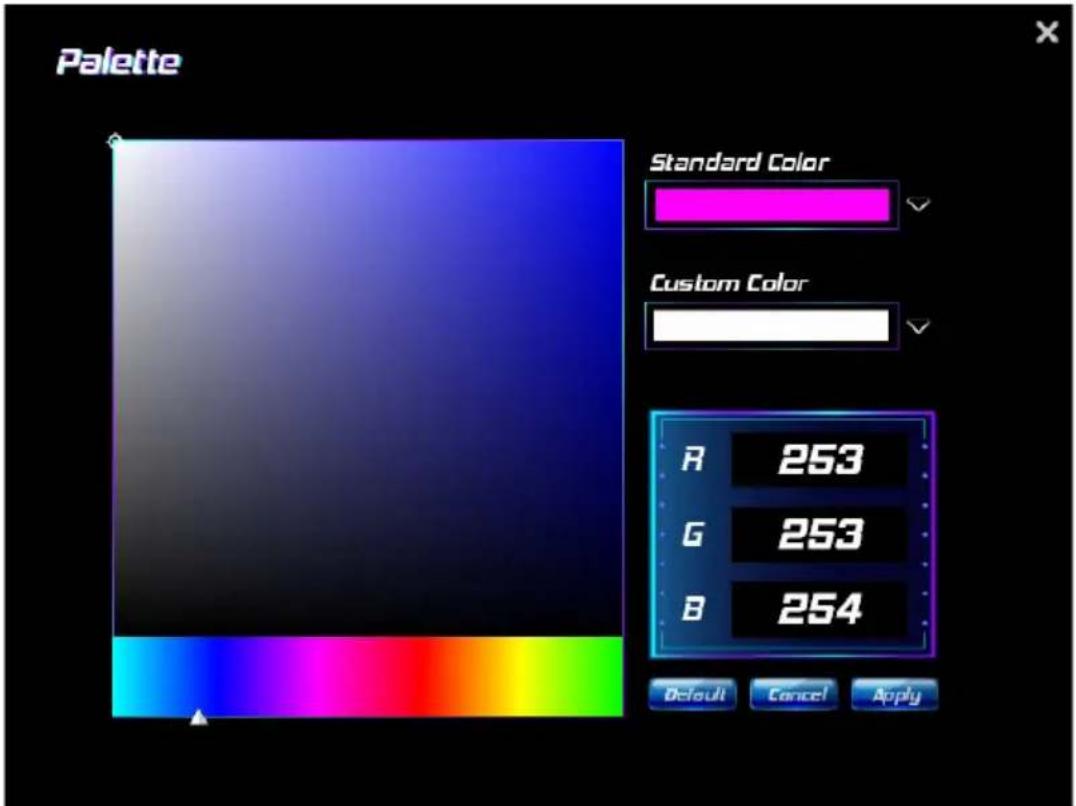

19. Цветовая палитра: Позволяет выбрать определенный цвет светодиодов.

- Палитра(Palette): позволяет выбрать определенный цвет светодиодов.

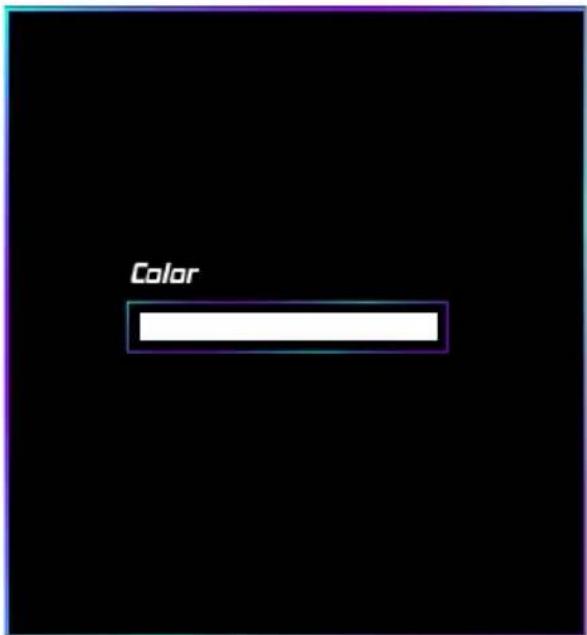

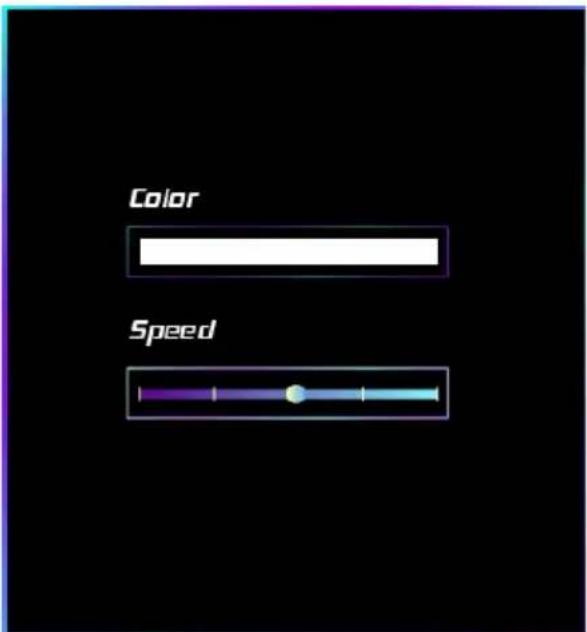

• Цвет(Color): Позволяет выбрать цвет.

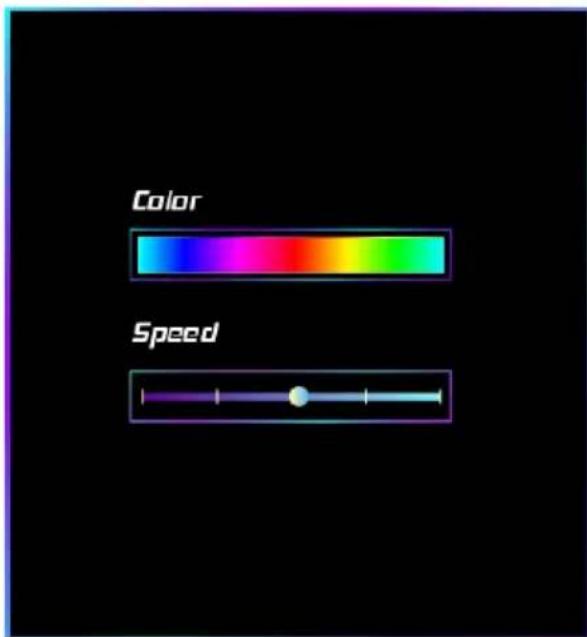

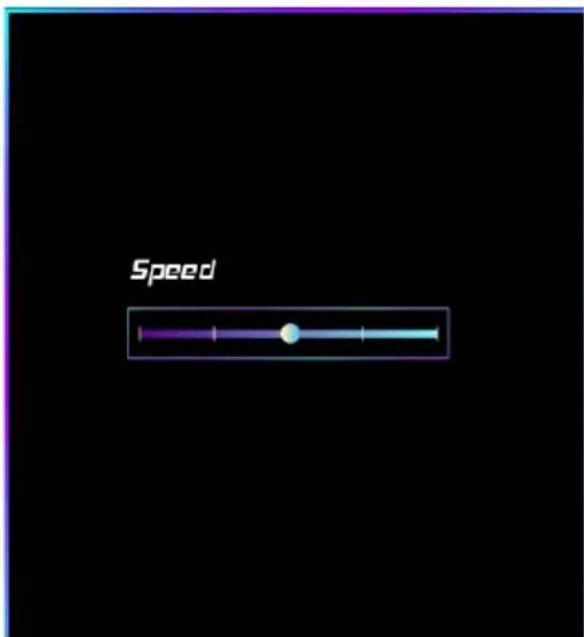

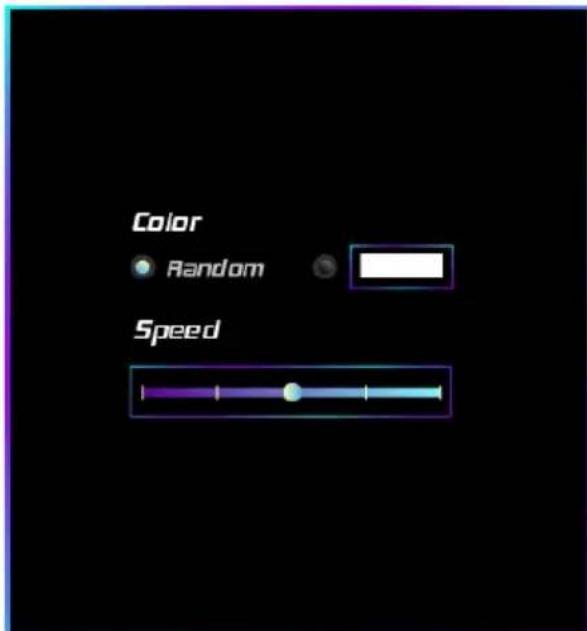

• Скорость(Speed): позволяет регулировать скорость.: Allows to you adjust speed.

• Цвет(Color): Позволяет выбрать цвет.
• Скорость(Speed): позволяет регулировать скорость.: Allows to you adjust speed.

• Цвет(Color): Позволяет выбрать цвет.
• Скорость(Speed): позволяет регулировать скорость.: Allows to you adjust speed.

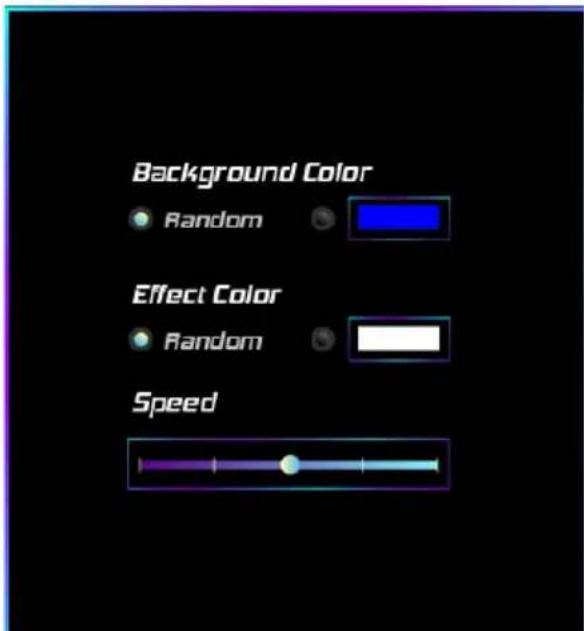

• Случайный выбор(Random): светодиоды автоматически меняют цветовую палитру.: LEDs will Automatically change the Color Palette.

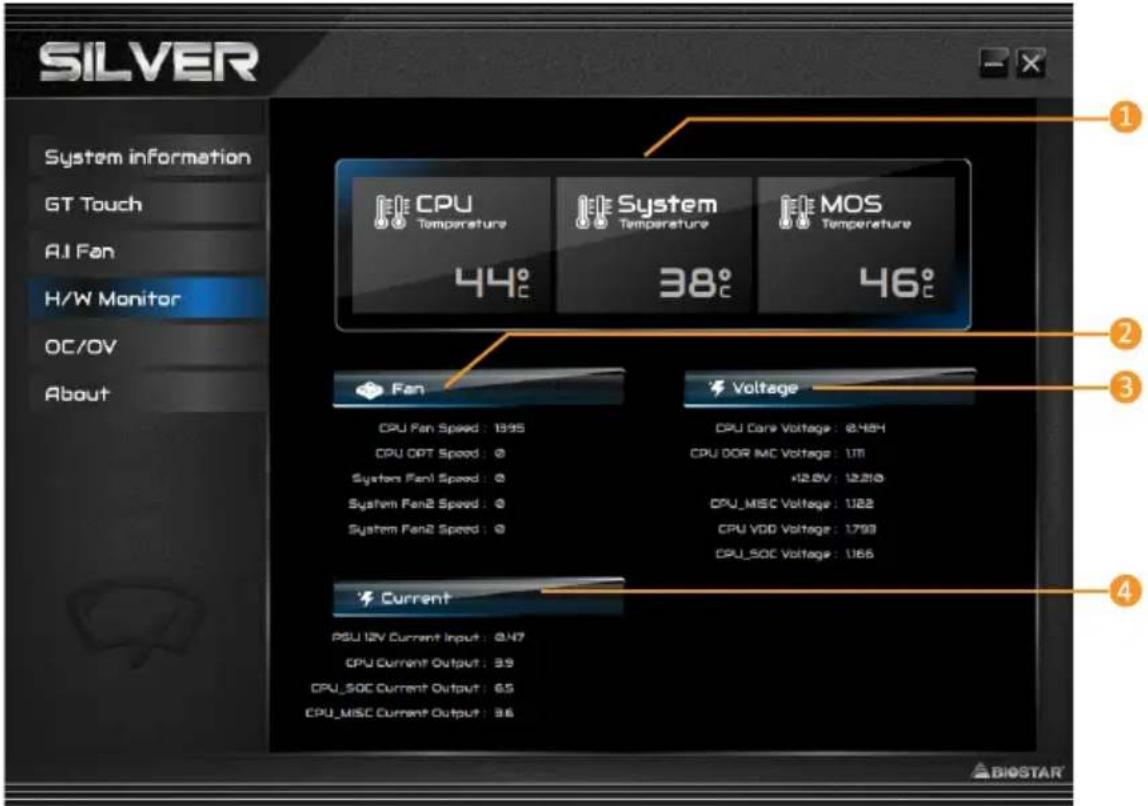

SILVER LIGHTNING

SILVER LIGHTNING – это простая в использовании программа, которая объединяет несколько утилит BIOSTAR и позволяет

пользователям одновременно и легко настраивать эти утилиты.

Примечание

» Содержание меню SILVER LIGHTNING будет немного отличаться в зависимости от материнских плат компьютеров пользователей.
» После установки или удаления программного обеспечения перезапустите компьютер.

Информация о системе

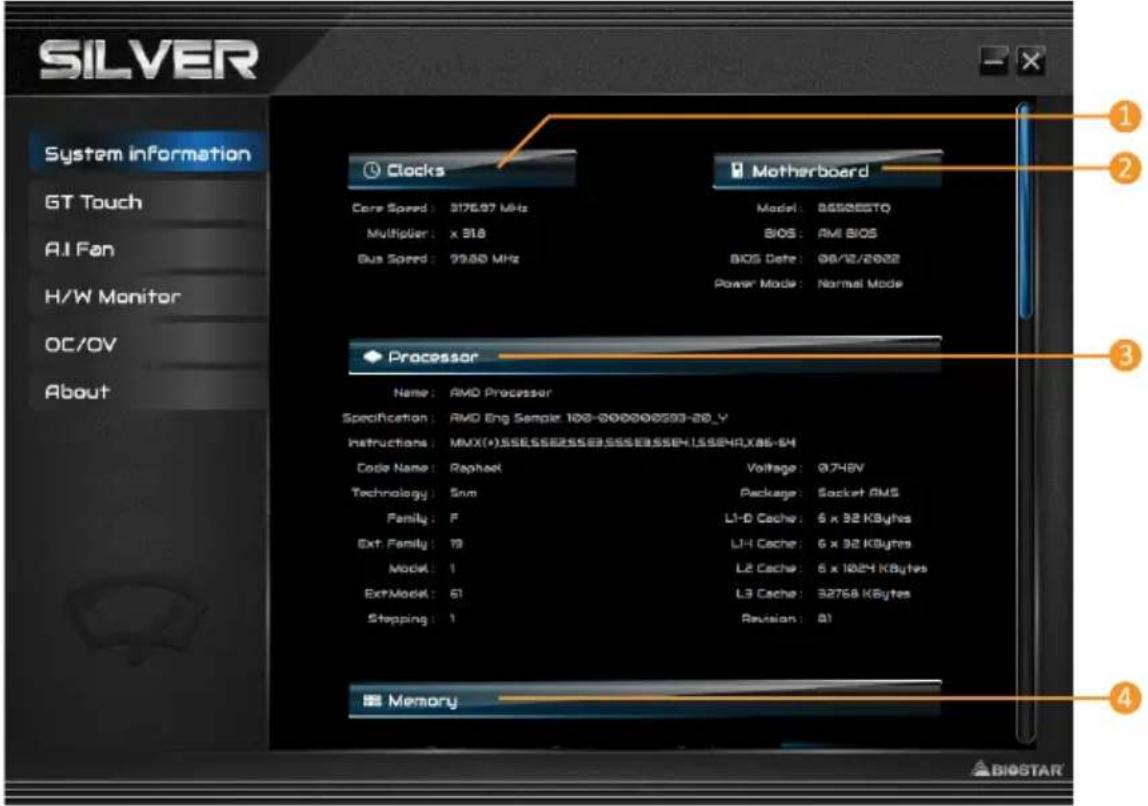

На вкладке Информация о системе представлена общая информация о системе.

1. Clocks (Часы): показывает частоту ядра, множитель и частоту шины.
2. Motherboard (Материнская плата): показывает информацию о материнской плате.
3. Processor (Процессор): показывает информацию о ЦП.
4. Memory (Память): показывает информацию о памяти.

» Нажмите кнопки разных слотов памяти, чтобы получить информацию о памяти.

GT Touch

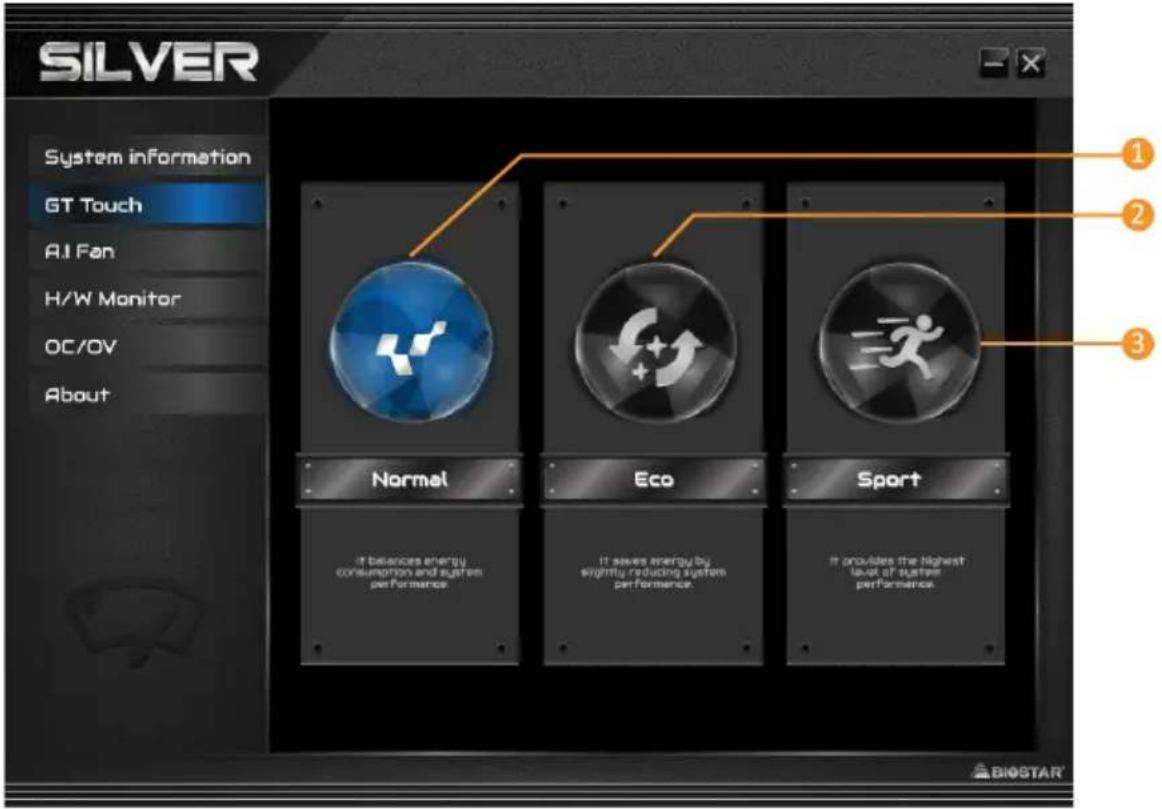

GT Touch позволяет настраивать нормальный, эко- и спортивный режимы при запускепрограммы SILVER LIGHTNING в среде Windows.

1. Normal (Нормальный режим): уравновешивает потребление энергии и производительность системы.
2. ECO Mode (Эко-режим): экономит энергию за счет небольшого снижения производительности системы.
3. Sport (Спортивный режим): обеспечивает высочайший уровень производительности системы.

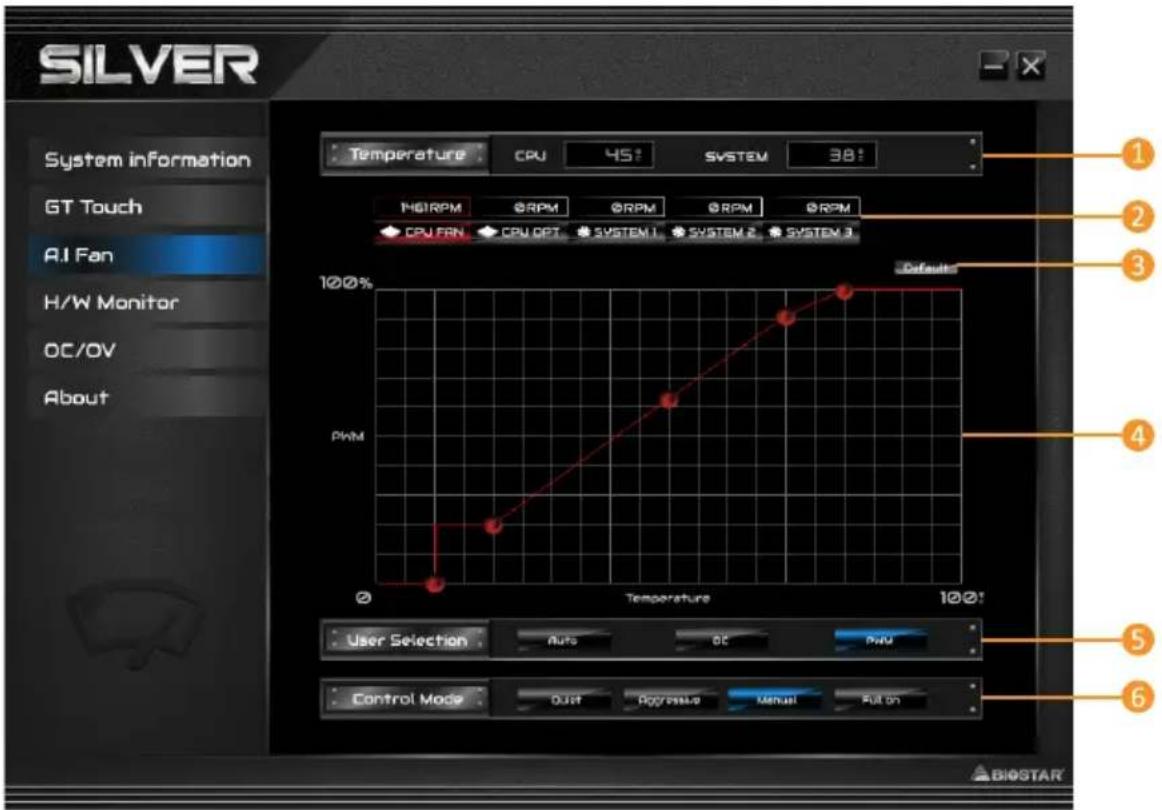

A.I Fan

Утилита А.І FAN позволяет пользователям ПК более гибко настраивать режимы работы вентилятора и автоматически определяет различные температуры, чтобы вентилятор работал с определенной скоростью для оптимального.

1. Temperature (Температура): показывает текущую температуру ЦП и системы.
2. CPU FAN/ CPU OPT RPM & SYSTEM1/2/3 RPM (Частота вращения вентиляторов CPU FAN/CPU OPT и SYSTEM1/2/3): Нажмите кнопку, чтобы установить значение состояния вентилятора ЦПи системы.

» См. отображаемые элементы на реальной материнской плате.

1. Default (По умолчанию): восстановление значений по умолчанию, которые вы изменили для отдельного элемента.

2. PWM/ Temperature Panel (Панель ШИМ/температуры): значение широтно-импульсной модуляции (ШИМ) вентилятора, соответствующее ЦП и системы, чтобы отрегулировать частоту вращения вентилятора.

» Позволяет отрегулировать в соответствии с вашими предпочтениями.

1. User Selection (Выбор пользователя): выбор элементов настройки свойств работающего вентилятора.

2. Auto (Автоматический режим): позволяет настроить режим автоматического обнаружения.
   • DC (постоянный ток): позволяет настроить режим постоянного тока.

3. PWM (ШИМ): позволяет настроить режим широтно-импульсной модуляции (ШИМ).

4. Control Mode (Режим управления): позволяет управлять режимом работы вентиляторов.

5. Quiet (Тихий): включение тихого режима.

6. Aggressive (Агрессивный): включение агрессивного режима.
7. Manual (Ручной): включение ручного режима.
   • Full on (Максимальный): включение максимального режима.

Аппаратный мониторинг

Вкладка Аппаратный мониторинг позволяет отслеживать напряжение оборудования, частоту вращения вентилятора и температуру.

(Температура ЦП/Температура системы/Температура MOS):

показывает текущую температуру ЦП температура Mos и системы.

1. Fan (Вентилятор): показывает текущую частоту вращения вентиляторов.
2. Voltage (Напряжение): показывает текущие напряжения ЦП и памяти.
3. Сила тока: демонстрирует силу тока блока питания 12v, ЦПУ и графического ядра ЦПУ.

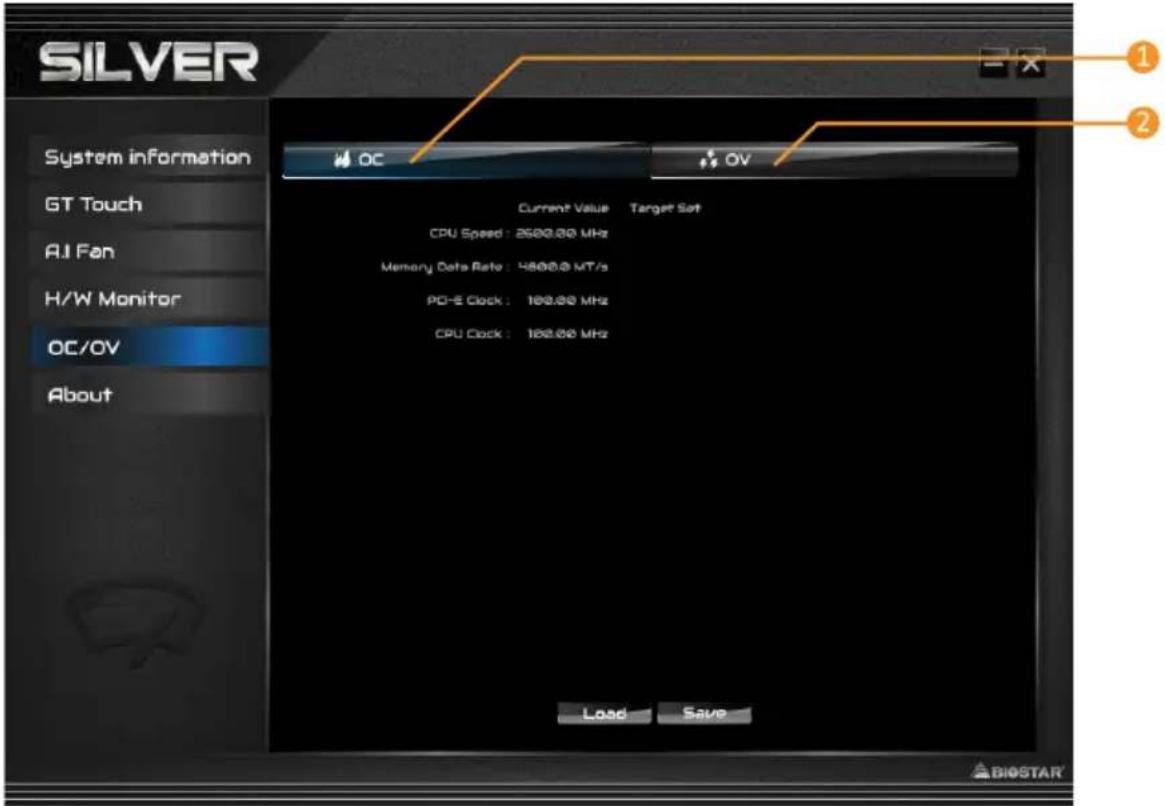

OC/OV

Вкладка позволяет сохранять или загружать профили настроек OC/OV, изменять настройкичастоты и напряжения системы.

1. OC: позволяет настроить значения профиля разгона.
2. OV: позволяет настроить значения профиля напряжения.

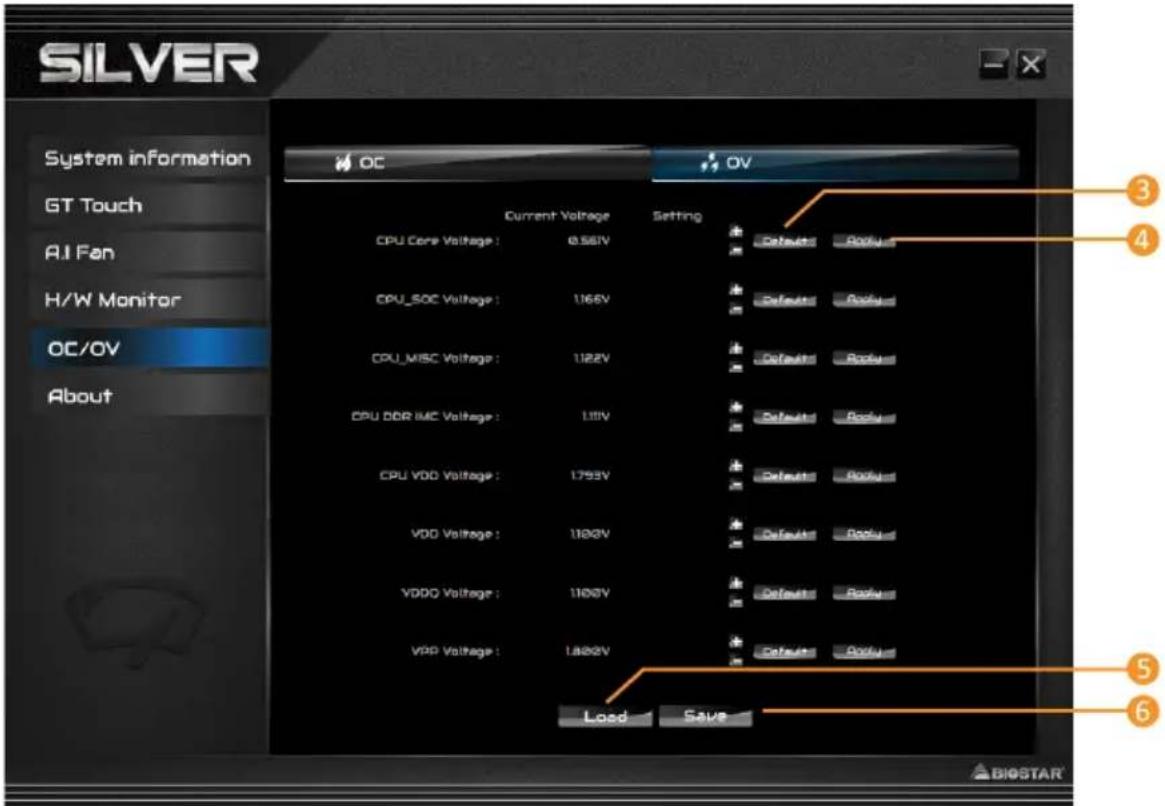

1. Default (По умолчанию): восстановление измененных настроек по умолчанию.
2. Apply (Применить): применение сделанных изменений.
3. Load (Загрузка): загрузка значений профиля из файла.
4. Save (Сохранить): сохранение значений профиля для использования в будущем.

Примечание

» Не все типы ЦП идеально подходят для вышеуказанной настройки разгона; разница будет зависит от выбранной модели ЦП.
» Разгон – это опциональный, а не обязательный процесс; он не рекомендуется для неопытных пользователей. Поэтому мы не несем ответственности за любые повреждения оборудования, которые могут быть вызваны разгоном. Мы также не можем гарантировать производительность при разгоне.

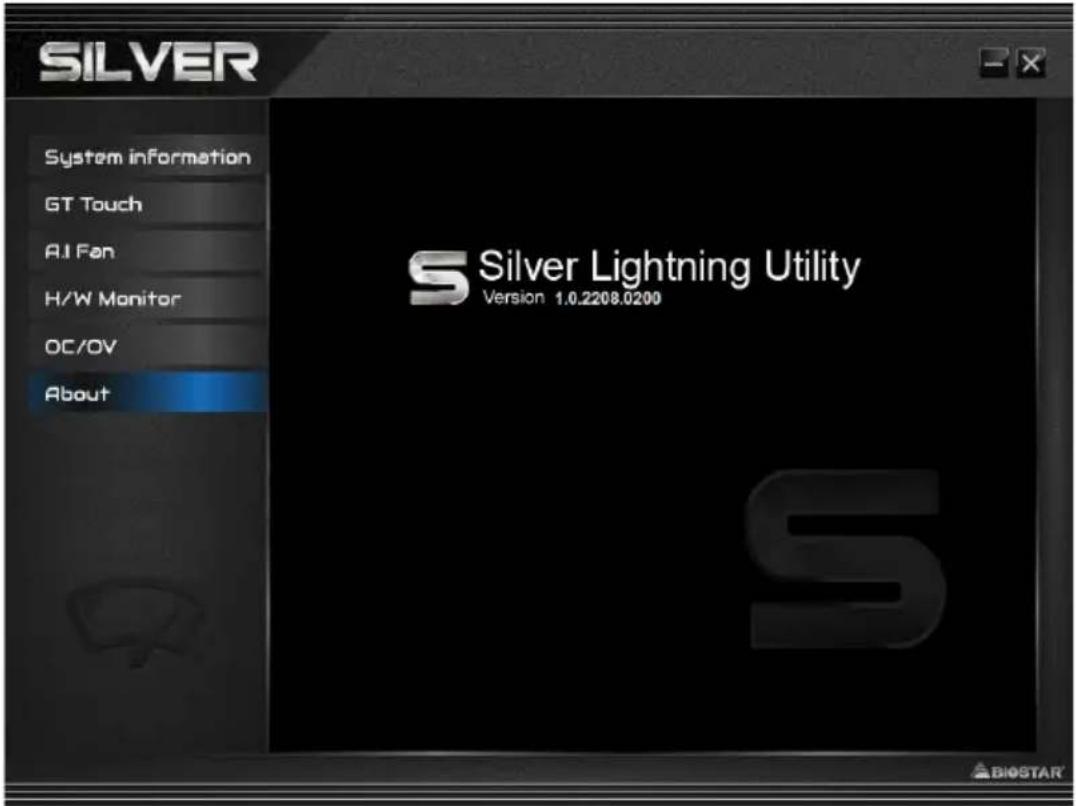

О программе

Меню «О программе» для отображения информации о версии утилиты SILVER LIGHTNING.

Глава 4: Полезная помощь

4.1 Автоматический установщик (Auto Installer)

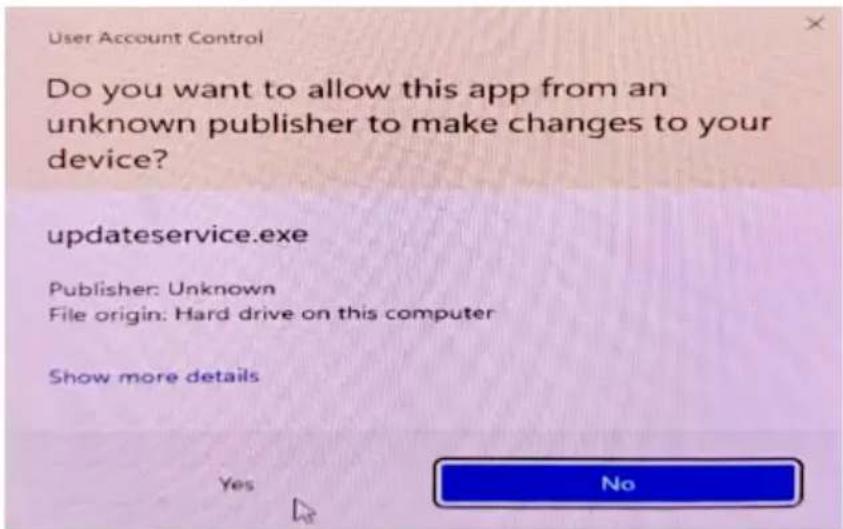

После подключения к Интернету и загрузки в правом нижнем углу отобразится BIOSTAR AUTO Installer. (Нажмите «Yes»).

Нажмите внизу справа «Download Update»

Дождитесь завершения процесса загрузки.

После завершения загрузки и установки перезагрузите систему.

4.2 Функции RAID

RAID Definitions

В системе RAID 0 данные разделены на блоки, которые записываются на все диски в массиве. Одновременное использование нескольких дисков (как минимум 2) обеспечивает превосходную производительность ввода-вывода. Эту производительность можно дополнительно повысить за счет использования нескольких контроллеров, в идеале одного контроллера на диск.

Особенности и преимущества

Диски: минимум 2, максимум до 6 или 8. В зависимости от платформы.

• Использование: предназначен для некритичных данных, для которых требуется высокая пропускная способность, или для любой среды, для которой не требуется отказоустойчивость.
• Преимущества: обеспечивает повышенную пропускную способность данных, особенно для больших файлов. Отсутствие штрафаза потерю емкости для четности.
• Недостатки: не обеспечивает отказоустойчивость. Если какой-либо диск в массиве выходит из строя, все данныетеряются.
• Отказоустойчивость: нет.
• Общая емкость: (Минимальная емкость жесткого диска) x (Количество подключенных жестких дисков)

Данные сохраняются дважды путем записи их как на диск данных(или набор дисков с данными), так и на зеркальный диск (или набор дисков). Еслидиск выходит из строя, контроллер использует либо диск с данными, либозеркальный диск для восстановления данных и продолжает работу. Длямассива RAID 1 требуется не менее 2 дисков.

Особенности и преимущества

• Диски: минимум 2, максимум 2.
- Использование: RAID 1 идеально подходит для небольших баз данных или любой другой области применения, для которой требуетсяотказоустойчивость и минимальная емкость.
- Преимущества: обеспечивает 100% избыточность данных. Если один диск выходит из строя, контроллер переключаетсяна другой диск.
- Недостатки: требуются 2 диска для места для хранения одного диска. Производительность снижаетсяво время восстановления диска.
- Отказоустойчивость: да.

RAID 10 (1+0)

RAID 10 сочетает в себе преимущества (и недостатки) RAID 0 и RAID 1 в одной системе. Он обеспечивает безопасность за счет зеркального отображения всех данных на вторичном наборе дисков (диски 3 и4 на следующем рисунке) при использовании чередования для каждого набора дисков для ускорения передачи данных.

Особенности и преимущества

• Диски: минимум 4, максимум 6 или 8, в зависимости от платформы.
- Преимущества: оптимизирует как отказоустойчивость, так и производительность, обеспечивая автоматическую избыточность. Может использоваться одновременно с другими уровнями RAID в массиве и позволяет использовать запасные диски.
- Недостатки: требуется вдвое больше доступного дискового пространства для избыточности данных, как yRAID уровня 1.
- Отказоустойчивость: да.

Массив RAID 5 может выдержать отказ одного диска без потери данных или доступа к данным. Хотя RAID 5 может быть реализован программно, рекомендуется использовать аппаратный контроллер. Часто на этих контроллерах используется дополнительная кэш-память для повышения производительности записи.

Характеристики и преимущества

• Диски: Минимум 3.
- Использование: RAID 5 рекомендуется для обработки транзакций и обслуживания общего назначения.
- Преимущества: идеальное сочетание хорошей производительности, хорошей отказоустойчивости, высокой емкости и эффективности хранения.
- Недостатки: Скорость передачи данных по отдельным блокам такая же, как и для одного диска. Производительность записи может сильно нагружать ЦП.
- Отказоустойчивость: Да.

Note

» Дополнительные сведения о настройках технологии Intel® Rapid Storage (Intel® RST) см. на странице http://www.intel.com/p/en_US/support/highlights/chpsts/imsm

BIOSTAR®

FCC조항
