用户手册 B760T-SILVER BIOSTAR

依照 FCC 条款第 15 部分的规定，本装置已经通过测试并且符合 Class B 级数字装置的限制。此条款限制了在安装过程中可能造成的有害射频干扰并提供了合理的防范措施。本装置在使用时会产生无线射频辐射，如果没有依照本手册的指示安装和使用，可能会与无线通讯装置产生干扰。然而，并不保证在特定的安装下不会发生任何干扰。

如果关闭和重新开启本设备后，仍确定本装置造成接收广播或电视的干扰，用户可以使用以下列表中的一种或多种方法来减少干扰：

• 重新安装或调整接收天线。
• 增加本设备与接收设备之间的距离。
• 连接设备连接到不同的插座以便于两个设备使用不同的回路。
• 咨询经销商或富有经验的无线电工程师，以获得更多资讯。

本用户手册内容的变更，恕不另行通知，制造商没有解释的义务。

本用户手册的所有内容若有任何错误，制造商没有义务为其承担任何责任。所有商标和产品名称均有其各自所有权。

未经过书面许可，不得以任何形式（部分或全部）复制此手册信息。

免责说明

本手册内容系 BIOSTAR® 知识产权，版权归 BIOSTAR® 所有。我们本着对用户负责的态度，精心地编写该手册，但不保证本手册的内容完全准确无误。BIOSTAR® 有权在不知会用户的前提下对产品不断地进行改良、升级及对手册内容进行修正，实际状况请以产品实物为准。本手册为纯技术文档，无任何暗示及影射第三方之内容，且不承担排版错误导致的用户理解歧义。本手册中所涉及的第三方注册商标所有权归其制造商或品牌所有人。

CE	CE符合性简短声明我们声明此产品符合现行标准,并满足2004/108/CE,2006/95/CE和1999/05/CE指令规定的所有基本要求。

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI、HDMI高画质多媒体介面及HDMI标志为HDMI Licensing Administrator, Inc. 在美国及其他国家的商标或注册商标。

防静电操作规则

静电可能严重损坏您的设备，在处理主板以及其它的系统设备的时候要特别注意，避免和主板上的系统组件的不必要接触，保证在抗静电的环境下工作，避免静电放电可能对主板造成损坏，当在您的机箱中插入或者移除设备时，请保证电源处于断开状态，厂商对于不遵照本操作规则或者不遵守安全规范而对主板造成的损坏不负责。

警告

主板易受静电损坏

请遵守操作规则

目录

第一章：主板介绍....4

1.1 前言 .... 4
1.2 包装清单....4
1.3 主板特性..... 5
1.4 后置面板接口 6
1.5 主板布局图 7

第二章：硬件安装....9

2.1 中央处理器(CPU)....9
2.2 散热片 11
2.3风扇接头....12
2.4 系统内存....13
2.5 扩展槽 15
2.6 跳线设置..... 17
2.7 接口和插槽 18
2.8 LED灯 23

第三章：UEFI BIOS和软件....24

3.1 UEFI BIOS设置 24
3.2 刷新BIOS....24
3.3 软件 28

第四章：帮助信息....37

4.1 驱动程序安装注意事项....37
4.2 AMI BIOS 哗声代码 38
4.3 问题解答....38

附录：产品中有毒有害物质或元素的名称及含量 39

第一章：主板介绍

1.1 前言

感谢您选购我们的产品，在开始安装主板前，请仔细阅读以下安全指导说明：

• 选择清洁稳定的工作环境。
• 操作前请确保计算机断开电源。
• 从抗静电袋取出主板之前，先轻触安全触地器或使用触地手腕带去除静电以确保安全。
• 避免触摸主板上的零件。手持电路板的边缘，不要折曲或按压电路板。
• 安装之后，确认没有任何小零件置于机箱中，一些小的零件可能引起电流短路并可能损坏设备。
• 确保计算机远离危险区域，如：高温、潮湿、靠近水源的地方。
• 计算机的工作温度应保持在0-45°C之间
• 为避免受伤，请注意以下幾點：
  主板或连接器上尖锐的针脚机箱上的粗糙边缘和尖角破损的线缆可能引起短路

1.2 包装清单

• Serial ATA数据线 x2
• ATX机箱后置I/O面板
• WIFI天线配件
• 安装指南
• 驱动光盘 (包括安装驱动)

注意

》此清单可能因销售区域或主板型号不同而异，相关标配详情请咨询当地经销商。

1.3 主板特性

规格
CPU支援	第12/13/14代LGA1700针脚,支持Intel® CoreTM i9/i7/i5/i3处理器和Intel® Pentium®处理器/Intel® Celeron®处理器*请访问www.biostar.com.tw获取CPU的支持列表
芯片组Intel® B760
内存	支持双通道DDR5-6400+(OC)/6200+(OC)/6000+(OC)/6000(OC)/5800(OC)/5600(OC)2个DDR5 DIMM插槽,最大内存容量为96GB每个DIMM支持非ECC 8/16/24/32/48 GB DDR5内存模组支持Intel® Extreme Memory Profile(XMP)技术*请访问www.biostar.com.tw获取内存的支持列表
存储器	--总计共支持2x M.2插槽和4x SATA III (6Gb/s)接口Intel 12th/13th/14th 处理器1个M.2(M Key)插槽(M2M_CPU):支持M.2 Type 2280 SSD模块支持PCIe 4.0 x4 (64Gb/s)/SATA III (6Gb/s)-NVMe/AHCI SSDIntel B760 芯片组1个M.2(M Key)插槽(M2M_SB):支持M.2 Type 2280 SSD模块支持PCIe 4.0 x4 (64Gb/s)-NVMe SSD4个SATA III接口(6Gb/s):支持AHCI, RAID 0·1·5·10 & Intel® 快速储存技术*规格因CPU类型而异。
RAID 支持 RAID 0,1,5,10 for SATA storage devices
网络	Realtek RTL8125B10/100/1000/2500 Mb/s自适应传输模式,半双工/全双工工作模式
音效	ALC1220-VB7.1声道音频输出,支持高清音频,Hi-Fi (前/后)
USB	2个USB 3.2(Gen1)端口(板载接头支持2个端口)3个USB 3.2(Gen2)端口(背板3个端口)2个USB 3.2(Gen2)Type-C端口(背板1个端口,板载接头支持1个端口)4个USB 2.0端口(背板2个端口,板载接头支持2个端口)
扩展槽	Intel 12th/13th/14th 处理器1个PCIe 5.0 x16插槽*规格因CPU类型而异。
背板接口	2个WIFI天线接头1个PS/2键盘/鼠标接口1个HDMI端口(HDMI1.4)1个DP端口1个LAN端口3个USB 3.2(Gen2)端口1个USB 3.2(Gen2)Type-C端口2个USB2.0端口3个音频插孔
板载接口	4个SATA III接口(6Gb/s)1x M.2(E Key)插槽:2230尺寸,支持Wi-Fi和Bluetooth模块、Intel® CNVi1个USB2.0接头(每个接头支持2个USB2.0端口)1个USB3.2(Gen1)接头(每个接头支持2个USB3.2(Gen1)端口)1个USB3.2(Gen2)Type-C1个电源接口(8针)1个电源接口(24针)1个CPU风扇接头1个CPU水冷接头(CPU_OPT)1个系统风扇接头1个前置面板接头1个前置音频接头1个内部立体声扬声器接头1个清空CMOS接头1个LED接头(5V)1个LED接头(12V)*不提供M.2(E Key)无线网卡。
主板尺寸 Min-ITX,170 mm x 170 mm
操作系统支持	Windows 10(64bit)/Windows 11(64bit)*如有增加或减少任何OS支持,Biostar保留不预先通知的权利。

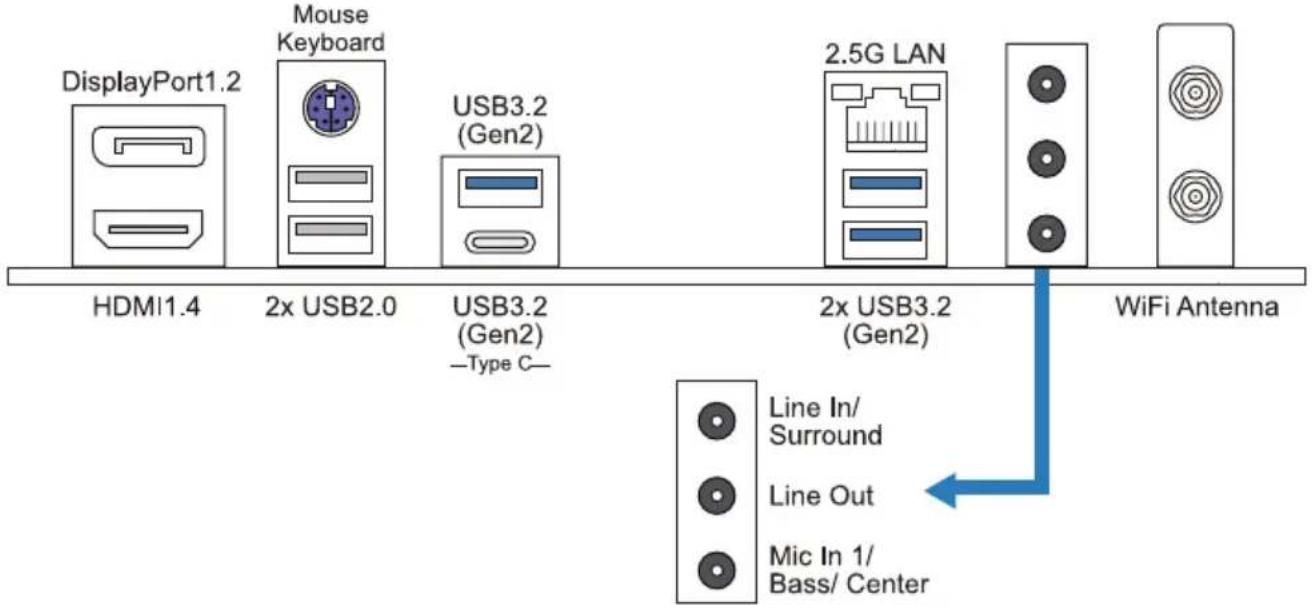

1.4 后置面板接口

DisplayPort1.2 Mouse Keyboard USB3.2 (Gen2) HDMI1.4 2x USB2.0 USB3.2 (Gen2) —Type C— 2.5G LAN 2x USB3.2 (Gen2) 2x USB3.2 WiFi Antenna Line In/ Surround Line Out Mic In 1/ Bass/ Center

注意

》仅Intel集成显卡处理器支持HDMI/DP端口。
》最高分辨率：

HDMI 1.4 (4096 x 2160 @30Hz)

DP 1.2 (4096 x 2160 @60Hz)

》主板同时支持2个板载显示端口输出。显示输出的配置可以在英特尔图形驱动程序工具中进行选择。
当使用前置HD音频插孔并插入耳机/麦克风时，后置声音将自动禁用。
» WiFi天线可让您连接到E Key模块并使用WiFi和蓝牙功能。

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

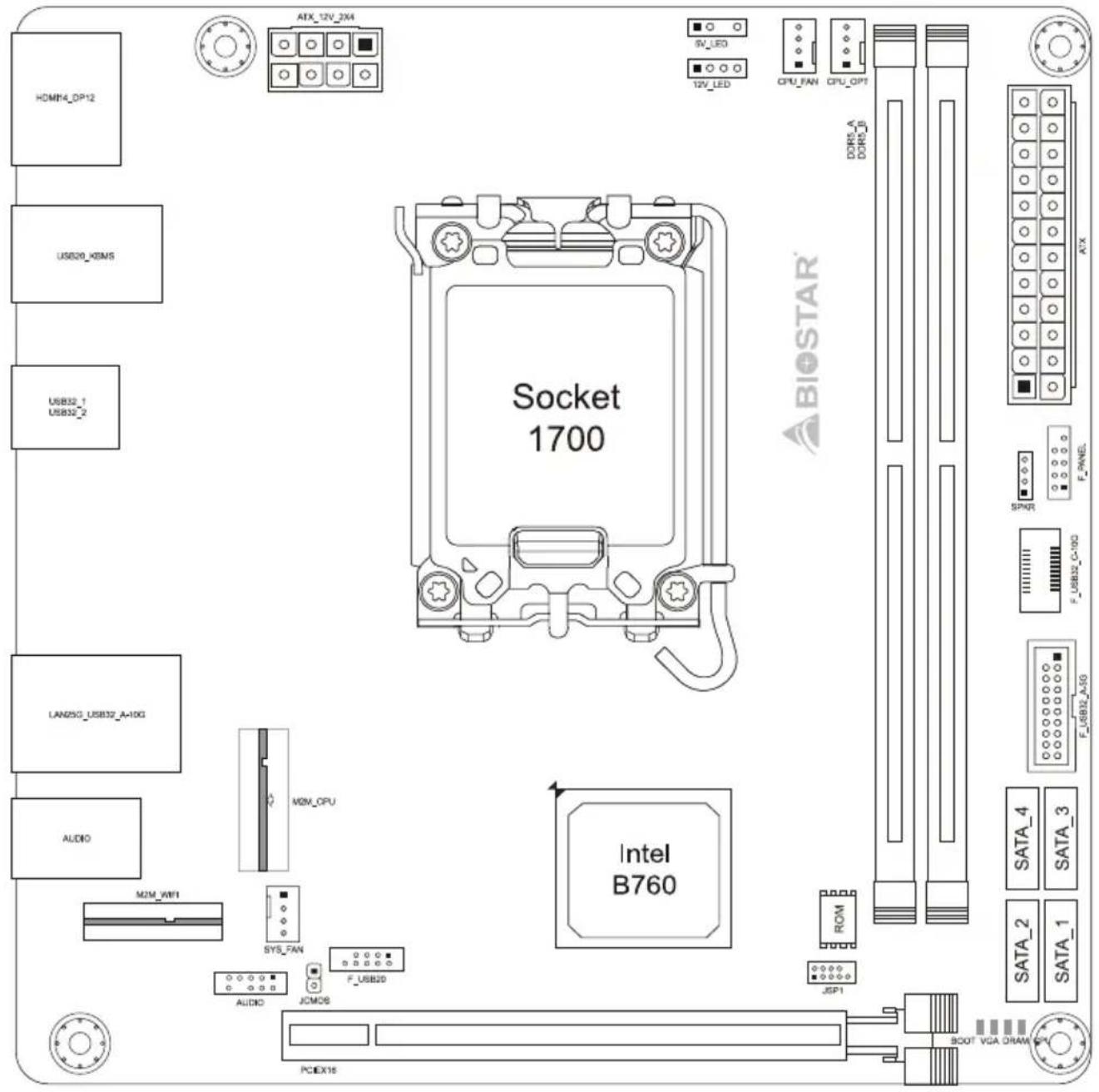

1.5 主板布局图

HOM14_OP12 USB20_HOSMS USB32_1 USB32_2 LAN25G_USB32_A-10G AUDIO M2M_WIFI SYS_FAN AUDIO JCMOS PCIEX18 ATX_12V_2M Socket 1700 MON_CPU Intel B760 ROM JSP1 CPU_FAN CPU_OPT DOR5_A DOR5_B BIOSTAR' SPNR F_PNE5_ F_USB32_C-VDD F_USB32_A-S9 SATA_4 SATA_3 SATA_2 SATA_1 BOOT_VGA_DRAM

注意

》■标示为针脚1

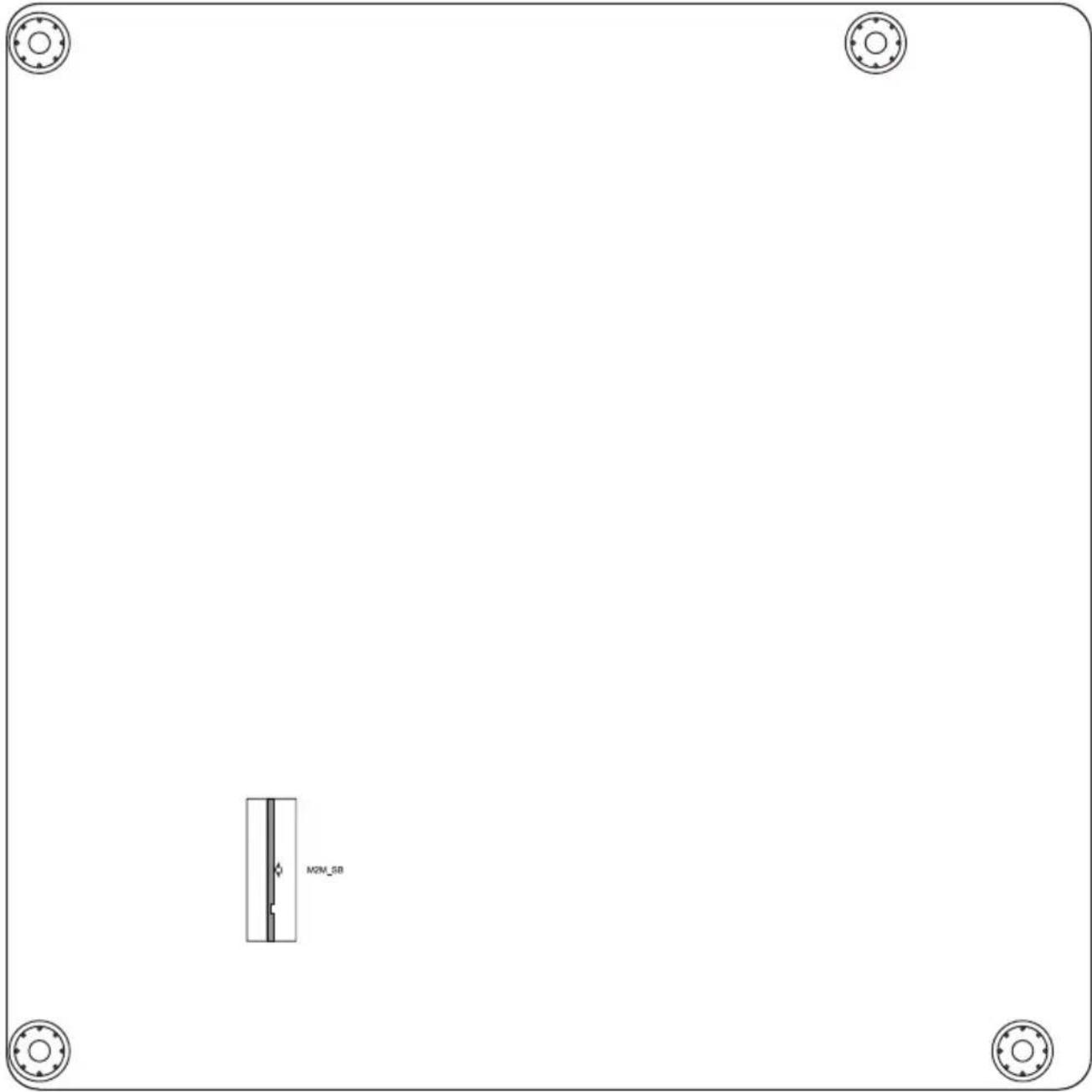

背面

》安装前请取掉针脚保护盖，并妥善保管以备后用。移开CPU后，请盖上保护盖以确保针脚不被损坏。
》主板可能配有两种不同的针脚保护盖，请参照以下指示取掉保护盖。

步骤2: 将ILM拉杆向上抬起并将 CPU保护盖掀起。

步骤3: 将处理器对准插槽上相对应位置。

》请确保安装专为LGA1700插座设计的CPU。
》CPU必须按正确的方向放入，不要强行将CPU放进插槽以免损坏CPU。

2.2 散热片

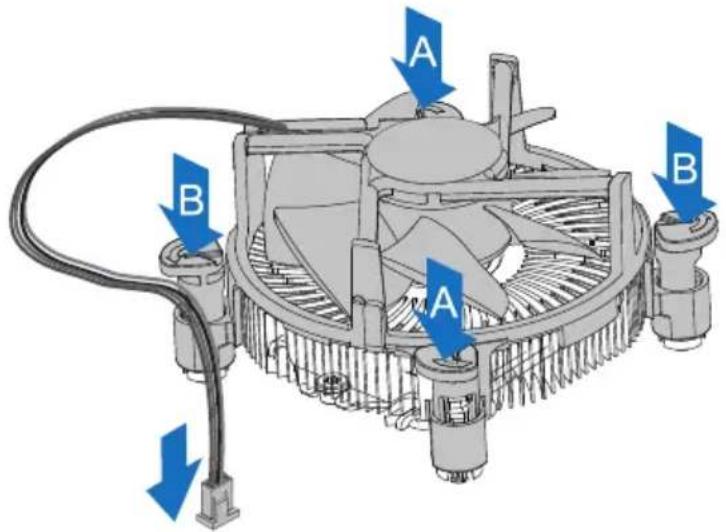

步骤1: 请将CPU风扇组件置于CPU顶部，确保四个钉钩对齐主板上的插孔，调整其方位，使风扇电线与CPU风扇接口间距最近。确保钉钩插槽垂直指向散热片。

步骤2: 依次把对角2个钉钩同时向下按，以固定风扇，完成CPU安装。

A B A B

注意

》如有必要，在安装散热风扇前请先涂抹散热膏于CPU表面。
》请务必连接CPU风扇接口。
》请参照CPU散热片的安装手册获取正确的安装信息。

2.3 风扇接头

此风扇接头支持电脑内置的冷却风扇，风扇引线和插头可能因制造商而异。

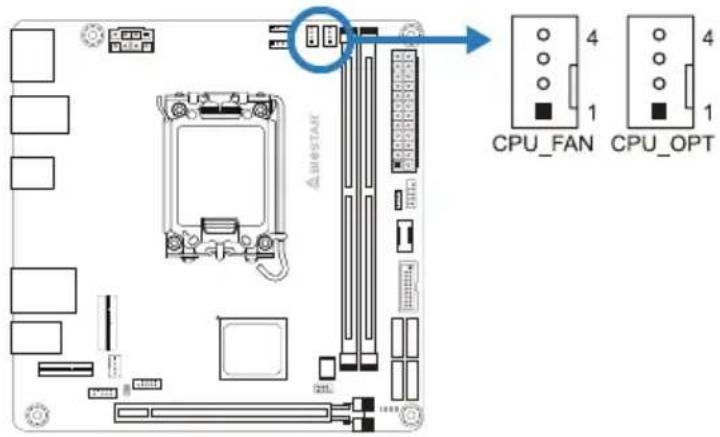

CPU_FAN/ CPU_OPT: CPU 风扇接头

CPU_FAN CPU_OPT

针	定义
1	接地
2+12V
3 FAN RPM rate sense
4 A Fan Control

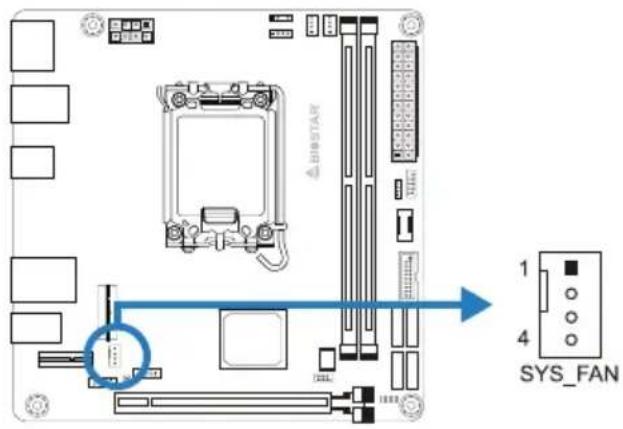

SYS_FAN: 系统风扇接头

BIPSTAR 1 4 SYS_FAN

针	定义
1	接地
2+12V
3 FAN RPM rate sense
4 A Fan Control

注意

» CPU_FAN，CPU_OPT，SYS_FAN支持4针脚和3针脚接口；接线时请注意红线是正极需接到第二个针脚，黑线接地需接到GND针脚。
》CPU风扇接头(CPU_OPT)：支持水冷风扇和CPU风扇。

2.4 系统内存

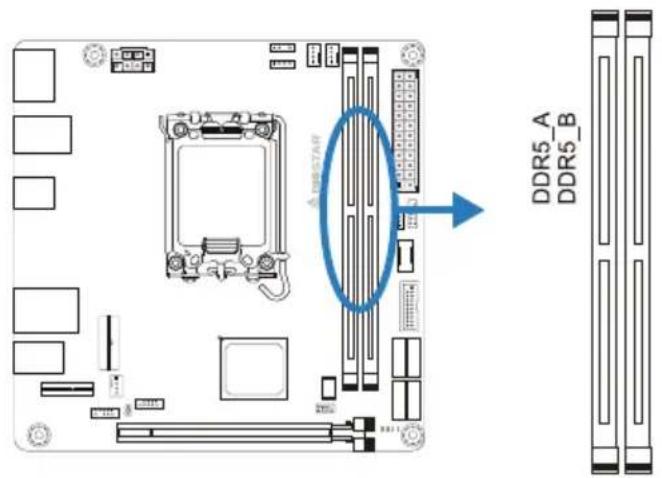

DDR5内存模组

DDR5_A DDR5_B

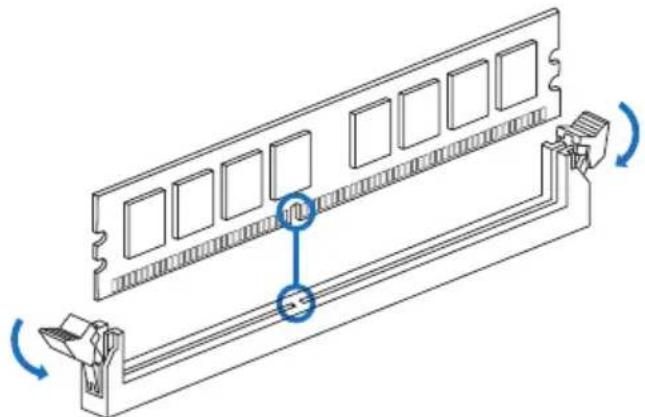

步骤1: 向外推开固定夹，打开DIMM插槽。将DIMM按顺序放在插槽上，DIMM上的切口须与插槽凹口匹配。

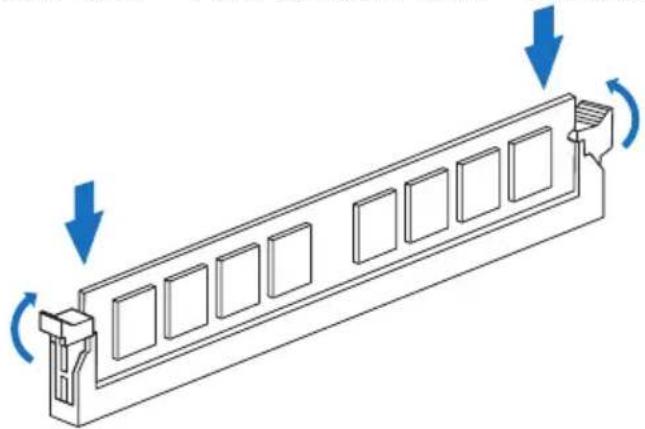

步骤2: 垂直插入DIMM并固定好，直到固定夹跳回原位，DIMM就位。

》如果DIMM未顺利插入，请勿强行按压。将DIMM拔出，再重插一次。

内存容量

DIMM插槽位置 DDR5模组 总内存
DDR5_A 8GB/16GB/24GB/32GB/48GB	最大为96GB.
DDR5_B 8GB/16GB/24GB/32GB/48GB

双通道内存安装

为激活主板双通道功能，使用内存模组必须符合以下要求：成对安装相同密度的内存模组。如下表所示

双通道状态 DDR5_A DDR5_B
Disabled X O
Disabled O X
Enabled O O

(“O”表示内存已安装，“X”表示内存未安装。)

注意

》当安装多个内存模块时，我们建议使用相同品牌和容量的内存於主板上。

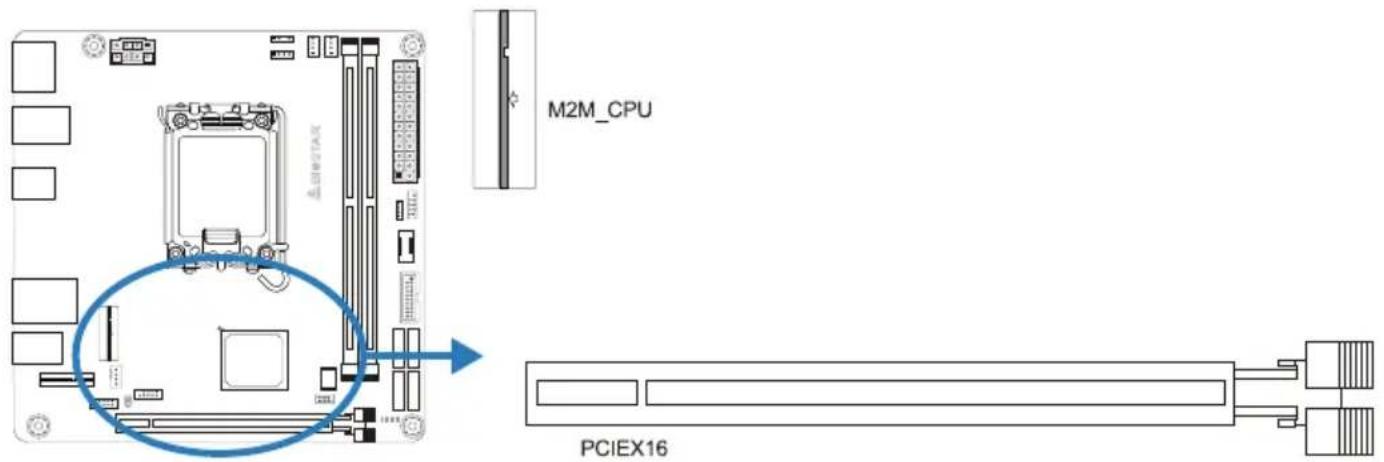

2.5 扩展槽

M2M_CPU PCIEX16

PCIEX16: PCI-Express Gen5 x16 插槽

• 符合PCI-Express 5.0规范。
• 最大帶寬总計為128GB/s。

M2M\_CPU: M.2 (M Key) 插槽

• M.2插槽支持M.2 Type 2280 SSD模块。
• 支持 PCIe 4.0x 4 (64Gb/s), and M.2 SATA III (6Gb/s) 模块 - NVMe/ AHCI SSD。

M2M\_SB: M.2 (M Key) 插槽

• M.2插槽支持M.2 Type 2280 SSD模块。
• 支持 PCIe 4.0x 4 (64Gb/s) 模块 - NVMe SSD。

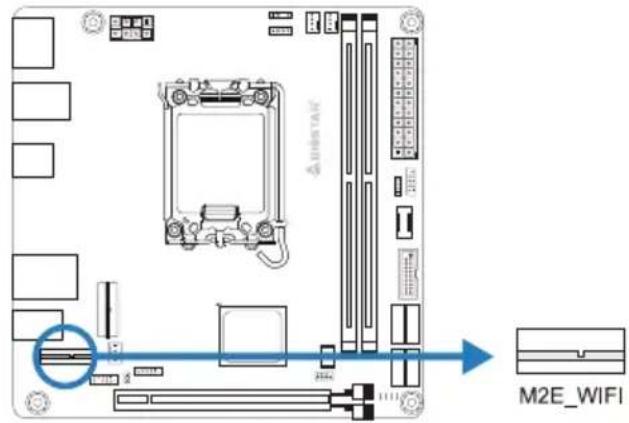

M2E_WIFI

M2E\_WIFI: M.2 (E Key) 插槽 (E Key无线网卡将不提供)

• 支持M.2插槽2230类型模块。
• 支持WiFi、Bluetooth和Inte® CNVi。

注意

》当 SATA 模式占用 M.2(M2_CPU) 插槽时，SATA_4 连接器将被禁用。

安装扩展卡

请参照以下步骤安装扩展卡：

• 安装扩展卡前请阅读扩展卡的相关指示说明。
• 打开电脑机箱后盖，移除螺丝和插槽支架。
• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。
• 用螺丝将扩展卡的金属支架固定到机箱后置面板。(仅VGA Card 适用此步骤)
• 还原电脑机箱后盖。
• 开机。如有必要，可为扩展卡更改BIOS设置。
• 安装扩展卡的驱动。

注意

》请注意，如果要安装或卸下螺丝，则需要使用M2型螺丝刀。建议不要使用不符合规格的螺丝刀，否则可能会损坏螺丝。

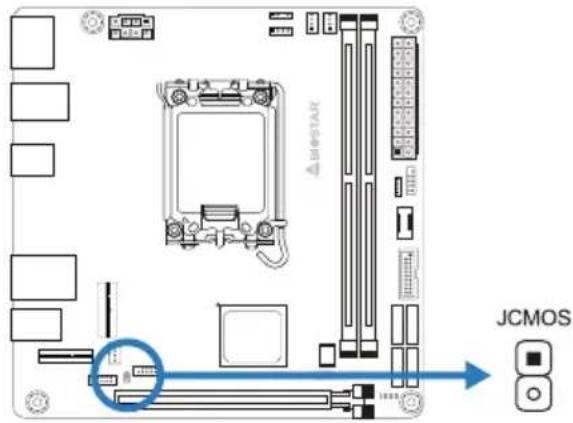

2.6 跳线设置

下图展示如何设置跳线。当跳帽放置在针脚上时，跳线为闭合(close)状态。否则跳线为断开(open)状态。

用户可清空CMOS数据并恢复BIOS安全设置，请按照以下步骤操作以免损坏主板。

JCMOS

Pin 1-2 打开: 正常操作 (默认)

Pin 1-2 闭合: 清空 CMOS 数据

清空 CMOS 数据过程：

1. 断开AC电源。
2. 将跳线设置成1-2接脚闭合，建议可以使用一个金属物体如螺丝刀触碰1-2接脚。
3. 等待5秒钟。
4. 清空CMOS数据後，请确认跳线设置成1-2接脚打开。
5. 接通AC电源。
6. 开机然后按下键进入BIOS设置。

2.7 接口和插槽

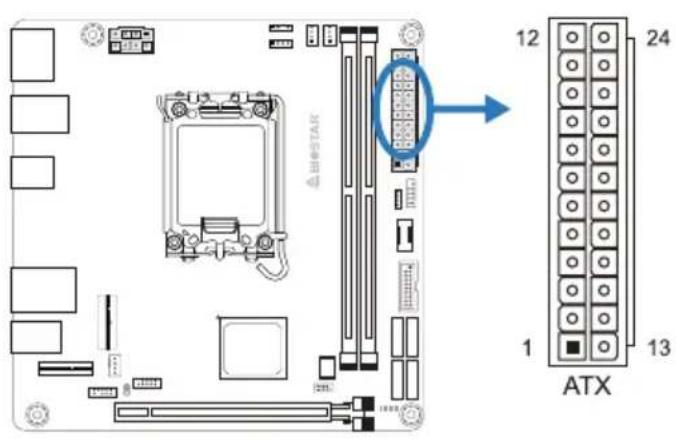

ATX: ATX电源接口

为了更好的兼容性，我们建议使用标准的ATX24-pin电源供应此接口的电源。

BESTAR 12 24 1 13 ATX

针定义针定义
13+3.3V 1 +3.3V
14-12V 2 +3.3V
15接地3接地
16 PS_ON 4 +5V
17接地5接地
18接地6 +5V
19接地7接地
20 NC 8 PW_OK
21+5V 9唤醒电压	+5V
22+5V 10 +12V
23+5V 11 +12V
24接地12 +3.3V

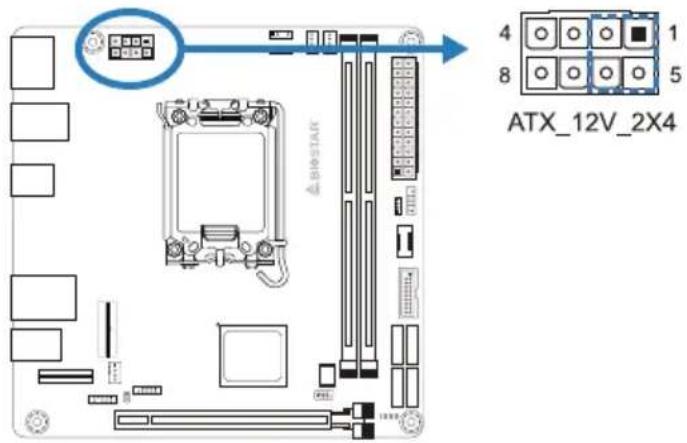

ATX\_12V\_2X4: ATX电源接口

此接口给CPU电路提供+12V电压。若CPU电源插头为4针脚，请参考以下安装方法：当电源设备只有4针CPU电源插头时：请安装在ATX_12V_2X4的1-2-5-6针。

ATX_12V_2X4 4 1 8 5

针	定义
1+12V
2+12V
3+12V
4+12V
5	接地
6	接地
7接地
8	接地

注意

》开机前，请确保ATX、ATX_12V_2X4_1和ATX_12V_2X4_2接口都已插上电源。
》电压不足可能导致系统不稳或者外围设备不能正常运行。当配置使用大功率设备的系统时，建议您使用带有大功率输出的电源。

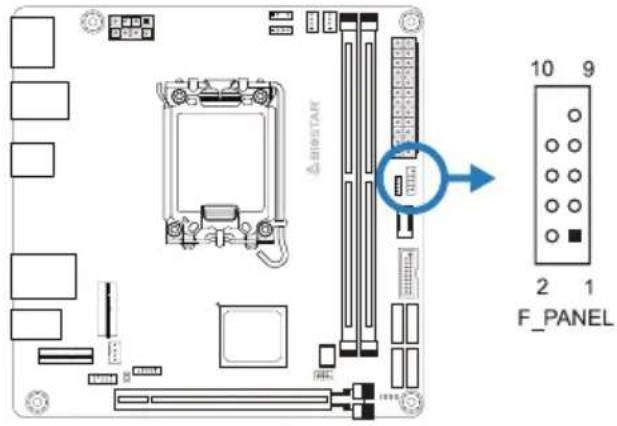

F PANEL: 前置面板接头

此10针脚接口包含开机，重启，硬盘指示灯，电源指示灯接口。

10 9 2 1 F_PANEL

针定义功能针定义功能
1 H	DD LED(+)	硬盘指	2 P	Power LED (+)	电源指示灯
3 H	DD LED(-) 4 P	Power LED (-)
5	接地	重启按钮	6 电源按钮		开机按钮
7重	启8接地
9 NC NC 10 Key Key

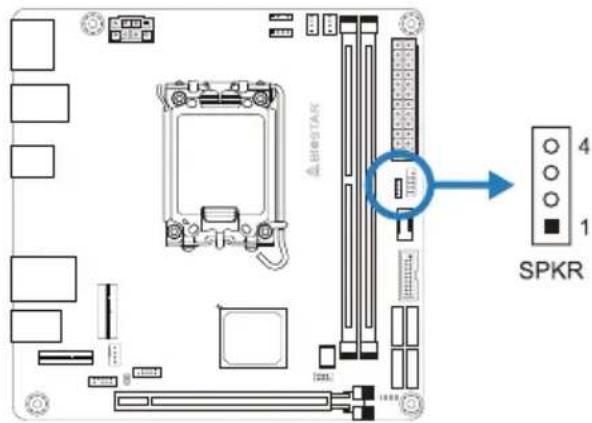

SPKR: 扬声器接头

此4针脚接口连接扬声器。

SPKR 4 1

针	定义
1+5V
2N/A
3N/A
4扬声器

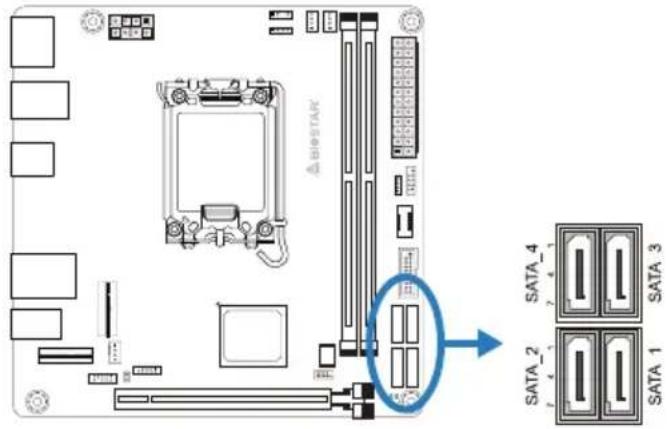

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: 串行ATA接口

此接口通过SATA数据线连接SATA硬盘。

BESTAR SATA_4 SATA_3 SATA_2 SATA_1

针	定义
1	接地
2	TX+
3	TX-
4	接地
5	RX-
6	RX+
7	接地

注意

》当 SATA 模式占用 M.2(M2_CPU) 插槽时，SATA_4 连接器将被禁用。

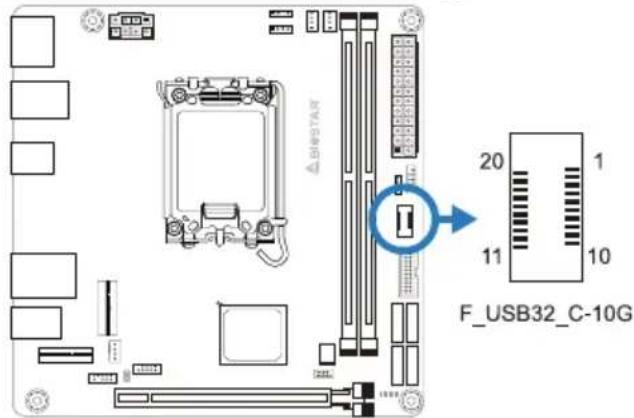

F\_USB32\_C-10G: 前置面板USB 3.2(Gen2)接头

PC前置面板支持附加的USB type-C数据线，也可连接即插即用外围设备。

ΔBISTAR 20 1 11 10 F_USB32_C-10G

针定义针定义
1 VBUS 11 VBUS
2 SSTX1+ 12 SSTX2+
3 SSTX1- 13 SSTX2-
4接地 14接地
5 SSRX1+ 15 SSRX2+
6 SSRX1- 16 SSRX2-
7VBUS 17接地
8 CC1 18 D-
9 SBU1 19 D+
10 SBU2 20 CC2

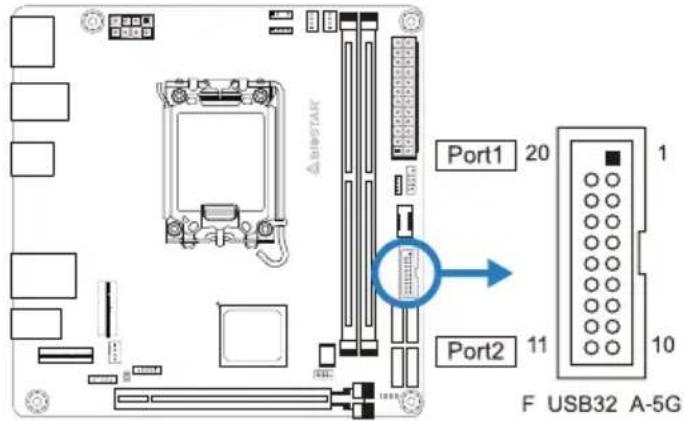

F\_USB32\_A-5G: 前置面板USB 3.2(Gen1)接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

RAMSTAR Port1 20 Port2 11 F USB32 A-5G 1 10

针定义针定义
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 接地
4接地 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 接地
7接地 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key

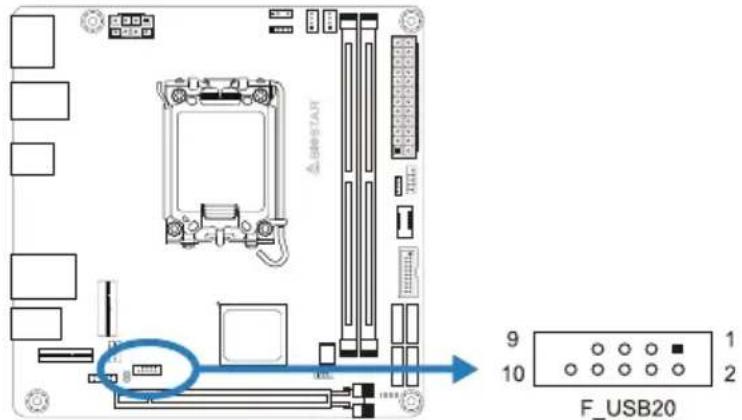

F\_USB20: 前置面板USB 2.0接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

F_USB20 9 1 10 2

针	定义
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7接地
8	接地
9 Key
10 NC

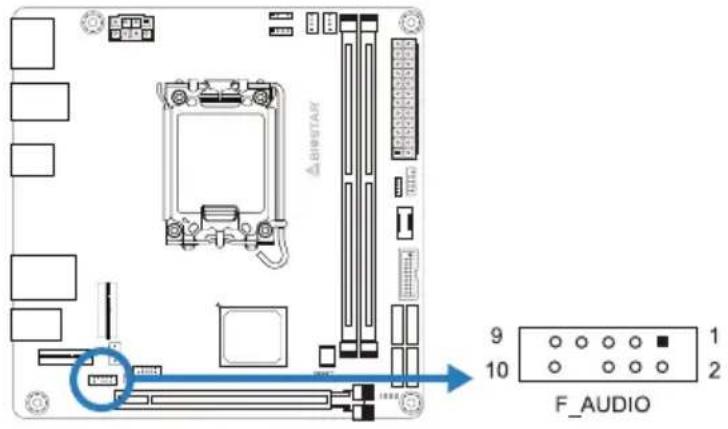

F\_AUDIO: 前置面板音频接头

此接头可连接音频输出数据线，支持HD(高清)音频和AC' 97。

BIMSTAN 9 10 F_AUDIO 1 2

》当使用前置HD音频插孔并插入耳机/麦克风时，后置声音将自动禁用。

》建议您连接前置高清音频插孔，享用主板高清音频功能。

》如果要连接AC'97前置音频输出数据线，请关闭"前置面板插孔检测功能”。此功能在系统音频工具中可见。

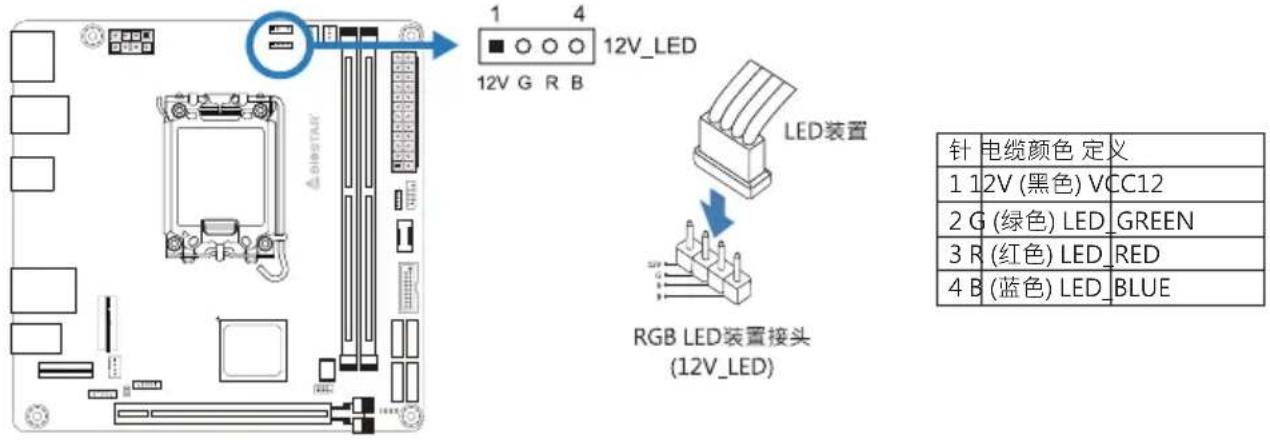

12V\_LED: RGB LED装置 (5050 SMD) 接头

此接头提供12V电源与RGB控制讯号，可连接RGB LED装置(5050 SMD)。

1 4 12V_LED 12V G R B LED装置 RGB LED装置接头 (12V_LED) 针 电缆颜色 定义 1 12V (黑色) VCC12 2 G (绿色) LED GREEN 3 R (红色) LED RED 4 B (蓝色) LED BLUE

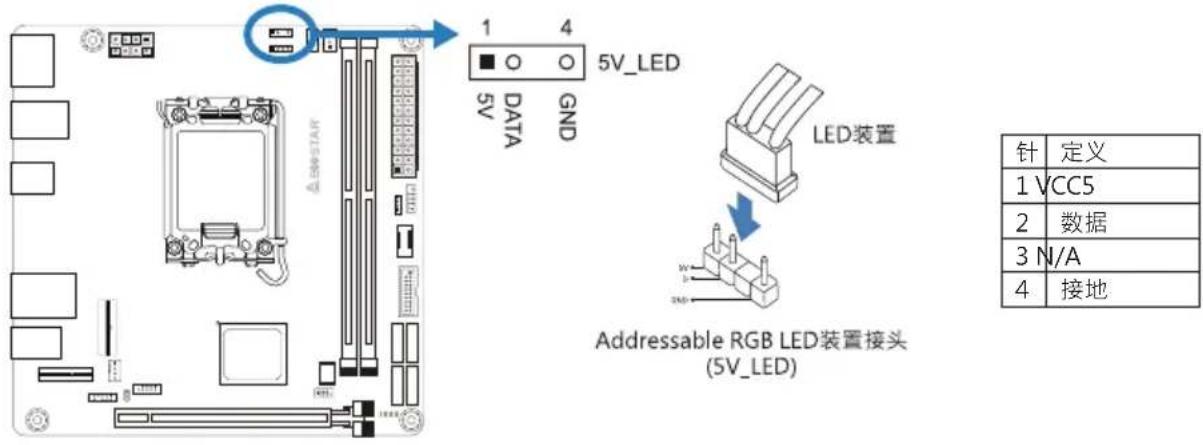

5V\_LED: Addressable RGB LED装置 (WS2818B) 接头

此接头提供5V电源与数据控制讯号，可连接RGB LED装置 (WS2818B)。

5V_LED 1 4 DATA GND 5V LED装置 Addressable RGB LED装置接头 (5V_LED) 针 定义 1 VCC5 2 数据 3 N/A 4 接地

注意

》确保正确将针脚连接到LED装置，错误的连接可能会损坏您的LED装置或主板。
》 12V_LED接头支持5050 RGB LED灯条，最大输出功率为3A（12V）。
》5V_LED接头最多可支持300个LED WS2818B Addressable RGB LED灯条，最大输出功率为3A (5V)。

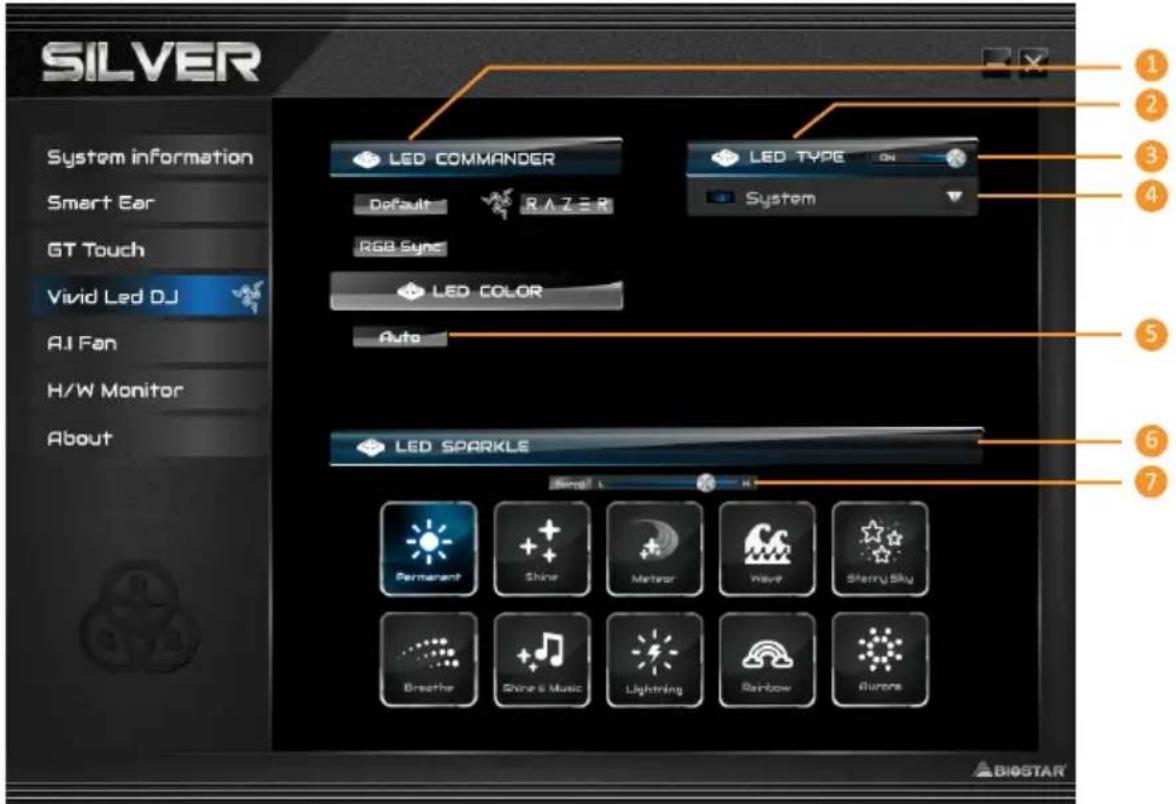

》请使用Vivid LED DJ软件控制LED。有关详细的软件设置信息，请参阅第3.3章。

2.8 LED灯

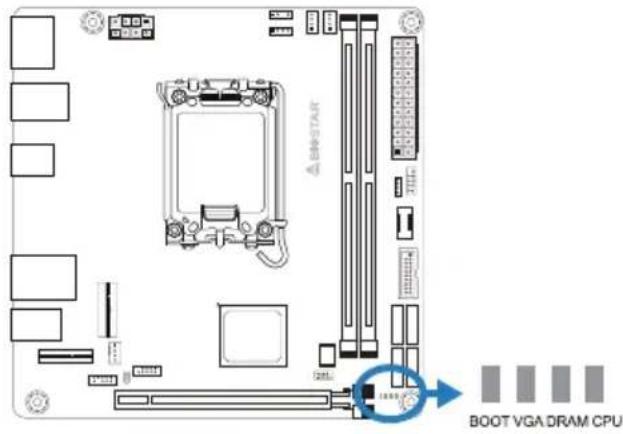

Debug LED: 侦错LED指示灯

LED指示灯在主板中的状态。

DRAM - 表示DRAM无法检测或故障。

VGA - 表示GPU无法检测或故障。

BOOT - 表示启动设备无法检测或故障。

注意

》启动计算机后，LED指示灯将按以下顺序点亮：

$$ \mathrm{CPU} \rightarrow \mathrm{DRAM} \rightarrow \mathrm{VGA} \rightarrow \text {引导} $$

》当计算机准备就绪时，LED指示灯将显示错误发生的位置，并一直亮着直到问题解决。

》启动计算机后，如果未检测到异常，则Debug LED将不会点亮。

第三章：UEFI BIOS 和软件

3.1 UEFI BIOS设置

• BIOS设置程序可用于查看和更改计算机的BIOS设置。开机自检时，按键可进入BIOS设置程序。
• 更多相关UEFI BIOS设置信息，请参考网站上的UEFI BIOS手册。

3.2 刷新BIOS

以下任意一种工具都可以刷新BIOS:

• BIOSTAR BIO-Flasher: 使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，或者CD-ROM刷新。
• BIOSTAR BIOS刷新工具: 能够在Windows环境下自动刷新。使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，CD-ROM刷新或者从网站上的文件地址刷新。

BIOSTAR BIO-Flasher

注意

》此工具仅允许可使用FAT32/16格式化或单个分区的存储设备。
》刷新BIOS时如关机或重启系统将导致系统引导失败。

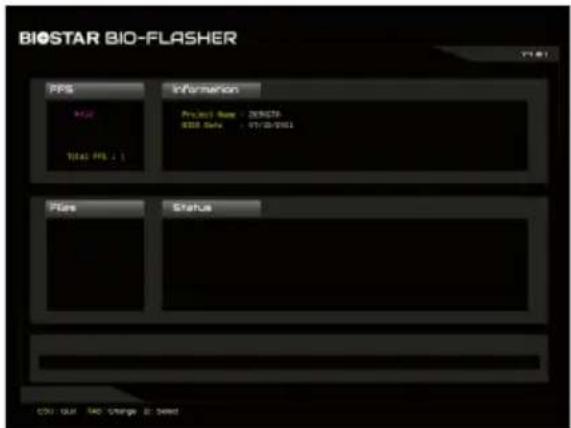

使用BIOSTAR BIO-Flasher刷新BIOS

1. 进入网站下载与主板相匹配的最新BIOS文件。
2. 然后保存BIOS文件到U-盘。(仅支持FAT/FAT32格式)
3. 插入包含BIOS文件的U-盘到USB接口

4. 开机或重启后，在自检过程中按键。

5. 进入自检后，屏幕会弹出BIO-FLASHER工具。选择搜索BIOS文件。

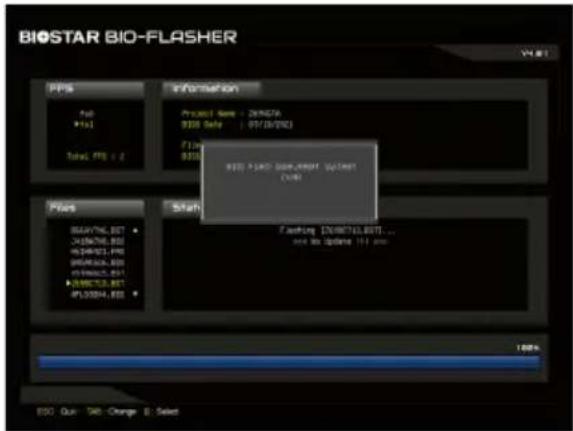

6. 选择合适的BIOS文件，并按“Yes”执行BIOS刷新程序。

BIOSTAR BIO-FLASHER PFS Information Project Name: 201010 ISS Data: 9712-5981 Total PFS : 1 Plan Status CPU: QUR Auto: Change D: Select

BIOSTAR BIO-FLASHER EPS FY1 +11 Total FFO 2 Information Project Name: DIRECTOR RSB Data: PT/05-2001 Price Data: DIRECTOR DATA (NAV) RSB Check Data File Path: SABAT76.807 InPlay76.807 InPlay96.807 SABAT12.807 InPlay96.807 SABAT13.807 InPlay96.807 Status: Are you sure to flash DIRECTOR DATA (NAV) END: Our 140 - Change 0 - Select

1. BIOS刷新后会弹出是否重启系统的对话框。按 < Y> 重启系统

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS刷新工具（通过网络）

1. 用DVD驱动安装BIOS Update Utility。

2. 使用此功能时，请确保电脑联网。

3. 打开BIOS刷新工具，然后点击“Online Update”按钮。

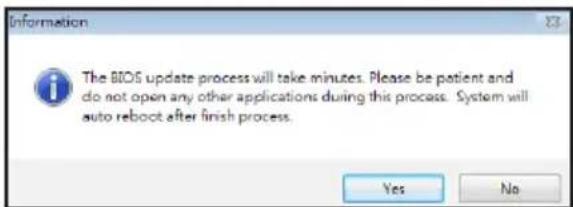

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“Yes”开始刷新BIOS。

5. 如果BIOS有新版本，屏幕会弹出提示您下载最新版本的对话框。点击“Yes”下载。

6. 完成下载后，屏幕弹出提示您刷新 BIOS 的对话框，点击“Yes”开始刷新。

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update BIOS backup BIOS

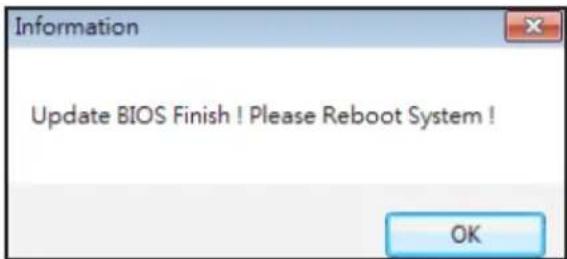

1. 刷新程序结束后，屏幕弹出提示您重启系统的对话框。点击“OK”重启系统。

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。 选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

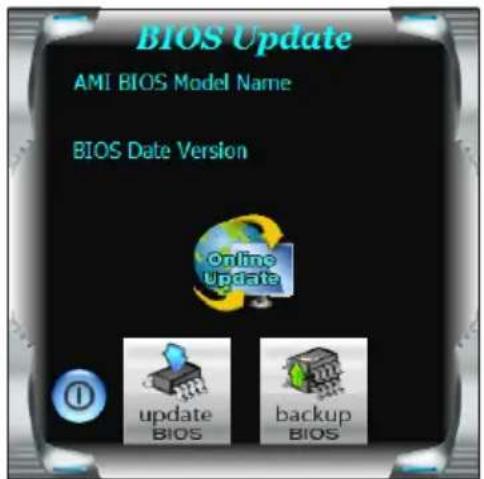

BIOS刷新工具（通过BIOS文件）

1. 用DVD驱动安装BIOS刷新工具。

2. 从我们的网站www.biostar.com.tw 下载合适的BIOS.

3. 在主页面打开BIOS Updat Utility，然后点击“Update BIOS”按钮。

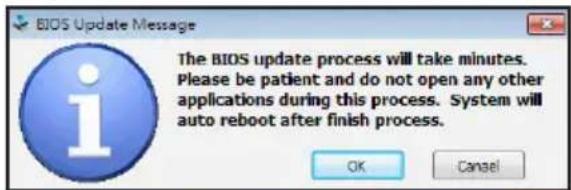

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“OK”开始刷新BIOS。

5. 选择BIOS文件的存放目录。然后选择合适的BIOS文件，点击“Open”。刷新BIOS要花几分钟时间，请耐心等待。

6. BIOS刷新过程结束后，点击“OK”重启系统。

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update BIOS backup BIOS

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

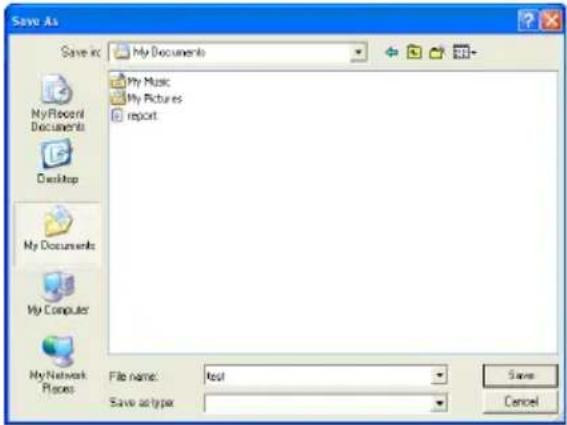

BIOS备份

点击BIOS备份按钮，选择存储备份文件的合适目录，然后点击"Save"。

1. 将光盘放入光驱，若Autorun功能已激活，驱动安装程序将会出现。
2. 选择Software Installation，然后点击各软件图标。
3. 根据屏幕上的指令完成安装。

启动软件

安装程序完成后，桌面上将出现软件图标。请双击图标启动软件工具。

注意

》所有软件的相关信息和内容若有变更，恕不另行通知。为使系统性能更佳，软件会不断升级。
》下面的图片和信息仅供参考，此主板的实际信息和设置可能与手册稍有差异。

BIOScreen 工具

此实用工具可以将开机画面个性化。您可以选择BMP格式来自定义计算机开机画面。

800 x 600 BIOSTAR® WWW.BIOSTAR.COM.TW Load Image Transform Update Bios Close About

请参照以下步骤来更新开机画面：

• 加载画面(Load Image): 选择图片作为开机画面。
• 转换(Transform)：转换图片并预览。
• 更新BIOS(Update Bios): 将图片写入BIOS内存, 然后完成更新。

RACING GT EVO Utility

RACING GT EVO软件集成几个映泰的实用程序并十分易于使用，允许用户同时无缝地配置这些实用程序。

注意

》 RACING GT EVO 软件之选单内容将略有不同，具体项目配置取决于用户所使用的主板。
》安装或删除软件后，请重新启动计算机。

SILVER LIGHTNING Utility

SILVER LIGHTNING软件集成几个映泰的实用程序并十分易于使用，允许用户同时无缝地配置这些实用程序。

注意

》SILVER LIGHTNING软件之选单内容将略有不同，具体项目配置取决于用户所使用的主板。
》安装或删除软件后，请重新启动计算机。

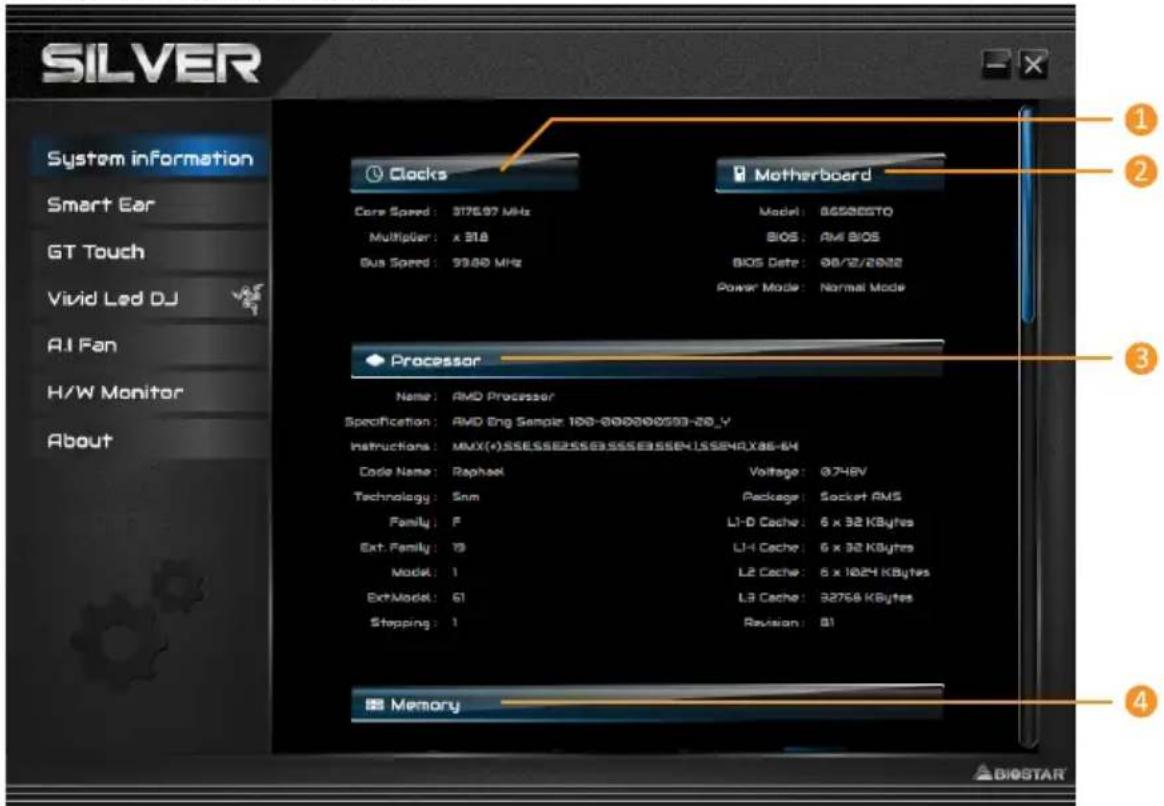

系统信息(System information)

提供您的基本系统信息的概述。

SILVER System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor About Clocks Core Speed: 3176.97 MHz Multiplier: x 318 Bus Speed: 99.88 MHz Motherboard Model: 85520STQ BIOS: AM BIOS BIOS Date: 08/12/2022 Power Mode: Normal Mode Processor Name: AMD Processor Specification: AMD Eng Sample: 100-000000593-20_V Instructions: MAX(+)SSESSS2SSS3SSSE3SSSHLSSEVRX86-64 Code Name: Raphael Voltage: 0748V Technology: Snnm Package: Socket ANS Family: F L1-D Cache: 6 x 32 KBytes Ext. Family: T9 L1-H Cache: 6 x 32 KBytes Model: 1 L2 Cache: 6 x 1024 KBytes Ext Model: 61 L3 Cache: 32758 KBytes Stopping: 1 Revision: 81 Memory ① ② ③ ④ BIOSTAR

1. 时钟频率(Clocks): 显示核心频率, 倍频和总线速度。
2. 主板(Motherboard): 显示主板信息。
3. 处理器(Processor)：显示处理器信息。
4. 内存(Memory): 显示内存信息。
   》单击不同的内存插槽按钮以获取内存信息。

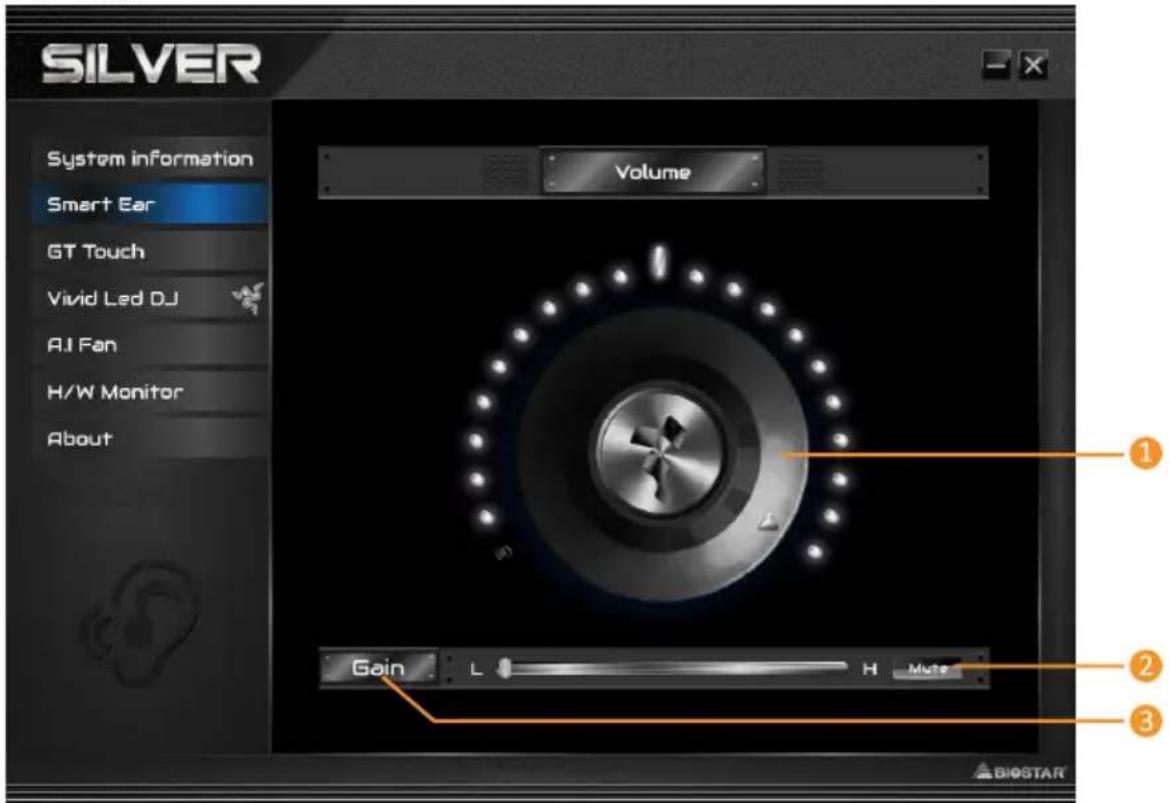

耳放调控(Smart EAR)

耳放调控允许您控制系统音量，调整阻抗设置（低/高增益），以优化您的耳机性能。讓您可以轻松享受高品质的声音。

设置需求：

1. 带有前置音频输出插孔的机箱。

2. 耳机或头戴式耳机。

3. Windows 7 (32/64bit)/ 8.1(64bit) /10(64bit)操作系统。

安装指南：

1. 确保机箱前置音频线正确连接至主板上的前置音频接头。
2. 从驱动DVD上安装SILVER LIGHTNING软件。
3. 将耳机或头戴式耳机连接至机箱前置或后部的音频输出接口，並启用SILVER软件。
   》如果您想使用AC' 97前置音频输出线，请禁用“前置面板插孔检测功能”。此功能在系统音频工具中可见。

SILVER System information Smart Ear GT Touch Vivid Led DJ AJ Fan H/W Monitor About Volume Gain L H Mute 1 2 3 BIOSTAR

1. 音量(Volume): 可调节音量大小。
2. 静音(Mute): 可切换到静音状态。
3. 增益开关(Gain): 使用低阻抗耳机时调至低(LO), 使用高阻抗耳机时调至高(HI)。

能效控制(GT Touch)

GT Touch允许您在Windows环境中运行SILVER LIGHTNING程序时调整正常，ECO和运动模式。

1. 常规模式(Normal): 自动平衡系统性能与电源消耗。
2. 节能模式(ECO): 稍微地降低系统性能以节省能源。
3. 高性能模式(Sport): 以最大限度地提高系统性能。

炫彩灯控(Vivid Led DJ)

炫彩LED可供您调整ARMOR GEAR灯、RGB LED设备的灯光配色模式。

SILVER System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor About LED COMMANDER Default RAZER RGB Sync LED COLOR Auto LED SPARKLE Small L H Permanent Shiny Mirror Wave Sherry Sky Breathe Shiny & Music Lightning Rainbow Aurora 1 2 3 4 5 6 7 BIOSTAR

1. LED灯效指挥官(LED COMMANDER): 允许您选择LED模式。

- 默认：所有设置都恢复为默认。(蓝光)

- RAZER：允许您连接到RAZER应用程序以同步主板灯。

》使用RAZER模式时，关闭SILVER LIGHTNING软件，LED照明将返回默认状态。

》RAZER模式是通过与RAZER软件的连接实现LED照明同步。

》必须安装RAZER软件才能使用RAZER模式。安装软件后，将显示RAZER ICON。

》使用RAZER模式时，必须与RAZER相关设备和外围设备一起使用。

》RAZER相关信息请到RAZER官方网站下载。

- RGB灯效同步：允许您同步LED类型项目设置。

1. LED类型：选择LED开启区块。

- 系统：显示系统LED灯。(SILVER ARMOR灯)

- 12V LED：显示12V LED接头区块LED灯。(12V_LED装置)

1. 打开/关闭：启用或禁用LED类型的所有项目。

2. 打开/关闭：允许您启用或禁用单个项目的LED装置。

3. 自动：LED将自动更改调色板和明暗度。

》使用自动模式时，调色板和LED明暗度将被禁用。

1. LED灯控模式：允许您选择LED灯的闪烁模式。

- 常亮：LED灯持续点亮。

- 闪烁：LED灯会以一个特定的频率闪烁。

- 动态：LED灯慢慢地点亮和熄灭。

- 音乐闪烁：LED灯会跟随你播放的音乐做闪烁。

》使用SILVER LIGHTNING程序之前，请确保您的扬声器或耳机正确连接到音频插孔。

- 流星：LED灯以特定频率滑动。

- 浪花: LED灯以水波纹节奏呈现。

- 星空：LED灯以特定的节奏闪烁。

• 闪电：LED灯闪烁并以特定频率滑动。
• 彩虹：LED灯以炫丽多彩的节奏律动。
• 极光：LED灯显示柔和的光线并轻微闪烁。
• 星夜: LED灯双色闪烁。
• 多彩永久: LED灯不断点亮彩色循环。
• 七彩闪耀: LED灯以特定频率闪烁并带有彩色循环。
• 多彩循环: LED灯随着彩色循环逐渐闪烁。

7. 速度慢/快：允许您控制闪烁速度。

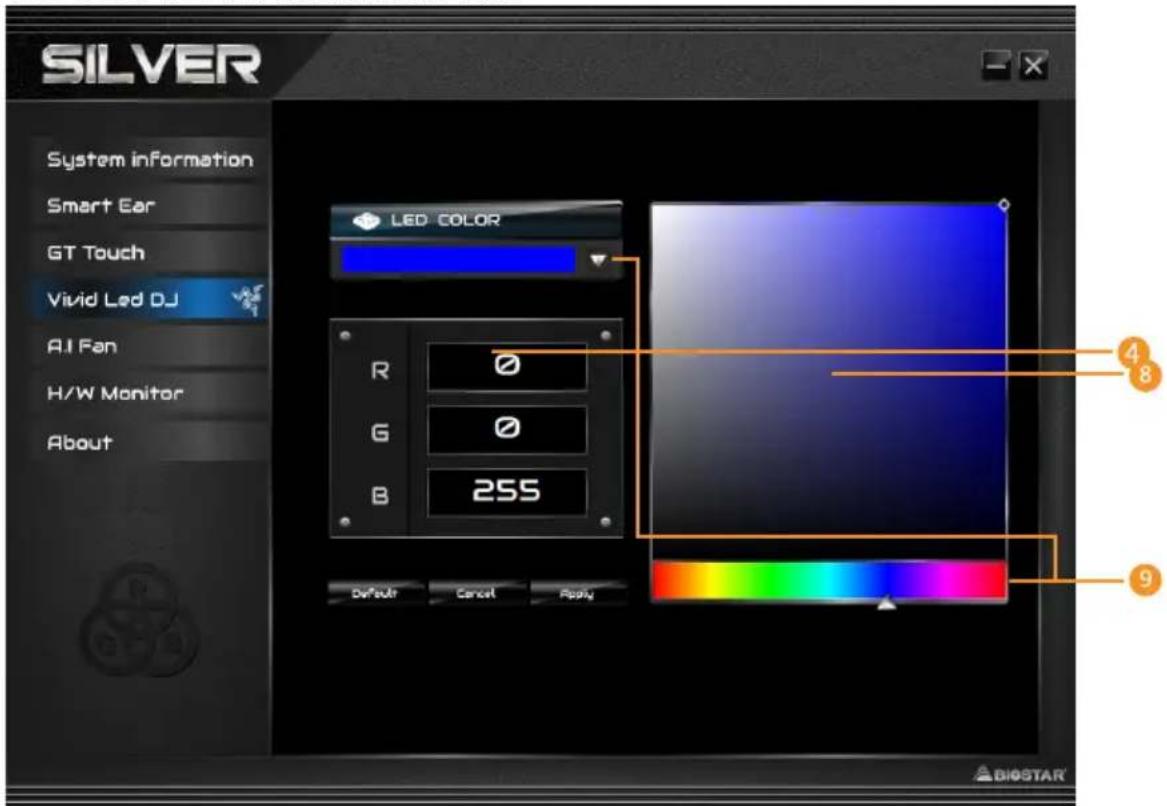

SILVER System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor About LED COLOR R 0 G 0 B 255 Default Cancel Apply 4 8 9 BIOSTAR

1. LED明暗度：您可以调节LED的亮度。
2. 调色板：允许您自订LED灯的颜色。

注意

》使用VIVID LED DJ，可独立控制四种LED类型区块，不同的LED类型将配置不同的闪烁模式。

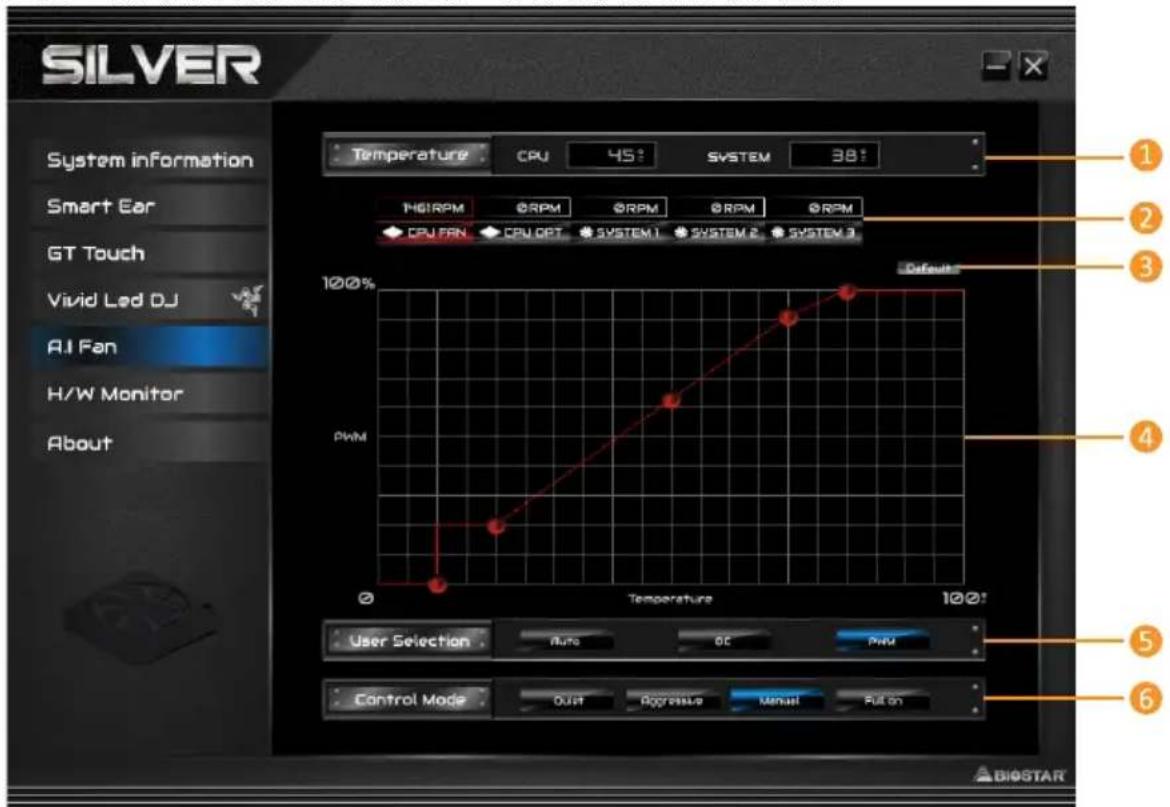

智能风扇(A.I Fan)

A.I FAN实用程序允许使用者具有更多调整风扇操作模式的智能性，并自动检测不同的温度，使风扇以规定的速度运行，以获得最佳的冷却性能。

SILVER System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor About Temperature CPU 45 SYSTEM 38 100% PWM 0 Temperature 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% Default 1 2 3 4 5 6 User Selection Auto DC PWM Control Mode OUT Aggressive Manual Put on BIOSTAR

1. 温度(Temperature): 显示当前CPU和系统温度。
2. CPU FAN/ CPU OPT RPM & SYSTEM1/2/3RPM :

单击按钮提供您设置CPU风扇和系统风扇的状态值。

》显示项目，请以实际主板为准。

1. Default：恢复默认您单个项目的更改值。
2. PWM/Temperature Panel :

根据风扇PWM值对应CPU和系统温度来调节风扇转速。

》此项目允许您根据自己的喜好进行调整。

1. 用户选择(User Selection): 设置风扇属性的选择操作。

2. 自动(Auto): 允许您调整自动检测模式。

3. DC：允许您调整直流（直流）模式。

4. PWM：允许您调整脉宽调制(PWM)模式。

5. 控制模式(Control Mode): 允许您控制风扇的转动模式。

6. 安静(Quiet): 启用安静模式。

7. 积极(Aggressive): 启用进取模式。
8. 手动(Manual): 启用手动模式。
9. 全开(Full on): 启用全开模式。

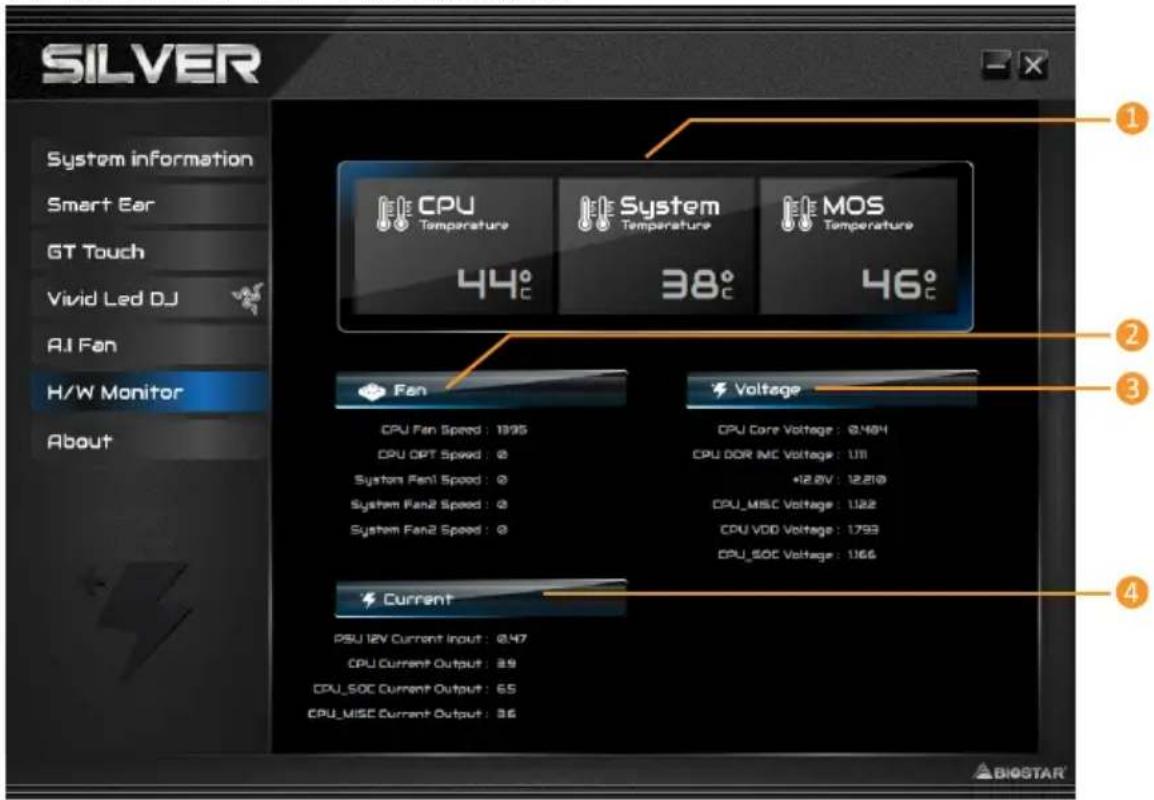

硬件监测 (H/W Monitor)

允许您监控硬件电压，风扇转速和温度。

1. 处理器温度 / 系统温度 / MOS 管温度 (CPU/System/MOS Temperature):
   显示当前 CPU，系统和 MOS 管温度。
2. 风扇转速：显示当前风扇速度。
3. 电压：显示 CPU 和内存的当前电压。
4. 当前：显示当前 PSU 12V, CPU 和 CPU GT 的电流值。

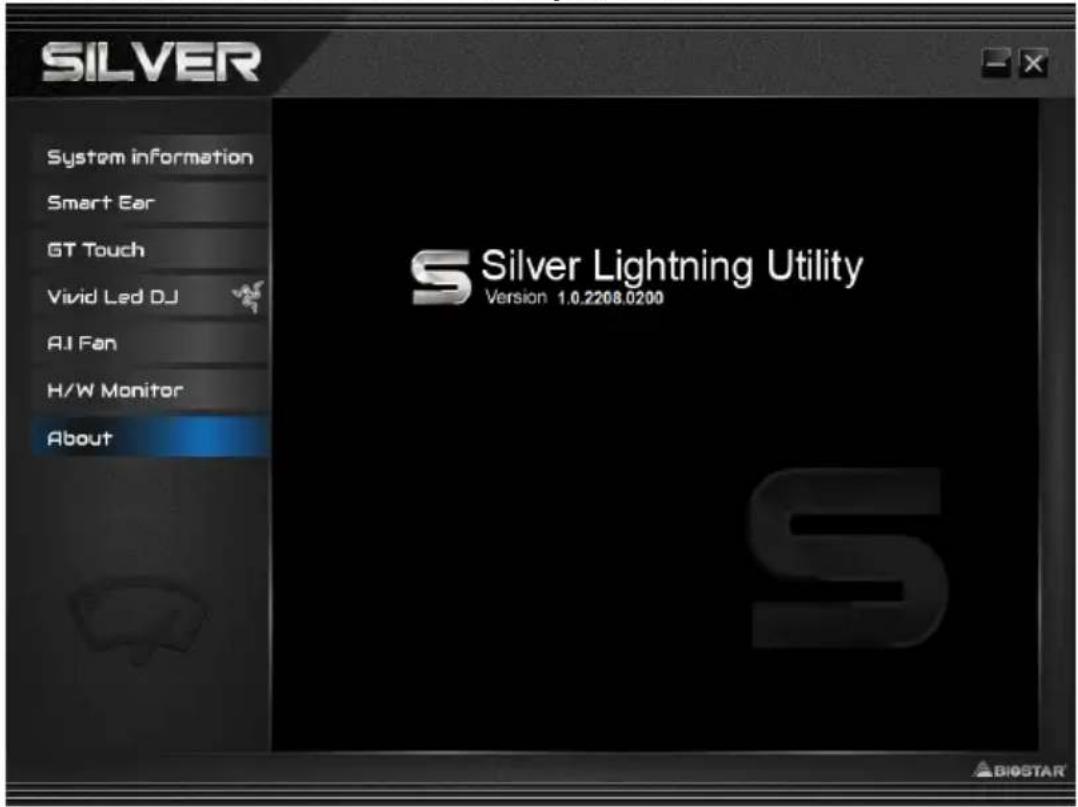

关于(About)

此选单显示SILVER LIGHTNING Utility版本信息。

SILVER System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor About Silver Lightning Utility Version 1.0.2208.0200 S BIOSTAR

第四章：帮助信息

4.1 驱动程序安装注意事项

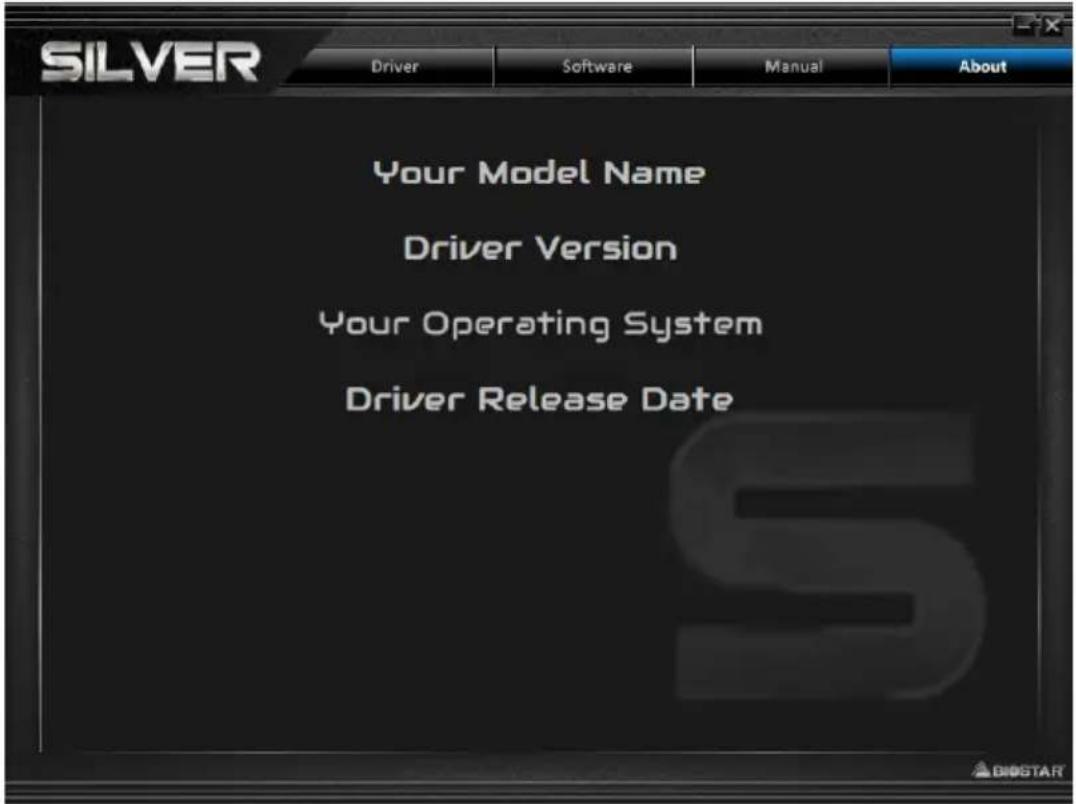

为获得更好的系统性能，在操作系统安装完成后，请插入您的系统驱动到光驱并安装。插入DVD后，将出现如下所示窗口。

此设置向导将自动检测您的主板和操作系统。

A. 驱动程序安装

安装驱动程序，请点击驱动器图标。设置向导将列出主板兼容驱动和操作系统。点击各设备驱动程序，以开始安装进程。

B. 软件安装

安装软件，请点击软件图标。设置向导将列出系统可用软件，点击各软件名称，以开始安装进程。

C. 使用手册

除了书本形式的手册，我们也提供光盘形式的使用指南。点击Manual图标，浏览可用相关使用指南。

注意

》在插入驱动之后，如此窗口未出现，请用文件浏览器查找并执行SETUP.EXE文件。
》若需要Acrobat Reader打开manual文件。请从网站http://get.adobe.com/reader/下载最新版本的Acrobat Reader软件。
》插图中使用的主板可能与实际的主板不同。这些插图仅供参考。

4.2 AMI BIOS 哗声代码

引导模块哗声代码

哔声次数 含义
持续哔声 持续哔声

BIOS 开机自检哔声代码

哔声次数含义
1系统引导成功
8显存错误(系统视频适配器)

4.3 问题解答

CPU过热保护系统

在开启系统数秒后如有自动关机的现象，这说明 CPU 保护功能已被激活。CPU 过热时，防止损坏 CPU，主机将自动关机，系统则无法重启。

此种情况下，请仔细检查。

1. CPU 散热器平放在 CPU 表面。
2. CPU 风扇能正常旋转。
3. CPU 风扇旋转速度与 CPU 运行速度相符。

确认后，请按以下步骤缓解 CPU 保护功能。

1. 切断电源数秒。
2. 等待几秒钟。
3. 插上电源开启系统。

或是：

1. 清除 CMOS 数据。(查看 “Close CMOS Header: JCMOS1” 部分)
2. 等待几秒钟。
3. 重启系统。

附录：产品中有毒有害物质或元素的名称及含量

部件名称	有毒有害物质或元素
	铅(Pb)汞	(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB板OOOOOO
结构件OOOOOO
芯片及其它主动零件	XOOOO
连接器XOOOO
被动电子元器件	XOOOO
焊接金属O	OOOO
线材OO	OOOO
助焊剂,散热膏,标签及其它耗材	OOOO

O：表示该有毒有害物质在该部件所有均质材料中的含量在 SJ/T11363-2006 标准规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。
备注：在芯片及其它主动零件、连接器、被动电子元器件Pb栏位中有打X，表示Pb在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求，但均符合欧盟ROHS指令豁免条款。
