SC-MAX770 - 高保真系统 PANASONIC - 免费用户手册

产品类型	高保真音响系统
品牌	Panasonic
型号	SC-MAX770
尺寸（宽 x 高 x 深）	280 mm x 140 mm x 290 mm
重量	4.5 kg
功耗	55 W
总输出功率（PMPO）	300 W
支持媒体	光盘（CD、CD-R/RW）、USB（MP3/WMA）、FM/AM 收音机
蓝牙	是（版本 2.1 + EDR）
音频输入	USB端口、AUX输入（3.5毫米）、FM/AM天线
扬声器配置	2路低音反射（全频+高音）
音效增强	预设均衡器（摇滚、流行、古典等）、Mega Bass
显示屏	FL显示屏，带时钟和定时器
遥控器	附带（红外）
维护	用柔软的干布清洁；避免使用溶剂
安全警告	请勿打开机箱；远离潮湿；雷雨时拔下电源插头
备件供应	联系松下服务中心获取遥控器、扬声器、电源线
可修复性	由合格人员维修；1类激光产品
一般信息	支持外部设备的AUX输入；耳机插孔；睡眠定时器

常见问题 - SC-MAX770 PANASONIC

如何通过蓝牙配对手机？

按下遥控器或主机上的蓝牙键，直到显示'PAIRING'。在手机上从蓝牙列表中选择'SC-MAX770'。无需PIN码。

能从USB驱动器播放MP3文件吗？

可以，插入格式化为FAT16/FAT32的USB驱动器，内含MP3或WMA文件。系统将自动开始播放。使用USB键选择。

如何设置时钟？

按住时钟/定时器键。使用调谐/时间旋钮或+/-键设置小时和分钟，然后按确认键。

系统的总输出功率是多少？

SC-MAX770的总PMPO（峰值音乐输出功率）为300瓦。如需RMS值，请参阅说明书。

它支持CD-RW光盘吗？

可以，它可以播放已封片且包含标准音频或MP3文件的CD-R和CD-RW光盘。

为什么扬声器没有声音？

检查扬声器选项是否启用（不是耳机）。确保扬声器线已连接。尝试调节音量或选择音源。

我可以连接电视或其他设备吗？

可以，使用前面板上的AUX输入插孔（3.5毫米）和标准音频线。选择'AUX'作为音源。

如何清洁本机？

使用柔软的干布擦拭机箱。对于顽固污渍，将布稍微沾湿。切勿使用溶剂或研磨性清洁剂。

保修期是多长？

标准保修期通常为购买之日起2年，涵盖制造缺陷。详情请联系经销商。

如何将系统恢复出厂设置？

按住主机上的停止键5秒钟，直到显示屏上显示'INITIAL'。所有设置将被清除。

用户手册 SC-MAX770 PANASONIC

请于使用前仔细阅读操作使用说明书，并妥善保管。

使用遥控器来操作，若按钮相同，您也可以使用主机上的按钮来操作。

您的系统可能与插图有所不同。

本使用说明书适用于下列系统：

音响组合	SC-MAX770
主机	SA-MAX770
扬声器	SB-MAX770

关于本使用说明书中的说明

- 参照标题表示为“⇒ ○○”

- 除非另作说明，否则操作是以使用遥控器的操作记载着说明。

目录

安全注意事项 2

交流电源线注意事项 3

提供附件 3

安装扬声器脚 3

扬声器布置....4

维护保养 4

准备遥控器....4

连接....5

控制概要 6

光碟....8

USB 和内置内存....9

收音机 12

Bluetooth ^® ......13

时钟和定时器 15

声音和照明....15

DJ 功能....16

卡拉 OK 17

使用麦克风....17

使用辅助输入 17

故障排除指南 18

系统记忆重设 （初始化） 20

遥控器代码....20

参考....20

技术规格 21

安全注意事项

警告！

主机

为减低火灾，触电或产品损坏的危险，

- 不要将本机暴露在雨水、测湿、滴水或溅水下。

- 不要将盛满液体的物体，例如花瓶等放置在本机上。

- 只使用被推荐的附件。

- 勿拆开机壳。

- 切勿自行修理本机。任何有关维修的问题请咨询合格人

员。

切勿让金属物体掉落到本机内。

注意！

主机

·为减低火灾、触电或产品损坏的危险，

- 为了确保良好的通风条件，切勿将本机安装或置于书柜、

内藏式机柜或其它密闭的空间里。

- 切勿让报纸、桌布、窗帘等物品堵塞住本机的通风孔。

- 切勿将诸如点燃的蜡烛等明火火源置于本机上

- 本机应置于水平面上且应远离阳光直射、高温、潮湿及过度振动之处。

本机被设计为在热带气候地区使用。

电源插头为断开装置。

请安装本机，以便可以立即从电源插座上拔下电源插头。

本机在使用过程中，可能会受到行动电话的无线电波干扰。

如果干扰出现，增加本机和行动电话之间的距离。

本机使用激光射线。控制器的使用、调整及操作等如不遵照

此处的说明进行，很可能会受到激光辐射的危害。

电池

- 如果电池放置错误，有发生爆炸的危险。更换电池时，只使用制造商建议的类型的电池。

· 当处理废旧电池时，请联络当地政府单位或经销商以洽询正

确的弃置方法。

- 切勿让电池遇热或触火。

- 切勿将电池长时间留在车门和车窗被关紧同时被阳光直接照

射的车子内

- 切勿将电池解体或使其短路。

- 切勿对碳或锰电池进行充电。

- 切勿使用覆层已脱落的电池。

若长期不使用遥控器，请取山电池。储存于凉快、阴暗之

处。

注意！

• 此扬声器只能与推荐的装置一起使用。否则可能会损坏放大器和扬声器，并引起火灾。
• 若出现损坏或感到性能上有明显的突变时，请向专业维修人员咨询。
• 请按照本使用说明书内的步骤连接扬声器。
• 小心勿让婴儿或儿童接近。
  ·请勿堆叠扬声器。

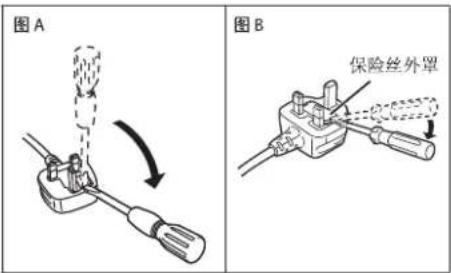

保险丝的位置根据交流电源插头类型而可能有所不同（图A和B）。确认所安装的电源插头，并按照下面的说明。插图可能会和实际的交流电源插头不同。

1. 用螺丝刀打开保险丝的盖子。

1. 更换保险丝然后关闭或盖上保险丝的盖子。

提供附件

请检查并确认所提供的附件。

□ 4×AC电源线

□ 1 x AM 环状天线

□ 1 x FM 室内天线

□ 8× 扬声器脚

□ 1x 遥控器电池

□ 1x 遥控器

(N2QAYB000915)

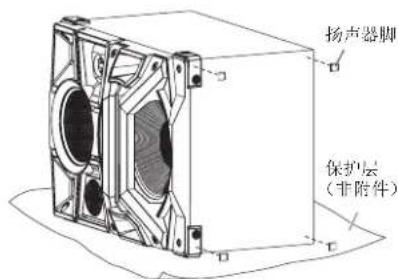

安装扬声器脚

为了稳固和为了防止对地板造成损坏，请将扬声器脚安装到扬声器的底部。

准备

为了防止划伤，在扬声器的下面放上保护层。

注意！

请将扬声器脚放在儿童接触不到的地方，以防儿童吞食。

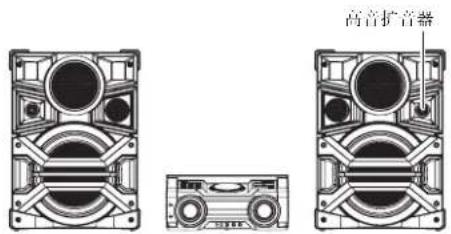

扬声器布置

放置扬声器，使得高音扩音器在外侧。

请仅使用提供的扬声器。

如果使用其他扬声器，可能会对系统造成损坏并降低音质。

注意：

·要移动、倾斜或搬运扬声器，人数需要超过1人。

• 为了通风，请使扬声器距离主机 10 ~cm 以上。
• 请将扬声器放置在安全的平面上。
  · 该扬声器不具有磁屏蔽功能。请勿将其放置在电视机、PC或其他容易受磁力影响的设备附近。
• 长时间以大音量播放时，可能会对扬声器造成损坏并缩短扬声器的使用寿命。
• 为了防止损坏，在这些情况下请降低音量
• 声音失真时。
• 调整音质时。

维护保养

清洗本系统时，请使用柔软的干布。
- 切勿使用酒精、涂料稀释剂或挥发剂等清洗本系统。
- 使用经化学浸处理的布前，请仔细阅读该布附带的说明。

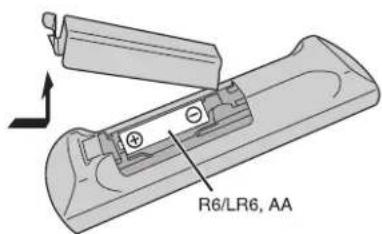

准备遥控器

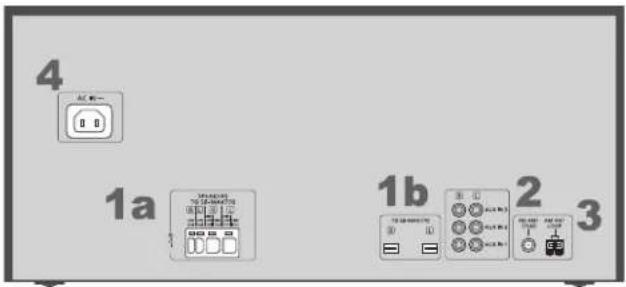

仅在进行了所有其他连接后再连接 AC 电源线。

1 连接扬声器。

将扬声器电缆连接到相同颜色的端子。

1a

1b

2 连接 FM 室内天线。

将天线放置在接收最好的位置。

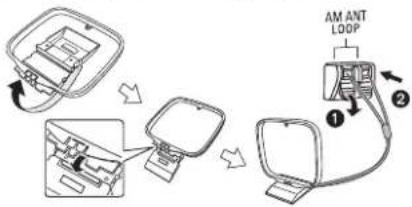

3 连接 AM 环状天线。

将天线竖立在其某座上，直到发出喀哒声。

4 连接 AC 电源线。

至家用交流电源插座

请勿使用其他任何 AC 电源线，只使用提供的 AC 电源线。

省屯

处于待机模式时，系统消耗约 0.3 W。如果不使用系统，请拨开电源。

拔开系统后，某些设置会丢失。必须重新进行设置。

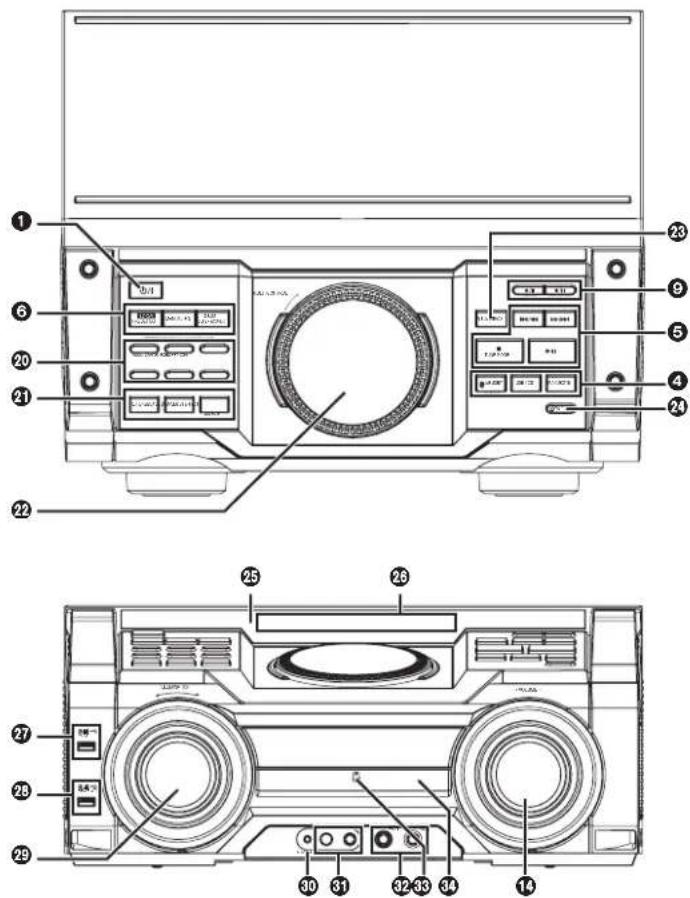

控制概要

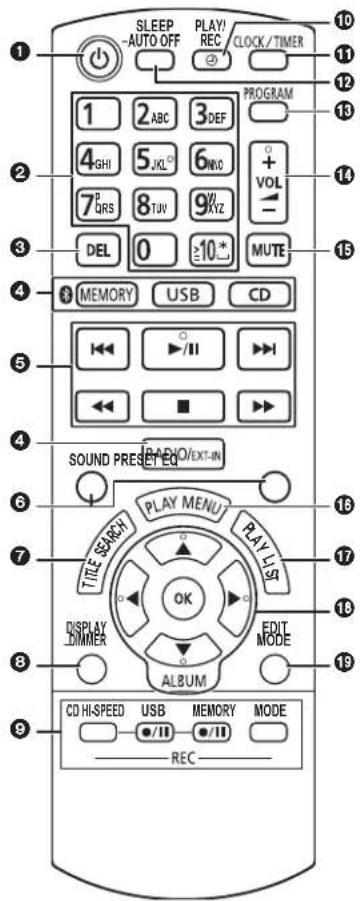

遥控器

顶视图

正视图

按此开关可将本机从开机切换到待机状态或相反。在待机状态下，本机仍将消耗少量电力。

② 文数字键

欲选择一个2位数的数字

例：16: [≥10]→[1]→[6]

欲设定字符

例 : B: [2]→[2]

③ 删除编排曲日

删除播放列表中选择的曲目

④ 选择音源

⑤ 基本播放操控

6 选择音效

⑦ 开始内置内存的标题搜索

⑧ 查看内容信息

按住该按钮：降低显示屏的亮度，使 DJ 功能按钮和照明等熄灭。

9 录制操作控制

10 设置播放定时器或录制定时器

⑪ 设定时钟和定时器

⑫ 设定睡眠定时器

按住该按钮：如果 20 分钟不使用本系统，自动关闭功能会关闭系统。（收音机模式除外）

13 设定编排功能

14 调整系统音量

15 静音系统

欲取消，再按一次按钮。 调节音量或关闭本系统时，“MUTE”也会被取消。

16 设置播放菜单项

⑰ 内置内存播放列表操作

18 选择并确认按钮

19 设置USB和内置内存的编辑模式

20 内置内存播放列表直接按钮

按住将由目添加到相应的播放列表。

按下按钮以选择播放列表。

DJ功能直接按钮

按 [DJ JUKEBOX]、[DJ SAMPLER] 或 [DJ

EFFECT-KARAOKE] 开启 DJ 功能。

按主机上的[1]至[6]选择所需的功能。

欲取消，再按所选的[1]至[6]。

21 开启DJ功能

要取消，请再次按该按钮。

22 DJ 和多控制的转盘

23 浏览内置内存的播放列表
浏览曲目或专辑

CD

转动 [MULTI CONTROL] 浏览曲目。

按 [▶/■] 从选项开始播放。

MP3

按 [ALBUM/TRACK] 邀专辑或曲目，然后转动

[MULTI CONTROL] 浏览。

按 [▶/■] 从选项开始播放。

24 打开或关闭光盘托盘

25 遥控传感器

距离：约7m以内

角度：约20°上下，30°左右

26 显示屏

27 US\$M

USB 端口

USB 状态指示灯

28 USB PLAY

USB 端口

USB 状态指示灯

29 选择照明效果

30 AUX IN 4 端子

31 麦克风插孔

32 调节麦克风的音量

33 NFC 接触区域

34 光盘托盘

光碟

光碟播放

1 按主机上的 [OPEN/CLOSE] 以开启托盘。 将标志朝上放入光碟。 再按 [OPEN/CLOSE] 以关闭托盘。

2 按 [CD]，然后按 [▶/■] 以开始播放。

·停止播放

按 [■]。

· 暂停播放

按 [▶/11].

再按一次按钮以恢复播放。

- 跳越专辑 MP3

按[▲，▼]

·跳越曲目

按[◀◀]或[▶▶]

(主机：[◀◀/◀◀]或[▶▶/▶▶])。

· 在曲目中搜索

按住 [◀◀] 或 [▶▶]

(主机：[◀◀/◀◀]或[▶▶/▶▶])。

查看曲目信息

您可在显示幕上查看当前曲日的信息。

在播放过程中，按 [DISPLAY-DIMMER]。

备注：

- 可显示的最多字元数：

约32个

· 本系统支持 1.0 版本、1.1 版本和 2 版本的 ID3 标签。

- 不支援的文字资料显示将有差异。

播放选单

1 按 [PLAY MENU] 以选择 “PLAYMODE” 或 “REPEAT”。

2 按 [◀, ▶], 然后按 [OK] 以选择所要的模式。

PLAYMODE

• OFF PLAYMODE

播放所有曲目。

• 1-TRACK

播放光碟中一首所选的曲目。

按文数字键以选择曲目。

• 1-ALBUM MP3

播放光碟中一张所选的唱片集。

按 [▲, ▼] 以选择唱片集。

• RANDOM

随机播放光碟。

• 1-ALBUM RANDOM MP3

随机播放所选的唱片集中的所有曲目。

按 [▲, ▼] 以选择唱片集。

REPEAT

- ON REPEAT

重复播放。

显示 “○”

- OFF REPEAT

取消重复播放。

备注： 开启托盘后，设定将回复厂家预设的 OFF PLAYMODE”。

编排播放

此功能可让您编排24首曲日。

1 在停止模式中，按 [PROGRAM]。

显示 “PGM” 或 “PROGRAM”。

2 CD

按文数字键以选择所要的曲目。

重复此步骤以编排其它曲目。

MP3

1 按 [▲, ▼] 以选择所要的唱片集。

2 按 [▶▶]，然后按文数字键以选择所要的曲目。

3 按 [OK]。

重复这些步骤以编排其它曲目。

3 按 [▶/■] 以开始播放。

- 取消编排模式

在停止模式中，按 [PROGRAM]。

- 确认编排内容

当 “PGM” 显示在停止模式中时，按 [◀◀] 或 [▶▶]。

- 清除最后的曲目

在停止模式中，按 [DEL]。

- 清除所有编排的曲日

在停止模式中，按[■]。

“CLR ALL”显示。

在5秒钟内，再按[■]。

备注：

• 编排播放不能与“PLAYMODE”功能同时使用。
  · 开启托盘后，编排记忆将被清除。

光碟备注

• 本系统可播放内容为 CD-DA 或 MP3 格式的 CD-R/RW。
  · 视录音状态而定，某些 CD-R/RW 将无法播放。
• MP3 文件被定义为曲目，文件夹被定义为唱片集。
  ·本系统可读取多达：

- CD-DA: 99 首山日

- MP3: 999 首曲口、255 张专辑

• 光碟必须符合 ISO9660 等级 1 或 2 (扩展格式除外)。
  ·录音不一定会按照所录制的顺序播放。

USB 和内置内存

您可以连接 USB 设备，并播放其中的音乐曲目。

也可以以 “.mp3” 格式将声音或音乐曲目录制到内置内存中。

视可用的存储容量而定，本系统可以播放或录制最多

800个文件夹（1张专辑中最多999首曲目）或总计

8000首曲日。

连接USB设备

准备

连接 USB 设备前，务必将资料存档。

请勿使用 USB 延长电缆。本系统无法识别通过延长电缆连接的 USB 设备。

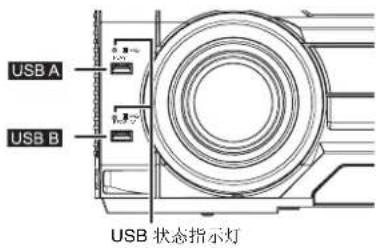

USB 概览

• USB A

- 播放 MP3 曲日。

USB B

- 录制/播放 MP3 曲目。

备注：

在 USB 录制过程中，USB 状态指示灯闪烁。

备注：

选中了时，USB 状态指示灯点亮。

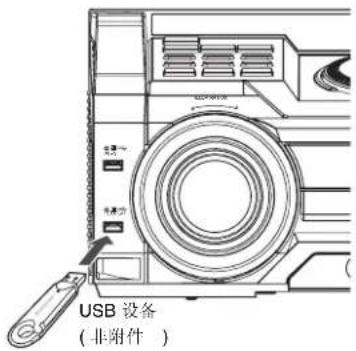

降低音量，并将 USB 设备连接至 USB 端口。

连接或断开 USB 设备时，请握住主机。

USB 设备或内置记忆体的录制

Panasonic 对用户录制受版权保护的内容等侵权举动一概不负责。

备注：

• 所有录制是以“.mp3”格式进行。
• 正在使用随机播放模式时，无法进行录制。

- 求制过程中，重复播放模式关闭。

·每次进行录制，就会添加1张新专辑。

- 录制后，可以更改专辑的顺序。

- 录制内容会被保存在 USB 设备或内置内存中名字为 “REC_DATA” 的文件夹中。

- 求制的曲日会自动按以下顺序分类。

- 从 Audio CD、收音机或外部输入录制的曲目 （按录制分类）

- 从 CD 或 USB 设备录制的 mp3 曲目（按字母分类）

基本录制

1 选择想要录制的讯源。

CD

准备光盘播放模式。

• 录制所有曲目
  录制所有曲目选择 “OFF PLAYMODE” (→ “播放选单”)。

- 录制编排的曲目

编排您想要的曲目 (→ “编排播放”)。

- 录制 1 首曲目

选择 “1-TRACK” (⇒ “播放选单”)。

请确保光盘已停止。

收音机

调谐到广播电台。

外部设备

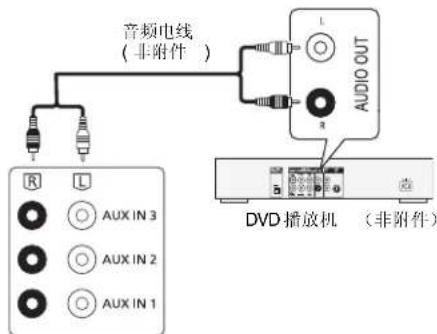

连接并播放设备 ( “使用辅助输入”)。

2 按 [MEMORY REC ●/II] 或 [USB REC ●/II] 开始录制。

显示保存录制内容的文件夹的名字。

·停止录制
按 [■]。“WRITING” 显示。
- 暂停录制
录制时，按 [MEMORY REC ●/■] 或 [USB REC ●/■]。 再按一次按钮以继续录制。

备注：

从收音机或 AUX（在 SYNCHRO 模式下除外）录制时，可以暂停。每次暂停，会添加曲目标记“添加曲目标记”。

备注：

• 开始录制前，由于系统要准备 USB 设备，因此请等待数秒。
• 在USB录制过程中，USB状态指示灯闪烁。

录制 MP3 曲口

MP3

可以如下那样录制 MP3 曲日：

- 从 MP3 光盘向USB3内存内存

·从 USB A 或内膜上

·从USB B内存，或与之相反

1 准备想要录制的讯源。

• 录制所有曲日
  选择 “OFF PLAYMODE”
  (→ “播放选中”)。

- 录制编排的曲目

编排您想要的曲目

(⇒ “编排播放”)。

- 录制特定的专辑或曲目

选择 “1-ALBUM” 或 “1-TRACK” (⇒ “播放选单”)。

2 按 [MEMORY REC ●/■] 或 [USB REC ●/■] 开始录制。

例如：从 USB 设备向内置内存中录制专辑。

·停止录制

按 [■]。

录制将停止于上一首已完成录制的曲目。

例如，若您在录制第四首曲目中停止录制，本系统只储存首三首已完成录制的曲目。若没有录音，

• 某些曲口会使用较长的时间录制。
• 由于讯源的状态，无法录制某些曲目。
• 由于自动重命名功能，录制的文件夹名可能与原来的文件夹名不同。

基本播放

MEMORY

1 按 [®, MEMORY]（主机：[®/MEMORY]）选择“MEMORY”。

2 按 [▶/■] 开始播放。

USB A USB B

1 按 [USB] 选择 “USB B” 或 “USB A”。

2 按 [▶/■] 以开始播放。

- 停止播放

按 [■]。“RESUME” 显示。

按 [▶/■] 以继续播放。

或

按 [■] 两次以完全停止播放。

其余的操作功能，参阅“光碟”。

查看曲日信息

您可在显示幕上查看当前曲日的信息。

按 [DISPLAY-DIMMER]。

- 在停止模式下

内置内存或USB B的USB设备的可用存储空间或剩余录制时间。

- 在录制过程中

有关录制的信息。

- 在播放或暂停过程中当前曲日的信息。

标题搜寻

MEMORY

可以用标题搜索在内置内存中搜索所需的曲目。

1 按 [TITLE SEARCH]。

“”闪烁。

2 按字母数字按钮或 [▲, ▼] 选择所需的字符，然后按 [▶] 选择下一个字符。

要删除字符，请按 [DEL]。

TITLE SEA AAA

3 按 [OK]。

按[◀,▶]搜索上一个或下一个符合的曲目。 如果没有符合的曲目，会显示 “NOT FOUND”。

4 按 [OK] 确认并播放曲目。

要取消，请按 [TITLE SEARCH]。

备注：

- 本功能会跳越用基本录制 (→ “基本录制”) 创建的曲目。

· 随机播放或编排播放时，本功能不工作。

·字符不区分大小写。

- 对于具有相同标题的曲口，会显示相同的曲口标题显示

播放列表

MEMORY

可以在内置内存中保存最多6个播放列表。各播放列表可以保存最多99首曲目。

加入曲目

1 选择想要添加到播放列表的曲目。

2 按 [PLAY LIST]。

3 按住字母数字按钮（1 至 6）将曲目添加到相应的播放列表。 或者按住主机上的 [1] 至 [6] 将曲目添加到相应的播放列表。

再次执行步骤 1 至 3 添加更多曲目。

收听播放列表

1 按 [PLAY LIST] 然后按字母数字按钮（1 至 6）选择播放列表。 或者按主机上的 [1] 至 [6] 选择播放列表。

2 按 [▶/■] 开始播放。

- 取消播放列表播放

按两次 [PLAY LIST]。

或

按主机上所选择的 [1] 至 [6]。

- 查看播放列表的内容

在停止模式中，按 [|<] 或 [||] 。

或

在停止模式下，转动 [MULTI CONTROL]。

- 清除1首曲目

在停止模式中，按 [◀◀] 或 [▶▶] 以选择所要删除的曲H，然后按 [DEL]。

“DELETE?”显示。

在 5 秒钟内，按 [OK]。

- 清除播放列表中的所有曲目

在停止模式中，按 [■]。

“CLEAR?”显示。

在 5 秒钟内，按 [OK]。

高级录制功能

高速录制

CD

录制速度：

CD, CD-R: 最多正常速度的 3 倍 (3x)。

CD-RW: 最多正常速度的 2 倍 (2x)。

1 放入想要录制的光盘。

2 按 [CD]。

3 同时按 [CD HI-SPEED REC] 和 [USB REC ●/■] 或 [MEMORY REC ●/■] 开始录制。

备注：

- 如果因光盘的状态而无法以高速录制，以正常速度录制CD。

· 在高速录制过程中，声音会被静音。

添加曲日标记

从收音机或外部设备录制时，可以用各种方法区分曲目。

录制前

按 [REC MODE] 选择所需的设置。

• MANUAL

手动添加曲日标记。

录制时，按[OK]以添加曲目标记。

• TIME MARK

每隔5分钟，曲H将自动划分。

• SYNCHRO

(对于 AUX 讯源)

当其它设备开始播放时，录制将自动开始。

若录制功能检测到至少 3 秒钟的寂静，录制将暂停。

备注：

- 录制过程中，如果在使用 TIME MARK 模式时按 [OK] 或暂停录制，会重设 5 分钟计数器。

- 在 SYNCHRO 模式下，无法手动添加曲目标记。

删除录制的曲口

1 MEMORY

按 [● MEMORY] （主机：[●MEMORY]）选择 “MEMORY”。

USB B

按 [USB] （主机：[USB/CD]）选择 “USB B”。

2 按[▲,▼]选择所需的专辑。

3 按[◀◀]或[▶▶]选择所需的曲目。

4 按 [EDIT MODE] 选择所需的模式。

- TRACK DEL

删除一首曲目。

• ALBUM DEL

删除一张唱片集

(最多999首曲目)。

- FORMAT

格式化 USB 设备。

• ALL DEL

删除内置记忆体中的所有唱片集。

5 按 [OK]。

显示所选择的要删除的项目。

6 按 [OK]

显示 “SURE? NO”。

7 按[◀,▶]选择“YES”或“NO”，然后按[OK]。

选择 “YES”确认删除。

显示 “WRITING”

USB备注

被定义为海量存储类的兼容的 USB 设备：

- 支持 Bulk-Only 传输的 USB 设备。

- 支持 USB 2.0 企速的 USB 设备。

备注：

·文件夹被定义为专辑。

- 文件被定义为曲口

- 曲日必须带扩展名“.mp3”或“.MP3”。

- 不支持 CBI (Control/Bulk/Interrupt)。

- 不支持 NTFS 文件系统（仅支持 FAT 12/16/32 文件系统）。

由于区段大小的原因，某些文件可能无法工作。

收音机

手动调谐

1 按 [RADIO/EXT-IN] 选择 “FM” 或 “AM”。
2 按 [◀◀] 或 [▶▶] 以选择所要的电台频率。 欲自动调谐，按住按钮直到频率开始迅速改变。 正在接收立体声广播时，会显示 “STEREO”。

使用主机

1 按 [RADIO/EXT-IN] 选择 “FM” 或 “AM”。
2 按 [TUNE MODE] 以选择 “MANUAL”。
3 按 [◀◀/◀◀] 或 [▶▶/▶▶] 以选择所要的电台频率。

改进音色品质

选择了FM”时

1 按 [PLAY MENU] 以选择 “FM MODE”。
2 按 [◀, ▶] 以选择 “MONO”，然后按 [OK]。欲取消，选择 “STEREO”。改变频率时，也会取消 “MONO”。

选择了 AM"时

1 按 [PLAY MENU] 选择 “BEATPROOF”。
2 按[◀,▶]从“BP 1”至“BP 4”中选择提供最佳接收效果的项目，然后按 [OK]。

记忆预设

可以预设30个FM和15个AM电台。

自动预设

1 按 [OK] 以选择 “LOWEST”（最低）或 “CURRENT”（当前）频率。
2 按 [PLAY MENU] 以选择 “A.PRESET”，然后按 [OK]。 “START?” 显示。
3 按 [OK] 以开始预设。 欲取消，按 [■]。

手动预设

1 按[◀◀]或[▶▶]以调谐至所要的电台。
2 按 [PROGRAM]。
3 按文数字键以选择一个预设频道。 重复步骤 1 至 3 以预设更多电台。 若将另一个电台预设于一个已预设的频道上，原来的预设电台将被删除。

选择预设电台

按文数字键、[◀◀]或[▶▶]以选择预设电台。使用主机

1 按 [TUNE MODE] 以选择 “PRESET”。
2 按 [◀◀/◀◀] 或 [▶▶/▶▶] 以选择预设电台。

AM 定位设定

仅通过主机 本系统也可以以 10 kHz 步级接收 AM 广播。

1 按 [RADIO/EXT-IN] 选择 “FM” 或 “AM”。

2 按住 [RADIO/EXT-IN]。

数秒后，显示屏会显示当前最小的无线电频率。最小频率改变时，松开此按钮。
- 要返回到初始设置，请再次执行上述步骤。
- 改变设置后，预设频率会被删除。

Bluetooth®

可以通过 Bluetooth 无线连接并播放音频设备。
· 有关详情，请参阅 Bluetooth 设备的使用说明书。
- 如果想要使用与 NFC（Near Field Communication）兼容的 Bluetooth设备，请进入到“一触连接（通过 NFC 连接）”。
- 连接 Bluetooth 设备前，请降低音量。

配对设备

准备 · 开启设备的 Bluetooth 功能，将设备放置在本机附近。

2 从设备的 Bluetooth 菜单选择 “SC-MAX770”。配对完成后，设备自动与本系统连接。

3 在 Bluetooth 设备上开始播放。 有关主机上的其他操作，请参阅 “光碟播放”。

备注：

• 也可以用遥控器操作。
  1 按 [✗, MEMORY] 选择 “BLUETOOTH”。
  2 按 [PLAY MENU] 选择 “PAIRING”。
  3 按 [◀, ▶] 选择 “OK? YES”，然后按 [OK]。
  4 从设备的 Bluetooth菜单选择 “SC-MAX770”。
• 如果提示需要密钥，请输入“0000”。
• 必须配对设备以进行连接。
• 本机可以登录最多8个设备。如果与第9个设备配对，最长时间没有使用的设备会被替换。
  · 本系统 1 次仅可以连接到 1 个设备。
• 选择 “BLUETOOTH”作为讯源时，本系统会自动试着连接到上次连接的设备。

一触连接（通过 NFC 连接）

仅对于与 NFC 兼容的 Android™ 设备

只需用本机接触与 NFC（Near Field Communication） 兼容的 Bluetooth 设备，就可以完成从登录 Bluetooth 设备到建立连接的所有准备。

准备

- 开启设备的 NFC 功能。

版本低于 4.1 的 Android 设备需要安装应用程序 “Panasonic MAX Juke” （免费）。

1 将 “Panasonic MAX Juke” 输入到 Google Play ^™ 的搜索框中进行搜索，然后选择 “Panasonic MAX Juke”。

2 在设备上启动应用程序 “Panasonic MAX Juke”。 - 请按照设备上的画面上的指示进行操作。 - 请务必使用应用程序的最新版本。

1 按 [0, MEMORY] （主机：

[3/MEMORY,-PAIRING] 选择 “BLUETOOTH”。

2 在本机的NFC接触区域[9]上持续接触一会儿设备。

• Bluetooth® 设备的登录和连接一完成，显示屏上就会显示所连接的设备的名称。请将设备远离本机。
• 即使设备接触了 NFC 接触区域，也不建立连接时，请改变接触位置。

3 在 Bluetooth 设备上开始播放。

备注：

• 如果向本机接触其他设备，可以更新 Bluetooth 连接。先前连接的设备会被自动断开。
• 如果在播放过程中影像和声音不同步，请重新启动所使用的播放应用程序。如果问题仍然存在，请用音频电缆（非附件）连接 Bluetooth设备和本机。
• 建立了连接时，根据所使用的设备的类型，播放可能会自动开始。
  · 根据所使用的设备的类型，一触连接可能无法正常工作。

Bluetooth® 待机模式

如果将本功能设为有效，即使主机关闭，Bluetooth设备发送连接请求时也会自动开启。

1 按 [*, MEMORY]（主机：
[MEMORY,-PAIRING] 选择 “BLUETOOTH”。
2 按 [PLAY MENU] 选择 “STANDBY MODE”。
3 按 [◀, ▶] 选择 “ON STANDBY MODE” 或 “OFF STANDBY MODE”，然后按 [OK]。

查看曲目信息

可以在显示屏上查看以下信息：

·所连接的设备的名称 （最多 16 个字符）。
- 所使用的 Bluetooth 规范。

按 [DISPLAY-DIMMER]。

连接模式

可以更改传输速度以优先传输品质或音质。

准备

如果本系统连接到了 Bluetooth设备，请断开 ( “断开设备”)。

1 按 [PLAY MENU] 选择 “LINK MODE”。

2 按 [◀, ▶] 选择 “MODE 1” 或 “MODE 2”，然后按 [OK]。

• MODE 1
强调连通性。
• MODE 2
强调音质。

备注：

初始设置为 “MODE 2”。

断开设备

1 重复按 [PLAY MENU] 选择 “DISCONNECT?”。

2 按[◀,▶]选择“OK? YES”，然后按[OK]。

备注：

在以下情况时，设备会被断开：
· 选择其他讯源。
- 将设备移出最大范围。
- 禁用设备的 Bluetooth 传输。
- 关闭本系统或设备。

时钟和定时器

设定时钟

此为24小时显示时钟。

1 按 [CLOCK/TIMER] 以选择 “CLOCK”。

2 在 20 秒内，按 [▲, ▼] 设置时间。

3 按 [OK]。

按 [CLOCK/TIMER] 以显示时间几秒钟。

备注：

- 请定期重设时钟以保持时间的准确性。

- 断电时或拔下 AC 电源线时，时钟会被重设。

播放和录音定时器

Bluetooth®源除外

您可以设定定时器在特定的时间以：

- 唤醒 （播放定时器）

·从收音机或外部设备录制（录制定时器）

播放定时器和录制定时器不能同时使用。

准备

设定时钟。

1 按 [CLOCK/TIMER] 选择 “PLAY” 或 “REC”。

2 在 10 秒钟内，按 [▲, ▼] 以设定开始时间。

3 按 [OK]。

4 重复步骤 2 和 3 以设定完成时间。

5 按[▲,▼]选择想要播放或录制的讯源，然后按[OK]。

6 对于录制定时器

按 [▲, ▼] 选择将保存录制内容的 “MEMORY” 或 “USB B”，然后按 [OK]。

启动定时器

1 准备音源。

- 播放定时器 准备您想要收听的音乐源（光碟、USB、内置记忆体、广播电台或其它设备）并设定音量。

- 录制定时器 将 USB 设备连接到 USB B（USB 录制用），调谐到广播电台或选择外部设备。

2 按 [PLAY/REC ☑] 选择 “☐ PLAY ON” 或 “☐ REC ON”。

显示“PLAY ON”或“REC ON”。要取消，请按[PLAY/REC]选择“TIMER OFF”。必须关闭本系统，定时器方能操作。

检查设定

按 [CLOCK/TIMER] 选择 “💡 PLAY” 或 “💡 REC”。

备注：

• 播放定时器将在预设时间启动，其音量将逐渐增加至预设水平。
• 录制定时器将在所设置时间的 30 秒前在音量静音的状态下开始。
• 定时器若被设定，将在每日预设时间启动。

睡眠定时器

睡眠定时器使本系统在预设时间自动关闭。

按 [SLEEP-AUTO OFF] 选择设置（以分钟为单位）。欲取消，选择 “OFF”。

$$ 3 0 \mathrm{MIN} \rightarrow 6 0 \mathrm{MIN} \rightarrow 9 0 \mathrm{MIN} \rightarrow 1 2 0 \mathrm{MIN} \rightarrow \text { OFF } $$

备注：

• 播放和睡眠定时器或录制和睡眠定时器可以同时使用。
• 睡眠定时器总是优先启动。切勿使定时器设定重叠。

声音和照明

调整音效

可以调整音效。

1 按 [SOUND] 以选择音效。

2 按 [◀, ▶] 以选择所要的设定。

• BASS/MID/TREBLE

-4 至 +4

• SURROUND

"ON SURROUND"或

"OFF SURROUND"

- INPUT LEVEL

(对于AUX IN 4)

“NORMAL”（正常）或“HIGH”（高）

备注：

若 “HIGH”（高）输入水平导致声音失真，选择

“NORMAL”（正常）。

• SUPER WOOFER

按 [PRESET EQ]（主机：[PRESET EQ]）选择所需的预设。

使用主机

您可以使用主机上的按钮以调整特定的音效。

1 按下按钮以选择音效。

- PRESET EQ

2 转动 [MULTI CONTROL] 选择所需的设置。

光照效果

只限主机

可以更改本系统的照明模式或颜色。

转动 [ILLUMINATION] 选择模式或颜色。

- PATTERN

以多种颜色的模式照明。

• COLOR

以单色光照。

• OFF

备注：

为了确保照明效果正确显示，请务必按照“扬声器布置”中那样排列扬声器。

DJ 功能

DJ 功能有以下功能

- D J 点唱机

- D J 取样机

- DJ 效果

使用这些功能，可以给播放中的曲目添加各种效果。

如果使用应用程序 “Panasonic MAX Juke” 通过在 Android 设备上安装应用程序 “Panasonic MAX Juke”（免费），可以使用更广泛的功能。 将应用程序 “Panasonic MAX Juke” 下载到 Android 设备上。将 “Panasonic MAX Juke” 输入到 Google Play 的搜索框中进行搜索，然后选择 “Panasonic MAX Juke”。

备注：

录制时，DJ功能会被取消。

DJ点唱机

MEMORY: USB A, USB B

本模式可以给播放的曲目间的间隔添加淡入淡出效果或样本音混合。

本功能在播放 USB 设备或内置内存中的曲日时工作。

1 按主机上的 [DJ JUKEBOX]。

· 本机的设置自动切换到重复模式。
（仅在停止模式中）通过转动主机上的 [MULTI CONTROL]，可以更改所需的重复设置。
-RANDOM REPEAT
随机播放全部曲口。
-ALL TITLE REPEAT
重复全部曲口
- 显示屏上显示“WAITING REQUEST”时，除非使用应用程序“Panasonic MAX Juke”，否则进入到下一步。

2 按主机上的[1]至[6]选择所需的功能。

• [1]

淡入淡出：播放曲目音量逐渐变小，下一首曲目音量变大。

·[2] 至 [6]

样本音混合：本效果使播放的曲目间的间隔发出样本音。

欲取消，再按一次按钮。

要取消DJ点唱机

按主机上的 [DJ JUKEBOX]。

备注：

- 使用遥控器切换 DJ 点唱机功能的 ON 或 OFF

1 按 [PLAY MENU] 选择 “JUKEBOX”。

2 按[◀,▶]选择“ON JUKEBOX”或“OFF

JUKEBOX”，然后按 [OK]。

- 使用遥控器更改所需的重复设置

1 按 [PLAY MENU] 两次以选择 “PLAYMODE”。

2 按[◀,▶]选择所需的模式，然后按[OK].

如果使用应用程序 “Panasonic MAX Juke”

可以通过该应用程序调出想要播放的曲目

显示屏上显示 “MAKING LIST” 时，可以调出部分曲日。

显示屏上显示“WAITING REQUEST”时，可以通过该应用程序调出想要播放的曲目。

DJ取样机

只限主机

通过转动 [MULTI CONTROL]，可以将刮擦声或样本音应用到播放中的曲目。

1 按 [DJ SAMPLER]。

2 按 [1] 至 [6] 选择所需的声音。

3 转动 [MULTI CONTROL]。

要取消DJ取样机

按 [DJ SAMPLER]。

如果使用应用程序 “Panasonic MAX Juke”

- 可以通过该应用程序改变样本音。

（要将全部样本音恢复为出厂时的初始设置，请在 DJ 取样机关闭时按住 [DJ SAMPLER]。）

DJ效果

只限主机

可以使用 DJ 效果功能添加音效。

1 按 [DJ EFFECT-KARAOKE]。

2 按 [1] 至 [6] 以选择所要的 DJ 效果。

• [1] PHASER

给声音添加空间和维度。

• [2] FILTER

增强或过滤声音的特定范围。

• [3] SOUND CHOPPER

规律性切断声音

• [4] ELECTRO ECHO

给声音添加数字回声。

• [5] PITCH SHIFTER

调节声音的音调。

• [6] HARMONIZER

给声音添加音符以创造和声效果。

欲取消，再按一次按钮。

3 转动 [MULTI CONTROL] 选择所需的设置。

欲取消DJ效果

按 [DJ EFFECT-KARAOKE]。

卡拉 OK

只限主机

1 按住 [DJ EFFECT-KARAOKE]。 [DJ EFFECT-KARAOKE] 按钮以蓝色点亮。

2 按 [1] 至 [3] 选择所需的卡拉 OK 效果。

[1]	原歌声消除“VOCAL CANCEL”、“L”、“R”、“L+R”或“OFF”
[2]	回声“ECHO 1”、“ECHO 2”、“ECHO 3”或“OFF”
[3]	音调控制转动转盘选择“-6”至“+6”。

要取消卡拉OK

按住 [DJ EFFECT-KARAOKE]。

使用麦克风

准备

连接或断开麦克风前，将系统音量降到最低。

1 将麦克风（非附件）连接至麦克风插孔。 插头类型：∅ 6.3 mm 单声道
2 转动主机上的 [MIC VOL, MIN/MAX] 以调整麦克风音量。
3 若您想要跟着背景音乐一起唱。 播放音乐源，并调整系统音量。

备注：

· 若扬声器发出奇怪的噪音（喇叭），将麦克风远离扬声器或降
低麦克风音量。
· 若不使用麦克风，请断开麦克风，并将其音量降到
“MIN”
- 本系统不能从麦克风录制。

使用辅助输入

连接前

· 拔下 AC 电源线。

- 关闭所有设备，并参阅有关说明书。

备注：

设备和电线需另行添购。

要连接便携式音频设备等

您可从便携式音频设备播放音乐。

准备

关闭便携式设备的音频平衡器功能（若有），以避免声音失真。

连接或断开便携式设备前，降低本系统和便携式设备的音量。

1 将便携式音频设备连接到 AUX IN 4。 插头类型：∅3.5 mm 立体声（非附件）
2 按 [RADIO/EXT-IN] 选择 “AUX 4”。
3 启动便携式音频设备。

要连接 VCR、DVD 播放机等

您可以连接 VCR、DVD 播放机或其它设备，并通过本系统享受音乐。

主机背面板

1 连接其它设备。
2 按 [RADIO/EXT-IN] 选择 “AUX”。
3 启动其它设备。

备注：

• 若您想要连接此处没有描述的设备，请向当地经销商咨询。
• 使用适配器可能会导致声音失真。

故障排除指南

要求维修前，请确认下列各项。

若您无法按照下述方式修理好本系统或出现某些此处未列出的问题时，请向当地经销商咨询。

常见问题

本机不工作。

· 本机的某个安全装置可能已被启动。

按以下步骤重设本机

1 按主机上的 [O/I] 将本机切换到待机状态。
- 如果本机没有切换到待机状态，请按主机上的[0/1]数秒。本机被强制切换到待机状态。或者，断开 AC 电源线，等待一分钟，然后重新连接。
2 按主机上的 [0/1] 将其开启。如果仍然无法操作本机，请向经销商咨询。

显示幕在待机状态下亮起并持续改变。

- 按住主机上的 [■] 以选择 “DEMO OFF”。

遥控器无法操作。

- 检查电池是否正确插入。

声音失真或无声。

· 调整系统音量。
- 关闭本系统，检查并修正导因，然后再次开机。这可能是由于扬声器受压于过大音量或功率，或在炎热环境中使用本系统所导致。
播放时可听到嗡嗡声。
- 电缆附近有 AC 电源线或荧光灯。请将其他设备和缆线远离本系统的电缆。

音量降低。

- 由于本系统持续使用大音量输出，电路保护机制已启动以保护本系统，并保持其音质。

光碟

显示有误。

无法开始播放。

• 您没正确放入光碟，请正确放入。
  · 光碟肮脏，请擦拭干净。
  · 若光碟出现划痕、弯曲或非标准型，要予以更换。
  · 结露形成，等 1 至 2 个小时到其蒸发。

显示不正确的血目总数。

无法读取光碟。

声音失真。

· 您放入本系统无法播放的光碟，更换可播放的光碟。
- 放入了未封边的光盘。

USB

无法读取 USB 设备或其内容。

• USB 设各格式或其内容与本系统不兼容。
• 在某些情况下，储存容量超过 32 GB 的 USB 设备将无法操作。

USB 设备操作缓慢。

· 大文件或高位存储 USB 设备需较长的时间读取。

收音机

声音失真。

- 使用另购的 FM 室外天线。此天线应由合格的技术人员进行安装。

听到拍声。

- 关闭电视机或将其远离木系统。

- 在 AM 调谐模式下时，从 “BP 1” 至 “BP 4” 中选择提供最佳接收效果的项目。

AM 广播时听到低低的嗡嗡声。

· 请将天线远离其他电缆和缆线。

Bluetooth®

无法进行配对。

- 请确认 Bluetooth设备状态。

无法连接设备。

· 设备的配对不成功。

请重新进行配对。

· 设备的配对已被替换。 请重新进行配对。

· 本系统可能连接到了其他设备。 请断开其他设备，试着重新配对设备。

连接了设备，但无法通过系统听到声音。

- 对于某些内置 Bluetooth 设备，必须手动将音频输出设为 “SC-MAX770”。有关详情，请阅读设备的使用说明书。

来自设备的声音中断。

· 设备在 10 m 通信范围之外。 请将设备更靠近本系统。

- 请移走本机与设备之间的任何障碍物。

- 正在受到使用 2.4 GHz 频段的其他设备（无线路由器、微波炉、无绳电话等）的干扰。请将 Bluetooth 设备更靠近本机，使其远离其他设备。

- 要获得稳定的通信，请选择“MODE 1”。

一触连接 （NFC 功能）不工作。

- 请确保本机和设备的 NFC 功能被开启。(⇒14)

主机显示

"USB A NO DEVICE"

"USB B NO DEVICE"

- USB 设备连接不良、检查连接。

"DEVICE FULL"

- 由于 USB 设备的剩余录制时间少于音源的总时间，因此无法进行录制。 请更改为有足够录制时间的 USB 设备，然后重新进行录制。

"ERROR"

· 操作不正确。阅读本使用说明书，然后再次操作。

"ERROR"（录制时）

- 录制过程中，无法选择其他播放源 （例如：收音机、USB 等）或者按 [◀◀] 或 [▶▶]。请停止录制功能。

- 从 AM 源录制时，无法打开光盘托盘。

"F61"

· 检查并更正扬声器电线连接。

- 断开 USB 设备。关闭系统，然后再次开机。

"F70"

· 检查 Bluetooth 设备。

· 断开 Bluetooth 设备。关闭本系统，然后再重新开启。

“F77”

- 关闭本系统，然后再重新开启。

"NO PLAY"

"UNSUPPORT"

· 检查内容。您只可播放受支援的文件格式。

- USB 设备中的文件可能已损坏。格式化 USB 设备，然后再次操作。

· 本机可能出了问题。关闭本机，然后再重新开启。

"NO TRACK"

- USB 设备或内置记忆体中没有唱片集或曲目。

"PLAYEROR"

- 您播放不受支援的 MP3 格式。本系统将跳越此曲目，并播放下一首。

"REMOTE 1"

"REMOTE 2"

- 遥控器和主机使用不同代码。更改遥控器代码。 - 当 “REMOTE 1” 显示时，按住 [OK] 和 [1] 至少 4 秒钟。

- “REMOTE 2” 显示时，按住 [OK] 和 [2] 至少 4 秒钟。

"TEMP NG"

- 温度电路保护机制已启动。本系统将关闭。等主机冷却后再开机。

- 检查通风孔是否受堵塞。

·确保主机通风良好

"USB OVER CURRENT ERROR"

- USB 设备使用过多电源。 断开 USB 设备并关闭本系统，然后再次开机。

"VBR"

· 本系统无法显示 VBR 格式由目剩余的播放时间。

系统记忆重设 （初始化）

当发生下列情况时，请重设记忆：

• 按下按钮后没有反应。
• 您想要清除并重设记忆内容。

1 拔下 AC 电源线。
2 按住主机上的 [0/1] 的同时，再次连接交流电源线。持续按住按钮（约 10 秒钟）直到 “----” 显示。
3 放开 [∅/l]。 所有设定将回复厂家预设。 您需重设各项目。

遥控器代码

若其它 Panasonic 设备对此遥控器产生反应，更改本系统的遥控器代码。

准备

按 [RADIO/EXT-IN] 选择 AUX 输入。

欲切换到 “REMOTE 2”

1 按住主机上的 [RADIO/EXT-IN] 和遥控器上的 [2] 直到 “REMOTE 2” 显示。
2 按住 [OK] 和 [2] 至少 4 秒钟。

欲切换到 “REMOTE 1”

1 按住主机上的 [RADIO/EXT-IN] 和遥控器上的 [1] 直到 “REMOTE 1” 显示。
2 按住 [OK] 和 [1] 至少 4 秒钟。

参考

操作要遵守以下 2个条件： (1) 本设备不要引起有害干扰，以及 (2) 本设备必须顺应包括可能会引起不希望的运转的干扰在内的受到的任何干扰。

软件更新

为了追加功能或改善工作，Panasonic 可能会不定期发布本机的更新软件。这些更新免费提供。

有关更多详情，请参阅下面的网站。 http://panasonic.jp/support/global/cs/

(本网站为英文网站。)

关于 Bluetooth

对于无线传输时发生的数据和 / 或信息的泄漏，Panasonic 公司不承担任何责任。

频段

- 本系统使用 2.4 GHz 频段。

认证

- 本系统符合频率限制并且接受了基于频率法的认证。因此，不需要无线许可。

· 下述行为会受法律处罚：

- 拆卸或改装本机。

- 取下规格指示。

使用的限制

• 不保证与所有具有Bluetooth ^* 的设备的无线传输和/或使用。
• 所有设备都必须符合由Bluetooth SIG, Inc.制定的标准。
• 根据设备的规格和设置内容，可能会无法连接或者某些操作可能会不同。
• 本系统支持Bluetooth®安全性功能。但根据使用环境和或设置内容，该安全性可能不足。将数据无线传输到本系统时，请注意。
• 本系统无法将数据传输到 Bluetooth 设备。

使用的范围

· 本设备的最大使用范围是 10 m。
· 根据环境、障碍物或干扰，范围可能会减小。

来自其他设备的干扰

• 如果将木机放置得太靠近其他 Bluetooth 设备或使用 2.4 GHz 频段的设备，由于无线电波干扰，本系统可能无法正确工作和可能会发生噪音和跳音等异常。
• 如果来自附近的广播电台等的无线电波太强，本系统可能无法正确工作。

预期的用途

· 本系统只用于正常、一般用途。
· 请勿在易于受到无线电频率干扰的设备附近或环境中（例如：飞机场、医院、实验室等）使用本系统。

许可

MPEG Layer-3 音频编码技术经 Fraunhofer IIS 及 Thomson 许可。

Bluetooth® 文字商标和标志时 Bluetooth SIG, Inc. 所有，Panasonic Corporation 使用这些商标都经过授权。其他商标和商品名均属于各自所有者。

Google Play 和 Android 是 Google Inc. 的商标。

要废弃或转让本系统

本系统可能会将用户设置信息保留在内部。如果要放弃本系统，不论是废弃还是转让，请按照将所有设置恢复为出厂时的初始设置的步骤操作，以删除用户设置。

• 要删除内置内存中所有录制的曲目（参阅第12页）。
• 要将全部样本音恢复为出厂时的初始设置 （参阅第 17 页）。
• 要重设系统记忆 （参阅第 20 页）。

备注：

- 操作历史记录可能会被记录在本系统的内存中。

技术规格

扩音器部份

RMS输出功率 (各声道驱动)
高 400+400 W	(3Ω, 1kHz, 30%全谐波失真)
中低 400+400 W	(3Ω, 1kHz, 30%全谐波失真)
低 850+850 W	(5Ω, 100Hz, 30%全谐波失真)
总 RMS输出功率 3300 W (30%全谐波失真)

光碟部份

播放的光盘
8 cm CD、CD-R/RW
12 cm CD、CD-R/RW
激光头
波长 790 nm (CD)
	激光功率1级
音频输出(光盘)	2声道(FL、FR)
FL=前置左声道
FR=前置右声道
格式 CD-DA、MP3

调谐器部分

调频 (FM)
预设记忆	30个电台
频率范围
87.50 MHz至108.00 MHz(50 kHz频率间隔)
天线端子	75Ω不平衡
调幅 (AM)
预设记忆	15个电台
频率范围	522 kHz至1629 kHz(9 kHz步级)
	520 kHz至1630 kHz(10 kHz步级)

扬声器部份

类型	4路,4扬声器系统(低音反射)
扬声器单元
超低音扩音器(低)	38cm锥型
超低音扩音器(中低)	20cm锥型
低音扩音器	10cm锥型
高音扩音器6cm锥型
阻抗	高3Ω/中低3Ω/低5Ω
输出声压	91dB/W(1
频率范围	25Hz至23kHz(-16dB)
	30Hz至20kHz(-10dB)

Bluetooth®部分

版本	Bluetooth® 版本 2.1 + EDR
输出	2 级 (2.5 mW)
通信距离
	预期通信距离:约 10 m
通信方式	2.4 GHz 频段 FH-SS
对应协议	A2DP/AVRCP/SPP
• 预期通信距离
测量环境:	温度 25°C/高度 1.0 m
在“MODE 1”下测量

内存部分

存储容量	2 GB
支持的媒体文件格式 MP3
内存录制
比特率 128 kbps
内存录制速度	1x、3x最大(仅CD)
从 CD、MP3、USB 录制的文件格式	MP3 (*.mp3)

端子部分

麦克风插孔	单声道,∅6.3mm(2系统)
USB端口
USB标准	USB 2.0全速
支援的音频文件格式	MP3(*.mp3)
USB设备文件系统	FAT12,FAT16,FAT32
USB录制
比特率	128kbps
录制速度m)	1x、3x最大(仅CD)
录制文件格式	MP3(*.mp3)
AUX输入
端子	立体声,∅3.5mm插孔立体声,针式插孔

一般规格

电源	AC 220 V至240 V,50/60 Hz
SA-MAX770GSK
功耗	330
尺寸(宽x高x深)	492 mm x 221 mm x 421 mm
重量	约7.1 kg
SB-MAX770GSK
尺寸(宽x高x深)
包括扬声器脚:	576 mm x 794 mm x 542 mm
不包括扬声器脚:	576 mm x 786 mm x 542 mm
重量	约37.4 kg
作温度范围	0°C至+40°C
操作湿度范围	35%至80%相对湿度(无形成水珠)

待机状态下的耗电量

0.3 W (大约

备注：

• 规格若有变更，恕不另行通知。重量和尺寸为近似值。
• 全谐波失真由数码波谱分析器测量。

.AUX [RADIO/EXT-IN] ا+\$غط علاى

"REMOTE 2" ل SXBP LRMRZ على

[USB REC ●/III] أو [MEMORY REC ●/III] اضغط على

أنناء التسجيل

ملاحظة:
