| 产品类型 | LED电视 |
| 型号 | 24E100SQB |
| 屏幕尺寸 | 23.6英寸 (对角线) |
| 分辨率 | 1920 × 1080 像素 (全高清) |
| 亮度 | 250 cd/m² |
| 对比度 (典型值) | 800:1 |
| 响应时间 | 3 ms |
| 视角 | 160° 水平/垂直 |
| 电视制式 | DMB-TH (数字), PAL (模拟) |
| 电源 | DC输入 (通过AC适配器) |
| 输入接口 | 2× HDMI, 1× VGA, 1× S-Video, 1× YPbPr, 2× USB, 1× RF, 1× AV (复合) |
| 音频输出 | 1× SPDIF (光纤), 1× 耳机, 1× AV音频输出 |
| 遥控器 | 包含全功能按键 |
| 多媒体播放 | 照片, 音乐, 电影, 文本 (通过USB) |
| 待机录制 | 是 (需要USB存储设备, DTV模式) |
| 电子节目指南 (EPG) | 电子节目指南 (7天) |
| 壁挂 | 兼容 (VESA标准, 未指定) |
| 安全特性 | 无信号15分钟后自动待机, 通风孔, 过载保护 |
| 清洁说明 | 使用柔软干布; 避免溶剂, 酒精或研磨性清洁剂 |
| 可维修性 | 仅限合格服务; 建议使用VDiGi配件 |
常见问题 - 24E100SQB VDiGi
用户关于以下问题的提问 24E100SQB VDiGi
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电视 免费PDF格式！查找您的手册 24E100SQB - VDiGi 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 24E100SQB 品牌 VDiGi.
用户手册 24E100SQB VDiGi
為了避免火災，觸電，損壞及受傷等危險，請遵照下列指示來安裝和使用電視機。
安装
應將電視機安裝在易於插拔的 AC 電源插座附近。
將電視機擺放在平穩的水平表面上，以防止傾倒而造成人員的傷害或者捐及電視機。
僅可由合格的維修人員執行掛壁安裝。
為了安全起見,強烈建議您使用 V DIGI 壁掛式支架。
搬動
搬動電視機之前，請斷開所有訊號線的連接。
大尺寸電視機需要二人或二人以上搬動。
用手搬動電視機時，請勿對液晶面板施加壓力。
抬起或移動電視機時，請從底部牛牛抓握住。
搬動電視機時，請勿使其受到搖晃或過度震動。
搬動電視機以進行維修或移動時，請使用原有的紙箱和包裝材料進行包裝。
通風
切勿遮挡通風孔或將任何物體插入機殼內。
在電視機周圍保留一定通風空間。
為了確保正確通風及防止髒物或灰塵堆積：
註:
請勿在任何其他設備上使用所隨附的AC電源轉換器。
請勿過度寧捏，彎曲或扭轉AC電源線。否則線芯可能會曝露在外或折斷。
請勿改裝AC電源轉換器
請勿將任何重物放AC電源轉換器上。
斷閥AC電源線連接時，請勿拉扯AC電源線。
請勿在相同的AC電源插座上連接太多設備。
請勿使用不適當的AC電源插座。
使用限制
請勿在下列地點，環境或情況條件下安裝 / 使用電視機，否則電視機可能會發生故障並造成火災，觸電，損壞或受傷等危險。
地點:
室外（在直射的陽光下），海邊，船上或其他船艦上，車內，醫療機構中，不穩定的場所，靠近水，雨，濕氣或煙霧的地方。
環境:
炎熱、潮濕或太多灰塵的地方：昆蟲可能進入的地方，可能受到機械或雲動的地方；靠近易燃物體(蝦燭等)的地方，不應該讓液體滴濕或噴濕電視，而且裝滿液體的物體（例如花旗）不應該攏在電視上。
情况條件:
對於兒童
請勿讓兒童爬上電視機。
將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。
如果出現下列問題
如果出現以下任何問題，請立刻關閉電視機並拔除 AC 電源線。
請咨詢您的經銷商或 V DIGI 服務中心以交由合格的服務人員進行檢查。
當：
AC 電源線損壞。
AC 電源插座不適當。
電視機由於跌落，敲擊或撞擊而損壞。
任何液體或固體物件通過開口處掉入機殼內。
預先注意事項
觀賞電視
請在適當光線條件下觀賞電視，因爲在光線不足條件下或長時間觀賞電視會損傷您的眼睛。
使用耳機時，請調整音量以免音量過高損傷聽力。
爲了避免物質或螢幕塗層剝離，請遵照下列預先注意項：
若要擦去螢幕表層/機殼上的灰塵，請用軟布輕輕擦拭。如果灰塵較難除去，請用稍稍蘸有稀釋中性清潔溶劑的軟布進行擦拭。
切勿使用任何類型的磨砂墊、酸性酸性清潔劑、擦洗粉或揮發浴劑，如酒精、丫油、稀釋劑或殺蟲劑。使用上述材料或與橡膠或乙烯材料長時間接觸可能會造成螢幕表層和機殼材料的損壞。
建議您定期使用真空吸塵清理通風口以確保通風順暢。
當調整電視機的角度時，請慢慢地調動以防電視機從其桌面型底座移動或滑落。
選購設備
將產生電磁輻射的選購元件或任何其他設備遠離電視機。否則可能會造成畫面失真或噪音。
遥控器
遥控器功能描述：
① POWER: 切換開機和待機狀態
② MUTE:關閉或打開聲音
③) 0-9:用於輸入數位切換頻道
④ -/--:切換多位數頻道輸入
⑤：切换到最近收看的電視頻道
⑥ EPG: 電子節目指南
⑦ SOURCE: 選擇或顯示信號輸入源
⑧ MENU: 顯示主日錄
⑨) EXIT: 退出菜單
10) ENTER: 確定鍵
▲/▼:選擇方向
11) VOL+/-: 調校音量大小
⑫ CH+/-: 頻道切換
13) SUBTITLE: 多語言字幕切換
14) AUDIO: 魔音選擇
15) USB:選擇多媒體信號輸入源
16) DTV:選擇數碼電視信號輸入源
17) FAV. LIST: 顯示喜愛頻道表
18) CH. LIST: 顯示頻道表
19) PICTURE: 調校影像模式
面板功能描述
顶部按键功能描述
图片僅供參考，請以實物為準
POWER (☐): 打開或關閉電視機。
MENU: 按此按鍵顯示主菜單。
INPUT: 顯示輸入信源菜單。
VOL + / - : 按此按鍵增加或減小音量。
CH + / - : 按此按鍵增加或減少頻道號。

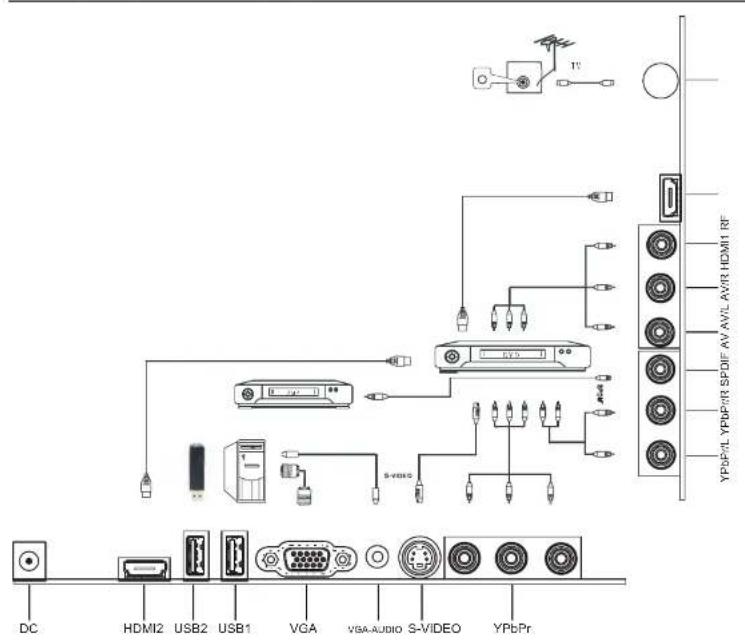

後置端子及功能描述
基本操作
電源打開或關閉
-
把電源線插到電視機電源插孔上。
-
當電源指示燈顯示紅色時，則電視機處於待機狀態。此時，你可以通過遙控器上的“POWER”按键或電視機面板“POWER”鍵來打開電視機。電視機處於正常工作狀態時，電視指示燈顯示為藍色。
-
要把電視機切換到待機狀態，請按遙控器“POWER”鍵或電視機面板“POWER”鍵，此時電源指示燈顯示為紅色，則表示電視機已處於待機狀態。
-
請不要長時間使用待機，最好拔掉電源線關機。
注意：如果沒有信號輸入時，15分鐘後電視機會自動關機。
選擇或查看信號源
按 “SOURCE” 鍵來顯示信號源菜單。
频道
- 按 “MENU” 键後，再按 或 键選擇 “頻道” 菜單選項。
- 按ENTER键或 ▶ 键選擇“頻道”菜單的選項。
- 按 ▶ 键或 ENTER 键進入子菜单。
自動搜台
- 按 ◀、▶键來選擇“開始”或“取消”。
- 按ENTER鍵來確認開始進行自動搜台或取消自動搜台，進行自動搜台將自動搜索電視頻道。
頻道
數字電視手動搜台（僅在數碼電視信號源輸入時才有效）
在手動搜台下，可以一個接一個地搜索節目頻道。
- 按 ◀ 鍵或 ▶ 鍵選擇頻道。
- 按 ENTER 鏈開始搜台。
- 當搜到一個頻道節目，則停止搜台，該頻道將被保存為當前頻道號，如果你不喜歡該頻道節目，那麼你可以按鍵載鍵繼續搜。台
- 按 “EXIT” 鍵退出搜台。
電視手動微調（僅在電視模式下有效）
如果發現某頻道比較差，你可以調整該頻道頻率，可能會改善畫面質量和音質。
保存到：按 ◀ ▶ 鍵選擇把當前頻道保存在1-100之間的頻道。彩色系統：不能被選擇。
音頻系統：按 ◀/▶ 鍵選擇伴音制式：I >DK >BG 收視頻道：當前收視頻道號。
搜台：按 ◀ 键從高頻到低頻搜台，按 鏈從低頻到高頻搜台。
微调：按 ◀/▶键進行頻率微調。
跳：按 ▶ 遵確認或返回跳。台 台功能频率：顯示當前頻道頻率。
- 按 ▲鍵或者 ▼鍵選擇菜單選項。
- 按 ◀ 鍵或者 ▶ 鍵去調整該選項中的參數。
- 按紅色鏈保存該參數。
- 按 “EXIT” 键退出菜单。
影像
- 按 “MENU” 鍵後，再按 ▼ 或 ▲ 键選擇 “影像” 菜單選項。
- 按ENTER键或▶键选择“频道”菜单的选项。
- 按 ▶ 键或 ENTER 键進入子菜單。
影像模式：按◀键或▶键選擇圖像模式：標準→柔和→自訂→動態。（此功能在多媒體模式下無效）對比度：按◀鍵和▶鍵來調整圖像對比度的數值。
亮度：按◀鍵和▶鍵來調整圖像亮度的數值。
彩色：按◀鍵和▶鍵來調整圖像色彩的濃度。
畫質：按◀鍵和▶鍵調整圖像的清晰度
色相：按◀鍵和▶鍵來調整色相（僅在NTSC制式下有效）。
色溫：按◀鍵和▶鍵來選擇色溫模式：自訂→冷色 標準 暖色
寬榮屏:按◀鍵和▶鍵選擇畫面比例模式:滿屏 原始 自動 全景 放大1→放大 →→ 2
雜訊抑制：按◀鍵和▶鍵選擇雜訊抑制模式：自動關→低→標準·高
屏幕設置（只在電腦模式下出現）
- 如下圖A所示，按▶鍵進入子菜單，如圖所示。
聲音
- 按 “MENU” 鍵後，再按▼或▲鍵選擇時間英單
- 按▲或▼鍵選擇菜單選項。
聲音模式：按◀和▶鍵選擇聲音模式；標準→音樂→電影→運動 自訂（此功能在多媒體模式下無效）

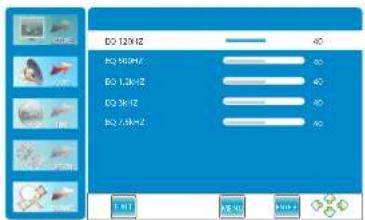

EQ：按▶鍵彈出子菜單.(EQ僅在“自訂”聲音模式下可調整)如下所示：
亚衡、性 ▶ 和 ▶ 键细敷士士圆形的音频输出
時鐘：
自動讀取數碼電視時鐘顯示
睡眠關機：按 ◀或 ▶鍵設定睡眠關機時間：
關→10分鐘→20分鐘→30分鐘→60分鐘→90分鐘→120分鐘→180分鐘→240分鐘
選項
- 按 “MENU” 鍵後，再按 ▼或 ▲鍵選擇 “選項” 菜單。
- 按 ▶ 鍵或者ENTER鍵進入“選項”子菜單。
主要按键
電子節目指南(僅在數碼電視模式下有效) 按“EPG”鍵顯示電子節目指南
你可以查到後7天內的節目信息。（相關信息來源於廣播）
按▲或▼鍵選擇頻道。按◀和▶鍵或黃色鍵選擇時間。
按“INFO”鍵查看節目情況。
多媒體
- 按 “MENU” 鍵後，再按 或 鍵選擇 “多媒體”（僅在多媒體信號源下才能選擇到多媒體圖標）。
- 按 ▲或 ▼鍵選擇菜單各選項
- 按 ▶或ENTER鍵確認或進入子菜單。
圖片播放速度：按“MENU”鍵彈出菜單，按鍵或鍵
选择选项：按 ◀或 ▶键选择图片播放
慢→中→快速度：
重複：按“MENU”鍵彈出菜單，按鍵或鍵選擇選項。
按 ◀ 或 ▶ 键选择重複模式：全部→選擇→無
多媒體

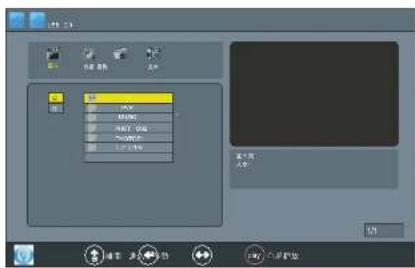

- 按◀或▶鍵選擇圖片、音樂、電影和文本文件的圖標，然後按ENTER鍵進入。
- 按 ◀ 或者 ▶ 鍵選擇 “圖片” 圖標。
- 按ENTER 鍵進入子菜單。
圖片
- 按ENTER 键选定好要播放的图片，再按ENTER 键一次取消选择。
- 按 “PLAY” 键播放圖片，如右下圖所示：
“PAUSE” 鏈：按 “PAUSE” 鏈暫停播放圖片。
“STOP”键：按“STOP”键停止播放。
“NEXT”、“PREV”: 按 “PREV” 键或者 “NEXT” 键播放上一张或下一张图片。
“EXIT”键：按“EXIT”键退出。
音樂
- 按◀和▶键选择“MUSIC”图标
- 按ENTER键進入音樂界面圖片，如下圖所示：
-
按 ▲和 ▼键選擇 文件：音樂
-
2017年1月1日，公司召开2017年第二次临时股东大会，并于2017年3月15日以现场投票和网络投票相结合的方式召开。
音樂
“PAUSE”鍵：按“PAUSE”鍵暫停播放音樂。
“PLAY”鍵：按“PLAY”鍵播放音樂。
“STOP”键：按“STOP”键停止播放，并返回上一層菜單。
“PREV”鍵：按“PREV”鍵播放上一曲歌曲。
“NEXT”鍵：按“NEXT”鍵播放下一曲歌曲。
“EXIT”: 按 “EXIT” 鍵直接退出，但是可以通過按 “EXIT” 鍵退出後，再去選擇播放圖片，就可以實現音樂和圖片同時播放。
電影
-
按 ◀、▶、▲、▼ 键選擇電影節目。
-
按ENTER 键進入電影圖片界面，如下圖所示：
按 ▲ 和 ▼ 鍵選擇文件，然後按 ENTER 鍵進入，如下圖所示：
文本
按◀键和▶键选择“文本”圆标，然後按ENTER键進入文本菜单介面。如下图所示：
- 按 ▲ 或者 ▼ 鍵選擇 圓標 然後按 ENTER 键弹出來選擇對話框，再按 和 键选定
“选择和取消选择图框，然後再按ENTER键確認選擇全部的文件或取消選定全部的文件。 - 按◀或者▶鍵選擇文本文件，然後按ENTER鍵打开文件。或者選擇 Up Folder 圖標，再按 ENTER鍵確認返回上一層束單。
- 按 ▲和 ▼鍵選擇文件，然後按ENTER 鍵確認。
-

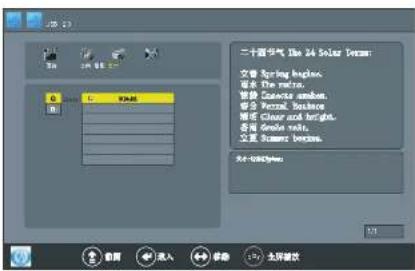

按 PLAY 鍵打開文本文件，如圖所示
按 FWD 键 查看下一頁。
按 REV 键 查看上一百。
按 STOP 键或者 EXIT 键返回。 -
按 EXIT 鏈退出。
待機錄影功能的操作說明
一、設置錄影任務：
1、在數碼電視通道下，按下EPG按鍵將顯示各個頻道的節目列表。

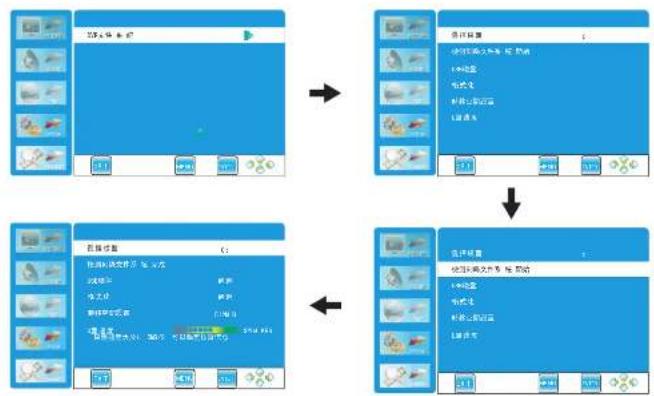

2、按◀▶▲▼按鈕選擇想要錄影的節目，按下REC按鍵，將進入錄影菜單：
二、在整機待機的狀態下，系統將自動進行錄影。
注意: 外部USB設備必須處於連接狀態。
如果外部USB設備為首次連接到電視機，須進行格式化建立DVR系統，進入OPTION菜單選擇DVR文件系統選項，按ENTER或▶進入：
三、如何播放已錄節目（僅在數字電視節目中可用）
播放所錄製的文件：
按下遙控器的DVR. LIST按鈕，可進入錄製文件清單。如圖所示：
按黄色按鍵，可以根據文件名稱、頻道號或者時間進行排序。
按▲▼键可選擇所需的文件，按右鍵▶或INFO按鈕可顯示文件的信息。
技術規格
1.YPbPr/HDMI
| 分辨率 | 場範(H z) |
| 480i | 60 |
| 480p | 60 |
| 720p | 60 |
| 1080i | 60 |
| 1080P | 60 |
2.VGA
| 分辨率 | 場頻(Hz) |
| 1440*900 | 60 |
| 1024*768 | 60 |
| 800*600 | 60 |
| 640*480 | 60 |
| 產品型號 | 24E100SQB | 22E100SQB |
| 螢幕尺寸 | 23.6" | 21.53" |
| 解析度 | 1920×1080 | |
| 可視角度 | 160° | 170° |
| 亮度 | 250 cd/m2 | 250 cd/m2 |
| 對比度(標準) | 800:1 | 1000:1 |
| 反應時間 | 3ms | 5ms |
| 電視制式 | DMB-TH;PAL | |
| 伴音制式 | BG;DK;I | |
解決問題
| 情況 | 解釋/解決方法 |
| 畫面 | |
| 沒有影像(螢幕是黑的)也沒有聲音。 | ● 檢查天線 / 訓號線的連接情形。● 將電視連接到交流電源插座,然後開啓電源開關。● 如果指示燈點亮紅色,按 Power 鍵。 |
| 發生殘影,或者出現雙重影像。 | ● 檢查天線 / 訓號線的連接情形。● 檢查天線 / 簡線的位置和方向。 |
| 只有雪花和噪訊出現在螢幕上。 | ● 檢查天線 / 簡線是否破損或彎折。● 檢查天線 / 簡線的使用壽命是否已經達到限度。(正常使用情況為 3 至 5 年,在海邊使用時為 1 至 2 年)。 |
| 影像扭曲 (出現虛線或條紋)。 | ● 電視要溢離電了噪訊來源,例如,汽車、摩托車、吹風機或光學設備。● 安裝適用設備時,要在選用設備與電視之間保留一些空間。● 檢查天線 / 訓號線的連接情形。● 天線 / 有線電視的訊號線要與其他連接訊號線保持距離。 |
| 觀實電視知道時畫面或聲音有噪訊。 | ● 檢查天線 / 訓號線的連接情形。 |
| 螢幕上出現微小的黑點 或藍點。 | ● 畫面由圖元構成。螢幕上的若干微小黑點或亮點(畫素)並不代表是故障的表示。 |
| 來自連接到各輸入端子的設備影像末以彩色顯示,或者是以不規則的彩色顯示。 | ● 檢查各輸入端子插孔的連接情形,並檢查各個插孔是否牢牢地插在各自的插孔中。 |
| 來自連接設備的影像沒有出現在螢幕上。 | ● 開啓連接的設備。● 檢查訊號線的連接情形。 |
| 您無法觀賞數位頻道。● | 請聯絡當地的安裝業者,看看您的地區是否提供數位傳輸。● 升級至有更高增益的天線。● 檢查天線 / 繰線是否太省破損或等折。 |
| 一般 | |
| 電視自動關閉(電視進入待機模式)。 | ● 檢查“睡眠關閉”是否啟用。 |
| 遙掉器沒有作用。● 更換電池。 | |
| HDMI設備不能被識別。 | ● 確認您的設備與 HDMI 控制相容。 |
| 不是所有有線電視頻道都能收到。 | ● 話聯絡相關有線頻道業者 |
