22E100SQB - 电视 VDiGi - 免费用户手册

产品类型	22英寸LED电视
品牌	VDiGi
型号	22E100SQB
屏幕尺寸（对角线）	22英寸（55.9厘米）
分辨率	1920 x 1080（全高清）
含底座尺寸（宽x高x深）	约50.5 x 32.0 x 15.0厘米
不含底座尺寸（宽x高x深）	约50.5 x 29.5 x 5.0厘米
含底座重量	约2.8千克
电源	AC 100-240V, 50/60Hz
功耗（典型）	30W
功耗（待机）	< 0.5W
接口	HDMI（1个）、USB（1个）、VGA（1个）、AV输入、耳机插孔
内置调谐器	DVB-T/T2, DVB-C, DVB-S/S2
音频输出	2 x 3W
遥控器	包含
壁挂VESA	100 x 100毫米
清洁说明	用柔软干布擦拭。避免使用溶剂。
安全功能	过压保护、童锁
备件供应	遥控器和底座可从制造商处获得
可维修性	设计为易于更换组件

常见问题 - 22E100SQB VDiGi

如何连接外部设备如DVD播放机？

使用HDMI或AV输入端口。对于HDMI，只需插入电缆并通过遥控器上的输入/信号源按钮选择对应源。

这台电视可以壁挂安装吗？

是的，电视支持VESA标准，孔距为100 x 100毫米。使用标准壁挂支架（不含）。

如果遥控器停止工作怎么办？

首先，更换新的AAA电池。确保遥控器与电视传感器之间没有障碍物。如果仍然无效，联系客服更换。

如何恢复出厂设置？

进入菜单 > 设置 > 恢复出厂设置。输入PIN码（默认0000）并确认。这将清除所有个人设置。

为什么电视没有声音？

检查音量是否静音且音频输出设置为内置扬声器。如果使用外置扬声器，确保连接正确。

如何搜索数字频道？

按菜单键，选择频道或安装，然后选择自动搜索。电视将搜索可用的广播频道。

可以通过USB播放媒体文件吗？

是的，将U盘连接到USB端口。使用媒体播放器应用查看照片、播放音乐或视频。支持格式包括MP4、AVI、JPEG、MP3。

这台电视的能耗是多少？

典型功耗在运行中约为30W，待机模式下小于0.5W。

如何安全清洁屏幕？

关闭电视并等待冷却。使用稍微沾湿的柔软无绒布。不要直接将液体喷在屏幕上。

在哪里可以找到用户手册？

手册可在制造商网站或notice-facile.com上免费下载PDF格式。

用户手册 22E100SQB VDiGi

操作電視機前，請閱讀“安全資訊”，並保留本說明書以便將來參考。

安裝/設定

爲了避免火災,觸電,損壞及受傷等危險,請遵照下列指示來安裝和使用電視機。

安裝

應將電視機安裝在易於插拔的 AC 電源插座附近。

將電視機擺放在平穩的水平表面上,以防止傾倒而造成人員的傷害或者損及電視機。

僅可由合格的維修人員執行掛壁安裝。

為了安全起見,強烈建議您使用 V DIGI 壁掛式支架。

搬動

搬動電視機之前，請斷開所有訊號線的連接。

大尺寸電視機需要二人或二人以上搬動。

用手搬動電視機時，請勿對液晶面板施加壓力。

抬起或移動電視機時，請從底部牢牢抓握住。

搬動電視機時，請勿使其受到搖晃或過度震動。

搬動電視機以進行維修或移動時，請使用原有的紙箱和包裝材料進行包裝。

通風

切勿遮擋通風孔或將任何物體插入機殼內。

在電視機周圍保留一定通風空間。

為了確保正確通風及防止髒物或灰塵堆積:

請勿將電視機平放，上面朝下安裝，向後安裝或側面安裝。

請勿將電視機放置於架子，地毯，床或壁樹中。

請勿用布（如窗簾）或物件（如報紙等）覆蓋電視機。

AC 電源轉換器

為了避免火災，觸電，損壞及受傷等危險，請遵照下列指示來處理AC電源轉換器和插座：

請僅使用VDIGI隨附的AC電源轉換器，不要使用其他品牌的電源轉換器。

請將插頭完全插入AC電源插座。

僅可在110-240V AC電源上使用電視機。

連接訊號線時，為了安全起見請務必拔下AC電源電源線，以免被訊號線絆倒腳。

在進行作業或移動電視機之前，請從AC電源插座上斷開AC電源轉換器的連接。

保持AC電源轉換器遠離熱源。

拔下AC電源插頭，定期進行清潔。如果插頭上有灰塵并帶有濕氣，則其絕緣品質可能已經劣化，并可能會造成火災。

註：

請勿在任何其他設備上使用所隨附的AC電源轉換器。

請勿過度寧捏，彎曲或扭轉AC電源線。否則線芯可能會曝露在外或折斷。

請勿改裝AC電源轉換器。

請勿將任何重物放AC電源轉換器上。

斷開AC電源線連接時，請勿拉扯AC電源線。

請勿在相同的AC電源插座上連接太多設備。

請勿使用不適當的AC電源插座。

使用限制

請勿在下列地點，環境或情況條件下安裝 / 使用電視機，否則電視機可能會發生故障並造成火災，觸電，損壞或受傷等危險。

地點:

室外（在直射的陽光下），海邊，船上或其他船艦上，車內，醫療機構中，不穩定的場所，靠近水，雨，濕氣或煙霧的地方。

環境:

炎熱，潮濕或太多灰塵的地方：昆蟲可能進入的地方，可能受到機械或震動的地方：靠近易燃物體(蠟燭等)的地方。不應該讓液體滴濕或噴濕電視，而且裝滿液體的物體（例如花瓶）不應該擺在電視上。

情况條件:

手濕，機殼拆除或採用非製造商所建議的配件時切勿使用本電視機。出現雷電時請將電視機電源線從 AC 電源插座和天線拔下。

打破電視機螢幕

請勿將任何物品丟向電視機。否則螢幕可能會因為受到撞擊而破裂並造成嚴重傷害。如果電視機的表層破裂，在拔下 AC 電源線以前請勿觸摸它，否則可能導致觸電。

不使用時

如果您不使用電視機數天，為了環保和安全原因，應將電視機電源線從 AC 電源插座上拔下。

關閉電視機電源時，電視機並未與AC電源斷開連接，請將插頭從AC電源插座上拔下完全斷開電視機的電源連接。

但是,某些電視機可能具有需要將電視機保持在待命模式下才能正常工作的特點。

對於兒童

請勿讓兒童爬上電視機。

將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。

如果出現下列問題

如果出現以下任何問題，請立刻關閉電視機並拔除 AC 電源線。

請咨詢您的經銷商或 V DIGI 服務中心以交由合格的服務人員進行檢查。

當：

AC 電源線損壞。

AC 電源插座不適當。

電視機由於跌落，敲擊或撞擊而損壞。

任何液體或固體物件通過開口處掉入機殼內。

預先注意事項

觀賞電視

請在適當光線條件下觀賞電視，因爲在光線不足條件下或長時間觀賞電視會損傷您的眼睛。

使用耳機時，請調整音量以免音量過高損傷聽力。

LCD螢幕

雖然 LCD 螢幕採用最精密技術製造且 99.99% 以上的圖元有效，但還是可能會出現黑點或 LCD 螢幕上可能會經常出現亮點（紅，藍或綠色）。這是 LCD 螢幕的結構特性，並不是故障。

請勿按壓或刮傷前濾光面板或在電視機頂部放置物件。畫面可能會不均，或者 LCD 螢幕可能會損壞。

如果在寒冷地點使用本電視機，畫面上可能會出現模糊或變暗。這並不是故障。溫度上升後這些現象就會消失。

畫面靜止不動將會產生重影。片刻後該現象將消失。

電視機使用過程中，螢幕和機殼會變熱。這不是故障。

LCD螢幕包含少量液晶。視螢光管類而定，有時候會含有水銀。請按照您當地的法規進行廢棄物處理。

使用和清潔電視機的螢幕表層 機殼 /

清潔前，務必將電視機的 AC 電源線從 AC 電源插座上斷開連接。

為了避免物質或螢幕塗層剝離，請遵照下列預先注意項：

若要擦去螢幕表層 / 機殼上的灰塵, 請用軟布輕輕擦拭。如果灰塵較難除去, 請用稍稍蘸有稀釋中性清潔溶劑的軟布進行擦拭。

切勿使用任何類型的磨砂墊,鹼性/酸性清潔劑,擦洗粉或揮發溶劑,如酒精,汽油,稀釋劑或殺蟲劑。使用上述材料或與橡膠或乙烯材料長時間接觸可能會造成螢幕表層和機殼材料的損壞。

建議您定期使用真空吸塵清理通風口以確保通風順暢。

常調整電視機的角度時，請慢慢地調動以防電視機從其桌面型底座移動或滑落。

選購設備

將產生電磁輻射的選購元件或任何其他設備遠離電視機。否則可能會造成畫面失真或噪音。

遥控器功能描述：

① POWER: 切換開機和待機狀態
②) MUTE:關閉或打開聲音
③) 0-9:用於輸入數位切換頻道
④) -/--:切換多位數頻道輸入
⑤: 切換到最近收看的電視頻道
⑥) EPG: 電子節目指南
⑦ SOURCE:選擇或顯示信號輸入源
⑧) MENU:顯示主目錄
⑨) EXIT: 退出菜單
10) ENTER: 確定鍵
▲/▼:選擇方向
11) VOL+/-: 調校音量大小
12) CH+/-: 頻道切換
13) SUBTITLE: 多語言字幕切換
14) AUDIO: 麗音選擇
15) USB:選擇多媒體信號輸入源
16) DTV:選擇數碼電視信號輸入源
17) FAV. LIST: 顯示喜愛頻道表
18) CH. LIST: 顯示頻道表
19) PICTURE: 調校影像模式
20) SOUND: 調校聲音模式
21) ASPECT: 切換畫面顯示比例
22) INFO:顯示當前狀態信息
23) SLEEP:設置自動關機時間
24) FREEZE:畫面靜止
25) TEXT: 圖文按鍵
26) DVR. LIST: 顯示DVR菜單
27) PLAY/PAUSE/REW/FF/STOP/PREVIOUS/
NEXT: 多媒體功能按鍵
28) REP/REC: 錄影按鍵
29) ZOOM+/-: 調校屏幕比例 (多媒體下使用)
30) PAGE-UP:翻上一頁
31) PAGE-DOWN: 翻下一页
32) 彩鍵: 具體功能見屏幕提示

頂部按鍵功能描述

圖片僅供參考，請以實物為準

POWER (⏻): 打開或關閉電視機。

MENU: 按此按鍵顯示主菜單。

INPUT: 顯示輸入信源菜單。

VOL + / - : 按此按鍵增加或減小音量。

CH + / - : 按此按鍵增加或減少頻道號。

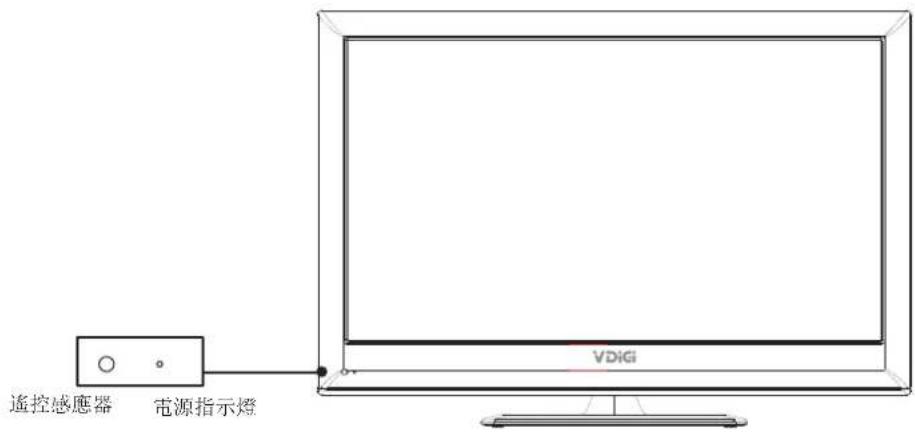

電源指示燈：電視處於待機模式時亮紅色；電視開啟時點亮藍色。

遙控感應器：接收來自遙控器的紅外線訊號（請不要將任何東西放在感應器上否則感應器可能會無法正常操作）

端子名稱 功 能 描述
USB1,USB2	保留供外置USB裝置之用
HDMI1,HDMI2	HDMI輸入端子
VGA	連接電腦的VGA輸入端子
VGA音頻	連接電腦的VGA音頻輸入端子
YPbPr	分量視頻輸入端子
YPbPr音频	分量音频輸入端子
S-VIDEO	S-VIDEO視頻輸入端子
SPDIF	同軸音頻輸出
AV	複合視頻輸入
AV音頻	複合視頻音頻輸入
RF	天線輸入端子
DC	直流電源輸入

電源打開或關閉

1. 把電源線插到電視機電源插孔上。
2. 當電源指示燈顯示紅色時，則電視機處於待機狀態。此時，你可以通過遙控器上的“POWER”按鍵或電視機面板“POWER”鍵來打開電視機。電視機處於正常工作狀態時，電視指示燈顯示為藍色。
3. 要把電視機切換到待機狀態，請按遙控器 “POWER” 鍵或電視機面板 “POWER” 鍵，此時電源指示燈顯示為紅色，則表示電視機已處於待機狀態。
4. 請不要長時間使用待機，最好拔掉電源線關機。

注意：如果沒有信號輸入時，15分鐘後電視機會自動關機。

選擇或查看信號源

按 “SOURCE” 鍵來顯示信號源菜單。

按 ▲ 鍵或 ▼ 鍵來選擇所需輸入信號源，然後按 “ENTER” 鍵或 ◀、▶ 鍵來確定。

注意：請確保你所選擇的連接是可用的。

菜單操作

如果你想調整顯示設置，請按照下面的說明來操作。

1. 按 “MENU” 鍵彈出菜單，再按 ▲或 ▼鍵來選擇頻道菜單、影像菜單、聲音菜單、時間菜單、選擇菜單和多媒體菜單。
2. 按 ENTER 鍵或 ▶ 鍵來進入子菜單。
3. 按 ▲或 ▼鍵選擇菜單選項，然後按鍵或鍵進行調整。
4. 按 “MENU” 鍵可退出或返回到上一層菜單。
5. 按 “EXIT” 鍵來退出菜單狀態。

注意：當菜單選項顯示為灰色時，則表示該選項沒作用或不能調整。

1. 按 “MENU” 鍵後，再按 或 鍵選擇 “頻道” 菜單選項。
2. 按ENTER鍵或 ▶鍵選擇“頻道”菜單的選項。
3. 按 ▶ 鍵或 ENTER 鍵進入子菜單。

自動搜台

1. 按 ◀、▶鍵來選擇“開始”或“取消”。
2. 按ENTER鍵來確認開始進行自動搜台或取消自動搜台，進行自動搜台將自動搜索電視頻道。

1. 自動搜台結束後，所有搜到的節目頻道，將會自動保存起來。
2. 在自動搜台過程中，你還可以按 “EXIT” 鍵來選擇退出搜台菜單。

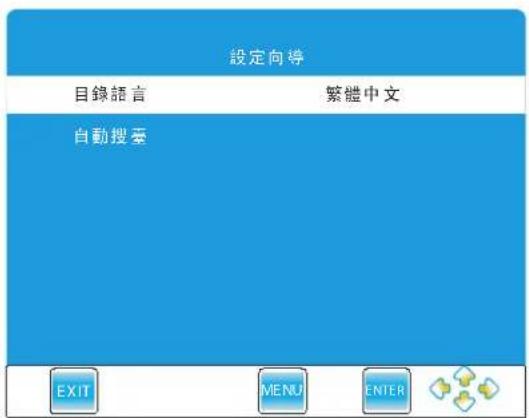

注意：如果是首次設置時，將自動彈出設定指導菜單。

數字電視手動搜台（僅在數碼電視信號源輸入時才有效）

在手動搜台下，可以一個接一個地搜索節目頻道。

1. 按 ◀鍵或 ▶鍵選擇頻道。
2. 按 ENTER 鍵開始搜台。
3. 當搜到一個頻道節目，則停止搜台，該頻道將被保存為當前頻道號，如果你不喜歡該頻道節目，那麼你可以按鍵或鍵繼續搜。台
4. 按 “EXIT” 鍵退出搜台。

電視手動微調（僅在電視模式下有效）

如果發現某頻道比較差，你可以調整該頻道頻率，可能會改善畫面質量和音質。

保存到：按 ◀ ▶鍵選擇把當前頻道保存在1-100之間的頻道。

彩色系統：不能被選擇。

音頻系統：按 ◀/▶ 鍵選擇伴音制式：I→DK→BG

收視頻道：當前收視頻道號。

搜台：按 ◀ 鍵從高頻到低頻搜台，按 鍵從低頻到高頻搜台。

微調：按 ◀/ ▶鍵進行頻率微調。

跳：按 ◀ 键確認或返回跳。台 台功能

頻率：顯示當前頻道頻率。

1. 按 ▲鍵或者 ▼鍵選擇菜單選項。
2. 按 ◀鍵或者 ▶鍵去調整該選項中的參數。
3. 按紅色鍵保存該參數。
4. 按 “EXIT” 鍵退出菜單。

節目設置

1. 按 ▲鍵或 ▼鍵選擇該菜單選項。
2. 按紅色鍵刪除頻道。
3. 按綠色鍵對頻道重新命名

注意：只有TV頻道才能重命名，按鍵或鍵選擇字符，再按▲鍵或▼鍵來改變字符。

1. 按黄色鍵去移動頻道選項的位置。
   注意：電視節目清單裡的選項只能在此清單中移動。
2. 按藍色鍵設置跳過頻道(即用CH+或CH-選台時不會被選中，只有直接輸入數字才會被選中)。
3. 按 “FAV” 鍵來設定常看的頻道。

数据透视中图报告

UHF CH 21 474MHz

請選擇頻道然後

按键搜臺

差標準好

电话手册咨询

存储到 1

彩色制式 PAL

伴音制式

當前頻道 1

搜索

微調

跳臺 確認

頻率 44.00 MHz

项目成果

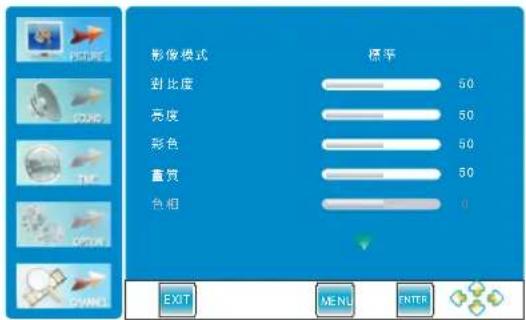

1. 按 “MENU” 鍵後，再按 ▼ 或 ▲ 鍵選擇 “影像” 菜單選項。
2. 按ENTER鍵或 ▶ 鍵選擇 “頻道” 菜單的選項。
3. 按 ▶ 鍵或ENTER鍵進入子菜單。

影像模式：按◀鍵或▶鍵選擇圖像模式：標準→柔和→自訂→動態.(此功能在多媒體模式下無效)對比度：按◀鍵和▶鍵來調整圖像對比度的數值。

亮度：按◀鍵和▶鍵來調整圖像亮度的數值。

彩色：按◀鍵和▶鍵來調整圖像色彩的濃度。

畫質：按◀鍵和▶鍵調整圖像的清晰度

色相：按◀鍵和▶鍵來調整色相（僅在NTSC制式下有效）。

色溫：按◀鍵和▶鍵來選擇色溫模式:自訂→冷色 標準 暖色

寬熒屏:按◀鍵和▶鍵選擇畫面比例模式:滿屏 原始 自動 全景 放大1→放大 →→ → 2

雜訊抑制：按◀鍵和▶鍵選擇雜訊抑制模式：自動關→低→標準→高

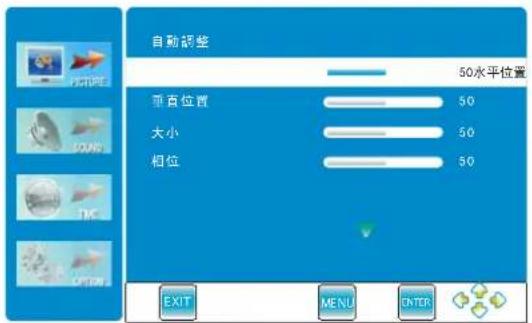

屏幕設置（只在電腦模式下出現）

1. 如下圖A所示，按▶鍵進入子菜單，如圖所示。

1. 按 ▲ 和 ▼ 鍵選擇標題欄。
2. 按◀ 和 ▶ 鍵對參數進行調整。
3. 按 “EXIT” 键退出。

聲音

1. 按 “MENU” 鍵後，再按▼或▲鍵選擇時間菜單。
2. 按▲或▼鍵選擇菜單選項。

聲音模式：按◀和▶鍵選擇聲音模式：標準→音樂-電影→運動自訂.(此功能在多媒體模式下無效)

EQ：按▶鍵彈出子菜單.(EQ僅在“自訂”聲音模式下可調整)如下所示:

平衡：按◀和▶键调整左右喇叭的音频输出。

自動音量調整：按 ◀ 或 ▶ 鍵打開或關閉自動音量調整功能。

環繞聲：按◀或▶鍵打開或關閉環繞聲功能。

SPDIF輸出：按◀或▶鍵選擇PCM，關，AC3。（此功能僅可在數碼電視模式下使用）

時間

1. 按 “MENU” 鍵後，再按▲或▼鍵選擇時間菜單。
2. 按ENTER鍵或者▶鍵進入時間子菜單。
3. 按▲、▼鍵選擇菜單標題欄。

時鐘：

自動讀取數碼電視時鐘顯示

睡眠關機：按 ◀或 ▶鍵設定睡眠關機時間：

關→10分鐘→20分鐘→30分鐘→60分鐘→90分鐘→120分鐘→180分鐘→240分鐘

選項

1. 按 “MENU” 鍵後，再按 ▼或 ▲鍵選擇 “選項” 菜單。
2. 按 ▶ 鍵或者ENTER鍵進入“選項”子菜單。

目錄語言：按 ◆或 ▶鍵選擇目錄語言：繁體中文→英文

目錄消失時間：按 ◆或 ▶鍵選擇目錄停留時間：關 →5秒→10秒→15秒→20秒→30秒→45秒→60秒

目錄透明度：按 ◀或 ▶鍵調整目錄透明度：關→25 %→50%→75%→100%

軟體升級：按 ▶鍵或者 ENTER 鍵彈出確認軟件升級的對話框，選擇 確認 圖標，並單擊ENTER進行軟件升級，但能升級的前提條件是必須要有生產廠家給相同格式相同命名的軟鍵（注意：不推薦使用本功能，如需使用，請聯繫銷售商或廠家。）件。

工廠設定：按ENTER 鍵或者▶鍵彈出確認工廠復位的對話框，按和鍵進行選擇確認圖標，單擊ENTER 鍵確認進行工廠復位。工廠復位成功後，必須重新搜台。按 MENU然後按 EXIT 鍵退出。鍵返回，

主要按键

電子節目指南(僅在數碼電視模式下有效) 按“EPG”鍵顯示電子節目指南。

你可以查到後7天內的節目信息。（相關信息來源於廣播）

按 ▲ 或 ▼ 鍵選擇頻道。按 ◀ 和 ▶ 鍵或黃色鍵選擇時間。

按 “INFO” 鍵查看節目情況。

多媒體

1. 按 “MENU” 鍵後，再按 或 鍵選擇 “多媒體”（僅在多媒體信號源下才能選擇到多媒體圖標）。
2. 按 ▲或 ▼鍵選擇菜單各選項。
3. 按 ▶ 或 ENTER 键確認或進入子菜單。

圖片播放速度：按 “MENU” 鍵彈出菜單，按鍵或鍵▼

選擇選項。按 ◀或 ▶鍵選擇圖片播放

慢 中 快速度：

重複：按 “MENU” 鍵彈出菜單，按鍵或鍵選擇選項。

按 ◀ 或 ▶ 鍵選擇重複模式：全部→選擇→無

多媒體界面操作：

1. 按 SOURCE 鍵彈出信號源輸入選擇菜單。“ ”
2. 按 ▲或 ▼鍵選擇“多媒體”，然後按鍵或者ENTER 鍵進入多媒體界面。

多媒體

1. 按◀或▶鍵選擇圖片、音樂、電影和文本文件的圖標，然後按ENTER鍵進入。

圖片

1. 按◀或者▶鍵選擇“圖片”圖標。
2. 按ENTER 鍵進入子菜單。

1. 按 ◀、▶、▲、▼ 鍵選擇圖片文件，按 ENTER 鍵打開文件；按 ▲和 ▼鍵選擇圖片，按 ENTER 鍵選擇，再按一次 ENTER 鍵取消選擇。確認
2. 按 ▲ 或 ▼ 鍵瀏覽圖片，入下圖所示：

圖片

1. 按ENTER 鍵選定好要播放的圖片，再按ENTER 鍵一次取消選擇。
2. 按 “PLAY” 鍵播放圖片, 如右下圖所示:

“PAUSE”鍵：按“PAUSE”鍵暫停播放圖片。

“STOP”鍵：按“STOP”鍵停止播放。

“NEXT”、“PREV”: 按 “PREV” 鍵或者 “NEXT” 鍵播放上一張或下一張圖片。

“EXIT”鍵：按“EXIT”鍵退出。

1. 按 ◀ 和 ▶ 鍵選擇 “MUSIC” 圖標。
2. 按ENTER鍵進入音樂界面圖片，如下圖所示：

1. 按 ▲和 ▼鍵選擇 文件。音樂

2. 按ENTER 鍵打開文件夾。音樂

3. 按 ▲或 ▼鍵選擇試聽音樂，然後按ENTER鍵選定音樂（作為選擇音樂上下曲用），再按ENTER鍵可取消選定。

4. 按 “PLAY” 鍵進入音樂播放器并播放已選定好的 音 樂 ， 如 下 圖 所 示 ：

按 ▲ 和 ▼ 鍵選擇要播放的曲目，然後按ENTER 鍵播放。

音樂

“PAUSE”鍵：按“PAUSE”鍵暫停播放音樂。

“PLAY”鍵：按“PLAY”鍵播放音樂。

“STOP”鍵：按“STOP”鍵停止播放，並返回上一層菜單。

“PREV”鍵:按“PREV”鍵播放上一曲歌曲。

“NEXT”鍵：按“NEXT”鍵播放下一曲歌曲。

“EXIT”: 按 “EXIT” 鍵直接退出，但是可以通過按 “EXIT” 鍵退出後，再去選擇播放圖片，就可以實現音樂和圖片同時播放。

電影

1. 按 ◀、▶、▲、▼ 鍵選擇電影節目。

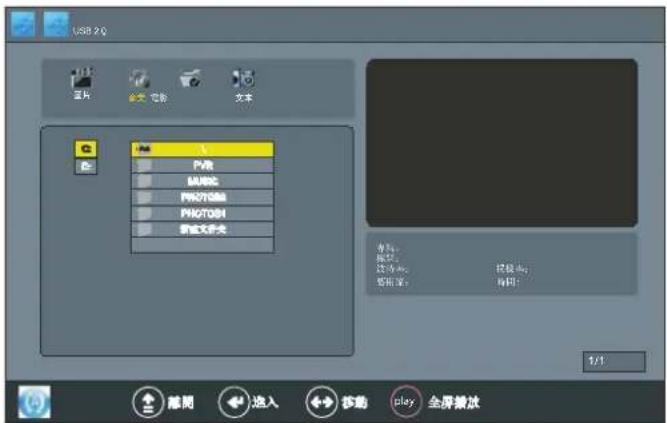

2. 按ENTER鍵進入電影圖片界面，如下圖所示：

按 ▲ 和 ▼ 鍵選擇文件，然後按ENTER鍵進入，如下圖所示：

1. 選擇 “Path” 圖標，然後按 ENTER 键彈出來選擇對話框，再按◀和▶鍵選擇“選擇”或“取消選擇”圖標，再按 ENTER 键確認選擇全部電影或取消全部選擇。
2. 按 ▲或 ▼鍵選擇視頻文件，然後按ENTER鍵確認選定，再按ENTER鍵一次取消選定。
3. 按 “PLAY” 鍵播放電影；按 “PAUSE” 暫停播放；按 “PREV” 鍵和 “NEXT” 鍵播放上下部電影；按 “REV” 鍵和 “FWD” 鍵快退快進；按 “STOP” 鍵和 “EXIT” 鍵停止播放並返回。
4. 選擇 “up Folder” 圖標, 然後按ENTER 鍵返回上一層菜單。
5. 按 “EXIT” 鍵退出。

文本

按◀鍵和▶鍵選擇“文本”圖標，然後按ENTER鍵進入文本菜單介面，如下圖所示：

1. 按 ▲或者 ▼鍵選擇 圖標，然後按ENTER 鍵彈出來選擇對話框，再按 和 鍵選定
   “選擇和取消選擇圖標，然後再按ENTER鍵確認選擇全部的文件或取消選定全部的文件。
2. 按◀或者▶鍵選擇文本文件，然後按ENTER鍵打开文件。或者選擇 Up Folder 圖標, 再按 ENTER鍵確認返回上一層菜單。
3. 按 ▲和 ▼鍵選擇文件，然後按ENTER 鍵確認。
4. 按 PLAY 鍵打開文本文件，如圖所示

按 FWD 鍵 查看下一頁。

按 REV 鍵 查看上一頁。

按 STOP 鍵或者 EXIT 鍵返回。

1. 按 EXIT 鍵退出。

一、設置錄影任務：

1、在數碼電視通道下，按下EPG按鍵將顯示各個頻道的節目列表。

2、按◀▶▲▼按鈕選擇想要錄影的節目，按下REC按鍵，將進入錄影菜單：

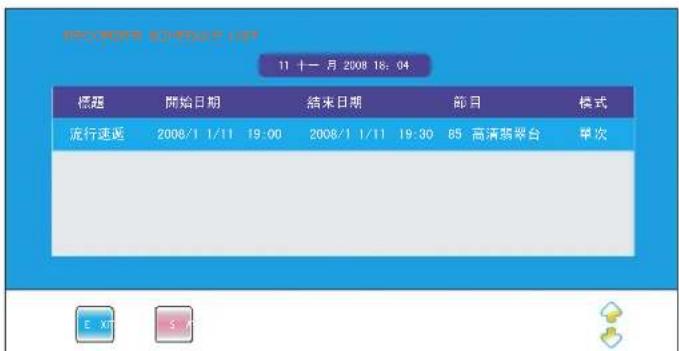

3、在錄影菜單下，按綠色鍵可以查看已經設置的任務列表：

4、在錄影菜單下，按ENTER鍵將添加新的任務到任務列表中。

二、在整機待機的狀態下，系統將自動進行錄影。

注意: 外部USB設備必須處於連接狀態。

如果外部USB設備為首次連接到電視機，須進行格式化建立DVR系統，進入OPTION菜單選擇DVR文件系統選項，按ENTER或▶進入：

    subgraph A
        D["输入按钮"] --> E["输入按钮"]
        E --> F["输出按钮"]
    end

    subgraph B
        G["选择温度完成"] --> H["输出完成"]
        H --> I["输出完成"]
    end

    subgraph C
        J["输入按钮"] --> K["输入按钮"]
        K --> L["输出按钮"]
    end

    subgraph D
        M["输入按钮"] --> N["输入按钮"]
        N --> O["输出按钮"]
    end

    subgraph B
        P["输入按钮"] --> Q["输入按钮"]
        Q --> R["输出按钮"]
    end

    subgraph C
        S["输入按钮"] --> T["输入按钮"]
        T --> U["输出按钮"]
    end

    subgraph D
        V["输入按钮"] --> W["输入按钮"]
        W --> X["输出按钮"]
    end

    subgraph B
        Y["输入按钮"] --> Z["输入按钮"]
        Z --> AA["输出按钮"]
    end

    subgraph C
        AB["输入按钮"] --> AC["输入按钮"]
        AC --> AD["输出按钮"]
    end

    subgraph D
        AE["输入按钮"] --> AF["输入按钮"]
        AF --> AG["输出按钮"]
    end

    subgraph B
        AH["输入按钮"] --> AI["输入按钮"]
        AI --> AJ["输出按钮"]
    end

    subgraph C
        AK["输入按钮"] --> AL["输入按钮"]
        AL --> AM["输出按钮"]
    end

    subgraph D
        AN["输入按钮"] --> AO["输入按钮"]
        AO --> AP["输出按钮"]
    end

    subgraph B
        AQ["输入按钮"] --> AR["输入按钮"]
        AR --> AS["输出按钮"]
    end

    subgraph C
        AT["输入按钮"] --> AU["输入按钮"]
        AU --> AV["输出按钮"]
    end

    subgraph D
        AW["输入按钮"] --> AX["输入按钮"]
        AX --> AY["输出按钮"]
    end

    subgraph B
        AZ["输入按钮"] --> BA["输入按钮"]
        BA --> BB["输出按钮"]
    end

    subgraph C
        BC["输入按钮"] --> BD["输入按钮"]
        BD --> BE["输出按钮"]
    end

    subgraph D
        BF["输入按钮"] --> BG["输入按钮"]
        BG --> BH["输出按钮"]
    end

    subgraph B
        BI["输入按钮"] --> BJ["输入按钮"]
        BJ --> BK["输出按钮"]
    end

    subgraph C
        BL["输入按钮"] --> BM["输入按钮"]
        BM --> BN["输出按钮"]
    end

    subgraph D
        BO["输入按钮"] --> BP["输入按钮"]
        BP --> BQ["输出按钮"]
    end

    subgraph B
        BR["输入按钮"] --> BS["输入按钮"]
        BS --> BT["输出按钮"]
    end

    subgraph C
        BU["输入按钮"] --> BV["输入按钮"]
        BV --> BW["输出按钮"]
    end

    subgraph D
        BX["输入按钮"] --> BY["输入按钮"]
        BY --> BZ["输出按钮"]
    end

    subgraph B
        BY1["输入按钮"] --> BY2["输入按钮"]
        BY2 --> BY3["输出按钮"]
    end

    subgraph C
        BY3["输入按钮"] --> BY4["输入按钮"]
        BY4 --> BY5["输出按钮"]
    end

    subgraph D
        BY5["输入按钮"] --> BY6["输入按钮"]
        BY6 --> BY7["输出按钮"]
    end

    subgraph B
        BY7["输入按钮"] --> BY8["输入按钮"]
        BY8 --> BY9["输出按钮"]
    end

    subgraph C
        BY9["输入按钮"] --> BY10["输入按钮"]
        BY10 --> BY11["输出按钮"]
    end

    subgraph D
        BY11["输入按钮"] --> BY12["输入按钮"]
        BY12 --> BY13["输出按钮"]
    end

    subgraph B
        BY13["输入按钮"] --> BY14["输入按钮"]
        BY14 --> BY15["输出按钮"]
    end

    subgraph C
        BY15["输入按钮"] --> BY16["输入按钮"]
        BY16 --> BY17["输出按钮"]
    end

    subgraph D
        BY17["输入按钮"] --> BY18["输入按钮"]
        BY18 --> BY19["输出按钮"]
    end

    subgraph B
        BY19["输入按钮"] --> BY20["输入按钮"]
        BY20 --> BY21["输出按钮"]
    end

    subgraph C
        BY20["输入按钮"] --> BY21
        BY21 --> BY22["输出按钮"]
    end

    subgraph D
        BY21["输入按钮"] --> BY22
        BY22 --> BY23["输出按钮"]
    end

    subgraph B
        BY22["输入按钮"] --> BY23
        BY23 --> BY24["输出按钮"]
    end

    subgraph C
        BY23["输入按钮"] --> BY24
        BY24 --> BY25["输出按钮"]
    end

    subgraph D
        BY24["输入按钮"] --> BY25
        BY25 --> BY26["输出按钮"]
    end

    subgraph B
        BY25["输入按钮"] --> BY26
        BY26 --> BY27["输出按钮"]
    end

    subgraph C
        BY26
        BY27
        BY28
        BY29
        BY30
        BY31
        BY32
        BY33
        BY34
        BY35
        BY36
        BY37
        BY38
        BY39
        BY40
        BY41
        BY42
        BY43
        BY44
        BY45
        BY46
        BY47
        BY48
        BY49
        BY50
        BY51
        BY52
        BY53
        BY54
        BY55
        BY56
        BY57
        BY58
        BY59
        BY60
        BY61
        BY62
        BY63
        BY64
        BY65
        BY66
        BY67
        BY68
        BY69
        BY70
        BY71
        BY72
        BY73
        BY74
        BY75
        BY76
        BY77
        BY78
        BY79
        BY80
        BY81
        BY82
        BY83
        BY84
        BY85
        BY86
        BY87
        BY88
        BY89
        BY90
        BY91
        BY92
        BY93
        BY94
        BY95
        BY96
        BY97
        BY98
        BY99
       退出 = 输入信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / 输出信号源 / Output Signal |

三、如何播放已錄節目（僅在數字電視節目中可用）

播放所錄製的文件：

按下遙控器的DVR. LIST按鈕，可進入錄製文件清單。如圖所示：

按黃色按鍵，可以根據文件名稱、頻道號或者時間進行排序。

按▲▼鍵可選擇所需的文件，按右鍵▶或INFO按鈕可顯示文件的信息。

按▲▼鍵選擇所需的文件，并按ENTER鍵開始播放。

在文件播放的過程中，按Ⅱ暫停鍵可以暫停播放，再次按下PLAY可以恢復播放。

文件播放結束后，系統將自動回到之前觀看的DTV節目。

聲明：OSD菜單僅供參考，請以實物為準。

1. YPbPr/HDMI

分辨率	場頻(H z)
480i	60
480p	60
720p	60
1080i	60
1080P	60

2.VGA

分辨率	場頻(Hz)
1440*900	60
1024*768	60
800*600	60
640*480	60

產品型號	24E100SQB	22E100SQB
螢幕尺寸	23.6"	21.53"
解析度	1920×1080
可視角度	160°	170°
亮度	250 cd/m2	250 cd/m2
對比度(標準)	800:1	1000:1
反應時間	3ms	5ms
電視制式	DMB-TH;PAL
伴音制式	BG;DK;I
電源輸入範圍	交流 100~240V/頻率 50/60Hz
消耗功率	≤48W	≤48W
輸入端子	天線輸入端×1
	HDMI輸入端×2
	S端子輸入×1
	YPbPr輸入端×1 L/R×1
	VGA×1
	VGA 音頻輸入端×1
	USB輸入端×2
	DC 電源輸入端×1
	AV輸入端×1 L/R×1
輸出端子	同軸音頻輸出端×1
附件	說明書×1
	遙控器×1
	AC 電源轉換器×1
	電池×2
	保修卡×1
情況	解釋/解決方法
畫面
沒有影像(螢幕是黑的)也沒有聲音。	檢查天線 / 訊號線的連接情形。將電視連接到交流電源插座,然後開啓電源開關。如果指示燈點亮紅色,按 Power 鍵。
發生殘影,或者出現雙重影像。	檢查天線 / 訊號線的連接情形。檢查天線 / 繳線的位置和方向。
只有雪花和噪訊出現在螢幕上。	檢查天線 / 繳線是否破損或彎折。檢查天線 / 繳線的使用壽命是否已經達到限度。(正常使用情況為3至5年,在海邊使用時為1至2年)。
影像扭曲 (出現虛線或條紋)。	電視要遠離電子噪訊來源,例如,汽車、摩托車、吹風機或光學設備。安裝選用設備時,要在選用設備與電視之間保留一些空間。檢查天線 / 訊號線的連接情形。天線 / 有線電視的訊號線要與其他連接訊號線保持距離。
觀賞電視頻道時畫面或聲音有噪訊。	檢查天線 / 訊號線的連接情形。
螢幕上出現微小的黑點 或亮點。	畫面由圖元構成。螢幕上的若干微小黑點或亮點(畫素)並不代表是故障的表示。
來自連接到各輸入端子的設備影像未以彩色顯示,或者是以不規則的彩色顯示。	檢查各輸入端子插孔的連接情形,並檢查各個插孔是否牢牢地插在各自的插孔中。
來自連接設備的影像沒有出現在螢幕上。	開啓連接的設備。檢查訊號線的連接情形。按 Source 鍵顯示輸入清單,然後選擇您要的輸入。不保證所有 USB 裝置都能夠操作。而且操作可能因爲 USB 裝置的功能和播放的視訊而有所不同。
聲音
影像很好,但是沒有聲音。	按 Vol +/- 或 Mute 鍵。檢查聲音訊號線 L/R 連接情況以 Super Audio CD 或 DVD-Audio 使用 HDMI 輸入時,DIGITAL AUDIO OUT (COAXIAL) 可能不會輸出音頻訊號。
頻道
您無法選擇您要的頻道。	在數位 / 類比模式之間切換,然後選擇要觀賞的數位 / 類比電視頻道。
有些頻道空白。	這些頻道僅供鎖碼 / 付費服務觀賞。請向付費電視服務公司訂購。只用於資料的頻道 (沒有畫面或聲音)。關於傳送內容的詳細資訊,請聯絡頻道業者。
您無法觀賞數位頻道。●	請聯絡當地的安裝業者,看看您的地區是否提供數位傳輸。●升級至有更高增益的天線。●檢查天線/纜線是否太舊破損或彎折。
一般
電視自動關閉(電視進入待機模式)。	●檢查“睡眠關機”是否啟用。
遙控器沒有作用。●更換電池。
HDMI設備不能被識別。	●確認您的設備與HDMI控制相容。
不是所有有線電視頻道都能收到。	●請聯絡相關有線頻道業者

Table of Contents

香港九龍長沙灣道 833 號長沙灣廣場二期 506 室
