| 产品类型 | 便携式外置蓝光刻录机 |
| 品牌 | 先锋（Pioneer） |
| 型号 | BDR-XD07TB |
| 尺寸（长 x 宽 x 高） | 135 x 135 x 14 毫米 |
| 重量 | 250 克 |
| 电源 | USB 端口（5V，1.5A） |
| 接口 | USB 3.0 Type-C |
| 蓝光读取速度 | 6倍 |
| 蓝光写入速度 | 6倍（BD-R） |
| DVD读取速度 | 8倍 |
| DVD写入速度 | 8倍 |
| 支持格式 | BD-R、BD-RE、DVD±R、DVD±RW、CD-R、CD-RW |
| 兼容操作系统 | Windows 10、11；macOS 10.12 或更高版本 |
| 包装内容 | 刻录机、USB 线缆、快速入门指南、软件 |
| 主要功能 | 支持蓝光、DVD 和 CD 的读取与刻录；兼容 Labelflash |
| 保养与清洁 | 使用干燥柔软的布擦拭；避免使用液体 |
| 安全 | 请勿暴露于潮湿或冲击环境；在平坦表面上使用 |
| 备件与可维修性 | 联系先锋客服获取备件；由专业人员维修 |
| 一般信息 | 2年保修；日本制造 |
常见问题 - BDR-XD07TB PIONEER
用户关于以下问题的提问 BDR-XD07TB PIONEER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 汽车 免费PDF格式！查找您的手册 BDR-XD07TB - PIONEER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 BDR-XD07TB 品牌 PIONEER.
用户手册 BDR-XD07TB PIONEER
感謝您購買 Pioneer 的產品。請在使用本產品之前，詳細閱讀本操作手冊中所有警告、注意、備註及其它重要安全資訊。請於使用本產品之前閱讀整本操作說明，以獲取其它重要資訊，例如法規資訊、軟體授權資訊、產品註冊資訊、維修資訊，以及製造商的有限保固資訊。
警告
本機不防水。為防止起火或觸電事故，請勿將本機置放於任何盛裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、濺水、雨中或潮濕環境中。
D3-4-2-1-3_A1_Zhtw
操作環境
操作環境溫度與溼度：
+5 ℃ 至 +35 ℃ (+41 ℃ 至 +95 ℃)；小於85 %RH（勿堵塞冷卻孔）
請勿在通風不良處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。
D3-4-2-1-7c*_A1_Zhtw
使用措施
- Pioneer對於因使用本產品或因本產品故障所導致之任何資料損失，或直接或間接損害概不負責。本公司強烈建議您定期備份所有重要資料。
• 請勿侵犯各國制定的著作權法。欲使用本裝置燒錄受著作權保護之材料前，請務必徵得各著作權擁有者之同意，若未事先徵求同意而逕行燒錄受著作權保護之材料者，將可能受到違法處罰。Pioneer對於使用者於使用本產品時，做出未經授權即複製受著作權保護
·之材料而導致違法之行為，不承擔任何責任或義務。
本文內所有提及之公司、產品及系統名稱，包括未加註（TM）或（®）符號之部分，均屬其各自所有者之註冊商標。
危險－打開時會產生可見與不可見的雷射輻射，請避免直接暴露於光束中。
重要
等邊三角形內帶有箭頭的閃電符號，其目的為警告使用者，注意本產品機殼內未絕緣的「危險電壓」，避免造成觸電的危險。
小心
有觸電的危險 請勿打開
注意
為避免觸電危險，請勿拆卸上下蓋（或背面板），以避免觸電或受傷，機內無任何可供維修使用的零件，若需維修服務請聯絡專業維修人員。
等邊三角形內的驚嘆號，旨在提醒使用者注意本機所附帶之操作及維護等相關重要說明。
D3-4-2-1-1_A1_Zhtw
注意
本產品為第一級雷射產品，依雷射產品的安全性規範 IEC 60825:2014，但本產品具有高於第一級之雷射二極體。為確保其安全性，請勿移動任何機蓋或嘗試接觸本機內部。 請向專業技術人員尋求協助服務。 下列注意標籤需貼於您的機組上。
第一級雷射產品
位置：内置驅動器頂部及外安裝箱後部
位置：機體底部
D58-5-2-2b*_A1_Zhtw
注意：若不遵守本章所述方式進行使用、控制、調整或執行程序，可能會造成有害的輻射影響。
注意：若同時使用本產品與光學儀器，可能會造成眼部傷害。
對於可插入式設備，外接插座請安裝在設備附近，以便能夠方便卸下。
使用者須知：
未經授權即變更或修改本產品，使用者將可能喪失操作設備之權利。
Blu-ray Disc
是藍光光碟協會的註冊商標。
是DVD Format/Logo Licensing Corporation的商標。
安全說明
為確保人身安全並發揮最佳的光碟機運轉性能，請詳閱並遵照以下安全指示。
閱讀及妥善保存說明 — 請詳細閱讀本燒錄機隨附之操作及使用說明。
清潔 請以沾淨的拭布擦拭表面即可，勿使用液化噴霧式清潔劑或含酒精的清潔產品。
水與潮溼－請勿在附近有水或其他液體之處操作本燒錄機，或將其置於該處。
安裝 — 請勿將本產品置於不穩固的手推車、腳架或桌上。這樣做，本產品將會掉落而造成嚴重損壞。
通風－底部的通風口可使本產品冷卻及正常運作，請勿堵塞或蓋住任一通風孔，亦不可將本產品放在床鋪或地毯上，以免堵住通風口。除非設有良好的通風措施，否則本產品不可安裝於嵌入式設備內。
操作 — 內部有光碟在旋轉時，請勿移動、提升本驅動器或改變其方向。
環境－請勿在灰塵多、高溫及溼度較高之處使用，亦不可在震動的環境下操作。
電源－本燒錄機僅能與建議的電源連接，若您不確定可使用何種電源，請洽詢經授權的 Pioneer 代表。
電源線保護－欲拔除電源線時，請握住插頭而非電源線，手部潮溼時請勿碰觸電源線或插頭，以免造成短路或觸電。電源線不可與其它物品纏繞糾結，或將物品壓在電源線上，也不要將電源線放置於走道上。
物品與液體滲入－請勿將任何物品插入本產品內，也不能讓任何液體滲入或濺灑在本產品上。
凝結－將產品從低溫環境移到較溫暖的環境時，請先靜置一至二小時後再行使用，以避免產生溼氣。
維修服務－打開外蓋將會使您暴露在危險的電壓下，因此若需維修時，請洽經授權的 Pioneer 維修代表。
發生需維修之損壞時－發生下列情形時，請拔除電源插頭，並洽詢合格的維修人員：
- 電源線、插頭、底部受損時
- 液體潑濺到產品
· 產品遭到雨淋或水潑 - 若依本說明操作後，本產品仍無法正常運作，僅可調整本說明所提及之控制裝置，請勿自行調整其它控制裝置，以免因不當調整造成損壞，並可要求合格的技術人員大範圍地維修本產品以恢復操作標準
- 常產品效能出現明顯落差時，即代表需要維修
關於 DualDisc 播放 DualDisc 是一種雙面光碟，一面含有 DVD 視頻／音頻等內容，另一面含有數位音頻資料等非 DVD 內容。非 DVD 音頻面不對應於 CD 音頻規格。因此，可能無法播放。DualDisc 媒體的 DVD 面可在本機上播放。關於 DualDisc 規格的詳情，請逕洽光碟製造商或經銷店。
- 請避免碰觸或刊傷光碟的訊號面 （光亮面）。
- 請以手持光碟邊緣或中心圓與光碟一邊的方式拿取光碟。
• 請勿在光碟上黏貼紙張或標籤。 - 請勿使用扭山或破裂的光碟，以免使燒錄機損壞。
- 請避免使用奇形怪狀的光碟，例如心型或多邊型。
- 請以軟布山內向外擦拭 （而非轉圓圈的方式）清除光碟上的灰塵或異物。
- 請勿使用錄音帶清潔劑或抗靜電物品，以免溶劑損及光碟。
不使用光碟片時，務必收藏在適當的收納盒內，並在使用前確切檢查燒錄面是否沾有髒汙或灰塵（尤其在訊號讀取面）。
進行燒錄或播放時，因燒錄格式或光碟實體狀態的不同，可能會無法播放某些光碟。
特性
| 最高寫入速度 * 最高讀取速度 * | |||
| BD-R | 6X | BD-ROM SL/DL | 6X |
| BD-R DL | 6X | BD-R | 6X |
| BD-R TL | 4X | BD-R DL | 6X |
| BD-R QL | 4X | BD-R TL/QL | 4X |
| BD-R (LTH) | 6X | BD-R (LTH) | 6X |
| BD-RE | 2X | BD-RE | 6X |
| BD-RE DL | 2X | BD-RE DL | 6X |
| BD-RE TL | 2X | BD-RE TL | 4X |
| M-DISC BD-R SL/TL | 4X | M-DISC BD-R SL/DL | 6X |
| M-DISC BD-R DL | 6X | M-DISC BD-R TL | 4X |
| DVD-R | 8X | DVD-ROM | 8X |
| DVD-R DL | 6X | DVD-ROM DL | 8X |
| DVD-RW | 6X | DVD-R | 8X |
| DVD+R | 8X | DVD-R DL | 8X |
| DVD+R DL | 6X | DVD-RW | 8X |
| DVD+RW | 8X | DVD+R | 8X |
| DVD-RAM | 5X | DVD+R DL | 8X |
| M-DISC(DVD) | 4X | DVD+RW | 8X |
| DVD-RAM | 5X | ||
| CD-R | 24X | M-DISC(DVD) | 8X |
| CD-RW | 24X | ||
| CD-ROM, CD-R, CD-RW | 24X | ||
* 使用 USB 2.0 埠時，BD 無法以 6 倍速寫入／讀取資料。
緩衝記憶體大小
4 MBytes （讀取／寫入）
介面
USB 3.0 與 2.0
光碟格式
| BD-ROM(單層/雙層)BD-R(單層/雙層/三層/四層)BD-RE(單層/雙層/三層)M-DISC BD-R(單層/雙層/三層)DVD-ROM(單層/雙層)DVD-Video(單層/雙層)DVD-RDVD-RWDVD+RDVD+RWDVD-RAM(非卡匣式),2.0、2.1、2.2版M-DISC (DVD) | CD-ROM Mode 1、2CD-ROM XA Mode 2(格式1,格式2)KODAK Photo CD(單區版與多區版格式)CD-Extra (CD PLUS)CD textCD-RCD-RW (MS/HS/US/US+)CD-DAVideo CD |
註
- 須使用特定的應用軟體才能燒錄上述格式。
- 特定的 BD、DVD 及 CD 寫入速度須使用可支援的光碟片。
- 在相同階段作業期間，同時寫入多張光碟片可能導致平均寫入速度下降。
- 需有 Pioneer 的驅動程式對 Quiet Drive 與 PureRead 特點進行配置。
https://pioneer.jp/support/download/index-e.html
僅燒錄時才支援 煤體。
介面

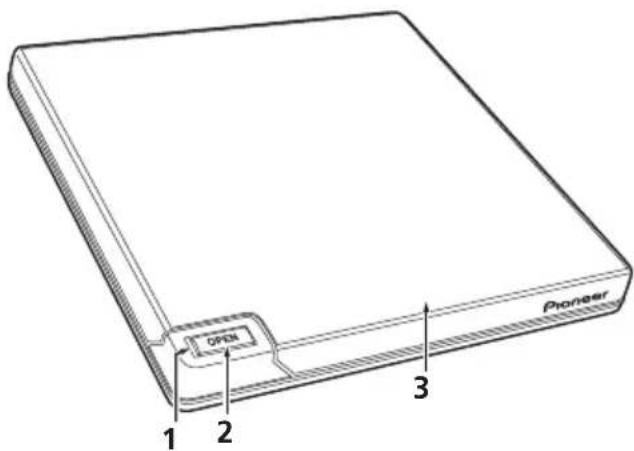

前 / 俯視圖
1 電源 / 忙碌指示燈
運作狀態指示如下：
電源開啟期間：微亮
讀/寫期間：全亮
光碟蓋開啟 / 關閉期間：微亮
2 O P 按鈕 N
按下以開啟光碟蓋。
* 如果這個裝置連接到 Mac，由於 macOS 的規格，您將無法使用此功能。
3 光碟蓋
按 OPEN 按鈕打開光碟蓋，然後僅將一張 BD、DVD 或 CD 光碟放在托盤上，標籤面朝上。輕輕關閉光碟蓋。
請勿手動強行打開光碟蓋。

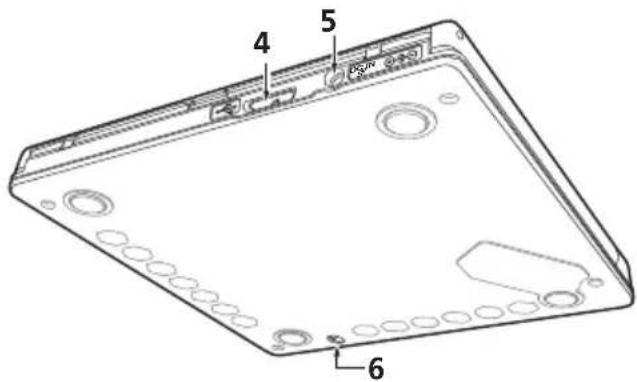

在電源關閉時使用強制開啟拉桿打開光碟蓋。
在燒錄機未開啟電源時用來打開光碟蓋。如果按下 Open 按鈕時，光碟蓋無法打開，請關閉燒錄機電源並等待大約一分鐘，直到光碟停止旋轉，再嘗試打開光碟蓋。在正常運作時，應使用 Open 按鈕打開光碟蓋。
注意
關於區域碼
- 區域碼最多可更改五(5)次，包括第一次的設定在內。請留意：第五次變更後將永遠無法變更。因此，除非迫於必要，請避免變更區域碼。
- 區域碼屬於 DVD 規範標準的一部分。然而，DVD 光碟片上的區域碼為非必要項目。沒有註明區域碼的 DVD 光碟片可在所有相容的播放器和／或應用程式中播放。
下載並安裝 CyberLink Media Suite （使用產品金鑰）
* 此為 Windows 專用應用程式。無法以 macOS 使用。
1 存取本手冊背面所示網站。
2 查看授權合約內容，並按一下「同意」以進入CyberLink網頁。
<< 下载 >>
1 存取下載網站後，請使用 CyberLink 會員電子郵件地址及密碼登入。
(若尚未註冊成為 CyberLink 會員，請按一下「立即加入會員」並註冊會員。)
2 登入後，將顯示產品金鑰輸入畫面。輸入提供的產品金鑰並按一下「送出」。
產品金鑰位於本手冊背面。
(16 字元金鑰印於標籤上。)
3 正確輸入產品金鑰後，將顯示下載下載程式的畫面。按一下下載連結，以下載下載程式。
* 重新下载下载程式
在下載網站上註冊產品企鑰後，會傳送電子郵件至您註冊的 CyberLink 會員電子郵件地址。
產品企鑰註冊 30 天內，可透過電子郵件內的連結重新下載下載程式。
<< 安装 >>
1 將磁碟機連接到 Windows 電腦。
2 執行下載的檔案，以開始下載程式。
3 下載完成後，對話方塊內將會顯示安裝訊息。按一下「安裝」以啟動安裝程式。
（即使未按下「安裝」，安裝程式也會在1分鐘後自動啟動。）
4 安裝程式啟動後，請依照安裝程式上的說明安裝產品。

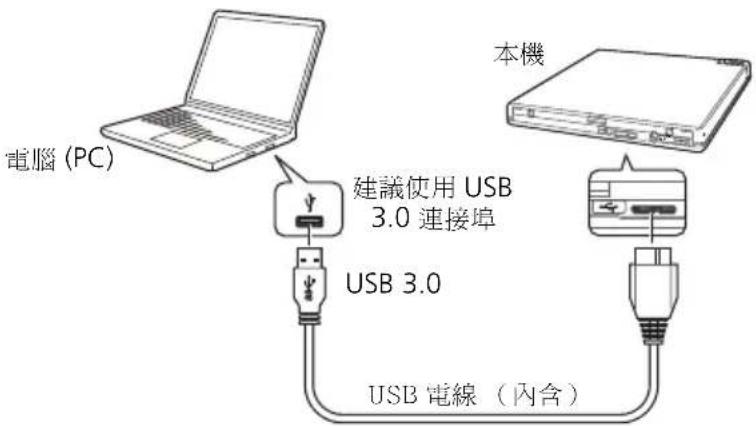

連接
本產品可支援熱拔插功能。請將本機連接於隨附的 USB 線。
1 請確認電腦上是否有可用的 USB 埠。
2 在開機進入 Windows? 或 Mac 作業系統後，請使用隨附的 USB 線將本機連接至電腦。
注意
• 傳輸資料時請勿斷開 USB 線。
- 電腦啟動中或本機進行任何作業時請勿斷開 USB 線。
註
- 建議連接到 USB 3.0 連接埠，因為當 USB 3.0 傳輸線連接到 USB 2.0 連接埠時，連線的性能標準會被限制在 USB 2.0。
- 本產品可與 USB 1.1 埠相容，但無法提供最佳的效能。
• 透過 USB HUB 連接本機或使用未經指定的電線無法保證正常運轉。
操作
當您的 PC 安裝隨附的軟體應用程式時，本機可寫入光碟。如果 PC 或作業系統不支援該軟體，則寫入會失敗。
開始寫入光碟
1 連接隨附的 USB 傳輸線。
2 開啟 PC。
3 按 OPEN 按鈕，用手輕輕提起光碟蓋。
* 如果這個裝置連接到 Mac，由於 macOS 的規格，您將無法使用此功能。
4 將光碟放入托盤中，標籤面朝上。
5 輕輕關閉光碟蓋。
6 啟動光碟燒錄應用程式。
結束寫入工作階段
1 退出光碟燒錄應用程式。
2 按 OPEN 按鈕，用手輕輕提起光碟蓋。
* 如果這個裝置連接到 Mac，由於 macOS 的規格，您將無法使用此功能。
3 取出光碟。
4 輕輕關閉光碟蓋。
5 關閉 PC。
- 鎖定機構釋放後，須將光碟蓋完全打開方能再次關閉。
手動打開光碟蓋
如果光碟機蓋無法開啟且已用盡所有其他方法，請使用強制開啟拉桿取出光碟。
1 關閉 PC。
2 等待光碟停止旋轉。
3 滑動強制開啟拉桿以打開光碟蓋。
4 輕輕開啟光碟蓋並取出光碟。
警告
為防止人身傷害和機體損壞，請勿在光碟旋轉時強行打開光碟蓋。
需求的環境依據您的作業系統和應用程式有所不同。
針對作業系統和應用程式的問題解答，請洽詢各軟體製造商諮詢服務處。
Blu-ray Disc、BDXL、Blu-ray Disc與BDXL標誌是藍光光碟協會（Blu-ray Disc Association）的商標。
Windows 是微软公司在美國與其他國家的註冊商標。
Mac、Mac 標誌、Mac OS、OS X、macOS、Sierra 和 Mojave 是蘋果公司在美國與其他國家的商標。
在此所使用的其他公司與產品名稱可能是其各自公司的商標或註冊商標。
規格
方向 此燒錄機為水平使用。
光碟片尺寸 12 cm/8 cm
(本產品不支援非標準形狀的光碟，例如名片形、菱形等)
(驅動器不支援8cm轉接器。)
資料傳輸速率 * 光碟髒污或損壞時，會對傳輸速率造成影響。
| 資料讀取(持續) | BD | 最大21.06 MBytes/秒 |
| DVD | 最大8.64 MBytes/秒 | |
| CD | 最大3.24 MBytes/秒 | |
| 資料寫入(持續) | BD | 最大21.06 MBytes/秒(6X BD-R) |
| DVD | 最大8.64 MBytes/秒(8X DVD-R) | |
| CD | 最大3.24 MBytes/秒(24X CD-R) |
存取時間／搜尋時間 （隨機平均值）
| 存取時間 | BD-ROM | 210 ms |
| DVD-ROM | 200 ms | |
| CD-ROM | 190 ms | |
| 搜尋時間 | BD-ROM | 190 ms |
| DVD-ROM | 180 ms | |
| CD-ROM | 170 ms |
電源
待機 0.5 W
DC 輸入接頭
重量（只限於驅動器）....0.23 kg（Typ.）
操作温度 +5℃至+35℃
操作溼度 5% 至 85%（未凝結）
儲存溫度 -40℃至+60℃
儲存溼度 5% 至 90%（未凝結）
配件
操作手冊 （本手冊）
USB 傳輸線（Type A）....1
註
如為求改良而修改規格設計，恕不另行通知。
服
先鋒產品售後務服
請聯絡您購買產品的經銷商或配銷商安排售後務（包括保固條件）
或取得其他資訊。若無法獲得必要資訊，請聯絡以下先鋒了公司（地區維修總部）。
請勿未事先聯絡徑自將您的產品寄至以下公司地址進行維修。
澳洲
週一至週五 上午9點至下午5點（東部標準時間）
其他地區
PIONEER HIGH FIDELITY TAIWAN CO., LTD.
114 台北市內湖區瑞光路407號8樓
S022_A_Zhtw
若產品附有 RoHS 標記，代表該產品符合臺灣“電機電子類設備降低限用化學物質含量標準 (CNS 15663)”。
標準中規定之“限用物質含有情況標示”內容，可進入以下網址取得
URL: http://www.pioneer-twn.com.tw/p7-download2.asp
© 2019 日本先鋒公司。
版權所有。
產品金鑰註冊 30 天內，可透過訊連科技寄送之電子郵件內的連結重新下載下載程式。
