DH38SS - 电锤 HiKOKI - 免费用户手册

产品类型	旋转锤
品牌	HiKOKI
型号	DH38SS
电源输入	950 W
电压	220 V ~
空载转速	620 /min
满载冲击率	2800 /min
钻孔能力（混凝土）	38 mm
取芯钻头容量	105 mm
重量（不含电源线和侧手柄）	6.4 kg
侧手柄	包含
携带箱	包含（模压塑料）
安全离合器	内置
振动控制	侧手柄提供更好的握持
操作模式	旋转+锤击，仅锤击
推荐润滑剂	HiKOKI 电锤润滑脂 A
润滑脂更换间隔	每6个月
碳刷类型	自动停止型（磨损时更换）
工具柄类型	六角形（用于钻头和尖凿）
可选配件	钻头、取芯钻头、凿子、锚固适配器、锥柄适配器等。

常见问题 - DH38SS HiKOKI

如何在 DH38SS 旋转锤中安装工具钻头？

首先，清洁并润滑工具柄。按下按钮，提起工具保持器，并将其边缘钩在按钮上。将工具柄完全插入六角孔中，然后松开保持器以固定。拉动工具以确认已锁定。

如果按钮操作不顺畅，该怎么办？

使用金属丝清除出口处的污垢，然后涂抹润滑油并多次按下按钮，直到其自由移动。

如何在寒冷条件下进行预热？

将钻头尖端抵住混凝土，打开开关，让工具运行直至听到敲击声。牢固握住侧手柄和主体，以防止扭曲。

混凝土的正确钻孔技术是什么？

将钻头尖端对准钻孔位置，然后扣动开关扳机。不要施加过大压力，让工具自行工作。使用侧手柄进行控制。

如何使用自钻锚固适配器？

将自钻锚固件安装到适配器中。使用旋转锤钻一个基孔，用注射器清除灰尘，安装塞子，用手锤敲入锚固件。然后使用冲头钥匙分离锚固件。

如何安装和使用取芯钻头？

将取芯钻头安装到取芯钻头柄上（在螺纹上涂抹油以便于拆卸）。将钻头柄连接到旋转锤上。将中心销插入导向板并安装到取芯钻头尖端。轻轻压向表面，直到孔深达到约5毫米，然后移除中心销和导向板。

如何更换润滑脂？

每6个月，拆下曲轴箱盖，擦掉旧润滑脂，向曲轴箱内注入30克 HiKOKI 电锤润滑脂 A（低粘度型）。重新牢固安装盖子。

何时需要更换碳刷？

定期检查碳刷。如果磨损到极限或电机自动停止（自动停止型），请更换两个相同零件号的碳刷。松开尾盖螺丝，取下碳刷帽和碳刷，然后安装新的碳刷。

使用此旋转锤时应采取哪些安全预防措施？

始终佩戴耳罩和防尘口罩。使用侧手柄。握住工具的绝缘握持面，以避免在切割到隐藏电线时触电。使用后请勿立即触摸钻头，因为它会变得非常热。

如何维护电机和电源线？

保持电机绕组干燥且无油/水。如果需要更换电源线，请使用重型氯丁橡胶护套电缆 245IEC66 (YCW) 或等效产品。请由授权的 HiKOKI 服务中心进行维修。

用户手册 DH38SS HiKOKI

不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语 “电动工具” 指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。

1）工作场地的安全

a）保持工作场地清洁和明亮。

混乱和黑暗的场地会引发事故。

b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c）让儿童和旁观者离开后操作电动工具。

注意力不集中会使操作者失去对工具的控制。

2）电气安全

a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

b）避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接地会增加电击危险。

c）不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击危险。

d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击危险。

e）当在户外使用电动工具时，使用适合户外使用的外接软线。

适合户外使用的软线将减少电击危险。

f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器(RCD)。

使用RCD可减小电击危险。

3）人身安全

a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b）使用个人防护装置。始终佩戴护目镜。

安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。

c）防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。

手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。

d）在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e）手不要伸展得太长。时刻注意立足点和身体平衡。

这样在意外情况下能很好地控制电动工具。

f）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件中。

g）如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。

使用这些装置可减少尘屑引起的危险。

4）电动工具使用和注意事项

a）不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安全。

b）如果开关不能接通或关断工具电源，则不能使用该电动工具。

不能用开关来控制的电动工具是危险的且必须进行修理。

c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。

这种防护性措施将减少工具意外起动的危险。

d）将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。

电动工具在未经培训的用户手中是危险的。

e）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。

许多事故由维护不良的电动工具引发。

中文

f）保持切削刀具锋利和清洁。

保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险。

5）维修

a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。

这样将确保所维修的电动工具的安全性。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

电锤使用安全警告

1. 戴好耳罩。

暴露在噪声中会引起听力损伤。

1. 使用随工具提供的辅助手柄。

操作失手会引起人身伤害。

1. 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。

2. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。

3. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电缆或导管。

4. 使用电锤时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会将孔钻歪，甚至会造成危险。

5. 佩戴防尘口罩

不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的身体健康。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

为降低伤害风险，用户必须阅读使用说明书

规格

电压 220 V	~
输入功率 950 W
能力	钻头:38 mm取心钻具:105 mm
空载转速 620 /min
满载锤击率 2800 /min
重量(不带电源线和侧柄) 6.4 kg

标准附件

除了主机（1 台）外，产品包中还包括表中所列的附件。

壳体(塑料模制品)1
侧柄			1

选购附件（分开销售）

○ 穿孔钻（旋钻+锤击）

(1) 钻头 (六角柄)

总长：280，400，505 mm

外径：16，19，22，25，28，32，38 mm

○ 锚栓孔钻（旋钻+锤击）

(1) 钻头 (锥柄)

外径：11，12，14.3， 14.5, 17.5, 21.5 mm

(2) 锥柄附加器

中文

锥柄附加器 适用钻头
莫氏锥度(1号)	钻头(锥柄)外径:11,12,14.3,14.5,17.5mm
莫氏锥度(2号)	钻头(锥柄)外径:21.5mm
A号-锥度	锥柄附加器有A和B两种锥度,可任意选择。但与之匹配的钻头不予供应。
B号-锥度

○ 大径孔钻（旋钻+锤击）

(2) 取心钻具 (3) 取心钻柄(带导板)(1) 中间销

(1) 中间销

● 适用于 38 mm 至 105 mm 的取心钻具。
● 适用于 32 mm 和 35 mm 的取心钻具。

注：

不能用于 25 mm 或 29 mm 的取心钻具。

(2) 取心钻具

● 外径 25, 29, 32, 35, 38, 45, 54, 64, 79, 94, 105 mm (带导板，不适用于 25 mm 或 29 mm 的取心钻具)

(3) 取心钻柄

● 适用于 38 mm 以上的取心钻具。
● 适用于 35 mm 以下的取心钻具。
○ 锚栓工件（适用于自钻锚栓）。

(1) 锚栓附加器 (适用于旋钻 + 锤击)

锚栓尺寸：

○ 混凝土钻孔
○ 钻开锚栓孔
○ 粉碎混凝土，凿平，挖掘，切屑（与选购件配合使用）

作业之前

1. 电源

确认所使用的电源与工具铭牌上标示的规格是否相符。

1. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具将出其不意地立刻转动，从而招致严重事故。

1. 延伸电缆

若作业场所移到离开电源的地点，应使用负载量足够、铠装合适的延伸线缆，并且要尽可能地短些。

1. 如何安装工具

注：

对于诸如尖钻头和冷凿之类的工具，请只使用日立牌原装产品。

(1) 先将工具柄擦净，然后将润滑油或机油涂抹于工具柄上。(图 1)
(2) 按下按钮, 向箭头方向 Ⓐ 轻轻抬起夹持器。如图 2 所示, 按动按钮并使其固定, 以便挂住夹持器边缘。
(3) 从按钮上松开手指，再向箭头方向A抬起夹持器。 注：

第 1 次当夹持器抬起时，从按钮上松开手指。如果按钮保持压下状态，夹持器的边缘和手指接触，则夹持器不能抬起。

(4) 将工具柄全部插入前盖六角孔内。
(5) 将夹持器复位卡紧工具。

润滑油或机油

图 2

中文

(6) 试拉工具以确认其被完全锁定。

注：

按相反的次序拆除。

当按钮没有顺畅动作时

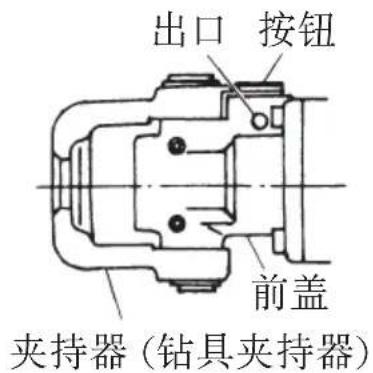

当按钮没有顺畅动作时，用金属丝等从内部通过出口清除污垢，然后注入润滑油并多次按下按钮使其动作舒畅。（图 3）

图3

使用手提电锤的方法

注：

使用工具之前，请确定侧柄中的翼形螺栓已正确锁紧。

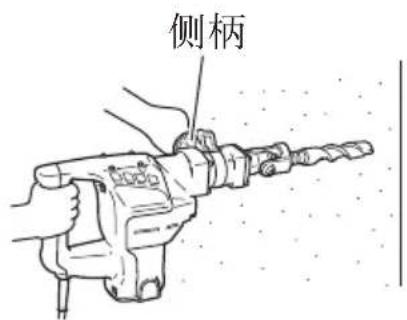

1. 钻孔方法 (图 4)

(1) 把钻头放到钻孔位置，然后拉动开关触发器。
(2) 电锤只需稍按压，让切屑能自由排出即可，无需用力推压。

图 4

注意！

本机内装有滑动离合器，钻头碰到钢筋等硬物时，钻头会突然停止转动。这时，机身会因反冲力而转动。因此，进行作业时，必须牢牢握住侧柄和主柄。

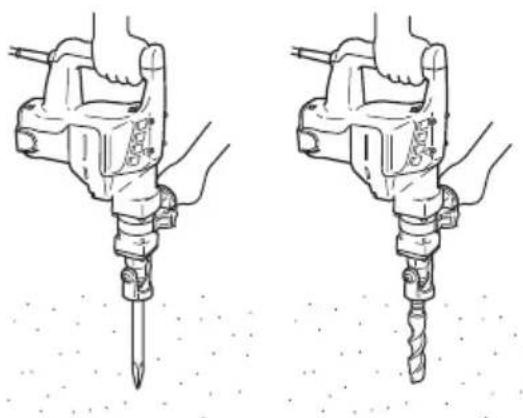

1. 凿平和破碎 (图 5)

把钻头放到凿平和破碎的作业位置上，利用手提电锤自重进行作业。

作业时，无需用力推压。

1. 加热 (图 6)

在寒冷地区，本装置的润滑油润滑系统可能需要加热。

使钻头前端触及混凝土表面，打开开关开始加热。注意，在听到钻击声后才使用本装置。

在进行加热作业时，请用双手稳稳地握住侧柄和钻体，并小心不要因钻头被卡住而使您的身体倾斜。

使用自钻锚栓进行钻孔和打入作业

使用锚栓附加器和锥柄附加器等选配附件。

1. 使用旋锤锚栓附加器时

(1) 把自钻锚栓安装于锚栓附加器 (图 7)。
(2) 接通开关，用自钻头栓钻开基孔（图 8）。开始钻孔时，应使电锤稍微倾斜，以确定孔位。
(3) 用喷射器清除切屑后，把塞子安装于锚栓尖端，然后用手槌打入锚栓。
(4) 打入锚栓后，用扳键使锚栓分离 (图 9)。
(5) 用手锤或钳子，使锚栓锥形脱扣分离 (图 10)。

注意！

锥形部脱扣后将飞弹出来，所以应注意脱扣方向，以免发生事故。

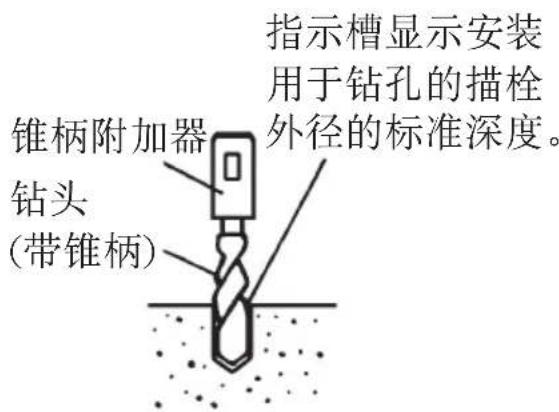

1. 使用锥柄附加器时(图 11)

(1) 把钻头连同锥柄一起安装于锥柄附加器。
(2) 接通开关进行钻孔，直到到达标示槽的孔深为止。
(3) 用喷射器清除屑尘后，把塞子装配于锚栓尖端，用手锤或钳子打入锚栓。

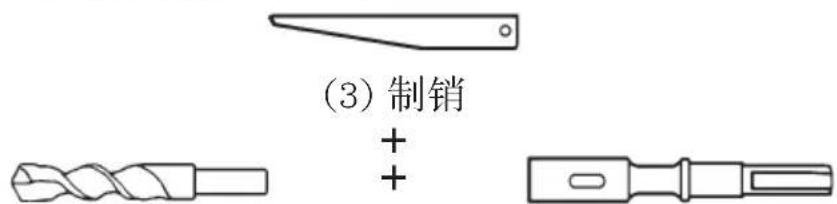

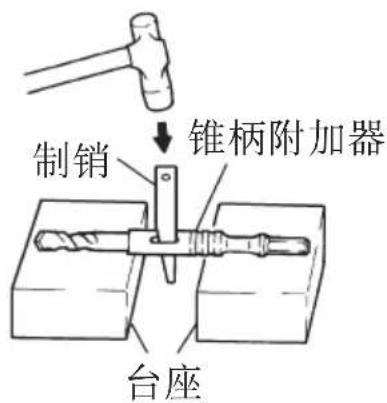

(4) 要卸下钻头 (带锥柄) 时, 请将制销插入锥柄转接器槽, 并在停止时用手锤支撑锤击制销头。(图 12)

Illustration of a hand using a tool to dig or press over a surface (no text or symbols)

图 10

图 11

塞子

打入自钻锚栓后， 将此部分卸掉。

图 7

图8

图 9

图 12

操作取心钻具的方法

使用取心钻具，可以钻开大口径孔和盲孔。这时候，应使用取心钻具用选购附件（如中间销和取心钻柄）。以便顺利开展作业。

1. 安装

注意！

安装取心钻具之前，应从电源插座拆除电线插头。

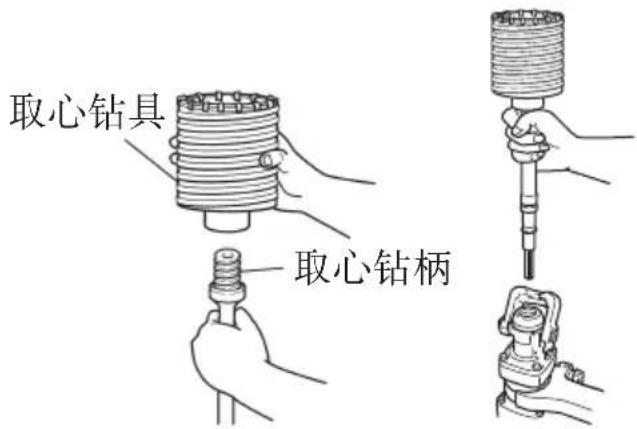

(1) 把取心钻具安装于取心钻柄。(图 13)
在此之前，应注油到取心钻柄的螺纹部，使拆卸时更为容易。
(2) 把取心钻柄安装于手提电锤主体。其方法与装配钻头和尖钻头时一样。(图 14)

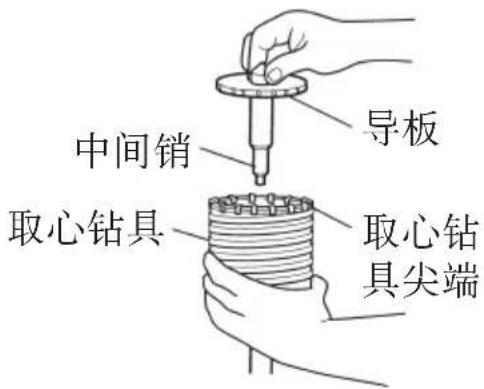

(3) 把中间销插入导板，直到尽头为止。
(4) 将导板的凹陷部配套于取心钻具尖端。导板左、右转动而使凹陷部位置移动。这时候，即使钻具朝下导板也不会滑脱。(图 15)

2. 钻孔

(1) 把插头插入电源插座。
(2) 中间销里装有弹簧。垂直而平稳地把它压附于墙壁和地板面上，使取心钻具尖端全面地接触，然后开始钻孔作业。(图 16)
(3) 当孔深到达约 5 mm 时，孔位就固定下来。此时，可从取心钻具拆下中间销和导板，然后继续进行作业。

注意！

拆除中间销和导板时，必须先从电源插座拆卸插头。

3. 拆卸取心钻具

从手提电锤下取心钻具，用一手握住取心钻具，以手锤强力敲打取心钻柄的六角形大柄头部份2至3次，使圆头螺钉松开，手提电锤就易于拆解。(图17)

图 13 图 14

图15

该机具有全气密结构以防尘和润滑油漏失。因此该机可以长期不注油运转。更换润滑油方法如下：

1. 润滑油更换周期

在购入后每用了六个月应更换润滑油。请到最近的指定的日立代理店更换润滑油。不得不自己更换润滑油时，请按下列顺序进行。

2. 润滑油的更换方法

注意！

更换润滑油前应先关上电源并拔下电源插销。

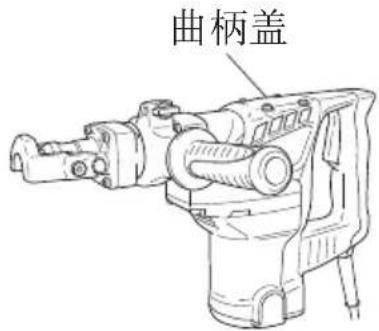

(1) 取下曲轴罩并除净里面的润滑油。(图 18)
(2) 向曲轴壳内注入 30 克日立电锤润滑油 A (标准附件，贮存在软管中)。
(3) 更换润滑油后，正确地装上曲轴罩。

注：

日立电锤润滑油 A 是一种低黏度型润滑油。如有必要，请从经授权的日立维修服务代理店购买。

图 18

维护和检查

1. 工具检修

当使用变钝的工具时会降低效率并可能使电动机出现故障，因此刚一发现就立即磨快或更换该工具。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。

3. 电动机的维护

电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾湿。

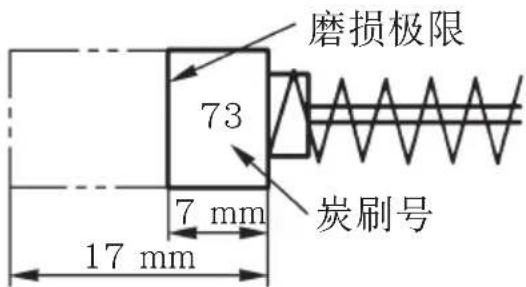

4. 检查炭刷 (图 19)

电动机里的炭刷是一种消耗品。炭刷一旦使用到磨损极限，电动机就会出现各种障碍；如果所使用的炭刷是“自停式”，电动机将自动地停止转动。遇到上述情况，应立即换上与图上代号一致的新炭刷。此外，炭刷应经常保持干净状态，以保证能在刷握里自由滑动。

图 19

中文

5. 更换炭刷

松开其两个固定螺丝并拆下罩盖，然后取下炭刷罩和炭刷。更换炭刷后，请拧紧炭刷罩并拧紧两个固定螺丝以安上罩盖。

6. 维修零部件一览表

注意！

日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。

当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给经日立公司授权的维修中心，将有助于维修或保养工作。

在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。

● 供电电缆线

本电动工具应采用性能不低于重型氯丁橡胶 245IEC66（YCW）型电缆线更换。

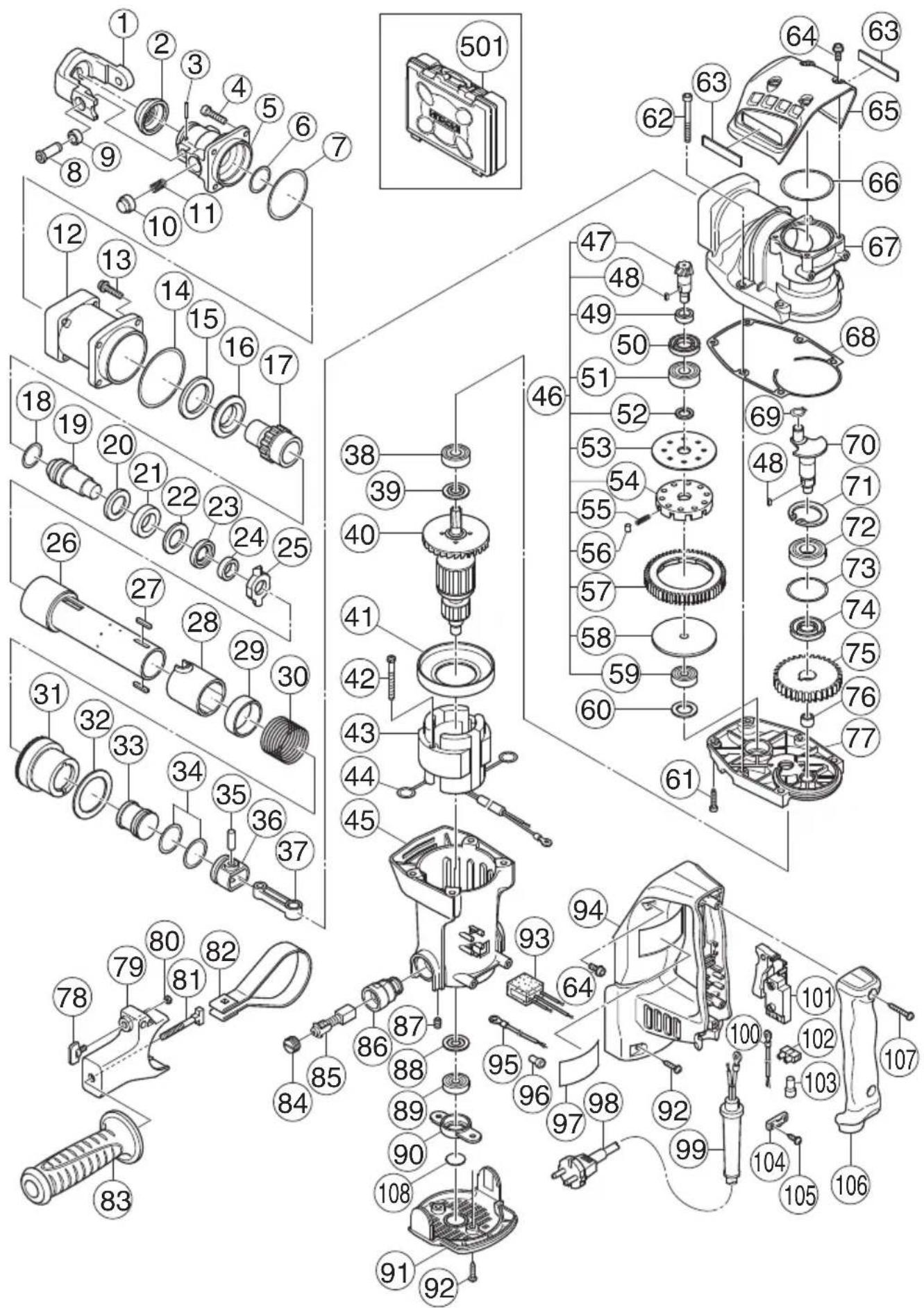

维修零部件一览表

上海市闵行区浦江工业园区三鲁路3585号7幢3楼

制造商

福建日立工机有限公司

福建省福州市福兴投资区湖塘路

Hitachi Koki Co., Ltd.

707

编号：C99177426 F

发行日期：2017年7月

中国印刷
