产品类型	旋转锤
品牌	HiKOKI
型号	DH40SC
输入功率	1050 W
空载转速	0 – 400 min⁻¹
冲击能量 (EPTA)	8.0 J
钻头柄	SDS-Max
钻孔能力 (混凝土)	40 mm (1-9/16 英寸)
钻孔能力 (钢材)	13 mm (1/2 英寸)
钻孔能力 (木材)	32 mm (1-1/4 英寸)
重量 (不含电源线)	8.5 kg (18.7 磅)
总长	490 mm (19-5/16 英寸)
电源	有线, 120 V 或 230 V (视地区而定)
振动控制	内置防振系统
安全离合器	是, 扭矩限制离合器
变速	是, 带速度拨盘
正反转	是, 正/反转开关
服务与维护	建议定期清洁和润滑; 详情请参阅手册
备件可用性	可通过授权的 HiKOKI 服务中心购买
附带配件	侧手柄, 深度限位器, 润滑脂, 携带箱 (可能有所不同)

常见问题 - DH40SC HiKOKI

HiKOKI DH40SC 的额定功率是多少？

HiKOKI DH40SC 的输入功率为 1050 W，为混凝土和砖石中的重型钻孔和凿削任务提供足够的功率。

DH40SC 使用什么类型的钻头？

此旋转锤接受 SDS-Max 柄钻头。该系统确保高效的动力传输和快速的钻头更换，适用于钻孔和凿削。

如何更换 DH40SC 上的凿子或钻头？

要更换钻头或凿子，首先确保工具已拔下插头。拉回工具前部的 锁定套筒，插入新钻头直到卡入，然后松开套筒锁定到位。请始终使用随附的 钻头润滑脂 以获得最佳性能。

DH40SC 需要什么维护？

定期维护包括使用后 清洁工具、使用随附的润滑脂 润滑钻头柄 以及定期 检查碳刷。此外，保持 通风口 畅通以防止过热。

DH40SC 有安全离合器吗？

是的，DH40SC 配备有 安全离合器，如果钻头卡住，它会断开驱动，减少突然的扭矩反作用，提高用户安全性。

DH40SC 可以用于凿削吗？

当然可以。DH40SC 具有 可选择的操作模式，允许您在旋转钻孔、锤钻和 仅凿削 之间切换。对于凿削，选择适当模式并使用带 SDS-Max 柄的凿子钻头。

混凝土中的钻孔能力是多少？

使用硬质合金钻头时，DH40SC 在混凝土中的 最大钻孔能力 为 40 mm (1-9/16 英寸)。使用取芯钻头时，可以实现更大直径。

DH40SC 的重量是多少？

工具重量约为 8.5 kg (18.7 磅)，不含电源线。这个重量有助于吸收重型使用时的振动，但可能需要双手操作。

如何在 DH40SC 上反转方向？

反转开关 位于扳机上方。向左推为正转（钻孔），向右推为反转（例如，取出卡住的钻头）。切换前务必等待电机停止。

在哪里可以找到 DH40SC 的备件？

授权的 HiKOKI 服务中心 提供 DH40SC 的原装备件。您可以在 HiKOKI 网站上找到最近的服务中心或联系当地经销商。始终使用 原装零件 以保持性能和安全。

用户手册 DH40SC HiKOKI

使用说明书
Handling instructions

目次

电动工具通用安全警告 2 作业之前 8

电动锤钻安全警告....4 当按钮没有顺畅动作时....9

其它安全警告....4 使用方法....10

符号....5 怎么样使用取心钻具....12

规格....5 更换润滑油....13

标准附件....5 维护和检查....13

选购附件（分开销售） 6 维修零部件一览表 15

用途....8

电动工具通用安全警告

警告！

阅读所有警告和所有说明。

不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语 “电动工具” 指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

1）工作场地的安全

a）保持工作场地清洁和明亮。

混乱和黑暗的场地会引发事故。

b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c）让儿童和旁观者离开后操作电动工具。

注意力不集中会使操作者失去对工具的控制。

2）电气安全

a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

b）避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接地会增加电击危险。

c）不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击危险。

d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击危险。

e）当在户外使用电动工具时，使用适合户外使用的外接软线。

适合户外使用的软线将减少电击危险。

f）如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。

使用RCD可减小电击危险。

3）人身安全

a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b）使用个人防护装置。始终佩戴护目镜。

安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。

c）防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。

手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。

d）在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e）手不要伸展得太长。时刻注意立足点和身体平衡。

这样在意外情况下能很好地控制电动工具。

f）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件中。

g）如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。

使用这些装置可减少尘屑引起的危险。

4）电动工具使用和注意事项

a）不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安全。

b）如果开关不能接通或关断工具电源，则不能使用该电动工具。

不能用开关来控制的电动工具是危险的且必须进行修理。

c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。

这种防护性措施将减少工具意外起动的危险。

d）将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。

电动工具在未经培训的用户手中是危险的。

e）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。

许多事故由维护不良的电动工具引发。

中文

f）保持切削刀具锋利和清洁。

保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险。

5）维修

a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。

这样将确保所维修的电动工具的安全性。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

电动锤钻安全警告

1. 请佩戴护耳罩。

暴露在噪声中会引起听力损伤。

1. 如果随工具提供辅助手柄，请使用。

操作失手会引起人身伤害。

1. 当在切削附件有可能碰到暗线或自身电线的场所进行操作时，只能通过绝缘握持面来握住电动工具。

切削附件碰到带电导线可能会使电动工具的外露金属零件带电并使操作者发生电击危险。

其它安全警告

1. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。
2. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电缆或导管。
3. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会将孔钻歪，甚至会造成危险。
4. 佩戴防尘口罩

不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的身体健康。

1. 安装工具

☐ 为避免意外事故，请务必关闭开关并拔下电源插头。
○ 当使用尖钻、钻头等工具时，请务必使用本公司原装配件。
☐ 清洁钻头的柄部分。然后用润滑油或机油涂抹柄部分。
6. 当马达正在旋转时无法通过按转速选择开关更改旋转速度。若要更改速度，请首先将工具关闭。
7. RCD

推荐始终使用额定剩余电流为 30mA 以下的剩余电流动作保护器。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

	为降低伤害风险,用户必须阅读使用说明书	n_0	空载转速
V	额定电压	--s/--s		运行时间/停机时间
A	电流	---/min		每分钟转动次数
W	瓦二类工具

规格

型式	DH40SC
电压 220 V	~
输入功率 1100 W
空载转速	620 /min
满载锤击率 2800 /min
容量	钻头: 40 mm取心钻具: 120 mm
重量 7.2 kg

标准附件

DH40SC 的附件请参见以下列表。

壳体(塑料模制品)(代码号371122)		1
侧柄		1
停止器(代码号971786)		1
电动锤润滑油A(代码号981840)		1

中文

选购附件（分开销售）

1. 穿孔钻（旋钻+锤击）

1. 锚栓工件（用于自钻式锚栓）

- 锚栓附加器（适用于旋钻+锤击）

锚栓尺寸 代码号
W1/4(20号)	985756
W5/16(25号)	985757
W3/8(30号)	985758
W1/2(40号)	985759
W5/8(50号)	985760

- 锚栓附加器（适用于锤击）

锚栓尺寸 代码号
W3/8(30号)	981929
W1/2(40号)	981930
W5/8(50号)	981931

+

- 扳键

代码号 944574

1. 破碎（锤击）

● 尖凿

总长	柄型代码号
280 mm	圆形 981922
	六角形 980752
450 mm	圆形 981923
	六角形 980753

1. 开槽和饰边（锤击）

● 冷钻

总长 代码号

280 mm 981925

450 mm 981926

中文

7. 切柏油（锤击）

● 刀具

总长 宽度 代码号
280 mm 45	mm 981924

8. 挖掘

挖掘

代码号 956126

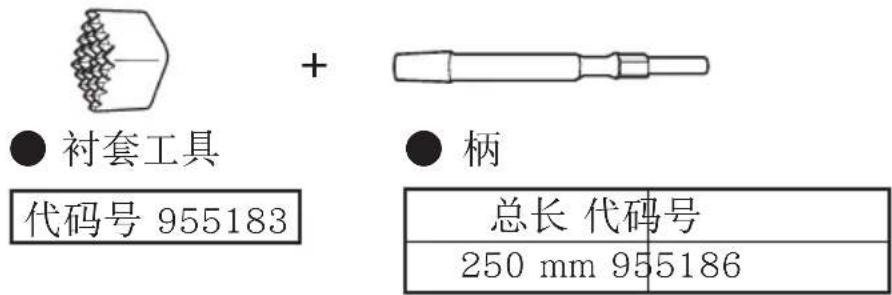

9. 表面粗加工（锤击）

用途

○ 钻开锚栓孔
○ 对混凝土钻孔
○ 混凝土破碎，凿平，挖掘，切屑

(部分用途需与选购件配合使用)

作业之前

1. 电源

确认所使用的电源与工具铭牌上标示的规格是否相符。

2. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具将出其不意地立刻转动，从而招致严重事故。

3. 延伸线缆

若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆。延伸线缆要尽可能地短些。

4. 检查插座

如果插头插入插座后非常松动，就必须对插座进行修理。

联系持证电工，进行妥善修理。

如果使用这样的问题插座，可能会引起过热现象，进而造成严重危害。

5. 确认环境条件

确认工作场所条件合适，且符合规定的预防措施。

6. 如何安装工具

注意！

对于例如钻头和尖钻等工具，请仅使用HiKOKI正品部件。

(1) 先擦净，然后将附带的润滑油（装于绿管中）涂于工具柄上（图 1）。
(2) 按下按钮, 向箭头方向 Ⓐ轻轻抬起夹持器。如图 2 所示, 按动按钮并使其固定, 以便挂住夹持器边缘。
(3) 从按钮上松开手指，再向箭头方向 A抬起夹持器。

注：

第 1 次当夹持器抬起时，从按钮上松开手指。如果按钮保持压下状态，夹持器的边缘和手指接触，则夹持器不能抬起。

(4) 将工具柄全部插入前盖六角孔内。
(5) 将夹持器复位卡紧工具。
(6) 试拉工具以确认其被完全锁定。

注：

按相反的次序拆除。

图 1

图 2

当按钮没有顺畅动作时

当按钮没有顺畅动作时，用金属丝等从内部通过出口清除污垢，然后注入润滑油并多次按下按钮使其动作舒畅。（图 3）

图 3

使用方法

1. 钻孔方法（图 4）

(1) 把钻头放到钻孔位置，然后拉动开关触发器。
(2) 锤钻只需稍按压，让夹具能自由排出即可，无需用力推压。

注意！

本机内装有滑动离合器，钻头碰到钢筋等硬物时，钻头会突然停止转动。这时，机身会因反冲力而转动。因此，进行作业时，必须牢牢握住侧柄和主柄。

2. 凿平和破碎（图 5）

把工具放到凿平和破碎的作业位置上，利用手提电动锤钻自重进行作业。 作业时，无需用力推压。

3. 安装挡块（图 6）

(1) 松开翼形螺栓，然后将挡块插入侧把手上的安装孔内。
(2) 根据孔深调节挡块位置，然后牢牢拧紧翼形螺栓。

4. 加热（图 7）

在寒冷地区，本装置的润滑油润滑系统可能需要加热。

使钻头前端触及混凝土表面，打开开关开始加热。注意，在听到钻击声后才使用本装置。

注意！

在进行加热作业时，请用双手稳稳地握住侧柄和钻体，并小心不要因钻头被卡住而使您的身体倾斜。

图6

(1) 将自钻式锚栓安装到锚栓附加器上 (图 8)。
(2) 接通开关，用自钻式锚栓钻出一个基础孔 (图 9)。
开始钻孔时，应使电锤稍微倾斜，以确定孔位。
(3) 用喷射器清除切屑后，把塞子安装于锚栓尖端，然后用手槌打入锚栓。
(4) 打入锚栓后，用扳键使锚栓分离 (图 10)。
(5) 用手锤或钳子，使锚栓锥形脱扣分离 (图 11)。

打入自钻式锚栓后，折断此部分。

图8

注意！

锥形部脱扣后将飞弹出来，所以应注意脱扣方向，以免发生事故。

图9

图10

(1) 将带有锥柄的钻头安装在锥柄转接器中。(图 12)
(2) 开启电源并钻一个基础孔。
(3) 使用洗涤器清洁灰尘后，将柱塞安装在锚端，然后将带有柱塞的锚钉入锚端，并用手动锤将锚钉入。

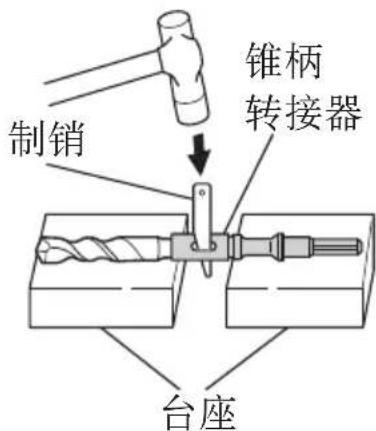

(4) 若要拆下带有锥柄的钻头，在锥柄转接器的缝隙中插入一个制销，将台座放置在电动锤钻下方并用手动锤敲击制销。（图 13）

图12

图13

怎么样使用取心钻具

镗穿大孔时，可使用取心钻具（轻载用）进行作业。这时候，必需使用选购件的中间销和取心钻柄。

1. 安装

注意！

应先确认电源开关是否切断，插头有无从电源插座拆除。

(1) 把取心钻具安装於取心钻柄（图 14）。润滑取心钻柄的螺纹，可使拆解更加容易。
(2) 把取心钻柄安装於电动锤钻（图 15）。
(3) 把中间销插入於导板上直到受挡阻为止。
(4) 把导板和取心钻具拼装起来，往右向或左向转动导板，直到朝下也不掉落（图 16）。

1. 怎么样进行钻孔（图 17）

(1) 把插头插接於电源插座。
(2) 中间销里装有弹簧。将其轻轻地笔直推入墙壁或地板。连接取心钻头尖端的全表面并开始操作。
(3) 钻到大约 5 mm 深度，钻孔位置即可确定。这时候，可存从取心钻具拆下中间销和导板。
(4) 过分用力不仅无助於作业，而且会损坏钻头的刀尖，缩短锤钻的寿命。

注意！

拆除中间销和导板时，应先切断开关，并从电源插座拆下插头。

1. 拆卸（图 18）

亦可从电动锤钻拆下取心钻柄，然后拿稳取心钻具，用手动锤强力锤击取心钻柄二至三次，让螺纹部松开，把取心钻具拆下。

图 16

此电动锤钻具有完全气密结构，可阻隔灰尘并防止润滑油泄漏。

因此，此电动锤钻可以很长一段时间内都不需要使用润滑油。请如下所述更换润滑油。

润滑油更换时间

购买本产品后，每 6 个月需要更换一次润滑油。在更换润滑油时，请离您最近的授权服务中心进行更换。

维护和检查

警告！

在维护和检查期间，一定要“切断”电源，并将插座上的插头拔掉。

1. 检查工具的刀头

使用变钝的工具时可能会使电动机出现故障并降低效率，因此发现磨损后就应立即更换或磨快工具的刀头。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。

警告！

使用螺钉松动的电动锤钻会导致危险。

3. 电动机的维护

电动机绕组是电动工具的“核心”。应注意切勿使其暴露于油或水中而令绕线受损和/或受潮。

4. 检查炭刷：(图 19)

电动机采用的炭刷为消耗性部件。已磨损或接近“磨损极限”的炭刷将导致电机发生故障。

装配自停式炭刷后，电机将自动停止。此时，请更换为与图示中相同炭刷号的新炭刷。

此外，经常保持炭刷清洁，确保炭刷在刷架内可顺畅滑动。

图19

注意！

若电动锤钻的炭刷超出磨损极限，则将导致电机损坏。

中文

○ 更换炭刷：

拧松两个固定螺钉并拆下后尾盖。拆下炭刷帽和炭刷。

更换炭刷后，拧紧炭刷帽和两个固定螺钉，安装后尾盖。

5. 更换电源线

如果需要更换电源线，则必须由此代理的生产厂商进行操作，以免发生危险。

6. 维修零部件一览表

注意！

HiKOKI电动工具的修理、改动和检查工作必须由HiKOKI授权服务中心来做。

在请求进行修理或进行其他维护时，如果将所述维修零部件一览表与要修理的工具一同送到HiKOKI授权服务中心，将会很有帮助。在电动工具的操作和维护期间，必须遵守每个国家制定的安全条例和标准。

维修零部件一览表

DH40SC

项目号	零件名称数量
1 定位器 1
2 避震器(B) 2
3 定位销 2
4 按钮 1
5 设置弹簧 1
6 侧把手 1
7 翼形螺栓 1
8 滚动销 D2×8 1
9 接口 1
10 螺帽 M6(10颗) 1
11 把手螺栓 1
12 防尘盖 1
13 滚动销 D4×20 2
14 密封内六角螺栓 M6×25 4
15 前盖 1
16 O型环 2
17 O型环 1
18 箍 1
19 内六角螺栓(附法兰)M6×25		4
20 汽缸箱 1
21 O型环(1AS-60)		1
22 避震器(B) 1
23 驱动器固定器		1
24 驱动器 1
25 驱动器垫圈		1
26 O型环(C)		1
27 第二锤头 1
28 避震器垫圈		1
29 避震器 1
30 避震器固定器		1
31 撞针 1
32 O型环 1
33 气缸 1
34 气缸键 2
35 锥形齿轮 1
36 止推垫圈 1
37 O型环 1
38 柱塞销 1

项目号	零件名称 数量
39	柱塞 1
40	连杆 1
41	风扇导架 1
42	内六角自攻螺丝 D5×55	2
43	定子架 2
44	橡胶衬套 2
45	刷端 2
46	定子总成 220V 1
47	外罩总成 1
48	炭刷帽 2
49	炭刷(1 对)	1
50	刷架 2
51	内六角固定螺丝 M5×8	2
52	垫圈(A)	1
53	滚珠轴承 1
54	轴承固定器	1
55	尘封 1
56	尾盖 1
57	自攻螺丝(附法兰)D5×20	4
58	噪声抑制器(V)	1
59	柱式终端 1
60	连接器 50092 1
61	铭牌 1
62	电线 1
63	线保护壳 D10.7	1
64	滚珠轴承 6201DDCMPS2L	1
65	防尘垫圈(B)	1
66	电枢 220V	1
67	内六角螺栓(附法兰)M5×16	2
68	把手 1
69	扳机 1
70	开关 1
71	把手盖 1
72	自攻螺丝(附法兰)D4×25	2
73	端子 1
74	内部电线 1

中文

项目号	零件名称数量
75	线夹1
76	自攻螺丝(附法兰)D4×16	2
77	曲轴箱1
78	密封内六角螺栓M6×454
79	滑动离合器总成1
80	小锥齿轮1
81	导向键3×3×81
82	螺塞1
83	油封(A)1
84	滚珠轴承6002DDCMPS2L1
85	垫圈1
86	垫圈(A)1
87	第二齿轮1
88	齿轮固定器1
89	弹簧(C)10
90	滚针10
91	垫片1
92	滚珠轴承629VV1
93	轴承垫圈(C)1
94	齿轮盖1
95	密封内六角螺栓M6×202
96	内六角螺栓(附法兰)M5	4
97	曲柄盖1
98	气缸O型环	1
99	曲柄轴1
100	导向键3×3×81
101	供D40孔使用的扣环	1
102	滚珠轴承6203DDCMPS2L	1
103	O型环(S-40)	1
104	油封(B)	1
105	毡垫(A)1
106	有帽螺丝1
107	阀	1
108	头档齿轮1
109	滚针轴承1
110	密封填料1
111	罩	1

项目号	零件名称 数量
112	内六角螺栓(附法兰)M5×12	1
501	箱	1
502	供电钻锤头(30G)使用的锤头润滑油(A)	1
503	制动器 1
