下载您的设备说明 电锤 免费PDF格式！查找您的手册 H41MB - HiKOKI 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 H41MB 品牌 HiKOKI.
用户手册 H41MB HiKOKI
使用电镐注意事项....4 作业之前....6
符号....4 如何使用电镐....7
规格....5 更换润滑油....7
标准附件....5 维护和检查....8
选购附件（分开销售） 5 维修零部件一览表 9
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语 “电动工具” 指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
1）工作场地的安全
a）保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c）让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2）电气安全
a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b）避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c）不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e）当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f）如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。
使用RCD可减小电击危险。
3）人身安全
a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b）使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
c）防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
d）在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e）手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g）如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。
使用这些装置可减少尘屑引起的危险。
4）电动工具使用和注意事项
a）不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b）如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d）将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
中文
f）保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5）维修
a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
使用电镐注意事项
- 戴好耳罩。
暴露在噪声中会引起听力损伤。
-
请使用随工具所提供之辅助握把，以免失控而造成人员受伤。
-
在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。
-
作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。
-
对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电缆或导管。
-
即使开关处于 ON（开启）位置、电机正在运转且锤头顶着拆除表面，电镐有时也可能不开始工作。在这些情况下，关闭开关，将锤头重新顶着拆除表面，然后开启和关闭开关。这应能使电镐开始工作。重复此过程几分钟，电镐将变热，此后切换到 ON-LOCK，电镐将工作。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
规格
| 电压 220 V | ~ |
| 输入功率 930 W | |
| 满载冲击率 3000 /min | |
| 重量(不带电源线) 5.1 kg |
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
混凝土粉碎、混凝土切削、开槽、棒切割与打桩。
应用例：
装配管道、敷设线缆、卫生设备安装、机械安装、给排水设施建设、室内装修、港口设施建设、其它土木工程施工。
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具将出其不意地立刻转动，从而招致严重事故。
3. 延伸电缆
若作业场所移到离开电源的地点，应使用容易足够、铠装合适的延伸线缆，并且要尽可能地短些。
4. 安装工具
注意！
请务必关上电源并从电源插座上拔下电源插销。
注：
当使用尖钻头及刀具等工具时,请务必使用本公司指定的纯正部件。
(1) 擦净工具柄。

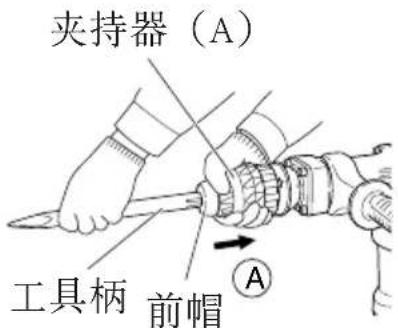

(2) 如图 1 所示，向 Ⓐ 方向拉夹持器（A），并将工具插入前帽的孔内。
(3) 在转动工具的同时调整槽的位置，使工具一直插到孔底。
(4) 将夹持器（A）复位，拉工具以确认已卡紧（图 2）
5. 确定工具的工作位置
本工具每次可转动 30 度，并可被固定于 12 级的位置。
(1) 如图 3 所示, 向A方向推夹持器 (B) 的情况下, 如果向 B方向转动夹持器 (B), 则可将刀刃角度随意地改变为任何所需的位置。
(2) 松开夹持器（B）并转动工具，以确认它已被完全卡紧。
6. 拆除工具
如 图 1 所示，拉夹持器（A）并拉出工具。
操作中请勿握持夹持器（A）。如果拉错，尖钻头可能会跳出。
如何使用电镐（图 4）
- 把钻头的尖端放入底座孔内之后，打开开关。
如果扳机已拉出并关闭，当松开扳机时，可以打开开关。
如果扳机的开关拉出时按止动片,即使手指从扳机上松开,开关仍然开着——这样便于连续操作。
要关闭开关，再次拉动扳机，止动片分离。

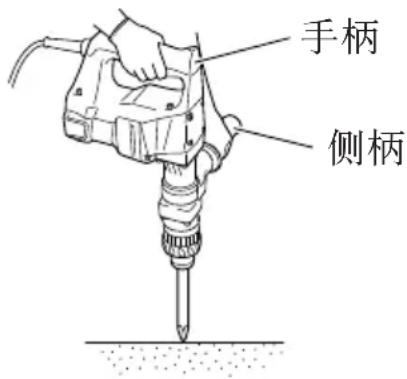

- 利用机器的重量并以双手紧握住电镐，操作员就能有效控制后续的反弹作用。
要以适当的速度开始工作。用力过猛将会降低效率。
图 4
注意！
长时间使用后,圆筒体会变热，因此请小心不要被烫伤手。
更换润滑油
该机具有全气密结构以防尘和润滑油漏失。因此，即使长期不更换润滑油也能使用本机。但是，为维持本机的使用寿命，请更换润滑油。更换润滑油方法如下：
- 润滑油更换周期
更换炭刷时（请参照维护和检查的第 4 项），请顺便检查一下润滑油的剩余量。必须请就近的日立指定代理店更换润滑油。
不得不自己更换润滑油时，请按下列顺序进行。
- 润滑油的更换方法
注意！
更换润滑油前应先关上电源并拔下电源插销。
(1) 卸下曲柄盖并擦掉内部的旧润滑油。（图 5）
(2) 向曲柄室加入 35 克（以能遮盖住连接杆为基准） 日立牌电镐润滑油 A。
(3) 更换润滑油后，请将曲柄室安装牢固。
图 5
注意！
日立牌电镐润滑油 A 为低黏度型。当润滑油损耗时请向指定的日立代理店购买。
维护和检查
1. 工具检修
当使用变钝的工具时会降低效率并可能使电动机出现故障，因此刚一发现就立即磨快或更换该工具。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。
3. 电动机的维护
电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾湿。
4. 检查炭刷（图 6）

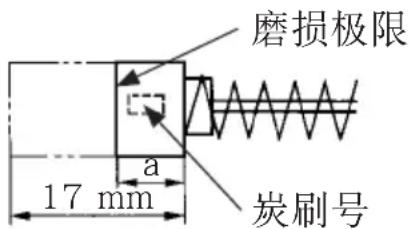

电动机里的炭刷是一种消耗品。炭刷一旦使用到磨损极限，电动机就会出现各种障碍；如果所使用的炭刷是“自停式”，电动机将自动地停止转动。遇到上述情况，应立即换上与图上代号一致的新炭刷。
此外，炭刷应经常保持干净状态，以保证能在刷握里自由滑动。
5. 更换步骤
松开固定螺丝拆下尾罩，拆下炭刷罩和炭刷，更换炭刷后不要忘记拧紧炭刷罩和尾罩。
必须更换电源线时，应由日立公司授权的维修中心来更换，以避免安全危险。本电动工具的电源线损坏时必须更换成由维修组织特别准备的电源线。
7. 维修零部件一览表
注意！
日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给经日立公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。

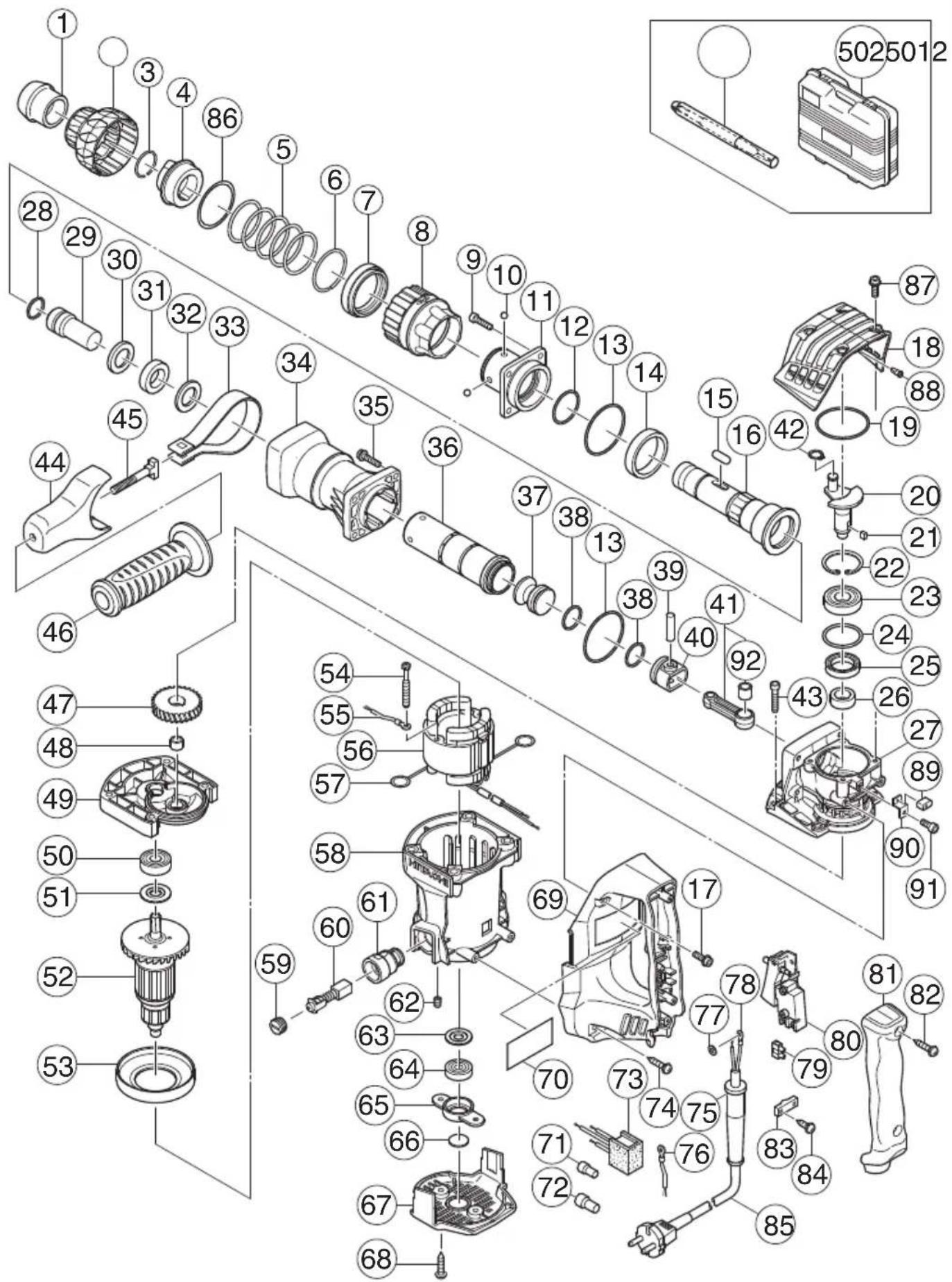

维修零部件一览表
| 项目号 | 零件名称 数量 | |
| 31 避震器 1 | ||
| 32 避震器固定器 | 1 | |
| 33 箍 | 1 | |
| 34 汽缸箱 1 | ||
| 35 | 内六角螺栓(附法兰)M6×25 | 4 |
| 36 汽缸 1 | ||
| 37 击块 1 | ||
| 38 O 型环 | 2 | |
| 39 柱塞销 1 | ||
| 40 柱塞 1 | ||
| 41 连杆 1 | ||
| 42 | 供 D10 轴使用的扣环(10件) | 1 |
| 43 密封内六角螺栓 M6×35 4 | ||
| 44 接口 1 | ||
| 45 把手螺栓 | 1 | |
| 46 侧把手 1 | ||
| 47 头档齿轮 | 1 | |
| 48 滚针轴承(M661) | 1 | |
| 49 齿轮盖 1 | ||
| 50 滚珠轴承 6201DDCMPS2L | 1 | |
| 51 防尘垫圈(B) | 1 | |
| 52 电枢 1 | ||
| 53 风扇导架 | 1 | |
| 54 六角自攻螺丝 D5×50 | 2 | |
| 55 内部电线 | 1 | |
| 56 定子总成 | 1 | |
| 57 刷端 2 | ||
| 58 外罩总成 | 1 | |
| 59 炭刷帽 2 | ||
中文
| 项目号 | 零件名称 数量 | |
| 60炭刷2 | ||
| 61刷架2 | ||
| 62内六角固定螺丝M5×82 | ||
| 63垫圈(A)1 | ||
| 64滚珠轴承608VVC2PS2L1 | ||
| 65轴承固定器1 | ||
| 66尘封1 | ||
| 67尾盖1 | ||
| 68 | 自攻螺丝(附法兰)D5×20(黑色) | 2 |
| 69把手1 | ||
| 70铭牌1 | ||
| 71连接器500911 | ||
| 72连接器500921 | ||
| 73噪声抑制器1 | ||
| 74 | 自攻螺丝(附法兰)D5×20(黑色) | 2 |
| 75线保护壳1 | ||
| 76内部电线1 | ||
| 77垫圈M41 | ||
| 78端子1 | ||
| 79柱式终端1 | ||
| 80弹垫(B)1 | ||
| 81把手盖1 | ||
| 82 | 自攻螺丝(附法兰)D4×25(黑色) | 2 |
| 83线夹1 | ||
| 84 | 自攻螺丝(附法兰)D4×16 | 2 |
| 85电线1 | ||
| 86垫圈(平垫)1 | ||
| 项目号 | 零件名称 数量 | |
| 87 | 内六角螺栓(附法兰)M5×14 | 1 |
| 88 阀 1 | ||
| 89 毛毡 1 | ||
| 90 阀盖 1 | ||
| 91 密封内六角螺栓 M4×8 1 | ||
| 92 滚针轴承 1 | ||
| 501 | 尖钻 1 | |
| 502 | 箱 1 | |
