产品类型	云台相机连接件
品牌	DJI
型号	Osmo X5
兼容相机	Zenmuse X5 / X5R 云台相机
兼容手柄	Osmo 手柄
主要功能	连接云台相机与手柄；支持 DJI Focus 调节镜头光圈或对焦
通信接口	DJI Focus 通信接口
安装方式	通过云台锁环和锁紧旋钮固定
固件要求	Zenmuse X5/X5R 与 Osmo 手柄固件需升级至 V01.01.00.10
配件	锁紧旋钮 x2
可选配件	DJI Focus-Osmo CAN-Bus 线（需单独购买）
电源	通过 Osmo 手柄供电
使用环境	室内外通用，遵循 DJI 安全指南
维护与清洁	保持接口清洁，避免灰尘和水分；定期检查锁紧旋钮
安全注意事项	确保固件版本正确，安装牢固，防止云台脱落
文档来源	DJI 官网可下载用户手册 (PDF)

常见问题 - Osmo x5 DJI

Osmo X5 连接件的主要作用是什么？

Osmo X5 连接件用于将 Zenmuse X5/X5R 云台相机安装到 Osmo 手柄上，并通过手柄控制相机。它还提供了 DJI Focus 通信接口，可配合 DJI Focus 遥控器调节镜头光圈或对焦。

如何安装 Osmo X5 连接件到 Osmo 手柄？

首先将 Osmo 云台锁环旋转至解锁位置，对齐白色标记后嵌入连接件，然后锁紧云台锁环至锁定位置。最后将锁紧旋钮对准手柄的盘齿接口并拧紧固定。

安装 Zenmuse X5 相机时需要注意什么？

将连接件的云台锁环调至解锁位置，嵌入 Zenmuse X5 相机，确保平移轴电机与连接件位置匹配，然后旋转云台锁环至锁定位置固定。

Osmo X5 连接件是否支持 DJI Focus 遥控器？

支持。通过 DJI Focus-Osmo CAN-Bus 线（需另购）连接连接件与 DJI Focus 遥控器的通信接口，即可调节光圈或对焦。也可将遥控器安装至连接件的盘齿接口。

使用前需要升级固件吗？

是的，需要确保 Zenmuse X5/X5R 与 Osmo 手柄的固件均已升级至 V01.01.00.10 或更高版本，否则云台将无法正常工作。

Osmo X5 连接件包含哪些配件？

包装内含两个锁紧旋钮，用于固定连接件和安装 DJI Focus 遥控器。DJI Focus-Osmo CAN-Bus 线需单独购买。

如何找到 Osmo X5 的完整用户手册？

您可以在 DJI 官方网站搜索“Osmo X5”下载 PDF 版本的用户手册，或访问 notice-facile.com 获取其他语言版本。

Osmo X5 连接件的电源如何提供？

连接件本身不包含电源，通过 Osmo 手柄供电，手柄需安装电池并开启。

清洁和维护连接件有哪些建议？

定期检查并清洁通信接口和锁紧旋钮，避免灰尘和水分进入。确保所有螺丝和旋钮紧固，防止松动。

连接件出现故障怎么办？

请先检查固件版本是否正确，并重新安装。若问题持续，请联系 DJI 官方客服或访问 DJI 官网寻求技术支持。

用户手册 Osmo x5 DJI

感谢您购买 DJI 产品。本文所提及的内容关系到您的安全以及合法权益与责任。使用本产品之前，请仔细阅读本文以确保已进行正确的设置。不遵循和按照本文的说明与警告来操作可能会给您和周围的人带来伤害，或者损坏本产品或其它周围的物品。本文档及所有相关的文档最终解释权归大疆创新（DJI）所有。如有更新，恕不另行通知。请访问 www.dji.com 官方网站以获取最新的产品信息。

一旦使用本产品，即视为您已经仔细阅读免责声明和警告，理解、认可和接受本声明全部条款和内容。您承诺对使用本产品以及其可能带来的后果负全部责任。您承诺仅出于正当目的使用本产品，并且同意本条款以及大疆创新（DJI）制定的任何相关条例、政策和指引。

大疆创新（DJI）对于直接或间接使用本产品而造成的损坏、伤害以及任何法律责任不予负责。用户应遵循包括但不限于本文提及的所有安全指引。

简介

Osmo X5 连接件用于连接 Zenmuse X5/X5R 云台相机与 Osmo 手柄，以通过 Osmo 控制 Zenmuse X5/X5R；配备 DJI Focus 通信接口，可使用 DJI Focus 调节镜头光圈或对焦。

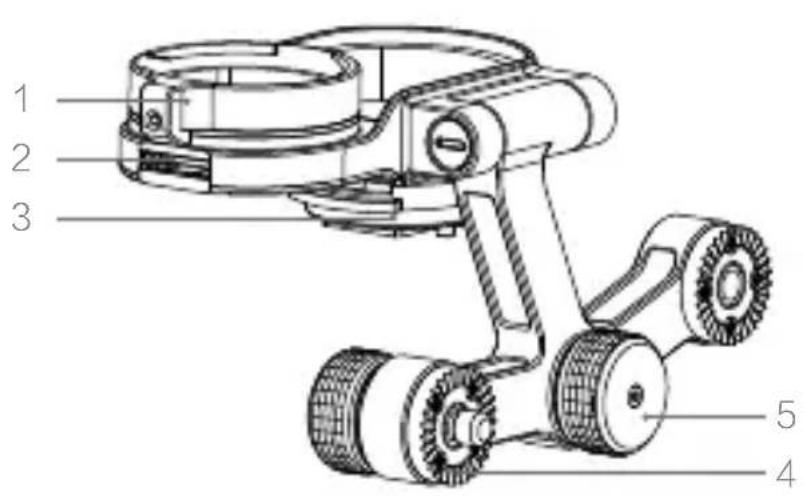

1. 云台锁环
2. 通信接口
3. 手柄接口
4. 盘齿接口
5. 锁紧旋钮

规格

拍摄使用前，请确保 Zenmuse X5/X5R 与 Osmo 手柄固件已升级至 V01.01.00.10，否则云台将不工作。升级方法请详见《Osmo 用户手册》。

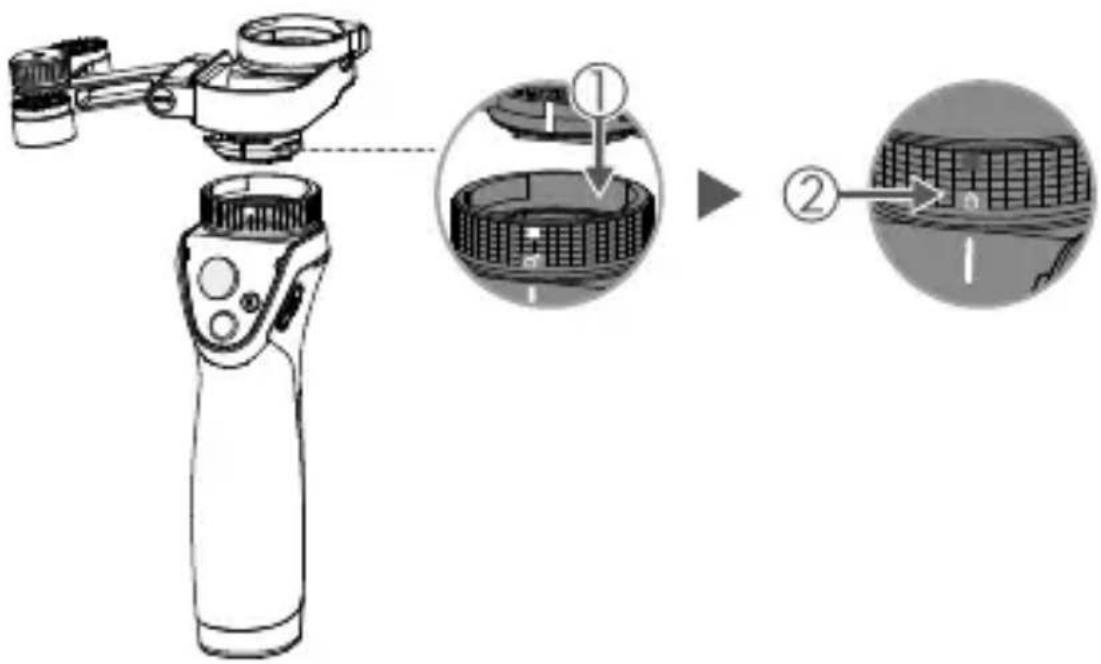

安装 X5 连接件至 Osmo 手柄

1. 调整 Osmo 云台锁环至解锁位置，然后对齐 Osmo 云台锁环与 X5 连接件的手柄接口白色标记，将 X5 连接件嵌入云台锁环。
2. 将云台锁环旋转至锁定位置。

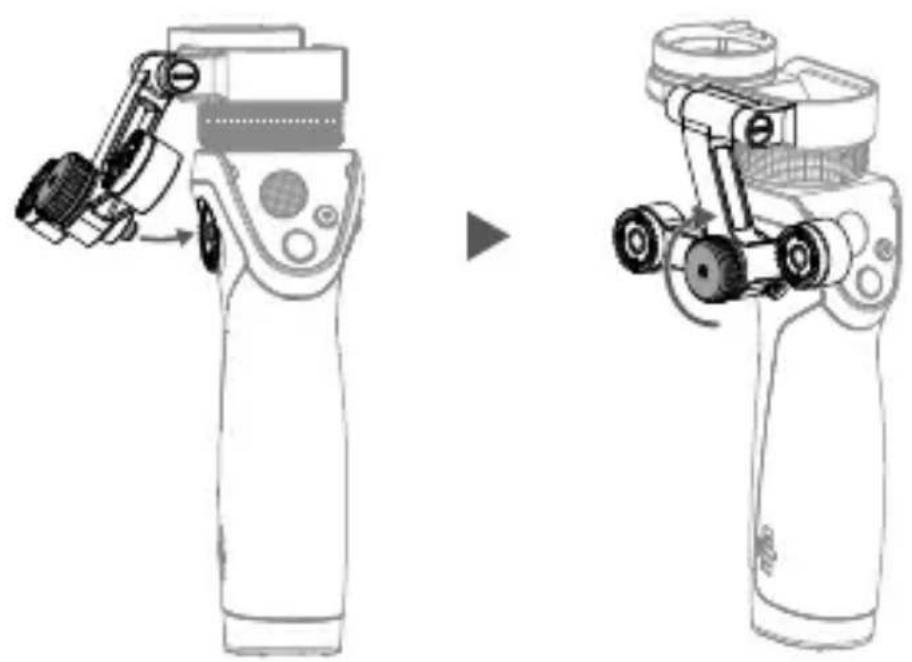

1. 将 X5 连接件上的锁紧旋钮对准手柄的盘齿接口，拧紧旋钮以固定连接件。

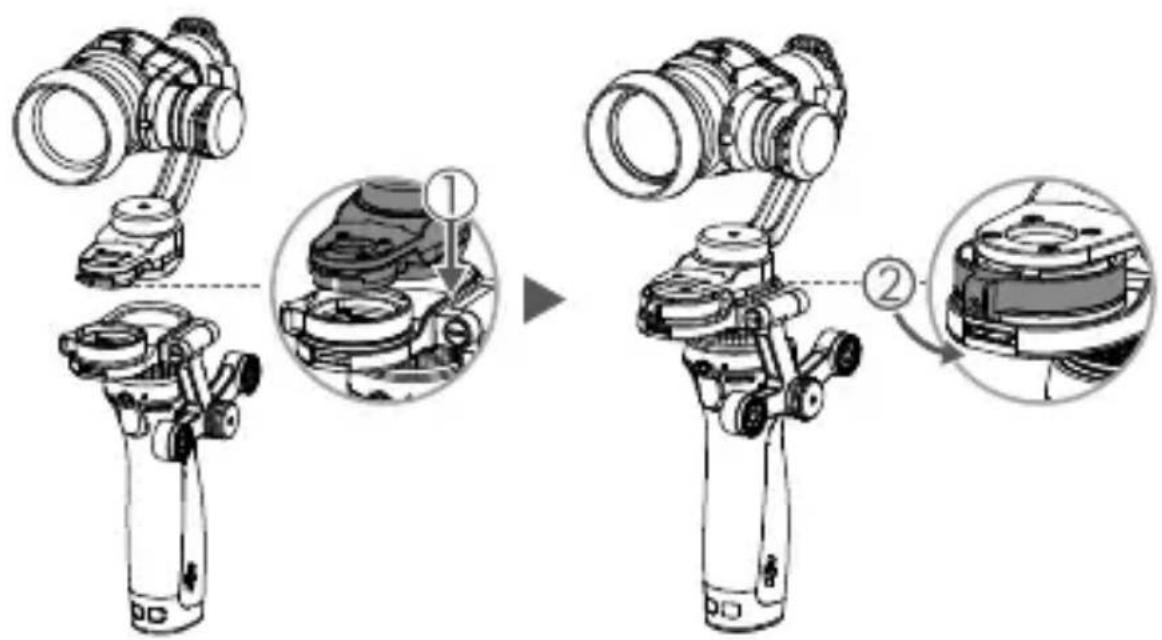

安装云台相机（以安装Zenmuse X5为例）

1. 将连接件云台锁环调整至解锁位置，嵌入 Zenmuse X5 云台相机。注意 Zenmuse X5 的平移轴电机与连接件位置匹配好。

2. 旋转云台锁环至锁定位置，固定 Zenmuse X5 云台相机。

使用 DJI Focus-Osmo CAN-Bus 线，连接 X5 连接件与 DJI Focus 遥控器的通信接口，便可通过 DJI Focus 遥控器调节 Zenmuse X5 云台相机的光圈或对焦。

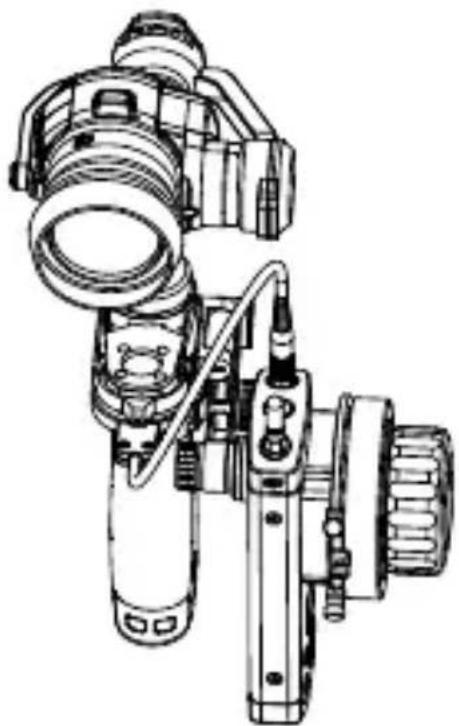

您也可以使用包装内的另一个锁紧旋钮将 DJI Focus 遥控器安装至 X5 连接件的其中一个盘齿接口。安装示意图如下：

- DJI Focus-Osmo CAN-Bus 线需另行购买，请访问 DJI 官方商城了解购买信息：http://store.dji.com/cn

本说明如有更新，恕不另行通知。

您可以在DJI官方网站查询最新版本用户手册

如果您对说明书有任何疑问或建议，请通过以下电子邮箱联系我们：[e-mail]。
