用户手册 Mezzo 602 AD Powersoft

Serie Mezzo / Série Mezzo قَلْسِ لِس Mezzo / Mezzo シリーズ Mezzo系列

USER GUIDE

GUIDA UTENTE / BENUTZERHANDBUCH / MODE D'EMPLOI

[0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0]

[0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0]

[0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0]

[0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0]

[0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0]

[0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0][0]

□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □○■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■

[1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40]

1.

2.

3.

4.

5.

6.

7.

8.

该三角符号中间带一个闪电标志，警告用户有电击风险。

该三角符号中间带一个感叹号，用以通知用户重要的操作说明或维护说明。

该CE标志表明本产品符合所有适用的欧洲指令。

该符号表示接地连接。

该符号表示设备仅供室内使用。

该符号表示符合欧洲议会关于废弃电子电气设备（WEEE）的指令2012/19/EC。

安全警告

0℃到+50℃-降温35℃以上。

湿度：10%至85%（非冷凝）。

不要在高于2000米海拔的地方使用该设备。

不要在热带环境中使用本设备。

警告：为降低电击风险，不要试图打开设备的任何部位。内部没有可服务于使用者的部件。需要服务时请联系合格的服务人员。

连接到电网上时，仅可以由具备电工技术的人员按照销售该设备的国家要求进行。

如果电源线磨损或破坏，不要使用此放大器。

为了避免电击，在操作放大器期间，不要触摸暴露的任何扬声器线路。

不要将水或其它液体溅到放大器上或内部。

本装置必须由符合IEC 364或类似规定的电网中的接地主电源插座供电

先断开主交流电源，再清洁放大器的任何部分

断路器需要每个MEZZO支持375 伏安，所以每个115V 10A的输出最多安装3个MEZZO，或者230V 10A的输出最多安装6个MEZZO

输出端有危险：终端接线需要具有相关知识的人员进行，接线需要使用机制导线。

本设备通电前一定要锁定输出端。

放大器上不得放置明火源，如燃烧的蜡烛。

警告：避免受伤。本装置必须根据根据安装说明固定在地板/墙/音响架上。

强烈建议在拔出输出接头前进行自检

测试信号可能会损坏喇叭。

将交流电源插头正确插入放大器入口。放大器通电前，确保使用的电压等级正确。

确保你的主电线能满足本设备的功率等级要求。

因为接地失当或缺失而造成的人员、物品或数据损坏，制造商将不承担责任。

请务必确保这些基本的安全要求。若有任何问题，请合格人员进行一次准确的检查。

CAUTION RISK OF ELECTRICAL SHOCK • DO NOT OPEN ATTENTION RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR 警告 触电危险 - 不要打开

本设备的设计和制造能确保你的人身安全。但是，使用不当也可能导致电击或火灾。

为了损坏本产品中的保障措施，请在安装、使用和维护过程中遵守下列基本规则。使用前请仔细阅读“重要保障措施”。

1. 阅读说明。
2. 遵守说明。
3. 注意所有警告。
4. 遵守所有说明。
5. 不得在靠近水的位置使用本设备。
6. 只能用干布清洁。
7. 不得堵塞通风口。按照制造商的说明进行安装。
8. 不得在热源附近安装，如散热器、热记录器、灶具、或其他会发热的装置等。
9. 不得违背极化或接地插头的安全目的。极化插头有两个插脚，一宽一窄。接地头插有两个插脚和第三接地插脚。宽插脚或第三接地插脚用于保证你的安全。如果所提供的插头不适合你的插座，请咨询电工，更换老旧的插座。
10. 确保电源线上不被踩踏或夹住，特别是在插头、方便插座和进出设备的位置。
11. 只使用制造商规定的备件/附件。
12. 只使用制造商规定的或者与本设备一同出售的手推车、三角架、支架或桌子。当使用手推车时，在移动手推车/装置组合件的时候应特别小心，以免翻倒。
13. 雷雨天气或长时间不使用时，请断开本装置电源接头。
14. 向合格的服务人员咨询所有维护事项。本设备受到任何方式的损坏后需要维护，例如电源线或插头损坏，液体溅洒或有东西砸到本设备，被雨淋或受潮，无法正常运行，或从高处跌落。

支持和保修。

本产品属于有限保修范围。

此 Powersoft 产品不包含用户可维修的部件。所有保修维修必须由在 Powersoft 授权服务中心工作的认证技术人员进行。

联系授权服务中心进行一般和特殊保养。

要了解有关保修条款和条件的更多信息，请访问 powersoft.com/warranty/

如有任何与服务相关的查询，请访问 powersoft.com/en/product-repair/

WEEE指令

当你的产品销毁时，请回收所有可以回收的部件。

此符号表示，当最终用户想处置掉本产品时，必须将其送到单独的回收设施以进行恢复和回收利用。通过把本产品和其他家用废物分离开来，就能减少送往焚烧炉或填埋场的垃圾，从而保护自然资源。

废弃电气和电子设备指令（WEEE指令）的目的在于尽量减少电气和电子产品对环境的影响。POWERSOFT公司遵守欧洲议会关于通过废弃电子产品对电气设备（WEEE）的处理和恢复费用进行融资的2012/19/EU指令，从而减少填埋场处置的废弃电子电气设备的数量。

我们所有的产品均标有WEEE符号；这表明，本产品不得与其他废物一道进行处置。相反，用户的责任是通过把废旧电器和电子设备移交获批的废品处理机构或将其移交给POWERSOFT公司来处置这些设备。请联系POWERSOFT公司或你的当地经销商来了解你处置废旧设备，进行回收的相关信息。

欧盟符合性声明

制造商：

Powersoft S.p.A.

地址：via E. Conti 5

50018 Scandicci (Fi)

Italy

我们宣布，根据我们的唯一责任，本产品：

型号名称：

MEZZO 322 A

MEZZO 324 A

MEZZO 602 A

MEZZO 604 A

MEZZO 322 A+

MEZZO 324 A+

MEZZO 602 A+

MEZZO 604 A+

MEZZO 322 AD

MEZZO 324 AD

MEZZO 602 AD

MEZZO 604 AD

用途：专业音频放大器

符合以下EC指令规定（包括所有其修正案），以及实施这些指令的国家立法：

2014/35/EU 低电压指令

2014/30/EU 电磁兼容性指令

2011/65/EU RoHs指令

应用了以下统一标准：

EN 55032:2015,

EN 55032:2015 /A11:2020

EN 55035:2017,

EN 55035:2017 /A11:2020

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-3-11:2000

EN 62368-1:2014

EN 62368-1:2014 /AC:2015

Scandicci,

2022一月

Marco Cati

本放大器随附用于以下安装选项的安装配件：

在架子上——橡胶底脚使您可以将该放大器安放在任何平坦的表面上。

定制安装——可以使用该放大器中适合螺纹孔的螺钉来定制安装用于杆和其他应用的配件。这些螺丝不得长于8毫米。避免错误最安全的方法是使用提供的螺钉进行安装。

单联19英寸机架安装——使用两个支架A，可以将单个放大器安装在19英寸机架中。

串联19英寸机架安装——使用一个支架B，可以并排安装两个Mezzo放大器，然后使用提供的两个支架A将它们安装在19英寸机架中。

拧开第一个Mezzo上的指示螺钉，但不必完全卸下。将螺钉插入锁孔中，将支架B固定到位，然后将其重新拧紧，但不要拧得太紧。将两个放大器倒过来翻转。使支架B的孔与第二个Mezzo上的孔匹配，并用提供的其他螺钉进行固定。

应用两个支架A：拧下每侧的螺钉，将所得的螺钉孔与支架上的螺钉孔相匹配，然后拧紧原始螺钉，但不要过度拧紧。

A A 4毫米 B

单联半机架安装——使用两个支架A，可以将单个放大器安装在半宽的机架中。

A a 1 A

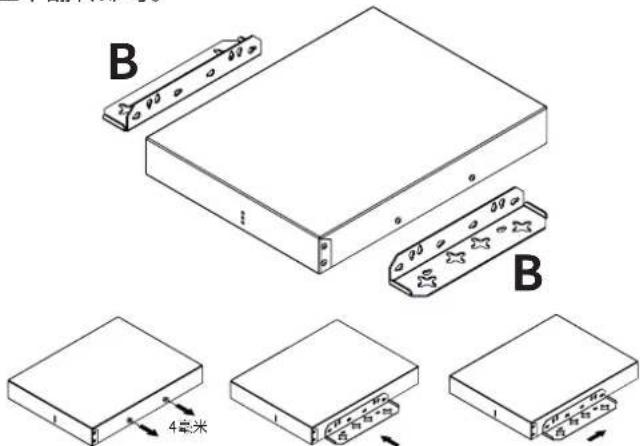

表面安装——使用两个支架B，可以将放大器垂直安装在墙上，或者倒置安装在桌子下或天花板上。在后一种情况下，只需将支架上下翻转即可。

B B 4毫米

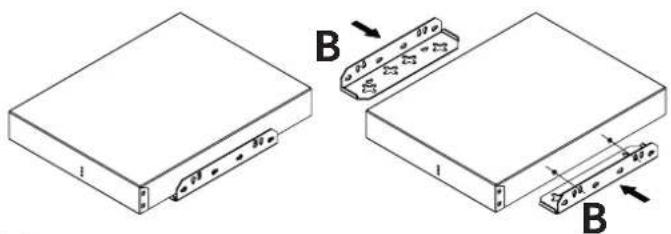

表面安装（隐藏式支架）——使用两个支架B，可以将Mezzo安装在平坦的表面上，同时将支架隐藏在放大器下方。

使用钻孔模板（包括在包装盒中）在墙上安装至少两个螺钉，将支架固定在放大器上，然后将其滑入墙壁螺钉即可。

型号600W，采用温度控制的强制空气冷却系统。空气从前面进入，并存在于放大器的后面。风扇有3种模式：

STILL——如果放大器周围空间的温度为≤350，并且每个通道的平均输出功率为≤1W。

WHISPER——如果每个通道的平均输出功率为≤4W。在此模式下，1米处的风扇噪声≤30 dBA。

REGULATED——Mezzo调整风扇的速度以保持凉爽。在此模式下，1米处的风扇噪声≤45 dBA。

万一发生过热，放大器将使所有通道静音并使风扇运转以达到安全温度，然后重新开始运行。

设置和操作

电源状态

这款放大器没有电源开关。只要连接到交流电源，它就会自动开启。

为了节约能源，功放配备了自动待机功能，默认情况下已启用。如果在25分钟内没有检测到信号，功放将进入待机模式。

功放经过校准，可根据模拟输入的 -50 dBu（相当于约 2.5 mV）或数字输入的 -71 dBFS 门限识别输入信号。如果输入信号超过该阈值，功放将根据需要保持激活状态或从待机模式唤醒。

自动待机功能可通过 ArmoníaPlus 禁用，在这种情况下，功放

将始终保持激活状态。

DSP和矩阵配置

该放大器具有多种功能，可以通过两种方式进行设置。

- 自动 - 无需使用任何应用程序或软件。

高级 - 通过软件ArmoniaPlus或第三方API。

自动配置

这是配置放大器的简便方法，不需要任何软件。

自动设置将设置限制器，以使通道达到电源的最大容量，并具有4 dBu的平衡模拟输入（对于Dante/AES67，则为-6 dBFS）。这意味着还可以调节增益，以使放大器具有所有通道所需的增益。然后，只需通过将内容的级别调整到不同的渠道即可完成“分配功率”的方法。

还将自动设置高通滤波器。还会选择截止值，以使低于共振频率的频率以及使Hi-Z扬声器中的变压器饱和的频率衰减。 注意！仅当没有手动更改放大器的设置和参数时，自动配置才可能且可重复。在手动更改的情况下，仍然可以触发自动配置，但仅用于验证和监视目的。在将设置和参数重新设置为初始值或恢复出厂设置之前，不会保存新的测量值。

恢复出厂设置

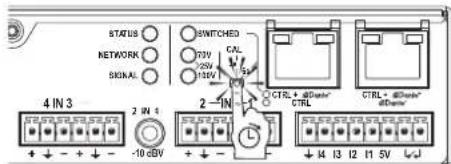

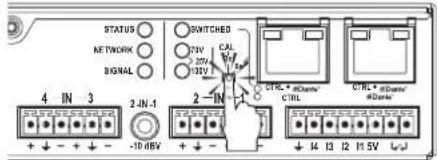

要恢复出厂设置，请先拔下电源线。按住放大器后方面板上的按钮，并在保持按下按钮的同时重新连接电源线。持续按住按钮（约10秒钟），直到“Signal”和“Status”LED呈红色点亮放。“Signal”和“Status”LED会以红色闪烁三下，确认恢复设置。重要的是在“Signal”和“Status”LED仍为红色时释放钮，并查看闪烁的LED以确认重置。

步骤1-选择最大电压

STATUS NETWORK SIGNAL 4 IN 3 2-IN-1 -10.06V + - + - - SWITCHED 20V 20V 10V CAL 2-IN CTRL + iDance' CTRL CTRL + iDance' iDance'

不会为任何通道分配超过电源功率的限制器。如果某个通道使用的功率少于其可提供的功率，那么选择最大电压的主要原因是要确保25/70/100V扬声器在其分接头上获得选定的功率。如果连接的负载不需要全功率，而且应用是25V或70V，那么限制器可能会设置得过高。短按放大器后方面板上的按钮可以选择最大电压。所选电压将显示如下：请注意，对于低阻抗负载，没有必要选择最大电压。

70VLED	100VLED	最大峰值电压	最大RMS电压	描述
熄灭	点亮	141.4 V_峰值	100 V_rms	也可用于100V和Lo-Z扬声器的混合配置
点亮	熄灭	100 V_峰值	70.7 V_rms	也可用于70V和Lo-Z扬声器的混合配置
点亮	点亮	35.4 V_峰值	25 V_rms	也可用于25V和Lo-Z扬声器的混合配置
熄灭	熄灭	自定义设置		无法从后面板上选择。已经通过软件为所有通道手动设置了参数,并且自动配置不可用

第2步-校准

STATUS NETWORK SIGNAL 2 IN 1 + - + - - 10 dBV 2-1N SWITCHED 22V 25V 120V CAL CTRL + @Dmax* CTRL CTRL - @Dmax* 4 IN 3 + - + - - 10 dBV + - + - - 10 dBV + - + - - 10 dBV

按下按钮，直到“Signal”LED变为紫色并在LED仍然点亮时释放。这将触发每个通道的自动阻抗测量。本放大器将区分Lo-Z和Hi-Z负载，并将自动为每个通道设置高通滤波器，限制器和增益。请注意，如果扬声器足够灵敏，它可能会产生超过95 dB的SPL。

按照测量步骤，“Signal”和“Status”LED将闪烁绿色，表示校准成功。其他颜色表示不同的测量结果，例如检测开路负载或输出中的输出短路。本手册的后面还有专用的LED图表以及可能的结果列表。

网络重置和操作模式

STATUS NETWORK SIGNAL SWITCHED 22V 22V 100V CAL 2-IN CTRL + dDewr CTRL CTRL + dDewr 4 IN 3 2 IN 4 -10 dBV + - + - + + - - + + - - + 14 13 12 11 5V

按下按钮，直到“Network”LED变为青色并在LED仍然点亮时松开。这将重置放大器的网络配置，并将其置于DHCP模式。在 A+ 和 AD 模型中，此操作还会更改以太网端口的操作模如“Switched”LED所示：

点亮：默认的“交换模式”配置。这两个端口已连接，并且均可用于Dante/AES67和放大器的DSP的控制/监视。这意味着控制和Dante音频只需要一根以太网电缆。这也意味着，只要有足够的带宽，就可以将产品加入到其他千兆以太网产品的菊花链中。

亮并释熄灭：内部以太网交换机已禁用。这两个端口未连接，并出/且右侧的端口仅分配给Dante/AES67。左侧的端口仅用于控收控制/监视放大器的DSP。

通过GPI进行路由和控制

I/O路由-4通道模式

所有4通道模式均允许直接进行4-输入/4-输出的模拟路由，其中标记为1和2的模拟输入是平衡和非平衡输入的总和。仅当使用不平衡输入时，这些输入将获得12dB的提升，因此正常的不平衡源将提供足够的电平把放大器驱动至全功率。当同时使用平衡输入和不平衡输入时，后者将得到-30dB的进一步降低，因此优先考虑平衡源。

I/O路由-2通道模式

所有2通道型号都混合了两个不平衡输入（标记为1和2）和两个平衡输入（标记为3和4），这意味着可以使用平衡和不平衡信号源。

I/O路由-Dante/AES67 (A+ 和 AD 型号 - A+ 仅具有 AES67)

在 A+ 和 AD 模型中，可以使用其他四个Dante/AES67的输入和输出。对于这些模式，由默认设置启用源选择策略，当音频信号同时来自两种源类型时，Dante/AES67输入的优先级高于相应的模拟输入。源选择和优先级设置可以从ArmoniaPlus或第三方API配置。

通过GPI进行VCA操作

在4通道模式中，位于放大器后方面板上的四个GPI端子可以连接到10kOhm无源电位器，以衰减输出电平。每个GPI连接器（I1，I2，I3和I4）对应一个输出通道（分别为1、2、3和4）。

在2通道模式中，可以分别通过GPI连接器I1和I2衰减通道1和2的输出电平。

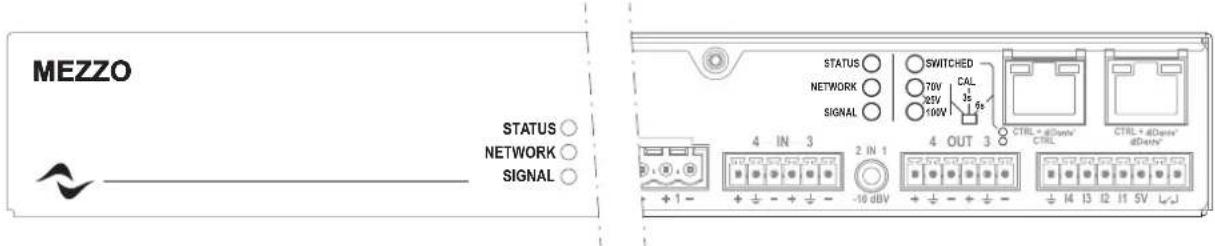

LED Charts

MEZZO STATUS ○ NETWORK ○ SIGNAL ○ STATUS ○ NETWORK ○ SIGNAL ○ SWITCHED 70V 25V 100V CAL 3s 5s 4 IN 3 2 IN 1 4 OUT 3 CTRL + dDent* CTRL + dDent* +1 - + ± - + ± - -16 dBV + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + ± - + -14 13 12 11 5V L
