AES023 - 电动滑板车 ACER - 免费用户手册

产品类型	电动滑板车
品牌	Acer
型号	AES023
尺寸（展开）	107 x 49 x 120 厘米
尺寸（折叠）	107 x 49 x 54 厘米
带电池重量	16 千克
电机	36 伏 / 350 瓦
电池	锂离子 7.8 安时
充电器	42 伏 / 3.0 安
完全充电时间	3 小时
最大续航	20 - 25 公里
最高速度	20 / 25 / 30 公里/小时（因国家而异）
速度模式	4 种模式（最大 6、10、20/25/30 公里/小时）
最大负载	120 千克
离地间隙	8.5 厘米
刹车	前盘式刹车 + 后 E-ABS
轮胎	8.5 英寸，聚氨酯泡沫轮胎
照明	前灯、尾灯、反光片
显示屏	LED 屏幕带指示灯
防水等级	IPX5
折叠	是，折叠机构
踏板材质	铝合金
包含附件	充电器、3 毫米内六角扳手、螺丝

常见问题 - AES023 ACER

如何给 Acer AES023 电动滑板车电池充电？

将充电器连接到充电端口。充电时充电器指示灯为红色，充电完成后变为绿色。完全充电大约需要 3 小时。请仅使用原装充电器。

屏幕上出现错误代码 0E 怎么办？

错误代码 0E 表示电池电量过低。为滑板车充电即可解决问题。

滑板车的实际续航是多少？

在理想条件下（满电、负载 75 千克、温度 25-30°C、平坦路面速度 10 公里/小时），最大续航为 20 至 25 公里。续航可能因重量、地形、温度和驾驶方式而异。

如何切换速度模式？

启动滑板车后，快速按两次电源按钮即可切换模式。可用模式：模式 1（6 公里/小时）、模式 2（10 公里/小时）、模式 3 和 4（20/25/30 公里/小时，视法规而定）。

如何折叠和展开滑板车？

折叠：按下防释放按钮，解锁折叠手柄，然后将前管向下折叠，将挂钩锁在后挡泥板板上。展开：按下挡泥板板释放挂钩，抬起前管，锁紧折叠手柄。

需要哪些定期维护？

用湿布清洁滑板车（切勿用水冲洗）。避免使用酒精、汽油。定期检查刹车，必要时要使用内六角扳手调整刹车线。存放在干燥阴凉处。

重要的安全注意事项有哪些？

请勿在雨中骑行，请勿载人，双手握住车把，佩戴头盔和护具，避免在公共道路上行驶，请勿急刹车，请勿跳跃障碍物。

我可以使用非原装充电器吗？

不可以，请仅使用随附的原装充电器。使用非原装充电器可能会损坏电池、引发火灾或导致保修失效。

电池可以拆卸吗？

电池不可由用户自行拆卸。如需任何操作，请联系授权服务中心。请勿自行拆卸电池。

如果滑板车无法启动怎么办？

确保电池已充电，并按住电源按钮 3 秒钟。检查折叠手柄是否已锁紧。如果屏幕显示错误代码，请查阅手册的故障排除部分。

用户手册 AES023 ACER

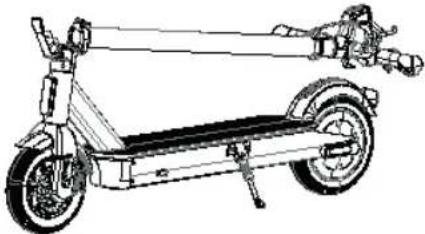

滑板車 *1
M3 六角扳手 *1
使用手冊 *1
保固手冊 *1
電池充電器 *1
M5*14L 螺絲 *4 顆

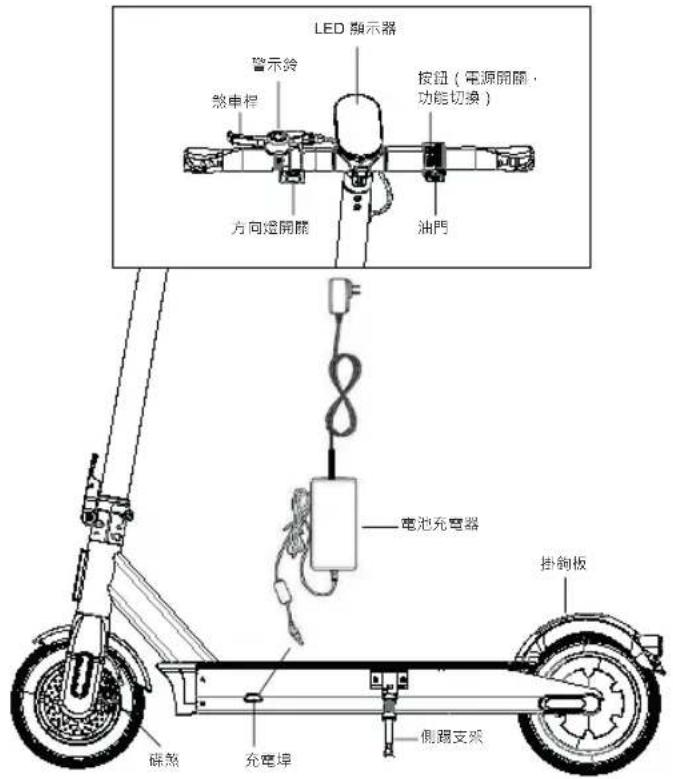

II. 零件簡介

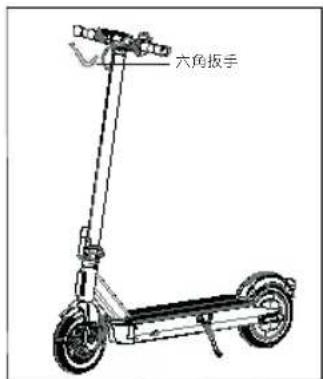

III. 組裝

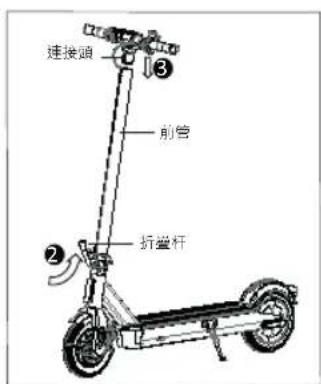

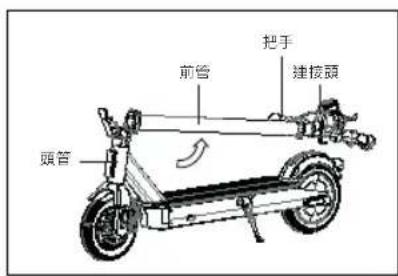

① 將把手、連接頭與前管一同抬起直立，與頭管保持水平。

② 鎖緊折疊杆。
③ 將連接頭插入前管。

④ 使用六角扳手鎖定前管兩側的M5螺絲。

IV. 電池充電

初次使用前，請將滑板車充電。

注意：充電時，充電器指示燈會亮紅色。充電完成後會亮綠色。

檔位顯示

	1 檔	速度:6 km/h
	2 檔	速度:10 km/h
	3 檔	速度:20 km/h 或 25 km/h 或 30 km/h
(閃爍)	4 檔	速度:20 km/h 或 25 km/h 或 30 km/h

* 3 檔及 4 檔的最高速度依照各國規範為準。
速度顯示：顯示目前車速；於車輛故障時顯示錯誤代碼。（系列3/系列5）

錯誤顯示：當圖示亮起時，速度區會指示錯誤代碼。請聯絡經銷商進行檢修。

(系列 3 / 系列 5)

電池顯示：每格約20%。

(系列 3 / 系列 5)

頭燈 / 尾燈顯示：當圖示亮起時，表示頭燈及尾燈已開啟。

(系列 3 / 系列 5)

藍牙顯示：圖示恆亮表示藍牙已連接裝置。

(系列5)

巡航控制顯示：當指示燈閃爍時，代表巡航控制已開啟。按住加速器約7秒即可進入巡航模式，在此期間巡航控制指示燈將持續亮起。

(系列 5)

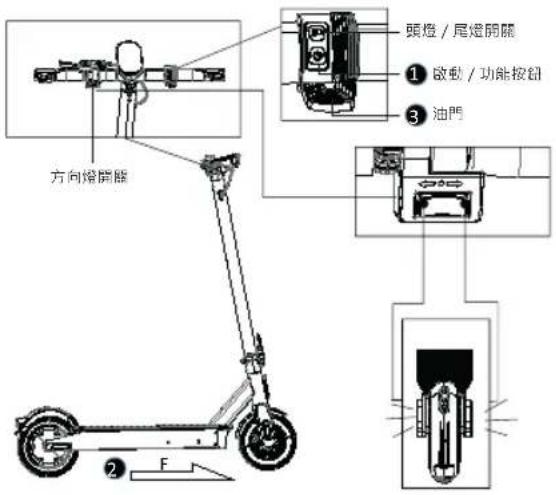

VI. 啟動滑板車

1. 按住啟動按鈕 3 秒。電源開啟；顯示螢幕亮起（於啟動後，連續兩次快速按下啟動按鈕可切換高速和低速。連續按下按鈕三次可切換公制和英制單位。）
2. 雙手緊握把手，朝前看，一腳踩在底板上，另一腳於地面幫助車輛向前滑動。
3. 車輛滑動後緩慢按下油門。當馬達啟動時，雙腳便可踩穩在底板上。

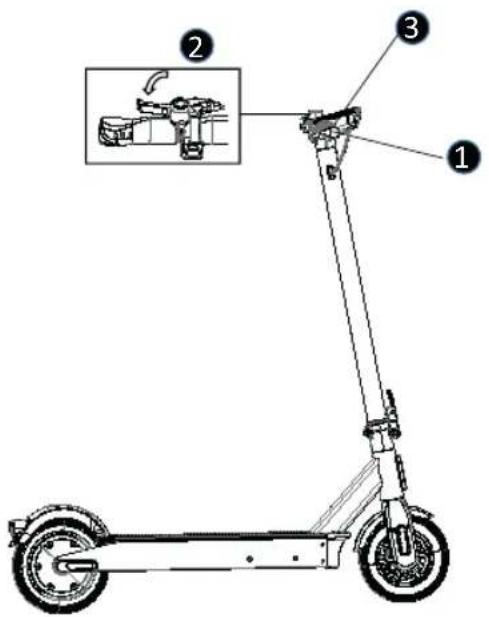

VII. 關閉滑板車

1. 鬆開油門。
2. 根據車輛速度輕輕拉上煞車桿
3. 當不使用時，按住電源按鈕 3 秒可關閉。

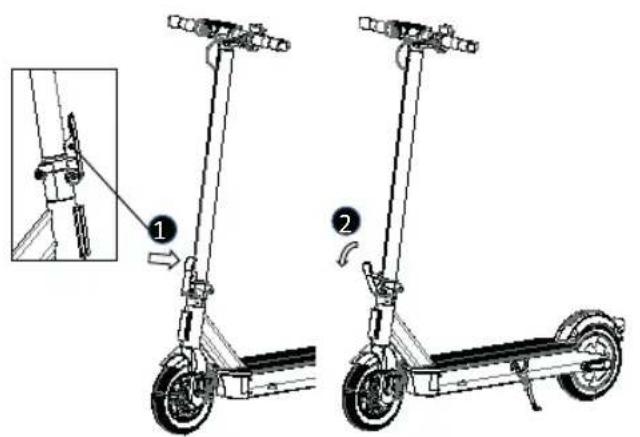

1. 按下防脫按鈕。
2. 鬆開折疊杆。
3. 將前管向後折疊，使掛鉤卡入位於後輪擋泥板的掛鉤板卡扣內。

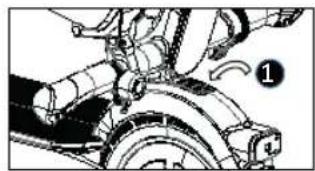

1. 按下掛鉤板，使掛鉤脫離掛鉤板卡扣。
2. 抬起前管。
3. 鎖緊折疊杆。

錯誤代碼 解決方案
當「0E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼 0E 時,需要為滑板車充電,僅需為電池充電即可解決問題。
當「1E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼 1E 時,滑板車電池提供的電力超過系統負載。如果您正在充電,請拔下插頭。如果故障未獲得解決,請聯絡您的經銷商進行檢修。
當「2E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼 2E 並且滑板車無法正常工作時,請立即聯絡經銷商進行檢修。
當「3E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼 3E 時,表示系統已進入防護狀態。這是因為系統偵測到控制器溫度過高。僅需暫停騎行,一旦溫度恢復正常,問題便會解決。
當「4E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼 4E 時,可能是滑板車底部通訊線路鬆脫或掉落。請聯絡經銷商進行檢修。
當「5E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼 5E 時,可能是馬達或者馬達與滑板車控制器之間的連線鬆脫或斷開。請聯絡經銷商進行檢修。
當「6E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼6E時,可能表示滑板車油門把手異常。如果發生此問題,請聯絡經銷商進行檢修。
當「7E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼7E時,可能表示滑板車煞車系統異常。如果發生此問題,請聯絡經銷商進行檢修。
當「8E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼8E時,可能是滑板車於下坡時速度過快,電流過大,導致系統進入自動防護狀態。於停止後,重新啟動滑板車以查看系統是否恢復正常。如未恢復正常,請聯絡經銷商進行檢修。
當「9E」錯誤代碼出現在儀表板時,如何排除錯誤?	當儀表板顯示錯誤代碼9E時,可能表示滑板車馬達於操作過程卡住。您可以停止滑板車,然後重新啟動。如果問題仍然存在,請聯絡您的經銷商加以檢修。

錯誤 2：電池無法充電

解决方式：

1. 充電器插頭未正確插入充電埠。
2. 充電器損壞，請換新。
3. 電池與充電座接口之間的連線鬆脫。重新插入接口。

錯誤 3：充電後續航里程不足

解决方式：

1. 電壓太低，請將電池充滿電。
2. 由於上坡、強風、負載過大、道路條件不佳或溫度低，因而耗電量過高。
3. 電池與充電座接口之間的連線鬆脫。重新插入接口。

錯誤4：速度過低

解决方式：

1. 充電不足，請將電池充滿電。

錯誤 5：煞車故障

解决方式：

1. 煞車線芯太長。重新拉緊煞車線來確保正確鎖定。
2. 若煞車墊損壞，請以原廠墊片更換。

注意：發現故障時，請聯絡經銷商進行檢修。切勿自行修理或改裝滑板車，因為這可能會使保固失效並可能導致傷害。

XI. 使用資訊

產品名稱 宏碁電動滑板車系列3

型號 AES023

尺寸(展開後) 107(長)x49(寬)x120(高)(公分)

尺寸(折彎後) 107(長)x49(寬)x54(高)(公分)

重量(含電池) 16公斤

馬達 36V/350W

電池 7.8Ah

電池類型 鋰離子

電池製造商 Jiangxi Hua ChuangLi New Energy Co.,Ltd.

充電 42V/3.0A

充電器製造商 FUYUANDIAN型號:FY-1504203000

完全充電時間 3小時

最大速率 20km/h、25km/h或30km/h(依照各國規範為準)

最大不充電距離 20-25公里

變速 有

檔位 4檔

檔位等級 0-6km/h;0-10km/h;0-20、25km/h或30km/h(依照各國規範為準)

折疊機制 有

主要材質 鋁合金底板,不鏽鋼前管

最大荷重 荷重高達120公斤

間隙 8.5 公分

把手高度可調節 無

剎車 前碟煞及後輪 E-ABS

顯示幕 LED 顯示器

車輪避震器 無

車輪 PU 發泡輪胎

輪胎材質 PU 聚胺酯

車輪直徑 8.5"

傳動裝置 後輪驅動

防水保護設計 IPX5

反射器 有

頭燈 有

應用程式 無

音頻訊號 有

背光 有

藍牙 無

爬坡能力 14%

注意：電動滑板車規格上的最高速度是在電池滿充 (100%) 的條件下所測得。
當煞車時要特別小心。請勿突然緊握前煞，以防止前碟鎖死，這可能會導致打滑風險。
行駛總里程數：滿電下測試，以 75 Kg (165 lb) 載重，氣溫 25～30°C (77～86°F)，以時速 10 km/hr (6.21 Mph) 的速度在路面（路況平緩的水泥路面）上均速且無停頓行駛狀態下測得。

產品名稱 宏碁/掠奪者電動滑板車系列5

型號 AES025/PES025

尺寸(展開後) 118(長)x49(寬)x125(高)(公分)

尺寸(折彎後) 118(長)x49(寬)x55(高)(公分)

重量(含電池) 18.5公斤

馬達 36V/500W

電池 16Ah

電池類型 鋰離子

電池製造商 Jiangxi Hua ChuangLi New Energy Co.,Ltd.

充電 42V/3.0A

充電器製造商 FUYUANDIAN型號:FY-1504203000

完全充電時間 5-6小時

最大速率 20km/h、25km/h或30km/h(依照各國規範為準)

最大不充電距離 55-60公里

變速 有

檔位 4檔

檔位等級 0-6km/h;0-10km/h;0-20、25km/h或30km/h(依照各國規範為準)

折彎機制 有

主要材質 鋁合金

最大荷重 荷重高達120公斤

間隙 11cm

把手高度可調節 無

剎車 前碟煞及後輪 E-ABS

顯示幕 LED 顯示器

車輪避震器 有

車輪 PU 發泡輪胎

輪胎材質 PU 聚胺酯

車輪直徑 10"

傳動裝置 後輪驅動

防水保護設計 IPX5

反射器 有

頭燈 有

應用程式 有

警示鈴 有

背光 有

藍牙 有

爬坡能力 15%

注意：電動滑板車規格上的最高速度是在電池滿充 (100%) 的條件下所測得。
當煞車時要特別小心。請勿突然緊握前煞，以防止前碟鎖死，這可能會導致打滑風險。
行駛總里程數：滿電下測試，以 75 Kg (165 lb) 載重，氣溫 25～30°C (77～86°F)，以時速 10 km/hr (6.21 Mph) 的速度在路面（路況平緩的水泥路面）上均速且無停頓行駛狀態下測得。

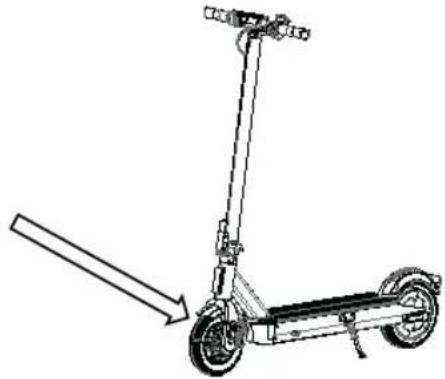

XII. 安全騎行

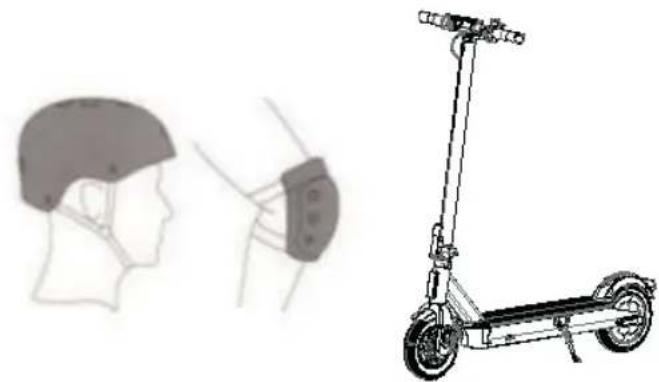

使用此裝置前須經學習過程。使用前未經正確學習過程可能會導致傷害。請採取保護措施以避免損壞。一旦完成這些步驟，您便可啟動電動滑板車：

在每次騎行前檢查剎車。如果您覺得煞車過緊，以六角扳手逆時針鬆開碟式煞車座的壓盤螺絲，鬆開煞車線，稍微縮短煞車線的長度，然後鎖緊壓盤螺絲。如果您覺得煞車過鬆，請鬆開壓盤螺絲，拖動煞車線，稍微延長長度，然後再鎖緊壓盤螺絲。

警告！緊急煞車時，您可能會因失去動力及跌倒而造成嚴重傷害。保持適中的速度，注意潛在的危險。

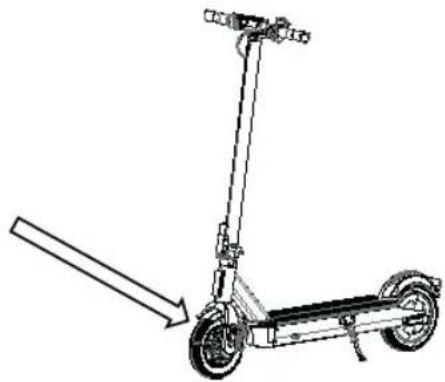

折疊後，用手握住電動滑板車的車把進行運輸，如圖所示：

警告: 不遵照這些說明可能會導致嚴重傷害。

• 請勿在雨中騎行電動滑板車。
• 嚴禁淋濕。 通過出入口時，注意頭部。

當您穿越減速帶、電梯門溝、顛簸的道路或其它不平坦的表面時，請將車速保持在 3.1 至 6.2 mph (5-10 km/h) 之間。稍微彎曲膝蓋以更好地適應上述地面。

• 請勿把腳放在後擋泥板上。
  • 與電動滑板車一起行走時，請勿拉動加速手把。 避免輪胎/車輪接觸障礙物。
• 請勿在把手上懸掛重物。
• 請勿單腳騎行電動滑板車。
• 請勿騎行在公共道路、汽車專用道或高速公路。
• 高速行駛時，請勿猛烈旋轉把手。
  • 請勿在上下樓梯時騎行，或跳過障礙物。
  • 請勿在行進間鬆開雙手。請勿單手騎行。
• 請勿騎越水坑或任何其它（水）障礙物。在這種情況下，請降低速度並繞過障礙物。
• 請勿與其他人共乘。電動滑板車僅供單人騎乘。
• 請勿跟孩童共乘。
• 孕婦請勿騎乘。
  • 騎行電動滑板車時，請勿使用手機或佩戴耳機。
  • 騎行後馬達會變熱，請勿觸摸。
• 請務必將雙手放在把手上，否則您可能會因失去平衡及跌倒而造成嚴重傷害。
• 僅在乾燥的天候下使用。

• 我們不建議在公共道路騎行。

• 高速騎行時，請勿急轉。

• 請勿緊急啟動或停止。
• 無論是對您還是其他人，請保持電動滑板車在安全的騎行速度，並可隨時停止。
  • 騎行電動滑板車時，請跟他人保持距離以避免碰撞。
• 迴轉時必須利用身體的重心；重心劇烈變化可能會造成損壞。
• 除製造商指定的修改外，不允許其他變更。
• 自鎖螺母和其他自鎖緊固件可能故障。
• 請避免在斜坡騎行。

XIII. 清潔與保養

此電動滑板車可作為運輸工具，因此需要保養其所有元件，這些元件會因正常使用而磨損，不在保固範圍內。

清潔

在清潔前，請確保電動滑板車電源已關閉，已拔下充電線，充電埠上的橡膠蓋已密封；否則您可能會損壞電子元件。請務必先斷開產品連接的充電器，覆蓋充電防水插頭，關閉產品電源，並在清潔過程中避免液體接觸電池、馬達和其它電子零件，以避免發生危險。請勿使用高壓水槍清潔產品或將其浸泡在水中。

請使用濕布來清潔電動滑板車。如果你需要清除污垢，請利用軟刷然後用濕布擦拭。

請務必覆蓋充電埠，以避免電子元件出現問題。

請勿使用含有揮發性或腐蝕性化學成分的酒精、汽油、煤油。這可能會損壞電動滑板車的外觀和內部結構。此外，不要使用壓力水槍或自來水。

保存

不使用時，請把電動湧板車存放在陰涼乾燥的環境。由於並非專為在潮濕區域使用而製造，請避免放在室外，請勿靠近腐蝕性物質，例如海水、港口等等。也不建議將其長時間暴露在陽光直射引起的高溫下。

XIV. 電池操作與禁止行為

請勿使用其它型號或品牌的電池，僅使用原廠電池。

請勿把電池放置在溫度高於 45^ 或低於 -10^ 的環境（例如，不要在夏天把電動滑板車放在汽車後車箱），並且請勿把電池放在靠近火源的地方。否則可能會導致電池故障、過熱，甚至會有發生火災的風險。

避免電池完全放電，最好在電池耗盡之前充電。這可延長電池的使用壽命。此外，如果您在極寒冷或高溫的地區駕駛電動滑板車，電池可使用的時間將會降低。這並非電池故障，而是正常情況。

如果電動滑板車預計閘置超過 30 天，請將電池充滿電並放置在乾燥陰涼處，並每 60 天充電一次。不遵照這些步驟可能會損壞電池，並且這類損壞不在保固範圍內。

禁止拆卸電池組。只允許在官方技術維修或附屬工廠進行操作。

僅可使用原廠充電器進行充電，否則會有損壞或火災的風險。

不當丟棄廢舊電池可能造成嚴重環境污染。請依當地政府規定丟棄本電池組。

每次使用後，請對電池進行充電，延長電池的使用壽命。

危险！

電池組包含易燃及危險物質。操作不當可能導致火災、煙霧、爆炸和嚴重的人身傷害或財產損失。請務必閱讀並遵守以下禁止行為，在進行任何與電池相關的操作之前，穿戴適當的防護裝備。

請將電池放置於嬰幼兒無法觸及之處，以避免任何意外發生。如由小孩使用電池，監護人應在使用前說明正確的操作方法及注意事項，並始終確保電池的完整性。

僅使用專用充電器，並僅以指定的方式為電池充電。請勿直接經由電源插座或汽車點煙器進行充電。不要在無人看管的情況下對電池充電。

- 請勿對電池進行反向充電。

- 請勿將電池靠近火焰或熱源，也不要把電池扔進火中。

• 禁止在汽車或類似的地方充電或使用電池，其中溫度可能達到 50^ C 。
• 請勿把電池浸泡、投入水 / 海水中、及弄濕。
• 禁止利用金屬造成短路或連接 (+) 正極和 (-) 負極。請勿讓電池跟鑰匙、項鍊、髮夾、硬幣或螺絲等金屬物品一同存放在口袋或袋中。
• 請勿用尖銳的物體 (如針頭、螺絲起子) 刺穿電池。
• 請勿使用烙鐵等高溫物體局部加熱電池。
• 請勿使用錘子或重物敲打。請勿踩踏電池及拋擲或掉落，以免電池受到機械衝擊。不要使用變形的電池。
• 請勿拆開電池或修改電池設計 (包括電路)。
• 請勿直接在電池上焊接，也不要把新舊電池組合在一起使用。
• 請勿將電池放入微波爐、烘乾機或高壓容器。
• 請勿跟其他製造商的電池、不同類型和/或型號的電池（例如乾電池、鎳金屬氫電池或鎳鎘電池）一同使用或組合。

請勿在有靜電（超過 100V）的情況下使用電池，這會損壞電池保護電路。

請勿拆下電池。要拆下電池很複雜，可能會造成設備異常。您必須聯絡授權維修中心才能操作電池。

電池的儲存或充電不可超出規定的溫度限制（請參閱本手冊的內容）。請勿擊穿電池。請參閱當地有關電池回收和/或丟棄的法律規定。

維護良好的電池即使在騎行數英哩後也能表現良好。每次騎行後請為電池充電，避免電池完全耗盡。

警告！

若偵測到泄漏或臭味，請立即遠離火源。如果液體泄漏到皮膚或衣服上，請立即用清水洗淨。如液體從電池漏液並滲入眼睛，請勿揉搓眼睛，以清水沖洗，並立即就醫。如電池端子變髒，請在使用電池前用乾布擦拭。

在丟棄前以適當的絕緣膠帶覆蓋端子。

在使用/安裝/拆下電池或使用充電器之前，請務必閱讀使用手冊並遵守操作的注意事項。

當電池的使用時間比平時短很多時，請更換電池。

如果需要長時間儲存電池，應把電池從設備中取出並儲存在濕度和溫度較低的地方。

當向充電電池、使用和儲存時，請遠離帶有靜電的物體。

不可替換非充電電池。

報廢前必須先從設備中取出電池。

拆下電池時，必須斷開設備連接的電源。

請妥善處理丟棄的電池。

請勿嘗試拆解電池。請勿觸摸電池接點。請勿拆卸或擊穿外殼。

保持電池接點遠離金屬物體，避免短路。火災和觸電風險。如果電池損壞或發現水痕，請勿充電或使用電池。

當發生意外或故障時：請聯絡您所在國家/地區的授權維修廠商。

使用者必須聯絡授權或專業的客戶服務。

XV. 充電/放電和儲存電池

警告：務必遵守以下訊息。

僅使用原廠充電器，不當使用可能造成人身傷害及財產損失。保固不承擔因使用非原廠充電器而造成的任何責任。

請勿在任何液體/火源附近充電，請務必迴避可燃物質。請勿在無人看管時充電。

如果充電埠或充電線潮濕，請勿充電。

如果電池損壞或發現水痕，請勿充電或使用電池。

充電介面配有特殊插槽。請勿強行插入接頭以免導致裝置損壞。

當電池充電時，指示燈會亮紅色。充電完成時，指示燈呈綠色。

當指示燈呈綠色時，請移除充電器。過充或放電過度會導致電池不可逆轉的損壞或財產損失。如果騎行後充電時充電指示燈立即變為綠色，請斷開充電器的連接，並讓電池冷卻後再充電。這是因為電池內部溫度高而啟動智慧保護的正常現象。電池冷卻後可開始充電。

如果電池在以下建議的時間後仍未充滿電，請停止充電並斷開充電器。如需更多資訊請聯絡客戶服務。

每次充電後，充電埠必須用隨附的橡膠蓋蓋上。

處理電池時，務必特別小心。

如果電池變得異常熱，或者在使用、充電或儲存過程中發現異味、變色、變形或其它異常情況，請停止使用電池。

可在以下溫度範圍內使用電池。請不要超出這些範圍。

操作溫度：-10-60°C（電池效能因溫度而異）

充電溫度：10-45℃

儲存與運輸溫度：-10-45°C

儲存濕度：10-80%

XVI. 其他

1. 製造日期請參閱產品標籤

2. 储存装置

請將此產品存放在乾燥、陰涼和安全的地方，避免潮濕及高溫。濕度可能導致電子元件損壞。當鋰電池出現損壞時，請聯絡您當地的回收機構，並根據您的國家或地方法律規定丟棄鋰電池。

• 操作温度：-10-60℃
• 充電溫度：10-45 ℃
• 儲存與運輸溫度：-10-45°C

• 儲存濕度：10-80%

• 本產品不得跟其它生活垃圾一同丟棄。請按照當地法規進行回收，盡可能減少環境污染，或聯絡您當地的政府機構及生活垃圾處理服務單位。

• 1) 裝置不適合用於海拔高度 2000 公尺以上。

2) 長時間暴露於紫外線、雨水及此類條件可能會損壞外殼材料，不使用時請存放於室內。
3) 警告 - 火災風險 - 沒有使用者可自行維修的零件

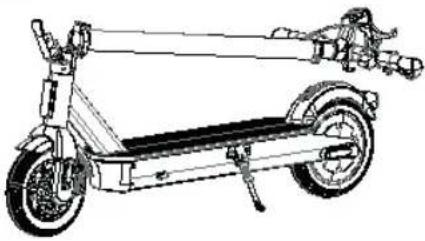

I. 包装内容

滑板车1台
3mm六角扳手*1
说明书*1
保固手册*1
充电器*1
M5*14L沉头内六角螺丝*4PCS

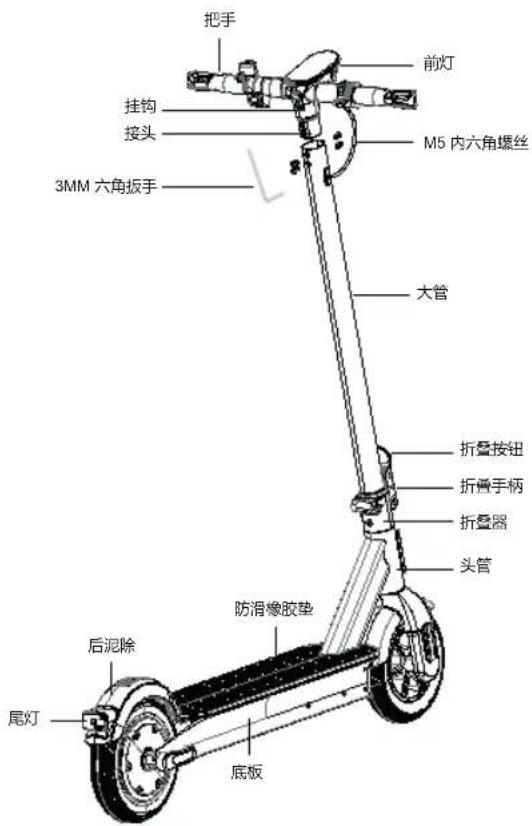

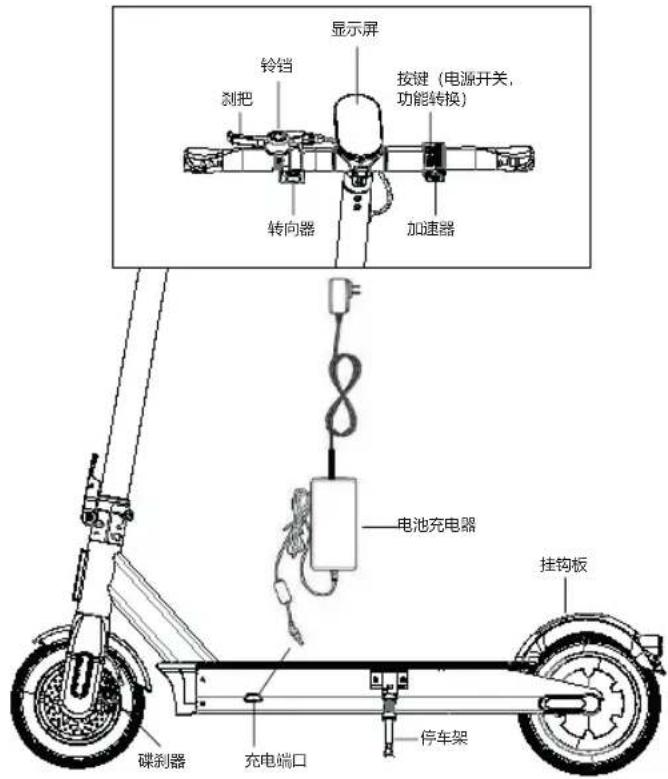

II. Parts

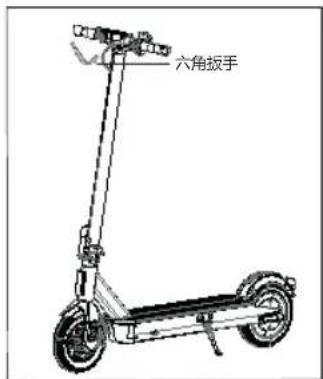

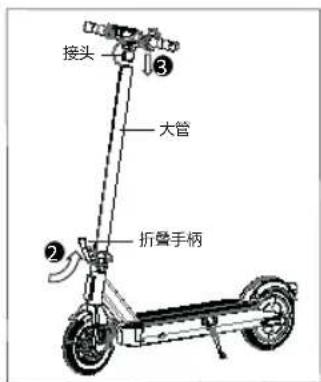

III. 组装滑板车

① 大管（附带接头/把手）打起直立，与头管水平。

② 扣紧折叠手柄。
③ 接头插入大管内部。

④ 六角扳手锁紧大管两侧 M5 螺丝。

IV. 电池充电

初次使用前，请将滑板车充电。

注：充电时充电器指示灯为红色，充电时充电器指示灯为绿色充电完成。

挡位显示

	1档	时速:6km/h
	2档	时速:10km/h
	3档	时速:20km/h&25km/h&30km/h
闪烁)	4档	时速:20km/h&25km/h&30km/h

速度显示：显示当前车辆速度，车辆故障时显示故障代码。

(系列 3/系列 5)

故障显示：图标点亮时，速度显示故障代码，请联系经销商送修检查。

(系列 3/系列 5)

电量显示：每格电量约20%

(系列 3/系列 5)

前灯/尾灯显示：点亮时，前灯跟尾灯被点亮。

(系列 3/系列 5)

蓝牙显示：图标长亮表示蓝牙已连接到设备。

(系列 5)

定速巡航显示: 定速巡航开启是灯光闪亮, 持续按压加速器约 7 秒可进入定速骑行, 这时定速巡航显示灯光长亮。

(系列 5)

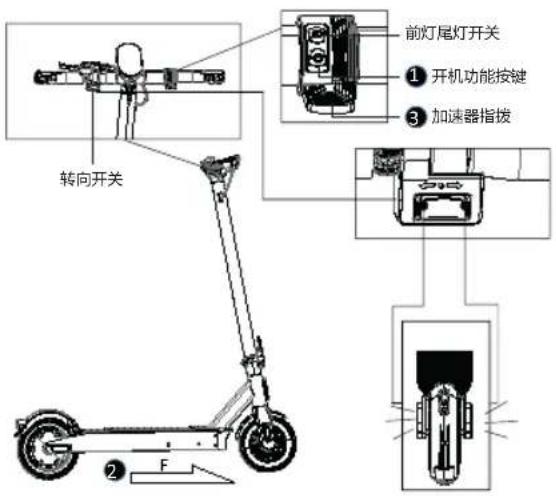

VI. 启动滑板车

1. 长按开机功能按键 3 秒，电源开启，显示屏幕亮起（开机后连续短按开机按键 2 次，高低速切换，连续按键 3 次，公英里切换）
2. 双手握紧手把，目视正前方，一脚踏在底板上，另外一脚助力地面，使车辆向前滑动。
3. 车子滑动后缓缓按下加速器，当电机启动后，双脚立于底板上。

VII. 停止滑板车

1. 松开加速器。
2. 根据车速缓按刹把。
3. 不使用时长按开机按键 3 秒关机。

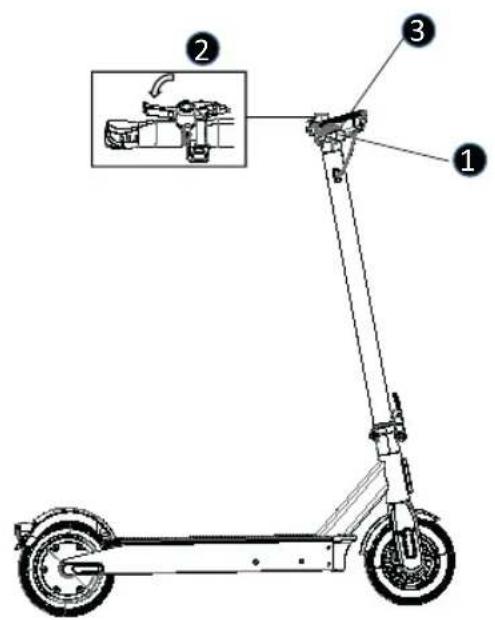

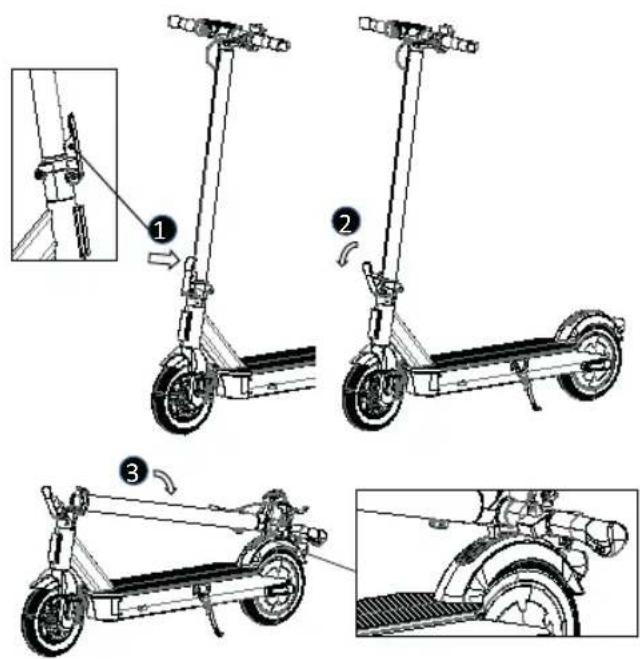

1. 按下折叠按钮。
2. 打开折叠手柄。
3. 打下立管，使挂钩卡入挂钩板的卡口。

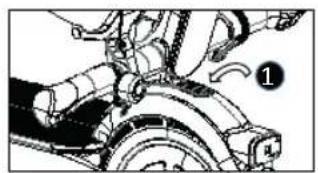

1. 按下挂钩板，使挂钩脱离挂钩板卡口。
2. 打起立管。
3. 扣紧折叠手柄。

故障 1：仪表显示故障代码说明及解决方案

故障代码 解决方案
当仪表出现“0E”的故障码该如何消除?	当仪表显示0E的故障码时,表示滑板车需要充电了,只需要您把电充满后就可以解决。
当仪表出现“1E”的故障码该如何消除?	当仪表显示1E的故障码时,表示滑板车电池供电超过了系统负荷,如果您正在充电,请拔掉。如果故障还没有解除请您联系经销商送修检查。
当仪表出现“2E”的故障码该如何消除?	当仪表显示2E的故障码时,且滑板车无法正常工作,请您及时联系经销商送修检查。
当仪表出现“3E”的故障码该如何消除?	当仪表显示3E的故障码时,表示系统进入了保护状态,此原因是系统检测控制器温度过高,只需要您暂停骑行,等温度恢复正常后就有可以解决。
当仪表出现“4E”的故障码该如何消除?	当仪表显示4E的故障码时,有可能是滑板车底部的通讯线松动或者脱落了,请您联系经销商送修检查。
当仪表出现“5E”的故障码该如何消除?	当仪表显示5E的故障码时,有可能是滑板车的电机连接线与控制器通讯的连接线处有松动或者脱落现象,请您联系经销商送修检查。
当仪表出现“6E”的故障码该如何消除?	当仪表显示6E的故障码时,有可能是滑板车的油门转把处有异常,如果出现此问题,请您联系经销商送修检查。
当仪表出现“7E”的故障码该如何消除?	当仪表显示7E的故障码时,有可能是滑板车的刹车系统有异常,如果出现此问题,请您联系经销商送修检查。
当仪表出现“8E”的故障码该如何消除?	当仪表显示8E的故障码时,有可能是滑板车在下坡时速度过快,电流过大,系统进入了自动保护;当您停车后,重启滑板车后,看系统是否恢复正常,如果还没有,请您联系经销商送修检查。
当仪表出现“9E”的故障码该如何消除?	当仪表显示9E的故障码时,有可能是滑板车电机在运转时被堵住了,您可以停车,然后再重启。如果问题依旧存在,请您联系经销商送修检查。

故障 2：电池无法充电

排除方法：

1. 充电器插头没有正确插入充电孔。
2. 充电器损坏，更换新的充电器。
3. 电池连接充电座端子松脱，重新插入该端子。

故障 3：充电后里程不足

排除方法：

1. 充电不足，给电池充满电。
2. 上坡、强风、负重过大、路况不良、低温导致耗电量过大。
3. 电池连接充电座端子松脱，重新插入该端子。

故障 4：时速过低

排除方法：

1. 电压太低，给电池充满电。

故障 5：制动失效

排除方法：

1. 制动线芯过长，重新拉紧刹车线芯锁紧。
2. 如果刹车器损坏，更换刹车器。
   重要提醒：当检测到故障时请联系授权的客服中心，不要自行修理或修改，这会导致更大的损伤。

XI. 使用资讯

产品名称 宏碁电动滑板车系列 3

型号 AES023

尺寸(展开后) 107(长)x49(宽)x120(高)(公分)

尺寸(折叠后) 107(长)x49(宽)x54(高)(公分)

重量(含电池) 16 公斤

马达 36 V/350 W

电池 7.8 Ah

电池类型 锂离子

电池制造商 Jiangxi Hua ChuangLi New Energy Co.,Ltd.

充电器 42 V/3.0 A

充电器制造商 FUYUANDIAN,型号:FY-1504203000

完全充电时间 3 小时

最大时速 20 km/h 或 25 km/h 或 30 km/h (依照国家的规定)

最大不充电距离 20 - 25 Km

变速 有

变速模式 4

变速等级 0 - 6 km/h; 0 - 10 km/h; 0 - 20 或 25 km/h 或 30 km/h (依照国家的规定)

折叠机制 有

主要材质 铝合金底板,不锈钢前管

最大荷重 最多可达 120 公斤

间隙 8.5 公分

把手高度可调节 否

刹车 前碟刹车与后 E-ABS

显示器 LED 显示器

车轮避震器 无

车轮 PU 发泡胎

轮胎材质 PU

车轮直径 8.5"

传动装置 后轮驱动

防水 IPX5

反射器 有

头灯 有

应用程式 否

音频讯号 有

背光 有

蓝牙 否

爬坡能力 14%

注：E-scooter 規格上的最高速度是在電池滿充 (100%) 的條件下所測得。
应用制动时需额外当心，请勿急速捏死前刹车，避免前碟盘抱死，造成飞车风险。
行駛總里程數：滿電下測試，以 75 Kg (165 lb) 載重，氣溫 25～30 度 (77～86°F)，以時速 10 km/hr (6.21 Mph) 的速度在路面（路況平緩的水泥路面）上均速且無停頓行駛狀態下測得。

产品名称 宏碁/掠夺者电动滑板车系列 5

型号 AES025 / PES025

最大时速 20 km/h 或 25 km/h 或 30 km/h （依照国家的规定）

最大不充电距离 55 - 60 Km

变速 有

变速模式 4

变速等级 0 - 6 km/h; 0 - 10 km/h; 0 - 20 或 25 km/h 或 30 km/h (依照国家的规定)

折叠机制 有

主要材质 铝合金

最大荷重 最多可达 120 公斤

间隙 11 公分

把手高度可调节 否

刹车 前碟刹车与后 E-ABS

显示器 LED 显示器

车轮避震器 有

车轮 PU 发泡胎

轮胎材质 PU

车轮直径 10"

传动装置 后轮驱动

防水 IPX5

反射器 有

头灯 有

应用程式 有

音频讯号 有

背光 有 蓝牙 有

爬坡能力 15%

注：E-scooter 規格上的最高速度是在電池滿充 (100%) 的條件下所測得。

应用制动时需额外当心，请勿急速捏死前刹车，避免前碟盘抱死，造成飞车风险。

行駛總里程數：滿電下測試，以 75 Kg (165 lb) 載重，氣溫 25～30 度 (77～86°F)，以時速 10 km/hr (6.21 Mph) 的速度在路面（路況平緩的水泥路面）上均速且無停頓行駛狀態下測得。

XII. 安全骑行

使用此装置前须经学习过程。使用前未经正确学习过程可能导致伤害。请采取保护措施以避免损坏。完成这些步骤后，您便可启动电动滑板车：

在每次骑行前检查刹车。如果您觉得刹车过紧，用六角扳手逆时针松开盘式刹车座的压盘螺丝，松开刹车线，略微缩短刹车线的长度，然后锁紧压盘螺丝。如果您觉得刹车过松，请松开压盘螺丝，拖动刹车线，略微延长长度，然后再锁紧压盘螺丝。

警告！紧急刹车时，您可能会因失去动力及跌倒而造成严重伤害。请保持适中的速度，注意潜在的危险。

折叠后，用手握住电动滑板车的立管进行运输，如图所示：

当您穿越减速带、电梯门沟、颠簸的道路或其它不平坦的表面时，请将车速保持在 3.1 至 6.2 mph (5 - 10 km/h) 之间。稍微弯曲膝盖以更好地适应上述地面。

• 请勿将脚放在后挡泥板上。
• 与电动滑板车一起行走时，请勿拉动加速手把。避免轮胎/车轮接触障碍物。
• 请勿将重物悬挂在把手上。
• 请勿单脚骑行电动滑板车。
• 请勿在公共道路、汽车专用道或高速公路上骑行。
• 请勿在高速行驶时猛烈旋转把手。
• 请勿在上下楼梯时骑行，或跳过障碍物。
• 请勿在行进间松开双手。请勿单手骑行。
• 请勿骑越水坑或任何其它（水）障碍物。在此情况下，请降低速度并绕过障碍物。
• 请勿与他人共乘。电动滑板车仅供单人骑乘。
• 请勿与孩童共乘。
• 孕妇请勿骑乘。
• 请勿在骑行电动滑板车时使用手机或佩戴耳机。
• 骑行后马达会变热，请勿触摸。
• 请务必将双手放在把手上，否则您可能会因为失去平衡及跌倒而造成严重伤害。
• 仅在干燥的天气下使用。

• 我们不建议在公共道路上骑行。

• 请勿在高速骑行时急转弯。

• 请勿突然启动或停止。
• 无论对您还是他人，请保持电动滑板车在安全的骑行速度上，并可随时停止。
• 骑行电动滑板车时，请与他人保持距离以避免碰撞。
• 转向时必须利用身体的重心；重心剧烈变化可能会造成伤害。
• 除了制造商说明可修改之处外，不得进行任何其它修改。
• 自锁螺母和其它自锁固定装置可能失效时。
• 避免在斜坡上骑行。

XIII. 清洁与保养

此电动滑板车需要保养其所有组件，这些组件会因正常使用而磨损，不属质保范围。

清洁

在清洁前，请确保电动滑板车电源已关闭、已拔下充电线、充电端口上的橡胶盖已密封，否则可能会损坏电子组件。请务必先断开产品连接的充电器，覆盖充电防水插头，关闭产品电源，并在清洁过程中避免液体接触电池、马达和其它电子零件，以免发生危险。请勿使用高压水枪清洁产品或将其浸泡在水中。

请使用湿布来清洁电动滑板车。如果需要清除污垢，请使用软刷然后用湿布擦拭。

请务必覆盖充电端口，以避免电子组件出现问题。

请勿使用含有挥发性或腐蚀性化学成分的酒精、汽油、煤油。这可能会损坏电动滑板车的外观和内部结构。此外，不要使用压力水枪或自来水。

保存

不使用时，请将电动滑板车存放在阴凉干燥的环境下。由于本产品并非专为在潮湿区域使用而制造，请避免放在室外，请勿靠近腐蚀性物质，例如海水、港口等。也不建议将其长时间暴露在阳光直射引起的高温环境下。

XIV. 电池操作与禁止行为

请勿使用其它型号或品牌的电池，仅使用原装电池。

请勿将电池置于温度高于 45^ 或低于 -10^ 的环境下（例如，不要在夏天把电动滑板车置于汽车后车箱），且勿将电池置于靠近火源的地方。否则可能会导致电池故障、过热，甚至有发生火灾的风险。

避免电池完全放电，最好在电池耗尽之前进行充电。这样可延长电池的使用寿命。此外，如果您在极寒冷或高温的地区驾驶电动滑板车，电池的使用时间会降低。这是正常情况而非电池故障。

如果电动滑板车预计闲置超过30天，请将电池充满电并置于干燥阴凉处，并每60天充电一次。未遵守这些步骤可能导致电池损坏，且此类损坏不属质保范围。

禁止拆卸电池组。只可在官方技术维修或附属工厂进行操作。

仅可使用原厂充电器进行充电，否则会有损坏或火灾的风险。

不当丢弃废旧电池可能造成严重环境污染。请根据当地政府的规定处置本电池组。

每次使用后，请对电池进行充电，以延长电池的使用寿命。

危险

电池组含有易燃及危险物质。操作不当可能导致火灾、烟雾、爆炸和严重的人身伤害或财产损失。在进行任何电池相关操作之前，请务必阅读并遵守以下禁止的行为，同时须穿戴适当的防护装备。

请让婴儿与儿童远离电池，以避免发生任何事故。

仅使用专用充电器并以指定的方式对电池进行充电。请勿直接通过电源插座或汽车点烟器进行充电。请勿在无人看管的情况下对电池进行充电。

• 请勿对电池进行反向充电。

• 电池不可靠近火焰或火源，也勿将电池扔进火中。

• 请勿在汽车或类似的地方充电或使用电池，这些地方的温度可达 50^ C 。

• 请勿将电池浸泡、投入水/海水中、及弄湿。
• 请勿利用金属造成短路或连接 (+) 正极和(-)负极。请勿让电池与钥匙、项链、发夹、硬币或螺丝等金属物品一起存放在口袋或袋中。
• 请勿用尖锐的物体（如针头、螺丝刀）刺穿电池。
• 请勿使用烙铁等高温物体局部加热电池。
• 请勿用锤子、硅码等重物敲打。请勿踩踏电池及抛掷或掉落，以免电池受到机械冲击。请勿使用变形的电池。
• 请勿拆开电池或改动电池设计（包括电路）。
• 请勿直接在电池上焊接，也勿将新旧电池组合在一起使用。
• 请勿将电池放入微波炉、烘干机或高压容器。
• 请勿与其它制造商的电池、不同类型和/或型号的电池（例如干电池、镍金属氢电池或镍镉电池）一起使用或组合。

请勿在有静电（超过 100 V）的情况下使用电池，这会损坏电池保护电路。

请勿拆下电池。要拆下电池很复杂，可能会造成设备异常。您必须联络授权维修中心才能操作电池。

电池的存储或充电不可超出规定的温度限制（请参阅本手册的内容）。请勿击穿电池。请参阅当地有关电池回收和/或丢弃的法律规定。

维护良好的电池即使在骑行数英里后也能表现良好。每次骑行后请为电池充电，避免电池完全耗尽。

警告

若发现有泄漏或臭味的情况时，请立即远离火源。如果液体泄漏到皮肤或衣服上，请立即用清水清洗。如果液体从电池泄漏并进入您的眼睛，请勿擦您的眼睛，请用干净的水清洗，并立即就医。如果电池电极变脏，请在使用电池前用干布擦拭。

在丢弃前以适当的绝缘胶带覆盖电极。

在使用/安装/拆下电池或使用充电器之前，请务必阅读使用手册并遵守操作的注意事项。

当电池的使用时间比平时大幅下降时，请更换电池。

如需长时间储存电池，应将电池从设备中取出并存储在湿度和温度较低的地方。

当向充电电池、使用和存储时，请远离带有静电的物体。

不可替换非充电电池。

必须先从设备中取出电池，然后才能报废。

拆下电池时，必须断开设备连接的电源。

请妥善处理丢弃的电池。

请勿尝试拆解电池。请勿触摸电池接点。请勿拆卸或击穿外壳。

保持电池接点远离金属物体以免短路。火灾和触电风险。如果电池损坏或发现水痕，请勿充电或使用电池。

如果发生意外或故障：请联系您所在国家/地区的授权维修人员。

使用者必须联系授权或专业的客户服务。

XV. 充电/放电和存储电池

警告：务必遵守以下信息

仅使用原装充电器，不当使用可能造成人身伤害及财产损失。质保不承担因使用非原装充电器而产生的任何责任。

请勿在任何液体/火源附近充电，请务必回避可燃物。请勿在无人看管时向装置充电。

如果充电端口或充电线受潮，请勿充电。

如果电池损坏或发现水痕，请勿充电或使用电池。

充电接口配有特殊插槽。请勿强行插入接头，这会导致装置损坏。

当电池充电时，指示灯会亮红色。充电完成后，指示灯呈绿色。

当指示灯呈绿色时，请移除充电器。过充或放电过度会导致电池不可逆转的损坏或财产损失。如果骑行后充电时充电指示灯立即变为绿色，请断开充电器的连接，并让电池冷却后再充电。这是因为电池内部温度过高而启动了智能保护的正常现象。电池冷却后可开始充电。

如果电池在以下建议的时间过后仍未充满电，请停止充电并断开充电器。更多信息请联系客户服务。

每次充电后，充电端口必须用附带的橡胶盖盖住。

在操作电池时，务必特别小心。

如果电池变得异常热，或者在使用、充电或储存过程中发现异味、变色、变形或其它异常情况，请停止使用电池。

可在以下温度范围内使用电池。请不要超出这些范围。

操作温度：-10 - 60℃（电池性能因温度而异）

充电温度：10 - 45°C

存储与运输温度：-10 - 45°C

存储湿度：10 - 80%

XVI. 其他

1. 制造日期请参考产品标签

2. 存储设备

将此产品放置于阴凉干燥且安全的地方，避免高湿及高温。湿度可能导致电子组件损坏。当锂电池出现损坏时，请联络您当地的回收机构，并按照您的国家或地方法律规定处置电池。

• 操作温度：-10 - 60 °C
• 充电温度：10 - 45 ℃
• 存储与运输温度：-10 - 45 ℃

• 存储湿度：10 - 80%

• 本产品不得跟其它生活垃圾一同丢弃。请按照当地法规进行回收，尽可能减少环境污染，或联络您当地的政府机构及生活垃圾处理服务单位。

• 1) 本产品不适合用于海拔高度 2000 米以上。

2) 长时间暴露于紫外线，雨水及此类条件可能会损坏外壳材料。不使用时请放置于室内。
3) 警告 — 火灾风险 — 没有用户可自行维修的部件。
