用户手册 IFP92UW VIEWSONIC
ViewSonic® 作為領先全球的視覺解決方案供應商，致力於超越全球對技術進化、創新和簡單性的期望。ViewSonic® 相信我們的產品有可能對世界造成正面影響，而我們有信心，您選擇的 ViewSonic® 產品將讓您感到滿意。
再次感謝您選擇 ViewSonic®！
安全注意事項
開始使用裝置前，請先閱讀以下安全注意事項。
- 請將本使用指南放在安全的地方，以便日後參考。
·請閱讀所有警告並遵守所有指示。
·請勿在靠近水的地方使用裝置。為降低火災或觸電的風險，請勿讓裝置受潮。 - 切勿拆下後蓋。本顯示器包含高電壓零件。如果加以觸摸，可能會受重傷。
- 請避免讓裝置受陽光直射、或暴露在其他持續熱源下。
·請勿安裝於接近熱源的地方，例如散熱器、暖氣機、火爐或其他可能使裝置溫度升高至危險水準的裝置（包括擴大機）。
·請使用柔軟的乾布清潔外殼。如需更多資訊，請參閱「維護」一節。 - 移動裝置時，小心別讓裝置掉落或撞到任何東西。
·請勿將裝置放在不平穩的平面上。裝置可能會傾倒，導致人員受傷或裝置故障。
·請勿在裝置或連接線上放置任何重物。 - 如果冒煙、出現異音或異味，請立即關閉裝置並聯絡經銷商或 ViewSonic®。繼續使用裝置很危險。
- 本裝置是配備LED背光的顯示器，適合一般辦公室使用。
·請勿嘗試規避極化或接地插頭的安全設計。極化插頭具有兩個寬度不一的插片。接地插頭具有兩個插片及第三支接地接腳。較寬的扁平插腳和接地插腳是確保安全之用，如果插頭無法插入插座，請取得轉接器，勿嘗試強行將插頭插入插座。 - 連接至電源插座時，請勿拆除接地插腳。請確保接地插腳不被拆除。
- 請避免讓電源線受到踩踏或擠壓，尤其是插頭以及電源線與設備的連接處。請確保電源插座位於設備附近，以便使用。
-
僅用製造商規定的附件/配件。
-
若使用推車，移動推車／設備組合時請務必小心，以免翻覆導致人員受傷。
- 如果長時間不使用裝置，請將電源插頭從 AC 插座上拔下。

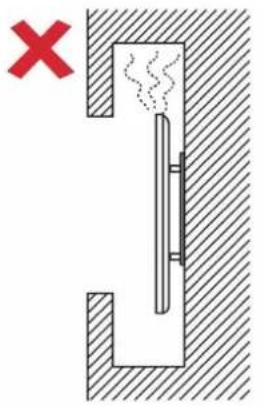

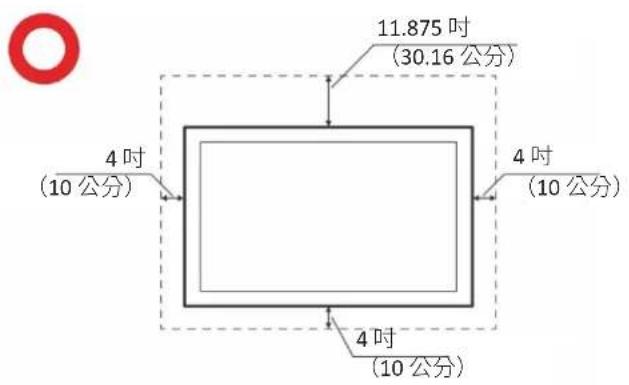

• 請將裝置放在通風良好的區域。請勿將任何會阻礙散熱的物品放在裝置上。
重要
為確保顯示器的最佳性能和使用壽命，必須遵循推薦的處理、安裝和存放程式。將顯示器置於水準位置可能會導致一系列潛在問題，包括：
- 顯示器結構部件上的應力過大，導致沿邊緣形成裂紋或變形。
- 重量分佈不均勻，隨著時間的推移，這會導致螢幕翹曲、遭受內部損壞或開裂。
- 與熱相關的損壞，因為內部元件可能無法按預期散熱，從而導致潛在的故障或永久性損壞。
此外，改變顯示器的形狀也會損害其內部元件的完整性，包括敏感的 LCD 單元，這可能導致顯示器品質的永久性下降。
為防止此類問題並保持顯示器的最佳狀態，建議始終將其安裝、處理、運輸和存放在垂直位置。否則可能會使保修失效並損害顯示器的性能和使用壽命。
備註：因誤用或不當處理顯示器而造成的任何損壞不在保修範圍內。
注意：
在下述情況下，請立即將裝置插頭從牆壁插座中拔下並請合格的維修人員維修：
- 電源線或插頭損壞。
- 液體潰到裝置上或物體掉入裝置中。
- 装置受潮。
- 裝置無法正常運作或摔落。
切勿將裝置放在不穩定的位置。裝置可能會掉落，導致人員重傷或死亡。採取簡單的預防措施可避免許多傷害（尤其是兒童），例如：
- 使用裝置製造商建議的櫃子或架子。
- 僅使用可安全地支撑装置的傢俱。
·確保裝置未突出支撐傢俱的邊緣。 - 勿將裝置放在較高的傢俱上（例如樹櫃或書櫃）而未將傢俱和裝置固定至合適的支撐物。
·勿將裝置放在布或裝置與支撐傢俱之間的其他材料上。 - 教導兒童攀爬傢俱以接觸裝置或其控制件的危險。
若要保留並重新放置現有的裝置，應遵守與上述相同的注意事項。
目錄
安全注意事项 3
介紹 11
包装内容物 11
IFP92UW. 11
IFP105UW/IFP105UW-N 12
IFP105S/IFP105G 13
壁掛套件規格(VESA) 14
IFP92UW. 14
IFP105S/IFP105G/IFP105UW/IFP105UW-N 15
產品概述 16
控制面板和前I/O 17
I/O 面板 ..... 18
遥控器 20
使用手势 24
建立連接 26
連接至電源 26
連接外部裝置和觸控連接 27
DisplayPort 連接 ..... 28
HDMI連接 28
USB Type C 连接 28
RS-232连接 29
USB連接 30
USB Type A 30
USB Type C 30
網路連接 31
媒體播放器連接 32
音訊連接 33
音訊輸入 33
音訊輸出 33
SPDIF 33
視訊輸出連接(HDMI Out). 34
選用連接 35
插入式PC（OPS插槽）安装 35
Wi-Fi卡（Wi-Fi插槽）安装 36
UMB202 相機快板安裝 37
使用 ViewBoard 38
開啟／關閉ViewBoard. 38
初始啟動設定 39
Home Screen (首頁畫面) 41
How to Sign Up 41
Use as Guest 42
Sign In 42
Home Screen Message 43
工具列 44
工具列圖示 45
應用 46
工具 47
控制列 48
Control Bar Icons 48
螢幕顯示(OSD)選單一一般設定 49
Input Source (輸入來源) 50
Display (顯示) 52

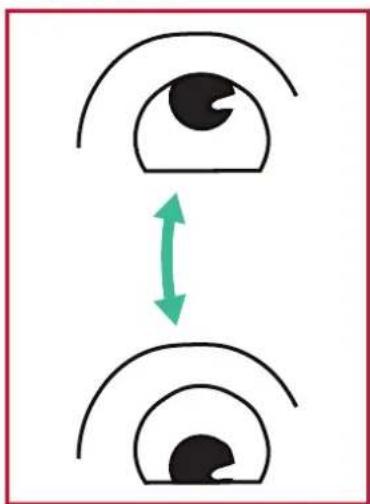

低蓝光滤光片與眼睛健康 54
使用 ViewBoard 56
Network & Internet (網路和網際網路) 56

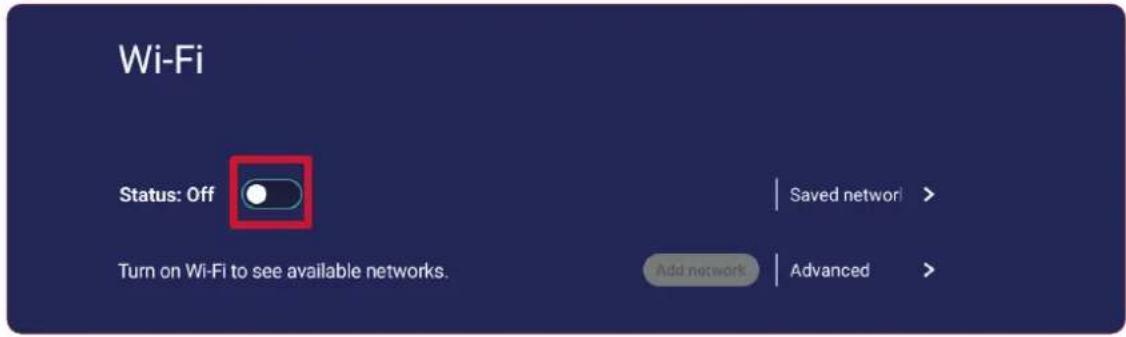

Wi-Fi 57

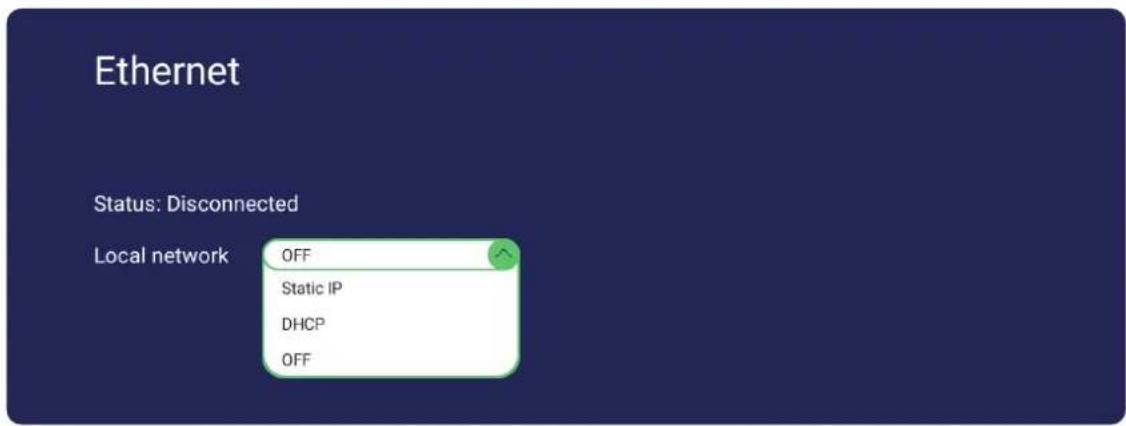

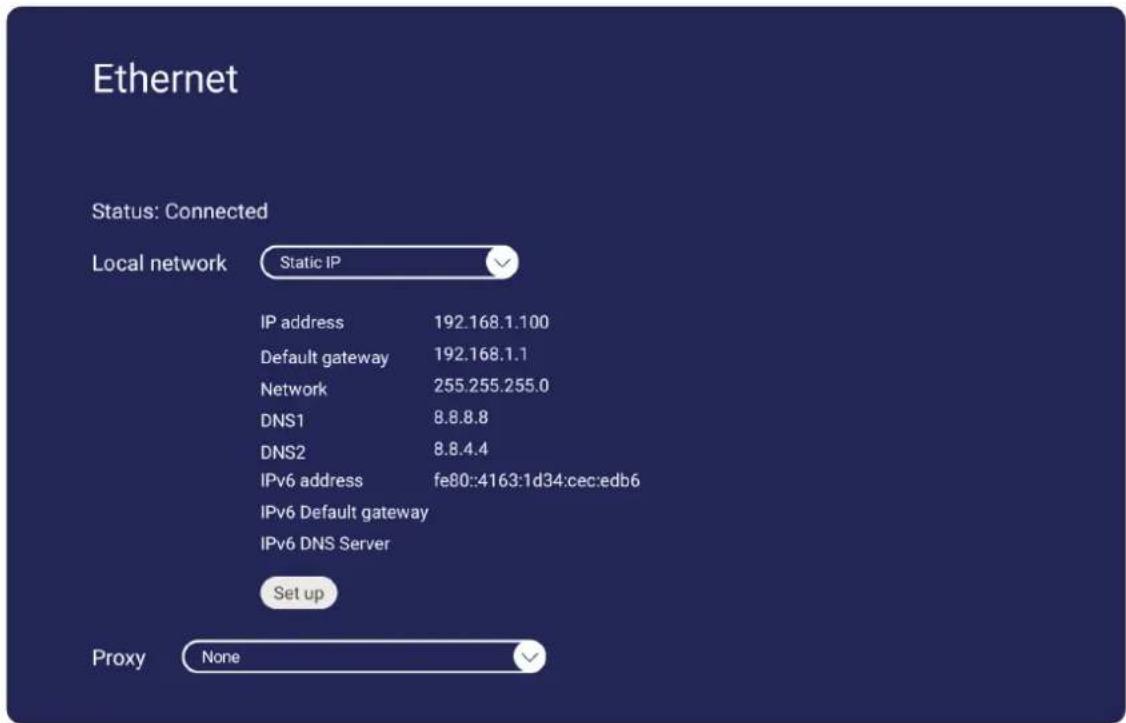

Ethernet（乙太網路） 58
Wireless Hotspot (無線熱點) 59
Display (顯示) 63
Wallpaper (桌布) 64
Protection (保護) 65
HDMI Out (HDMI輸出） （選購） 66
Preference (偏好設定) 67

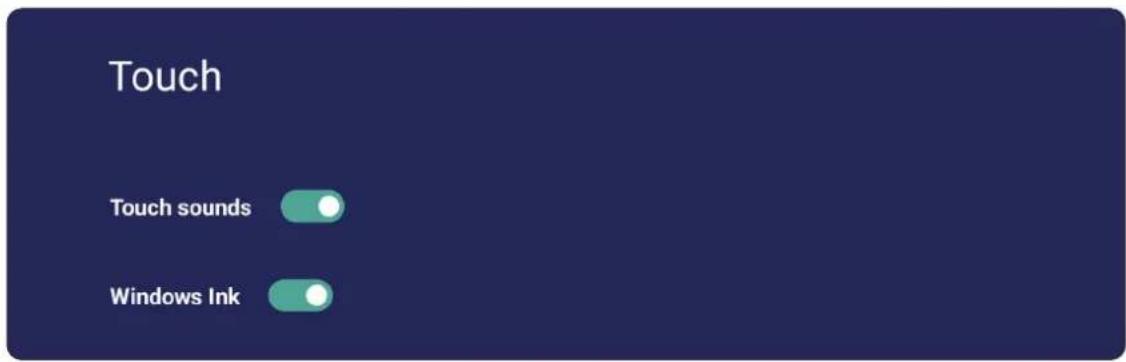

Touch (觸控) 68
Language (語言) 68
Keyboard & Input Method (鍵盤與輸入法) 69
Date & Time (日期與時間) 70
Boot Mode (開機模式) 71

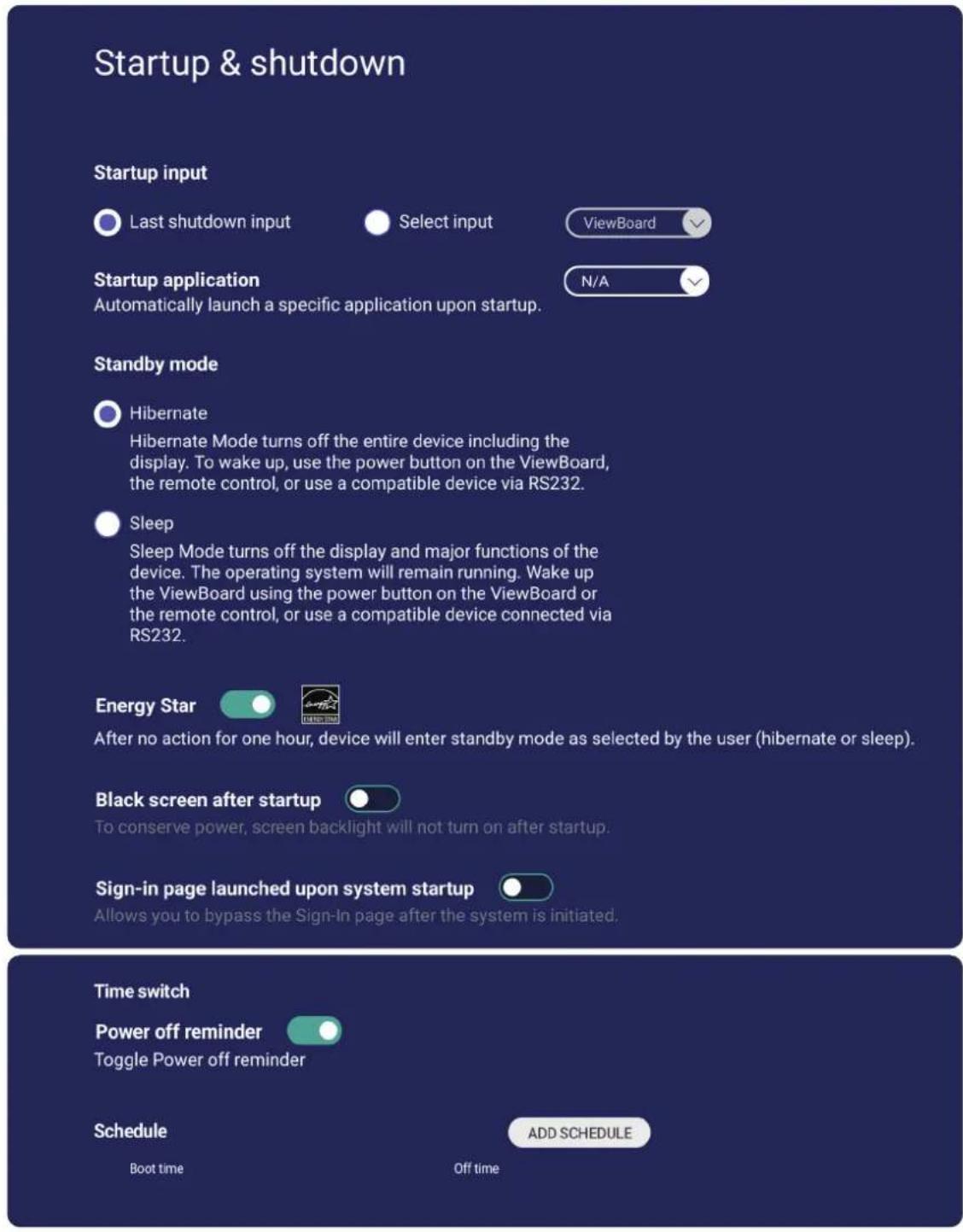

Startup & Shutdown (啟動與關機) 73
75
Multi-Window Mode (多視窗模式) 75
Sound (声音) 75
Input Source (輸入來源) 76
Label Input Source (標示輸入來源) 77
Source (來源) 78

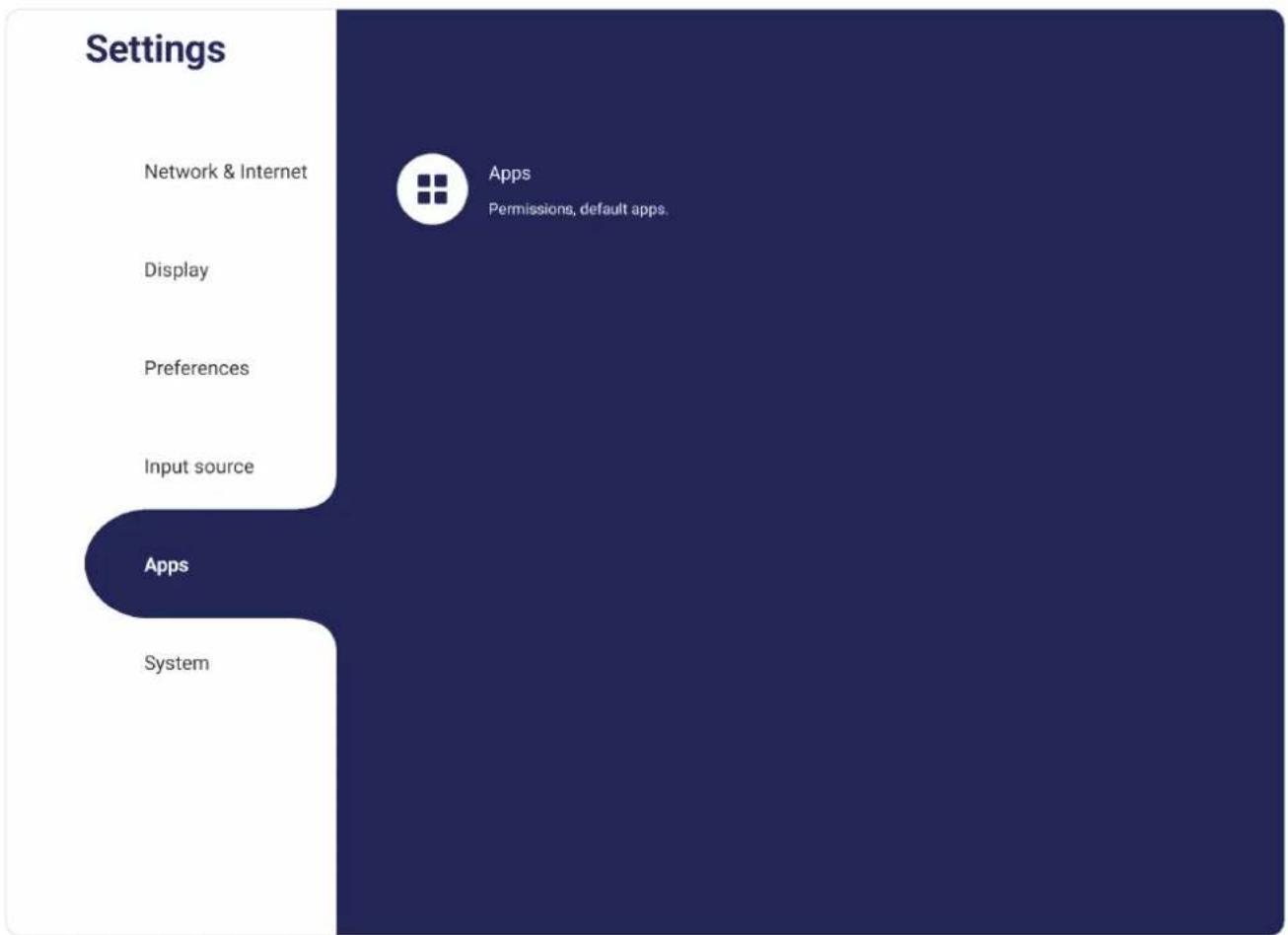

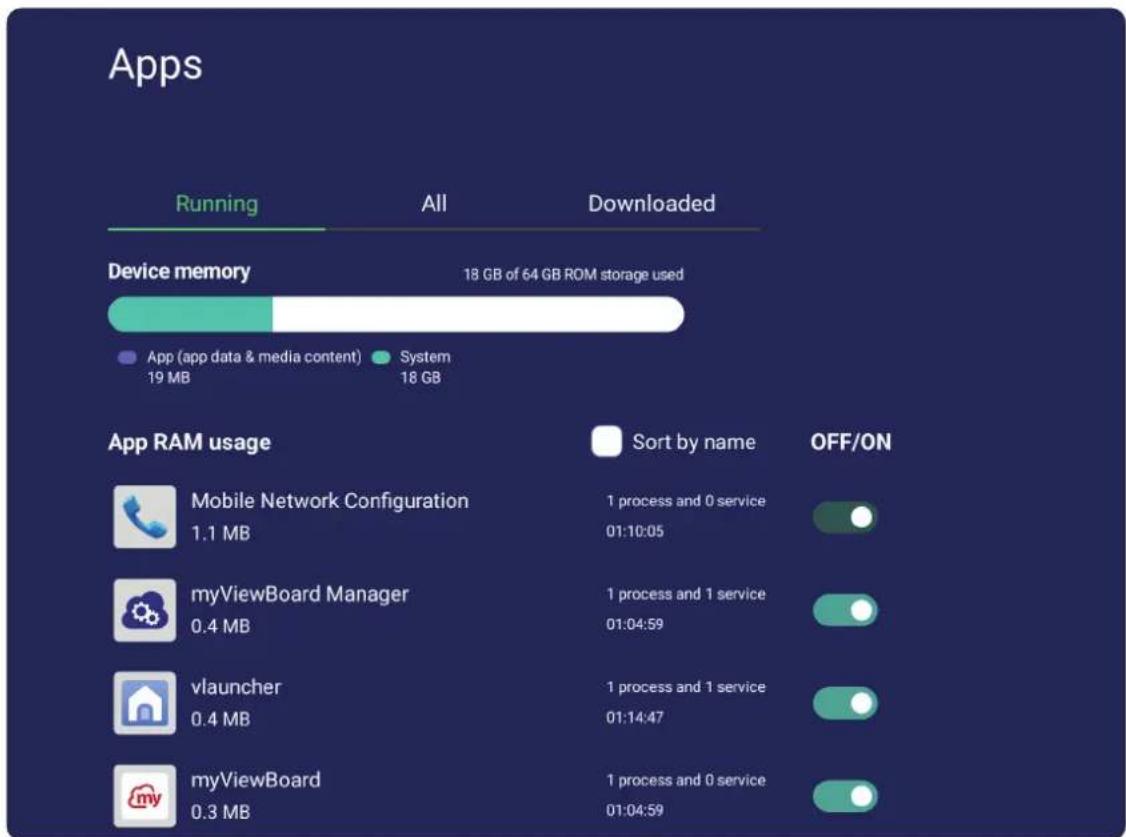

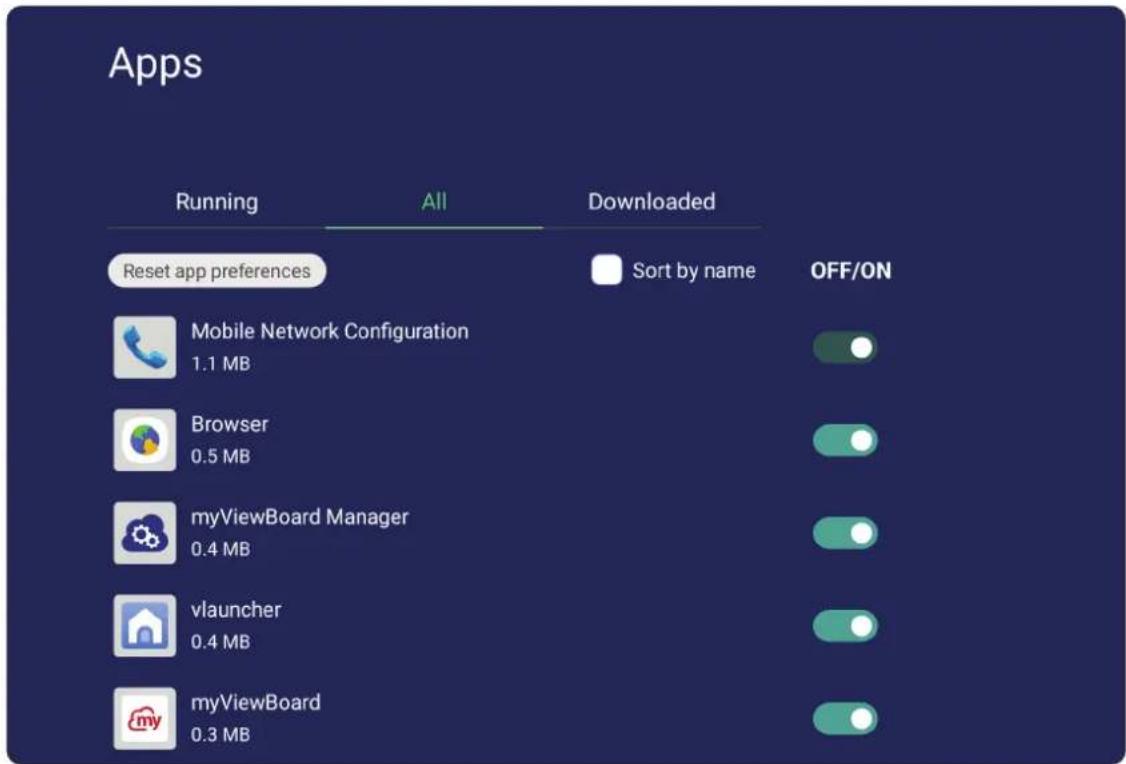

App（應用程式） 79
App（應用程式） 80

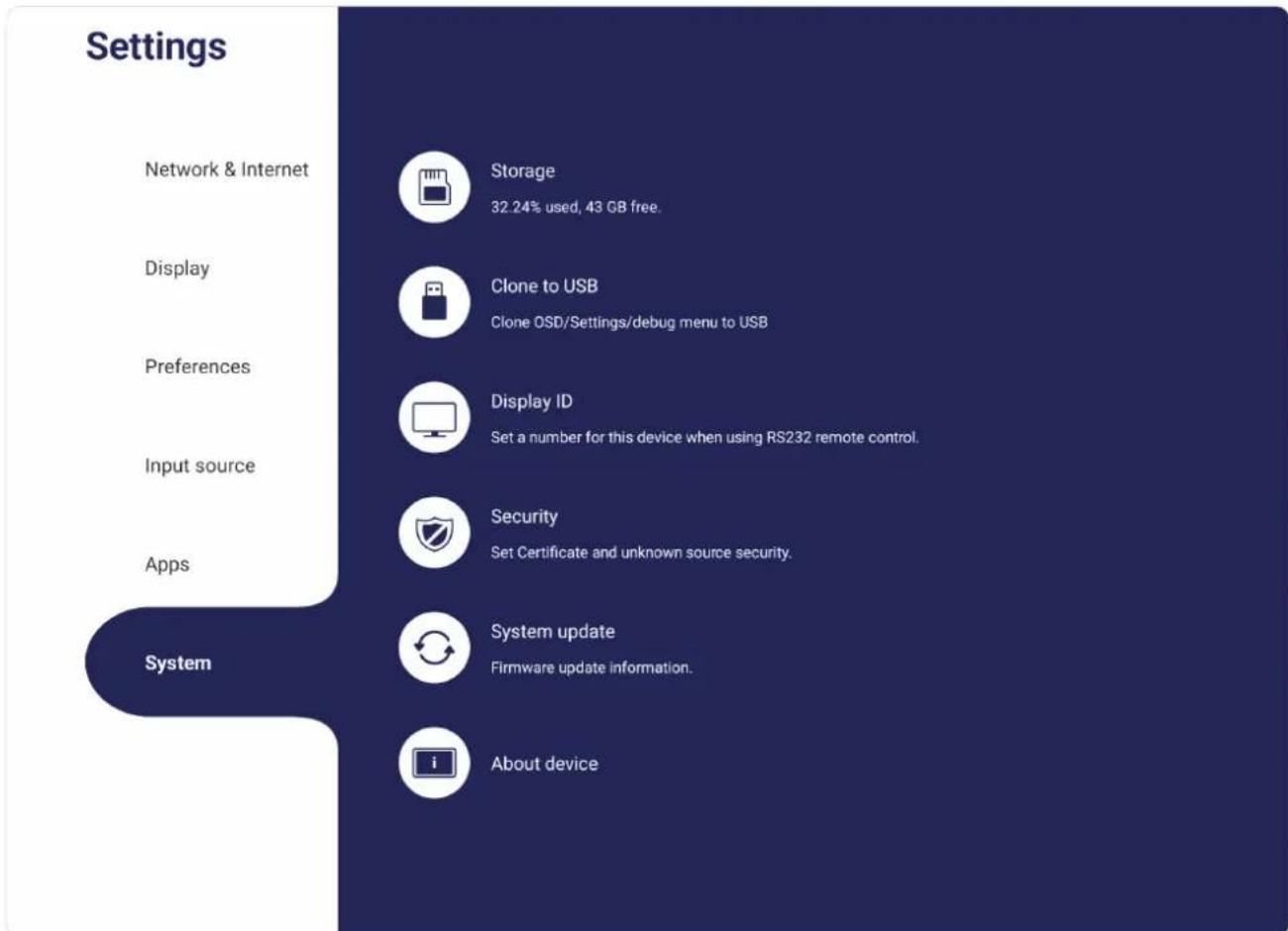

System (系統) 82
Storage (储存空間) 83
Clone to USB (複製到 USB) 84
DisplayID（顯示器ID） 85

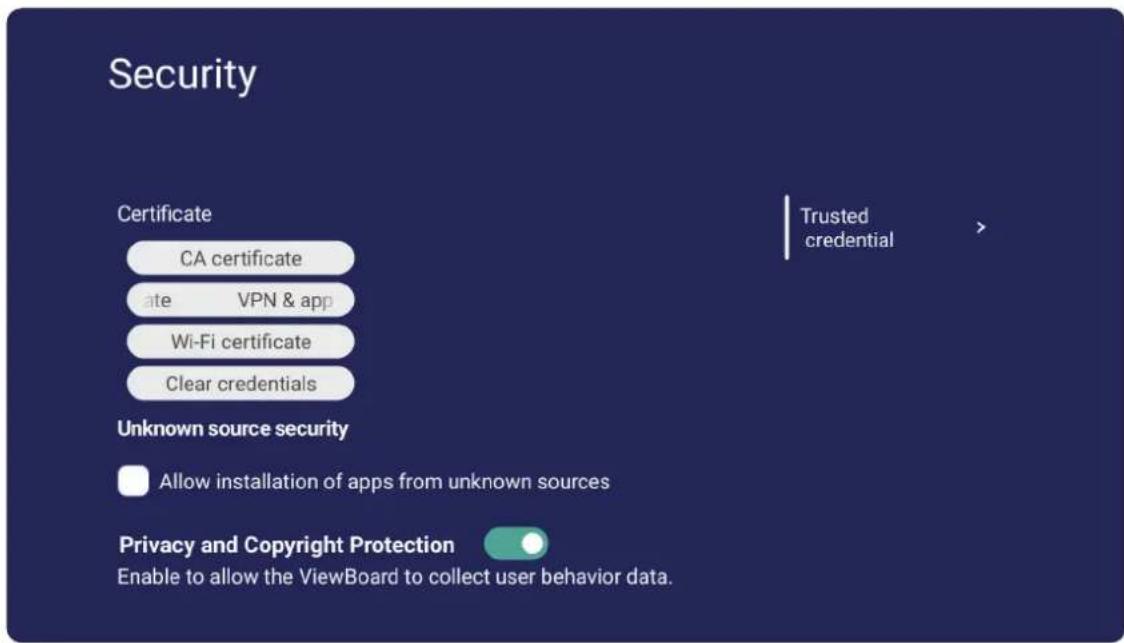

Security (安全性) 86

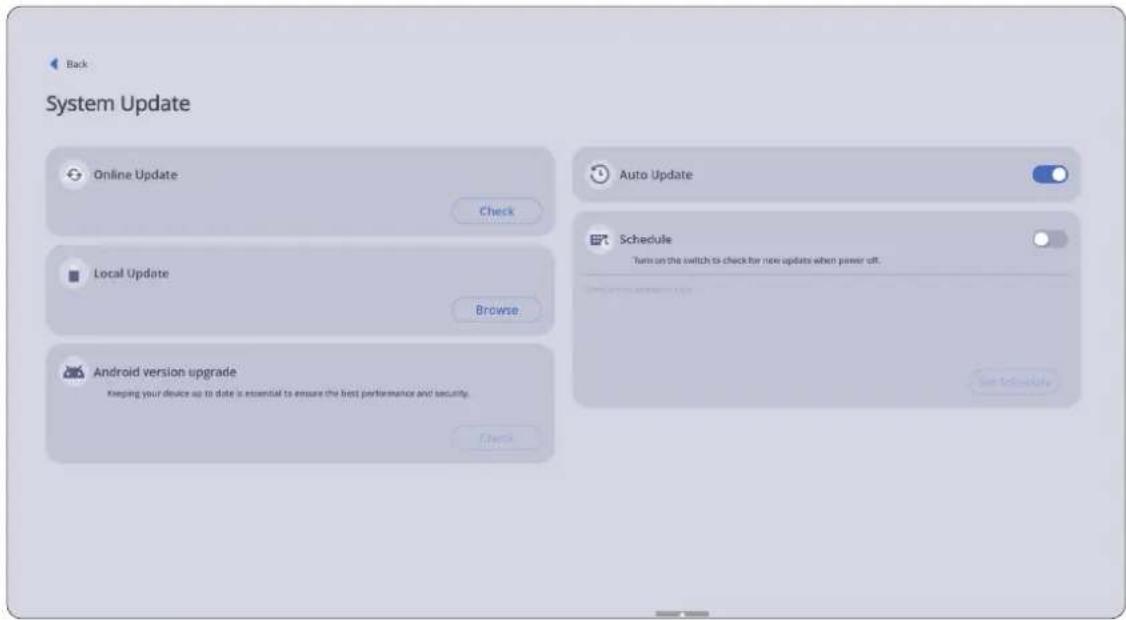

System Update (系統更新) 88
About Device (關於裝置) 89
嵌入式應用程式和設定 90
myBoard 90
螢幕錄製器 93

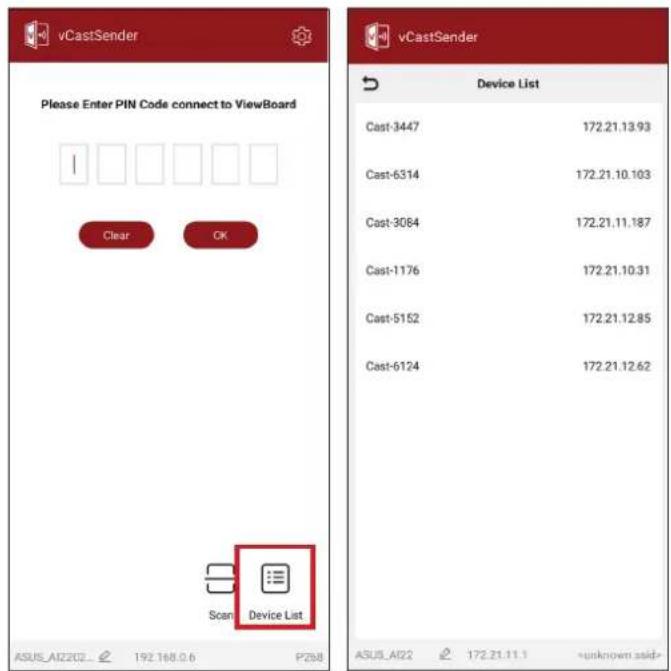

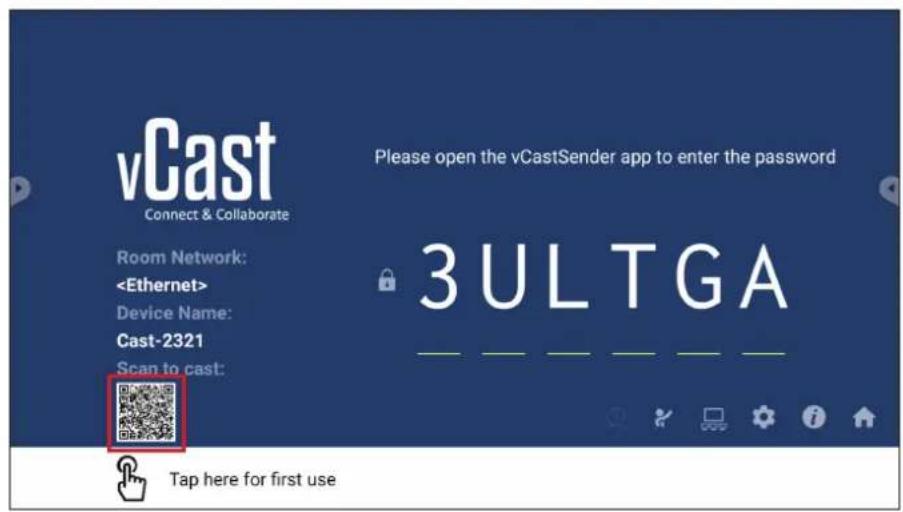

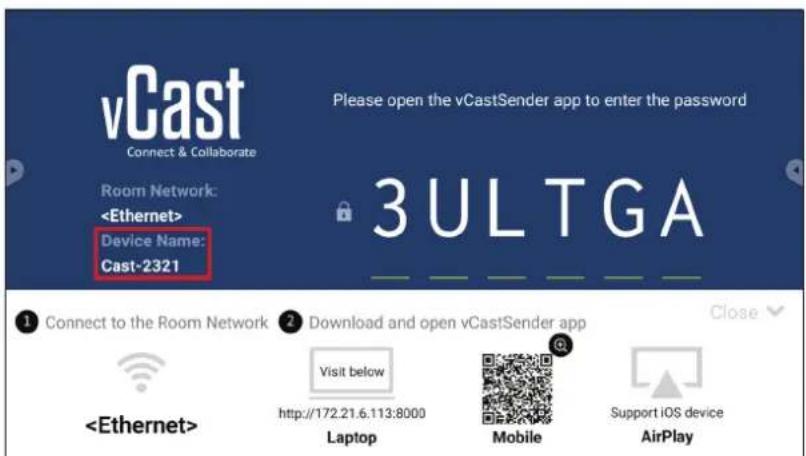

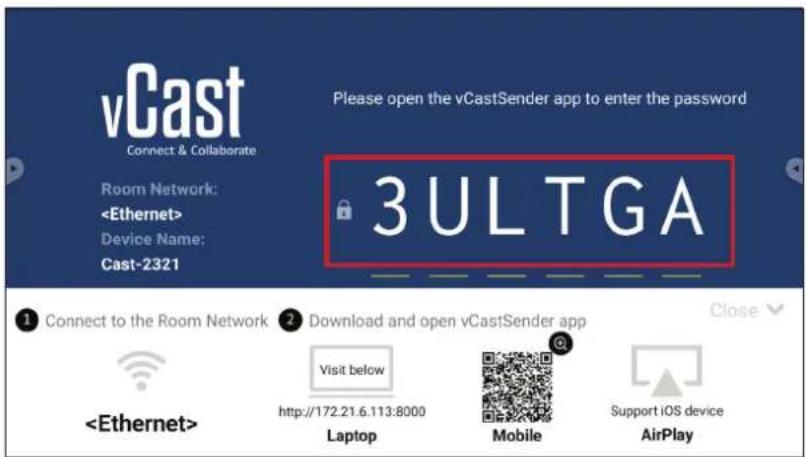

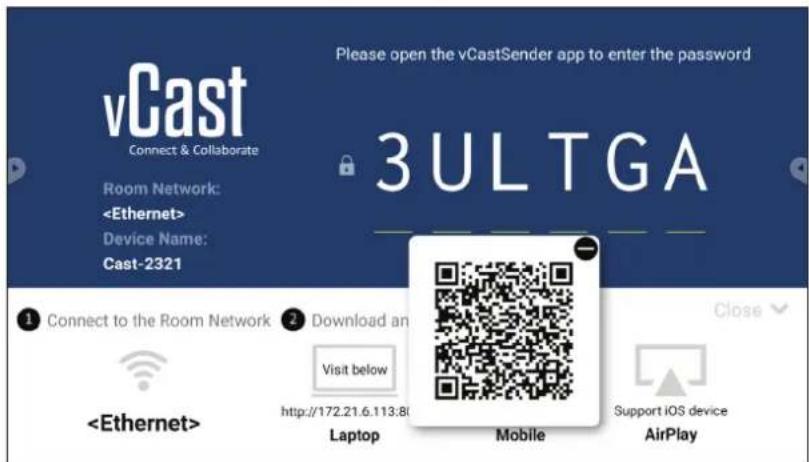

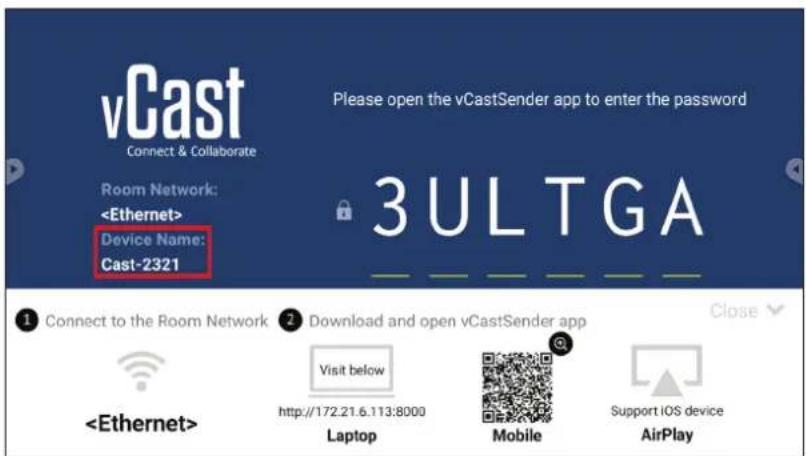

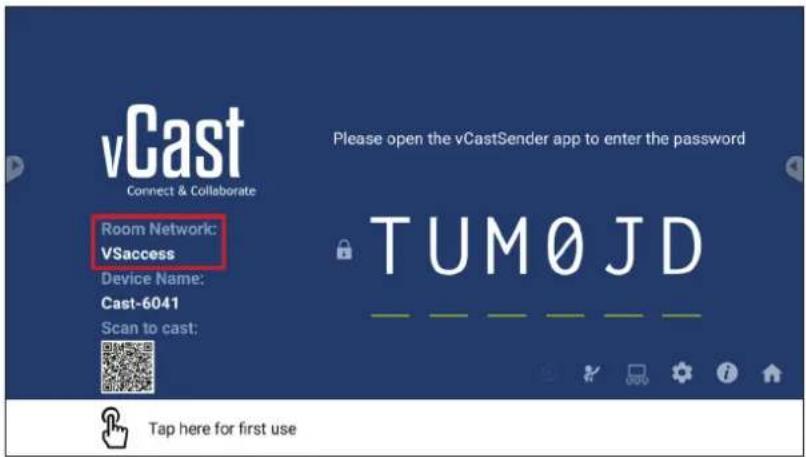

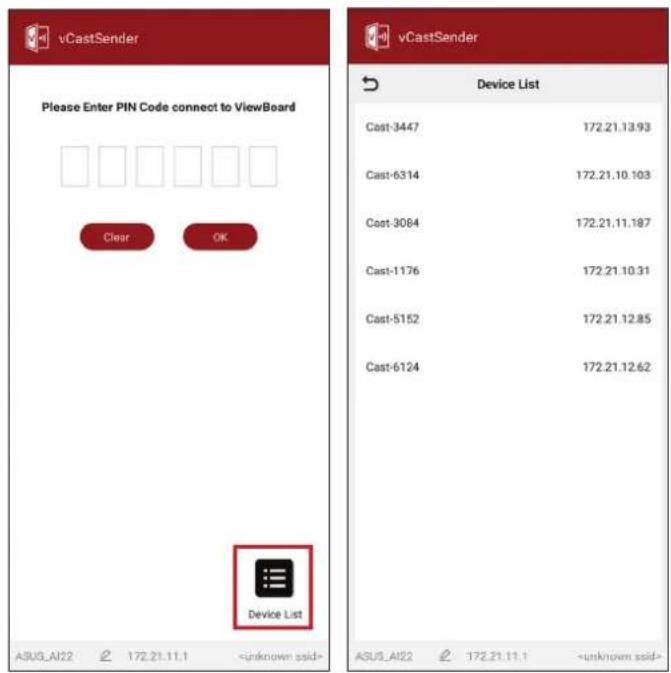

vCast 94

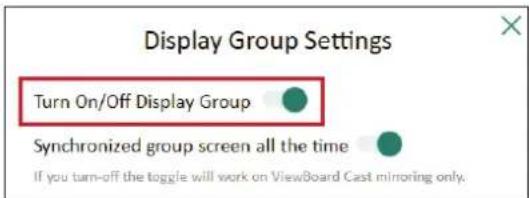

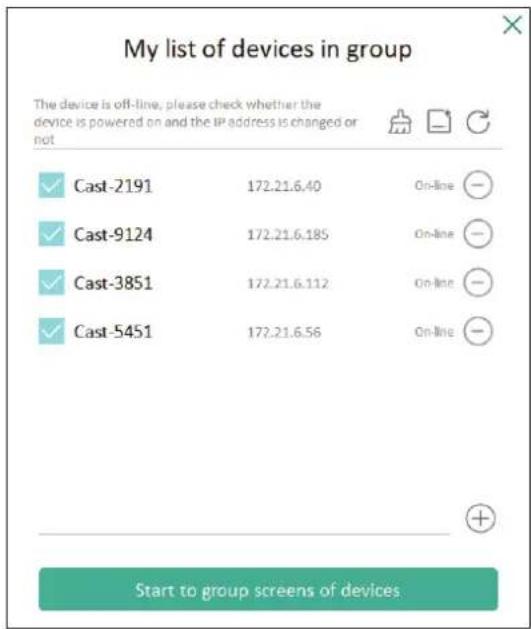

顯示器群組設定 96

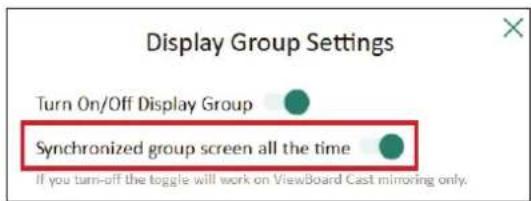

Synchronized Group Screen All the Time (隨時同步群組畫面) 98
將畫面分享至顯示器群組（一對多投射） 98
主持人模式 99

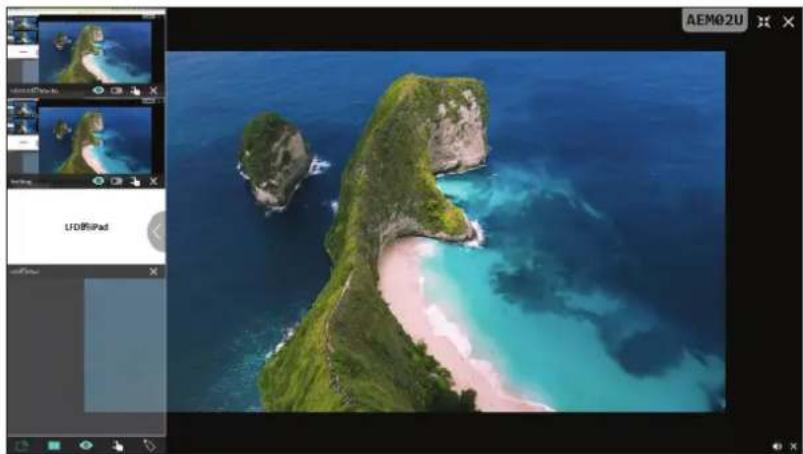

廣播. 100
多畫面分享 100
預覽畫面 100
觸控. 100
從Windows、MacBook和Chrome裝置投射 101
從Android裝置投射 103

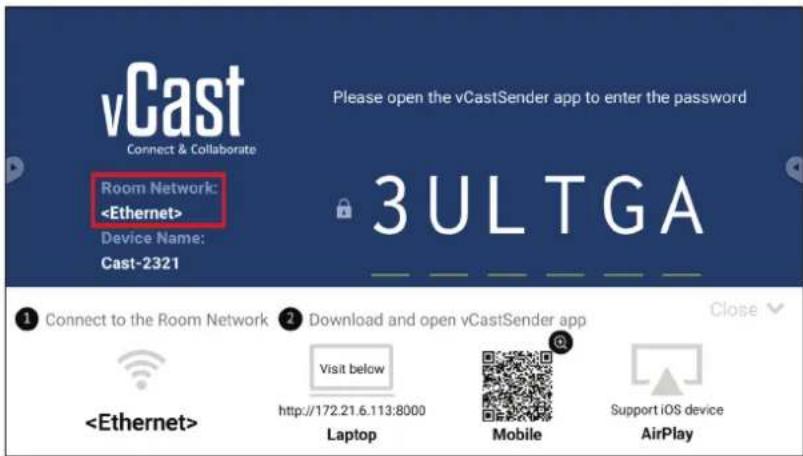

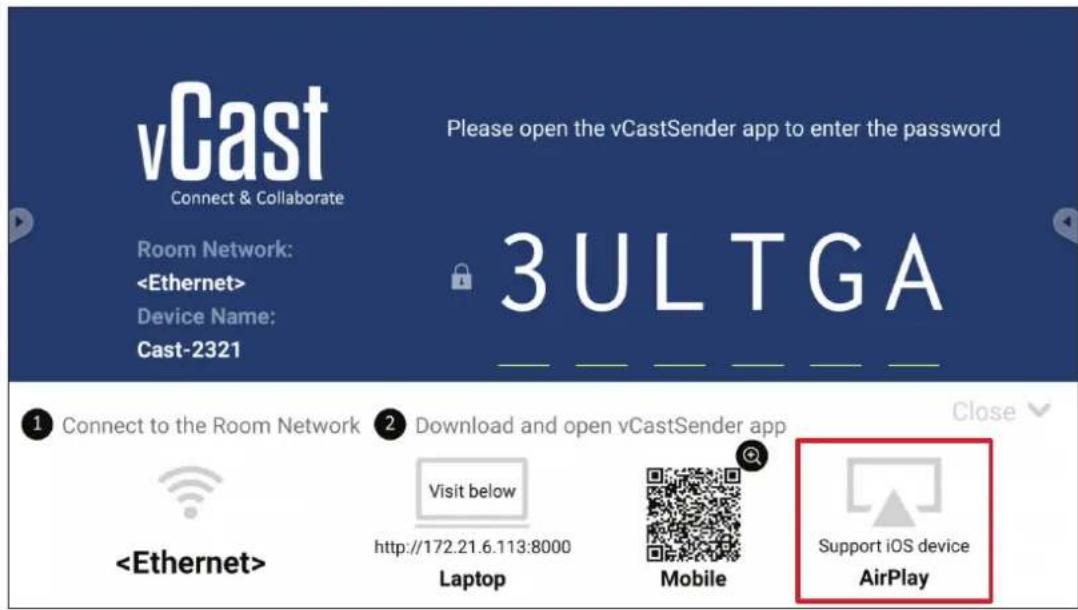

從AppleiOS裝置投射 106

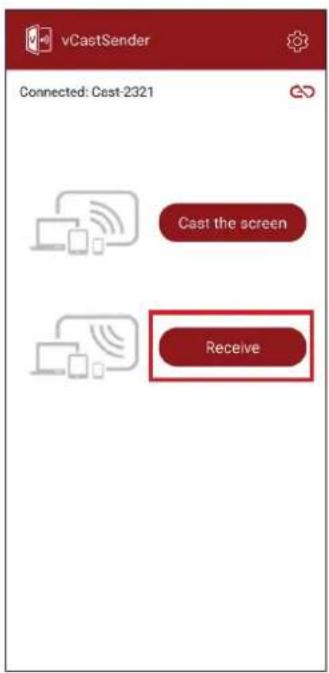

從行動裝置連線到 ViewBoard 109

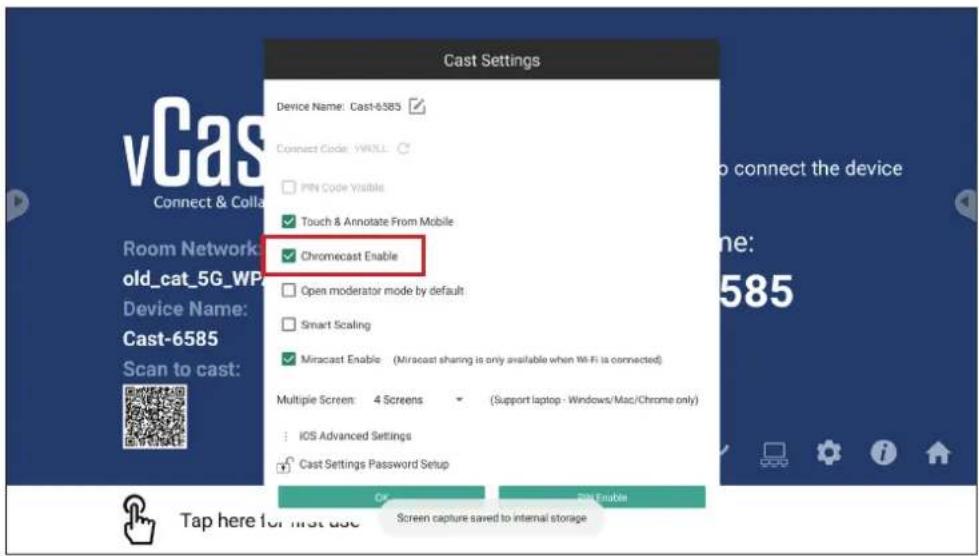

使用Chromecast投射 110
使用Miracast投射 112
其他預設應用程式 114

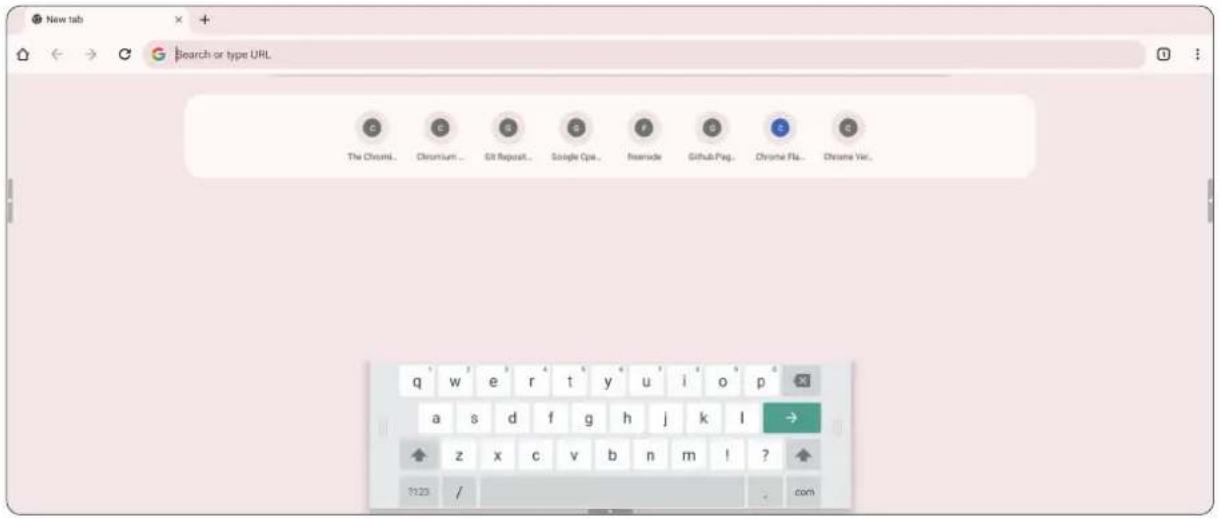

瀏覽器 114
寻找工具 115

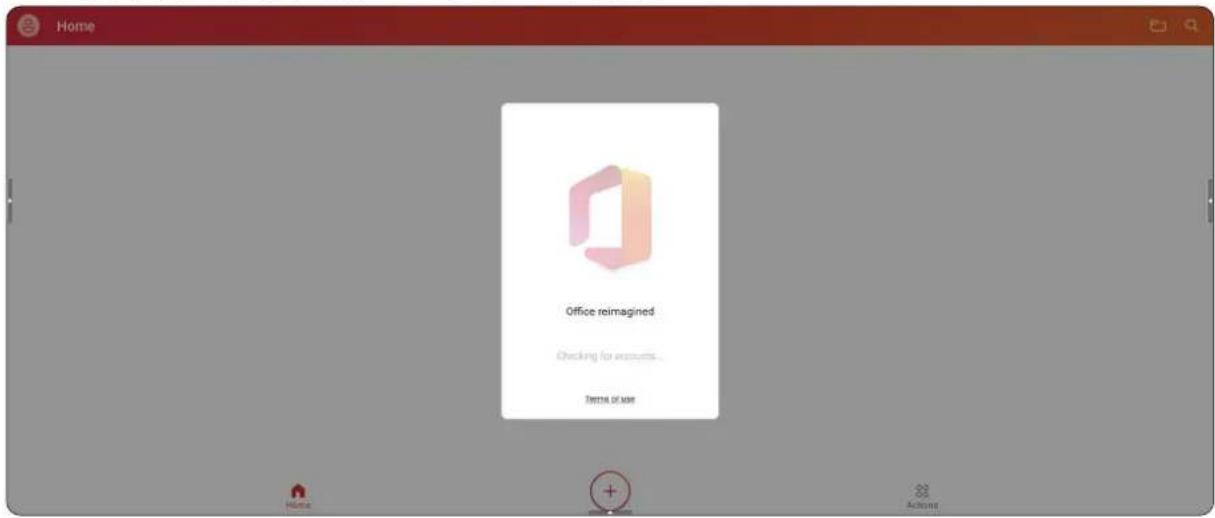

Office 116

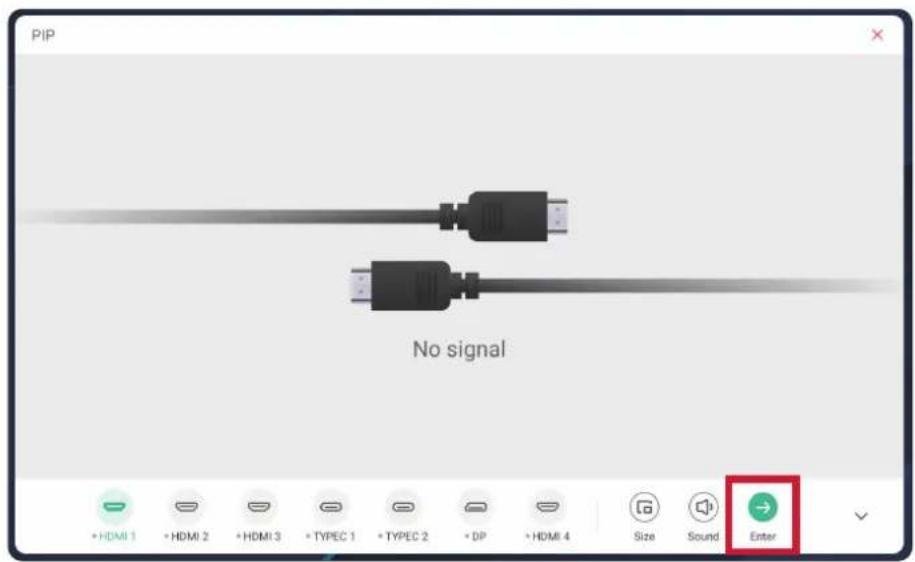

PIP (子母畫面) 117
Visualizer 119

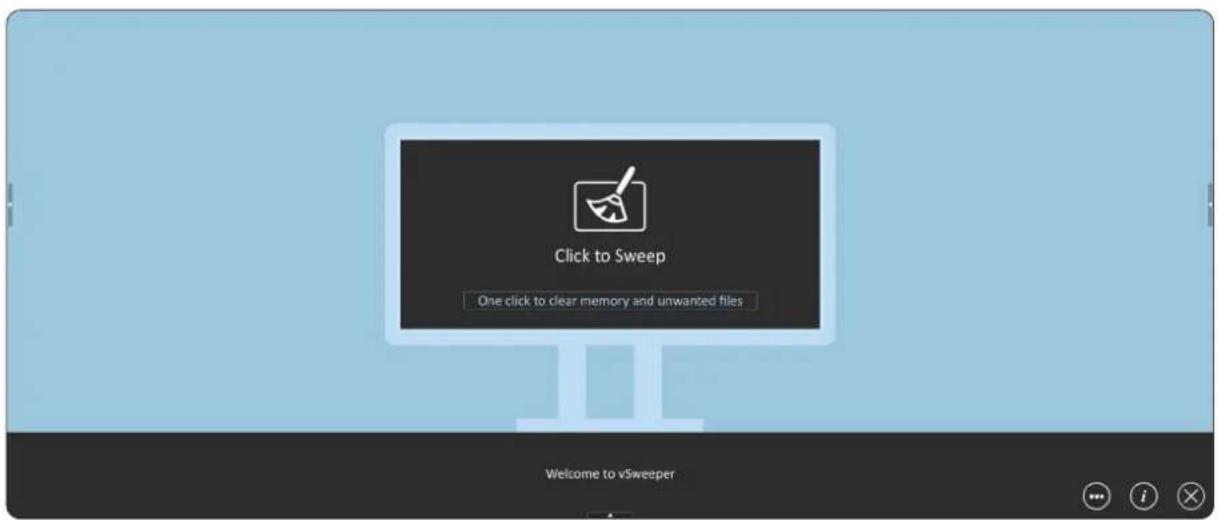

vSweeper 120
顯示模式 140
HDMI 1 & DisplayPort 模式 ..... 140
HDMI 2/3/4 & Type C 模式 ..... 141
疑難排解 142
維護 144
一般注意事項 144
清潔螢幕 144
清潔外殼 144
法規和服務資訊 145
法規符合性資訊 145
FCC符合性聲明. 145
加拿大工業部聲明 145
CE歐洲國家聲明 145
台湾RoHS符合性聲明 146
ENERGY STAR® 聲明 147
產品壽命結束時的產品棄置 148
版權聲明 149
客户服務 150
有限保固 151
介紹

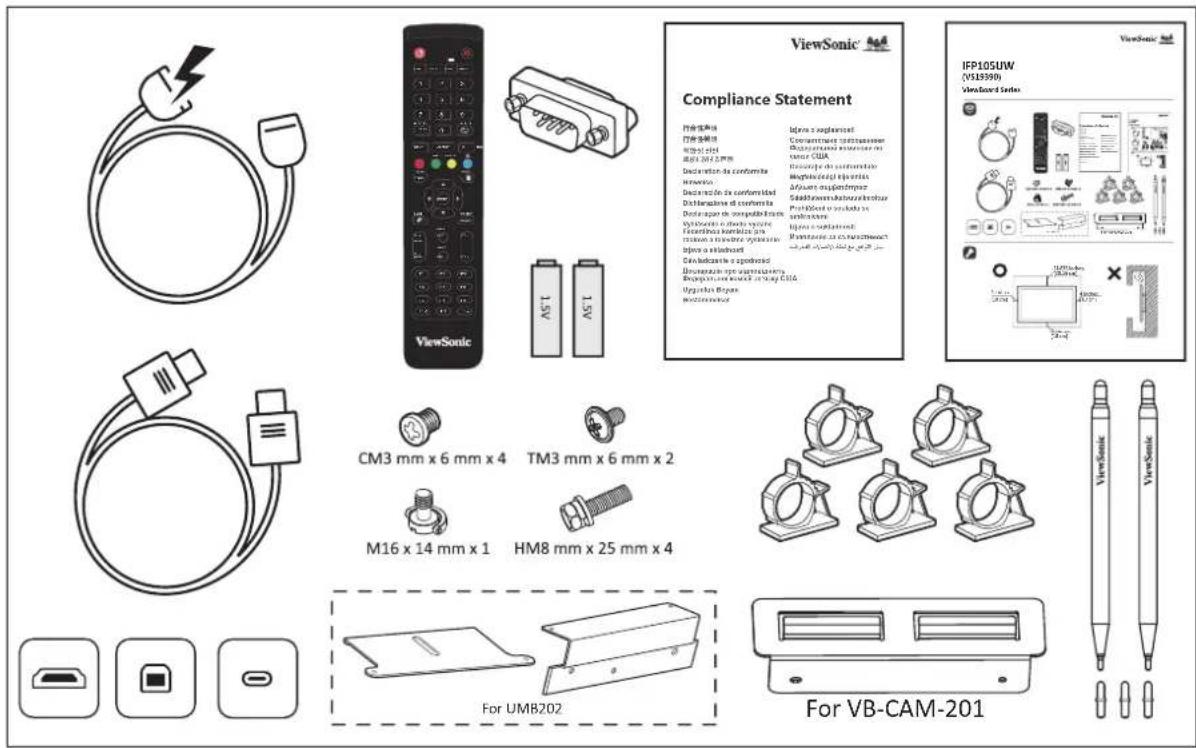

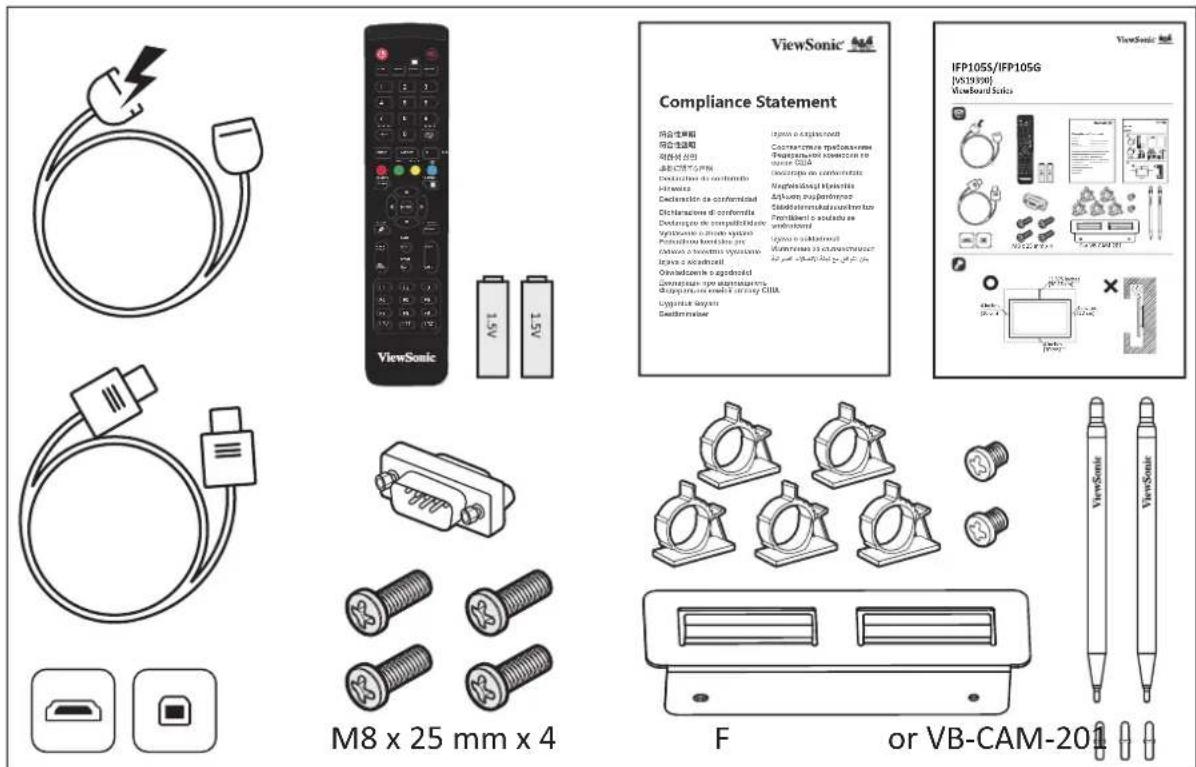

包装内容物

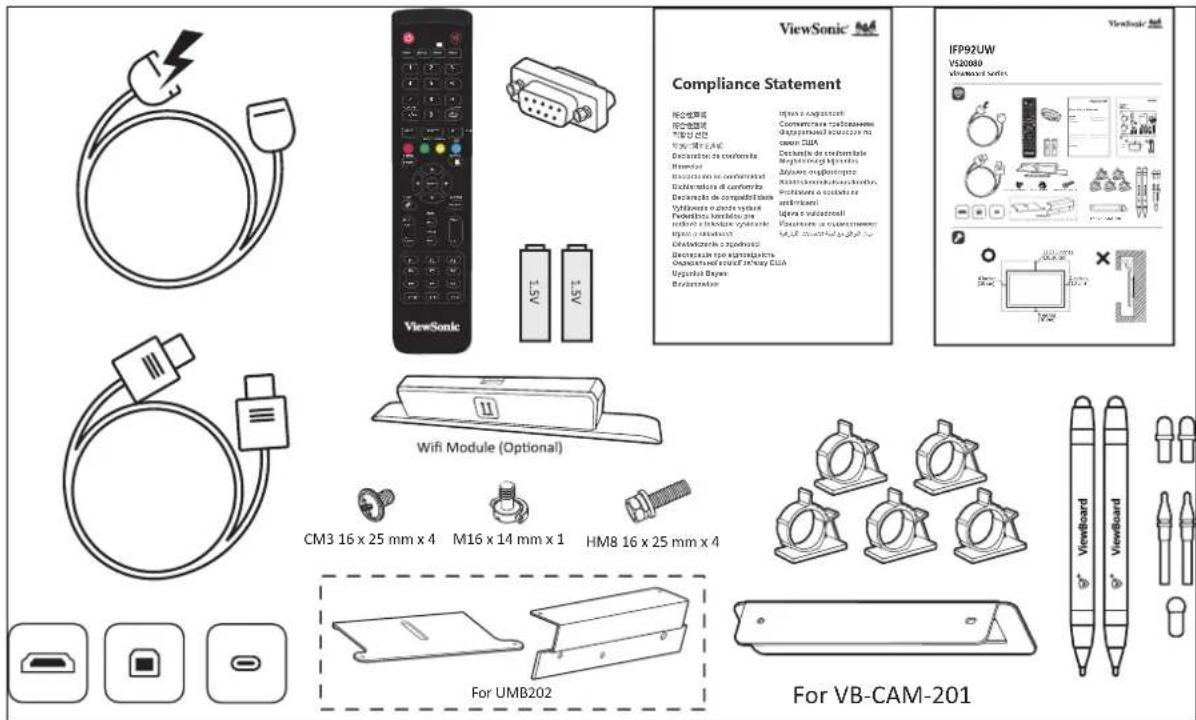

IFP92UW
HDMI線(3m)
-
RS-232 轉接線
-
電源線 (依地區)
-
5x線夾
-
遥控器 - 2x相機板
-
AAA 電池 - 9x 螺絲
-
USB 触控線 (3m)
-
快速入門手冊
-
2x觸控筆
-
符合性聲明
-
3 × 替换笔尖
USB Type C 線
備註：包裝中隨附的連接線可能因國家而異。如需更多資訊，請聯絡當地經銷商。
HDMI 線 (3m)
- 電源線（依地區） - 5×線夾
- 遥控器 - 2 × 相機板
- AAA電池 - 11x螺絲
- USB 触控線 (3m)
- 2x觸控筆
- 3 × Replacement Pen Nib
- RS-232 轉接線
- 快速入門手冊
- 符合性聲明
USB Type C 線
備註：包裝中隨附的連接線可能因國家而異。如需更多資訊，請聯絡當地經銷商。
- RS-232 轉接線
- 快速入門手冊
- 符合性聲明
備註：包裝中隨附的連接線可能因國家而異。如需更多資訊，請聯絡當地經銷商。

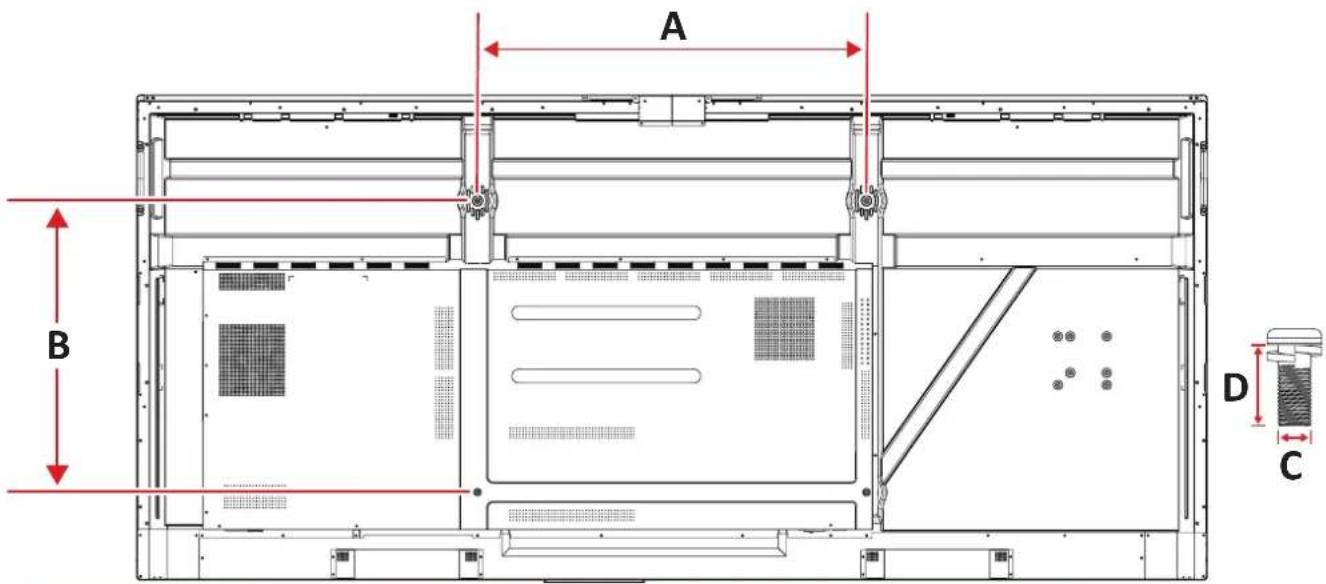

壁掛套件規格 (VESA)
IFP92UW
備註：請依照壁掛架安裝指南中的說明，安裝壁掛架或可動安裝托架。若要安裝至其他建築材料，請聯繫當地經銷商。
| 型號 VESA 規格 (A x B) 標準螺絲 (C x D) 數量 | |||
| IFP92UW 800 | x 600 mm M8 x 25 mm 4 | ||
備註：
- 請勿使用比標準尺寸長的螺絲，否則可能導致顯示器內部損壞。
- 僅以横向安裝顯示器。切勿縱向安裝。

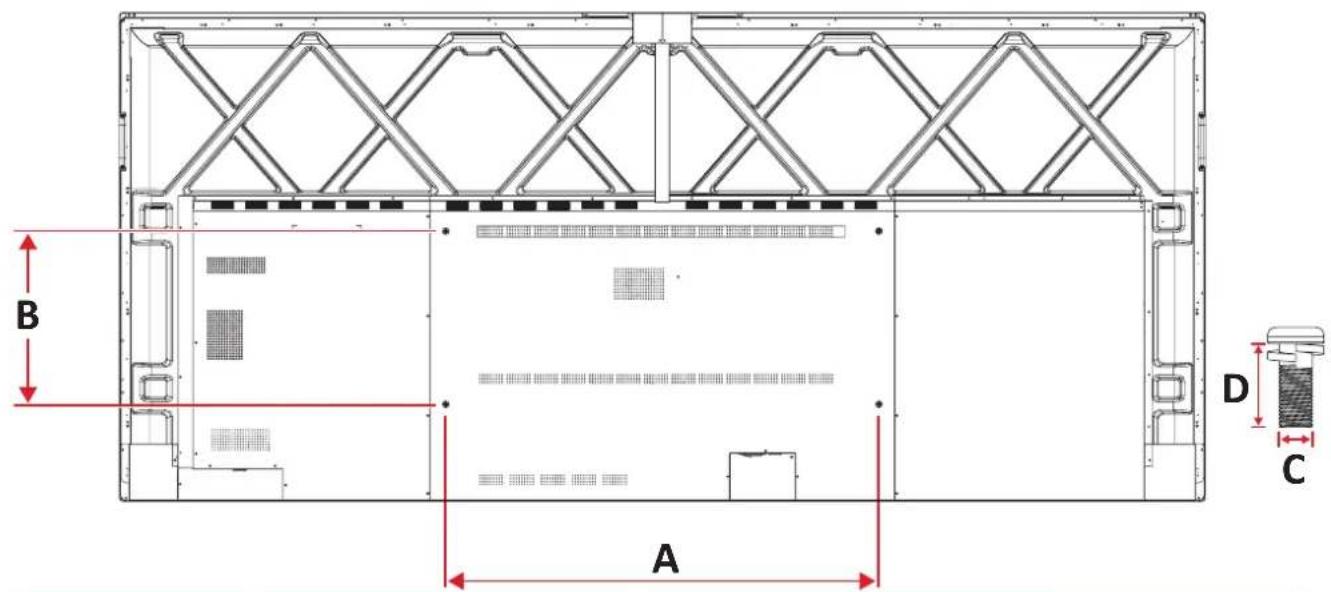

IFP105S/IFP105G/IFP105UW/IFP105UW-N
備註：請依照壁掛架安裝指南中的說明，安裝壁掛架或可動安裝托架。若要安裝至其他建築材料，請聯繫當地經銷商。
| 型號 VESA 規格 (A x B) 標準螺絲 (C x D) 數量 | |
| IFP105S | 1000 x 400 mm M8 x 25 mm 4 |
| IFP105G | |
| IFP105UW | |
| IFP105UW-N |
備註：
- 請勿使用比標準尺寸長的螺絲，否則可能導致顯示器內部損壞。
- 僅以横向安裝顯示器。切勿縱向安裝。
產品概述

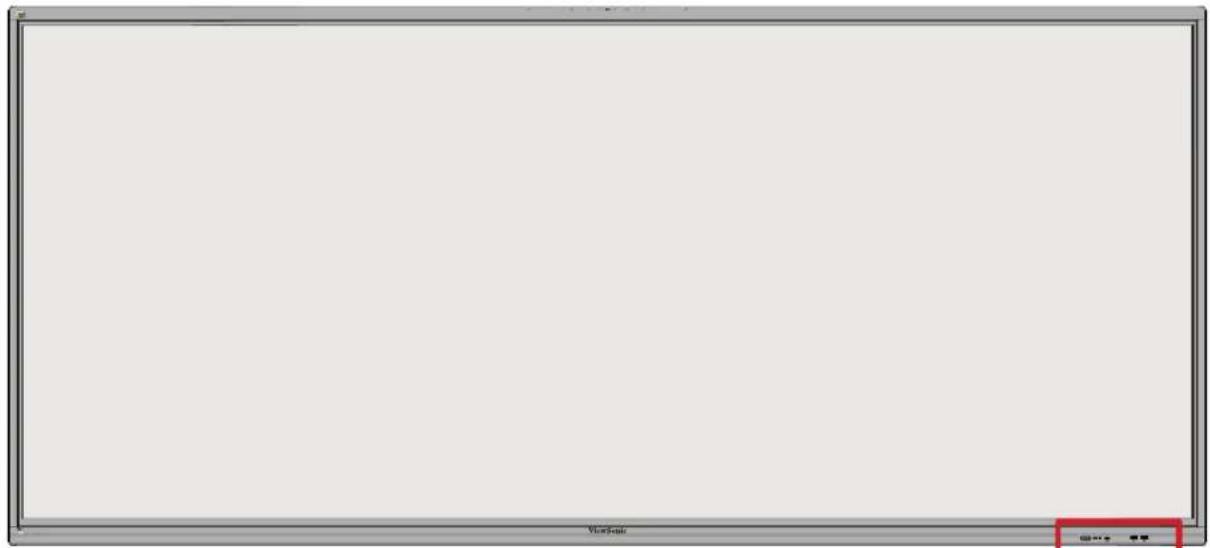

前面板
控制面板和前I/O

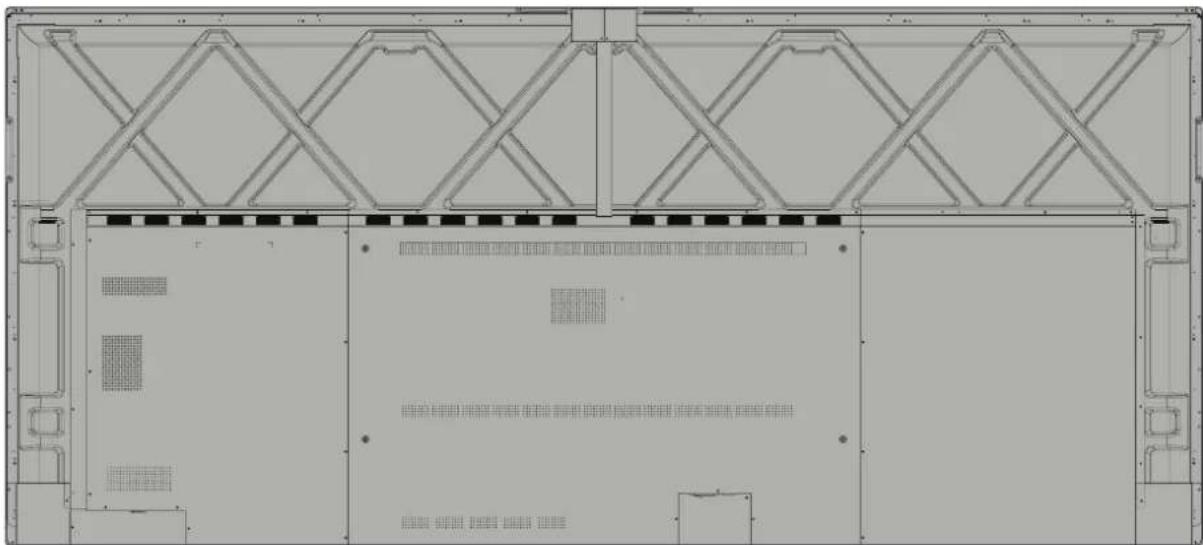

後面板
| 編號 | 項目 | 說明 |
| 1 | ·電源指示燈 ·按下可開啟裝置 ·按下僅可關閉/開啟顯示背光 ·按住可關閉裝置 | |
| 2 | 遥控器接收器。 | |
| 3 | 監控環境光的環境光感應器 | |
| 4 | ·USB Type C供電功能（15W，5.0V～3.0A） ·連接至具有USB Type C輸出的電腦。 | |
| 5 | USB | ·USB Type A輸入 ·連接硬碟、鍵盤、滑鼠等USB裝置。 ·自動在電腦與外部電腦之間切換。 |
I/O面板
图1
| 編號 | 項目 | 說明 |
| 1 | USB 3.0 | |
| 2 | TOUCH 1/2/3 | |
| 3 | 音訊輸入 | 外部電腦音訊輸入。 |
| 4 | 音訊輸出 | 至外部揚聲器的音訊輸出 |
| 5 | HDMI 1 | |
| 6 | DP IN | |
| 7 | HDMI OUT 將內容輸出至另一個顯示裝置。 | |
| 8 | HDMI 2/3/4 | |
| 9 | USB Type C | |
| 10 | USB 2.0 | |
| 11 | RS-232 | |
| 12 | LAN | |
| 13 | SPDIF SPDIF | |
| 14 | 電源開關 | 開/關閉 AC 電源 |
| 15 | AC 輸入 | AC 電源輸入。 |
| 16 | AC 輸出 | AC 電源輸出。 |
图2
備註：
- 圖1-此產品系列的控制面板和I/O上有兩個版本的USB Type C連接埠圖示標籤，一個帶有編號 (12) 的版本和一個無編號 () 的版本。這兩個版本的USB Type C連接埠功能相同。

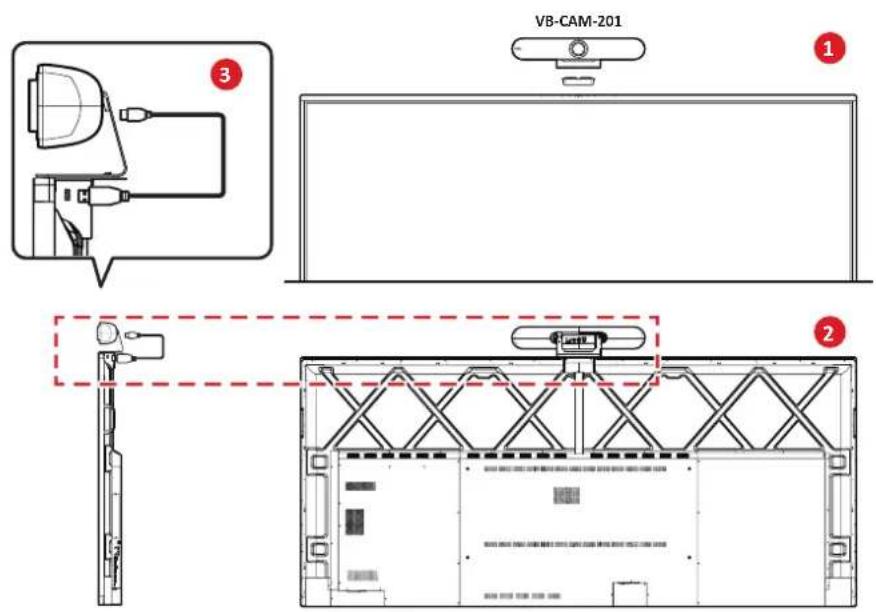

- 圖2 - 為了獲得最佳的觀看角度，建議將USB視訊攝影機安裝在 ViewBoard的頂端並將攝影機連接至上方的USB接口。

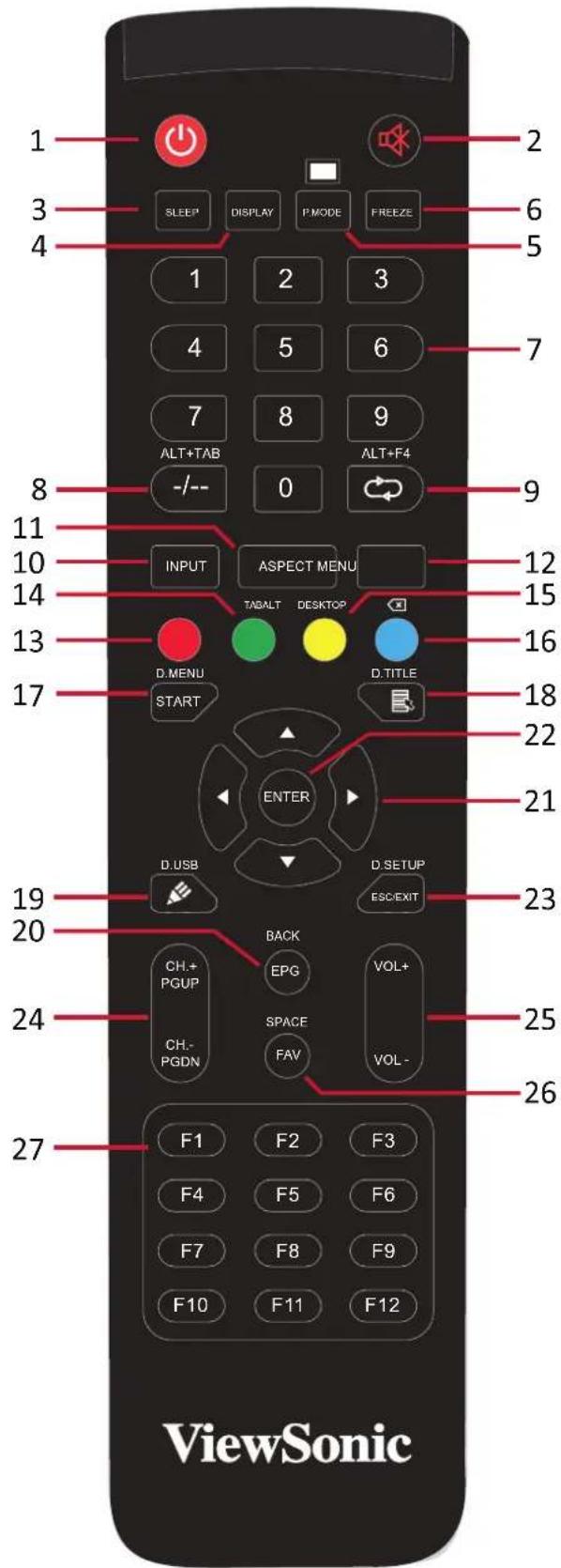

| 編號 | 項目 | 說明 |
| 1 | ◎ | 電源開啟/關閉 |
| 2 | ▲ | 靜音/解除靜音 |
| 3 | 睡眠 睡眠模式 | |
| 4 | 顯示 | 適用於非 Android 輸入來源；顯示目前的輸入來源資訊 |
| 5 | P.MODE 空白畫面 | |
| 6 | 定格 將畫面定格 | |
| 7 | 數字輸入按鈕 | |
| 8 | ALT+TAB -/- | 插槽式電腦空格 Alt+Tab |
| 9 | ALT+F4 | 插槽式電腦、關閉程式視窗 |
| 10 | 輸入 輸入來源選擇 | |
| 11 | ASPECT 返回插槽式系統主介面 | |
| 12 | 選單 | 若是 Android，存取設定；若是其他來源，存取觸控選單設定 |
| 13 | 紅色/ALT 畫面 | 擲取 |
| 14 | 綠色/ TAB PC1 | [Tab] 按鈕 |
| 15 | 黃色 / DESKTOP 切換至插槽式 PC 桌面 | |
| 16 | 藍色/☑1 [Backspace] 按鈕 | |
| 17 | START / D MENU PC1 [Windows] 按鈕 | |
| 18 | □ / D.TITLE | PC1 [Menu] 按鈕 |
| 19 | □ / D.USB | 書寫軟體設定 |
| 20 | EPG/BACK 返回 | 按鈕 |
| 21 | ▲ / ▼ / □ / ▼ | 上下左右捲動 |
| 22 | ENTER 確認選擇/狀態 | |
| 23 | ESC / EXIT / D SETUP | 結束對話方塊的捷徑按鈕 |
| 24 | CH.+/PGUP/CH.-/ PGDN | CH+:PC上一頁 CH-:PC下一頁 |
| 25 | VOL+ / VOL- 調高 / 調低音量 | |
| 26 | FAV / SPACE PC1 | [Space] 按鈕 |
| 27 | F1-F12 内建電腦 F1-F12 功能按鈕 | |
1 在沒有插槽式電腦的情況下，無法使用所有電腦相關功能鍵。
装入遥控器電池
若要將電池裝入遙控器：
- 拆下遥控器背面的盖子。
- 裝入兩顆「AAA」電池，確保電池上的「+」符號對準電池座上的「+」。
- 裝回蓋子，方式是將蓋子與遙控器上的插槽對齊並卡入定位。
(1)
(2)
(3）
警告：如果換成錯誤類型的電池，會有爆炸風險。
備註：
·建議您勿混用電池類型。
·務必以環保的方式棄置舊電池。欲深入瞭解如何安全地棄置電池，請與當地政府聯繫。

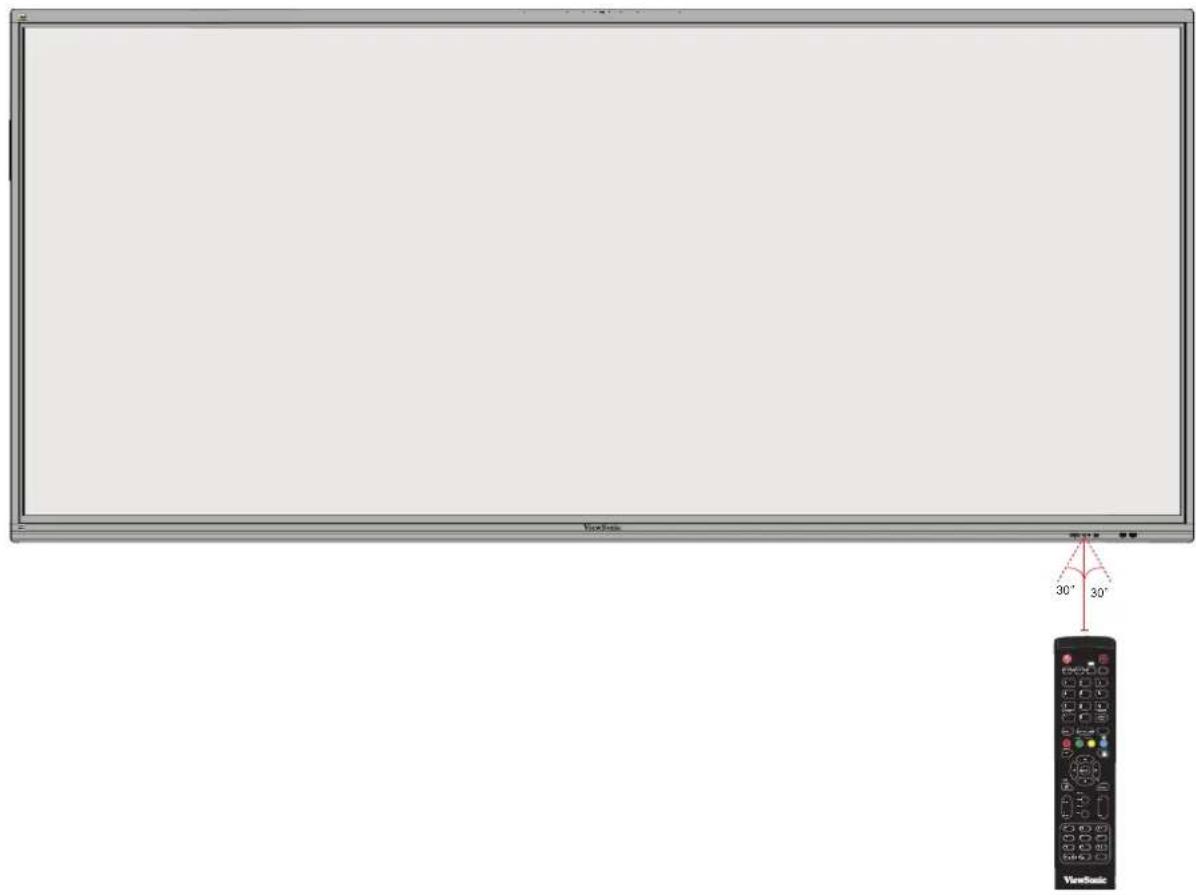

遥控器接收器範圍
遙控器的工作範圍，如下所示。有效範圍是8公尺，左右 30^ 度。請確保無任何物體阻礙遙控器的訊號傳送至接收器。
使用手势
觸控手勢讓使用者使用預先設定的指令，而不必使用鍵盤或滑鼠。使用者可以在 ViewBoard 上使用手勢，選取／取消選取物件、變更物件的位置、存取設定、擦除數位墨水等等。

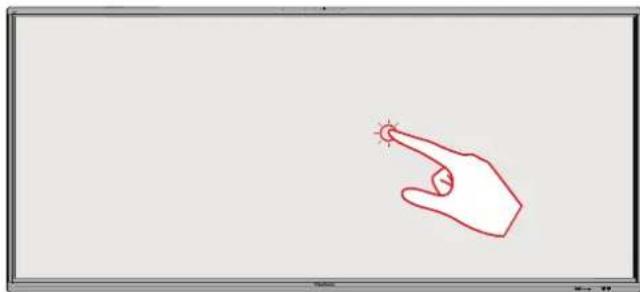

選取和取消選取物件 (按一下)
按下再放開 ViewBoard 可選取/取消選取選項或物件。這等同於按一下滑鼠左鍵。
顯示選單選項 (按一下右鍵)
用手指按住 ViewBoard。這等同於按一下滑鼠右鍵。
按雨下
在 ViewBoard 上的同一個位置，快速按下並放開兩次。這等同於按兩下滑鼠左鍵。
移動物件
按住 ViewBoard 上的物件，並用手指慢慢拖曳至想要的位置。
擦除數位墨水
用手掌或拳頭，在ViewBoard上將手移過要擦除的區域。

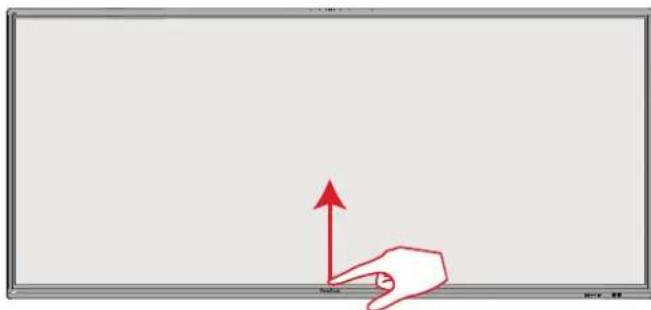

向上滑動以存取一般設定
從ViewBoard底部向上滑動以啟動一般設定。
建立連接

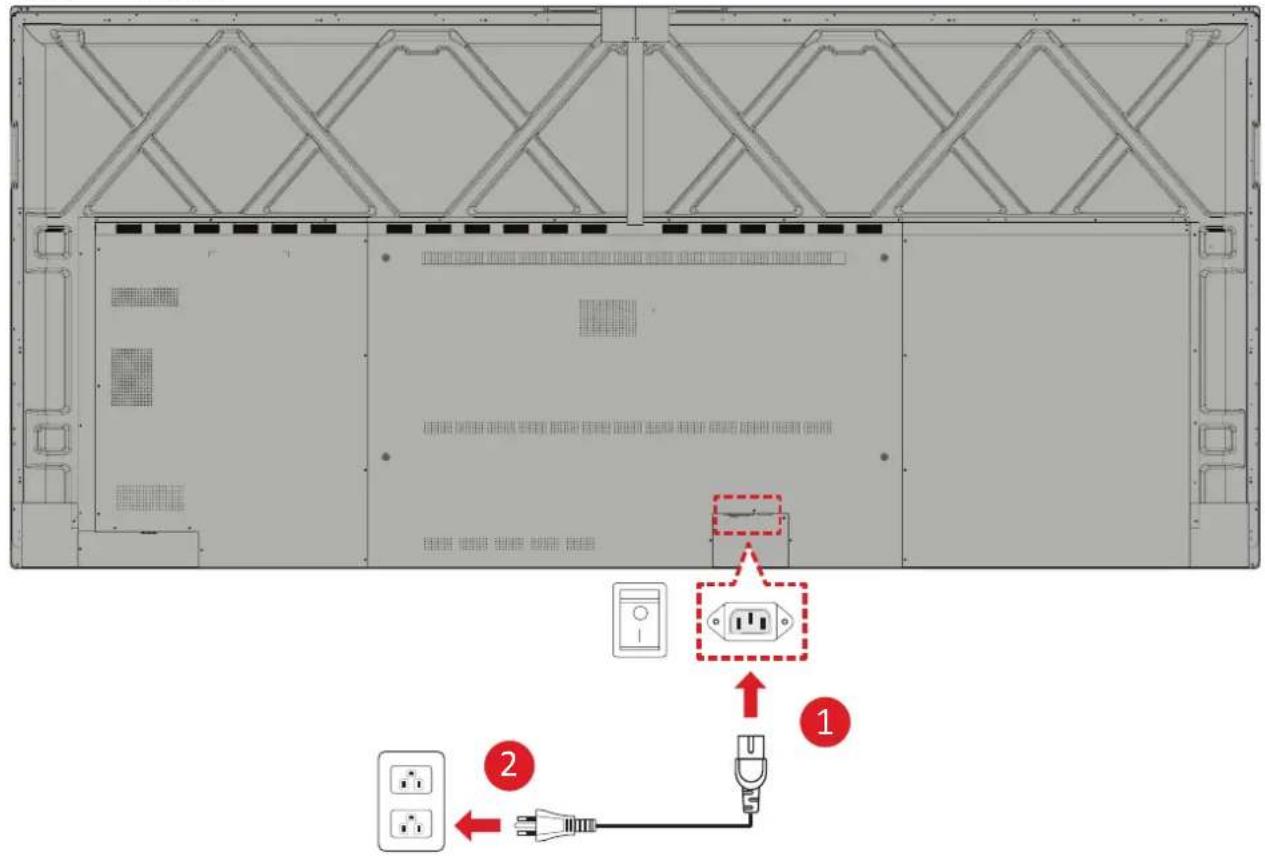

連接至電源
- 將電源線連接至裝置後側的 AC IN 插孔。
- 將電源線插頭插入電源插座。
連接外部裝置和觸控連接
Bc
DPPC 缩
或
HDWV重
Typecccble
Computer
您的外部裝置可透過任一下列配置連接：
DisplayPort連接
若要透過DisplayPort連接：
- 將 DisplayPort 線從外部裝置，連接到 ViewBoard 的 DP IN 連接埠。
2.將USB Type B轉A轉接線，從ViewBoard的TOUCH1連接埠連接到外部裝置。
備註：TOUCH1連接埠用於HDMI1和DP連接埠。TOUCH2連接埠用於HDMI2和HDMI3連接埠。TOUCH3連接埠用於HDMI4連接埠。
HDMI連接
若要透過HDMI連接：
- 將 HDMI 線從外部裝置，連接到 ViewBoard 的 HDMI 1/HDMI 2/HDMI 3/HDMI 4 連接埠。
2.將USB Type B轉A轉接線，從對應的ViewBoard TOUCH連接埠連接到外部裝置。
備註：TOUCH1連接埠用於HDMI1和DP連接埠。TOUCH2連接埠用於HDMI2和HDMI3連接埠。TOUCH3連接埠用於HDMI4連接埠。
USB Type C連接
透過Type C連接：
將 Type C 線從外部裝置連接到 ViewBoard 的 Type C 連接埠。
RS-232連接
使用 RS-232 序列埠連接線，將顯示器連接至外部電腦時，可透過 PC 遠端控制某些功能，包括電源開啟／關閉、音量調整、輸入選擇、亮度等。
USB連接
如同任何PC，您可以輕鬆將各種USB裝置及其他周邊裝置，連接至顯示器。

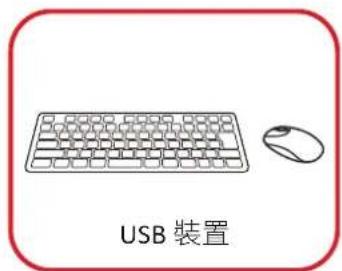

USB Type A
將USB裝置插入USB Type A連接埠。
USB Type C
將USB裝置插入USB Type C（連接埠。

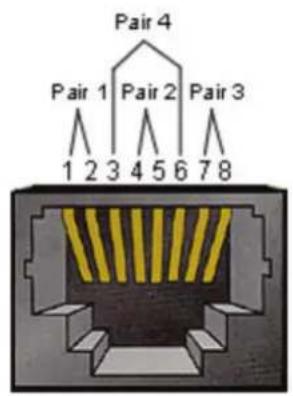

網路連接
要連接到本地網路，請將乙太網電纜連接到您的網路，然後將另一端連接到局域網顯示器的埠。
媒體播放器連接
若要連接至媒體播放器：
- 將 HDMI 線連接至 ViewBoard 和周邊裝置的 HDMI 連接埠。
- 插入 ViewBoard 的電源線，然後開啟電源開關。
- 按 ViewBoard 上的 電源按鈕開啟螢幕。
- 按下遙控器上的 INPUT 按鈕，並切換至「HDMI」輸入來源。
音訊連接
顯示器支援音訊輸入、音訊輸出和SPDIF。
音訊輸入
若要透過ViewBoard的揚聲器播放來自外部裝置的聲音，請將音訊纜線的一端連接至外部裝置，另一端連接至ViewBoard的AUDIO IN連接埠。
音訊輸出
若要透過外部揚聲器播放來自顯示器的聲音，請將音訊纜線的一端連接至外部揚聲器，另一端連接至顯示器的AUDIO OUT連接埠。
SPDIF連接
若要連接至外部音響系統：
- 將光纖線從 SPDIF 連接埠，連接到音響系統的光纖接頭。
- 插入 ViewBoard 的電源線，然後開啟電源開關。
- 按 ViewBoard 上的 電源按鈕開啟螢幕。
視訊輸出連接 (HDMI Out)
若要透過顯示裝置輸出視訊：
- 將 HDMI 線連接至顯示裝置的 HDMI IN 連接埠，另一端連接至 ViewBoard 的 HDMI OUT 連接埠。
- 插入 ViewBoard 的電源線，然後開啟電源開關。
- 按 ViewBoard 上的電源按鈕開啟螢幕。
- 按遙控器上的 INPUT 按鈕，並切換至「HDMI IN」輸入來源。
選用連接
ViewBoard 配備 OPS 插槽以及 Wi-Fi 插槽以安装選用附加元件，例如插入式 PC（例如 VPC3X Series/VPCF5）或 Wi-Fi 卡（例如 VB-WIFI-004）。

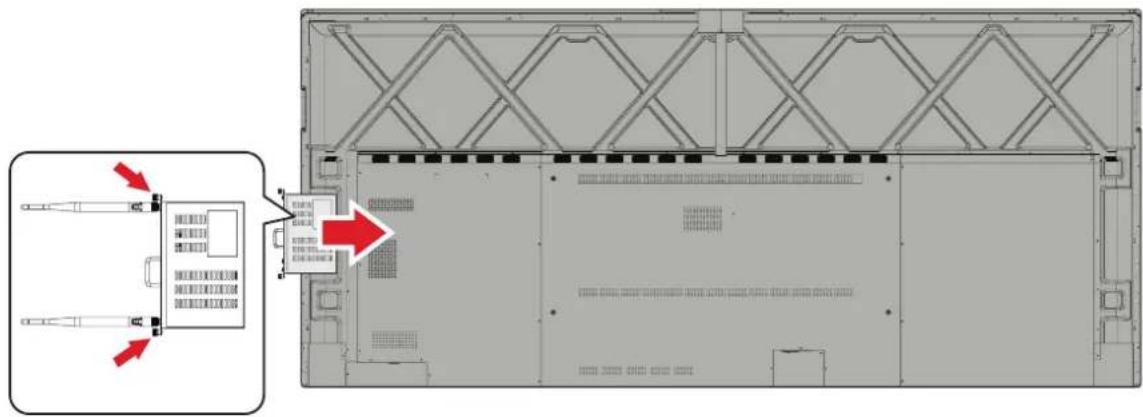

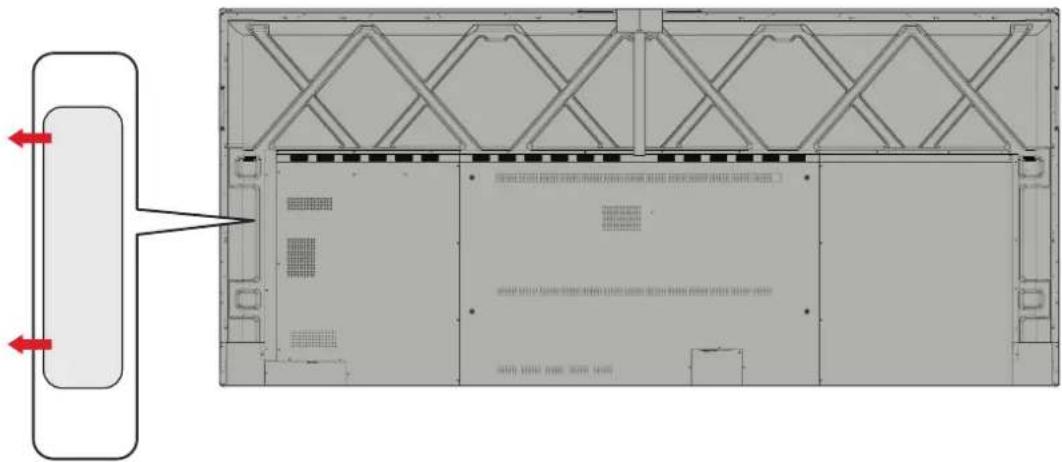

插入式PC（OPS插槽）安装
- 拆下顯示器的OPS插槽護蓋。
2.小心地將插入式PC，插入顯示器的OPS插槽。
- 將插入式PC固定至顯示器。

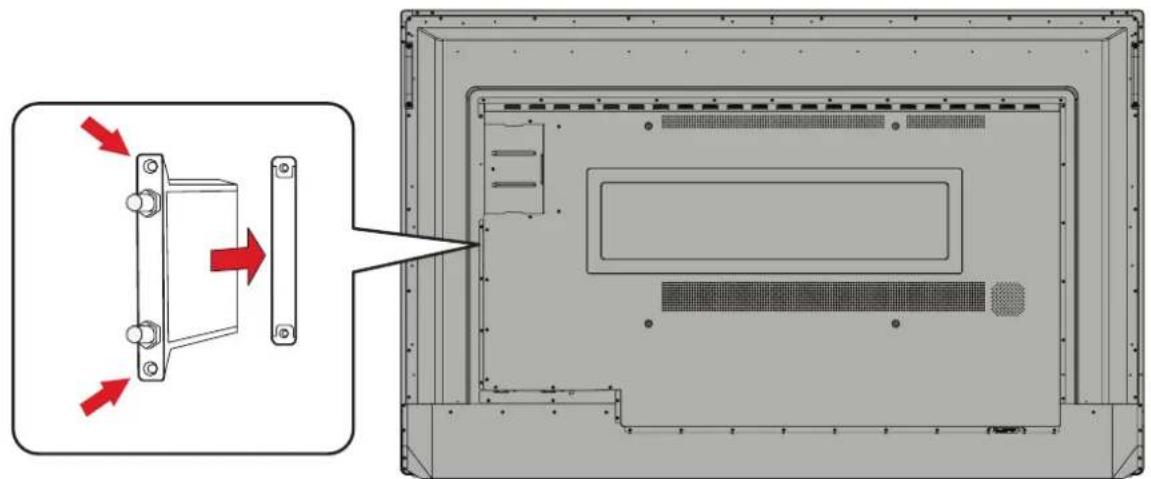

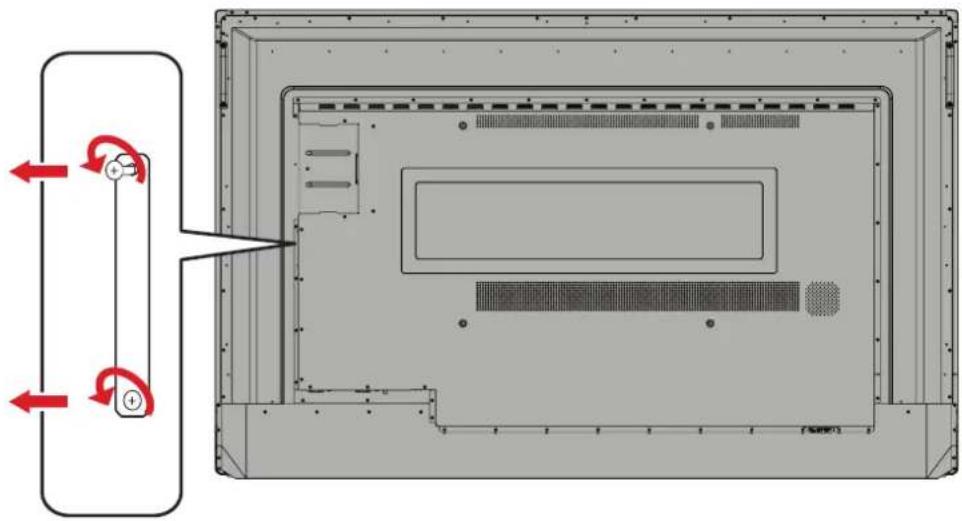

Wi-Fi卡（Wi-Fi插槽）安装
- 拆下顯示器的 Wi-Fi 插槽護蓋。
- 小心地將插入式Wi-Fi卡，插入顯示器的Wi-Fi插槽。
- 將插入式Wi-Fi卡固定至顯示器。
UMB202 相機快板安裝
使用 ViewBoard

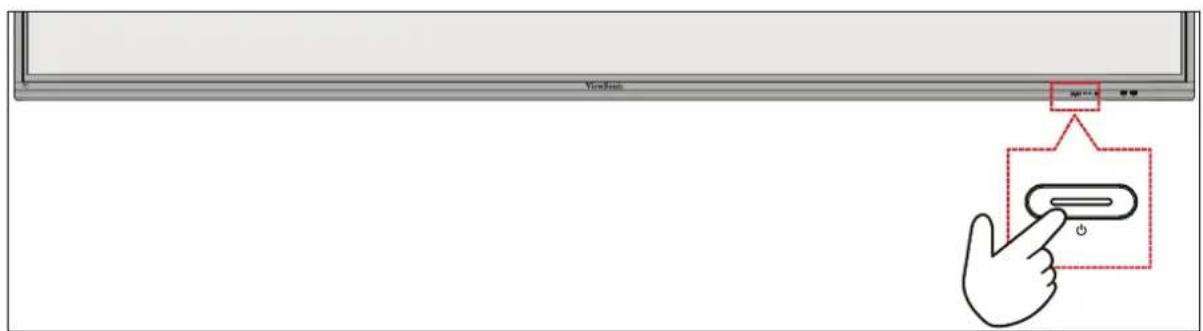

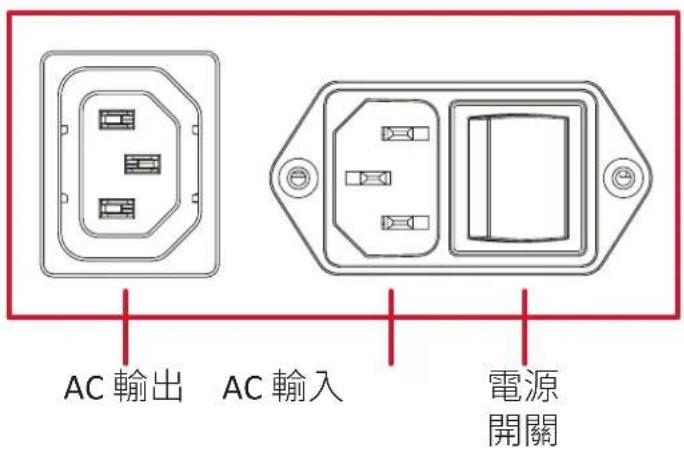

開啟/關閉ViewBoard
- 確保電源線已連接、插入電源插座，且電源開關處於「On」位置。
- 按下 電源按鈕開啟ViewBoard。
- 若要關閉 ViewBoard，請按住電源按鈕。
備註：可將 AC OUT 連接至另一個裝置。但輸出功耗必須 < 250W 。
初始啟動設定
初次開啟ViewBoard時，會啟動初始設定精靈。

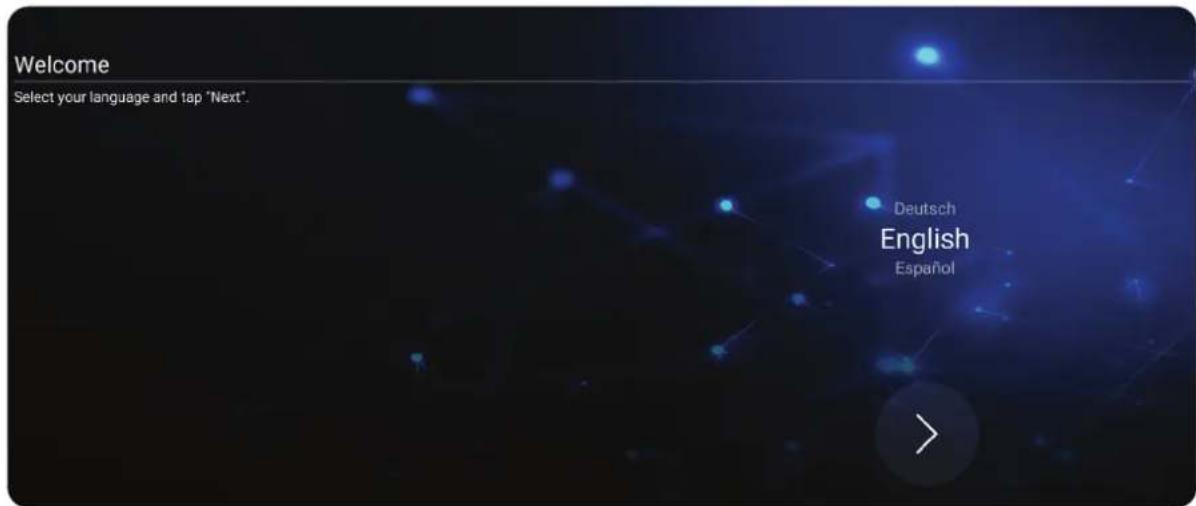

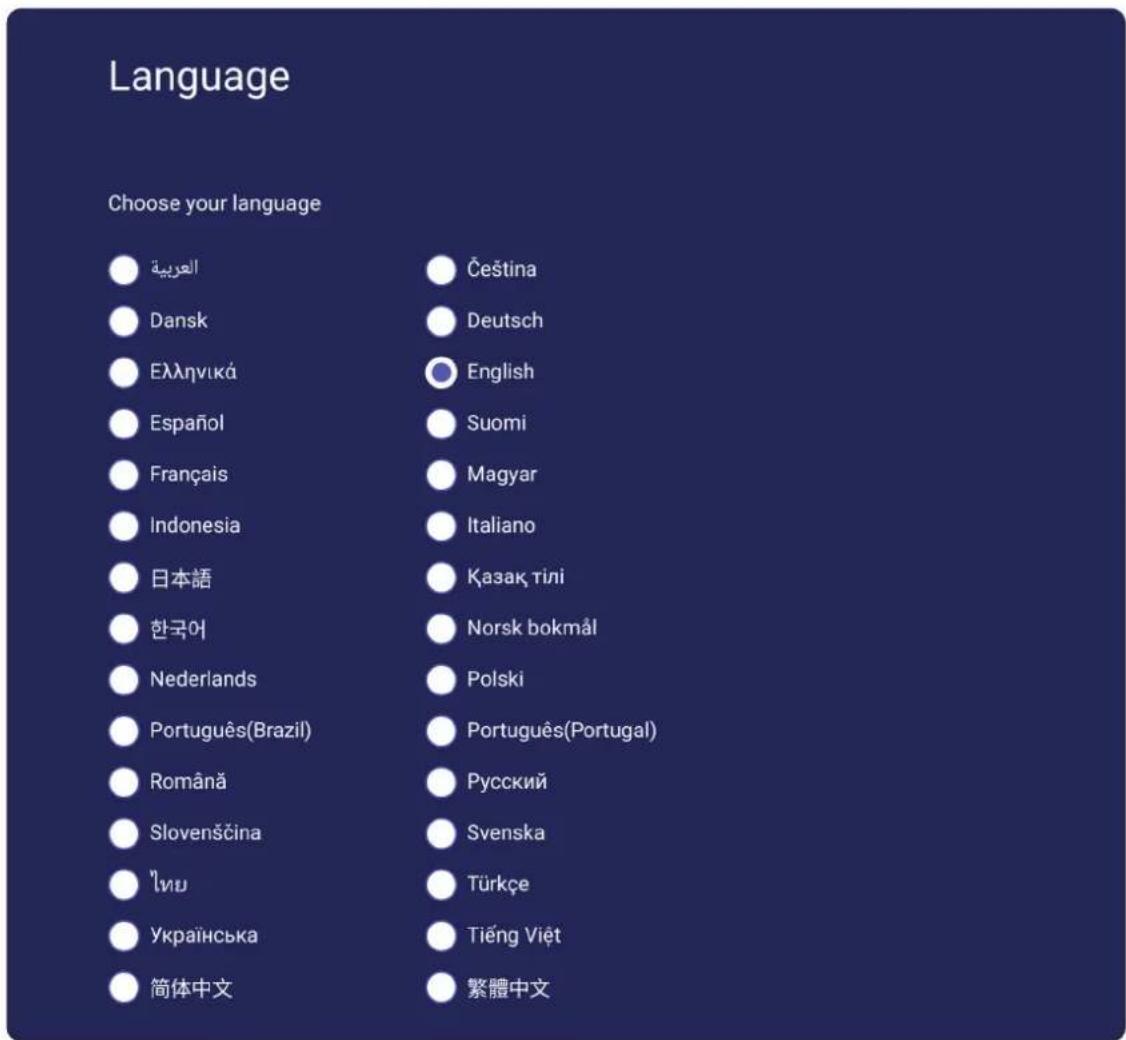

1.選擇慣用語言。

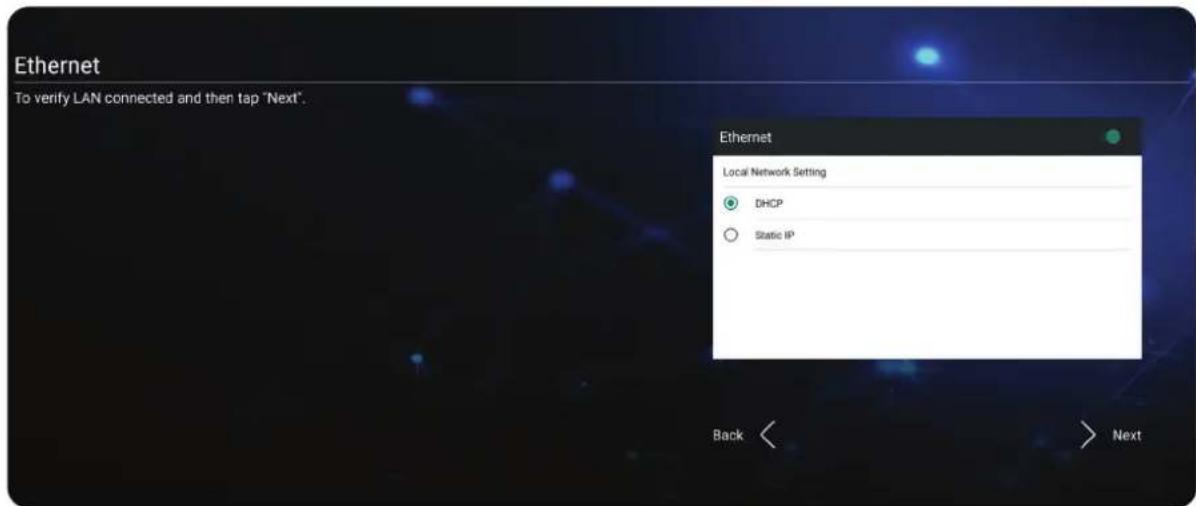

2.設定並連線至網路。

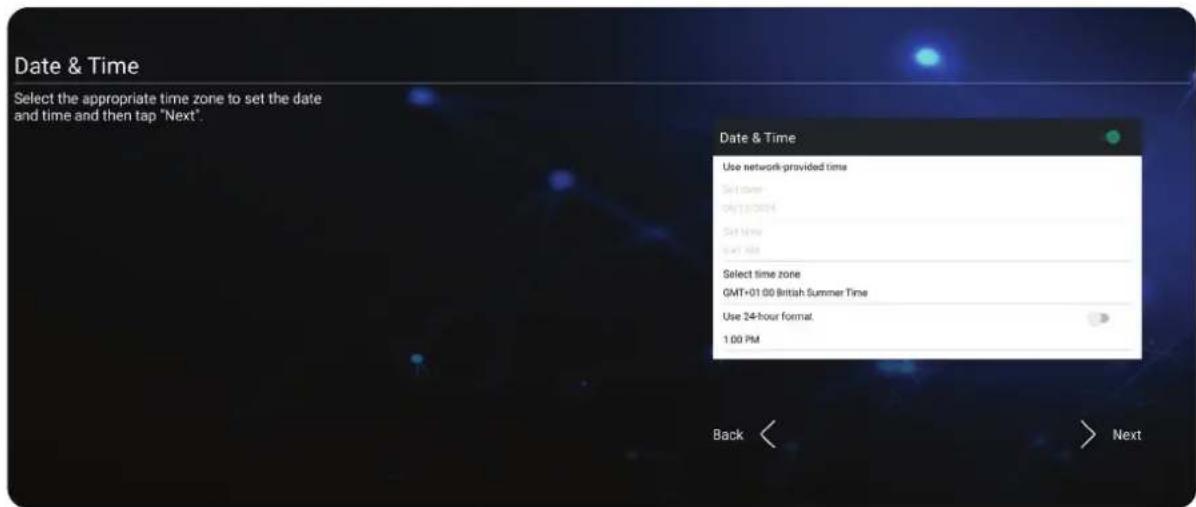

3.視需要設定並調整日期和時間。

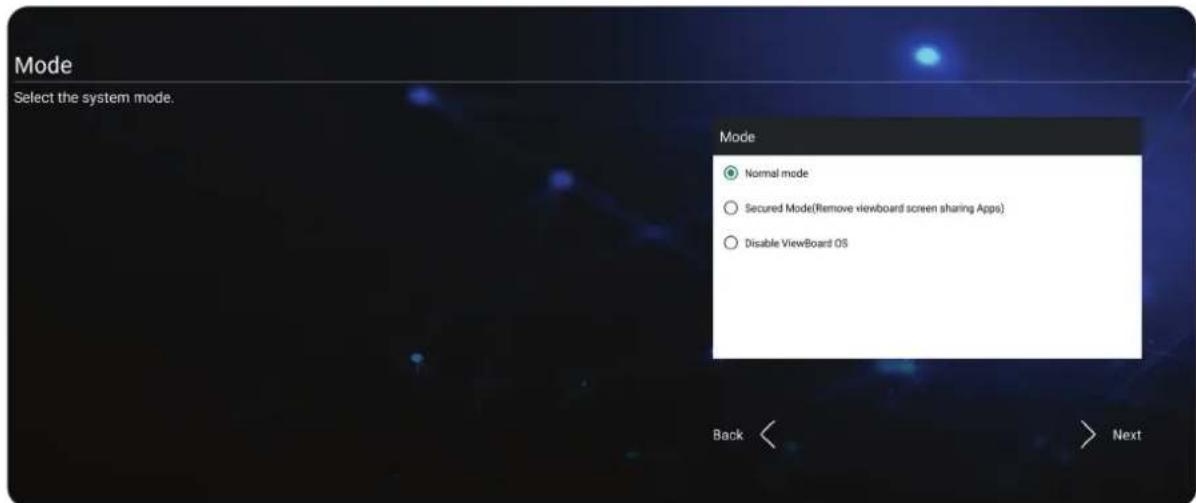

4.選擇偏好的系統模式。

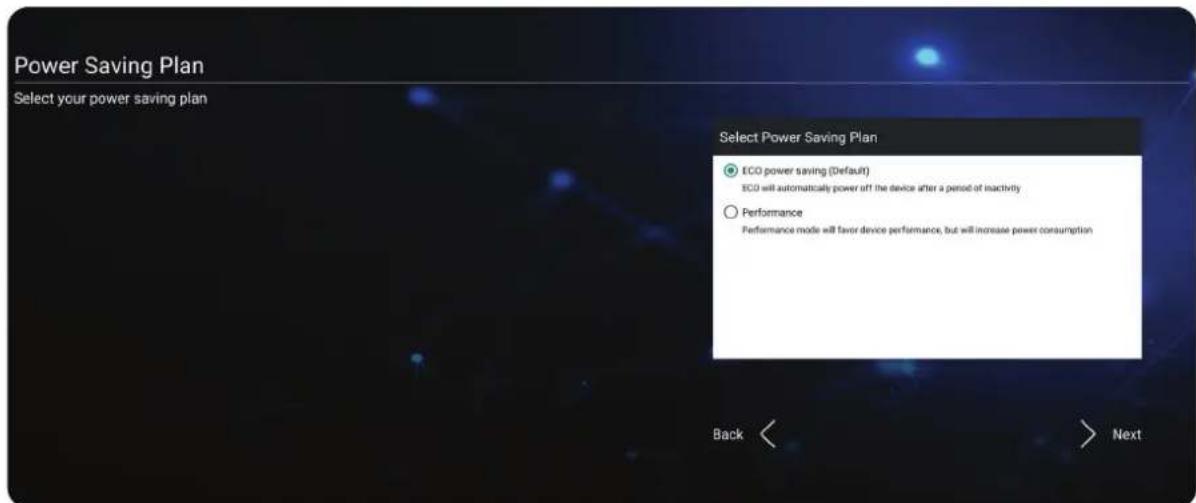

5.選擇省電方案。
6. 接受或拒絕隱私權和著作權保護條款。

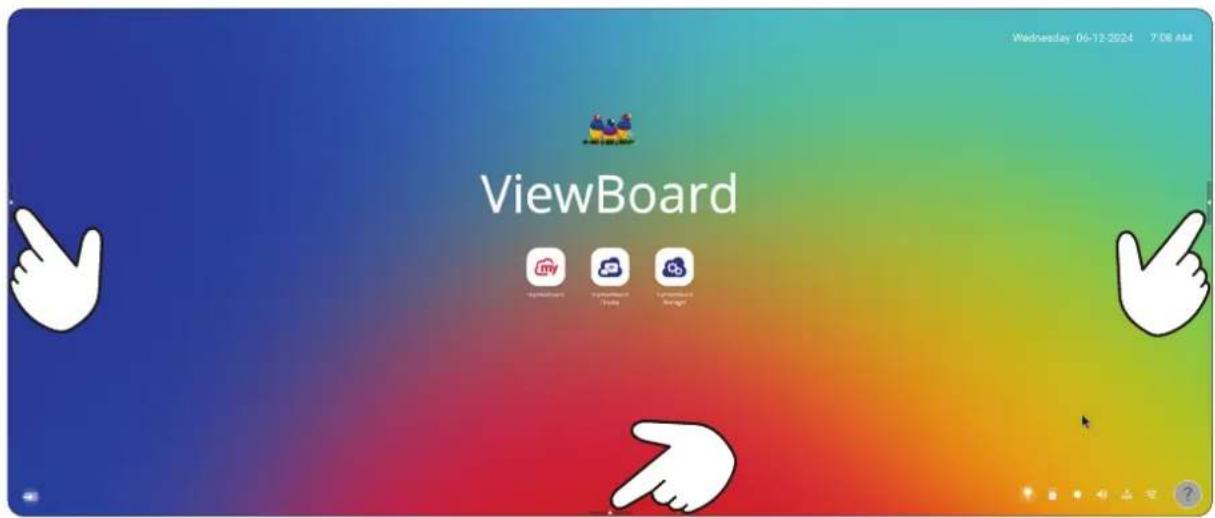

Home Screen (首頁畫面)
工具列觸發圖示位於ViewBoard啟動程式的邊緣，供您存取工具。
若要啟動應用程式或工具：
- 輕觸工具列觸發圖示。
- 輕觸所需的應用程式或工具圖示。
備註：預設工具列設定可用於所有輸入來源；但使用者可以前往：Settings（設定）>Preferences（偏好設定）>Toolbar settings（工具列設定）以調整選項：(1)顯示側邊工具列、(2)隱藏側邊工具列、(3)停用所有輸入連接埠來源。
工具列圖示
| 圖示 | 說明 |
| 返回 | 返回上一個操作畫面。 備註:僅適用於ViewBoard來源。 |
| 首頁 | 返回首頁畫面。 |
| 最近的項目 | 顯示目前開啟的所有嵌入式應用程式。 ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard ViewBoard |

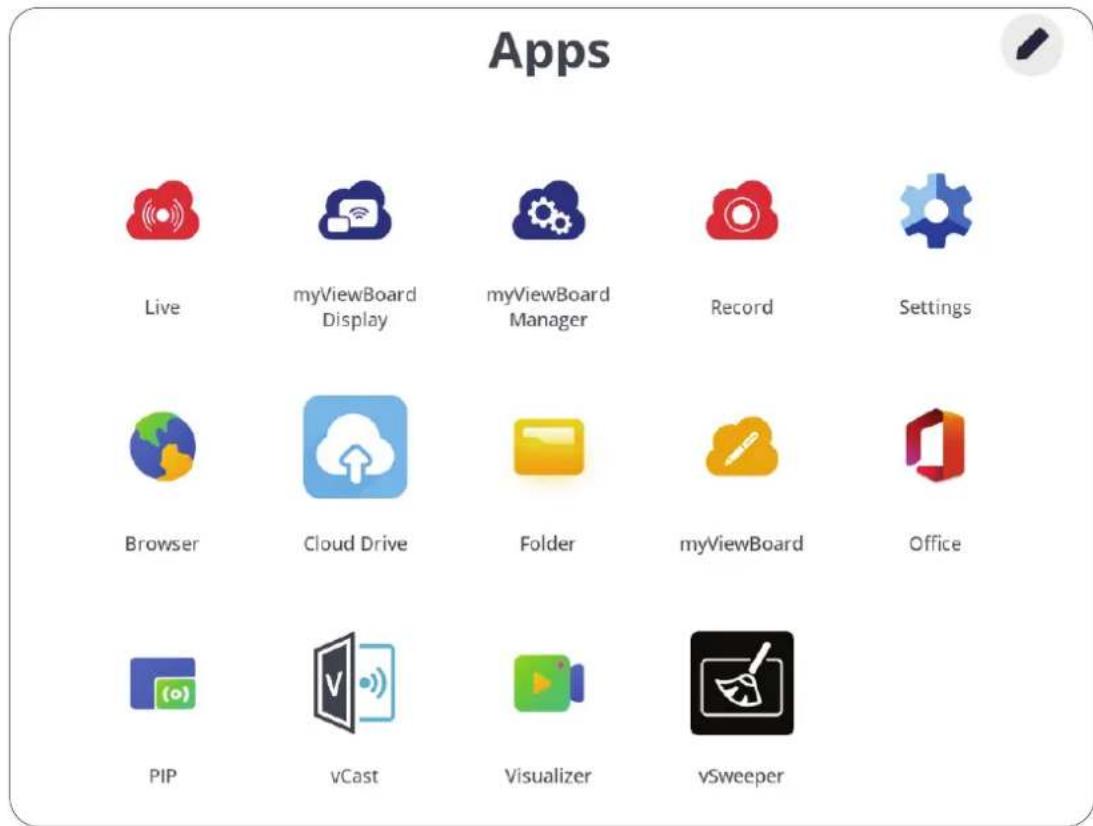

應用
如同任何智慧型手機或平板電腦，您可以從安裝的 Google Play 商店，安裝許多不同的應用程式。
可從工具列、直接從首頁畫面透過捷徑，或選擇所有應用程式圖示存取應用程式。
備註：以下包含的應用程式描述並非詳盡清單，將因使用者而異。
| 圖示 說明 | |
| myViewBoard Display 以無線方式將畫面鏡射至更大的顯示器。 | |
| myViewBoard Manager 遠端管理多個 ViewSonic 裝置安裝。 | |
| myViewBoard Whiteboard 數位白板應用程式。 | |
| 設定 存取系統設定。 | |
| vCast 使用 ViewBoard Cast 軍體，接收 vCastSender 筆記型電腦畫面 (Windows/Mac/Chrome) 和行動 (iOS/Android) 使用者的畫面、相片、影片、註釋和相機。 | |

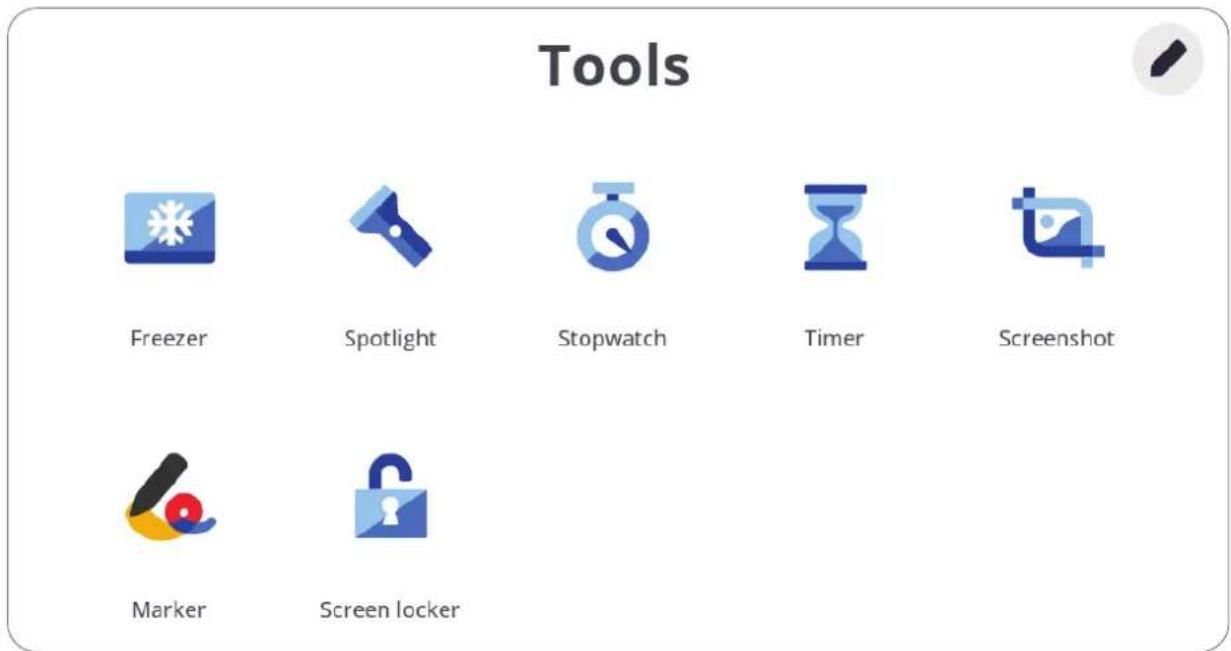

工具
可從工具列、直接從首頁畫面透過捷徑，或選擇工具圖示（）存取工具。
| 圖示 說明 | |
| 畫面定格將目前顯示的內容轉換成靜態影像；然後您可以放大、縮小、回到全螢幕退出。 | |
| 焦點突顯焦點內容區域。輕觸設定圖示以調整聚光燈大小和 Alpha 混合效果。 | |
| 碼表輕觸 Start (開始) 將啟動碼表。您可以隨時暫停、繼續、分割或重置碼表。 | |
| 定時器存取倒數計時器與選用的鬧鐘設定。輕觸並滑動以調整數值，然後按一下 Start（開始）。您可以隨時暫停、繼續或重置倒數計時器。 | |
| 畫面攤取拍攝目前畫面的螢幕截圖。 | |
| Marker使用畫筆或筆刷為任何輸入來源的覆疊加上註釋。 | |
| 畫面鎖定鎖定顯示器的畫面，以增加安全性。 | |

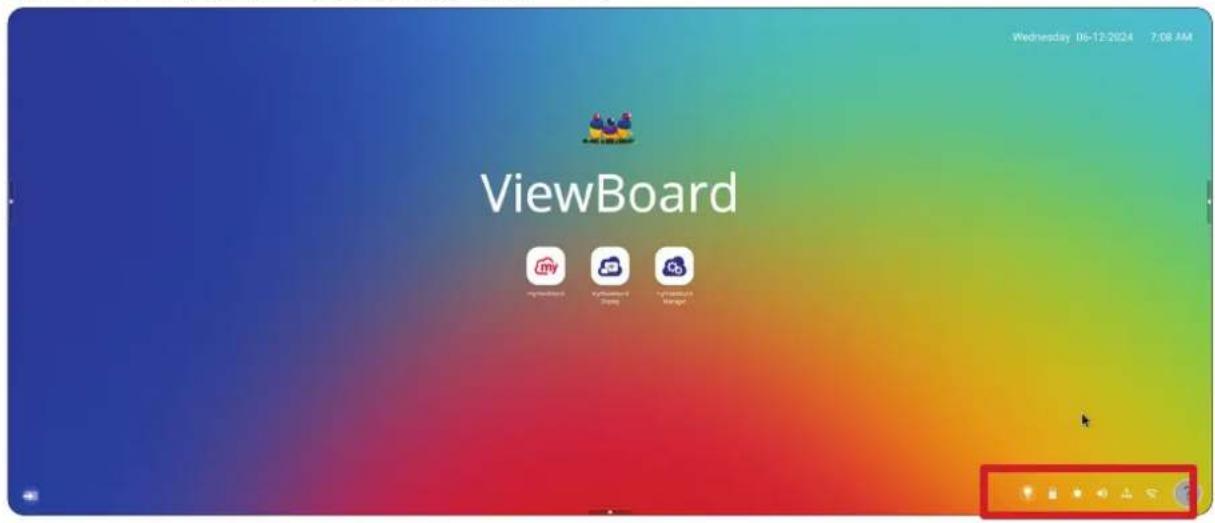

控制列
透過控制列可快速存取常用設定和工具。
Control Bar Icons
| 圖示 說明 | |
| Online Guide | Learn the basics of ViewBoard online by scanning the QR code that appears after tapping the icon. |
| USB | 如果連接 USB 儲存裝置，可看到 USB 圖示。按一下圖示將開啟 USB 儲存裝置的資料夾。 |
| Brightness（亮度） | 調整顯示器的亮度。 |
| Sound（聲音） | 調整顯示器的音量。 |
| Ethernet（乙太網路） | Wireless & Network（無線與網路）LAN 設定的捷徑。啟用或停用 LAN 連 線。 |
| Wireless（無線裝置） | Wireless & Network（無線與網路）Wi-Fi 設定的捷徑。啟用或停用 Wi-Fi 並連線至無線網路。 |

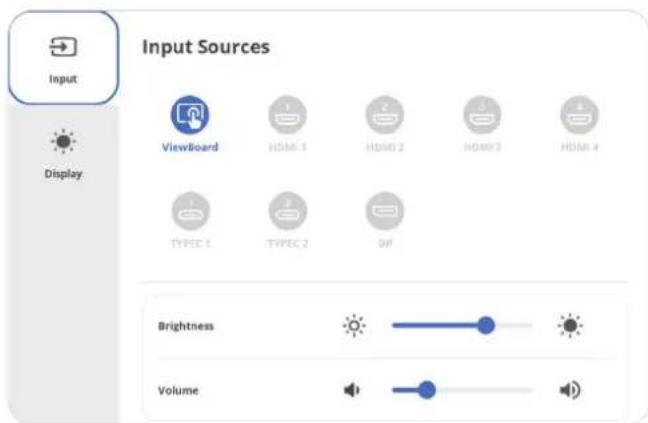

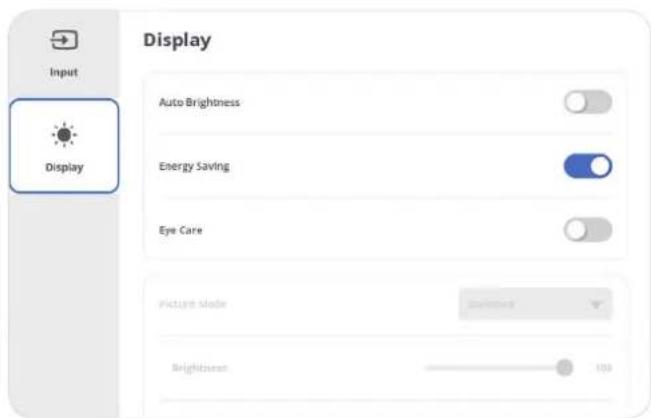

螢幕顯示 (OSD) 選單一一般設定
透過OSD選單存取Input Source(輸入來源)、Display(顯示)及其他一般設定。

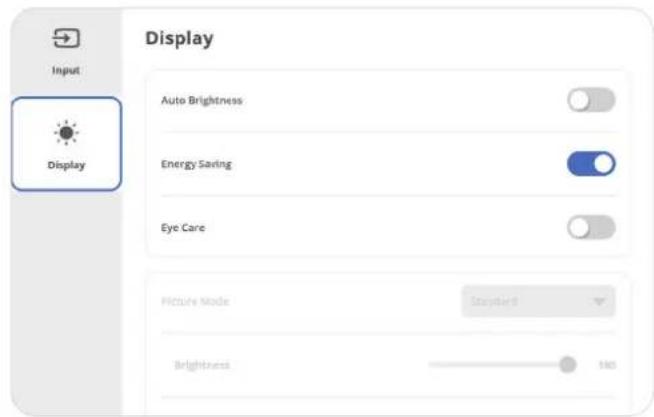

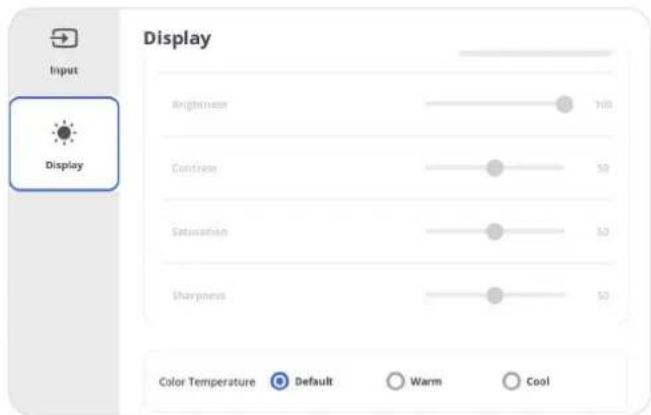

Input Source（輸入來源）選單 Display（顯示）選單
- 按遙控器上的 INPUT 或輕觸工具列中的 Input Source (輸入來源) 圖示 (→)或控制列的 Input Source (輸入來源) 圖示 (→), 以顯示 Input Source (輸入來源) 選單。
- 按遙控器上的 / / / ，選擇想要的輸入來源。備註：只有在安裝插槽式電腦時，才可看到電腦來源。
- 按下遥控器上的 ENTER 或輕觸輸入來源。
- 按遙控器上的 BACK 或輕觸選單外的空白區域以退出。
若要调整亮度：
- 按遙控器上的 INPUT 或輕觸工具列中的 Input Source (輸入來源) 圖示 () 或控制列的 Input Source (輸入來源) 圖示 () ，以顯示 Input Source (輸入來源) 選單。
- 輕觸並直接拖曳亮度滑桿，以調整背光值。
- 按遙控器上的 BACK 或輕觸選單外的空白區域以退出。
若要调整音量：
- 按遙控器上的 INPUT 或輕觸工具列中的 Input Source (輸入來源) 圖示 () 或控制列的 Input Source (輸入來源) 圖示 () , 以顯示 Input Source (輸入來源) 選單。
- 輕觸並直接拖曳音量滑桿以調整數值，或按遙控器上的 VOL+/VOL- 進行調整。此外，按遙控器上的 靜音（）可將音量靜音／解除靜音。
- 按遙控器上的 BACK 或輕觸選單外的空白區域以退出。
Display (顯示)
若要調整顯示設定：
- 按遙控器上的 INPUT 或輕觸工具列中的 Input Source (輸入來源) 圖示 (→)或控制列的 Input Source (輸入來源) 圖示 (→), 以顯示 Input Source (輸入來源) 選單。然後選擇 Display (顯示) 標籤。
- 按遙控器上的 / / ，選擇想要的選單選項。
- 按遙控器上的 ENTER 或按 / 調整選單選項。此外，可直接輕觸/調整選單選項。
- 按遙控器上的 BACK 或輕觸選單外的空白區域以退出。
Display (顯示) - 選單選項
| 項目 | 說明 | |
| Auto Brightness (自動亮度) | 自動亮度調整。根據環境光調整最大亮度。 | |
| Energy Saving (省電) | 啟用以降低功耗。 | |
| Eye Care (護眼) | 調整可阻隔高能藍光的濾光片，帶來更舒適的觀看體驗。 | |
| Paper Eye Care (文書護眼) | 啟用「低藍光」時，調整透明度以降低亮度並使色溫變暖。 | |
| Picture Mode (圖片模式) | 選擇預先定義的畫面設定。 | |
| 模式 說明 | ||
| Standard（標準） | 預設畫面模式。 | |
| Bright（亮度） | 將顯示器的亮度最大化。此模式適用於需要超高亮度的環境（例如明亮的房間）。 | |
| Soft（柔軟） | 高亮度搭配較低的對比。 | |
| Custom（自訂） | 自訂畫面設定。 | |
| Brightness (亮度) | 調整螢幕影像的背景黑階。數值愈大，影像愈明亮。值越低，影 越暗。 | |
| Contrast (對比) | 調整影像背景（黑階）與前景（白階）之間的差異。先前已調整Brightness（亮度）設定以配合所選輸入和觀看環境後，使用此選項設定峰值白階。 | |
| Saturation (飽和度) | 畫面中的色彩量。設定越低，產生的色彩飽和度越低；設為「0」將該色從影像中完全消除。但如果飽和度過高，色彩將過於強烈且不真實。 | |
| Sharpness (銳利度) | 值越高，影像越銳利；值越低，影像越柔和。 | |
| Color Temperature (色溫) | 調整色溫值。 | |

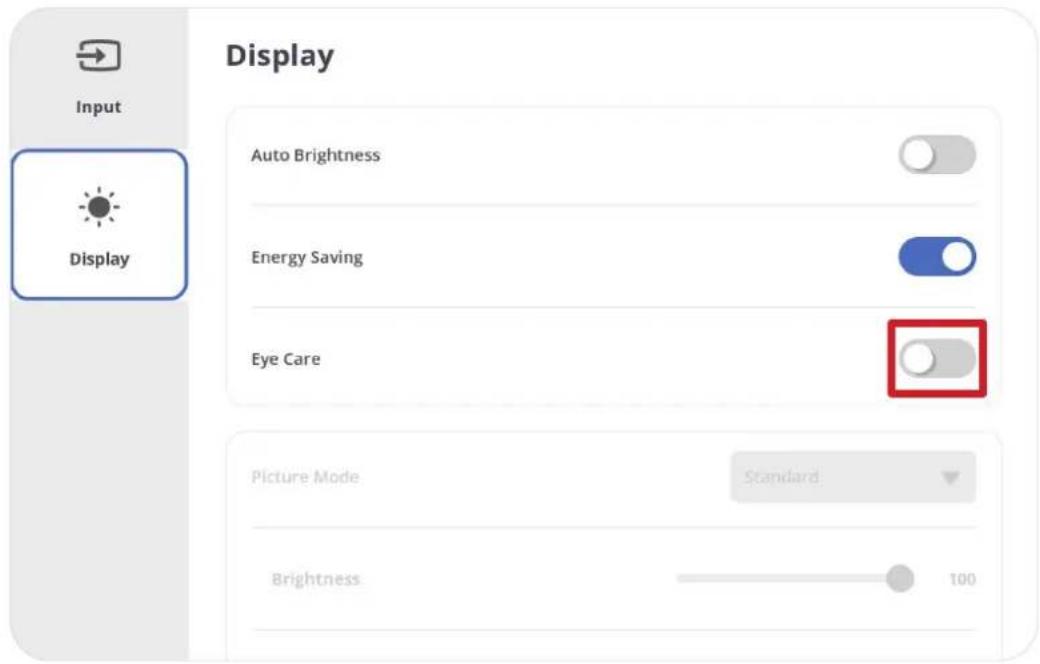

低蓝光濾光片與眼睛健康
濾藍光功能可阻隔高能量的藍光，帶來更舒適的觀看體驗。
計算休息時間
長時間觀看畫面時，建議在觀看時定期休息。在持續觀看一(1)小時後，建議至少簡短休息十分鐘。
休息時間較短而頻繁較高通常比休息時間較長而頻繁較低更有益。
對焦疲勞（20-20-20 規則）
為減少持續觀看畫面而帶來的眼睛疲勞風險，請至少每二十分鐘後把視線從畫面移開，並至少注視遠方物體（至少20英尺遠）20秒。
目視遠方
休息時，使用者可以目視遠方物體10-15秒，然後注視近距離某物10-15秒，進一步減少眼睛疲勞與乾澀感。最多可重複此步驟10次。此運動有助於在長時間電腦作業後，減少眼睛對焦能力「停機」的風險。
眼睛與頸部運動
眼睛運動
眼睛運動有助於盡量減少眼睛疲勞。上下左右緩慢轉動眼球。視需要重複轉動數次。

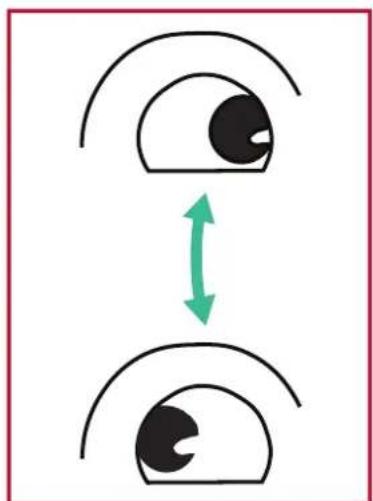

眼部運動

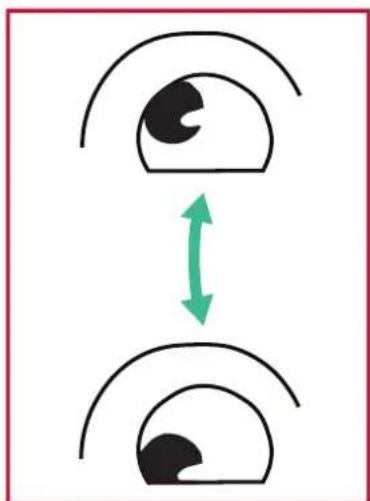

(1)挺直身體與頭部。目光向上移到天花板，然後向下看著地板
(2)緩慢左右移動眼睛，觀看兩側的物體。
(3) 將目光移到右上方的物體，然後移到右下方。對左上方與左下方重複此步驟。
頸部運動
頸部運動也有助於盡量減少眼睛疲勞。請放鬆雙臂，在身邊垂下，稍微向前傾，以伸展頸部，然後左右擺頭。視需要重複轉動數次。
使用 ViewBoard
顯示器處於嵌入式播放器輸入來源時，按遙控器上的 MENU（或輕觸工具列中的 Settings（設定）圖示（）開啟 Settings（設定）選單。

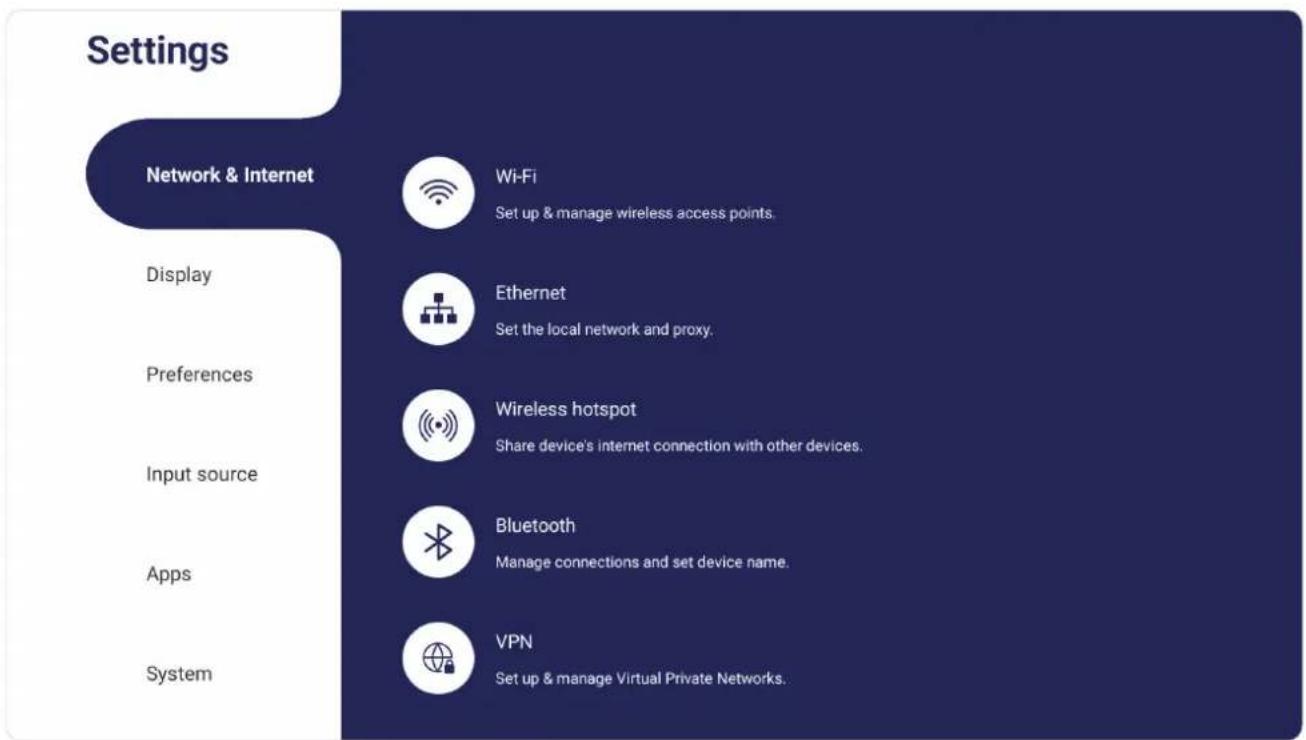

Network & Internet (網路和網際網路)
檢查目前網路連線設定、設定與管理 Wi-Fi、乙太網路、無線熱點、藍牙及 VPN。
備註：
- Wi-Fi 故用時，乙太網路將自動停用。乙太網路啟用時，Wi-Fi 將自動停用。無線熱點啟用時，Wi-Fi 將停用。
- 無線熱點啟用時，裝置無法連線至網際網路。

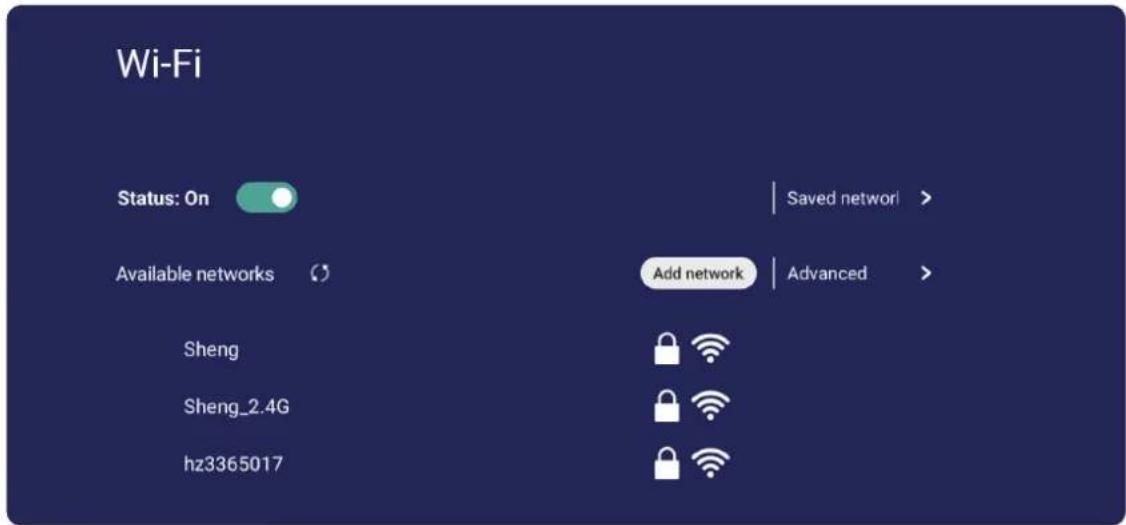

Wi-Fi
設定與管理無線存取點。
- 輕觸切換按紐，以On（開啟）或Off（關閉）Wi-Fi。
- 開啟後，您可以：Add a Network（新增網路）、檢視 Saved Networks（已儲存網路）、Refresh（重新整理）網路清單、或檢視 Advanced（進階）設定。

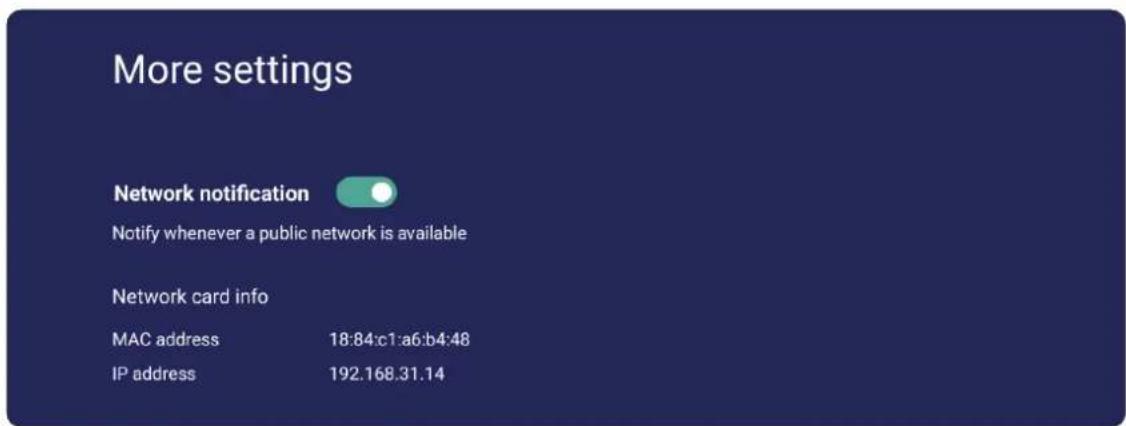

- 在 Advanced（進階）設定中，您可以 On（開啟）或 Off（關閉） Network notifications（網路通知）並檢視 Network card info（網路卡資訊）。
Ethernet（乙太網路）
設定本機網路與Proxy。
- 輕觸下拉式選單，以連接 /中斷連接乙太網路。
- 您也可以調整 Local network（本機網路）和 Proxy 設定。

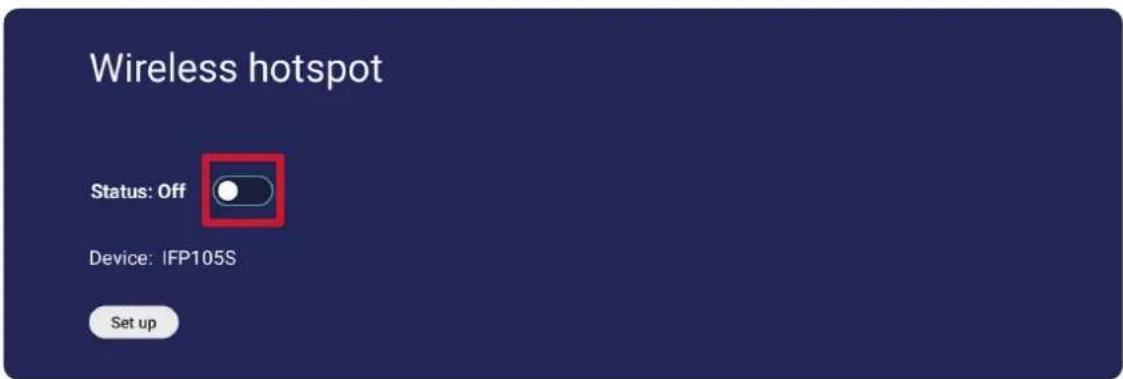

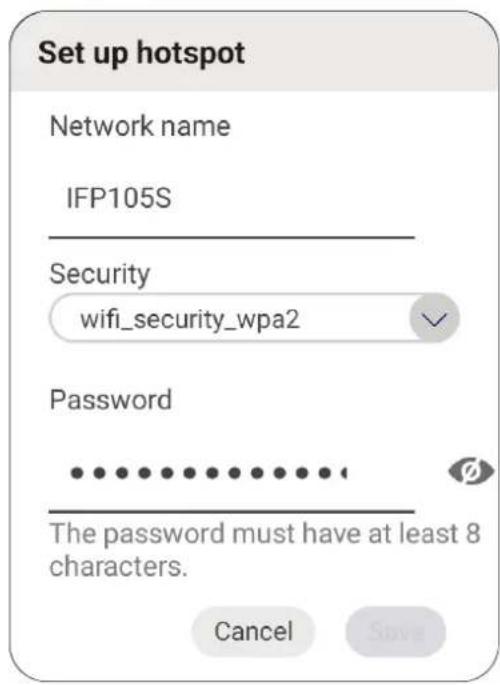

- 輕觸切換按鈕以 On（開啟）或 Off（關閉）Wireless hotspot（無線熱點）。
- 輕觸 Setup（設定），以便設定 Network name（網路名稱）、Security（安全性）及 Password（密碼）。

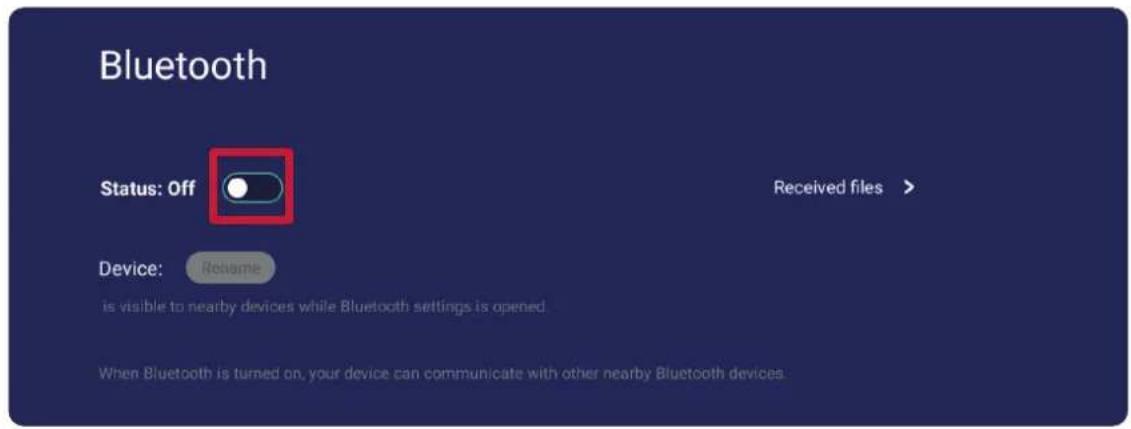

Bluetooth (蓝牙)
管理藍牙連線、設定裝置名稱及可探索性。
- 輕觸切換開關以開啟或關閉Bluetooth（藍牙）。On（開啟）後，使用者可選擇列出的裝置，進行配對和連線、重新命名裝置、移除裝置或接收檔案。

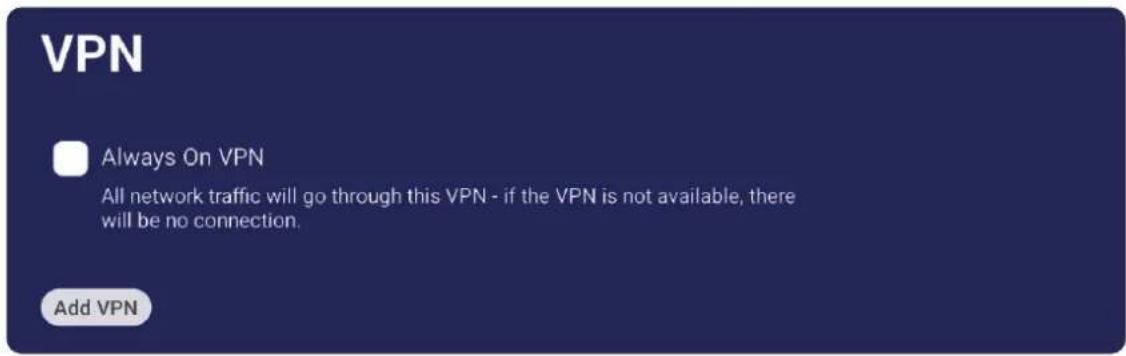

VPN
設定與管理虛擬私人網路。

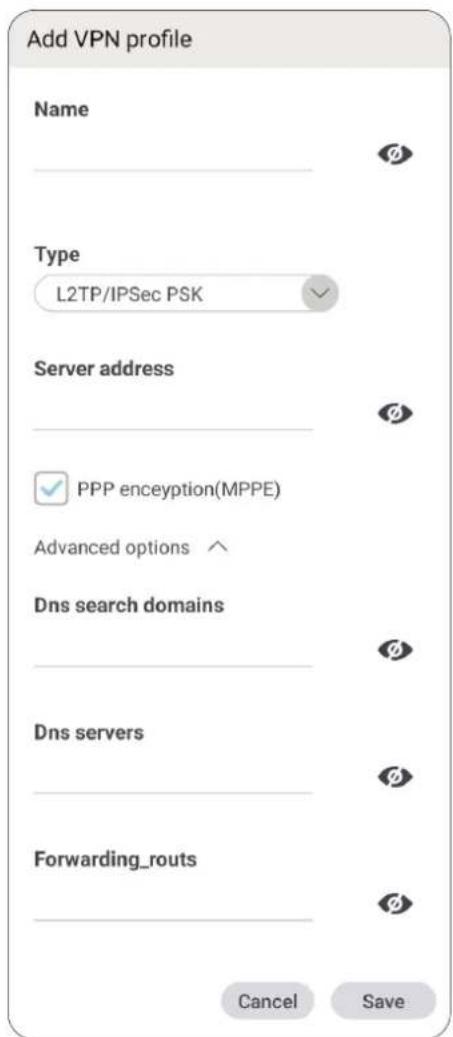

若要建立VPN設定檔：

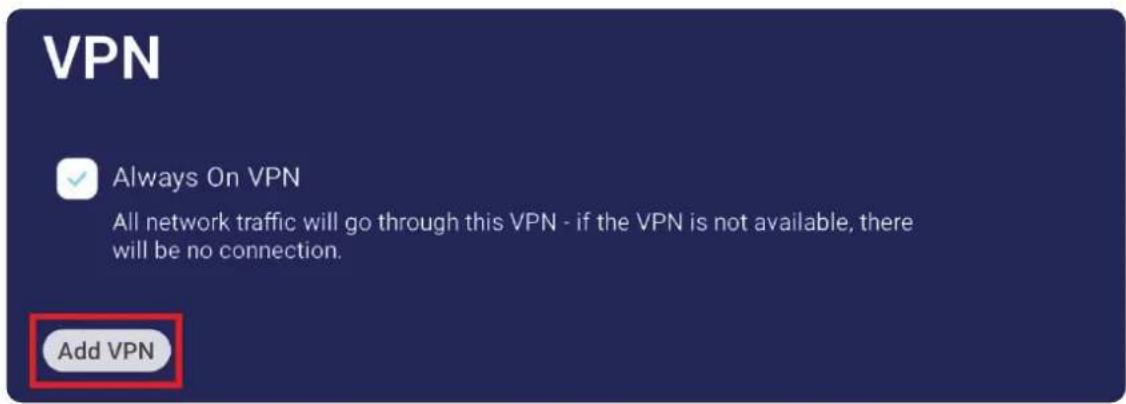

1.前往：Settings（設定）>Wireless & Network（無線與網路）>VPN，然後輕觸 Add VPN（新增 VPN）。
2.輸入Name（名稱）。

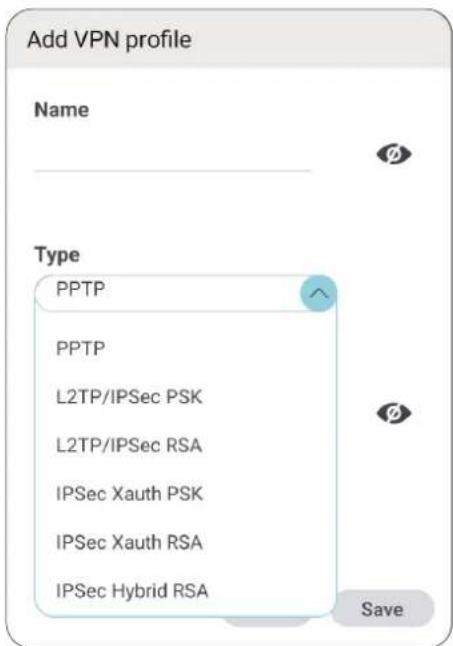

3.選擇VPN Type（類型）。
4.選擇是否啟用／停用PPP encryption (MPPE)（PPP加密(MPPE)），和／或顯示 Advanced options（進階選項）。
Display (顯示)

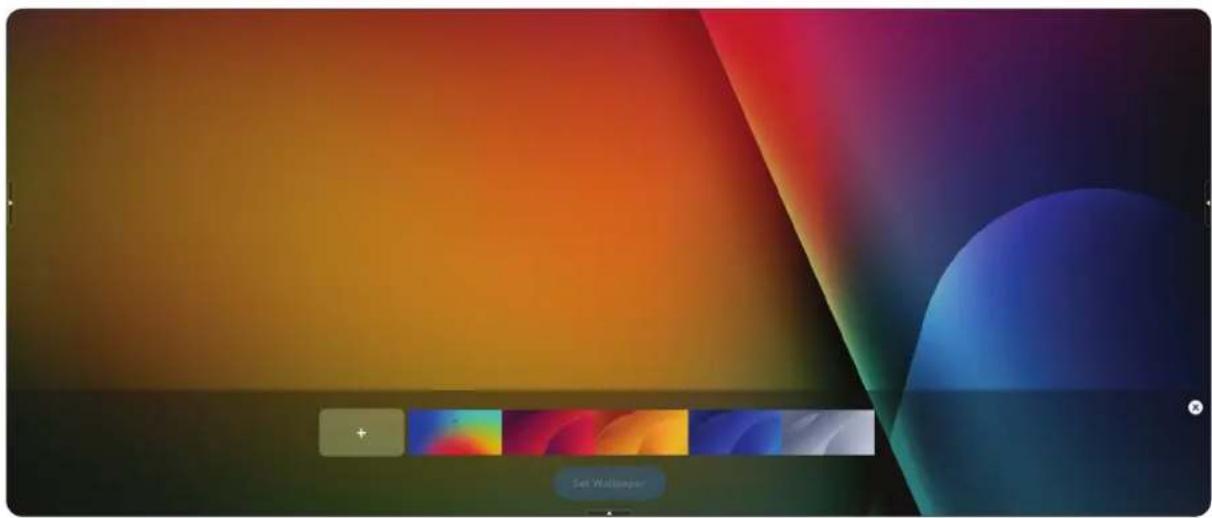

使用者可以使用預設圖片變更桌布，或輕觸新增圖示（）並選擇影像檔案以使用自訂桌布。
Protection (保護)
開啟/關閉 HDCP & Copyright (HDCP 與著作權)。
Protection
HDCP & Copyright

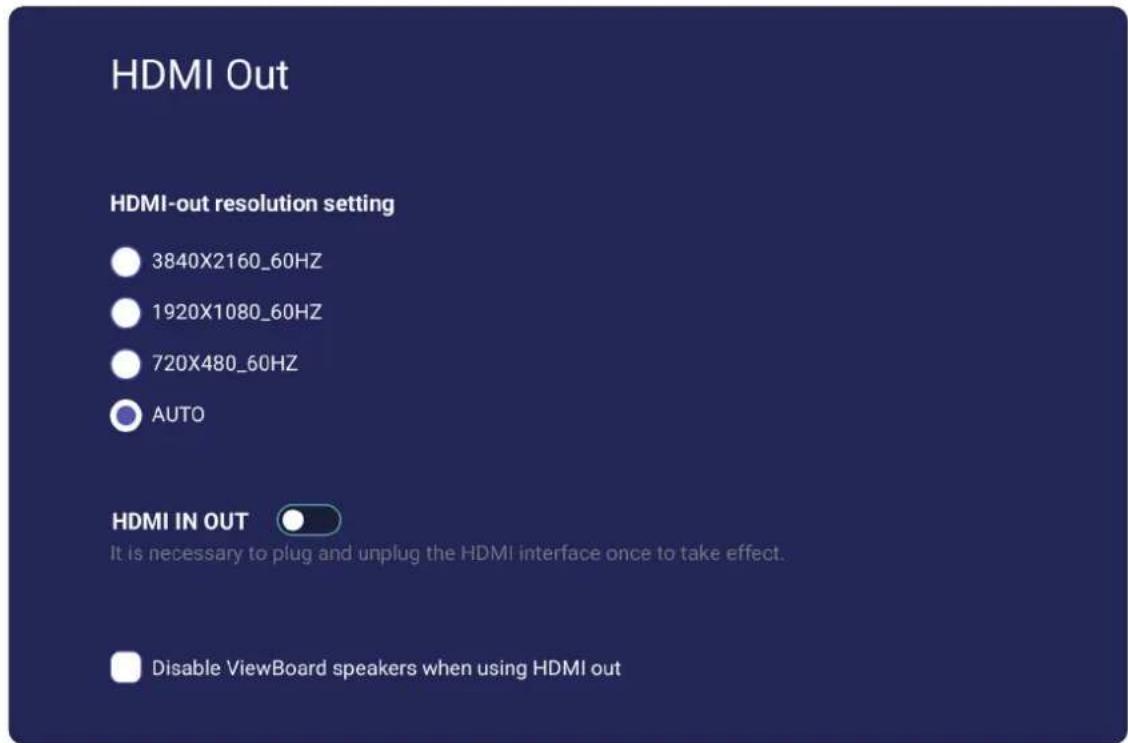

調整 HDMI 輸出解析度設定、啟用視訊輸出，以及在透過 HDMI 輸出連接時，將顯示器揚聲器靜音／解除靜音。
備註：停用 ViewBoard 揚聲器選項方塊，預設為取消勾選。

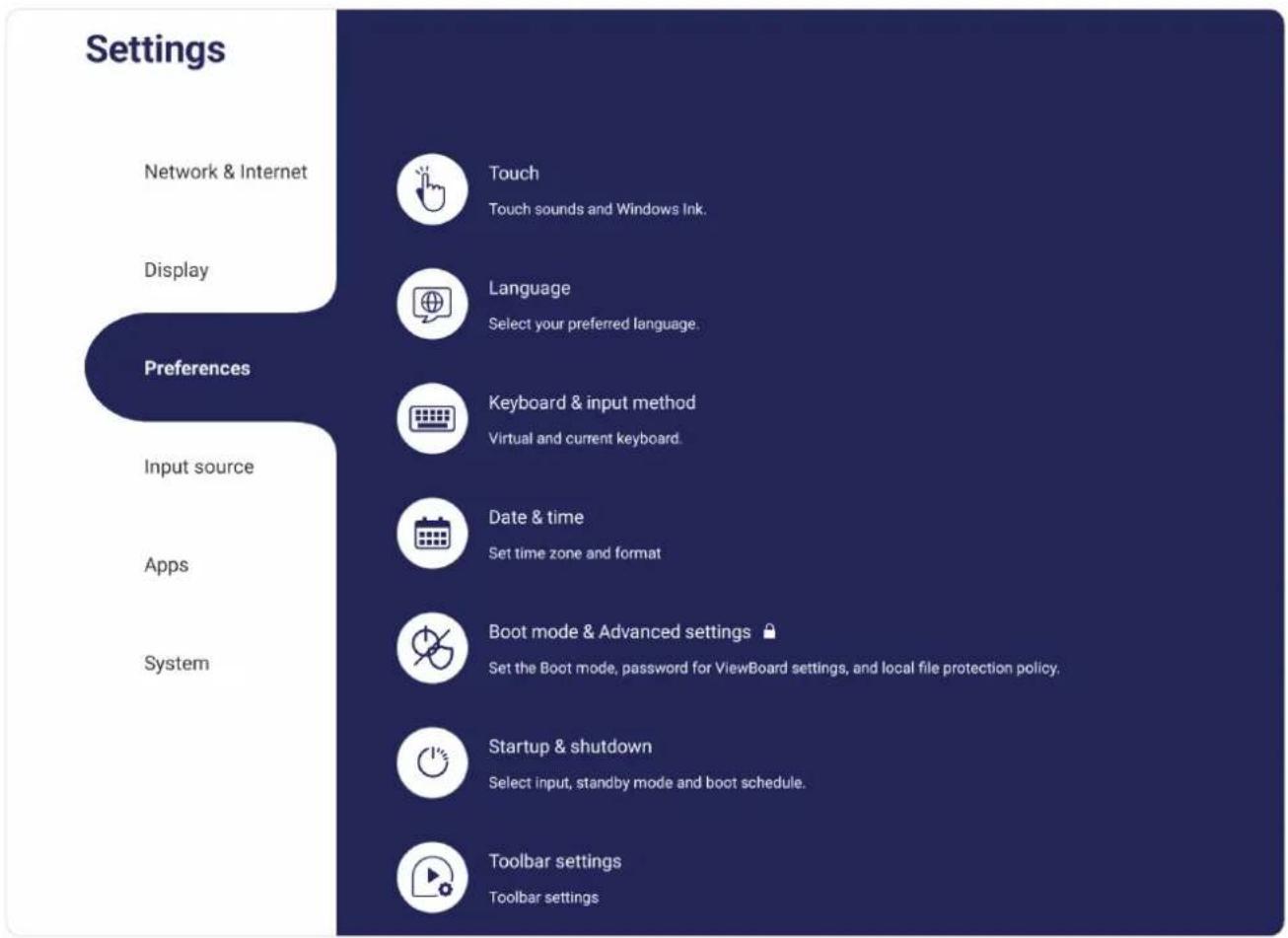

Preference (偏好設定)
檢視並調整 Touch（觸控）、Language（語言）、Keyboard & Input（鍵盤與輸入）、Date & Time（日期與時間）、Boot Mode（開機模式）、Start up & Shutdown（啟動與關機）、Toolbar（工具列）、Multi-Window Mode（多視窗模式）及 Sound（聲音）設定。
Touch (觸控)
調整 Touch Settings（觸控設定）並開啟與關閉 Touch Sounds（觸控音效）與 Windows Ink（Windows 墨水）。
Language (語言)
從可用的語言調整並選擇偏好的語言。

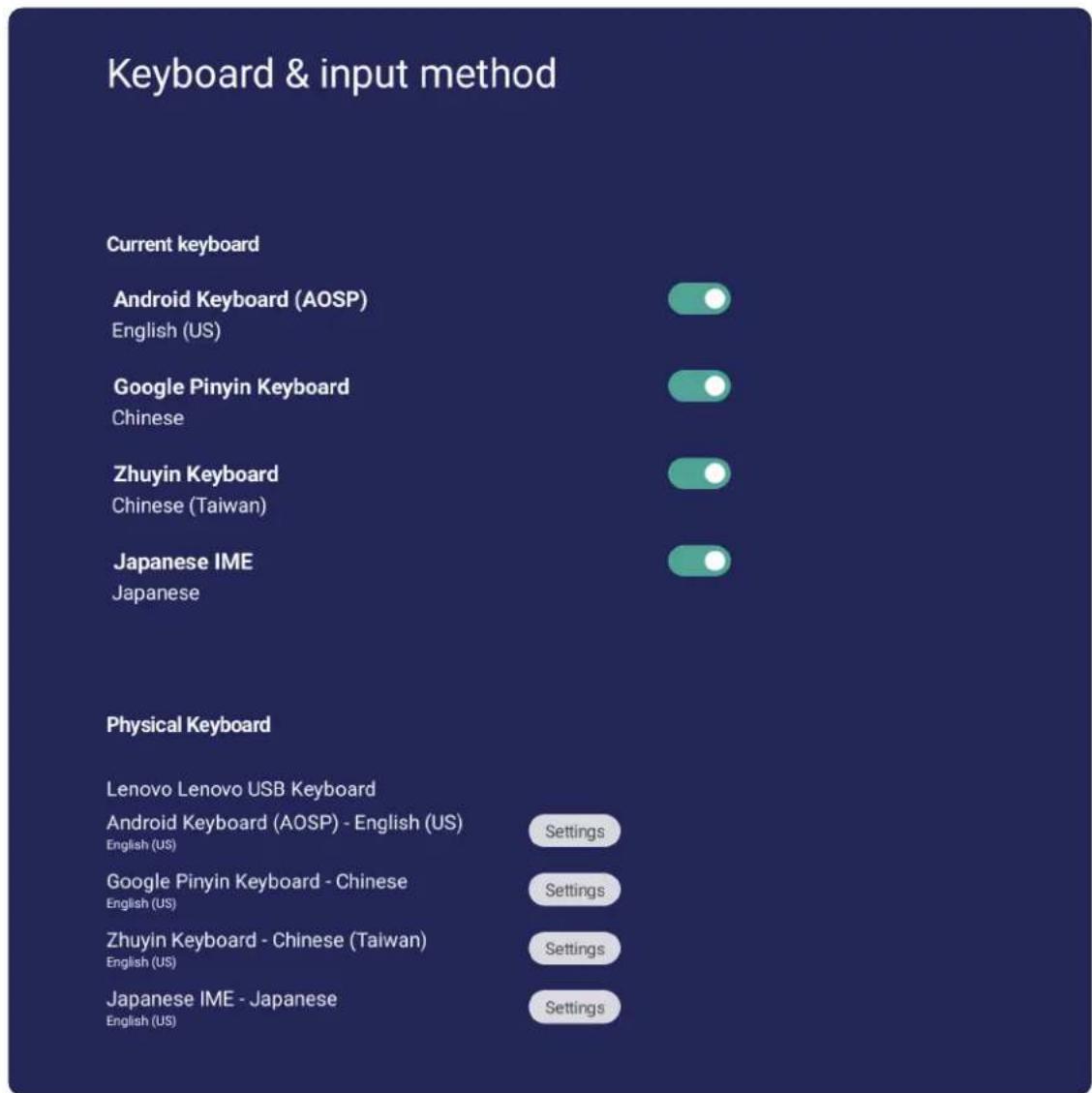

Keyboard & Input Method (鍵盤與輸入法)
啟用／停用虛擬鍵盤和／或變更預設輸入方式。輕觸 Settings（設定）以調整進階鍵盤設定。
| 項目 說明 | |
| Automatic Date & Time (自動設定日期與時間) | 啟用時，ViewBoard會透過網際網路自動同步日期與時間。 |
| Time Zone（時區） | 選擇合適的時區。 |
| Time Format（時間格式） | 選擇12小時或24小時時間格式。開啟／關閉24小時格式。 |
| Date Format（日期格式） | 從可用的日期格式中選擇。 |
Boot Mode (開機模式)
調整偏好的開機模式並設定 /重設密碼。
Boot mode & Advanced settings
Normal mode
| 項目 說明 | |
| Normal Mode（正常模式） | 嵌入式螢幕分享應用程式，將正常執行。 |
| Secured Mode（安全模式） | 嵌入式螢幕分享應用程式將被移除。 |
| Disable Embedded OS (停用嵌入式作業系統) | 系統將自動重新啟動，隨後嵌入式作業系統不會出現。 |
| ViewBoard Settings AccessPassword (_viewBoardSettings 存取密碼) | 切換至鎖定／解鎖 ViewBoard Settings。 |
| Password for Protection(保護密碼) | 修改開機模式與 Board Settings 進入密碼。 |
| Local File Protection Policy(本機檔案保護原則) | 選擇本機檔案保留在資料夾應用程式的時間。 |
| Color Correction（色彩修正） | 為色盲使用者對 Board 顯示螢幕進行色彩修正。 |
| Reset Board(重設 Board) | 將 Board 重設回原廠預設設定。 |
Startup & Shutdown (啟動與關機)
設定 Startup Input（啟動輸入）、Standby Mode（待機模式）、EnergyStar Mode（能源之星模式）、Black Screen After Startup（啟動後黑畫面）、Power off Reminder（關機提醒）定時器及 Schedule（排程）設定。
| 項目 說明 | |
| Startup Input (啟動輸入) | 調整啟動輸入偏好設定。 |
| Startup Application | Automatically launch an application at startup. |
| Standby Mode (待機模式) | 決定在ViewBoard「開啟」時，按下電源按鈕後的行為。 |
| EnergyStar Mode (EnergyStar 模式) | 啟用以在螢幕閒置一小時後，自動啟動「睡眠模式」。 |
| Black Screen After Startup (啟動後黑畫面) | 啟用時，ViewBoard將在開機後，自動關閉背光。 |
| Sign-in Page Launched Upon System Startup | Choose to skip the Sign-in page after startup. |
| Schedule (排程) | 排定開機與關機時間。 |
調整 Touch Sound（觸控音效）和 Sound Output Settings（聲音輸出設定）。
Sound setting
Sound Output
Speaker
Speaker
Line out
Mixed

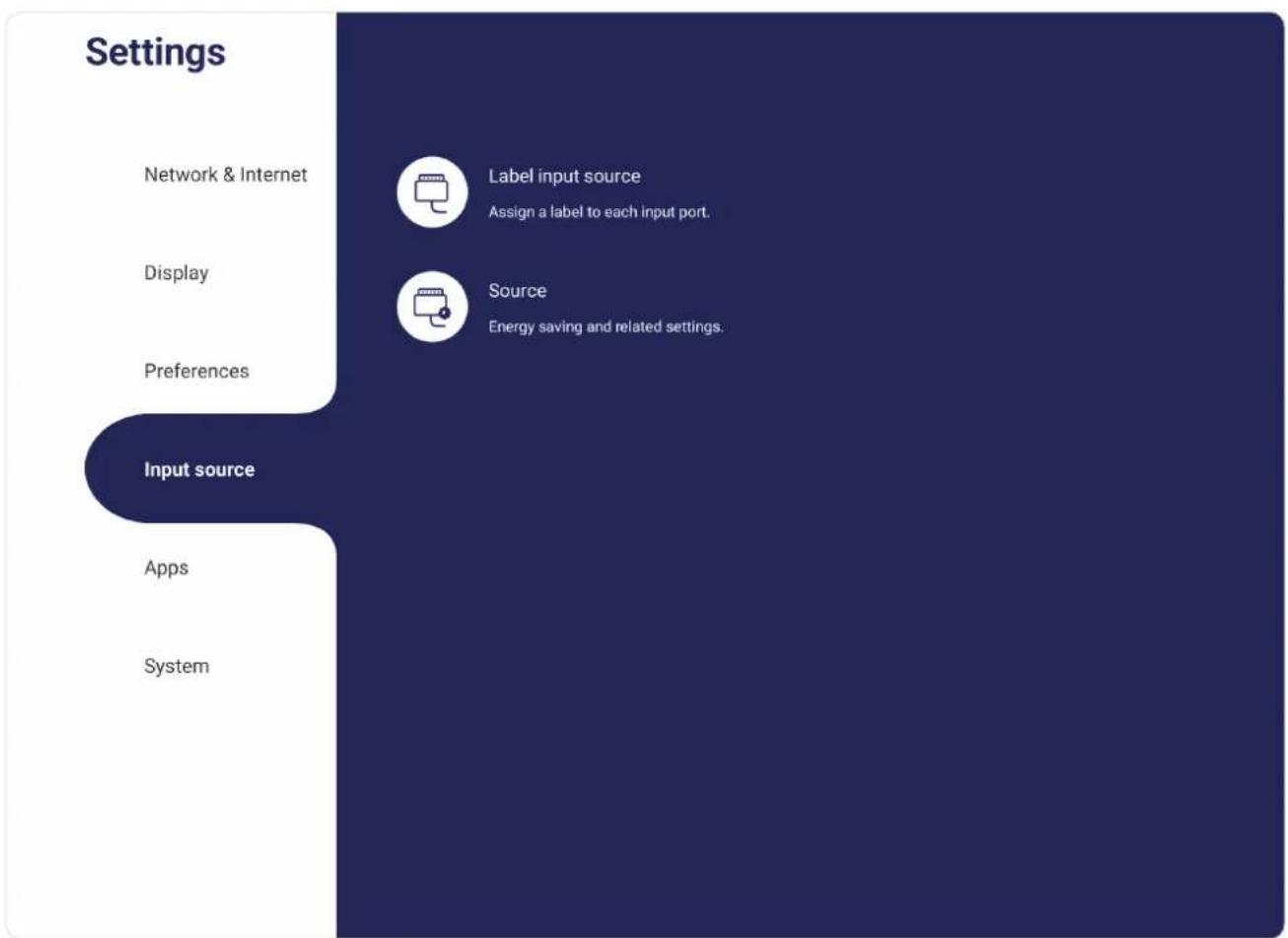

Input Source (輸入來源)
調整輸入來源名稱與設定，以及側邊工具列設定。

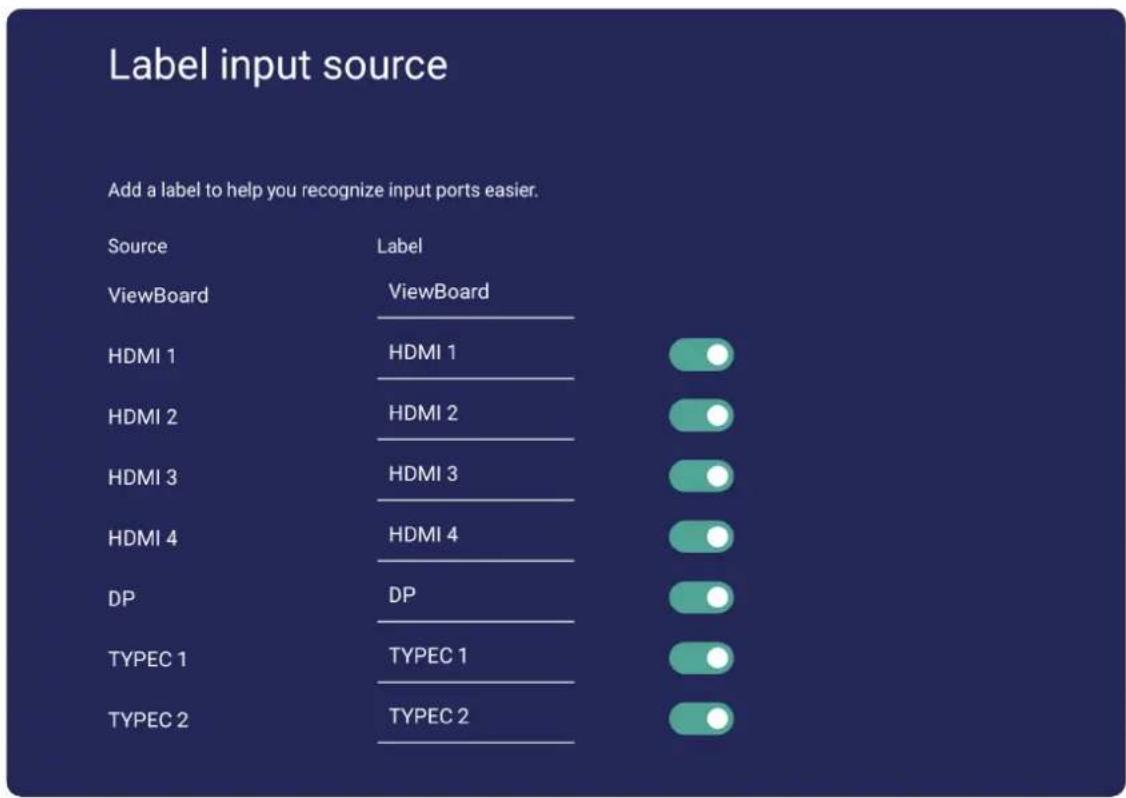

Label Input Source（標示輸入來源）
設定每個輸入來源的標籤，以在顯示時輕鬆辨識。

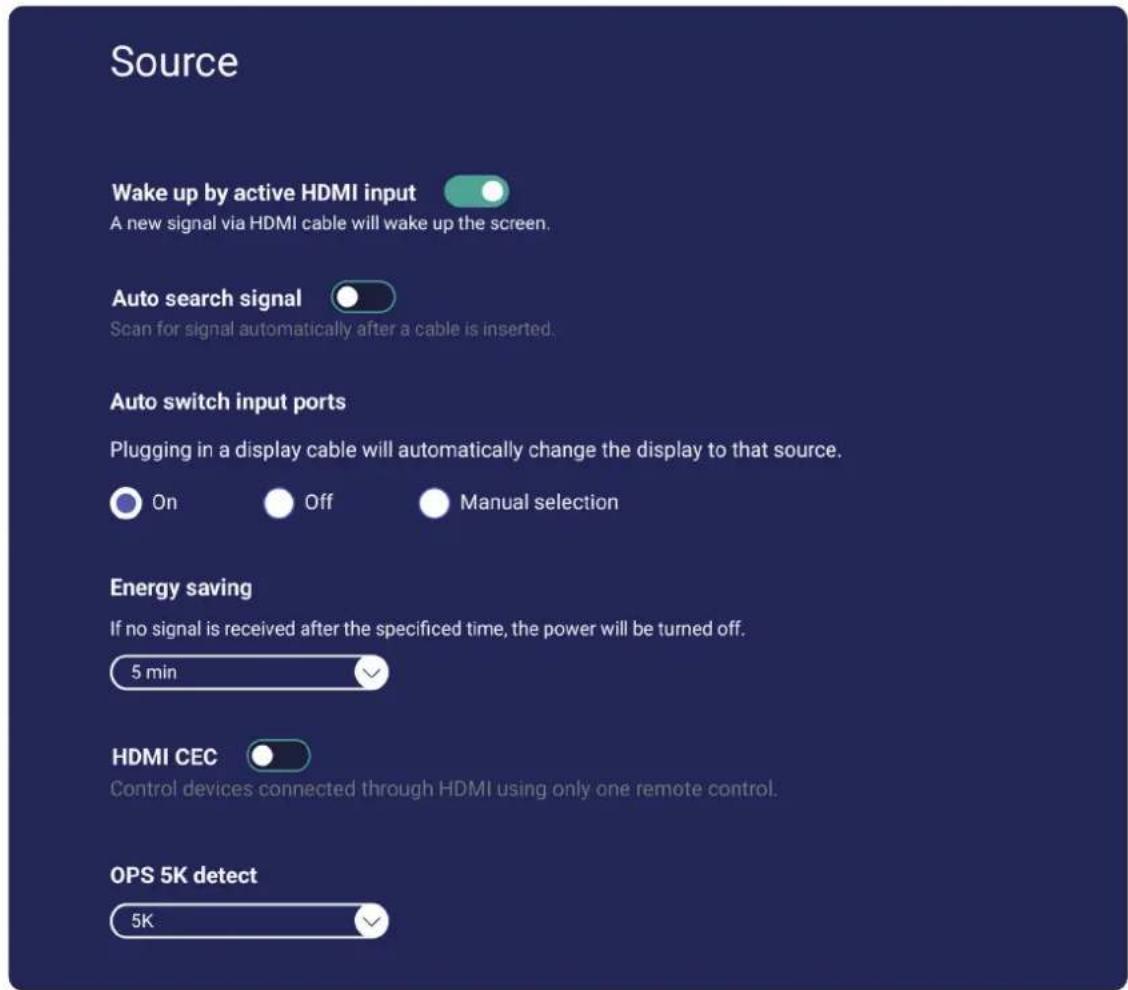

Source (來源)
切換 Wake up by active source（依使用中來源喚醒）、Signal auto search（訊號自動搜尋）及 HDMI CEC，然後選擇輸入連接埠自動開關。
| 項目 說明 | |
| Wake Up by Active HDMI Input (依使用中 HDMI輸入喚醒) | 在螢幕關閉時插入 HDMI 線後，螢幕將自動開啟。 |
| Auto Search Signal（訊號自動搜尋） | 啟用時，如果目前的來源沒有訊號，ViewBoard 將自動搜尋輸入來源。 |
| Auto Switch Input Ports (輸入連接埠自動切換) | 原始訊號將在插入新纖線後，自動切換至該纖線。 |
| Energy Saving (省電) | 設定在未偵測到訊號時，要關機的時間期間。 |
| HDMI CEC | 啟用／停用 HDMI CEC 功能。 |
| OPS 5K Detect | Set OPS support resolution. NOTE: Please confirm the resolution supported by OPS and select the corresponding resolution option, otherwise there may be a situation where it cannot be displayed. |
App（應用程式）
使用者可以檢視應用程式資訊、強制停止、解除安裝、移動至 USB 儲存裝置、清除資料、清除快取以及清除預設值。
備註：
- 預載應用程式無法解除安裝。
- 並非所有應用程式都支援移動至 USB 儲存裝置功能。
- 並非所有應用程式都支援清除預設值。
App（應用程式）
檢視任何執行或安裝的應用程式。輕觸應用程式，即可得知更詳細的資訊與選項。
-
輕觸執行中的應用程式後，您可以看到更多資訊、停止或報告應用程式。
-
選擇 All（全部）或 Download（下載），將列出所有安裝的應用程式。
檢視並調整 Storage（儲存空間）、Clone to USB（複製到 USB）、Display ID（顯示器 ID）、Security（安全性）、System Update（系統更新）及 About device（關於裝置）設定。

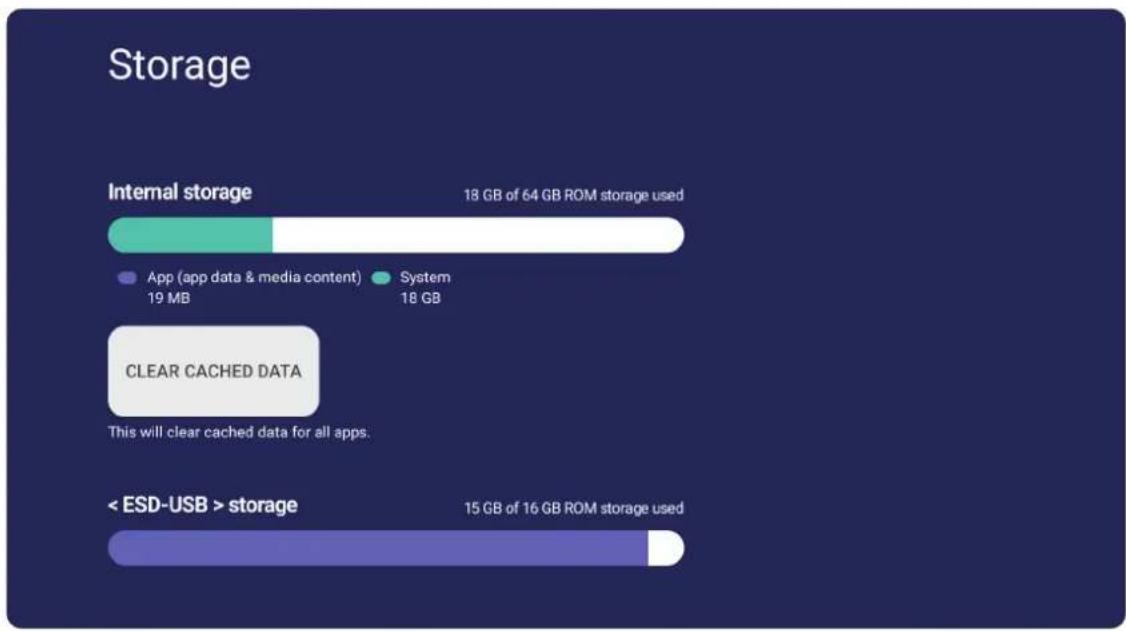

Storage（儲存空間）
檢查顯示器（內部）及任何連接的外部儲存裝置的儲存空間狀態。

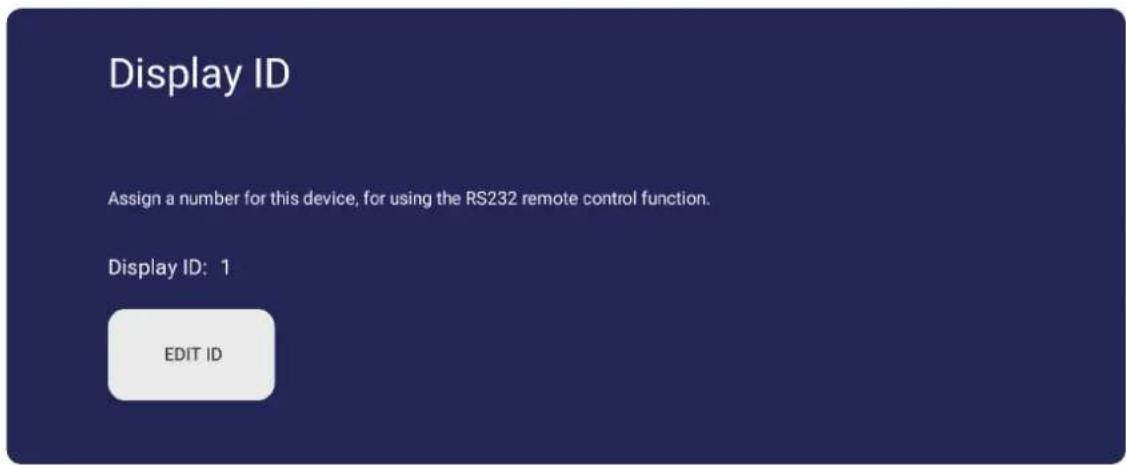

指派編號，以透過RS-232遙控顯示器。
- 若要指派或變更顯示器 ID，請輕觸 Change（變更）並輸入編號。
備註：顯示器 ID 適用於 RS-232 使用者，範圍為 01~98。
Security (安全性)
檢視 Certificate（憑證）、Trusted Credential（信任的認證）儲存，以及 Unknown source security（未知來源安全性）安裝設定。
- 輕觸 Install certificate from storage（從儲存空間安裝憑證），以新增其他憑證。
- 選擇 Clear Credentials（清除認證）將移除所有手動安裝的認證。
備註：預載認證無法清除。

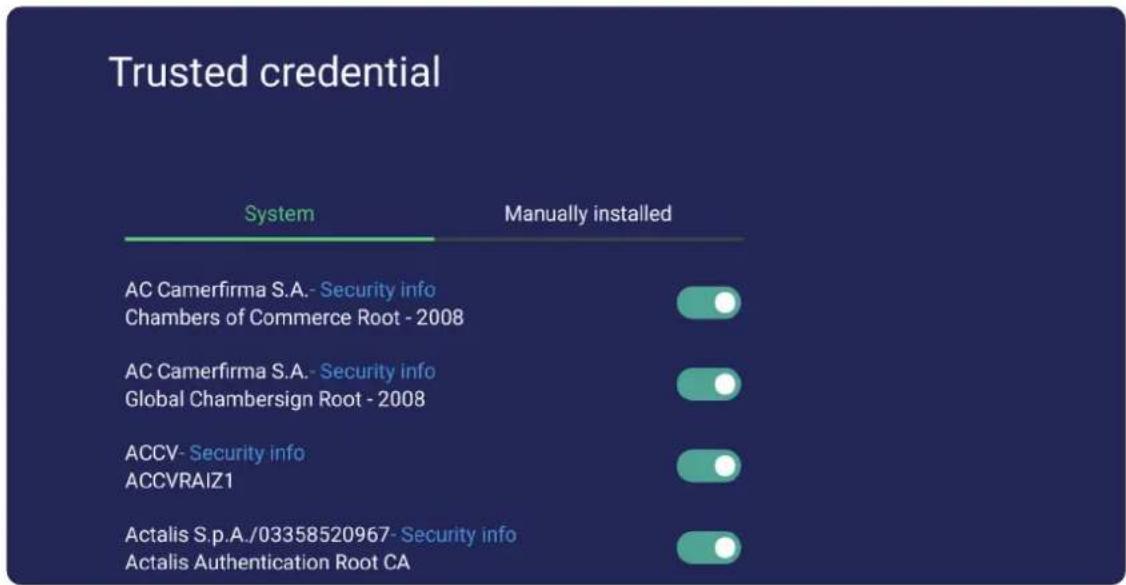

- 在 Trusted Credentials（信任的認證）下，檢視並編輯所有信任與安裝的 CA 應證。
-
輕觸認證將會提供更詳細的資訊。
-
選擇 Unknown source security（未知來源安全性）下方的方塊，即可允許安裝來自未知來源的應用程式。
備註：來自未知來源的應用程式可能不相容、或無法正常使用。
System Update (系統更新)
ViewBoard 會在連線至網際網路時，自動搜尋軟體更新 (OTA)。使用者只要按一下，就能更新 ViewBoard 軍體版本。
| 項目 說明 | |
| Online Update | Manually check online for a new software version. |
| Local Update（本機更新） | Update the software manually with a local file. |
| Android Version Upgrade | Manually check for a new Android version. |
| Auto Update（自動更新） | 顯示器關閉時，系統將會自動檢查新版本。若找到新版本，系統將會自動更新。更新完成後，系統將會關閉。 |
| Schedule（排程） | 設定更新時間。 |

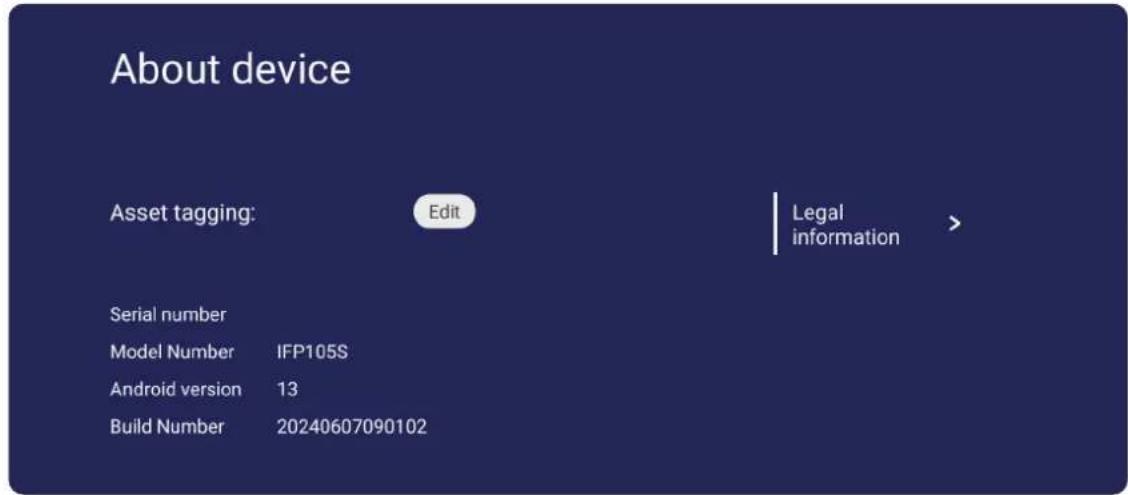

About Device (關於裝置)
顯示嵌入式播放器資訊、Legal information（法律資訊）及Asset Tagging（資產標籤）。
- 選擇 Edit（編輯）後，即可調整資產資訊。
- 輕觸 Legal information（法律資訊），即可檢查開放原始碼授權。
嵌入式應用程式和設定
備註:在系統更新時，已安裝的應用程式可能會發生變更（安裝、解除安裝、更新），恕不另行通知。如果您有任何疑問，請聯絡當地客服人員。
myBoard
數位白板應用程式。
| 項目 說明 | ||
| ← | 移動 | 移動浮動工具列。 |
| → | 簡報模式 | 在簡報與準備模式之間切換。 |
| ← | 從剪貼簿貼上 | 將目前的剪貼簿內容插入到畫布上。 |
| → | 上一頁 | 前往上一頁（如果畫布有多個頁面）。 |
| = | 下一頁 | 前往下一頁（如果畫布有多個頁面）。 |
| + | 新增頁面 | 新增畫布。 |
| 白板中的頁面 | 建立、選擇、重新排列、複製和刪除頁面。 | |
| 項目 說明 | ||
| Wireless Presentation | Enable and manage wireless presentations by casting your session to other devices or receiving a feed from other devices. | |
| 畫面擲取 | 擲取畫面、錄影和錄音。 | |
| 移動 | 選取並按住可將工具列移動至畫面的左側、右側或下方。 | |
| 檔案 | 開啟、儲存、匯出和列印白板檔案。 | |
| 魔術箱 | 將資源（圖片、影片、音樂等等）匯入至白板。 | |
| 嵌入式瀏覽器 | 開啟內建瀏覽器以存取網際網路資源，可將資源拖曳到畫布上。 | |
| 無限畫布 | 拖曳即可移動畫布。用雙手放大/縮小。再次選取會顯示概覽。 | |
| 選擇 | 選取畫布上的物件、文字及其他元素。 | |
| 手寫筆 | 手寫工具和自訂選項。 | |
| 橡皮擦 | 擦除物件或清除頁面。 | |
| 形狀和線條 | 繪製形狀、箭頭以及新增表格。 | |
| T | 文字 | 新增文字方塊。 |
| ← | 復原 | 復原上一個動作。 |
| → | 取消復原 | 重做上一個動作。 |
背景管理
| 項目 說明 | ||
| my | 登入 | 登入 myViewBoard 帳戶。 |
| 背景管理 | 變更畫布背景。 | |
| FollowMe 設定 | 顯示上傳至雲端儲存帳戶的自訂圖片。 | |
| 調色盤 | 選擇純色或漸層色作為背景。 | |
| 預先安裝 | 選擇白板預先安裝的背景。 | |
| myViewBoard 原稿 | 顯示透過 myViewBoard 建立的原始內容。 | |
| 本機硬碟 | 使用來自本機硬碟的圖片。 | |

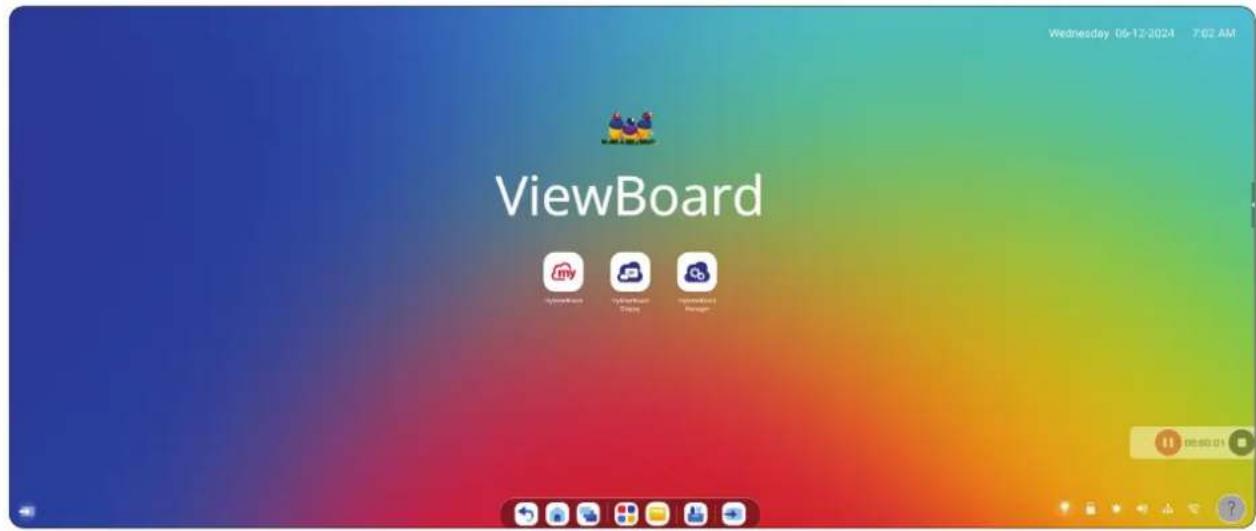

螢幕錄製器
以視訊格式截取在畫面上顯示的每個物件。
啟動螢幕錄製器應用程式：
1.選取應用程式抽屉中的螢幕錄製器。

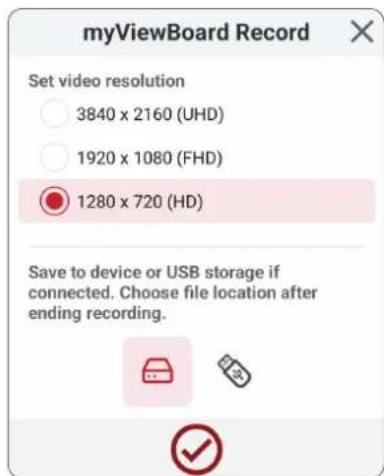

2.輕觸錄製圖示並選擇偏好的錄製設定。然後輕觸核取記號。
3.選擇Start Now（立即啟動）並在三(3)秒倒數計時後開始。螢幕錄製將立即在倒數計時後開始。
4. 停止錄製後，您將能夠預覽影片、儲存
5.影片或捨棄影片。
vCast
結合 ViewBoard® Cast 車體 (vCast vCast Pro vCastSender), vCast 應用程式將允許 ViewBoard 接收使用 vCastSender 應用程式的筆記型電腦畫面 (Windows/Mac/Chrome)、和行動 (iOS/Android) 使用者的畫面、相片、影片、註釋和相機。
網路資訊
- 透過輸入螢幕上的 PIN 碼,將 ViewBoard® Cast 車體、筆記型電腦和行動裝置連線至同一個子網路和跨子網路。
- 已連線裝置將出現在同一個子網路連線上的DeviceList(裝置清單)下。
- 如果裝置未出現在 Device List（
- 裝置清單)下，使用者必須輸入螢幕上的PIN碼。
·連接埠：
》TCP 56789、25123、8121和8000（控制訊息連接埠和用戶端裝置音訊傳輸)
» TCP 8600 (BYOM)
》TCP 53000（要求分享畫面）
TCP 52020 (反向控制)
》TCP52025(ViewBoardCast按鈕的反向控制)
》TCP52030（狀態同步）
》TCP52040（主持人模式）
» UDP 48689、25123(裝置搜尋和廣播以及用戶端裝置音訊傳輸)
UDP 5353（多點傳播搜尋裝置協定）
- 要啟用的連接埠和DNS：
》連接埠：443
DNS: https://vcastactivate.viewsonic.com
- OTA服務
》伺服器連接埠：TCP443
》伺服器FQDN名稱:https://vcastupdate.viewsonic.com

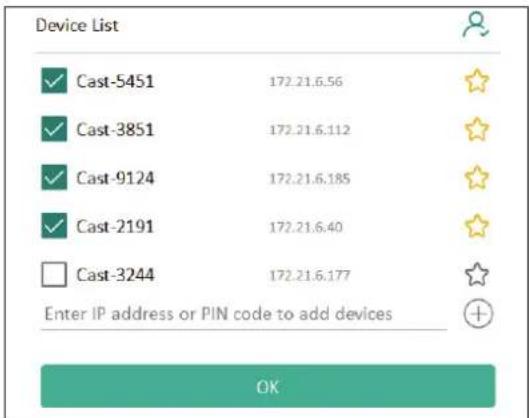

顯示器群組設定

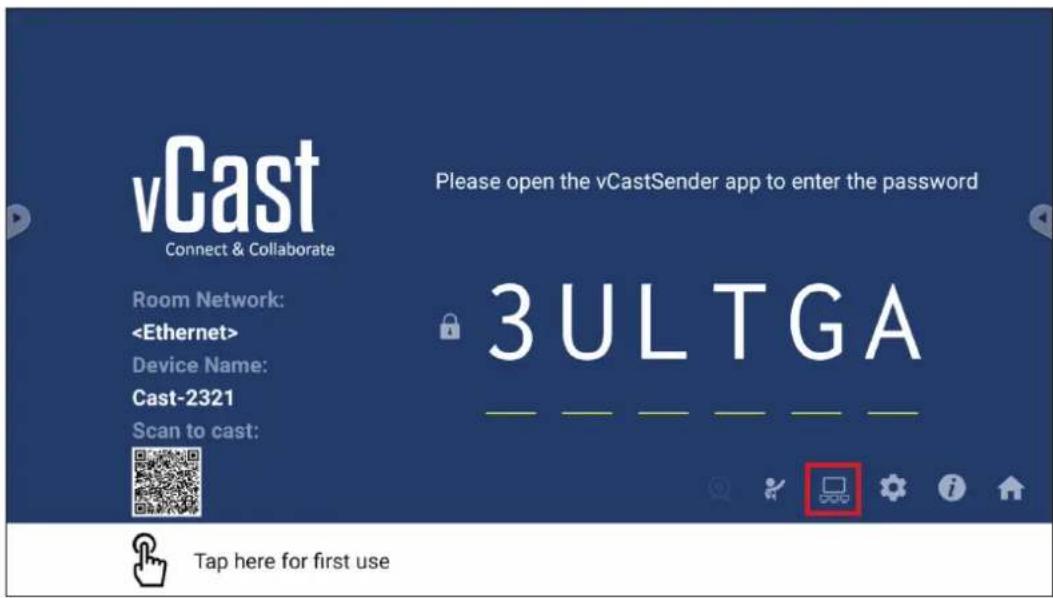

若要調整顯示器群組設定，請選擇位於畫面右下角的顯示器群組圖示。
1.開啟「開啟／關閉顯示器群組」，以啟用顯示器群組功能。
備註:將列出同一網路中的其他預裝ViewBoard Cast裝置。
2.選擇要加入顯示器群組的裝置，並選擇OK(確定)以儲存設定。
備註：
- 若未列出要加入群組的裝置，您可以輸入對應的 IP 位址或連線 PIN 確
-
顯示器群組裝置上限為六個裝置。
-
如果經常連線至同一個裝置，您可以選擇裝置旁的星形圖示（），將它新增至經常連線的裝置清單「我的群組裝置清單」，以便進行顯示器群組設定和管理。
Synchronized Group Screen All the Time (隨時同步群組畫面)
開啟「隨時同步群組畫面」功能時，將持續顯示同步的群組畫面。如果關閉，則只對vCast鏡像有效。
備註: 先選擇要加入群組的裝置，再開啟「隨時同步群組畫面」功能以避免中斷。

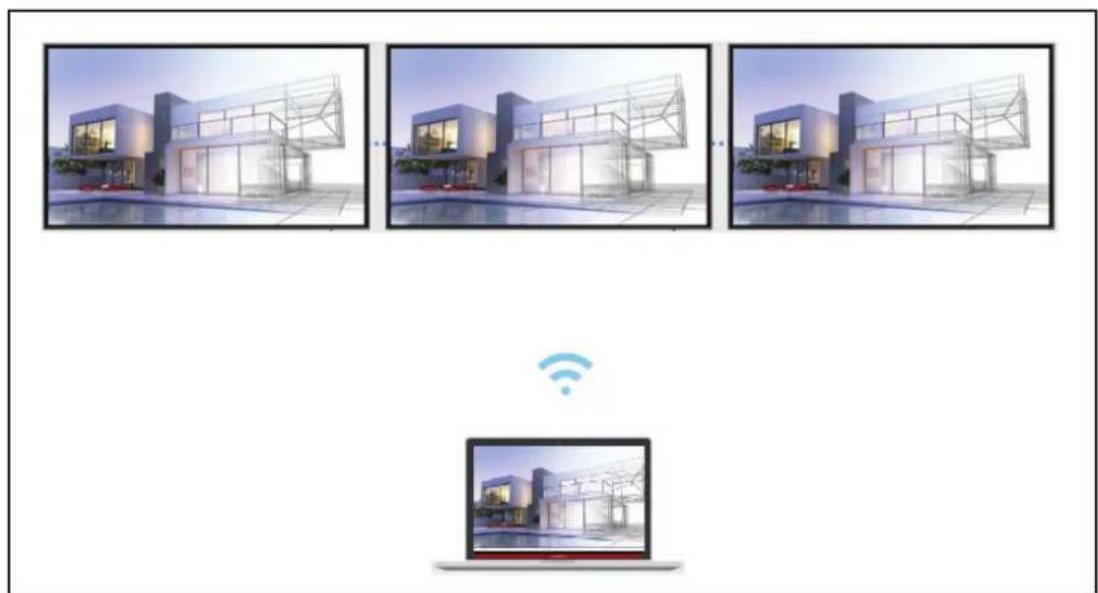

將畫面分享至顯示器群組 (一對多投射)
確認上述設定後，您可以將畫面分享至主要顯示器，然後群組中的用戶端裝置將與畫面同步。
主持人模式

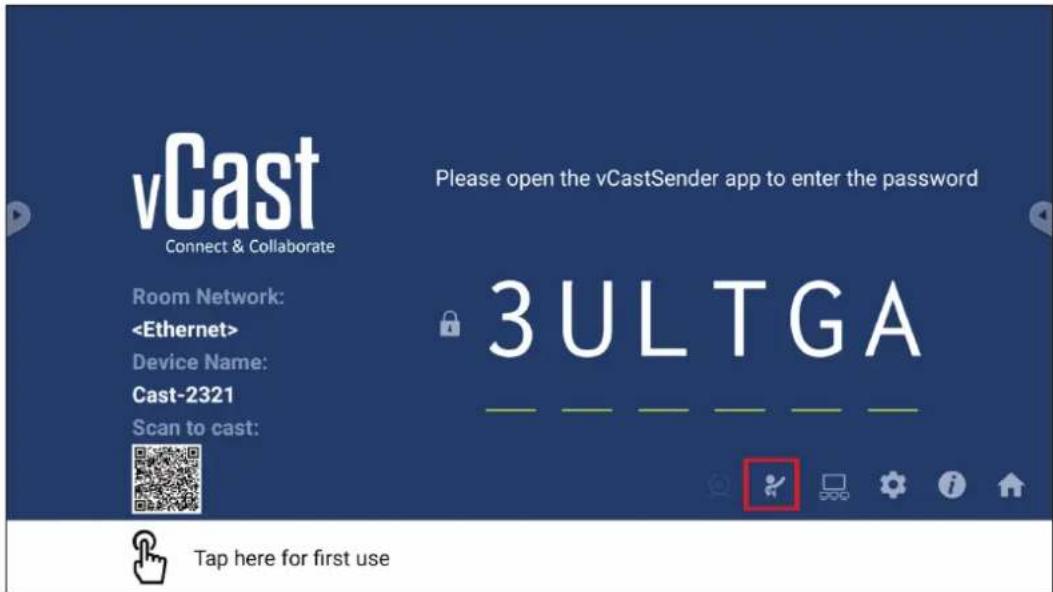

主持人模式可讓主持人控制連線至 ViewBoard 或顯示器的裝置。若要進入主持人模式，請選擇位於畫面右下角的主持人模式圖示。

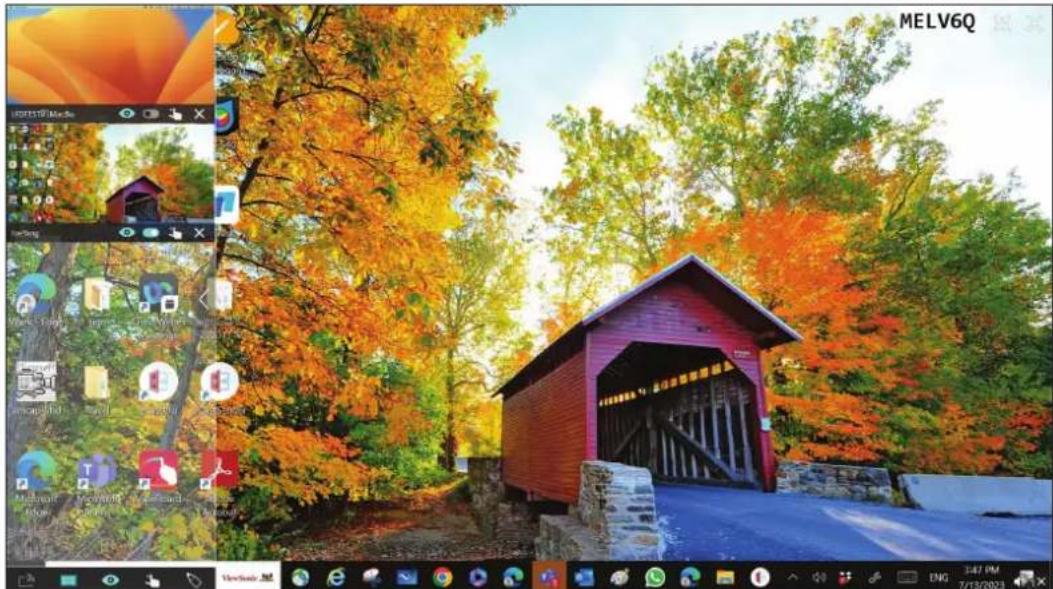

啟用後，主持人可在左側浮動視窗中，檢視所有已連線螢幕的清單並預覽每個參與者的畫面，然後選擇任何參與者的畫面，並投射至 ViewBoard 或顯示器的主畫面進行簡報。主持人也可以控制每個參與者的畫面、在 ViewBoard 或顯示器上加註，以及選擇關閉圖示 (X)，以移除不需要的參與者。
廣播
啟用後，會同時將ViewBoard的畫面廣播至所有參與者的已連線螢幕。參與者只能檢視簡報內容，直到主持人停用廣播功能。
多畫面分享
vCast預設為允許多畫面分享，但也可以設為單畫面分享。主持人可選擇多畫面分享圖示，以切換至單畫面分享。
預覽畫面
vCast預設為讓主持人在分享至ViewBoard之前，預覽參與者的畫面內容。主持人可選擇預覽畫面圖示，以切換成只查看參與者的姓名。
觸控
預設情況下，參與者可在連線後使用觸控進行協作。主持人可選擇參與者視窗中的觸控圖示，以啟用／停用觸控功能。
備註：
- 所有 vCastSender 和 AirPlay 裝置都支援主持人模式，但行動裝置僅限於「預覽」功能。此外，Android 行動裝置無法投射聲音輸出。
- 將 Windows/Mac/Chrome 畫面投射至 ViewBoard 或顯示器時，所選的全螢幕單元不會被廣播回您的裝置，以避免重複的畫面投射。
- 目前簡報者可觸控每個參與者的畫面，以遠端控制投射裝置。
- 萬幕上的多畫面簡報者人數，取決於Windows CPU處理器效能和路由器規格。
從Windows、MacBook和Chrome裝置投射
- 確定用戶端裝置（例如筆記型電腦）與 ViewBoard 連線至同一個網路。備註：在 Room Network (會議室網路) 下，可以找到網路名稱。

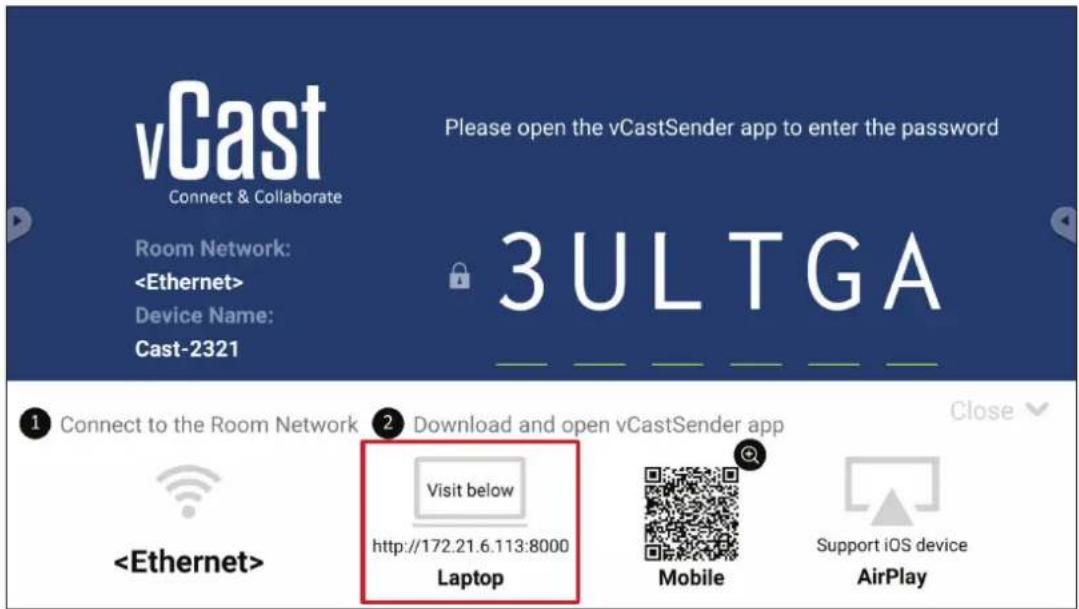

- 在用戶端裝置上，造訪 ViewBoard 上顯示的網址，以下載並安裝 vCastSender 應用程式。
- 安裝後，啟動 vCastSender 應用程式。
備註：在下圖所示位置，可以找到PIN code(PIN碼)：
- 此外，您可以按一下 Device List（裝置清單），然後按一下列出的 Device Name（裝置名稱），以連線至 ViewBoard。
備註：在下圖所示位置，可以找到Device Name(裝置名稱)：
從Android裝置投射
- 確定用戶端裝置 (例如 Android 手機或平板電腦) 與 ViewBoard 連線至同一個網路。
備註：在Room Network(會議室網路)下，可以找到網路名稱。

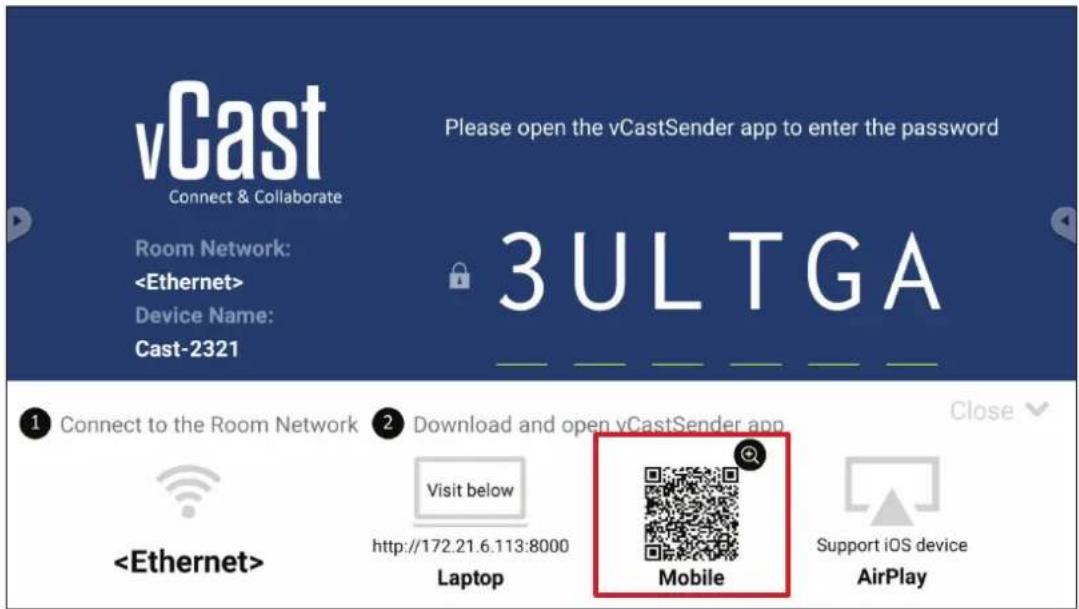

- 在Android用戶端裝置上，掃描ViewBoard上顯示的QR碼，以直接下載vCastSender應用程式，或從Google Play商店下載應用程式。
- 安裝後，啟動 vCastSender 應用程式。
4.若要連線至ViewBoard，請輸入PIN碼並選擇OK（確定）。
備註:在下圖所示位置,可以找到 PIN code (PIN 確):
- 您也可以選擇 Device List (裝置清單), 然後選擇列出的 Device Name (裝置名稱), 以連線至 ViewBoard。
備註：在下圖所示位置，可以找到Device Name(裝置名稱)：

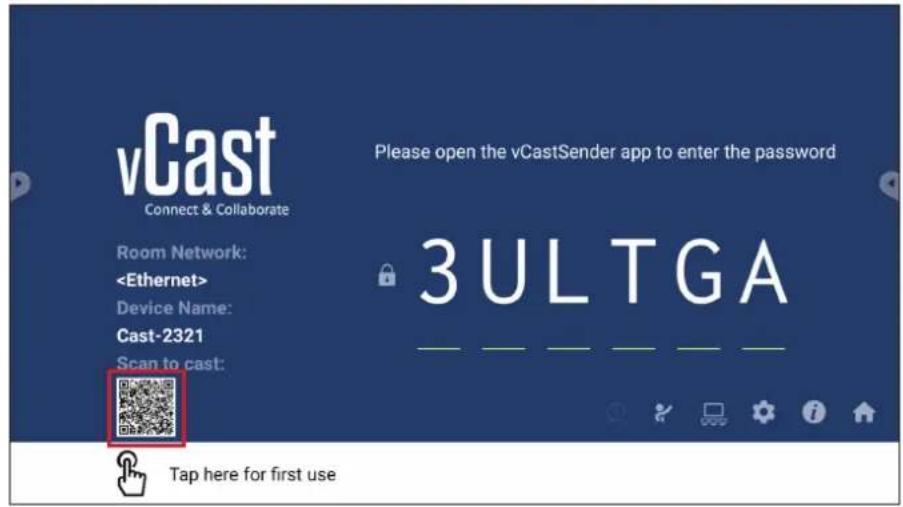

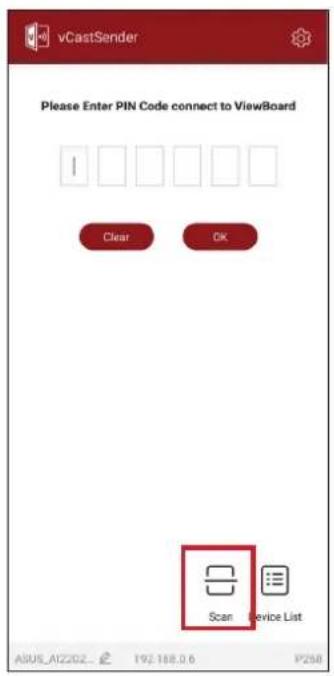

- 此外，若要連線至 ViewBoard，您可以選擇 Scan（掃描），然後將螢幕上的 QR 確置於方框中以自動連線。
從AppleiOS裝置投射
Apple AirPlay® 與 vCast 相容，僅限在同一個子網路環境下，進行螢幕鏡像和內容串流。使用 AirPlay 投射至 ViewBoard 時，將在螢幕上產生用於連線的「AirPlay 密碼」。
- 確定用戶端裝置 (例如 iPhone 或 iPad) 與 ViewBoard 連線至同一個網路。備註: 在 Room Network (會議室網路) 下, 可以找到網路名稱。
- 在iOS用戶端裝置上，直接開啟AirPlay並選擇要連線之ViewBoard的Device Name（裝置名稱）。

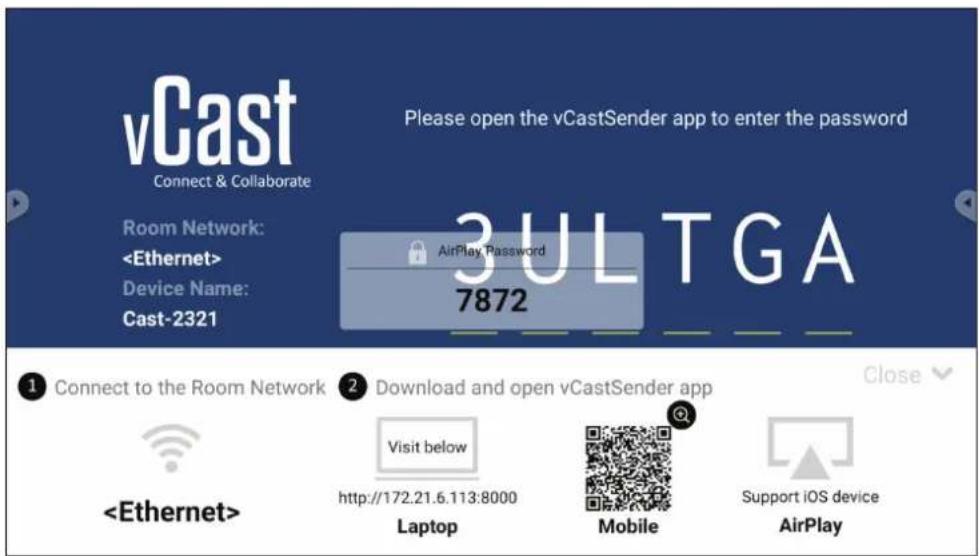

備註：在下圖所示位置，可以找到Device Name(裝置名稱)：
- 在用戶端裝置上輸入螢幕上產生的 AirPlay Password (AirPlay 密碼), 以進行連線。
備註:在跨子網路環境中，請從Apple App Store下載vCastSender iOS應用程式並與之連線。
- 若要連線至 ViewBoard，您也可以選擇 Scan（掃描），然後將螢幕上的 QR 確置於方框中以自動連線。

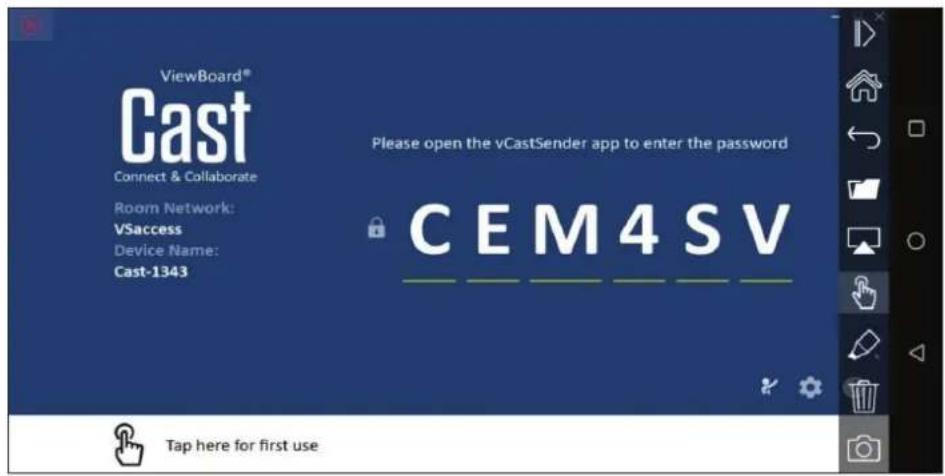

從行動裝置連線到 ViewBoard
連線後，選擇Receive(接收)。ViewBoard將出現在行動裝置上，並顯示螢幕工具列。使用者可透過註釋、檔案分享等與ViewBoard互動。
| 項目 說明 | ||
| || | 切換 | 隱藏或顯示工具列。 |
| ☆ | 首頁 | 返回首頁介面。 |
| ← | 返回 | 返回上一個操作。 |
| ▼ | 資料夾 | 檢視或開啟行動裝置的檔案。 |
| □ | 分享 | 將行動裝置的畫面投射至已連線 ViewBoard 或顯示器。 |
| ◎ | 觸控 | 遠端控制已連線 ViewBoard 或顯示器。 |
| ◇ | 註釋 | 進行註釋和調整畫筆顏色。 |
| 丿 | 清除 | 清除畫面上的所有內容。 |
| ◎ | 相機 | 將相機影像傳送至已連線 ViewBoard 或顯示器。 |
使用Chromecast投射
Chromecast 功能啟用時，vCast 可透過 Chrome 測覽器投射的方式，支援原生 Chromecast 蜀幕分享。
備註:Chromecast不支援密碼保護或多螢幕投影。
- 確定用戶端裝置（例如筆記型電腦）與ViewBoard連線至同一個網路。
備註：在Room Network(會議室網路)下，可以找到網路名稱。
- 確定 Chromecast Enable (Chromecast 啟用) 核取方塊在 vCast 設定中選取。

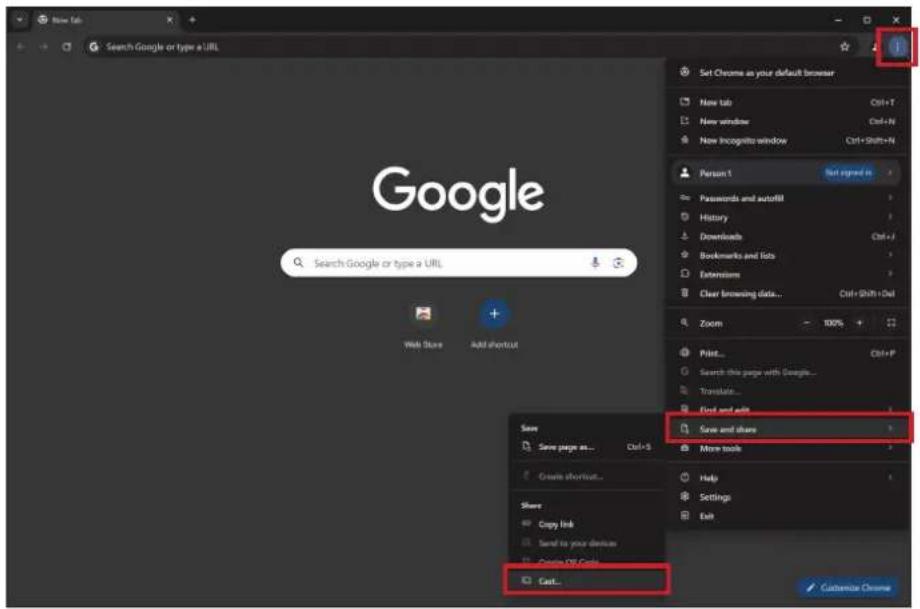

- 在 Chrome 游覽器中，前往：Settings（設定）> Save and share（儲存及分享）> Cast...（投射...）> 選擇要投射的螢幕。
使用Miracast投射
Miracast 功能啟用時，vCast 支援原生 Miracast，可將可 Windows 和 Android 裝置的內容投射至 ViewBoard。
備註：
- Miracast 不支援密碼保護或多螢幕投影。
- Miracast 分享僅可透過 Wi-Fi 使 用。
-
開置一小時後，Miracast將會自動關閉。
-
確定用戶端裝置（例如筆記型電腦）與ViewBoard連線至同一個網路。
備註：在Room Network(會議室網路)下，可以找到網路名稱。

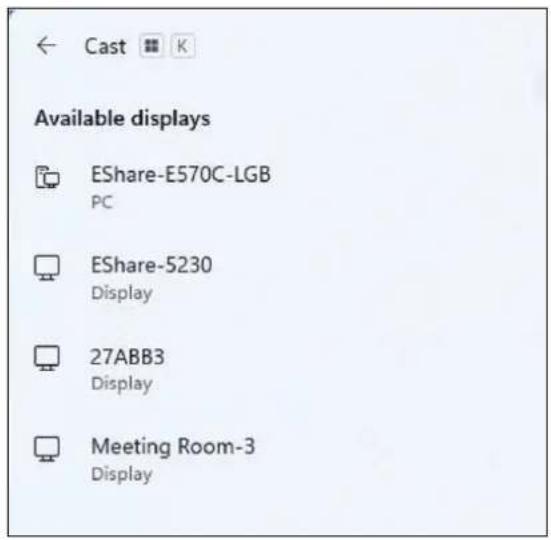

- 在 Windows 裝置上，按下 Win + K 並選擇要投射的顯示器。

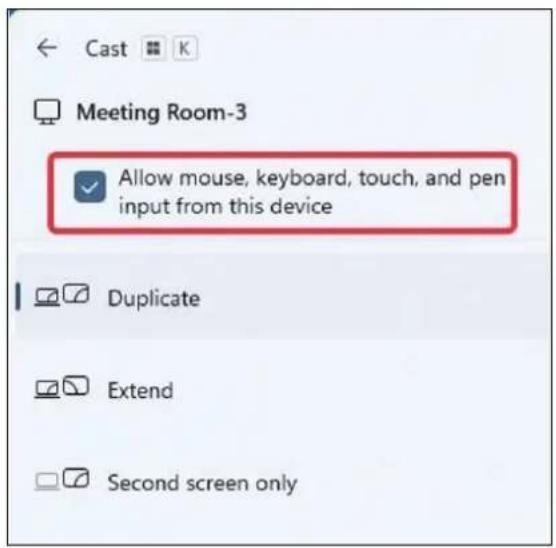

- 選擇「Allow mouse, keyboard, touch, and pen input from the device（允許來自裝置的滑鼠、鍵盤、觸控及筆輸入）」，啟用觸控回饋功能。
Android 裝置：
在Android裝置上，直接選擇Cast（投射）/Smart View/Wireless Projection（無線投影），然後選擇要投射的顯示器。
其他預設應用程式
瀏覽器
用來上網的網頁瀏覽器。

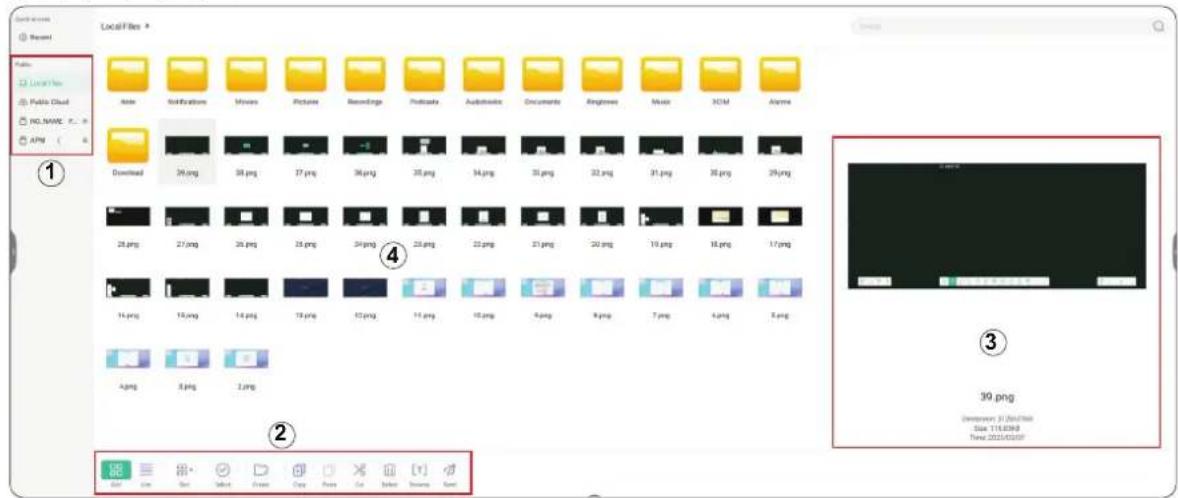

寻找工具
管理檔案與資料夾。
1. 儲存裝置顯示
選擇適當的儲存裝置。
2.圖示
| 項目 說明 | ||
| 品 | 格狀 | 以方格顯示檔案 |
| 三 | 清單 | 以清單顯示檔案 |
| - | 排序 | 對檔案進行排序 |
| ◎ | 選擇 | 選擇檔案 |
| - | 建立 | 建立新資料夾 |
| + | 複製 | 複製檔案 |
| □ | 貼上 | 貼上複製或剪下的檔案 |
| × | 剪下 | 剪下檔案 |
| 両 | 刪除 | 刪除檔案 |
| [T] | 重新命名 | 重新命名檔案 |
| / | 傳送 | 分享檔案 |
3. 檔案資訊
預覽檔案、顯示檔案名稱、大小、解析度及建立日期。
4. 主要顯示區域
此處顯示檔案。

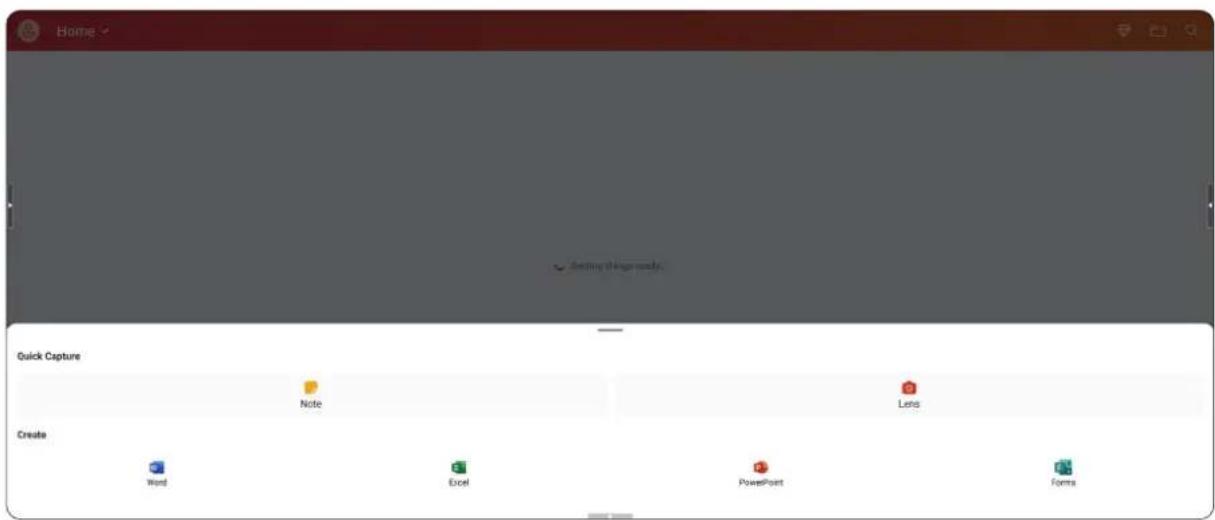

Office
建立、編輯以及檢視文件、試算表、簡報和PDF。
PIP (子母畫面)
將視窗分成兩個部分，一個是主視窗，另一個是插入視窗。
備 註:PIP 僅在 Android 應用程式 (瀏覽器、媒體播放器、vCast) 與外部來源之間有效。

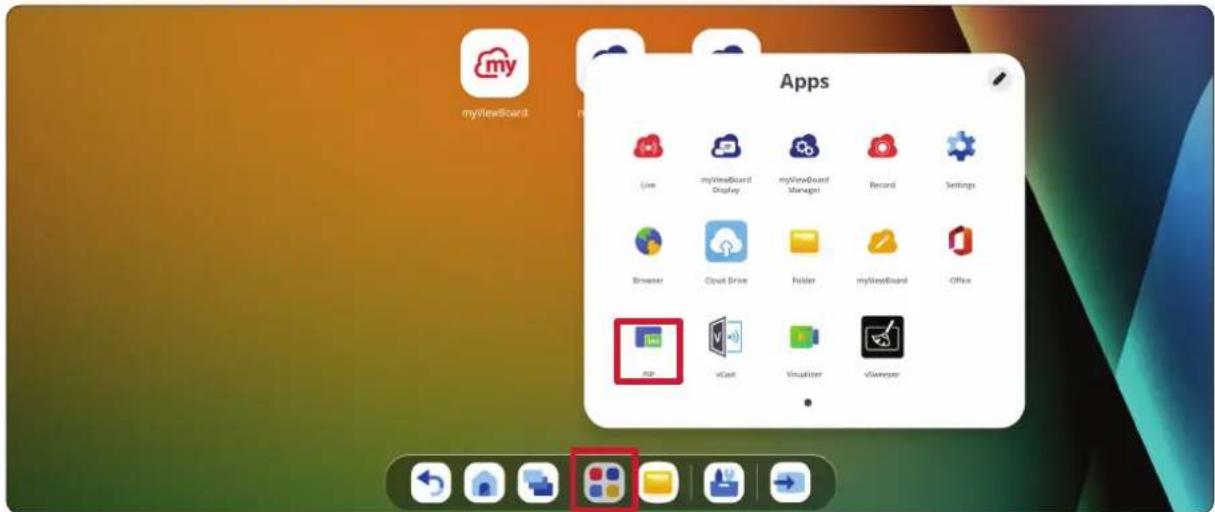

要打開PIP，請選全部應用程式 > PIP。

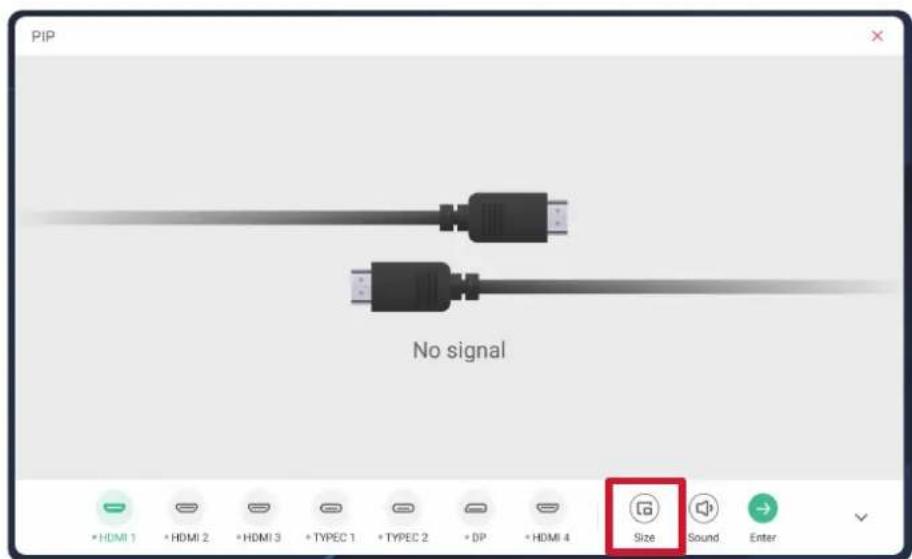

- 要調整插入視窗的大小，請選擇大小。
要更改PIP的輸入來源，請選擇HDMI 1、HDMI 2、HDMI 3、HDMI 4、Type C 1、Type C 2或DP。

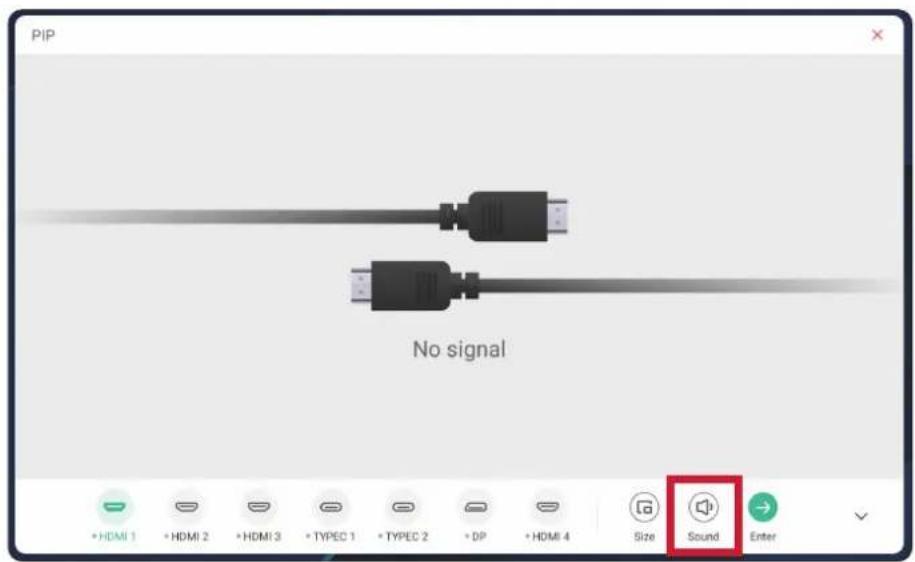

- 要控制連接的外部設備音量，請選擇聲音。
- 選擇確認以切換到PIP輸入來源。

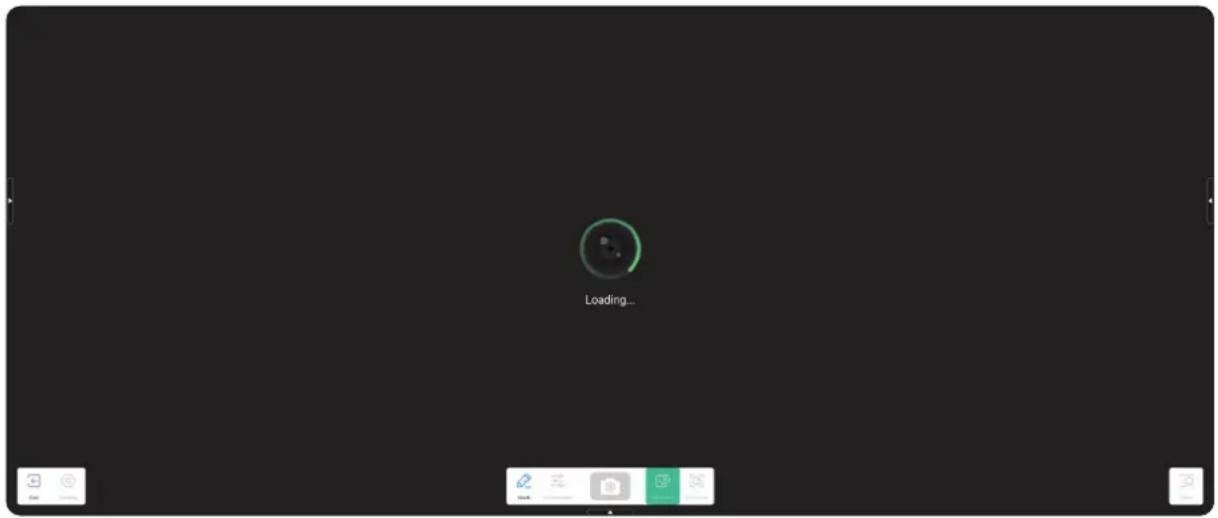

Visualizer
顯示來自已連接相機的影片。

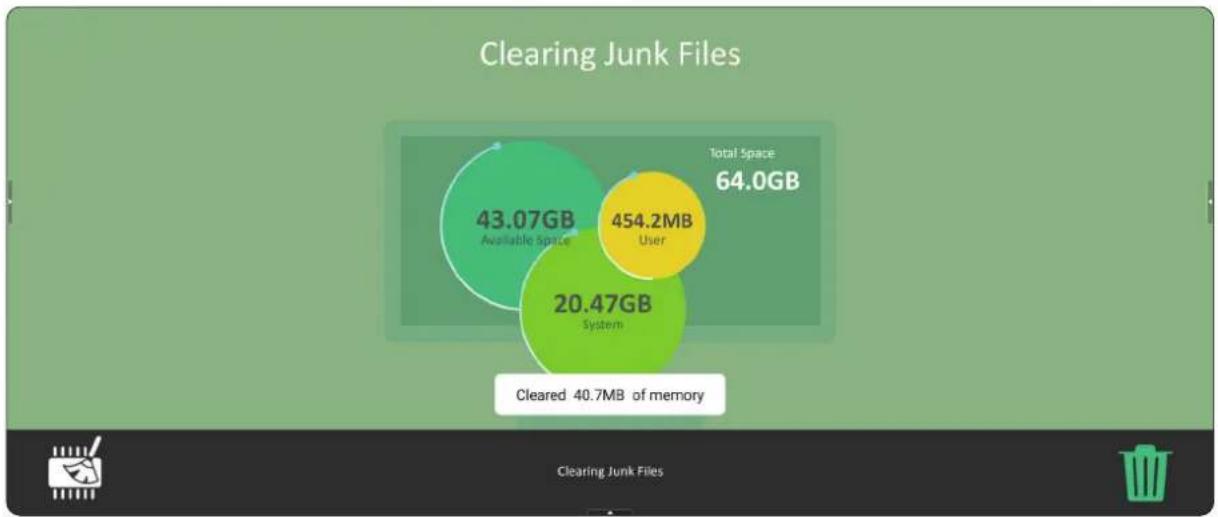

vSweeper
清除不必要的資料與檔案。
RS-232 通訊協定
本文件描述ViewSonicLFD與PC、或其他具RS-232通訊協定之控制單元間的RS-232介面通訊的硬體介面規格及軟體通訊協定。
通訊協定包含三個指令部分：
- Set 函数
Get 函式 - 遥控傳遞模式
備註：下文以「PC」代表所有可發送、或接收 RS-232 通訊協定指令的控制單元。
說明
RS-232 硬體規格
- 接頭類型：DSUB9接腳公頭（或 3.5mm 筒形接頭）
2.使用交越（空數據機）綫線進行連接 - 接脚分配：
| 接腳編號 | 訊號 | 備註 |
| 1 NC | ||
| 2 RXD | 輸入至顯示器 | |
| 3 TXD | 從顯示器輸出 | |
| 4 NC | ||
| 5 GND | ||
| 6 NC | ||
| 7 NC | ||
| 8 NC | ||
| 9 NC | 提供+5V/2A電源給外部特定硬體鎖*3.0 | |
| 外框 GND | ||
3.5 mm 筒形接頭（有限空間的替代方案）
| 項目 訊號 | 備註 | |
| 筆尖 | TXD | 從顯示器輸出 |
| 環 | RXD | 輸入至顯示器 |
| 套筒 | GND | |
LAN硬體規格
- 接頭類型：8P8C RJ45
- 接腳分配：
| 接腳編號 訊號 備註 | ||
| 1 TX+ 從顯示器輸出 | ||
| 2 TX- 從顯示器輸出 | ||
| 3 RX+ 輸入至顯示器 | ||
| 4 BI_D3+ 適用於 1G 情況 | ||
| 5 BI_D3- 適用於 1G 情況 | ||
| 6 RX- 輸入至顯示器 | ||
| 7 BI_D4+ 適用於 1G 情況 | ||
| 8 BI_D4- 適用於 1G 情況 | ||
| 外框 | GND | |
RS232 通訊設定
-鮑率選擇：
9600bps（固定）
- 資料位元：
8位元（固定）
-同位：
無（固定）
- 停止位元：
1(固定)
LAN 通訊設定
-類型：
乙太網路
- 通訊協定：
TCP/IP
-連接埠：
5000(固定)
- 跨子網路：
否
-登入認證：
否
指令訊息參考
PC發送至LFD指令封包，隨後是「CR」。每當PC發送控制命令至顯示器，顯示器反應如下：
- 若正確收到訊息，則發送「+」(02Bh)，隨後是「CR」(00Dh)
2.若未正確收到訊息，則發送「-」(02Dh)，隨後是「CR」(00Dh)
通訊協定
Set 函式清單
PC可以控制顯示器進行特定操作。Set函式指令允許您透過RS-232連接埠控制遠端站點的顯示器行為。Set函式封包格式由9個位元組組成。
Set 函式描述：
長度： 言息的總位元組，不包括「CR」
各個顯示器的識別碼（01~98；預設值為01）
ID「99」表示對所有連接的顯示器套用設定指令。在此情況下，只有ID#1顯示器必須回覆。
可以透過OSD選單為各個顯示器設定LFD ID。
指令類型 識別指令類型“s”(0x73h):設定指令“+” (0x2Bh):有效指令回覆“-” (0x2Dh):無效指令回覆
指令： 函式指令代碼：一個位元組ASCII代碼。
值 [1 3] ： 定義值的三個位元組ASCII。
CR 0x0D
Set 函式格式
發送：（指令類型 = s ）
| 名稱 | 長度 | ID | 指令類型 | 指令 | Value1 | Value2 | Value3 | CR | ||
| 位元組 計數 | 1個 位元組 | 2個 位元組 | 1個位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 |
| 位元組 順序 | 1 | 2~3 | 4 | 5 | 6 | 7 | 8 | 9 | 9 |
回覆：（指令類型 = + 或「-」）
| 名稱 | 長度 | ID | 指令類型 | CR |
| 位元組 計數 | 1個位元組 | 2個位元組 | 1個位元組 | 1個位元組 |
| 位元組 順序 | 1 | 2~3 | 4 | 5 |
備註：PC套用指令至所有顯示器 (ID = 99) 時，只有#1裝置必須以 ID = 1 的名稱回覆。
範例1：針對顯示器 (#02) 將亮度設為 76，而此指令有效發送（十六進位格式）
| 名稱 | 長度 | ID指令類型 | 指令 | Value1 | Value2 | Value3 | CR | |||
| Hex | 0x38 | 0x30 | 0x73 | 0x24 | 0x30 | 0x37 | 0x36 | 0x0D | ||
| 0x32 |
回覆（十六進位格式）
| 名稱 | 長度 | ID | 指令類型 | CR |
| Hex | 0x34 | 0x30 | 0x2B | 0x0D |
| 0x32 |
範例2：針對顯示器 (#02) 將亮度設為 75，而此指令無效發送（十六進位格式）
| 名稱 | 長度 | ID | 指令類型 | 指令 | Value1 | Value2 | Value3 | CR |
| Hex 0x38 | 0x30 | 0x73 0x24 | 0x30 | 0x37 | 0x35 0xD | |||
| 0x32 | ||||||||
回覆（十六進位格式）
| 名稱 | 長度 | ID | 指令類型 | CR |
| Hex | 0x34 | 0x30 | 0x2D | 0x0D |
| 0x32 |
Set 函式表
A. 基本函式
| Set 函式 | 長度 | ID | 指令 | 指令 | 值範圍 | 註解 | |
| 類型 (ASCII) | 代碼 ASCII | 代碼 (十六進位) | (三個 ASCII 位元組) | ||||
| 電源開啟/關閉 (待機) | 8s !21 | 000: STBY 001: 開啟 | 1.透過 LAN 控制進行電源開啟,可能只在特定模式下有效。如需詳細資訊,請參閱顯示器 UG。*3.1.1 2.可選擇「透過 MAC 位址進行 WOL」作為替代方案。*3.2.1 | ||||
| 輸入選取 8s | “ | 22 | 000: 電視 001: AV 002: S-Video 003: YPbPr 004: HDMI1 014: HDMI2 024: HDMI3 034: HDMI4 005: DVI 006: VGA1 016: VGA2 026: VGA3 007: 插槽式 PC (OPS/SDM)/HDBT 008: 內部記憶體 009: DP 00A: 嵌入/主要 (Android) | 1.不需要 USB 2.如果是多個相同來源的情況,第二個數字用以指示延伸。 3.00A 的十六進位為30 30 41。 | |||
| 亮度 8s | $ | 24 | 000 ~ 100 900: 亮度調低 (-1) 901: 亮度調高 (+1) *3.1.1 | ||||
| 背光*3.2.0 | 8 | A B | 42 | 000 ~ 100 | 1.用於主要模式由背光控制,其他來源由亮度控制的 Android 平台。 2.源自色彩校正。 *3.2.0 | ||
| 電源鎖定 8s | 4 | 34 | 000: 解鎖 001: 鍁定 | *請參閱附註 | |||
| 音量 8s | 5 | 35 | 000 ~ 100 900: 音量 調低 (-1) 901: 音量調高 (+1) | ||||
| 靜音 | 8s | 6 | 36 | 000: 關閉 001: 開啟 (靜音) | |||
| 按鈕鎖定 8s | 8 | 38 | 000: 解鎖 001: 鍁定 | *請參閱附註 | |||
| 選單鎖定 8s | > | 3E | 000: 解鎖 001: 鍁定 | *請參閱附註 | |||
| 數字 *3.1.1 | 8s | @ | 40 | 000~009 | |||
| 鍵盤 *3.1.1 | 8 s A 41 | 000: 向上 001: 向下 002: 向左 003: 向右 004: ENTER 005: 輸入 006: 選單/(退出) 007: 退出 | |||||
| 遠端控制 | 8 s B 42 | 000: 無效 001: 故用 002: 旁通 | 停用：RCU將無功能 啟用：RCU正常控制 旁通：顯示器將透過 RS232連接埠，將 代碼旁路至連接的裝 置，但本身不會做出 反應。 | ||||
| 恢復預設值 8s ~7E000 恢復成出廠設定 | |||||||
RC
備註：
1. 鍵定模式下的行為
| 鎖定模式 行為 | |
| 按鈕鎖定 | 1.鎖定前面板和RCU上的所有按鈕,「電源」除外 2.所有SET功能應可透過RS-232運作,即使是在RCU中有對應快速鍵的功能也一樣,例如靜音等等。 |
| MENU 鍁定 | 1.鎖定前面板和RCU的「MENU」鍵 2.不應針對使用MENU組合鍵進入工廠和旅館模式的機型,封鎖這兩種模式。如果機型有任何限制,將另外指示替代方法。 |
| POWER 鍁定 | 1.鎖定前面板和RCU上的「POWER」鍵。 2.SET_POWER開啟/關閉應可透過RS-232運作,但不表示在此情況下將解除POWER鍵定。 3.無法透過在OSD設定中重設來解鎖 4.電源鎖定時,將自動AC電源開啟 5.在電源鎖定下,裝置不會在沒有PC訊號時進入省電模式,也不會在15分鐘後沒有其他視訊訊號時關閉。 |
| 遥控器停用 | 鎖定RCU按鍵,但讓前面板按鍵保持可用。 |
2. 透過 MAC 位址進行網路喚醒，作為 SET 電源開啟的替代方案
（長度 = 126 個位元組）
| 6個位元組 | 6個位元組 (#1) | 6個位元組 (#2) | … | 6個位元組 (#16) | 24個位元組 |
| 0xFF FF ... FF | MAC位址 | MAC位址 | … | MAC位址 | 0x00 00 … 00 |
B. 選用函式
| Set 函式 | 長度 | ID | 指令 | 指令 | 值範圍 | 註解 | |
| 類型 (ASCII) | 代碼 ASCII | 代碼(十六進位) | (三個 ASCII 位元組) | ||||
| 對比 8s # 23 | 000~100 | ||||||
| 銳利度 8s % | 25 000~100 | ||||||
| 色彩 8s | & | 26 000~100 | |||||
| 色調 | 8 | s | ‘ | 27 | 000~100 | ||
| 背光開敘_關閉 | 8 | s | ( | 29 | 000: 關閉 001: 開啟 | ||
| 色彩模式 | 8s | ) | 29 | 000: 正常 001: 暖色調 002: 冷色調 003: 個人 | |||
| 環繞音效 | 8s | - | 2D | 000: 關閉 001: 開啟 | |||
| 低音 8s | . | 2E 000~100 | |||||
| 高音 8s | / | 2F 000~100 | |||||
| 平衡 8s0 | 30 | 000~ | 100 | 050 | 為中心 | ||
| 畫面尺寸 | 8s1 | 31 | 000: 全 (16:9) 001: 正常 (4:3) 002: 真實 (1:1) *3.1.0 | ||||
| OSD 語言 | 8s2 | 32 | 000: 英文 001: 法文 002: 西班牙文 | 可以擴充以提供更多機型支援的語言 | |||
| PIP 模式 | 8s9 | 39 | 000: 關閉 001: PIP(POP) 002: PBP | ||||
| PIP 聲音選擇 | 8 | s | : | 3A | 000: Main 001: 次要 | ||
| PIP 位置 | 8 | s | ; | 3B | 000: 向上 001: 向下 002: 向左 003: 向右 | ||
| PIP 輸入 | 8s7 | 37 | *2.9 | 000: 電視 001: AV 002: S-Video 003: YPbPr 004: HDMI1 014: HDMI2 024: HDMI3 034: HDMI4 005: DVI 006: VGA1 016: VGA2 026: VGA3 007: 插槽式 PC (OPS/SDM)/HDBT 008: 內部記憶體 009: DP 00A: 嵌入/主要 (Android) | 值範圍與 SET-輸入選擇相同 | ||
| 並排模式 8s | P 50 | 000:關閉 001:開啟 (用於視訊牆) | |||||
| 並排補償 8s | Q 51 | 000:關閉 001:開啟 | (用於視訊牆) 邊框寬度補償 | ||||
| 並排HbyV顯示器 | 8sR52 | 01x~09x: H 0x1~0x9: V | (用於視訊牆) 1.第二個數字對應 H顯示器 2.第三個數字對應 V顯示器 | ||||
| 並排位置 8s | S 53 001~025 | (用於視訊牆) 將Position#的畫面複製到識別的顯示器 | |||||
| 日期:年8sV | 56 Y17~Y99 | 最後2位數 (20)17~(20)99 | |||||
| 日期:月 8s | 56 M01~M12 | 2 | 位數 | ||||
| 日期:日 8s | 56 D01~D31 | 2 | 位數 | ||||
| 時間:時 | 8 | s | W | 57 | H00~H23 | 24小時格式。 2位數。 | |
| 時間:分 8s | W | 57 | M00~M59 2 | 位數 | |||
| 時間:秒 | 8 | s | W | 57 | S00~S59 | 2位數 | |
備註：
1.H 顯示器 ^·V 顯示器和位置的並排定義
| 1 | 2 | 3 | 4 | 5 |
| 6 | 7 | 8 | 9 | 10 |
| 11 | 12 | 13 | 14 | 15 |
| 16 | 17 | 18 | 19 | 20 |
| 21 | 22 | 23 | 24 | 25 |
2.設定日期範例
日期：2017-3/15
發送：0x38303173565931370D("Y17")
發送：0x38303173564D30330D（“M03”）
發送：0x38303173564431350D（“D15”）
3.設定時間範例
時間：16:27:59
發送：0x38303173574831360D("H16")
發送：0x38303173574D32370D（“M27”）
發送：0x38303173575335390D（“S59”）
Get 函式清單
PC 可以詢問 LFD 以取得特定資訊。Get 函式封包格式由 9 個位元組組成，與 Set 函式封包結構相似。請注意，「值」位元組一律 = 000。
Get 函式描述：
長度： 言息的總位元組，不包括「CR」。
TV/DS ID 各個 TV/DS 的識別碼（01~98；預設值為 01）。
指令類型 識別指令類型
“g”(0x67h)：Get指令
“r” (0x72h):有效指令回覆
“- “(0x2Dh):無效指令回覆
指令： 函式指令代碼：一個位元組ASCII代碼。
值 [1 3] ： 定義值的三個位元組ASCII。
CR 0x0D
Get 函式格式
發送：（指令類型 = g ）
| 名稱 | 長度 | ID | 指令類型 | 指令 | Value1 | Value2 | Value3 | CR | ||
| 位元組 計數 | 1個 位元組 | 2個 位元組 | 1個位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 |
| 位元組 順序 | 1 | 2~3 | 4 | 5 | 6 | 7 | 8 | 9 | 9 |
若指令有效，則指令類型 = r
| 名稱 | 長度 | ID | 指令類型 | 指令 | Value1 | Value2 | Value3 | CR | ||
| 位元組 計數 | 1個 位元組 | 2個 位元組 | 1個位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 | 1個 位元組 |
| 位元組 順序 | 1 | 2~3 | 4 | 5 | 6 | 7 | 8 | 9 | 9 |
若指令無效，則指令類型 = -
| 名稱 | 長度 | ID | 指令類型 | CR |
| 位元組計數 | 1個位元組 | 2個位元組 | 1個位元組 | 1個位元組 |
| 位元組順序 | 1 | 2~3 | 4 | 5 |
範例1：從TV-05取得亮度，而此指令有效。亮度值為 67^
發送（十六進位格式）
| 名稱 | 長度 | ID指令類型 | 指令 | Value1 | Value2 | Value3 | CR | ||
| Hex | 0x38 | 0x30 | 0x67 | 0x62 | 0x30 | 0x30 | 0x0D | ||
| 0x35 |
回覆（十六進位格式）
| 名稱 | 長度 | ID指令類型 | 指令 | Value1 | Value2 | Value3 | CR | ||
| Hex | 0x38 | 0x30 | 0x72 | 0x62 | 0x30 | 0x36 | 0x37 | 0x0D | |
| 0x35 |
範例2：從顯示器(#05)取得色彩，但此機型不支援色彩指令。
發送（十六進位格式）
| 名稱 | 長度 | ID | 指令類型 | 指令 | Value1 | Value2 | Value3 | CR |
| Hex 0x38 | 0x30 | 0x67 0x26 | 0x30 | 0x30 | 0x30 | 0x30 0xD |
回覆（十六進位格式）
| 名稱 | 長度 | ID | 指令類型 | CR |
| Hex | 0x34 | 0x30 0x35 | 0x2D | 0x0D |
Get 函式表
A. 基本函式
| Get 函式 | 長度 | ID | 指令 | 指令 | 回應範圍 | 註解 | |
| 類型 (ASCII) | 代碼 ASCII | 代碼 (十六進位) | (三個 ASCII 位元組) | ||||
| Get-亮度 8gb | 62000~100 | ||||||
| Get-背光*3.2.0 | 8a B 42 | 2000 | 100 | 1.用於主要模式由背光控制，其他來源由亮度控制的 Android 平台。 2.源自色彩校正。*3.2.0 | |||
| Get-音量 8gf | 6000~100 | ||||||
| Get-靜音 | 8gg | 67 | 000:關閉 001:開啟(靜音) | ||||
| Get輸入選擇 | 8gj6A | 000~ 100~ | 1.第一位數對應訊號偵測:0表示「無訊號」; 1表示「偵測到訊號」 2.第二和第三位數:請參閱Set函式表 | ||||
| Get-電源狀態:ON/STBY | 8gl | 6C | 001:開啟 000:STBY | ||||
| Get-遥控器Sgn | 6E | 000:無效 001:啟用 002:旁通 | 取得RCU模式狀態 | ||||
| Get-電源鎖定 | 8go6F | 000:解鎖 001:鎖定 | |||||
| Get-按鈕鎖定 | 8g p 70 | 000:解鎖 001:鎖定 | |||||
| Get-選單鎖定 | 8gl | 6C | 000:解鎖 001:鎖定 | ||||
| Get-ACK | 8 | g | z | 7A | 000 | 此指令用以測試通訊連結 | |
| Get-溫度 | 8g030 | 000~100: 0~+100 度 C -01~99: -1~99 度 C | |||||
| Get-運作時間*3.2.0 | 8g131 | 000 | 1.累計時數，以6位整數為單位(000,001~999,999)*3.2.0 2.動體更新和出廠初始化時，無法重設3.2.2 3.以新的32位元組格式回覆*3.2.0 | ||||
| Get-裝置名稱 | 8g434 | 000 | 以新的32位元組格式回覆*3.2.0 | ||||
| Get-MAC位址 | 8g535 | 000 | (用於具備LAN的機型) 以新的32位元組格式回覆*3.2.0 | ||||
| Get-IP 位址 *3.2.0 | 8 g 6 36 000 | (用於具備 LAN 的機型) 以新的 32 位元組格式 回覆*3.2.0 | ||||
| Get-序號 *3.2.0 | 8 g 7 37 000 | 以新的 32 位元組格式 回覆 *3.2.0 | ||||
| Get-軸體版本 *3.2.0 | 8 g 8 38 000 | 以新的 32 位元組格式 回覆 *3.2.0 |
備註：
1.取得運作時數範例
假設累計運作時數為123,456小時
發送：0x38303167313030300D(GetOperationhour)
回覆：0x32303172313132333435360000…00000D
2.取得裝置名稱範例
假設裝置名稱為CDE-5500
發送：0x38303167343030300D(Get Device Name)
回覆：0x32303172344344452D353530300000…00000D
假設裝置名稱為「NMP-302#1」
發送：0x38303167343030300D(Get Device Name)
回覆：0x32303172344E4D502D33303223310000…00000D
3.取得MAC位址範例
假設 MAC 位址為 00:11:22:aa:bb:cc
發送：0x38303167353030300D(GetMACadd)
回覆：0x3230317235303031313232616162626363000000000D
4.取得IP位址範例
假設IP位址為192.168.100.2
發送：0x38303167363030300D(Get IP address)
回覆：0x32303172363139322E3136382E3130302E320000…000000D
5.取得序號範例
假設序號為 ABC180212345
發送：0x38303167373030300D(Get Serial number)
回覆：0x32303172374142433138303231323334350000…00000D
6.取得軻體版本範例
假設軻體版本為3.02.001
發送：0x38303167383030300D(GetFWversion)
回覆：0x3230317238332E30322E3030310000…00000D
B.選用函式
| Get 函式 | 長度 | ID | 指令 | 指令 | 回應範圍 | 註解 | |
| 類型 (ASCII) | 代碼 ASCII | 代碼(十六進位) | (三個 ASCII 位元組) | ||||
| Get-對比 8 ga | 61 000 ~ 100 | ||||||
| Get-銳利度 8 gc | 63 000 ~ 100 | ||||||
| Get-色彩 8 gd | 64 000 ~ 100 | ||||||
| Get-色調 8 ge | 65 000 ~ 100 | ||||||
| Get-背光開啟_關閉 | 8 | g | h | 68 | 000: 關閉 001: 開啟 | ||
| Get-PIP 模式 | 8 | g | t | 74 | 000: 關閉 001: PIP (POP) 002: PBP | ||
| Get-PIP 輸入 | 8 | g | u | 75 | 000 ~ | 請參閱 Set-輸入選擇 | |
| Get-並排模式 | 8 g v 76 | 000: 關閉 001: 開啟 | (用於視訊牆) | ||||
| Get-並排補償 | 8 | g | w | 77 | 000: 關閉 001: 開啟 | (用於視訊牆) 邊框寬度補償 | |
| Get-並排 H by V 顯示器 | 8 g x 78 | 01x~09x: H 顯示器 0x1~0x9: V 顯示器 | (用於視訊牆) 1. 第二個數字對應 H 顯示器 2. 第三個數字對應 V 顯示器 | ||||
| Get-並排位置 | 8 g y 79 | 000: 關閉 001~025 | (用於視訊牆) 將 Position# 的畫面複製到識別的顯示器 | ||||
| Get-日期:年 | 8 | g | 2 | 32 | Y00~Y00 | 最後 2 位數 (20)17~(20)99 | |
| Get-日期:月 | 8 | g | 2 | 32 | M00~M00 | 2 位數 | |
| Get-日期:日 | 8 | g | 2 | 32 | D00~M00 | 2 位數 | |
| Get-時間:時 | 8 | g | 3 | 33 | H00~H00 | 24 小時格式。2 位數 | |
| Get-時間:分 | 8 | g | 3 | 33 | M00~M00 | 2 位數 | |
| Get-時間:秒 | 8 | g | 3 | 33 | S00~S00 | 2 位數 | |
備註：
1.取得日期範例
假設display#01的目前日期如下：
日期：2017-3/15
發送：0x38303167325930300D(Get Date:Year)
回覆：0x38303172325931370D（“Y17”）
發送：0x38303167324D30300D(Get Date:Month)
回覆：0x38303172324D30330D（“M03”）
發送：0x38303167324430300D(Get Date:Day)
回覆：0x38303172324431350D("D15")
2.取得時間範例
假設display#01的目前時間如下：
時間 :16:27:59
發送：0x38303167334830300D(Get Time:Hour)
回覆：0x38303172334831360D（“H16”）
發送：0x38303167334D30300D(GetTime:Min)
回覆：0x38303172334D32370D（“M27”）
發送：0x38303167335330300D(GetTime:Sec)
回覆：0x38303172335335390D（“S59”）
3.取得RS232版本範例
假設版本為3.0.1
發送：0x38303167363030300D(GetRS232version)
回覆：0x38303172363330310D（“301”）
c. 自動回覆 *3.2.1
顯示器會在使用者透過任一方式變更下列資料/狀態時，自動發出更新後的資料/狀態，而不必從主機取得查詢，方式例如：遙控器、前按鍵或觸控螢幕。
- 電源開啟/關閉
- 輸入選取
- 亮度
- 背光
- 音量
- 靜音開啟/關閉
遥控傳遞模式
IR 傅遞函式格式
回覆：(指令類型 = p ) 節例 1: 項對顯示器 (#5) 按下「VOL+」鍵時的遙控傳遞發送（十六進位格式）
附錄
顯示模式
HDMI 1 & DisplayPort 模式
| 解析度 更新率 (@) | |
| 640 x 480 30 Hz, 60 Hz | |
| 720 x 480 30 Hz, 60 Hz | |
| 720 x 576 30 Hz, 50 Hz, 60 Hz | |
| 800 x 600 30 Hz, 60 Hz | |
| 1024 x 768 30 Hz, 60 Hz | |
| 1152 x 864 30 Hz, 60 Hz | |
| 1280 x 600 30 Hz, 60 Hz | |
| 1280 x 720 30 Hz, 50 Hz, 60 Hz | |
| 1280 x 768 30 Hz, 60 Hz | |
| 1280 x 800 30 Hz, 60 Hz | |
| 1280 x 960 30 Hz, 60 Hz | |
| 1280 x 1024 30 Hz, 60 Hz | |
| 1360 x 768 30 Hz, 60 Hz | |
| 1366 x 768 30 Hz, 60 Hz | |
| 1400 x 1050 30 Hz, 60 Hz | |
| 1440 x 900 30 Hz, 60 Hz | |
| 1600 x 900 30 Hz, 60 Hz | |
| 1600 x 1200 30 Hz, 60 Hz | |
| 1680 x 1050 30 Hz, 60 Hz | |
| 1792 x 1344 30 Hz, 60 Hz | |
| 1856 x 1392 30 Hz, 60 Hz | |
| 1920 x 1080 24 Hz, 30 Hz, 50 Hz, 60 Hz | |
| 1920 x 1200 30 Hz, 60 Hz | |
| 1920 x 1440 30 Hz, 60 Hz | |
| 2048 x 1152 30 Hz, 60 Hz | |
| 2048 x 1536 30 Hz, 60 Hz | |
| 2560 x 1080 30 Hz, 50 Hz, 60 Hz | |
| 2560 x 1440 30 Hz, 60 Hz | |
| 2560 x 1600 30 Hz, 60 Hz | |
| 3440 x 1440 30 Hz, 60 Hz | |
| 3840 x 2160 24 Hz, 30 Hz, 50 Hz, 60 Hz | |
| 5120 x 2160 30 Hz, 60 Hz | |
| 解析度 更新率 (@) | |
| 640 x 480 60 Hz | |
| 720 x 480 60 Hz | |
| 720 x 576 60 Hz | |
| 800 x 600 60 Hz | |
| 1024 x 768 60 Hz | |
| 1152 x 864 60 Hz | |
| 1280 x 600 60 Hz | |
| 1280 x 720 50 Hz, 60 Hz | |
| 1280 x 768 60 Hz | |
| 1280 x 800 60 Hz | |
| 1280 x 960 60 Hz | |
| 1280 x 1024 60 Hz | |
| 1360 x 768 60 Hz | |
| 1366 x 768 60 Hz | |
| 1400 x 1050 60 Hz | |
| 1440 x 900 60 Hz 60 Hz | |
| 1600 x 900 60 Hz | |
| 1600 x 1200 60 Hz | |
| 1680 x 1050 60 Hz | |
| 1792 x 1344 60 Hz | |
| 1856 x 1392 60 Hz | |
| 1920 x 1080 24 Hz, | 30 Hz, 50 Hz, 60 Hz |
| 1920 x 1200 60 Hz | |
| 1920 x 1440 60 Hz | |
| 2048 x 1152 60 Hz | |
| 2560 x 1080 30 Hz, | 50 Hz, 60 Hz |
| 2560 x 1440 60 Hz | |
| 3440 x 1440 60 Hz | |
| 3840 x 2160 24 Hz, | 30 Hz, 60 Hz |
疑难排解
本節說明使用 ViewBoard 時，可能遇到的常見問題。
| 問題 可能解決方法 | |
| 遙控器無效 | 1.檢查是否有物體阻礙顯示器的遙控器接收器。 2.檢查遙控器的電池是否正確安裝。 3.檢查電池是否需要更換。 |
| 裝置意外關閉 | 1.檢查睡眠模式是否啟用。 2.檢查所在地區是否停電。 3.開啟顯示屏，檢查問題是否在於訊號和控制系統。 |
PC模式
| 問題 可能解決方法 | |
| 無PC訊號 | 1. 檢查顯示器設定。 2. 檢查顯示器解析度。 3. 使用 OSD 選單調整垂直和水平（同步）設定。 4. 檢查 OPS 解析度。請確保 OPS 5K Detect 設置為正確的解析度。 |
| 背景條紋 | 1. 選擇自動調整。 2. 調整時脈和相位。 |
| 不支援的格式 | 1. 選擇自動調整。 2. 調整時脈和相位設定。 |
觸控功能
| 問題 可能解決方法 | |
| 觸控功能無效 | 1. 檢查驅動程式是否正確安裝。 2. 重新安裝驅動程式。 3. 檢查設定並對齊。 4. 檢查觸控筆是否正常運作。 |
影像未正常運作
| 問題 可能解決方法 | |
| 沒有影像/沒有聲音 | 1. 檢查電源狀態。 2. 檢查訊號線。 3. 檢查內部 PC 是否正確安裝。 |
| 影像不清楚或切入和切出 | 1. 檢查訊號線。 2. 檢查其他電子產品是否干擾訊號。 |
| 畫質不佳 | 1. 在選單中調整色度、亮度和對比設定。 2. 檢查訊號線。 |
聲音未正常運作
| 問題 可能解決方法 | |
| 沒有聲音 | 1. 按靜音／解除靜音按鈕。 2. 調整音量。 3. 檢查音訊線。 |
| 只有一個揚聲器 | 1. 在選單中調整聲音平衡。 2. 檢查電腦的聲音控制面板設定。 3. 檢查音訊線。 |
維護
一般注意事項
- 確定裝置已關閉且已從電源插座上拔下電源線。
- 切勿將任何液體直接噴灑、或倒在螢幕或外殼上。
- 小心操作裝置，因為深色裝置如果磨損，痕跡可能會比淺色裝置更明顯。
·請勿長時間持續使用系統。
清潔螢幕
·用乾淨、柔軟的無棉絮布擦拭螢幕。如此可去除灰塵及其他微粒。
- 如果螢幕還是不乾淨，請用乾淨、柔軟的無棉絮布沾取少量不含氨、不含酒精的玻璃清潔劑；然後擦拭螢幕。
清潔外殼
- 使用軟的乾布。
- 如果外殼仍然不乾淨，請用乾淨、柔軟的無棉絮布，沾取少量不含氨、不含酒精的中性非研磨清潔劑，然後擦拭表面。
免责聲明
- ViewSonic® 不建議在顯示器螢幕或外殼上，使用任何含氨或酒精的清潔劑。已知某些化學清潔劑會損壞裝置的螢幕及/或外殼。
- ViewSonic®對使用任何含氨或酒精的清潔劑所造成的損壞，概不負責。
備註：如果玻璃與面板之間出現凝結，請讓顯示器保持開啟，直到水分消失。
法規和服務資訊
法規符合性資訊
本節說明關於法規的所有相關要求和聲明。確認的對應應用應參考裝置上的銘牌標籤和相關標記。
FCC符合性聲明
本設備符合FCC規則第15部分的規定。操作時有以下兩種情況：(1)本裝置不會造成有害的干擾，以及(2)本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。本設備已通過測試並符合FCC規則第15部分有關B級數位裝置的規定。
這些限制旨在提供合理的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電頻率能量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，並不保證在特定安裝方式下不會產生干擾。在住宅區中運作本設備亦可能造成有害干擾，在這種情況下，使用者會被要求採用以下一種或多種方法改善干擾的情形。
- 重新調整或放置接收天線。
·增加設備與無線接收設備的距離。 - 將本設備連接到與接收器不同的電源插座上。
·請向經銷商或具有經驗的無線電/電視技術人員請求幫助。
警告：進行任何本手冊未明確核准的變更或修改可能使您沒有權利操作本產品。
加拿大工業部聲明
CANICES(B)/NMB(B)
CE歐洲國家聲明
右側所示的符號符合《廢電子電機設備指令2012/19/EU(WEEE)》之規定。此符號表示不得將設備視為未分類都市廢棄物棄置，而是必須依照當地法律使用回收和收集系統。
台灣RoHS符合性聲明
依檢驗標準 CNS15663 之規定將限用物質含有情況標示於表列商品之本體、包裝、標貼、或說明書。以下表格列出了產品中可能包含的有害物質的名稱和含量。
上述某些產品元件在RoHS2指令附錄III下得以免除，如下所述：
- 銘含量達 4% 的銅合金。
- 高熔點型焊料中的鉛（即鉛含量 85% 以上的鉛合金）
- 電容器（例如壓電裝置）玻璃、或非介電陶瓷或玻璃或陶基複合材中的含鉛電力電子元件。
額定電壓為125V AC或250V DC以上之電容器的介電陶瓷中的鉛。
ENERGY STAR® 聲明
ENERGY STAR®是美國環保署自願性計畫，協助企業和個人透過卓越的能源效率省錢並保護氣候。獲得ENERGY STAR®的產品符合美國環保署制定的嚴格能源效率標準或要求，可防止溫室氣體排放。
作為ENERGY STAR®合作夥伴，ViewSonic決定遵守ENERGY STAR®準則，並在所有通過認證的機型上標示ENERGY STAR®標誌。
以下標誌出現在所有通過ENERGY STAR®認證的機型上：
備註：電源管理功能可在產品不使用時，大幅降低能耗。電源管理讓裝置在經過一定的閒置時間後，自動進入低功率「睡眠」模式。電源管理功能也會在與主機電腦中斷連接後的5分鐘內，進入睡眠模式或關閉模式。請注意，對能源設定所做的任何變更都會增加能耗。
產品壽命結束時的產品棄置
ViewSonic® 尊重環境，致力於綠色工作和生活。感謝您參與 Smarter, Greener Computing。請造訪 ViewSonic® 网站深入瞭解。
美國和加拿大：
針對歐盟使用者，如果本產品遇到任何安全/事故問題，請聯絡我們：
ViewSonic Europe Limited
Haaksbergweg 75
1101 BR Amsterdam
Netherlands
+31 (0) 650608655
EPREL@viewsoniceurope.com
Macintosh和Power Macintosh是Apple Inc.的註冊商標。
Microsoft、Windows 和 Windows 標誌是 Microsoft Corporation 在美國及其他國家的註冊商標。
ViewSonic®、三隻鳥標誌是 ViewSonic® Corporation 的註冊商標。
VESA是Video Electronics Standards Association的註冊商標。DPMS、DisplayPort及DDC是VESA的商標。
ENERGY STAR®是美國環境保護局(EPA)的註冊商標。
ENERGY STAR® 合作夥伴 ViewSonic® Corporation 確定本產品符合 ENERGY STAR®能源效率準則。
免责聲明：對於本文所述之技術或編輯錯誤或疏失，或對於因本文件提供之說明而導致偶發或伴隨之損壞，ViewSonic®Corporation概不負責。
為持續改善產品，ViewSonic®Corporation有權變更產品規格，恕不另行通知。本文件內資訊可能會另行變更，而不另行通知。
未經ViewSonic®Corporation事先書面許可，不得以任何方式複製、翻印或傳輸本文件任何部分做任何用途。
客户服务
關於技術支援或產品服務，請參照下表或洽詢經銷商。
備註：需要產品序號。
| 國家/地區 网站: 國家/地區 网站: | |||
| 亞太地區和非洲 | |||
| Australia | www.viewsonic.com.au/ | Bangladesh | www.viewsonic.com/bd/ |
| 中国 (China) | www.viewsonic.com.cn | 香港 (繁體中文) | www.viewsonic.com/hk/ |
| Hong Kong (English) | www.viewsonic.com/hk-en/ | India | www.viewsonic.com/in/ |
| Indonesia | www.viewsonic.com/id/ | Israel | www.viewsonic.com.il/ |
| 日本 (Japan) | www.viewsonic.com/jp/ | Korea | www.viewsonic.com/kr/ |
| Malaysia | www.viewsonic.com/my/ | Middle East | www.viewsonic.com/me/ |
| Myanmar | www.viewsonic.com/mm/ | Nepal | www.viewsonic.com/np/ |
| New Zealand | www.viewsonic.com.nz/ | Pakistan | www.viewsonic.com/pk/ |
| Philippines | www.viewsonic.com/ph/ | Singapore | www.viewsonic.com.sg/ |
| 臺灣 (Taiwan) | www.viewsonic.com/tw/ | 菲律賓語 | www.viewsonic.com/th/ |
| Viète Nam | www.viewsonic.com/vn/ | South Africa & Mauritius | www.viewsonic.com/za/ |
| 美洲 | |||
| United States | www.viewsonic.com/us | Canada | www.viewsonic.com/us |
| Latin America | www.viewsonic.com/la | ||
| 歐洲 | |||
| Europe | www.viewsonic.com/eu/ | France | www.viewsonic.com/fr/ |
| Deutschland | www.viewsonic.com/de/ | Казахтан | www.viewsonic.com/kz/ |
| Russland | www.viewsonic.com/ru/ | ЕрANA | www.viewsonic.com/es/ |
| Türkije | www.viewsonic.com/tr/ | Украіна | www.viewsonic.com/ua/ |
| United Kingdom | www.viewsonic.com/uk/ | ||
有限保固
ViewSonic® 智慧型白板
保固範圍：
ViewSonic® 保證其產品在保固期内，無材料和做工瑕疵。如果產品在保固期内經證明有材料或做工瑕疵，ViewSonic® 將自行斟酌修復產品或以同型產品替換，此為唯一補救辦法。替換產品或零件可能包含重新製造或整修的零件或組件。維修或替換裝置或零件視客戶的原始有限保固剩下的時間而定，保固期不延長。ViewSonic® 不對產品隨附或客戶安裝的任何第三方軟體、安裝任何未經授權的硬體零件或元件（例如投影機燈泡）提供擔保。（請參閱：「不在保固範圍內的事項」一節）。
保固範圍：
此保固僅對第一購買者有效。
不在保固範圍內的事項：
- 任何序號被損毀、塗改或擦除的產品。
- 由於以下原因造成的產品損壞、損傷或故障：
》意外事故、操作失當、疏忽、火災、水災、閃電或其他自然災害、未經授權的產品修改或未遵循產品提供的說明而造成的損壞。
》 被未經ViewSonic®授權的任何個人修復或嘗試修復過。
》任何程式、資料或卸除式儲存媒體的損壞或遺失。
》 正常磨損。
搬運或安裝產品造成的損壞。
- 維修或更換期間發生的軟體或資料遺失。
- 由於運輸造成的損壞。
·產品以外的原因，例如電源波動或故障。 - 使用不符合 ViewSonic 規格的供應品或零件。
- 擁有者未依照使用指南所述執行定期產品維護。
- 與產品缺陷無關的其他原因所致。
- 長時間顯示的靜態（非移動）影像造成的損壞（又稱為影像烙印）。
- 軟體 - 產品隨附或客戶安裝的任何第三方軟體。
- 硬體/配件/零件/元件 - 安裝任何未經授權的硬體、配件、消耗品或元件（例如投影機燈泡）。
- 透過產品使用指南所述的不當清潔，損壞或濫用顯示器表面上的塗層。
- 拆卸、安裝和設定服務費用，包括產品的壁掛式安裝。
如何獲得服務：
- 欲瞭解如何在保固期内獲得服務，請聯繫 ViewSonic® 客戶支援（請參閱「客戶服務」頁）。您必須提供產品序號。
- 若要獲得保固服務，您必須提供：(a) 標有日期的原始購買單據、(b) 您的姓名、(c) 您的住址、(d) 問題說明、(e) 產品序號。
- 以預付運費的方式，將產品裝在原包裝箱內送到或運至 ViewSonic® 授權服務中心或 ViewSonic®。
- 如需其他資訊或離您最近的 ViewSonic® 服務中心名稱，請聯繫 ViewSonic®。
損失免责條款：
ViewSonic不做任何超出本文所含描述的明示或默示保證，包括適銷性和特定用途適用性的默示保證。
ViewSonic將不負責承擔：
ViewSonic 的責任僅限於負擔產品的維修或更換成本。ViewSonic®對以下情況概不負責：
·由於本產品缺陷導致的任何財產損失、由於本產品使用不便導致的損失、使用本產品導致的損失、時間損失、利潤損失、商業機會損失、商譽損失、業務關係損失、其他商業損失，即便已被提醒會造成這樣的損失也不負責。
- 任何其他損失，不論是意外的、繼發性的或其他損失。
- 任何他方對客戶提出的索賠。
- 被未經 ViewSonic® 授權的任何個人修復或嘗試修復過。
美國州法的效力：
此保固為您提供特定的法律權利，您也有可能因為所在州的不同而享有其他權利。某些州不允許隱含保固限制、及/或不允許意外或繼發性損失免責，所以上述限制和免责條款可能不適用於您。
美國、加拿大以外地區之銷售：
如需在美國和加拿大以外地區銷售的ViewSonic®產品保固資訊和服務，請聯繫ViewSonic®或當地ViewSonic®經銷商。
本產品在中國大陸（香港、澳門、台灣除外）的保固期，受維修保證卡的條款與細則約束。
歐洲和俄羅斯使用者如需完整的保固資訊，請至：
http://www.viewsonic.com/eu/的「Support/Warranty Information」下查看。
