ViewSonic® 作為領先全球的視覺解決方案供應商，致力於超越全球對技術進化、創新和簡單性的期望。ViewSonic® 相信我們的產品有可能對世界造成正面影響，而我們有信心，您選擇的 ViewSonic® 產品將讓您感到滿意。

再次感謝您選擇 ViewSonic®！

安全注意事項

開始使用裝置前，請先閱讀以下安全注意事項。

• 請將本使用指南放在安全的地方，以便日後參考。
  ·請閱讀所有警告並遵守所有指示。
  ·請勿在靠近水的地方使用裝置。為降低火災或觸電的風險，請勿讓裝置受潮。
• 切勿拆下後蓋。本顯示器包含高電壓零件。如果加以觸摸，可能會受重傷。
• 請避免讓裝置受陽光直射、或暴露在其他持續熱源下。
  ·請勿安裝於接近熱源的地方，例如散熱器、暖氣機、火爐或其他可能使裝置溫度升高至危險水準的裝置（包括擴大機）。
  ·請使用柔軟的乾布清潔外殼。如需更多資訊，請參閱「維護」一節。
• 移動裝置時，小心別讓裝置掉落或撞到任何東西。
  ·請勿將裝置放在不平穩的平面上。裝置可能會傾倒，導致人員受傷或裝置故障。
  ·請勿在裝置或連接線上放置任何重物。
• 如果冒煙、出現異音或異味，請立即關閉裝置並聯絡經銷商或 ViewSonic®。繼續使用裝置很危險。
• 本裝置是配備LED背光的顯示器，適合一般辦公室使用。
  ·請勿嘗試規避極化或接地插頭的安全設計。極化插頭具有兩個寬度不一的插片。接地插頭具有兩個插片及第三支接地接腳。較寬的扁平插腳和接地插腳是確保安全之用，如果插頭無法插入插座，請取得轉接器，勿嘗試強行將插頭插入插座。
• 連接至電源插座時，請勿拆除接地插腳。請確保接地插腳不被拆除。
• 請避免讓電源線受到踩踏或擠壓，尤其是插頭以及電源線與設備的連接處。請確保電源插座位於設備附近，以便使用。
• 僅用製造商規定的附件/配件。
• 若使用推車，移動推車／設備組合時請務必小心，以免翻覆導致人員受傷。
• 如果長時間不使用裝置，請將電源插頭從 AC 插座上拔下。

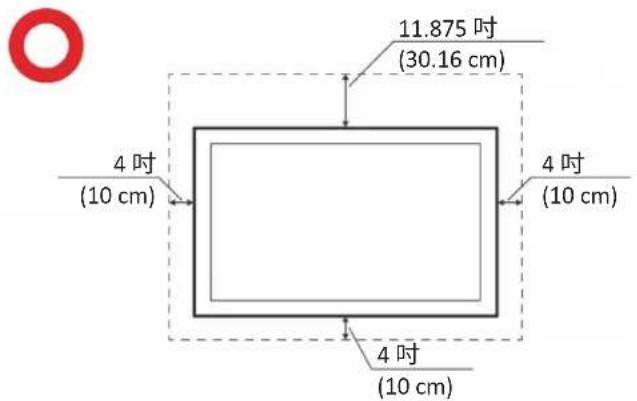

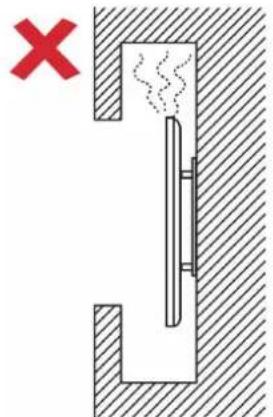

• 請將裝置放在通風良好的區域。請勿將任何會阻礙散熱的物品放在裝置上。

·維修作業應交由合格的專業人員執行。裝置有任何損壞時，將需要維修，例如：

電源線或插頭損壞

液體濾到裝置上或物體掉入裝置中
》 裝置受潮
》 裝置無法正常運作或摔落

重要

為確保顯示器的最佳性能和使用壽命，必須遵循推薦的處理、安裝和存放程式。將顯示器置於水準位置可能會導致一系列潛在問題，包括：

• 顯示器結構部件上的應力過大，導致沿邊緣形成裂紋或變形。
• 重量分佈不均勻，隨著時間的推移，這會導致螢幕翹曲、遭受內部損壞或開裂。
• 與熱相關的損壞，因為內部元件可能無法按預期散熱，從而導致潛在的故障或永久性損壞。

此外，改變顯示器的形狀也會損害其內部元件的完整性，包括敏感的 LCD 單元，這可能導致顯示器品質的永久性下降。

為防止此類問題並保持顯示器的最佳狀態，建議始終將其安裝、處理、運輸和存放在垂直位置。否則可能會使保修失效並損害顯示器的性能和使用壽命。

備註：因誤用或不當處理顯示器而造成的任何損壞不在保修範圍內。

目錄

安全注意事项 3

介紹 9

包装内容物 9

壁掛套件規格(VESA) 10

產品概述 11

IFP6534 11

IFP7534 12

IFP8634 13

I/O 面板 14

控制面板和前I/O 15

I/O 16

側面I/O 17

遥控器 18

使用手势 21

建立連接 23

連接至電源 23

連接外部裝置和觸控連接 24

USB Type C 25

HDMI連接 25

DisplayPort 連接 ..... 25

VGA 25

RS-232 連接 ..... 26

USB和網路連接 27

USB Type A 接頭 27

USB Type C 27

網路和數據機連接線 28

媒體播放器連接 28

音訊連接 29

音訊輸入 29

音訊輸出 29

SPDIF連接 29

視訊輸出連接 30

選用連接 31

插入式PC（OPS插槽）安装 31

Wi-Fi卡（Wi-Fi插槽）安装 32

使用 ViewBoard 33

開啟／關閉ViewBoard. 33

初始啟動設定 34

首頁畫面（啟動器方案） 40

以訪客身分使用 41

登入 41

首頁畫面訊息 42

工具列 43

工具列圖示 44

螢幕顯示(OSD)選單一一般設定 46

Input Settings (輸入設定) 48

Display Settings (顯示設定) 50

低蓝光滤光片與眼睛健康 52

應用程式 54

ViewBoard 設定 55

Network & Internet (網路與網際網路) 55

備註：包裝中隨附的電源線和視訊線，可能因國家而異。如需更多資訊，請聯絡當地經銷商。

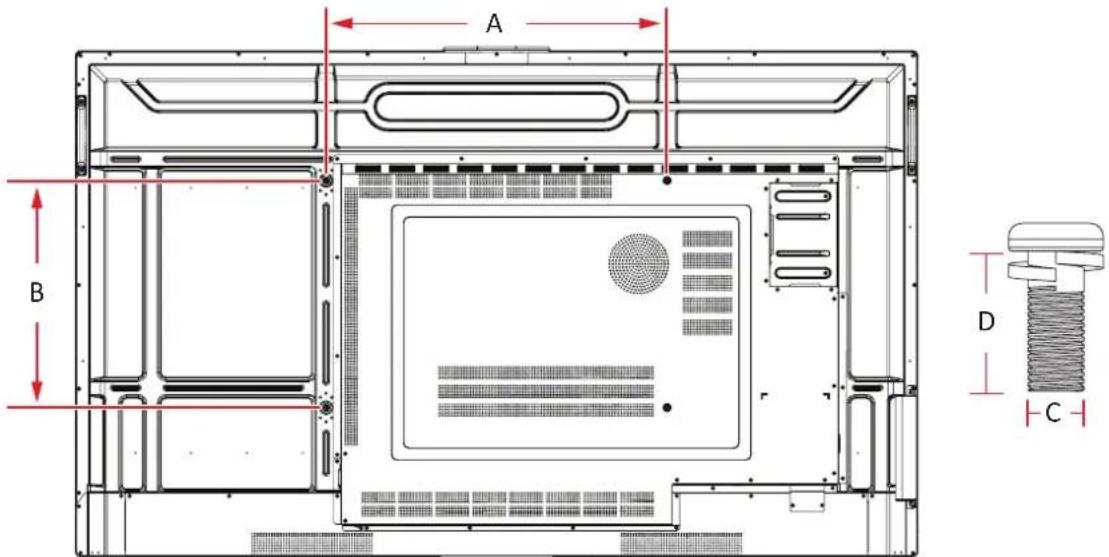

壁掛套件規格 (VESA)

備註：請依照壁掛架安裝指南中的說明，安裝壁掛架或可動安裝托架。若要安裝至其他建築材料，請聯繫當地經銷商。

型號 VESA 規格 (A x B) 標準螺絲 (C x D) 數量
IFP6534 600	x 400 mm	M8 x 25 mm 4 Pieces	FP7534 800 x 400 mm
IFP8634 800	x 600 mm

備註：

• 請勿使用比標準尺寸長的螺絲，否則可能導致顯示器內部損壞。
• 僅以横向安裝顯示器。切勿縱向安裝。

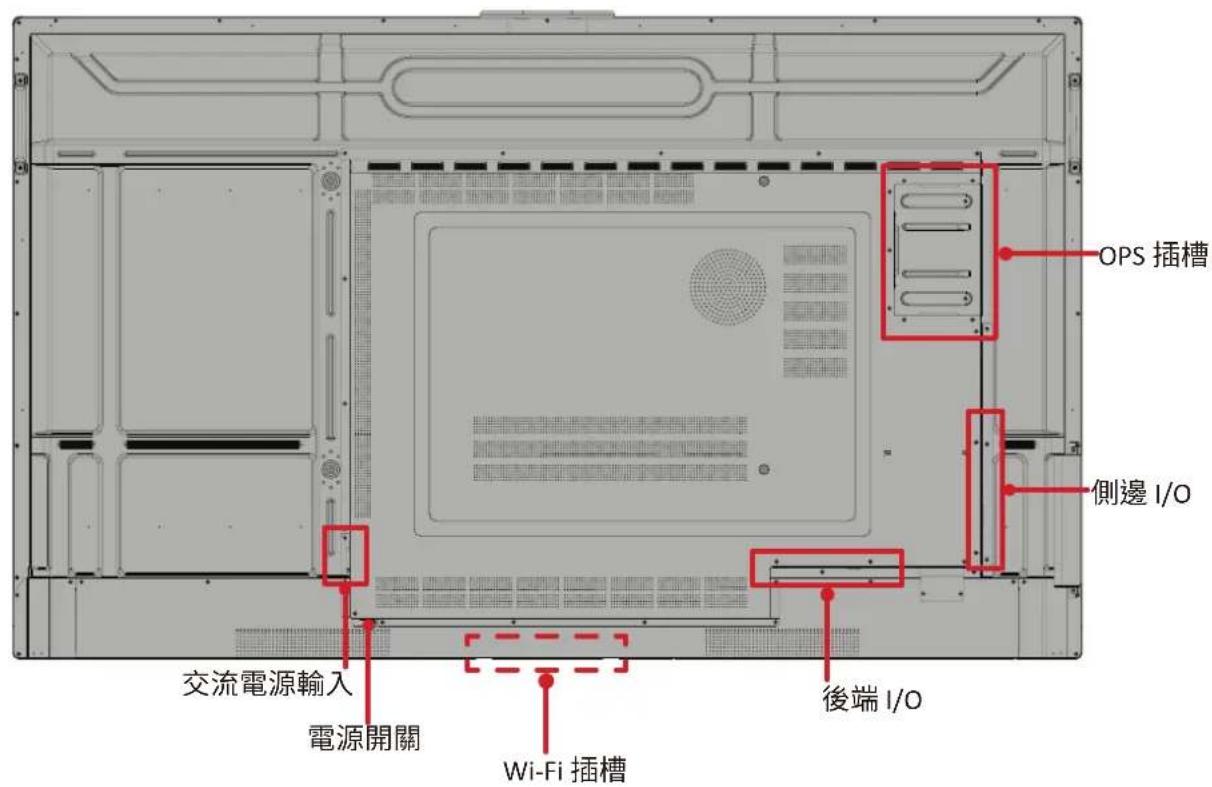

產品概述

IFP6534

前面板

後面板

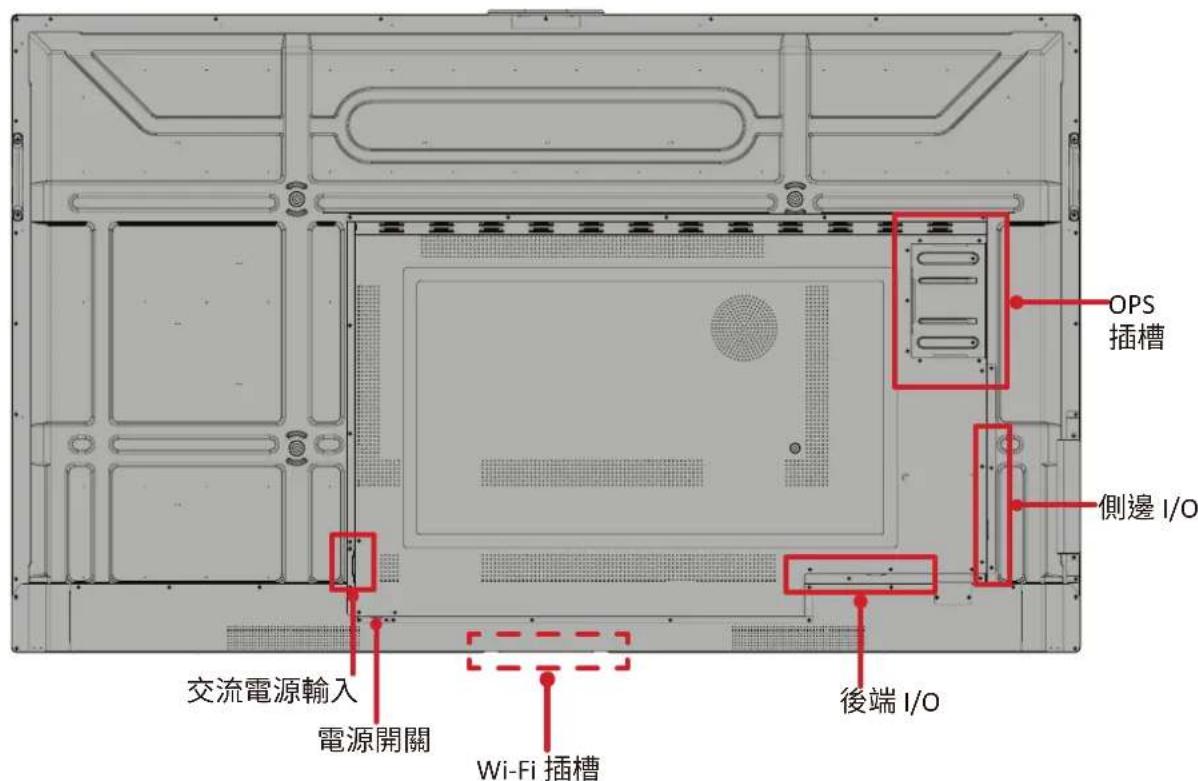

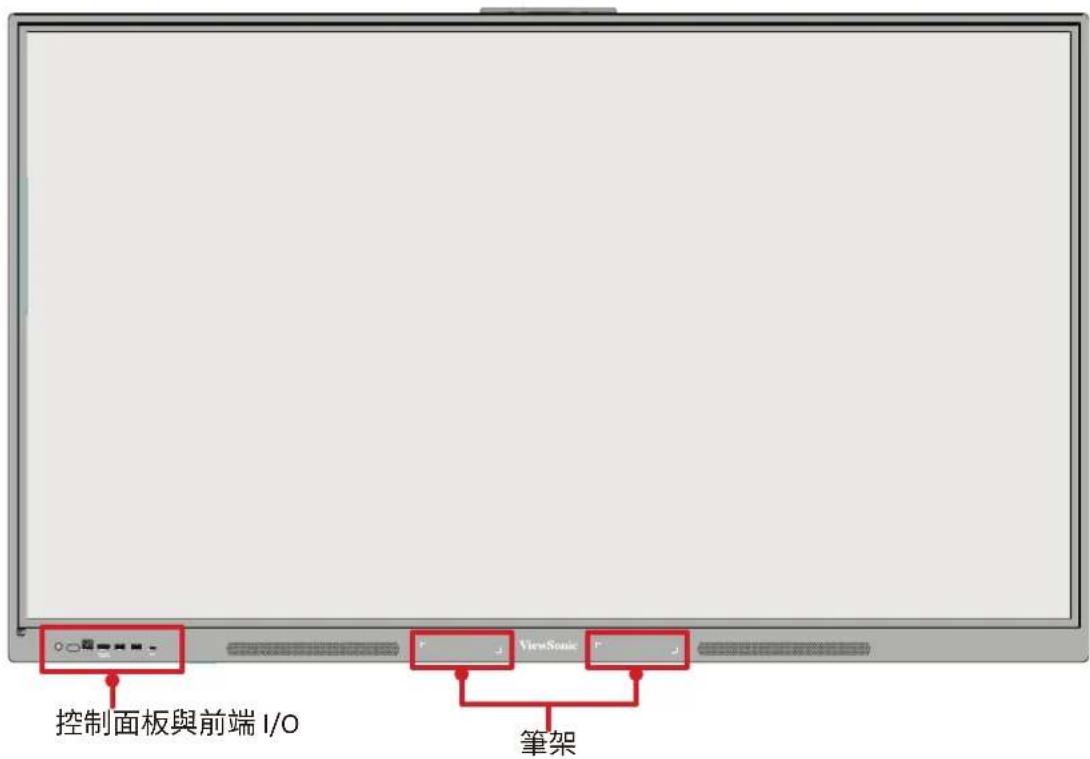

IFP7534

前面板

後面板

IFP8634

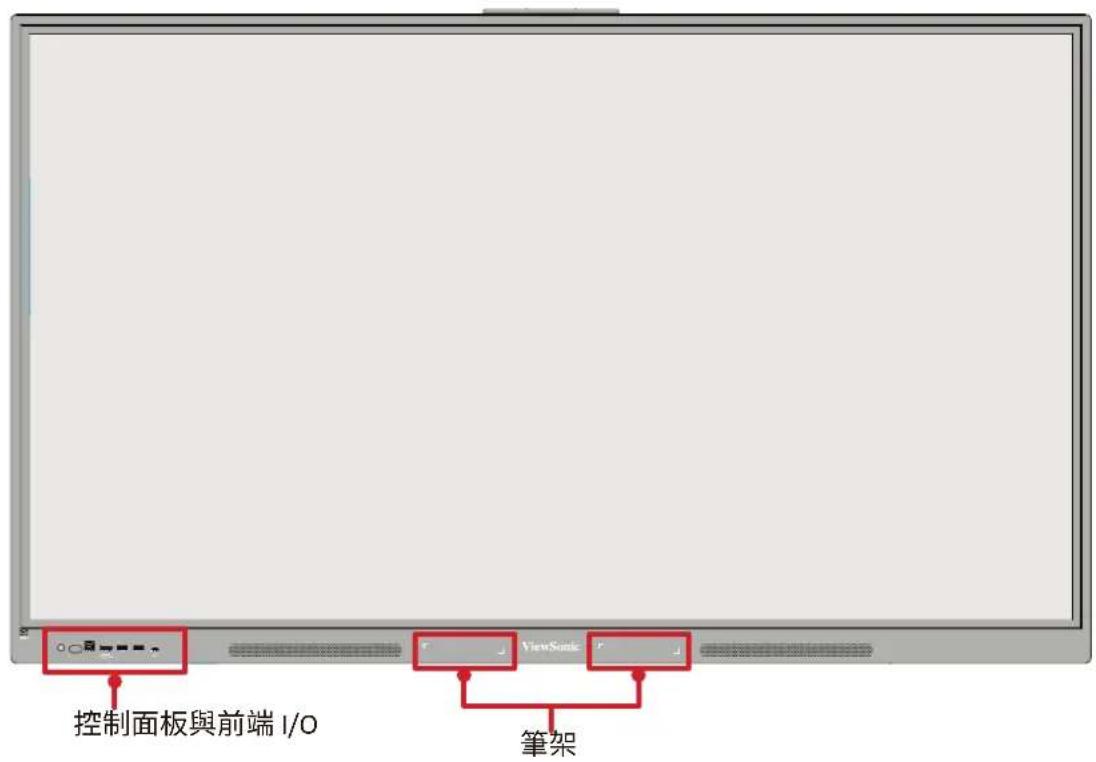

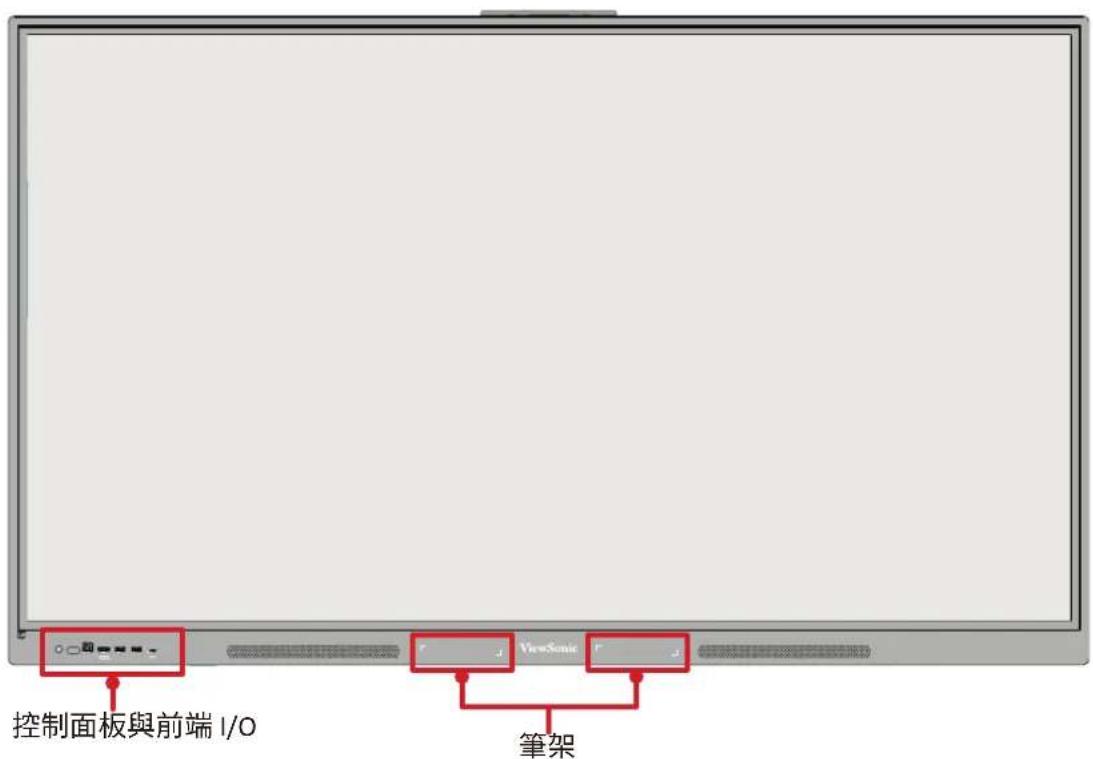

前面板

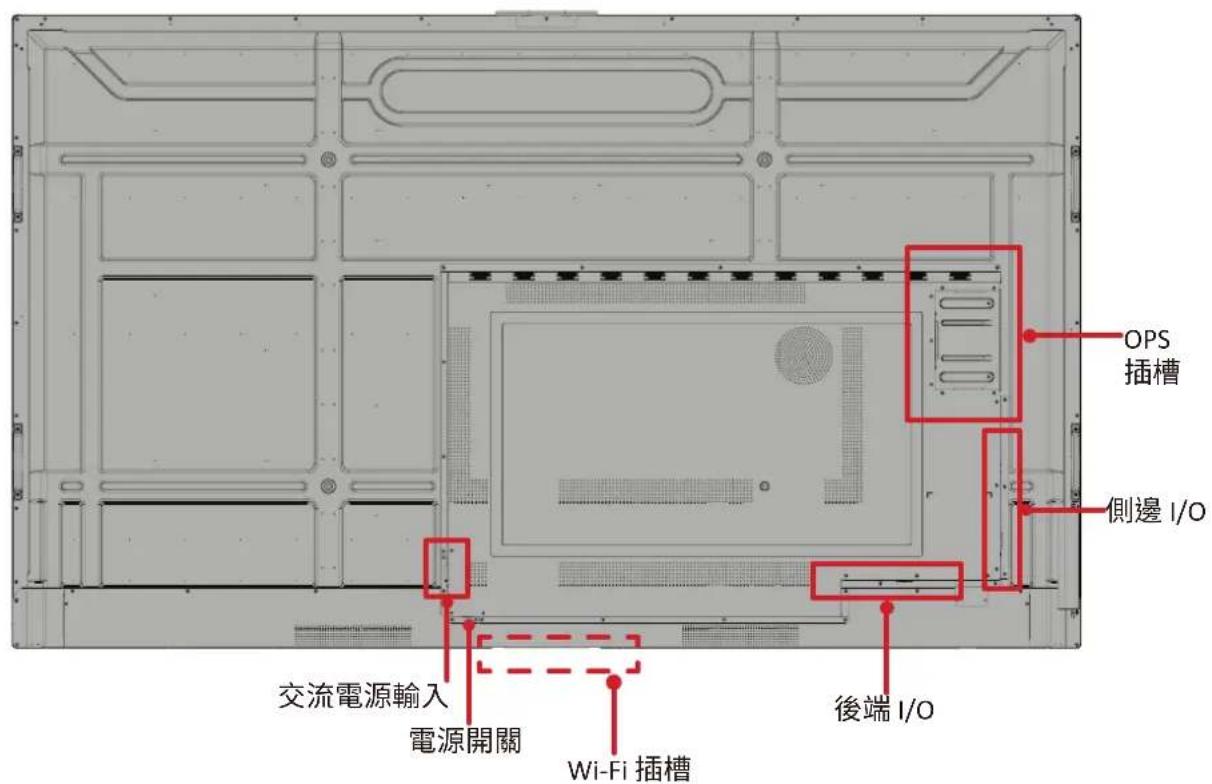

後面板

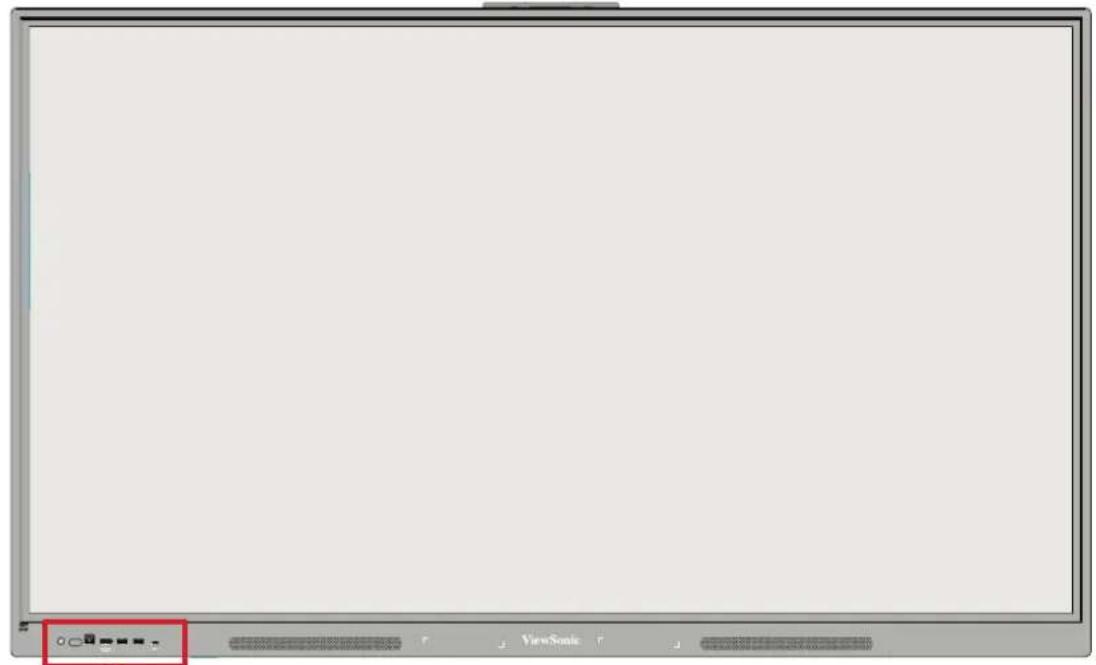

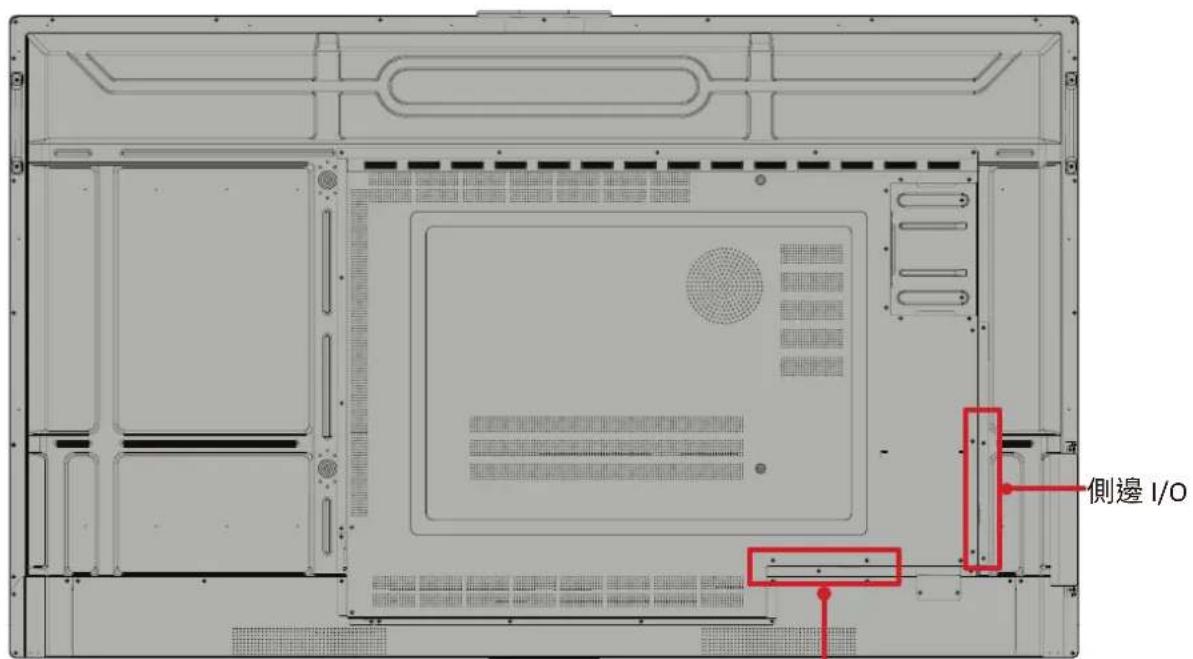

I/O面板

備註：以下插圖僅供教學參考，實際細節請以實機為準。

控制面板與前端I/O

後端I/O

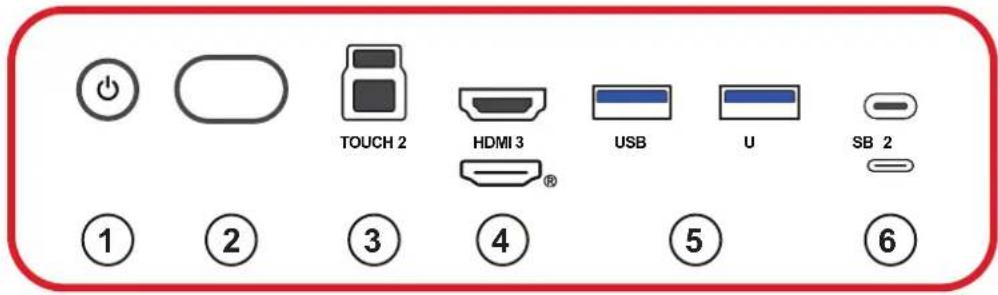

控制面板和前I/O

編號	項目	說明
1		·電源指示燈 ·按下可開啟裝置 ·按下可只關閉/開啟顯示器背光 ·按住可關閉裝置
2		·環境光感應器 ·遙控器紅外線接收器
3	TOUCH 2	·USB Type B ·將觸控訊號輸出至外部電腦 ·連接外部電腦後，連接於USB埠的裝置可由該外部電腦直接使用 備註:與旁邊的HDMI 3埠配對使用。
4	(HDMI 3)	·HDMI輸入 ·連接至具有HDMI輸出的電腦、機上盒或其他視訊裝置 ·支援4K顯示；HDMI v.2.1；CEC 2.0；HDCP 2.2
5	USB	·USB Type A輸入 ·符合USB 3.0標準 ·可連接USB裝置，例如硬碟、鍵盤、滑鼠等 ·可在外部電腦與ViewBoard之間自動切換 ·支援電源供應：5V/0.9A
6	(TYPE C 2)	·USB Type C輸入 ·符合USB 3.0標準 ·支援DP 1.2，含音訊、影像與觸控功能 ·支援10M/100M網路連線 ·支援最高65W¹電源供應，供電規格為：5V/3A、9V/3A、15V/3A、20V/3.25A

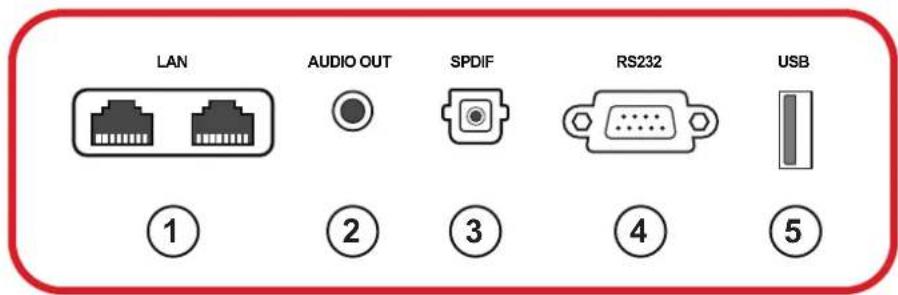

編號	項目	說明
1	LAN	•標準 RJ45 (10M/100M/1000M) �網路連接介面 •具備集線器功能，可支援網路共享
2	音訊輸出	至外部揚聲器／耳機的音訊輸出
3	SPDIF	透過光學訊號輸出多聲道聲音。
4	RS232	•序列介面 •用於裝置之間的資料互傳
5	USB	•USB Type A 輸入 •用於系統更新

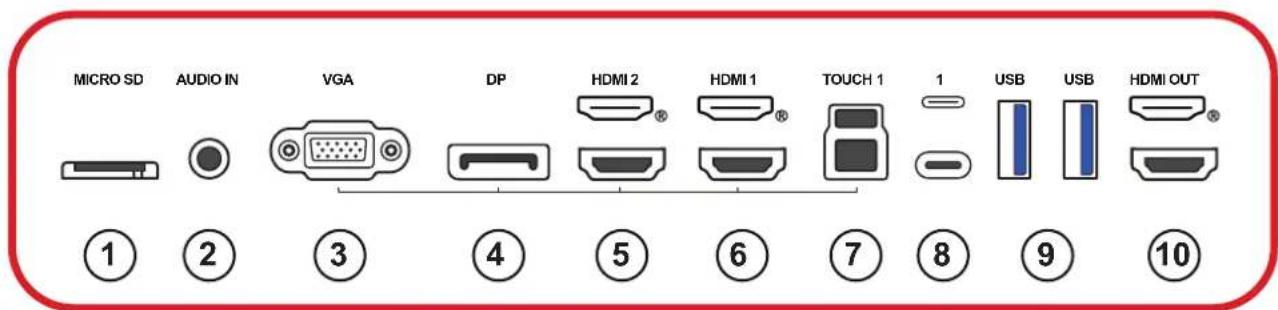

側面I/O

編號	項目	說明
1	MICRO SD	僅限資料傳輸，最高支援 512 GB
2	音訊輸入	外部電腦音訊輸入
3	VGA	外部電腦影像輸入
4	DP	• DisplayPort 輸入，v.1.2 • 支援 4K 顯示
5	(HDMI 2)	• HDMI 輸入 • 連接至具有 HDMI 輸出的電腦、機上盒或其他視訊裝置 • 支援 4K 顯示；HDMI v.2.1；HDCP 2.2；CEC 2.0
6	(HDMI 1)	• HDMI 輸入 • 連接至具有 HDMI 輸出的電腦、機上盒或其他視訊裝置 • 支援 4K 顯示；HDMI v.2.1；HDCP 2.2；CEC 2.0；ARC
7	TOUCH 1	• USB Type B • 至外部電腦的觸控訊號輸出 • 連接（與外部電腦）後，外部電腦可直接使用連接至 USB 連接埠的裝置 備註：與旁邊的 HDMI (HDMI 1/HDMI 2)、DisplayPort (DP) 或 VGA 垫配對使用。
8	(Type C 1)	• USB Type C • 符合 USB 2.0 標準 • 僅限資料讀寫使用
9	USB	• USB Type A 輸入 • 符合 USB 3.0 標準 • 可連接 USB 裝置，例如硬碟、鍵盤、滑鼠等 • 可在外部電腦與 ViewBoard 之間自動切換 • 支援電源供應：5V/0.9A
10	HDMI 輸出	• 可連接具有 HDMI 輸出的電腦、機上盒或其他影像裝置 • 支援 YUV444 色彩格式

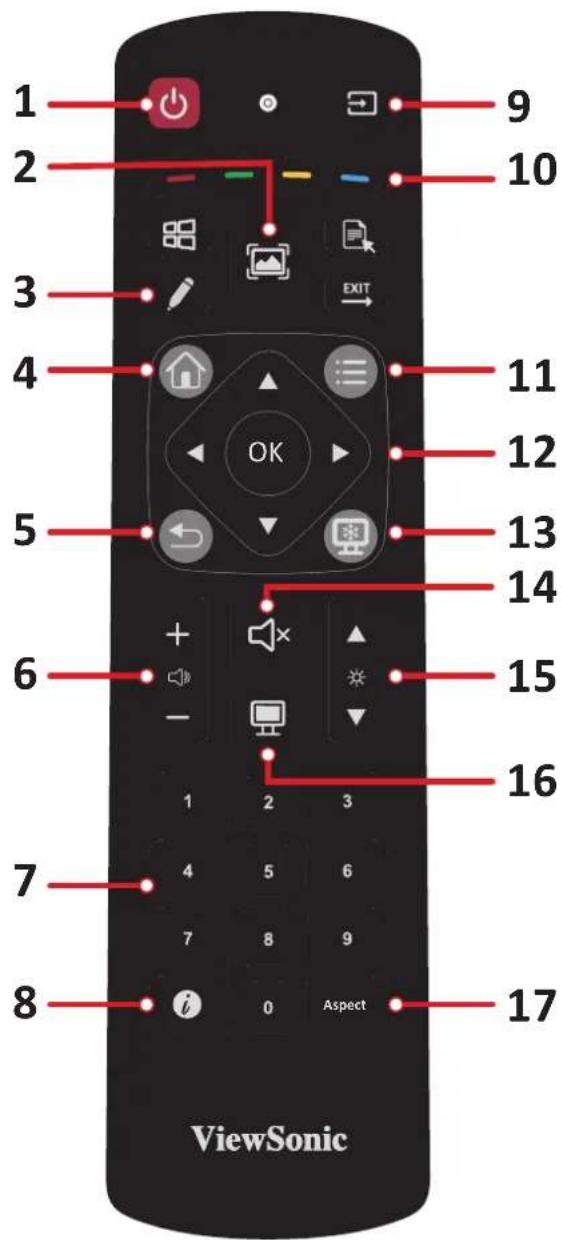

遥控器

編號	說明
1	電源開啟/關閉
2	畫面擲取
3	啟動書寫
4	返回 ViewBoard 播放器首頁畫面
5	返回上一頁
6	調高/調低音量
7	數字鍵台
8	資訊
9	輸入來源選擇
10	媒體控制按鈕： • 紅色：播放／暫停 • 綠色：停止 • 黃色：快轉 • 藍色：倒轉
11	設定選單
12	上／下／左／右／OK（確定）
13	將畫面定格
14	靜音／解除靜音
15	調高／調低亮度
16	空白畫面
17	調整長寬比

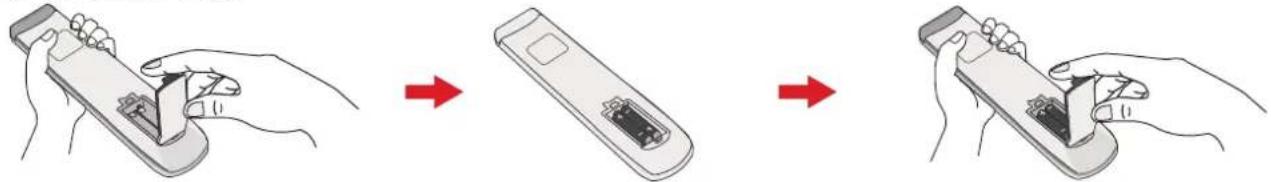

装入遥控器電池

若要將電池裝入遙控器：

1. 拆下遥控器背面的盖子。
2. 裝入兩顆「AAA」電池，確保電池上的「+」符號對準電池座上的「+」。
3. 裝回蓋子，方式是將蓋子與遙控器上的插槽對齊並卡入定位。

警告：如果換成錯誤類型的電池，會有爆炸風險。

備註：

·建議您勿混用電池類型。
·務必以環保的方式棄置舊電池。欲深入瞭解如何安全地棄置電池，請與當地政府聯繫。

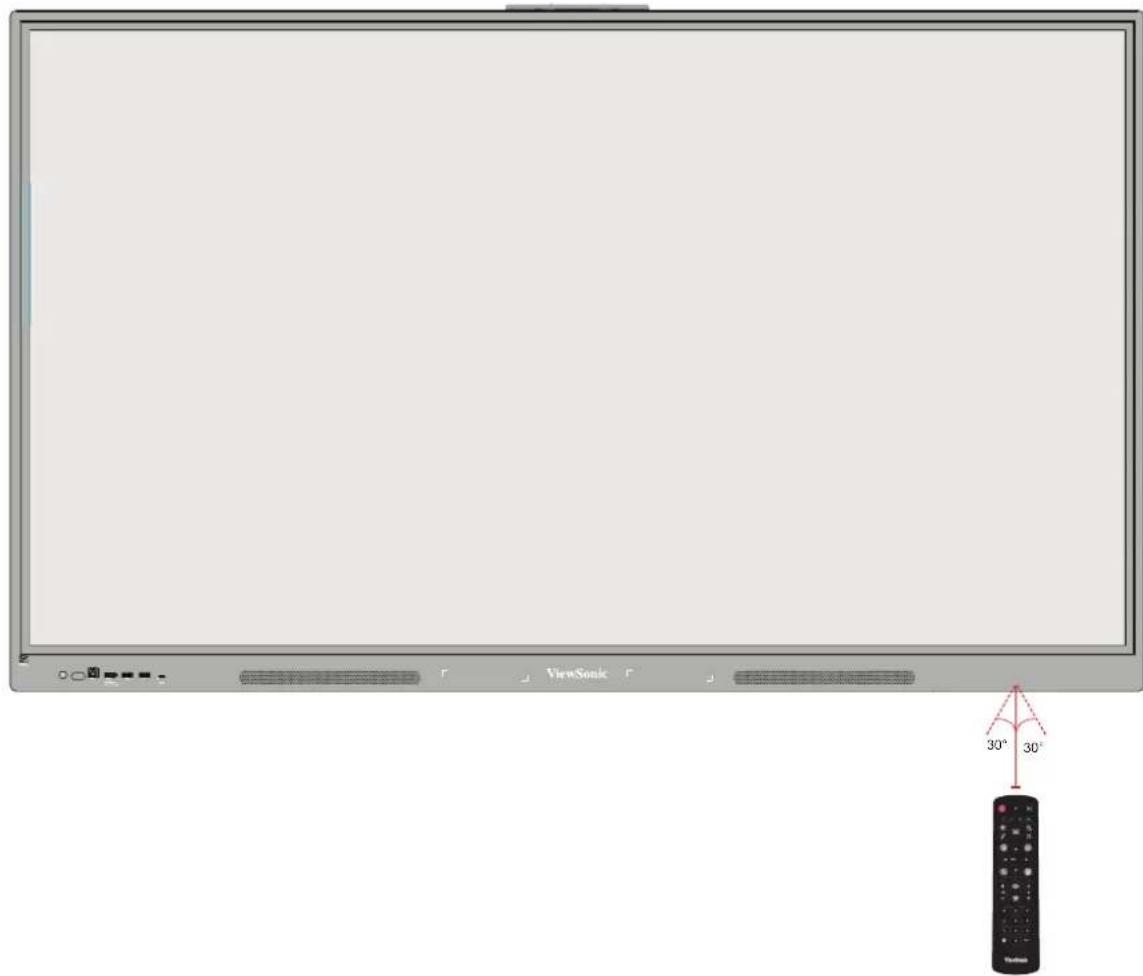

遥控器接收器範圍

遙控器的工作範圍，如下所示。有效範圍是8公尺，左右 30^ 度。請確保無任何物體阻礙遙控器的訊號傳送至接收器。

使用手势

觸控手勢讓使用者使用預先設定的指令，而不必使用鍵盤或滑鼠。使用者可以在 ViewBoard 上使用手勢，選取/取消選取物件、變更物件的位置、存取設定、擦除數位墨水等等。

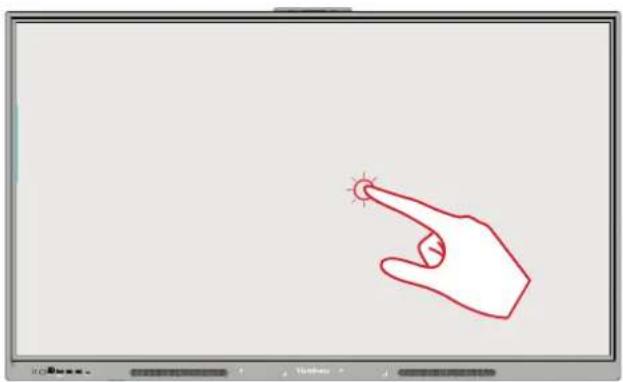

選取和取消選取物件 (按一下)

按下再放開ViewBoard可選取/取消選取選項或物件。這等同於按一下滑鼠左鍵。

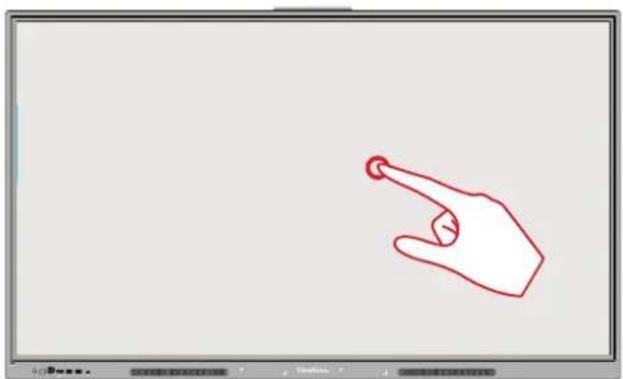

顯示選單選項 (按一下右鍵)

用手指按住 ViewBoard。這等同於按一下滑鼠右鍵。

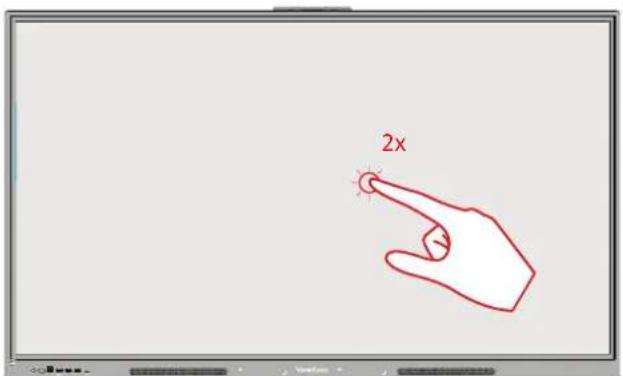

按雨下

在 ViewBoard 上的同一個位置，快速按下並放開兩次。這等同於按兩下滑鼠左鍵。

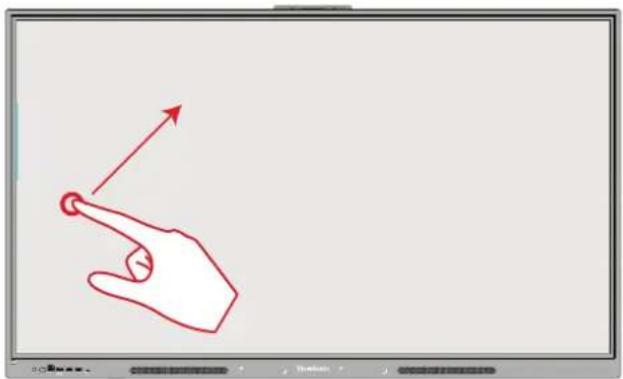

移動物件

按住 ViewBoard 上的物件，並用手指慢慢拖曳至想要的位置。

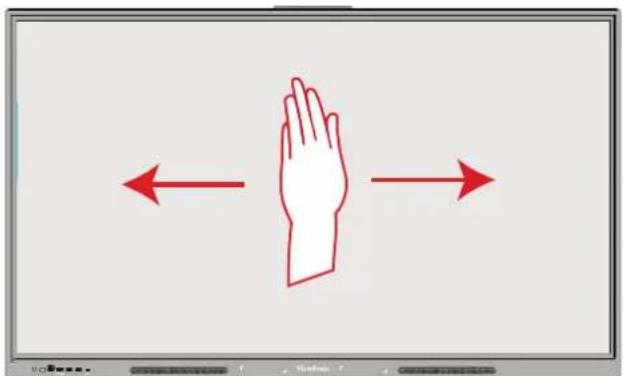

擦除數位墨水

用手掌或拳頭，在ViewBoard上將手移過要擦除的區域。

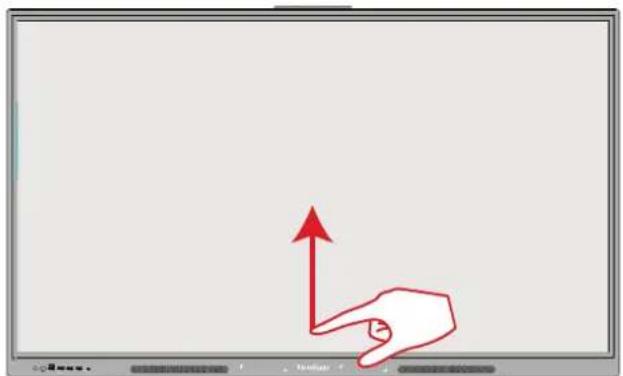

向上滑動以存取一般設定

從ViewBoard底部向上滑動，以啟動一般設定。

建立連接

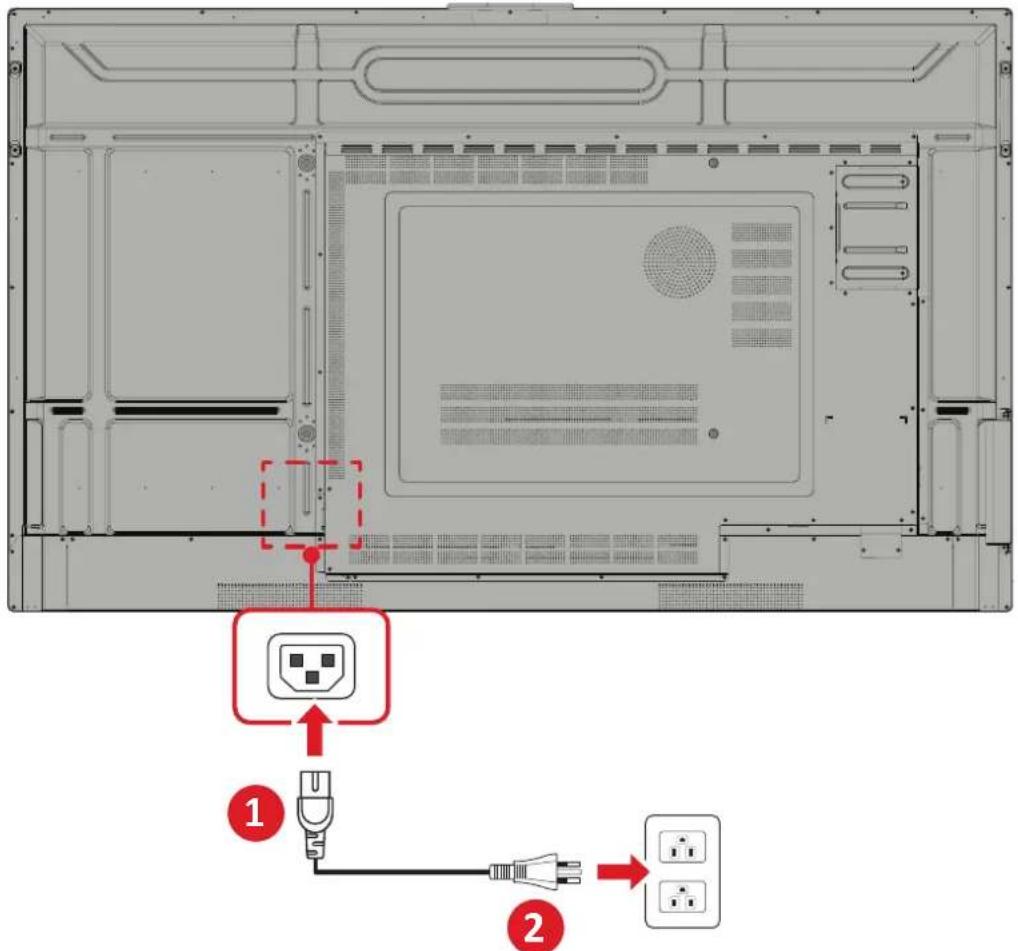

連接至電源

1. 將電源線連接至裝置後側的 AC IN 插孔。
2. 將電源線插頭插入電源插座。

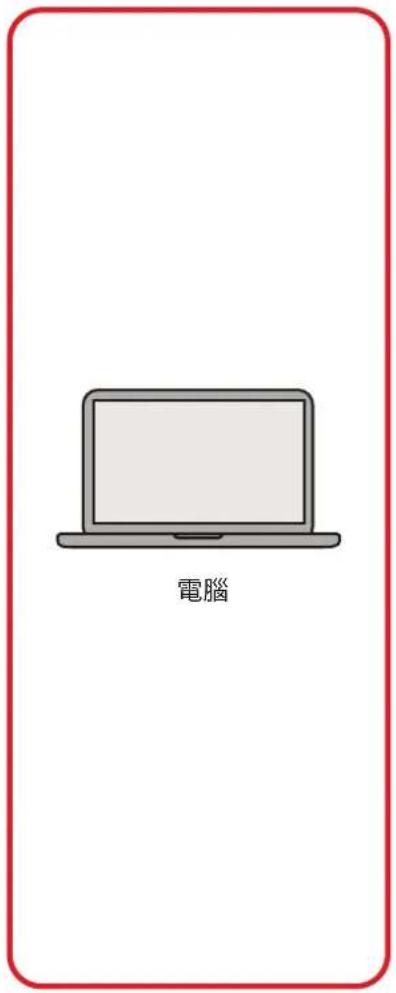

連接外部裝置和觸控連接

或

或

或

您的外部裝置可透過任一下列配置連接：

USB Type C連接

透過Type C連接：

將 Type C 線從外部裝置連接到 ViewBoard 的 Type C 連接埠。

HDMI連接

若要透過HDMI連接：

1. 將 HDMI 線從外部裝置，連接到 ViewBoard 的 HDMI 1/2/3 連接埠。
   2.將USB Type B轉A轉接線，從對應的ViewBoard TOUCH連接埠連接到外部裝置。

2. TOUCH 1連接埠用於HDMI 1/HDMI 2/DP/VGA連接埠。

3. TOUCH2連接埠對應於HDMI3連接埠。

DisplayPort連接

若要透過DisplayPort連接：

1. 將 DisplayPort 線從外部裝置，連接到 ViewBoard 的 DP 連接埠。
   2.將USB Type B轉A轉接線，從ViewBoard的TOUCH連接埠連接到外部裝置。

備註：

• TOUCH 1連接埠用於HDMI 1/HDMI 2/DP/VGA連接埠。
• TOUCH2連接埠對應於HDMI3連接埠。

VGA連接

若要透過VGA連接：

1.將 VGA 線從外部裝置連接到 ViewBoard 的 VGA 連接埠。
2.將USB Type B轉A轉接線，從ViewBoard的TOUCH連接埠連接到外部裝置。

備註：

• TOUCH 1連接埠用於HDMI 1/HDMI 2/DP/VGA連接埠。
• TOUCH 2 連接埠對應於 HDMI 3 連接埠。

RS-232連接

使用RS-232序列埠連接線，將顯示器連接至外部電腦時，可透過PC遠端控制某些功能，包括電源開啟／關閉、音量調整、輸入選擇、亮度等。

USB和網路連接

如同任何PC，您可以輕鬆將各種USB裝置及其他周邊裝置，連接至ViewBoard。

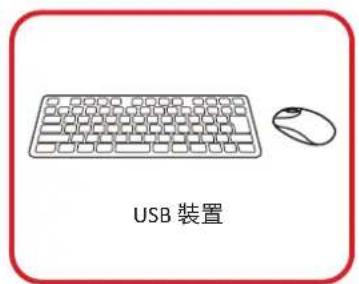

USB Type A 接頭

或r

請將USB裝置或儲存裝置插入ViewBoard前方或側邊的USB Type A連接埠。

USB Type C

請將USB裝置或儲存裝置插入ViewBoard前方的USB Type C連接埠。

網路和數據機連接線

若要連接至區域網路，請將乙太網路線的一端連接至您的網路設備，另一端連接至 ViewBoard 上的 LAN 連接埠。

媒體播放器連接

若要連接至媒體播放器：

1. 將 HDMI 線連接至 ViewBoard 和周邊裝置的 HDMI 連接埠。
2. 插入 ViewBoard 的電源線，然後開啟電源開關。
3. 按 ViewBoard 上的電源按鈕開啟螢幕。
4. 按下遙控器上的 INPUT 按鈕，並切換至「HDMI」輸入來源。

音訊連接

ViewBoard 支援音訊輸入、音訊輸出和 SPDIF。

音訊輸入

若要透過ViewBoard的揚聲器播放來自外部裝置的聲音，請將音訊纜線的一端連接至外部裝置，另一端連接至ViewBoard的AUDIO IN連接埠。

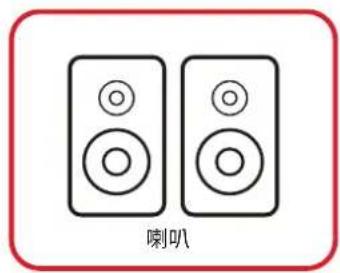

音訊輸出

若要透過外部揚聲器播放來自ViewBoard的聲音，請將音訊纜線的一端連接至外部揚聲器，另一端連接至ViewBoard的AUDIO OUT連接埠。

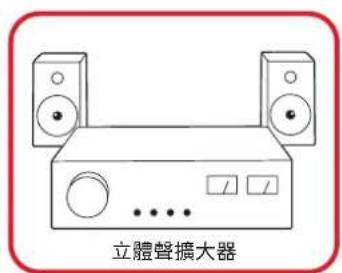

SPDIF連接

若要連接至外部音響系統：

1. 將光纖線從SPDIF連接埠，連接到音響系統的光纖接頭。
2. 插入 ViewBoard 的電源線，然後開啟電源開關。
3. 按 ViewBoard 上的電源按鈕開啟螢幕。

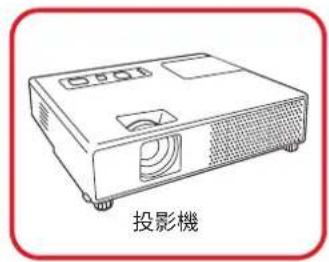

視訊輸出連接

若要透過顯示裝置輸出視訊：

1. 將 HDMI 線連接至顯示裝置的 HDMI IN 連接埠，另一端連接至 ViewBoard 的 HDMI OUT 連接埠。
2. 插入 ViewBoard 的電源線，然後開啟電源開關。
3. 按 ViewBoard 上的電源按鈕開啟螢幕。
4. 按遙控器上的 INPUT 按鈕，並切換至「HDMI IN」輸入來源。

選用連接

備註：以下插圖僅供教學參考，詳細資訊請以實際裝置為準。

ViewBoard 配備 OPS 插槽以及 Wi-Fi 插槽以安裝選用附加元件，例如插入式 PC（例如 VPCP5 與 VPC3X）或 Wi-Fi 卡（例如 VB-WIFI-004 與 VB-WIFI-0006）。

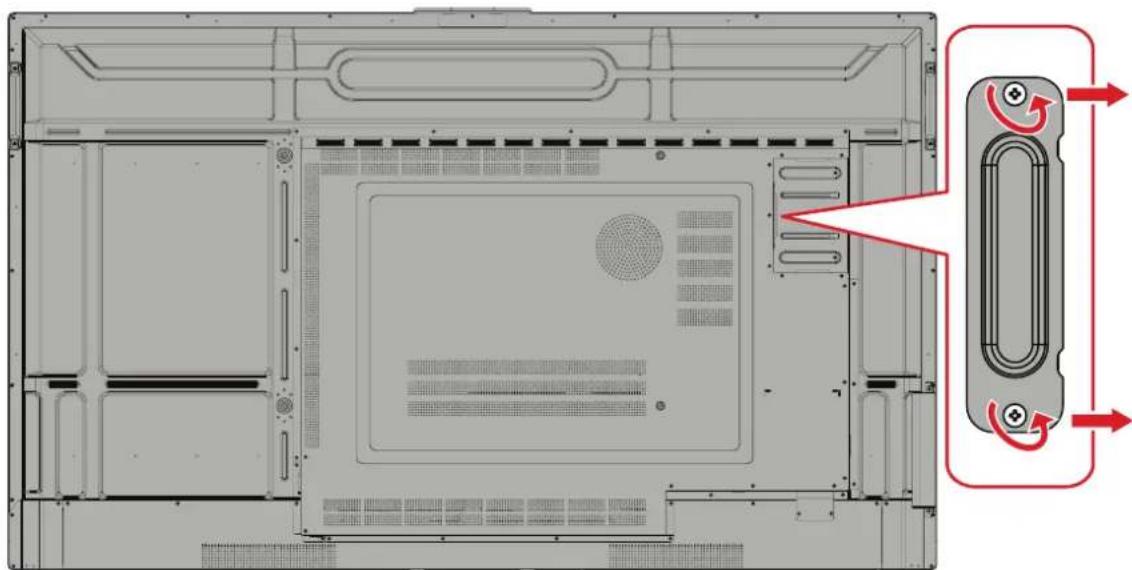

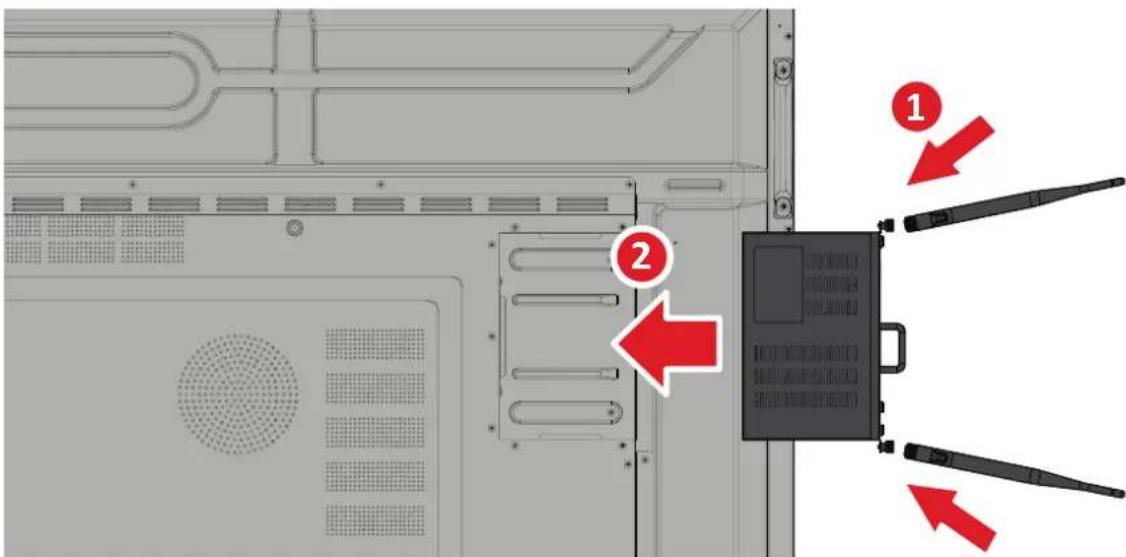

插入式PC（OPS插槽）安装

1. 拆下顯示器的OPS插槽護蓋。

2.小心地將插入式PC，插入顯示器的OPS插槽。

1. 將插入式PC固定至顯示器。

Wi-Fi卡（Wi-Fi插槽）安装

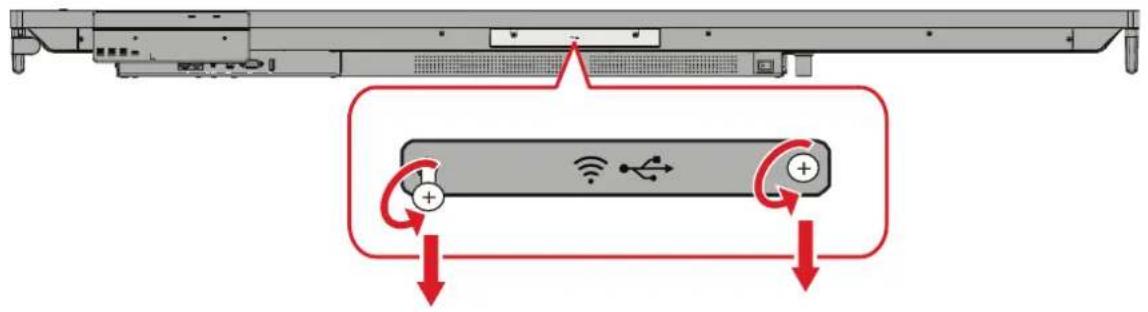

1. 拆下顯示器的 Wi-Fi 插槽護蓋。

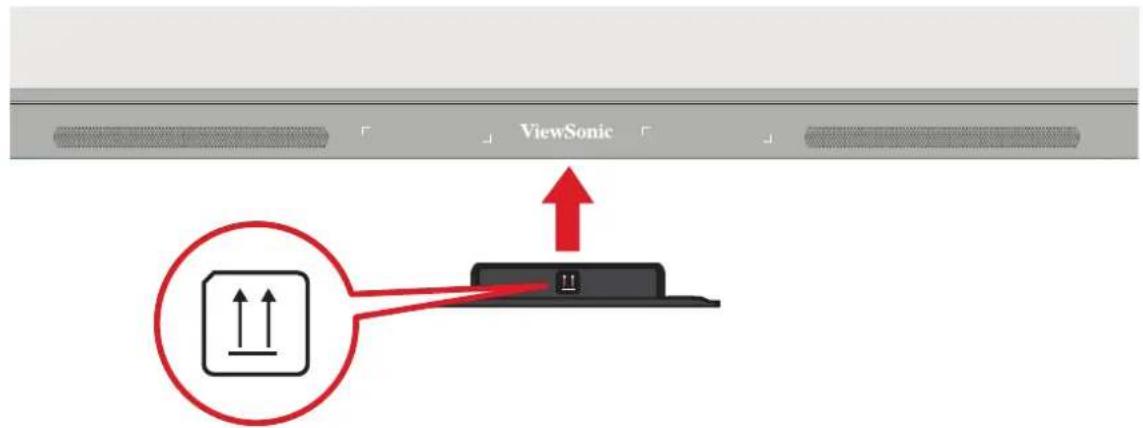

1. 小心地將插入式Wi-Fi卡，插入顯示器的Wi-Fi插槽。

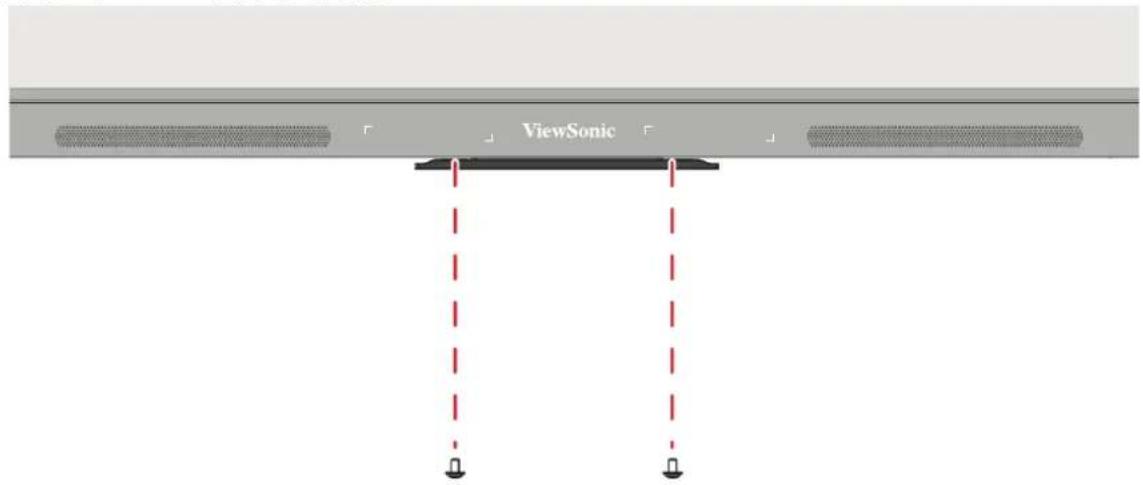

1. 將插卡式 Wi-Fi 模組固定於 ViewBoard 上。

使用 ViewBoard

開啟/關閉ViewBoard

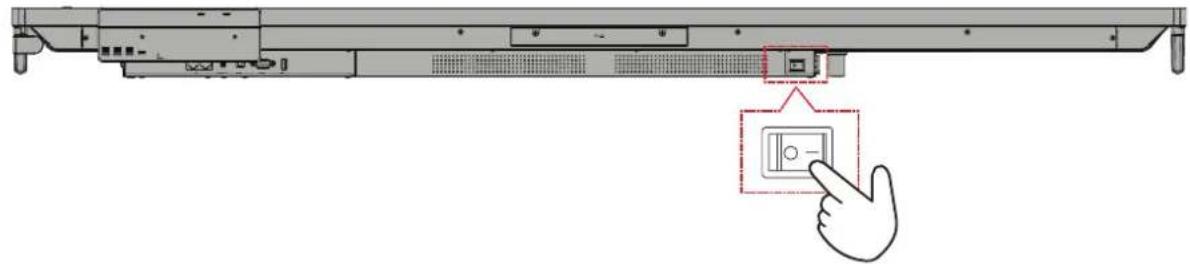

1. 確保電源線已連接、插入電源插座，且電源開關處於「ON」位置。

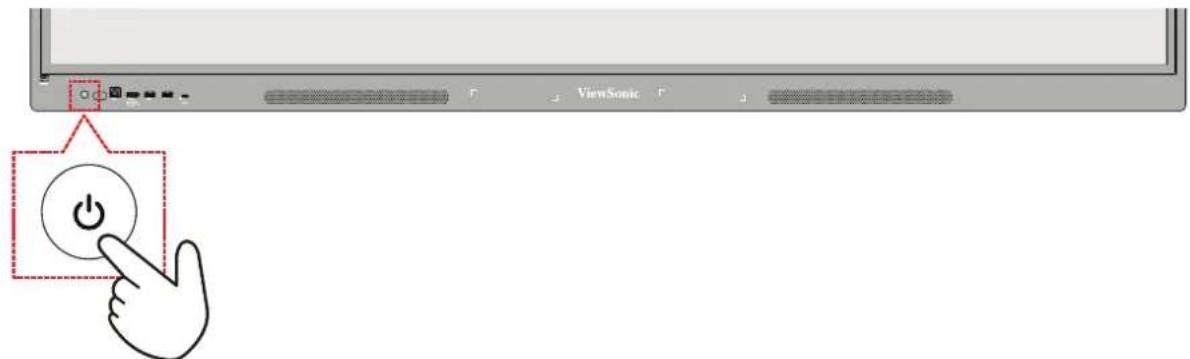

1. 按電源按鈕開啟 ViewBoard。

1. 若要關閉 ViewBoard，請按住電源按鈕。

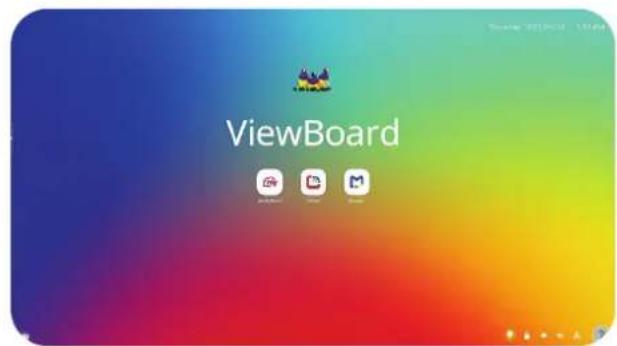

初始啟動設定

初次開啟ViewBoard時，會啟動初始設定精靈。

Hi there

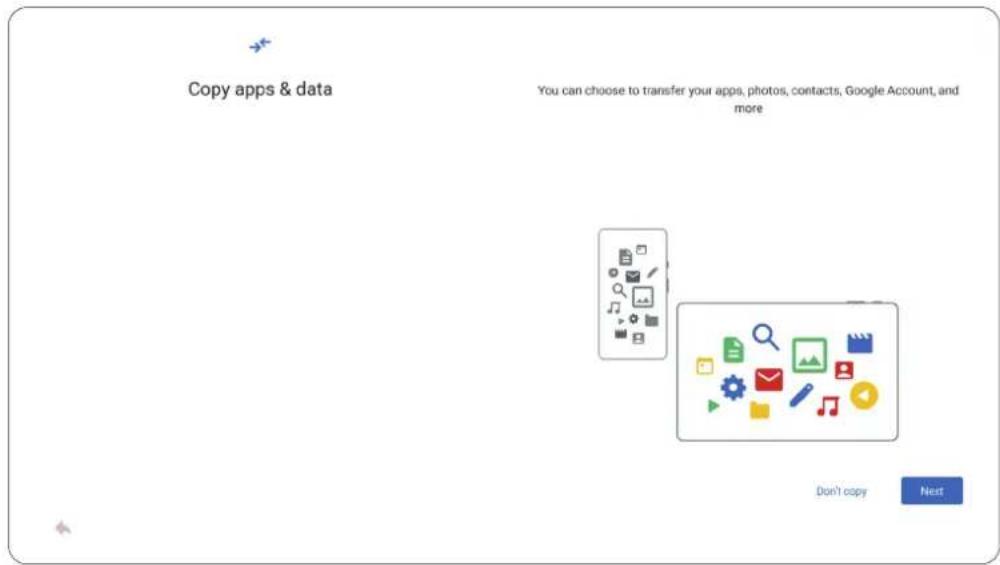

1. 將應用程式和資料從另一個裝置複製到 ViewBoard，或輕觸不要複製繼續而不複製任何內容。

• 如果您想重新開始，請點選「不複製」。
• 要開始複製和轉移您的應用程式與資料，請點選「下一步」。

》如果使用USB傳輸線複製和傳輸資料，請將傳輸線連接到您的裝置，然後依照螢幕上的指示開始傳輸。

》 如果您沒有傳輸線，請點選「沒有傳輸線？」以無線方式開始傳輸。

備註：開始前，請確保您的另一個裝置已連接電源、已開機並已解鎖。

用USB傳輸線傳輸資料 無線傳輸資料

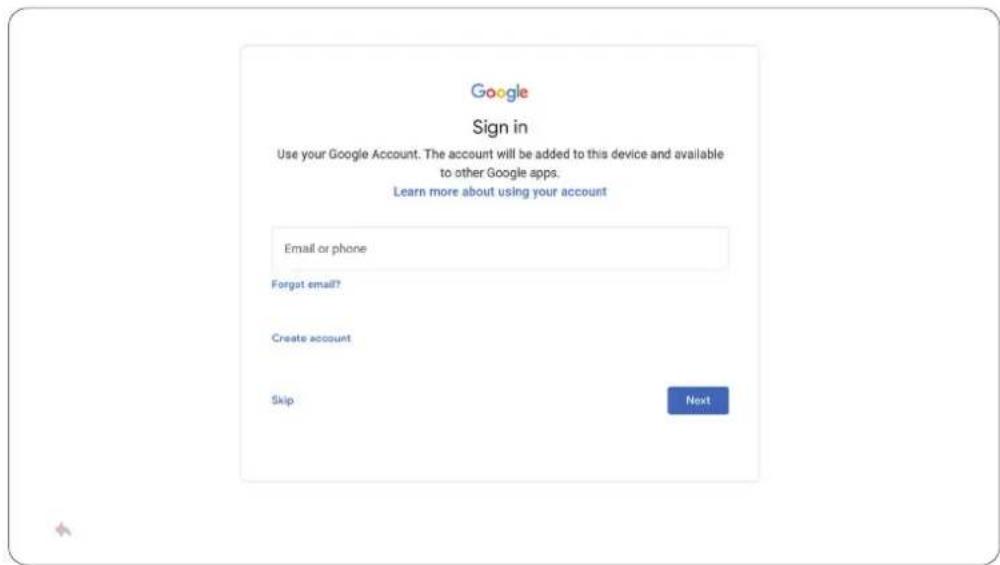

1. 使用 Google 帳戶登入，或輕觸略過繼續而不登入。

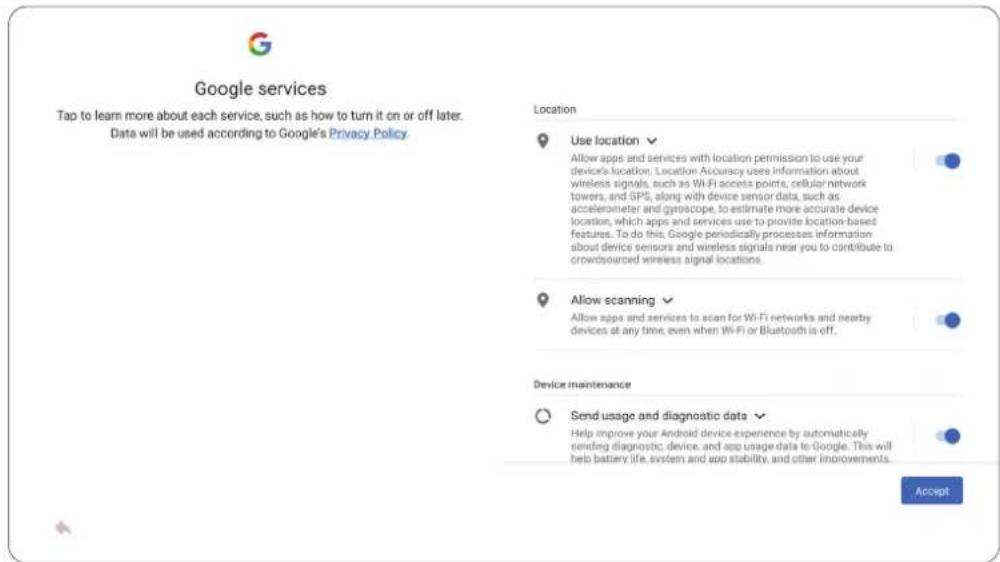

1. 接受或拒絕 Google 服務。

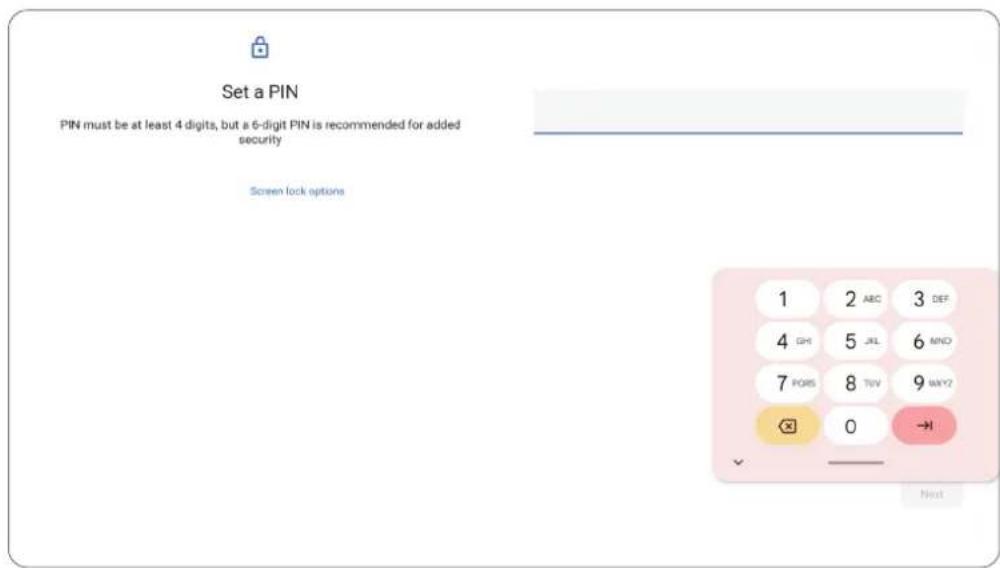

1. 設定 PIN 確以設定螢幕鎖定，或輕觸略過繼續而不進行設定。

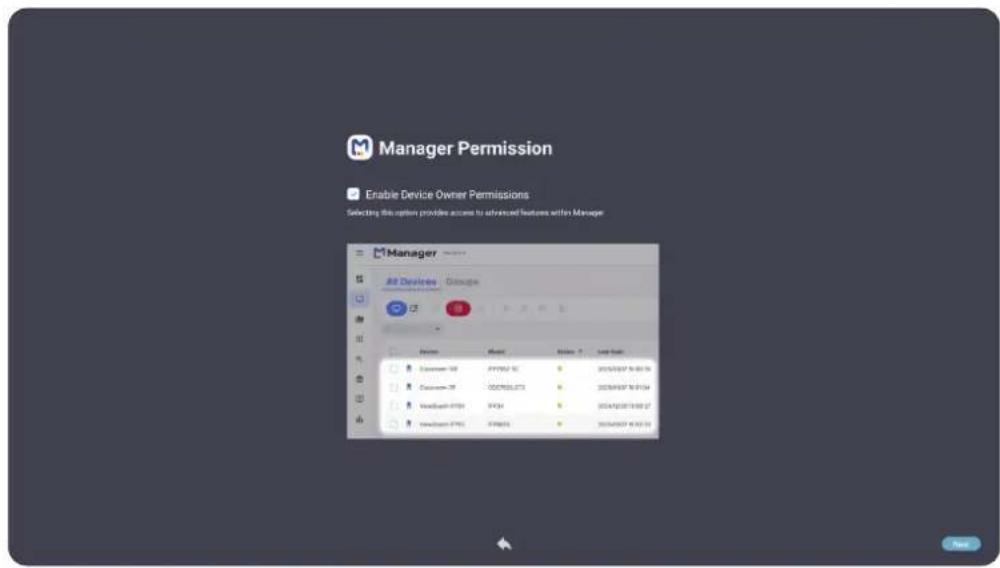

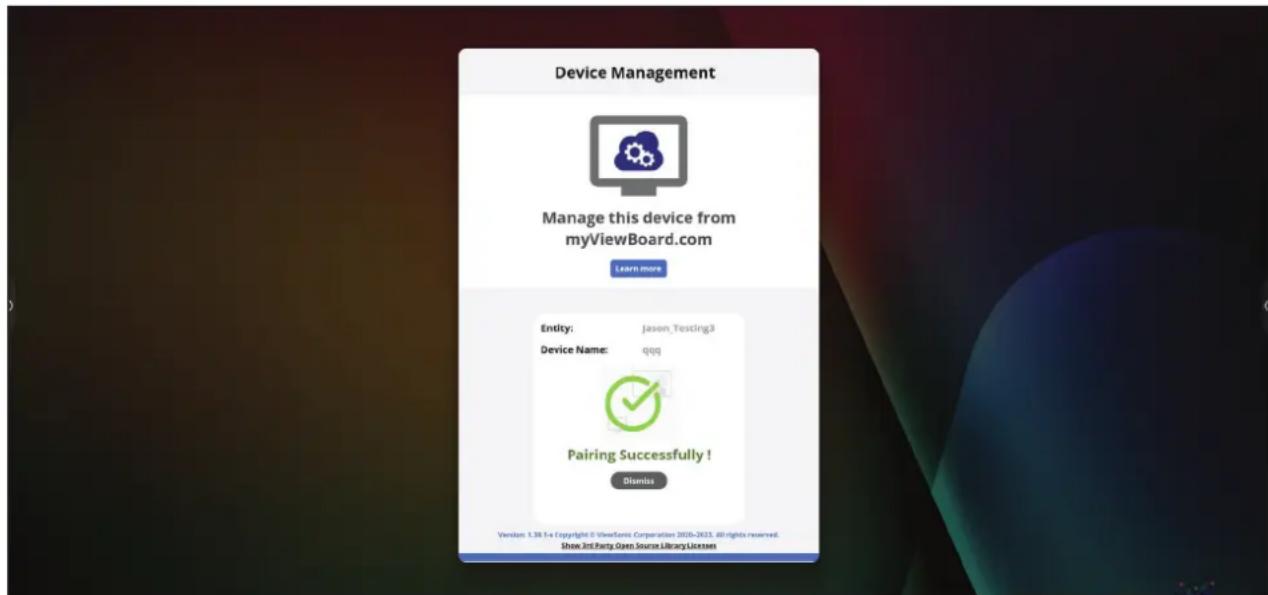

1. 請點選「啟用裝置擁有者權限」以確認所有權，並取得 myBoard Manager 的進階功能。然後，點選「下一步」。

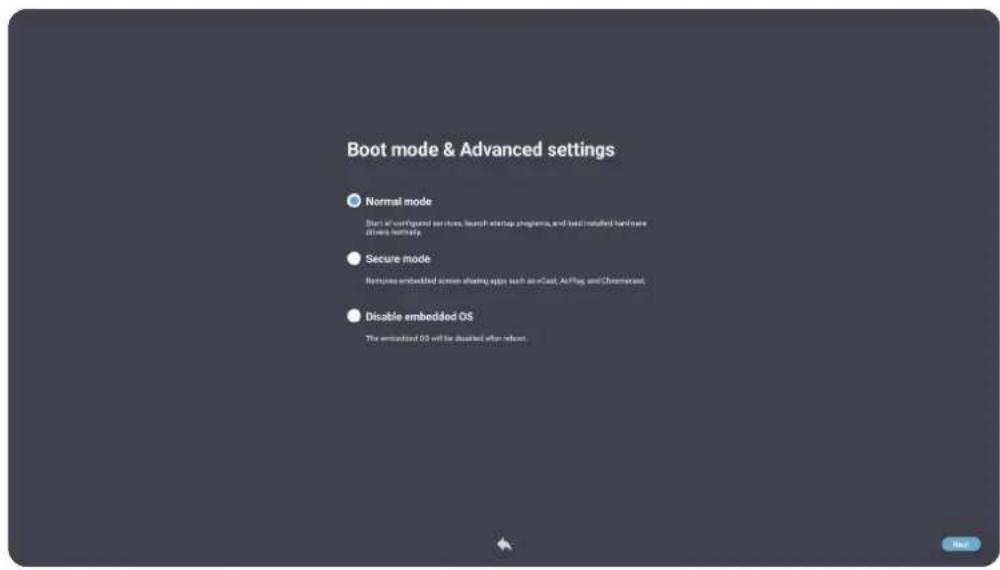

1. 請選擇偏好的開機模式，然後點選「下一步」。

1. 請選擇偏好的作業系統 (OS) 問動器。

2. 請勾選「啟用 ViewBoard 問動器」以使用 ViewBoard 問動器方案。

3. 如需使用Android啟動器方案，請取消勾選「啟用ViewBoard啟動器」。

備註：您隨時都可以在「系統設定」中切換到其他啟動器方案。更多詳細資訊，請前往「ViewBoard設定」查看。

Android啟動器(方案A)

ViewBoard啟動器(方案B)

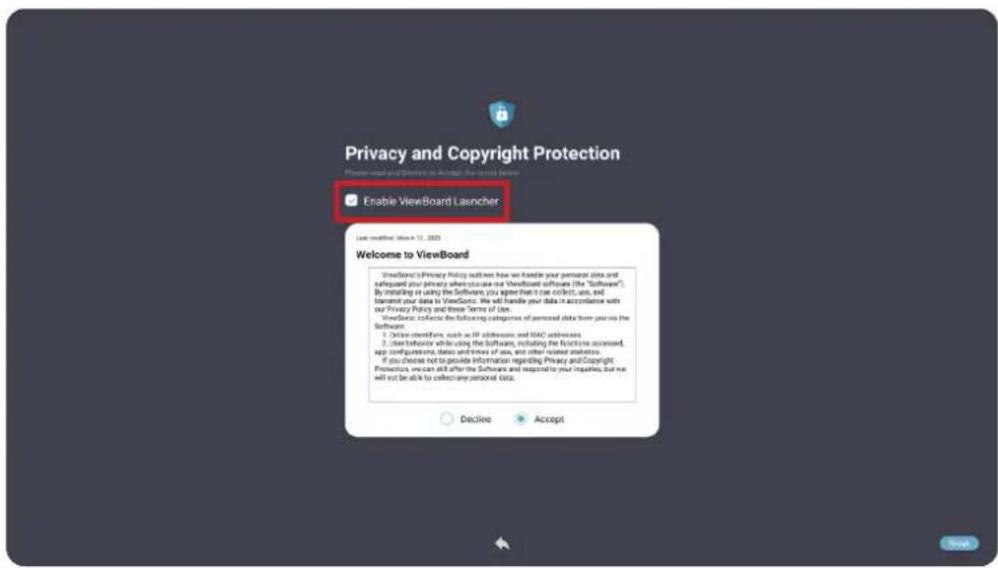

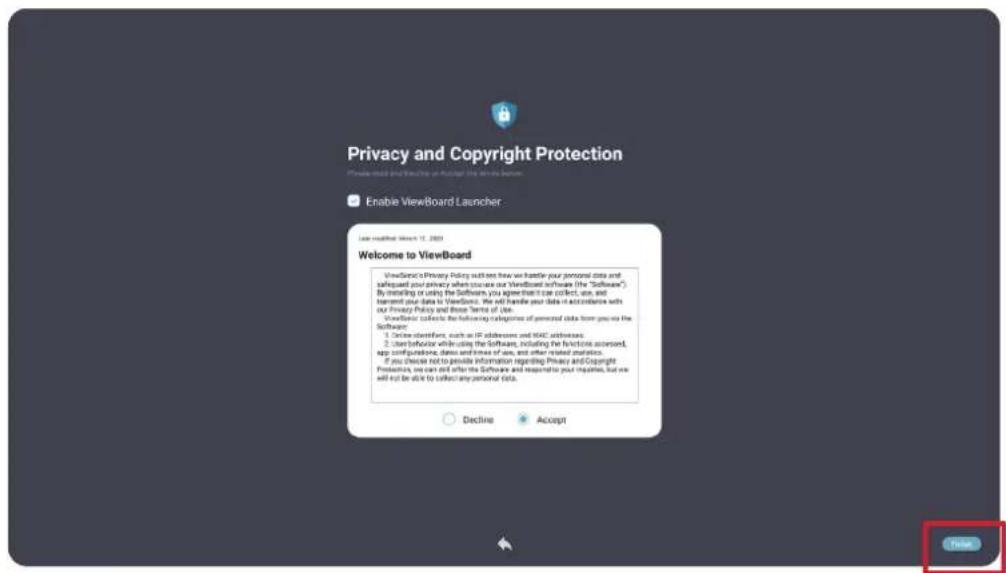

1. 請接受或拒絕隱私權與著作權保護條款。然後，點選「完成」以完成初始設定。

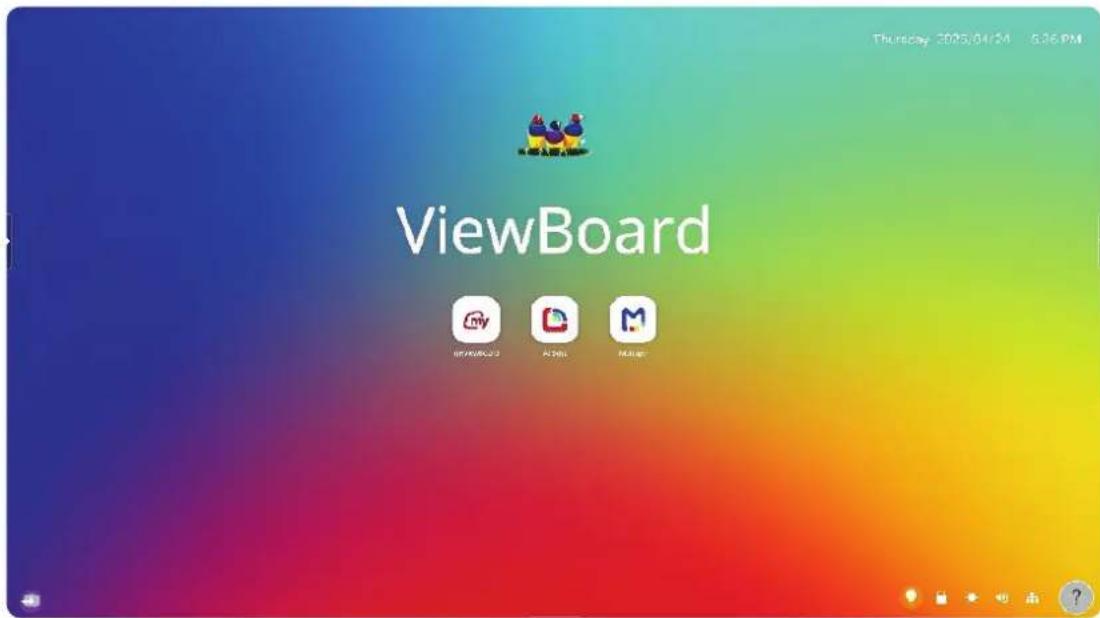

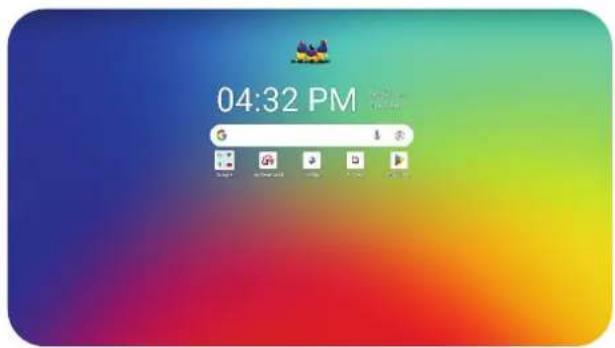

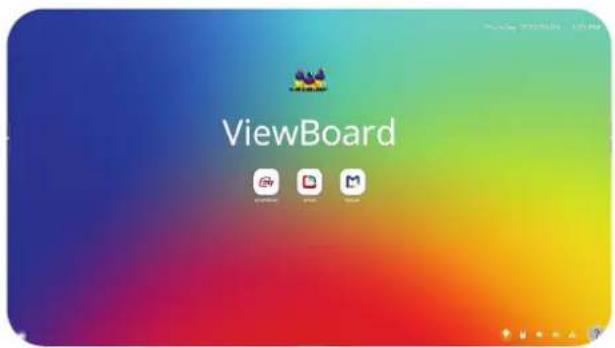

首頁畫面 (啟動器方案)

備註：主螢幕的版面配置會因應兩種啟動器而有所不同。以下 ViewBoard 启動器的範例僅供一般參考。

可選擇方案A或方案B，以自訂IFP34系列的首頁畫面配置。

方案A方案B

若要變更方案：

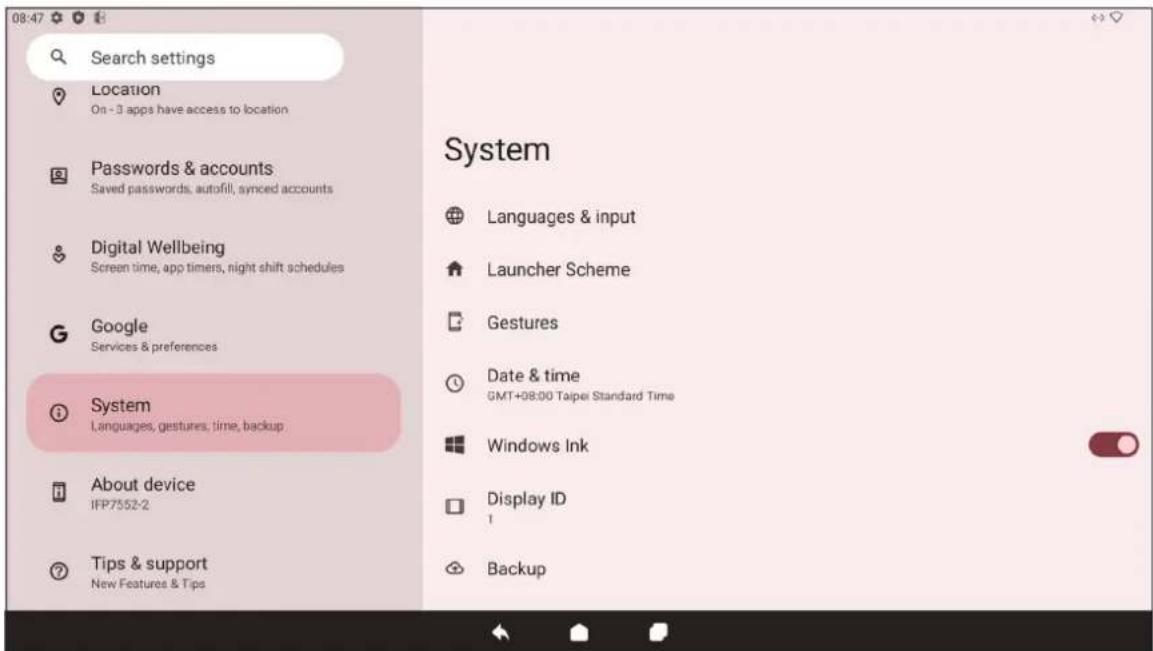

1.前往：設定 系統 敓動器方案
2.選擇方案A或方案B。

Search

Customized Settings

Wallpaper

Home, lock screen

Advanced

請點選「以訪客身分使用」按鈕，以訪客帳號登入。

備註：請注意，使用訪客帳號登入時，無法儲存使用者設定。

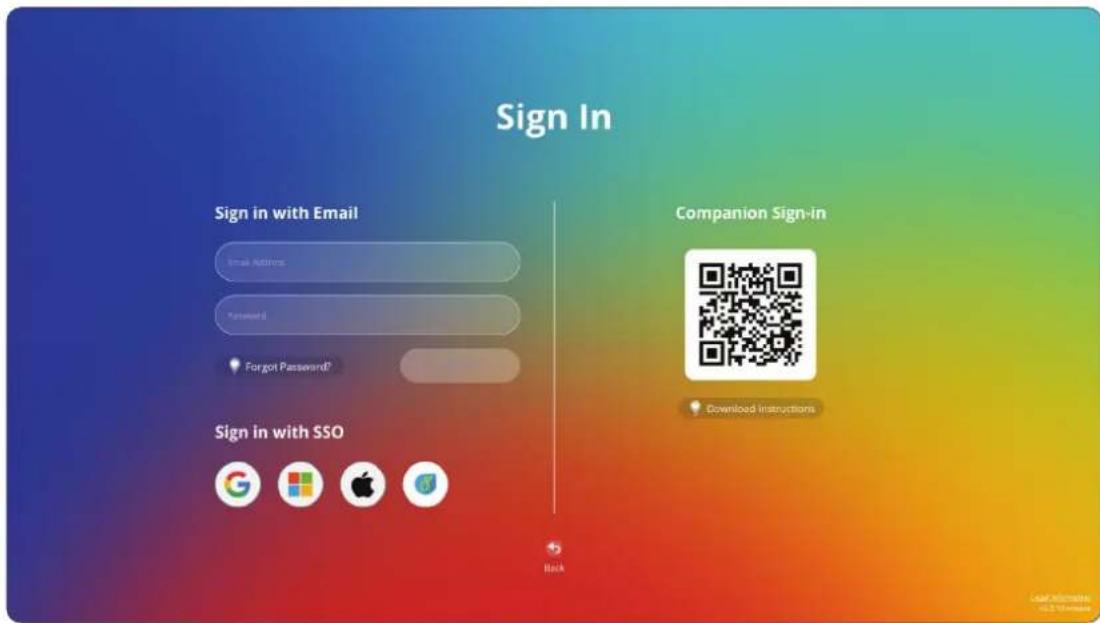

登入

請點選「登入」按鈕，以使用各種帳號登入。

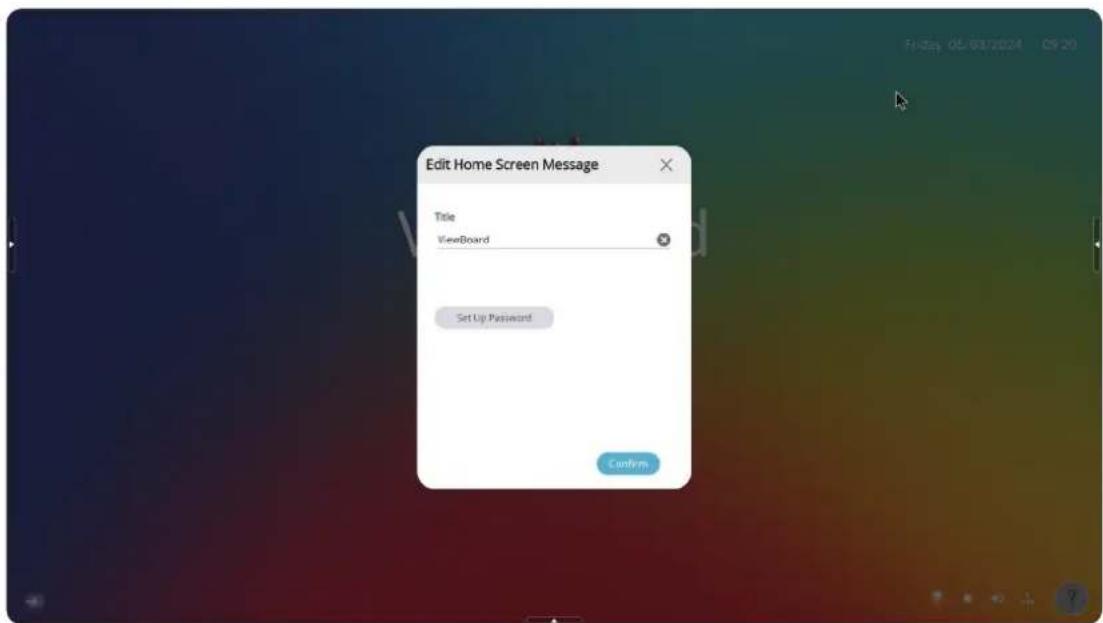

首頁畫面訊息

首頁畫面上的訊息可以直接點選來編輯。

此外，可以透過點選「設定密碼」按鈕來設定密碼。

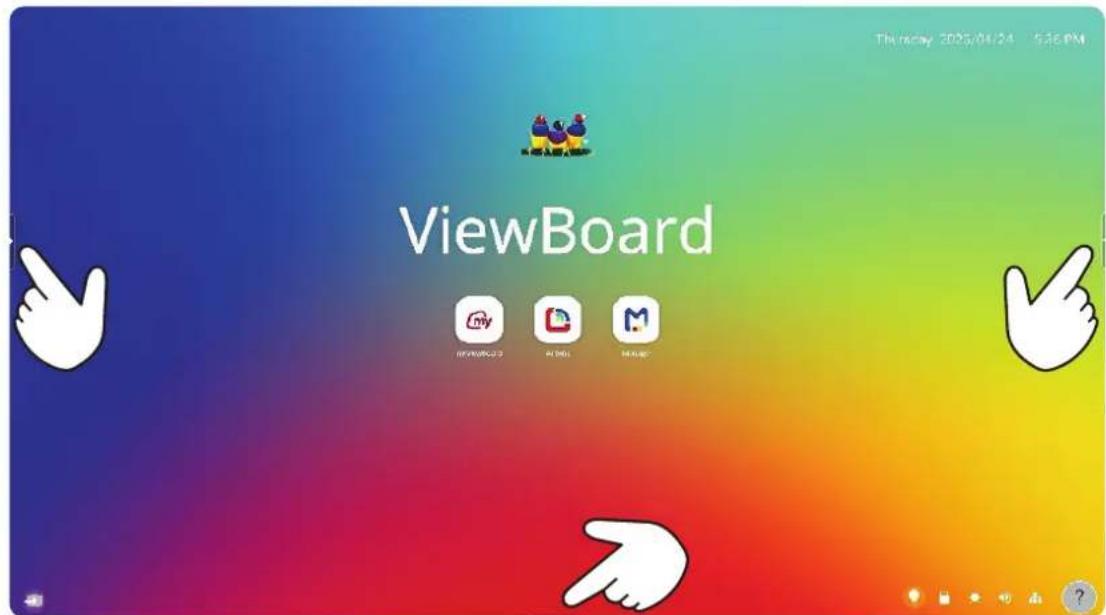

工具列

備註：以下插圖僅供說明用途，詳細資訊請以實際裝置為準。

在工具列中，可以找到應用程式和工具。觸發圖示在畫面邊緣，以供快速存取。

若要啟動應用程式或工具：

1. 輕觸工具列觸發圖示。
2. 輕觸所需的應用程式或工具。

備註：預設情況下，工具列設定會套用於所有輸入來源；不過，使用者可前往：設定 > 偏好設定 > 工具列設定，以調整下列選項：(1)顯示側邊工具列、(2)隱藏側邊工具列、(3)停用所有輸入來源中的工具列。

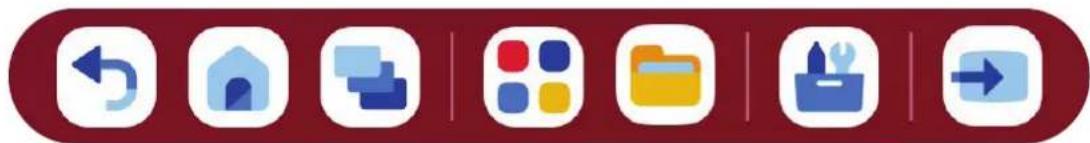

工具列圖示

Icon	Description
返回	返回上一個操作畫面。 備註:僅適用於ViewBoard輸入來源。
首頁	返回首頁畫面。
最近的項目	顯示所有目前開啟的應用程式。 ViewBoard 取小畫面以在子母畫面(PIP)視窗中顯示。 Home Document Presentation PDF Sample files Overview.docx Use 2024.10.38 - 9.4.30 Getting Started.pdf Getting Started.pdf Office桌set Key Features.docx 備註:選取「X」將關閉該應用程式。
應用程式	檢視所有已安裝的應用程式。
檔案資料夾	瀏覽並開啟檔案。
工具	快速檢視並調整各種常用工具。
輸入來源	選擇和變更輸入來源。

備註：當觸控筆放回筆架時，標記工具將自動關閉。

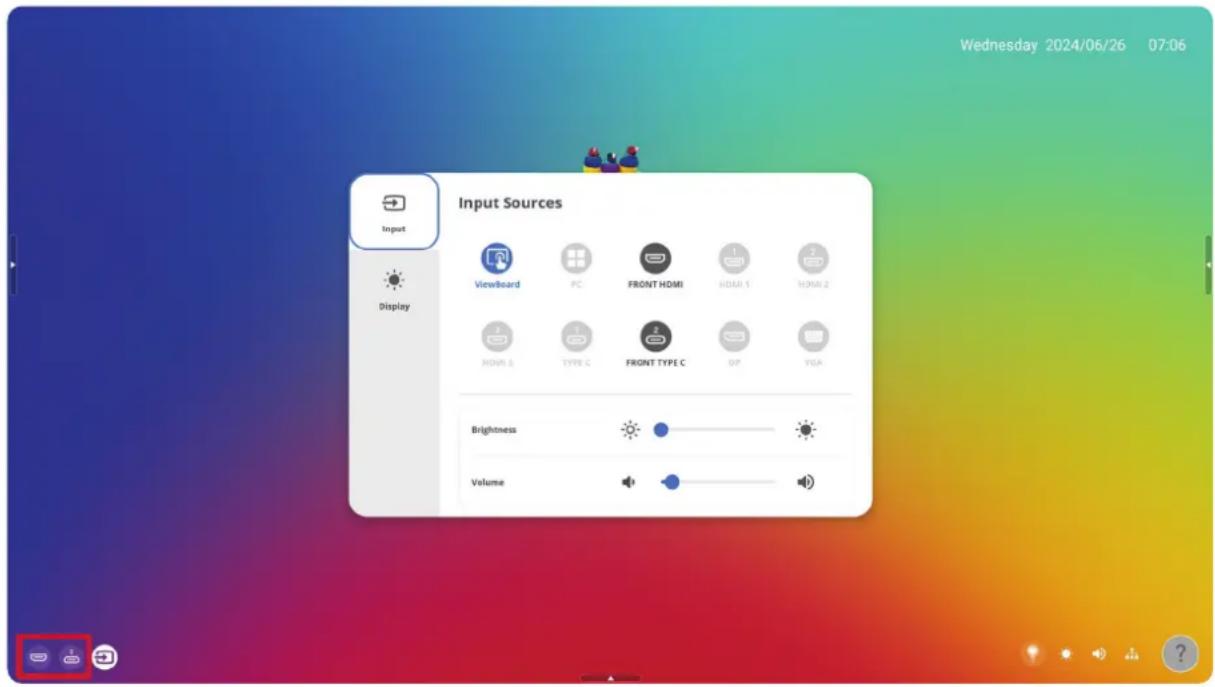

螢幕顯示 (OSD) 選單——一般設定

透過OSD選單存取Input（輸入）、Display（顯示）及其他一般設定。

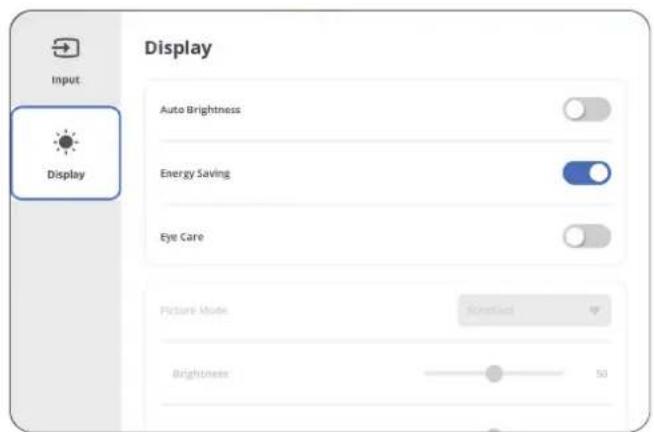

Input Settings（輸入設定） Display Settings（顯示設定）

按遙控器上的 INPUT 或輕觸工具列的輸入來源圖示，開啟 OSD 選單。

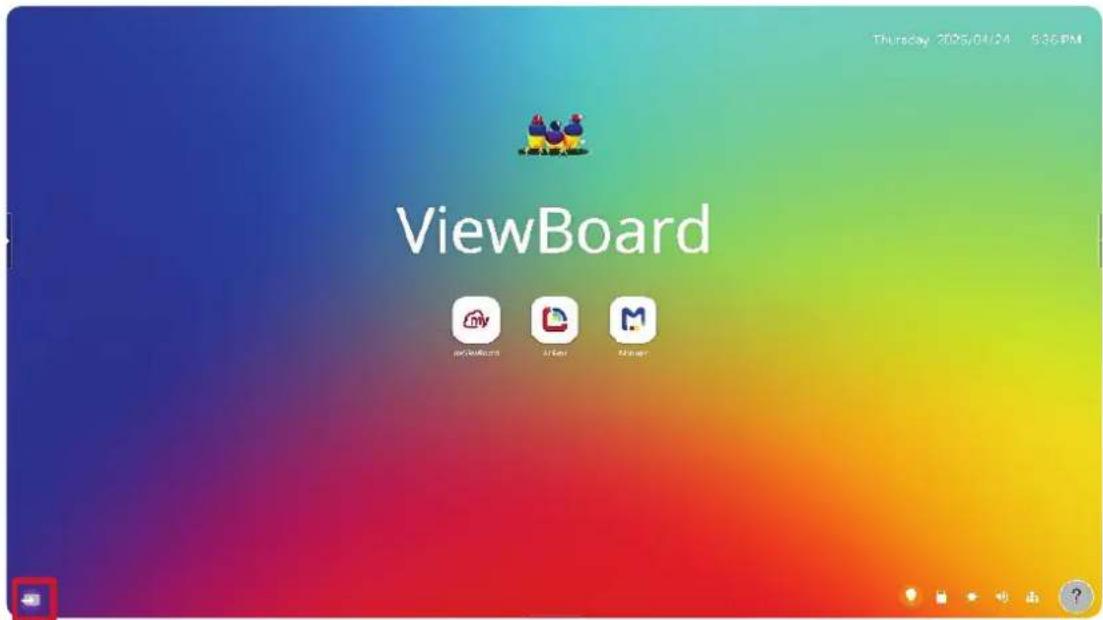

輸入來源設定也可透過點選訊號來源圖示來顯示。

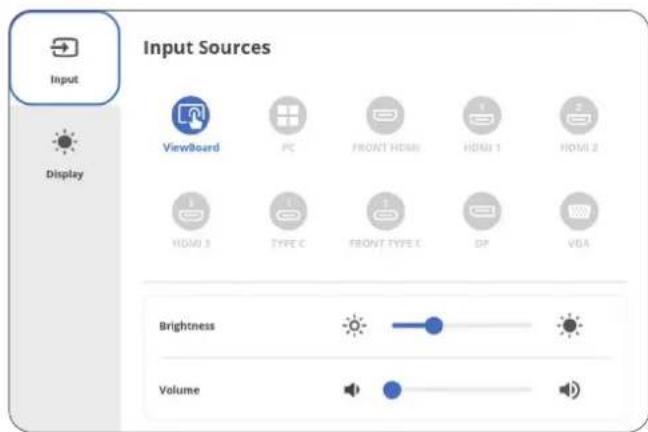

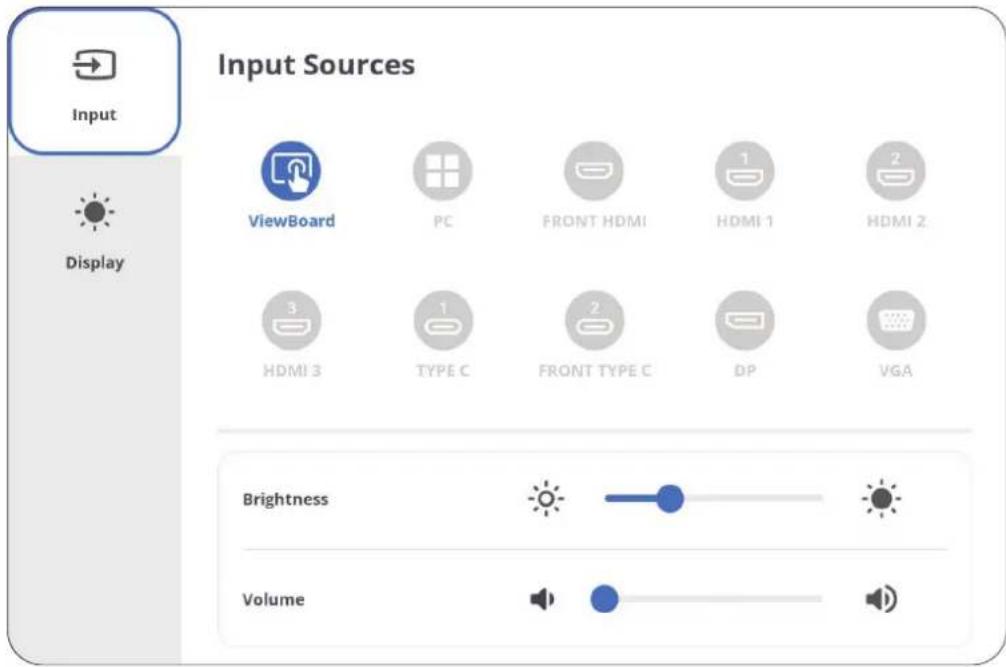

Input Settings (輸入設定)

若要選擇輸入來源：

1. 按遙控器上的 INPUT 或輕觸工具列的 Input Source（輸入來源）圖示，以顯示 Input Settings（輸入設定）選單。
2. 按遥控器上的 / / ，選擇想要的輸入來源。

備註：只有在安裝插槽式電腦時，才可看到電腦來源。

1. 按下遥控器上的 ENTER 或輕觸輸入來源。
2. 按遙控器上的 BACK (←) 或輕觸選單外的空白區域以退出。

若要调整亮度：

1. 按遙控器上的 INPUT 或輕觸工具列的 Input Source（輸入來源）圖示，以顯示 Input Settings（輸入設定）選單。
2. 輕觸並直接拖曳亮度滑桿，以調整背光值。
3. 按遙控器上的 BACK 或輕觸選單外的空白區域以退出。

若要调整音量：

1. 按遥控器上的 INPUT 或輕觸工具列的 Input Source（輸入來源）圖示，以顯示 Input Settings（輸入設定）選單。
2. 輕觸並直接拖曳音量滑桿以調整數值，或按遙控器上的+/-進行調整。此外，按遙控器上的靜音可將音量靜音/解除靜音。
3. 按遙控器上的 BACK 或輕觸選單外的空白區域以退出。

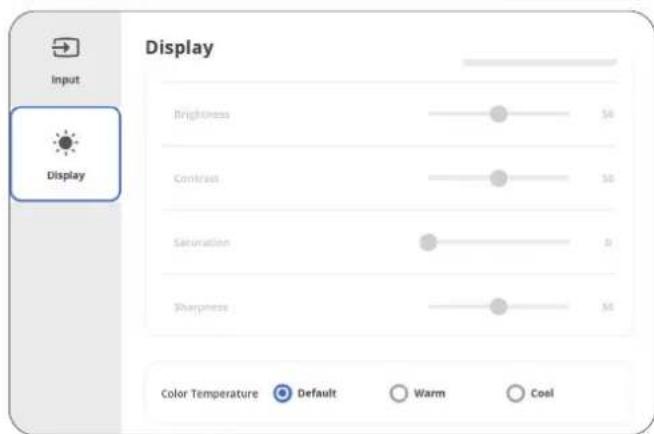

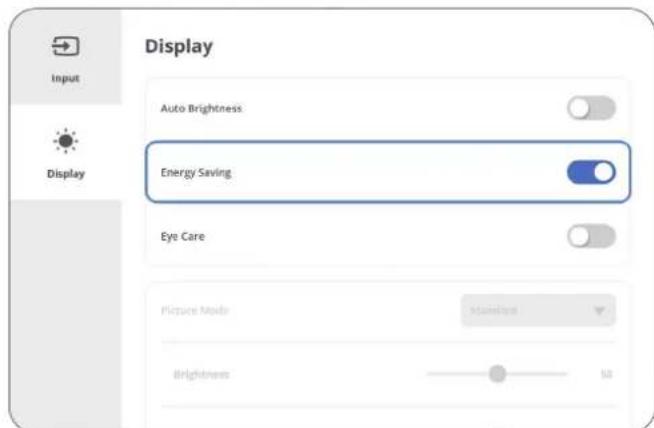

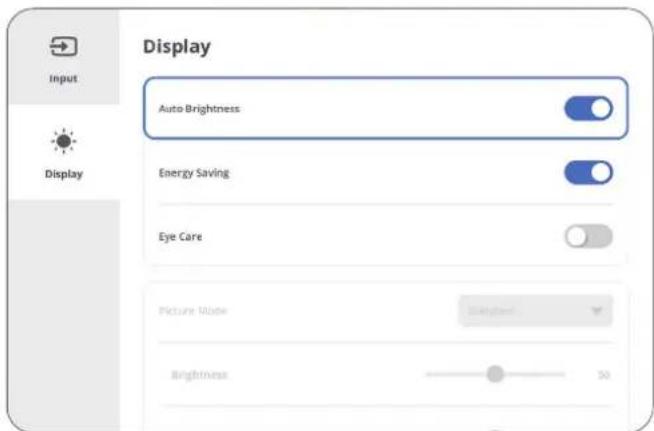

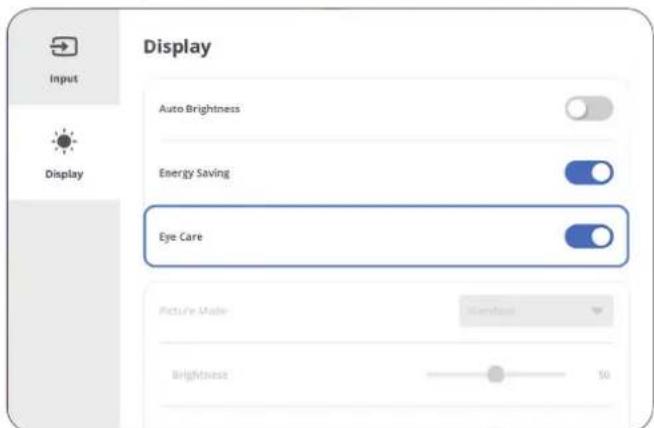

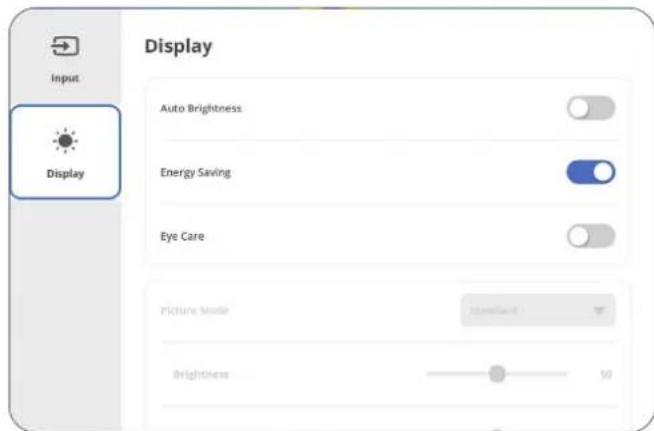

Display Settings (顯示設定)

若要調整顯示設定：

1. 按遙控器上的 INPUT 或輕觸工具列的 Input Source（輸入來源）圖示，以顯示 Input Settings（輸入設定）選單。然後選擇 Display（顯示）標籤。
2. 按遙控器上的 / / ，選擇想要的選單選項。
3. 按遙控器上的 ENTER 或按 / 調整選單選項。此外，可直接輕觸/調整選單選項。
4. 按遙控器上的 BACK 或輕觸選單外的空白區域以退出。

Display Settings（顯示設定）一選單選項

項目 說明
Auto Brightness (自動亮度)	自動亮度調整。根據環境光調整最大亮度。
Energy Star	啟用以降低功耗。
Eye Care (護眼模式)	調整過濾高能藍光的濾波器，以提供更舒適的觀看體驗。
Picture Mode (圖片模式)	選擇預先定義的畫面設定。
	模式 說明
	Standard (標準)	預設畫面模式。
	Bright (亮度)	將顯示器的亮度最大化。此模式適用於需要超高亮度的環境（例如明亮的房間）。
	Brilliant (明亮)	高亮度搭配較低的對比。
	Custom (自訂)	自訂畫面設定。
Brightness (亮度)	調整畫面背景的黑色層次。
Contrast (對比)	調整影像背景（黑階）與前景（白階）之間的差異。先前已調整Brightness（亮度）設定，以配合所選輸入和觀看環境後，使用此選項設定峰值白階。
Saturation (飽和度)	調整畫面中色彩的濃度。
Sharpness (銳利度)	值越高，影像越銳利；值越低，影像越柔和。
Color Temperature Mode (色溫模式)	調整色溫值。

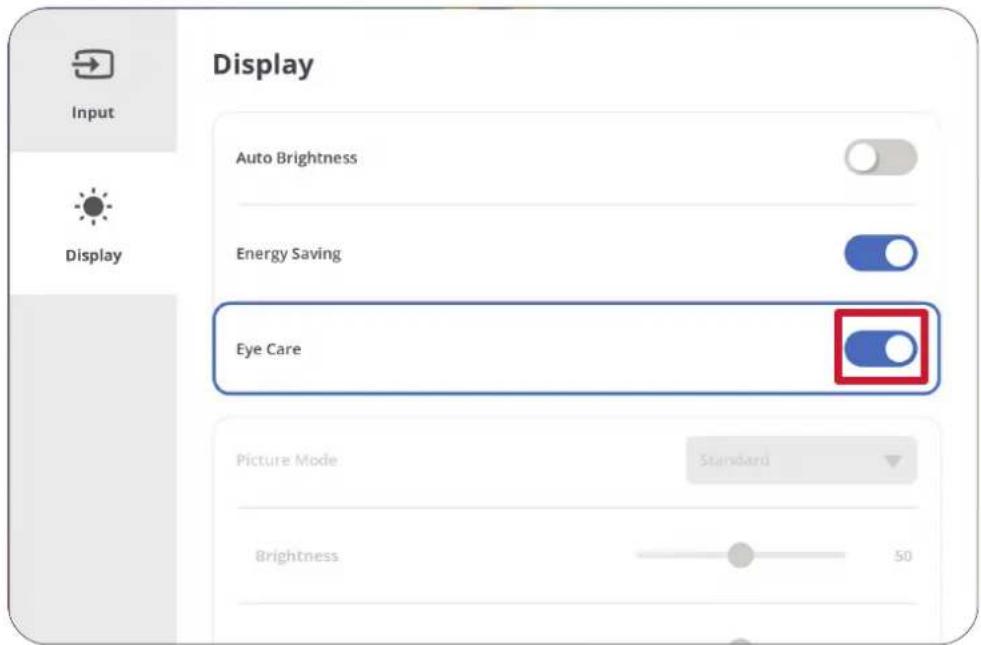

低蓝光濾光片與眼睛健康

低藍光濾光片可阻隔高能量藍光，帶來更舒適的觀看體驗。

計算休息時間

長時間觀看畫面時，建議在觀看時定期休息。在持續觀看一(1)小時後，建議至少簡短休息十分鐘。

休息時間較短而頻繁較高，通常比休息時間較長而頻繁較低更有益。

對焦疲勞（20-20-20 規則）

為減少持續觀看畫面而帶來的眼睛疲勞風險，請至少每二十分鐘後把視線從畫面移開，並至少注視遠方物體（至少20英尺遠）20秒。

目視遠方

休息時，使用者可以目視遠方物體10-15秒，然後注視近距离某物10-15秒，進一步減少眼睛疲勞與乾澀感。最多可重複此步驟10次。此運動有助於在長時間電腦作業後，減少眼睛對焦能力「停機」的風險。

眼睛與頸部運動

眼睛運動

眼睛運動有助於盡量減少眼睛疲勞。上下左右緩慢轉動眼球。視需要重複轉動數次。

眼部運動

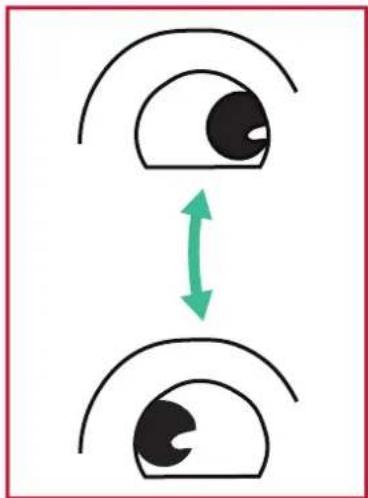

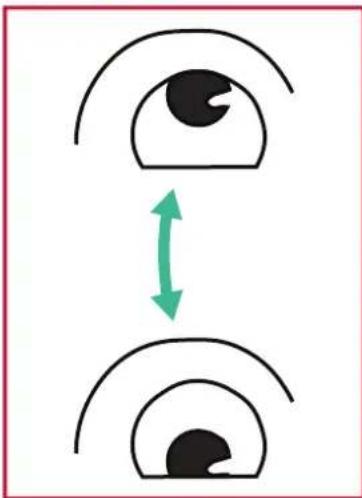

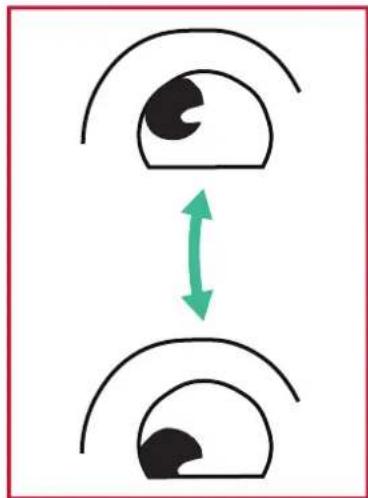

(1) 挺直身體與頭部。目光向上移到天花板，然後向下看著地板。

(2)緩慢左右移動眼睛，觀看兩側的物體。

(3) 將目光移到右上方的物體，然後移到右下方。對左上方與左下方重複進行此步驟。

頸部運動

頸部運動也有助於盡量減少眼睛疲勞。請放鬆雙臂，在身邊垂下，稍微向前傾，以伸展頸部，然後左右擺頭。視需要重複轉動數次。

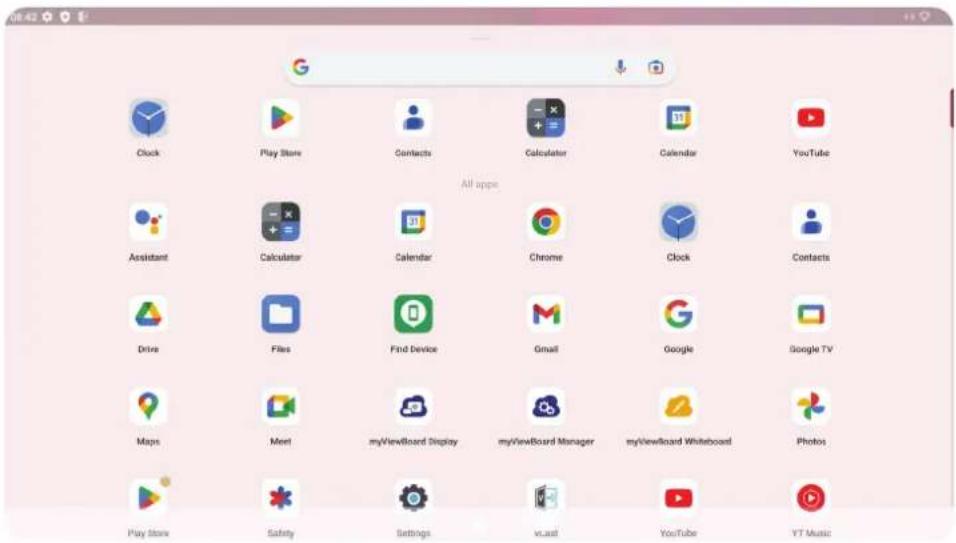

應用程式

就像智慧型手機或平板電腦一樣，您可以安裝各種不同的應用程式。

可從工具列、直接從首頁畫面透過捷徑，或選擇所有應用程式圖示（存取應用程式。

備註：以下包含的應用程式描述並非詳盡清單，將因使用者而異。

圖示	說明
	AirSync 將畫面透過無線方式鏡像投影至大螢幕顯示器。
	myViewBoard Manager 可遠端管理多台 ViewSonic 裝置的安裝與設定。
	myViewBoard Whiteboard 數位白板應用程式。
	Settings（設定） 存取系統設定。

ViewBoard 設定

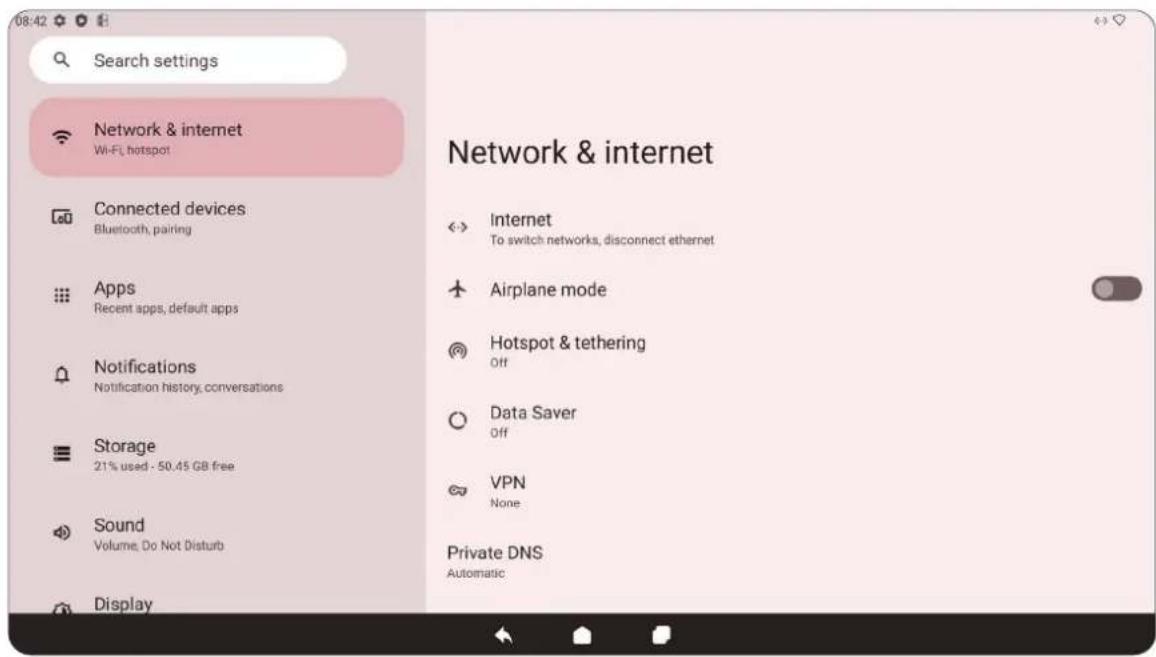

Network & Internet (網路與網際網路)

檢查目前連線狀態、設定和管理Wi-Fi、乙太網路、VPN以及無線熱點。

項目	說明
Internet (網際網路)	設定和管理乙太網路和Wi-Fi連線，以及網路偏好設定。
Airplane Mode (飛航模式)	啟用時，將關閉所有無線通訊。
Hotspot & Tethering (熱點與數據連線)	設定並與其他裝置分享網際網路連線。
Data Saver (數據節省模式)	啟用時，大多數應用程式和服務，將透過網際網路連線取得背景資料。使用中的應用程式不會受影響。
VPN	設定和管理虛擬私有網路。
Private DNS (私有DNS)	維護自動私有DNS或手動設定，以確保安全性和隱私。

備註：

• 將選用的 Wi-Fi 卡（例如 VB-WIFI-004）裝入 Wi-Fi 插槽時，將出現 Wi-Fi、熱點和藍牙設定。
• 故用乙太網路和Wi-Fi時，將以乙太網路為優先。
• 熱點啟用時，裝置可連線至網際網路。

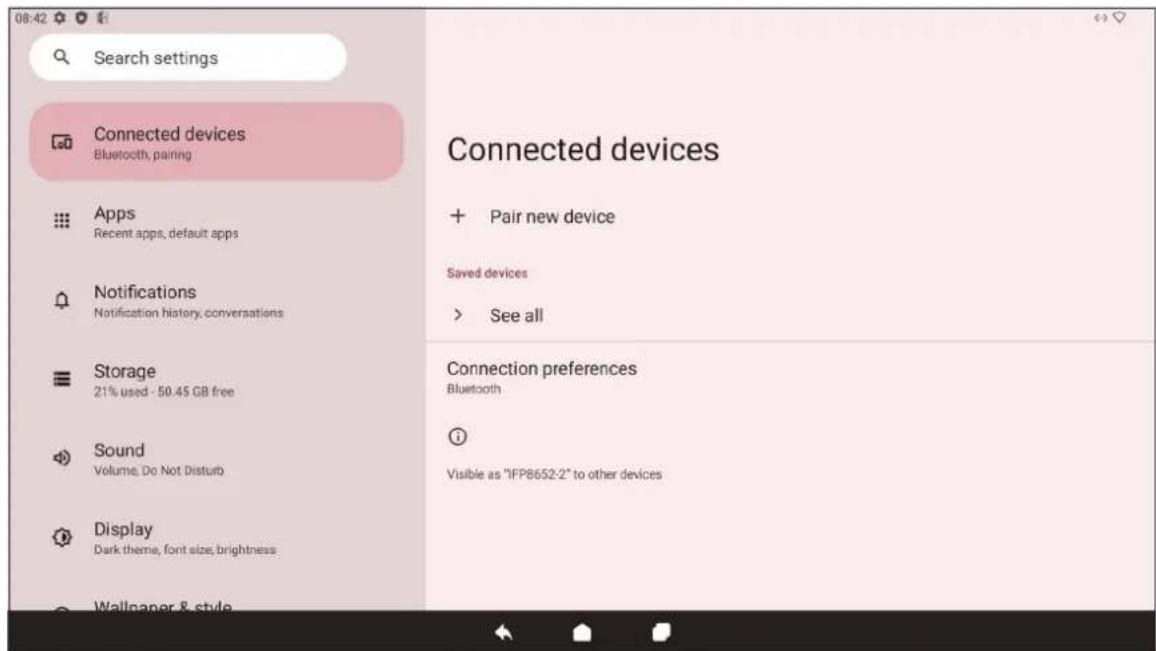

設定和管理藍牙連線、已儲存裝置，以及藍牙、投射和列印服務的連線偏好設定。

項目	說明
Pair New Device (配對新裝置)	啟用藍牙以搜尋並連線至藍牙裝置。
Saved Devices (已儲存裝置)	檢視所有先前連線的藍牙裝置。 備註: 藍牙將開啟。
Connection Preferences (連線偏好設定)	檢視藍牙、投射和列印服務偏好設定，並與鄰近裝置分享檔案。

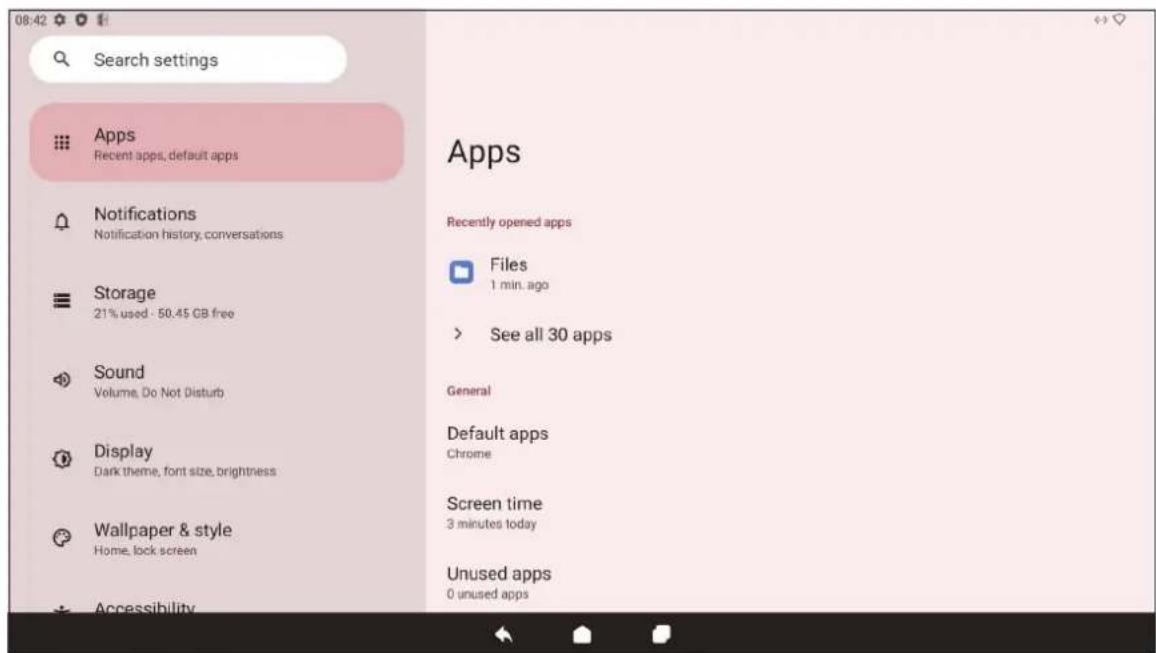

Apps（應用程式）

檢視任何執行或安裝的應用程式。輕觸應用程式，即可得知更詳細的資訊與選項。

項目	說明
Recently Opened Apps (最近開啟的應用 程式)	此處將列出所有最近使用的應用程式。
Default Apps (預設應用程式)	為某些用途設定預設應用程式（例如預設瀏覽器應用程式）。
Screen Time (螢幕時間)	顯示當天使用 ViewBoard 的總時間。
Unused Apps (未使用的應用 程式)	此處將列出已有一段時間，未使用的應用程式。
Special App Access (特殊應用程式 存取)	為應用程式設定多種存取權限。

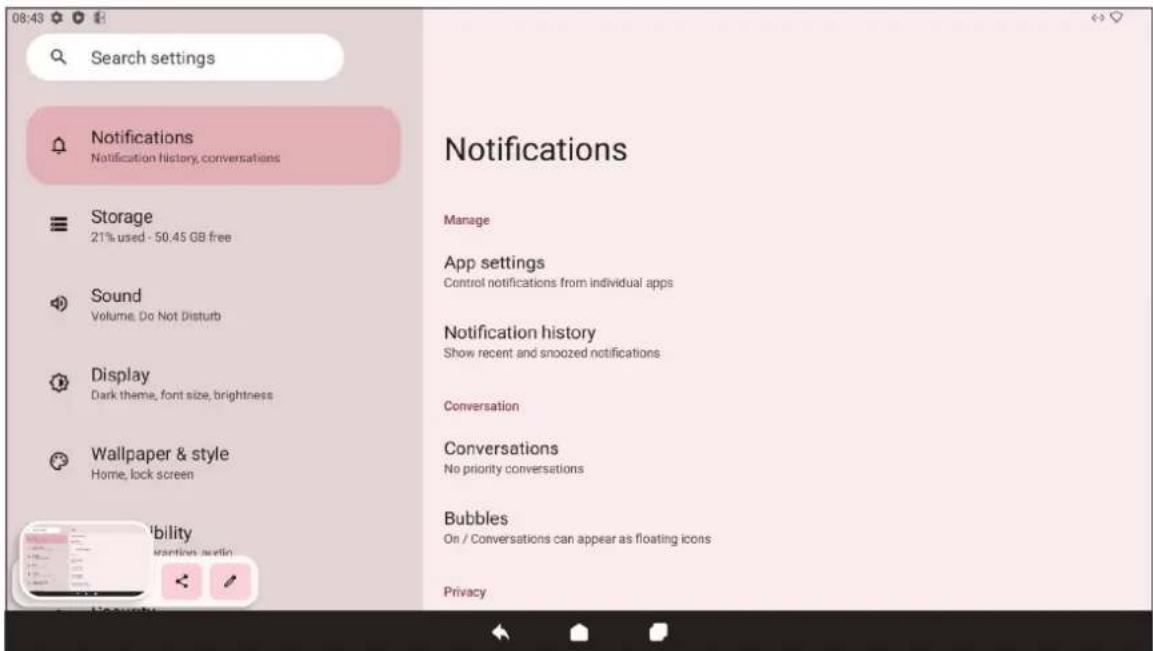

Notifications（通知）

管理通知和對話設定以及偏好設定。

項目	說明
App Settings (應用程式設定)	設定個別應用程式的通知設定。
Notification History (通知紀錄)	檢視最近的通知。
Conversations (對話)	將先前收到的通知或訊息設為優先。
Bubbles (泡泡)	啟用後，對話可在畫面上顯示為浮動圖示。
Device & App Notifications (裝置和應用程式通知)	控制哪些應用程式和裝置可讀取通知。
Notifications on Lock Screen (鎖定畫面上的通知)	選擇在鎖定畫面上，顯示全部、部分或不顯示對話或通知。
Do Not Disturb (勿擾)	設定開啟「勿擾」模式時的通知偏好設定。
Wireless Emergency Alerts (無線緊急警報)	選擇接收或不接收緊急警報。
Hide Silent Notifications in Status Bar (在狀態列中，隱藏靜音通知)	啟用後，已「靜音」的通知將不再出現在狀態列區域。
Allow Notification Snoozing (允許通知暫停)	啟用後，可以短時間「暫停」應用程式的通知。
Notification Dot on App Icon (應用程式圖示上的通知圖點)	啟用後，有新的通知時，應用程式圖示上會出現小圓點。
Enhanced Notifications (強化通知)	啟用後，會收到關於操作、回覆等的建議。

Storage (儲存空間)

檢查 ViewBoard 的儲存空間狀態。

項目	說明
Storage Manager (儲存空間管理器)	啟用後，儲存空間管理器將刪除已備份的相片和影片。
System（系統）	檢視系統檔案的總儲存空間。
Apps（應用程式）	檢視和管理應用程式使用的儲存空間。
Documents & Other （文件及其他）	檢視和管理文件資料夾。
Images（圖片）	檢視和管理圖片資料夾。
Trash（垃圾桶）	檢視和管理已移至垃圾桶的檔案。
Games（遊戲）	檢視和管理遊戲應用程式使用的儲存空間。
Audio（音訊）	檢視和管理音訊資料夾。
Videos（影片）	檢視和管理影片資料夾。

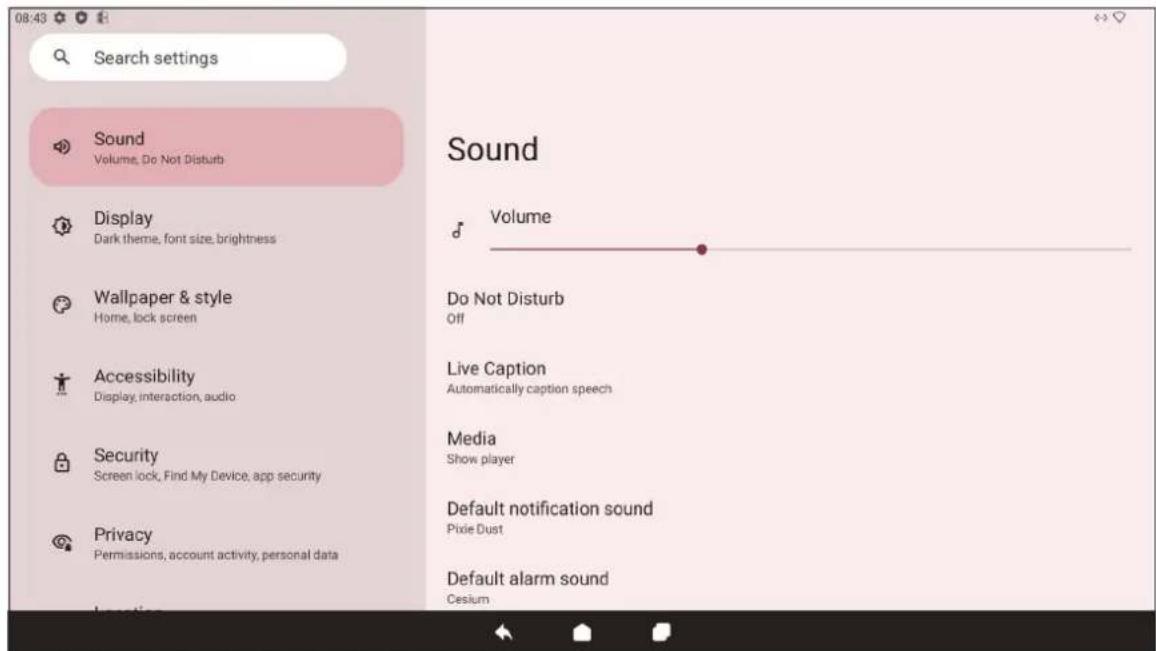

Sound（聲音）

調整音量並設定各種聲音偏好設定。

項目	說明
Volume（音量）	調整音量。
Do Not Disturb （勿擾）	設定開啟「勿擾」模式時的聲音偏好設定。
Live Caption （即時字幕）	啟用後，會自動上字幕
Media（媒體）	設定媒體播放器偏好設定。
Default Notification Sound （預設通知音效）	選擇通知的預設音效。
Default Alarm Sound （預設鬧鐘音效）	選擇鬧鐘的預設音效。
Screen Locking Sound （螢幕鎖定音效）	啟用後，鎖定 ViewBoard 的螢幕時將播放音效。
Touch Sounds （觸控音效）	啟用後，每次接收觸控輸入時，都會播放音效。

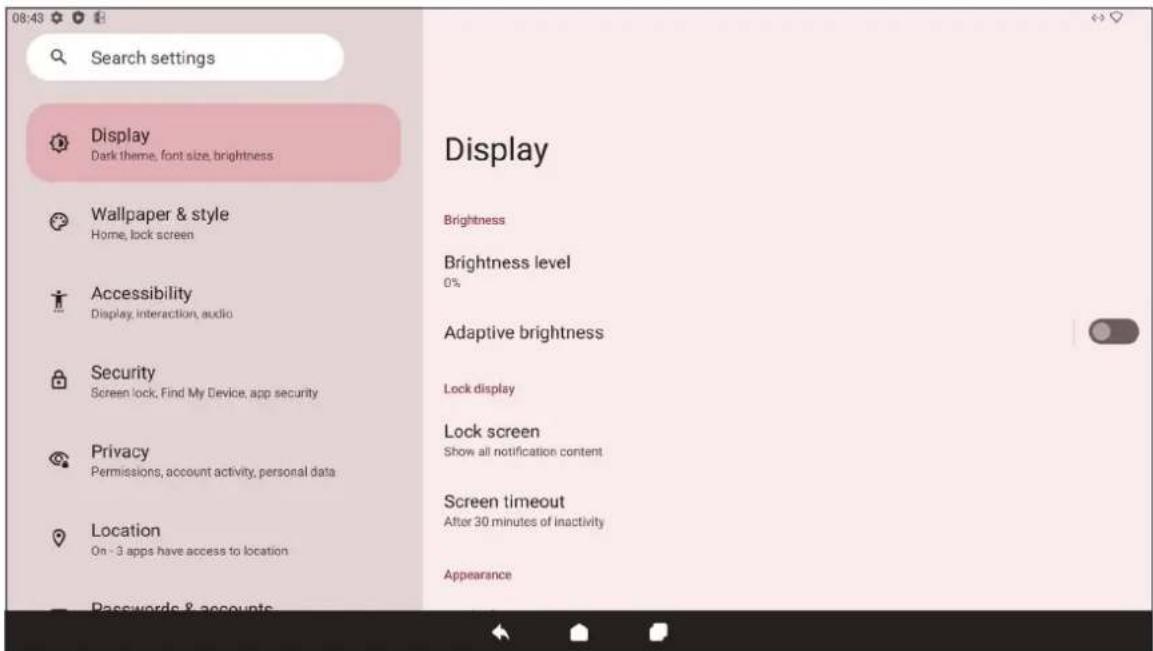

Display (顯示)

調整亮度、逾時、主題、HDMI CEC及其他顯示相關設定。

項目	說明
Brightness Level (亮度)	調整亮度。
Adaptive Brightness (自動調整亮度)	啟用後，將根據周圍區域的環境光，自動以動態方式調整亮度。
Lock Screen (鎖定畫面)	設定鎖定畫面偏好設定。
Screen Timeout (畫面逾時)	設定間置一段時間後，螢幕鎖定的時間。
Dark Theme (深色主題)	啟用後，較亮的預設背景顏色，將變成較暗的顏色。
Display Size and Text (顯示大小和文字)	調整整體顯示大小或只調整文字大小。
Screen Saver (螢幕保護程式)	啟用後，不使用 ViewBoard 時，將播放螢幕保護程式。
HDMI CEC	啟用後，HDMI CEC 可讓透過 HDMI 連接至 ViewBoard 的裝置，在 ViewBoard 開啟時自動開啟。
Wake Up by Active HDMI Input (透過使用中 HDMI輸入喚醒)	啟用後，如果 ViewBoard 處於待機模式，ViewBoard 顯示器將在透過 HDMI 連接至外部裝置時，「喚醒」並開啟。

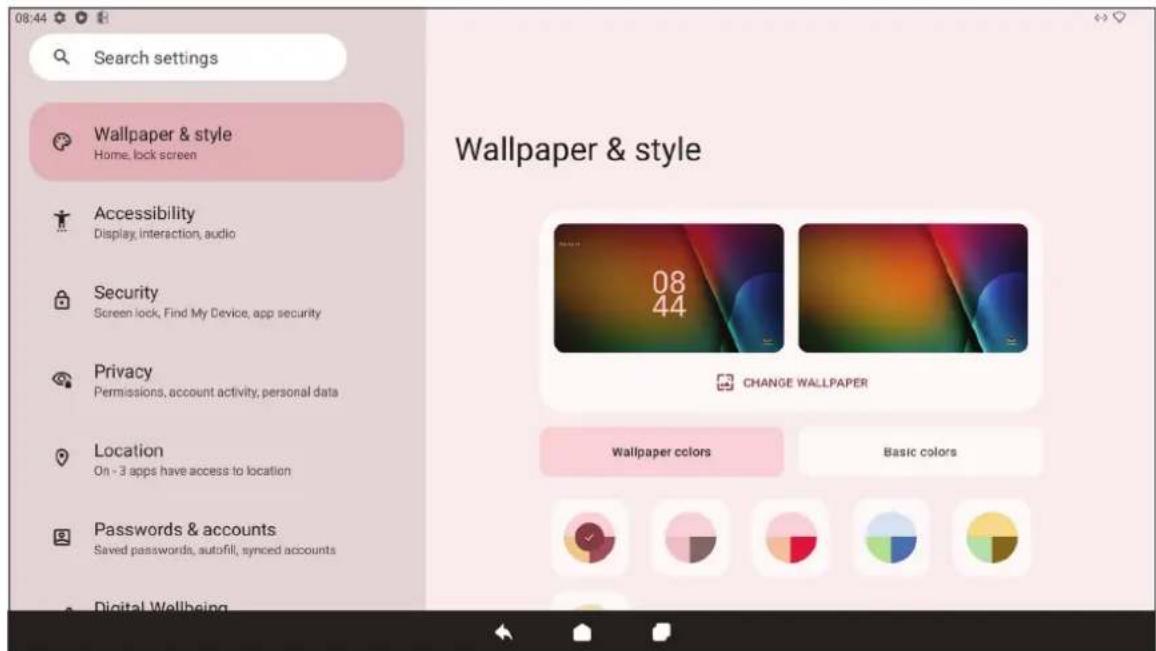

Wallpaper & Style (桌布和樣式)

調整和自訂ViewBoard的桌布、顏色和主題。

項目	說明
Change Wallpaper (變更桌布)	選擇背景桌布。
Wallpaper Colors (桌布顏色)	根據所選桌布選擇配色方案。
Basic Colors (基本顏色)	從多種選項中，選擇配色方案。
Dark Theme (深色主題)	啟用後，較亮的預設背景顏色，將變成較暗的顏色。

進階

檢視與調整多種系統設定。

Search

Wallpaper

Home, lock screen

Advanced

項目	說明
啟動器方案	請選擇方案A或方案B來設定首頁畫面佈局。
開機與關機	您可以設定裝置的開機與關機選項。
輸入來源	您可以調整輸入來源名稱、HDMI CEC功能及其他相關設定。
安全性設定	您可以設定_viewBoard或進階設定的密碼，或是管理從不明來源安裝應用程式的權限。

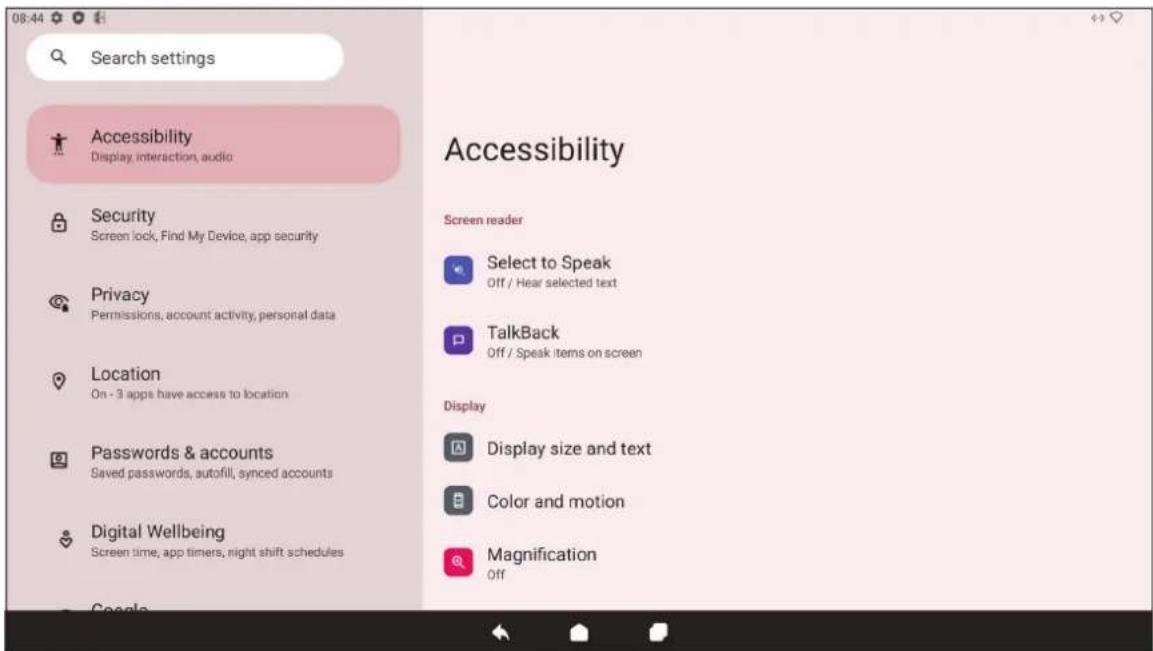

Accessibility (輔助工具)

檢視和調整各種可協助視覺、聽覺、言語或身體障礙者使用 ViewBoard 的工具。

項目	說明
Select to Speak (讀出所選項目)	啟用後，輕觸某些螢幕上的項目（例如文字或圖片）時，將大聲讀出或描述。
TalkBack	啟用後，將透過聲音描述裝置操作，因此可在不觀看螢幕的情況下使用。
Display Size and Text (顯示大小和文字)	調整整體顯示大小或只調整文字大小。
Color and Motion (色彩和運動)	套用色彩修正和反轉並放大滑鼠指標。
Magnification（放大）	放大畫面上的內容。
Accessibility Menu (輔助工具選單)	新增放大螢幕選單的捷徑，以控制裝置。
Switch Access (開關存取)	允許使用一或多個開關、鍵盤、控制器等控制裝置。
Timing Controls (時間控制)	調整要求操作的臨時訊息，顯示在畫面上的時間長度、啟用自動點按，以及調整輕觸並按住延遲時間。
System Controls (系統控制)	調整瀏覽系統的方式。
Live Caption (即時字幕)	設定即時字幕偏好設定。
Caption Preferences (字幕偏好設定)	啟用字幕並調整大小和樣式。
Audio Description (口述影像)	啟用後，將在支援的電影和節目中，提供畫面內容的聲音描述。
Hearing Aids (助聽器)	將助聽器連接至 ViewBoard 。
Audio Adjustment (音訊調整)	將音訊通道合併成單一單聲道。
Accessibility Shortcuts (輔助功能捷徑)	調整鎖定畫面上的捷徑設定和可用性。
Text-to-Speech Output (文字轉語音輸出)	設定後，可大聲讀出文字。

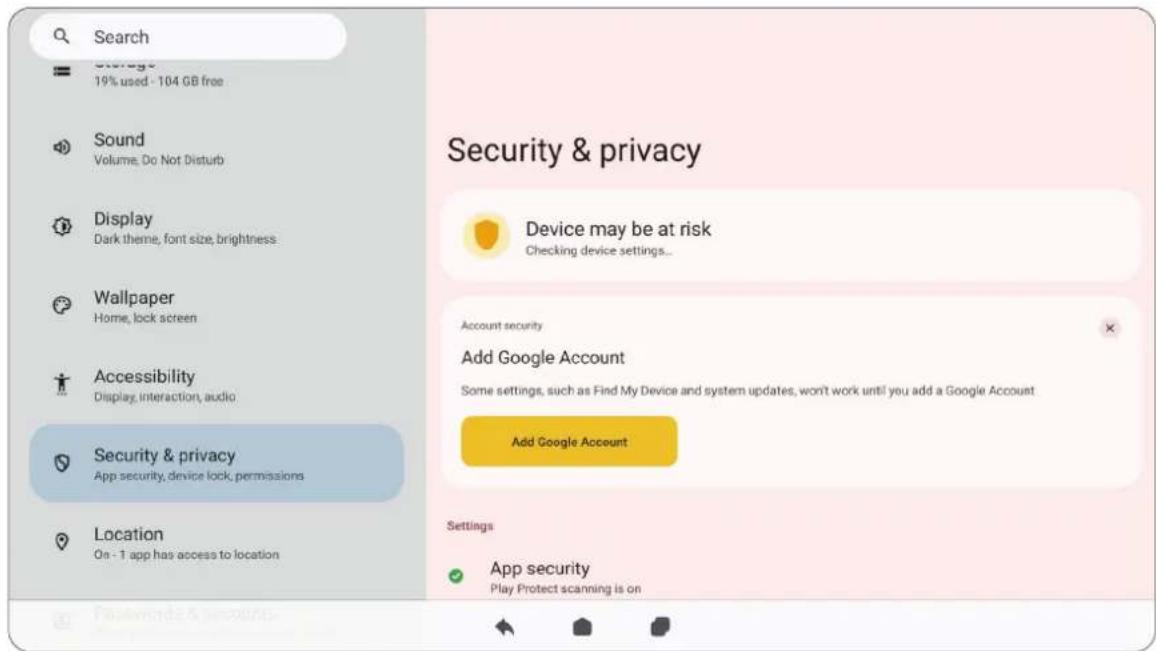

安全性與隱私權

您可以檢視並調整裝置的安全性與隱私權設定。

項目	說明
裝置可能存在風險	您的 ViewBoard 會定期掃描以確保其免受任何惡意行為的侵害。系統也會提供建議與操作，以提升整體的安全與隱私保護。
新增 Google 帳號	您可以新增、移除及管理連結到 ViewBoard 的 Google 帳號。
應用程式安全性	管理已安裝應用程式的權限。
裝置解鎖	設定解鎖或鎖定 ViewBoard 的偏好選項。
帳號安全性	管理 ViewBoard 上所有帳號的安全性權限。
尋找裝置	遠端定位您的 ViewBoard。
系統與更新	檢查系統與安全性更新。
隱私權	管理應用程式對您資料的存取權限 (例如：位置或相機權限等)。
更多安全性與隱私權	您可以檢視與調整裝置的安全性與隱私權設定。
更多安全性設定	您可以檢視與調整裝置的各項安全性相關設定。

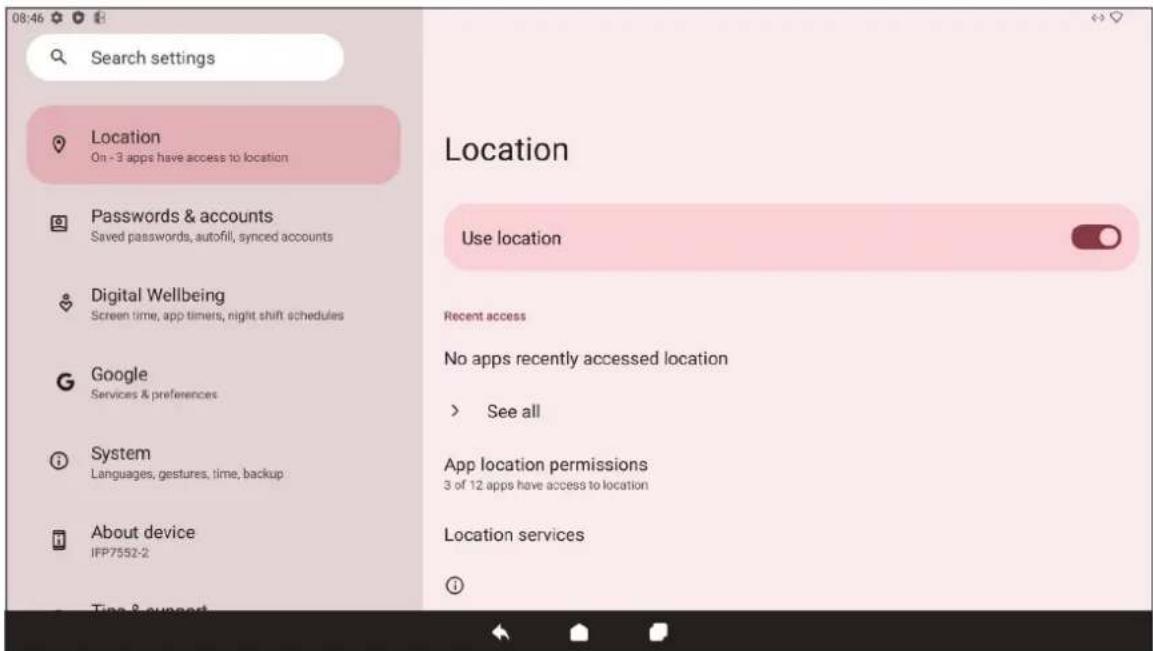

Location (位置)

檢視和管理位置設定。

項目	說明
Use Location (使用位置)	啟用後，應用程式將可存取裝置的位置。
Recent Access (最近存取)	檢視哪些應用程式最近曾存取裝置的位置。
App Location Permissions (應用程式位置權限)	檢視哪些應用程式有權存取裝置的位置。
Location Services (位置服務)	開啟/關閉與位置和位置準確性相關的各種警報、服務和掃描。

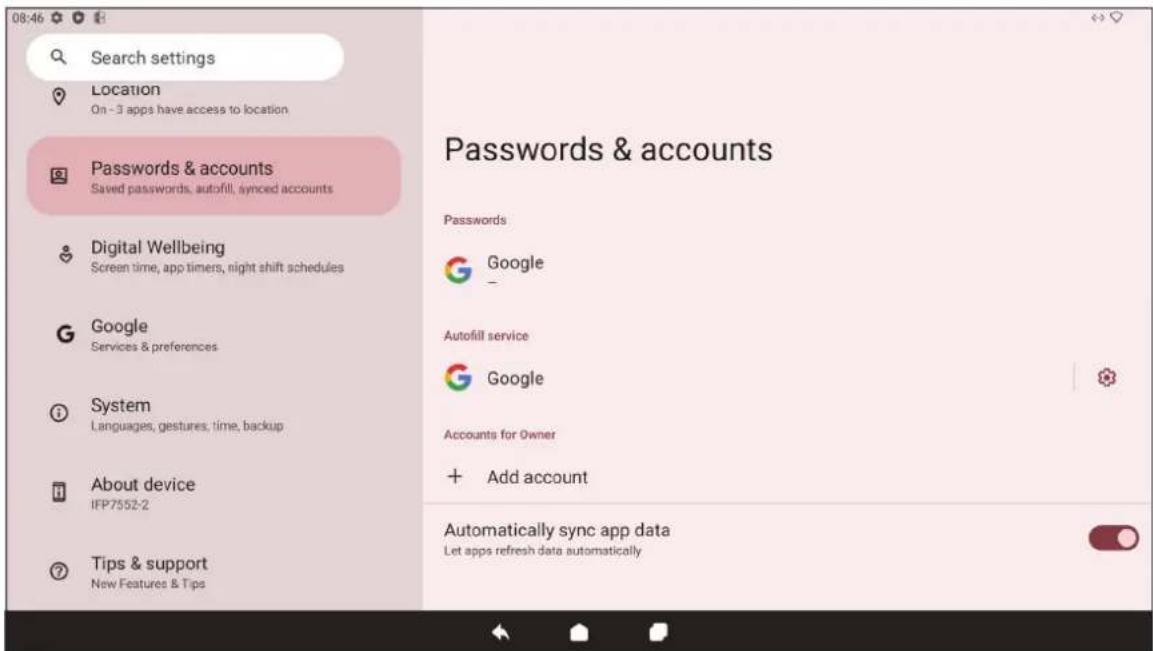

Passwords & Accounts (密碼和帳戶)

檢視已儲存密碼、選擇自動填入服務，以及新增帳戶。

項目	說明
Passwords (密碼)	檢視已儲存密碼。
autofill Service (自動填入服務)	選擇要使用哪些自動填入服務（如果有）。
Accounts for Owner (所有者帳戶)	新增或移除帳戶。
Automatically Sync App Data (自動同步應用程式 資料)	啟用後，應用程式可自動重新整理資料。

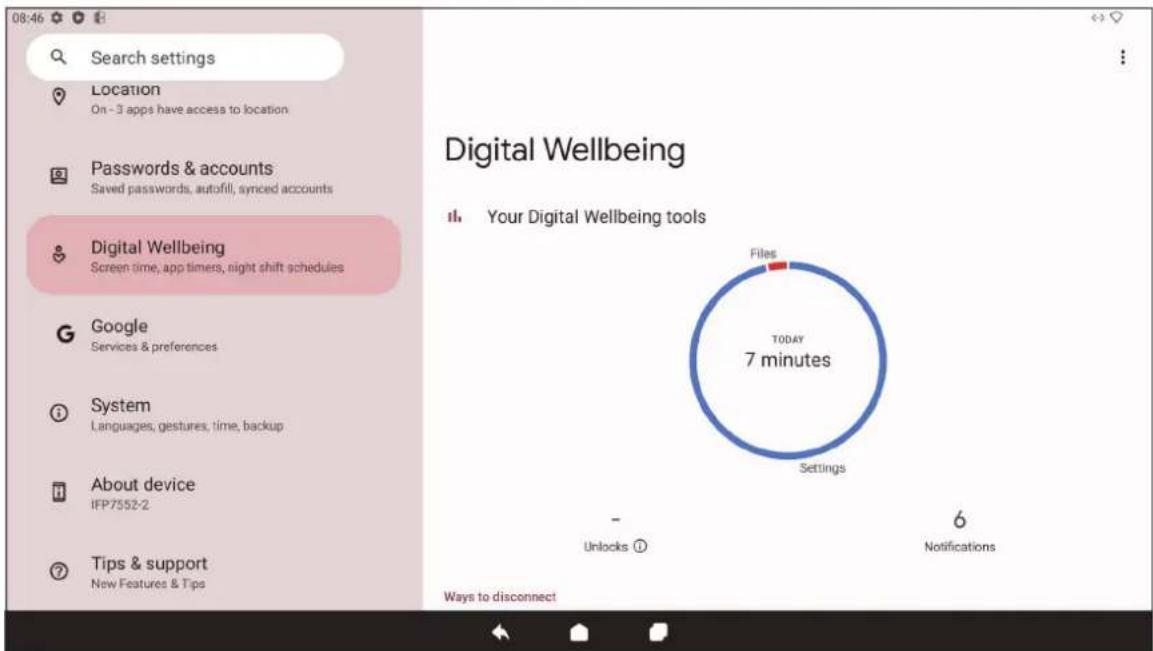

Digital Wellbeing (數位健康)

檢視 ViewBoard 的使用時間，並設定各種工具，以改善與裝置的平衡。

項目	說明
Your Digital Wellbeing Tools (數位健康工具)	裝置使用、解鎖和通知的簡要概覽。
Dashboard (儀表板)	檢視螢幕時間、通知數量和裝置解鎖數量。
Night Shift (夜班)	減少 ViewBoard 萬幕發出的藍光量。
Focus Mode (專注模式)	設定後，可暫停令人分心的應用程式並隱藏其通知。
Manage Notifications (管理通知)	檢視哪些應用程式可傳送通知。
Do Not Disturb (勿擾)	設定開啟「勿擾」模式時的通知偏好設定。

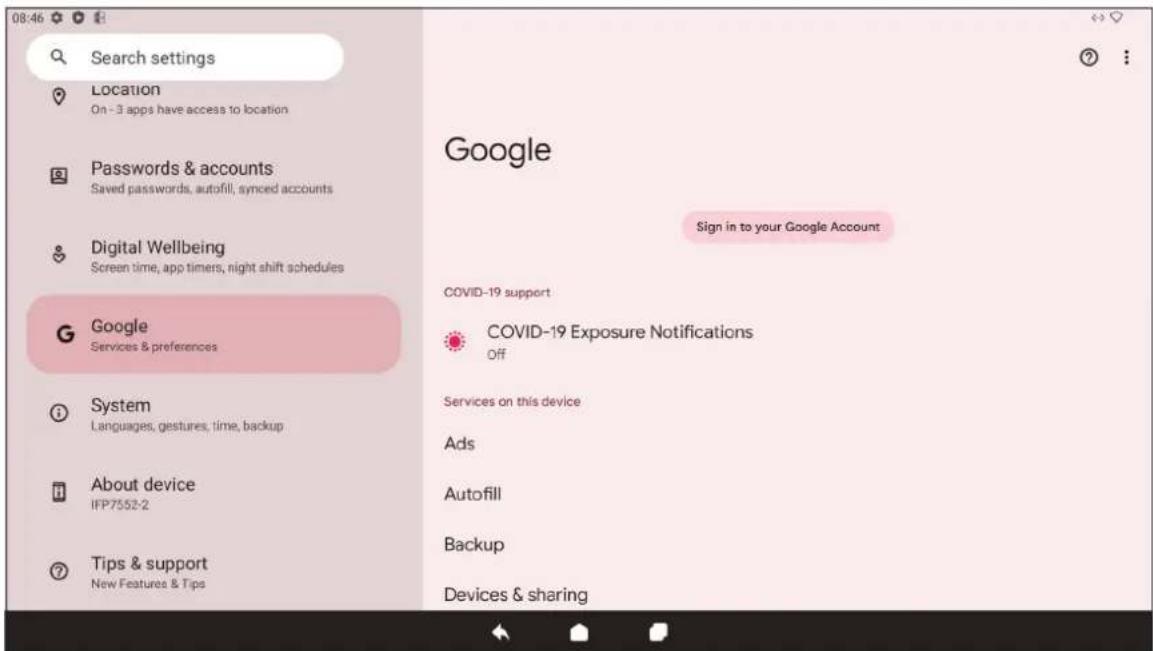

Google

檢視所有 Google 服務並設定偏好設定。

項目	說明
Ads（廣告）	管理廣告個人化。
Autofill（自動填入）	使用 Google 帳戶，可自動填入密碼及其他資訊。
Backup（備份）	使用 Google 帳戶備份裝置的資料。
Devices & Sharing （裝置與共用）	設定投射與裝置共用選項。
Find My Device （尋找我的裝置）	遠端定位 ViewBoard。
Parental Controls （家長控制）	使用 Google 的 Family Link 應用程式，設定家長控制。
Personalize Using Shared Data （使用分享的資料進行個人化）	允許或禁止 Google 使用已安裝應用程式的資料，進行診斷和建議。
Set Up & Restore （設定與還原）	設定鄰近裝置或工作設定檔。
Settings for Google Apps （Google 應用程式設定）	檢視 Google 應用程式的設定。

System (系統)

檢視和調整各種系統設定。

項目 說明
Languages & Input (語言和輸入)	選擇慣用語言和輸入法。
Loader Scheme (啟動器方案)	在方案A與方案B之間選擇，以設定首頁畫面配置。
Sidebar (側邊列)	調整側邊工具列設定。
Date & Time (日期與時間)	設定日期與時間。
Windows Ink	啟用和設定 Windows Ink 支援。
Display ID (顯示器 ID)	指派編號，以透過 RS-232/LAN 遥控顯示器。
Backup (備份)	使用 Google 帳戶備份裝置的資料。
ViewSonic System Update (ViewSonic 系統更新)	檢查是否有系統更新。
Multiple Users (多使用者)	檢視哪些人已登入以及可用的使用者登入。
Reset Options (重設選項)	將 ViewBoard 重設為出廠預設設定。

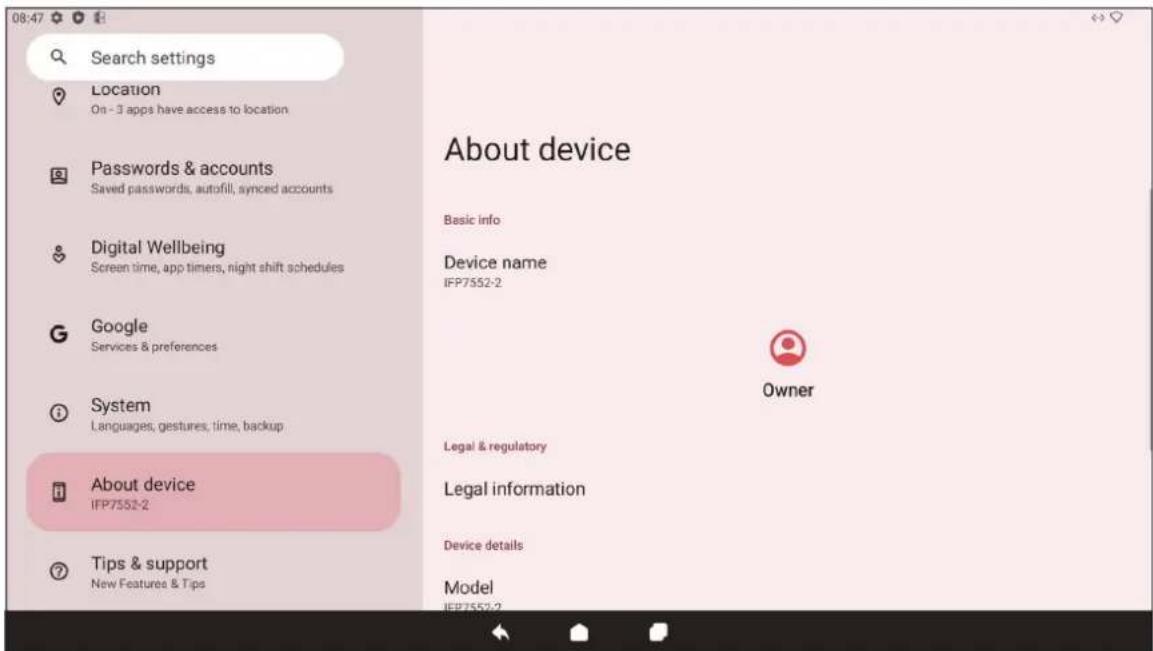

About Device (關於裝置)

檢視裝置資訊。

項目 說明
Device Name（裝置名稱）	檢視裝置名稱。
Legal Information （法律資訊）	檢視相關法律資訊。
Model（型號）	檢視 ViewBoard 型號。
Android Version （Android 版本）	檢視安裝的 Android 版本。
IP Address（IP 位址）	檢視 IP 位址。
Ethernet Address （乙太網路位址）	檢視乙太網路位址。
Wi-Fi MAC Address （Wi-Fi MAC 位址）	檢視 Wi-Fi MAC 位址。
Device Wi-Fi MAC Address （裝置 Wi-Fi MAC 位址）	檢視裝置 Wi-Fi MAC 位址。
Bluetooth Address （藍牙位址）	檢視藍牙位址。
Up Time（運作時間）	檢視裝置已運作多久。
Build Number（組建號碼）	檢視組建號碼。
Custom Build Number （自訂組建號碼）	檢視自訂組建號碼。

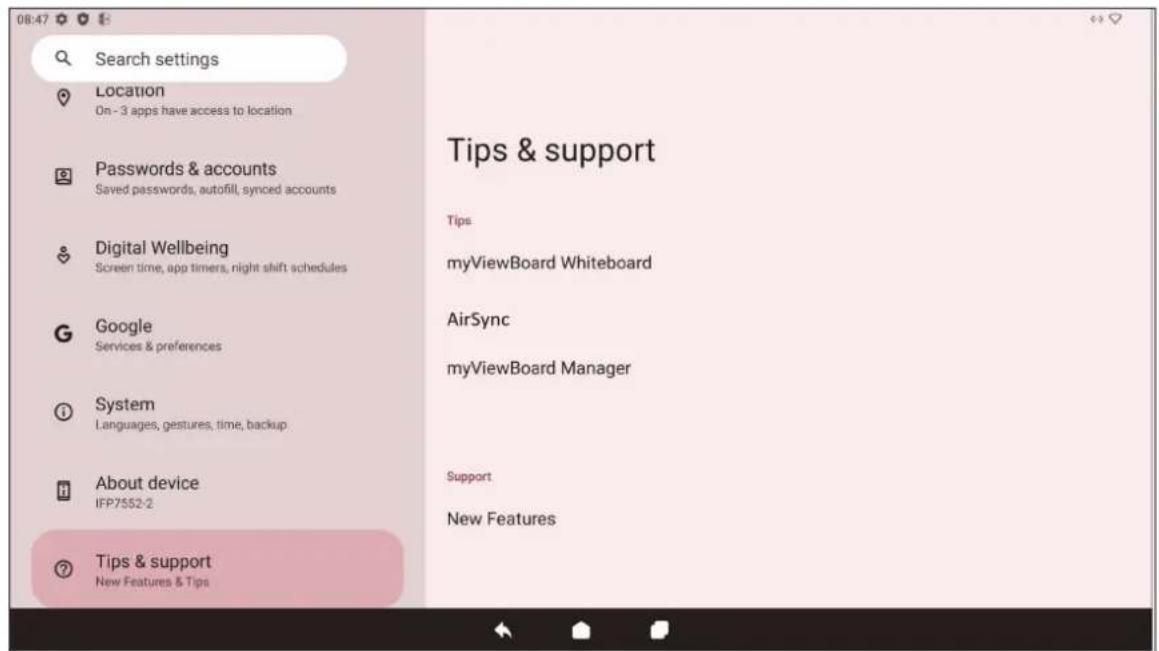

Tips & Support (提示與支援)

檢視新功能、提示並取得 myBoard Whiteboard、AirSync、myBoard Manager 應用程式的支援。

ViewBoard 設定選單樹狀結構

功能表 子功能表 選單選項
Network & Internet	Internet	Ethernet
		Wi-Fi
		Network Preferences	Turn on Wi-Fi automatically
			Notify for public networks
			Install certificates
			Wi-Fi Direct
			Saved Networks
		Non-carrier data usage
	Airplane Mode
	Hotspot & tethering	Wi-Fi hotspot	Use Wi-Fi hotspot
			Hotspot name
			Security	WPA2-Personal
				None
			Turn off hotspot automatically
			Extend compatibility
		USB tethering
		Bluetooth tethering
		Ethernet tethering
Network & Internet	Data Saver	Use Data Saver
		Unrestricted data
	VPN	Name
		Type	IKEv2
			IPSec RSA
		Server address
		IPSec identifier
		IPSec server certificate
		Proxy	None
			Manual	Proxy hostname
				Proxy port
		Username
		Password
		Always-on VPN
	Private DNS	Off
		Automatically
		Private DNS provider hostname	Enter hostname of DNS provider

要透過AirSync將螢幕分享到ViewBoard：

1. 在您要分享螢幕的 ViewBoard 上開啟 AirSync。
2. 在您要分享螢幕的裝置上，前往：https://airsync.net
   3.輸入您希望分享螢幕的ViewBoard的顯示代碼和一次性密碼。

備註：請注意，該密碼每30秒會更新一次。

myBoardManager

遠端管理多個ViewSonic裝置安裝。

設定裝置並安裝 myBoard Manager 後，即可將它們新增至實體，並從 Manager 網頁應用程式遠端加以管理。

備註：只有實體管理員可在登入後，從 myviewboard.com 操作。

新增装置

在要管理的装置上：

1. 下载並安裝 myBoard Manager。
   2.開啟myBoardManager並記下顯示的6位數PIN碼。

在 myviewboard.com 上的 myViewBoard Manager 網頁應用程式中：

1. 按一下 Add Device（新增装置）。
   2.輸入之前取得的6位數PIN碼。
2. 為裝置命名（如果適用）。
3. 按一下 Add（新增）。

備註：欲深入瞭解 myViewBoard Manager，請造訪：

Manager overview

myBoard Whiteboard

數位白板應用程式。

備註：欲深入瞭解 myViewBoard Whiteboard，請造訪：

項目 說明
←	移動	移動浮動工具列。
→	簡報模式	在簡報與準備模式之間切換。
←	從剪貼簿貼上	將目前的剪貼簿內容插入到畫布上。
→	上一頁	前往上一頁（如果畫布有多個頁面）。
→	下一頁	前往下一頁（如果畫布有多個頁面）。
→	新增頁面	新增畫布。
→	白板中的頁面	建立、選擇、重新排列、複製和刪除頁面。

主要工具列

項目 說明
	畫面擲取	擲取畫面、錄影和錄音。
	移動	選取並按住可將工具列移動至畫面的左側、右側或下方。
	檔案	開啟、儲存、匯出和列印白板檔案。
	魔術箱	將資源（圖片、影片、音樂等）匯入至白板。
	嵌入式瀏覽器	開啟內建瀏覽器以存取網際網路資源，可將資源拖曳到畫布上。
	無限畫布	拖曳即可移動畫布。用雙手放大/縮小。再次選取會顯示概覽。
	選擇	選取畫布上的物件、文字及其他元素。
	手寫筆	手寫工具和自訂選項。
	橡皮擦	擦除物件或清除頁面。
	形狀和線條	繪製形狀、箭頭以及新增表格。
T	文字和手寫	新增文字方塊。
←	復原	復原上一個動作。
→	取消復原	重做上一個動作。

背景管理

項目 說明
my	登入	登入 myViewBoard 帳戶。
	背景管理	變更畫布背景。
	FollowMe 設定	顯示上傳至雲端儲存帳戶的自訂圖片。
	調色盤	選擇純色或漸層色作為背景。
	預先安裝	選擇白板預先安裝的背景。
	myViewBoard 原稿	顯示透過 myViewBoard 建立的原始內容。
	本機硬碟	使用來自本機硬碟的圖片。

RS-232 通訊協定

本文件描述ViewSonicLFD與PC、或其他具RS-232通訊協定之控制單元間的RS-232介面通訊的硬體介面規格及軟體通訊協定。

通訊協定包含三個指令部分：

• Set 函数式
• Get 函式
• 遥控傳遞模式

備註：下文以「PC」代表所有可發送、或接收 RS-232 通訊協定指令的控制單元。

說明

RS-232 硬體規格

1.接頭類型：DSUB9接腳公頭（或 3.5mm 筒形接頭）
2.使用交越（空數據機）綫線進行連接
3. 接腳分配：

母DSUB9接腳

公DSUB9接腳

接腳 訊號 備註編號

1 NC
2 RXD輸入至顯示器
3 TXD從顯示器輸出
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC	提供+5V/2A電源給外部特定硬體鎖*3.0
外框 GND

3.5 mm 筒形接頭（有限空間的替代方案）

項目 訊號 備註

筆尖	TXD 從顯示器輸出
環	RXD 輸入至顯示器
套筒	GND

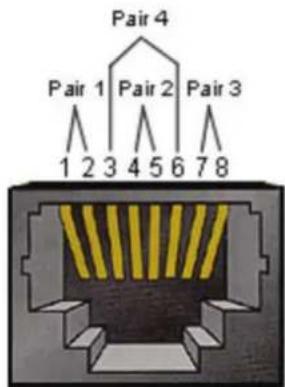

LAN硬體規格

1. 接頭類型：8P8C RJ45
2. 接腳分配：

接腳 編號	訊號	備註
1 TX+從顯示器輸出
2 TX-從顯示器輸出
3 RX+輸入至顯示器
4 BI_D3+適用於1G情況
5 BI_D3-適用於1G情況
6 RX-輸入至顯示器
7 BI_D4+適用於1G情況
8 BI_D4-適用於1G情況
外框 GND

RS232 通訊設定

• 鮑率選擇： 9600bps（固定）
  -資料位元： 8位元（固定）
  -同位： 無（固定）
• 停止位元： 1（固定）

LAN 通訊設定

-類型： 乙太網路
- 通訊協定： TCP/IP
-連接埠： 5000（固定）
- 跨子網路： 否
-登入認證： 否

指令訊息參考

PC發送至LFD指令封包，隨後是「CR」。每當PC發送控制命令至顯示器，顯示器反應如下：

1. 若正確收到訊息，則發送「+」(02Bh)，隨後是「CR」(00Dh)
   2.若未正確收到訊息，則發送「-」(02Dh)，隨後是「CR」(00Dh)

通訊協定

Set 函式清單

PC可以控制顯示器，進行特定操作。Set函式指令允許您透過RS-232連接埠，控制遠端站點的顯示器行為。Set函式封包格式由9個位元組組成。

Set 函数描述：

長度： 言息的總位元組，不包括「CR」

LFD ID 各個顯示器的識別碼（01~98；預設值為01）ID「99」表示對所有連接的顯示器套用設定指令。在此情況下，只有ID#1顯示器必須回覆。可以透過OSD選單為各個顯示器設定LFD ID。

指令類型 識別指令類型“s"（0x73h):設定指令“ ^+ " (0x2Bh):有效指令回覆“-”(0x2Dh):無效指令回覆

指令： 函式指令代碼：一個位元組ASCII代碼。

值[1~3]： 定義值的三個位元組ASCII。

CR 0x0D

Set 函式格式

發送：（指令類型 = s ）

名稱	長度 ID 指令類型			指令 Value1 Value2 Value3 CR
位元組計數	1個位元組	2個位元組	1個位元組 1	個位元組	1個位元組	1個位元組	1個位元組	1個位元組
位元組順序	1 2~3	4 5 6 7	8 9

回覆：（指令類型 = + 或「-」）

名稱 長度 ID		指令類型 CR
位元組 計數	1個 位元組	2個 位元組	1個位元組	1個位元組
位元組 順序	1	2~3	4	5

備註：PC套用指令至所有顯示器 (ID = 99) 時，只有#1裝置必須以 ID = 1 的名稱回覆。

範例1：針對顯示器 (#02) 將亮度設為 76，而此指令有效發送（十六進位格式）

名稱	長度	ID指令類型	指令	Value1	Value2	Value3	CR
Hex	0x38	0x30	0x73	0x24	0x30	0x37	0x36	0x0D
		0x32

回覆（十六進位格式）

名稱 長度 ID指令類型 CR
Hex	0x34	0x30 0x32	0x2B	0x0D

範例2：針對顯示器 (#02) 將亮度設為 75，而此指令無效發送（十六進位格式）

名稱	長度	ID	指令類型	指令	Value1	Value2	Value3	CR
Hex 0x38		0x30	0x73 0x24	0x30	0x37	0x35 0xD
		0x32

回覆（十六進位格式）

名稱 長度 ID 指令類型 CR
Hex	0x34	0x30 0x32	0x2D	0x0D

A. 基本函式

Set 函式	長度	ID	指令	指令		值範圍	註解
			類型 (ASCII)	代碼 ASCII	代碼 (十六進位)	(三個 ASCII 位元組)
電源開啟/關閉 (待機)	8s!21					000: STBY 001: 開啟	1.透過 LAN 控制進行電源開啟,可能只在特定模式下有效。如需詳細資訊,請參閱顯示器 UG。*3.1.1 2.可選擇「透過 MAC 位址進行 WOL」作為替代方案。*3.2.1
輸入選取 8s	“ 22					000: 電視 001: AV 002: S-Video 003: YPbPr 004: HDMI1 014: HDMI2 024: HDMI3 034: HDMI4 005: DVI 006: VGA1 016: VGA2 026: VGA3 007: 插槽式 PC (OPS/SDM)/HDBT 008: 內部記憶體 009: DP 00A: 嵌入/主要 (Android)	1.不需要 USB 2.如果是多個相同來源的情況,第二個數字用以指示延伸。 3.00A 的十六進位為30 30 41。
亮度 8s$	24					000 ~ 100 900: 亮度調低 (-1) 901: 亮度調高 (+1)*3.1.1
背光*3.2.0	8		A	B	42	000 ~ 100	1.用於主要模式由背光控制,其他來源由亮度控制的 Android 平台。 2.源自色彩校正。 *3.2.0
電源鎖定 8s	34					000: 解鎖 001: 鍁定	*請參閱附註
音量 8s5	35					000 ~ 100 900: 音量調低 (-1) 901: 音量調高 (+1)
靜音	8s6		36			000: 關閉 001: 開啟 (靜音)
按鈕鎖定 8s	38					000: 解鎖 001: 鍁定	*請參閱附註
選單鎖定 8s	3E					000: 解鎖 001: 鍁定	*請參閱附註
數字 *3.1.1	8		s	@	40	000~009
鍵盤 *3.1.1 8 s A 41	41					000: 上 001: 下 002: 左 003: 右 004: ENTER 005: 輸入 006: 選單/(退出) 007: 退出
遠端控制 8 s	8 42					000: 無效 001: 故用 002: 旁通	停用：RCU 將無功能 啟用：RCU 正常控制 旁通：顯示器將透過 RS232 连接埠，將 RC 代碼旁路至連接的裝置，但本身不會做出反應。
恢復預設值 8 s	~7E 000 恢復成出	廠設定

備註：

1. 鍵定模式下的行為

鎖定模式 行為
按鈕鎖定	1.鎖定前面板和RCU上的所有按鈕，「電源」除外 2.所有SET功能應可透過RS-232運作，即使是在RCU中有對應快速鍵的功能也一樣，例如靜音等等。
MENU 鍁定	1.鎖定前面板和RCU的「MENU」鍵 2.不應針對使用MENU組合鍵進入工廠和旅館模式的機型，封鎖這兩種模式。如果機型有任何限制，將另外指示替代方法。
POWER 鍁定	1.鎖定前面板和RCU上的「POWER」鍵。 2.SET_POWER開啟/關閉應可透過RS-232運作，但不表示在此情況下，將解除POWER鎖定。 3.無法透過在OSD設定中重設解鎖 4.電源鎖定時，將自動AC電源開啟 5.在電源鎖定下，裝置不會在沒有PC訊號時進入省電模式，也不會在15分鐘後，沒有其他視訊訊號時關閉。
遙控器停用 鍁定RCU按鍵，但讓前面板按鍵保持可用。

2. 透過 MAC 位址進行網路喚醒，作為 SET 電源開啟的替代方案

（長度 = 126 個位元組）

6個位元組	6個位元組 (#1)	6個位元組 (#2)	…	6個位元組 (#16)	24個位元組
0xFF FF … FF	MAC 位址	MAC 位址	…	MAC 位址	0x00 00 … 00

B. 選用函式

Set 函式	長度	ID	指令	指令		值範圍	註解
			類型 (ASCII)	代碼 ASCII	代碼 (十六進位)	(三個 ASCII 位元組)
對比 8s#2	000~100
銳利度 8s%	25 000~100
色彩 8s&	26 000	~100
色調 8s	'	27 000	~100
背光開啟關閉	8s{		29			000: 關閉 001: 開啟
色彩模式	8s}		29			000: 正常 001: 暖 002: 冷色調 003: 個人
環繞音效	8s-		2D			000: 關閉 001: 開啟
低音	8		s	.	2E	000~100
高音	8s/		2F 000~100
平衡	8		s	0	30	000~100	050 為中心
畫面尺寸	8s1		31			000: 全 (16:9) 001: 正常 (4:3) 002: 真實 (1:1) *3.1.0
OSD 語言	8s2		32			000: 英文 001: 法文 002: 西班牙文	可以擴充以提供更多 機型支援的語言
PIP 模式 8s9	39					000: 關閉 001: PIP(POP) 002: PBP
PIP 音音選擇	8		s	:	3A	000: Main 001: 次要
PIP 位置 8s		;	3B			000: 向上 001: 向下 002: 向左 003: 向右
PIP 輸入 8s7	37				*2.9	000: 電視 001: AV 002: S-Video 003: YPbPr 004: HDMI1 014: HDMI2 024: HDMI3 034: HDMI4 005: DVI 006: VGA1 016: VGA2 026: VGA3 007: 插槽式 PC (OPS/SDM)/HDBT 008: 內部記憶體 009: DP 00A: 嵌入/主要 (Android)	值範圍與 SET-輸入 選擇相同
並排模式 8s	P 50					000: 關閉 001: 開啟	(用於視訊牆)
並排補償 8s	Q 51					000: 關閉 001: 開啟	(用於視訊牆) 邊框寬度補償
並排 H by V 顯示器	8s R 52					01x~09x: H 0x1~0x9: V	(用於視訊牆) 1. 第二個數字對應 H 顯示器 2. 第三個數字對應 V 顯示器
並排位置 8s	S 53 001~025						(用於視訊牆) 將 Position# 的畫面複製到識別的顯示器
日期:年	8s V 56		Y17~Y99				最後2位數 (20)17~(20)99
日期:月 8s	V 56	M01~M12		2位數
日期:日 8s	V 56 D01~D31		2位數
時間:時 8s	W		57 H00~H23				24小時格式。 2位數。
時間:分	8		s	W	57	M00~M59	2位數
時間:秒	8		s	W	57	S00~S59	2位數

備註：

1. H 顯示器、V 顯示器和位置的並排定義

H顯示器
1	2	3	4	5
6	7	8	9	10
11	12	13	14	15
16	17	18	19	20
21	22	23	24	25

2.設定日期範例

日期：2017-3/15

發送：0x38303173565931370D("Y17")

發送：0x38303173564D30330D("M03")

發送：0x38303173564431350D("D15")

3. 設定時間範例

時間: 16:27:59

發送：0x38303173574831360D("H16")

發送：0x38303173574D32370D("M27")

發送：0x38303173575335390D("S59")

Get 函式清單

PC 可以詢問 LFD，以取得特定資訊。Get 函式封包格式由 9 個位元組組成，與 Set 函式封包結構相似。請注意，「值」位元組一律 = 000 。

Get 函式描述：

長度： 言息的總位元組，不包括「CR」。

TV/DS ID 各個 TV/DS 的識別碼（01~98；預設值為 01）。

指令類型 識別指令類型

“g”(0x67h)：Get指令

“r”（0x72h）：有效指令回覆

“-”(0x2Dh)：無效指令回覆

指令： 函式指令代碼：一個位元組ASCII代碼。

值 [1 3] ： 定義值的三個位元組ASCII。

CR 0x0D

Get 函式格式

發送：（指令類型 = g ）

名稱	長度	ID 指令類型	指令	Value1	Value2	Value3	CR
位元組 計數	1個位 元組	2個位 元組	1個位元組	1	個位元組	1個位 元組	1個位 元組	1個位 元組	1個位 元組	1個位 元組
位元組 順序	1 2~3	4 5 6 7	8 9

回覆：（指令類型 = 「r」或「-」）

若指令有效，則指令類型 = r

名稱	長度	ID 指令類型	指令	Value1	Value2	Value3	CR
位元組 計數	1個位 元組	2個位 元組	1個位元組	1	個位元組	1個位 元組	1個位 元組	1個位 元組	1個位 元組	1個位 元組
位元組 順序	1 2~3	4 5 6 7	8 9

若指令無效，則指令類型 = -

名稱	長度	ID	指令類型	CR
位元組 計數	1個 位元組	2個 位元組	1個位元組	1個位元組
位元組 順序	1	2~3	4	5

範例1：從TV-05取得亮度，而此指令有效。亮度值為67。

發送（十六進位格式）

名稱	長度	ID指令類型	指令	Value1	Value2	Value3	CR
Hex	0x38	0x30	0x67	0x62	0x30	0x30	0x30	0x0D
		0x35

回覆（十六進位格式）

名稱	長度	ID指令類型	指令	Value1	Value2	Value3	CR
Hex	0x38	0x30	0x72	0x62	0x30	0x36	0x37	0x0D
		0x35

範例2：從顯示器 (#05) 取得色彩，但此機型不支援色彩指令。

發送（十六進位格式）

名稱	長度	ID	指令類型	指令	Value1	Value2	Value3	CR
Hex 0x38		0x30 0x35	0x67 0x26	0x30 0x30	0x30 0xD

回覆（十六進位格式）

名稱	長度	ID	指令類型	CR
Hex	0x34	0x30 0x35	0x2D	0x0D

A. 基本函式

Get函式	長度	ID	指令	指令		回應範圍	註解
			類型 (ASCII)	代碼 ASCII	代碼 (十六進位)	(三個 ASCII 位元組)
Get-亮度 8gb	62000～100
Get-背光 *3.2.0 a	42000～100						1.用於主要模式由背光控制，其他來源由亮度控制的Android平台。 2.源自色彩校正。*3.2.0
Get-音量 8 gf	6000～100
Get-靜音 8 gg	67					000:關閉 001:開啟(靜音)
Get輸入選擇	8g		j 6A			000~ 100~	1.第一位數對應訊號偵測:0表示「無訊號」;1表示「偵測到訊號」 2.第二和第三位數:請參閱Set函式表
Get-電源狀態:ON/STBY	8g		l 6C			001:開啟 000:STBY
Get-遥控器S		gn 6E				000:無效 001:啟用 002:旁通	取得RCU模式狀態
Get-電源鎖定	8g o 6f					000:解鎖 001:鎖定
Get-按鈕鎖定	8g p 70					000:解鎖 001:鎖定
Get-選單鎖定	8		g	l	6C	000:解鎖 001:鎖定
Get-ACK	8		g	z	7A	000	此指令用以測試通訊連結
Get-溫度 8 g 0	30					000~100: 0~+100 度 C -01~99: -1~99 度 C
Get-運作時間 *3.2.0	8g 1 31		000				1.累計時數，以6位整數為單位(000,001~999,999)*3.2.0 2.軸體更新和出廠初始化時，無法重設*3.2.2 3.以新的32位元組格式回覆*3.2.0
Get-裝置名稱	8g 4 34		000				以新的32位元組格式回覆*3.2.0
Get-MAC位址	8g 5 35		000				(用於具備LAN的機型) 以新的32位元組格式回覆*3.2.0
Get-IP位址 *3.2.0	8		g	6	36	000	(用於具備LAN的機型) 以新的32位元組格式回覆*3.2.0
Get-序號 *3.2.0 8 g	37 000						以新的 32 位元組格式回覆 *3.2.0
Get-軸體版本 *3.2.0 8	g 8 38 000						以新的 32 位元組格式回覆 *3.2.0

備註：

1.取得運作時數範例

假設累計運作時數為123,456小時

發送：0x38303167313030300D(GetOperationhour)

回覆：0x32303172313132333435360000…00000D

2.取得裝置名稱範例

假設裝置名稱為CDE-5500

發送：0x38303167343030300D(Get Device Name)

回覆：0x32303172344344452D353530300000…00000D

假設裝置名稱為「NMP-302#1」

發送：0x38303167343030300D(Get Device Name)

回覆：0x32303172344E4D502D33303223310000…00000D

3.取得MAC位址範例

假設 MAC 位址為 00:11:22:aa:bb:cc

發送：0x38303167353030300D(GetMACadd)

回覆：0x3230317235303031313232616162626363000000000D

4.取得IP位址範例

假設IP位址為192.168.100.2

發送：0x38303167363030300D(Get IP address)

回覆：0x32303172363139322E3136382E3130302E320000…00000D

5.取得序號範例

假設序號為ABC180212345

發送：0x38303167373030300D(Get Serial number)

回覆：0x32303172374142433138303231323334350000…00000D

6.取得軻體版本範例

假設韻體版本為3.02.001

發送：0x38303167383030300D(GetFWversion)

回覆：0x3230317238332E30322E3030310000…00000D

B. 選用函式

Get 函式	長度	ID	指令	指令		回應範圍	註解
			類型 (ASCII)	代碼 ASCII	代碼 (十六進位)	(三個 ASCII 位元組)
Get-對比 8 ga	61000～100
Get-銳利度 8 gc	63000～100
Get-色彩 8 gd	64000～100
Get-色調 8 ge	65000～100
Get-背光開啟_關閉	8 gh68					000: 關閉 001: 開啟
Get-PIP 模式	8		g	t	74	000: 關閉 001: PIP (POP) 002: PBP
Get-PIP 輸入	8		g	u	75	000～	請參閱 Set-輸入選擇
Get-並排模式	8 gv76					000: 關閉 001: 開啟	(用於視訊牆)
Get-並排補償	8		g	w	77	000: 關閉 001: 開啟	(用於視訊牆) 邊框寬度補償
Get-並排 H by V 顯示器	8 gx78					01x~09x: H 顯示器 0x1~0x9: V 顯示器	(用於視訊牆) 1. 第二個數字對應 H 顯示器 2. 第三個數字對應 V 顯示器
Get-並排位置	8 gy79					000: 關閉 001~025	(用於視訊牆) 將 Position# 的畫面複製到識別的顯示器
Get-日期:年	8 g 2 32		Y00~Y00				最後 2 位數 (20)17~(20)99
Get-日期:月	8		g	2	32	M00~M00	2 位數
Get-日期:日	8		g	2	32	D00~M00	2 位數
Get-時間:時	8 g 3 33		H00~H00				24 小時格式。 2 位數
Get-時間:分	8		g	3	33	M00~M00	2 位數
Get-時間:秒	8		g	3	33	S00~S00	2 位數

備註：

1.取得日期範例

假設display#01的目前日期如下：

日期：2017-3/15

發送：0x38303167325930300D(Get Date:Year)

回覆：0x38303172325931370D("Y17")

發送：0x38303167324D30300D(Get Date:Month)

回覆：0x38303172324D30330D("M03")

發送：0x38303167324430300D(Get Date:Day)

回覆：0x38303172324431350D("D15")

2.取得時間範例

假設display#01的目前時間如下：

時間: 16:27:59

發送：0x38303167334830300D(Get Time:Hour)

回覆：0x38303172334831360D("H16")

發送：0x38303167334D30300D(GetTime:Min)

回覆：0x38303172334D32370D("M27")

發送：0x38303167335330300D(GetTime:Sec)

回覆：0x38303172335335390D("S59")

3.取得RS232版本範例

假設版本為3.0.1

發送：0x38303167363030300D(GetRS232version)

回覆：0x38303172363330310D("301")

c. 自動回覆 *3.2.1

顯示器會在使用者透過任一方式變更下列資料/狀態時，自動發出更新後的資料/狀態，而不必從主機取得查詢，方式例如：遙控器、前按鍵或觸控螢幕。

·電源開啟/關閉
-輸入選取
·亮度
- 背光
·音量
- 靜音開啟/關閉

遥控傳遞模式

電腦將顯示器設為遙控傳遞模式時，顯示器將傳送7位元組封包（隨後是「CR」），以回應遙控器(RCU)按鈕啟用。在此模式下，遙控器不影響顯示器功能。例如：「Volume+」不會改變顯示器的音量，而是透過RS-232連接埠，只發送「Volume+」代碼至PC。

IR 傅遞函式格式

回覆：(指令類型=「p」)

名稱	長度 ID 指令類型			RCU Code1 (MSB)	RCU Code2 (LSB)	CR
位元組 計數	1個 位元組	2個 位元組	1個位元組	1個位元組	1個位元組	1個位元組
位元組 順序	1 2~3	4 5 6 7

範例 1：針對顯示器 (#5) 按下「VOL+」鍵時的遙控傳遞發送（十六進位格式）

名稱	長度	ID 指令類型		RCU Code1 (MSB)	RCU Code2 (LSB)	CR
Hex	0x36	0x30 0x35	0x70 0x31	0x30	0x0D

按鍵	代碼 (十六進位)	基本 *3.1.1	選用 *3.1.1
1	01 V
2	02 V
3	03 V
4	04 V
5	05 V
6	06 V
7	07 V
8	08 V
9	09 V
0	0A	V
-	0B		V
重新叫用（最後）	0C		V
資訊（顯示）	0D		V
	0E
長寬比（縮放、大小）	0F		V
音量調高（+）	10 V
音量調低（-）	11 V
靜音 12V
频道/上一頁(+) /亮度+13V
频道/下一頁(-)/亮度-14V
電源 15V
來源 (輸入) 16V
	17
	18
睡眠 19V
選單 1AV
向上 1BV
向下 1CV
向左(-) 1DV
向右(+) 1EV
確定 (輸入、設定) 1FV
退出 20V
	21
	22
	23
	24
	25
	26
	27
	28
	29
	2A
	2B
紅色 F1 (F1) 2C
綠色 F2 (F2) 2D
黃色 F3 (F3)	2E
藍色 F4 (F4)	2F

備註：

1. 此 IR 傳遞代碼與 RCU 按鍵代碼不同。
2. IR 傳遞模式下的 POWER 鍵，特殊控制序列。
   2-1. 顯示器關閉並接收 IR POWER 代碼時：顯示器將自動開啟，然後透過 RS-232 將 POWER 代碼轉送至主機。
   2-2.顯示器開啟並接收 IR POWER 代碼時：顯示器將透過 RS-232 將 POWER 代碼轉送至主機，然後自動關閉。
   2-3. SET-Power Lock 前用時，顯示器不會回應 POWER 鍵按壓。
3. 按住按鍵時，VOLUME UP 和 VOLUME DOWN 代碼將重複輸出。

附錄

顯示模式

DisplayPort

解析度 更新率 (@)
640 x 480 60, 67,	72 Hz
800 x 600 56, 60,	72, 75 Hz
832 x 624 75 Hz
1024 x 768 60, 70,	75 Hz
1152 x 864 75 Hz
1152 x 870 75 Hz
1280 x 720 60 Hz
1280 x 960 60 Hz
1280 x 1024 60, 75	Hz
1360 x 768 60, 85	Hz
1366 x 768 60 Hz
1440 x 900 60 Hz
1600 x 1200 60 Hz
1680 x 1050 60 Hz
1920 x 1080 60 Hz
1920 x 1200 60 Hz
3840 x 2160 25, 30,	50, 60 Hz
640 x 480 60, 67,	72, 75 Hz
800 x 600 56, 60,	72, 75 Hz
832 x 624 75 Hz
1024 x 768 60, 70,	75 Hz
1152 x 864 75 Hz
1152 x 870 75 Hz
1280 x 720 60 Hz
1280 x 960 60 Hz
1280 x 1024 60, 75	Hz
1360 x 768 60, 85	Hz
1366 x 768 60 Hz
1440 x 900 60 Hz
1600 x 1200 60 Hz
1680 x 1050 60 Hz
1920 x 1080 60 Hz
1920 x 1200 60 Hz
3840 x 2160 25, 30,	50, 60 Hz

USB Type C

解析度 更新率 (@)
640 x 480 60, 67,	72 Hz
800 x 600 56, 60,	72, 75 Hz
832 x 624 75 Hz
1024 x 768 60, 70,	75 Hz
1152 x 864 75 Hz
1152 x 870 75 Hz
1280 x 720 60 Hz
1280 x 960 60 Hz
1280 x 1024 60, 75	Hz
1360 x 768 60, 85	Hz
1366 x 768 60 Hz
1440 x 900 60 Hz
1600 x 1200 60 Hz
1680 x 1050 60 Hz
1920 x 1080 60 Hz
1920 x 1200 60 Hz
3840 x 2160 25, 30,	50, 60 Hz
1152 x 864 75 Hz
1152 x 870 75 Hz
1280 x 720 60 Hz
1280 x 960 60 Hz
1280 x 1024 60, 75	Hz
1360 x 768 60, 85	Hz
1366 x 768 60 Hz
1440 x 900 60 Hz
1600 x 1200 60 Hz
1680 x 1050 60 Hz
1920 x 1080 60 Hz
1920 x 1200 60 Hz

HDMI輸出

解析度 更新率 (@)
720 x 480 60 Hz
1920 x 1080 60 Hz
3840 x 2160 60 Hz

疑难排解

本節說明使用 ViewBoard 時，可能遇到的常見問題。

問題 可能解決方法
遙控器無效	1.檢查是否有物體阻礙顯示器的遙控器接收器。 2.檢查遙控器的電池是否正確安裝。 3.檢查電池是否需要更換。
裝置意外關閉	1.檢查睡眠模式是否啟用。 2.檢查所在地區是否停電。 3.開啟顯示屏，檢查問題是否在於訊號和控制系統。

PC模式

問題 可能解決方法
無PC訊號	1. 檢查顯示器設定。 2. 檢查顯示器解析度。 3. 使用OSD選單調整垂直和水平（同步）設定。
背景條紋	1. 選擇自動調整。 2. 調整時脈和相位。
不支援的格式	1. 選擇自動調整。 2. 調整時脈和相位設定。

觸控功能

問題 可能解決方法
觸控功能無效	1. 檢查驅動程式是否正確安裝。 2. 重新安裝驅動程式。 3. 檢查設定並對齊。 4. 檢查觸控筆是否正常運作。

影像未正常運作

問題 可能解決方法
沒有影像/沒有聲音	1. 檢查電源狀態。 2. 檢查訊號線。 3. 檢查內部 PC 是否正確安裝。
影像不清楚或切入和切出	1. 檢查訊號線。 2. 檢查其他電子產品是否干擾訊號。
畫質不佳	1. 在選單中調整色度、亮度和對比設定。 2. 檢查訊號線。

聲音未正常運作

問題 可能解決方法
沒有聲音	1. 按靜音／解除靜音按鈕。 2. 調整音量。 3. 檢查音訊線。
只有一個揚聲器	1. 在選單中調整聲音平衡。 2. 檢查電腦的聲音控制面板設定。 3. 檢查音訊線。

維護

一般注意事項

·確定裝置已關閉，且已從電源插座上拔下電源線。
- 切勿將任何液體直接噴灑、或倒在螢幕或外殼上。
- 小心操作裝置，因為深色裝置如果磨損，痕跡可能會比淺色裝置更明顯。
·請勿長時間持續使用系統。

清潔螢幕

·用乾淨、柔軟的無棉絮布擦拭螢幕。如此可去除灰塵及其他微粒。
- 如果螢幕還是不乾淨，請用乾淨、柔軟的無棉絮布沾取少量不含氨、不含酒精的玻璃清潔劑；然後擦拭螢幕。

清潔外殼

• 使用軟的乾布。
• 如果外殼仍然不乾淨，請用乾淨、柔軟的無棉絮布，沾取少量不含氨、不含酒精的中性非研磨清潔劑，然後擦拭表面。

免责聲明

• ViewSonic®不建議在顯示器螢幕或外殼上，使用任何含氨或酒精的清潔劑。已知某些化學清潔劑，會損壞裝置的螢幕及/或外殼。
• ViewSonic®對使用任何含氨或酒精的清潔劑所造成的損壞，概不負責。

備註：如果玻璃與面板之間出現凝結，請讓顯示器保持開啓，直到水分消失。

法規和服務資訊

法規符合性資訊

本節說明關於法規的所有相關要求和聲明。確認的對應應用，應參考裝置上的銘牌標籤和相關標記。

FCC符合性聲明

本設備符合FCC規則第15部分的規定。操作時有以下兩種情況：(1)本裝置不會造成有害的干擾，以及(2)本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。本設備已通過測試並符合FCC規則第15部分，有關B級數位裝置的規定。

這些限制旨在提供合理的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電頻率能量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，並不保證在特定安裝方式下，不會產生干擾。在住宅區中運作本設備亦可能造成有害干擾，在這種情況下，使用者會被要求採用以下一種或多種方法改善干擾的情形。

• 重新調整或放置接收天線。
  ·增加設備與無線接收設備的距離。
• 將本設備連接到與接收器不同的電源插座上。
  ·請向經銷商或具有經驗的無線電／電視技術人員請求幫助。

警告：進行任何本手冊未明確核准的變更或修改，可能使您沒有權利操作本產品。

加拿大工業部聲明

CANICES(B)/NMB(B)

CE歐洲國家聲明

右側所示的符號符合《廢電子電機設備指令2012/19/EU(WEEE)》之規定。此符號表示不得將設備視為未分類都市廢棄物棄置，而是必須依照當地法律使用回收和收集系統。

限用物質含有情況標示

本產品係根據歐洲議會與理事會限制電力電子設備使用某些危害物質（RoHS2指令）之指令2011/65/EU設計與製造，並符合歐盟技術協調委員會(TAC)規定的最大濃度值，如下所示：

上述某些產品元件在 RoHS2 指令附錄 III 下得以免除，如下所述：

• 鉛含量達 4% 的銅合金。
• 高熔點型焊料中的鉛（即鉛含量 85% 以上的鉛合金）。
• 電容器（例如壓電裝置）玻璃、或非介電陶瓷或玻璃、或陶瓷基複合材中的含鉛電力電子元件。
• 額定電壓 125V AC 或 250V DC 以上電容器中的介電陶瓷所含的鉛。

警告使用者：

使用過度恐傷害視力。

(1).使用30分鐘請休息10分鐘。
(2). 2歲以下幼兒避免看螢幕，2歲以上每天看螢幕不要超過1小時。

ENERGY STAR 聲明

ENERGY STAR是美國環保署自願性計畫，協助企業和個人透過卓越的能源效率省錢並保護氣候。獲得ENERGY STAR的產品符合美國環保署制定的嚴格能源效率標準或要求，可防止溫室氣體排放。

作為 ENERGY STAR 合作夥伴，ViewSonic 決定遵守 ENERGY STAR 準則，並在所有通過認證的機型上，標示 ENERGY STAR 標誌。

以下標誌出現在所有通過ENERGY STAR認證的機型上：

備註：電源管理功能可在產品不使用時，大幅降低能耗。電源管理讓裝置在經過一定的閒置時間後，自動進入低功率「睡眠」模式。電源管理功能也會在與主機電腦中斷連接後的5分鐘內，進入睡眠模式或關閉模式。請注意，對能源設定所做的任何變更，都會增加能耗。

印度危害物質限制

危害物質限制聲明（印度）。本產品符合「2011年印度電子廢棄物規則」，禁止使用含量超過 0.1% 的鉛、汞、六價鉻、多溴聯苯、或多溴二苯醚和含量超過 0.01% 的鎘，規則附表2中規定的豁免除外。

產品壽命結束時的產品棄置

ViewSonic® 尊重環境，致力於綠色工作和生活。感謝您參與 Smarter, Greener Computing。請造訪 ViewSonic® 网站深入瞭解。

美國和加拿大：

針對歐盟使用者，如果本產品遇到任何安全/事故問題，請聯絡我們：

ViewSonic Europe Limited

Haaksbergweg 75

1101 BR Amsterdam

Netherlands

[phone]

[e-mail]

Macintosh 和 Power Macintosh 是 Apple Inc. 的註冊商標。

Microsoft、Windows 和 Windows 標誌是 Microsoft Corporation 在美國及其他國家的註冊商標。

ViewSonic®、三隻鳥標誌是 ViewSonic® Corporation 的註冊商標。

VESA是Video Electronics Standards Association的註冊商標。DPMS、DisplayPort及DDC是VESA的商標。

ENERGY STAR®是美國環境保護局(EPA)的註冊商標。

ENERGY STAR® 合作夥伴 ViewSonic® Corporation 確定本產品符合 ENERGY STAR®能源效率準則。

免責聲明：對於本文所述之技術或編輯錯誤或疏失，或對於因本文件提供之說明而導致偶發或伴隨之損壞，ViewSonic®Corporation概不負責。

為持續改善產品，ViewSonic®Corporation有權變更產品規格，恕不另行通知。
本文件內資訊可能會另行變更，而不另行通知。

未經ViewSonic®Corporation事先書面許可，不得以任何方式複製、翻印或傳輸本文件任何部分做任何用途。

客户服务

關於技術支援或產品服務，請參照下表或洽詢經銷商。

備註：需要產品序號。

國家/地區 网站: 國家/地區 网站:
亞太地區和非洲
Australia	www.viewsonic.com.au/	Bangladesh	www.viewsonic.com/bd/
中国 (China)	www.viewsonic.com.cn	香港 (繁體中文)	www.viewsonic.com/hk/
Hong Kong (English)	www.viewsonic.com/hk-en/	India	www.viewsonic.com/in/
Indonesia	www.viewsonic.com/id/	Israel	www.viewsonic.com/il/
日本 (Japan)	www.viewsonic.com/jp/	Korea	www.viewsonic.com/kr/
Malaysia	www.viewsonic.com/my/	Middle East	www.viewsonic.com/me/
Myanmar	www.viewsonic.com/mm/	Nepal	www.viewsonic.com/np/
New Zealand	www.viewsonic.com/nz/	Pakistan	www.viewsonic.com/pk/
Philippines	www.viewsonic.com/ph/	Singapore	www.viewsonic.com/sg/
臺灣 (Taiwan)	www.viewsonic.com/tw/	菲律賓語	www.viewsonic.com/th/
Viète Nam	www.viewsonic.com/vn/	South Africa & Mauritius	www.viewsonic.com/za/
美洲
United States	www.viewsonic.com/us	Canada	www.viewsonic.com/us
Latin America	www.viewsonic.com/la
歐洲
Europe	www.viewsonic.com/eu/	France	www.viewsonic.com/fr/
Deutschland	www.viewsonic.com/de/	Казанstein	www.viewsonic.com/kz/
Russie	www.viewsonic.com/ru/	ЕрANA	www.viewsonic.com/es/
Türkije	www.viewsonic.com/tr/	Украïna	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

有限保固

ViewSonic® 智慧型白板

保固範圍：

ViewSonic® 保證其產品在保固期内，無材料和做工瑕疵。如果產品在保固期内，經證明有材料或做工瑕疵，ViewSonic® 將自行斟酌修復產品或以同型產品替換，此為唯一補救辦法。替換產品或零件可能包含重新製造、或整修的零件或組件。維修或替換裝置或零件，視客戶的原始有限保固剩下的時間而定，保固期不延長。ViewSonic® 不對產品隨附或客戶安裝的任何第三方軟體、安裝任何未經授權的硬體零件或元件（例如投影機燈泡），提供擔保。（請參閱：「不在保固範圍內的事項」一節）。

保固保障對象：

此保固僅對第一購買者有效。

不在保固範圍內的事項：

• 任何序號被損毀、塗改或擦除的產品。
• 由於以下原因造成的產品損壞、損傷或故障：

意外事故、操作失當、疏忽、火災、水災、閃電或其他自然災害、未經授權的產品修改、或未遵循產品提供的說明，而造成的損壞。

》被未經ViewSonic®授權的任何個人修復或嘗試修復過。
任何程式、資料或卸除式儲存媒體的損壞或遺失。
》正常磨損。
搬運或安裝產品造成的損壞。

• 維修或更換期間發生的軟體或資料遺失。
• 由於運輸造成的損壞。
  ·產品以外的原因，例如電源波動或故障。
• 使用不符合 ViewSonic 規格的供應品或零件。
• 擁有者未依照使用指南所述執行定期產品維護。
  ·與產品缺陷無關的其他原因所致。
• 長時間顯示的靜態（非移動）影像造成的損壞（又稱為影像烙印）。
• 軟體一產品隨附或客戶安裝的任何第三方軟體。
• 硬體/配件/零件/元件一安裝任何未經授權的硬體、配件、消耗品或元件（例如投影機燈泡）。
• 透過產品使用指南所述的不當清潔，損壞或濫用顯示器表面上的塗層。
• 拆卸、安裝和設定服務費用，包括產品的壁掛式安裝。

如何獲得服務：

• 欲瞭解如何在保固期内獲得服務，請聯繫 ViewSonic® 客戶支援（請參閱「客戶服務」頁）。您必須提供產品序號。
• 若要獲得保固服務，您必須提供：(a) 標有日期的原始購買單據、(b) 您的姓名、(c) 您的住址、(d) 問題說明、(e) 產品序號。
• 以預付運費的方式，將產品裝在原包裝箱內送到或運至 ViewSonic® 授權服務中心或 ViewSonic®。
• 如需其他資訊或離您最近的 ViewSonic® 服務中心名稱，請聯繫 ViewSonic®。

損失免責條款：

ViewSonic不做任何超出本文所含描述的明示或默示保證，包括適銷性和特定用途適用性的默示保證。

ViewSonic將不負責承擔：

ViewSonic的責任僅限於負擔產品的維修或更換成本。ViewSonic®對以下情況概不負責：

·由於本產品缺陷導致的任何財產損失、由於本產品使用不便導致的損失、使用本產品導致的損失、時間損失、利潤損失、商業機會損失、商譽損失、業務關係損失、其他商業損失，即便已被提醒會造成這樣的損失也不負責。
- 任何其他損失，不論是意外、繼發性或其他損失。
- 任何他方對客戶提出的索賠。
- 被未經ViewSonic®授權的任何個人修復或嘗試修復過。

美國州法的效力：

此保固為您提供特定的法律權利，您也可能因為所在州的不同，而享有其他權利。某些州不允許隱含保固限制、及/或不允許意外或繼發性損失免責，所以上述限制和免责條款可能不適用於您。

美國、加拿大以外地區之銷售：

如需在美國和加拿大以外地區銷售的ViewSonic®產品保固資訊和服務，請聯繫ViewSonic®或當地ViewSonic®經銷商。

本產品在中國大陸（香港、澳門、台灣除外）的保固期，受維修保證卡的條款與細則約束。

歐洲和俄國使用者可在 http://www.viewsonic.com/eu/ 於「支援／保固資訊」下，找到保固的完整詳細資訊。

智慧型白板保固條款UG範本

VSC_TEMP_2013
