HD 17154 S Classic - 高压清洗机 Kärcher - 免费用户手册

产品类型	专业高压清洗机
品牌	凯驰
型号	HD 17154 S Classic
工作压力（标准喷嘴）	15 MPa (150 bar)
最大压力	21 MPa (210 bar)
水流量	28.33 升/分钟
最高进水温度	60 °C
电源连接	400 V / 3相 / 50 Hz / 9.0 kW
防护等级	IPX5
主保险丝	16 A（延迟动作，C曲线）
典型操作重量	73 公斤
尺寸（长×宽×高）	720 × 637 × 1080 毫米
发动机机油类型	15W40（量：1.2 升）
声压级 LpA	76 dB(A)
声功率级 LWA	93 dB(A)
手-臂振动	3.0 米/秒²（不确定度 K=0.8 米/秒²）
安全装置	压力开关、回流阀、电机热保护、安全锁扣
进水连接	最大压力 1 MPa，最高温度 60 °C，最小流量 31.6 升/分钟
最大吸水高度	0.5 米
随机附件	高压喷嘴、EASY!Lock喷枪杆、高压枪、EASY!Lock高压软管、喷枪杆支架、附件仓
清洁剂兼容性	可选泡沫喷枪（带剂量调节）
存储与运输	运输把手、喷枪杆支架、电缆和软管挂钩、建议防冻保护

常见问题 - HD 17154 S Classic Kärcher

如何启动 HD 17154 S Classic 高压清洗机？

确保设备正确连接水和电。打开进水阀，然后将主开关转到“1”位置。向后推动安全锁扣解锁枪柄，然后扣动扳机。电机将通过压力开关自动启动。

如何使用本设备的清洁剂？

使用泡沫喷枪（可选配件）。将清洁剂注入容器，在吸入管中插入所需的密封圈（1=低，2=中，3=高），然后将喷枪杆安装到枪柄上。将清洁剂喷在干燥表面上，等待一段时间，然后用高压水流冲洗。

我可以使用哪些类型的水？

使用清洁水或循环水，且符合以下限值：pH 6.5-9.5，电导率 ≤ 2000 µS/cm，氯化物 < 300 mg/l，总硬度 < 28 °dH，铁 < 0.5 mg/l 等。不要使用脏水，以免损坏泵。

使用前如何排气？

从喷枪杆上拧下高压喷嘴。让设备运行，直到水中不再有气泡。如有必要，重复开关循环。排气后重新安装喷嘴。

如何定期维护清洗机？

每次使用前，检查电缆和高压软管的状况。每周清洁细滤器并检查油位（应在视油镜中间）。每 500 小时或至少每年一次，由售后服务更换机油并进行维护。

如果设备无法启动怎么办？

检查电源线、电压和保险丝。如果设备过热，将开关转到 0，冷却 15 分钟，然后重试。如果问题仍然存在，请联系售后服务。

使用后如何存放设备？

存放在室内，避免冻结。排空设备和软管中的水。将电缆和软管盘绕在挂钩上。将喷枪杆和枪柄放在支架上。为防止冻结，可泵入乙二醇基防冻剂。

重要的安全装置有哪些？

压力开关在松开扳机时停止泵。回流阀在流量减少时保护泵。热保护在过热时切断设备。安全锁扣锁定枪柄，防止意外触发。

如何解决压力损失？

检查喷嘴尺寸（必须符合规格），清洁或更换。排气设备。清洁细滤器。确保供水流量充足（最小 31.6 升/分钟）。必要时咨询售后服务。

我可以使用延长电缆吗？

可以，但使用足够的电缆截面：10 米长度用 2.5 mm²，30 米长度用 4 mm²。完全展开电缆并遵守当地规范。设备必须连接到带接地的插座。

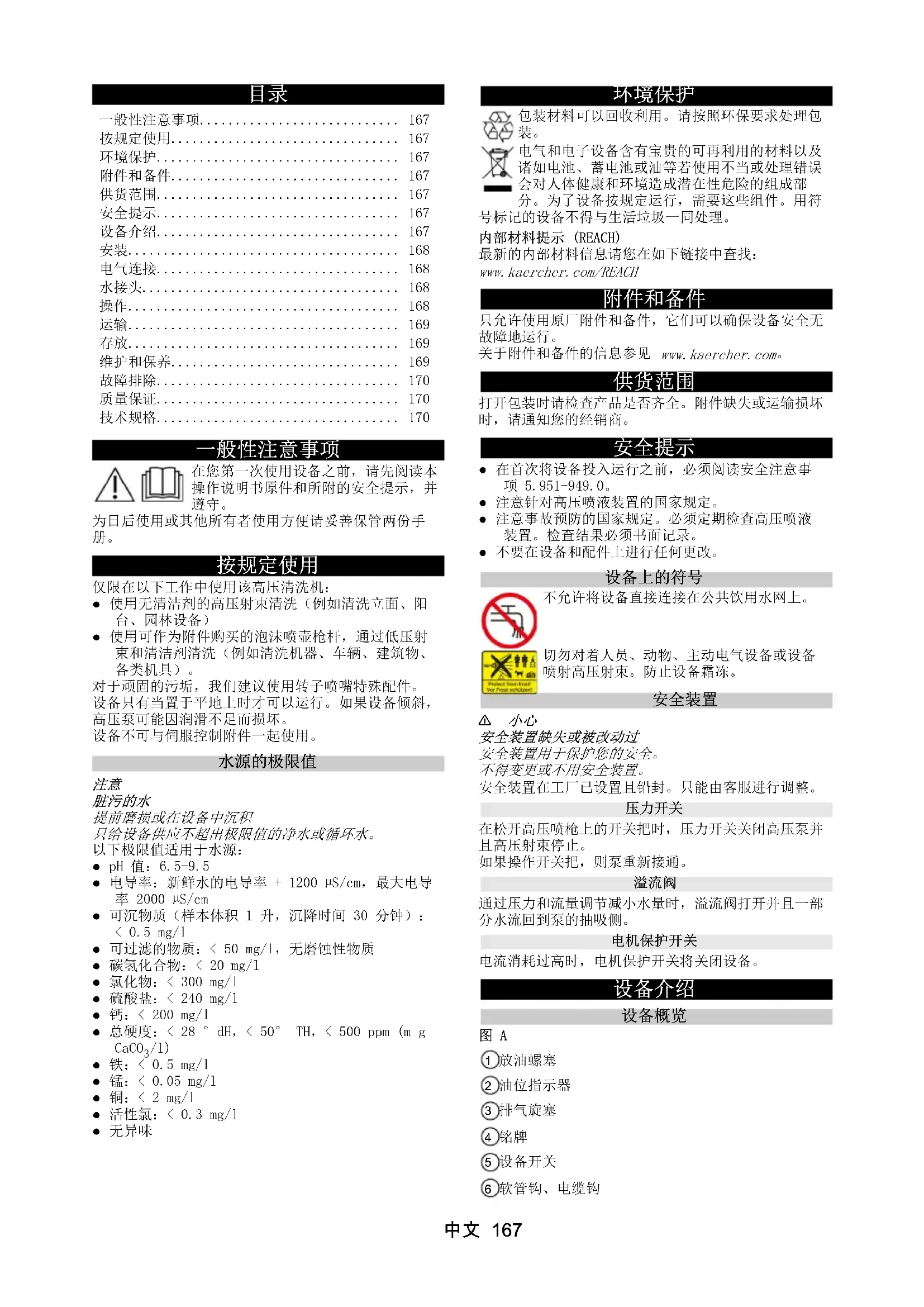

用户手册 HD 17154 S Classic Kärcher

在您第一次使用设备之前，请先阅读本操作说明书原件和所附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

按规定使用

仅限在以下工作中使用该高压清洗机：

• 使用无清洁剂的高压射束清洗（例如清洗立面、阳台、园林设备）
• 使用可作为附件购买的泡沫喷壶枪杆，通过低压射束和清洁剂清洗（例如清洗机器、车辆、建筑物、各类机具）。

对于顽固的污垢，我们建议使用转子喷嘴特殊配件。设备只有当置于平地上时才可以运行。如果设备倾斜，高压泵可能因润滑不足而损坏。

设备不可与伺服控制附件一起使用。

水源的极限值

注意

脏污的水

提前磨损或在设备中沉积

只给设备供应不超出极限值的净水或循环水。

以下极限值适用于水源：

• pH 值：6.5-9.5
• 电导率：新鲜水的电导率 + 1200 μS/cm，最大电导率 2000 μS/cm
• 可沉物质（样本体积 1 升，沉降时间 30 分钟）： < 0.5 mg/l

- 可过滤的物质: < 50 mg/l, 无磨蚀性物质

- 碳氢化合物: < 20mg/1

- 氯化物: < 300 mg/l

- 硫酸盐：< 240 mg/l

- 钙: < 200 mg/l

- 总硬度: < 28^ dH, < 50^ TH, < 500 ppm (m g CaCO _3 /1)

- 铁: < 0.5mg/1

- 锰: < 0.05mg/1

- 铜: < 2 mg / 1

- 活性氯: < 0.3mg/1

- 无异味

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符

号标记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见 www.kaercher.com。

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

安全提示

• 在首次将设备投入运行之前，必须阅读安全注意事项 5.951-949.0。
• 注意针对高压喷液装置的国家规定。
• 注意事故预防的国家规定。必须定期检查高压喷液装置。检查结果必须书面记录。
• 不要在设备和配件上进行任何更改。

设备上的符号

不允许将设备直接连接在公共饮用水网上。

切勿对着人员、动物、主动电气设备或设备喷射高压射束。防止设备霜冻。

安全装置

△ 小心

安全装置缺失或被改动过

安全装置用于保护您的安全。

不得变更或不用安全装置。

安全装置在工厂已设置且铅封。只能由客服进行调整。

压力开关

在松开高压喷枪上的开关把时，压力开关关闭高压泵并且高压射束停止。

如果操作开关把，则泵重新接通。

溢流阀

通过压力和流量调节减小水量时，溢流阀打开并且一部分水流回到泵的抽吸侧。

电机保护开关

电流消耗过高时，电机保护开关将关闭设备。

设备介绍

设备概览

图A

①放油螺塞
② 油位指示器
③排气旋塞
④铭牌
⑤设备开关

⑥软管钩、电缆钩

⑦伸缩把手
⑧锁紧螺母
⑨高压喷嘴
⑩ 喷射管 EASY!Lock Classic
⑪ 高压喷枪 EASY!LOCK Classic
⑫ 保险卡扣
⑬ 开关把
⑭ EASY!Lock Classic 高压软管
⑮ 喷射管架
⑯ 附件箱
⑰ 压力/流量调节装置
⑱ 高压接口 EASY!Lock
⑲ 精细过滤器
⑳ 水接口

颜色标记

• 清洁过程的操作元件为黄色。
• 保养和检修的操作元件为浅灰色。

安装

固定伸缩把手

1. 将伸缩把手插在管架上。 图 B

①伸缩把手 ②管架

1. 用螺栓、垫圈和螺母固定两个接头。 图 C

①螺栓 M8x45

②垫圈 8

③伸缩把手

④螺母 M8，自锁

⑤管架

安装机油通风装置

1. 拧出塞子，将其废弃。 图 D

①塞了

②排气旋塞

1. 拧入排气旋塞并拧紧。

注意

损坏危险

如果在运行前没有用排气旋塞替换塞子，高压泵可能受损。 必须确保用排气旋塞替换掉塞子。

检查油位

1. 水平安放设备。
2. 油位必须在油位指示器的中间。
3. 必要时拧出排气旋塞，添加机油（参见“技术数据”）。

装配附件

提示

EASY!Lock 系统通过快接螺纹只旋转一圈就可快速而可靠地连接组件。

1. 将高压喷嘴插到喷射管上。
2. 安装锁紧螺母并用手拧紧 (EASY!Lock)。
3. 将喷射管与高压喷枪相连并用手拧紧 (EASY!Lock)。
4. 将高压软管与设备的高压喷枪和高压接口连接并用手拧紧（EASY!Lock）。

电气连接

危险

触电有致伤危险

用插头连接设备与电网。禁止与电网建立不可断开的连接。插头用于断开电源。

设备只能连接到交流电上。

使用有足够横截面的延长线（参见“技术数据”）。将延长线从电缆鼓上完全展开。

1. 展开电源线并放在地面上。
2. 将电源插头插入插座。

水接头

连接在水管上

警告

污水流回饮用水网

健康危害

请注意自来水公司的各项规定。

根据现行规定，在无系统分离装置的情况下绝不允许在饮用水网上运行设备。使用 KÄRCHER 的系统分离装置或符合 EN 12729 类型 BA 的系统分离装置。流经系统分离装置的水为不可饮用水。始终将系统分离装置连接在水源上，绝不能直接连接在设备的水接口上。

1. 检查水源的进水压力、进水温度和进水量（参见章节 技术规格）。
2. 用进水管连接系统分离装置和设备水接口（对进水管的要求参见章节 技术规格）。
3. 打开进水管。

从容器中抽吸水

1. 将带有过滤器的抽吸软管拧在水接口上（过滤器的订货号参见章节 技术规格）。
2. 给设备排气（参见章节 给设备排气）。

给设备排气

1. 从喷射管上拧下高压喷嘴。
2. 让设备运行，直到流出的水无气泡。
3. 在有排气问题时，让设备运行 10 秒，然后关闭。再次重复该过程。
4. 关闭设备。
5. 将高压喷嘴拧到喷射管上。

操作

危险

高压水射流

受伤危险

绝不要在已按下的位置上固定开关把。

在设备上作业之前，将高压喷枪的保险卡扣向前推。

双手握住高压喷枪和喷射管。

警告

设备和附件损坏，电源线和连接损坏

受伤危险

该设备只能在状态完好的情况下运行。

高压运行

提示

设备装配了一个压力开关。只在高压喷枪打开时，电机才能起动。

1. 将设备开关调到 “1” 位。
2. 打开手持式喷枪的保险，为此将高压喷枪的保险卡扣向后推。
3. 扣动高压喷枪的开关把。
4. 通过转动（无级）压力和流量调节装置调整工作压力和水流量（+/-）

使用清洁剂运行

警告

错误地处理清洁剂

健康危害

请注意清洁剂上的安全注意事项。

注意

不合适的清洁剂

损坏设备和待清洁的物体

只使用 KÄRCHER 许用的清洁剂。

注意清洁剂上的剂量建议和注意事项。

为了保护环境，尽量少使用清洁剂。

提示

KÄRCHER 清洁剂可确保无故障地作业。请咨询我们或索取我们的产品目录或我们的清洁剂信息页。

提示

为了用清洁剂运行，需要泡沫喷壶枪杆（选项）。

1. 拧下容器。 图 E

①容器

②泡沫喷嘴

③高压喷枪

④抽吸软管

⑤挡板组件

清洁剂的混合：3=高，2=中等，1=低

1. 将所需的挡板插入抽吸软管。
2. 将清洁剂注入容器。
3. 将容器螺接在泡沫喷嘴上。
4. 将喷射管从高压喷枪上脱开。
5. 在高压喷枪上装上泡沫喷壶枪杆并用手拧紧。
6. 将高压清洗机投入运行。

推荐的清洁方法

1. 将少量清洁剂喷射到干燥的表面上并让其起作用（防止其变干）。
2. 用高压射流冲洗溶解的污垢。

使用清洁剂运行之后

在使用后必须冲洗泡沫喷壶枪杆，以避免清洁剂沉积。

1. 拧下容器。
2. 将剩余的清洁剂倒回到交付包装中。
3. 给容器装入清水。
4. 将容器螺接在泡沫喷壶枪杆上。
5. 运行泡沫喷壶枪杆约 1 分钟，以冲出残留的清洁剂。
6. 清空容器。

中断运行

1. 关闭高压喷枪。 关闭设备。
2. 将保险卡扣向前推。 高压喷枪锁定。

继续运行

1. 将保险卡扣向后推。 高压喷枪保险打开。
2. 打开高压喷枪。 打开设备。

结束运行

1. 关闭进水。
2. 打开高压喷枪。
3. 将设备开关转至 “I/ON” 位并让设备运行 5 至 10 秒。
4. 关闭高压喷枪。
5. 将设备开关调到“0/OFF”位。
6. 用干手从插座中拔出电源插头。
7. 拆下进水管。
8. 打开高压喷枪，直到设备无压。
9. 将保险卡扣向前推。 高压喷枪锁定。

运输

△ 小心

忽略重量

受伤与损坏危险

运输和存放时注意设备的重量。

• 使用车辆运输设备：根据现行的准则防止设备滑动和倾翻。
  ● 长距离运输：推动或拉动设备的伸缩把手。

存放

△ 小心

忽略重量

受伤与损坏危险

运输和存放时注意设备的重量。

只在室内存放设备。

保管设备

1. 将喷射管及高压喷枪置于两个喷射管存放架上。
2. 卷起电缆并挂在电缆钩上。
3. 卷起高压软管并挂在软管钩上。

防冻保护

注意

霜冻

冻住的水导致设备损坏

彻底排空设备中的水。

将设备保管在无霜冻的地方。

如果无法无霜冻地进行存放：

1. 排水。

2. 通过设备泵抽通用的防冻剂。

提示

使用用于机动车的、通用的乙二醇基防冻剂。注意防冻剂制造商的使用规定。

1. 让设备最长运行 1 分钟，直至泵和管道排空。

维护和保养

危险

意外启动的设备

受伤危险，触电

在任何作业之前关闭设备并拔下电源插头。

提示

废油只能由指定的收集点处理。请将用过的废油交至指定的收集点。由于废油造成环境污染是违法的。

安全检查/保养合同

可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

保养间隔

在每次运行之前

• 检查电源线是否损坏。
  立即让获得授权的客服或电工更换损坏的电缆。
• 检查高压软管是否损坏。
  立刻更换损坏的高压软管。

- 检查设备是否密封。 每分钟 3 滴水是允许的。在不密封性更严重时，请联系客服。

每周一次

• 检查油位。如果油呈现乳白色（油中有水），则立刻联系客服。
• 清洁精细过滤器。 图 F

①过滤器外壳
②精细过滤器
③连接管
④锁紧螺母

a 拧下锁紧螺母。
b 拉出连接管。
c 从过滤器外壳中拔出精细过滤器。
d 用清水冲洗精细过滤器，或用压缩空气吹净。
c 将精细过滤器插入过滤器外壳。
f 安装连接管。
g 拧上锁紧螺母，并用手拧紧。

每500个运行小时，至少每年一次

• 让客服进行设备的保养。
• 更换高压泵内的机油。

图G

①排气旋塞
②油位指示器
③放油螺塞

a 拧出放油螺塞。
b 将油排放到集油罐内。
c 拧入放油螺塞并拧紧。
d 拧出排气旋塞。
e 慢慢注入新油，以便能够排出气泡。油量和油品种见“技术数据”。
f 重新安装排气旋塞。

故障排除

危险

无意中启动设备，接触带电部件

受伤危险，触电

在设备上工作之前请关断设备。

拔下电源插头。

请专业人士执行电气部件上的所有检查和工作。

在出现本章中未列出的故障时，请联系获得授权的客服。

设备无法启动

1. 检查电源线是否损坏。
2. 检查电源电压。
3. 如果设备过热：

a 将设备开关调到 “0/OFF” 位。
b 让设备至少冷却 15 分钟。
c 将设备开关调到 “T/ON” 位。

1. 在电气故障时，请联系客服。

设备不会产生压力

1. 检查高压喷嘴的尺寸是否正确（参见“技术数据”章节）。
2. 清洁或更换喷嘴。
3. 给设备排气（参见“水接口/设备排气”章节）。
4. 清洁精细过滤器，必要时更换（参见“保养和维护/每周”章节）。
5. 检查进水量（所需的水量参见“技术数据”章节）。
6. 在需要时，请联系客服。

水量过少

1. 当使用长的高压软管或小横截面的高压软管时，请在喷射管上安装一个较大的高压喷嘴。

泵不密封。

每分钟最多流出 3 滴水是允许的。

- 在设备不密封性更严重时，让客服检查设备。

泵爆震

1. 检查进水量（所需的水量参见“技术数据”章节）。
2. 给设备排气（参见“水接口/设备排气”章节）。
3. 清洁精细过滤器，必要时更换（参见“保养和维护/每周”章节）。
4. 在需要时，请联系客服。

清洁剂混合量过少

1. 检查所使用的泡沫喷壶枪杆是否与设备的供给流量相符。
2. 加注泡沫喷壶枪杆的喷壶。
3. 将更大的挡板插到抽吸软管上。
4. 检查抽吸软管和喷壶泡沫喷嘴是否沉积了清洁剂。用温水清除沉积。
5. 在需要时，请联系客服。

生成泡沫过少

1. 检查所使用的泡沫喷壶枪杆是否与设备的供给流量相符。
2. 检查抽吸软管和泡沫喷壶枪杆是否沉积了清洁剂。用温水清除沉积。
3. 在需要时，请联系客服。

质量保证

我们的主管销售公司所发布的质量保证条件在每个国家均适用。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

(地址详见背面。)

条例规定的例外原因（EU）2019/1781依恋I部分2
(12): j)
保留技术更改.
技术规格

		HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
特定国家的规格
国家 EU EU EU EU
电源连接
电压 V 400 400 400 400
相位	~	3	3	3	3
频率 Hz 50 50 50 50
允许的最大电源阻抗	Ω -	0.0452+j0.0283		0.0452+j0.0283	0.0452+j0.0283
连接功率 kW 8,0 8,8 8,8 9,0
防护类型 TPX5 TPX5 TPX5 TPX5
主电源保护器(慢断,图表C) A 16 16 16 16
延长线 10 m mm	2	2,5 2,5 2,5 2,5
延长线 30 m mm	2	4	4	4	4
水接头
进 水 压 力 ( 最 高 )
进水温度(最高) °C 60 60 60 60
进水量(最小)	l/min	20 20 25	31,6
抽吸高度(最高)	m 0,5 0,5 0,5 0,5
进水管最小长度	m 7,5 7,5 7,5 7,5
进 水 管	最 小 直 径
抽吸过滤器订货号	4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0
设备性能
标准喷嘴的大小	050 045 075 105
工作水压(配标准喷嘴)	MPa 21 25 18 15
工作压力(最高) MPa 27 31 24					21
输送量,水	l/min	16,7 16,7 21,67	28,33
高压喷枪的后坐力 N 57 63 69 85
尺寸和重量
典型的工作重量	kg 60 67 67 73
长度	mm 720 720 720 720
宽度	mm 637 637 637 637
高度	mm 1080 1080 1080 1080
油量	1 0,65 0,65 0,65 1,2
油种类	类型	15W40	15W40	15W40	15W40
根据 EN 60335-2-79 标准测得的数值
手臂振动值	m/s^2	2,8 3,7 2,9 3,0
不确定度 K	m/s^2	0,8 0,9 0,8 0,8
声压级 I_pA	dB(A)	69 74 74	76
不确定度 K_pA	d	B	( A )		3
声功率级 L_wA + 不确定度 K_wA	dB(A)	86 91 91	93
