产品类型	D类音频放大器，4/3/2通道
品牌	Focal
型号	FDS 4.350 (FD 4.350)
尺寸（长 x 宽 x 高）	199 x 108 x 43 毫米
重量	850 克
电源	12V（车载电池），建议使用30A保险丝
输出功率（CEA标准）	4 x 58W RMS（4欧姆），4 x 100W RMS 最大（2欧姆）
桥接模式最大功率	2 x 200W RMS（4欧姆）
频响范围	10Hz - 50kHz
总谐波失真	0.05%
信噪比（SNR）	>84 dBA (1W/A)
内置滤波器	高通（HPF）、低通（LPF）、全通模式
截止频率调节	40Hz - 400Hz（用于HPF和LPF滤波器）
低音增强	此型号（FDS 4.350）不可用
相位调节	此型号不可用
输入	2对RCA（低电平输入）
扬声器输出	4通道，最小阻抗2欧姆（桥接时4欧姆）
附加功能	输入选择器（INPUT SELECT），用于3/4、1/2或1+2模式
保护功能	短路、低阻抗、反极性、直流、欠压、过热
静态电流	0.7A
内置保险丝	1 x 30A（主保险）+ 放大器附近附加保险丝
工作温度	需要通风，请勿堵塞散热器
推荐布线	电源线截面积>4mm²（<3m），屏蔽RCA线
保养	用干布清洁；请勿使用溶剂
保修	2年（法国）

常见问题 - FD 4.350 FOCAL

如何在我的车辆中安装FDS 4.350？

安装前，断开电池负极。将放大器放置在通风处。用随附的螺丝固定。按照极性布置电源线、RCA线和扬声器线。首先将地线（GND）连接到底盘，然后连接+12V电源，保险丝距离电池不超过40厘米。最后连接REM信号和音频输入/输出。

我应该使用多大截面的电源线？

截面取决于到电池的距离。对于小于3米的长度，使用截面>4mm²（11 AWG）的电缆。对于更长的距离（最多7米），建议使用截面>5mm²（10 AWG）的电缆。

如果红色指示灯（PROTECT）亮起怎么办？

红色指示灯表示故障：输出短路、阻抗过低或过热。关闭系统，检查扬声器连接和阻抗。如有必要，等待冷却。如果问题仍然存在，请联系Focal安装人员。

我可以用一个RCA输入通道来驱动所有4个通道吗？

是的，通过输入选择器（INPUT SELECT）。将其设置为'1/2'，使3/4通道复制1/2通道的信号。这样，只需一对RCA即可放大所有四个通道。

连接的扬声器的最小阻抗是多少？

在正常模式（非桥接）下，每通道最小阻抗为2欧姆。在桥接模式（用于1-2或3-4通道）下，最小阻抗为4欧姆。不要使用更低的阻抗，否则保修将失效。

如何调节增益和滤波器？

从最小增益开始。将音源音量调到3/4，然后逐渐增大增益，直到达到所需的聆听水平而无失真。分频滤波器（CROSSOVER）可在高通（HPF）、低通（LPF）或全通之间选择。根据您的扬声器设置截止频率在40Hz至400Hz之间。

为什么放大器不启动？

检查REM线（遥控线）是否连接到主机的REM输出。确保电源电压存在（+12V和GND端子）。检查保险丝（1x30A主保险，放大器附近可能还有一个）。对于FDS 4.350，输入必须有音频信号才能启动。

可以在不启动发动机的情况下运行放大器吗？

不建议长时间在不启动发动机的情况下运行放大器，因为这可能会耗尽电池。最好在发动机运转时使用，以避免电池过早放电。

如何保养放大器？

用柔软的干布清洁外壳。不要使用化学或研磨产品。确保通风口不被灰尘堵塞。定期检查连接和保险丝。

如果出现故障或缺陷怎么办？

查阅说明书中的故障排除表：如果指示灯为红色，检查短路；如果熄灭，检查电源和REM信号。如果问题仍然存在，请联系您的Focal经销商。在法国保修期为2年；如需维修，请将设备连同原包装寄回。

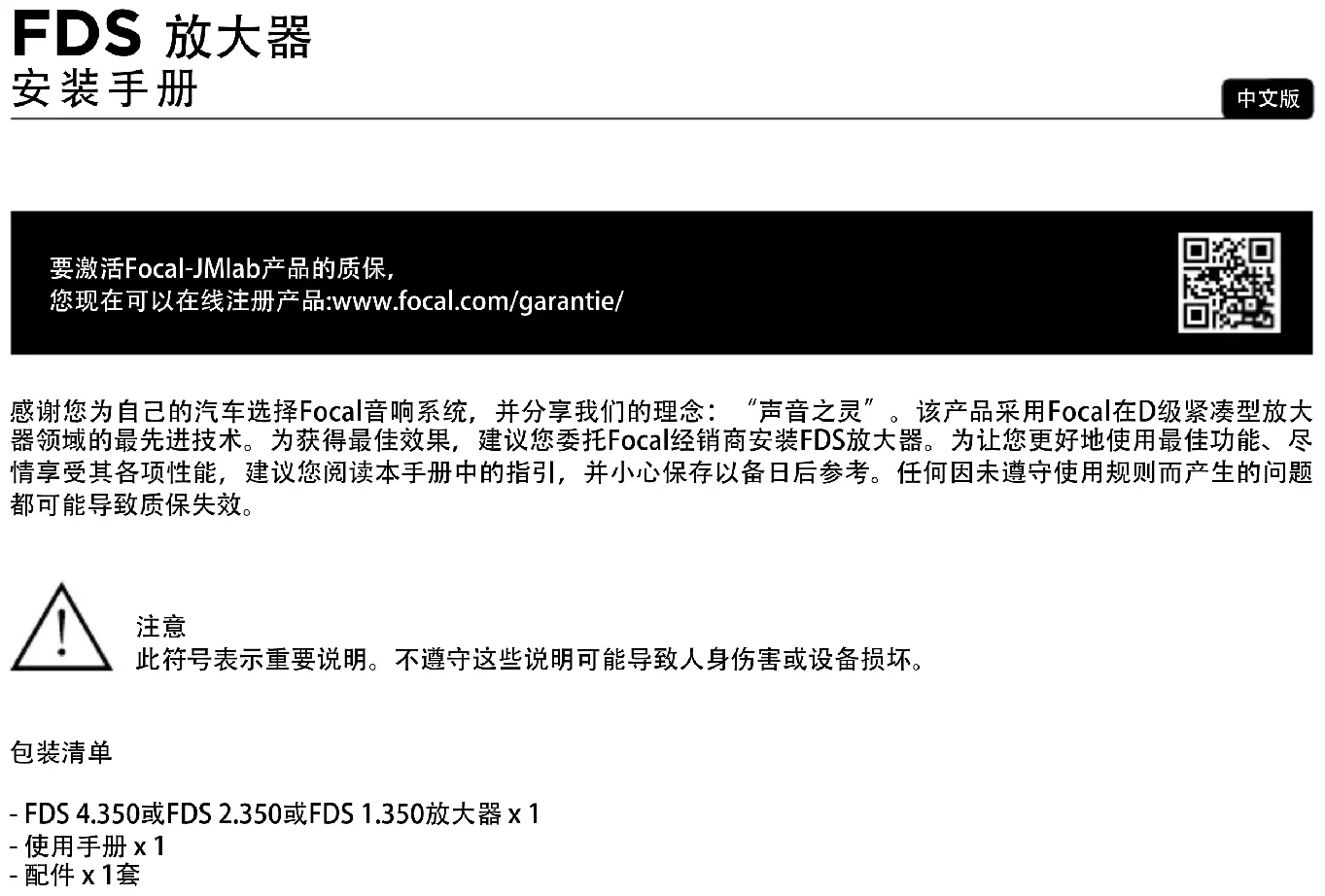

用户手册 FD 4.350 FOCAL

要激活Focal-JMlab产品的质保，

您现在可以在线注册产品:www.focal.com/garantie/

感谢您为自己的汽车选择Focal音响系统，并分享我们的理念：“声音之灵”。该产品采用Focal在D级紧凑型放大器领域的最先进技术。为获得最佳效果，建议您委托Focal经销商安装FDS放大器。为让您更好地使用最佳功能、尽情享受其各项性能，建议您阅读本手册中的指引，并小心保存以备日后参考。任何因未遵守使用规则而产生的问题都可能导致质保失效。

注意

此符号表示重要说明。不遵守这些说明可能导致人身伤害或设备损坏。

包装清单

• FDS 4.350或FDS 2.350或FDS 1.350放大器 x 1
• 使用手册 x1
• 配件 x 1 套

警告

· 驾驶车辆时，请勿开启任何可能导致注意力分散的功能。
需要长时间注意的功能或设置只能在车辆完全停止时才可以操作。启用这些功能前，请务必将车辆停靠在安全地点。存在引发事故的风险。
- 保持较低音量,以便在驾驶期间听到车外的声音。存在引发事故的风险。
- 请勿打开FDS放大器或对产品进行任何改装。存在导致火灾、触电或受伤的风险。
- 只可在电压为12V的车辆中使用FDS放大器。任何在指定范围之外的操作使用可能导致火灾、触电或受伤风险。
- 请使用电流适当的保险丝。存在导致火灾或放电的危险。
- 请勿遮挡FDS放大器的散热器。内部过热可能会起火并引发火灾。
- 进行正确的连接。检查电缆的截面积与类型。存在火灾、导致伤害和/或设备损坏的风险。
- 切勿使用转向或制动电路的螺母或螺栓、油箱、安全带或其它安全部件作为接地连接。将这些部件作为接地可能致使车辆的控制系统失效并引发火灾或其他损坏。
- 将可吞食的小部件(如螺栓、配件或螺钉)放在儿童接触不到的地方。吞食这些部件会造成严重伤害。如吞食时,请及时咨询医生。

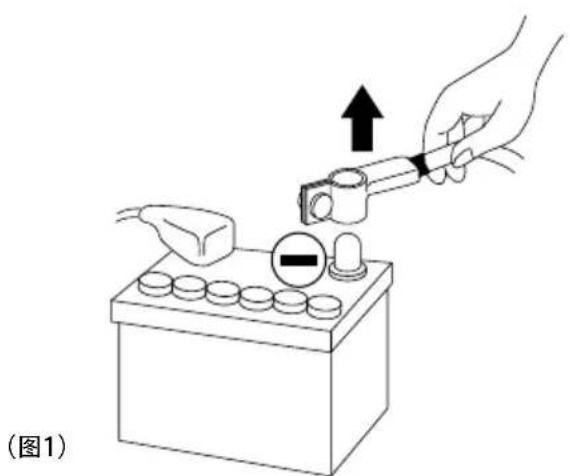

- 开始安装之前，请断开电池的负端，以免造成人身伤害、火灾或产品损坏。（图1）

(图1)

注意

长时间聆听超过110分贝的声音会对听觉造成永久性损伤。如果音量超过130分贝，即使短时间聆听也会造成不可逆的听觉损伤。

如果出现问题，请停止使用。否则，可能导致人身伤害或设备损坏。如果故障仍然存在，请将本机返回Focal经销商处进行维修。

使用指定的配件并正确安装。只可使用《使用手册》中指定的配件，以及包装内提供的配件。使用其它配件可能对产品造成内部损坏，或无法正常安装运行。使用过的配件可能会松动，造成产品损坏或技术故障。存在导致火灾、触电或受伤的风险。

请勿安装在高湿度或粉尘环境中。避免将本机安装在车辆中湿度高或粉尘剧烈的区域。水分或灰尘渗透到产品内部可能导致故障。

安装FDS放大器

安装本产品需要足够的技术和经验。如果您不确定是否有能力安装放大器，请由Focal经销商进行安装，以充分发挥FDS放大器的性能。

- 固定FDS放大器

只可使用《使用手册》中指定的线缆以及随附的配件。扬声器电缆只能用于将放大器连接到扬声器。电源线的截面积必须符合表格（第3.1章节）中规定的参数，并根据电流强度和线缆长度进行选择。使用双屏蔽或三屏蔽RCA电缆，以防止干扰低电平信号。

FDS放大器的运行时间

避免在车辆未发动的情况下长时间运行放大器。这可能导致电池过早放电。

通风

切勿覆盖FPX放大器的上部区域，以免引起过热。

完成安装所需材料（除随附的配件之外）：

• 2条截面积适当的线管（1条用于电源线，1条用于扬声器线缆、REMOTE线缆、RCA调制线缆）
• 万用表（电压/电流）
• 烙铁+焊锡
• 压接钳
• 剥线钳
• 剪线器
• 电池端子钮
• 手钻及匹配的钻头
• 适用于不同直径线缆的热缩管
• 长度和截面积适当的电源线
• 长度和截面积适当的远程开机线缆（放大器REM输入）
• 长度和截面积适当的接地线缆
• 保险丝座和适当的保险丝
• 电池正端（+）的连接端子
• 连接车辆底盘（-）的连接端子
• 6毫米以上的螺丝及螺母，用于连接接地和车辆底盘

安装：

以下部分介绍安装放大器时应考虑的车辆注意事项。您可以预先规划系统和布线的布局以节省时间。

规划过程中，要确保当安装完成后所有设置都可以进行接入。

开始安装之前，敬请严格遵守以下规则：

1 - 请完整阅读使用手册，确保已经了解所有说明之后再安装放大器。
2 - 开始安装前，请先断开电缆负极与电池的连接（图1）
3 - 为便于组装，建议安装放大器前将所有线缆展开。
4 - 请将所有RCA线缆、扬声器和REM线缆与电源线分开，以避免信号干扰。
5 - 在放大器的端子上使用优质连接器和叉形接头，以确保可靠安装并最大限度降低信号或功率损失。
6-在进行任何操作之前，先检查线路未切断或穿透燃料箱、燃油、制动、液压或降压管路以及电路或任何安全部件。
7 - 切勿将线缆布设于车辆下方。必须将线缆布设于车辆内部。布设线缆时确保线缆不会干扰车辆行驶。堵塞或通过方向盘、踏板（制动、加速及离合器等）的线缆可能具有极大危险性。
8 - 避免使线路越过或穿过锋利边缘。任何穿过金属的导线必须以垫圈保护。将线缆远离可移动的部件（如座椅导轨等）及锋利或尖锐的边缘。这样线缆就不会被卡住或损坏，避免造成电路短路。
9- 始终以保险丝保护电池和电路免受损坏。在12V电源线的正极(+)距离电池端子40厘米以内的距离安装保险丝盒和适当的保险丝。理想情况下，该距离越短越好（图5）。
10 - 刮去金属表面上的漆面痕迹作为接地前的准备,确保良好的接地。接地连接应尽量做到最短，并始终与焊接在车身或车辆地盘底盘上的金属部件相连接（图2）。通常选用电池负端与车辆底盘之间的连接点作为接地点。
11 - 切勿将本产品安装在车辆的发动机舱内。这将导致质保失效。

1--安装FDS放大器

FDS放大器安装在哪里？

由于放大器功率较高，其运行过程需要进行散热。因此，放大器必须安装通风良好的部位，其顶部的通风尤为重要。避免对放大器安装区域做任何封闭或覆盖。

2- 固定FDS放大器

将放大器放在所需位置并标记位置。

拆下每一端的外壳来确定支架中的固定点。使用随附的固定螺钉（适用于拧入木质支架）。

3 - FDS放大器接线

警告

如果您不确定是否有能力安装放大器并正确连接系统，请由Focal经销商/安装人员进行操作。

注意

避免将电源线靠近天线输入低电平线缆、设备及敏感光束。电源线输送的电流较高，可以产生对音频信号的干扰。

注意

尽量减少线缆长度，以优化安装质量，限制信号损失。

注意

开始连接之前，请务必断开车辆电池的负端（-）（图1）。

3.1 - 应选择哪种截面积的电源线？

您的FDS放大器需要接入电流强度适当的电源。

电源线截面积选择应取决于与电池的布线距离，建议根据下表进行选择：

连接电源的线缆长度,以米为单位
长度<3 米	<4 米 <5 米 <6 米	<7 米
截面积,单位为平方毫米	>4 mm2 >5 平方毫米 >5 平方	毫米 >5 平方毫米 >5 平方毫米
AWG截面积 < 1	1 AWG < 10 AWG	< 10 AWG < 10 AWG	G < 10 AWG

遵守接线规则对于电气安装安全性至关重要，也影响FDS放大器发挥最佳性能。

3.2 - 将输入信号连接到FDS放大器

布局所有调制线缆（RCA）、扬声器线缆、REM线缆，使它们远离车辆中的其它大功率部件，尤其是电机（如雨刮器）。保留线缆的全部长度，稍后再进行调整。

3.3 - FDS放大器电源接线

3.3.1 - 布置正极（+）电源线，注意避开先前拉出的线缆，以避免干扰。此时切勿连接接通线缆。

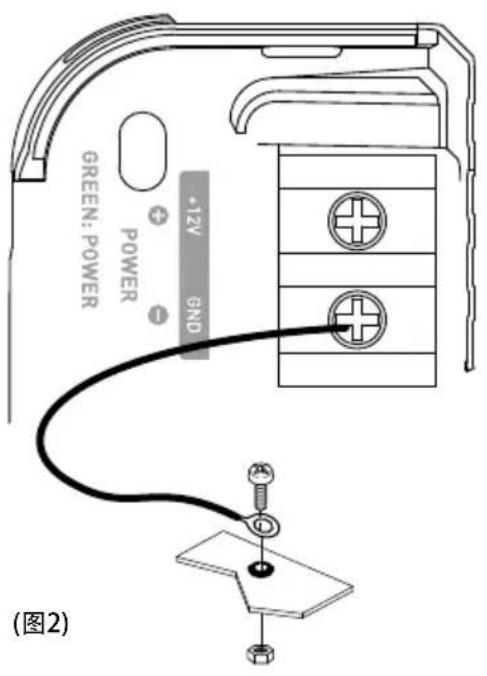

3.3.2 - 布置负极（-）电源线。该电缆应尽可能短，尽量不超过1米，以确保放大器与车辆底盘完美连接。电缆及其截面积必须与3.1章节所列的表格相符。找到合适的接地点，然后进行打磨以除去漆面或釉面，从而提升接触质量。钻出与选定螺丝的直径相符的孔，确保远离车辆的油箱线缆或其它敏感部件。将线缆末端压接到随附的黑色接线端子。将接线端子拧紧至放大器的GND接地端子上（图2）。将另一端包锡，然后压接或焊接到专用接线端子。将接线端子插入螺钉，然后将螺钉和螺母固定到位并拧紧。（图2）

GREEN: POWER + 12V GND POWER (图2)

3.4 - 将FDS放大器连接输入信号

可以开始输入/输出线缆的连接。

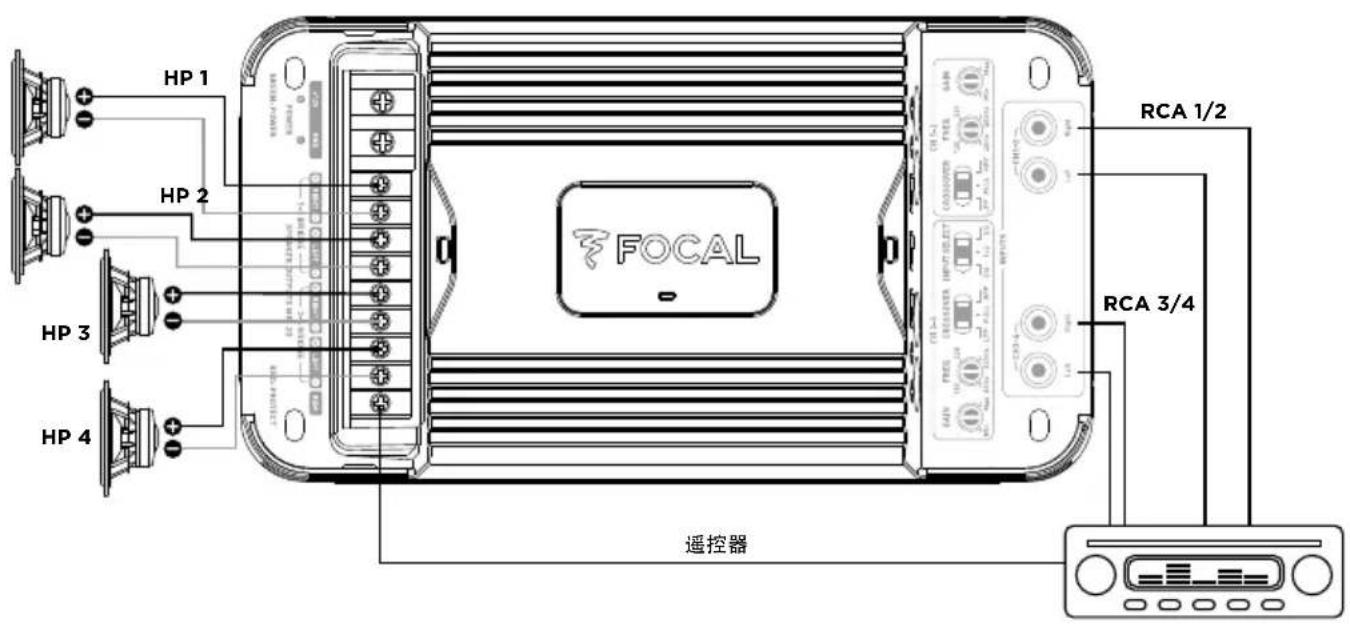

3.4.1 - 您的车载收音机配备RCA接口。（图3）

将RCA按照正确的极性（左侧输入 = 黑或白，右侧输入 = 红）连接到放大器。将RCA的另一端连接到车载收音机的可用RCA输出端口（Left = 左侧，Right = 右侧）。

然后将REMOTE电缆拧紧到放大器（REM端口）。将REMOTE电缆另一端连接到车载收音机的REMOTE端口。最后，用随附的红色和黑色的接头将扬声器线缆按照正确的极性（+对应+，-对应-）连接到放大器。

图3.3 - MSDS 1.350，单线圈连接

双线圈扬声器

音图1 - 最低4欧姆 音图2 - 最低4欧姆 遥控器 FOCAL RCA 1/2

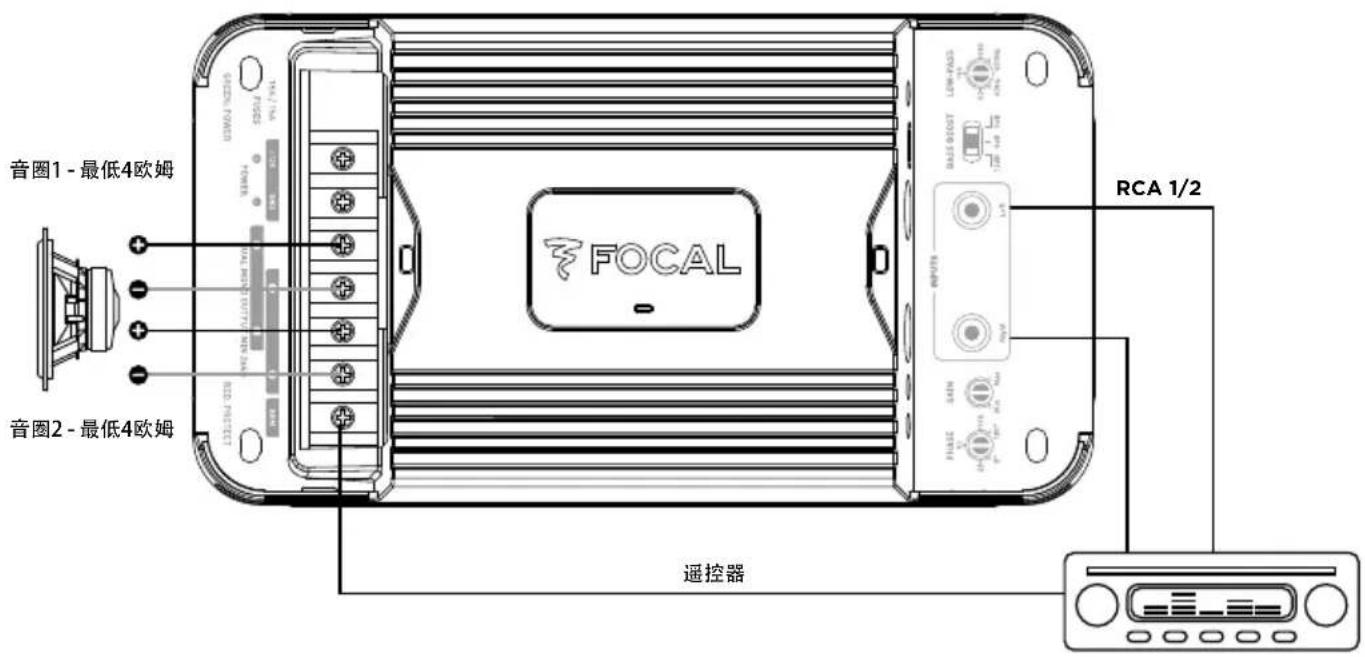

图3.3（二次）-MSDS 1.350，双线圈连接

双扬声器 HP 1- 最低4欧姆 FOCAL RCA 1/2 HP 2- 最低4欧 遥控器

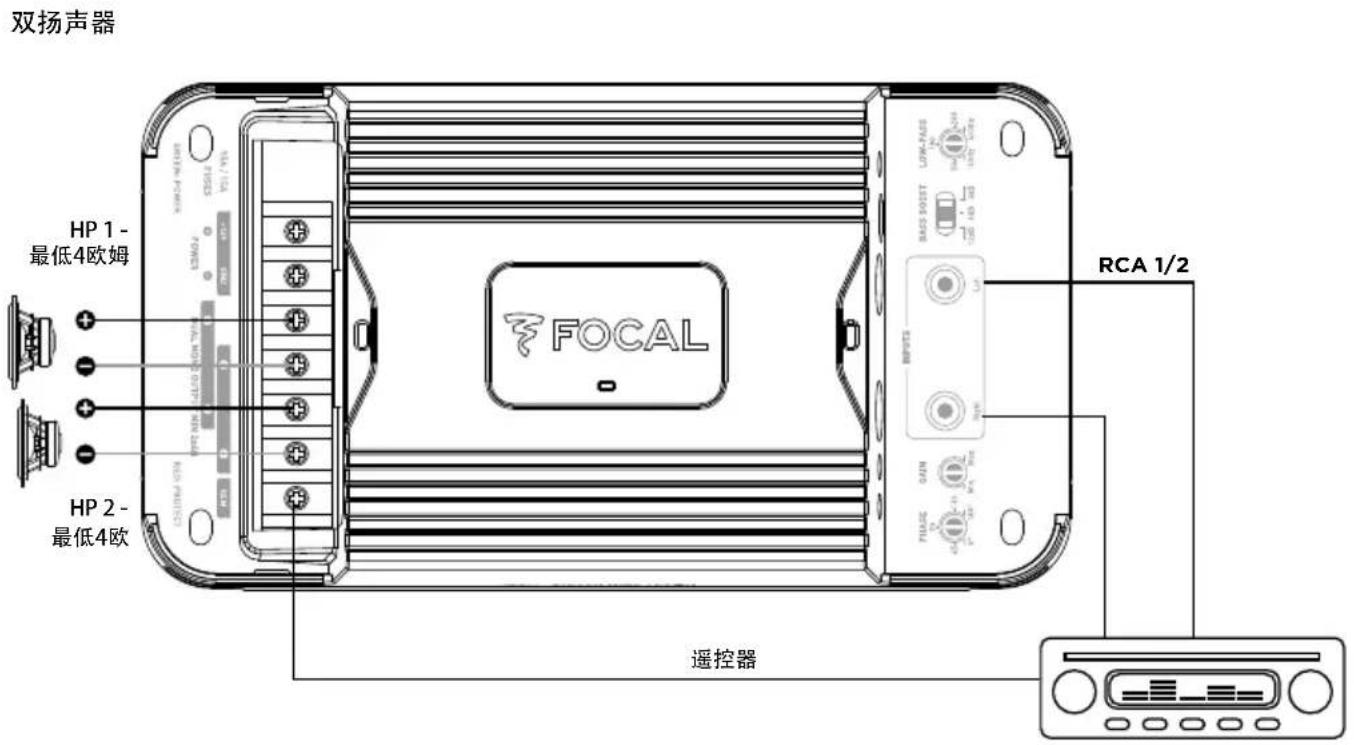

图3.3（三次）-MSDS 1.350，双扬声器连接

注意

FDS放大器连接的扬声器或扬声器套件的阻抗必须高于2欧姆。

在桥接模式（FDS4.350和FDS2.350）或双输出模式（对于FDS1.350）下，FDS放大器连接的扬声器或扬声器套件的阻抗必须高于4欧姆。

在低阻抗下使用将导致质保失效。

3.6 - 电源接线

注意

连接电池正端(+)与放大器正端（+BATT）的电缆上必须

设置保险丝（电流强度：30安），且与电池的距离不得超过40厘米。保险丝盒的连接必须密封。

拆下保险丝座，并拆除保险丝。固定保险丝盒的底座。

切一段长度为10至40厘米（最大）的电缆。剥开1厘米并包锡。将电缆拧入电池保险丝座的端子中。将电源线压接到专用接线端子，并将接线端子拧紧到电池的供电端。

将剩余线缆剥开1厘米并包锡。将电缆拧入保险丝座的另一端。

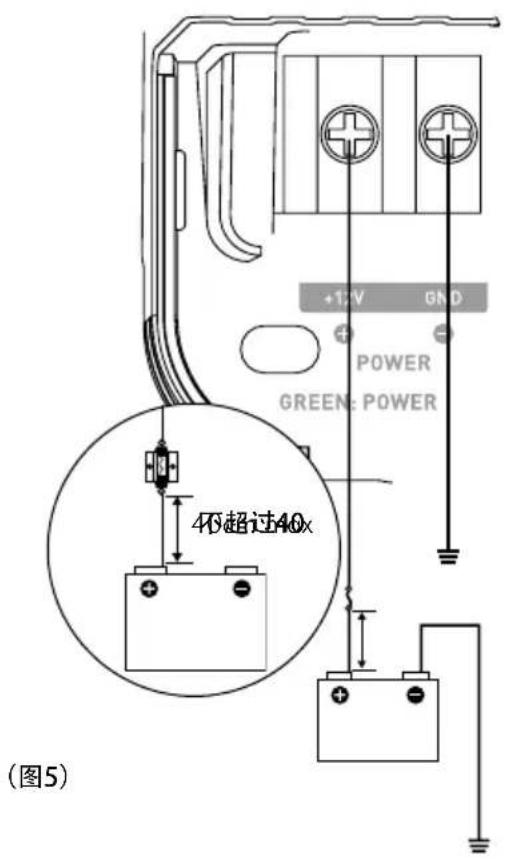

+12V GND POWER GREEN: POWER 4不超过40x (图5)

准备好正极（+）电源线并使用合适的叉形接头连接放大器，用力拧紧固定电源线。（图5）

注意

除了靠近电池的保险丝外，FDS4.350放大器必须在靠近放大器位置安装额外保险丝。

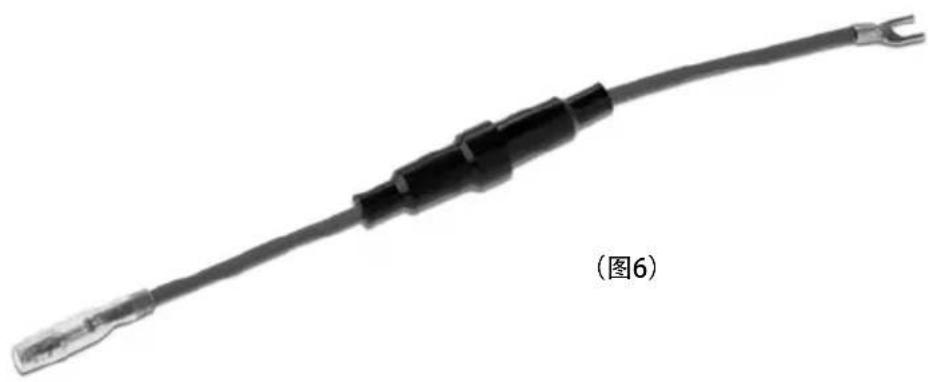

使用随附的带有保险丝盒的接头（图6）。

将电源线压接到专用接线端子。

使用合适的叉形接头将该接头连接放大器，用力拧紧固定电源线。最后，将保险丝插入保险丝座并拧紧。

3.7 - 启动和检查

连接步骤现已完成。仍需对供电及整体（车载收音机/放大器/扬声器）运行情况进行检查。将音源的增益设置为最低。将放大器的增益设置于总行程的1/3处。将各项部件打开。当所有部件打开后，以低音量等级进行测试。

注意

FDS4.350以特定的启动序列运行。它同时需要REM信号和输入端的音频信号。确保车载收音机有足够的音量阈值以启动放大器。

4 - 控制与连接面板

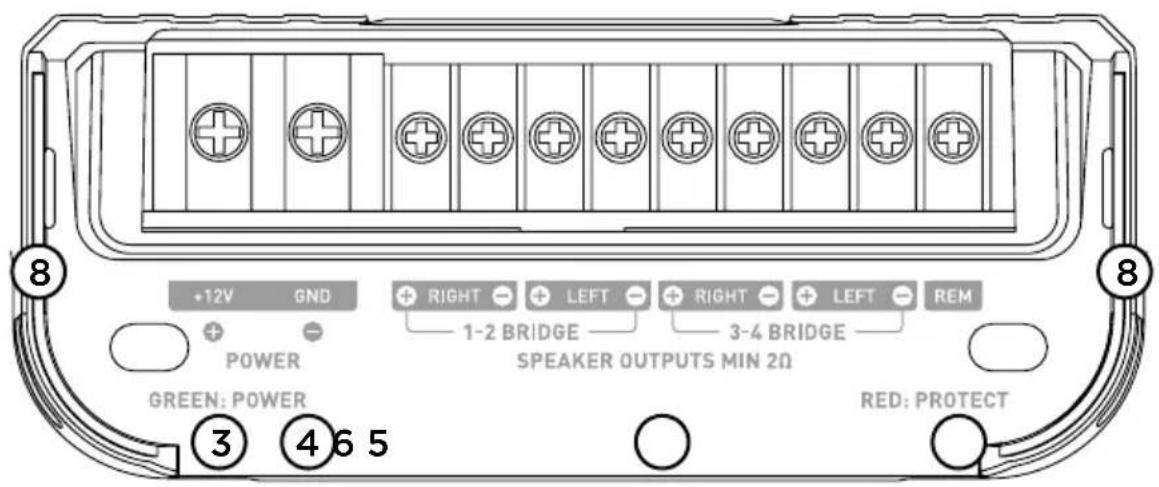

+12V GND RIGHT LEFT RIGHT LEFT REM POWER 1-2 BRIDGE 3-4 BRIDGE SPEAKER OUTPUTS MIN 2Ω GREEN: POWER RED: PROTECT ③ ④ ⑤ ⑧ 8 8

2 CH 3-4 GAIN FREQ 120 220 CROSSOVER LPF FULL HPF INPUT SELECT 3/4 1+2 1/2 CH 1-2 CROSSOVER LPF FULL HPF FREQ 120 220 GAIN 40Hz 400Hz 40Hz 400Hz Min Max Max INPUTS CH3-4 Left Right CH1-2 Left Right 1111

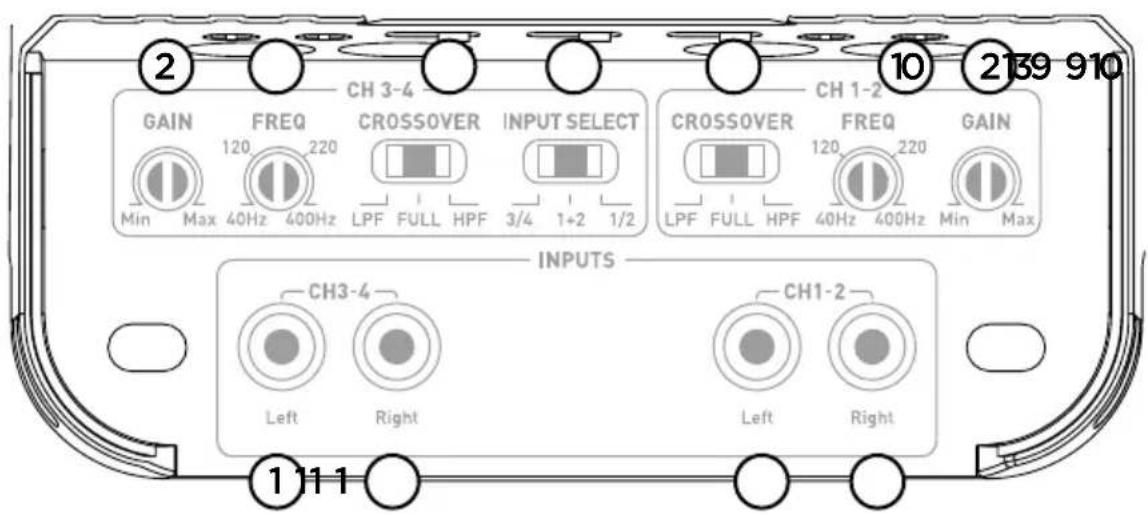

图7.1, FDS 4.350

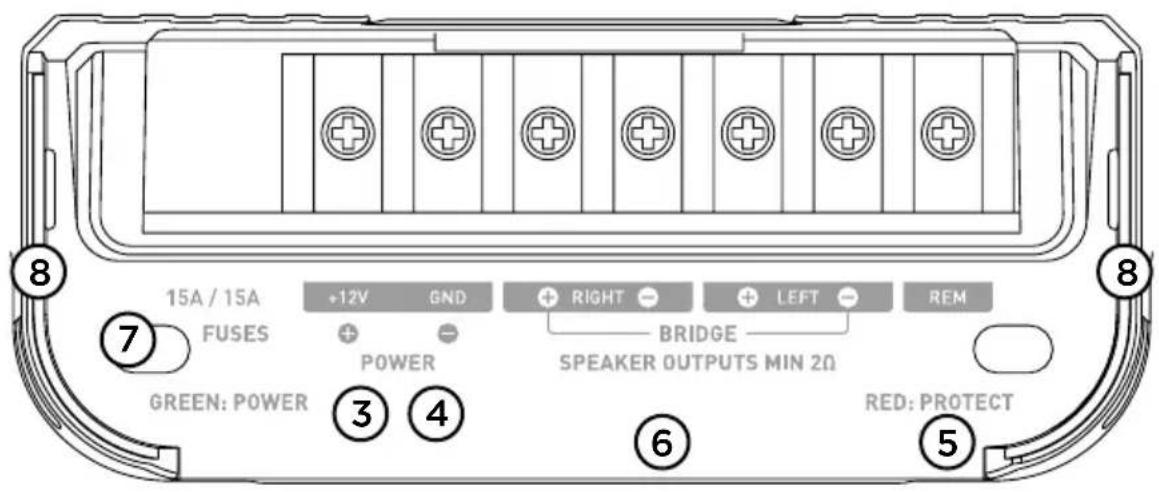

15A / 15A FUSES +12V GND POWER GREEN: POWER + - BRIDGE SPEAKER OUTPUTS MIN 2Ω RIGHT LEFT RED: PROTECT

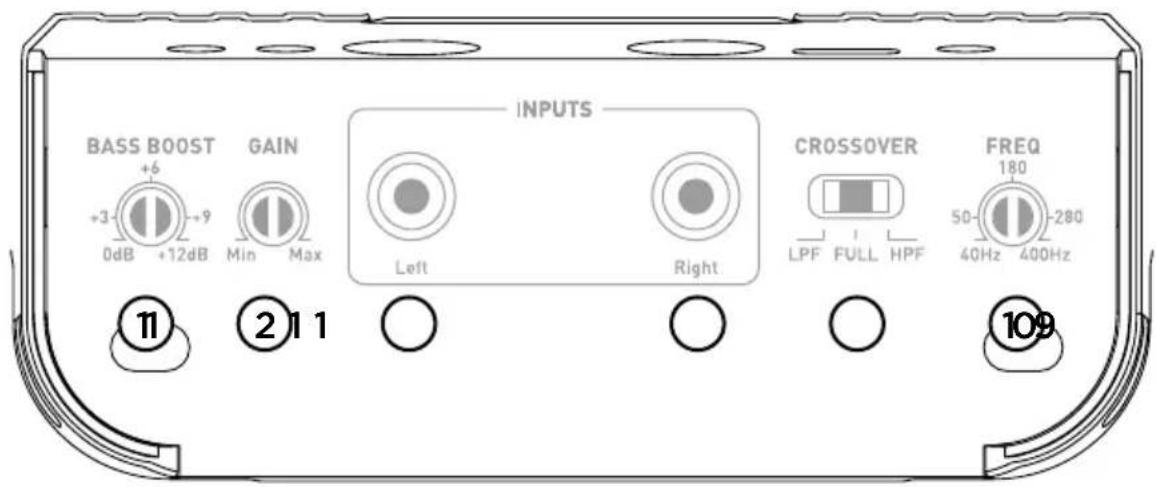

BASS BOOST +6 0dB +12dB +9 Min Max INPUTS Left Right CROSSOVER LPF FULL HPF FREQ 180 50-280 40Hz 400Hz 11 2 1 1 109

图7.2, FDS 2.350

15A / 15A +12V GND FUSES POWER GREEN: POWER RED: PROTECT 3 4 6 5 8 8 7 3 4 6 5

PHASE 90 45 135 0° 180° Min Max INPUTS Right Left BASS BOOST 12dB 6dB 0dB 11 LOW-PASS 180 50 280 40Hz 400Hz 12 2 1 11 10

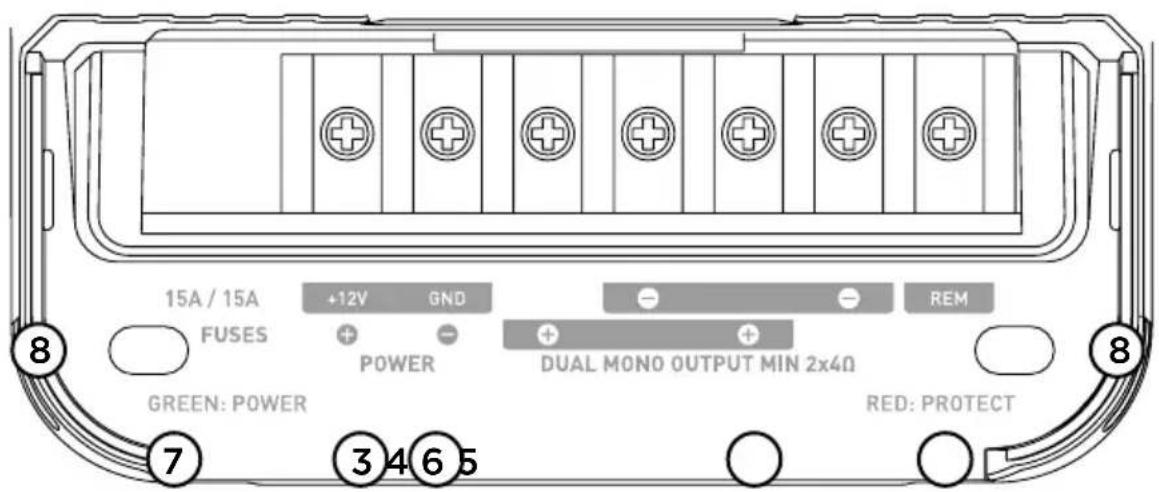

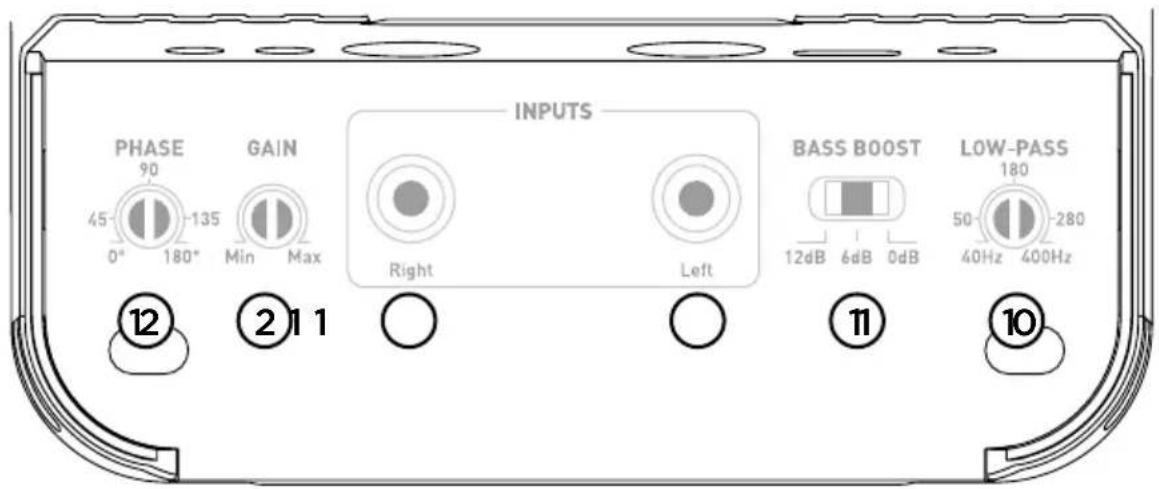

图7.3, FDS 1.350

1° / 输入：RCA接头为低电平信号输入专用。
2^ / 增益：增益旋转式电位器用于调整输入到放大器中的信号电平。注意：增加输入增益并不能产生更大功率，而是更多噪音。电压增益在0.2 V至5 V之间变化。音频链路的性能优化包括在音频链路上游尽早应用最大增益，以及在下游应用最小增益。必须根据音源的电平（线路输出电平）调整此电位计。首先将放大器的增益设置为最低。将音源的电平（音量）逐渐增大至3/4。将放大器的增益提高到所需的最大收听电平。如出现失真请降低电平。
3^ / + 12V:+ BATT电源连接器专用于连接与放大器和电池正端（+）相连的电源线。
4° / 接地：GND（接地）电源连接器专用于连接放大器和车辆地盘相连的负端（-）电源线。
5^ /REM：REM连接器用于通过车载收音机的REM和REMOTE输出连接放大器和音源（车载收音机）。这样，只要信号源（车载收音机）打开，放大器就会自动开启。
6° / 扬声器：扬声器连接器用于连接放大器和扬声器。务必遵守极性：放大器正端（+）对应滤波器或扬声器正端（+），放大器负端（+）对应滤波器或扬声器负端（+）。
7° / FUSES（保险丝）：FUSES保险丝连接器专用于安装放大器的保险丝。
如需更换，请确保电流强度完美适配。
8° / 指示灯：指示灯用于显示放大器的运行情况。
绿色LED指示灯常亮表示产品运行正常。
绿色LED指示灯常亮表示产品运行异常，请参阅第5章的故障排除。
9° / 滤波器选择器：CROSSOVER转换器用于根据选择启用高通滤波器（HPF）、低通滤波器（LPF）或无滤波器模式（FULL）。
10^ /根据滤波器对截止频率进行调整：该旋转式电位器可以调整低通或高通滤波器的值。所选值定义将被剪除的信号的频率。
11^ /低音增强：旋转式电位器（FDS2.350）或选择器（FDS1.350）可将低音音量级别从0增加到12dB。
12°/相位调整：PHASE相位旋转式电位器可以调整通道及系统其它部分的相位。对超低音扬声器的相位进行调整，使超低音扬声器和其它扬声器在连接频率上同时起作用。在理论信号周期内稍微偏移其中一个源，以确保听音位置的相位配置完美。
13° / 模式选择器：INPUT SELECT输入选择转换器（仅FDS 4.350适用）可允许通道3和4在必要时复制通道1和2的信号。因此，如果您的车载收音机仅有一组输出（右侧和左侧各一个），您可以激活1/2模式来放大四个通道。

如果您想要使用FDS 4.350来配置4个独立输入通道，请选择3/4模式。

如果您想要以3通道模式使用FDS 4.350，请选择1+2模式。然后，3/4声道接收来自声道1和2的单声道叠加信号，以引导超低音扬声器。

5-故障排除

指示灯的不同状态代表特定的故障模式或故障原因。

检查以下所有可能情况。如果将检查仍然无法恢复正常功能，请联系FDS放大器的安装人员或经销商。

LED状态指示灯 声音	可能原因 故障排除
红灯亮 无 输出短路 关闭音频系统。检查扬声器,
关闭 无 无供电或供电异常 关闭音频系统。检查12 V电源。检查电源线及其极性。检查保险丝。
红/绿灯交替闪烁 改变,缺席或替代 过热 关闭音频系统。			等待放大器冷却后再继续使用。
关闭 无 无REM信号 打开音频系统。			检查REM端子是否存在电压。
关闭 无 保险丝失效 关闭音频系统。			检查保险丝,必要时进行更换。
关闭/绿色常亮 有/无或失真		接地问题 关闭音频系统。检查接地端与车辆底盘连接的通畅性。

注意

FDS4.350以特定的启动序列运行。它同时需要REM信号和输入端的音频信号。确保车载收音机有足够的音量阈值以启动放大器。

6 - 技术规格

型号 FDS4.350	4/3/2声道D类放大器	FDS2.350立体声桥接D类放大器	FDS1.350单声道双输出D类放大器
CEA功率(4欧姆) 4 x 58 W RMS 2 x 105 W RMS 1 x 210 W RMS
最大功率(2欧姆) 4 x 100 W RMS 2 x 170 W RMS 1 x 350 W RMS
最大功率(桥接4欧姆) 2 x 200 W RMS 1 x 360 W RMS
通带 10 Hz - 50 KHz 10 Hz - 50 KHz 10 Hz - 400 Hz
总谐波失真 0.05 % 0.07 % 0.05 %
串扰(1KHz) >65 dB >65 dB -
信噪比(1W/A) >84 dBA >84 dBA
高通/低通滤波器	配置40 Hz-400 Hz	配置40 Hz-400 Hz	低通40 Hz-400 Hz
低音增强	-	线性居中低音增强为85 Hz(0至12dB)	可选居中低音增强为50 Hz(0至12dB)
相位调整	-	-	渐进(0-180°)
全频功能	√	√	-
静止电流(A)	0.7	0.9	0.7
保险丝	1 x 30 A	2 x 15 A	2 x 15 A
保护	短路/低阻抗/极性反转/直流/电压降/过热保护
尺寸,单位为毫米(长x宽x高)	199 x 108 x 43	199 x 108 x 43	199 x 108 x 43
重量(克)	850	850	850

质保条款

所有Focal扬声器均享受由您本国的Focal官方经销商提供的质保。您的经销商将为您提供与质保条款相关的所有具体信息。质保范围延伸至原始购货发票所在国家现行法律规定的最低范畴。
