Type de produit	Amplificateur audio classe D 4/3/2 canaux
Marque	Focal
Modèle	FDS 4.350 (FD 4.350)
Dimensions (L x l x h)	199 x 108 x 43 mm
Poids	850 g
Alimentation	12 V (batterie véhicule), fusible recommandé 30 A
Puissance de sortie (CEA)	4 x 58 W RMS (4 ohms), 4 x 100 W RMS max (2 ohms)
Puissance max en mode bridgé	2 x 200 W RMS (4 ohms)
Bande passante	10 Hz - 50 kHz
Distorsion harmonique totale	0,05 %
Rapport signal/bruit (SNR)	>84 dBA (1W/A)
Filtres intégrés	Passe-haut (HPF), passe-bas (LPF), mode Full range
Réglage de fréquence de coupure	40 Hz - 400 Hz (pour filtres HPF et LPF)
Bass boost	Non disponible sur ce modèle (FDS 4.350)
Réglage de phase	Non disponible sur ce modèle
Entrées	2 paires de RCA (entrées bas niveau)
Sorties haut-parleurs	4 canaux, impédance minimale 2 ohms (4 ohms en bridgé)
Fonctionnalités supplémentaires	Sélecteur d'entrée (INPUT SELECT) pour mode 3/4, 1/2 ou 1+2
Protections	Court-circuit, impédance basse, inversion polarité, DC, chute tension, thermique
Consommation au repos	0,7 A
Fusible embarqué	1 x 30 A (principal) + fusible supplémentaire près de l'ampli
Température de fonctionnement	Ventilation nécessaire, ne pas obstruer le radiateur
Câblage recommandé	Câble d'alimentation section >4 mm² (<3 m), câbles RCA blindés
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Garantie	2 ans (France)

FOIRE AUX QUESTIONS - FD 4.350 FOCAL

Comment installer le FDS 4.350 dans mon véhicule ?

Avant l'installation, débranchez la borne négative de la batterie. Placez l'amplificateur dans un endroit ventilé. Fixez-le à l'aide des vis fournies. Acheminez les câbles d'alimentation, RCA et haut-parleurs en respectant les polarités. Branchez d'abord la masse (GND) au châssis, puis l'alimentation +12V avec un fusible à moins de 40 cm de la batterie. Enfin, connectez le signal REM et les entrées/sorties audio.

Quelle section de câble d'alimentation dois-je utiliser ?

La section dépend de la distance à la batterie. Pour une longueur inférieure à 3 m, utilisez du câble de section >4 mm² (11 AWG). Pour des distances plus longues (jusqu'à 7 m), une section >5 mm² (10 AWG) est recommandée.

Que faire si le voyant rouge (PROTECT) s'allume ?

Le voyant rouge indique un dysfonctionnement : court-circuit en sortie, impédance trop basse, ou surchauffe. Éteignez le système, vérifiez les connexions des haut-parleurs et l'impédance. Attendez le refroidissement si nécessaire. Si le problème persiste, contactez un installateur Focal.

Puis-je utiliser un seul canal d'entrée RCA pour alimenter les 4 canaux ?

Oui, grâce au sélecteur INPUT SELECT. Positionnez-le sur '1/2' pour que les canaux 3/4 recopient le signal des canaux 1/2. Ainsi, une seule paire RCA suffit pour amplifier les quatre canaux.

Quelle impédance minimale pour les haut-parleurs connectés ?

En mode normal (non bridgé), l'impédance minimale par canal est de 2 ohms. En mode bridgé (pour les canaux 1-2 ou 3-4), l'impédance minimale est de 4 ohms. Ne pas utiliser d'impédance inférieure sous peine d'annulation de garantie.

Comment régler le gain et les filtres ?

Commencez avec le gain au minimum. Montez le volume de la source aux 3/4, puis augmentez progressivement le gain jusqu'au niveau d'écoute souhaité sans distorsion. Le filtre CROSSOVER permet de choisir entre passe-haut (HPF), passe-bas (LPF) ou Full range. Réglez la fréquence de coupure entre 40 Hz et 400 Hz selon vos haut-parleurs.

Pourquoi l'amplificateur ne s'allume-t-il pas ?

Vérifiez la connexion du câble REM (télécommande) à la sortie REM de l'autoradio. Assurez-vous que la tension d'alimentation est présente (borne +12V et GND). Contrôlez les fusibles (1x30A principal et éventuellement un second près de l'ampli). Pour le FDS 4.350, un signal audio doit également être présent aux entrées pour démarrer.

Est-il possible de faire fonctionner l'amplificateur sans batterie moteur allumé ?

Il est déconseillé de faire fonctionner l'amplificateur longtemps sans faire tourner le moteur, car cela peut décharger la batterie. Utilisez-le de préférence avec le moteur allumé pour éviter une décharge prématurée.

Comment entretenir l'amplificateur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées par la poussière. Vérifiez périodiquement les connexions et les fusibles.

Que faire en cas de panne ou de défaut ?

Consultez le tableau de dépannage dans la notice : si le voyant est rouge, vérifiez les courts-circuits ; s'il est éteint, vérifiez l'alimentation et le signal REM. Si le problème persiste, contactez votre revendeur Focal. La garantie est de 2 ans en France ; pour toute réparation, renvoyez l'appareil dans son emballage d'origine.

MODE D'EMPLOI FD 4.350 FOCAL

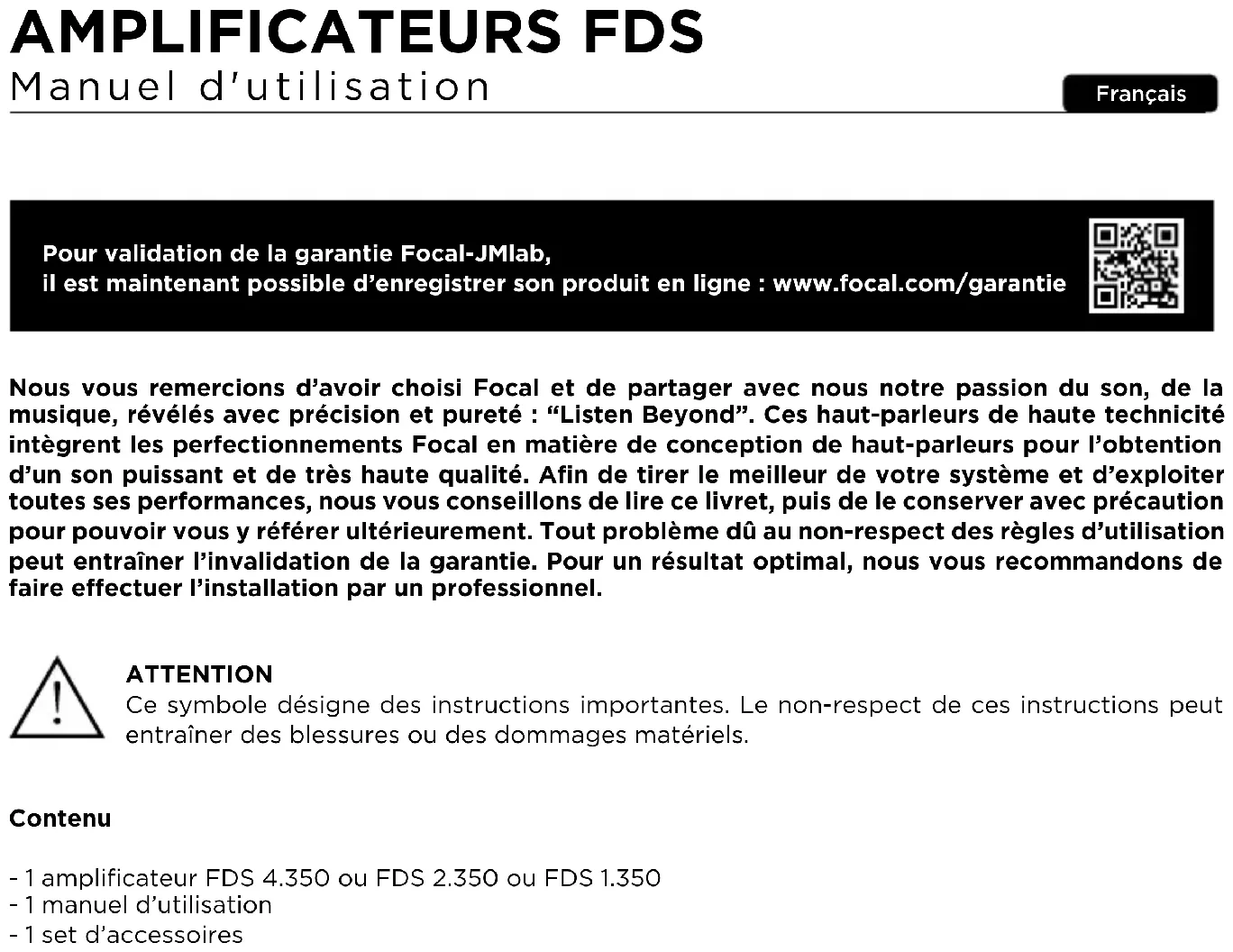

Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Nous vous remercions d'avoir choisi Focal et de partager avec nous notre passion du son, de la musique, révélés avec précision et pureté : "Listen Beyond". Ces haut-parleurs de haute technicité intègrent les perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin de tirer le meilleur de votre système et d'exploiter toutes ses performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie. Pour un résultat optimal, nous vous recommandons de faire effectuer l'installation par un professionnel.

Attention

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

Contenu

• 1 amplificateur FDS 4.350 ou FDS 2.350 ou FDS 1.350
• 1 manuel d'utilisation
• 1 set d'accessoires

Avertissement

• N'activer aucune fonction susceptible de détourner votre attention lors de la conduite du véhicule. Les fonctions ou réglages requérant une attention prolongée ne doivent être exploités qu'à l'arrêt complet du véhicule. Veiller à toujours stopper le véhicule dans un endroit sûr avant d'activer ces fonctions. Il y a risque de provoquer un accident.
• Garder le volume à faible niveau de façon à pouvoir entendre les bruits extérieurs durant la période de conduite du véhicule. Il y a risque de provoquer un accident.
• Ne pas ouvrir votre amplificateur FDS, ni opérer de modifications sur le produit. Il y a risque d'accident, d'incendie ou de choc électrique.
• Utiliser votre amplificateur FDS sur des applications mobiles de 12 volts uniquement. Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.
• Utiliser des fusibles d'ampérage approprié. Il y a risque d'incendie ou de décharge électrique.
• Ne pas obstruer le radiateur de votre amplificateur FDS. Une surchauffe interne peut se produire et provoquer un incendie.
• Effectuer correctement les connexions. Vérifier la section du câble et le type de câble. Il y a risque d'incendie, de blessures et/ou d'endommagement de l'appareil.
• Ne pas utiliser d'écrous ni de boulons du circuit de direction ou de freinage, de réservoir, de ceintures ou autres éléments de sécurité pour la connexion de la masse. L'utilisation de ces organes comme masse peut désactiver le système de contrôle du véhicule et causer un incendie ou autre avarie.
• Garder les petits objets susceptibles d'être ingérés, comme les boulons, accessoires ou les vis, hors de portée des enfants. L'ingestion de tels objets peut entrainer de graves blessures. En cas d'ingestion, consulter un médecin.

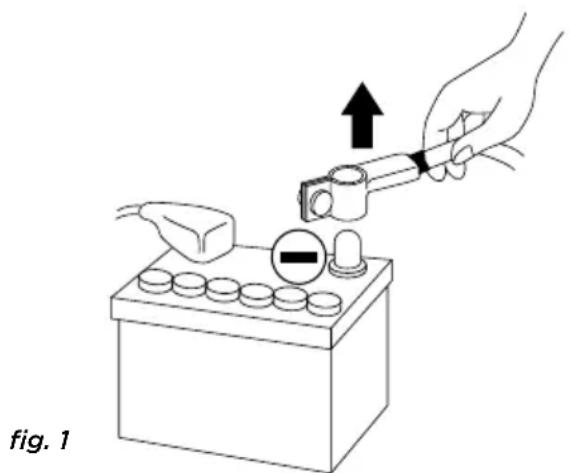

• Avant d'entamer l'installation, déconnecter la borne négative de la batterie pour éviter tout risque de blessure, d'incendie ou d'endommagement du matériel. (fig. 1)

Manuel d'utilisation

Attention

L'écoute prolongée à fort niveau, au-delà de 110 dB, peut détériorer durablement l'audition. Des écoutes, même brèves, au-delà de 130 dB, peuvent provoquer des lésions auditives irrémédiables.

Interrompre toute utilisation en cas de problème. Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Si un dysfonctionnement persiste, retourner l'appareil auprès de votre revendeur FOCAL en vue de sa réparation.

Utiliser les accessoires spécifiés et les installer correctement. Utiliser uniquement les accessoires spécifiés dans le manuel d'utilisation, ainsi que ceux qui sont fournis dans l'emballage. L'utilisation d'autres composants peut causer des dommages internes au produit, ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance technique du produit. Il y a risque d'accident, d'incendie ou de choc électrique.

Ne pas installer dans des zones fortement humides ou poussiéreuses. Éviter d'installer l'appareil dans des zones du véhicule soumises à une forte humidité ou à une présence excessive de poussière. La pénétration d'humidité ou de poussière à l'intérieur du produit risque de provoquer une défaillance.

Installation de votre amplificateur FDS

L'installation de ce produit requiert des compétences techniques et de l'expérience. En cas d'incertitude sur l'aptitude à installer l'amplificateur, confier cette tâche à un revendeur Focal afin de profiter pleinement de l'ensemble des possibilités de votre amplificateur FDS.

Câblage de votre amplificateur FDS

Utiliser uniquement les câbles préconisés dans le manuel d'utilisation et les accessoires fournis. Le câble haut-parleur doit être utilisé UNIQUEMENT pour relier l'amplificateur aux haut-parleurs. La section des câbles d'alimentation doit correspondre à celle mentionnée dans le tableau (paragraphe 3.1) et est fonction de la puissance de l'amplificateur et de la longueur de câble nécessaire. Utiliser des câbles RCA à double ou triple blindage pour éviter tout parasitage du signal bas niveau.

Durée de fonctionnement de votre amplificateur FDS

Eviter de faire fonctionner l'amplificateur durant une longue période sans démarrer le véhicule. Ceci peut entrainer la décharge prématurée de la batterie.

Ventilation

Il est impératif de ne pas couvrir la zone supérieure de votre amplificateur FDS afin de ne pas créer de surchauffe.

Matériel requis pour effectuer l'installation (en dehors des accessoires fournis) :

• 2 gaines de section adéquates (1 gaine pour le câble d'alimentation, 1 gaine pour le lot de câbles haut-parleurs, REMOTE, modulation RCA)
• Multimètre (voltage/ampérage) • Fer à souder + étain
• Pince à sertir
• Pince à dénuder
• Coupe-fils
• Clé de borne de batterie
• Perceuse à main et mèches assorties
• Gaines thermo-rétractables de diamètres appropriés aux différents câbles
• Câble d'alimentation de longueur et de section adéquates
• Câble d'allumage à distance (entrée REM de l'amplificateur) de longueur et de section adéquates
• Câble de masse de longueur et de section adéquates
• Porte-fusible et fusible adéquat
• Cosse de liaison à la borne positive (+) de la batterie
• Cosse de liaison au châssis du véhicule (-)
• Vis avec tête de vis de 6 mm au minimum et son écrou pour mise à la masse sur le châssis du véhicule

Installation :

La section ci-dessous traite de points relatifs au véhicule dont il faut tenir compte pour l'installation de votre amplificateur. Vous gagnerez du temps en planifiant à l'avance la disposition du système et du câblage.

Assurez-vous, durant cette étape préparatoire, que l'ensemble des réglages resteront accessibles une fois l'installation terminée.

Avant de commencer l'installation, merci de suivre scrupuleusement les règles suivantes :

1 - Après lecture intégrale du manuel d'utilisation, s'assurer d'avoir compris l'ensemble des instructions avant d'installer votre amplificateur. 2 - Débrancher le fil négatif de la batterie avant de commencer l'installation (fig. 1) 3 - Pour faciliter le montage, nous suggérons de dérouler tous les fils avant d'installer votre amplificateur. 4 - Acheminer l'ensemble des câbles RCA, haut-parleur et REM à l'écart des câbles d'alimentation afin d'éviter tout parasitage du signal. 5 - Utiliser des connecteurs de qualité et les fourches sur le bornier de l'amplificateur afin d'assurer une fiabilité d'installation et minimiser les pertes de signal ou de puissance. 6 - Vérifier avant de réaliser quelque opération que vous ne coupez ou percez pas le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ainsi que le câblage électrique ou tout élément sécuritaire. 7 - Ne jamais faire passer de fil sous le véhicule. Il faut impérativement les installer à l'intérieur de celui-ci. Lors du passage des câbles, vérifier que ceux-ci ne gêneront pas la conduite du véhicule. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, les pédales (frein, accélérateur et embrayage, etc...), peuvent s'avérer extrêmement dangereux. 8 - Éviter de faire passer des fils par-dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal doit être protégé par des passe-fils. Faire cheminer les câbles à l'écart des pièces mobiles (rails d'un siège,...) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer ou d'endommager les câbles et d'engendrer un court-circuit électrique. 9 - Toujours protéger la batterie et le circuit électrique de dommages potentiels à l'aide de fusibles. Installer un porte-fusible et un fusible appropriés sur le câble d'alimentation 12 V positif (+) à moins de 40 cm de la borne de la batterie. Idéalement, cette distance doit être la plus courte possible (fig. 5). 10 - Préparer la masse du châssis en grattant toute trace de peinture sur la surface métallique, afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et TOUJOURS connectées à du métal soudé à la carrosserie ou au châssis du véhicule (fig. 2). Le point de masse généralement retenu est celui assurant la liaison entre la borne négative de la batterie et le châssis du véhicule. 11 - NE JAMAIS monter ce produit dans le compartiment moteur du véhicule. Ceci entraînerait l'annulation de la garantie.

Où installer votre amplificateur FDS ?

En raison de la puissance de l'amplificateur, une dissipation thermique est nécessaire au fonctionnement. Pour cette raison, l'amplificateur doit être monté dans un endroit permettant une ventilation, tout spécialement sur le dessus. Eviter tout encastrement ou recouvrement de l'amplificateur dans sa zone d'installation.

2 - Fixation de votre amplificateur FDS

Positionner votre amplificateur à l'emplacement souhaité et le repérer.

Repérer les points de fixation dans votre support en retirant les capots à chaque extrémité.

Utiliser les vis de fixation fournies (adaptées à un vissage dans un support bois).

Avertissement

En cas de doute sur l'aptitude à installer l'amplificateur et câbler le système de façon adéquate, confier cette tâche à un revendeur/installateur Focal.

Attention

Eviter de faire passer les câbles d'alimentation près des câbles d'entrée bas niveau (LOW LEVEL INPUTS), de l'antenne, des équipements et faisceaux sensibles. Les fils d'alimentation transportent un courant élevé pouvant produire un parasitage du signal audio.

Attention

Réduire le plus possible la longueur des câbles afin d'optimiser la qualité de l'installation et ainsi limiter les pertes de signal.

Attention

Avant de débuter la phase de connexion, s'assurer de retirer la borne négative (-) de la batterie du véhicule (fig. 1).

3.1 - Quelle section de câble d'alimentation choisir ?

Votre amplificateur FDS nécessite une alimentation d'ampérage appropriée.

Les sections des câbles d'alimentation à utiliser dépendent de la distance de câblage à la batterie, ils sont préconisés dans le tableau suivant :

Longueur du câble en mètres jusqu'à la batterie
Longueur < 3	m < 4 m < 5 m < 6 m < 7 m
Section mm2	>4 mm2	>5 mm2	>5 mm2	>5 mm2	>5 mm2
Section AWG < 11 AWG < 10 AWG < 10 AWG < 10 AWG

Le respect de ces règles de câblage est indispensable à l'aspect sécuritaire de votre installation électrique. Il est également important pour maintenir les performances maximales de votre amplificateur FDS.

3.2 - Câblage des signaux d'entrée et de sortie sur votre amplificateur FDS

Faire cheminer ensemble les câbles de modulation (RCA), les câbles haut-parleurs, le câble REM en les isolant des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques (essuie-glace,...). Conserver toute la longueur des câbles, elle sera ajustée plus tard.

3.3 - Câblage de l'alimentation de votre amplificateur FDS

3.3.1 - Faire cheminer le câble d'alimentation positif (+) en prenant soin de le faire passer à l'opposé des câbles précédemment tirés pour éviter tout parasitage. NE PAS CONNECTER LE CABLE POUR L'INSTANT.

Amplificateurs FDS

Manuel d'utilisation

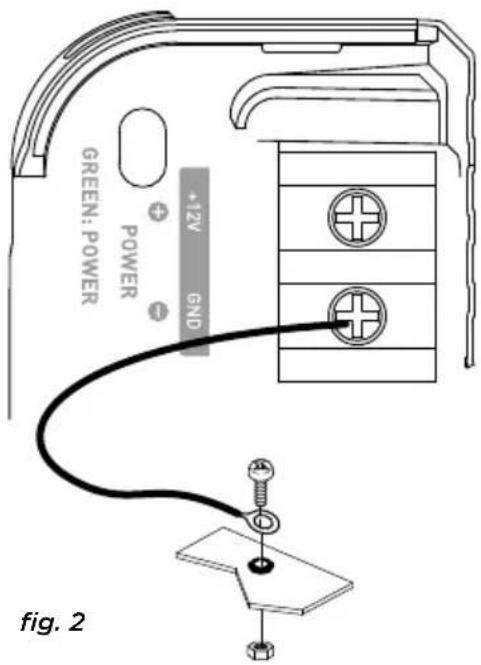

3.3.2 - Se munir du câble d'alimentation négatif (-). Ce câble doit être le plus court possible et ne doit idéalement pas dépasser 1 mètre, afin d'assurer une parfaite liaison entre l'amplificateur et le châssis du véhicule. Le câble et sa section doivent être conformes au tableau en 3.1. Trouver un point de masse adéquat, puis le poncer pour enlever toute trace de peinture ou autre vernis et ainsi optimiser la qualité du contact. Percer la tôle préalablement poncée au diamètre correspondant à la vis choisie en s'assurant qu'aucun passage de câbles réservoir ou autre organe sensible du véhicule ne soit à proximité. Sertir la cosse noire fournie sur l'extrémité du câble. Visser fermement la cosse sur la borne GND de votre amplificateur FDS (fig. 2). Étamer l'autre extrémité puis sertir ou souder sur la cosse prévue à cet effet. Insérer la cosse dans la vis, puis mettre la vis et son écrou en place et visser fermement. (fig. 2)

GREEN: POWER + 12V GND fig. 2

3.4 - Connexion des signaux d'entrée sur votre amplificateur FDS

La phase de connexion des câbles d'entrée/sortie peut débuter.

3.4.1 - Votre autoradio est équipé de sorties RCA. (fig. 3)

Connector les RCA à l'amplificateur en respectant les polarités (INPUT Left = noir ou blanc, INPUT Right = rouge). Connecter l'autre extrémité des RCA aux sorties RCA de l'autoradio (Left = gauche; Right = droite) disponibles.

Connecter ensuite le câble REMOTE à l'amplificateur (borne REM) en vissant fermement.

Connecter l'autre extrémité du câble REMOTE à la borne REMOTE de l'autoradio.

Enfin, connecter les câbles haut-parleurs à l'amplificateur en respectant les polarités (+ sur +; - sur -) en utilisant les fourches d'adaptation rouges et noires fournies.

Amplificateurs FDS

Manuel d'utilisation

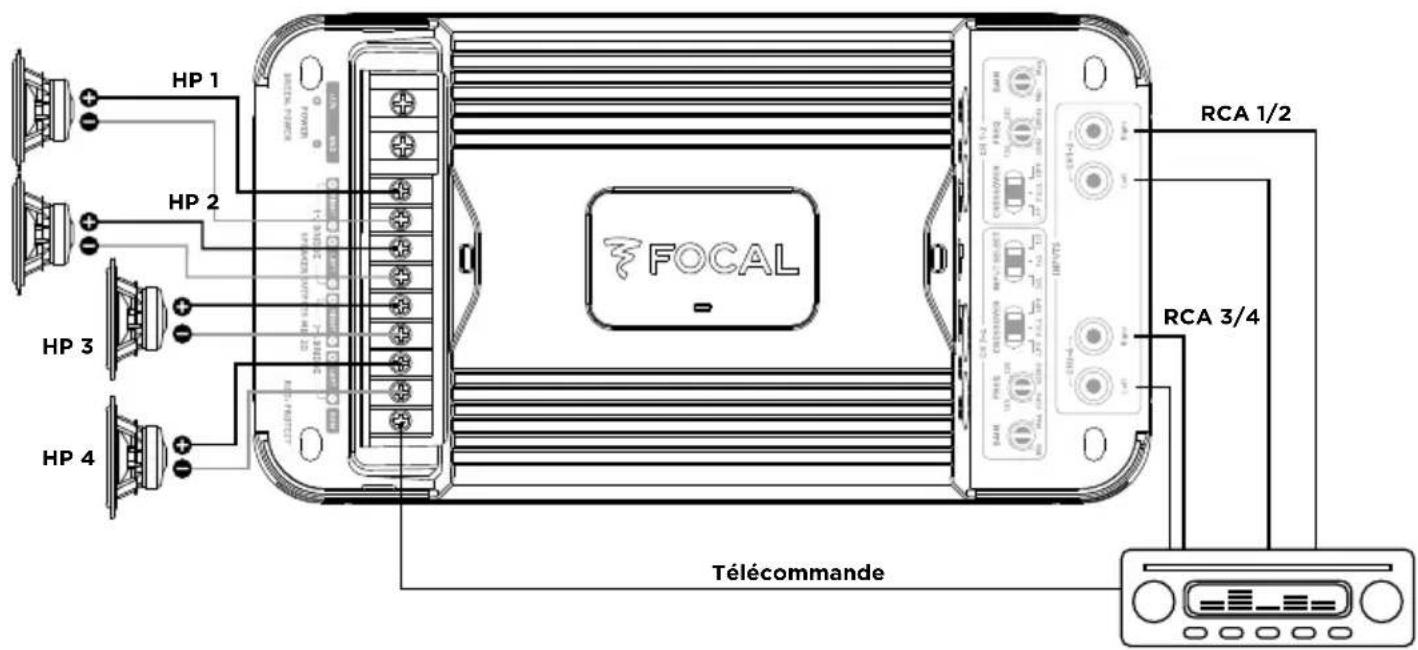

HP 1 HP 2 HP 3 HP 4 FOCAL RCA 1/2 RCA 3/4 Télécommande

fig. 3.1 - FDS 4.350

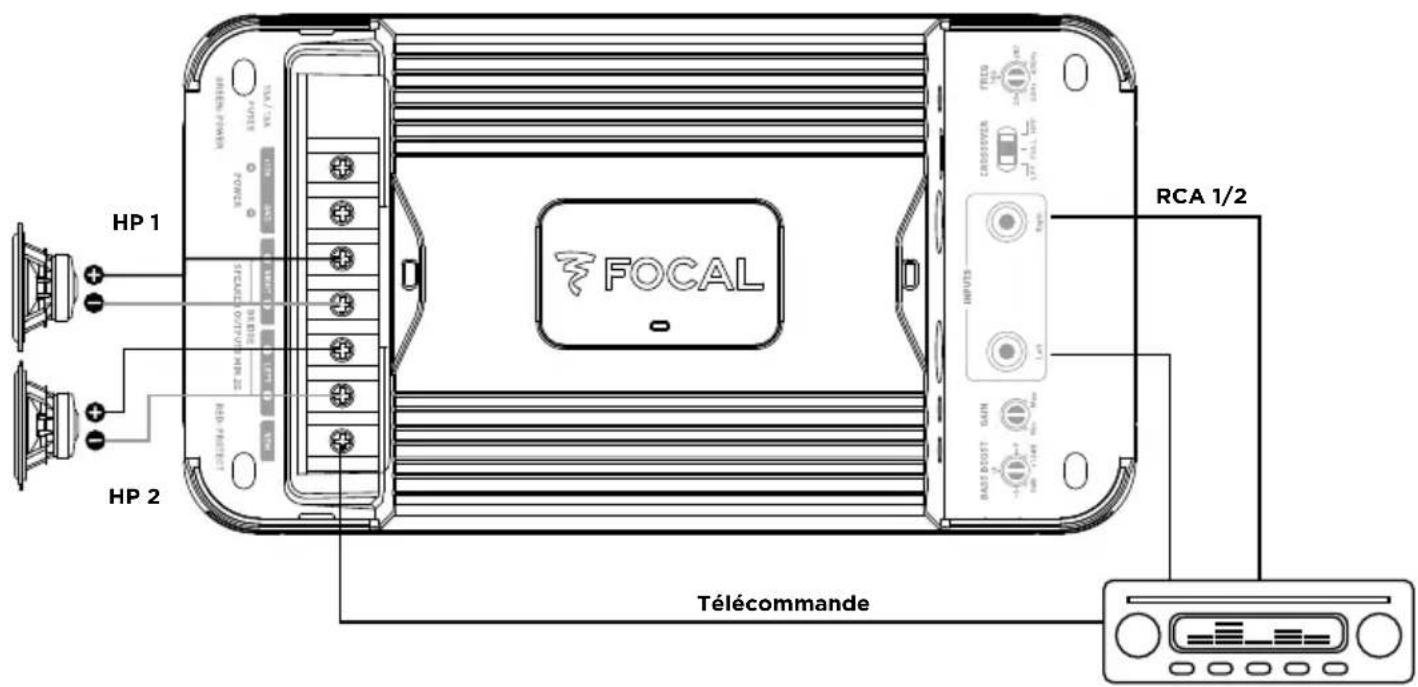

HP 1 HP 2 FOCAL Télécommande RCA 1/2

fig. 3.2 - FDS 2.350

Amplificateurs FDS

Manuel d'utilisation

Haut-parleur simple bobine

Minimum 2 Ω FOCAL Remote RCA 1/2

fig. 3.3 - FDS 1.350, connexion simple bobine

Haut-parleur double bobine

Bobine 1 - Minimum 4 Ω Bobine 2 - Minimum 4 Ω FOCAL Télécommande RCA 1/2

fig. 3.3 bis - FDS 1.350, connexion double bobine

Amplificateurs FDS

Manuel d'utilisation

Double haut-parleur

HP 1 - Minimum 4 Ω HP 2 - Minimum 4 Ω FOCAL Télécommande RCA 1/2

fig. 3.3 ter - FDS 1.350, connexion double haut-parleurs

Attention

Les haut-parleurs ou kits de haut-parleurs câblés sur votre amplificateur FDS doivent systématiquement présenter une impédance supérieure à 2 ohms.

En mode bridgé (FDS4.350 et FDS2.350) ou double sortie (pour FDS1.350), l 4 ohms.

Toute utilisation à des impédances inférieures entraînerait une annulation de garantie.

Amplificateurs FDS

Manuel d'utilisation

Attention

Le câble reliant la borne positive (+) de la batterie au bornier “+ BATT” de l'amplificateur doit IMPERA-TIVEMENT comporter un fusible (valeur de l'ampérage : 30 ampères) à 40 cm ou moins de la batterie du véhicule.

Les connexions du porte-fusible doivent être étanches.

Démonter le porte-fusible en prenant soin d'ôter le fusible. Fixer le socle du porte-fusible.

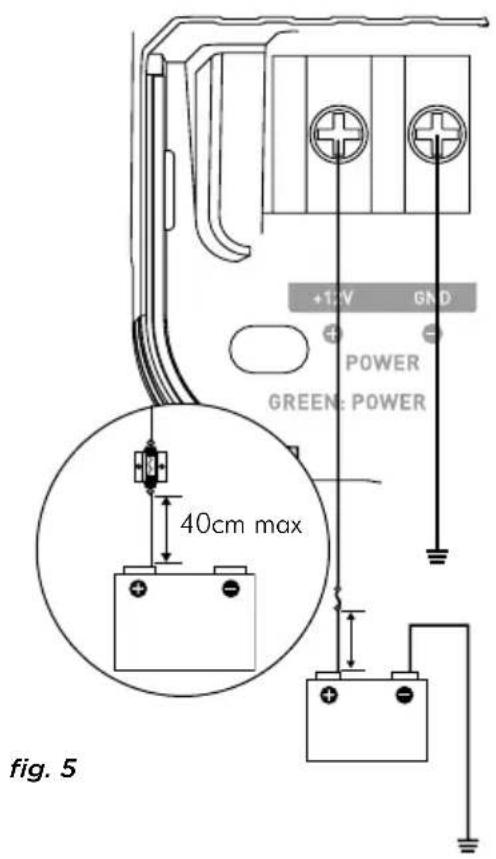

Couper une longueur de câble d'alimentation entre 10 et 40 cm (maximum). Dénuder 1 cm puis étamer. Visser le câble dans le bornier du porte-fusible côté batterie. Sertir votre câble d'alimentation dans une cosse prévue à cet effet et visser cette dernière sur un point d'alimentation batterie.

Sur la longueur de câble restante, dénuder 1 cm puis étamer. Visser le câble dans l'autre bornier du porte-fusible.

+1: V GND POWER GREEN: POWER 40cm max fig. 5

Préparer le câble d'alimentation positif (+) pour le relier à l'amplificateur en utilisant une fourche appropriée puis bloquer le câble en vissant fermement. (fig. 5)

Attention

En plus de ce fusible proche de la batterie, dans le cas du FDS4.350, un fusible supplémentaire doit être installé au plus proche de l'amplificateur.

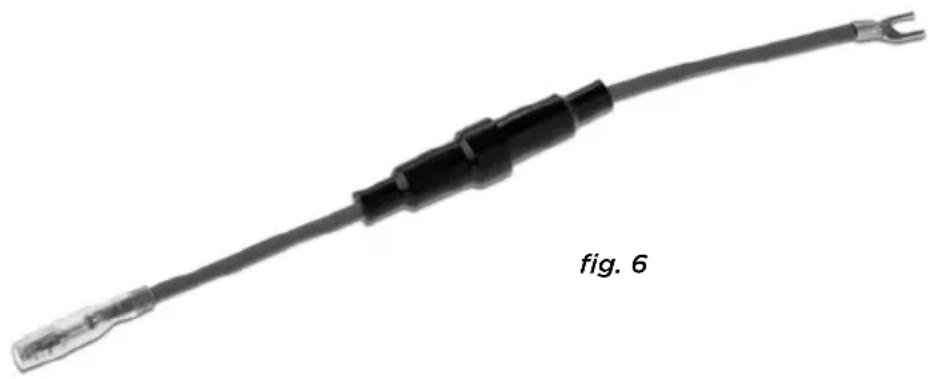

Utiliser le raccord fourni avec porte fusible (fig. 6).

Sertir votre câble d'alimentation dans la cosse prévue à cet effet.

Relier ce raccord à l'amplificateur en utilisant la fourche appropriée puis bloquer le câble en vissant fermement.

Insérer enfin le fusible dans le(s) porte-fusible(s), puis visser fermement.

3.7 - Démarrage et vérifications

La phase de connexion est maintenant terminée. Il reste à vérifier la bonne alimentation ainsi que le bon fonctionnement d'ensemble (autoradio / amplificateur / haut-parleurs). Mettre le gain de la source au minimum. Positionner le gain de votre amplificateur sur 1/3 de la course totale. Mettre sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuer un test à faible volume sonore.

Attention

Le FDS4.350 fonctionne avec une séquence de démarrage particulière. Il nécessite à la fois une présence du signal REM, et de signal audio aux entrées. Assurez-vous de la présence d'un seuil de volume suffisant sur votre auto-radio pour déclencher le démarrage de l'amplificateur.

Amplificateurs FDS

Manuel d'utilisation

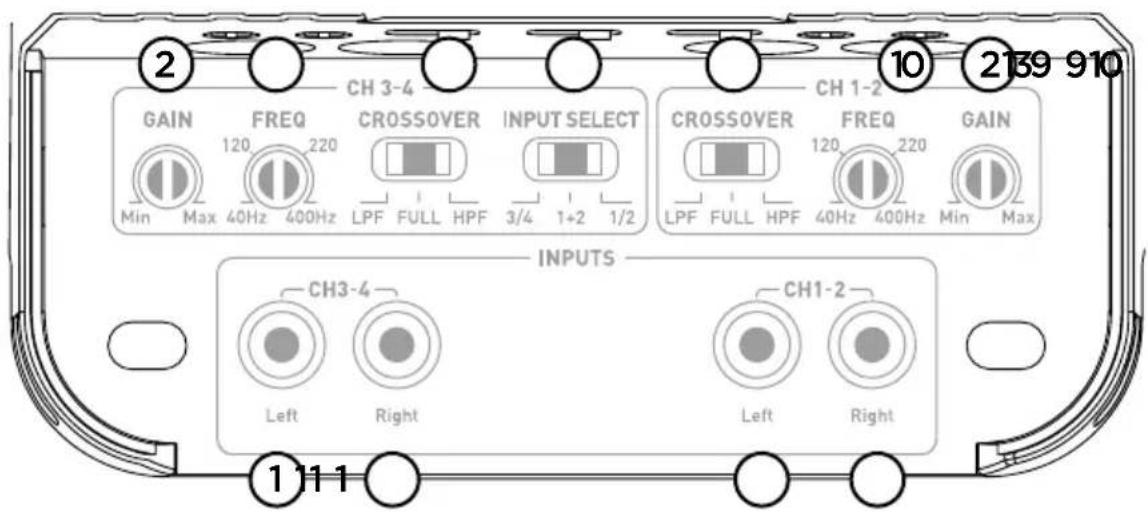

4 - Panneaux de contrôle et connexions

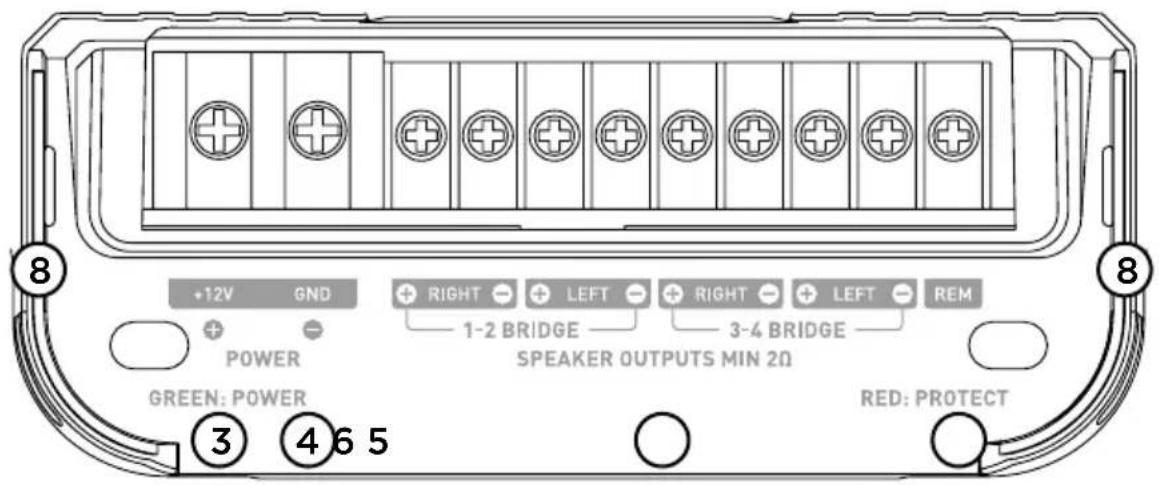

+12V GND RIGHT LEFT RIGHT LEFT REM POWER 1-2 BRIDGE 3-4 BRIDGE SPEAKER OUTPUTS MIN 2Ω GREEN: POWER RED: PROTECT ③ ④ ⑤ ⑧ 8 8

2 CH 3-4 GAIN FREQ 120 220 CROSSOVER LPF FULL HPF INPUT SELECT 3/4 1+2 1/2 CH 1-2 CROSSOVER LPF FULL HPF FREQ 120 220 GAIN 40Hz 400Hz Min Max 40Hz 400Hz Min Max INPUTS CH3-4 Left Right CH1-2 Left Right 111

fig. 7.1, FDS 4.350

Manuel d'utilisation

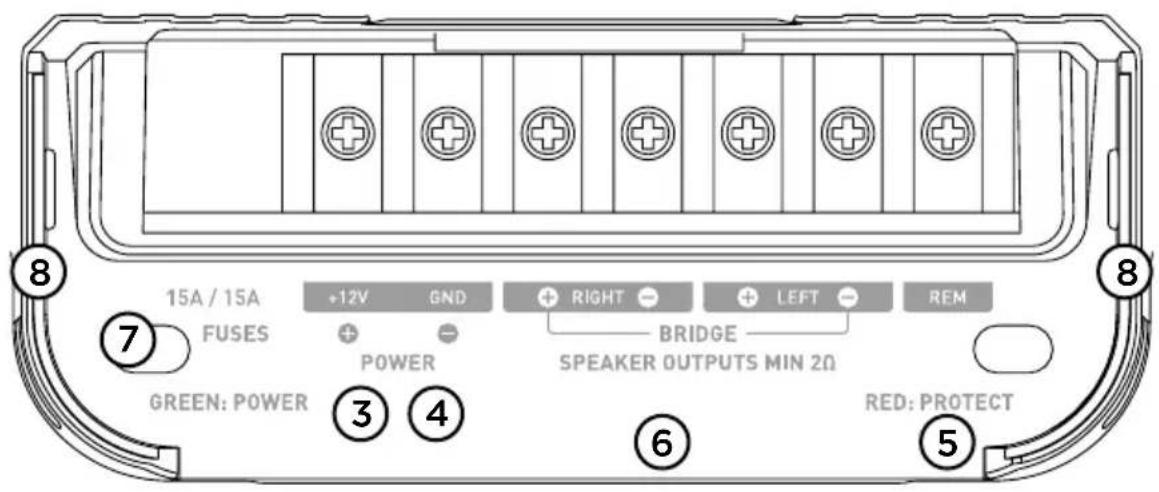

15A / 15A FUSES +12V GND POWER GREEN: POWER + - BRIDGE SPEAKER OUTPUTS MIN 2Ω RIGHT LEFT RED: PROTECT

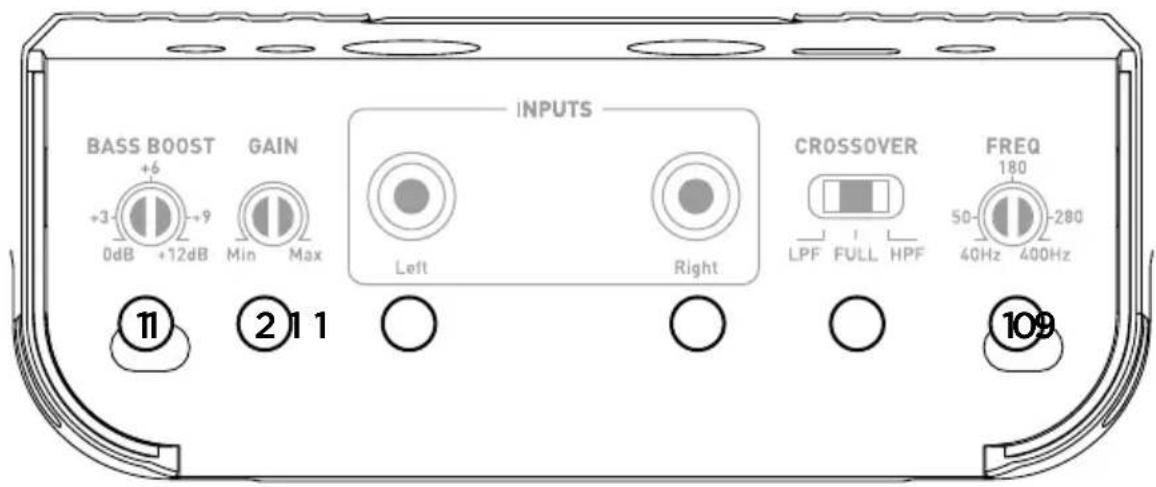

BASS BOOST +6 0dB +12dB +9 Min Max INPUTS Left Right CROSSOVER LPF FULL HPF FREQ 180 50-280 40Hz 400Hz 11 2 1 1 109

fig. 7.2, FDS 2.350

Manuel d'utilisation

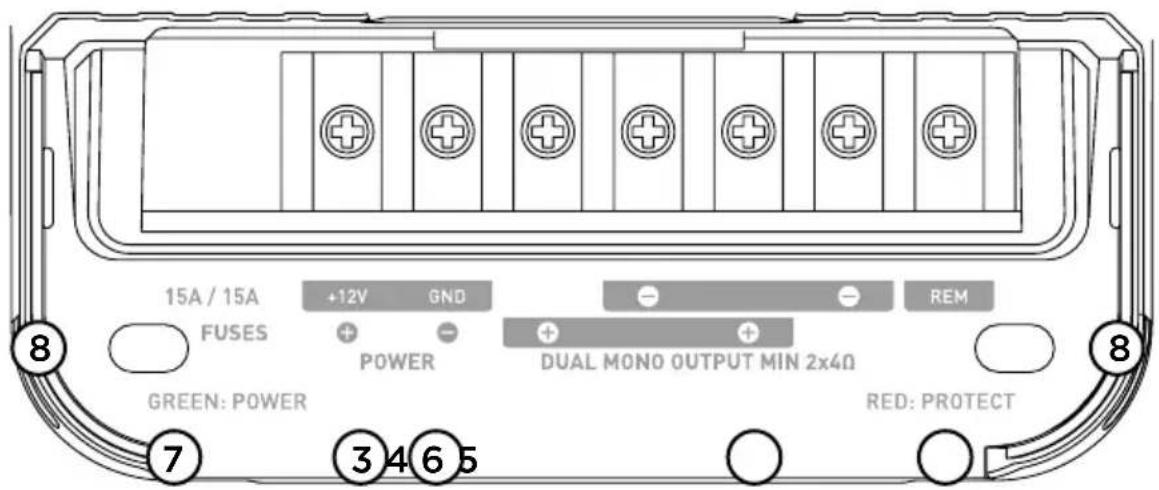

15A / 15A FUSES +12V GND POWER DUAL MONO OUTPUT MIN 2x4Ω GREEN: POWER RED: PROTECT 8 7 3 4 6 5 8

PHASE 90 45 135 0° 180° Min Max INPUTS Right Left BASS BOOST 12dB 6dB 0dB 11 LOW-PASS 180 50 280 40Hz 400Hz ⑫ ② 1 1 ⑩

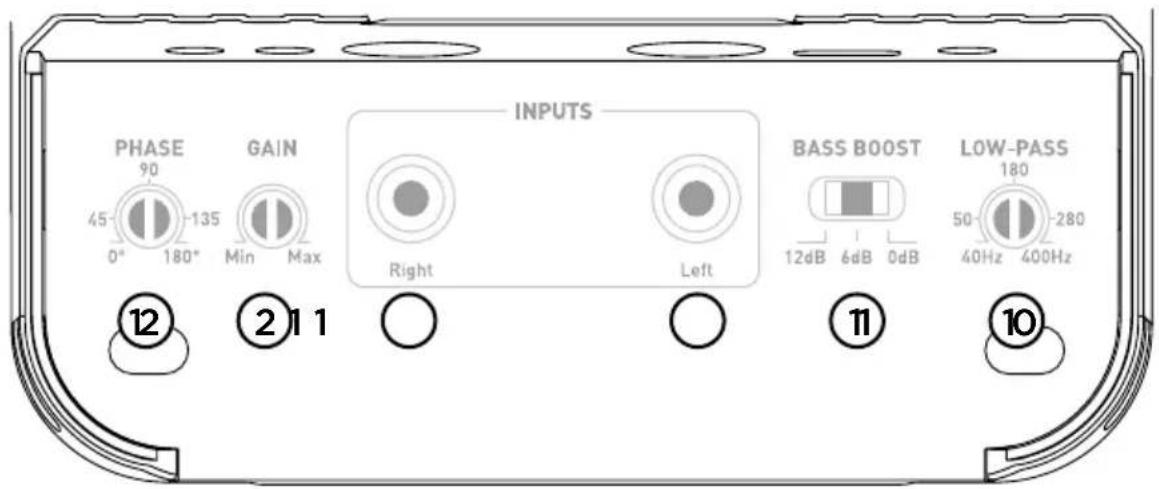

fig. 7.3, FDS 1.350

FOCAL DIRECT FET® Performance

User manual

Manuel d'utilisation

1°/ INPUT(S) : Les fiches RCA sont dédiées à l'entrée du signal bas niveau. 2°/ GAIN : Le potentiomètre rotatif GAIN permet d'ajuster le niveau du signal entrant dans l'amplificateur. ATTENTION : augmenter le gain d'entrée ne signifie pas plus de puissance, mais plus de bruit. Le gain en tension varie de 0,2 V à 5 V. L'optimisation des performances de la chaine audio consiste à appliquer les gains maximums au plus tôt en amont dans la chaine audio, et les gains minimums en aval. Ce potentiomètre doit être réglé en fonction du niveau de la source (niveau de sortie ligne). Débuter en mettant le gain de l'amplificateur à son niveau le plus bas. Monter progressivement le niveau (volume) de la source jusqu'au 3/4. Augmenter le niveau du gain de l'amplificateur jusqu'au niveau d'écoute maximum souhaité. Baisser le niveau en cas de distorsion. 3°/ +12V : Le connecteur d'alimentation +BATT est dédié à recevoir le câble d'alimentation assurant la liaison entre l'amplificateur et la borne positive (+) de la batterie. 4°/ GND : Le connecteur d'alimentation GND (ground) est dédié à recevoir le câble d'alimentation négatif (-) assurant la liaison entre l'amplificateur et le châssis du véhicule. 5°/ REM : Le connecteur REM assure la liaison entre l'amplificateur et la source (autoradio) via une sortie REM ou REMOTE de l'autoradio. Cela permet la mise sous tension automatique de l'amplificateur dès la mise sous tension de la source (autoradio). 6°/ SPEAKERS : les connecteurs SPEAKERS assurent la liaison entre l'amplificateur et les haut-parleurs. Il faut IMPERATIVEMENT respecter les polarités (+ amplificateur + filtre ou + haut-parleur / - amplificateur - filtre ou - haut-parleur). 7°/ FUSES (fusibles) : Le connecteur FUSES est dédié à recevoir les fusibles de l'amplificateur. En cas de remplacement, s'assurer de la parfaite correspondance de l'ampérage. 8°/ Témoins lumineux : Les témoins lumineux permettent de vérifier le bon fonctionnement de l'amplificateur. Une LED verte continuellement allumée indique un fonctionnement correct du produit. Une LED rouge continuellement allumée indique un fonctionnement anormal du produit, se reporter aux dépannages en 5. 9°/ Sélecteur de filtre : le commutateur CROSSOVER permet d'activer, au choix, un filtre passe-haut (HPF), un filtre passe-bas (LPF) ou le mode non filtré (FULL). 10°/ Réglage de la fréquence de coupure du filtre : Ce potentiomètre rotatif permet de régler la valeur du filtre passe-bas ou passe-haut. La valeur sélectionnée définit la fréquence jusqu'à laquelle ou à partir de laquelle le signal sera coupé. 11°/ Bass boost : Le potentiomètre rotatif (FDS 2.350) ou sélecteur (FDS 1.350) permet de rehausser le niveau sonore du grave de 0 à 12 dB dB. 12°/ Réglage de phase : Le potentiomètre rotatif PHASE permet d'ajuster la mise en phase du canal avec le reste du système. Un réajustement de la phase du subwoofer permet de faire en sorte qu'à la fréquence de raccord, le subwoofer et le reste des haut-parleurs jouent simultanément. Sur une période théorique de signal, on vient décaler légèrement l'une des sources pour qu'au point d'écoute la mise en phase soit parfaite. 13°/ Sélecteur de Mode : Le commutateur INPUT SELECT (uniquement disponible sur le FDS 4.350) permet aux canaux 3 et 4 de recopier éventuellement les signaux des canaux 1 et 2. Ainsi, si vous ne disposez que d'une sortie d'autoradio (une droite et une gauche), il vous est possible d'amplifier les quatre canaux en activant le mode 1/2.

Manuel d'utilisation

Si vous souhaitez utiliser le FDS 4.350 dans sa configuration 4 canaux indépendants en entrée, sélectionnez le mode 3/4.

Si vous souhaitez utiliser le FDS 4.350 en mode 3 canaux, sélectionnez le mode 1+2. Vos canaux 3/4 reçoivent alors le signal mono sommation des voies 1 et 2 pour adresser votre subwoofer.

5 - Dépannage

L'état des différents témoins lumineux signifie certains modes de défaillance ou origines de pannes. Vérifier l'ensemble des cas possibles ci-dessous. Si malgré ces vérifications, le fonctionnement normal n'est pas récupéré, s'adresser à l'installateur ou revendeur de votre amplificateur FDS.

Etat LEDs Témoins Présence de son Origine possible Dépannage
Allumée rouge NON Court-circuit en sortie Eteindre le système audio.
Eteintes NON Absence ou mauvaise alimentation			Eteindre le système audio. Vérifier la présence du 12 V . Vérifier les câbles d'alimentation, leur polarité. Vérifier les fusibles.
Allumées rouge/ verte en alternatif	Altérée, absence ou alternative	Surchauffe Eteindre le système audio. Attendre un refroidissement de votre amplificateur avant de reprendre son utilisation.
Eteintes NON Absence de signal		REM	Allumer le système audio. Vérifier la présence d'une tension sur la borne REM.
Eteintes NON Défaillance Fusibles		Eteindre le système audio. Vérifier les fusibles, les remplacer si nécessaire.
Eteintes / allumées verte	OUI/NON Ou Altéré	Problème de masse	Eteindre le système audio. Vérifier la continuité de votre connexion de la borne GND avec le châssis du véhicule.

Attention

Le FDS4.350 fonctionne avec une séquence de démarrage particulière. Il nécessite à la fois une présence du signal REM, et du signal audio aux entrées. Assurez-vous de la présence d'un seuil de volume suffisant sur votre autoradio pour déclencher le démarrage de l'amplificateur.

6 - Spécifications techniques

Modèle FDS4.350	Amplificateur Classe D 4/3/2 canaux	FDS2.350Amplificateur Classe D Stéréo bridgeable	FDS1.350Amplificateur Classe D Mono double sortie
Puissance CEA (4 ohms)	4 x 58 W RMS 2 x 105 W RMS 1 x 210 W RMS
Puissance max (2 ohms)	4 x 100 W RMS 2 x 170 W RMS 1 x 350 W RMS
Puissance max (bridgé 4 ohms)	2 x 200 W RMS 1 x 360 W RMS -
Bande Passante 10 Hz	- 50 KHz 10 Hz - 50 KHz	10 Hz - 400 Hz
Distorsion Harmo-nique totale	0,05 % 0,07 % 0	05 %
Diaphonie (1KHz) >65 dB	>65 dB -
SNR (1W/A)	>84 dBA >84 dBA	-
Filtre Passe Haut/Passe Bas	Configurable 40 Hz-400 Hz	Configurable 40 Hz-400 Hz	Passe bas 40 Hz-400 Hz
Bass boost	- Bass boost	linéaire centré à 85 Hz (0 à 12 dB)	Bass boost selectif centré à 50 Hz (0 à 12 dB)
Reglage de Phase	-	-	Progressif (0-180°)
Fonction Full range	√	√	-
Courant de repos (A)	0,7	0,9	0,7
Fusibles	1 x 30 A	2 x 15 A	2 x 15 A
Protections	Court-circuit / impédance basse /inversion de polarité /DC/Chute de tension/Protection thermique
Dimensions en mm (L x l x h)	199 x 108 x 43	199 x 108 x 43	199 x 108 x 43
Poids (g)	850	850	850

Conditions de garantie

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel sera réparé ou remplacé et vous sera rendu. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Élimination correcte de ce produit.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l'UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité.
