| 产品类型 | 无线角磨机 |
| 品牌 | 费恩 |
| 型号 | AGSZ 18280 LBL Select |
| 电池电压 | 18 伏 |
| 电池类型 | 锂离子 (Li-ion) |
| 空载转速 | 高达 28000 转/分钟 |
| 砂轮最大直径 | 8 毫米 (砂轮柄) |
| 夹头 | 6 毫米 (标准) |
| 重量 (不含电池) | 约 1.6 千克 |
| 电池重量 | 约 0.6 千克 |
| 总长度 | 约 350 毫米 |
| 主要功能 | 打磨、铣削、切割 |
| 电源 | 可拆卸电池 |
| 维护与清洁 | 用干燥压缩空气吹通风槽 |
| 安全 | 保护制动、启动锁定、充电LED显示 |
| 备件及可维修性 | 夹头、电池、充电器 (FEIN 附件) |
| 一般信息 | 附带使用说明书，制造商保修 |
常见问题 - AGSZ 18280 LBL Select Fein
用户关于以下问题的提问 AGSZ 18280 LBL Select Fein
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 研磨机 免费PDF格式！查找您的手册 AGSZ 18280 LBL Select - Fein 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 AGSZ 18280 LBL Select 品牌 Fein.
用户手册 AGSZ 18280 LBL Select Fein

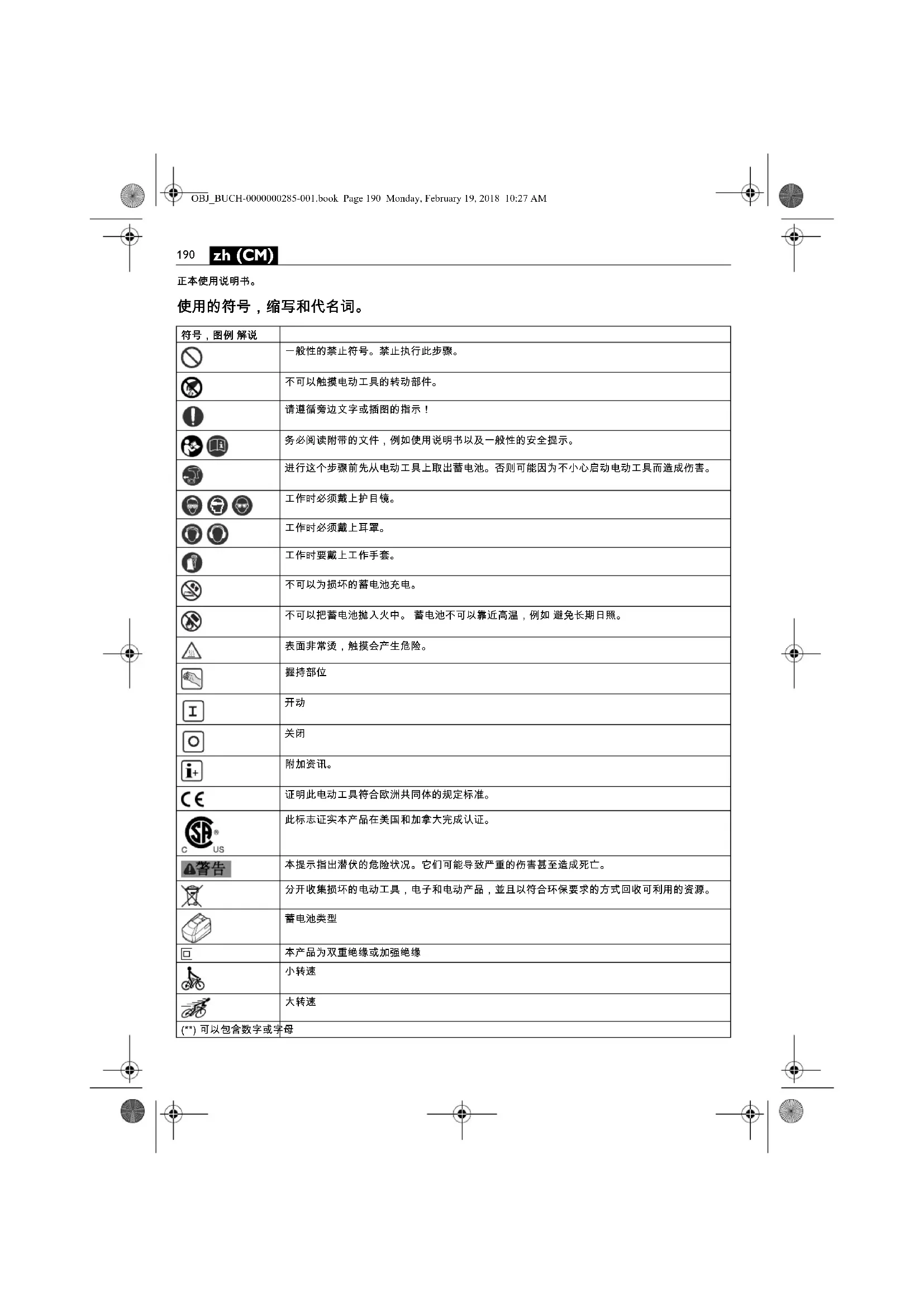

| 符号,图例解说 | |
 | 一般性的禁止符号。禁止执行此步骤。 |
 | 不可以触摸电动工具的转动部件。 |
| [BY2D] | 请遵循旁边文字或插图的指示! |
 | 务必阅读附带的文件,例如使用说明书以及一般性的安全提示。 |
 | 进行这个步骤前先从电动工具上取出蓄电池。否则可能因为不小心启动电动工具而造成伤害。 |
| [X08Z] | 工作时必须戴上护目镜。 |
| [23KS] | 工作时必须戴上耳罩。 |
 | 工作时要戴上工作手套。 |
| [T0YG] | 不可以为损坏的蓄电池充电。 |
| [0880] | 不可以把蓄电池抛入火中。蓄电池不可以靠近高温,例如避免长期日照。 |
| [2028] | 表面非常烫,触摸会产生危险。 |
 | 握持部位 |
| [DOZ8] | 开动 |
 | 关闭 |
 | 附加资讯。 |
 | 证明此电动工具符合欧洲共同体的规定标准。 |
 | 此标志证实本产品在美国和加拿大完成认证。 |
 US | |
 | 本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。 |
 | 分开收集损坏的电动工具,电子和电动产品,并且以符合环保要求的方式回收可利用的资源。 |
 | 蓄电池类型 |
 | 本产品为双重绝缘或加强绝缘 |
| [K478] | 小转速 |
 | 大转速 |
| (**)可以包含数字或字母 | |
zh (CM)
| 符号 国际通用单位 本 | 国使用单位 解说 | ||
| n | /min, min ^-1 , rpm, r/min / 分 | 钟 额定转速 | |
| n_0 | /min, min ^-1 , rpm, r/min / 分 | 钟 无负载转速 | |
| P_1 | W 瓦 输入功率 | ||
| P_2 | W 瓦 输出功率 | ||
| UV 伏额定电压 | |||
| f/Hz 赫兹 | 频率 | ||
| M... | mm | 毫米 | 尺寸,公制螺纹 |
| ∅ | mm | 毫米 | 圆形零件的直径 |
| mm | 毫米 | ∅_D =由结合磨料制成的砂轮的最大直径 | |
| mm | 毫米 | ∅_D =硬金属铣刀的最大直径 | |
| mm | 毫米 | ∅_D =抛光工具最大直径 | |
| kg | 公斤 | 重量符合 EPTA-Procedure 01 的规定 | |
| kg | 公斤 | 电动工具的重量,不包括电池和安装件 | |
| kg | 公斤 | 蓄电池重量 | |
| L_pA | dB 分贝 | 声压水平 | |
| L_wA | dB 分贝 | 声功率水平 | |
| L_pCpeak | dB 分贝 | 最高声压水平 | |
| K... | 不确定性系数 | ||
| a | m/s ^2 | 米 / 秒 ^2 | 振荡发射值根据 EN 60745 (三向矢量和) |
| a_h,SG | m/s ^2 | 米 / 秒 ^2 | 振荡发射值(适用于使用直磨机进行表面研磨时) |
| a_h,P | m/s ^2 | 米 / 秒 ^2 | 振动辐射值(使用直磨机抛光) |
| m, s, kg, A, mm,V, W, Hz, N, °C,dB, min, m/s ^2 | 米,秒,公斤,安培,毫米,伏特,瓦,赫兹,牛顿,摄氏分贝,分,米 / 秒 | 国际性单位系统 SI 中的标准单位和引用单位。 |
有关您的安全。
阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和/或造成严重伤害。
妥善保存所有的安全规章和指示以便日后查阅。
详细阅读并彻底了解本使用说明书和附带的 "一般性安全规章"（书目码34130054061）
后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。
同时也要注意各国有关的工作安全规定。
电动工具的用途：
本手提式直磨机，安装了小型磨具（磨销）后，可以在金属上进行干磨，也可以使用硬质合金铣刀铣磨金属以及从事分割研磨。
AGSZ18-90 LBL: 如果安装了 FEIN 许可的附件，还可以在能够遮蔽风雨的工作场所，使用本电动工具进行钢丝刷粗磨和抛光。
针对研磨，使用钢丝刷粗磨，抛光，铣磨，砂纸研磨或分割的共同安全规章：
AGSZ18-280 BL, AGSZ18-280 LBL: 本电动工具可以充当研磨机，铣割机和分割研磨机。
AGSZ18-90 LBL: 本电动工具也可以安装钢丝刷粗磨和进行抛光。
遵循供货时一并提供的所有安全规章，指示，描述和数据。如果未遵守下列指示可能导致触电，火灾和/或严重伤害。
AGSZ18-280 BL, AGSZ18-280 LBL: 本电动工具不适合进行砂纸研磨，不可以使用钢丝刷粗磨也不能进行抛光。
AGSZ18-90 LBL: 本电动工具不适合进行砂纸研磨。未按照规定使用电动工具可能引起危险并造成伤害。
不使用非工具制造商推荐和专门设计的附件。否则该附件可能被装到你的电动工具上，而它不能保证安全操作。
192
zh (CM)
附件的额定速度必须至少等于电动工具上标出的最大速度。附件以比其额定速度大的速度运转会发生爆裂和飞溅。
附件的外径和厚度必须在电动工具额定能力范围之内。不正确的附件尺寸不能得到充分防护或控制。
砂轮，砂辊或其他安装件必须能够和电动工具的主轴或夹头正确紧密地接合。安装件如果无法和电动工具的接头紧密接合，则无法均匀旋转会强烈振动，并可能导致操作失控。
如果把砂轮，研磨体，研磨工具或其他的安装件安装在心棒上，必须把心棒完全地插入夹钳或夹头中。“突出的部位”或者说从夹钳到砂轮的距离，必须维持在最小。如果未固定好心棒或夹钳到研磨体的距离过大，心棒上的安装件可能松脱，并以极高的速度被抛离。
不要使用损坏的安装件。每次使用前要检查安装件，例如砂轮是否有碎裂的痕迹和裂缝，砂辊上是否有裂缝、磨痕或砂辊已经过度磨损，钢丝刷是否松动了以及是否有断裂的钢丝。如果电动工具或安装件跌落了，检查它们是否毁损了或改用没有损坏的安装件。检查并且装上安装件后，您自己和附近的旁观者都必须远离旋中的安装件，并且让电动工具以最大空载速度运行1分钟。已经损坏的安装件通常会在测试时间内碎裂。
戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。
让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护用品。工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。
工作时，如果机器的安装件可能割断隐藏的电线，一定要握住绝缘手柄操作机器。如果接触了带电的线路，金属机件会导电，可能产生电击。
开动时务必要好好地握牢电动工具。开机后当转速达到最高时，马达的作用扭力可能导致电动工具打转。
可能的话要使用老虎钳固定好工件。千万不可以用一只手握着小的工件，而使用另外一只手操作电动工具。固定好小的工件之后，才能够空出双手好好地操控电动工具。切割园的工件例如木钉，长条物料或管子时，因为上述物料容易滚开，可能导致安装在机器上的安装件被卡住并且朝着您抛射过来。
直到附件完全停止运动才放下电动工具。并且不得使用任何外力迫使金刚石切割片停转。旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。
更换安装件之后或进行完机器的设定之后，务必确定是否已经正确地拧紧夹紧螺母，夹头或其他的固定部件。固定零件如果松脱了会在无预警的情况下移动位置，并进而造成操作失控；未固定好的转动组件可能会被猛烈地甩开。
当携带电动工具时不要开动它。意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。
经常清理电动工具的通风口。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险。
不要在易燃材料附近操作电动工具。火星可能会点燃这些材料。
不要使用需用冷却液的附件。用水或其他冷却液可能导致电腐蚀或电击。
针对所有用途的其他安全规章
反弹和相关警告
反弹是因为转动中的安装件（例如砂轮，砂带，钢丝刷等）被卡住或缠绕住，而产生的突然反作用力。卡住或缠绕会让旋转中的安装件迅速堵转，随之使失控的电动工具在卡住点产生与安装件旋转方向相反的运动。
例如，如果砂轮被工件缠绕或卡住了，潜入工件中的砂轮边缘可能会因为被卡住而滑开或产生反弹。此时砂轮可能飞向或飞离操作者，这取决于砂轮在卡住点的运动方向。另外砂轮也可能因此而碎裂。
反弹是因为误用电动工具和/或操作不当所造成的结果。透过采取以下的适当预防措施得以避免。
紧握电动工具，身体和手臂要保持正确的姿势以抵抗反弹力。如采取合适的预防措施，操作者就可以控制反力矩和反弹力。
当在尖角，锐边等处作业时要特别小心。避免附件的弹跳和缠绕。尖角，锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。
不要使用带齿锯片。这些安装件容易导致频繁的反弹或操作电动工具时失控。
将安装件推入工件中时的方向必须始终一致，也就是要以刀刃离开工件时的方向来进行下一次的切入（相当于废屑被抛出的方向）。如果电动工具的切入方向错误了，安装件的刀刃会从工件上滑出，而且电动工具也会被拉向推进的方向。
使用锉刀，切割片，高速铣刀或硬金属铣刀时务必要固定好工件。只要在铣槽中稍有歪斜，以上提到的安装件便会被卡住，并且可能造成反弹。如果切割片被卡住了，一般情况下切割片会破裂。锉刀，高速铣刀或硬金属铣刀如果卡住了，可能会从割槽中弹跳出来，并让操作者无法控制电动工具。
只能使用针对电动工具的合格研磨体，并且只用于厂方推荐的用途。例如：不要用切割砂轮的侧面进行磨削。分割砂轮是利用砂轮缘进行磨削，施加到砂轮侧面的力可能会使其碎裂。
使用锥状螺纹磨销和直形螺纹磨销时，务必确定销芯完好无损，要选用正确尺寸和长度的销芯。使用合适的销芯可防止断裂。
避免让切割砂轮阻塞或砂轮施加太大的下压力。切割槽不可以过深。切割砂轮如果过载，会提高砂轮的负担，这样砂轮容易歪斜或被卡住，进而造成反弹或让研磨体破裂。
zh (CM)
绝不能将手放在旋转中切割砂轮的前，后面。如果您将陷入工件中的切割砂轮推离您的手，电动工具可能在发生反弹时连同转动中的砂轮一起弹向您。
如果切割砂轮卡住了，或是您中断工作，先关闭机器并且握住机器静待，至砂轮停止转动为止。切勿尝试将仍在转动的砂轮从切割槽中拉出，否则可能造成反弹。确定并且排除造成砂轮卡住的原因。
只要砂轮仍然陷在工件中就不可以重新开动电动工具。先让切割砂轮达到最高转速再小心地继续切割。否则砂轮可能卡住并从工件中弹出或造成反弹。
支撑好板块或大的工件，以防备因为砂轮被堵住而产生反弹的危险。大的工件会因为本身的重量而弯曲。要支撑好砂轮两侧的工件，不仅要支撑好切割线附近的工件，同时也要支撑好工件的边缘。
在现有的墙壁或其他盲区进行“潜锯”时要特别小心。潜入工件中的砂轮可能因为切割到瓦斯管或水管，电线或其他的物体而造成反弹。
针对使用钢丝刷时的附加安全规章
钢丝刷操作的专用安全警告 (AGSZ18-90 LBL):
注意，在正常的操作下钢丝刷也会掉钢丝。不可以施加过大的下压力，这样会让钢丝超荷。飞离的钢丝可以很轻易地穿透薄衫和/或皮肤。
使用前，先让钢丝刷以正常的操作速度运作，至少运作1分钟。此时要注意，不可以有旁人站在钢丝刷的前方或和钢丝刷位在同一线上。试机时钢丝也可能飞离。
不可以将转动中的钢丝刷朝向自己。操作钢丝刷时，可能有小的颗粒及细微的钢丝屑飞离并刺穿皮肤。
其他的安全规章
(AGSZ18-90 LBL)
抛光罩上不可以有任何松脱的部件，尤其是固定绳。收藏好固定绳或剪短固定绳。松脱的固定绳或随着抛光罩一起旋转的固定绳，可能会缠绕住您的手指或工件。
务必确定已经完全遵照制造厂商的指示，正确地安装好磨具。安装好的磨具必须能够无阻碍地自由旋转。未正确安装好磨具，磨具可能在操作中途松脱，并被抛开。
小心地操作研磨体，并遵循制造商的指示保存研磨体。损坏的研磨体可能有裂痕并且在工作中途爆裂。
使用配备了螺纹接头的研磨体时要注意，研磨体上的螺纹孔要够深，以便能够完全接纳电动工具的转轴。研磨体上的螺纹必须能够配合转轴上的螺纹。未正确安装好磨具，磨具可能在操作中途松脱，并造成伤造。
电动工具不可以指向您自己，其他人或动物。锋利或炙热的安装工具可能造成伤害。
注意隐藏的电线，瓦斯管和水管。工作前必须先检查工作范围，例如使用金属探测仪。
切勿使用螺丝或钉子在电动工具上固定铭牌和标签。如果破坏了机器的绝缘功能便无法防止电击。请使用自粘铭牌或标签。
不可以近距离的直视电动工具灯泡所发出的灯光。勿将灯光对准在工地附近停留的旁观者眼睛。照明装置投射的光线可能有害眼睛。
绝不能将手靠近旋转附件。附件可能会反弹碰到手。
不要站在发生反弹时电动工具可能移动到的地方。反弹将在缠绕点驱使工具逆砂轮运动方向运动。
处理含石膏的材料后：用干燥，无油的压缩空气清洁电动工具和开关元件上的通气孔。否则，含石膏的灰尘可能囤积在电动工具的外壳和开关元件上，上述灰尘与空气中的湿气结合后会固化。这样会妨害开关机构的运作。
使用和处理蓄电池（蓄电池块）。
为了避免使用蓄电池时可能发生的意外状况，例如起火，火灾，爆炸，皮肤灼伤以及其它的伤害等，请注意以下的指示：
不可以拆解，打开或缩小蓄电池。不可以让蓄电池遭受撞击。电池如果损坏了或者未按照规定使用蓄电池，可能产生蒸汽并且渗出液体。这种蒸汽可能刺激呼吸道，蓄电池渗出的液体会引起皮肤痒或造成皮肤灼伤。
如果从损坏的电池所渗出的液体沾湿了邻近的部件，必须检查被沾污的部件，清洁这些部件，必要的话得更换它们。
不可以让蓄电池遭受高温或火焰的侵害。不可以在直接的日照下为蓄电池充电。
使用蓄电池时，才将它从原始包装中取出。
为电动工具做任何维修工作之前，必须从机器中取出蓄电池。如果电动工具被意外地启动了，可能造成伤害。
先关闭电动工具然後再取出蓄电池。
蓄电池必须远离儿童。
蓄电池必须保持清洁，并保护它免受湿气或水侵入。使用干燥清洁的布抹除蓄电池接头和电动工具接头上的污垢。
只能使用制造商推荐的充电器为蓄电池充电。以适用于特定类型的电池充电器，替其他的蓄电池充电，有着火的危险。
不使用的蓄电池要远离回形针，硬币，钥匙，钉子，螺钉或其他小金属物体，上述物件可能会桥接蓄电池的触点。蓄电池的触点如果发生短路，可能燃烧起来或造成火灾。
运输和储存电动工具时，要取出蓄电池。
电动工具必须配上 FEIN 原厂蓄电池一起使用。使用以下的蓄电池和替以下的蓄电池充电有火灾和 / 或爆炸的危险：不符的电池，已经损坏的电池，经过修理或改装过的电池，仿冒品和其它品牌的电池。
遵循充电器的使用说明书中的安全规章。
手掌 - 手臂 - 震动
本说明书中引用的震动水平，是采用 EN 60745 中规定的测量方式所测得。这个震动水平值可以作为电动工具之间的比较标准。您也可以拿它来推测机器目前的震动受荷状况。
此震动水平只适用在以电动工具进行规定的用途时。如果未按照规定使用电动工具，在机器上安装了不合适的工具，或者未确实执行机器的维修工作，实际的震动水平会异于提供的震动水平。因此在操作过程结束后，机器的震动受荷状况会明显提高。
为了准确地评估机器的震动受荷状况，还必须考虑以下的时间因素：例如关机的时间或机器空转待命的时间等。如
194
zh (CM)
果把整个工作过程中累加的关机或待命时间列入考虑，则可以明显地降低机器的震动受荷状况。
为了保护操作者免受机器震动危害，必须另外采行防护措施，例如：做好电动工具和安装工具的维修工作，手掌要保持温暖，安排好工作的流程。
振动发射值适用于使用磨销在金属上进行干磨时。从事其它的用途，例如使用硬金属铣刀进行铣磨时，会产生不同的振动反射值。
处理对身体有危害的废尘
使用本机器时可能会产生有害健康的废尘。
接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物尘，研磨含矿物工件而产生的砂尘，含颜料稀释剂的废尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可能出现过敏现象和/或造成呼吸道疾病，癌症以及影响生殖能力。吸入废尘后的致病可能性，需视暴露在危尘中的程度而定。操作机器时必须使用合适而且合格的吸尘装备，以及佩戴个人的防护装备，另外也要保持工作场所的良好通风状况。加工含石棉工件的工作必须交给专业人员执行。木尘和轻建材尘，研磨热尘和化学材料的混合物，都可能在特定状况下产生自燃或者造成爆炸。避免让火花喷向集尘箱。防止电动工具和被研磨物过热。定时清倒集尘箱。注意工件制造商所提出的有关加工时的注意事项，而且要兼顾贵国有关加工该工件的法规。
操作指示。
重新启动联锁功能，可以防止充電式直磨機在电源供应突然中断之后，例如更换蓄电池，自行再度启动。如果这个功能被触动了，先关闭电动工具，从工件中取出电动工具，并检查安装件。接着再开动电动工具。
只能使用适合砂轮的弹簧卡头。
把砂轮的固定柄插入弹簧卡头中，必须把固定柄推到尽头。
确实遵守制造厂商提供的，磨具柄(a)的最大许可突出长度(参考页数7)。
施力均匀地来回移动电动工具，这样可以避免工件的表面过热。
为了达到最佳性能，只能使用蓄电池 B18A.173 操作电动工具。使用其他的蓄电池，会局限机器的功能范围。
正确地使用蓄电池。
当蓄电池的温度位于操作温度范围 0^ - 45^ ( 32^ - 113^ ) 内时，才可以使用蓄电池以及替蓄电池充电。在充电初期，蓄电池的温度必须位于操作温度范围内。
| LED指示灯含意措施 | ||
| 1-4绿色LED | 电呈现况的百分比操作 | |
| 红色持续亮着蓄电池几乎没电了替蓄电池充电 | ||
| 红灯闪烁无法使用蓄电池先让蓄电池的温度 | ||
蓄电池的充电进度是以百分比的方式显示，当电动工具的马达停止运转时才能够显示充电实况。
在蓄电池即将进入过度放电的状况时，机器的电子装备会自动关闭马达。
维修和顾客服务。
在某些特殊的工作状况下，例如加工金属物料时，可能在机器内部堆积大量的金属废尘。因此必须经常使用干燥无油的压缩空气，从机器的通气孔吹除电动工具内部的废尘。
处理含石膏的材料时，灰尘会沉淀在电动工具内部和开关元件上，这些灰尘与空气中的湿气结合后会转硬。上述现象可能妨害开关机构的运作。因此必须时常用干燥无油的压缩空气从通风口吹净电动工具的内部和开关元件。
如果电动工具的电线损坏了，只能更换由 FEIN 顾客服务中心提供的特殊电线。
从以下的网址 www.fein.com 可以找到本电动工具目前的备件清单。
以下零件您可以根据需要自行更换：
安装件，夹钳
保修。
有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。
在本使用说明书上提到的和标示的附件，並非全部包含在电动工具的供货范围中。
合格说明。
FEIN 公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。
技术性文件存放在：C. & E. Fein GmbH, C-D1_IA,
D-73529 Schwäbisch Gmünd
环境保护和废物处理。
必须以符合环保要求的方式处理包装材料和废弃的电动工具与附件。
放空蓄电池的电并根据规定处理待废弃的蓄电池。
如果蓄电池未完全放空电量，为了安全的理由可以使用胶带贴住蓄电池的触点，以防止发生短路。
选择附件 (参考页数 7).
只能使用 FEIN 原厂的附件，而且是针对该电动工具型号的附件。
A 弹簧卡头
zh (CM)
- 根据《中国电子信息产品污染控制管理办法》要求
| 有害物质Hazardous substance | ||||||
| 部件名称Component name | 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) |
| 电子配件Electronics (PCB, switch, wiring etc.) | X | o | X | o | o | o |
| 发动机Motor | X | o | o | o | o | o |
| 电源线Power cord | X | o | o | o | o | o |
| 基础零件Fastener elements | X | o | o | o | o | o |
| 金属零件Metal parts | X | o | o | o | o | o |
| 电源Power supplies | X | o | o | o | o | o |
| 铜管件Brass parts | X | o | o | o | o | o |
| 铝件Aluminium parts | X | o | o | o | o | o |
| 电池Battery | X | o | X | o | o | o |
| 充电器Battery charger | X | o | X | o | o | o |
| 本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O: The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572X: the content of such hazardous substance in a certain homogeneous material of such component is beyond the limit required by GB/T 26572 | ||||||
196
zh (CK)
正本使用說明書。
使用的符號，縮寫和代名詞。
| 符號,圖例解說 | |
 | 一般性的禁止符號。禁止執行此步驟。 |
| 不可以觸摸電動工具的轉動部件。 |
 | 請遵循旁邊文字或插圖的指示! |
 | 必須閱讀附帶的文件,例如使用說明書以及一般性的安全提示。 |
| [5W0H] | 進行這個步驟前先從電動工具上取出蓄電池。否則可能因為不小心啟動電動工具而造成傷害。 |
 | 工作時必須戴上護目鏡。 |
| [BKZT] | 工作時必須戴上耳罩。 |
| [22KC] | 工作時要戴上工作手套。 |
 | 不可以為損壞的蓄電池充電。 |
| [YHTS] | 不可以把蓄電池拋入火中。蓄電池不可以靠近高溫,例如避免長期日照。 |
 | 表面非常燙,如觸摸表面會因此造成損傷。 |
 | 握持部位 |
 | 開動 |
 | 關閉 |
 | 附加資訊。 |
| [BC67] | 證明此電動工具符合歐洲共同體的規定標準。 |
| [HBAG] | 此標誌證實本產品在美國和加拿大完成認證。 |
| [G432]US | |
| [H8BY]警告 | 本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。 |
 | 分類收集已損壞的電動工具,電子和電動產品,並且以符合環保要求的方式回收,可使有用物料循環再用。 |
 | 蓄電池類型 |
 | 本產品為雙重絕緣或加強絕緣 |
| [SKWW] | 慢速 |
 | 快速 |
| (**)可以包含數字或字母 | |
zh (CK)
| 符號國際通用單位本國使用單位解說 | |||
| n | /min, min ^-1 , rpm, r/min / 分鐘 額定轉速 | ||
| n_0 | /min, min ^-1 , rpm, r/min / 分鐘 空載轉速 | ||
| P_1 | W 瓦輸入功率 | ||
| P_2 | W 瓦輸出功率 | ||
| UV伏額定電壓 | |||
| f/Hz赫茲 | 頻率 | ||
| M... | mm | 毫米 | 尺寸,公制螺紋 |
| ∅ | mm | 毫米 | 圓形零件的直徑 |
| mm | 毫米 | ∅_D =由結合磨料制成的砂輪的最大直徑 | |
| mm | 毫米 | ∅_D =硬金屬銑刀的最大直徑 | |
| mm | 毫米 | ∅_D =拋光工具最大直徑 | |
| kg | 公斤 | 重量符合 EPTA-Procedure 01 的規定 | |
| kg | 公斤 | 電動工具的重量,不包括電池和安裝件 | |
| kg | 公斤 | 蓄電池重量 | |
| L_pA | dB 分貝 | 聲壓水平 | |
| L_wA | dB 分貝 | 聲壓功率水平 | |
| L_pCpeak | dB 分貝 | 最高聲壓水平 | |
| K... | 不確定系數 | ||
| a | m/s ^2 | 米/秒 ^2 | 振蕩發射值根據 EN 60745(三向矢量和) |
| a_h,SG | m/s ^2 | 米/秒 ^2 | 振蕩發射值(適用於使用直磨機進行表面研磨時) |
| a_h,P | m/s ^2 | 米/秒 ^2 | 振動輻射值(使用直磨機拋光) |
| m, s, kg, A, mm,V, W, Hz, N, °C,dB, min, m/s ^2 | 米,秒,公斤,安培,毫米,伏特,瓦,赫茲,牛頓,攝氏分貝,分,米/秒 ^2 | 國際性單位系統 SI 中的標準單位和引用單位。 | |
有關您的安全。
警告
閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和/或造成嚴重傷害。
妥善保存所有的安全規章和指示以便日后查閱。
詳細閱讀並徹底了解本使用說明書和附帶的
"一般性安全規章"（文件編號34130054061）
後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。
同時也要注意各國有關的工作安全規定。
電動工具的用途：
本手提式直磨機，安裝了小型磨具（磨銷）後，可以在金屬上進行乾磨，也可以使用硬質合金銑刀銑磨金屬以及從事分割研磨。
AGSZ18-90 LBL: 如果安裝了 FEIN 許可的附件，還可以在能夠遮蔽風雨的工作場所，使用本電動工具進行鋼絲刷粗磨和拋光。
針對研磨，使用鋼絲刷粗磨，拋光，銑磨，砂紙研磨或分割的共同安全規章：
AGSZ18-280 BL, AGSZ18-280 LBL: 本電動工具可以充當研磨機，銑割機和分割研磨機。
AGSZ18-90 LBL: 本電動工具也可以安裝鋼絲刷粗磨和進行拋光。
遵循供貨時一併提供的所有安全規章，指示，描述和數據。如果未遵守下列指示可能導致觸電，火災和/或嚴重傷害。
AGSZ18-280 BL, AGSZ18-280 LBL: 本電動工具不適合進行砂紙研磨，不可以使用鋼絲刷粗磨也不能進行拋光。
AGSZ18-90 LBL: 本電動工具不適合進行砂紙研磨。未按照規定使用電動工具可能引起危險並造成傷害。
不使用非工具制造商推薦和專門設計的附件。否則該附件可能被裝到你的電動工具上，而它不能保證安全操作。
198
zh (CK)
附件的額定速度必須至少等于電動工具上標出的最大速度。附件以比其額定速度大的速度運轉會發生爆裂和飛潰。
附件的外徑和厚度必須在電動工具額定能力範圍之內。不正確的附件尺寸不能得到充分防護或控制。
砂輪，砂辊或其他安裝件必須能夠和電動工具的主軸或夾頭正確緊密地接合。安裝件如果無法和電動工具的接頭緊密接合，則無法均勻旋轉會強烈振動，並可能導致操作失控。
如果把砂輪，研磨體，研磨工具或其他的安裝件安裝在心棒上，必須把心棒完全地插入夾鉗或夾頭中。"突出的部位"或者說從夾鉗到砂輪的距離，必須維持在最小。如果未固定好心棒或夾鉗到研磨體的距離過大，心棒上的安裝件可能松脫，並以極高的速度被拋離。
不要使用損壞的安裝件。每次使用前要檢查安裝件，例如砂輪是否有碎裂的痕跡和裂縫，砂輥上是否有裂縫、磨痕或砂輥已經過度磨损，鋼絲刷是否松動了以及是否有斷裂的鋼絲。如果電動工具或安裝件跌落了，檢查它們是否毀損了或改用沒有損壞的安裝件。檢查並且裝上安裝件後，您自己和附近的旁觀者都必須遠離旋中的安裝件，並且讓電動工具以最大空載速度運行1分鐘。已經損壞的安裝件通常會在測試時間內碎裂。
戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。
讓旁觀者與工作區域保持一安全距離。任何進入工作區域的人必須戴上防護用品。工件或破損附件的碎片可能會飛出並引起緊靠著操作區域的旁觀者的傷害。切割附件觸及帶電導線會使電動工具外露的金屬零件帶電，並使操作者觸電。
工作時，如果機器的安裝件可能割斷隱藏的電線，一定要握住絕緣手柄操作機器。如果接觸了帶電的線路，金屬機件會導電，可能產生電擊。
開動時務必要好好地握牢電動工具。開機後當轉速達到最高時，馬達的作用扭力可能導致電動工具打轉。
可能的話要使用老虎鉗固定好工件。千萬不可以用一只手握著小的工件，而使用另外一只手操作電動工具。固定好小的工件之後，才能夠空出雙手好好地操控電動工具。切割圈的工件例如木釘，長條物料或管子時，因為上述物料容易滾開，可能導致安裝在機器上的安裝件被卡住並且朝著您拋射過來。
直到附件完全停止運動才放下電動工具。並且不得使用任何外力迫使金剛石切割片停轉。旋轉的附件可能會抓住表面並拉動電動工具而讓你失去對工具的控制。
更換安裝件之後或進行完機器的設定之後，務必確定是否已經正確地摶緊夾緊螺母，夾頭或其他的固定部件。固定零件如果松脫了會在無預警的情況下移動位置，並進而造成操作失控；未固定好的轉動組件可能會被猛烈地甩開。
當攜帶電動工具時不要開動它。意外地觸及旋轉附件可能會纏繞你的衣服而使附件傷害身體。
經常清理電動工具的通風口。電動機風扇會將灰塵吸進機殼，過多的金屬粉末沉積會導致電氣危險。
不要在易燃材料附近操作電動工具。火星可能會點燃這些材料。
不要使用需用冷卻液的附件。用水或其他冷卻液可能導致電腐蝕或電擊。
針對所有用途的其他安全規章
反彈和相關警告
反彈是因為轉動中的安裝件（例如砂輪，砂帶，鋼絲刷等）被卡住或纏繞住，而產生的突然反作用力。卡住或纏繞會讓旋轉中的安裝件迅速堵轉，隨之使失控的電動工具在卡住點產生與安裝件旋轉方向相反的運動。
例如，如果砂輪被工件纏繞或卡住了，潛入工件中的砂輪邊緣可能會因為被卡住而滑開或產生反彈。此時砂輪可能飛向或飛離操作者，這取決於砂輪在卡住點的運動方向。另外砂輪也可能因此而碎裂。
反彈是因為誤用電動工具和 / 或操作不當所造成的結果。 透過采取以下的適當預防措施得以避免。
緊握電動工具，身體和手臂要保持正確的姿勢以抵抗反彈力。如采取合適的預防措施，操作者就可以控制反力矩和反彈力。
當在尖角，銳邊等處作業時要特別小心。避免附件的彈跳和纏繞。尖角，銳邊和彈跳具有纏繞旋轉附件的趨勢並引起反彈的失控。
不要使用帶齒鋸片。這些安裝件容易導致頻繁的反彈或操作電動工具時失控。
將安裝件推入工件中時的方向必須始終一致，也就是要以刀刃離開工件時的方向來進行下一次的切入（相當於廢屑被拋出的方向）。如果電動工具的切入方向錯誤了，安裝件的刀刃會從工件上滑出，而且電動工具也會被拉向推進的方向。
使用銼刀，切割片，高速銼刀或硬金屬銼刀時務必要固定好工件。只要在銼槽中稍有歪斜，以上提到的安裝件便會被卡住，並且可能造成反彈。如果切割片被卡住了，一般情況下切割片會破裂。銼刀，高速銼刀或硬金屬銼刀如果卡住了，可能會從割槽中彈跳出來，並讓操作者無法控制電動工具。
針對研磨和分割研磨的附加安全規章 針對研磨和分割研磨的特殊安全規章
只能使用針對電動工具的合格研磨體，並且只用於廠方推薦的用途。例如：不要用切割砂輪的側面進行磨削。分割砂輪是利用砂輪緣進行磨削，施加到砂輪側面的力可能會使其碎裂。
使用錐狀螺紋磨銷和直形螺紋磨銷時，務必確定銷芯完好無損，要選用正確尺寸和長度的銷芯。使用合適的銷芯可防止斷裂。
避免讓切割砂輪阻塞或砂輪施加太大的下壓力。切割槽不可以過深。切割砂輪如果過載，會提高砂輪的負擔，這樣砂輪容易歪斜或被卡住，進而造成反彈或讓研磨體破裂。
zh (CK)
絕不能將手放在旋轉中切割砂輪的前，後面。如果您將陷入工件中的切割砂輪推離您的手，電動工具可能在發生反彈時連同轉動中的砂輪一起彈向您。
如果切割砂輪卡住了，或是您中斷工作，先關閉機器並且握住機器靜待，至砂輪停止轉動為止。切勿嘗試將仍在轉動的砂輪從切割槽中拉出，否則可能造成反彈。確定並且排除造成砂輪卡住的原因。
只要砂轮仍然陷在工件中就不可以重新开动电动工具。先让切割砂轮达到最高转速再小心地继续切割。否则砂轮可能卡住並從工件中彈出或造成反彈。
支撐好板塊或大的工件，以防備因為砂輪被堵住而產生反彈的危險。大的工件會因為本身的重量而彎曲。要支撐好砂輪兩側的工件，不僅要支撐好切割線附近的工件，同時也要支撐好工件的邊緣。
在現有的牆壁或其他盲區進行“潛鋸”時要特別小心。潛入工件中的砂輪可能因為切割到瓦斯管或水管，電線或其他的物體而造成反彈。
針對使用鋼絲刷時的附加安全規章
鋼絲刷操作的專用安全警告 (AGSZ18-90 LBL):
注意，在正常的操作下鋼絲刷也會掉鋼絲。不可以施加過大的下壓力，這樣會讓鋼絲超荷。飛離的鋼絲可以很輕易地穿透薄衫和/或皮膚。
使用前，先讓鋼絲刷以正常的操作速度運作，至少運作1分鐘。此時要注意，不可以有旁人站在鋼絲刷的前方或和鋼絲刷位在同一線上。試機時鋼絲也可能飛離。
不可以將轉動中的鋼絲刷朝向自己。操作鋼絲刷時，可能有小的顆粒及細微的鋼絲屑飛離並刺穿皮膚。
其他的安全規章
(AGSZ18-90 LBL)
拋光罩上不可以有任何松脫的部件，尤其是固定繩。收藏好固定繩或剪短固定繩。松脫的固定繩或隨著拋光罩一起旋轉的固定繩，可能會纏繞住您的手指或工件。
務必確定已經完全遵照制造廠商的指示，正確地安裝好磨具。安裝好的磨具必須能夠無阻礙地自由旋轉。未正確安裝好磨具，磨具可能在操作中途松脫，並被拋開。
小心地操作研磨體，並遵循制造商的指示保存研磨體。損壞的研磨體可能有裂痕並且在工作中途爆裂。
使用配備了螺紋接頭的研磨體時要注意，研磨體上的螺紋孔要夠深，以便能夠完全收緊電動工具的轉軸。研磨體上的螺紋必須能夠配合轉軸上的螺紋。未正確安裝好磨具，磨具可能在操作中途松脫，並造成傷造。
電動工具不可以指向您自己，其他人或動物。鋒利或炙熱的安裝工具可能造成傷害。
注意隱藏的電線，瓦斯管和水管。工作前必須先檢查工作範圍，例如使用金屬探測儀。
切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。如果破壞了機器的絕緣功能便無法防止電擊。請使用自粘名牌或標籤。
不可以近距離的直視電動工具燈泡所發出的燈光。勿將燈光對准在工地附近停留的旁觀者眼睛。照明裝置投射的光線可能有害眼睛。
絕不能將手靠近旋轉附件。附件可能會反彈碰到手。
不要站在發生反彈時電動工具可能移動到的地方。反彈將在纏繞點驅使工具逆砂輪運動方向運動。
處理含石膏的材料後：用乾燥，無油的壓縮空氣清潔電動工具和開關元件上的通氣孔。否則，含石膏的灰塵可能囤積在電動工具的外殼和開關元件上，上述灰塵與空氣中的濕氣結合後會固化。這樣會妨害開關機構的運作。
使用和處理蓄電池（蓄電池塊）。
為了避免使用蓄電池時可能發生的意外狀況，例如起火，火災，爆炸，皮膚灼傷以及其它的傷害等，請注意以下的指示：
不可以拆解，打開或縮小蓄電池。不可以讓蓄電池遭受撞擊。電池如果損壞了或者未按照規定使用蓄電池，可能產生蒸汽並且滲出液體。這種蒸汽可能刺激呼吸道，蓄電池滲出的液體會引起皮膚癢或造成皮膚灼傷。
如果從損壞的電池所滲出的液體沾濕了鄰近的部件，必須檢查被沾污的部件，清潔這些部件，必要的話得更換它們。
不可以讓蓄電池遭受高溫或火焰的侵害。不可以在直接的日照下為蓄電池充電。
使用蓄電池時，才將它從原始包裝中取出。
為電動工具做任何維修工作之前，必須從機器中取出蓄電池。如果電動工具被意外地啟動了，可能造成傷害。
先關閉電動工具然後再取出蓄電池。
蓄電池必須遠離兒童。
蓄電池必須保持清潔，並保護它免受濕氣或水侵入。使用干燥清潔的布抹除蓄電池接頭和電動工具接頭上的污垢。
只能使用製造商推薦的充電器為蓄電池充電。以適用於特定類型的電池充電器，替其他的蓄電池充電，有著火的危險。
不使用的蓄電池要遠離回形針，硬幣，鑰匙，釘子，螺釘或其他小金屬物體，上述物件可能會橋接蓄電池的觸點。蓄電池的觸點如果發生短路，可能燃燒起來或造成火災。
運輸和儲存電動工具時，要取出蓄電池。
電動工具必須配上 FEIN 原廠蓄電池一起使用。使用以下的蓄電池和替以下的蓄電池充電有火災和 / 或爆炸的危險：不符的電池，已經損壞的電池，經過修理或改裝過的電池，仿冒品和其它品牌的電池。
遵循充電器的使用說明書中的安全規章。
手掌 - 手臂 - 震動
本說明書中引用的震動水平，是采用 EN 60745 中規定的測量方式所測得。這個震動水平值可以作為電動工具之間的比較標準。您也可以拿它來推測機器目前的震動受荷狀況。
此震動水平只適用於電動工具規定的用途。如果未按照規定使用電動工具，在機器上安裝了不合適的工具，或者未確實執行機器的維修工作，實際的震動水平會異于提供的震動水平。因此在操作過程結束后，機器的震動受荷狀況會明顯提高。
為了準確地評估機器的震動受荷狀況，還必須考慮以下的時間因素：例如關機的時間或機器空轉待命的時間等。如
200
zh (CK)
果把整個工作過程中累加的關機或待命時間列入考慮，則可以明顯地降低機器的震動受荷狀況。
為了保護操作者免受機器震動危害，必須另外采行防護措施，例如：做好電動工具和安裝工具的維修工作，手掌要保持溫暖，安排好工作的流程。
振動發射值適用於使用磨銷在金屬上進行干磨時。從事其它的用途，例如使用硬金屬銑刀進行銑磨時，會產生不同的振動反射值。
處理對身體有危害的廢塵
使用本機器時可能會產生有害健康的廢塵。
接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的廢塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物塵，研磨含礦物工件而產生的砂塵，含顏料稀釋劑的廢塵，含木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可能出現過敏現像和/或造成呼吸道疾病，癌症以及影響生殖能力。吸入廢塵後的致病可能性，需視曝露在危塵中的程度而定。操作機器時必須使用合適而且合格的吸塵裝備，以及佩戴個人的防護裝備，另外也要保持工作場所的良好通風狀況。加工含石棉工件的工作必須交給專業人員執行。木塵和輕建材塵，研磨熱塵和化學材料的混合物，都可能在特定狀況下產生自燃或者造成爆炸。避免讓火花噴向集塵箱。防止電動工具和被研磨物過熱。定時清倒集塵箱。注意工件制造商所提出的有關加工時的注意事項，而且要兼顧貴國有關加工該工件的法規。
操作指示。
重新啟動聯鎖功能，可以防止充電式直磨機在電源供應突然中斷之後，例如更換蓄電池，自行再度啟動。如果這個功能被觸動了，先關閉電動工具，從工件中取出電動工具，並檢查安裝件。接著再開動電動工具。
只能使用適合砂輪的彈簧卡頭。
把砂輪的固定柄插入彈簧卡頭中，必須把固定柄推到盡頭。
確實遵守制造廠商提供的，磨具柄(a)的最大許可突出長度(參考頁數7)。
施力均勻地來回移動電動工具，這樣可以避免工件的表面過熱。
為了達到最佳性能，只能使用蓄電池 B18A.173 操作電動工具。使用其他的蓄電池，會局限機器的功能範圍。
正確地使用蓄電池。
當蓄電池的溫度位於操作溫度範圍 0 °C - 45 °C (32 °F - 113 °F) 內時，才可以使用蓄電池以及替蓄電池充電。在充電初期，蓄電池的溫度必須位於操作溫度範圍內。
| LED指示燈含意措施 | ||
| 1-4綠色LED | 電量現況的百分比操作 | |
| 紅色持續亮著蓄電池幾乎沒電了替蓄電池充電 | ||
| 紅燈閃爍無法使用蓄電池先讓蓄電池的溫度恢復到蓄電池的操作溫度範圍內,然後再替蓄電池充電 | ||
蓄電池的充電進度是以百分比的方式顯示，當電動工具的馬達停止運轉時才能夠顯示充電實況。
在蓄電池即將進入過度放電的狀況時，機器的電子裝備會自動關閉馬達。
維修和顧客服務。
在某些特殊的工作狀況下，例如加工金屬物料時，可能在機器內部堆積大量的金屬廢塵。因此必須經常使用干燥無油的壓縮空氣，從機器的通氣孔吹除電動工具內部的廢塵。
處理含石膏的材料時，灰塵會沉澱在電動工具內部和開關元件上，這些灰塵與空氣中的濕氣結合後會轉硬。上述現像可能妨害開關機構的運作。因此必須時常用乾燥無油的壓縮空氣從通風口吹淨電動工具的內部和開關元件。
如果電動工具的電線損壞了，只能更換由 FEIN 顧客服務中心提供的特定電線。
從以下的網址 www.fein.com 可以找到本電動工具目前的備件清單。
以下零件您可以根據需要自行更換：
安裝件，夾鉗
保修。
有關本產品的保修條件，請參考購買國的相關法律規定。此外 FEIN 還提供制造廠商的保修服務。有關保修的細節，請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。
在本使用說明書上提到的和標示的附件，並非全部包含在電動工具的供貨範圍中。
合格說明。
FEIN 公司單獨保證，本產品符合說明書末頁上所列出的各有關規定的標準。
技術性文件存放在：C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd
環境保護和廢物處理。
必須以符合環保要求的方式處理包裝材料和廢棄的電動工具與附件。
放空蓄電池的電並根據規定處理待廢棄的蓄電池。
如果蓄電池未完全放空電量，為了安全的理由可以使用膠帶貼住蓄電池的觸點，以防止發生短路。
選擇附件 (參考頁數 7).
只能使用 FEIN 原廠的附件，而且是針對該電動工具型號的附件。
A 弹簧卡頭
사용 설명서 원본.
사용기호,약어와의미.
