Produkto tipas	Belaidis tiesinis šlifuoklis
Markė	Fein
Modelis	AGSZ 18280 LBL Select
Akumuliatoriaus įtampa	18 V
Akumuliatoriaus tipas	Ličio jonų (Li-ion)
Tuščiosios eigos greitis	Iki 28000 aps./min
Maksimalus šlifavimo disko koto skersmuo	8 mm (koto)
Suspaudimo įvorė	6 mm (standartinė)
Svoris (be akumuliatoriaus)	Apie 1,6 kg
Akumuliatoriaus svoris	Apie 0,6 kg
Bendras ilgis	Apie 350 mm
Pagrindinės funkcijos	Šlifavimas, frezavimas, pjovimas
Maitinimas	Išimamasis akumuliatorius
Priežiūra ir valymas	Išpūskite vėdinimo angas sausu suslėgtu oru
Sauga	Apsauginis stabdys, įjungimo užraktas, LED įkrovos indikatorius
Atsarginės dalys ir taisomumas	Suspaudimo įvorė, akumuliatorius, įkroviklis (FEIN priedai)
Bendra informacija	Pridedama naudojimo instrukcija, gamintojo garantija

Dažnai užduodami klausimai - AGSZ 18280 LBL Select Fein

Kokio tipo akumuliatorių naudoja Fein AGSZ 18280 LBL Select?

Šis šlifuoklis naudoja Ličio jonų 18 V akumuliatorių iš FEIN asortimento. Naudokite tik suderinamus originalius FEIN akumuliatorius.

Koks yra maksimalus įrankio greitis?

Maksimalus tuščiosios eigos greitis yra 28 000 aps./min.

Kokius darbus galima atlikti su šiuo įrankiu?

Įrankis skirtas metalo šlifavimui (sausai), metalo frezavimui (karbidiniais frezomis) ir pjovimui. Modelis AGSZ18-90 LBL taip pat leidžia metalo šepetėliavimą ir poliravimą.

Kaip pakeisti suspaudimo įvorę?

Išimkite akumuliatorių. Naudodami pridedamą raktą atsukite suspaudimo veržlę. Pakeiskite įvorę tinkamo dydžio (pvz., 6 mm). Tvirtai užveržkite.

Kaip sužinoti, ar akumuliatorius įkrautas?

Įrankis turi LED indikatorių: 1–4 žalios LED lemputės rodo įkrovos lygį. Nuolatinė raudona lemputė reiškia, kad akumuliatorius beveik tuščias; mirksinti raudona – temperatūra neleistinoje riboje.

Kokia akumuliatoriaus tarnavimo trukmė?

Trukmė priklauso nuo naudojimo. Su B18A.173 akumuliatoriumi ir įprastu naudojimu galite atlikti maždaug 30–60 minučių nepertraukiamo šlifavimo.

Kaip prižiūrėti šlifuoklį?

Reguliariai pūskite sausą, be alyvos suslėgtą orą į vėdinimo angas, kad nesusikauptų laidžios dulkės ar gipsas.

Ar galiu naudoti ne FEIN priedus?

Rekomenduojama naudoti tik originalius FEIN priedus, kad būtų užtikrintas saugumas ir našumas. Netinkami priedai gali sukelti sužalojimus.

Ką daryti užstrigus šlifavimo diskui?

Nedelsdami išjunkite įrankį, išimkite akumuliatorių, tada išimkite užstrigusį diską. Prieš tęsdami darbą patikrinkite disko ir įvorės būklę.

Kur rasti naudojimo instrukciją?

Instrukcija pridedama prie įrankio. Taip pat galite nemokamai atsisiųsti PDF formatu iš svetainės notice-facile.com arba FEIN svetainės.

NAUDOJIMO INSTRUKCIJA AGSZ 18280 LBL Select Fein

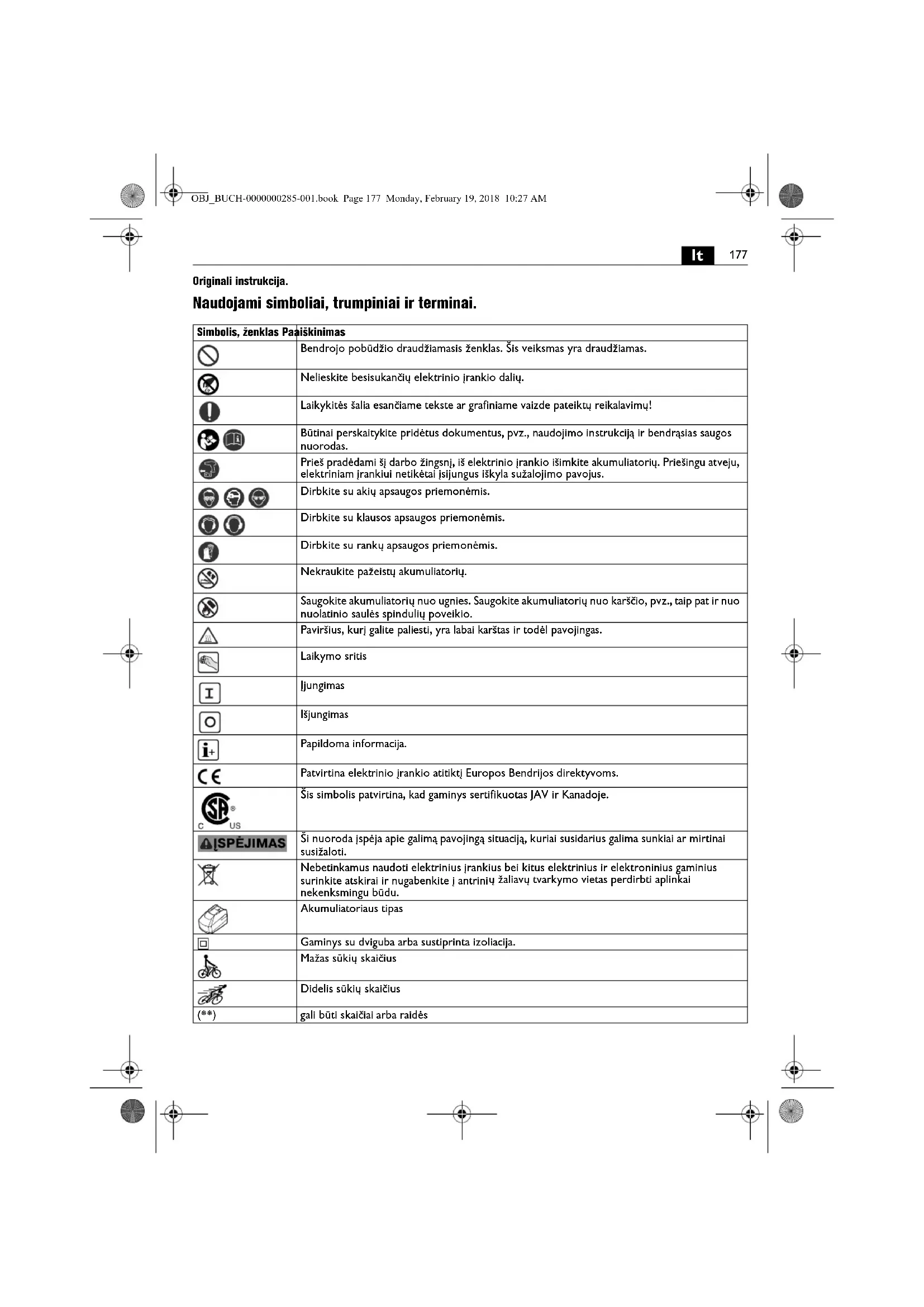

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Paaiškinimas
	Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas.
	Nelieskite besisukančių elektrinio įrankio dalių.
	Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
	Būtinal perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąslas saugos nuorodas.
	Prieš pradėdami šį darbo žingsnį, iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus.
	Dirbkite su akių apsaugos priemonėmis.
	Dirbkite su klausos apsaugos priemonėmis.
	Dirbkite su rankų apsaugos priemonėmis.
	Nekraukite paželstų akumuliatorių.
	Saugokite akumuliatorių nuo ugnies. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindulių poveikio.
	Paviršius, kurį galite paliesti, yra labai karštas ir todėl pavojingas.
	Laikymo sritis
	Ijungimas
	Išjungimas
	Papildoma Informacija.
CE	Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms.
	Šis simbolis patvirtina, kad gaminys sertifikuotas JAV ir Kanadoje.
JSPĖJIMAS	Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižalotį.
	Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskiral ir nugabenkite Į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
	Akumuliatoriaus tipas
	Gaminys su dviguba arba sustiprinta izoliacija.
	Mažas sūklių skaičius
	Didelis sūklių skaičius
(**)	gali būti skaičiai arba raidės

It

Ženklas Tarptautinis	vienetas Nacionalinis vienetas Paaiškinimas
n	/min, min ^-1 , rpm, r/min	/min	Išmatuotas sūkių skaičius
n_0	/min, min ^-1 , rpm, r/min	/min	Tuščlosios elgos sūkių skaičius
P_1	W W Naudojamoji galia
P_2	W W Atīduodamoji galia
UV	V	N	u s
JHz Hz Dažnis
M...	mm mm	Dydis, metrinis sriegis
∅	mm mm	Apskritos dalies skersmuo
	mm mm	∅	_D =maks. šlifavimo įrankio iš sujungtų šlifavimo medžiagų skersmuo
	mm mm	∅	_D =maks. kietlydinio frezos skersmuo
	mm mm	∅	_D =maks. poliravimo įrankių skersmuo
...	kg	kg	Masė pagal „EPTA-Procedure 01“
	kg	kg	Elektrinio įrankio masė be akumuliatoriaus ir darbo įrankio
...	kg	kg	Akumuliatoriaus masė
L_pA	dB dB	Garso slėgio lygis
L_wA	dB dB	Garso galios lygis
L_pCpeak	dB	dB	Aukščiausias garso slėgio lygis
K...			Paklaida
a	m/s ^2	m/s ^2	Vibracijos emisijos vertė pagal EN 60745 (trijų krypčių atstojamasis vektorius)
a_h,SG	m/s ^2	m/s ^2	Vibracijos emisijos vertė (paviršlaus šlifavimas tiesiniu šlifuokliu)
a_h,P	m/s ^2	m/s ^2	Vibracijos emisijos vertė (poliravimas tiesiniu šlifuokliu)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai.

Jūsų saugumui.

JSPÈJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos

nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis. Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtu „Bendruju

saugos nuorodu“ (leidinio numeris 3 41 30 054 06 1). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate ji kitam savininkui.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Elektrinio įrankio paskirtis:

Rankomis valdomas tiesinis šlifuoklis skirtas metalui mažais šlifavimo jrankiais (šlifavimo antgaliais) sausuoju būdu šlifuoti, metalui kietlydinio frezomis frezuoti ir pjauti abrazyviniais pjovimo diskais.

AGSZ18-90 LBL: Sis elektrinis įrankis papildomai skirtas apdirbti vieliniais šepečiais ir poliruoti su FEIN aprobuota papildoma įranga nuo atmosferos poveikio apsaugotoje aplinkoje.

Bendrosios saugos nuorodos atliekantiems šlifavimo, apdirbimo vieliniais šepečiais, poliravimo, frezavimo, šlifavimo naudojant šlifavimo popierių ir pjovimo abrazyviniais diskais darbus:

AGSZ18-280 BL, AGSZ18-280 LBL: Sis elektrinis įrankis skirtas naudoti kaip šlifavimo mašina, juo galima frezuoti ir pjauti abrazyviniais pjovimo diskais.

AGSZ18-90 LBL: Šis elektrinis įrankis papildomai skirtas apdirbti vieliniais šepečiais ir poliruoti.

Griežtai laikykitės visų saugos nuorodu, instrukcijų, ženklų ir duomenų, kurie yra pateikiami su šiuo prietaisu. Jei nesilaikysite toliau pateiktų instrukcijų, galite sukelti elektros smūgi, gaisrą, taip pat sunkiai susižeisti ir sužeisti kitus asmenls.

AGSZ18-280 BL, AGSZ18-280 LBL: Šis elektrinis įrankis nėra skirtas šlifuoti naudojant šlifavimo popierių, apdirbti vieliniais šepečiais ir poliruoti.

AGSZ18-90 LBL: Šis elektrinis įrankis nėra skirtas šlifuoti naudojant šlifavimo popierių. Naudoti elektrinį įrankį darbui, kuriam jis nėra skirtas, pavojinga; toks darbas kelia sužalojimų pavojų.

Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numaęs ir rekomendavęs šiam elektriniam įrankiui. Vien tik tas faktas, kad jūs galite pritvirtinti kokią nors papildoma įrangą prie elektrinio įrankio, jokiu būdu negarantuoja, kad juo bus saugu naudotis.

Darbo įrankio leistinas sūkių skaičius turi būti ne mažesnis už aukščiausią sūkių skaičių, nurodytą ant elektrinio įrankio. įrankis, kuris sukasi greičlau, nel yra leistina, gali lūžti ir nulėkti nuo prietaiso.

Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio matmenis. Netinkamų matmenų darbo įrankius gali būti sunku tinkamai apdengti bei valdyti.

Slifavimo diskai, šlifavimo ritinėliai ar kita papildoma įrangā turi tiksliai tikti elektrinio įrankio šlifavimo sukluii ar suspaudžiamajai įvorei. Darbo įrankiai, kurie tiksliai netinka į elektrinio įrankio įtvarą, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.

Ant virbo sumontuotas šlifavimo diskas, šlifavimo žiedas, pjovimo įrankis ar kita papildoma įrangą turi visiškai įsistatyti i suspaudžiamają įvorę arba suspaudžiamasis griebtuva. Virbo „iškyša“ ar laisva virbo dalis tarp šlifavimo įrankio ir suspaudžiamosios įvorės ar suspaudžiamojo griebtuvo turi būti minimali. Jel virbas nepakankamai užveržtas ar šlifavimo įrankis yra per toli, darbo įranklai gali atsilaisvinti ir būti išmetami didellu greičiu.

Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., Šlifavimo diskus – ar jie nėra aplūžinėje ir įtrūkę, šlifavimo ritinėlius – ar jie nėra įtrūkę, susidėveįje ir labai nudile, viellnius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite prietaisui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis paželitas, per šį bandomajį laika jis turėtų subyrėti.

Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones,

apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvalrius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zoną, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančlus asmenis.

Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, elektrinį prietaisą laikykite tik už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.

Paleisdami elektrini įrankį, tvirtai jį laikykite. Įsisukant iki maksimalaus sūklių skalčlaus, variklio reakcinis momentas elektrini įrankį gali pasukti.

Jei yra galimybė, ruošiniui fiksuoti naudokite suspaudžiamąsias įvores. Dirbdami su elektriniu įrankiu niekada nelaikykite mažo ruošinio vienoje rankoje, o įrankio kitoje rankoje. Įtvirtinę mažus ruošinius, abiem rankomis galėsite geriau valdyti elektrini įrankį. Pjaunant apvalius ruošinius, pvz., medinius spraustelius, strypo formos ruošinius ar vamzdžius, jie turi polinkį išsłysti, dėl ko darbo įrankis gall užstrigti ir išlekti jūsų kryptimi.

Niekada nepadėkite elektrinio įrankio, kol darbo įrankis visiškai nesustojo. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, ir elektrinis įrankis gali tapti nebevaldomas.

Pakeitę darbo įrankius ar prietaiso nustatymus, tvirtai užveržkite suspaudžiamosios įvorės veržlę, suspaudžiamaji griebtuvą ar kitus tvirtinamuosius elementus. Neužveržti tvirtinamleji elementai gall netikėtai pakeisti padėti, dėl to galite prarasti įrankio kontrolę; nepritvirtinti besisukantys komponentai išmetami didele jėga.

Nešdami elektrinį įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeisti.

Reguliariai valykite elektrinio jrankio ventiliacines angas. Variklio ventilatorius traukia dulkes j korpusa, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.

Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šlas medžiagas gali uždegti.

Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį ar kitokius aušinamuosius skysčius gali trenkti elektros smūgls.

Papildomos saugos nuorodos visiems darbams Atatranka ir susijusios įspėjamosios nuorodos

Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz., šlifavimo diskas, šlifavimo juosta, vielinis šepetys ar kt., ruošinyje jstringa ar užsiblokuoja ir todėl netikėtai sustoja. Todėl elektrinis jrankis gali

It

nekontroliuojamai atšokti priešinga darbo jrankio sukimuisi kryptimi.

Pvz., jei ruošinyje jstringa ar yra užblokuojamas šlifavimo diskas, šlifavimo disko briauna, kuri yra ruošinyje, gali išlūžti ir sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tokiu atveju šlifavimo diskas gali net lūžti.

Atatranka yra netinkamo arba klaidingo elektrinio įrankio naudojimo pasekmė. Jos galite išvengti, jel imslitės atitinkamų, žemiau aprašytų saugos priemonių.

Dirbdami visada tvirtai laikykite prietaisą abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispirti prietaalso pasipriesinimo jėgai atatrankos metu. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu.

Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad darbo įrankis neatsimuštu j kliūtis ir nejstrigtų. Besisukantis darbo įrankis kampuose, ties aštriomis briaunomis arba atsimušęs j kliūtį turi tendencija užstrigtį. Tada elektrinis įrankis tampa nevaldomas arba įvyksta atatranka.

Nenaudokite dantytų pjūklo diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.

Darbo įrankį i medžiagą įleiskite visada tokia pačia kryptimi, kuria pjovimo briauna išlenda iš medžiagos (atitinka krypčiai, kuria išmetamos drožlės). Jei elektrinį įrankį vedate netinkama kryptimi, darbo įrankio pjovimo briauna iš ruošinio gali išlūžti, o elektrinis įrankis bus traukiamas šia pastūmos kryptimi.

Naudodami frezas, pjovimo diskus, greitaeigius frezavimo įrankius arba kietlydinio frezavimo įrankius, visada tvirtai jveržkite ruošinį. Net ir nedaug susiskersavę šie darbo įrankiai įstringa ir gali sukelti atatranką. Istriges pjovimo diskas dažniausiai lŭžta. Istrigus frezoms, greitaeigiams frezavimo įrankiams arba kietlydinio frezavimo įranklams, darbo įrankis gall iššokti iš grlovello, dėl ko galite prarasti įrankio kontrolę.

Papildomos saugos nuorodos atliekantiems šlifavimo ir pjovimo abrazyviniais diskais darbus Specialios saugos nuorodos atliekantiems šlifavimo ir pjovimo abrazyviniais diskais darbus:

Naudokite tik jūsų elektriniam įrankiui aprobuotus šlifavimo įrankius ir tik rekomenduojamiems naudojimo atvejams. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai pjaunamaja briana pašalinti. Nuo šoninės apkrovos šie šlifavimo įrankiai gali sulūžti.

Kūginiams ir tiesiems šlifavimo antgaliams su sriegiais naudokite tik nepažeistus, tinkamo dydžio ir ilgio virbus be užpakalinės įpjovos iškyšoje. Tinkami virbai sumažina lūžimo galimybę.

Saugokite, kad neužblokuotumėte pjovimo disko, ir nespauskite jo per stipriai prič ruosinio. Nemėginkite atlikti permelyg gilių pjūvių. Per stiprial prispaudus pjovimo diska, padidėja jam tenkanti apkrova ir atsiranda didesnė tikimybė ji pakreipti bei užblokuoti pjūvyje, vadinasi padidėja atatrankos ir disko lūžimo rizika.

Venkite kišti rankas i zona prieš ir už besisukančio pjovimo disko. Kai pjaudami ruošinj pjovimo diską stumiate nuo savo rankos, jvykus atatrankai elektrinis prietaisas su besisukančiu disku pradės judėti tlesiai i jus.

Jel pjovimo diskas užstringa arba norite nutraukti darba, išjunkite prietaisą ir laikykite jį ramiai, kol diskas visiškai nustos suktis. Niekada nemėginkite iš pjūvio vietos išraukti dar tebesisukantį diską, nes gali įvykti atatranka. Nustatykite ir pašalinkite strigimo priežastį.

Neijunkite vėl elektrinio įrankio, kol jis yra ruošinyje. Pirmiausia leiskite pjovimo diskui pasiekti maksimalų sūkių skaičių ir tik tada atsargiai pjaukite toliau.

Priešingu atveju diskas gali įstrigti, iššokti iš ruošinio ar sukelti atatranką.

Plokštes ar didelius ruošinius paremkite, kad sumažintumėte istrigusio pjovimo disko keliamą atatrankos pavojų. Dideli ruošiniai gali išlinkti veikiami savojo svorio. Ruošinį reikia paremti abiejose disko pusėse, tiek šalia pjūvio, tiek prie briaunos.

Būkite ypač atsargūs pjaudami „ipjovas“ sienose ar kituose nepermatomuose objektuose. „Panyrantis“ j ruošinį pjovimo diskas pataikyti į dujuų ar vandentiekio linijas, elektros laidus arba kitus objektus ir sukelti atatranką.

Papildomos saugos nuorodos dirbantiems su vieliniais šepečiais

Specialios saugos nuorodos dirbantiems su vieliniais šepeciais (AGSZ18-90 LBL):

Atkreipkite dèmesi i tai, kad iš vielinių šepečiu, net ir naudojant juos įprastai, krenta vielos gabalėliai. Saugokite vielinius šepečius nuo per didelės apkrovos, t. y. jų per stipriai nespauskite. Skriejantys vielos gabalėliai gall lengval prasiskverbti per plonus drabužius Ir (ar) odą.

Prieš pradėdami dirbti, leiskite šepečiams ne mažiau kaip minutę suktis darbiniu greičiu be apkrovos. Stebėkite, kad tuo metu žmonės nestovėtu vienoje linijoje su šepečiu. Bandomojo paleidlmo metu gali lšskrieti nepritvirtūntos vielos dalelės.

Besisukantj vielinj šepetj nukreipkite nuo savęs. Dirbant šlals šepečlals, mažos dalelės ir mikroskopinlal vielos gabalėliai gali būti dideliu greičiu išmetami ir prasiskverbti per odą.

Kitos saugos nuorodos (AGSZ18-90 LBL)

Nepalikite nepritvirtintų ir palaidų poliravimo gaubto dalių, ypač tvirtinimo juostelių. Tvirtinimo juosteles paslėpkite arba patrumpinkite. Palaidos besisukančios tvirtinimo juostelės gali įtraukti pirštus arba susipainioti ruošinyje.

Isitikinkite, kad darbo įrankiai pritvirtinti pagal gamintojo reikalavimus. Pritvirtinti darbo įrankiai turi laisvai suktis. Netinkamai pritvirtinti darbo įrankiai dirbant gali atsilaisvinti ir išlėkti.

Su šlifavimo įrankiais elkitės atsargiai ir sandėliuokite juos laikydamiesi gamintojo nurodymų. Paželstį šlifavimo įrankiai gali įtrūkti ir dirbant sulūžti.

Jei naudojate darbo įrankį su srieginiu įdėklu, patikrinkite, ar sriegis darbo įrankyje pakankamai ilgas, kad būtų galima įstatyti elektrinio įrankio suklj. Sriegis darbo įrankyje turi tikti ant suklio esančiam sriegiui. Netinkamai sumontuoti darbo įrankiai darbo metu gali iškristi ir sužaloti.

Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavoju.

Atkreipkite dėmesį i paslėptus elektros laidus, duju vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.

Niekada iš arti nežiūrėkite į elektrinio įrankio lempos šviesą. Lempos šviesos niekada nenukreipkite į kitų netoli esančių žmonių akis. Apšvietimo priemonės sukurta spinduliuotė gali būti kenksminga akims.

Niekada nelaikykite rankų arti besisukančio darbo įrankio. Įvykus atatrankai darbo įrankis gali pataikyti įjūsų ranką.

Venkite, kad jūsų rankos būtų toje zonoje, kurioje įvykus atatrankai judės elektrinis įrankis. Atatrankos jėga verčia elektrinį [rankį] judėti nuo blokavimo vietos priešinga šlifavimo disko sukimuisi kryptimi.

Po darbo su medžiagomis, kurių sudėtyje yra gipso: Elektrinio įrankio ventiliacines ir jungiamojo elemento angas prapūskite sausu suslėgtu oru, kuriame nėra alyvos. Priešingu atveju elektrinio įrankio korpuso viduje ir ant jungiamojo elemento gali susikaupti dulkių su gipsu, ir jos dėl santykio su oro drėgme gali sukietėti. Dėl to gali sutrikti junglamasis mechanizmas.

Akumuliatoriaus (akumuliatorių bloko) naudojimas.

Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodu:

Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorius ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garai gali sudirginti kvėpavimo takus. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą.

Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.

Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose.

Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.

Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai jsijungus elektriniam įrankiui, iškyla sužalojimo pavojus.

Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.

Akumuliatorius saugokite nuo vaikų.

Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumullatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švariu skudurėliu.

Akumuliatoriams ikrauti naudokite tik gamintojo rekomenduojamus kroviklius. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojamas su kitoklais akumullatoriais, lškyla galsro pavojus.

Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktu, vinių, varzų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Ivykus akumuliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras.

Prieš elektrinio įrankio transportavimą ir sandėliavimą išimkite akumuliatorių.

Naudokite tik nepažeistus originalius FEIN akumuliatorius, skirtus jūsų elektriniam įrankiui. Dirbant su netinkamals, pažeistals, remontuotals, perdarytals, falsifikuotals ar kitų gamintojų akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.

Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodu.

Plaštakas ir rankas veikianti vibracija

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškal prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpi gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tal įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo irankių techninę priežiūrą, rankų šildymą, darbo eigos organizavima.

Vibracijos emisijos vertės pateiktos šlifuojant metalą antgaliais sausuoju būdu. Naudojant kitaip, pvz., frezuojant kietlydinio frezomis, vibracijos emisijos vertės gali kisti.

Kaip elgtis su kenksmingomis dulkèmis

Šiuo įrankiu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagu, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagu, kurių sudėtyje yra uolienu, silikato dalelių, dažų ůrpiklų, medienos apsaugos priemonių, neapaugančių dažų. Ikvėpus tokių dulkių ir nuo sąlyčio su tokiomis dulkėmis gali kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimai ir vaisingumo sutrikimai. Rizika, kylanti įkvėpus dulkių, priklauso nuo dulkių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nuslurbti bei asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kurių sudėtyje yra asbesto, apdoroti patikėkite specialistams.

It

Medienos ir lengvujų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms sąlygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirkščių srautas nebūtų nukreiptas į dulkių surinkimo dėžutę, kad elektrinis įrankis ir šlifuojamas ruošinys nejkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktų apdorojimo nuorodu bei jūsų šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių.

Valdymo nuorodos.

Apsauga nuo savaiminio jsijungimo neleidžia tiesiniam šlifuoklui vėl jsijungd, jei dirbant, pvz., keičiant akumuliatorių, buvo nutrauktas srovės tiekimas. Tokiu atveju elektrinį įrankį išjunkite, atitraukite nuo ruošinio ir patikrinkite darbo įrankį. Po to elektrinį įrankį vėl įjunkite.

Naudokite šlifavimo jrankiui tinkamą suspaudžiamają Ivore.

Istatykite šlifavimo įrankio užveržiamaji kotelį i suspaudžiamają įvorę iki atramos.

Šlifavimo įrankio kotelis, laikantis gamintojo duomenų, turi būti išsikišęs ne daugiau už maksimalią leidžiamają kotelio lškyšą (a) (žr. 7 psl.).

Elektrinį įrankį vedžiokite tolygiai spausdami, kad per daug nejkaistų ruošinio paviršius.

Kad elektrinis įrankis veiktu optimalia galia, naudokite ji tik su B18A.173 akumuliatoriumi. Naudojant kitokius akumuliatorius, gali būti ribojamos funkcijos.

Kaip elgtis su akumuliatoriumi.

Akumuliatorių naudokite ir kraukite tik akumuliatoriaus temperatūral esant eksploatavimo temperatūros ribose nuo 0 °C iki 45 °C (nuo 32 °F iki 113 °F). Akumuliatoriaus temperatūra įkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose.

Šviesadiodis indikatorius	Reikšmė Operacija
1 - 4 žali šviesadiodžlal indikatoriai	Procentinė įkrova	Eksploatavimas
Raudona nuolatinė šviesa	Akumuliatorius beveik išsikroves	Akumuliatorių ikraukite
Raudona mirksinti šviesa	Akumuliatorius nėra paruoštas naudoti	Palaukite, kol akumuliatoriaus temperatūra pasieks eksploatavimo temperatūros ribas, ir akumuliatorių ikraukite

Tikrojl akumullatoriaus jkrovos būklė procentais rodoma tik esant sustabdytam elektrinio įrankio varikliui.

Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklj.

Techninė priežiūra ir remonto dirbtuvės.

Esant ekstremalioms eksploatavimo salygoms, apdorojant metalus elektrinio jrankio viduje gali susikaupti laidžių dulkių. Elektrinio jrankio

vidu per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.

Apdorojant medžlagas, kurlų sudėtyje yra glpso, elektrinio įrankio viduje ir ant jungiamojo elemento gali susikaupti dulkių, ir jos gali dėl santykio su oro drėgme sukietėti. Dėl to gali sutrikti junglamasis mechanizmas. Elektrinio įrankio vidų per ventiliacines angas ir jungiamaji elementą dažnal prapūskite sausu suslėgtu oru, kurlame nėra alyvos.

Jei pažeistas elektrinio įrankio jungiamasis laidas, jį reikia pakeisti specialiu jungiamuoju laidu, kurį galima įsigyti FEIN remonto dirbtuvėse.

Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.

Šias dalis, jei reikia, galite pakeisti patys:

darbo įrankius, suspaudžiamają įvore.

Istatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantija pagal FEIN gamintojo garantinį raštą.

Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šloje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.

Atitikties deklaracija.

Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios Instrukcijos paskutinlame puslapyje nurodytus specialiuosius reikalavimus. Techninė byla laikoma: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd

Aplinkosauga, šalinimas.

Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.

Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jei akumuliatoriai nėra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis izoliuokite lipniaja juosta.

Papildomos įrangos pasirinkimas (žr. 7 psl.).

Naudokite tik originalia FEIN papildoma iranga. Papildoma iranga turi būti skirta naudojamo elektrinio jrankio tipui.

A Suspaudžiamoji ivorė
