使用説明書 AGSZ 18280 LBL Select Fein

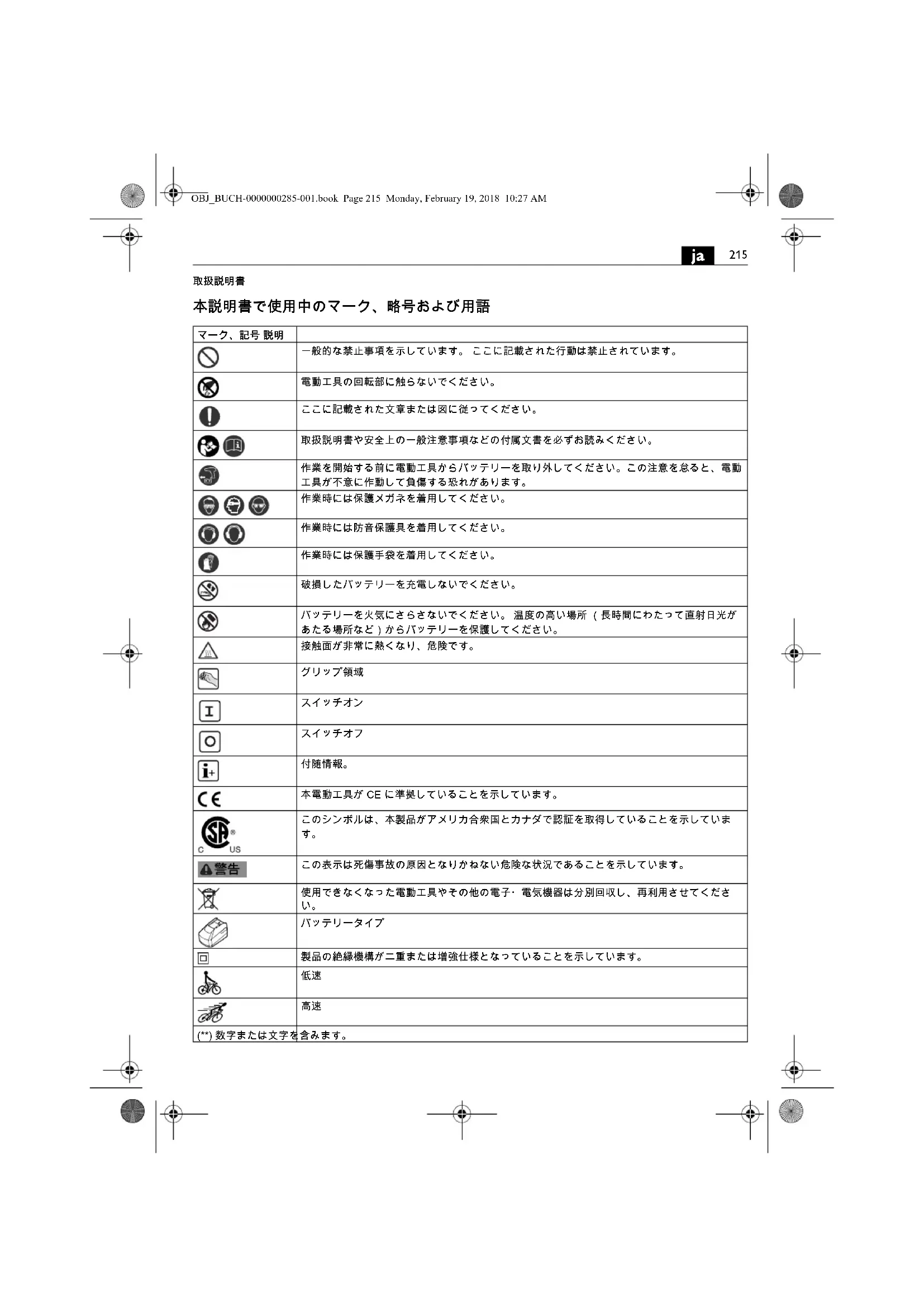

本説明書で使用中のマーク、略号および用語

一般的な禁止事項を示しています。 ここに記載された行動は禁止されています。 電動工具の回転部に触らないでください。 ここに記載された文章または図に従ってください。 取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。 作業を開始する前に電動工具からバッテリーを取り外してください。この注意を怠ると、電動 工具が不意に作動して負傷する恐れがあります。 作業時には保護メガネを着用してください。 作業時には防音保護具を着用してください。 作業時には保護手袋を着用してください。 破損したバッテリーを充電しないでください。 バッテリーを火気にさらさないでください。 温度の高い場所 （長時間にわたって直射日光が あたる場所など）からバッテリーを保護してください。 接触面が非常に熱くなり、危険です。

本電動工具が CE に準拠していることを示しています。 このシンボルは、本製品がアメリカ合衆国とカナダで認証を取得していることを示していま

この表示は死傷事故の原因となりかねない危険な状況であることを示しています。 使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてくださ

製品の絶縁機構が二重または増強仕様となっていることを示しています。

安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳守しないと、感電、火災、怪我等の事故発生の恐れがありま お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。この取扱説明書および付属の 「安全上のご注意」( 文書番号 3 41 30 054 06 1) をよくお読みになり、理解したうえで本電動工具をご使用ください。 取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。国内で適用されている一連の労働安全衛生規則にも留意してください。 この手持ちストレートグラインダーは、小型研磨材 ( 研磨砥石 )、および超硬フライス工具を使用した金属のフライス加工、および切削切断作業にご使用ください。AGSZ18-90 LBL: 本電動工具はさらに、ワイヤブラッシング作業および研磨作業にも適しています。雨風から保護された場所でご使用ください。必ず、FEIN が推奨するアクセサリーをご使用ください。 研削、ワイヤブラシを使用した作業、研磨、フラ イス加工、サンドペーパーを使用した研磨および 切削切断を行なうにあたっての安全上の注意： AGSZ18-280 BL、AGSZ18-280 LBL: この電動工具は、グラインダー、フライス加工器、カットオフマシンとしての使用に適しています。 AGSZ18-90 LBL: この電動工具は、さらにワイヤブラシ作業とポリッシュ加工にも適しています。 記号 国際単位 国内単位 説明 /min, min , rpm, r/min 回／分 基準回転数

W W 出力電力U V V 定格電圧f Hz Hz 周波数 M... mm mm メートルねじの寸法Ø mm mm 円形部品の直径mm mm Ø =研削ホイールの最大径mm mm Ø =超硬カッターの最大径mm mm Ø =研磨工具の最大径kg kg 重量 （EPTA-Procedure 01 に準拠して測定されています）kg kg 電動工具の重量 （バッテリー、先端工具除 kg kg バッテリーの重量

dB dB 音量レベル pCpeakdB dB ピーク音圧レベル K...

振動値 （ストレートグラインダーによる表面

振動値 ( ストレートグラインダーによる研磨 )m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s 国際単位系 （SI）で使用されている基本単位および組立単位。 OBJ_BUCH-0000000285-001.book Page 216 Monday, February 19, 2018 10:27 AM217

本製品に付属された安全上の注意、指示、図およびデー タの全てに留意してください。 次の指示に従わなかった 場合、感電、火災および （または）重傷の事故が発生す

AGSZ18-280 BL、AGSZ18-280 LBL: この電動工具は、

サンドペーパーによる研磨、ワイヤブラシ作業、ポリッ シュ加工には適していません。

AGSZ18-90 LBL: この電動工具は、サンドペーパーによ

る研磨には適していません。 電動工具に不適切とされて いる用途に使用すると、事故やけがのもととなることが

正しいアクセサリーやアタッチメントを使用してくださ い。 お手持ちの電動工具に工具を固定できたとしても、 これは安全な作業を保証するものではありません。 アクセサリーの許容回転数は、電動工具本体に記載され ている最大回転数に一致するかそれ以上であることを確 認してください。 アクセサリーを許容回転数以上で回転 させると、アクセサリーが破壊したり飛散したりする原 因となることがあります。 アクセサリーの外径および厚さが本体に適合しているこ とを確認してください。 寸法の合わないアクセサリーは 保護カバーからはみ出したり、外れたりするため危険で

研削ホイール、回転砥石、またはその他のアクセサリー は、ご使用になる電動工具の研磨軸またはコレットチャ ックにぴったりと合っていることをご確認ください。 電 動工具の保持部にぴったりと合わない先端工具は回転が 不安定になり、強く振動したりして、コントロールを失

研削ホイール、回転砥石、切断工具またはその他のアク セサリーは、コレットチャックやチャックに完全に装着 されていることが必要です。軸の末端が 『突出』した り、アクセサリーとコレットチャックまたはチャックの 間で軸の一部が露出する場合、これらの部分は最小限に 抑える必要があります。 軸が十分に固定されていない、 またはアクセサリーの突出部が大きすぎる場合、これら が電動工具から外れて高速で飛散してしまう恐れがあり

破損した先端工具を使用しないでください。ご使用の前 には必ず電動工具、研磨ホイールに破損やヒビがない か、回転砥石にヒビ、消耗、極度の摩耗がないか、ワイ ヤーブラシのワイヤーが外れていたり、折れたりしてい ないかをチェックしてください。電動工具または先端工 具が落下した場合、これらが破損していないかをチェッ クし、破損していない先端工具を使用してください。先 端工具のチェックおよび装着が完了したら、回転する先 端工具の付近に誰もいないことを確認し、最大回転数で 1 分間回転させてください。 先端工具が破損している場 合、大半はこのテスト運転中に折損します。 個人防護具を着用してください。 用途に応じてフェイス シールド、保護ゴーグルおよび保護メガネを着用してく ださい。 各用途に適した防じんマスク、防音保護具、作 業手袋または特殊な作業エプロンなどを着用し、研削時 に発生する粉じんから身体を守ってください。 作業中に 飛散する様々な異物から目を守ってください。 粉じんマ スクおよび呼吸マスクなどを着用し、作業中に発生する 粉じんから防護してください。 騒音の激しい場所で作業 を長時間続けると、聴力損失の原因となることがありま

作業中には他の作業員を付近に近づけないようご注意く ださい。 作業域付近に立ち入る人物に対しては必ず各自 に適した保護装備の着用を義務付けてください。 材料や 先端工具の破片が作業域外にも飛散し、負傷の原因とな

埋設電線付近で作業をおこなう場合には、電動工具の絶 縁グリップを保持してください。 電線に触れると、工具 の金属部分を通じて感電する恐れがあります。 電動工具を始動する際には、必ずこれをしっかりと保持 してください。 フル回転数まで回転数を上げる際には、 モーターの反動トルクが発生し、電動工具自体が反対方 向へ回転してしまうことがあります。 可能な限り、工作物の固定にはバイスを使用してくださ い。小型の工作物を片方の手で持ち、もう一方の手で電 動工具を持ちながら使用するという方法は絶対に行なわ ないでください。 小型の工作物を固定することによっ て、両手で電動工具をしっかりと保持することができる ようになります。棒材、パイプ材等のような丸い工作物 を切断する場合、電動工具が引っかかって作業者の方向 へ飛んでくる恐れがあります。 アクセサリーの回転が完全に停止するまで本体を床など に放置しないでください。 回転中のアクセサリーが床な どと接触し、本体のコントロールを失ってしまう恐れが

先端工具の交換後、または電動工具の調整後、コレット チャックのナット、チャック、またはその他の固定部分 をしっかりと締めてください。 固定部分が緩んでいると 先端工具がずれてコントロールを失う恐れがあります。 先端工具がしっかりと固定されていない状態で回転する と、高速で飛散する恐れがあります。 本体を持ち運ぶ際には、絶対にスイッチをオフにしてく ださい。 衣服が回転中のアクセサリーと不意に接触して 巻き込まれ、アクセサリーで怪我をする原因となりま

本体の通風口に付着した汚れを定期的に取り除いてくだ さい。 モーターファンが粉じんをハウジング内に吸引 し、溜まった金属粉じんが電気的危険を生じることがあ

可燃材料の付近では電動工具を使用しないでください。 火花が飛散して材料に引火することがあります。 切削液を必要とするアクセサリーは使用しないでくださ

水分やその他の切削液を使用すると感電を生じるこ

全ての用途におけるその他の安全上のご注意 キックバック現象およびこれに関する安全上の注

キックバックとは、研磨ディスク、研削ベルト、ワイヤ ーブラシ等のアクセサリーに引っかかりが生じたり、そ れによりブロックされたりした際に生じる急激な反動で す。アクセサリーの回転に引っかかりが生じたり、これ が阻止されたりすると突如回転が停止してしまいます。 これによりコントロールを失った電動工具は、アクセサ リーの回転と逆の方向に加速回転します。 例えば研削ホイールが材料内で引っかり、その回転が阻 止されると、材料内に挿入されている研削ホイールのエ ッジ部分が引っかかって研削ホイールが切削面からそれ たり、キックバックを生じたりすることがあります。こ れにより研削ホイールは、回転が阻止された位置でのホ イールの回転方向に応じ、作業者に向かって、または作 業者から離れた方向へ移動します。この際に研削ホイー ルが割損することもあります。 キックバックは、誤ったまたは不適切な方法で電動工具 を使用した場合に生じます。以下のような適切な予防措 置をとることでこのようなキックバック現象を防ぐこと

電動工具をしっかりと保持するとともに、身体および腕 の位置に注意し、キックバック反力に耐えられる体勢を 整えてから作業をおこなってください。 作業者が適切な 予防措置をとることで、キックバック反力やその他の反 動力に適切に対応することができます。 コーナー部分や鋭角なエッジ部分の作業は特に慎重にお こなってください。 先端工具が材料から跳ね返された り、材料に引っかかったりしないようご注意ください。 通常、回転中の先端工具はコーナー部分や鋭角なエッジ 部分の作業中、または跳ね返された場合に引っかかりま す。 これがツールのコントロールを失わせたりキックバ ック現象が発生したりする原因となります。 歯の付いたソーブレードを使用しないでください。 これ らの先端工具を使用するとキックバック現象が発生した り、電動工具のコントロールを失ったりする原因となる 可能性が高くなります。 先端工具は常に材料に向かう方向、つまり切削エッジが 材料から離れる方向 （切屑が飛ぶ方向）に案内してくだ さい。 電動工具を間違った方向へ動かすと、電動工具の 切削エッジが材料から逸れてしまいます。これにより、 電動工具が送り方向へ引っ張られる恐れがあります。 回転砥石、切断ホイール、高速フライス工具 （TC）、超 硬金属フライス工具をご使用になる場合には、必ず工作 物を固定してください。 これらのアクセサリーは溝に少 し引っかかっただけでもキックバック現象の発生につな がることがあります。切断ホイールが引っかかった場 合、これは通常割れてしまいます。回転砥石、高速フラ イス工具、超硬金属フライス工具 （TC）が引っかかる と、先端工具が溝から飛び出して、電動工具のコントロ ールを失ってしまう恐れがあります。 研削作業および切断作業における安全上の注意 研削作業および切断作業における特別な安全上の

お手持ちの電動工具への使用が認められ、用途に推奨さ れているアクセサリーのみを使用してください。例え ば、切断ホイールの側面を使用しての研削作業等は絶対 にお避けください。 切断ホイールはホイールエッジ部分 を使用して切断をおこなうためのものです。側面から横 力がかかると切断ホイールが破壊される原因ともなりま

テーパ型のまっすぐな砥石ビット （ねじ付き）には、正 しいサイズおよび長さを有する、破損のない軸のみを使 用してください。さらに、適切なフランジをお選びくだ さい。 適切なピンの使用により、折損の危険が回避され

切断ホイールの回転を阻止したり、過度な負荷を与えた りしないでください。過度に深い切断はおこなわないで ください。 切断ホイールに過度の負荷を与えると引っか かりや回転阻止の原因となり、キックバック現象の発生 や切断工具破損につながります。 回転中の切断ホイールの前方および後方に手を置かない ようにしてください。 切断中の切断ホイールを作業者の 手から離れた方向に移動させると、キックバック現象が 発生した際に電動工具と回転中のホイールが作業者の方 向に飛んでくることがあります。 切断ホイールが引っかかったり作業を中断したりする際 には、電動工具のスイッチを切り、電動工具を持ったま まホイールが停止するまでお待ちください。キックバッ ク現象発生の原因となることがありますので、回転中の 切断ホイールを切断面から引き出さないでください。 引 っかかりが生じた場合にはこの原因を確認し、対処して

電動工具が材料内に挿入されている間は、絶対に電動工 具を再起動させないでください。必ず切断ホイールの回 転が最大回転数に達してから、切断作業を慎重に再開し てください。 これを怠るとホイールの引っかかりが生 じ、ホイールが材料から跳ね返されたりキックバック現 象が発生したりする原因となります。 板材や大型の材料を切断する際には必ずこれらを支持材 で支え、ホイールの引っかかりによるキックバック現象 の発生を抑えてください。 大型の材料は自重により湾曲 することがあります。このような材料を切断する場合に はホイールの両側、切断ホイール付近および材料の端を 固定する必要があります。 既存の壁または目に見えない部分に 『ポケット切断』を 行なう際には、特に慎重に作業をおこなってください。 切断ホイールでポケット切断中にガス管、水道管、電線 またはその他の物体を切断し、キックバック現象を発生 させる原因となることがあります。 OBJ_BUCH-0000000285-001.book Page 218 Monday, February 19, 2018 10:27 AM219

ワイヤーブラシ作業における安全上の注意 ワイヤーブラッシングにおける安全注意事項 (AGSZ18-90 LBL): ワイヤーブラシのワイヤーは通常の使用中にも損失しま す。ワイヤーに力を加えすぎないようにしてください。 飛散するワイヤーは薄い衣服や皮膚につきささります。 ブラシをご使用になる前に、必ず 1 分間は作業速度で空 運転させてください。この間、誰もブラシの前に、そば いいないことを確認してください。 始動時間中、外れた ワイヤーが飛散する恐れがあります。 回転中のワイヤーブラシを身体に向けないでください。 ブラシを使用して作業する場合、小さな粒子やワイヤー 片が高速で飛散し、肌に突き刺さる恐れがあります。

(AGSZ18-90 LBL) 研磨ヘッド部分に取り付けのゆるい部品 （固定紐等）を 使用しないでください。固定紐を収納するか、短くして ください。 固定紐がゆるんで絡まり、作業者の指や工作 物に絡まる恐れがあります。 先端工具がメーカーの指示に沿って取り付けられている ことを確認してください。 先端工具が取り付けられた場 合、これが自由に回転できる状態にあることが大切で す。 先端工具が正しく取り付けられていないと、作業中 に外れて飛ぶ恐れがあります。 研磨工具はメーカーの指示に従って慎重に取り扱い、保 管してください。 研磨工具が破損するとヒビが入り、作 業中に破壊される恐れがあります。 ネジ固定式の先端工具を使用する際には、充分に長いネ ジを使用し、電動工具のスピンドルにしっかりと固定さ れるようにしてください。 先端工具のネジはスピンドル のネジ穴にぴったりと合うことが必要です。 先端工具が 正しく取り付けられていないと、作業中にこれが外れて 怪我を負う恐れがあります。 電動工具をご自分、他の人物または動物に向けないでく ださい。 先のとがった、または熱くなった先端工具で怪 我をする恐れがあります。 埋設された電線、ガス・水道管にご注意ください。 作業 開始前に、メタル探知器等を使用しながら作業領域を確

電動工具上に銘板やマークを固定する際には、ネジやリ ベッ卜を使用しないでください。 電気的な絶縁を破壊 し、感電を防げなくなる恐れがあります。貼付方式の銘 板を使用してください。 電動工具のランプ光に目を近づけないでください。ラン プ光を付近の人物の目に近づけないでください。 光源か ら生じる照射光は目に害を与えることがあります。 回転中の先端工具には手を近づけないようご注意くださ い。 キックバック現象が生じた際に先端工具が手の上を 移動するような事態に陥ることがあります。 キックバック現象が生じた際に電動工具が移動すること が予想される場所に立たないようにしてください。 キッ クバック反力を受けた電動工具は、回転が阻止された位 置を中心として研削ホイール回転の逆方向に移動しま

石膏を含む材質の加工後 : 電動工具の通気孔やスイッチ エレメントを乾燥した、オイルフリーの圧縮空気で掃除 してください。 これを怠ると、石膏粉塵が電動工具のハ ウジング内やスイッチ付近に溜まり、空気中の湿気を吸 収して硬化することがあります。これが、スイッチ機構 の機能の悪化につながる恐れがあります。 バッテリー （バッテリーブロック）の使用と取り

バッテリー使用時の火傷、火災、爆発、皮膚その他の負 傷発生を回避するため、以下の注意に従ってください : バッテリーの改造、解体、破砕はお避けください。 バッ テリーに機械的衝撃を与えないでください。 バッテリー が破損していたり、不適切な使用方法をとったりする と、有害な煙および液体が発生する恐れがあります。 こ こから発生する煙は呼吸器官を刺激する恐れがありま す。 バッテリーから漏れ出た液体は肌に刺激を与えたり 火傷の原因となったりすることがあります。 破損したバッテリーから液体が発生し、隣接物に接触し た場合、該当部品への危害を確認し、これを洗浄または

バッテリーを熱または火気にさらさないでください。 バ ッテリーを直射日光にさらさないでください。 バッテリーはご使用になる直前にオリジナル包装から取

電動工具での作業を開始する前に電動工具からバッテリ ーを取り出してください。 電動工具が不意に始動すると 負傷事故が発生する恐れがあります。 電動工具のスイッチが切れていることを確認してからバ ッテリーを取り出してください。 バッテリーはお子様の手に届かないようにしてくださ

バッテリーを清潔に保ち、湿気および水から保護してく ださい。 バッテリーコンタクトおよび電動工具に汚れが 付着している場合には、乾燥した清潔な布でこれを除去

バッテリーの充電には必ずメーカー推奨の充電器を使用 してください。 一定タイプのバッテリー専用の充電器上 で他のタイプのバッテリーを使用すると、火災事故をま

使用していないバッテリーは、クリップ、小銭、鍵、 針、ネジやその他の小さな金属物から離して保管してく ださい。橋絡の恐れがあります。 バッテリー端子との間 でショートを起こし、火傷や火災の原因となることがあ

電動工具の運搬および保管の際には、バッテリーを取り 出しておいてください。 OBJ_BUCH-0000000285-001.book Page 219 Monday, February 19, 2018 10:27 AM220

お手持ちのツールに適した正常な純正 FEIN バッテリーの みをご使用ください。 不適切な、または破損した、もし くは修理・改造されたバッテリーや模造品、他社製品で 作業を行ったり、充電したりすると、火災や爆発の事故 が発生する危険があります。 バッテリー充電器の取扱説明書に記載された安全上の注

本説明書上に記載された振動レベルは EN 60745 の規格 に準拠した測定方法で測定されているため、この情報は 他の電動工具との比較時にご使用いただけます。 また、 振動負荷の事前調査にもご使用いただけます。 記載中の振動レベルは電動工具を主な用途にご使用にな った場合の代表値を示しています。用途やご使用になる 先端工具、保守状況によっては、記載中の振動レベルと 異なることがあります。 このような場合、作業中の振動 負荷が大幅に高くなることがあります。 振動負荷を正確に推測する場合には、電動工具のスイッ チを切っている時間やスイッチは入っていても実際に使 用していない時間も考慮に入れる必要があります。これ により、作業中の振動負荷は大幅に低下することがあり

電動工具や先端工具の保守、手の保温、作業フローの計 画などの追加的措置を定めることで、作業員を振動負荷 から保護してください。 砥石を用いた金属材料の乾式研削加工時の振動値が記載 されています。超硬カッターを用いた切削加工などの他 の用途では振動値が異なる場合があります。

本工具を使用して工作物を加工すると、危険な粉じんが 発生することがあります。 岩石含有物質、塗料溶剤、木材保護剤、船舶用防汚材の アスベスト、アスベスト含有物質、鉛含有塗料、金属、 一部の木材、鉱物、ケイ素粒子等の粉じんと接触した り、これらを吸引するとアレルギー反応、気管支炎、 癌、不妊の原因となる場合があります。 粉じんの吸引に よるリスクは暴露状態に依存します。 発生する粉じんに 適した吸じん方法、防護具を使用し、作業場の換気を充 分に行ってください。 アスベスト含有材の加工は専門家 にご依頼ください。環境によっては、木粉じんや軽金属 粉じん、研磨粉じんおよび化学材の高温混合気が引火ま たは爆発の原因となることがあります。 粉じん容器の方 向への火花飛散、電動工具や研磨物の過剰加熱を回避し てください。粉じん容器内の粉じんは適時に除去してく ださい。物質メーカーの加工指示および加工材に定めら れた各国の規定に従ってください。 取り扱いにあたっての注意 ブロッキング防止機能は、バッテリー交換後等の電源の 遮断後、バッテリーストレートグラインダーが勝手に作 動することを防ぎます。このような場合、電動工具のス イッチを切り、加工物から離して先端工具が正常な状態 にあることを確認してください。その後、電動工具のス イッチを再び入れてください。 研削工具に適したコレットチャックを使用してくださ

研削工具の固定シャンクをコレットチャックのストッパ ーにぶつかるまで差し込んでください。 メーカーが指定する研削工具のシャンクにおける最大許 容飛び出し長 （a）を守ってください ( 参照ページ 7)。 加工材の表面における熱発生を防ぐため、均等な力を加 えながら電動工具を往復移動させてください。 性能をフルに発揮するため、本電動ツールには必ずバッ テリーをご使用ください B18A.173。他のバッテリーを ご使用になると、機能が制限されることがあります。

バッテリー温度が 0 °C – 45 °C (32 °F –113 °F) の状態での みバッテリーを使用および充電してください。バッテリ ー充電を開始する時点でバッテリーがこの温度範囲内に

実際のバッテリー充電状況 （パーセント表示）は電動工 具のモーターが停止した状態でのみ表示されます。 バッテリーが極度に放電されることが予測されると、モ ーターが自動停止します。 メンテナンスおよび顧客サービス 過度な環境条件下で金属材料を加工すると、 電動工具内部に誘電性を持つ粉じんが溜まる ことがあります。 このため、電動ツールの通気孔から乾 燥したオイルフリーエアーを頻繁に吹き付けて、内部の 粉じんを除去してください。 石膏を含む材質を加工すると、粉塵が電動工具のハウジ ング内部やスイッチ付近に溜まり、空気中の湿気を吸収 して硬化することがあります。これが、スイッチ機構の 機能の悪化につながる恐れがあります。電動工具の通気 孔やスイッチエレメントに乾燥した、オイルフリーの圧 縮空気を吹き付けて、電動工具の内部やスイッチエレメ ントを定期的に掃除してください。 電動工具の電源線が破損している場合、特殊電源線と交 換することが可能です。この特殊電源線は FEIN 顧客サ ービスでご入手いただけます。 この電動工具に適用される最新の交換パーツリストは、 インターネットサイト www.fein.com をご覧ください。 以下の部品は、必要に応じてお客様ご自身で交換してい

先端工具、コレットチャック LED 表示 意味 措置 1 – 4個の緑 色 LED

製品保証に関しては、本製品が販売される国で定められ た法的規定が適用されます。 さらに FEIN 社の保証内容 に従い、保証が適用されます。 本電動工具の標準付属品には、本取扱説明書に記載また は図示されたアクセサリーの一部のみが含まれることが

FEIN 社は、本製品が本取扱説明書の最終頁に記載された 一連の基準に準拠していることを宣言します。 技術資料発行者：C.&E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd

梱包資材、使用済みの電動工具およびアクセサリーは、 環境にやさしい資源リサイクルのために分別してくださ

バッテリーは必ず完全放電した状態で分別回収用として

バッテリーが完全放電されていない場合には、短絡予防 措置としてコネクター部に接着テープを貼り、絶縁して

アクセサリー ( 参照ページ 7)。 FEIN 社の純正アクセサリーのみを使用してください。 ア クセサリーは電動工具の機種に適していることが必要で
