用户手册 BDS 43 Orbital C Spray Kärcher

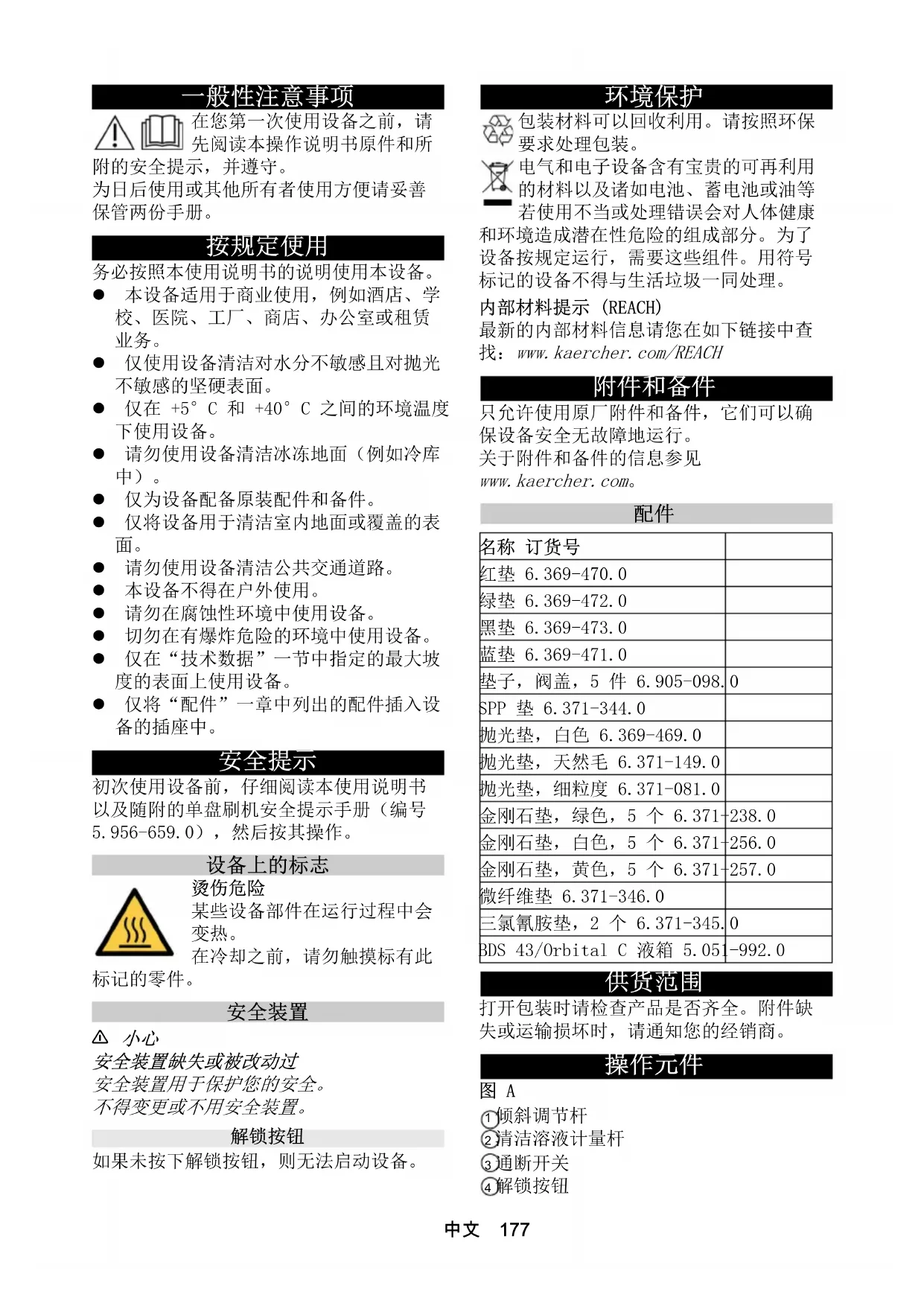

在您第一次使用设备之前，请 先阅读本操作说明书原件和所 附的安全提示，并遵守。 为日后使用或其他所有者使用方便请妥善

务必按照本使用说明书的说明使用本设备。 本设备适用于商业使用，例如酒店、学 校、医院、工厂、商店、办公室或租赁

仅在 +5°C 和 +40°C 之间的环境温度

仅为设备配备原装配件和备件。 仅将设备用于清洁室内地面或覆盖的表

请勿使用设备清洁公共交通道路。 本设备不得在户外使用。 请勿在腐蚀性环境中使用设备。 切勿在有爆炸危险的环境中使用设备。 仅在“技术数据”一节中指定的最大坡

初次使用设备前，仔细阅读本使用说明书 以及随附的单盘刷机安全提示手册（编号 5.956-659.0），然后按其操作。

安全装置缺失或被改动过 安全装置用于保护您的安全。 不得变更或不用安全装置。

电气和电子设备含有宝贵的可再利用 的材料以及诸如电池、蓄电池或油等 若使用不当或处理错误会对人体健康 和环境造成潜在性危险的组成部分。为了 设备按规定运行，需要这些组件。用符号 标记的设备不得与生活垃圾一同处理。 内部材料提示 (REACH) 最新的内部材料信息请您在如下链接中查

只允许使用原厂附件和备件，它们可以确 保设备安全无故障地运行。 关于附件和备件的信息参见 www.kaercher.com

打开包装时请检查产品是否齐全。附件缺 失或运输损坏时，请通知您的经销商。

图 A 1 倾斜调节杆 2 清洁溶液计量杆 3 通断开关 4 解锁按钮

红垫 6.369-470.0 绿垫 6.369-472.0 黑垫 6.369-473.0 蓝垫 6.369-471.0 垫子，阀盖，5 件 6.905-098.0 SPP 垫 6.371-344.0 抛光垫，白色 6.369-469.0 抛光垫，天然毛 6.371-149.0 抛光垫，细粒度 6.371-081.0 金刚石垫，绿色，5 个 6.371-238.0 金刚石垫，白色，5 个 6.371-256.0 金刚石垫，黄色，5 个 6.371-257.0 微纤维垫 6.371-346.0 三氯氰胺垫，2 个 6.371-345.0 BDS 43/Orbital C 液箱 5.051-992.0178 中文 5 电源线和电源插头 6 铭牌 7 电缆挂钩，可旋转 8 手柄 9 清洁剂箱 10 手柄 11 清洁头 12 喷洒开关 * 13 夹紧螺栓 * 14 喷嘴 *

图 B 1 设备 2 螺栓 3 推杆 4 电缆

图 C 1 半边外壳 2 插头 3 插座

4. 将外壳的两半相互插入，以保护连接处

7. 用同样的方法将第二个电缆挂钩固定在

3. 将软管连接到清洁剂箱底部的软管接头

下部电缆挂钩必须尽可能低地固定，否则 清洁溶液的计量装置无法正常工作。

图 I 1 清洁剂箱 2 销子 3 星形手柄 4 凹槽

8. 将链条穿过手柄上的开口，然后挂在清

图 M中文 179 1 泵出口 2 软管接管

3. 将软管接管的另一端插入喷嘴分配器。

仅限使用推荐的清洁剂。如使使用其他清 洁剂，则营运方在运行安全性和事故危险

温度高于 50 °C 的清洁溶液可能损坏设

只能将最高温度为 50 °C 的清洁溶液装入

如果在电机运行时调节手柄，则设备可能 会执行不受控制的运动。 仅在设备关闭时调整手柄。

4. 略微上下移动手柄，直至其卡入为止。

如果没有地面摩擦，垫可以达到非常高的 转速。它可能甩出并造成伤害。 清洁头向上翻起时，请勿接通设备。 不得超过电气连接点处允许的最大电源阻 抗（请参见技术数据）。 如果您不清楚连接点处的电源阻抗，请与

2. 如果要向垫供应清洁溶液，请拉动清洁

4. 如果脏污严重，请在相应位置上反复移

仅 BDS 43/Orbital C Spray 配备有喷洒系 统。使用此系统，可从 2 个喷嘴向设备前

图 O 1 手柄 2 清洁头 10.从驱动盘上取下垫。 11.用湿抹布清洁设备。

3. 将设备向后倾斜，然后移动到目的地。

4. 用车辆运输时，根据现行准则固定设备

2. 为了保护垫驱动盘，请抬起手柄，向上

1. 最高在 60 °C 的温度下清洗脏垫。

检查使用的清洁剂是否适合应用情况。 检查使用的垫是否适合应用情况。

我们的主管销售公司所发布的质量保证条 件在每个国家均适用。在质量保证期内， 如果您的产品发生了任何故障，我们都将 为您提供免费维修，但是这种故障应当是 由于机身材料或制造上的缺陷造成的。如 属质量保证情况，请凭发票联系贵方经销 商或就近联系获得授权的客户服务点。

相位 ~ 1 1 频率 Hz 50 50 允许的最大电源阻抗 Ω 0.401 0.401 连接功率 W 1100 1100 防护类型 IPX4 IPX4 清水箱容积 l 12 12 工作区域最大斜度 % 2 2

工作宽度 mm 430 430中文 181 保留技术参数更改权利。 垫直径 mm 430 430 垫转速约 1/ min

长度 mm 690 690 宽度 mm 460 460 高度 mm 1280 1280 重量 kg 53 54 根据 EN 60335-2-67 标准测得的数值 总振动值 m/s
