用户手册 Phantom H120 Dali

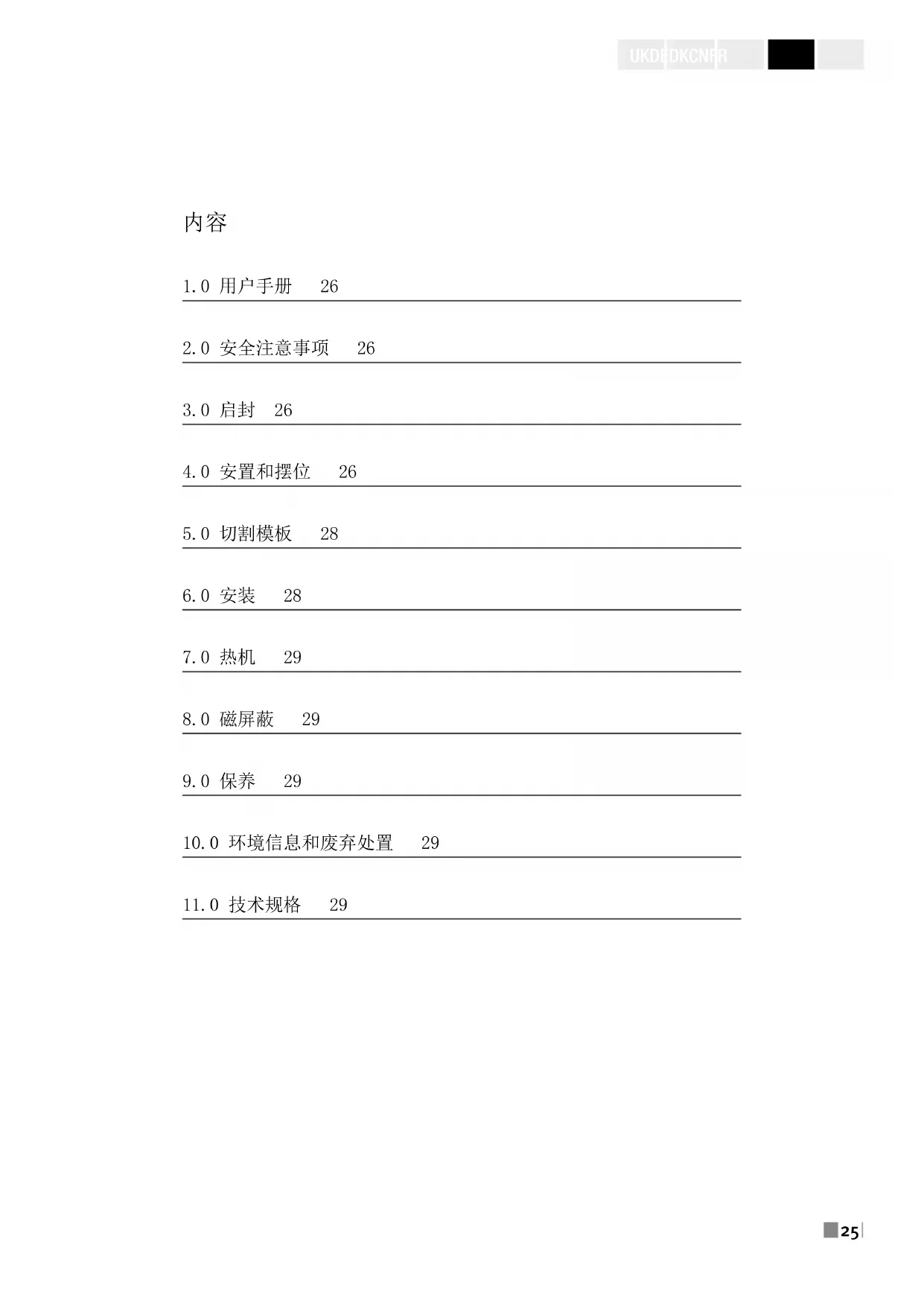

1.0 用户手册 26
2.0 安全注意事项 26
3.0启封 26
4.0 安置和摆位 26
5.0 切割模板 28
6.0 安装 28
7.0 热机 29
8.0 磁屏蔽 29
9.0 保养 29
10.0 环境信息和废弃处置 29
11.0 技术规格 29

1.0 用户手册

感谢您购买我们的音箱。在启封和安装您的新音箱之前，请仔细阅读本手册，以使音箱获得最佳音效。

您可以通过登录我们的官网www.dali-speakers.com.cn或联系达尼授权经销商，以了解更多信息。

2.0 安全注意事项

请始终遵守所有安全规范。
- 达尼 PHANTOM H 系列音箱适合室内使用。
- 该系列音箱只能在室内使用，不得暴露在极热或极寒气温中。
- 请勿将达尼 PHANTOM H 系列音箱直接放置于阳光直射位置。
- 请在切断功放电源后，再使用音箱线缆连接音箱和功放时。
- 达尼 PHANTOM H 系列必须由专业人员安装。
- 请务必确保安装音箱的墙壁内没有煤气管道、通风管道或线缆等装置。
- 墙壁必须能够承受音箱的重量 — 参阅技术规格。
- 若要将音箱安装在设有隔潮层的墙壁上，请务必确保在安装时不刺穿/损坏该阻隔层。

3.0启封

请小心启封，以免损坏零件！确保包装箱内零件齐全（参见表1）。请保管好包装材料，以备日后运输或维修时使用。

4.0 安置和摆位

达尼 PHANTOM H 系列能轻松与您的家居环境融于一体，让达尼 PHANTOM H系列音箱的卓越音质开启您的音乐之旅。它能够完美融入环绕立体声音响系统和家庭影院系统，打造梦寐以求的震撼声效。此外，它也非常适合在走廊、商场等要求优质音效的宽敞空间使用。达尼PHANTOM H系列是全频音箱，单独使用也能表现非凡。为还原超低频范围的音效、全面提升音响系统水平，达尼建议您在选择PHANTOM LEKTOR同时加上一个低音炮。

打造环绕立体声和家庭影院音响系统时，为了达到最佳的音响效果，建议将音箱围绕您喜爱的听音位置进行摆放（参见图1A+1B）。为避免声音清晰度受损，音箱与听音位置不可相距过远。PHANTOM H系列的高音单元偏离中心，所以在摆放音箱时要将高音单元放置在与听音点最近的位置（参见图2A + 2B）。

在音箱和听音位置之间放置其他物体可能有损音质。实现宽广的音域扩散是PHANTOM II系列的设计宗旨之一。运用广域扩散技术能帮助音箱降低主要听音区域的音效失真，呈现更出色的整体音效。广域扩散原则也确保了声响能大范围地覆盖整个听音空间。

各个房间的音响效果不尽相同，因此对同一音箱的音效感受也不同。您听到的声音不仅源自音箱自身，也来自地面和墙壁的反射声，而反射声会对音效产生影响。基本规则是：尽量让音箱远离大面积的硬面反射区，因为这些区域往往会产生明显的声波反射，干扰音质还原的精确度和空间效应。倘若声音过于尖锐，可使用地毯、窗帘等柔软的物品加以缓解。

重低音的音量和音质都与房间的大小、形状以及音箱摆位有关。将音箱的一侧或后部靠近墙面放置，会加强低音效果。若靠墙角摆放，低音增强的效果会更显著，但与此同时，反射也会随之加强。

备注：不要取下位于达尼 PHANTOM II音箱背面的气流吸音泡沫材料。敞开后背式箱体中，在低音单元后部的腔体配置吸音材料可增强低音/中音的表现效果。

4.1 安装狗脚支架

达尼PIANTOMII系列配备的狗脚支架方便用户进行入墙安装。该支架可将音箱后部稳稳固定在墙面上。当螺丝拧紧时，狗脚支架会旋转到 90^ 位置（参见图3），将螺丝拧紧但不要过分，确保音箱能够安全而正确地放置。使用 3mm 内六角扳手（附于包装内）拧紧螺丝。

如果使用内六角扳头，那么应与手动螺丝刀搭配使用。适当地拧紧螺钉，压紧音箱后部的垫片，且音箱的外框与安装面齐平。

如果需要拆卸音箱，逆时针旋松螺丝约5至20圈，紧固的支架即会松动。备注：不得旋松螺丝超过20-25圈，否则支架可能从螺钉上脱落。

若要将音箱安装到非常厚的墙体材料上，可能需要将狗脚支架从螺丝上卸下，然后倒挂安装。通过倒装狗脚支架，有可能将音箱安装到厚达 2.75 ~mm / 70 ~mm 的板面上（参见图4）。

4.2 网罩

通过安置在音箱正面的磁性金属网罩。小心地放置网罩，令其覆盖音箱表面，然后用钕磁体将其固定。

备注：网罩内侧设有一块无纺布。它能为高/低音单元防尘防垢，因此，不得从网罩上揭下该无纺布。

用户可以选择将随附的达尼标识徽章安装在网罩上。若要安装标识徽标，请取下标识徽标背面的保护膜，将标识放置在网罩的合适位置（参见图5）。

4.3 连接线缆/选择线缆

选择合适的线缆是音箱安装过程至关重要的一步。请注意，安装完毕之后再更换线缆非常麻烦，因此最好一开始就选择高品质的线缆。请咨询达尼授权经销商，了解关于线缆选择的意见。

用线缆连接音箱和功放时，请务必保证音箱的相位正确连接。音箱上的红色（+极）接线端必须与功放上的红色（+极）接线端相连。音箱上的黑色（-极）接线端必须与功放上的黑色（-极）接线端相连。如果音箱相位连接错误，则通常会导致声域漫射，低音效果减弱。

要将线缆插入音箱的压簧端口内，请剥掉线缆的绝缘层，得到大约 12 ”/12 mm 长的裸线。将端口顶部向下按，将裸线插入开口处。当线缆完全插入到位、没有松脱的股线暴露在端口外时，即可松开端口（参见图6）。

5.0 切割模板

随附的切割模板（参见图7）形象地展现了音箱的安装方式，需要切割的部位均体现在模板的相应位置。用胶带将模板粘贴在理想的音箱安装位置，然后标示出需要钻孔的区域。达尼PHANTOM H-50和H-60的最小安装深度为 95mm / 3.7 ，达尼PHANTOM H-80为 106mm / 4.2 -PHANTOM H120-168mm/6.7”。

6.0 安装

请学习并遵守本手册2.0章的安全指导！达尼PHANTOMH系列必须由受过培训的专业人员安装，以满足所有的安全要求，防止音箱坠落。

备注：防地震安全钩：

达尼PIANTOM II系列配备了一个防地震安全钩。为防止音箱意外坠落导致人员受伤或财产损失，无弹性钢丝的连接工作必须由受过训练的专业人士来完成。必须用钢丝将音箱的防地震安全钩连接到屋内坚固的支撑面上（房梁、墙体立柱等），钢丝必须用塑料材料覆盖，以避免电气短路风险，防止音箱损坏、划伤等。

正确安装音箱需要下述工具和物品：

卷尺
- 铅笔、锯子或刀
- 内六角扳手/扳头
- 手动螺丝刀（可选配）
胶带
- 切割模板

选好摆放位置之后，用胶带将安装模板粘在安装面上。用铅笔勾勒出要切割的位置。

取下模板，钻出小孔以便插入锯子或刀。沿着铅笔标出的记号线，小心地锯/切。

打好安装音箱用的孔洞之后，确保悬挂在壁内的音箱线缆不松弛。线缆必须紧紧地固定在墙壁内，防止线缆与音箱端口连接后发生拉扯。如果不固定线缆，线缆就会逐渐松动，导致它和端口之间接触不良（了解正确的线缆紧固方法，请参见图6）。

音箱线缆固定到位，安装音箱的孔洞打好之后，就可以连接音箱线缆了。将线缆与接线端相连接——仔细地将功放上的红色（+极）接线端必须与音箱上的红色（+极）接线端相连，将功放上的黑色接线端（-极）与音箱上的黑色接线端（-极）相连。参见本手册第4.3小节。

线缆连接完毕后，在进行最终安装之前，打开系统开关，试听音箱的放音效果，以确保所有连接正确。最后，将音箱嵌入墙内。

备注：安装过程中，注意不要触摸到驱动装置。音箱摆位妥当之后，使用3mm内六角扳手/扳头将音箱支架上的颗螺丝拧紧，将音箱牢牢固定。拧螺丝时要小心，避免因用力过度导致螺纹损坏。

7.0 热机

新购的音箱在初期使用过程中，音质会逐步提高。音箱的热机过程无需特别的操作，在播放时长超过100小时后（视播放级别而定），本款低音炮能够达到最佳性能

8.0 磁屏蔽

音箱驱动装置产生的磁场可能会对CRT电视/显示器、硬盘驱动器、录音带、录影带以及磁卡等造成干扰，因此这些物品必须远离音箱。LCD和等离子电视/显示器不受磁场影响。

9.0 保养

可以使用普通的家用清洁剂清洁音箱表面。不得使用可能造成磨损或含有酸、碱或抗菌剂的产品。不得使用清洁喷雾。

不得在驱动装置上直接使用清洁剂，清洁时应小心处理，尤其是高音单元。可使用吸尘器或普通衣刷对网罩进行清洁。

10.0 环境信息和废弃处置

达尼产品的设计标准符合危害物质禁用指令（RollS）和报废电子电气设备指令（WEEE）。废弃物标识表明本音箱符合相关指令的要求（见图8）。音箱必须妥善处置或回收。请咨询当地的废弃物管理部门。

10.0 环境信息和废弃处置

达尼产品的设计标准符合危害物质禁用指令（RollS）和报废电子电气设备指令（WEEE）。废弃物标识表明本音箱符合相关指令的要求（见图8）。音箱必须妥善处置或回收。请咨询当地的废弃物管理部门。

11.0 技术规格

表2中有达尼音箱最常见的规格数据。切记，音箱的音质不能光靠技术指标判断。要比较不同音箱的好坏，我们建议您侧耳“亲”听。

尽情享受达尼PIANTOMII系列音箱带来的听觉盛宴！
