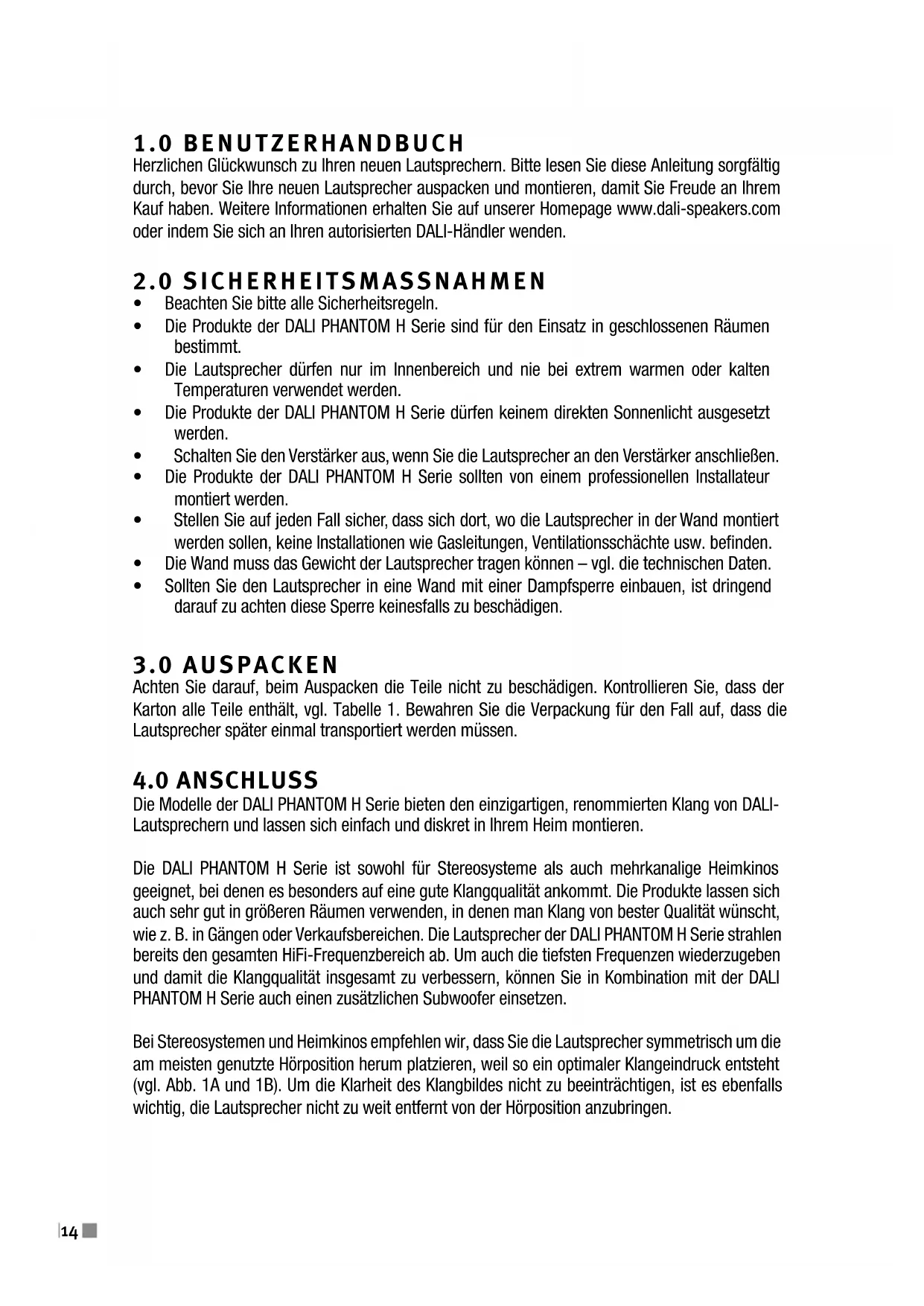

BEDIENUNGSANLEITUNG Phantom H120 Dali

Herzlichen Glückwunsch zu ihren neuen Laufsprechem.itte lessen Sie diese Anleitung sorgfältig durch, bevor Sie ihre neuen Laufsprecher auspacken und montieren, damit Sie Freude an Ihrem Kauf haben. Weitere Informationen erhalten Sie auf unserer Homepage www.dali-speakers.com oder indem Sie sich an ihren autorisierten DALI-Handler wenden.

2.0 SICHERHEITSMASSNAHMSN

• Beachten Sieitte alle Sicherheitsregeln.
  Die Produkte der DALI PHANTOM H Serie sind für den Einsatz in geschlossenen Räumen bestimmt.
  Die Laufsprecher dürfen nur im Innenbereich und nie bei extrem warmen oder kalten Temperaturen verwendet werden.
  Die Produkte der DALI PHANTOM H Serie)durfen keinem direkten Sonnenlicht ausgesetzt werden.
  Schalten Sie den Verstärker aus, wenn Sie die Laufsprecher an den Verstärker anschließen.
  Die Produkte der DALI PHANTOM H Serie sollen von einem professionellen Installateur montiert werden.
• Stellen Sie auf jeder Fall sichere, dass sich dört, wo die Laufsprecher in der Wand montiert werden sollen, keine Installationen wie Gasleitungen, Ventilationsschächte usw. befinden.
  Die Wand muss das Gewicht der Lautsprecher tragen konnen - vgl. die technischen Daten.
• Sollten Sie den Laufsprecher in eine Wand mit einer Dampfsperre einbauen, ist dringend darauf auf zu achtenden diese Sperre keinesfalls zu beschädigen.

3.0 AUSPACKEN

Achten Sie darauf, beim Auspacken die Teile nicht zu beschädigen. Kontrollieren Sie, dass der Karton alle Teile enthalt, vgl. Tabelle 1. Bewahren Sie die Verpackung für den Fall auf, dass die Laufsprecher später einmal transportiert werden müssen.

4.0 ANSCHLUSS

Die Modelle der DALI PHANTOM H Serie bieten den einzigartigen, renommierten Klang von DALI-Lautsprechern und halten sich einfach und diskret in Ihr Heim montieren.

Die DALI PHANTOM H Serie ist sowohl für Stereosysteme als auch mehrkanalige Heimkinos geeignet, bei denen esalanders auf eine gute Klangqualitätankommt. Die Produkte lessen sich auch sehr gut in großeren Räumen verwenden, in denen man Klang von bester Qualität wünscht, wie z. B. in Gängen oder Verkaufsbereichen. Die Lautsprecher der DALI PHANTOM H Serie strahlen bereits den gesamten HiFi-Frequenzbereich ab. Um auch die tiefsten Frenzen wiederzugeben und damit die Klangqualität insgesamt zu verbessern, können Sie in Kombination mit der DALI PHANTOM H Serie auch einen zusätzlichen Subwoofer einsetzen.

Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Lautsprecher symmetrisch um die am meisten genutzte Hörposition herum platzieren, weil so ein optimaler Klangeindruck entsteht (vgl. Abb. 1A und 1B). Um die Klarheit des Klangbildes nicht zu beeinträchtigen, ist es ebenflschtigtig, die Lautsprecher nicht zuweit entwickert von der Hörposition anzubringen.

Die Hochtöner der PHANTOM H Serie sind nicht mittig angeordnet. Die Laufsprecher sollen so installiert werden, dass die Hochtöner der Hörposition am{nachsten sind (siehe Abb. 2A + 2B

Wenn sich zwischen den Lautsprechem und der Hörposition Gegenstände befinden, kann dies die Klangqualität verschlechtern. Die Lautsprecher wurden nach dem Prinzip konstruiert, einen möglichst breiten Abstrahlwinkel zu realisieren. Lautsprecher mit einer breiten Abstrahlung weisen weniger Verzerrungen im Haupthörbereich auf und halten sich better im Raum integrieren. Eine breite Abstrahlung stellt auch safer, dass der Klang gleichmäßig in einem großen Bereich des jeweiligen Raumes zu horen ist.

Jeder Raum besitzt seine eigene Akustik, welche die Art und Weise, wie wir den Klang eines Laufsprechers erleben, beeinflusst. Der Klang, den Sie horen, besteht sowohl aus dem Schall, welchen die Laufsprecher direkt abstrahlen, als auch aus dem von Wänden reflektierten Schall. Letzteres beeinflusst wesentlich Ihr Klangerlebnis. Als Grundregel solte man in unmittelbarer Höhe der Laufsprecher größere harte, stark reflektierende Bereiche vermeiden. Diese bewirken typischerweise starke Reflexionen, was die Prazision sowie die Räumlichkeit der Klangwiedergabe negativ beeinflusst. Weiche Gegenstände wie Teppiche, Vorhänge o. ä. schaffen eventuell Abhilfe, wenn der Klang zu hell ist.

Die Intensität sowie Qualität der tiefen Basse hangen von Groß und Form des Raumes sowie der Platzierung der Laatsprecher ab. Eine Platzierung der Laatsprecher nahe einer Seiten- oder Rückwand hebts die Basse hervor. In einer Raumecke werden sie noch weiter verständrt, Dort erhöhen sich auch die Schallreflexionen.

HINWEIS: Der auf der Rückseite der DALI PHANTOM H Serie befestigte Schaumstoff sollte nicht entfernt werden. Er dampft die Entstehung störender Resonanzen im Hohlraum hinter dem offenen Tieftöner, wodurch sich die Wiedergabe tiefer und mittlerer Frenzen verbessert.

4.1 Montagehalterungen

Zur DALI PHANTOM H Serie gehören Halterungen zur Wandmontage. Diese Halterungen verbinden die Laufsprecher fest mit der Rückseite der Fläche, auf der sie angebracht werden. Die Halterungen stehen in einem rechten Winkel hersaus, wenn die Schrauben angezogen werden (vgl. Abb. 3). Die Schrauben sollen soweit angezogen werden, dass der Laufsprecher sicher verankert ist – bzw. bereits bereits nach zu achtenden, die Schrauben nicht zu fest anzuziehen. Um die Schrauben anzuziehen, ist der beigepackte 3 mm-Inbusschlüssel zu verwenden.

Die Inbusschrauben sollen mit einem Handbitschraubenzieher oder einem Akkuschrauber mit Drehmomentvorwahl (bitte wahlen Sie den gingsten Widerstand) angezogen werden. Die Schrauben sitzen optimal, wenn die Dichtung auf der Rückseite des Laufsprechers komprimiert wird und die Frontblende mit der Einbauoberfläche plan sitszt.

Wenn Sie den Laufsprecher wieder ausbauen wollen, offen Sie die Schrauben um ca. 5 bis 20 Umdrehungen entgegen des Uhrzeigersinns, dadurch werden die Halterungen gelöst. BITTE BEAchteN: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdrehungen hereaus, weil sonst die Halterungen von den Schrauben fallen.

Wenn Sie den Laufsprecher in einer sehr dicken Wand montieren, kann es erforderlich sein, die Schauben aus den Halterungen ganz herauszudrehen und die Halterungen danach umzudrehen. Wenn die Halterungen auf diese Weise umgedreht montiert werden, kann der Laufsprecher in Platten von bis zu 70 mm Dicke eingebaut werden (vgl. Abb. 4).

4.2 Abdeckung

Die Abdeckung ist mit Hilfe von oben am Laufsprecher angebrachten Magneten befestigt. Setzen Sie die Abdeckung vorsichtig so auf, dass sie den oberen Bereich des Laufsprechers abdeckt. Dann wird er durch die Magnete festgehalten.

BITTE BEACHTEN: Auf der Innenseite der Abdeckung befindet sich ein Stück Vlies. Das Vlies dient dazu, die Treiber vor Staub und Schmutz zu schützen. Deshalb muss es auf der Abdeckung verbleiben.

Die mitgelieferte DALI-Logoplakette kann auf der Abdeckung angebracht werden, wenn dies gewünscht wird. Um die Plakette anzubringen,ziehen Sie die Schutzfolie von der Rückseite der Plakette ab und bringen die Plakette an der gewünschten Stelle der Abdeckung an (vgl. Abb. 5). Wenn Sie die Abdeckung lackieren möchten, muss das Logo nach dem Lackieren angebracht werden.

4.3 Auswahl und Anschluss der Kabel

Die Auswahr der Kabel hat einen groben Einfluss auf die Klangqualität der Laufsprecher. Denken Sie daran, dass es schwierig ist, die Kabel nach dem Einbau auszuwechseln. Wahlen Sie deshalb gleich von Anfang an Qualitätskabel.itte wenden Sie sich an ihren autorisierten DALI-Handler, um sich bei der Wahl der Kabel beraten zu halten.

Achten Sie auf einen phasenrichtigen Anschluss der Kabel an Lautsprecher und Verstärke. Die rote (+) Lautsprecherklemme muss mit dem roten (+) Verstärkeanschluss verbunden werden. Und die schwarze (-) Lautsprecherklemme muss mit dem schwarzen (-) Verstärkeanschluss verbunden werden. Wenn die Lautsprecher nicht phasenrichtig angeschlossen sind, erscheidt ihr Klang typischerweise diffus und Bassschwach.

Um die Kabelenden in die Federklemmen einsuzetzen, ist die Isolierung so welt zu entfernen, dass ca. 12 mm blankes Kabel freigelegt ist. Drücken Sie das Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Öffnung ein. Wenn das Kabel eingesetzt ist, setzen Sie die Anschlussklemme los. Achten Sie darauf, dass keine einzelnen Kabeladern Herausstehen)dürfen (vgl. Abb. 6).

5.0 AUSSCHNITTSCHABLONE

Verwenden Sie die beiliegende Ausschnittschablone (vgl Abb 7), um anzudeuten, wo die Laufsprecher eingebaut werden sollen, sowie um den Ausschnitt für den Einbau zu markieren. Heften Sie die Schablone mit Klebeband an die gewünschte Stelle, so dass Sie den Ausschnitt markieren können. Die minimale Einbautiefe für den DALI PHANTOM H-50 und H-60 beträgt 95 mm, für den DALI PHANTOM H-80 106 mm und für den DALI PHANTOM H-120 168 mm.

6.0 EINBAU

Bitte die Sicherheitschinweise in Kapitel 2.0 dieser Anleitunglesen und beachten! Die Laufsprecher der DALI PHANTOM H Serie sollenn von einem ausgebildeten Installeur eingebaut werden, der sicherstellt, dass alle Sicherheitsmaßigen Anforderungen erfüllt werden, um ein Herausfallen der Laufsprecher o.ä. zu verhindern.

BITTE BEACHTEN: Erdbebensicherung

Die Produkte der DALI PHANTOM H Serie verfügen über einen Haken zur Erbebensicherung. Um zu verhindern, dass bei einem Erdbeben ein herunterfallender Laufsprecher Schäden oder Verletzungen verursacht, solte der ausgebildete Installateur den Haken des Laufsprechers mit einem nicht brennbaren Draht an einer soliden Stütze im Haus (Deckenbalken, Wandpfeiler) befestigen. Der Draht muss mit einer Kunststoffumhülung versehen sein, damit er den Laufsprecher nicht zerkratzt oder beschädigt.

Für einen ordnungsgemäßen Einbau werden die folgenden Werkzeuge und Gegenstände besteht:

Maßband
- Bleistift und Säge oder Messer
3 mm Inbusschlüssel bzw. -bit
Handbitschraubenzieher (optional)
Klebeband
Ausschnittschablone

Wenn der richtige Platz für den Einbau gefunden wurde, ist die Ausschnittschablone mit Klebeband auf der Oberfläche anzuheften. Markieren Sie mit dem Bleistift den Ausschnitt.

Entfernen Sie die Schablone, und bohren Sie Locher für den Einstich der Säge bzw. des Messers. Schneiden bzw. sagen Sie sorgfältig entlang dem Bleistiftstrich.

Wenn der Ausschnitt für den Laufsprecher fertig ist, ist sicherzustellen, dass das Laufsprecherkabel in der Wand nicht lose hangt. Es muss auf sichere Weise an der Innenseite der Wand befestigt werden, um eine Zugspannung zu verhindern, wenn das Kabel mit den Laufsprecheranschlüssen verbunden ist. Wenn das Kabel nicht befestigt wird, kann es sich allmählich offen, wodurch sich die elektrische Verbindung zwischen Kabel und Anschlüssen verschlechtern kann (vgl. Abb. 6 für die korrekte Befestigung des Kabels).

Wenn das Lautsprecherkabel befestigt und der Ausschnitt fur den LautspeicherVBorbereitet ist, konnen Sie das Lautsprecherkabel anschlieBen. Verbinden Sie das Kabel mit den Anschlüssen - achten Sie damit daraufuf, den roten (+) Anschluss des Verstärkers mit der roten (+) Klemme des Lautspechers und den Schwarzen (-) Anschluss des Verstärkers mit der Schwarzen (-) Klemme des Lautspechers zu verbinden.itte sehen Sie im Kapitel 4.3 these Benutzerhandbuches nach. Wenn die Kabel angeschlossen sind, schalten Sie das System ein und machen vor dem endgültigen Einbau eine Hörprobe, um Sicherzustellen, dass alle Verbindungen korrekt sind. Setzen Sie den Lautspecher in den Wandausschnitt.

BITTE BEACHTEN: Achten Sie beim Einbau darauf, die Laufsprecherchassis nicht zu berühren.

Wenn der Laatsprecher ausgerichtet ist,ziehen Sie die acht Schrauben der Halterungen mit einem 3mm Inbusschlussel an, so dass der Laatsprecher sicher an seinem Platz gehalten wird. Achten Sie die Scrauben nicht zu fest anzuziehen und die Gewinde nicht zu beschädigen.

7.0 EINLAUFZEIT

Sie sollen den damit rechnen, dass sich die Klangqualität der neuen Laufsprecher im Laufe der ersten Zeit allmählich verbessert. In dieser Einlaufzeit braucht man nichts Besonderes zu tun – noch rechnen Sie mit bis zu 100 Betriebsstunden (abhängig von der Lautstärke), bis das volle Leistungsniveau erreicht ist.

8.0 MAGNETISCHE ABSCHIRMUNG

Die Laufsprecher erzeugen ein Magnetfeld, das die Bildrohren von Fernsehgeräten oder Monitoren, Festplatten, Ton- und Videobändern sowie Magnetkarten stären kann. Daher sollenn sich solche Gegenstände nicht in der Höhe der Laufsprecher befinden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabildschirme werden von Magnetfeldern nicht beeinflusst.

9.0 REINIGUNG

Die Oberfläche der Laufsprecher kann mit gewöhnlichen Haushaltsreinigungsmitteln gereinigt werden. Es dürfen jeder keine Reinigungsmittel verwendet werden, die scheuern, Säuren, Alkali oder antibakterielle Wirkstoffe enthalten. Verwenden Sie keine Sprays. Vermeiden Sie den Kontakt von Reinigungsmitteln mit den Laufsprecherchassis und reinigen Sie diese extrem vorsichtig. Besonderss die Hochtöner sollenn nur ganz vorsichtig mit einem weichen Tuch abgestaubt werden. Die Abdeckung kann mit einem Staubsauger oder einer normalen Kleiderbürste gereinigt werden..

10.0 UMWELTINFORMATION UND ENTSORGUNG

Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie der EURichtlinie 2002/96/EG zur Entsorgung von Elektro- und Elektronik-Altgeräten. Das Abfall-Kennzeichen zeigt an, dass die Laufsprecher den genannten Direktiven entsprechen (vgl. Abb. 8). Die Laufsprecher mussen ordnungsgemäß entsorgt und recyelt werden.itte wenden Sie sich fur weitere Informationen an Ihr örtliches Entsorgungsunternehmen.

11.0 TECHNISCHE DATEN

In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten ihrer Laufsprecher.itte denken Sie jedoch daran, dass die Klangqualitat eines Laufsprechers nicht allein anhand technischer Daten beurteilt werden kann. Um verschiedene Laufsprecher zu vergleichen, empfehlen wir Ihnen, sich diese anzuhoren.

Wir wünschen Ihnen viel Spaß mit ihrem neuen Laufsprecher der DALI PHANTOM H Serie!
