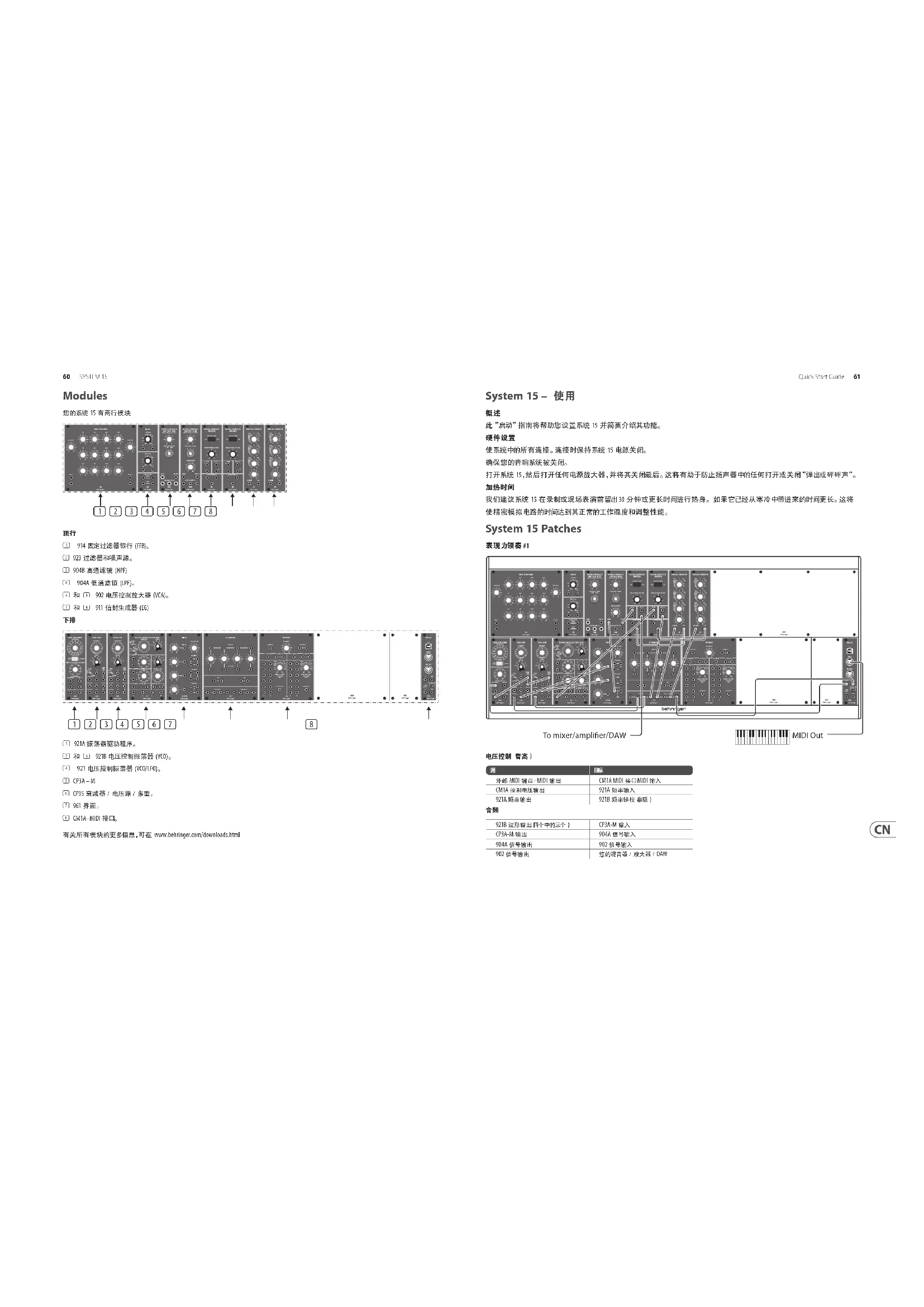

(1) 914 固定过滤器银行 (FFB)。 (2) 923 过滤器和噪声源。 (3) 904B 高通滤镜 (HPF) (4) 904A 低通滤镜 (LPF)。 (5) 和 (6) 902 电压控制放大器 (VCA)。 (7) 和 (8) 911 信封生成器 (EG)

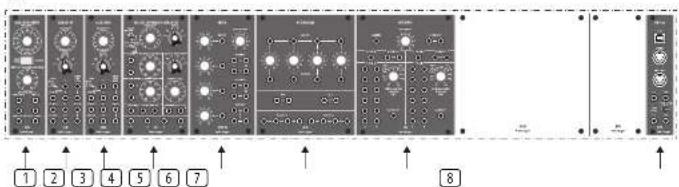

(1) 921A 振荡器驱动程序。 (2) 和 (3) 921B 电压控制振荡器 (VCO)。 (4) 921 电压控制振荡器 (VCO/LFO)。 (5) CP3A – M(6) CP35 衰减器 / 电压源 / 多重。(7) 961 界面。(8) CM1A–MIDI 接口。有关所有模块的更多信息， 可在 www.behringer.com/downloads.html (1) (2) (3) (4) (5) (6) (7) (8) (1) (2) (3) (4) (5) (6) (7) (8) System 15 - 使用

此 ”启动” 指南将帮助您设置系统 15 并简要介绍其功能。 硬件设置 使系统中的所有连接。 连接时保持系统 15 电源关闭。 确保您的音响系统被关闭。 打开系统 15， 然后打开任何电源放大器， 并将其关闭最后。 这将有助于防止扬声器中的任何打开或关闭 ”弹出或砰砰声”。 加热时间 我们建议系统 15 在录制或现场表演前留出 30 分钟或更长时间进行热身。 （如果它已经从寒冷中带进来的时间更长。 这将使精密模拟电路的时间达到其正常的工作温度和调整性能。 System 15 Patches 表现力领奏 #1电压控制 （音高）源 目标

外部 MIDI 键盘–MIDI 输出 CM1A MIDI 接口 MIDI 输入

CM1A 控制电压输出 921A 频率输入 921A 频率输出 921B 频率链接（串联）

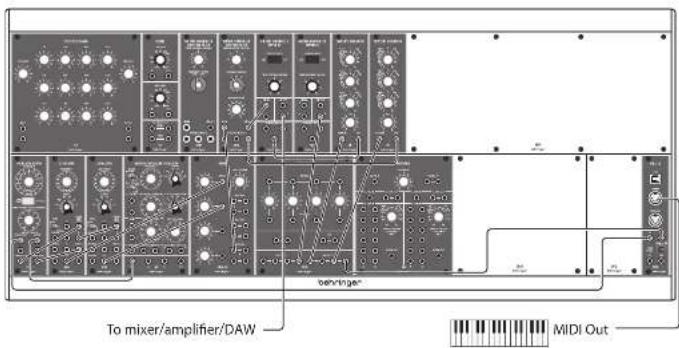

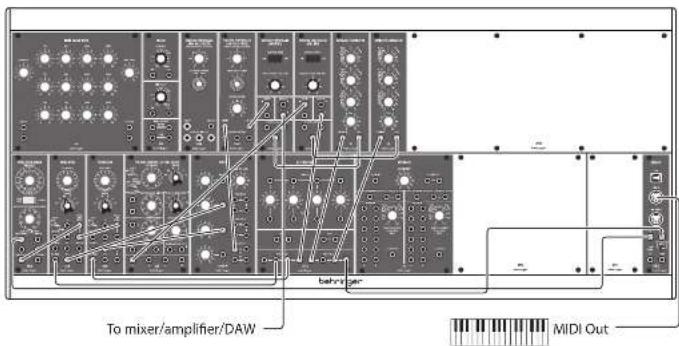

921B 波形输出（四个中的三个） CP3A-M 输入 CP3A-M 输出 904A 信号输入 904A 信号输出 902 信号输入 902 信号输出 您的混音器 / 放大器 / DAW MIDI OutTo mixer/amplier/DAW62 SYSTEM 15 Quick Start Guide 63

2 x 911 s-触发器输入 第一个 911 输出 第一个 902 控制输入

921 辅助正弦 出力 第二 902 信号输入 第 2 个 902 信号输出 通过多路 921B 直流调制输入 第 2 个 911 输出 第 2 个 902 控制输入 此组件在保持音符时会淡入延迟的颤音效果。

外部键盘通过 CM1A MIDI 接口控制音高并触发音符。 由于这可以在电压触发器和短路触发器之间切换， 因此应选择短路触

发器， 不需要使用 961 接口。 音高控制电压接入 921A 之一， 并用菊花链连接到 921B 压控振荡器。 每个振荡器的选定波形均接入 CP3A-M 混音器：然后接 入 904A 低通滤波器。 短路触发器被送入多路器， 然后输入到 911 的短路触发输入。

904A 低通滤波器的输出将送入一个 902 压控放大器， 其输出送入混音器、 放大器或 DAW。 该压控放大器由第一个 911 EG 控

制。 第二个 911 EG 控制第二个 902 压控放大器。 第二个 902 压控放大器信号输入来自 921 低频振荡器。 其输出送入 CP35 多路器之一， 其输出送入 921B 压控振荡器的直流

第二个 911 应具有很长的起音时间和充分的保持。 只要第一个 911 具有很长的保持时间， 保持音符时会慢慢淡入颤音效果。 当音符连奏演奏时很少或没有颤音。

此组件创建两个经典的 “太空摇滚” 声音， 并允许它们混音在一起。

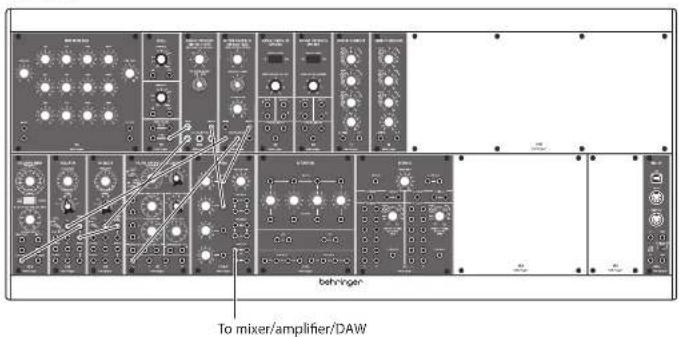

921 正弦波输出 904A 控制输入 921A 频率输出 2 x 921B 频率链接 （串联） 第一个 921B 正弦波输出 904A 控制输入 第二个 921B 正弦波输出 904B 控制输入 923 粉红噪声输出 904B 信号输入 904A 信号输出 CP3A-M 输入 1 904B 信号输出 CP3A-M 输入 2

CP3A-M 输出 您的混音器、放大器、 DAW

To mixer/amplier/DAW 控制设置对于此组件非常重要。 904A 的再生必须设置为 9 或 10， 以强制滤波器自激振荡 921A 应选择八度， 频率控制设置为 -6 921B 应设置为 “Lo” ——这些振荡器可为滤波器提供扫频 921 应设置为 “Sub”– 这是自激振荡滤波器的主要调制， 频率控制的手动更改有助于产生经典的声音。 馈入 904B 的粉红噪声会产生风扫过的效果， 可随固定控制电压而改变 更改 904A 的固定控制电压也会产生有趣的效果 CP3A-M 平衡两个信号， 作为替代馈源将两个滤波器的输出直接送至两个混音器或放大器通道。 两个声音都得益于大量的

表现力领奏 #2 此声音对一对振荡器进行脉冲宽度调制， 其中一个应稍微失谐以让声音更为肥厚。

921A 频率输出 921B 振荡器频率链接（串联） 921A 宽度输出 921B 振荡器宽度链接（串联）

2 x 921B 方波输出 CP3A-M 输入 1 和 2 CP3AM 输出 904A 信号输入 904A 信号输出 902 信号输入 902 信号输出 您的混音器 / 放大器 / DAW

CM1A 短路触发输出 （通过多路器） 2 x 911 短路触发输入 第一个 911 输出 第一个 902 控制输入

921 正弦波输出 921A 宽度输入 921A 宽度链接 2 x 921B 宽度链接 （串联） 第二个 911 904A 控制输入 调谐的 921B 压控振荡器发出肥厚声音， 其音色以 921 正弦波的速度不断变化 - 921 应处于 Sub 模式，速度可根据需要调整。 MIDI OutTo mixer/amplier/DAW64 SYSTEM 15 Quick Start Guide 65 声音的来自 904A 低通滤波器， 其固定控制电压和再生可以根据您的目的进行设置， 再加上第二个 911 EG 的调制。 EG 设置可以调整为适应声音的主要部分， 但建议把 T2 （衰减）、 T3 （释音）和 E sus （保持）调整为中到高。 第二个 EG 应该有中等长度的 T1 （起音）、中等 T2 （衰减）以及最低的 T3 （释音）和 E sus （保持）。

具有硬音头和音色发展的简单的、 来自两个振荡器的领奏声音也适合旋律音序

CM1A 控制电压输出 （通过多路器） 921A 频率输入 921A 频率输出 921B 频率链接 （串联）

第一个 921B 三角波输出 CP3A-M 混音器输入 1 第二个 921B 锯齿波输出 CP3A-M 混音器输入 2 CP3A-M 输出 904A 信号输入 904A 信号输出 902 VCA 902 信号输出 您的混音器 / 放大器 / DAW

CM1A 短路触发输出 （通过多路器） 2 x 911 短路触发输入 第一个 911 输出 902 控制输入

921 正弦波输出 904A 控制输入 第二个 911 输出 904A 控制输入 此声音使用两个具有不同波形的 921B 压控振荡器， 其中一个稍稍失谐时声音最好。 它们都送入 904A 低通滤波器， 其相对 电平可根据需要用 CP3A-M 混音器进行调整。 904A 的输出被送给 902 压控放大器， 其振幅由第一个 911 EG 控制 要获得打击边缘， 911 的设置应为 T1 （起音） 2 毫秒， T2 （衰减） 200 毫秒， T3 （释音） 200 毫秒， E sus （保持） 4 秒 904A 由来自 921 低频振荡器的慢正弦波和第二个 911 EG 调制， 该 EG 应设置为 T1 （起音） 1 秒、 T2 *（衰减） 50 毫秒、 T3 （释音） 4 秒、 E sus （保持） 9 MIDI OutTo mixer/amplier/DAW66 SYSTEM 15 Quick Start Guide 67 Other important information
