Ballista Unity - 扬声器 AVer - 免费用户手册

产品类型	2.1扬声器系统（卫星音箱+低音炮）
品牌	AVer
型号	Ballista Unity
包含组件	2个卫星音箱，1个低音炮，控制盒，RCA转3.5mm音频线，3.5mm音频线，橡胶脚垫，信息包
电源	交流电源（含适配器，100-240V~）
输入接口	线路输入（RCA），麦克风输入（3.5mm插孔），左声道输入（RCA），右声道输入（RCA）
输出接口	耳机输出（3.5mm插孔），麦克风输出（3.5mm插孔），左音箱输出，右音箱输出，低音炮输出
控制	音量/开关旋钮，低音调节旋钮，电源开关
指示灯	电源指示灯
主要功能	立体声带低音炮，集中控制音量和低音，麦克风输入用于卡拉OK或会议，耳机输出用于私人聆听
维护与清洁	用柔软干布擦拭。请勿使用研磨性产品或溶剂。
安全说明	清洁前拔掉设备电源。请勿接触潮湿或液体。连接/断开音源前请调低音量。
安装	如果将控制盒平放，请在控制盒下方安装橡胶脚垫以获得更好的稳定性。
连接	在连接电源前，先将卫星音箱、低音炮和音源连接到控制盒。
开机	使用电源开关，然后旋转音量旋钮以打开设备。
说明书语言	法语、英语、德语、西班牙语、意大利语、波兰语、葡萄牙语、俄语、中文、日语等。
保修	请咨询经销商或访问AVer网站了解保修条款。
客户服务	如有任何问题或故障，请联系AVer技术支持。

常见问题 - Ballista Unity AVer

如何将我的Ballista Unity连接到电脑？

将卫星音箱和低音炮连接到控制盒。使用附带的RCA转3.5mm音频线将电脑的音频输出（耳机或线路插孔）连接到控制盒的线路输入。然后连接电源并打开设备。

我可以连接麦克风吗？

可以，控制盒配有麦克风输入（3.5mm插孔）和麦克风输出。将麦克风插入相应输入接口。声音将通过扬声器播放。

如何调节低音水平？

使用控制盒上的低音调节旋钮。顺时针旋转增加低音，逆时针旋转减少低音。

如果没有声音怎么办？

检查设备是否已开机（电源指示灯亮起且音量旋钮不在零位）。确保线缆连接正确且音源输出信号。尝试调低音源和扬声器的音量，然后逐渐调高。

我可以将Ballista Unity与游戏主机一起使用吗？

可以，将主机的音频输出（RCA或插孔）连接到控制盒的线路输入。请按照说明书中的主机连接示意图操作。

如何清洁扬声器？

使用柔软干布擦拭灰尘。切勿使用液体或研磨性产品。清洁前拔掉设备电源。

如果声音失真怎么办？

降低音源或扬声器的音量。检查低音是否调得过高。确保线缆连接牢固且扬声器未损坏。

我可以连接耳机吗？

可以，将耳机插入控制盒的耳机输出（3.5mm插孔）。扬声器的声音将自动切断。

如何安装橡胶脚垫？

如果将控制盒平放，请撕下脚垫的保护膜，并将一个脚垫粘贴在控制盒右侧面板的每个角落。这样可以提供更好的稳定性。

在哪里可以找到完整的说明书？

说明书可在notice-facile.com网站上免费获取PDF格式。您可以下载或申请翻译成您的语言。

用户手册 Ballista Unity AVer

此文件所有的圖示僅供參考，圖示內容可能因產品與軟體版本不同而有所更動。本文內的所有資訊皆已經過詳細確認，但並無法保證完全準確無誤。本文件之內容如有修改，恕不另行通知。

版權聲明

© 2015 周副科技股份有限公司版权所有。

未經事先取得圓剛科技股份有限公司之書面同意，禁止以任何形式或方式（電子、機械、影印、錄製，或其它形式）重製或傳送本文件之全部或部分內容。圓剛科技股份有限公司保留變更、修改、改善、提升其產品及本文件內容的權利，而無通知任何人或組織的義務。請造訪www.avermedia.com以取得本公司產品的最新資訊。

AVerMedia·Ballista™與Unity™為國剛科技股份有限公司的商標。

國際總部

地址23585新北市中和區建一路135號

網址www.avermedia.com

支援 www.avermedia.com/support

電話 [phone]

版本：1.1

日期：2015/09/16

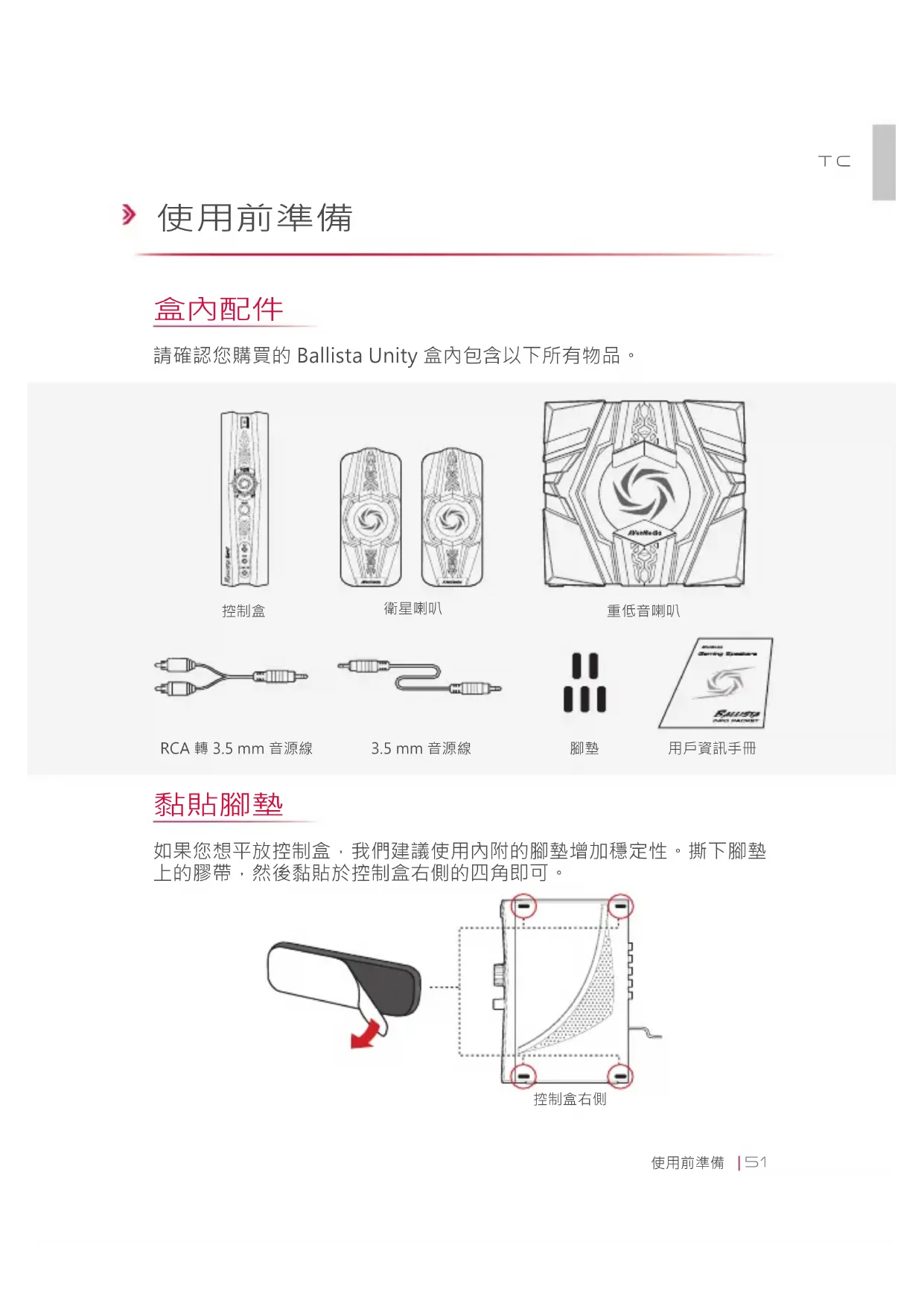

PREPARATION

Inside The Box

請確認您購買的 Ballista Unity 盒內包含以下所有物品。

控制盒

衛星喇叭

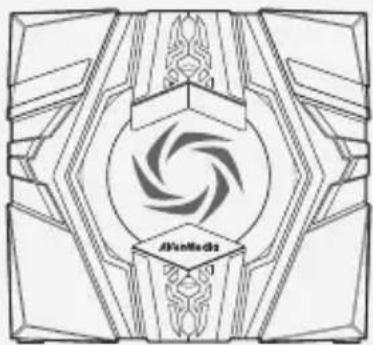

重低音喇叭

RCA轉 3.5mm 音源線

3.5mm音源線

腳墊

用戶資訊手冊

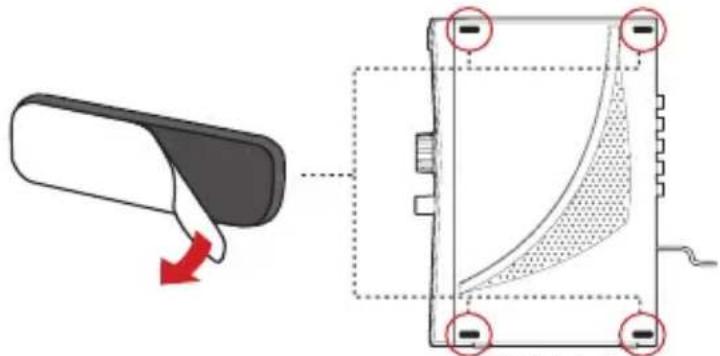

黏貼腳墊

如果您想平放控制盒，我們建議使用內附的腳墊增加穩定性。撕下腳墊上的膠帶，然後黏貼於控制盒右側的四角即可。

控制盒右側

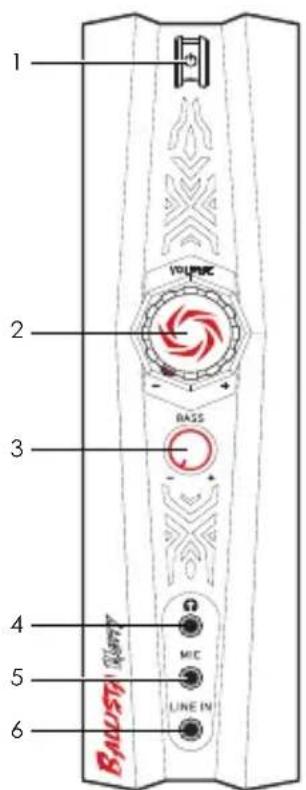

控制盒简介

1	電源指示燈	8	左音源輸入
2	電源/音量旋钮	9	右音源輸入
3	低音旋钮	10	左衛星喇叭輸出
4	耳機輸出	11	右衛星喇叭輸出
5	麦克風輸入	12	重低音喇叭輸出
6 LINE IN 音源		13	電源開關
7	麦克風輸出	14 AC	電源輸入

硬體連接

為避免損壞喇叭或設備，在進行連接前請調低音量並關閉所有設備電源。

電腦與麦克風

連接衛星喇叭、重低音喇叭、以及電腦音源到控制盒上。1.

將控制盒接上電源然後開啟電源開關。2.

轉動電源/音量旋鈕開啟您的 Ballista Unity·3.

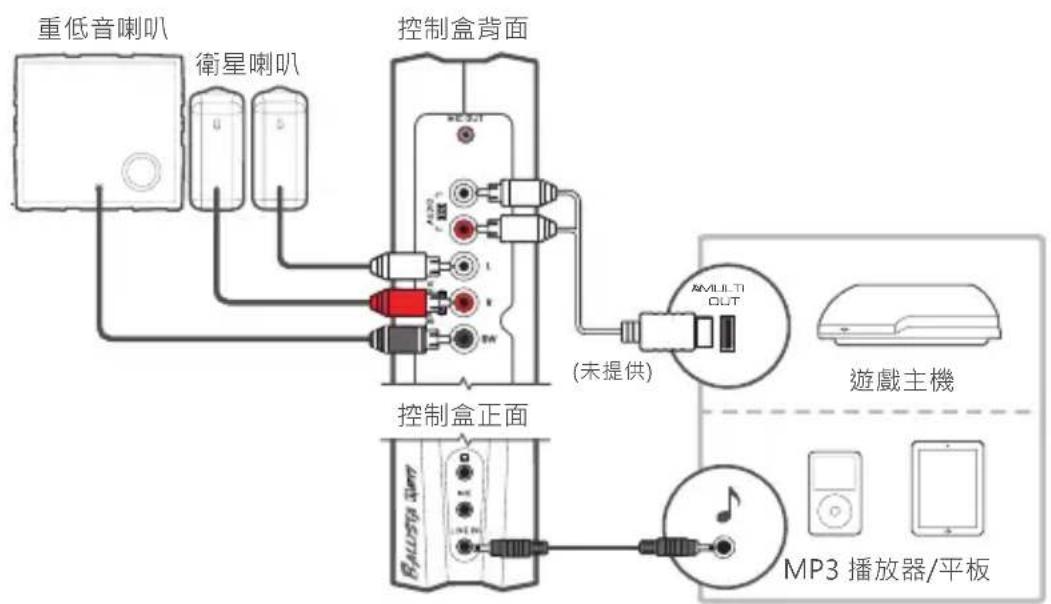

遊戲主機與其他音源

連接衛星喇叭、重低音喇叭、遊戲主機以及其他音源到控制盒上。1.

將控制盒接上電源然後開啟電源開關。2.

轉動電源/音量旋鈕開啟您的 Ballista Unity。3.

使用前准备

SC

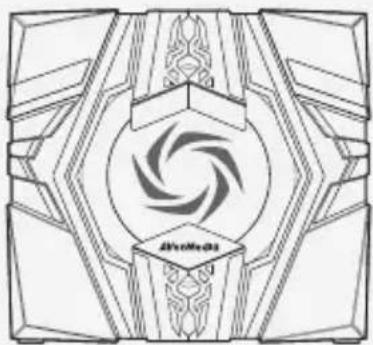

产品包装配件

请确认您购买的游戏音箱包装盒内包含以下所有物品。

功放盒

卫星音箱

低音炮

RCA转 3.5mm 音频线

3.5mm音频线

脚垫

用户资讯手册

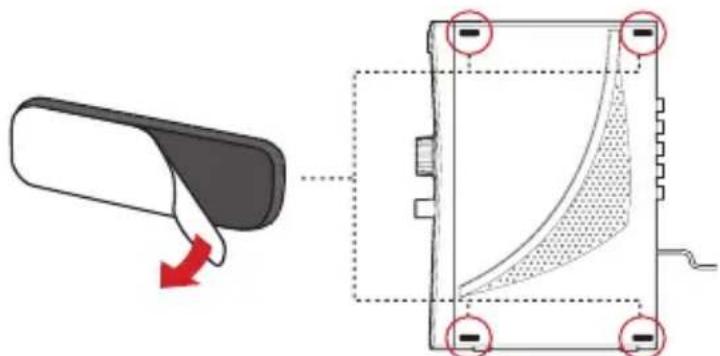

黏贴脚垫

如果您想平放功放盒，我们建议使用内附的脚垫增加稳定性。撕下脚垫上的胶带，然后黏贴于功放盒右侧的四角即可。

功放盒右侧

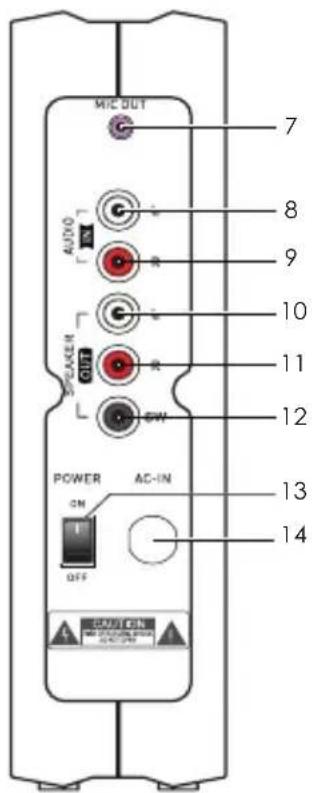

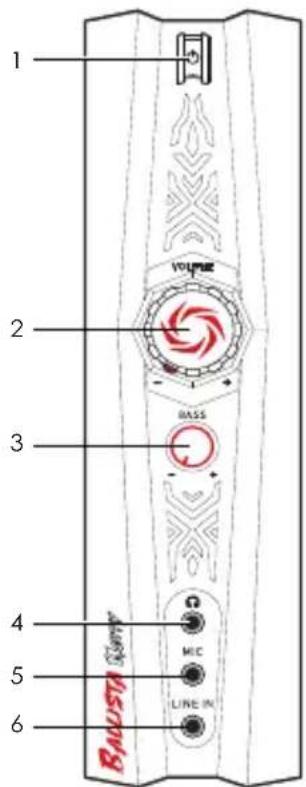

功放盒简介

1	电源指示灯	8	左音频输入
2	电源/音量旋钮	9	右音频输入
3	低音旋钮	10	左卫星箱输出
4	耳机输出	11	右卫星箱输出
5	麦克风输入	12	低音炮输出
6 LINE IN 音频		13	电源开矣
7	麦克风输出	14	AC 电源输入

硬件连接

SC

为避免损坏音箱或设备，在进行连接前请调低音量并关闭所有设备电源。

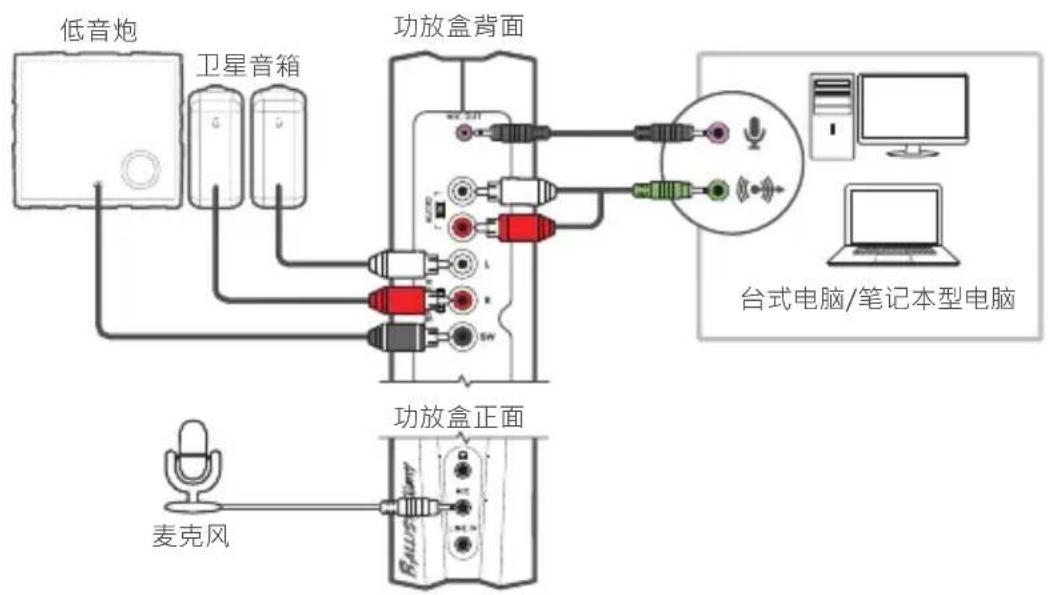

电脑与麦克风

连接卫星音箱、低音炮、以及电脑音频到功放盒上。1.

将功放盒接上电源然后开后电源开关。2.

1. 转动电源/音量旋钮就可以开始使用了。

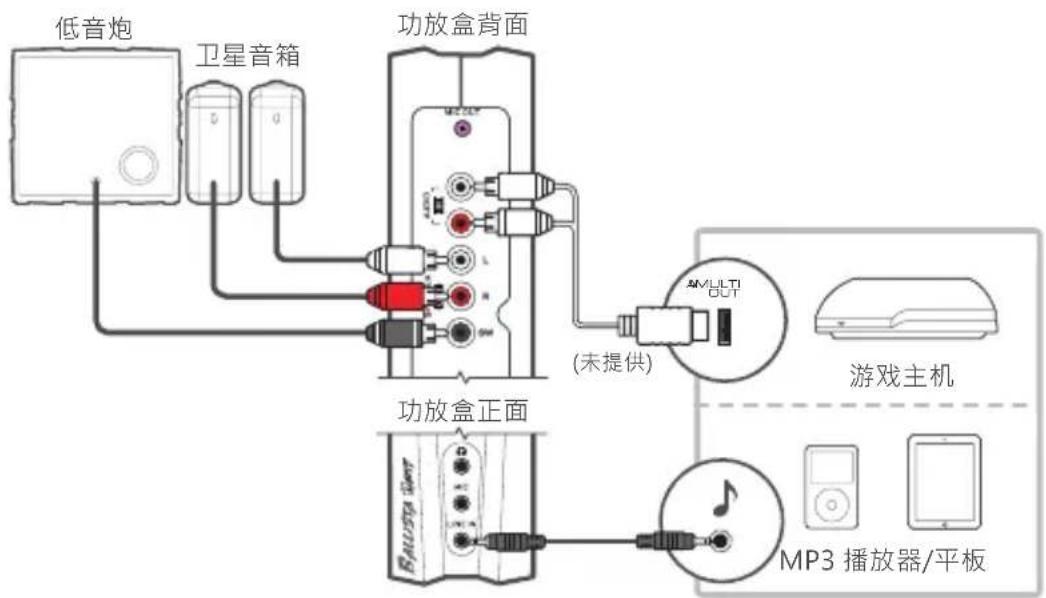

游戏主机与其他音频

连接卫星音箱、低音炮、游戏主机以及其他音频到功放盒上。1.

将功放盒接上电源然后开启电源开关。2.

1. 转动电源/音量旋钮就可以开始使用了。

1. 仔細閱讀這些說明。
2. 妥善保存這些說明。
3. 遵守所有的指示。
   4.注意所有的警告。
4. 請勿將本產品安裝於不平穩的表面。
5. 請勿在潮濕或靠近水的地方使用本產品。
6. 本產品不能被水滴到或潑到，也請勿將裝有水的容器如花瓶放置於本產品上。
7. 清潔前請拔除電源。僅使用乾布清潔。

8. 請於通風的環境使用本產品。請勿堵住通風口。

9. 請於規格溫度範圍內使用本產品。

10. 請使用額定電壓範圍內的電源。
11. 請勿放置重物於本產品上。
12. 請勿安裝於熱源附近如暖器或火爐旁。
13. 請勿破壞極性或接地插頭的安全防護設計。
14. 請保護電源線，勿使其被踩踏或碾壓，特別是與插頭或變壓器的連接處。
15. 本產品電源插頭作為斷電開關，需維持能夠隨時插拔的狀態。
16. 僅使用製造商指定的配件及零件。
17. 打雷或長時間不使用時請拔除電源。
18. 請勿以任何方式改造或拆解本產品。
19. 如需維修請洽合格維修人員。
20. 請勿當作家庭垃圾任意丟棄。請遵從當地環境法規妥善處理。
