用户手册 49UF6750 LG

100-220 V ~ 50 Hz乐金电子（沈阳）有限公司 地址：沈阳市南湖科技开发区浑南产业区35号、40号 邮编：110179 请查看贴在电视机后盖上的标签，记录电视机 的型号和序列号。当需要维修服务时，把电视 机的型号和序列号告诉维修站。

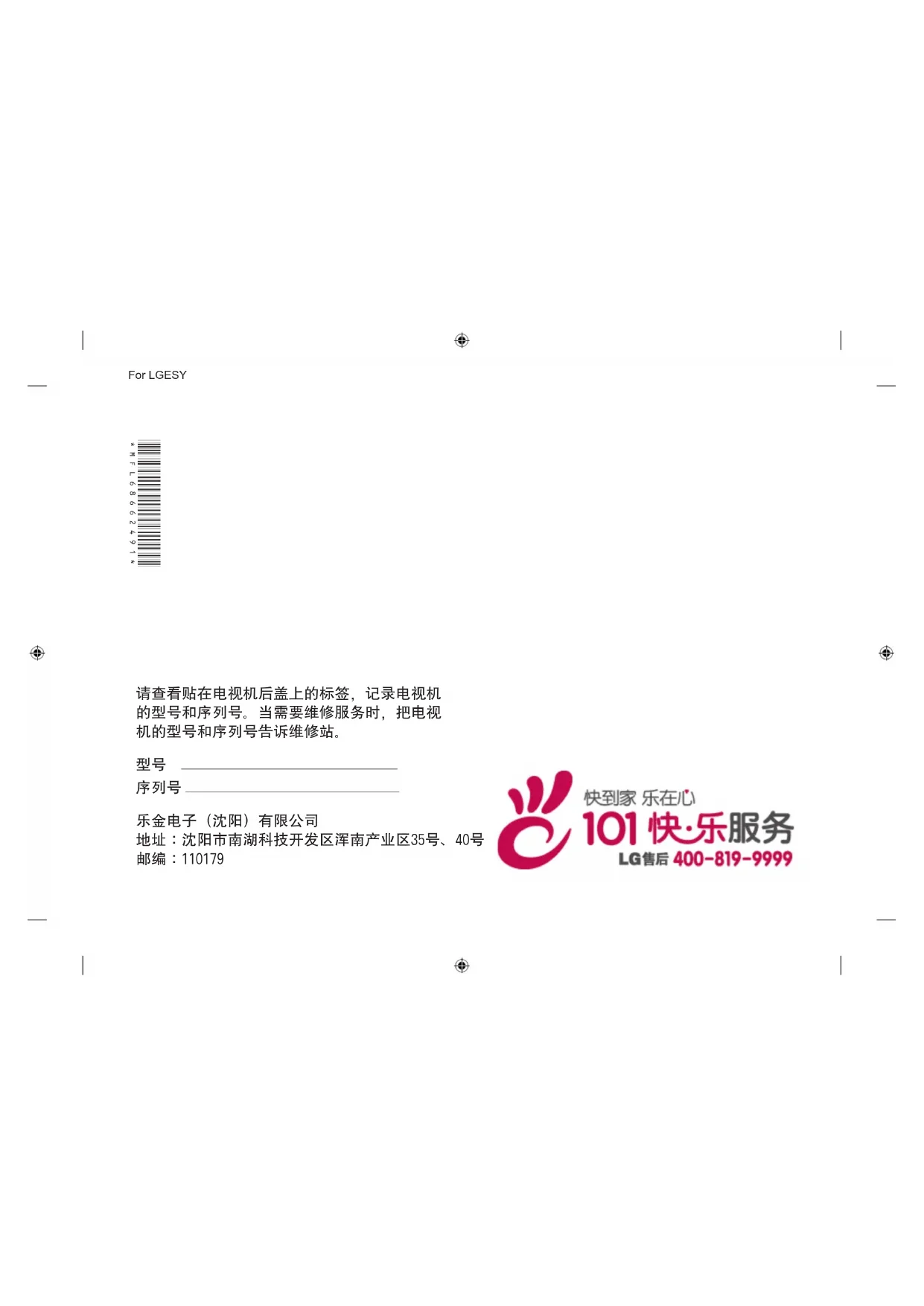

*MFL68662491* For LGESY请查看贴在电视机后盖上的标签，记录电视机 的型号和序列号。当需要维修服务时，把电视 机的型号和序列号告诉维修站。

*MFL68662491* For NEWOPTICS 制造商(生产者): 乐金电子（沈阳）有限公司 地址：沈阳市南湖科技开发区浑南产业区35号、40号 邮编：110179 生产企业:新谱（广州）电子有限公司 地址:广州高新技术产业开发区科学城新桂一路7号 邮编: 510663请查看贴在电视机后盖上的标签，记录电视机 的型号和序列号。当需要维修服务时，把电视 机的型号和序列号告诉维修站。

制造商(生产者): 乐金电子（沈阳）有限公司 地址：沈阳市南湖科技开发区浑南产业区35号、40号 邮编：110179 生产企业 : LG 电子 地址 : 韩国庆尚北道龟尾市山湖大路77号 邮编：730-709 *MFL68662491* For Korea (Gumi)www.lg.com 使用产品前请阅读使用说明并保留备用。

-- 暴露于阳光直射的位置 -- 浴室等湿度较高的区域 -- 任何热源附近，例如烤箱及其

-- 暴露于风雨中的区域 -- 花瓶等盛水容器附近 否则，将可能出现火灾、触电、故

请勿将产品放置于易积累灰尘的区 域。 可能会引起火灾。 电源插头是断电设备。 插头必须

手湿时不要接触电源插头。 另 外，如果线引脚潮湿或者有灰尘， 请使电源插头完全变干或者擦去

过湿可能造成人员触电致死。 确保将电源电缆连接到接地电流。 （不接地的设备除外。） 否则可能触电致死或受伤。

确保电源线不会触碰加热器等灼 热的物体。 否则可能导致火灾或

不要让较重的物体或产品本身压 到电源线。 否则可能导致火灾或

这可能会使产品内部受到雨水损 坏，还可能会引发触电事故。 在墙体上安装电视机时，请确保在 安装电视机时不要将电源和信号电 缆悬挂在电视机的后面。 这可能会引发火灾或触电事故。 请勿将过多的电气设备插到单个多

不要在产品连接到外部设备时跌落 产品。 否则，可能造成人身伤害

吞咽防潮材料对身体有害。 如果 意外吞下该材料，请强迫患者呕 吐，并到最近医院求诊。 另外， 乙烯包装可能导致窒息。 请将它 置于儿童接触不到的地方。 请勿让儿童爬到电视机上或紧紧抓 住电视机。 否则，电视机可能掉 落，从而造成严重人身伤害。 谨慎处理已用过的电池，以避免儿

在将电源电缆插头连接至墙壁上的 输入端时，请勿将任何金属物体/ 导体（比如金属筷/刀叉/螺丝刀） 插入电源电缆插头与输入墙壁插座 之间。 另外，不要在电源电缆插 入墙上输入端后立即触摸电缆。 这可能造成人员触电致死。(取决

请勿在产品周围放置或存储易燃物 质。不小心处理易燃物质将会引发

请勿将硬币、发卡、筷子或电线等 金属物体，或者纸张和火柴等易燃 物体留在产品中。 必须特别注意

可能造成电击、着火或受伤。 如 果有异物掉入产品，请拔掉电源线

不要让水溅到产品上，或使用易燃 物质（稀释剂或石油挥发油）擦 拭。可能发生起火或触电意外。 不要让产品受到强力冲击，或让任 何物体掉到产品中，也不要让任何

可能造成人身伤害或产品损坏。 打雷或闪电的时候不要触碰本产品 或天线。 这可能造成人员触电致

火星会引发火灾或造成烧伤。 不要自行拆卸、维修或修改产品。 可发生起火或触电意外。 请联系服务中心进行检查、校准或

如果发生以下情况，请立即拔下产 品电源插头，并与当地的服务中心

-- 产品冒烟或发出异味 否则，这可能会导致触电事故。 如果长时间内无意使用产品，请从

覆盖的灰尘可能导致起火，或者绝 缘恶化会导致漏电、触电或起火。 装置不应暴露于滴水或溅水的地 方，并且充有瓦斯等液体的物体也

如果有可能会接触油烟或油雾，则 请勿将此 产品安装在墙上。 这可能会损坏产品并导致产品跌

如果水或其他物质进入产品（比 如 AC 适配器、电源线、电视机） ，请断开电源线并立即联系服务中 心。否则，可能导致火灾或触电。 仅使用由 LG Electronics 授权许可 的 AC 适配器和电源线。 否则，将可能出现火灾、触电、故

切勿拆卸 AC 适配器或电源线。 否则可能引发火灾或触电。中文

外部天线和电源线之间应具有足够 的距离，以免天线掉落时接触电源

这可能会引发电击事故。 请勿将产品安装在不稳定的架子或 倾斜的物体表面上等位置。 应避 免将产品放置在容易振动或无法完

否则，产品可能跌落或倾倒，从而 导致人身伤害或对产品造成危害。 如果您将电视机安装在架子上，请 采取必要措施防止产品倾覆。 否 则，产品可能掉落，从而造成人身

如果想要将产品安装到墙体上， 请将 VESA 标准安装接口（可选部 件）固定到产品背面。 使用壁挂 支架（可选部件）安装电视机时， 请将其小心固定以避免掉落。 只能使用制造商指定的附件/配

否则可能导致火灾或触电。 我们建议您在看电视时，至少保持 屏幕对角线尺寸 2 到 7 倍的距离。 如果长时间看电视，可能会使视力

否则可能导致电池过热并泄漏。 电池不应暴露在温度过高的环境 中。例如，应远离阳光直射、开放

遥控器的信号可能会被太阳光或其 他强光干扰。 在这种情况下，请

连接视频游戏控制台等外部设备 时，请确保连接电缆足够长。 否则，产品可能跌落，从而导致人

不要通过在电源插座上拔插电源线 的方式打开/关闭产品。 （请勿使 用电源插头进行开关 。） 可能会导致机械故障或引发触电事

y 请按照以下安装说明执行操 作，以避免产品出现过热现

-- 产品与墙壁之间的距离应大于 10 厘米。 -- 请勿将产品安装在不通风的位 置（例如书架上或橱柜中）。 -- 请勿将产品安装在地毯或垫

长时间看电视时，注意不要触摸通 风口，因为通风口可能温度很高。 这不会影响产品的运行或性能。 定期检查产品的电源线，如果有迹 象显示损坏或恶化，请将其拔下， 中断使用产品并通过授权服务机 构，用适当的备用部件更换电线。 避免电源插头插针或插孔上堆积灰 尘。 可能会引起火灾。 不要让电源线受到物理或机械方式 的摧残，例如缠绕、扭结、被夹、 被门夹或遭踩踏。 请特别注意插 头、电源插座和电线探出产品的接

不要用手或诸如钉子、铅笔或钢笔 等利物用力按面板，也不要刮破面

避免长时间触摸屏幕或让手指长时 间紧贴其上。 这样可能导致屏幕画 面效果出现某些短暂失真。 清洁产品及其组件时，请先拔下电 源插头并使用软布拭擦。 用力过大 可能会产生划痕或变色。 请勿使用 水喷洗或用湿布擦拭。 不要使用玻 璃清洁剂、汽车或工业增亮剂、研 磨剂或蜡、苯、酒精等，否则可能 会损坏本产品及其面板。 除此之外，还可能会引发火灾、触 电事故或产品受损（变形、腐蚀或

只要本装置连接至交流电源插座， 则即使按电源开关关闭装置，装置 也不会从交流电源断开。中文

移动产品时，请务必先关闭电源。 然后拔下电源线、天线电缆和所有

电视机或电源线可能受到损坏，这 可能会引发火灾或触电事故。 由于产品较重，移动产品或打开产 品包装时，请多人配合工作。 否则，可能会引起人身伤害。 每年联系一次服务中心，以清洁产

灰尘堆积可能造成机械故障。 寻求合格维修人员进行维修。 当 设备因任何原因损坏，例如电源线 或插头损坏、溅到液体或有物体掉 入产品、设备暴露于雨中或受潮、 无法正常运行或摔落等等，均需要

如果产品冷却到可以触摸，打开时 可能出现小“闪烁”。 这是正常现

此面板是高科技显示器产品，分辨 率为 200 万至 600 万像素。 在面板 的 1 ppm 尺寸上，您可能会看到小 黑点和/或彩色亮点（红、蓝和绿 色）。 这不表示出现故障，且不会

此现象还可能出现在第三方产品 中，对此我们不予更换或退款。中文

您可能发现面板有不同的亮度和 颜色，具体取决于观看位置（

由于面板的特性，可能会出现此类 情况。 这与产品性能不相关，且

• LED背光源技术 长时间显示静止图像（例如广播频 道徽标、屏幕上的按钮、视频游 戏中的场景）可能会对显示屏造 成损坏，从而导致图像停滞，称为 残影。 保修不包含产品的图像残

避免在电视屏幕上长时间显示固定 图像（对于液晶电视，2 个小时或 更长；对于等离子电视，1 个小时 或更长）。 同时，如果您长时间 以 4:3 的比率看电视，面板的屏幕

此现象还可能出现在第三方产品 中，对此我们不予更换或退款。

“分裂”噪声：观看或关闭电视时， 塑料热收缩将因温度和湿度而发出 一种分裂噪声。 此噪声是需要热 变形产品的常见现象。 电路蜂鸣/ 面板嗡嗡声：为操作产品提供大量 电流的高速开关电路产生的低分贝 噪声。 它因产品而异。 这种产生的噪声不会影响产品性能

请勿在电视旁使用高压电器（例如， 电蚊拍)。这可能引起产品故障。

• 如果用户家中的有线信号线是与 机顶盒连接，则必须使用提供的 天 线隔离器。否则可能会引起火

2 如果机顶盒/墙面接口与天线隔离 器不匹配，请自行购买相匹配的

• 电视的 OSD（在屏显示）可能与此手册的显示略有不同。• 可用菜单和选项可能因您所使用的输入源或产品型号而不同。• 未来，可能在此电视中添加新功

• 可以将电视置于待机模式，以减少功耗。 如果一段时间不看电视，应将其关闭，因为这将降低

• 如果减小画面亮度，使用期间的能耗可以显著降低，从而降低整体运行成本。• 与产品一同提供的附件可能有所不同，具体取决于型号。• 由于产品功能升级，产品规格或本手册的内容可能变更，恕不另

• 为实现最佳连接，HDMI 线缆和 USB 设备的挡板厚度应小于 10 毫米，宽度应小于 18 毫米。 如果 USB 电缆或 USB 记忆棒不适合电视的 USB 端口，请使用支持 USB 2.0 的延长线。• 建议顾客使用符合 HDMI 标准的最新版本的 HDMI 线，部分劣质不符合 HDMI 标准的HDMI 线可能会导致屏幕闪烁或无显示。

• 请使用经过认证的带有 HDMI 徽标的线缆。• 如果您使用未经认证的 HDMI 线缆，屏幕可能没有显示或可能发生连接错误。• 推荐的 HDMI 线缆类型 (3米以内)- 高速 HDMI

• 请勿使用任何未经批准的附件，以确保安全和产品使用寿命。• 任何因使用未经批准附件造成的损坏或伤害均不在保修范围内。 • 有些型号的屏幕上看起来有一层薄膜。 它实际是屏幕的一部分，请勿撕掉。中文

为改进质量，单独购买可能会有所变 更或修改，恕不另行通知。 如欲购买这些附件，请联系您的经

• 如果长时间无人看管和不使用电 视，请从墙上插座拔下电源线， 以防闪电或电涌导致损坏。 屏幕、边框、底座、前框 要去除灰尘或轻微污渍，使用干燥、 干净且柔软的布料擦拭表面。 要去除严重污渍，使用蘸有净水或稀 释的温和清洁剂的软布擦拭表面。然

• 请勿用指甲或锋利物体按、擦或 击打表面，因为这可能会刮花屏

• 请勿将液体喷洒到表面。如果电 视进水，可能引起起火、触电或

不要与一般的家庭废弃物一起丢弃。 根据当地职能部门的规定处理该产

为防止电视被划伤或损坏并确保安全 搬运，当要移动或抬起电视时，请阅 读以下注意事项（无论您的电视是何

• 在移动或抬起电视之前，请断开 电源线和所有电缆。中文

• 请牢牢抓住电视机框架的顶部和 底部。切勿抓住透明部分、扬声

• 搬运电视时，保持电视直立，切 勿将电视侧放或者向左或向右倾

• 不要施加过高压力致使框架底盘 弯曲 / 屈曲，这可能导致屏幕损

• 请勿通过抓住线扣来移动电视， 因为线扣可能破损，并可能发生 人身伤害和电视损坏。(视型号而

用手指滑动操纵杆按钮将其向左侧 或右侧向上方或下方推动，可以轻

电视关闭时，请将手指放在操纵杆按钮上，按下之后随即松开。 电视打开时，请将手指放在操纵杆按钮上，按下几秒钟之后再松开。(但是， 现 其他菜单时，按住操纵杆按钮可退出 当前

将手指放在操纵杆按钮上并左右推动，可以调节所需音量。 将手指放在操纵杆按钮上并上下推动，可以滚动浏览保存的节

电视打开时，按一下操纵杆按钮。 通过左、右移动操纵杆按钮，您可以调整菜单项。 关闭电视的电源。 清除屏幕显示并返回电视视 更改输入源。访问 快速设置。 注意• 将手指放在操纵杆按钮上上、下推动或左、右移动时，请谨慎操作，不要按下操纵杆按钮。如果首先按下操纵杆按钮，就无法调节音量和保存的节目。 (视型号而定)1 抬起电视并将其保持与桌面垂直 - 与墙壁之间留出 10 厘米的最小距离以便得到适当通风。

• 请勿将电视置于热源附近或热源之上，因为这可能引起火灾或其

使用 kensington 安全系统 （此功能并非适用于所有型号。）

Kensington 安全系统连接器位于电视的后面。 有关安装和使用的详细信息，请参阅 Kensington 安全系统附带的手册或访问 http://www.kens- ington.com 。 在电视和桌子之间连接 Kensington 安全系统电缆 (此功能并不适用于所有机型。)1 在电视背面插入并拧紧环首螺栓或电视支架和螺栓。

• 如果在环首螺栓位置中插入了螺 栓，请先将这些螺栓取出。2 用螺栓将壁挂支架安装到墙壁上。 使壁挂支架位置与电视后面的环首螺栓的位置匹配。3 用结实的绳索将环首螺栓和壁挂支架连接起来。确保绳索位于平面的水平方向。

• 使用足以稳固支撑电视的够牢 固、够大的平台或柜子。
• 支架、螺栓和绳索均为可选配 件。 您可以从当地经销商处选购此配

小心地在电视后面安装可选壁挂支架，将壁挂支架安装在与地面垂直的实心墙上。将电视安装至其它建筑材料时，请联系合格的人员。LG 建议由合格的专业安装人员进行壁挂安装。中文

废弃处理不要与一般的家庭废弃物一起丢弃。 根据当地职能部门的规定处理该产品。 建议使用 LG 的壁挂支架。如果未使用 LG 的壁挂支架，请使用可将设备牢固安装到墙壁的壁挂支架，并有足够的空间连接外部设备。

10 厘米 确保使用符合 VESA 标准的螺钉和挂架。下表中介绍了壁挂套件的标准

y 移动或安装电视前断开电源。 y 将电视安装到墙壁之前，按支 架连接的相反顺序操作以卸下

y 如果在天花板或倾斜墙壁上安 装电视，电视可能掉下并引起严重的人身伤害。 使用经授权的 LG 挂架，并联系当地经销商或专业人员。 y 请勿过度拧紧螺钉，因为这可 能损坏电视并导致保修无效。 y 使用符合 VESA 标准的螺钉和挂 架。任何因错误使用或使用不合适配件引起的损坏或人身伤害均不在保修范围内。

y 挂架是可选的。您可以从当地 y 螺钉长度可能有所不同，具体 取决于壁装情况。确保螺钉长

将各种外部设备连接至电视，切换 输入模式以选择外部设备。 有关外 部设备连接的更多信息，请参阅每

可用外部设备包括：HD 接收 器、DVD 播放器、VCR、音频系 统、USB 存储设备、PC、游戏设备

如果在 DVD 录像机或 VCR 中 录制电视节目，确保将电视信 号输入电缆通过 DVD 录像机或 VCR 连接至电视。 有关录制的更多信息，请参阅 所连接的设备随附的手册。 y 有关操作说明，请参阅外部设

y 如果将游戏设备连接至电视， 请使用游戏设备随附的电缆。 y 在 PC 模式下，可能存在与分辨 率、垂直样式、对比度或亮度

如果存在干扰，请将 PC 输出更 改为其它分辨率，将刷新率更 改为其它刷新率，或在“图像”菜 单中调整亮度和对比度，直至

y 在 PC 模式中，视显卡而异，有 些分辨率设置可能无法正常工

y 如果用PC播放超高清内容，视 频和音频可能会出现中断或延 时，此现象取决于PC的性能。 y 以 AVS / AVS + codec 播放的 DTV 频道不支持录制和定时移

当连接天线或有线端口以观看电视 时，请参阅以下说明。 说明可能因 实际产品而异，且 RF 电缆是不提供

• 要在信号差的区域改进画面品 质，请购买信号放大器并正确安

• 本产品满足保护接地与有线网络 天线接口的隔离要求，用户可直

• (超高清电视，3840 x 2160 像素） 在不具备超高清电视播放端口的 产品或不提供超高清测试播放的 地方不能直接接收超高清播放。中文

将电视与外部设备建立连接。为获得最佳画质和音效，请使用 HDMI 电缆连接外部设备和电视。以下电缆LG不提供，须另行购买。 本手册中的描述基于遥控器上的按钮。请仔细阅读本手册并正确使用电视。要安装电池，请打开电池盖，按照仓内标签的 和 端更换电池 (1.5 V AAA)，然后合上电池盖。要取出电池，请按相反顺序执行安

y 不要将新旧电池混用，否则可 y 并非所有销售市场均提供遥控

(电源) 打开或关闭电视。 选择电视频道或广 在数字模式下回调首选字 选择 AV 模式。 调整影像大小 。 更改输入源。数字按钮 输入数字。 访问保存的频道或节目 返回上次观看的频道。 调整音量级别。 在喜爱的节目中切换。 按照时间计划表管理器显示节目事件。 打开或关闭声音。 浏览保存的节目。 移至上一屏幕或下一

访问主菜单。 访问 快速设置。 ( 向上, 向下, 向左, 向右) 滚动浏览菜单或选项。 选择菜单或选项和确认输 返回至上一级。 清除所有屏幕显示并返回观

调整时间机器模式。 ( ) 控制“我的媒体”菜单。

设置睡眠定时。( : 红色, : 绿色, : 黄色, : 蓝色) 不同型号所支持的许可证可能会有所不同。 有关许可证的详细信息，请 www.lg.com 本产品经过杜比实验室的许可而制造。杜比和双 D 符号是杜比实验室的注册商标。HDMI 和 HDMI High Definition Multi-media Interface，以及 HDMI 标志是 HDMI Licensing LLC 在美国和其他国家/地区的商标或注册商标。有关 DTS 专利，请参阅 http:// patents.dts.com

在获得 DTS Licensing Limited 许可的条件下制造。DTS、符号以及 DTS 和符号一起均为 DTS, Inc. 的注册商标，而 DTS 2.0+Digital Out 是 DTS, Inc. 的商标。© DTS, Inc. 保留所有权利。中文

为播放购买的 DivX 电影，需首先 在 vod.divx.com 注册设备。在设备 设置菜单中的 DivX VOD 部分找到

志是 DivX, LLC 的商标，经授权使

具备下列一项或多项美国专 利：7,295,673；7,460,668； 7,515,710；7,519,274。

为取得本产品内搭载的 GPL、LGPL、 MPL 与在 其他开放原始码授权下开

您能下载包括原始码在内的所有授 权内容、著作权 标志、无保证责任

购买本产品后 3 年内向 opensource@ lge.com 发 电子邮件， 要请搭载本产品的软件开 放原始 码， 尽收媒体成本、运费等最低费 用，以 CD-ROM 方 式提供给您。

y 如果没有正确的连接输入信 号，可能无法正常的搜索到节

y 如果 “系统锁定” 设定为开，将 会弹出一个窗口要求您输入密

y 鲜艳(自定义): 提高对比度、亮 度和清晰度以显示鲜艳画面。 y 标准 : 以标准的对比度、亮度和

y Eco(用户)/APS : [视型号而定] 通过节电功能可更改电视的设

y 运动 : [视型号而定] 通过强调 原色（如白色、青绿色或天蓝 色），为高动态动作优化视频

y 专业1, 2 : [视型号而定] 用于调整图像质量的菜单，使 专家和业余爱好者能够享受最 佳的电视观看体验。这是专为 ISF 认证的图像调整专家提供的 调整菜单。(ISF 徽标只能在经过 ISF 认证的电视上使用。) ISFccc: 影像科学基金会认证的

y 专业专家模式适用于图像调 谐专业人员，使其能够使用特 定图像进行控制和微调。对于 普通图像，效果可能不明显。 y ISF 仅限某些机型使用。

为每个画面模式校准屏幕，或者为 特殊屏幕调整图像设置。首先选择

y 皮肤颜色 : 单独设置肤色频谱， 以实施由用户定义的肤色。 y 天蓝色: 可以单独设置天蓝色。 y 草绿色 : 可以单独设置自然色彩 频谱（草地、小山等)。 y Gamma : 根据与输入信号有关 的图像信号输出，设置分级曲

y 边缘增强器 : 使视频的边缘显示 得更加清晰、鲜明而又自然。 y 专业模式 : [视型号而定] 模式供

y 颜色滤波器 : 对 RGB 颜色中的 特定颜色频谱进行过滤，以精 确微调颜色饱和度和色调。 y 色温 : [视型号而定] 根据需要调 整屏幕的整体色调。在“专家”模 式下，可以通过 Gamma 方法等

y 颜色管理系统 : 这是专家用来以 测试模式调整颜色的系统。他 们可从 6 种色域（红色/绿色/ 蓝色/青色/洋红色/黄色）中选 择，而不会影响其他颜色。对 于普通图像，调整不会导致出

y 超分辨率 : [视型号而定] 调整分 辨率，以使朦胧和模糊的图像

y 根据输入信号和其他图像设 置，详细的调整项目范围可能

y 降噪 : 降低画面中的噪点。 y MPEG 降噪 : 创建数字图像信号

y 亮度基准 : 使用屏幕暗度（亮度 基准）调整屏幕的亮度和对比 度，以使其适合输入图像的亮

y 影像防炫目 / 超级节能 : [视型 号而定] 通过调整对应于屏幕上 影像移动的亮度来节省能耗。 y LED 区域亮度控制 : [视型号而 定] 通过增强屏幕过亮区域和过 暗区域的强度实现对比度最大

- 关：禁用 LED 局域控光功能。 - 低/中/高：更改对比度。

• TruMotion : [视型号而定] 优化快 速移动画面的图像质量。 - 关：关闭 TruMotion。 - 柔和：使快速移动画面柔和。 - 鲜明：使快速移动画面更清晰。 - 用户 : 手动设置 De-Judder/De- Blur。 De-Judder：调整画面抖动。 De-Blur：降低运动的模糊效应。 自动意味着取决于输入视频状态 的画面抖动和画面模糊范围由 TruMotion 模式控制。 y 根据输入信号和其他图像设 置，详细的调整项目范围可能

• 最小节能 / 中等节能 / 最大节能: 应用预先设定的智能节电模式。

• 关闭视频 : 关闭屏幕并仅播放声 音。按遥控器上的任何按钮（电 源按钮除外）可重新打开屏幕。 使用 HDMI ULTRA HD Deep Color

HDMI 端口提供 ULTRA HD Deep Color，您可以观赏更清晰的画面。

• 开 : ULTRA HD Deep Color 已启用

• 关 : ULTRA HD Deep Color 未启用

• 所有 HDMI 端口均支持 HDCP 2.2

• 只有 HDMI 输入才支持 4K 来源。

• 所有 HDMI 输入端口均支持 4K @ 50/60 Hz（有关支持规格的详细信 息，请参见下表。）高清视频。 视已连接外部设备的规格而定， 可能不支持画面或声音。在这种 情况下，请更改 ULTRA HD Deep Color 的设置。 4K @ 50/60 Hz 支持格式 分辨率 帧速率 (Hz) 3840 x 2160p 4096 x 2160p

1 : 当 HDMI ULTRA HD Deep Color 设置

菜单 声音 音频输出 电视扬声 器 / 电视内置扬声器

• 支持 SimpLink。 使用电视内置扬声器 + 音频输出(

菜单 声音 音频输出 电视内置 扬声器 + 音频输出(光纤）

通过电视的内部扬声器和连接至光 纤数字音频输出端口的音频设备，

菜单 声音 音频输出 外部扬声 器(光纤) / 音频输出(光纤) / 电视内 置扬声器 + 音频输出(光纤) 数字音

徽标的 LG 音频设备连接 到光学数字音频输出端口。 LG 音频 设备可让您轻松享受洪亮有力的声

• 如果将 “声像同步调整”设置为 “ 开”，则可以调整声音输出（电视 扬声器 SPDIF）以使其与屏幕图

通过电视遥控器上的 SIMPLINK 快捷 键，就能轻松地控制和管理各种多

1 通过HDMI电缆，连接电视机的 HDMI 输入 端子与 SIMPLINK设备 的 HDMI 输出端子。

针对具有SIMPLINK 功能的家庭影 院设备，请按上述方法连接 HDMI 端子，然后使用光缆连接电视的 光纤数字音频输出和SIMPLINK 设 备的光纤数字音频输入。 2 按"输入(选项)"按键 将显示 SIMPLINK菜单窗口。 3 在SIMPLINK设置窗口中，将 SIMPLINK设置为 开。 4 在SIMPLINK菜单窗口中，选择

• 此功能仅与带有 SIMPLINK 标识的

• 若要使用 SIMPLINK 功能，必须 使用高速 HDMI

电缆 [增加了CEC (Consumer Electronics Control， 消费电子控制装置) 功能]。高速 HDMI

• 如果同时使用具有 HDMI-CEC功能 的第三方设备，SIMPLINK设备可

通过具有家庭影院功能的设备选 择或播放媒体文件，将会自动连 接该 家庭影院扬声器。 必须使用 光缆(需另外购买)进行连接，才能 使用 家庭影院扬声器功能。 SIMPLINK 功能说明

• 选择多媒体设备 : 通过SIMPLINK 菜单选择所需的设备，从电视屏

• 同步开机 : 带 SIMPLINK 功能且连 接到 HDMI 终端的设备开始播放

• 扬声器 : [视型号而定] 在家庭影院设备或电视上选择扬

设置或更改电视机密码。 初始密码设置为「0000」。

• 请不要在初始化期间关闭电源。 移除USB设备 快捷菜单 USB 设备

选择您要移除的 USB 存储设备。 当看到告知您 USB 设备已移除信息 时，请拔出 USB 设备。

• 选择了移除 USB 设备后，将无法 再读取设备中的内容。移除 USB 存储设备，然后重新连接。 使用 USB 存储设备 - 警告

• 如果 USB 存储设备具有内置自 动识别程序或使用自身的驱动程 序，则该存储设备可能无法工

• 请仅使用通过 Windows FAT32或 NTFS 文件系统格式化的 USB存储

• 对于外部 USB 硬盘，建议您在低 于 5 V 的额定电压和低于 500mA 的额定电流条件下使用设备。

• 建议您使用不超过 32 GB 的USB 记忆棒或不超过 2 TB 的USB 硬

• 如果具有省电功能的 USB 硬盘 无法正常工作，请关闭电源并重 新打开。 有关更多信息，请参阅 USB 硬盘的用户手册。

• USB 存储设备中的数据可能会损 坏，因此请务必将重要文件备份 到其他设备。 数据维护是用户的 职责所在，制造商对数据丢失不

, XSUB+) 1 XSUB : 支持从 DivX6 生成的内部

、MP3、AAC、 AC3、3D WMV 单

• .vob  [视频] MPEG-1、MPEG-2  [音频] 杜比数字、MPEG-1 Layer  I、MPEG-1 Layer II、DVD-LPCM

• dat  [视频] MPEG-1、MPEG-2  [音频] MP2

• *rm、*rmvb  [视频] RV30、RV40  [音频] 杜比数字、AAC、HE- AAC、RA6(Cook)

• 3gp、3gp2  [视频] H.264/AVC、MPEG-4 Part2  [音频] AAC、AMR(NB/WB)

文件类型：mp3  [比特率] 32 Kbps - 320 Kbps  [采样频率] 16 kHz - 48 kHz   [支持] MPEG1、MPEG2、 Layer2 、Layer3

• 文件类型：AAC  [比特率] 自由格式  [采样频率] 8 kHz ~ 48 kHz  [支持] ADIF、ADTS

• 文件类型：M4A  [比特率] 自由格式  [采样频率] 8 kHz ~ 48 kHz  [支持] MPEG-4

[采样频率] ~ 48 kHz  [支持] Vorvis

• 文件类型：WMA  [比特率] 128 Kbps ~ 320 Kbps  [采样频率] 8 kHz ~ 48 kHz 

[支持] WMA7、WMA8、 WMA9 标

• 文件类型：WMA 10 专业  [比特率] ~ 768 Kbps 

类别：2D (jpeg、jpg、jpe)  [可用文件类型] SOF0：基线、  SOF1：扩展序列、  SOF2：渐进式  [照片大小] 最小：64 x 64、  最大：正常类型：15360（宽）x  8640（高）渐进式类型：1920（ 宽）x 1440（高）

• 类别：BMP  [照片大小] 最小：64 x 64、  最大：9600 x 6400

• 类别：PNG  [可用文件类型] 隔行扫描、非隔

[照片大小] 最小：64 x 64、  最大：隔行扫描：1200 x 800、  非隔行扫描：9600 x 6400

• 与 JPEG 格式的文件相比，BMP  和 PNG 格式的文件显示速度可能

查阅 Web 手册 要获取详细的用户指南信息，请访问  www.lg.com

• 检查电池是否仍正常工作且安装 正确 ( 至 , 至 ). 未显示图像且没有声音。

• 如果电视打开时没有信号，电视 将在处于非活动状态 15 分钟后

连接至 PC(HDMI)时，将会显示“ 无信号”或“无效格式”。

• 在电视已打开的情况下，重新启 动 PC。中文

水平≥450， 垂直≥450 水平≥450， 垂直≥450

• 测量方法根据 SJ/T11348-2006 《数字电视平板显示器测量方法》。

• 产品能效等级信息见包装箱上的 “中国能效标识” 标签。中文

水平≥450， 垂直≥450 水平≥450， 垂直≥450

• 测量方法根据 SJ/T11348-2006 《数字电视平板显示器测量方法》。

• 产品能效等级信息见包装箱上的 “中国能效标识” 标签。中文

水平≥450， 垂直≥450 水平≥450， 垂直≥450

• 测量方法根据 SJ/T11348-2006 《数字电视平板显示器测量方法》。

• 产品能效等级信息见包装箱上的 “中国能效标识” 标签。中文

：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572 规定的

： 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572

标记为X的部品以现在的技术尚不能减少有害物质。 LG电子正在尽最大 的努力开发有害物质减少技术。 “*”表示为可选件，部品依据不同产品和型号 所有在中国销售的电子电气产品必须标有环保使用期限的标识。该标识的环 保使用期限是指在正常使用条件如温度、湿度。

“接入本设备的有线网络天线必须与保护接地隔离，不然可能会引起着火

备注：有线网络天线接口与保护接地的隔离装置，已经内置在本设备内， 用户可以直接连接有线网络天线，无需再进行隔离。请查看贴在电视机后盖上的标签， 记录电视机的型号和序列号。 当需要维修服务时，把电视机的型号和

For LGESYFor NEWOPICS 请查看贴在电视机后盖上的标签， 记录电视机的型号和序列号。 当需要维修服务时，把电视机的型号

制造商(生产者): 乐金电子（沈阳）有限公司 地址：沈阳市南湖科技开发区浑南产业区35号、40号 邮编：110179 生产企业:新谱（广州）电子有限公司 地址:广州高新技术产业开发区科学城新桂一路7号 邮编: 510663请查看贴在电视机后盖上的标签， 记录电视机的型号和序列号。 当需要维修服务时，把电视机的型号和

For Korea (Gumi) 制造商(生产者): 乐金电子（沈阳）有限公司 地址：沈阳市南湖科技开发区浑南产业区35号、40号 邮编：110179 生产企业 : LG 电子 地址 : 韩国庆尚北道龟尾市山湖大路77号 邮编：730-709用户手册

在操作设备之前，请仔细阅读本手册并保留以供将来参考。 www.lg.com2

00 CH+，PR+ R/C按钮 53 列表 R/C按钮 01 CH-，PR- R/C按钮 5B 退出 R/C按钮

02 音量+ R/C按钮 60 PIP(AD) R/C按钮

03 音量- R/C按钮 61 蓝色 R/C按钮 06 >（箭头键/向右键） R/C按钮 63 黄色 R/C按钮 07 >（箭头键/向左键） R/C按钮 71 绿色 R/C按钮 08 电源 R/C按钮 72 红色 R/C按钮 09 静音 R/C按钮 79 画面比率 R/C按钮 0B 输入 R/C按钮 91 AD（音频描述） R/C按钮 0E 睡眠 R/C按钮 7A 用户指南 R/C按钮 0F TV，TV/RAD R/C按钮 7C 主页 R/C按钮 10-19 *数字键0-9 R/C按钮 7E SIMPLINK R/C按钮 1A Q.View/回看 R/C按钮 8E ►►（快进） R/C按钮 1E FAV（喜爱节目） R/C按钮 8F ◄◄（倒转） R/C按钮 20 文本（图文电视） R/C按钮 AA 节目信息 R/C按钮 21 T.Opt（图文电视选项） R/C按钮 AB 节目指南 R/C按钮

28 返回(BACK) R/C按钮 B0 ►（播放） R/C按钮

30 AV（音频/视频）模式 R/C按钮 B1 ꕗ（停止/文件列表） R/C按钮 39 字幕/字幕 R/C按钮 BA ꕘ（冻结/慢放/暂停） R/C按钮 40 Λ

R/C按钮 BB 足球 R/C按钮 41 V（箭头键/光标向下） R/C按钮 BD ꔄ(REC) R/C按钮 42 我的应用 R/C按钮 DC 3D R/C按钮 43 菜单/设置 R/C按钮 99 AutoConfig（自动调整） R/C按钮 44 确定/Enter R/C按钮 9F 应用/* R/C按钮 45 Q.Menu（快捷菜单） R/C按钮

4C 列表，-（仅ATSC） R/C按钮

• ATSC/ISDB型号提供键码4C(0x4C)，使用主/次信道。 （适用于南韩、日本、北美、拉丁美洲（哥伦比亚除外）的型号）3

• 所示的图像可能与您的电视有所不同。将串行转换器的USB/RS-232C输入插孔连接到外部控制设备（如计算机或A/V控制系统），从外部控制产品 注：电视控制端口的类型可能因型号系列而异。* 请谨记不是所有型号都支持此种连接类型。* 未提供电缆。 USB串行转换器 USB类型 USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132
• LGTV支持非LG制造或提供基于PL2303芯片（供应商ID：0x0557，产品ID：0x2008）的USB串行转换器。• 您可从出售IT支持专业配件的计算机商店购买该USB。 RS232C（带RS-232C电缆） DE9（9针接口）类型• 您需购买RS-232C（DE9，母接口至母接口类型的9针接口）至RS-232C之间所需的线缆，以实现PC和电视之间的连接，相关说明可见使用手册。 USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132 连接接口可能不同于您的电视。4

外部控制设备设置听筒塞孔类型• 您需购买听筒塞孔与RS-232之间所需的线缆，以实现PC和电视之间的连接，相关说明可见使用手册。* 对于其他型号，连接至USB端口。* 连接接口可能不同于您的电视。

消费类计算机 RS-232C配置 3线配置（非标准）

RXD 3 2 TXDTXD 2 1 RXDGND 5 3 GNDD-Sub 9 RS-232C（串行端口）装置ID要了解“装置ID”编号，请参阅第6页的“实际数据映射”页61. 按SETTINGS（设置）以进入主菜单。2. 按导航按钮滚动至（*General（常规）→AboutthisTV（TV信息）或OPTION（选项），然后按OK（确

3. 按导航按钮滚动至SETID（设备ID），并按OK（确定）。4. 向左或向右滚动以选择装置ID编号，然后选择CLOSE（关闭）。调整范围为1-99。5. 完成后，按EXIT（退出）。*（具体取决于型号）5

m b 00至01 08.颜色 k i 00至64 22.按键 m c 键码 09.色彩 k j 00至64 23.控制背光，控制

m g 00至64 10.清晰度 k k 00至32 24.输入选择（主） x b (页10) 11.OSD选择 k l 00至01 25.3D（仅限3D型号） x t (页10) 12.遥控器锁定模式 k m 00至01 26.扩展的3D（仅限 3D型号） x v (页10) 13.Treble（高音） k r 00至64 27.自动配置 j u (页11) 14.Bass（低音） k s 00至64 *注： 播放或录制媒体期间，除Power（电源）(ka)和Key（按键）(mc)外，所有命令都不会执行并视为 NG。 通过RS232C电缆，电视可以在打开电源或关闭电源状态下传送“ka命令”。但是，通过USB转串口 转换器电缆，该命令只能在电视打开的情况下工作。6

[Command1][Command2][][SetID][][Data][Cr] [Command1] ： 控制电视的第一条命令。（j、k、m或x） [Command2] ： 控制电视的第二条命令。 [SetID] ： 可在选项菜单中调整[SetID]以选择所需的显示器ID号。 电视中的范围调整为1至99。如果[SetID]值选为“0”，则每个连接的装置都可控制。 *[SetID]在菜单上以十进制表示（1至99），在传输/接收协议上以十六进制表示（0x00至 0x63）。 [DATA] ： 传输命令数据（十六进制）。传送“FF”数据以读取命令的状态。 [Cr] ： 回车-ASCII代码‘0x0D’ [] ： 空格–ASCII代码‘0x20’ OK确认 [Command2][][SetID][][OK][Data][x]

• 此设置在接收普通数据时基于此格式传输ACK（确认）。此时，如果数据是数据读取模式，则它指示当前 状态数据。如果数据是数据写入模式，则它返回电脑的数据。

• 装置在从不可行功能收到异常数据或通信错误时基于此格式传送ACK（确认）。 Data00：非法代码 实际数据映射（十六进制b十进制）

• 当您输入十六进制[data]时，请参阅下方的换算表。

• 调频道(ma)命令使用双字节十六进制值([data])来选择频道编号。 00：步骤0 32：步骤50（装置ID50） FE：步骤254 01：步骤1（装置ID1） 33：步骤51（装置ID51） FF：步骤255

0F：步骤15（装置ID15） C7：步骤199 270E：步骤9998 10：步骤16（装置ID16） C8：步骤200 270E：步骤9999

*命令可能根据型号和信号的不同而工作不同。

► 控制*打开或关闭装置的电源。 Transmission[k][a][][SetID][][Data][Cr] 数据00：关机 01：*开机 Ack[a][][SetID][][OK/NG][Data][x] ► 显示电视是打开电源还是关闭电源* Transmission[k][a][][SetID][][FF][Cr] Ack[a][][SetID][][OK][Data][x]

• 同样地，如果其他功能根据此格式传输‘FF’数据，确 认反馈表示有关每个功能的状态。

也可以使用Q.MENU（快捷菜单）或PICTURE（画

面）菜单中的AspectRatio（画面比率）调整屏幕

07：14:9 （欧洲、哥伦比亚、中东、除 南韩和日本以外的亚洲） 09：*点对点扫描 0B：全宽

10至1F：影院模式1至16 Ack[c][][SetID][][OK/NG][Data][x]

• 使用PC输入，可选择16:9或4:3屏幕画面比率。

• 在DTV/HDMI/分量模式（高清）下，点对点扫描

• 根据型号，全宽模式的工作方式可能不同，完全

► 选择开启/关闭屏幕显示。 Transmission[k][d][][SetID][][Data][Cr] Data 00：关闭此功能（画面打开）

01：关闭屏幕功能被打开（画面关闭） 10：开启视频静音 Ack[d][][SetID][][OK/NG][Data][x]

• 在仅限关闭屏幕功能的情况下，电视将显示在屏显 示(OSD)。但在开启关闭屏幕功能的情况下，电视将 不显示OSD。

04. 音量静音(Command:ke）

► 控制音量静音开/关。 您也可使用遥控器上的“MUTE（静音）”按钮调整

您也可以通过遥控器上的音量按钮调节音量。 Transmission[k][f][][SetID][][Data][Cr] Data最小值：00到最大值：64 Ack[f][][SetID][][OK/NG][Data][x]

您也可以在“PICTURE（画面）”菜单中调整对比度。 Transmission[k][g][][SetID][][Data][Cr] Data最小值：00到最大值：64 Ack[g][][SetID][][OK/NG][Data][x]

您也可以在“PICTURE（画面）”菜单中调整亮度。 Transmission[k][h][][SetID][][Data][Cr] Data最小值：00到最大值：64 Ack[h][][SetID][][OK/NG][Data][x]

► 调整屏幕Color(Colour)（颜色）。 您也可以在“PICTURE（画面）”菜单中调整颜色。 Transmission[k][i][][SetID][][Data][Cr]8

您也可以在“PICTURE（画面）”菜单中调整色彩。 Transmission[k][j][][SetID][][Data][Cr] Data红色：00至绿色：64 Ack[j][][SetID][][OK/NG][Data][x]

您也可以在“PICTURE（画面）”菜单中调整清晰度。 Transmission[k][k][][SetID][][Data][Cr] Data最小值：00到最大值：32 Ack[k][][SetID][][OK/NG][Data][x]

11. OSD选择(Command:kl）

► 远程控制时选择开启/关闭OSD（在屏显示）。 Transmission[k][l][][SetID][][Data][Cr] Data00：OSD关闭 01：OSD开启 Ack[l][][SetID][][OK/NG][Data][x]

12. 遥控器锁定模式(Command:km）

► 锁定显示器的前面板控件和遥控器按键。 Transmission[k][m][][SetID][][Data][Cr] Data00：关闭锁定 01：开启锁定 Ack[m][][SetID][][OK/NG][Data][x]

• 如果不在使用遥控器，请使用此模式。 打开或关闭主电源后（即拔掉或插上插头后20至30 秒），外部控制设备锁定会释放。

• 在待机模式下（关定时器或‘ka’、‘mc’命令关闭直流 电源），如果按键锁打开，红外开机键和本地按键

您也可以在“AUDIO（音频）”菜单中调整。 Transmission[k][r][][SetID][][Data][Cr] Data最小值：00到最大值：64 Ack[r][][SetID][][OK/NG][Data][x]

您也可以在“AUDIO（音频）”菜单中调整。 Transmission[k][s][][SetID][][Data][Cr] Data最小值：00到最大值：64 Ack[s][][SetID][][OK/NG][Data][x]

您也可以在“AUDIO（音频）”菜单中调整平衡。 Transmission[k][t][][SetID][][Data][Cr] Data最小值：00到最大值：64 Ack[t][][SetID][][OK/NG][Data][x]

► 调整色温。您也可以在“PICTURE（画面）”菜单中调

► 控制ISM方法。也可在OPTION（选项）菜单中调整 ISMMethod（ISM方法）。 Transmission[j][p][][SetID][][Data][Cr] Data最小值：02：屏幕保护 08：正常 20：刷色 Ack[p][][SetID][][OK/NG][Data][x]

► 调整装置的EQ。 Transmission[j][v][][SetID][][Data][Cr]

第2频段 0 0 0 0 1 1（十进制）

► 减少电视的功耗。也可在PICTURE（画面）菜单中

Transmission[j][q][][SetID][][Data][Cr] Data 00：关闭 01：最小 02：中 03：最大 04：自动（适用于LCD电视或LED电视）/ 智能感应（适用于PDPTV） 05：屏幕关闭

• 此命令的工作方式可能因型号和信号而异。 ► 选择频道为以下物理编号。 Transmission[m][a][][SetID][][Data00][] [Data01][][Data02][Cr]

[Data00][Data01]频道数据 Data 00：高字节频道数据 Data 01：低字节频道数据 -0000~00C7（十进制：0~199） Data02：输入源（模拟） -00：天线电视(ATV) -80：有线电视(CATV)

• 数字天线/有线/卫星 [Data00][Data01]：频道数据 Data 00：高频道数据 Data 01：低频道数据 -0000~270F（十进制：0~9999） Data 02：输入源（数字） -10：天线电视(DTV) -20：天线广播（电台） -90：有线电视(CADTV) -a0：有线广播(CA-Radio)

1.调到模拟天线(PAL)频道10。 SetID=全部=00 Data00和01=频道数据为10=000a Data02=模拟天线电视=00 结果=ma00000a00 2.调到数字天线(DVB-T)频道01。 SetID=全部=00 Data00和01=频道数据为1=0001 Data02=数字天线电视=10 结果=ma00000110

21. 频道（节目）增/跳台(Command:mb）

► 下次要跳过当前频道（节目）。 Transmission[m][b][][SetID][][Data][Cr] Data00：跳台 01：新增 Ack[b][][SetID][][OK/NG][Data][x]

► 发送红外遥控键码。 Transmission[m][c][][SetID][][Data][Cr] 数据 键码-页2。 Ack[c][][SetID][][OK/NG][Data][x]

► 控制panellight。 Transmission[m][g][][SetID][][Data][Cr] 数据最小值：00到最大值：64 Ack[g][][SetID][][OK/NG][Data][x]10

► 选择主画面的输入源。 Transmission[x][b][][SetID][][Data][Cr] Data 00：DTV 11：CATV 01：CADTV 10：ATV 20：AV或AV1 21：AV2 40：Component1 60：RGB 41：Component2 90：HDMI1 92：HDMI3 91：HDMI2 93：HDMI4 Ack[b][][SetID][][OK/NG][Data][x]

► 切换电视的3D模式。 Transmission[x][t][][SetID][][Data00][][Data01] [][Data02][][Data03][Cr]

[Data00]00：3D开 01：3D关 02：3D转2D 03：2D转3D [Data01]00：上下 01：并排 02：校验板 03：帧序列 04：列交错 05：行交错 [Data02]00：右至左 01：左至右 [Data03]3D效果（3D深度）：最小：00-最大：14 （*通过十六进制代码传送）

• [Data02]、[Data03]的作用取决于型号和信号。

• 如果[Data00]为00（3D开），则[Data03]无意

• 如果[Data00]为01（3D关）或02（3D转2D），则 [Data01]、[Data02]和[Data03]无意义。

• 如果[Data00]为03（2D转3D），则[Data01]和 [Data02]无意义。

• 如果[Data00]为00（3D开）或03（2D转3D） ，[Data03]仅在3D模式为手动时有效。

• 广播或视频信号下，所有3D模式选项([Data01])都

► 切换电视的3D选项。 Transmission[x][v][][SetID][][Data00][] [Data01][Cr] [Data00]3D选项 00：调整3D图片 01：3D深度（3D模式仅手动） 02：3D视点 06：3D颜色校正 07：3D声音调节 08：正常图像查看 09：3D模式 [Data01]对于由[Data00]确定的每个3D选项，它有自

1)当 [Data00]为00时 00：右至左 01：左至右 2)当 [Data00]为01、02时 Data 最小：0-最大：14（*通过十六进制代码传

数据值范围(0-20)自动转换视点范围(-10-+10)（具体

*仅当3D模式为手动时，此选项才有效。 3)当 [Data00]为06、07时 00：关 01：开 4)当 [Data00]为08时 00：将经过3D转2D的2D视频转回至3D视频 01：将3D视频转为2D视频，2D转3D的视

*如果不符合转换条件，则将命令视为NG。 5)当[Data00]为09时 00：标准 02：影院 04：手动 01：运动 03：极端 05：自动 Ack[v][][SetID][][OK][Data00][Data01][x] [v][][SetID][][NG][Data00][x]11

► 调整图片位置，并自动将图像抖动降到最低。它只 在RGB(PC)模式中有效。 Transmission[j][u][][SetID][][Data][Cr] Data01：设置 Ack[u][][SetID][][OK/NG][Data][x]
