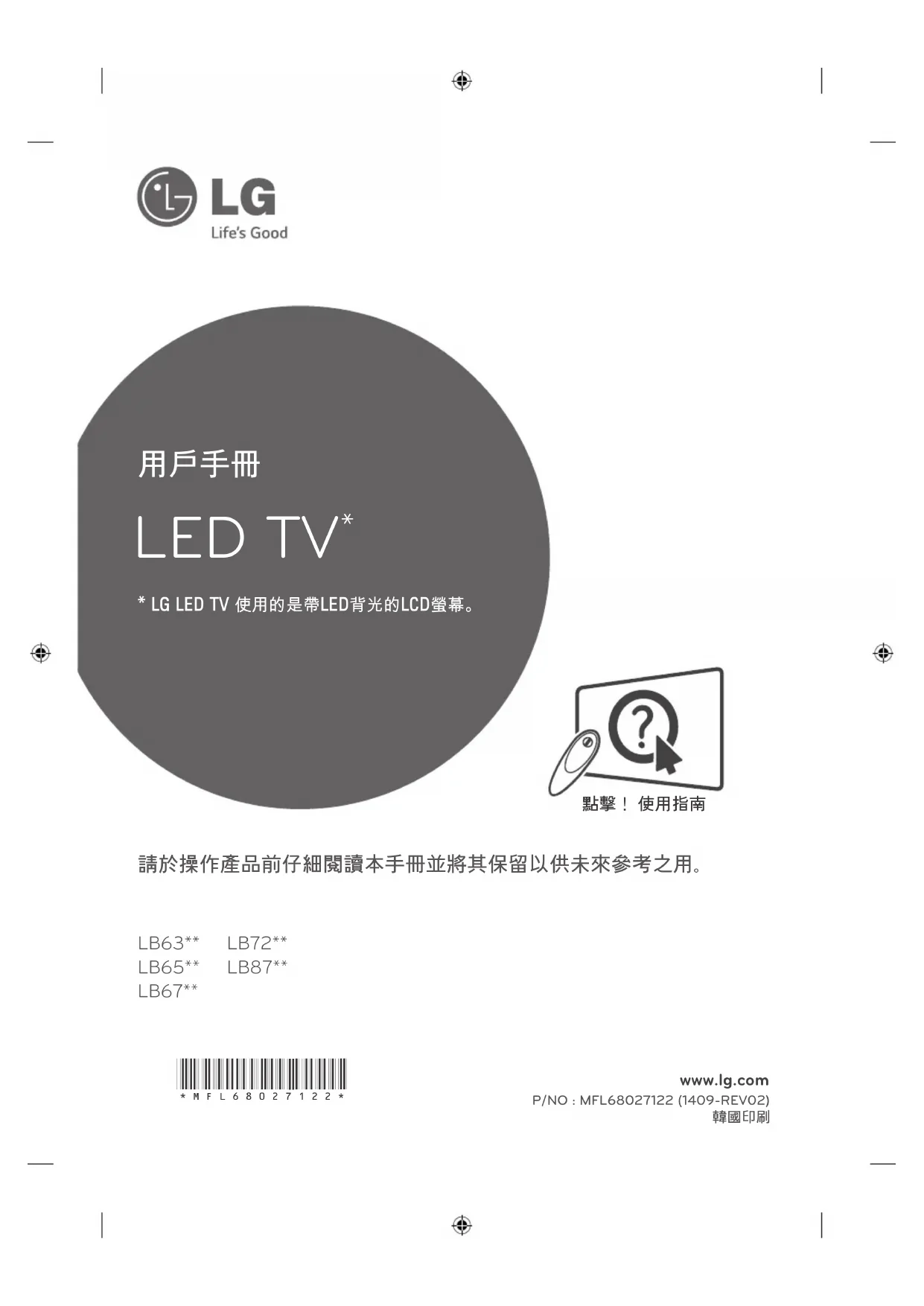

• LG LED TV 使用的是帶LED背光的LCD螢幕。

請於操作產品前仔細閱讀本手冊並將其保留以供未來參考之用。 LB63**LB65**LB67**LB72**LB87**www.lg.comP/NO : MFL68027122 (1409-REV02)

3 授權 3 開放源碼軟件聲明 3 外置控制裝置設置 4 安全指示 10 觀看3D影像（只限3D型號） 11 安裝程序 11 裝配與準備 11 拆掉包裝 14 另外購買 15 部件與按鍵 16 -使用操控桿按鈕 17 抬起與移動電視 18 設定電視 18 -裝上底座 20 -安裝SoundBar支架 22 安裝到桌面 23 安裝在牆上 25 整理纜線 26 使用內置攝影機 26 -準備內置攝影機 27 -內置攝影機的零件名稱 27 -檢查攝影機的拍攝範圍 28 進行連線 28 天線連接 29 HDMI連接 30 DVI至HDMI連接 31 色差連接 32 視頻輸入連接 33 連接耳機 33 音效連接 33 -數碼音頻連接 34 USB連接 34 MHL連線 35 遙控器 36 神奇遙控器 37 登記神奇遙控器 37 如何使用神奇遙控器 37 使用神奇遙控器時的注意事項 38 使用指南 38 維護 38 清潔電視 38 -畫面、邊框、櫥櫃與底座 38 -電源線 39 疑難排解 40 規格

如忽視警告訊息，則有可能引致嚴重受 傷，並導致意外或死亡。

注意事項有助您了解並安全使用產品。請 於使用產品前仔細閱讀注意事項。授權 / 開放源碼軟件聲明 / 外置控制裝置設置

受支援的授權因型號而有所不同。 更多有關授權的詳細資料，請瀏覽 www.lg.com

如要取得產品中包含的 GPL、LGPL、MPL 和其他開放來源授權的來源碼，請瀏覽

除來源碼以外，所有有關授權條款、保養免責聲明及版權聲明都可供下載。 LG Electronics 在 CD-ROM 上提供來源碼並透過向 [e-mail] 發送電子郵件請求以支付涉及 執行此類分銷的費用（例如媒介成本、運輸和處理成本）。 僅於產品購買日期當天起計算三 (3) 年內有

要獲取有關外置控制裝置的設置資訊，請瀏覽 www.lg.com

否則，可能導致火災、觸電、產品不能正常運

確保將電源線連接接地電流。（未有設置安全

確保電源線並無與發熱源（如暖爐）接觸。 這可能會導致火災或觸電危險。

切勿將重物或產品本身置於電源線上。 否則，可能導致火災或觸電。

此有可能引致水分損壞產品內部並導致觸電。5 ENG粵語

於將電視安裝於牆上時，確保不要以電視 背部之電源及信號線懸掛安裝。 此有可能導致火災、觸電。

請將包裝防潮材料或乙烯基包裝物料放置 在兒童無法觸及的地方。 防潮材料為有害物質，不可吞食。 若不小 心吞食，請用力使其吐出，並前往鄰近醫 院就醫。 乙烯基包裝物亦可引起窒息。 請 放置於兒童無法觸及的地方。 Desiccant

切勿讓孩童攀爬於電視上。 否則將導致電視翻倒並引致嚴重受傷。

於廢棄電池時注意以防止孩童吞食。 如小孩不慎吞食電池請尋求醫生協助即時

切勿於輸入端口連接至入牆插座時以任何 金屬物體/導電體（例如金屬筷子/刀具/ 螺絲批）插入電源線插頭及入墻輸入插座 間。 另外，插入牆壁的輸入端口後，請勿 立即接觸電源線。 將可能導致觸電。

請勿於產品附近放置或儲存易燃物品。 可導致因不慎處理易燃物品而引致着火/爆

請勿將金屬物體（例如錢幣、髮夾、筷子 或金屬絲等）或易燃物（如紙張及火柴） 投入產品內部。 請特別格注意兒童安全。 可能導致觸電、發生火災或受傷。 若有異 物掉入產品內，請拔除電源線，並聯絡服

請勿於本產品上噴水，或用易燃物質（苯 或稀釋劑）拭擦。 可導致火災或觸電。6 ENG

請勿撞擊本產品，勿使任何物件掉入本產 品中，不可用物件拋擲屏幕。 可能引致受傷或產品損壞。

不可將產品暴露於滴水或水環境下；不可 於產品上放置任何裝有液體的物件，例如

請於電源線及天線間預留足夠空間以防止 當天線掉落時觸及電源線。

請勿將產品安裝於不穩固的層架或斜面 上。 亦應避免將產品放置於震動或不能安

否則，可能因產品跌落或翻倒而導致受傷 或產品損壞。7 ENG粵語

如將電視安裝於底座上，請採取措施以預 防產品翻倒。否則，將可能導致電視翻倒

如希望將產品安裝於牆上，請於產品背面 安裝VESA標準掛牆介面（選擇性配件）。 於安裝套件以使用掛墻框（選擇性配件） 時請注意固定以防墜落。

於安裝天線時請諮詢認可技師。 此可能引起火災或觸電危險。

建議於觀看電視時保持最少為螢幕對角線 長度2至7倍之距離。 如長時間觀看電視有可能導致視力模糊。

規定使用特定類型電池。 此可能導致遙控器損壞。

請勿將新舊電池混合使用。 此可導致電池過熱及洩漏。

電池不應暴露於高溫的地方。例如，避免 產品暴露於直射陽光下，開放式火爐及電

遙控器信號有可能受陽光或其他強光干 擾。如此情況發生，將室內環境調暗。

請勿以插入或拔除電源插頭方式開啟/關 閉產品。（請勿使用電源插頭作為開關用

確保桌布或窗簾並無妨礙通風口。 否則可能引致火災。8 ENG

請注意於長時間觀看電視期間避免接觸通 風口因其可能散發熱力。 此並不影響產品

請定期檢查設備纜線，如外表受損或變 形，請立即拔除電源，停止使用設備，並 請授權服務商更換受損部份。

保護電源線以防止受到物理性如扭曲、折 彎、緊夾、受到門的擠壓或踩踏或機件受 損。 請加倍留意插頭、入墻插座以及裝置

請勿以手或指甲、鉛筆或鋼筆等尖銳物件 用力按壓面板，或使其刮花。

避免長時間接觸或以手指、握緊螢幕。 如 不遵從將可導致螢幕短暫變形。

請於清洗產品及其組件時先拔除電源並以 軟布拭擦。 使用力度過大將可能導致磨損 或褪色。 請勿以水噴灑或以濕布拭刷。 嚴 禁使用會對產品及其面板構成損壞的化學 品如玻璃清潔劑、汽車或工業增亮劑、磨 光劑或蠟劑、苯、酒精等。 否則，將可能導致火災、觸電或產品損壞 （變形、腐蝕或破裂）。

當裝置連接到交流電入墻插座，即使以開 關關閉裝置，也不會與交流電源斷開。

於移動產品時，確保先將電源關閉。 然 後，拔除電源線、天線纜線及所有連接纜

向合資格服務人員諮詢所有有關維修事 宜。 當產品受到任何形式的損壞時，例如 電源線或插頭損壞，液體濺入或物件落入 裝置中，裝置暴露於雨水或潮濕環境，裝 置不能正常工作，或裝置掉落摔壞，均需

如接觸產品時感覺冰冷，於開啟時可能出 現「跳線」情況。 此為正常情況，產品並無

產品面板乃可提供二百萬至六百萬像素之 高科技顯示產品。 微細黑點及/或高亮彩色 光點（紅色、藍或綠色）可能以每百萬分 一 單位出現於顯示面板上。 此並不代表非 正常運作及並不影響產品之性能及其可靠

於不同位置（左/右/上/下方）觀看時可能感 受到面板不同亮度及顏色顯示。 此現象的出現乃顯示面板的特性。 此與產品 性能無關，並其運作正常。

如影像靜止一段時間，為達至最佳節能效 果，螢幕可能會變得暗淡。只需操控遙控器 或轉換影像，螢幕的亮度便會回愎正常。 長時間顯示靜態影像（例如：廣播頻道標 誌、螢幕功能表、電視遊戲情景）可導致因 螢幕損壞而出現稱為影像殘留的重影現象。 產品保養範圍並不包括影像殘留。 避免於電視螢幕上長時間顯示固定影像（液 晶顯示 2 小時或以上；等離子顯示 1 小時或

並，如於電視上長時間以 4:3 比例觀看，影 像殘留於面板顯示邊緣出現。 此現象亦會於第三方產品出現並不接受更換

「咔嚦」斷裂雜音：於觀看或關閉電視時出現 的斷裂雜聲乃因溫度與濕度而導致塑料的熱 收縮所產生。 此等雜聲於遇熱膨脹之產品較 為常見。 電路嗡聲/面板訊噪：低水平雜音 乃由高速切換電路以產生大量電流令產品運 作時發出。 其因應產品會有所不同。 雜音之產生並不影響產品的性能及可靠性。

請勿在螢幕附近使用高電壓產品（例如： 電 蚊拍）。 可能會導致產品故障。10 ENG

於觀看 3D 內容時，建議於每小時進行 5 - 15 分鐘休息。 長時間觀看 3D 內容可導致 頭痛、眩暈、疲累或眼部疲勞。 對強光敏感或有慢性疾病之人仕

某些用戶於遇上閃光或特定格式的 3D 內容 時可能出現癲癇或其他不良癥狀。

如出現噁心、處於懷孕劑/或患有如癲癇、 心率不正常或血壓問題等慢性疾病，請停 止觀看 3D 影片。

不建議患有立體視覺缺失或立體視覺異常 人仕 觀看 3D 內容。 可能於觀看時出現重影

如患有斜視（視線重疊）、弱視（視力偏 弱）、散光，可能會於感受景深時科能出 現問題及因重影現象而容易導致疲勞。 建 議比一般人仕更多進行休息。

如雙眼視力有所不同，請於觀看 3D 內容前

患有需暫停連續或停止觀看 3D 內容的癥狀

感覺因缺乏睡眠、過度工作或酒精飲用而 引致疲勞時，請勿觀看 3D 內容。

如出現此等癥狀時，停止觀看 3D 內容並進 行足夠休息直至癥狀消退。

如癥狀持續請從速求醫。 癥狀可包括頭 痛、眼球疼痛、眩暈、噁心、心悸、視力 模糊及不適、重影、視力受阻或疲勞。

於觀看 3D 內容時保持最少為螢幕對角線長 度的兩倍距離。 如於觀看 3D 內容期間感覺 不適，請移至距離電視更遠位置。

五歲以下孩童嚴禁使用/光看 3D 內容。

十歲以下孩童可能會因視力尚處於發展階 段而過度反應（例如：嘗試觸摸或跳進螢 幕。 於孩童觀看 3D 內容時需特別注意及額

因孩童眼球較成人為短而導致於 3D 展示時 出現雙目視差。 因此他們於觀看同樣 3D 影 像時需要比成年人較多的立體景深。

十九歲以下的青少年可能對由 3D 內容引起 的光線刺激產生過敏反應。 建議當感到疲 倦時停止長時間觀看 3D 內容。

長者可能比年輕觀眾感受到較少 3D 效果。 請勿坐於少於建議距離位置。 當使用 3D 眼鏡是請注意

確保使用的為 LG 的 3D 眼鏡。 否則，將不 能正常觀看 3D 影片。

請勿使用普通眼鏡、太陽眼鏡或保護鏡而 非 3D 眼鏡。

使用已改造的 3D 眼鏡可導致因適應而產生 之眼部不適或影像變形。

請勿將 3D 眼鏡存放於過高或過低溫度。 將

3D 眼鏡較容易損壞及磨損。 於拭刷鏡片時 應使用清潔的軟布。 請勿以尖銳物體或化 學品清潔/拭擦 3D 眼鏡。11 ENG粵語安裝程序/裝配與準備 y於您電視上顯示的影像可能有異。 y您電視的OSD（熒幕顯示）可能與此手冊中顯示的內容略有不同。 y可用的功能表及選項可能與您使用的輸入來源或產品型號有所不同。 y新功能或將添加至此電視。 y電視可置於備用模式，以減少電源消耗。如果有一段時間不觀看電視，應該關閉電視，這樣能減少電源消耗。 y如果減低影像的亮度等級，使用期間能大大減少消耗的電源，這樣能降低整體的運作成本。 1 開啟包裝並確保所有配件都已提供。2 將底座連接至電視機。3 將外部設備連接至電視機。4 確保網絡連接可用。 只有當網絡連接成功時方可使用電視網絡功能。* 如電視從廠商運出後首次開啟，電視初始化可能需時一分鐘。

檢查產品盒中是否包含以下配件刪除。如果有任何缺失的配件，請聯絡向您出售產品的本地經銷商。本手冊的插圖可能與實際產品和部件有所不同。 y請勿使用任何未經批准部件，以確保安全和產品壽命。 y因使用未經批准物品而造成的任何損壞或傷害並不包括在保修範圍內。 y某些型號在螢幕上附有一層保護薄膜，它是螢幕的一部分，不要將其移除。 y產品隨附的部件視乎型號而可能有所不同。 y本手冊的產品規格或內容或會因產品功能升級而隨時變更，恕不另行通知。 y為了獲得最好的連接效果，HDMI纜線和USB裝置接頭厚度應少於10毫米，寬度應少於18毫米。如果USB纜線或USB記憶卡與您的電視的USB端口尺寸不符，請使用支援USB2.0的延長線。

18 毫米 y使用附有HDMI標誌的獲認證的纜線。 y如您並非使用獲認證的纜線，可能無法於螢幕顯示畫面，或發生連接錯誤。(建議的HDMI纜線類型)

設有Ethernet的高速HDMI™纜線12 ENG

影院 3D 眼鏡 提供的 3D 眼鏡數量可能因應

2 個 (只限 42LB63**, 42LB65**) (請參閱頁 24)

(只限 LB87**) (請參閱頁 31)

(只限 LB87**) (請參閱頁 31, 32)

影院 3D 眼鏡 提供的 3D 眼鏡數量可能因應

2 個 (只限 42LB63**, 42LB65**) (請參閱頁 24)

(只限 LB87**) (請參閱頁 31)

(只限 LB87**) (請參閱頁 31, 32)

4 個、 M4 x L20 (只限 32LB65**) (請參閱頁 18)

(只限 LB63**, LB65**） (請參閱頁 18)

(只限 LB87**) (請參閱頁 19) Sound Bar 支架 (只限 LB87**) (請參閱頁 20)

(只限 LB87**) (請參閱頁 19, 21)14 ENG

另購項目可因改善品質而隨時變更或修改，恕不另行通知。 如要購買這些項目，請聯絡經銷商。 這些裝置僅配合某些型號使用。 AG-F***DP

AG-F*** 影院 3D 眼鏡 AN-MR500

此等裝置的名稱和設計會因功能更新，出廠情況或政策而有所改變。15 ENG粵語

A 類型 : LB63**, LB65**

B 類型 : LB67**, LB72**

1 智能感應 - 視乎環境周圍調整校影像質素及亮度。 2 操控桿按鈕 - 此按鈕位於電視螢幕下方。16 ENG

您可於主功能表選擇選項，以將 LG 標誌燈或電源顯示燈設定為開啟或關閉。(視乎型號而定）

只需按下即可開啟/關閉，或在操控桿按鈕上滑動您的手指即可向上、下、左或右移動，輕鬆操作電視

開啟電源 當電視關閉時，將手指放於操控桿按鈕，並輕按一下然後放手。 關閉電源 當電視開啟時，將手指放於操控桿按鈕，按住幾秒鐘然後放手。

若您將手指放於操控桿按鈕並向左或向右移動，即可調校所需音

若您將手指放於操控桿按鈕並向上或向下移動，即可觀看所需的

當手指置於操控桿按鈕上，並向前/後、左或右滑動時，請注意不要大力按下操控桿。如您大力按 下操控桿按鈕，音量調整及節目捲動操作將不能運作。

當電視開啟時，輕按操控桿按鈕一下。 您可以左或右移動操控桿，調整功能表選項（

關閉 清除畫面所有顯示，返回觀看電視。 輸入 檢查輸入來源。17 ENG粵語

不論任何類型及大小，抬起或移動電視時， 請閱讀下文，確保安全搬運，以防電視刮花或受

建議以包裝箱或連同電視原有的包裝材料移動

移動或抬起電視前，中斷電源線和所有纜線的

握穩電視的頂部和底部。 確保不要握住透明 部分、喇叭或喇叭排孔區域。

搬運電視時，保持電視直立，切勿轉向電 視的側面，或向左方或右方傾斜電視。

請勿過份用力，否則可能導致外框底座屈 曲 / 折彎，會損壞螢幕。

處理電視時，請勿損壞突起的操縱桿按 鈕。18 ENG

A 底座 1 利用電視背面的上方底座鑽孔將底座安裝於 2 利用電視背面的下方連接位將底座安裝於電

M4 x L14 4 個 B 底座 A 底座 1 利用電視背面的上方底座鑽孔將底座安裝於 2 利用電視背面的下方連接位將底座安裝於電 LB63**, LB65** LB67**, LB72**19 ENG粵語

安裝 Sound Bar 支架 LB87**

將底座安裝至電視組合時，電視機螢幕應 面向下方並安放於附有軟墊的枱面或平面 地板上以避免螢幕磨損。

確保螺絲已完全上緊。(如螺絲並未完全 上緊，將可能導致電視於安裝後向前傾

螺絲蓋可防止空隙積聚灰塵及污垢。 (如果安裝在牆壁上）21 ENG粵語

將 Sound Bar 支架安裝至電視組合時，電視 機螢幕應面向下方並安放於附有軟墊的檯 面或平面地板上以避免螢幕磨損。

請確保螺絲已正確插入並穩固旋緊。(如果 沒有穩固旋緊螺絲，電視在安裝後可能會

裝配 Sound Bar 掛牆底座托架後，請勿在握 住 Sound Bar 或掛起 Sound Bar 時調校電視

抬起或移動產品時，請確保有兩位或以上 人士一同抬起產品，並在平面上保持直立 以進行設置。 當有兩個人時，其中一人應 站在產品右邊，而另一人應站在左邊以抬

抬起或移動產品時，請勿握住 Sound Bar。 如您在抬起或移動產品時握住 Sound Bar， Sound Bar 可能受損。

Kensington安全系統 (此功能不是所有型號都適用）

於您電視上顯示的影像可能有異。 Kensington(肯辛通）安全系统連接在電視機的背 面。更多安裝適用信息請參考 Kensington(肯辛 通) 安全系统提供的使用线明线，或者登线 http://www. kensington.com

在電視機和桌子之間連接 Kensington(肯辛通) 安 全系統線纜。以下僅為示意圖，可能與實物不

安裝底座前需反方向轉動 Sound Bar 支架以

1 將電視機抬起並擺放在桌子上，保存機身豎

與牆壁保留最少 10 厘米空間以保持空氣流 10 厘米10 厘米10 厘米10 厘米10 厘米 2 將電源線連接至牆上電源插座。

請勿將電視置於發熱源附近，因此可能引 發火災或其他損害。23 ENG粵語

(此功能不是所有型號都適用） 1 在電視背面插入並擰緊環首螺絲或 固定片和

2 用螺絲將固定片安裝到牆上。 將壁掛支架的位置對準電視背面的環形螺

3 以堅固繩索將環形螺絲及壁掛支架連接。 確保繩索與平面保持水平。

壁掛支架、螺絲及繩索需另行購買。 您可 從本地經銷商取得其他配件。

將選購的掛牆托架小心安裝在電視後方，再將掛 牆托架安裝在與地面垂直的堅固牆壁上。 將電視 安裝在其他建築物料時，請聯絡合資格的人員。 LG 建議應由合資格的專業安裝人員進行掛牆安

建議使用 LG 掛牆托架。 如不使用 LG 掛牆托架，請使用能將裝置穩固於牆 上並有足夠空間連接外部裝置的掛牆托架。 10 厘米10 厘米10 厘米10 厘米24 ENG

使用在 VESA 標準螺絲規格列出的螺絲。

當安裝掛牆底座托架到電視時，將掛牆隔 板插入至電視的掛牆插口，以將電視移至 垂直的角度。(只限 42LB63**, 42LB65**)

先中斷電源線的連接，然後移動或安裝電 視。 否則，將可能導致觸電。

請使用授權 LG 壁掛支架並聯絡當地經銷商

使用符合 VESA 標準的螺絲和壁掛支架。 因 誤用或使用不當配件而造成的任何損壞或 傷害並不包括在保養範圍內。 確保使用符合 VESA 標準的螺絲及掛牆底座托 架。 掛牆底座套件的標準尺寸如下表所述。

於您電視上顯示的影像可能有異。 1 使用纜線固定器聚集並紮起纜線。(視乎型號

2 將纜線整理器安裝在電視上。 (只限 LB63**, 42/47/50/60LB65**, LB67**, LB72**)

請勿緊握纜線固定夾移動電視，否則纜線 固定夾可能破裂並導致受傷及電視損壞。26 ENG

使用內置攝影機前，請先撕除保護膜。 2 您可以使用內建攝影機背面的角度調整桿來

(只限 LB87**) 您可使用電視的內置攝影機進行 Skype 視訊通話

使用內置相機前，必須清楚知道自己在使 用或不正確使用相機時會受到刑事法等相 關國家法律的規定，並可能需要承擔法律

相關法律包括規管處理及傳輸個人資料的 個人資料保護法，以及規管在工作場所及 其他地方使用相機監控的法律。

使用內置相機時，使用者必須取得所攝主 體的同意。請避免在以下情況下使用相

(1) 在一般情況下禁止使用相機的地方使用 相機，如洗手間、儲物室、試身室及保安

(2) 使用相機會導致侵犯私隱。 (3) 使用相機會違反相關規定或法律。27 ENG粵語

1 於遙控器按下 (家用) 按鈕以顯示家用功能

2 選取攝錄機並按下 滾輪 (確認) 按鈕。

如使用動作辨識功能，與攝像機相距的最 佳距離介乎 1.5 至 4.5 米之間。 3 不使用時，請按下內置相機。

此部分中有關連線，主要使用 42LB65** 型號的圖

將不同的外置裝置連接至電視，並切換輸入模式 以選取外置裝置。有關外置裝置連接的詳情，請 參閱個別裝置隨附的手冊。 可用的外置裝置為：HD 接收器、DVD 播放器、 VCR、音效系統、USB 儲存裝置、電腦、遊戲裝

如果您在 DVD 錄影機或 VCR 錄製電視節 目，請確保電視訊號輸入纜線已連接電視及 DVD 錄影機或 VCR。有關錄影的詳情，請參 閱連接裝置隨附的手冊。

於電腦模式，可能產生由解像度、垂直格 式、對比度或亮度引致的雜音。 如出現雜 訊，將電腦輸出變更為其他解像度或將刷 新率變更為其他頻率、或於 PICTURE 功能 表中調整亮度和對比度，直至影像變為清

於電腦模式，部份解像度設定可能未能正 常運作，視乎顯示卡而定。

使用 RF 線 (75 Ω) 將電視連接至牆壁天線插座。 VHF 天線 UHF 天線

如有連接天線，但畫面品質惡劣， 嘗試以正確方向重新對準天線。

支援的數碼電視音效：MPEG、Dolby Digital、Dolby Digital Plus、HE-AAC29 ENG粵語

HDMI 連接 將數碼視訊和音效訊號從外部裝置傳輸至電視。 使用 HDMI 線如下圖所示連接外部裝置與電視。 選擇任何輸入 HDMI 輸入端口進行連接。

支援 SIMPLINK 及 ARC 的外置音效裝置必須 使用 HDMI IN 1 (ARC) 或 HDMI/DVI IN 1 (ARC)

當連接至高速 HDMI 線後，支援 ARC 的外置 音訊裝置將無需額外光學音訊纜線輸出光學 SPDIF 並支援 SIMPLINK 功能。 (只限 LB63**, LB65**, LB67**, LB72**) HDMI DVD / Blu-Ray / 高清收費電視機頂盒 / 高清 STB / 電腦

(只限 LB87**) HDMI DVD / Blu-Ray / 高清收費電視機頂盒 / 高清 STB / 電腦（*不提供）

建立使用備有 HDMI 連接的電視，以取得最

已測試高速 HDMI™ 線可傳送高達 1080p 及 以上的 HD 訊號。

DVI 至 HDMI 連接 將外置裝置的數碼視訊訊號傳輸至電視。 按照所

DVI-HDMI 線連接外置裝置與電視。 要傳輸音效訊號，連接音效纜線。 選擇任何輸入 HDMI 輸入端口進行連接。 任何連連接端口均可使用。 (只限 LB63**, LB65**, LB67**, LB72**)

DVD / Blu-Ray / 高清收費電視機頂盒 / 電腦 / 高清 STB

DVD / Blu-Ray / 高清收費電視機頂盒 / 電腦 / 高清 STB

視乎圖形卡，如果正使用 HDMI 至 DVI 電 纜，DOS 模式可能無法運作。

使用 HDMI/DVI 纜線時，僅支援單一連接。31 ENG粵語

將類比視訊和音頻訊號從外部裝置傳輸至電視。 使用分量纜線如下圖所示連接外部裝置與電視。 (只限 LB63**, LB65**, LB67**, LB72**) AUDIO VIDEO L R

DVD / Blu-Ray / 高清收費電視機頂盒

如纜線安裝不正確，可導致圖像顯示為黑 白或色彩失真。32 ENG

將類比視訊和音頻訊號從外部裝置傳輸至電視。 使用 複合纜線如下圖所示連接外部裝置與電視。 (只限 LB63**, LB65**, LB67**, LB72**) VIDEO MONO

DVD / Blu-Ray / 高清收費電視機頂盒 / VCR

你可以使用可選的外置音頻系統，而不使用內置

將電視的數碼音訊訊號傳輸至外置裝置。 使用光纖音訊纜線連接外置裝置與電視，如下圖

切勿凝視數碼音頻輸出端口。 凝視激光光 束可能對視覺造成損壞。

配備音頻複製保護 (ACP，Audio Copy Protection) 的音頻功能可能阻止數碼音頻輸

將電視的耳機訊號傳輸至外置裝置。 使用耳機連 接外置裝置與電視，如下圖所示。

耳機最大音效輸出：0.627 mW 至 1.334 mW

USB 連接 將 USB 儲存裝置，如 USB 快閃記憶體、外置硬碟 或 USB 記憶卡讀取器連接至電視，然後存取 SmartShare 功能表即可使用各種多媒體檔案。 (USB 3.0 IN) USB 集線器

某些 USB 集線器可能不能運作。 如連接至 USB 集線器的 USB 裝置未能被探測，可直 接將裝置連接至於電視上的 USB 端口。

連接外部電源（如您的 USB 需要電源）。 MHL 連線 手機高清連結 (MHL) 是用於手機與電視間的數碼

IN 4 (MHL) 連接埠以於電視查看手機螢幕。

連接電視與手機時需使用 MHL 傳輸纜線。

於部分支援 MHL 的手機，您可以使用神奇

於以下情況時，從電視移除 MHL 傳輸纜

移動裝置已完全充電並處於備用模式時 從電視移除 MHL 纜線。35 ENG粵語

本手冊的描述基於遙控器的按鍵而定。 請仔細閱讀本手冊並正確使用電視。 如 需安裝電池，打開電池蓋，更換電池 (1.5 V AAA) 時配對電池格內的

籤，然後關上電池蓋。 如要移除電池，以相反步驟執行動作。 (電源) 開啟或關閉電視。 INPUT 檢查輸入來源。 SETTINGS 進入主菜單。

INFO 檢視目前節目及畫面的資訊。(視乎型號而定）

RATIO 新調整圖像的大小。(視乎型號而定） Q. MENU 存取快速功能表。 (使用指南) 參閱使用指南。

GUIDE 顯示節目指南。 Q.VIEW 返回之前檢視的節目。

使用於觀看 3D 影片。(視乎型號而定）

INFO 檢視目前節目及畫面的資訊。(視乎型號而定） MUTE

ꕌPꕍ 捲動已儲存的節目。 PAGE 移至上一屏幕或下一屏幕。 RECENT 顯示歷史記錄。 SMART 進入家用功能表。 MY APPS 顯示應用程式清單。 導航按鍵 (上/下/左/右） 滾動閱覽菜單或選項。

選擇菜單或選項並確認輸入。 BACK 返回至上一層。 LIVE MENU 顯示推薦、節目、搜尋及錄影清單。 EXIT 清除所有畫面顯示並返回電視檢視。 顏色按鈕 訪問某些菜單中的特殊功能。

此等按鍵用於電視文字廣播。(視乎型號而定） SLEEP

控制特級內容、置數碼錄影功能 或 SmartShare

功能表或 SIMPLINK 兼容裝置（USB 或 SIMPLINK 或 置數碼錄影功能)。

REC 開始錄製及顯示錄製菜單。(僅限置數碼錄影功能支援型號） SUBTITLE 在數碼模式調用所需字幕。 AD/ 按下 AD 按鈕，將啟用音效說明功能。

TV/RAD 選擇收音機、電視和數碼電視節目。

請勿混合使用新舊電池，否則遙控器可能受損。

某些遙控器按鍵於某些國家的類比模式電視有可能不能運作。 確保將遙控器指向電視的遙控器感應器。 (只限 LB63**, LB65**)

並非所有型號均包含此項目。 當顯示“神奇遙控器電池電量低，請更換電池。”的訊息時，請更換電池。更換電池 的步驟：打開神奇遙控器後蓋，按照電池盒內部標示所示的正負極相匹配更換電池 (1. 5V AA)，合上電池後蓋。 確保將遙控器指向電視機上的神奇遙控器感應器。 欲拆卸電池，請按照相反步驟進行。

請勿混合使用新舊電池，否則遙控器可能受損。

某些遙控器按鍵於某些國家的類比模式電視有可能不能運作。 (只限 LB67**, LB72**, LB87**)

或 按鈕時同時使用游標，游 標將於螢幕消失，神奇遙控器 將以一般遙控器運作。如要再 次於螢幕上顯示游標，向左及

/ INPUT 按鈕將顯示功 能表，讓您選取已連接至電視的

功能。 (視乎型號而定）37 ENG粵語

語音辨識 (視乎型號而定） 使用語音辨識功能時需要網絡連接。 1 按下語音辨識按鈕。 2 在語音顯示視窗顯示於電視螢幕左側時說

辨識率可能視乎用戶的特徵（聲音、發 音、語調和速度）及環境（噪音和電視

MY APPS 如要使用神奇遙控器，首先與電視

2 將神奇遙控器指向電視，然後 按遙控器上的滾輪 (確認)。

如電視無法註冊神奇遙控器， 請關閉電視然後重新開啟，再

同時按住 (返回) 及 (家用) 按 鈕 5 秒，以取消神奇遙控器與電視

(離開至現場) 按鈕將 讓您取消並立即重新註冊神奇

當您轉動滾輪按鈕時將顯示 游標。(視乎型號而定）

如於一段時間內沒有使用游 標或將神奇遙控器放於平面

如果游標無法順暢反應，您 可以將游標移至螢幕邊緣以

由於擁有額外功能，神奇遙 控器比普通遙控器更快耗盡

請在通訊距離上限（10 米）內使用神奇遙 控器。 如在此距離外使用神奇遙控器，或 期間有物件阻擋，可能導致通訊故障。

附近的裝置可能會導致通訊故障。電子裝 置如微波爐或無線 LAN 產品可能造成干 擾，因這些裝置使用的頻寬與神奇遙控器 相同 (2.4 GHz)。

因適用無線裝置可能存在電波干擾，製造 商與安裝人員不提供與人身安全有關之服

建議將接入點 (AP) 置於電視 1 米以外的範 圍。如 AP 安裝於少於 1 米的範圍內，神奇 遙控器可能因頻率干擾而無法正常操作。38 ENG

使用指南令您可更容易進入詳細電視資訊。1 按 (家用) 按鍵進入 「家用」菜單。2 選擇使用指南並按 滾輪 (確定) 鍵。

y您亦可按壓於遙控中的 (使用指南) 以進入使用指南。(只限 LB63**, LB65**)

定期清潔電視，以保持最佳效能並延長產品壽

y確保先關閉電源並中斷電源線及所有其他纜線的連接。 y長時間不觀看或使用電視時，從牆上插頭中斷電源線的連接，以防閃電或電源激增而可能造成的損毀。 畫面、邊框、櫥櫃與底座 y要移除灰塵或輕微污漬，用清潔的乾軟布擦拭表面。 y如要清除較大的污漬，使用沾溼清水或稀釋溫和洗滌劑的軟布擦拭表面。 然後立即使用乾布擦拭。 y避免時常點按畫面，否則會導致畫面受 y請勿使用指甲或尖銳物件推動、磨擦或擊打畫面表面，否則可能導致刮痕及畫面扭 y請勿使用任何化學物質，否則可能導致產 y請勿在表面上噴上液體。 如果水滲進電視，可能導致火災、觸電或出現故障。 定期清除電源線上積聚的灰塵。39 ENG粵語

請檢查產品上的遙控器感應器，然後再試一次。

請檢查產品和遙控器之間是否有任何障礙物。

請連接其他產品，確認牆上插頭是否有問題。

在定時設定中檢查睡眠時間設定或定時器電源開啟功能是否已啟

如果在電視開機時沒有訊號，15 分鐘後若無任何動作，

連接至電腦 (HDMI/DVI) 時顯示「No signal」或「Invalid Format」。

在開啟電視的情況下重新啟動電腦。40 ENG

因國家使用之波段頻道有所不同，用戶無法更改或調校操作頻率，並本產品乃根據當地頻率使用表

安裝及操作此裝置時，您應與其保持最少 20 厘米距離。此句適用於對用戶環境考慮的一般陳述。41 ENG粵語

產品規格可因產品功能升級變更而不另行通知。 關於電源供應及耗電量，參閱於產品上的標籤。

42LB63** 47LB63** 32LB65** 42LB6310-CC 47LB6310-CC 32LB6500-CA 尺寸（寬 x 高 x 深）

42LB65** 47LB65** 50LB65** 42LB6500-CA 47LB6500-CA 50LB6500-CA 尺寸（寬 x 高 x 深）

60LB65** 42LB67** 47LB67** 60LB6500-CA 42LB6700-CB 47LB6700-CB 尺寸（寬 x 高 x 深）

操作溫度 0 °C ~ 40 °C 操作濕度 低於 80% 儲存溫度 -20°C ~ 60 °C 儲存濕度 低於 85%

電視制式 DTMB PAL D/K、PAL I、NTSC M 節目範圍 DTMB：21 ~ 69

AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz記下電視的型號和序列號。 參考後蓋上的標籤，當您要求任何服務 時將此資訊告之經銷商。

操作產品前，請仔細閱讀本手冊，並保留作日後參考之用。 www.lg.com2 yue

03 音量- R/C鍵 61 藍 R/C鍵 06 >（箭嘴鍵/向右鍵） R/C鍵 63 黃 R/C鍵 07 >（箭嘴鍵/向左鍵） R/C鍵 71 綠 R/C鍵 08 電源 R/C鍵 72 紅 R/C鍵 09 靜音 R/C鍵 79 比例/畫面比例 R/C鍵 0B 輸入 R/C鍵 91 AD（音效說明） R/C鍵 0E 睡眠 R/C鍵 7A 使用指南 R/C鍵 0F TV、TV/RAD R/C鍵 7C Smart/主頁 R/C鍵 10-19 *數字鍵0-9 R/C鍵 7E SIMPLINK R/C鍵 1A Q.View/回放 R/C鍵 8E ►►（快進） R/C鍵 1E FAV（我的最愛頻道） R/C鍵 8F ◄◄（後退） R/C鍵 20 文字(Teletext) R/C鍵 AA 資訊 R/C鍵 21 T.選項（Teletext選項） R/C鍵 AB 節目指南 R/C鍵 28 返回（返回） R/C鍵 B0 ►（播放） R/C鍵 30 AV（音訊/視訊）模式 R/C鍵 B1 ꕗ（停上/FileList) R/C鍵 39 字幕/字幕 R/C鍵 BA ꕘ（靜止/慢速播放/暫

R/C鍵 BB 英式足球 R/C鍵 41 V（箭嘴鍵/向下游標） R/C鍵 BD ꔄ（錄製） R/C鍵 42 我的應用程式 R/C鍵 DC 3D R/C鍵 43 選單/設定 R/C鍵 99 自動設定 R/C鍵 44 確定/輸入 R/C鍵 9F 應用程式/* R/C鍵 45 Q.Menu R/C鍵

• 按鍵編碼4C(0x4C)適用於使用主頻道/副頻道的ATSC/ISDB型號。 (適用於南韓、日本、北美和拉丁美洲，哥倫比亞型號除外）3 yue英文

• 於您電視上顯示的影像可能有異。將USB連接至序列轉換器/將RS-232C輸入插頭連接至外置控制裝置（如電腦或A/V控制系統），從而於外部控制本產品的功能。注意：電視控制連接埠的類型可能因型號系列而有所不同。* 請留意，並非所有型號均支援此類型連接。* 纜線並無提供。 使用USB線將USB連接至序列轉換器 USB類型 USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132
• LGTV支援將PL2303晶片型（供應商ID：0x0557，產品ID：0x2008)USB連接至並非由LG製造或提供的序列轉換器。• 您可於售賣IT支援專業配件的電腦用品店購買。 RS232C配以RS-232C線 DE9（D-Sub9針）類型• 您需要購買連接電腦及電視的RS-232C（DE9，D-Sub9針母頭換母頭）換RS-232C纜線，其於手冊中有詳細說明。　 USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132 連接介面可能與您的電視有所不同。4 yue

外置控制裝置設置手機插孔類型• 您需要購買連接PC電腦及電視的耳機插頭換RS-232纜線，其於手冊中有詳細說明。* 其他型號，請連接至USB連接埠。* 連接介面可能與您的電視有所不同。

客戶電腦 RS-232C設定 3-線設定（非標準）

電腦 電視RXD 2 2 TXDTXD 3 1 RXDGND 5 3 GND

RXD 3 2 TXDTXD 2 1 RXDGND 5 3 GNDD-Sub9 電話RS-232C（序列連接埠）SetID有關設定ID號碼，請參閱第6頁的「實際數據對應」。頁61. 按SETTINGS以存取主功能表。2. 按下方向鍵移到(*一般→關於這電視或設定)並按OK。3. 按導覽鍵以捲動至SETID然後按OK。4. 向左或右捲動以選擇已設定的ID號然後選擇CLOSE。可調整範圍為1-99。5. 完成後，按下EXIT。(因應型號而定）5 yue英文

j q 00至05 06.對比 k g 00至64 20.調頻指令 m a (頁9) 07.亮度 k h 00至64 21.頻道

m g 00至64 10.銳利度 k k 00至32 24.輸入選擇

x b (頁11) 11.OSD選擇 k l 00至01 25.3D（僅限 3D型號） x t (頁11) 12.遙控鎖定

x v (頁11) 13.高音 k r 00至64 27.自動設定 j u (頁12) 14.低音 k s 00至64 *注意：播放或錄製媒體期間，所有除電源(ka)及按鍵(mc)外的指令將不能運作並作為NG處理。 利用RS232C纜線，電視可在電源開啟或關閉的狀態下執行「ka指令」。但使用USB至序列轉換纜 線，指令只會在電視開啟的情況下運作。6 yue

[Command1][Command2][][SetID][][Data][Cr] [Command1] : 第一指令以控制電視。（j、k、m或x） [Command2] : 第二指令以控制電視。 [SetID] : 您可調整[SetID]以於選項功能表選擇所需顯示器ID號。 電視的可調整範圍為1-99。如[SetID]選擇為「0」，則可控制所有已連接的設定。 *[SetID]於功能表上的標示為十位元（1至99）並於傳送/接收協定以十六位元（0x00至 0x63）顯示。 [DATA] : 以傳送指令數據（十六位元）。傳送「FF」以讀取指令狀態。 [Cr] : 返回指令-ASCII碼「0x0D」 [] : 空格–ASCII碼「0x20」 確定(OK)確認訊息 [Command2][][SetID][][OK][Data][x]

• 該設定會於接收正常數據時因應此格式傳送ACK（確認訊息）。此時，如數據處於數據讀取模式，即代表 顯示狀況數據。如數據處於數據讀取模式，它將返回電腦的數據。

• 電視接收異常數據或通訊出現錯誤時， 將會根據此格式傳送ACK（確認訊息）。 數據00：不合法編碼 實際數據對應（十六位元b 十進位元）

• 以十六進制輸入[data]時，請參照以下換算表。

• 頻道調校(ma)指令使用兩字節十六進制值([data])以選取頻道編號。 00：步驟0 32：步驟50（SetID50） FE：步驟254 01：步驟1（SetID1） 33：步驟51（SetID51） FF：步驟255

0F：步驟15（SetID15） C7：步驟199 270E：步驟9998 10：步驟16（SetID16） C8：步驟200 270F：步驟9999

► 要控制電視機的電源*開啟或關閉。 Transmission[k][a][][SetID][][Data][Cr] 數據00:關閉電源 01：*開啟電源 Ack[a][][SetID][][OK/NG][Data][x] ► 要顯示電視的電源開啟或*關閉 Transmission[k][a][][SetID][][Data][Cr] Ack[a][][SetID][][OK][Data][x]

• 同樣地，如果其他功能根據此格式傳送「FF」數據，通 知反饋展示每個功能的狀態。

► 以調整畫面格式。（主影像格式） 您亦可於Q.MENU或影像功能表中使用畫面比例調

Transmission[k][c][][SetID][][Data][Cr] 數據01：正常畫面(4:3) 02：寬畫面 (16:9) 04：縮放 05：縮放2

07：14:9 （歐洲、哥倫比亞、中東、亞 洲（除南韓及日本以外）） 09：*點對點掃描 0B：寬螢幕

• 使用電腦輸入，您可選擇16:9或4:3螢幕畫面比

• 於數碼電視/HDMI/量化（高清）模式中，點對點

• 寬螢幕模式運作可能因應型號而有所不同，其支 援所有數碼電視及部分ATV、AV。

03. 畫面靜音(Command:kd)

► 選擇畫面靜音開啟/關閉。 Transmission[k][d][][SetID][][Data][Cr] 數據 00：畫面靜音關閉（影像開啟）

01：畫面靜音開啟（影像關閉） 10：視訊靜音開啟 Ack[d][][SetID][][OK/NG][Data][x]

• 若只開啟視訊靜音，電視將顯示螢幕上顯示(OSD)。 但若開啟畫面靜音，電視將不會顯示OSD。

► 控制靜音開啟/關閉。 您亦可以利用遙控上的靜音鍵調整靜音功能。 Transmission[k][e][][SetID][][Data][Cr] 數據00：音量靜音開啟（音量關閉） 01：音量靜音關閉（音量開啟） Ack[e][][SetID][][OK/NG][Data][x]

您亦可以利用遙控器上的音量鍵調整音量。 Transmission[k][f][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[f][][SetID][][OK/NG][Data][x]

您亦可在影像功能表調整對比。 Transmission[k][g][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[g][][SetID][][OK/NG][Data][x]

您亦可在影像功能表調整亮度。 Transmission[k][h][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[h][][SetID][][OK/NG][Data][x]

您亦可在影像功能表調整色彩。 Transmission[k][i][][SetID][][Data][Cr]8 yue

您亦可在影像功能表調整色調。 Transmission[k][j][][SetID][][Data][Cr] 數據紅：00至綠：64 Ack[j][][SetID][][OK/NG][Data][x]

您亦可在影像功能表調整銳利度。 Transmission[k][k][][SetID][][Data][Cr] 數據最小:00至最大：32 Ack[k][][SetID][][OK/NG][Data][x]

11. OSD選擇(Command:kl)

► 於遙距控制時選擇OSD（螢幕上顯示）開啟/關閉。 Transmission[k][l][][SetID][][Data][Cr] 數據00:關閉OSD 01：開啟OSD Ack[l][][SetID][][OK/NG][Data][x]

12. 遙控器鎖定模式(Command:km)

► 鎖定於顯示器及遙控器上前置面板的控制。 Transmission[k][m][][SetID][][Data][Cr] 數據00:關閉鎖定 01：啟動鎖定 Ack[m][][SetID][][OK/NG][Data][x]

• 如您不使用遙控器，可使用此模式。 當主電源關閉及開啟（拔除及插入插頭，20至30秒 後），外置控制鎖定將會解除。

• 在備用模式中（以關閉計時器或「ka」、「mc」指令關閉 DC），並如果開啟按鍵鎖，按IR或本地按鍵的電源

您可在音訊功能表調整高音。 Transmission[k][r][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[r][][SetID][][OK/NG][Data][x]

您可在音訊功能表調整低音。 Transmission[k][s][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[s][][SetID][][OK/NG][Data][x]

您可在音訊功能表調整平衡。 Transmission[k][t][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[t][][SetID][][OK/NG][Data][x]

► 調整色溫。您亦可於影像功能表調整色溫。 Transmission[x][u][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[u][][SetID][][OK/NG][Data][x]

► 控制殘影控制模式。您亦可於選項功能表調整殘影

20（十進位元） 確認訊息[v][][SetID][][OK/NG][Data][x] *因應型號而定，並當聲音模式為EQ可調整數值時可

► 以減低電視的耗電量。您亦可於影像功能表調整智

00：關閉 01：最低 02：中等 03：最高 04：自動（適用於LCD電視/LED電視） 智能感應模式（適用於PDP電視） 05：關閉畫面

• 適用於歐洲、中東、哥倫比亞、亞洲（除南韓及

► 根據具體頻道編號以選擇頻道。 Transmission[m][a][][SetID][][Data00][] [Data01][][Data02][Cr]

• 類比地面訊號接收/有線 [Data00][Data01]頻道數據 數據 00 : 高位元頻道數據 Data 01 : 低位元頻道數據 -0000~00C7（十進位元：0~199） 數據02： 輸入來源（類比） -00：地面訊號接收電視(ATV) -80：有線電視(CATV)

• 數碼地面訊號接收/有線/衛星 [Data00][Data01]：頻道數據 數據 00：高頻道數據 數據 01：低頻道數據 -0000~270F（十位元：0~9999） 數據 02：輸入來源（數碼） -10：地面訊號接收電視（數碼電視） -20：地面訊號接收電台（電台） -40：衛星電視（衛星數碼電視） -50：衛星電台（衛星電台） -90：有線電視（有線電視） -a0：有線電台（有線電台）

1.調校至類比地面訊號接收(PAL)頻道10。 SetID=全部=00 數據00&01=頻道數據為10=000a 數據02=類比地面訊號接收電視=00 結果=ma00000a00 2.調校至類比地面訊號接收(DVB-T)頻道01。 SetID=全部=00 數據00&01=頻道數據為1=0001 數據02=類比地面訊號接收電視=10 結果=ma00000110 3.調校至衛星(DVB-S)頻道1000。 SetID=全部=00 數據00&01=頻道數據為1000=03E8 數據02=數碼衛星電視=40 結果=ma0003E840 Ack[a][][SetID][][OK][Data00][Data01] [Data02][x][a][][SetID][][NG][Data00][x]

• 適用於南韓、北美/拉丁美洲（除哥倫比亞以外）

► 將頻道調至以下具體頻道/主頻道/副頻道號碼。 Transmission[m][a][][0][][Data00][][Data01] [][Data02][][Data03][][Data04][][Data05][Cr] 數碼頻道分為具體頻道號碼、主要、及次要頻道號 碼。具體頻道號碼為實際數碼頻道，主頻道號碼為該 頻道的對應號碼，而次要頻道號碼為副頻道的號碼。 由於ATSC調諧器會自動從主/次編號映射頻道，於數 碼發送指令時無需實際編號。

• 類比地面訊號接收/有線 數據 00 ：具體頻道號碼 -地面訊號接收(ATV)：（十進位元：2~69）

-有線(CATV)：01、0E~7D（十進位元：1,14~125）

[Data01~04]：主頻道/副頻道號碼 數據 01&02：xx（任何） 數據 03&04：xx（任何） 數據 05：輸入來源（類比） -00：地面訊號接收電視(ATV) -01：有線電視(CATV)

• 數碼地面訊號接收/有線 數據 00：xx（任何） [Data01][Data02]：主頻道號碼 數據 01：高位元頻道數據 數據 02：低位元頻道數據 -0001~270F（十位元：1~9999） [Data03][Data04]：副頻道號碼 數據 03：高位元頻道數據 數據 04：低位元頻道數據 數據 05：輸入來源（數碼） -02：地面電視(DTV)–使用實際頻道編號 -06：有線電視(CADTV)–使用實際頻道編號10 yue

-22：地面電視(DTV)–不使用實際頻道編號 -26：有線電視(CADTV)–不使用實際頻道編號 -46:有線電視(CADTV)–僅使用主頻道編號（一部

兩字節可用於各個主及次頻道數據，但通常只單獨使 用低字節（高字節為0）。

1.調頻至類比有線(NTSC)頻道35。 SetID=全部=00 數據00=頻道數據為35=23 數據01&02=並無主頻道=0000 數據03&04=並無副頻道=0000 數據05=類比地面訊號接收有線電視=01 總計=ma00230000000001 2.調頻至數碼地面訊號接收(ATSC)頻道30-3。 SetID=全部=00 數據00=具體頻道號碼=00 數據01&02=主頻道號碼為30=001E 數據03&04=副頻道號碼為3=0003 數據05=數碼地面訊號接收電視=22 總計=ma0000001E000322 Ack[a][][SetID][][OK][Data00][Data01] [Data02][Data03][Data04][Data05] [x][a][][SetID][][NG][Data00][x]

► 將頻道調至以下具體頻道/主頻道/副頻道號碼。 Transmission[m][a][][0][][Data00][][Data01] [][Data02][][Data03][][Data04][][Data05][Cr]

• 數碼地面訊號接收/衛星 數據00：xx（任何） [Data01][Data02]：主頻道號碼 數據01：高位元頻道數據 數據02：低位元頻道數據 -0001~270F（十位元：1~9999） [Data03][Data04]:副頻道/支線頻道號碼

數據03：高位元頻道數據 數據04：低位元頻道數據 數據05：輸入來源（適用於日本的數碼/衛星頻道） -02：地面訊號接收電視（數碼電視） -07：BS（衛星廣播頻道） -08：CS1（衛星通訊頻道1） -09：CS2（衛星通訊頻道2）

SetID=全部=00 數據00=具體頻道號碼=00 數據01&02=主頻道號碼為17=0011 數據03&04=副頻道/支線頻道號碼為1=0001 數據05=數碼地面訊號接收電視=02 總計=ma00000011000102 2.調至BS(ISDB-BS)頻道30。 SetID=全部=00 數據00=具體頻道號碼=00 數據01&02=主頻道號碼為30=001E 數據03&04=任何=0000 數據05=數碼BS電視=07 總計=ma0000001E000007

• 此功能根據型號而有所不同。 Ack[a][][SetID][][OK][Data00][Data01] [Data02][Data03][Data04][Data05] [x][a][][SetID][][NG][Data00][x]

21. 頻道（節目）新增/刪除（略過）(Command:mb)

► 要於下一次略過目前頻道（節目）。 Transmission[m][b][][SetID][][Data][Cr] Data00：刪除(ATSC,ISDB)/略過(DVB) 01：新增 Ack[b][][SetID][][OK/NG][Data][x]

• 設定已儲存的頻道狀態，以刪除(ATSC,ISDB)/略過 (DVB)或新增。

► 傳送IR遙距按鍵編碼。 Transmission[m][c][][SetID][][Data][Cr] Data 按鍵編碼-頁2. Ack[c][][SetID][][OK/NG][Data][x]

► 為主畫面選擇輸入來源。 Transmission[x][b][][SetID][][Data][Cr]

00：DTV 02：衛星DTV ISDB-BS（日本） 03：ISDB-CS1（日本） 04：ISDB-CS2（日本） 11：CATV 01：CADTV 10：ATV 20：AV或AV1 21：AV2 40：色差1 60：RGB 41：色差2 90：HDMI1 92：HDMI3 91：HDMI2 93：HDMI4 Ack[b][][SetID][][OK/NG][Data][x]

► 為電視更改3D模式。 Transmission[x][t][][SetID][][Data00][][Data01] [][Data02][][Data03][Cr]

[Data00]00：3D開 01:3D關 02：從3D至2D 03：從2D至3D [Data01]00：頂部及底部 01：並排 02：棋盤 03：幀序列 04：直列交錯 05：橫排交錯 [Data02]00：從右至左 01：從左至右 [Data03]3D效果（3D景深）：最少：00-最大：14

• [Data02],[Data03]功能視乎型號和訊號。

• 如[Data00]為00(開啟3D模式)，則[Data03]為無

• 如[Data00]為01(關閉3D模式)或02(從3D至2D） ，則[Data01]、[Data02]和[Data03]為無意義。

• 如[Data00]為03(從2D至3D），[Data01]及 [Data02]為無意義。

• 如[Data00]為00(3D開啟）或03(2D轉為3D） ，[Data03]只會在3D模式(類型)只限手動控制時運

• 根據廣播/視訊訊號，所有3D模式選項([Data01])可

26. 3D延伸(Command:xv)（只限3D型號）

► 為電視更改3D模式。 Transmission[x][v][][SetID][][Data00][] [Data01][Cr] [Data00]3D選項 00：3D圖像糾正 01：3D景深（3D模式只限手動控制） 02：3D視點 06：3D色彩校正 07：3D聲音調變 08：一般影像檢視 09：3D模式（類型） [Data01]每種3D模式的個別範圍由[Data00]取決。 1)當 [Data00]為00時 00：由右至左 01：由左至右 2)當 [Data00]為01、02時 數據 最小：0-最大：14（*以十六位元編碼傳送） 數據值範圍(0-20)自動轉換視點範圍(-10-+10)（因

*此選項會在3D模式（類型）只限手動控制時運作。 3)當 [Data00]為06、07時 00：關 01：開 4)當 [Data00]為08時 00：由從3D至2D轉換的2D視訊回復至3D視訊 01：除2D至3D影片外，將3D影片轉換至 2D影片 *如未能符合轉換條件，指令會以NG執行。 5)當[Data00]為09時 00：標準 02：劇院 04：手動 01：運動 03：極致 05：自動 Ack[v][][SetID][][OK][Data00][Data01][x] [v][][SetID][][NG][Data00][x]12 yue

► 自動調整影像位置及減少畫面震動。僅可在RGB
