Kube 15 MIE - 低音炮 KEF - 免费用户手册

用户手册 Kube 15 MIE KEF

CHI-T 感謝您購買Kube。 我們相信Kube 將會帶給您可靠的高性能音質。 安裝Kube 之前， 請仔細閱讀本手冊。

11. 带有smartConnect功能的LFE/线性RCA输入

11. 帶有smartConnect功能的LFE/線性RCA輸入

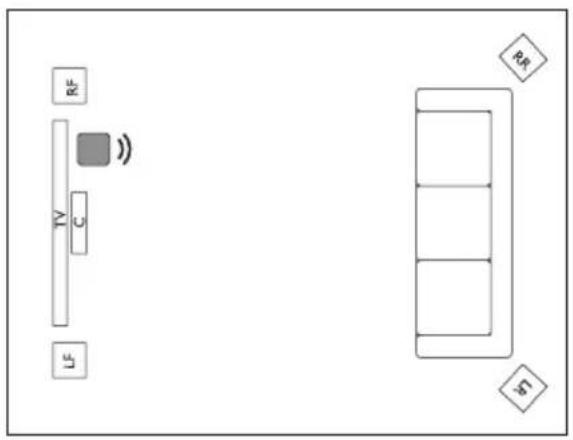

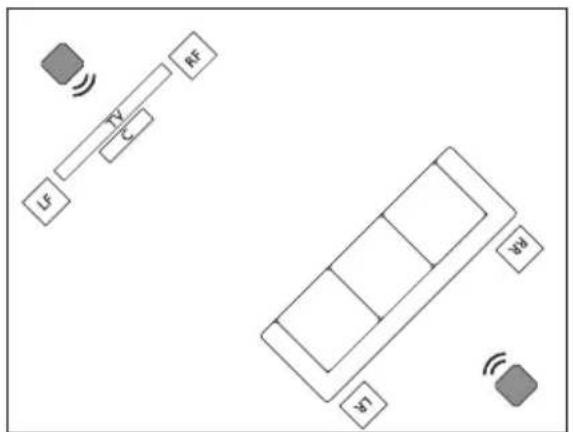

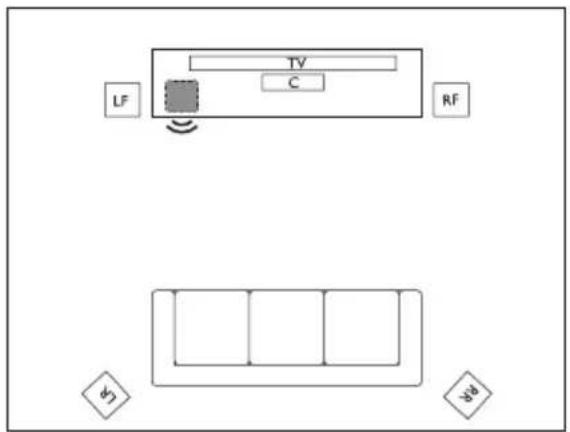

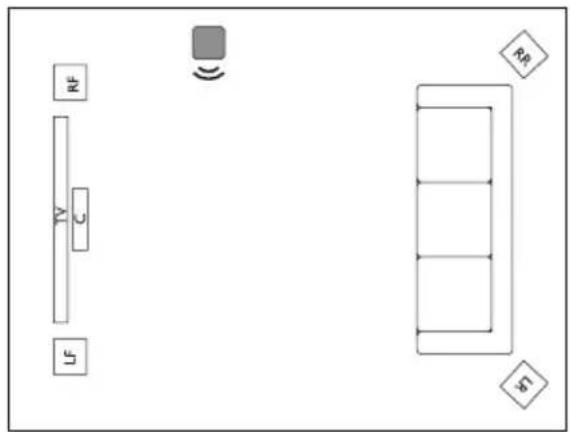

CHI-T 由於 KEF Kube 低音炮是正面發聲的，因此它們可以放置在牆邊、角落甚至嵌入牆壁和櫥櫃中。 請注意，雖然低音炮幾乎可以放置在房間的任何地方，但嘗試不同的位置非常重要。 如果打算在多個聽音位置的房間使用低音炮，則 KEF 強烈建議使用多個低音炮，以在整個房間內創建更一致的

CHI-T 連接到前置放大器或接收器的 12V 輸入 KR 󽉳󻜛󼋟󽉳󾖴󻍿󻀃󾖴󻜛󼁋󻧳󼓇󼓴󻖔󼌿󾖴󼍟󺨟

分频点控制可以改变该超低音扬声器滤去频率的上限。它的范围为 40Hz~140Hz, 比 例为每八度音阶 24dB。可以通过调节分频点达到主/卫星扬声器与超低音扬声器的

顺时针旋转增加滤去的频率；逆时针旋转减少滤去的频率。 复合输出 超低音音箱输出 卫星音箱输出

2. 分频点太低 - 使復合回响有低陷。

3. 分频点太高 - 使復合回响有峰起。

如果在家庭影院中使用低音炮作为 LFE (.1) 声道，或在 AV 接收器、前置放大器、主动 音箱系统或类似设备中设置了低音管理/分频器，则应使用 LFE 模式。 Manual controls DE Manuelle Einstellungen FR Reglages manuels ES Controles manuales JA 手動による設定 CHI-S 手动调节 CHI-T 手動調節 KR 수동 컨트롤19 CHI-T

分頻點控制可以改變該超低音揚聲器濾去頻率的上限。它的范圍為 40Hz~140Hz, 比例為每八度音階 24dB。可以通過調節分頻點達到主/衛星揚聲器與超低音揚聲器

順時針旋轉增加濾去的頻率；逆時針旋轉減少濾去的頻率。 復合輸出 超低音音箱輸出 衛星音箱輸出

2. 分頻點太低 - 使復合回響有低陷。

3. 分頻點太高 - 使復合回響有峰起。

如果在家庭影院中使用低音炮作為 LFE (.1) 声道，或在 AV 接收器、前置放大器、 主動音箱系統或類似設備中設置了低音管理/分頻器，則應使用 LFE 模式。

音量控制调节超低音扬声器相对于卫星扬声器或放大器的扬声器输出音量。顺时针 旋转增加音量，逆时针旋转减小音量。 CHI-T

音量控制調節超低音揚聲器相對于衛星揚聲器或放大器的揚聲器輸出音量。順時針 旋轉增加音量，逆時針旋轉減小音量。

相位调整旋钮通常置于“0º”的位置，但是若置于“180º”的位置，有时能获得更多的输 出电平，尤其是该超低音扬声器距离卫星扬声器很远时。 CHI-T

相位調整旋鈕通常置于“0º”的位置，但是若置于“180º”的位置，有時能獲得更多的輸 出電平，尤其是該超低音揚聲器距離衛星揚聲器很遠時。

有三种电源模式。要在这些模式之间切换，请使用位于低音炮背面面板上的选择器开 关。请注意，功耗可能会有所不同。

它可以让低音炮在检测到音频信号时自动开机。为了节省电力，在20分钟的不活动 后，低音炮将关闭电源。如果您将低音炮与KEF W2平台扬声器一起使用，可以通过在 KEF Connect应用程序中启用“强制低音炮唤醒”功能同时打开和关闭两个设备。

在此模式下，Kube将始终开启，不会进入待机状态。要关闭低音炮，请使用主电源开

12V 当Kube的12V触发输入与兼容放大器或接收器的12V触发输出相连接时使用。当已 连接的设备打开时，Kube也会自动开启。 Manual controls DE Manuelle Einstellungen FR Reglages manuels ES Controles manuales JA 手動による設定 CHI-S 手动调节 CHI-T 手動調節 KR 수동 컨트롤24 CHI-T

有三種電源模式。要在這些模式之間切換，請使用位於低音炮背面面板上的選擇器開 關。請注意，功耗可能會有所不同。

它可以讓低音炮在檢測到音頻信號時自動開機。為了節省電力，在20分鐘的不活動 後，低音炮將關閉電源。如果您將低音炮與KEF W2平台揚聲器一起使用，可以通過在 KEF Connect應用程序中啟用“強制低音炮喚醒”功能同時打開和關閉兩個設備。

在此模式下，Kube將始終開啟，不會進入待機狀態。要關閉低音炮，請使用主電源開

12V 當Kube的12V觸發輸入與兼容放大器或接收器的12V觸發輸出相連接時使用。當已 連接的設備打開時，Kube也會自動開啟。

KW1 的扩展端口 功率需求 100-240 V ~ 50/60 Hz 100-240 V ~ 50/60 Hz 消耗功率 300VA 300VA 尺寸 (高 x 宽 x 深)

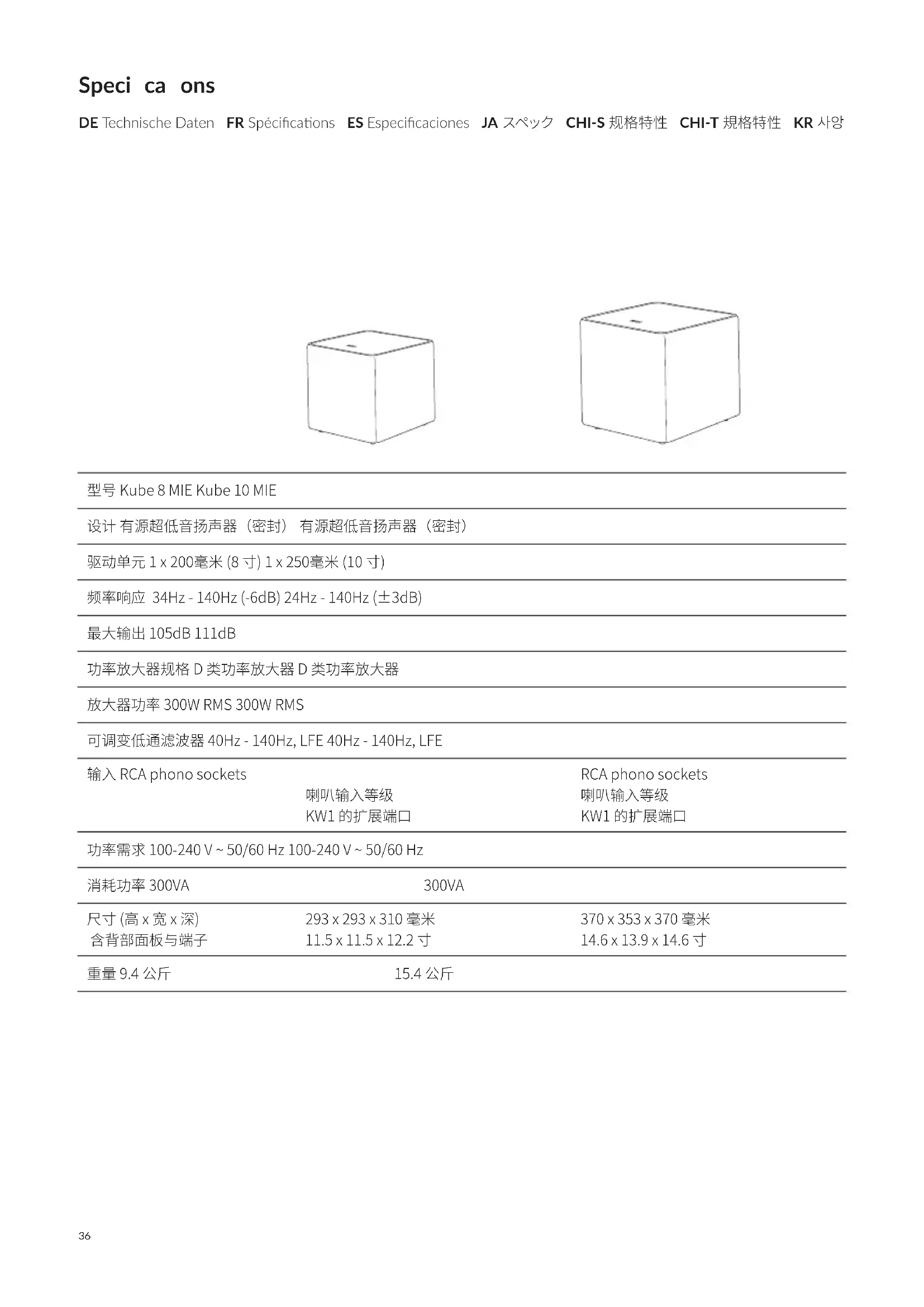

重量 9.4 公斤 15.4 公斤 Specifications DE Technische Daten FR Spécicaons ES Especicaciones JA スペック CHI-S 规格特性 CHI-T 規格特性 KR 사앙37 型号 Kube 12 MIE Kube 15 MIE 设计 有源超低音扬声器（密封） 有源超低音扬声器（密封） 驱动单元 1 x 300毫米 (12 寸) 1 x 380毫米 (15 寸) 频率响应 22Hz - 140Hz (±3dB) 20Hz - 140Hz (±3dB) 最大输出 114dB 116dB 功率放大器规格 D 类功率放大器 D 类功率放大器

KW1 的扩展端口 功率需求 100-240 V ~ 50/60 Hz 100-240 V ~ 50/60 Hz 消耗功率 300VA 300VA 尺寸 (高 x 宽 x 深)

重量 18.6 公斤 27.5 公斤 查看更多关于 KEF 及产品资讯，请参考 KEF.com。 KEF 保留根据持续研究与开发修改或更改规格的权利。E＆OE. Specifications DE Technische Daten FR Spécicaons ES Especicaciones JA スペック CHI-S 规格特性 CHI-T 規格特性 KR 사앙38 型號 Kube 8 MIE Kube 10 MIE 設計 主動式重低音揚聲器（密封） 主動式重低音揚聲器（密封） 驅動單體 1 x 200毫米 (8 吋) 1 x 250毫米 (10 吋) 頻率響應 34Hz - 140Hz (-6dB) 24Hz - 140Hz (±3dB) 最大輸出 105dB 111dB 擴大機規格 Class-D 擴大機 Class-D 擴大機

KW1 擴充連接埠 功率需求 100-240 V ~ 50/60 Hz 100-240 V ~ 50/60 Hz 消耗功率 300VA 300VA 尺寸 (高 x 寬 x 深)

重量 9.4 公斤 15.4 公斤 Specifications DE Technische Daten FR Spécicaons ES Especicaciones JA スペック CHI-S 规格特性 CHI-T 規格特性 KR 사앙39 型號 Kube 12 MIE Kube 15 MIE 設計 主動式重低音揚聲器（密封） 主動式重低音揚聲器（密封） 驅動單體 1 x 300毫米 (12 吋) 1 x 380毫米 (15 吋) 頻率響應 22Hz - 140Hz (±3dB) 20Hz - 140Hz (±3dB) 最大輸出 114dB 116dB 擴大機規格 Class-D 擴大機 Class-D 擴大機

KW1 擴充連接埠 功率需求 100-240 V ~ 50/60 Hz 100-240 V ~ 50/60 Hz 消耗功率 300VA 300VA 尺寸 (高 x 寬 x 深)

重量 18.6 公斤 27.5 公斤 查看更多關於 KEF 及產品資訊，請參考 KEF.com。 KEF 保留根據持續研究與開發修改或更改規格的權利。E＆OE. Specifications DE Technische Daten FR Spécicaons ES Especicaciones JA スペック CHI-S 规格特性 CHI-T 規格特性 KR 사앙40
