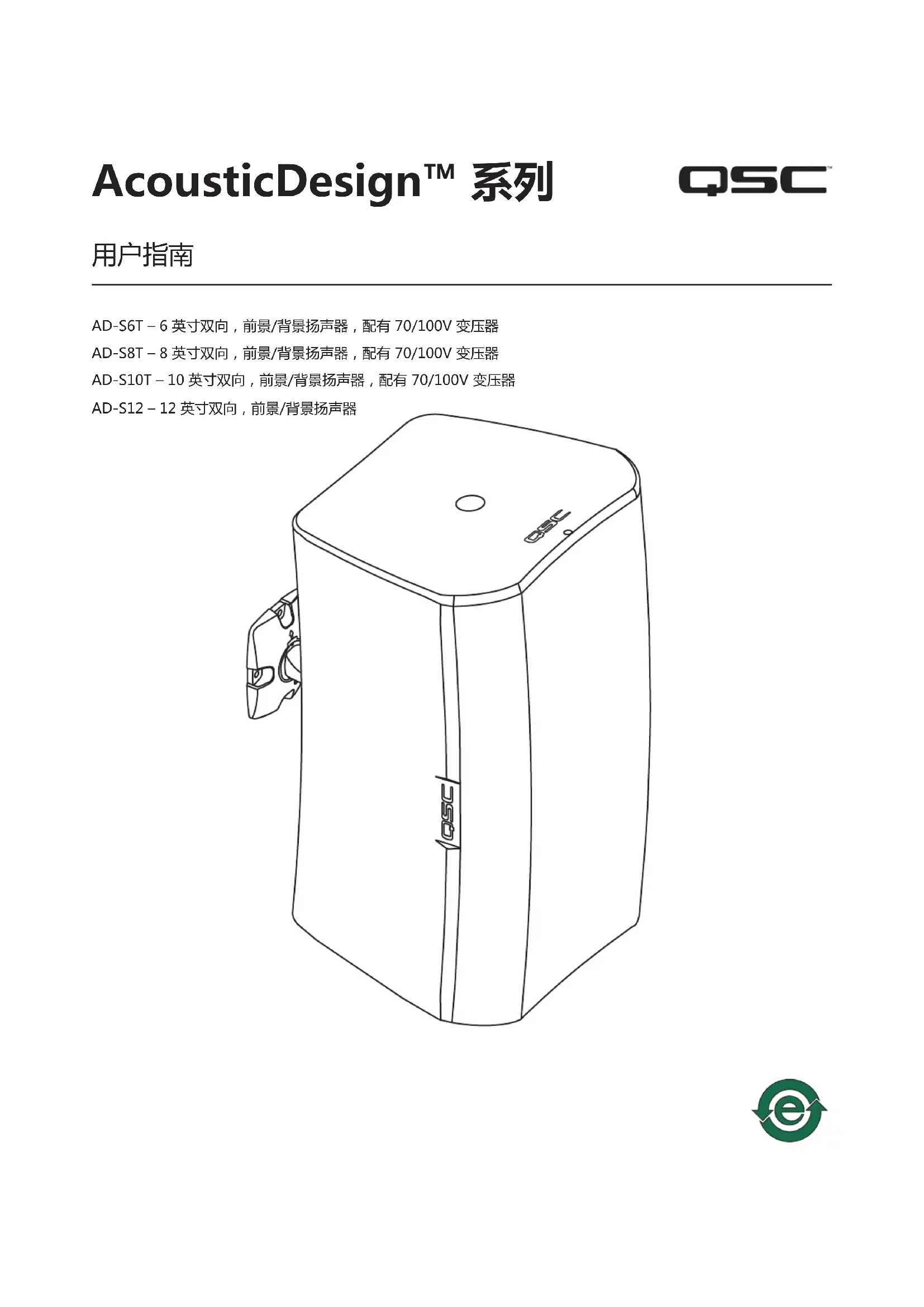

用户手册 AcousticDesign ADS12 QSC

AD-S6T–6英寸双向，前景/背景扬声器，配有70/100V变压器 AD-S8T–8英寸双向，前景/背景扬声器，配有70/100V变压器 AD-S10T–10英寸双向，前景/背景扬声器，配有70/100V变压器 AD-S12–12英寸双向，前景/背景扬声器

“警告！”一词指示有关人身安全的说明。如果不遵照这些说明，可能会导致人身伤亡。 “小心！”一词指示有关可能造成物理设备损坏的说明。如果不遵照这些说明操作、可能会导致设备损坏，而且这种

“重要信息！”一词指示对于成功完成某一过程至关重要的说明或信息。 “注意”一词用于指示其他有用信息。

三角形内带箭头的闪电符号用于提醒用户该产品外壳内存在未绝缘的“危险”电压，此电压足以对人体

等边三角形内部的惊叹号用于提醒用户注意本手册中重要的安全、操作和维护说明。

为了防止火灾或电击，请勿将此设备暴露在雨中或潮湿环境中。

虽然一个人就可能搬起扬声器、但使用适当的搬运技巧仍然是至关重要的。 建议阅读：有关防止背部损伤和伤害的OSHA技巧手册 (http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2)。

• 不要将本产品安装在会产生热量的热源，如散热器、热调节装置、炉子或其他设备（包括放大器）附近。

• 如有任何关于物理设备安装的疑问或问题，请咨询持有执照的专业工程师。

AcousticDesign系列是优质的表面安装扬声器系列，旨在永久性安装应用。封装在坚固的ABS模塑外壳内的每个扬 声器（除了AD-S12）都配有一台70/100V变压器，以便使用分布式音频线。每个AcousticDesign扬声器都配有独 特的X-Mount™支架和欧式连接器，极为灵活，可以快速安装。其特色是设有一个有凸边的球架和间隔的角度部署标 志，安装者可以迅速、安全地设置部署角度。欧式连接器允许系统提前接线，与扬声器的快速“摁扣”型部署结合，和

争型号的产品相比，在很短的时间内就能完成安装。

请参阅图1。 1.将4mm的平头螺丝刀插入变压器分接口，

2.顺时针满旋时，变压器为8Ω旁路。 AD-S10T AD-S8T

按照地方建筑法规和条例安装 系统。雇用持有许可证的承包商或专业 工程师。QSCAudioProducts不对任 何支架或扬声器安装疏忽所造成的损坏

TD-000329-00-C 调整X-Mount™支架的角度 请参阅图5。

可以立即执行此步骤或在安装完扬声器后再执行。 1.使用5mm的六角扳手拧松调整固定螺丝。 2.根据需要定位支架。 3.拧紧固定螺丝。 —图5— -15°/+30° +/-15º ଇ +/-70 ° 5 mm

扬声器可以以任何方向（上，下， 左，右）放置在底座上。 1.将“X”插槽和X-Mount™支架对齐，并把扬 声器安放在支架上。(1) 2.安放好扬声器后，下拉扬声器，将其锁在支架 上。(2) 3.（可选）拆卸和存放安全调整片(3)；直接拔 出来。若要拆卸扬声器，请重新安装安全调整 片，摁进去，然后拆卸扬声器。 连接一个安全绳拴（未提供）

请勿把绳拴绑到安装支架上或 固定安装支架的螺丝上。 1.建议您在扬声器后面的安全环(4)上扣上一条安 全绳拴，再把安全绳拴的另一端固定到墙上结 构上足以承受扬声器重量的位置，以防扬声器

按照地方建筑法规和条例悬挂扬声器。雇用持有许可证的承包商或 专业工程师。QSCAudioProducts不对吊索或扬声器安装疏忽所造成的损

可以使用回拖点和安装在外壳底部的M10吊环螺栓来悬挂AcousticDesign扬声器 （AD-S8T、AD-S10T和AD-S12型号）。

将外壳低音扬声器一侧朝上悬挂，高频(HF)靠近听众，与天花板和墙 面一起，有助于提高低频响应。 1.从扬声器外壳的底部卸下2个M10插头（图中未显示）。 2.在扬声器外壳的底部的M10安装点上安装两个M10-1.5吊环螺栓 (2)（配件M10Kit-C）。 3.在回拖点的绳栓安全环(3)上接上合适的绳索。

除了上述安装方法，你还可以使用可选的轭安装组件，请参阅轭组件里提供的说明。请参阅"规格"onpage12获取

请参阅图8。 1.滑动螺母(1)，压缩垫圈(2)和扬声器线上的天气防护罩/垫圈(3)。 2.将接线连接到欧式连接器，请参阅第7页的“为扬声器接线” 3.安装欧式连接器。 4.把护罩/垫圈(3)滑到接线盒旁边，在护罩内使用少量线、

5.用四个螺丝（已提供）把天气防护罩固定到外壳上。 6.把压缩垫圈(2)滑到天气防护罩容器上。 7.在防护套容器上滑动螺母并拧紧。

根据需要使用12量规的线。请参阅图9。 1.如果您使用可选天气防护罩，请确保线按照合适顺序接入防护套的三个部分。 2.按照图示+/-将负极线和正极线接入“Input”。拧紧线夹螺丝。 3.按照图示+/-把菊花链线接入“Thru”。把这些线接入到菊花链中的下一个扬声器。

1.确保断开所有线，拆除安全绳栓。 2.如果位于扬声器底部的安全调整片没有拆卸掉，把调整片摁进去，把扬声器滑到与安装方向相反的方向。 3.如果已经拆卸了安全调整片，重新插进去，或者用一个小棒（<4mm/0.16英寸）摁一下安装锁，打开安装锁。 —图8—

AD-S6T AD-S8T AD-S10T 配置 6英寸双向、设有变压器 8英寸双向、设有变压器 10英寸双向、设有变压器 有效频率范围（-10dB）

105° 105° 90° 定向因数（Q） 5 7 10 定向指数 7dB 9dB 10dB 最大连续SPL（1m）

116dB 119dB 122dB 标准阻抗 8Ω 8Ω 8Ω 扩音器的建议功率 300W 400W 500W 变压器分接头70V 60、30、15、7.5W和8Ω的旁路 60、30、15、7.5W和8Ω的旁路 100、50、25、12.5W和8Ω的旁路 变压器分接头100V 60、30、15W和8Ω的旁路 60、30、15W和8Ω的旁路 100、50、25W和8Ω的旁路 高频变频器 1英寸丝绸圆顶高频扬声器/1英寸音圈

1英寸出口/1.4英寸音圈压缩驱动器 1英寸出口/1.4英寸音圈压缩驱动器 低频换频器 6英寸耐风化低音扬声器纸盆、38毫 米/1.5英寸音圈 8英寸耐风化低音扬声器纸盆、50毫 米/2.0英寸音圈 10英寸耐风化低音扬声器纸盆、64毫 米/2.5英寸音圈 输入连接器 并行输出的欧式连接器

材料 ABS聚合物 表面处理 黑色RAL9011或白色RAL9010漆涂

X-Mount材料 铝粉末涂层 入口保护 符合IP-54规定的防尘、防水标准。 运行环境 适用于室内外环境 运行温度范围 -20至50°C/-4至122°F 测试：如果通过了以下测 试，就可以在户外使用： 盐雾：MIL-STD-810G方法509.5，100小时。

湿度：MIL-STD-810G方法507.5，自然循环B2，周期高点RH持续7天。

高低温：根据QSC内部标准在-20°至50°C之间测试

X-Mount™系统、欧式连接器 X-Mount™系统、欧式连接器 可选附件 N/A 轭安装支架套件

M10Kit-C 1 自由声场、轴向灵敏度-10dB2 IEC60268-1噪音信号2小时3 轴向、自由声场灵敏度，2.83V，1m用3-10kHz的带宽测量的覆盖角度计算自额定噪音电压和灵敏度4 用3-10kHz带宽测量的覆盖角度计算自额定噪音电压和灵敏度5 计算自额定噪音电压和灵敏度13

12英寸双向 12英寸直接辐射亚低音扬声器 有效频率范围（-10dB）

1英寸出口/1.4英寸音圈压缩驱动器 N/A

12英寸耐风化低音扬声器纸盆、64毫米/2.5

12英寸耐风化低音扬声器纸盆、64毫 米/2.5英寸音圈 输入连接器 并行输出的欧式连接器

表面处理 黑色RAL9011或白色RAL9010漆涂 黑色RAL9011涂层

轭架材料 粉末镀层镀锌钢 入口保护 符合IP-54规定的防尘、防水标准。 运行环境 适用于室内外环境 运行温度范围 -20至50°C/-4至122°F 测试：如果通过了以下测试，就可以在户外使用： 盐雾：MIL-STD-810G方法509.5，100小时。

湿度：MIL-STD-810G方法507.5，自然循环B2，周期高点RH持续7天。

高低温：根据QSC内部标准在-20°至50°C之间测试
