用户手册 ADS52T QSC

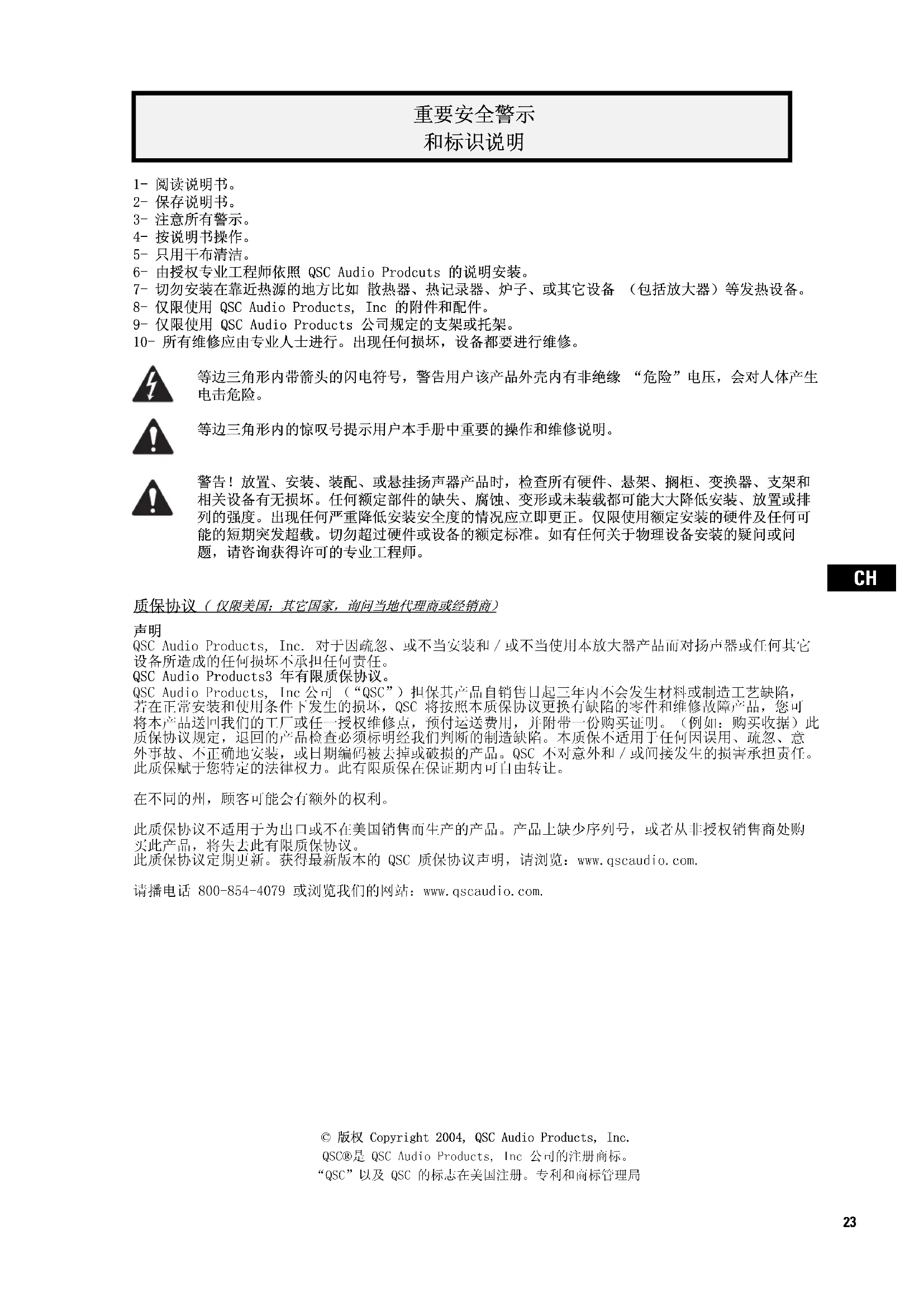

6- 由授权专业工程师依照 QSC Audio Prodcuts 的说明安装。
7- 切勿安装在靠近热源的地方比如 散热器、热记录器、炉子、或其它设备 （包括放大器）等发热设备。
8- 仅限使用 QSC Audio Products, Inc 的附件和配件。
9- 仅限使用 QSC Audio Products 公司规定的支架或托架。
10- 所有维修应由专业人士进行。出现任何损坏，设备都要进行维修。
等边三角形内带箭头的闪电符号，警告用户该产品外壳内有非绝缘 “危险”电压，会对人体产生
等边三角形内的惊叹号提示用户本手册中重要的操作和维修说明。 警告！放置、安装、装配、或悬挂扬声器产品时，检查所有硬件、悬架、搁柜、变换器、支架和 相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或排 列的强度。出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装的硬件及任何可 能的短期突发超载。切勿超过硬件或设备的额定标准。如有任何关于物理设备安装的疑问或问 题，请咨询获得许可的专业工程师。
( 仅限美国；其它国家，询问当地代理商或经销商）
QSC Audio Products, Inc. 对于因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何其它 设备所造成的任何损坏不承担任何责任。 QSC Audio Products3 年有限质保协议。 QSC Audio Products, Inc 公司 （“QSC”）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷， 若在正常安装和使用条件下发生的损坏，QSC 将按照本质保协议更换有缺陷的零件和维修故障产品，您可 将本产品送回我们的工厂或任一授权维修点，预付运送费用，并附带一份购买证明。（例如：购买收据）此 质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、疏忽、意 外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC 不对意外和／或间接发生的损害承担责任。 此质保赋于您特定的法律权力。此有限质保在保证期内可自由转让。 在不同的州，顾客可能会有额外的权利。 此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购 买此产品，将失去此有限质保协议。 此质保协议定期更新。获得最新版本的 QSC 质保协议声明，请浏览：www.qscaudio.com. 请播电话 800-854-4079 或浏览我们的网站：www.qscaudio.com. © 版权 Copyright 2004, QSC Audio Products, Inc. QSC® 是 QSC Audio Products, Inc 公司的注册商标。
“QSC”以及 QSC 的标志在美国注册。专利和商标管理局CH
感谢并祝贺您选择了 AcousticDesignAD-S52 多用途的防风 雨扩音器。这些产品呈现了全天候、轻型扩音系统的最先 进技术水平。为了使您的投资获得最大回报，我们建议您
AD-S52 扩音器系统为全系列、高输出、双向设计，音质无 与伦比，轻型防风雨机箱内装有高 SPL。低频驱动器为防 磁设计，含钕高频驱动器的偏离磁场 非常微小，AD-S82 完 全可以靠近视频监视器使用。内附球形托架提供安全及多 样的安装。此扩音器是大范围 SR 应用的极佳选择。 AD-S52T 型号有一个配套的 70 伏特 /100 伏特变压器和分 接头选择开关。也可不使用此变压器。 此图 （右边）表明产品特点：
1- 可选式 YM-5 套托架提供两套螺纹嵌入圈
2- 变压器分接头选择器 （仅限 AD-S52T 型号）
3- 接线柱输入端子 （去掉了防风雨盖板）
- AD-S52 ( 或 AD-S52T) 扩音器 ( 每箱两个 )
- 输入盖板垫圈 ( 每箱两个，可以是盖板的一部分 )
- 输入松紧转接器 ( 每箱两个，可以是盖板的一部分 )
若仅使用扩音器 （未使用球形托架或可选式托架）扩音器 可放在任何合适的表面。放在平面上时，搁柜可以靠在较
进行高输出操作时，搁柜可能震动，若放在硬表面上搁柜 便会滑动。在搁柜下使用防滑垫，或者自粘合橡胶脚，以
扩音器背后靠近底部的地方，有一个安全缆索连接点。安 装安全缆索，以便在扩音器掉落时能够支撑数倍与它的重 量。安全缆索必须安全地装在第二个支撑点，此点也应能 够支撑扩音器数倍的重量。 重要！确保扩音器正确装配，安全缆索已安装，以 便在安装失败时撑住扩音器。
内附的球形托架转接器几乎可以附在任何平面。若需 要，可以拿掉球形托架转接器的支撑板。这会减少装 配和墙上托架全部的深度。 使用壁式托架转接器时，用四个螺丝固定安装表面。 确保安装表面能够支撑扩音器和任何震动或地震。若 需要，将配线连至扩音器，并安装端子盖板。将转接 器穿过扩音器底部的螺纹嵌入圈 。调整扩音器角度， 充分固紧硬件。推荐将旋紧转矩的 12 lbs.-ft (15 N- m) 用于扣件。
有一可选套托架，型号为 YM-5. 咨询当地 QSC Audio Products 代表了解细节。
AD-S52 或 AD-S52T? 两种型号连接方式一致，但是对于 AD-S52T，加载声音 前，必须将变压器分接头选择开关设在适当的设置上。
- 香蕉插头 ( 单或双 0.75”间隔 ) 输入连接盖板 （仅限配线端接头 ) 扩音器包括一个输入端子防风雨盖板。为正确封装， 缆索外壳必须为圆形 （或接近圆形）外部直径为 0.12” (3 厘米 ) 到 0.25” (6.3 厘米 ) 之间。
- 滑动盖板覆盖端子，确定使用附送的两个机器螺
- 确保垫圈放置正确，旋紧压缩螺母。 确保防风雨连接，以及输入盖板完全盖上扩音 器搁柜，所有垫圈正确放置，以及所有硬件充 分固紧。使用输入盖板时，可能需要使用较小
注意！使用输入连接盖板时，请勿使用香蕉型 连接器或平接线片。使用输入盖板时直接将配 线连入端子。CH
将放大器的＋端和－端直接输出到扬声器端 子的＋ （红色）和－ （黑色）端。接线柱 端子可以连接配线、扁平接头、或香蕉插 头。使用输入盖板时仅限使用配线连接。端 子间隔距离 0.75” (19 厘米 ). 在整个系统内保持扬声器和放大器两 极连接正确。所有标为正极的扩音器 端子应连到标为正极的放大器输出端 子。这样可提供最大的低频输出。 AD-S52T 70 伏特 /100 伏特变压器分接头选择 AD-S52T 型号配有一个 70 伏特 /100 伏特变压器，用于 分布式音频系统。 后面板有一个变压器分解头选择开 关，用于设定扩音器的功率。不使用此变压器，可将 开关设为 8 欧姆操作。 将插槽与想要的功率设定数对齐，便可选择功率。用 一个硬币或扁头螺丝刀选择开关。 70 伏特分布式系统：使用右边的标识。从 3.75, 7.5, 15, 或 30 瓦中选择。 100 伏特 分布式系统：使用右边的标识。从 7.5, 15, 或 30 瓦中选择。“X”
注意 ! 8 欧姆设定仅限用于 8 欧姆音频系统。连接 AD-S52T 扬声器到 70 伏特 /100 伏特分布式音频系统时，切勿使用 8 欧姆设定。
扩音器的外壳、栅格、和套托架可以随意喷涂，需按以下步骤进行。搁柜由耐冲性聚苯乙烯制成，需要控制 喷涂过程方可获得良好效果。使用来自信誉好的油漆供应商的转为耐冲性聚苯乙烯设计的油漆。
2- 如果要把托架和扬声器涂成一个单元：加上球形托架和套托架。
4- 遮住低音扬声器、高音扬声器、和端口，确保驱动器内未放盒带。也可以将栅格内部完全遮住，放在扬
5- 用中性肥皂和热水清洗要喷涂的配件。注意不要让驱动器或输入连接蘸水或进水。用热水漂洗。需彻底
6- 打磨－喷涂前用红色 Scotchbrite® 衬垫或 320 - 400 粗砂砂纸打磨要喷涂的配件。
7- 用压缩空气将要喷涂配件内的灰尘除净。不要把压缩空气直接吹进其它驱动器。
9- 用干净无条纹的白布配合适合的溶剂，擦拭要喷涂的配件。
驱动器 : 低频 - 5.25” (133 厘米 ) 防磁 高频 - 金属圆顶，含钕磁结构
: 105 dB SPL 不间断 rms 输出 ( 计算的 ) 111 dB SPL 峰值功率 阻抗 : 6 欧姆标称 6 最小欧姆， 286 Hz 33 最大欧姆 , 2.2k Hz
rms (IEC 100 小时 ): 70 瓦 rms 推荐amp功率: 140瓦rms 灵敏度 : 86.5 dB, 1 瓦，1 米，自由场 (4 pi) 定向指数 : 500 Hz 3.4 1000 Hz 5.5 2000 Hz 9.3 4000 Hz 7.9 8000 Hz 13.6 16000 Hz 6.8 Q: 500 Hz 2.2 1000 Hz 3.5 2000 Hz 8.6 4000 Hz 6.2 8000 Hz 23.0 16000 Hz 4.7 每对重量： AD-S52: 15 lb. 净重， 22 lb. 运输 AD-S52T: 18 lb. 净重，25 lb. 运输 标称覆盖范围 90°水平。x 60°垂直。 机壳 和栅格： 耐冲性聚苯乙烯，可移除式金属栅格。 连接器： 接线柱 （最大 0.15” (3.8 厘米 ) 直径的配线，香蕉插头，或平接线片）。 安装硬件： 包括：装载可变壁装插座板设置、合金构造的球形座转接器。 可选：带固定把手的套托架 （型号 YM-）
