用户手册 CX404 QSC
“警告!”一词表示有关人身安全的说明。如果不遵照这些说明,可能会导致人身伤亡。
“小心!”一词表示可能造成物理设备损坏的说明。如果不遵照这些说明,可能会导致损坏设备,这种损坏不在质保范围内。
“重要信息!”一词表示对于成功完成某一步骤至关重要的说明或信息。
“注意”一词用于表示其他有用信息。

三角形内有箭头的闪电状符号用来提醒用户,产品外壳内存在未绝缘的“危险”电压,可能对人体构成电击的风险。

等边三角形内感叹号用来提醒用户注意本手册中存在重要的安全、操作和维护说明。

重要安全说明


警告!:为了防止火灾或电击,请勿将此设备暴露在雨中或潮湿环境中。
- 请阅读这些说明。
- 请保存好这些说明。
- 请谨记所有警告。
- 请遵守所有说明。
- 请不要在靠近水的地方使用本设备。
- 请勿将本设备浸入水或其他液体中。
- 不要使用气溶胶喷雾、清洁剂、消毒剂或熏蒸剂清洁本设备及机器内部,请将以上制剂远离本设备。
- 清洁设备时只能用干布擦拭
- 不要堵塞任何通风口。根据制造商的说明进行安装
- 不要将本产品安装在会产生热量的热源,如散热器、热调节装置、炉子或其他设备(包括放大器)附近。
- 为了降低触电风险,电源线应连接到带有接地保护的电源插座。
- 请勿使极化插头或接地插头丧失安全功能。极化插头有两个叶片,一个较宽,另一个较窄。接地插头有两个叶片,还有第三个接地插脚。较宽的叶片或第三个插脚用于安全目的。如果所提供的插头不适合于您的插座,请向电工咨询以更换过时的插座。
- 保护电源线不被踩踏或挤压,特别是在插头、电源插座处,以及从设备上的引出点处。
- 断开电源时,请拔下插头,不要拉扯电源线。
- 只能使用制造商指定的附件/配件。
- 在雷暴天气下或长时间不用时,请断开本设备的电源连接。
- 应由合格人员进行维护。如果本设备损坏,必须进行维修,比如电源线或插头损坏,液体溅到或物体落入设备中,设备遭受雨淋或受潮,不能正常工作,或跌落等情况。
- 器具耦合器或交流电源插头是交流电源的断开装置,安装后应该保持随时可用。在装有 powerCon® 连接器的设备上,交流电源断开装置只有交流电源插头;请勿使用器具耦合器。
- 严格遵守所有适用的当地法规。
- 如有任何关于物理设备安装的疑问或问题,请咨询持有执照的专业工程师。
TD-000077-00-K
FCC声明

注意:本设备经测试符合FCC准则第15部分中B类数字设备的规定。
这些规定是为了提供合理的保护,防止对住宅设施造成有害干扰。该设备产生、使用并会辐射射频能量,如果未按照指导说明进行安装和使用,可能对无线电通讯造成有害干扰。但是,我们不排除在特定安装条件下仍会产生干扰的可能性。如果该设备的确对无线电或电视接收造成有害的干扰(这可以通过打开和关闭设备来确定),则鼓励用户尝试通过以下一种或多种措施纠正此干扰:
- 变换接收天线的朝向或重新放置。
- 增大设备和接收器之间的距离。
- 将设备使用的电源插座与接收器所使用的插座分开。
- 咨询经销商或向有经验的无线电或电视技术人员寻求帮助。
保修
如果您想要QSC有限保修的複印本,请造访QSC音频产品的网站www.qsc.com
保养和维修
先进的技术,例如采用现代材质和功能强大的电子产品,需要专门的保养和维修方法。为了避免QSC产品损坏、伤人和/或增添安全隐患,所有的维护或维修工作必须由QSC授权的服务站或QSC国际分销商承担。对于QSC产品的客户、所有者或使用者未能进行以上维修而造成的任何伤害、损害或毁坏,QSC概不负责。
简介
非常感谢您购买QSC功率放大器。请阅读以下说明,以获得产品的最佳效果。
CX型号的连线特点:
- 2通道和4通道低阻抗或无变压器70V输出型
- 各通道对都有单独的数据埠和模式转换器
- QSC 数据埠连接最先进的 QSC 附件和监控系统
·削波限制、低频滤波器、立体声、单桥和并联输入模式转换器
·QSCPowerLight开关式电源性能好、体积小、重量轻 - 完整的放大器保护和监控
- 阻挡跨接片输出连接器
- XLR 以及接线盒平衡输入连接器
- 增益控制有槽且具有稳定装置
- 增益控制的安全盖板可防止对其造成损坏
·有源突入电流限位,无需进行电源时序控制 - LED指示灯显示电源、并联或桥接模式、输入信号,-20dB、-10dB、以及削波/保护状态
- 选配的前面板手柄
- 用于 CX302 的选配 IT-42 独立输出变压器,可具有 25V、70V 和 100V(或 50V、140V 和 200V 桥接模式)
CH 出厂包装箱内
出厂包装箱内包括以下内容:
- CX放大器
用户手册 - 增益控制安全盖板
- 粘性橡胶脚垫(用于非机架式安装)
- 3 引脚接线盒输入连接器
- 平接线片输出连接器
- IEC型可分离电源线
运送放大器时使用同一类型的包装箱。

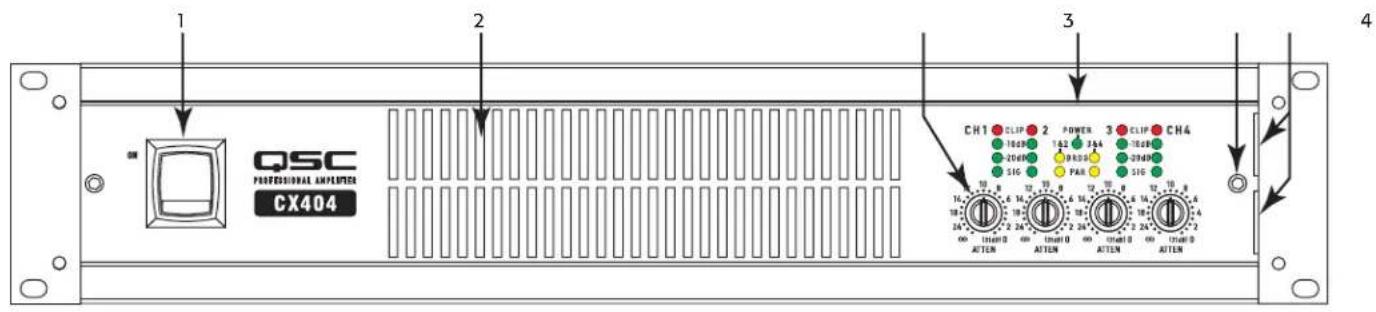

前面板
(图1所示为CX404,其它型号相似)

图1—
- 电源开关
- LED指示灯
- 冷却空气排风口
- 安全面板固定螺丝
- 增益控制器
- 安全面板固定槽

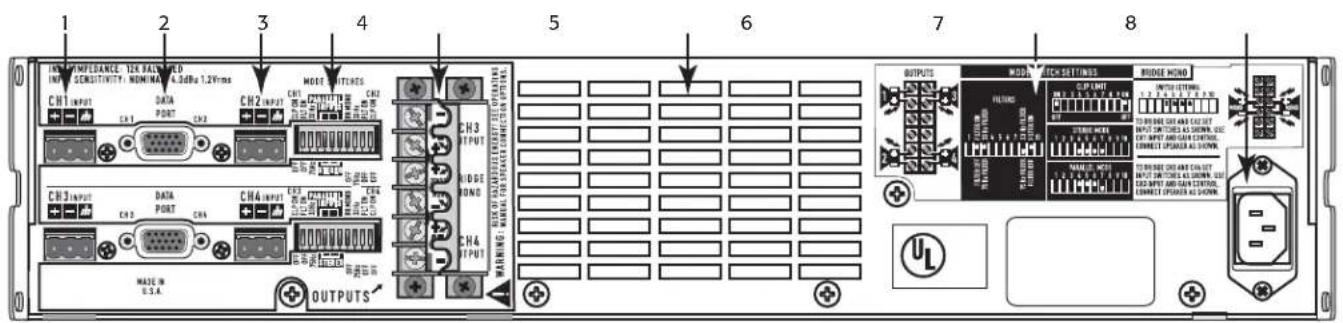

后面板
(图2所示为CX404,其它型号相似,双声道型也配有XLR输入)

图2一
- 通道1接线盒输入连接器
- 阻挡跨接片输出连接器
- 数据埠连接器
6.冷却进风口 - 通道2接线盒输入连接器
- 模式转换器设置图
- 模式开关
8.IEC电源连接器

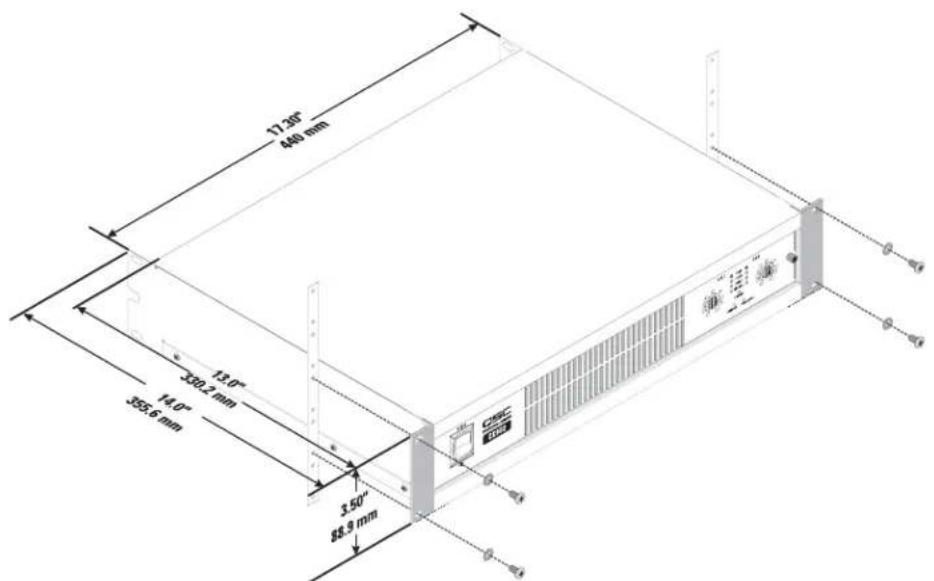

机架安装
按如下所示的步骤安装:用四颗螺丝和垫圈将放大器安装到设备机架导轨上。要在机架外使用放大器,需在底部装上自粘性橡胶脚垫。(图3)

图3
CH
冷却
冷空气从机架后部流入放大器后面,从前面流出。这可使机架冷却。放大器工作量增大时,风扇自动加大转速。(图3)

小心!:不要挡住前面或后面的通风口!

图4—
交流电源连接
- 在连接交流电源之前需关闭交流电源开关。
- 连接交流电源到放大器后面的IEC插槽。

注意:要使用远程控制系统或待机功能,必须打开交流电开关。

小心!:正确的交流线电压在后面板的序列号标签上注明。连接到错误的交流线电压可能会损坏放大器或增加电击危险。
TD-000077-00-K
设置模式切换器
图5是典型的模式切换器,如放大器背面所示(所示为CX404V型号)。
双声道型号:一个模式开关控制各通道独立削波限位以及低频(LF)过滤。切换器可用来设定放大器的运行模式,比如立体声、并联、或桥接。
四声道型号:有两个模式切换开关;一个控制通道1-2的运行,另一个控制通道3-4的运行。无法将通道1或2与通道3或4桥接或并联。
设置削波限制器
每一个通道都有一个自带开关的削波限制器。限制器只对实际的削波作出响应,并自动对负载和电压变化进行补偿。一般建议使用削波限制,特别是保护高频驱动器。(图6)
- 设置开关向上(ON(开)位置)以使用削波限制。
- 开关1控制第一通道。
- 开关10控制第二通道。

一图5一

一图6一
选择立体声、并联或桥式模式
各通道对都可以设置为正常立体声运行、并联输入模式或单桥模式。在四声道模型中,第1通道可以与第2通道进行桥接或并联。第3通道可以与第4通道桥接或并联。
立体声模式:每个通道保持独立,可以接收不同的信号。开关4、5、6和7都设置为向下的位置。(图7)
并联模式:该设置将声道对的两个输入端连在一起。一个信号输送到两个声道。不要将不同的源连到各输入上。各通道的增益控制和扬声器连接都是独立的。开关4、5和6设置为向上的位置。开关7设置为向下的位置。(图8)
桥接模式:该设置将声道对中的两个通道结合为一个通道,输出电压为原来的两倍。只使用第一个声道的输入端和增益控制。将第二声道的增益控制设置为最小。开关4、5和6设置为向上的位置。(图9)

一图7一

图8-

注意:在并联或桥式模式下不要连接不同的输入到通道对的任一端。

一图9一
设置低频滤波器
每个通道都有一个每八音度12dB的低频过滤器,可设置为开启或关闭。低阻抗型号可以设定为33或75Hz,分布式输出(“V”型号)为50或75Hz以防止70V扬声器变压器磁性饱和。这会减少失真并防止放大器超载。(图10)
- 第一个通道使用开关 2 和开关 3。第二个通道使用开关 8 和开关 9。
- 开关3和开关8可将LF滤波器置为开或关。
- 开关2和开关9选择 33 / 75Hz (低Z或 50 / 75Hz (“V”型)或 75Hz 。
- 在四通道型号上,第二个模式切换开关有用于通道3和通道4的切换开关

图10
低阻抗型:仅在使用重低音音箱时,过滤器才应被关闭。33Hz设置通常适用于具有大LF驱动器(12“或更大)的扬声器。75Hz设置和紧凑型(更小尺寸)扬声器配合颇佳。检查扬声器的规格并选择最接近该扬声器低频功率的设置。
高阻抗(“V”)型:滤波器只有在使用次低音扩音器进行超低频转换时才能关闭。50 Hz设置通常在高质量的扬声器转换器中工作良好。75 Hz设置在演讲级扬声器和变压器中工作良好。
数据埠
请参考图11。
双通道型号有一个数据埠,四通道型号有两个数据埠(一个用于通道1-2,另一个用于通道3-4)。数据埠连接到选配的QSC附件和处理设备。数据埠设备提供远程待机控制、监控、DSP处理、滤波器和分频功能。CX的数据埠支持全部“V1”数据埠功能。双通道型号支持直接装载的DSP"模块”。四通道型号要求对用数据埠电缆连接的附属模块进行远程装载。
每一个数据埠与相应的通道对相连;通道1-2或者通道3-4。每个通道对可使用其数据埠或接线盒输入。使用数据埠时,不要连接该通道的接线盒输入。放大器待机只受通道1-2数据埠控制。


图11
数据焊技巧:
- 数据埠1-2控制整个放大器的待机情况。在数据埠可以控制电源之前,交流电开关必须置于开。
- 各数据埠控制并监视输到各自通道对(通道1-2或3-4)的信号。
- 在使用数据埠输入时,不要用单桥式或并联模式开关。信号级会降低。要了解更多信息,参见数据埠设备所有者手册。
- 数据埠设备通常用于控制输入放大器前的信号增益。确认操作无误后,将前面板增益控制设为最大。如果需要,安装防护罩,防止未经授权的修改。
- 每一通道使用单独的内部散热片。通道对的数据埠显示散热片的温度。
- 咨询您的QSC经销商或QSC网站了解最新的数据埠产品。
输入端
每一通道都有一个平衡的3引脚接线盒输入端。双通道型号也具有XLR输入。输入阻抗为12k欧姆(已平衡)或6k欧姆(非平衡)。包装箱装有一套接线盒连接器。可用简单的手工工具连接接线盒,可快速进行输入更改。XLR输入端皆用标准电缆连接并可快速更换。引出线在后面板上标出。
建议采用平衡连接以降低交流噪声和干扰,特别在使用长电缆的情况下。非平衡连接适用于短电缆的情况。信号的源阻抗应低于600欧姆。如果数据埠正在用于输入信号,不要连线到接线盒。

图12

图13
接线盒连接器
平衡输入:将线剥去1/4英寸(6mm),连接到连接器上,如图所示。拧紧螺丝。(图12)
非平衡输入:将线剥去1/4英寸(6mm),连接到连接器上,如图所示。中间的引脚必须连接到屏蔽引脚上,如图所示。拧紧螺丝。(图13)
$$ 1 = \frac {1}{\mathrm {力}} $$
$$ 2 = + $$
$$ 3 = - $$

图14
XLR输入(仅适用于双通道模式)
平衡输入:如图所示连到插头。(图14)
非平衡输入:如图所示连到插头。引脚3和引脚1必须用跳线连接,如图所示。(图15)
$$ 1 = \mathrm {力} $$
$$ 2 = + $$
$$ 3 = \text {J u m p e r t o} 1 $$

图15
TD-000077-00-K
输出端
接线显示在机箱背面。仔细注意极性标记,排列顺序方便进行桥接。四通道型号如实例所示;双通道与此相类似。

警告!:放大器电源打开时切勿接触输出端口。进行所有连线之前,先关闭放大器电源。可能有危险电源!
低阻抗输出
立体声和并联模式:将各扬声器连到各自的放大器通道,如机箱标签上所示。模式设置开关必须设置为立体声或并联模式。(图16)
桥接模式:桥接模式对通道对进行配置以驱动单一高功率扬声器负载。模式配置开关必须设置为桥接模式。只使用第一个声道的输入端和增益控制。将第二声道的增益控制设置为最小。(图17)
分布式输出(“V”型,70V/140V)
立体声和并联模式:将各70V电路连到各自的放大器通道,如机箱标签上所示。模式设置开关必须设置为立体声或并联模式。(图18)

警告!:70V输出-危险电源!使用2类线缆连接70V输出。
桥接模式:桥接模式设置通道对,以驱动单一140V音频电路。模式配置开关必须设置为桥接模式。只使用第一个声道的输入端和增益控制。将第二声道的增益控制设置为最小。连接负载,如机箱标签所示。(图19)
140V桥接模式注意事项:

注意:对于单桥140V输出,应使用3类配线。

注意:在桥接模式中,只连接140V分布式音频电路。在桥接模式中,不要使用70V负载!使用立体声或并联模式通道驱动70V负载。140V是桥接模式运行的最小值。

图16

一图17一

图18

图19
按型号额定负载
一表1一
| 荷载 | CX254 CX802 CX404 | CX502 CX7 | 02 CX902 | 01102 CX2 | 04V CX302 | V CX602V | CX1202V | ||||||||||||||||||||||
| S/P | Br. S/ | P Br. | S/ P Br. | S/P | Br. S/ | P Br. | S/ P Br. | P Br. | S/P | Br. S/ | P Br. | S/P | Br. S/ | P Br. | S/P | Br. S/ | P Br. | ||||||||||||
| 2Ω * | * | * | * | * | * | * | |||||||||||||||||||||||
| 4Ω | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | |||||||||||||
| 8Ω | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | ||||||||||
| 16Ω | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | * | ||||||||
| 70V | * | * | * | * | * | ||||||||||||||||||||||||
| 140伏 | * | * | * | * | * | ||||||||||||||||||||||||
确保所用型号的放大器与该负载匹配!
星号(*)表示该型号和负载匹配。
(S / P) = 立体声/并联模式(Br.) = 桥接模式
LED指示灯
LED指示灯可用于监视系统运行和标识一般问题。(图20和图21)
电源:绿色,在桥接(BRDG)和并联(PAR)指示灯上方。
正常指示:交流电源开:LED点亮。
如果没有显示:检查交流电源线和交流插座。确保数据埠1-2未将放大器置于“待机”模式。
削波:红色,靠近通道编号标记。
正常显示:当放大器超出全功率驱动时闪亮。失真程度与LED的亮度对应。短暂闪烁对应的失真几乎感觉不到。
- 在静音状态下,LED完全闪亮。当处于正常的“开-关”静音下会发生此种情况。
异常显示:
- 如果放大器正在使用时发出明亮红光,说明是热静音或是短路输出。
- 如果放大器过热,风扇会全速运转,运行会在一分钟内重新开始。让风扇运转,确保放大器有足够的通风。
- 短路或过载输出电路会造成过度的削波闪烁和可能过热。
如果感觉到失真,而没有出现削波指示,问题可能发生在放大器之前或之后。检查是否有损坏的扩音器或超载信号源。放大器增益控制应该在此范围的上半段以防输入过载。
CH1
C
P
B
B
AL
POWER

BRIDGE

PARALLEL
双声道型号:
图20
CH1
CLIP
2 PC
VER
3
P
CH4
-10dB
1&2 3&4
-10dB
-20dB
BRDG
-20dB
S16
PAR
SIG
四声道型号:
图21
信号,-20dB,-10dB:绿色,在各削波LED的下方。
正常显示:如果输入信号超出-35dB,则信号指示灯亮,如果信号超过-20dB,则-20dB指示灯亮,如果信号超过-10dB,则-10dB指示灯亮。
如果没有显示:检查增益设置;如有必要,增加增益值。检查输入端连接和信号的音频源。如果削波LED闪亮只有很少或没有信号显示,检查输出线是否短路。
异常显示:如果在没有信号时信号(SIG)、-20dB或-10dB LED亮起,那么可能是有系统波动或其它故障。断开负载,大幅度降低增益。如果LED仍然亮着,放大器可能需要进行维修。
BRDG和PAR(桥式和并联模式):
桥接模式下,每个通道对都有一个黄色LED,并联模式下则为橙色LED。显示如何设置后面板切换器(见设置模式切换器)。在立体声模式下,两个LED都不亮。
增益控制器
请参考图22和图23。
增益控制器置于凹处,可以用小型螺丝刀或平板工具进行调整。如果需要,可以安装增益控制安全盖板,防止改动安装者的设置。
顺时针转动增益控制器会增大增益;逆时针转动则减小增益。型号不同,放大器的最大电压增益也不同。各型号的最大电压增益显示在前面板标签上的括号中,靠近0dB衰减设置。
增益控制按分贝(dB)衰减。有21个档可进行重复调整。上面的14步大约是每步1dB,正常的设置应该在这个范围内。低于-14dB的范围不能用于正常程序电平,因为输入净空可能被超过,但可在降低电平下测试。在最小设置下,信号完全被切断。

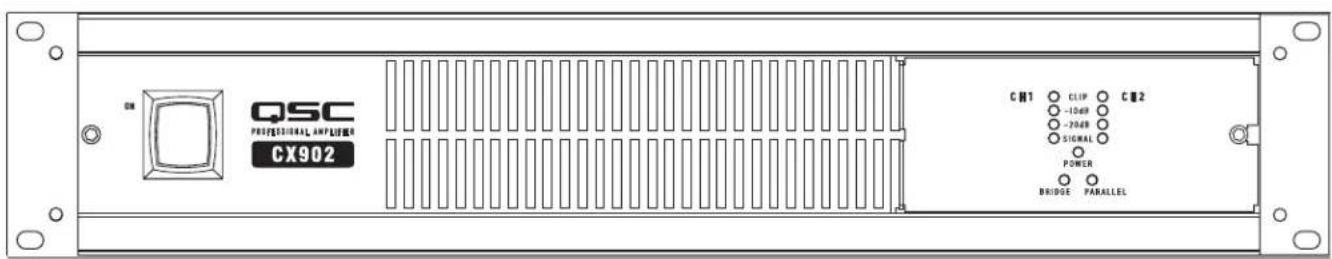

增益控制安全板
该盖板防止改动增益设置。仍然可以看到监视系统运行的LED指示灯。
- 使用9/64"或3.5mm六角扳手将螺丝松开几圈。不要完全松开。
- 滑动松开螺丝下盖板的右端。
- 插入左端标签到最后一排通风槽,将面板全部推到右面。锁入插槽内。
- 确定可通过盖板看到LED。小心地拧紧六角螺丝


双声道型号:

图22



四声道型号:
图23

图24
热损表
表2列出了典型的热损耗情况,单位为BTU/小时和千焦/小时,是负载和输出功率等级的函数。
- 1/8 功率(粉红噪音)表示偶尔限幅的典型程序。此额定值可用于大多数情况。
- 1/3 功率(粉红噪音)表示严重限幅的严苛程序。
- 全功率(正弦)为 1% 限幅的连续正弦波驱动。
- 热量或过电流削减限定全功率2欧姆运行的时间。
| 型号 荷载 | 闲置1/8功率 | 1/3功率 | 全功率 | |||||
| (粉红噪声) | (粉红噪声) | (正弦) | ||||||
| BTU/Hr kcal/hr BTU/Hr kcal/hr BTU/Hr kcal/hr | ||||||||
| CX204V 70V (x4) 140 35 1740 440 2605 655 1355 340 | ||||||||
| CX254 8 Ω (x2) | 115 | 30 | 1135 | 285 | 1450 | 365 | 1340 | 340 |
| 4 Ω (x2) | 115 | 30 | 1810 | 455 | 2380 | 600 | 2235 | 565 |
| 2 Ω (x2) | 115 | 30 | 3085 | 780 | 4435 | 1120 | 5265 | 1325 |
| CX302 8 Ω (x2) | 200 | 50 | 565 | 145 | 720 | 180 | 715 | 180 |
| 4 Ω (x2) | 200 | 50 | 995 | 250 | 1245 | 315 | 1295 | 325 |
| 2 Ω (x2) | 200 | 50 | 1740 | 440 | 2255 | 570 | 2425 | 610 |
| CX302V 70V (x2) 200 50 1125 285 1295 325 | 108 | 270 | ||||||
| CX404 8 Ω (x2) | 120 | 30 | 1570 | 395 | 2145 | 540 | 1975 | 495 |
| 4 Ω (x2) | 120 | 30 | 2560 | 345 | 3370 | 850 | 4060 | 1025 |
| CX502 8 Ω (x2) | 165 | 40 | 910 | 230 | 1130 | 285 | 1090 | 275 |
| 4 Ω (x2) | 165 | 40 | 1570 | 395 | 1945 | 490 | 1875 | 475 |
| 2 Ω (x2) | 165 | 40 | 2560 | 645 | 3470 | 875 | 3585 | 905 |
| CX602V 70V (x2) 165 40 1785 450 2260 570 2055 520 | ||||||||
| CX702 8 Ω (x2) | 200 | 50 | 790 | 200 | 1080 | 275 | 1245 | 315 |
| 4 Ω (x2) | 200 | 50 | 1310 | 330 | 1910 | 480 | 2230 | 585 |
| 2 Ω (x2) | 200 | 50 | 2255 | 570 | 3190 | 805 | 4610 | 1160 |
| CX902 8 Ω (x2) | 220 | 55 | 900 | 225 | 1415 | 335 | 1705 | 430 |
| 4 Ω (x2) | 220 | 55 | 1525 | 385 | 2560 | 645 | 3070 | 775 |
| 2 Ω (x2) | 220 | 55 | 2305 | 580 | 4265 | 1075 | 5385 | 1470 |
| CX1102 | 8 Ω (x2) | 225 | 57 | 1195 | 300 | 1760 | 445 | 2050 |
| 4 Ω (x2) | 225 | 57 | 2135 | 540 | 2335 | 590 | 3755 | 945 |
| 2 Ω (x2) | 225 | 57 | 3975 | 1000 | ||||
CX1202V 70V (x2) 200 50 2175 550 2605 655 4230 1065
一表2一
最大电流表(单位:安培)
表 3列出的是各型号的典型最大电流,为负载和输出功率等级的函数。计量单位为安培 r.m.s。

注意:所示最大电流为120VAC的情况。对于230VAC型号,将所示值乘以0.5。
- 1/8 功率(粉红噪音)表示偶尔限幅的典型程序。此额定值可用于大多数情况。
- 1/3 功率(粉红噪音)表示严重限幅的严苛程序。
- 全功率(正弦)为 1% 限幅的连续正弦波驱动。
- 热量或过电流削减限定全功率2欧姆运行的时间。
一表3一
| 型号 荷载 闲置 | 1/8 功率 (粉红噪声) | 1/3功率 (粉红噪声) | 全功率 (正弦) | |
| CX204V 70V (x4) 0.8 7.7 12.1 14.0 | ||||
| CX254 8 Ω (x2) | 0.7 | 5.8 | 8.8 | 14.8 |
| 4 Ω (x2) | 0.7 | 9.2 | 14.2 | 24.0 |
| 2 Ω (x2) | 0.7 | 14.3 | 24.0 | 38.0 |
| CX302 8 Ω (x2) | 0.8 | 3.8 | 5.4 | 8.4 |
| 4 Ω (x2) | 0.8 | 6.0 | 8.9 | 14.0 |
| 2 Ω (x2) | 0.8 | 9.6 | 14.3 | 23.0 |
| CX302V 70V (x2) 0.8 5.7 8.0 16.0 | ||||
| CX404 8 Ω (x2) | 0.7 | 8.1 | 12.2 | 22.0 |
| 4 Ω (x2) | 0.7 | 12.4 | 19.3 | 38.0 |
| CX502 8 Ω (x2) | 0.9 | 5.6 | 8.0 | 12.5 |
| 4 Ω (x2) | 0.9 | 9.0 | 13.3 | 21.0 |
| 2 Ω (x2) | 0.9 | 14.0 | 21.0 | 34.0 |
| CX602V 70V (x2) 0.9 8.7 13.0 21.0 | ||||
| CX702 8 Ω (x2) | 0.9 | 5.0 | 8.4 | 15.8 |
| 4 Ω (x2) | 0.9 | 7.9 | 13.5 | 26.0 |
| 2 Ω (x2) | 0.9 | 11.8 | 22.0 | 42.0 |
| CX902 8 Ω (x2) | 0.9 | 6.0 | 11.0 | 20.0 |
| 4 Ω (x2) | 0.9 | 9.5 | 17.0 | 33.0 |
| 2 Ω (x2) | 0.9 | 14.0 | 27.0 | 50.0 |
| CX1102 8 Ω (x2) | 0.9 | 7.6 | 13.1 | 25.0 |
| 4 Ω (x2) | 0.9 | 11.6 | 20.0 | 39.0 |
| 2 Ω (x2) | 0.9 | 16.6 | ||
CX1202V 70V (x2) 0.9 12.0 19.0 39.0
规格
4通道低阻抗型
CX254 CX404
| 输出功率(瓦) | ||
| 20-20k Hz, 0.03% THD(总谐波失真), 8欧姆/声道 | 170 250 | |
| 20-20k Hz, 0.05% THD(总谐波失真), 4欧姆/声道 | 250 | |
| 1kHz, 1.0% THD(总谐波失真)(EIA), 2欧姆/声道 | ||
| 1kHz, 1.0% THD(总谐波失真)(EIA), 4欧姆/声道 | 450 | |
| 1kHz, 1.0% THD(总谐波失真)(EIA), 2欧姆/声道 | 450 | |
| 桥接单声道, 20-20k Hz, 0.1% THD(总谐波失真), 16欧姆 | 340 500 | |
| 桥接单声道, 20-20k Hz, 0.1% THD(总谐波失真), 8欧姆 | 500 | |
| 桥接单声道, 1kHz, 1.0% THD(总谐波失真), 8欧姆 | 900 | |
| 桥接单声道, 1kHz, 1.0% THD(总谐波失真), 4欧姆 | 900 | |
| 失真,SMPTE-IM <0.01% <0.01% | ||
| 频率响应20-20kHz, 10dB时低于额定输出功率±0.2dB, 所有型号(-3dB点:8Hz和100kHz) | ||
| 信噪比,未加权,20-20kHz-106 dB-106 dB | ||
| 电压增益29.0x(29dB)36.5x(31dB) | ||
| 输入灵敏度,Vrms对于达到8欧姆的额定功率 | 1.28 (+4.4dBu) | 1.22 (+3.9dBu) |
| 对于达到4欧姆的额定功率 | 1.08 (+2.9dBu) | EIA:1.16 (+3.5dBu) |
| 输出电路类型AB AB | ||
| 输入阻抗6k欧姆(非平衡),12k欧姆(平衡),所有型号 | ||
| 动态净空4欧姆时为2dB,所有型号 | ||
| 阻尼因数8欧姆时>500,所有型号 | ||
| 放大器保护短路、开路、过热、超声波和射频保护。稳定到电抗或不匹配负载 | ||
| 冷却连续变速风扇,气流通过散热片组从后向前流动 | ||
| 控制正面后面 | 交流电开关,增益控制(每声道1个控制,21个制动装置)带削峰压限(每声道1个)的10位DIP开关(每声道对1个)、低频滤波器开/关(每声道1个)低频滤波器选择:33或50Hz(每声道1个),立体声/并联/桥接模式选择开关(每声道对1组) | |
| LED指示灯电源(绿色,每声道1个),信号(-10dB,-20dB)(绿色,每声道1个),削峰(红色,每声道1个),桥接和并联(黄色,每个声道组1个) | ||
| 连接器输入输出其它 | 3针端接块(“euro”或“Phoenix”类型)带防护罩的屏蔽带接口,每声道对1个屏蔽带两个QSC DataPort接口(支持全套“V1”功能),每声道对1个DataPort | |
| 负载保护打开/关闭静音、交流耦合(直流故障阻塞)、削峰限制。 | ||
| 电源要求请参阅后面板上的序列号标签。出厂时配置为100,120或220-240 VAC,50-60 Hz。 | ||
| 尺寸19.0"(48.3cm)宽,3.5"(8.9cm)高,14"(35.6cm)深(从前端安装架计算,包括后端支撑耳) | ||
重量21磅(9.5千克)净重;27磅(12.3千克)发货
2通道低阻抗型
CX302 CX502 CX702 CX902 CX1102
| 输出功率(瓦) | |||||
| 20-20k Hz, 0.03% THD(总谐波失真), 8欧姆/声道 | 200 300 425 550 700 | ||||
| 20-20k Hz, 0.05% THD(总谐波失真), 4欧姆/声道 | 325 500 700 900 1100 | ||||
| 1kHz, 1.0% THD(总谐波失真)(EIA), 8欧姆/声道 | 215 325 475 625 | ||||
| 1kHz, 1.0% THD(总谐波失真)(EIA), 4欧姆/声道 | 375 550 825 1050 | ||||
| 1kHz, 1.0% THD(总谐波失真)(EIA), 2欧姆/声道 | 600 800 1200 1500 1700 | ||||
| 桥接单声道, 20-20kHz, 0.1%THD(总谐波失真), 16欧姆 | 400 600 850 1100 1400 | ||||
| 桥接单声道, 20-20kHz, 0.1%THD(总谐波失真), 8欧姆 | 700 1000 1500 2000 | ||||
| 桥接单声道, 1kHz, 1.0% THD(总谐波失真), 8欧姆 | |||||
| 桥接单声道, 1kHz, 1.0% THD(总谐波失真), 4欧姆 | 1200 1600 2400 3000 3400 | ||||
| 失真,SMPTE-IM <0.01% <0.01% <0.02% <0.02% <0.02% | |||||
| 频率响应20-20kHz, 10dB时低于额定输出功率±0.2dB, 所有型号(-3dB点:8Hz和100kHz) | |||||
| 信噪比,未加权,20-20kHz-106 dB-107 dB-106 dB-104 dB-106 dB | |||||
| 电压增益31.5x(30dB) 40.0x(32dB) 50.5x(34dB) 56.6x(35dB) 56.6x(35dB) | |||||
| 输入灵敏度,Vrms对于达到8欧姆的额定功率 | 1.26 (+4.2dBu) | 1.23 (+4.0dBu) | 1.16 (+3.5dBu) | 1.17 (+3.6dBu) | 1.35 (+4.8dBu) |
| 对于达到4欧姆的额定功率 | 1.14 (+3.4dBu) | 1.12 (+3.2dBu) | 1.05 (+2.6dBu) | 1.06 (+2.7dBu) | 1.17 (+3.6dBu) |
| 输出电路类型 AB AB H H | |||||
| 输入阻抗6k欧姆(非平衡),12k欧姆(平衡),所有型号 | |||||
| 动态净空4欧姆时为2dB,所有型号 | |||||
| 阻尼因数8欧姆时>500,所有型号 | |||||
| 放大器保护短路、开路、过热、超声波和射频保护。稳定到电抗或不匹配负载 | |||||
| 冷却连续变速风扇,气流通过散热片组从后向前流动 | |||||
| 控制正面 | 交流电开关,增益控制(每声道1个控制,21个制动装置) | ||||
| 后面 | 带削峰压限的10位DIP开关(每声道1个),低频滤波器开/关(每声道1个)低频滤波器选择:33或50Hz(每声道1个),立体声/并联/桥接模式选择开关 | ||||
| LED指示灯 | 电源(绿色,每声道1个),信号(-10dB,-20dB)(绿色,每声道1个),削峰(红色,每声道1个),桥接和并联(黄色,每个声道组1个) | ||||
| 连接器输入 | 3针端接块("euro"或"Phoenix"类型)和XLR(针脚2为正极) | ||||
| 输出 | 带防护罩的屏蔽带接口 | ||||
| 其它 | QSC DataPort 接口(支持全套“V1”功能) | ||||
| 负载保护打开/关闭静音、交流耦合(直流故障阻塞)、削峰限制。 | |||||
| 电源要求请参阅后面板上的序列号标签。出厂时配置为100,120或220-240 VAC,50-60Hz。尺寸19.0"(48.3cm)宽,3.5"(8.9cm)高,14"(35.6cm)深(从前端安装架计算,包括后端支撑耳) | |||||
重量21磅(9.5千克)净重;27磅(12.3千克)发货
双声道和四声道分布式70V传输线型号
| CX204V CX302V CX602V CX1202V | |
| 输出功率(瓦) | |
| 20 - 20k Hz, 0.03% THD(总谐波失真), 70V/声道 | 200 200 400 800 |
| 20 - 20k Hz, 0.03% THD(总谐波失真), 8欧姆/声道 | 550 700 |
| 20 - 20k Hz, 0.05% THD(总谐波失真), 4欧姆/声道 | 1100 |
| 1k Hz, 0.05% THD(总谐波失真)(EIA), 70V/声道 | 220 250 440 1000 |
| 1k Hz, 0.1% THD(总谐波失真)(EIA), 70V/声道 | 300 600 1200 |
| 1k Hz, 1.0% THD(总谐波失真)(EIA), 70V/声道 | 300 |
| 桥接单声道, 140V, 20 - 20k Hz, 0.1% THD(总谐波失真) | 400 400 800 850 |
| 桥接单声道, 140V, 1k Hz, 0.1% THD(总谐波失真) | 440 600 1200 2400 |
| 桥接单声道, 1k Hz, 0.1% THD(总谐波失真), 16欧姆 | 1200 1400 |
| 桥接单声道, 1k Hz, 0.1% THD(总谐波失真), 8欧姆 | 2300 |
| 失真, SMPTE-IM <0.02%, 所有型号 | |
| 频率响应 20 - 20k Hz, 10dB 时低于额定输出功率 ±0.2dB, 所有型号 (-3dB 点: 8 Hz 和 100 kHz) | |
| 信噪比, 未加权, 20 - 20k Hz -106 dB, 所有型号 | |
| 电压增益 56.6x (35dB) 所有型号 | |
| 输入灵敏度, Vrms 1.26V (+4.2dBu), 对于 70.7V 时的额定功率 | |
| 输出电路类型 AB AB AB H | |
| 输入阻抗 6k 欧姆(非平衡), 12k 欧姆(平衡), 所有型号 | |
| 动态净空 4 欧姆时为 2 dB, 所有型号 | |
| 阻尼因数 8 欧姆时 >500, 所有型号 | |
| 放大器保护 短路、开路、过热、超声波和射频保护。稳定到电抗或不匹配负载 | |
| 冷却 连续变速风扇, 气流通过散热片组从后向前流动 | |
| 控制 | |
| 正面 | 交流电开关, 增益控制(每声道 1 个控制, 21 个制动装置) |
| 后面 | 带削峰压限的 10 位 DIP 开关(每声道 1 个), 低频滤波器开/关(每声道 1 个)低频滤波器选择: 33 或 50 Hz(每声道 1 个), 立体声/并联/桥接模式选择开关 |
| LED指示灯电源(绿色, 每声道1个), 信号(-10dB, -20dB)(绿色, 每声道1个), 削峰(红色,每声道1个), 桥接和并联(黄色,每个声道组1个) | |
| 连接器 | |
| 输入 | 3 针端接块 (“euro” 或 “Phoenix” 类型) 和 XLR (针脚 2 为正极) |
| 输出 | 带防护罩的屏蔽带接口 |
| 其它 | QSC DataPort 接口(支持全套 “V1” 功能) |
| 负载保护 打开/关闭静音、交流耦合(直流故障阻塞)、削峰限制。 | |
| 电源要求 请参阅后面板上的序列号标签。出厂时配置为 100, 120或220 - 240 VAC, 50 - 60 Hz。 | |
| 尺寸 19.0" (48.3 cm) 宽, 3.5" (8.9 cm) 高, 14" (35.6 cm) 深(从前端安装架计算,包括后端支撑耳) | |
重量21磅(9.5千克)净重;27磅(12.3千克)发货
技术规格如有变化,恕不另行通知。
TD-000077-00-K
QSC
通信地址:
销售与营销部门:(714)957-7100或免费电话(仅限美国)(800)854-4079
客户服务:(714)957-7150或免费电话(仅限美国)(800)772-2834
传真号码:
销售与营销传真号码:(714) 754-6174
客户服务传真号码:(714) 754-6173
网址:
www.qscaudio.com
电子邮件:
info@qscaudio.com
