用户手册 49LF6310 LG

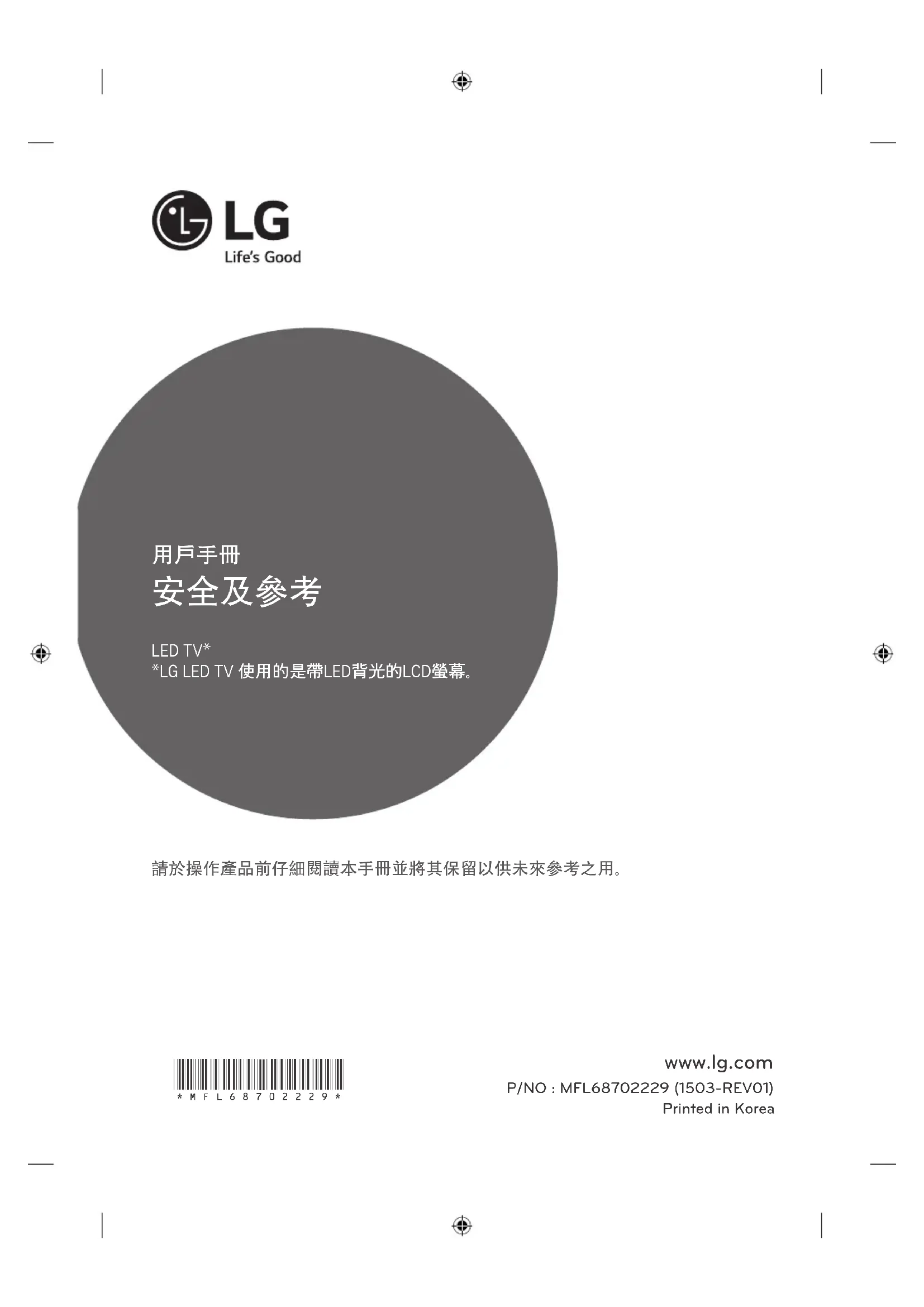

請於操作產品前仔細閱讀本手冊並將其保留以供未來參考之用。 LED TV*

*LG LED TV 使用的是帶LED背光的LCD螢幕。2

• 靠近儲水容器例如花樽 否則，可能導致火災、觸電、產品不能正常運作

從裝置拔下電源插頭。 插頭必須保持易於操作。 請勿以濕手接觸電源插頭。若插頭蘇腳沾濕或被 灰塵 覆蓋，請徹底弄乾電源插頭或擦拭灰塵。 過於潮濕有可能導致觸電。 確保將電源線連接接地電流。（未有設置安全地 線的 裝置除外。）有可能導致觸電或受傷。

如電源線未徹底固定，則可能引起火災。 確保電源線並無與發熱源（如暖爐）接觸。 這可能會導致火災或觸電危險。 切勿將重物或產品本身置於電源線上。 否則，可能導致火災或觸電。 將天線屈疊於建築物之間以防止雨水流入產品。 此有可能引致水分損壞產品內部並導致觸電。 於將電視安裝於牆上時，確保不要以電視背部之 電源 及信號線懸掛安裝。 此有可能導致火災、觸電。 請勿於單個多重電力輸出插座使用過多電力裝置。 否則將有可能因過熱引發火災。 請勿讓產品跌落或使其於與外部裝置連接時翻倒。 否則將可能導致受傷或產品損壞。 Safety instructions 使用本產品前，請仔細閱讀安全注意事項。粵語

防潮材料為有害物質，不可吞食。 若不小心吞 食，請 用力使其吐出，並前往鄰近醫院就醫。 乙 烯基包裝物 亦可引起窒息。 請放置於兒童無法觸

切勿讓孩童攀爬於電視上。 否則將導致電視翻倒並引致嚴重受傷。 於廢棄電池時注意以防止孩童吞食。 如小孩不慎吞食電池請尋求醫生協助即時就醫。 切勿於輸入端口連接至入牆插座時以任何金屬物 體/導 電體（例如金屬筷子/刀具/螺絲批）插入電 源線插頭 及入墻輸入插座間。 另外，插入牆壁的 輸入端口後， 請勿立即接觸電源線。 將可能導致 觸電。（視乎型號而定） 請勿於產品附近放置或儲存易燃物品。 可導致因不慎處理易燃物品而引致着火/爆炸或

請勿將金屬物體（例如錢幣、髮夾、筷子或金屬 絲 等）或易燃物（如紙張及火柴）投入產品內 部。 請特 別格注意兒童安全。 可能導致觸電、發生火災或受傷。 若有異物掉入 產品 內，請拔除電源線，並聯絡服務中心。 請勿於本產品上噴水，或用易燃物質（苯或稀釋 劑） 拭擦。 可導致火災或觸電。 請勿撞擊本產品，勿使任何物件掉入本產品中， 不可 用物件拋擲屏幕。 可能引致受傷或產品損壞。 雷電或颱風時，嚴禁觸碰本產品或天線。

於氣體洩漏時，嚴禁觸碰入墻電源插座，並打開

可能因火花引起火災或燒毀。 請勿隨意自行拆開、維修或修改產品。

聯絡服務中心進行檢查、校準或維修。 如發生任何下列情況，即時切斷產品電源並聯絡

• 產品曾產生煙霧或不尋常氣味 可能導致火災或觸電。4

若長時間不使用產品，請拔除產品電源線。 灰塵覆蓋可導致火災，或絕緣層受損可導致漏

不可將產品暴露於滴水或水環境下；不可於產品 上放 置任何裝有液體的物件，例如花瓶。 如牆壁會暴露於油或油霧，請勿在上面安裝此產

此舉可能會損壞產品，並導致產品掉落。 如水或其他物質進入了產品（如 AC 充電器、電源 線、電視機），請中斷連接電源線並馬上聯絡服

否則，可能導致火災或觸電。 僅可使用經 LG Electronics 認可的 AC 適配器和電

否則，可能導致火災、觸電、產品無法正常運作

切勿拆開 AC 適配器或電源線。 這樣可能導致火災或觸電。

將產品安裝於不存在無線電波的地方。 請於電源線及天線間預留足夠空間以防止當天線

請勿將產品安裝於不穩固的層架或斜面上。 亦應 避免 將產品放置於震動或不能安全承托產品的位

否則，可能因產品跌落或翻倒而導致受傷或產品

如將電視安裝於底座上，請採取措施以預防產品 翻 倒。 否則，將可能導致電視翻倒並引致受傷。 如希望將產品安裝於牆上，請於產品背面安裝 VESA 標 準掛牆介面（選擇性配件）。 於安裝套 件以使用掛牆 框（選擇性配件）時請注意固定以

只使用製造商指定的附件/配件。 於安裝天線時請諮詢認可技師。 此可能引起火災或觸電危險。粵語

建議於觀看電視時保持最少為螢幕對角線長度 2 至 7 倍之距離。 如長時間觀看電視有可能導致視力模糊。 規定使用特定類型電池。 此可能導致遙控器損壞。 請勿將新舊電池混合使用。 此可導致電池過熱及洩漏。 電池不應暴露於高溫的地方。 例如，避免產品暴 露於 直射陽光下，開放式火爐及電暖爐邊。 請勿將非充電式電池放置於充電裝置中。 確保遙控器與感應器之間並無物件。 遙控器信號有可能受陽光或其他強光干擾。 如此 情況 發生，將室內環境調暗。 當連接外部裝置如電視遊戲機時，確保連接線有

否則，可能因產品跌落或翻倒而導致受傷或產品

請勿以插入或拔除電源插頭方式開啟/關閉產品。 （請 勿使用電源插頭作為開關用途。） 此可導致機件損壞或觸電可能。 請遵從下列安裝指示以防止產品過熱。

• 請勿將產品安裝於不通風位置（例如：書櫃或

請注意於長時間觀看電視期間避免接觸通風口因 其可 能散發熱力。 此並不影響產品的運作或性

請定期檢查設備纜線，如外表受損或變形，請立 即拔 除電源，停止使用設備，並請授權服務商更

保護電源線以防止受到物理性如扭曲、折彎、緊 夾、 受到門的擠壓或踩踏或機件受損。 請加倍留 意插頭、 入墻插座以及裝置的電線出口。6

請勿以手或指甲、鉛筆或鋼筆等尖銳物件用力按 壓面 板，或使其刮花。 避免長時間接觸或以手指、握緊螢幕。 如不遵從 將可 導致螢幕短暫變形。 請於清洗產品及其組件時先拔除電源並以軟布拭

使用力度過大將可能導致磨損或褪色。 請勿以水 噴灑 或以濕布拭刷。 嚴禁使用會對產品及其面板 構成損壞 的化學品如玻璃清潔劑、汽車或工業增 亮劑、磨光劑 或蠟劑、苯、酒精等。否則，將可 能導致火災、觸電或產品損壞（變形、腐 蝕或破

當裝置連接到交流電入墻插座，即使以開關關閉 裝置，也不會與交流電源斷開。 於拔除電源插頭時，抓緊插頭以將其拔除。 如電源線內的金屬線脫離將可能引致火災。 於移動產品時，確保先將電源關閉。 然後，拔除 電源 線、天線纜線及所有連接纜線。 電視組合或電源線有可能受損並因此引發火災或

當移動產品或移除產品包裝時因產品重量需二人

每年聯繫服務中心一次，以清洗本產品的內部零

積聚的灰塵可導致機件故障。 向合資格服務人員諮詢所有有關維修事宜。 當產 品 受到任何形式的損壞時，例如電源線或插頭損 壞，液 體濺入或物件落入裝置中，裝置暴露於雨 水或潮濕環 境，裝置不能正常工作，或裝置掉落 摔壞，均需進行 維修服務。 如接觸產品時感覺冰冷，於開啟時可能出現「跳線」 情 況。 此為正常情況，產品並無異常。 產品面板乃可提供二百萬至六百萬像素之高科技 顯示 產品。 微細黑點及/或高亮彩色光點（紅色、 藍或綠 色）可能以每百萬分一 單位出現於顯示面 板上。 此 並不代表非正常運作及並不影響產品之

此現象亦會於第三方產品出現並不接受更換或退

於不同位置（左/右/上/下方）觀看時可能感受到 面板 不同亮度及顏色顯示。 此現象的出現乃顯示面板的特性。 此與產品性能

如影像靜止一段時間，為達至最佳節能效果，螢幕 可能會變得暗淡。只需操控遙控器或轉換影像， 螢幕的亮度便會回愎正常。長時間顯示靜態影像 （例如：廣播頻道標誌、螢幕功能表、電視遊戲 情景）可導致因螢幕損壞而出現稱為影像殘留的 重影現象。 產品保養範圍並不包括影像殘留。 避免於電視螢幕上長時間顯示固定影像（液晶顯 示 2 小時或以上；等離子顯示 1 小時或以上）。 並，如於電視上長時間以 4:3 比例觀看，影像殘留

此現象亦會於第三方產品出現並不接受更換或退

「咔嚦」斷裂雜音：於觀看或關閉電視時出現的斷 裂雜聲乃因溫度與濕度而導致塑料的熱收縮所產 生。 此等雜聲於遇熱膨脹之產品較為常見。 電路 嗡聲/面板訊噪：低水平雜音乃由高速切換電路以 產生大量電流令產品運作時發出。 其因應產品會

雜音之產生並不影響產品的性能及可靠性。 請勿在電視旁使用高壓電器 (例如, 電蚊拍)。這可

-- 於觀看 3D 內容時，建議於每小時進行 5 - 15 分鐘休息。長 時間觀看 3D 內容可導致頭痛、眩暈、疲累或眼部疲勞。 對強光敏感或有慢性疾病之人仕

• 某些用戶於遇上閃光或特定格式的 3D 內容時 可能出現癲癇或其他不良癥狀。

• 如出現噁心、處於懷孕劑/或患有如癲癇、心 率不正常或血壓問題等慢性疾病，請停止觀看 3D 影片。

• 不建議患有立體視覺缺失或立體視覺異常人 仕 觀看 3D 內容。 可能於觀看時出現重影或

• 如患有斜視（視線重疊）、弱視（視力偏弱） 、散光，可能會於感受景深時科能出現問題及 因重影現象而容易導致疲勞。 建議比一般人仕

• 如雙眼視力有所不同，請於觀看 3D 內容前進

患有需暫停連續或停止觀看 3D 內容的癥狀

• 感覺因缺乏睡眠、過度工作或酒精飲用而引致 疲勞時，請勿觀看 3D 內容。

• 如出現此等癥狀時，停止觀看 3D 內容並進行 足夠休息直至癥狀消退。 -- 如癥狀持續請從速求醫。 癥狀可包括頭痛、眼球疼痛、 眩暈、噁心、心悸、視力模糊及不適、重影、視力受阻 或疲勞。8

-- 於觀看 3D 內容時保持最少為螢幕對角線 長度的兩倍距離。 如於觀看 3D 內容期間 感覺不適，請移至距離電視更遠位置。

-- 五歲以下孩童嚴禁使用/光看 3D 內容。 -- 十歲以下孩童可能會因視力尚處於發展階 段而過度反應（例如：嘗試觸摸或跳進螢 幕。 於孩童觀看 3D 內容時需特別注意及

-- 因孩童眼球較成人為短而導致於 3D 展 示時出現雙目視差。 因此他們於觀看同 樣 3D 影像時需要比成年人較多的立體

-- 十九歲以下的青少年可能對由 3D 內容引 起的光線刺激產生過敏反應。 建議當感 到疲倦時停止長時間觀看 3D 內容。

-- 長者可能比年輕觀眾感受到較少 3D 效 果。請勿坐於少於建議距離位置。 當使用 3D 眼鏡是請注意

• 確保使用的為 LG 的 3D 眼鏡。 否則，將不能正 常觀看 3D 影片。

• 請勿使用普通眼鏡、太陽眼鏡或保護鏡而非 3D 眼鏡。

• 使用已改造的 3D 眼鏡可導致因適應而產生之

• 請勿將 3D 眼鏡存放於過高或過低溫度。 將導

• 3D 眼鏡較容易損壞及磨損。 於拭刷鏡片時應 使用清潔的軟布。 請勿以尖銳物體或化學品清 潔/拭擦 3D 眼鏡。

• 如電視從廠商運出後首次開啟，電視初始化可

• 您電視的 OSD（熒幕顯示）可能與此手冊中顯

• 可用的功能表及選項可能與您使用的輸入來源

• 電視可置於備用模式，以減少電源消耗。如果 有一段時間不觀看電視，應該關閉電視，這樣

• 如果減低影像的亮度等級，使用期間能大大減 少消耗的電源，這樣能降低整體的運作成本。

• 本手冊的產品規格或內容或會因產品功能升級 而隨時變更，恕不另行通知。

• 為了獲得最好的連接效果，HDMI 纜線和 USB 裝置接頭厚度應少於 10 毫米，寬度應少於 18 毫米。如果 USB 纜線或 USB 記憶卡與您的電視 的 USB 端口尺寸不符，請使用支援 USB 2.0 的

*A ≤ 10 毫米 *B ≤ 18 毫米

• 使用附有 HDMI 標誌的獲認證的纜線。

• 如您並非使用獲認證的纜線，可能無法於螢幕 顯示畫面，或發生連接錯誤。

• 建議的 HDMI 纜線類型（3m 或以下) - 高速 HDMI

- 設有 Ethernet 的高速 HDMI

• 請勿使用任何未經批准部件，以確保安全和產

• 因使用未經批准物品而造成的任何損壞或傷害 並不包括在保修範圍內。

• 某些型號在螢幕上附有一層保護薄膜，它是螢 幕的一部分，不要將其移除。粵語

另購項目可因改善品質而隨時變更或修改，恕不

如要購買這些項目，請聯絡經銷商。 這些裝置僅配合某些型號使用。 此等裝置的名稱和設計會因功能更新，出廠情況

AG-F*** 影院 3D 眼鏡 AN-MR600

定期清潔電視，以保持最佳效能並延長產品壽命。

• 確保先關閉電源並中斷電源線及所有其他纜線

• 長時間不觀看或使用電視時，從牆上插頭中斷 電源線的連接，以防閃電或電源激增而可能造

畫面、邊框、櫥櫃與底座 要移除灰塵或輕微污漬，用清潔的乾軟布擦拭表

如要清除較大的污漬，使用沾溼清水或稀釋溫和 洗滌劑的軟布擦拭表面。 然後立即使用乾布擦

• 請勿使用指甲或尖銳物件推動、磨擦或擊打畫 面表面，否則可能導致刮痕及畫面扭曲現象。

• 請勿在表面上噴上液體。 如果水滲進電視，可 能導致火災、觸電或出現故障。

不論任何類型及大小，抬起或移動電視時，請閱 讀下文，確保安全搬運，以防電視刮花或受損。

• 建議以包裝箱或連同電視原有的包裝材料移動

• 移動或抬起電視前，中斷電源線和所有纜線的

• 握穩電視的頂部和底部。 確保不要握住透明部 分、喇叭或喇叭排孔區域。

• 搬運電視時，請勿搖動或令電視受過度震動。

• 搬運電視時，保持電視直立，切勿轉向電視的 側面，或向左方或右方傾斜電視。

• 請勿過份用力，否則可能導致外框底座屈曲 /

• 請勿握住纜線整理器移動電視，因其可能斷裂 而導致受傷及電視損壞。10

只需按下即可開啟/關閉，或在操控桿按鈕上滑動 您的手指即可向上、下、左或右移動，輕鬆操作

當電視關閉時，將手指放 於操控桿按鈕，並輕按一

當電視開啟時，將手指放 於操控桿按鈕，按住幾秒 鐘然後放手。 所有操作中 的應用程式將會關閉， 而 且正在進行的所有錄影將

若您將手指放於操控桿按 鈕並向左或向右移動，即

若您將手指放於操控桿按 鈕並向上或向下移動，即 可觀看所需的儲存節目。

當電視開啟時，輕按操控桿按鈕一下。 您可以左或右移動操控桿，調整功能表選項 。

• 當您將手指放於操控桿按鈕並向上、下、左或 右移動時，請小心不要按到操控桿按鈕。若您 先按下操控桿按鈕，便不能調校音量水平及已

1 將電視機抬起並擺放在桌子上，保存機身豎直方

• 將電視機抬起並擺放在桌子上，保存機身豎直

10 厘米10 厘米10 厘米10 厘米10 厘米 2 將電源線連接至牆上電源插座。

• 請勿將電視置於發熱源附近，因此可能引發火

• 所顯示圖像可能與電視有異。 Kensington保安系統連接器位於電視後面。有關詳 細的安裝和使用信息，請參閱Kensington保安系統

Kensington保安系統連接在電視和桌子之間。

1 在電視背面插入並擰緊環首螺絲或 固定片和螺

• 如果在環首螺絲位置中插入了螺絲，請先將這

2 用螺絲將固定片安裝到牆上。 將壁掛支架的位置對準電視背面的環形螺絲。 3 以堅固繩索將環形螺絲及壁掛支架連接。確保繩

• 壁掛支架、螺絲及繩索需另行購買。 您可從本 地經銷商取得其他配件。

將選購的掛牆托架小心安裝在電視後方，再將掛 牆托架安裝在與地面垂直的堅固牆壁上。 將電 視安裝在其他建築物料時，請聯絡合資格的人 員。LG 建議應由合資格的專業安裝人員進行掛牆

建議使用 LG 掛牆托架。 如不使用 LG 掛牆托架，請使用能將裝置穩固於牆 上並有足夠空間連接外部裝置的掛牆托架。 10 厘米 10 厘米 10 厘米10 厘米 確保使用符合 VESA 標準的螺絲及掛牆底座托 架。 掛牆底座套件的標準尺寸如下表所述。

• 先中斷電源線的連接，然後移動或安裝電視。 否則，將可能導致觸電。

• 將電視安裝於壁掛支架前需反方向轉動底座以

• 若於天花或傾斜的牆面安裝電視，將可能跌落 並導致嚴重受傷。請使用授權 LG 壁掛支架並聯 絡當地經銷商及合資格人士。

• 請勿過度旋緊螺絲，否則會導致電視受損及保

• 使用符合 VESA 標準的螺絲和壁掛支架。 因誤 用或使用不當配件而造成的任何損壞或傷害並

• 使用在 VESA 標準螺絲規格列出的螺絲。

• 壁掛支架屬選購項目。 您可從本地經銷商取得

• 螺絲長度視乎壁掛支架而有所不同。 確保使用

• 安裝掛牆底座托架時，請使用保護貼條。 保護貼條可防止空隙積聚灰塵及污垢。(僅在以

將不同的外置裝置連接至電視，並切換輸入模式 以選取外置裝置。有關外置裝置連接的詳情，請 參閱個別裝置隨附的手冊。 可用的外置裝置為：HD 接收器、DVD 播放 器、VCR、音效系統、USB 儲存裝置、電腦、遊戲

• 如果您在 DVD 錄影機或 VCR 錄製電視節目， 請確保電視訊號輸入纜線已連接電視及DVD 錄 影機或 VCR。有關錄影的詳情，請參閱連接裝

• 如果您將遊戲裝置連接至電視，使用遊戲裝置

• 於電腦模式，可能產生由解像度、垂直格式、 對比度或亮度引致的雜音。 如出現雜訊，將電 腦輸出變更為其他解像度或將刷新率變更為其 他頻率、或於 PICTURE 功能表中調整亮度和對 比度，直至影像變為清晰。

• 於電腦模式，部份解像度設定可能未能正常運

使用 RF 線 (75 Ω) 將電視連接至牆壁天線插座。

• 如畫面品質惡劣，正確安裝訊號放大器以改善

• 如有連接天線，但畫面品質惡劣，嘗試以正確

• 支援的數碼電視音效：MPEG、Dolby Digital、Dolby Digital Plus、HE-AAC

將電視連接至外部裝置。 為達到最佳圖片及音訊 質素，請使用 HDMI 纜線將外置裝置及電視連接。

本手冊的描述基於遙控器的按鍵而定。 請仔細閱 讀本手冊並正確使用電視。 如需安裝電池，打開電池蓋，更換電池 (1.5 V AAA) 時配對電池格內的

關上電池蓋。 如要移除電池，以相反步驟執行動

• 某些遙控器按鍵於某些國家的類比模式電視有

(電源) 開啟或關閉電視。 檢查輸入來源。(視乎型號而定)

(設定) 進入快速設定。(視乎型號而定)

檢視目前節目及畫面的資訊。 (使用指南) 參閱使用指南。粵語

數字鍵 輸入數字 顯示節目指南。 返回之前檢視的節目。 調整音量。 存取最喜愛的節目清單。 檢視目前節目及畫面的資訊。 使用於觀看 3D 影片。(視乎型號而定） 打開或關閉聲音。 捲動已儲存的節目。 移至上一屏幕或下一屏幕。 PAGEFAVMUTEINPUT EXIT

顯示歷史記錄。 (HOME) 進入家用功能表。 顯示應用程式清單。導航按鍵 (上/下/左/右） 滾動閱覽菜單或選 選擇菜單或選項並確認輸入。 返回至上一層。 顯示推薦、節目、搜尋及錄影清單。 清除所有畫面顯示並返回電視檢視。

顏色按鈕 訪問某些菜單中的特殊功能。 : 紅 、 : 綠、 : 黃、 : 藍)電視文字按鍵( , ) 此等按鍵用於電視文 設定睡眠時間設定。 返回至即時電視。控制按鍵 ( ) 控制特級內容、置數碼錄影功能 或 SmartShare 功能表或 SIMPLINK 兼容裝置（USB 或 SIMPLINK 或 置數碼錄影功能)。 開始錄製及顯示錄製菜單。(僅限置數碼錄影功能支援型號） 在數碼模式調用所需字幕。 按下 AD 按鈕，將啟用音效說明功能。 選擇收音機、電視和數碼電視節目。 受支援的授權因型號而有所不同。 更多有關授權的詳細資料，請瀏覽 www.lg.com

若要獲取此產品所包含的 GPL、LGPL、MPL 來源程式碼和其他開放來源程式碼認證，請瀏覽

http://opensource.lge.com 。 除了來源程式碼，所有涉及到的授權條款、免責聲明和版權聲明可供下載。 LG Electronics 亦可以透過收費 CD-ROM 提供開放來源程式碼，費用包括 CD-ROM 成本 （例如媒體成本、運費以及處理費），您可透過 [e-mail] 索取。此服務由購買產品日期起計算三年 內有效。14

• 請檢查產品和遙控器之間是否有任何障礙物。

• 請連接其他產品，確認牆上插頭是否有問題。

• 在定時設定中檢查睡眠時間設定或定時器電源

• 如果在電視開機時沒有訊號，15 分鐘後若無任 何動作，電視就會自動關機。 連接至電腦 (HDMI) 時顯示「No signal」或「Invalid Format」。

y 因國家使用之波段頻道有所不同，用戶無法更 改或調校操作頻率，並本產品乃根據當地頻率

y 安裝及操作此裝置時，您應與其保持最少 20 厘米距離。此句適用於對用戶環境考慮的一般

操作溫度 0 °C ~ 40 °C 操作濕度 低於 80 % 儲存溫度 -20 °C ~ 60 °C 儲存濕度 低於 85 %

電視制式 DTMB PAL D/K, PAL I, NTSC M 節目範圍 DTMB : 21~69

外置天線抗阻 75 Ω記下電視的型號和序列號。 參考後蓋上的標籤，當您要求任何服務 時將此資訊告之經銷商。

操作產品前，請仔細閱讀本手冊，並保留作日後參考之用。 www.lg.com2 yue

03 音量- R/C鍵 61 藍 R/C鍵 06 >（箭嘴鍵/向右鍵） R/C鍵 63 黃 R/C鍵 07 >（箭嘴鍵/向左鍵） R/C鍵 71 綠 R/C鍵 08 電源 R/C鍵 72 紅 R/C鍵 09 靜音 R/C鍵 79 比例/畫面比例 R/C鍵 0B 輸入 R/C鍵 91 AD（音效說明） R/C鍵 0E 睡眠 R/C鍵 7A 使用指南 R/C鍵 0F TV、TV/RAD R/C鍵 7C Smart/主頁 R/C鍵 10-19 *數字鍵0-9 R/C鍵 7E SIMPLINK R/C鍵 1A Q.View/回放 R/C鍵 8E ►►（快進） R/C鍵 1E FAV（我的最愛頻道） R/C鍵 8F ◄◄（後退） R/C鍵 20 文字(Teletext) R/C鍵 AA 資訊 R/C鍵 21 T.選項（Teletext選項） R/C鍵 AB 節目指南 R/C鍵 28 返回（返回） R/C鍵 B0 ►（播放） R/C鍵 30 AV（音訊/視訊）模式 R/C鍵 B1 ꕗ（停上/FileList) R/C鍵 39 字幕/字幕 R/C鍵 BA ꕘ（靜止/慢速播放/暫

R/C鍵 BB 英式足球 R/C鍵 41 V（箭嘴鍵/向下游標） R/C鍵 BD ꔄ（錄製） R/C鍵 42 我的應用程式 R/C鍵 DC 3D R/C鍵 43 選單/設定 R/C鍵 99 自動設定 R/C鍵 44 確定/輸入 R/C鍵 9F 應用程式/* R/C鍵 45 Q.Menu R/C鍵

• 按鍵編碼4C(0x4C)適用於使用主頻道/副頻道的ATSC/ISDB型號。 (適用於南韓、日本、北美和拉丁美洲，哥倫比亞型號除外）3 yue英文

• 於您電視上顯示的影像可能有異。將USB連接至序列轉換器/將RS-232C輸入插頭連接至外置控制裝置（如電腦或A/V控制系統），從而於外部控制本產品的功能。注意：電視控制連接埠的類型可能因型號系列而有所不同。* 請留意，並非所有型號均支援此類型連接。* 纜線並無提供。 使用USB線將USB連接至序列轉換器 USB類型 USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132
• LGTV支援將PL2303晶片型（供應商ID：0x0557，產品ID：0x2008)USB連接至並非由LG製造或提供的序列轉換器。• 您可於售賣IT支援專業配件的電腦用品店購買。 RS232C配以RS-232C線 DE9（D-Sub9針）類型• 您需要購買連接電腦及電視的RS-232C（DE9，D-Sub9針母頭換母頭）換RS-232C纜線，其於手冊中有詳細說明。　 USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132 連接介面可能與您的電視有所不同。4 yue

外置控制裝置設置手機插孔類型• 您需要購買連接PC電腦及電視的耳機插頭換RS-232纜線，其於手冊中有詳細說明。* 其他型號，請連接至USB連接埠。* 連接介面可能與您的電視有所不同。

客戶電腦 RS-232C設定 3-線設定（非標準）

電腦 電視RXD 2 2 TXDTXD 3 1 RXDGND 5 3 GND

RXD 3 2 TXDTXD 2 1 RXDGND 5 3 GNDD-Sub9 電話RS-232C（序列連接埠）SetID有關設定ID號碼，請參閱第6頁的「實際數據對應」。頁61. 按SETTINGS以存取主功能表。2. 按下方向鍵移到(*一般→關於這電視或設定)並按OK。3. 按導覽鍵以捲動至SETID然後按OK。4. 向左或右捲動以選擇已設定的ID號然後選擇CLOSE。可調整範圍為1-99。5. 完成後，按下EXIT。(因應型號而定）5 yue英文

j q 00至05 06.對比 k g 00至64 20.調頻指令 m a (頁9) 07.亮度 k h 00至64 21.頻道

m g 00至64 10.銳利度 k k 00至32 24.輸入選擇

x b (頁11) 11.OSD選擇 k l 00至01 25.3D（僅限 3D型號） x t (頁11) 12.遙控鎖定

x v (頁11) 13.高音 k r 00至64 27.自動設定 j u (頁12) 14.低音 k s 00至64 *注意：播放或錄製媒體期間，所有除電源(ka)及按鍵(mc)外的指令將不能運作並作為NG處理。 利用RS232C纜線，電視可在電源開啟或關閉的狀態下執行「ka指令」。但使用USB至序列轉換纜 線，指令只會在電視開啟的情況下運作。6 yue

[Command1][Command2][][SetID][][Data][Cr] [Command1] : 第一指令以控制電視。（j、k、m或x） [Command2] : 第二指令以控制電視。 [SetID] : 您可調整[SetID]以於選項功能表選擇所需顯示器ID號。 電視的可調整範圍為1-99。如[SetID]選擇為「0」，則可控制所有已連接的設定。 *[SetID]於功能表上的標示為十位元（1至99）並於傳送/接收協定以十六位元（0x00至 0x63）顯示。 [DATA] : 以傳送指令數據（十六位元）。傳送「FF」以讀取指令狀態。 [Cr] : 返回指令-ASCII碼「0x0D」 [] : 空格–ASCII碼「0x20」 確定(OK)確認訊息 [Command2][][SetID][][OK][Data][x]

• 該設定會於接收正常數據時因應此格式傳送ACK（確認訊息）。此時，如數據處於數據讀取模式，即代表 顯示狀況數據。如數據處於數據讀取模式，它將返回電腦的數據。

• 電視接收異常數據或通訊出現錯誤時， 將會根據此格式傳送ACK（確認訊息）。 數據00：不合法編碼 實際數據對應（十六位元b 十進位元）

• 以十六進制輸入[data]時，請參照以下換算表。

• 頻道調校(ma)指令使用兩字節十六進制值([data])以選取頻道編號。 00：步驟0 32：步驟50（SetID50） FE：步驟254 01：步驟1（SetID1） 33：步驟51（SetID51） FF：步驟255

0F：步驟15（SetID15） C7：步驟199 270E：步驟9998 10：步驟16（SetID16） C8：步驟200 270F：步驟9999

► 要控制電視機的電源*開啟或關閉。 Transmission[k][a][][SetID][][Data][Cr] 數據00:關閉電源 01：*開啟電源 Ack[a][][SetID][][OK/NG][Data][x] ► 要顯示電視的電源開啟或*關閉 Transmission[k][a][][SetID][][Data][Cr] Ack[a][][SetID][][OK][Data][x]

• 同樣地，如果其他功能根據此格式傳送「FF」數據，通 知反饋展示每個功能的狀態。

► 以調整畫面格式。（主影像格式） 您亦可於Q.MENU或影像功能表中使用畫面比例調

Transmission[k][c][][SetID][][Data][Cr] 數據01：正常畫面(4:3) 02：寬畫面 (16:9) 04：縮放 05：縮放2

07：14:9 （歐洲、哥倫比亞、中東、亞 洲（除南韓及日本以外）） 09：*點對點掃描 0B：寬螢幕

• 使用電腦輸入，您可選擇16:9或4:3螢幕畫面比

• 於數碼電視/HDMI/量化（高清）模式中，點對點

• 寬螢幕模式運作可能因應型號而有所不同，其支 援所有數碼電視及部分ATV、AV。

03. 畫面靜音(Command:kd)

► 選擇畫面靜音開啟/關閉。 Transmission[k][d][][SetID][][Data][Cr] 數據 00：畫面靜音關閉（影像開啟）

01：畫面靜音開啟（影像關閉） 10：視訊靜音開啟 Ack[d][][SetID][][OK/NG][Data][x]

• 若只開啟視訊靜音，電視將顯示螢幕上顯示(OSD)。 但若開啟畫面靜音，電視將不會顯示OSD。

► 控制靜音開啟/關閉。 您亦可以利用遙控上的靜音鍵調整靜音功能。 Transmission[k][e][][SetID][][Data][Cr] 數據00：音量靜音開啟（音量關閉） 01：音量靜音關閉（音量開啟） Ack[e][][SetID][][OK/NG][Data][x]

您亦可以利用遙控器上的音量鍵調整音量。 Transmission[k][f][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[f][][SetID][][OK/NG][Data][x]

您亦可在影像功能表調整對比。 Transmission[k][g][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[g][][SetID][][OK/NG][Data][x]

您亦可在影像功能表調整亮度。 Transmission[k][h][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[h][][SetID][][OK/NG][Data][x]

您亦可在影像功能表調整色彩。 Transmission[k][i][][SetID][][Data][Cr]8 yue

您亦可在影像功能表調整色調。 Transmission[k][j][][SetID][][Data][Cr] 數據紅：00至綠：64 Ack[j][][SetID][][OK/NG][Data][x]

您亦可在影像功能表調整銳利度。 Transmission[k][k][][SetID][][Data][Cr] 數據最小:00至最大：32 Ack[k][][SetID][][OK/NG][Data][x]

11. OSD選擇(Command:kl)

► 於遙距控制時選擇OSD（螢幕上顯示）開啟/關閉。 Transmission[k][l][][SetID][][Data][Cr] 數據00:關閉OSD 01：開啟OSD Ack[l][][SetID][][OK/NG][Data][x]

12. 遙控器鎖定模式(Command:km)

► 鎖定於顯示器及遙控器上前置面板的控制。 Transmission[k][m][][SetID][][Data][Cr] 數據00:關閉鎖定 01：啟動鎖定 Ack[m][][SetID][][OK/NG][Data][x]

• 如您不使用遙控器，可使用此模式。 當主電源關閉及開啟（拔除及插入插頭，20至30秒 後），外置控制鎖定將會解除。

• 在備用模式中（以關閉計時器或「ka」、「mc」指令關閉 DC），並如果開啟按鍵鎖，按IR或本地按鍵的電源

您可在音訊功能表調整高音。 Transmission[k][r][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[r][][SetID][][OK/NG][Data][x]

您可在音訊功能表調整低音。 Transmission[k][s][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[s][][SetID][][OK/NG][Data][x]

您可在音訊功能表調整平衡。 Transmission[k][t][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[t][][SetID][][OK/NG][Data][x]

► 調整色溫。您亦可於影像功能表調整色溫。 Transmission[x][u][][SetID][][Data][Cr] 數據最小:00至最大：64 Ack[u][][SetID][][OK/NG][Data][x]

► 控制殘影控制模式。您亦可於選項功能表調整殘影

20（十進位元） 確認訊息[v][][SetID][][OK/NG][Data][x] *因應型號而定，並當聲音模式為EQ可調整數值時可

► 以減低電視的耗電量。您亦可於影像功能表調整智

00：關閉 01：最低 02：中等 03：最高 04：自動（適用於LCD電視/LED電視） 智能感應模式（適用於PDP電視） 05：關閉畫面

• 適用於歐洲、中東、哥倫比亞、亞洲（除南韓及

► 根據具體頻道編號以選擇頻道。 Transmission[m][a][][SetID][][Data00][] [Data01][][Data02][Cr]

• 類比地面訊號接收/有線 [Data00][Data01]頻道數據 數據 00 : 高位元頻道數據 Data 01 : 低位元頻道數據 -0000~00C7（十進位元：0~199） 數據02： 輸入來源（類比） -00：地面訊號接收電視(ATV) -80：有線電視(CATV)

• 數碼地面訊號接收/有線/衛星 [Data00][Data01]：頻道數據 數據 00：高頻道數據 數據 01：低頻道數據 -0000~270F（十位元：0~9999） 數據 02：輸入來源（數碼） -10：地面訊號接收電視（數碼電視） -20：地面訊號接收電台（電台） -40：衛星電視（衛星數碼電視） -50：衛星電台（衛星電台） -90：有線電視（有線電視） -a0：有線電台（有線電台）

1.調校至類比地面訊號接收(PAL)頻道10。 SetID=全部=00 數據00&01=頻道數據為10=000a 數據02=類比地面訊號接收電視=00 結果=ma00000a00 2.調校至類比地面訊號接收(DVB-T)頻道01。 SetID=全部=00 數據00&01=頻道數據為1=0001 數據02=類比地面訊號接收電視=10 結果=ma00000110 3.調校至衛星(DVB-S)頻道1000。 SetID=全部=00 數據00&01=頻道數據為1000=03E8 數據02=數碼衛星電視=40 結果=ma0003E840 Ack[a][][SetID][][OK][Data00][Data01] [Data02][x][a][][SetID][][NG][Data00][x]

• 適用於南韓、北美/拉丁美洲（除哥倫比亞以外）

► 將頻道調至以下具體頻道/主頻道/副頻道號碼。 Transmission[m][a][][0][][Data00][][Data01] [][Data02][][Data03][][Data04][][Data05][Cr] 數碼頻道分為具體頻道號碼、主要、及次要頻道號 碼。具體頻道號碼為實際數碼頻道，主頻道號碼為該 頻道的對應號碼，而次要頻道號碼為副頻道的號碼。 由於ATSC調諧器會自動從主/次編號映射頻道，於數 碼發送指令時無需實際編號。

• 類比地面訊號接收/有線 數據 00 ：具體頻道號碼 -地面訊號接收(ATV)：（十進位元：2~69）

-有線(CATV)：01、0E~7D（十進位元：1,14~125）

[Data01~04]：主頻道/副頻道號碼 數據 01&02：xx（任何） 數據 03&04：xx（任何） 數據 05：輸入來源（類比） -00：地面訊號接收電視(ATV) -01：有線電視(CATV)

• 數碼地面訊號接收/有線 數據 00：xx（任何） [Data01][Data02]：主頻道號碼 數據 01：高位元頻道數據 數據 02：低位元頻道數據 -0001~270F（十位元：1~9999） [Data03][Data04]：副頻道號碼 數據 03：高位元頻道數據 數據 04：低位元頻道數據 數據 05：輸入來源（數碼） -02：地面電視(DTV)–使用實際頻道編號 -06：有線電視(CADTV)–使用實際頻道編號10 yue

-22：地面電視(DTV)–不使用實際頻道編號 -26：有線電視(CADTV)–不使用實際頻道編號 -46:有線電視(CADTV)–僅使用主頻道編號（一部

兩字節可用於各個主及次頻道數據，但通常只單獨使 用低字節（高字節為0）。

1.調頻至類比有線(NTSC)頻道35。 SetID=全部=00 數據00=頻道數據為35=23 數據01&02=並無主頻道=0000 數據03&04=並無副頻道=0000 數據05=類比地面訊號接收有線電視=01 總計=ma00230000000001 2.調頻至數碼地面訊號接收(ATSC)頻道30-3。 SetID=全部=00 數據00=具體頻道號碼=00 數據01&02=主頻道號碼為30=001E 數據03&04=副頻道號碼為3=0003 數據05=數碼地面訊號接收電視=22 總計=ma0000001E000322 Ack[a][][SetID][][OK][Data00][Data01] [Data02][Data03][Data04][Data05] [x][a][][SetID][][NG][Data00][x]

► 將頻道調至以下具體頻道/主頻道/副頻道號碼。 Transmission[m][a][][0][][Data00][][Data01] [][Data02][][Data03][][Data04][][Data05][Cr]

• 數碼地面訊號接收/衛星 數據00：xx（任何） [Data01][Data02]：主頻道號碼 數據01：高位元頻道數據 數據02：低位元頻道數據 -0001~270F（十位元：1~9999） [Data03][Data04]:副頻道/支線頻道號碼

數據03：高位元頻道數據 數據04：低位元頻道數據 數據05：輸入來源（適用於日本的數碼/衛星頻道） -02：地面訊號接收電視（數碼電視） -07：BS（衛星廣播頻道） -08：CS1（衛星通訊頻道1） -09：CS2（衛星通訊頻道2）

SetID=全部=00 數據00=具體頻道號碼=00 數據01&02=主頻道號碼為17=0011 數據03&04=副頻道/支線頻道號碼為1=0001 數據05=數碼地面訊號接收電視=02 總計=ma00000011000102 2.調至BS(ISDB-BS)頻道30。 SetID=全部=00 數據00=具體頻道號碼=00 數據01&02=主頻道號碼為30=001E 數據03&04=任何=0000 數據05=數碼BS電視=07 總計=ma0000001E000007

• 此功能根據型號而有所不同。 Ack[a][][SetID][][OK][Data00][Data01] [Data02][Data03][Data04][Data05] [x][a][][SetID][][NG][Data00][x]

21. 頻道（節目）新增/刪除（略過）(Command:mb)

► 要於下一次略過目前頻道（節目）。 Transmission[m][b][][SetID][][Data][Cr] Data00：刪除(ATSC,ISDB)/略過(DVB) 01：新增 Ack[b][][SetID][][OK/NG][Data][x]

• 設定已儲存的頻道狀態，以刪除(ATSC,ISDB)/略過 (DVB)或新增。

► 傳送IR遙距按鍵編碼。 Transmission[m][c][][SetID][][Data][Cr] Data 按鍵編碼-頁2. Ack[c][][SetID][][OK/NG][Data][x]

► 為主畫面選擇輸入來源。 Transmission[x][b][][SetID][][Data][Cr]

00：DTV 02：衛星DTV ISDB-BS（日本） 03：ISDB-CS1（日本） 04：ISDB-CS2（日本） 11：CATV 01：CADTV 10：ATV 20：AV或AV1 21：AV2 40：色差1 60：RGB 41：色差2 90：HDMI1 92：HDMI3 91：HDMI2 93：HDMI4 Ack[b][][SetID][][OK/NG][Data][x]

► 為電視更改3D模式。 Transmission[x][t][][SetID][][Data00][][Data01] [][Data02][][Data03][Cr]

[Data00]00：3D開 01:3D關 02：從3D至2D 03：從2D至3D [Data01]00：頂部及底部 01：並排 02：棋盤 03：幀序列 04：直列交錯 05：橫排交錯 [Data02]00：從右至左 01：從左至右 [Data03]3D效果（3D景深）：最少：00-最大：14

• [Data02],[Data03]功能視乎型號和訊號。

• 如[Data00]為00(開啟3D模式)，則[Data03]為無

• 如[Data00]為01(關閉3D模式)或02(從3D至2D） ，則[Data01]、[Data02]和[Data03]為無意義。

• 如[Data00]為03(從2D至3D），[Data01]及 [Data02]為無意義。

• 如[Data00]為00(3D開啟）或03(2D轉為3D） ，[Data03]只會在3D模式(類型)只限手動控制時運

• 根據廣播/視訊訊號，所有3D模式選項([Data01])可

26. 3D延伸(Command:xv)（只限3D型號）

► 為電視更改3D模式。 Transmission[x][v][][SetID][][Data00][] [Data01][Cr] [Data00]3D選項 00：3D圖像糾正 01：3D景深（3D模式只限手動控制） 02：3D視點 06：3D色彩校正 07：3D聲音調變 08：一般影像檢視 09：3D模式（類型） [Data01]每種3D模式的個別範圍由[Data00]取決。 1)當 [Data00]為00時 00：由右至左 01：由左至右 2)當 [Data00]為01、02時 數據 最小：0-最大：14（*以十六位元編碼傳送） 數據值範圍(0-20)自動轉換視點範圍(-10-+10)（因

*此選項會在3D模式（類型）只限手動控制時運作。 3)當 [Data00]為06、07時 00：關 01：開 4)當 [Data00]為08時 00：由從3D至2D轉換的2D視訊回復至3D視訊 01：除2D至3D影片外，將3D影片轉換至 2D影片 *如未能符合轉換條件，指令會以NG執行。 5)當[Data00]為09時 00：標準 02：劇院 04：手動 01：運動 03：極致 05：自動 Ack[v][][SetID][][OK][Data00][Data01][x] [v][][SetID][][NG][Data00][x]12 yue

► 自動調整影像位置及減少畫面震動。僅可在RGB
