用户手册 Bravia KDL42R500A SONY

使用本电视机之前，请先仔细阅读此使用说明书并将之妥善保存以备日后参考。

除另外说明，本手册中所使用的是KDL-42R500A之插图。

商标信息

- HDMI、IDMI标志和High-Definition Multimedia Interface是HDMI Licensing, LLC 在美国和其他国家的商标或注册商标。

- 由Dolby Laboratories授权制造。

- “BRAVIA” 和 BRAVIA 是Sony Corporation的商标。

- MII、Mobile High - Definition Link和MIII标志是MHL Licensing，LLC的商标或注册商标。

- 由DTS Licensing Limited授权制造。有关美国和全世界的专利及商标信息，请参阅www.dts.com/patents/legacy.aspx.

(c) DTS Licensing Limited和DTS, Inc. 2012。

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

dts®

2.0+Digital Out

MHL™

型号和电源等级的标签 （根据适用的安全规定）位于电视机背面。

目录

启用指南

检查附件 4

1: 安装台式底座 4

2: 连接天线 / 电缆 / 录像机 ..... 5

3: 避免电视机倾倒 5

4：进行初始设定 6

观看电视 6

安全信息 7

预先注意事项 9

操作电视机

遥控器简介 10

电视机按钮和指示灯的简介 12

使用选购装置

连接选购装置 13

观赏来自外接装置的图像 14

连接MHL设备 15

观赏画中画（PIP） 15

观赏3D视频 16

使用菜单功能

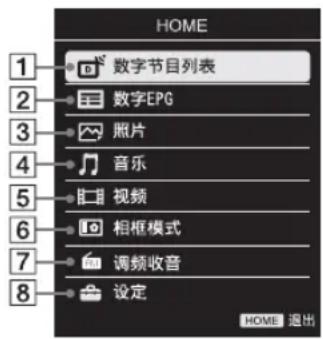

浏览菜单 19

使用数字节目列表 DV3. 20

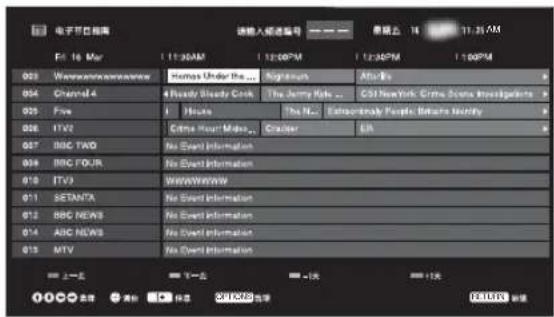

使用数字电子节目指南（EPG） 21

通过USB播放照片/音乐/视频 22

照片/音乐/视频的基本操作 22

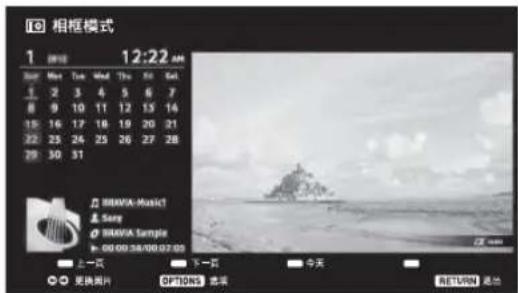

相框 25

收听FM广播 26

使用备有BRAVIA Sync 控制的BRAVIA Sync ... 27

BRAVIA Sync 控制 27

设定调节 28

图像设定 28

声音设定 29

屏幕设定 30

频道设定 32

亲子锁 34

设定 35

环保 37

其他信息

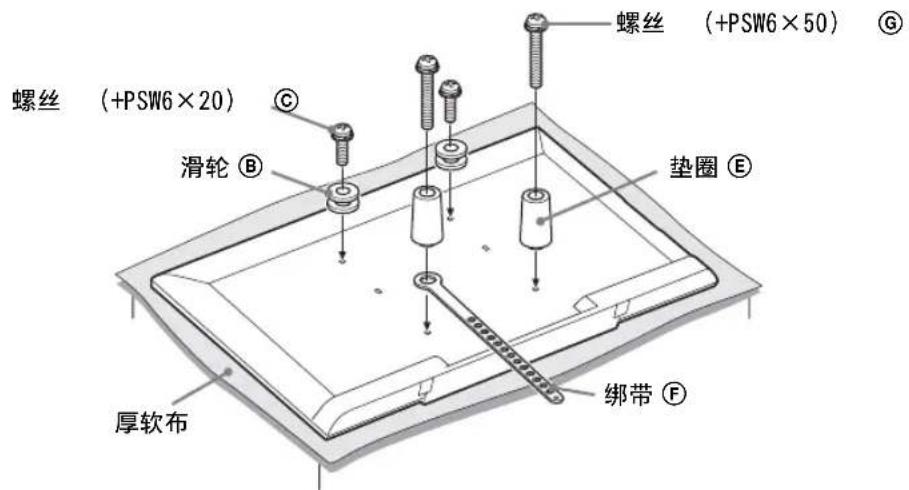

安装附件（挂壁式支架） 38

SU-WL400 39

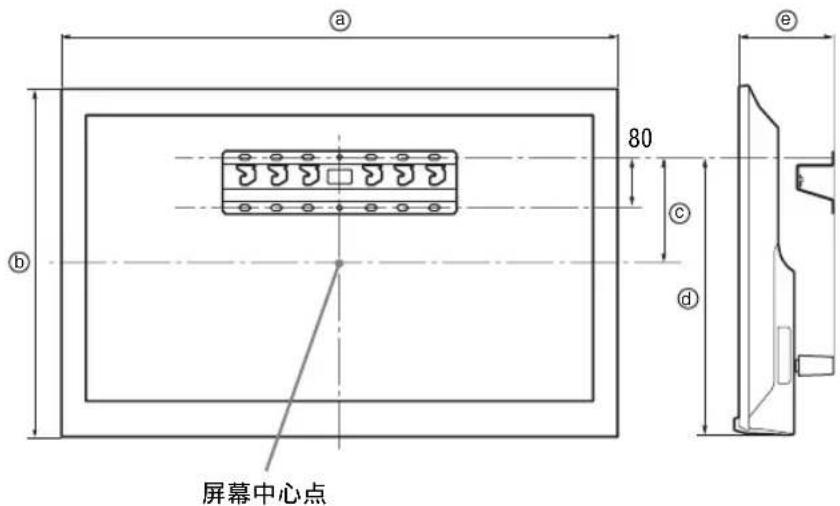

电视安装尺寸制表 39

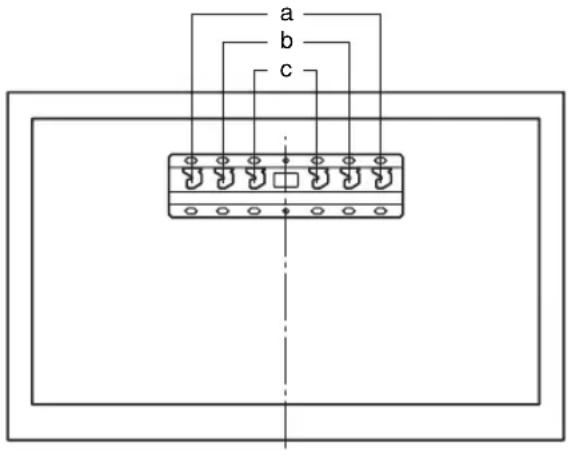

支架位置的图表/制表.... 40

故障排除 41

规格 43

DV3: 仅适用于数字频道

操作电视机前，请参阅“安全信息”（第7页）。妥善保存此使用说明书以备日后参考。

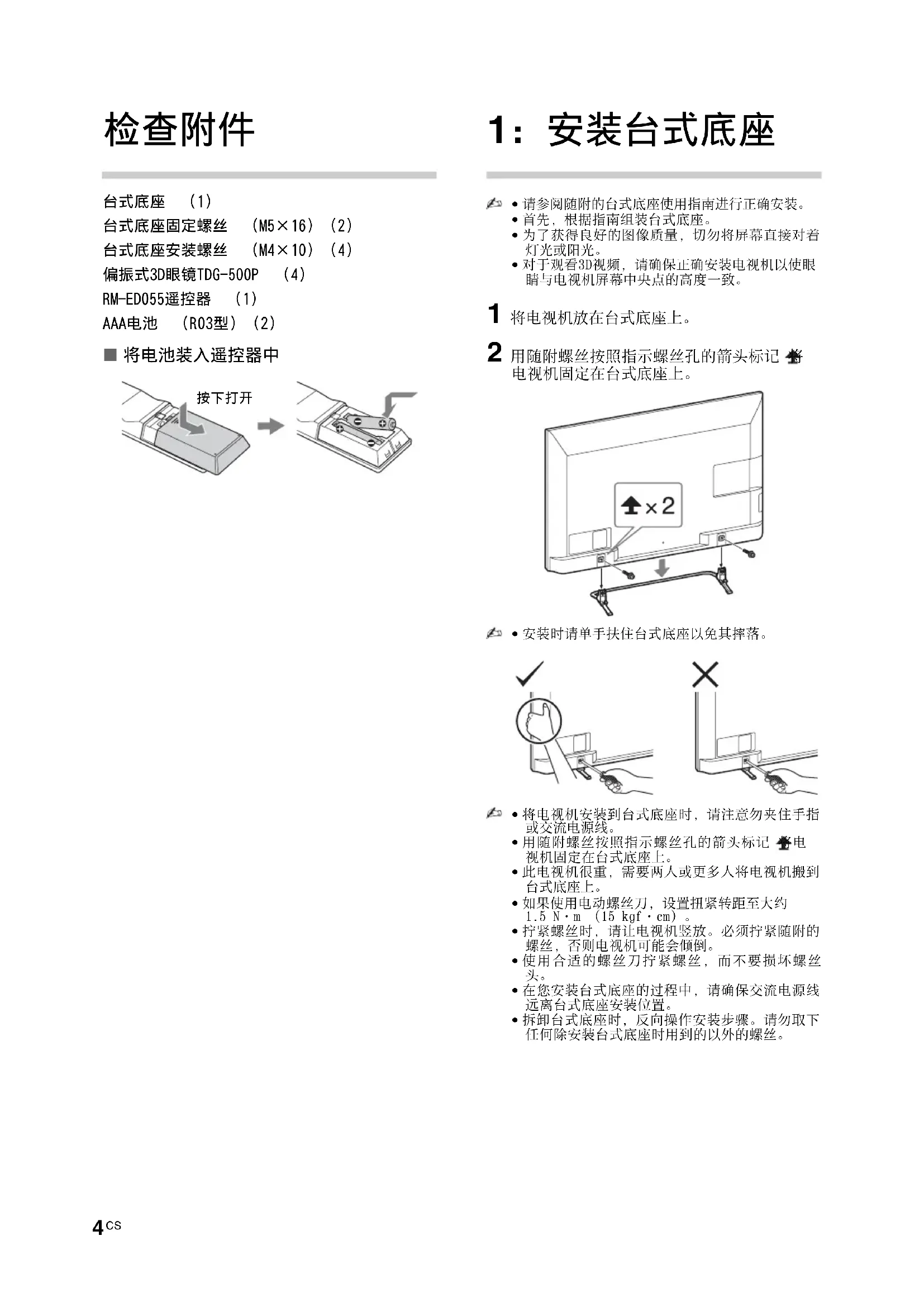

检查附件

台式底座 (1)

请参阅随附的台式底座使用指南进行正确安装。

• 首先，根据指南组装台式底座。
• 为了获得良好的图像质量，切勿将屏幕直接对着灯光或阳光。
• 对于观看3D视频，请确保正确安装电视机以使眼睛与电视机屏幕中央点的高度一致。

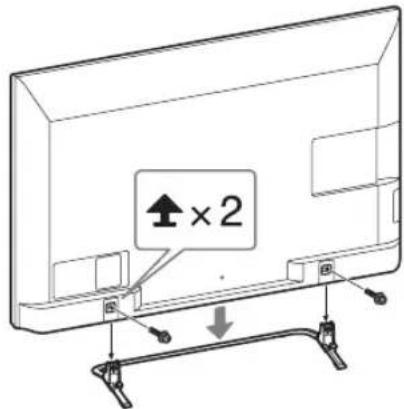

1 将电视机放在台式底座上。

2 用随附螺丝按照指示螺丝孔的箭头标记将电视机固定在台式底座上。

↑×2

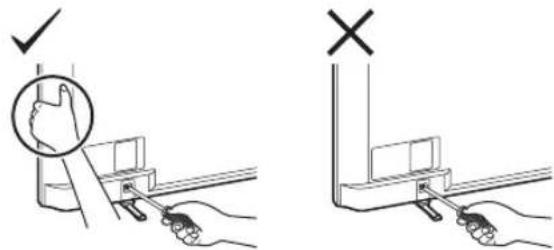

- 安装时请单手扶住台式底座以免其摔落。

- 将电视机安装到台式底座时，请注意勿夹住手指或交流电源线。

• 用随附螺丝按照指示螺丝孔的箭头标记电视机固定在台式底座上。
• 此电视机很重，需要两人或更多人将电视机搬到台式底座上。
• 如果使用电动螺丝刀，设置扭紧转距至大约 1.5 ~N · m (15 kgf·cm)。
• 拧紧螺丝时，请让电视机竖放。必须拧紧随附的螺丝，否则电视机可能会倾倒。
• 使用合适的螺丝刀拧紧螺丝，而不要损坏螺丝头。
• 在您安装台式底座的过程中，请确保交流电源线远离台式底座安装位置。
• 拆卸台式底座时，反向操作安装步骤。请勿取下任何除安装台式底座时用到的以外的螺丝。

2: 连接天线 / 电缆 / 录像机

- 未随附连接电缆。

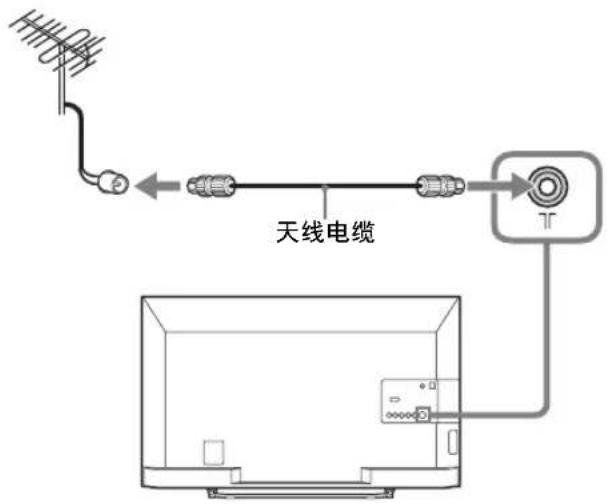

连接天线/电缆

天线电缆

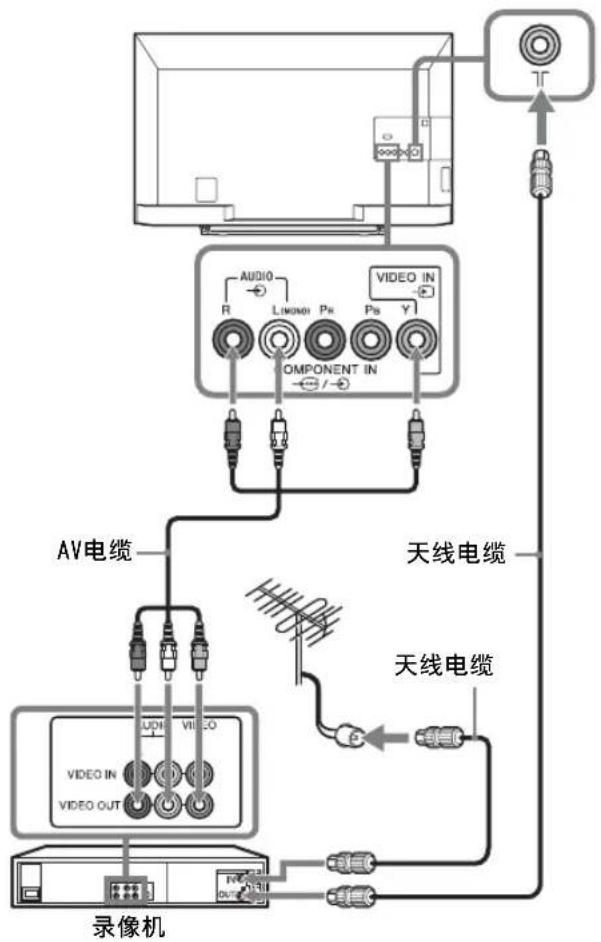

连接天线/电缆和录像机


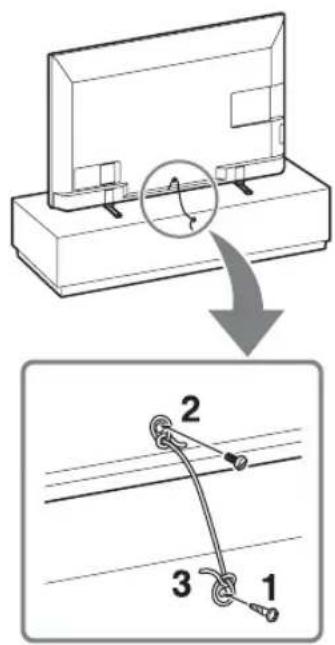

3: 避免电视机倾倒

1 安装木螺丝（4 mm直径，未随附）入电视机底座。
2 将机器螺丝（M4，未随附）安装到电视机螺丝孔。

M4机器螺丝的长度视绳索直径而不同。请参考下图。

6-8 mm 螺丝M4 电视机 绳索

3 使用坚韧的线（未随附）绑紧木螺丝和机器螺丝。

请将电视机放置在平稳水平的表面。如果放置在不平稳的地方，可能会导致电视机倾倒、掉落，并造成人身伤害。
- 使用Sony选购支撑带套件固定电视机。联络您的邻近Sony服务中心以购买此套件。记下您的电视机型号以供参考。

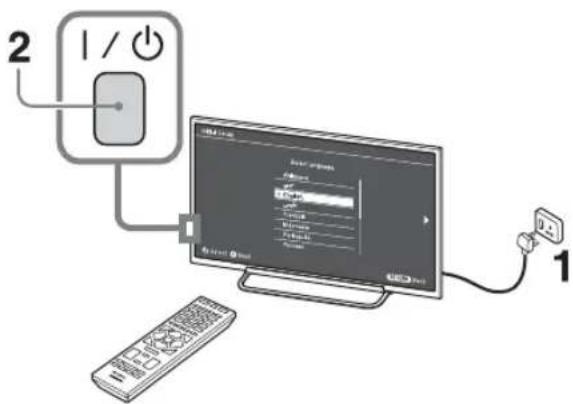

4: 进行初始设定 观看电视

2 1

1 交流电源插头和交流电源插座的形状依区域而不同。

2 当电视机处于待机模式时 （电视机正面的 I/○指示灯亮红色），请按下遥控器上的 I/○开启电视机。

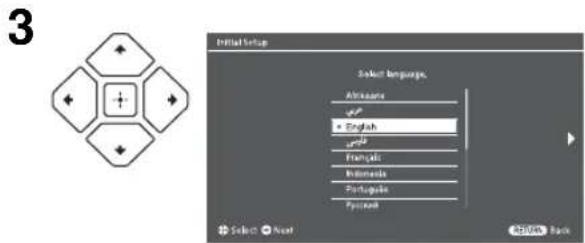

• 设定用于画面显示 (OSD) 文字的语言
• 选择区域和地区
• 选择使用类型
• 选择 “家”以获取在家使用电视机最适合的电视机设定。
• 选择广播。
• 扫描频道
• 改变频道次序
  如果您要更改频道次序，请按照“频道排序”（第32页）中的步骤操作。

按HOME或RETURN退出。

您也可手动调入频道 （第32页和第33页）。

- 设定当前日期和时间 （第35页）。

1 按电视机上的 I/O 打开电视机。
2 按DIGITAL/ANALOG在数字和模拟模式之间切换。
3 按数字按钮或PROG +/-选择一个电视频道。
4 按VOLUME +/-调节音量。

安全信息

安装/设定

根据下列指示安装及使用电视机，以避免发生火灾、触电或损坏和/或人身伤害。

安装

• 应将电视机安装在易于插拔的电源插座附近。
• 将电视机放置在平稳水平的表面上，以避免电视机掉落而造成人身伤害或电视机损坏。
• 仅可由有资格的服务人员执行挂壁安装。
• 为了安全起见，强烈建议您选购Sony 推荐的挂壁式支架，其中包括：- 挂壁式支架SU-WL400
• 在安装挂壁式支架时，请使用支架随附的专用固定螺丝。从挂壁式支架接触面量起专用固定螺丝的长度如图所示。 螺丝直径和长度视挂壁式支架型号而异。 如不使用专用固定螺丝，可能会造成电视机掉落及内部损坏等。

8\~12mm

螺丝M6 （随挂壁式支架提供）
专用挂壁式支架 电视机后盖上的支架安装部位

搬运

• 搬运电视机之前，请断开所有电缆的连接。
• 大尺寸电视机需要两人或两人以上搬运。
• 用手搬运电视机时，请如下图所示抓握。请勿对液晶面板和屏幕边框施加压力。

- 抬起或移动电视机时，请牢牢扶住其底部。

• 搬运电视机时，请勿使其受到摇晃或过度振动。
• 搬运电视机以进行维修或移动时，请使用原有的纸箱和包装材料进行包装。

通风

• 切勿覆盖通风孔或将任何物体插入机壳内。
• 如下图所示，在电视机周围保留通风空间。
• 强烈建议您使用Sony挂壁式支架以确保足够的空气流通。

安装在墙上

10 cm 10 cm 30 cm 10 cm

请至少在电视机周围保留此空间。

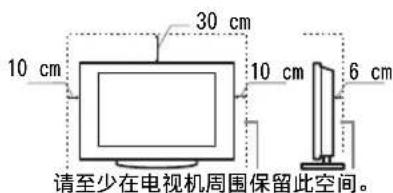

安装在底座上

10 cm 30 cm 10 cm 6 cm 请至少在电视机周围保留此空间。

• 为了确保正确通风及防止脏物或灰尘堆积：
• 请勿将电视机平放、上面朝下安装、向后安装或侧面安装。
• 请勿将电视机放置于架子、地毯、床或壁橱中。
• 请勿用布 （如窗帘）或物件 （如报纸等）覆盖电视机。
• 请勿如下图所示安装电视机。

阻碍空气流动。

墙面

阻碍空气流动。

交流电源线

按照下列指示使用交流电源线和插座以避免发生火灾、触电或损坏和 / 或人身伤害：

• 电视机上交流电源插头的形状视地区而异。必须连接插头适合交流电源插座的附带的交流电源线。
• 将插头完全插入交流电源插座。
• 仅可在110-240 V交流电源上使用电视机。
• 连接电缆时，为了安全起见请务必拔下交流电源线，并注意避免被电缆绊到脚。
• 在进行作业或移动电视机之前，请从交流电源插座上断开交流电源线的连接。
• 保持交流电源线远离热源。
• 拔出交流电源插头并定期进行清洁。如果插头上覆盖一层灰尘并且有水气，则其绝缘品质可能已经劣化，并可能会造成火灾。

注意

• 请勿过度拧捏、弯曲或扭转交流电源线。否则线芯可能会暴露在外或折断。
• 请勿改装交流电源线。
• 请勿将任何重物压在交流电源线上。
• 断开交流电源线连接时，请勿拉扯交流电源线。
• 请勿在相同的交流电源插座上连接太多装置。
• 请勿使用不适当的交流电源插座。

使用限制

请勿在下列地点、环境或情况条件下安装 / 使用电视机，否则电视机可能会发生故障并造成火灾、触电、损坏和 / 或人身伤害。

地点：

• 户外（直射阳光下）、海边、轮船或其他船只上、车内、医疗机构、不稳定的地方、水边、雨水、湿气或烟雾处。
• 如果将电视机放置在公共浴室或温泉的更衣室内，则电视机可能会因空气中的硫化物等而损坏。

清洁：

切勿将水或清洁剂直接喷在电视机上。否则液体可能滴落在屏幕的底部或外部部件上并进入内部，从而造成故障。

• 炎热、潮湿或多尘的地方；昆虫可能进入的地方；可能会受到机械震动的地方；易燃物旁（蜡烛等）。电视机不能受到滴水或水溅，且不能在电视机上放置花瓶等盛有液体的物品。
• 请勿将电视机放置在潮湿或多尘空间内，或具有油烟或蒸汽房间内（灶台或增湿器附近）。否则可能会导致火灾、触电或变形。

情况条件：

• 请勿在湿着手时，机壳打开时或使用非制造厂商推荐附件时使用电视机。在有闪电暴风雨时，请断开电视机与交流电源插座和天线的连接。
• 请勿将电视机安装在露天场所。否则可能会导致人员受伤或人为损坏，或物件碰撞电视机。

打破电视机屏幕：

• 请勿将任何物品丢向电视机。否则屏幕可能会因为受到撞击而破裂并造成严重伤害。
• 若电视机表面破裂，请勿在拔下交流电源线之前碰触电视机。否则便可能会导致触电。

- 请勿使LCD屏幕受到任何强烈撞击或震动。屏幕玻璃可能会破裂或粉碎并造成伤害。

当未使用时

• 如果您不使用电视机数天，为了环保和安全原因，应将电视机电源线从交流电源插座上拔下。
• 关闭电视机电源时，电视机并未与电源断开连接，请将插头从电源插座上拔下以完全断开电视机的电源连接。
• 但是，某些电视机可能具有需要将电视机保持在待机模式下才能正常工作的特点。

对于儿童

• 请勿让儿童爬上电视机。
• 请将小附件放置于儿童无法触及的位置，以免不小心吞下。

如果出现下列问题…

如果出现下列任何问题，请关闭电视机并立即拔下交流电源线。 请询问您的经销商或Sony维修中心以让有资格的服务人员进行检查。

当：

• 交流电源线损坏。
• 交流电源插座不适当。
• 电视机由于跌落、敲击或撞击而损坏。
• 任何液体或固体物件通过开口处掉入机壳内。

关于液晶显示屏温度

液晶显示屏长时间使用后，面板四周会变热。用手触摸时会感觉较热。

预先注意事项

观赏电视

- 有些人使用本产品可能会感到不适（例如，眼睛疲劳、乏力或恶心）。Sony建议所有观赏者在观看3D视频影像或玩立体3D游戏时要定时休息。所需休息的长度和频率因人而异。由您判断最适合您的情况。如果您感到不适，应停止使用本产品和观看3D视频影像，直到不适症状消失；如您认为有必要，请就医。您也应该查看(i)电视机以及与电视机配合使用的任何其他设备或媒体的使用说明书和(ii)Sony的网站以获得最新信息。儿童（尤其是六岁以下的儿童）视力尚在发育。请先咨询医生（如儿科或眼科医师），再允许儿童观看3D视频影像或玩立体3D游戏。成人应监督儿童确保遵守上述建议。

• 本产品只能用于观看兼容Sony电视机上的3D视频影像。
• 从电视屏幕高度三倍以上的距离处观看电视。
• 避免镜腿顶端弄伤眼睛。
• 请小心不要在弯曲眼镜腿时将手指夹在转轴处。
• 请在适当光线条件下观赏电视，因为在光线不足或长时间观赏电视会损害您的视力。
• 使用耳机时，请调节音量以避免过高的音量损坏您的听力。

LCD屏幕

虽然LCD屏幕采用最精密技术制造且99.99%以上的像素有效，然而在LCD屏幕上还是经常会出现暗点或亮点（红色、蓝色或绿色）。这是LCD屏幕的结构特性，并不是故障。
- 请勿按压或刮前而滤光镜或在电视机顶部放置物件。这可能会导致图像变形或LCD屏幕损坏。
- 若在寒冷的地方使用电视机，图像会有一些模糊或变暗。这是正常现象。电视机的温度升高之后这个现象便会消失。
- 图像静止不动将会产生重影。这个现象应该在一会儿之后便会消失。
- 使用电视机时屏幕与机箱会变热。这是正常现象。
- LCD屏幕含有少量液态晶体。本电视机中使用的某些荧光管也含有水银（LED背光液晶电视机除外）。进行废弃处理时，请遵照当地的法令和法规。

使用和清洁电视机的屏幕表面/机壳

请务必在清洁液晶电视之前，先将连接至液晶电视的交流电源线从交流电源插座上拔下。

为了避免机体材料变质或屏幕涂层腐蚀，请遵照下列预先注意事项。

• 若要清除屏幕表面/机壳上的灰尘，请用柔软布料擦拭。如果还是有灰尘，请使用已稀释的温和清洁剂沾湿的软布来擦拭。

• 切勿将水或清洁剂直接喷在电视机上。否则液体可能滴落在屏幕的底部或外部部件上，并可能导致故障。

• 切勿使用任何类型的磨砂垫、碱性/酸性清洁剂、擦洗粉或易挥发溶剂，如酒精、挥发油、稀释剂或杀虫剂。使用上述材料或与橡胶或乙烯基物品长时间接触可能会造成屏幕表面和机壳材料的损坏。

• 建议您定期对通风口进行吸尘，以确保通风正常。
• 当调整电视机角度时，请慢慢地移动电视机以防止电视机从台式底座移动或滑落。

选购装置

请将会产生电磁辐射的选购附件或任何装置远离电视机。否则可能会造成图像扭曲和/或噪声。

关于操作遥控器和电池的注意事项

注意

• 按照正确的极性装入电池。
• 请勿同时使用不同类型的电池，或新旧电池混合使用。
• 请以不污染环境的方法处理电池。某些地区可能规定了电池的处理方法。请咨询当地政府。
• 小心使用遥控器。请勿掉落或踩踏遥控器，或将任何液体溅到遥控器上。
• 请勿将遥控器放在靠近热源、受阳光直射的地方，或者放在潮湿的房间里。

警告

不得将电池暴露于阳光、明火或类似过热环境下。

眼镜的维护

• 用软布轻轻擦拭眼镜。
• 切勿使用稀释剂、酒精或汽油等烈性溶剂进行清洁。

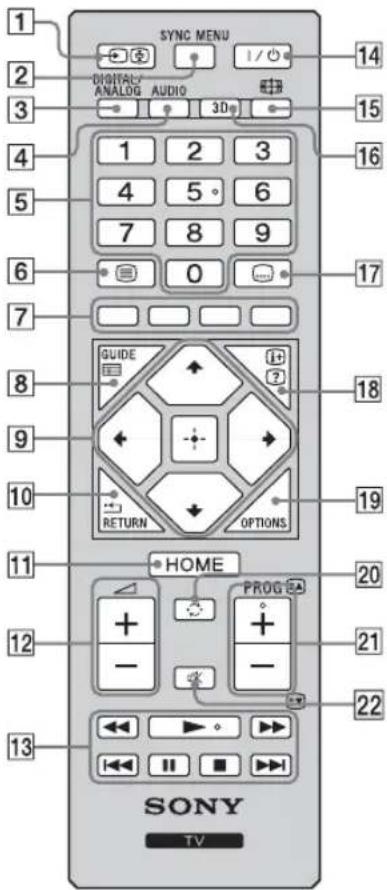

遥控器简介

SYNC MENU DIGITAL/ANALOG AUDIO 3D 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 GUIDE ? ? 10 RETURN OPTIONS 11 HOME 20 + - PROG 21 - 22 13 SONY TV

- 数字5、▶、PROG + 和 AUDIO 按钮上有触点。操作电视机时请使用触点来作为参考。

1/→ 输入选择/文字定格

• 显示所连接的装置列表并选择输入源（第14页）。
• 在文字模式中：定格当前页面。

2 SYNC MENU

按此按钮显示BRAVIA Sync菜单，然后从“设备选择”中选择所连接的HDMI/MHL装置。

您可以从BRAVIA Sync菜单选择以下选项：

“设备控制”：使用 “设备控制” 菜单以操作与BRAVIA Sync 控制兼容的装置。从 “主（菜单）”、“选项” 和 “内容列表” 选择选项以操作装置。

“扬声器”：选择 “电视机扬声器” 或 “音响系统” 使电视机的声音从电视机扬声器或连接的音响设备输出。

“电视控制”：使用 “电视控制” 菜单，从 “主（菜单）” 或 “选项” 菜单操作电视机。

“返回电视”：选择此选项返回电视节目。

3 DIGITAL/ANALOG

按下可在数字和模拟模式之间切换。退出文字模式，或在显示外接输入时切换至电视显示。

• 可选择频道。若要选择编号10及以上的频道，请快速输入下一个数字。
• 在文字模式中：输入三位数的页数以选择那一页。

6 - 文字

在文字模式中：显示文字广播。

当您每按一下目，显示如下循环更改：

文字→电视图像上的文字（混合模式）→没有文字（退出文字服务）

7彩色按钮

当彩色按钮有效时，操作指南出现于屏幕上。

8 GUIDE (EPG)

按下以显示数字电子节目指南（EPG）（第21页）。

9 ↗/▽/↔/→/＋ - 项目选择/输入

• 选择或调节项目。
• 确认被选项目。
• 播放照片文件时：按 以选择上一个文件。按 以选择下一个文件。播放音乐/视频文件时：按 + 暂停/开始播放。按住 / 快进/快退，然后在您要继续播放的位置释放按钮。
• 在数字模式中：按 + 将频道添加到空的收藏频道列表或显示收藏频道列表。

10 RETURN

• 回到上一幕显示的菜单。
• 播放照片/音乐/视频文件时：按此按钮以停止播放（显示返回文件或缩略图）。

11 HOME

显示或取消菜单。

12△+/- - 音量

调节音量。

13

您可操作连接至电视的BRAVIA Sync兼容装置。遥控器上的一些其它按钮也可能可以操控BRAVIA Sync装置。

14/○ - 电视待机

按此按钮以开启电视机或切换至待机模式。

15 - 屏显模式

更改图像尺寸。重复按下此按钮来选择所要的屏显模式（第11页）。

163D

按下以显示3D菜单。

17 - 字幕设定

按下可更改字幕语言 （第33页）（仅限数字模式）。

18/①-②屏显/文字显示

- 显示信息。按一次以显示您在观看的频道/输入的信息。再按一次则删除屏幕显示。 - 在文字模式中：显示隐藏的信息 （例如猜谜的答案）。

19 OPTIONS

按此按钮将显示含有一些设定菜单快捷方式的列表。所列选项因当前输入和内容而有所不同。

20 回看

可回到上一个观赏的频道或输入 （超过十五秒钟）。

21PROG +/- /

- 可选择下一个（+）或上一个（-）频道。 - 在文字模式中：选择下一页（）或上一页（）。

22 ^1 ×-静音

按下静音。再按恢复声音。

■ 更换屏显模式

对于电视、视频、分量或HDMI/MHL

智能屏显模式*	将图像中央部分放大。图像左右边缘会被拉长以填满16:9屏幕。
4:3屏显模式	将4:3图像以原始尺寸显示。图像两侧会有黑色条棒以填满16:9屏幕。
16:9屏显模式	将4:3图像水平拉长以填满16:9的屏幕。
等比放大屏显模式*	以正确的比例显示宽银幕电影(信箱格式)广播。
14:9*	以正确的比例显示14:9广播。从而,屏幕上会显示黑色边框区域。

HDMI PC输入 (PC定时)

正常模式	以图像原始像素尺寸显示图像。小图像的顶部、底部和两侧出现条状显示。
全屏模式1	拉长原始图像以垂直方向填满屏幕,保持其原始的水平与垂直比例。
全屏模式2	水平拉长全屏模式1图像以填满16:9的屏幕。

* 图像上下方有一部分会被切掉。
- 对于HD信号源图像，您无法选择“4:3屏显模式”或“14:9”。

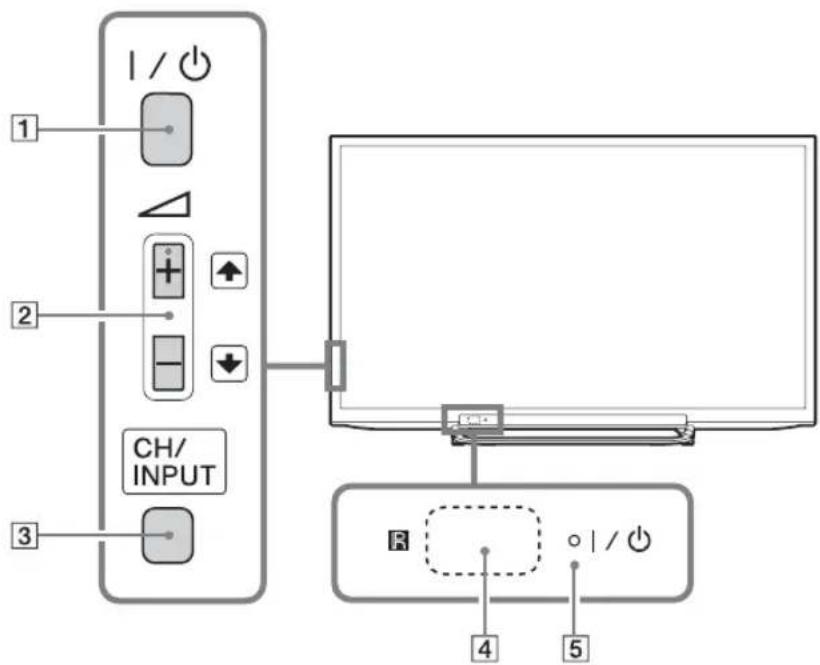

电视机按钮和指示灯的简介

1 2 3 I / ⏻ CH/ INPUT 4 5 R I / ⏻

项目说明

① I/⏻ - 电源

按此按钮以开启电视机或切换至待机模式。

- 若要完全断开电视机与交流电源的连接，请从交流电源插座拔下插头。

2 ∠ + / - / ↑ / ↓

- 增加/降低音量，或当通过按CH/INPUT按钮显示频道向上/向下画面时可选择下一个（+）或上一个（-）频道。

- 当通过按CH/INPUT按钮显示输入选择画面时，可向上/向下移动选择的输入源。

③ CH/INPUT 在频道向上/向下画面和输入选择画面之间切换。

4 遥控器感应器

接收来自遥控器的红外线信号。

切勿将任何物品盖住感应器，否则可能影响此项功能。

5 V/ + - 图像关闭 / 定时器指示灯

- 当设定了 “唤醒定时器” / “睡眠定时器” 或电视机正处于相框模式时，以橙色点亮。如果设定为 “唤醒定时器”，同时电视机处于待机模式，则以橙色点亮（第35页）。

- “节电”设定为“图像关闭”时，以绿色点亮（第37页）。

- 待机指示灯

电视机处于待机模式时会亮红色。

- 电源指示灯

- 开启电视机时会亮绿色。

- 遥控器被操作时闪烁。

- 拔去交流电源线前，确保电视机完全被关闭。电视机在拔去交流电源线时仍开着，将导致指示灯持续亮着或电视机故障。

- △ + 按钮有一个触点。操作电视机时请使用触点来作为参考。

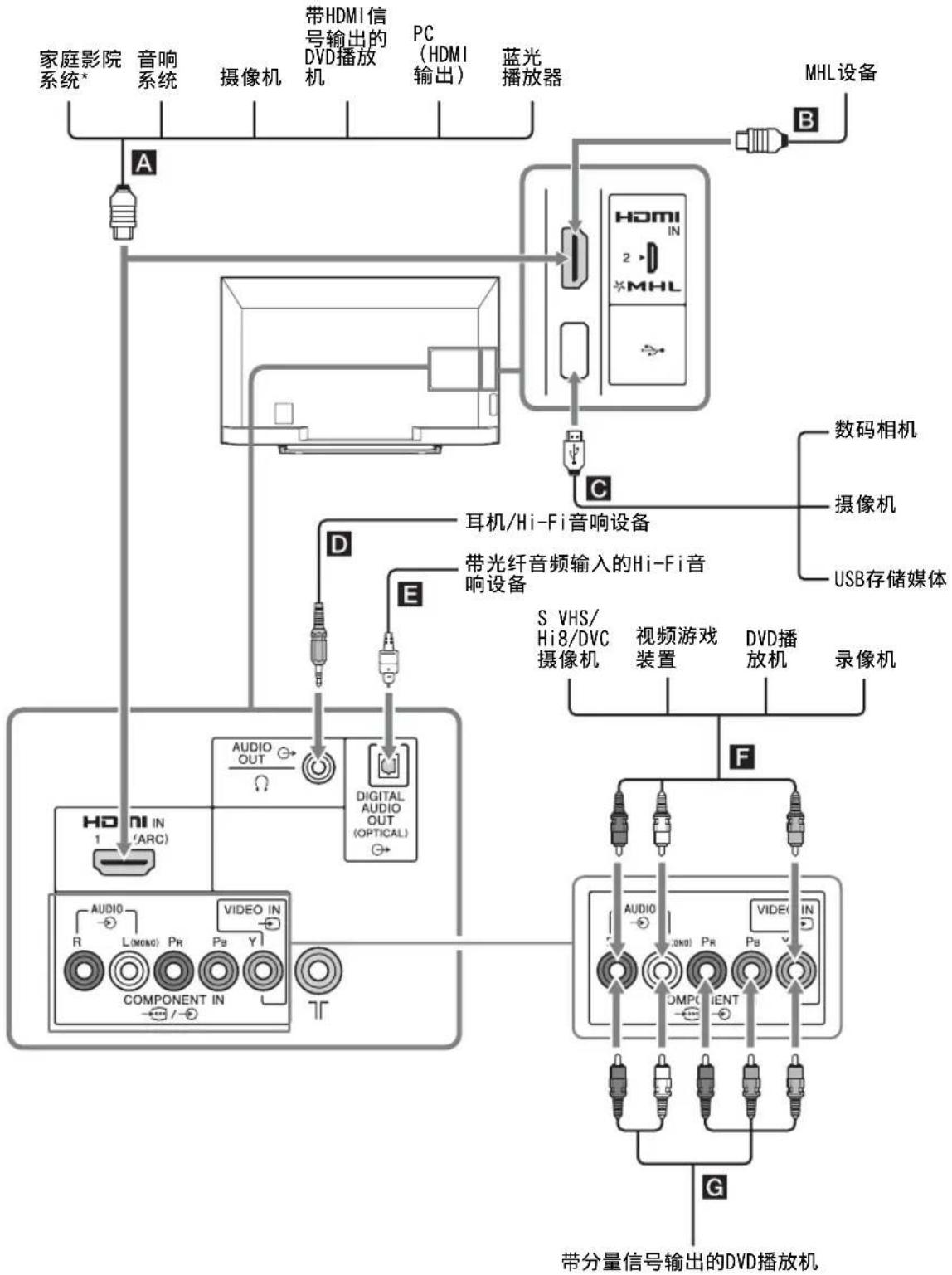

连接选购装置

您可连接各种选购装置至电视机。

* 若要从电视机扬声器输出电视机的声音，请使用音频电缆将电视机的音频输出与家庭影院系统的线路输入相连接。

观赏来自外接装置的图像

开启所连接的装置，然后按下 ☐/☐ 以显示连接装置列表。按下 ☐/☐ 以选择所要的输入源，然后按下 ☐。（在按下 ☐/☐ 的两秒后如果没有进行任何操作，显示项目会被选取。）

- 您可以通过 📋/➕ 来选择 A、B、F 和 G。如果想要选择其他输入，请按HOME并正确选择。

插孔/在屏幕上的输入符号	说明
A、BHDMI IN 1 (ARC)HDMI IN 2/MHL→HDMI 1或→HDMI 2	如果装置具有HDMI插孔,请连接至HDMI IN 1或2插孔。数字视频与音频信号会从装置输入。此外,当连接与BRAVIA Sync 控制兼容的装置时,将支持与连接装置之间的通讯。请参阅第36页关于此通讯的设置。您也可以通过MHL电缆将MHL(移动高清连接)设备连接到HDMI IN 2/MHL。此外,当您连接与BRAVIA同步兼容的装置时,将支持与连接装置之间的通讯。如果连接兼容音频回传通道(ARC)技术的数字音响系统,请使用HDMI IN 1 (ARC)。如果未连接,则还需要与DIGITAL AUDIO OUT (OPTICAL)连接。→HDMI插孔仅支持以下视频输入:480i、480p、576i、576p、720p、1080i、1080p和1080/24p。→HDMI插孔可以支持HDMI PC模式的PC定时。请参阅第31页有关支持的PC输入信号。→务必只使用具有HDMI标志的经授权HDMI电缆。我们建议您使用Sony HDMI电缆(高速类型)。
C您可以欣赏储存在Sony数码相机、摄像机或USB存储设备里的照片/音乐/视频文件(第22页)。
D→AUDIO OUT或Ω	用音频电缆或耳机连接。可以通过立体音响系统或耳机收听电视声音。可以在“音频输出”菜单中选择“可变动”或“固定”(第30页)。
E DIGITAL AUDIO OUT(OPTICAL)	使用光纤音频电缆。
F、G→COMPONENT IN或→VIDEO IN→Component或→视频	连接至分量视频信号插孔和音频插孔→为获得更好的图像品质,如果您的DVD播放机具有分量视频信号输出,建议使用分量视频信号连接方式。当使用分量视频信号插孔→作为视频插孔→时,选择“视频信号/分量信号输入”菜单中的“视频”(第36页)。→您不可同时使用分量视频信号插孔→和视频插孔→。→如果连接单声道装置,请连接至L(MONO)插孔→

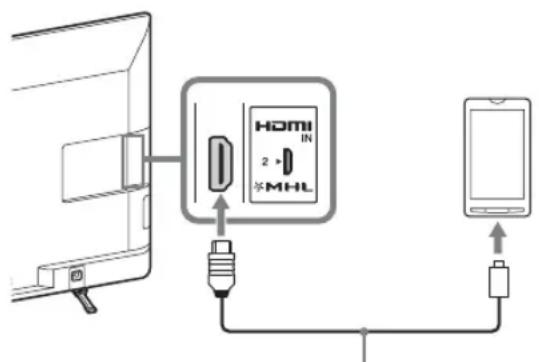

连接MHL设备

HOMI IN 2 → MHL ↓ ↓ ↓ ↓ ↑

使用具有MHL标志的授权MHL2电缆（未随附）

MHL （移动高清连接）可使电视机和所连的MHL兼容设备进行通信。连接MHL兼容设备时，电视机在播放所连设备上的照片/音乐/视频的同时会对其充电。可以使用电视遥控器控制所连的MHL兼容设备。

• 根据其功能，您可以继续正常使用所连的MHL兼容设备（如接听电话）。
• 视所连MIL兼容设备的功能而定，一些遥控器功能可能不可用。有关详情，请参阅设备的说明书。
• 本产品经官方MIL认证可保证与其他MIL认证设备配合操作。如果在使用MIL功能时遇到任何问题，请咨询设备制造商以寻求帮助。
• 如果“自动输入变更（MIL）”设定为“开”，当MIL兼容设备连接至HDMI IN 2/MIL插孔时，电视机将自动切换至MHL模式。“自动输入变更（MHL）”是否可用取决于MHL兼容设备是否支持此功能。
• 电视机可以通过MIL 2连接连接到MIL兼容设备。

观赏画中画 (PIP)

您可以在屏幕上同时观看两个图像（HDMI/MHL 输入模式）。

请连接PC （第13页）并确保来自PC的影像显示在屏幕上 （第14页）。

按OPTIONS并选择 “PIP”。

两个图像同时显示。

主窗口 子窗口（按 /↓/↔/↔ 可以 移动子窗口的 位置。）

画中画可用性

主窗口中 子窗口中
HDMI IN (PC定时)	电视节目VIDEO INCOMPONENT IN

在子窗口中，您可以按OPTIONS选择电视频道或视频输入，然后选择“子窗口”。

要回到单画面模式时

按下RETURN或选择选项菜单中的 “单画面”。

- 您无法显示高过您的电视机显示分辨率的分辨率（第43页）。

- 在PIP模式下，由于图像尺寸缩小，可能降低图像平滑度。

- 您可从选项菜单中选取“声音对换”以切换有声图像。

观赏3D视频

可以通过本电视机和启用了3D功能的设备，体验立体3D视频游戏和3D蓝光光盘等强大的3D（三维）娱乐。使用IIDMI/MIL电缆或USB电缆来连接电视机和启用了3D功能的设备。

• 若要查看3D内容，观看电视时请保持眼睛与电视屏幕高度一致，并戴上随附的3D眼镜。
• 如果躺着、歪着头或广角观看电视，3D效果将减弱并且屏幕颜色将发生改变。
• 其他戴3D眼镜的观看者也可欣赏3D内容。
• 可以购买市售的适用于3D电视的偏振式偏光眼镜作为替换或备用眼镜。（无法使用主动快门式3D眼镜。一些剧院用眼镜不适合用于3D电视机。）
• 视信号源或格式而定，3D功能可能无法正常运作。

观看3D内容

检测到3D信号时将自动选择3D显示模式。

按3D并选择 “3D显示”，然后按3D以在3D显示模式和2D显示模式之间切换。

• 视信号源或格式而定，显示模式可能无法自动更改为3D模式。此时，手动选择3D显示模式。
• 若要在检测到3D信号时不自动选择3D显示模式，按HOME，然后选择“设定”>“图像设定”>“3D 设定”>“自动3D”>“关”。

显示以下非3D图像时

常规2D图像 并排图像 上下图像

1 按3D以显示3D菜单。
2 选择 “3D显示”。
3 反复按3D以切换 “3D显示” 模式。

“模拟3D”：

以模拟3D形式显示常规2D图像。

“并排”：

以3D形式显示并排图像。

“上下”：

以3D形式显示上下图像。

“关”：

以原图像形式显示。

4 按RETURN以退出3D菜单。

• 一些图像源的模拟3D效果可能较不明显。
• 感知到的3D模拟效果可能因人而异
• 模拟3D显示将在激活一小时后自动切换回2D显示模式。
• 视信号源或格式而定，可能无法选择“并排”/“上下”。

以2D形式观看3D内容

1 按3D以显示3D菜单。
2 选择 “3D显示”。
3 按3D以选择 “关”。
4 按RETURN以退出3D菜单。

3D菜单

可从3D菜单调节以下设定。

按3D，然后选择所需设定 > 所需选项。

3D显示

显示3D图像时：

在3D和2D显示模式间切换。

显示非3D图像时：

模拟3D

以模拟3D形式显示常规2D图像。

- 如果以模拟3D模式观看2D内容，然后更改为其它2D内容，将自动选择2D显示模式。

并排

以3D形式显示并排图像。

-并排显示两张用于3D观赏的几乎相同的图像。

设定 “3D格式” 前请戴上3D眼镜，否则将由于屏幕上文字重影而无法阅读指示。

-上下显示两张用于3D观赏的几乎相同的图像。

设定 “3D格式” 前请戴上3D眼镜，否则将由于屏幕上文字重影而无法阅读指示。

- 视信号源或格式而定，可能无法选择“并排”/“上下”。

3D深度调节

调节3D图像的深度

- 一般使用建议选择 [0]。

- 3D效果可能视设定不同而较不明显。

模拟3D效果

模拟3D模式下显示2D图像时，增强/减弱3D效果。

3D设定

可从3D设定菜单进行以下设定。

按HOME，然后选择“设定”>“图像设定”>“3D设定”。

自动3D:

选择 “开” 后若检测到3D信号将自动显示3D图像。

- 视信号源或格式而定，显示模式可能无法自动更改为3D模式。此时，手动选择3D显示模式。

3D信号通知：

选择 “开” 后若检测到3D信号将显示信息。

3D支持的视频格式

输入 3D	格式	信号
		分辨率 垂直频率	(Hz)
HDMI	帧封装	1920 × 1080p 24、30
		1920 × 1080i 50、60
		1280 × 720p 24、30、50、60
	并排	1920 × 1080p 24、60、50
		1920 × 1080i 50、60
		1280 × 720p 50、60
	上下	1920 × 1080p 24、30、50、60
		1920 × 1080i 50、60
		1280 × 720p 50、60
MIL	并排	1920 × 1080p 24
		1920 × 1080i 50、60
		1280 × 720p 50、60
	上下	1920 × 1080p 24、30
		1920 × 1080i 50、60
		1280 × 720p 50、60
USB	并排	1920 × 1080p 24、25、30
		1920 × 1080i 50、60
		1280 × 720p 24、25、30、50、60
	上下	1920 × 1080p 24、25、30
		1920 × 1080i 50、60
		1280 × 720p 24、25、30、50、60

• 视MHL设备而定，可能无法进行3D显示。
• 有关支持的USB视频格式，请参阅第24页。

浏览菜单

HOME 1 数字节目列表 2 数字EPG 3 照片 4 音乐 5 视频 6 相框模式 7 调频收音 8 设定 HOME 退出

HOME按钮可让您存取各种电视设定和USB媒体文件。

1 按下电视机或遥控器上的HOME。
2 按下 / 以选择某个选项，然后按下 + 。
3 按照屏幕上的指示操作。
4 按下HOME以退出菜单。

菜单 说明

1数字节目列表 您可选择数字节目列表 (第20页)。

2数字EPG 您可选择数字电子节目指南 (EPG) (第21页)。

3照片 您可通过USB设备欣赏照片文件 (第22页)。

4音乐 您可通过USB设备欣赏音乐文件 (第22页)。

5视频 您可通过USB设备欣赏视频文件 (第22页)。

6相框模式 您可以选择相框图像,如此便能欣赏照片、音乐和时钟 (第25页)。

7调频收音 收听FM广播 (第26页)。

8设定 显示执行多项高级设定和调节的 “设定”菜单。关于设定的相关细节,请参阅第28至37页。

使用数字节目列表 DVB3

收藏夹1 001 002 003 004 005 006 007 008 009 010 上一页 下一步 设定 选择 确认 NETUH 出出

数字节目列表

收藏频道功能可让您最多指定四个收藏频道节目列表。

1 在数字模式中，按下HOME并选择“数字节目列表”，然后按下<>/<>选择收藏频道列表。

如果之前已选择收藏频道列表，只要按下即可访问收藏频道列表。

2 执行下表所示或画面显示的所需操作。

* 在某些国家 / 地区，此功能可能无效。

要	操作
初次创建收藏频道列表	1 按下 ☐ 选择“是”。2 按下黄色按钮选择收藏频道列表。3 按下 ☐/☑ 选择想要添加的频道,然后按下 ☐。4 按下 ☐/☑ 决定位置,然后按下 ☐ 进行存储。5 按下RETURN结束设定。
观看频道	1 按下 ☐/☑ 选择收藏频道列表。2 按下 ☐/☑ 选择频道,然后按下 ☐。
关闭收藏频道列表 按下RETURN。
在当前编辑的收藏频道列表中添加频道	1 按下蓝色按钮查看收藏频道设定。2 按下黄色按钮选择想要编辑的收藏频道列表。3 按下 ☐/☑ 选择想要添加的频道,然后按下 ☐。4 按下 ☐/☑ 决定位置,然后按下 ☐ 进行存储。
改变存储在收藏频道列表中的频道顺序	1 按下蓝色按钮查看收藏频道设定。2 按下黄色按钮选择想要编辑的收藏频道列表。3 按下 ☐ 或 ☐ 跳至收藏频道列表。4 按下 ☐/☑ 选择想要改变位置的频道,然后按下 ☐。5 按下 ☐/☑ 决定位置,然后按下 ☐ 进行存储。
删除当前编辑的收藏频道列表中的频道	1 按下蓝色按钮查看收藏频道设定。2 按下黄色按钮选择想要编辑的收藏频道列表。3 按下 ☐ 和 ☐/☑ 选择想要删除的频道,然后按下 ☐。4 按下蓝色按钮进行删除。
从当前收藏频道列表中删除所有频道	1 按下蓝色按钮查看收藏频道设定。2 按下黄色按钮选择想要编辑的收藏频道列表。3 按下蓝色按钮。4 按下 ☐/☑ 选择“是”,然后按下 ☐ 进行确认。

使用数字电子节目指南 (EPG)

DV3

1 在数字模式中，按下GUIDE。
2 执行下表所示或画面显示的所需操作。

* 在某些国家 / 地区，此功能可能无效。

40

- 画面内容视电视广播台而定。

要	操作
观看节目	按下 / / / 选择节目或通过数字键输入想要的节目编号,然后按下[IMAGE]
关闭EPG 按下GUIDE。

[NO TEXT]

- 如果选择了节日的年龄限制，则屏幕上会出现要求PIN代码的信息。详情请参阅第34页上的“亲子锁”。

通过USB播放照片/音乐/视频

您可以在电视上欣赏储存在Sony数码相机或摄像机（通过USB电缆）或USB存储设备中的照片/音乐/视频文件。

1 连接支持的USB设备至电视机。
2 按下HOME。
3 按下 ♠/▽ 选择 “照片”、“音乐” 或 “视频”。
4 文件或文件夹的缩略图出现。

如果检测到多个USB设备，按红色按钮选择 “播放选项”，再从有效选项的列表中选择 “设备选择” 并按下 +，然后按下 ♠/∅/⇔/⇔ 选择一个USB设备并按下 +。

5 按下 ↗/↙/↙/↙ 以选择文件或文件夹，然后按 ⊕。

当您选取文件夹时，选择一个文件，然后按播放开始。

如果在 “USB自动启动” 设定为 “开”（第35页）时连接USB设备，则会自动显示最后播放的照片/音乐/视频缩略图。

照片/音乐/视频的基本操作

可以使用电视机遥控器操作连接的USB设备。

项目 说明

◀◀ / ▶▶ 播放时按下会快退/快进文件。

按彩色按钮显示包含某些设定菜单快捷方式的列表。所列选项因当前输入和内容而有所不同。

照片

“幻灯片放映效果”：选择幻灯片放映的效果。

“幻灯片放映速度”：选择幻灯片放映持续时间。

“无序播放”：以随机顺序播放文件。

“缩放”：放大照片（“1×”、“2×”或“4×”）

音乐

“播放对象”：选择播放所有文件，或播放一个所选文件。

“无序播放”：以随机顺序播放文件。

“扬声器”：选择扬声器（第30页）。

视频

“播放对象”：选择播放所有文件，或播放一个所选文件。

“缩放” *：放大照片（“1×”、“2×”、“4×”或“16:9屏显模式”）。

“扬声器”：选择扬声器（第30页）。

通用

“重复”：反复播放一个文件。

“排序按照”：改变文件顺序。

“设备选择”：选择一个USB设备。

■ 设定图像 （视频）

可以调节USB视频的图像质量。

1 选择一个视频。

请参阅 “通过USB播放照片/音乐/视频”（第22页）。

2 播放时按OPTIONS，然后按 / 选择“图像设定”并按 + 。
3 按下 ♠/▽/◇/◇ 选择项目，然后按 ⊕。
4 按下 ♠/▽/↔/⇨ 调节设定，然后按 ⊕。

■ 以幻灯片方式播放照片 （照片）

可以用照片进行幻灯片放映。可以设定 “幻灯片放映效果” 和 “幻灯片放映速度”。

1 选择一张照片。

请参阅 “通过USB播放照片/音乐/视频”（第22页）。

2 按下缩略图中的绿色按钮，或显示照片时按OPTIONS，然后按 / 选择“幻灯片放映”并按 + 。

■ 停止幻灯片放映

按RETURN或HOME。

- 当电视机存取USB设备上的数据时，请遵守以下事项：

- 请勿关闭电视机。

- 请勿拔下 USB电缆。

- 请勿移开 USB设备。

USB设备的数据可能被破坏。

• 对于电视机或外接设备故障所导致的任何记录媒体数据的损失或丢失，Sony将不负责。
• USB设备上的文件系统支持FAT16、FAT32和NTFS。
• 在一些情况下，文件名和文件夹名可能会显示不正确。
• 当您连接Sony数码相机，设置相机的USB连接模式至自动或海量存储。有关更多USB连接模式的信息，请参阅您的数码相机随附的指南。
• 查阅以下网站以获知关于兼容USB设备的最新信息。http://www.sony-asia.com/bravia/flash.html
• 使用符合USB大容量存储设备等级标准的USB存储设备。
• 如果所选文件含有不正确的容器信息或不完整，则无法播放。

■ 观看USB设备中的3D视频

可以通过连接USB设备至电视机来观看3D内容 （第16页）。文件格式必须受本电视机支持。有关格式的详情，请参阅第24页。

USB视频格式

扩展名 容器	视频编解码器 音频	编解码器
.avi AVI		Xvid	PCM / MPEG1 Layer1, 2 / MP3 /MPEG2 AAC (2ch) /MPEG4 AAC (2ch) /MPEG4 HE-AAC (2ch) /WMA v8 / Dolby Digital (2ch) /Dolby Digital Plus (2ch)
		MPEG1
		MPEG2 MP
		H.264 BP/MP/HP
		MPEG-4 SP/ASP
.wmv.asf	ASF	WMV v9	MP3 / WMA v8
		Xvid
		MPEG-4 SP/ASP
		VC-1
.mp4.mov.3gp	MP4	II.264 BP/MP/IIP	MPEG1 Layer1, 2 / MP3 / MPEG2 AAC /MPEG4 AAC / MPEG4 HE-AAC
		MPEG-4 SP/ASP
		II.263
.mkv MKV		H.264 BP/MP/HP PCM / MPEG1 Layer1, 2 / MP3 /MPEG2 AAC (2ch) /MPEG4 AAC (2ch) /MPEG4 HE-AAC (2ch) /WMA v8 / Dolby Digital (2ch) /Dolby Digital Plus (2ch) / DTS
		MPEG-4 SP/ASP
		WMV v9
		VC-1
.mpg.mpeg.vro.vob	PS	MPEG1	MPEG1 Layer1, 2 / MP3 /Dolby Digital (2ch) /Dolby Digital Plus (2ch) / DTS
		MPEG2 MP
.ts.m2ts	TS	MPEG2 MP	MPEG1 Layer1, 2 / MP3 / MPEG2 AAC /MPEG4 AAC / MPEG4 HE-AAC /Dolby Digital (2ch) /Dolby Digital Plus (2ch) / DTS
		VC-1
		H.264 BP/MP/HP

USB音乐格式

扩展名 音频编解码器
.wav LPCM
.mp3 MPEG1
.wma WMA v8

USB照片格式

扩展名 图像编解码器
.jpg, .jpeg JPEG

支持DCF2.0或EX1F2.21。

- 不保证上述文件格式都能播放。

相框

您可以同时欣赏照片、听音乐或收听FM广播，或者查看时钟和日历。

相框模式 1 12:22 AM 00 Mon Tue Wed Thu Fri Fri 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 BRAVA-Music Sore BRAVA Sample 00:00:28/00:07:05 上一页 下一页 今天 更换图片 OPTIONS 搜索 RETURN 赢吧

使用以下任何一种方式都可以进入相框模式：

① 按HOME，然后选择 “相框模式”。
② 当您正在播放照片/音乐文件时，按OPTIONS并选择“相框模式”。
③ 当您正在收听FM广播时，按OPTIONS并选择“相框模式”。
④ 在 “相框设置” 菜单中选择 “图像选择” / “音乐选择”。

您可以通过选项菜单切换相框的显示模式，例如图像和时钟、全屏图像或全屏时钟。

选择照片

使用以下任何一种方式都可以从USB存储器中选择照片：

① 按HOME并选择 “设定”，然后选择 “设定” > “相框设置” > “图像选择”。按 + 从缩略图中选择文件。
② 在相框模式中，按OPTIONS > “图像选择”。按从缩略图中选择文件。
③ 按HOME，然后选择 “照片”。在播放照片时，按OPTIONS > “相框模式” 即可启动含所选照片的“相框”。

选择音乐

使用以下任何一种方式都可以从USB存储器中选择音乐：

① 按HOME并选择 “设定”，然后选择 “设定” > “相框设置” > “音乐选择”。
按 + 从缩略图中选择文件。
② 在相框模式中，按OPTIONS>“音乐选择”。按+从缩略图中选择文件。
③ 按HOME，然后选择 “音乐”。在播放音乐时，按OPTIONS > “相框模式” 即可启动含所选音乐的“相框”。

选择显示模式

您可以选择 “显示模式” 更改相框显示（第35页）。

- 图像和时钟

当 “显示模式” 设置为 “图像和时钟” 时，您可以设置为 “日历”、“模拟时钟” 或 “数字时钟”。当 “显示模式” 设置为 “全屏时钟” 时，您可以设置为 “日历”、“日历和时钟” 或 “时钟”。详细说明，请参阅第35页：

· 日历

- 模拟时钟

- 数字时钟

- 日历和时钟

- 时钟

- 本电视机对时钟没有备用电池电源。因此，如果断电或如果拔掉电源线，请务必重新设定当前日期和时间。

持续时间

为了省电，在相框模式下，电视机可持续播放长达24小时，之后会自动关机。运行相框模式24小时后，请至少1小时不要使用此模式，以免屏幕烧灼。

在“相框设置”中可以变更“持续时间”的设置。详情请参阅第35页。

为了避免屏幕烧灼，照片、时钟和日历的位置将每小时自动切换。

收听FM广播

通过连接天线（第5页）即可使用电视机收听FM广播电台。FM广播的调谐范围为87.5-108.0 MHz。

首次使用FM广播功能时，按下HOME并选择“调频收音”，然后执行“调频收音设定”菜单中的“自动调台”（第34页）。

要	操作
进入FM广播模式 按HOME并选择“调频收音”。
退出FM广播模式 按RETURN返回之前的观看输入。
收听预设电台	1 进入FM广播模式。2 按HOME并选择“设定”。在“频道设定”菜单的“调频收音设定”中预设想要的FM广播电台和电台标签(第34页)。也可以在FM广播模式中,从选项菜单中选择“广播预设”进入“广播预设”。3 按HOME退出“频道设定”菜单。屏幕上将出现所选择预设FM广播电台的编号和标签。若要选择想要的预设FM广播电台,则按PROG +/-。也可以直接使用遥控器上的0-9按钮选择想要的预设FM广播电台。
收听非预设电台 1 进入FM广播模式。2 按手动搜索想要的FM广播电台。搜索开始,并在发现下一个有效电台时停止搜索。也可以按调到想要FM广播电台的FM频率。该有效的广播频率仅适合临时收听,无法保存到存储器中。如果出现“请设定调频电台。”信息,请显示“频道设定”菜单,然后选择“调频收音设定”以预设想要的FM广播电台(第34页)。
收听FM广播时显示相框	1 按OPTIONS选择“相框模式”,然后按+。2 请参阅“相框”(第25页)选择照片或“显示模式”。如果未连接USB设备,将显示BRAVIA图像。
降低FM广播模式的耗电	1 按OPTIONS选择“节电”。选择想要的选项,然后按+。也可以从设定菜单中选择“环保”进入“节电”模式(第37页)。2 按遥控器上除+/-或×以外的任何键即可退出“图像关闭”。

如果电台有杂音，按 / 可能可以改善音质。
- 如果FM立体声节目有静电噪音，请按AUDIO，直至出现“单声道”。立体声效果将消失，但噪音将会降低。
- 如果已连接CATV，可能无法接收FM广播。

使用备有BRAVIA Sync 控制的BRAVIA Sync

使用HDMI CEC（消费者电子控制），BRAVIA Sync 控制功能让电视机与兼容此功能的连接装置通讯。例如：连接与BRAVIA Sync 控制兼容的Sony装置（通过HDMI/MIL电缆），您可一起控制它们。

请务必正确连接装置并进行必要设定。

BRAVIA Sync 控制

• 当您使用遥控器切换电视机至待机模式，所连接的装置会自动关闭。
• 在装置开始播放时自动开启电视机，并转换输入至所连接的装置（除MIL模式之外）。
• 如果您在电视开启时打开连接的音响系统，声音输出从电视机扬声器转换至音响系统。
• 调节连接音响系统的音量（△+/-）或静音（呎）。
• 您可使用电视机遥控器操作具有BRAVIA Sync标志的所连接Sony装置。BRAVIA Sync按钮可以进行的操作，请参阅第10页。

- 关于可使用的控制，请参阅装置的使用说明书。

- 如果电视机的 “BRAVIA Sync 控制” 设至 “开”，所连接装置的 “BRAVIA Sync 控制” 也自动切换至 “开”。

■ 设定BRAVIA Sync 控制

必须在电视机和所连接的装置两方进行BRAVIA Sync 控制设定。参阅 “BRAVIA Sync 设定”（第36页）关于电视方面的设定。至于连接装置的设定，请参阅有关使用说明书。

设定调节

- 视情况而定，您可调节的选项会有所不同。无效的选项会以灰色显示或不被显示。

图像设定

图像模式 设定图像模式。根据 “场景选择” 设定的不同，能够选择的选项各异。

“鲜艳”：增强图像对比度和锐利度。

“标准”：用于标准图像。建议使用于家用娱乐。

“用户设定”：让您存储您所要的设定。

“电影”：用于电影内容。适合类似影院环境。

“图表”：优化观看图表的图像质量。

场景选择模式

按OPTIONS并选择“场景选择”菜单。当选择想要的场景选项时，将自动设定所选场景的最适合音质和画质。您可以选择的选项可能不同。无效的选项会以灰色显示。

“自动”：输出根据输入源而自动设定的理想画质和音质。视连接装置而定，可能没有任何效果。

“通用”：当前用户设定。

“音乐”：输出犹如音乐会的动态和清晰声音效果。

“电影”：输出影院般的图像和动态声音。

“游戏”：输出享受游戏的最佳画质和音质。

“图表”：输出更清晰的图像以减少因长时间观看而引起的疲劳。

“运动”：输出犹如在体育场内的逼真图像和环绕声音。

初始化 将除了 “图像模式”、“增强智能图像调节设定” 和 “3D设定” 以外的所有 “图像设定” 设定重置为出厂设定。

背景照明 调节背景的亮度。

对比度 可增加或降低图像对比度。

亮度 可使图像变亮或变暗。

颜色 可增加或降低颜色浓度。

色调 可增强或减弱绿色调和红色调。

- 当观赏电视节目或视频输入时，“色调”只有在使用NTSC彩色制式时有效。

锐度 可增强或降低图像锐度。

色温 调节图像的白色度。

“冷色调”：可让白色带有蓝色色调。

“中间色调”：可让白色带有中性色调。

“暖色调”：可让白色带有红色色调。

降噪 在广播信号微弱时减少图像干扰 （雪花图像）。

MPEG降噪 减低MPEG压缩视频信号中的图像干扰。

电影 当播放用胶卷拍摄的录像机、蓝光光碟或DVD影像时提供更佳的动画，减低模糊

和带粒状图像。选择 “自动” 以代表原始胶卷内容。

即使选择了“自动”，但如果图像含有不规则的信号或太多干扰，“电影”将自动关闭。

高级设定	让您更详细的设置“图像设定”设定。当“图像模式”设为“鲜艳”时,这些设定将无效。“初始化”:将所有高级设定重新设定为出厂设定值。“高级对比度增强”:依照屏幕的亮度自动将“背景照明”和“对比度”调节至最合适的设定。此设定特别有效于灰暗图像,并增加灰暗图像场景的强烈对比区别。“黑色校正”:增加图像黑色区域以强化对比度。“伽马校正”:调节图像的亮与暗区域之间的平衡。“白色增强”:强调白色色彩。“彩色增强”:使色彩更为生动。“LED动态模式”:通过对LED背光源的控制,减少影片模糊,但亮度会有所降低。
增强智能图像调节设定	“增强智能图像调节”让您在观赏电视频道或视频输入时改善图像。根据“场景选择”设定的不同,能够选择的选项各异。“信号强度”打开/关闭“信号强度”功能。选取了“开”后,当您选择频道或视频输入时,输入信号强度条将显示。“画面优化”让您依您所要的设定提升图像。“清晰”:多干扰杂讯却更清晰的图像。“流畅”:少干扰杂讯而清晰度减弱的图像。
3D设定	“自动3D”选择“开”以在检测到3D信号时自动切换至3D显示模式。视信号源或格式而定,显示模式可能无法自动更改为3D模式。此时,手动选择3D显示模式。“3D信号通知”选择“开”以在检测到3D信号时发出通知。

声音设定

声音模式	设定声音模式。
	“标准”:用于标准声音。“音乐”:输出让您觉得身处音乐厅的环绕效果。“电影”:输出犹如电影院的高级音频系统的环绕效果。“游戏”:输出提升游戏声音的环绕效果。“运动”:输出让您觉得置身于现场运动竞赛的环绕效果。
初始化	将除了“声音模式”、“声音切换”、“扬声器”、“音频输出”和“高级设定”以外的所有“声音设定”重新设定为出厂设定值。
均衡器	调节声音频率的设定。按下◇/◇选择想要的声音频率,按◇/◇调节设定值,然后按下⊕。当选择“声音模式”选项时,所调节的设定将会被接收。选取“初始化”将使“均衡器”设定为原始设定。◆●调节较高频率值时会影响较高音调的声音,而调节较低频率值时则会影响较低音调的声音。
音效增强	通过强调低/高音产生更丰满的声音,更具冲击力。
清晰语音	使语音听上去更清晰。
模拟立体声	为单声道节目增加类似环绕声效果。
智能音量控制	减少所有频道和广告之间的音量差异(例如广告音量通常大于频道)。
平衡	强调左或右扬声器平衡。
音量补偿	调节对比其他输入的当前输入音量。
声音切换	为立体声或双语广播设置从扬声器输出的声音。“立体声”/“单声道”:适合立体声广播。“主声道”/“副声道”/“单声道”:适合双语广播,选择“主声道”作为声道1,选择“副声道”作为声道2,如有单声道则选择“单声道”。如果信号很弱,声音将自动变成单声道。当接收NICAM频道时如果立体声有噪声,选择“单声道”。声音变成单声道,但噪声减少。每个频道位置均记忆“声音切换”设定。当“单声道”被选时,您接收不到立体声广播声音。如果您选择其它连接至电视的装置,设置“声音切换”至“立体声”、“主声道”或“副声道”。无论如何,当连接至HDMI插孔(除HDMI 1以外)的外接装置被选取时,这会被固定为“立体声”。
扬声器	“电视机扬声器”:开启并从电视机扬声器输出电视声音。“音响系统”:关闭电视机扬声器并从连接至电视机音频输出插孔的外接音频装置输出电视声音。在进行适当的BRAVIA Sync 控制设定后,您也可开启与BRAVIA Sync 控制兼容的连接装置。
音频输出	“可变动”:使用外接音频系统时,可用电视机的遥控器来控制音频输出的音量输出。“固定”:固定电视的音频输出。使用您的音频接收机的音量控制通过您的声音系统调节音量(及其它音频设定)。
高级设定	“动态范围”:补偿不同频道之间的音量差(仅限Dolby Digital音频)。视节目而定,无论“动态范围”的设定如何,其效果都可能不起作用或可能有所不同。“数字音频输出”:设定从电视机的DIGITAL AUDIO OUT (OPTICAL)插孔输出的音频信号。当连接装置兼容Dolby Digital时,设定为“自动”。当连接装置不兼容Dolby Digital时,设定为“PCM”。混音模式”:将多声道的混音方式设定为两声道声音。“环绕”:选择该项可获得良好的环绕性能。“立体声”:选择该项可获得立体声输出。

屏幕设定

屏显模式 关于屏显模式的相关细节,请参阅第11页。
自动屏显模式	依照外接装置的输入信号自动切换屏显模式。若要维持您的设定值,请选择“关”。● “自动屏显模式”只在观赏从视频输入、HDMI和480i或576i格式的分量输入的频道时有效。●即使“自动屏显模式”被设定为“开”或“关”,您还是可以通过重复按下来修改屏幕格式。
4:3预设定屏显模式	选择预设定屏幕模式以配合4:3广播一起使用。“智能屏显模式”:扩大4:3图像以填满16:9的屏幕,尽量保存原始图像。“4:3屏显模式”:以正确的比例显示传统的4:3广播。“关”:可在频道或输入切换时保留当前的“屏显模式”设定。
自动显示区域	“开”:根据内容自动调节显示区域。“关”:关闭“自动显示区域”。从“显示区域”选项中选一。
显示区域 调节图像显示区域。“全像素”:以原始尺寸显示1080/50i、1080/60i、1080/50p和1080/60p播放源(仅限HDMI/MIL或分量输入)或1080/24p播放源(仅限HDMI/MIL输入)的图像。(视电视机型号而定。)“+1”:以原始尺寸显示图像。“普通”:以推荐的尺寸显示图像。“-1”:扩大图像使边缘在可见显示区域外。
水平位置调节	当“屏显模式”被设定为“智能屏显模式”或“等比放大屏显模式”时调节图像的水平位置。
垂直位置调节	当“屏显模式”被设定为“智能屏显模式”或“等比放大屏显模式”时调节图像的垂直位置。

PC设定

“屏显模式”

选择来自PC输入显示的屏幕模式，请参阅第11页。

“初始化”

将除了 “屏显模式” 以外所有的 “PC设定” 重新设定为出厂设定值。

“水平位置调节”

调节图像的水平位置。

“垂直位置调节”

调节图像的垂直位置。

HDMI IN 1和2/MHL的PC输入信号参考图表

信号 水平 (像素) 垂直 (行)		水平频率 (kHz)	垂直频率 (Hz)	标准
VGA 640 480	31.5 60 VGA
SVGA 800 600	37.9 60	VESA标准
XGA	1024	768	48.4	60	VESA标准
WXGA	1280	768 47.4	60 VESA
WXGA	1280	768 47.8	60 VESA
WXGA	1360	768 47.7	60 VESA
SXGA	1280	1024	64	60	VESA
HDTV*	1920	1080	67.5	60	EIA

* 应用到HDMI/MHL输入时，1080p定时将被视为视频定时，而不是PC定时。

模拟设定

“模拟自动调台”

调入所有有效的模拟频道。由于在首次安装电视机时已调入频道，因此通常无需进行此操作。但是，此选项可让您重复此步骤（例如，在搬家之后重新调节电视机，或者搜索电视广播发送的新频道）。

“手动频道预设”

选择 “标注” / “AFT” / “音频滤波器” / “跳越频道” / “彩色制式” 之前，请按PROG +/- 选择该频道的频道编号。您无法选择已被设定为 “跳越频道”的频道编号 （第32页）。

1 选择 “频道”，然后按下
2 按 仓/亏 选择要手动调入的频道编号（如果调谐录像机，请选择频道0），然后按RETURN。
3 按下 / 选择“电视系统”，然后按下 +。
4 按下 ☑/☑ 以移动至频率范围的标示（“VIIF低”、“VIIF高”或“UIIF”），然后按下 ☑
5 请使用以下方式调节频道: 按下 ◇/⇨ 以搜寻下一个可调入的频道。当找到频道时，搜寻将停止。要继续搜寻时，按下 ◇/⇨。
重复以上程序以手动预设其它频道。

“标注”

为您选择的频道指定最多由7个字母或数字组成的名称。

输入字符：

1 按下 / 以选择所要的字母或数字（“_”为空格），然后按下 。

若您输入错误的字符

按下 ◀/◇ 以选择错误的字符。然后，按下 △/▽ 以选择正确的字符。

2 重复步骤1的程序直至名称完成，然后按

"AFT"

让您手动微调所选择的频道。当“开”被选取时，微调将自动执行。

“音频滤波器”

在电视系统 “B/G”、“I” 和 “D/K” 的单声道广播失真的情况下改善各个频道的音质。

当 “低” / “高” 被选时，您接收不到立体声或声音切换。

“跳越频道”

在您按下频道PROG +/- 选择频道时跳过未使用的频道。（您仍可使用数字按钮来选择跳过的频道。）

“彩色制式”

根据频道选择彩色制式（“自动”、“PAL”、“SECAM”、“NTSC3.58”、“NTSC4.43”或“PAL60”）。

“信号强度”

显示目前正在观赏的频道的信号强度。

红

(弱)

琥珀

(普通)

绿

(良好)

“频道排序”

变更电视机上储存的频道顺序。

1 按下 ↗/▽ 来选择您想移动至新位置的频道，然后按下 ◇。

2 按下 ♠/▽ 选择您的频道新位置，然后按下 □。

数字设定

“数字调台”

- “数字自动调台”：

调入有效的数字频道。

此选项可让您在搬家之后重新调节电视机，或者搜寻电视广播发送的新频道。按下：

- “自动调台范围”：

• “标准”：在所在地区/国家内搜索可用的频道。
• “全部”：无论地区/国家如何，均搜索可用的频道。

- 搬迁到新住所、更改服务提供商或要搜索新开通的频道时，可以运行 “数字自动调台”。

- “编辑节目单”：

清除电视机上储存的不需要的数字频道，并变更存储在电视机上数字频道顺序。

1 按下 ∠/↓ 选择您想清除或移动至新位置的频道。

按数字按钮输入已知的所需广播的三位数字频道编号。

2 如下所示清除或变更数字频道的顺序:

清除数字频道

按下 +。出现确认信息后，按下 ◇ 选择 “是”，然后按下 +。

变更数字频道的顺序

按下，然后按下 / 选择频道的新位置，然后按下 。

3 按下RETURN。

- “数字手动调台”：

手动调入数字频道。

1 选择 “扫描类型”，然后选择 “频道” 或 “频率”。
2 相应设定其它项目。
3 选择 “向上扫描” 或 “向下扫描”，然后启动手动调台。
4 发现可用频道时，选择 “是” 或 “否”。
5 选择 “是” 存储频道。屏幕上将出现信息 “您要继续扫描吗？” 。如果选 “是”，将扫描下一个频道/频率。如果选择 “否”，则显示之前的画面。

- 只有当使用DVB-C全扫描找到数字有线电视服务可供用户使用时，才能进行用于有线电视的数字手动调台。

“字幕设定”

• “字幕设定”：当选择了“用于听障者”时，可能会与字幕一起显示某些视觉辅助（若电视频道广播此信息）。
• “主语言偏好”：选择字幕显示的偏好语言。
• “副语言偏好”：选择字幕显示的第二偏好语言。

“声音设定”

• “声音类型”：当选择了“用于听障者”时，切换为适合听障者的广播。
• “主语言偏好”：选择节目所用的偏好语言。某些数字频道可能会对一个节目播送数个音频语言。
• “副语言偏好”：选择节目所用的第二偏好语言。某些数字频道可能会对一个节目播送数个音频语言。
• “声音描述”：若电视频道广播此信息，则提供视觉信息的声音描述（叙述）。
• “混合声音水平”：调节电视主声音和声音描述输出水平。

此选项仅当 “声音描述” 设定为 “开” 时有效。

- “MPEG音频音量”：调节MPEG音频音量。

“高级设定”

• “自动服务更新”：当新的数字服务变得有效时，开启电视进行检测并存储。
• “系统信息”：显示当前软件版本和信号强度。
• “服务置换”：选择“开”，当广播公司将正在观看的节目传输变更为其它频道时，自动变更频道。

调频收音设定 最多能预设30个您所在地区可接收的FM广播电台。

“自动调台”

允许您自动调谐并储存所有有效频道。

1 选择 “自动调台”，然后按下
2 选择 “确定” 自动调入所有有效频道。

“广播预设”

手动调谐并逐一储存每个有效频道。

1 按下 / 以选择想要的FM广播电台位置，然后按下 + 。
2 按 ⬆/▼ 搜索FM广播电台。调入电台时搜索自动停止。如果该电台有杂音，按 ◆/▼ 可能可以改善音质。按 + 储存FM广播电台。 您可以编辑FM广播电台标注。按下 ⬆/▼ 选择标注的字母数字字符，然后按下 □。重复步骤1至2预设其他FM广播电台。
- 若要启用此功能，使用IHOME（菜单）（第19页）进入FM广播模式，然后根据上述步骤预设想要的FM广播电台。

亲子锁

PIN密码 让您设置电视机以锁定频道或外接输入。使用遥控器上的0-9输入四个数字的PIN代码。

变更PIN密码 选择以更改您的PIN代码。

亲子分级 设定观看的年龄限制。若要观看超出指定年龄等级的节目，请输入正确的PIN代码。

外部输入锁 锁定外接输入以禁止观赏。 若要观看锁定的外接输入，选择 “解锁”。

• 输入锁定频道或外接输入的正确PIN代码将暂时解除“亲子锁”功能。欲恢复“亲子锁”设定，关闭再开启电视机。
  如果您弄丢您的PIN代码，请参阅第42页。

相框设置	“显示模式”可用于选择显示模式。可选择“图像和时钟”、“全屏图像”和“全屏时钟”。请参阅第25页。“时钟显示”可用于选择时钟显示。可选择“日历”、“模拟时钟”、“数字时钟”、“日历和时钟”和“时钟”。“日历和时钟”和“时钟”只有在“显示模式”为“全屏时钟”时才能显示。“音频应用”调频收音:使用此功能可以收听FM广播。音乐:使用此功能可以欣赏音乐。关:关闭音频。“图像选择”选择图像。“音乐选择”选择音乐。“幻灯片放映设置”幻灯片放映:可以进行照片的幻灯片放映。单一视图:仅显示一张照片。“音乐播放设置”所有曲目:欣赏所有音乐曲目。单个曲目:设定为欣赏单个音乐曲目。“持续时间”选择时间(“1小时”、“2小时”、“4小时”或“24小时”),此时间过后,电视机自动切换到待机模式。“一周的第一天”设置“星期日”或“星期一”作为日历上一周的第一天。	使用菜单功能
USB自动启动	当电视机开启,USB设备被连接至USB端口然后再开启时,自动进入最后播放的照片/音乐/视频缩略图模式。
时钟/定时器	“睡眠定时器”设定电视机自动关闭前以分钟计时的保持开机时间(“关”、“15”、“30”、“45”、“60”、“90”或“120”)。“唤醒定时器”电视机在您设置的时间从待机模式开机,并调谐到您的首选频道或输入或相框模式。设置此功能之前,务必设定正确的当前时间。“时钟设定”当此项设定为“自动”时,如果电视机从数字广播信号接收到时间,将会自动设定当前时间。如果无法从数字广播信号接收到当前时间,请选择“手动”,然后选择“日期”设定日期,然后选择“时间”设定时间。只有当“时钟设定”设为“自动”时,才能设定为“时差”。如果时间信息可通过广播信号获得,将无法手动更改时间。
自动启动	启动初始设定程序(第6页)。此选项可让您在搬家之后重新调节电视机,或者搜寻电视广播发送的新频道。
语言/Language	选择菜单显示的语言。
启动标志	选择“开”后,开启电视机时将显示标志。选择“关”则禁用此项功能。
AV设定	“视频标注”指定名称到外部设备。选择“自动”,仅当连接设备时显示名称,或选择“持续显示”,不管连接状态如何均显示名称。输入标注:使用其中一个预设标注作为所连接装置的指定名称。“编辑”:建立您自己的标注。“视频信号/分量信号输入”选择“自动”让电视机在分量视频信号插孔或视频插孔连接时进行检测和在分量视频信号插孔或视频插孔之间切换。您不可同时使用分量视频信号插孔和视频插孔。“耳机/音频输出”设定声音输出到连接至电视机的耳机或外接音响系统。当您选择“音频输出”时,请断开耳机与电视机的连接。
BRAVIA Sync 设定允许电视机与兼容BRAVIA Sync 控制功能、并与电视机HDMI/MIL插孔相连接的装置进行通讯。请注意连接装置也必须进行通讯设定。“BRAVIA Sync 控制”设定是否链接电视机和所连接的BRAVIA Sync 控制兼容装置的操作。当设定为“开”时,可使用以下功能。将“BRAVIA Sync 控制”设定为“开”使用电视机时,如果连接了与BRAVIA Sync 控制兼容的特定Sony装置,此设置自动应用于所连接的装置。“设备自动关机”当此项设定为“开”时,用遥控器关闭电视机的同时,也会关闭所连接的BRAVIA Sync 控制兼容装置。“电视机自动开机”当此项设定为“开”时,当您打开所连接的BRAVIA Sync 控制兼容装置时,也将打开电视机(MHL模式除外)。“自动输入变更(MHL)”当设定为“开”时,MHL设备将自动切换到MHL输入。如果电视机处于待机模式,则不会自动切换。选择“关”则禁用此项功能。“BRAVIA Sync 设备列表”显示与BRAVIA Sync 控制兼容的连接装置列表。选择“启动”以更新“BRAVIA Sync 设备列表”。“设备控制键”选择电视机遥控器的按钮功能以操作连接装置。“无”:禁止使用电视遥控器控制。“普通”:基本的操作,譬如浏览按钮(上、下、左或右等等)。“调谐键”:基本操作和频道有关按钮的操作,譬如PROG +/-或(0-9)等等。当您通过遥控器控制调谐器或机顶盒等时有用。“菜单键”:基本操作和HOME/OPTIONS按钮的操作。当您通过遥控器选择蓝光播放器的菜单时有用。“调谐和菜单键”:基本操作与频道相关按钮和HOME/OPTIONS按钮的操作。如果电视机操作被链接至与BRAVIA Sync 控制兼容的音响系统操作,则无法使用“BRAVIA Sync 控制”。有些具有“BRAVIA Sync 控制”的装置不支持“设备控制”功能。
自动软件下载	选择“开”自动下载软件。选择“关”则禁用此项功能。
产品信息	显示电视机的产品信息。
出厂设定	将所有的设定重新设定为出厂设定值。完成此操作后,电视机会显示初始设定画面。在此期间(需要大约30秒钟)请不要关闭电视机或按下任何按钮。

环保

初始化 将当前环保设定重设至默认值。

节电 调节背景照明以减少电视机的消耗功率。

当您选取“图像关闭”时，图像将被关闭，并且电视机前面板上的I/①指示灯即亮起绿色。声音保持不变。

电视机空闲待机 当电视机在一段预设的时间内没有被使用后关闭。

安装附件 （挂壁式支架）

致顾客：

为保护产品和安全理由，Sony坚持建议安装您的电视的任务由Sony经销商或授权承包商进行。请勿尝试自行安装。

致Sony经销商和承包商：

安装、定期维修和检查此产品时，请务必注意安全。

您的电视机可使用挂壁式支架SU-WL400（另售）安装。

- 请参阅随附于挂壁式支架的指南进行正确的安装。

安装时注意事项

使用SU-WL400挂壁式支架时，在墙壁和电视机之间保留6 cm空间。使用此空间将电缆连接到电视机。

6 cm

安装此产品需具备专门技能，特别是在鉴定墙壁支撑电视机重量的坚硬度。请委托 Sony 经销商或授权承包商进行此产品的安装并在安装进行时注意安全。对于处置不当或安装不妥造成的损害，Sony 将不负责任。

安装专用挂壁式支架时，将电视机屏幕朝下放置在水平稳定且用厚软布遮盖的表面上。

螺丝 (+PSW6×20) 滑轮 B 螺丝 (+PSW6×50) 垫圈 E 绑带 F 厚软布

- 将电视机屏幕面朝下，安装SU-WL400附件。有关⑧、⑨、⑩、⑪和⑫的更多详情，请参阅随挂壁式支架提供的使用指南。

• 将滑轮 Ⓑ 和螺丝 Ⓒ 安装到电视机背面上方。
• 用螺丝 G 将绑带 F 和垫圈 E 安装到电视机背面。
• 如果使用电动螺丝刀，将转矩设置在大约1.5 N·m（15 kgf·cm）。
• 确保将未使用的零件存放在安全的地方，以备日后使用。妥善保存此使用说明书以备日后参考。

电视安装尺寸制表

SU-WL400

a 80 c d 屏幕中心点 b e

单位：mm

型号	显示器尺寸 屏幕中心尺寸 安装长度
	a	b	c	d	e
KDL-47R500A	1085 648 177	510 114
KDL-42R500A	972 585 188	490 114

视安装而定，以上制表的数字将会稍微不同。

警告

安装电视机的墙壁应可支撑不少于电视机四倍的重量。有关它的重量，请参阅“规格”。

支架位置的图表/制表

型号 支架位置
KDL-47R500A a
KDL-42R500A a

支架位置

安装电视机到底座上时。

a b c

请检查Ⅰ/①指示灯是否闪红色。

当该指示灯闪烁时

表示自我诊断功能已经启动。

1 计算 I/① 指示灯在每三秒间隔闪烁多少次。 例如，指示灯闪烁三次，然后停顿三秒，接着再次闪烁三次等。

2 请按下电视机上的电源按钮 I/① 来将之关闭，拔下交流电源线，然后通知您的经销商或 Sony 服务中心，并告知指示灯闪烁的情况（闪烁次数）。

当指示灯没有闪烁时

1 查看以下所列项目。

2 若问题依然存在，请将电视机交给有资格的服务人员维修。

图像

没有图像 （屏幕一片黑暗）且没有声音

- 检查天线/电缆的连接状况。

- 将电视机连接至交流电源插座，然后按下电视机上的 I/⏻。

- 若 I/○指示灯亮起红色，请按下 I/○。

屏幕上没有来自与视频输入插孔连接装置的图像或菜单信息

- 按下 → 以显示连接装置列表，然后选择所要的输入。

- 检查选购装置与电视机之间的连接状况。

重影或虚像

- 检查天线/电缆连接、位置和方向。

屏幕上只有雪花与杂讯

- 检查天线是否断裂或弯曲。

- 检查天线是否已达到其使用寿命期限（传统使用时限为三至五年，在海岸边使用时限则为一至两年）。

图像失真 （虚线或线条）

- 将电视机远离汽车、摩托车、吹风机或选购装置等电器干扰来源。

- 当安装选购装置时，请在选购装置和电视机之间预留一些空间。

- 检查天线/电缆的连接状况。

- 将天线电缆远离其他连接电缆。

观赏电视频道时图像或声音有杂讯

- 调节 “AFT”（自动微调）以接收更好的图像（第32页）。

屏幕上有一些细微的暗点与/或亮点

- 显示装置的图像是由像素组成的。屏幕上出现细微暗点与/或亮点（像素）并不表示电视机故障。

图像轮廓失真

- 更改当前 “电影” 设定至其他设定 （第28页）。

频道没有色彩

- 选择 “初始化”（第28页）。

观赏来自 / 的Y、 P_B / C_B 、 P_R / C_R 插孔的信号时没有色彩或色彩不正常

- 检查 -∅/-∅ 的 Y、 P_E/C_E 、 P_B/C_B 插孔的连接及检查各插孔是否稳固地连接至其对应的插孔。

没有来自连接装置的图像出现在屏幕上

- 开启连接装置。

- 检查电缆连接。

- 按下 → 以显示连接装置列表，然后选择所要的输入。

- 正确的插存储卡或其他存储设备入数码相机。

- 使用已按照数码相机随附的使用说明书进行格式化的数码相机存储卡或其他存储设备。

- 不保证所有USB设备的操作。此外，操作视USB设备功能和所播放视频而不同。

不能选取菜单上的连接装置或不能切换输入

- 检查电缆连接。

声音

没有声音，但图像清晰

- 按下 + / - 或 \呎\(静音)。

- 检查 “扬声器” 是否设至 “电视机扬声器”（第30页）。

- 检查耳机插头是否连接到电视机。

没有声音或噪音

- 检查电视系统设定是否恰当 （第32页）。

频道

无法选择所需频道

- 在数字和模拟模式之间切换并选择所需数字 / 模拟频道。

某些频道是空白的

- 此频道只限加密/收费服务。订购收费制电视服务。

- 此频道只供数据用途 （没有图像或声音）。

- 联系广播公司关于转播详情。

不显示数字频道

- 请联系当地安装人员了解您所在地区是否提供数字传输。

- 升级到更高的增益天线。

一般问题

电视机会自动关闭 （电视机进入待机模式）

- 检查 “睡眠定时器” 是否激活 （第35页）。

- 检查是否已通过“唤醒定时器”（第35页）或“相框设置”（第35页）激活“持续时间”。

- 检查 “电视机空闲待机” 是否激活 （第37页）。

无法选择某些输入来源

- 选择 “视频标注” 并选择输入源的 “持续显示”（第36页）。

遥控器无法操作

- 请更换电池。

HDMI/MHL装置没有出现在 “BRAVIA Sync 设备列表” 中

- 检查您的装置是否与BRAVIA Sync 控制兼容。

无法在 “BRAVIA Sync 控制” 中选择 “关”

- 如果您有连接与BRAVIA Sync 控制兼容的任何音响系统，您在此菜单无法选取“关”。若要更改音频输出至电视机扬声器，选取“扬声器”菜单里的“电视机扬声器”（第30页）。

遗失密码

- 选取 “亲子锁” 设定里的 “PIN密码” 设定，然后输入以下主通密码：9999。

电视机无法输出来自MHL设备的图像和/或声音。

- 断开MHL电缆，然后重新连接，或者关闭MHL设备的电源，然后重新打开以解除其锁定。

规格

系统
面板系统	LCD(液晶屏幕)面板(LED背光)
电视系统	模拟:B/G、I、D/K、M数字:DVB-T
彩色/视频制式	模拟:PAL、PAL60(仅限视频输入)、SECAM、NTSC3.58、NTSC4.43(仅限视频输入)数字:MPEG-2 MP@ML/HL、MPEG-2 MP@ML/HL、H.264/MPEG-4 AVC MP/HP@L4
频道覆盖范围	模拟:45.25MHz - 863.25MHz,视您选择的国家而定数字:VHF/UHF,视您选择的国家而定
声音输出	8 W + 8 W
输入/输出插孔
天线	VHF/UHF用75欧姆外接插孔
COMPONENT IN/VIDEO IN	COMPONENT IN支持格式:1080p、1080i、720p、576p、576i、480p、480iY:1 Vp-p,75欧姆,0.3 V负同步/Pu/Cu:0.7 Vp-p,75欧姆/Pu/Cu:0.7 Vp-p,75欧姆视频输入(phono插孔)
COMPONENT IN/AUDIO	音频输入(phono插孔)
HDMI IN 1 (ARC),IIDMI IN 2/MIL	HDMI视频:1080/24p、1080p、1080i、720p、576p、576i、480p、480iMIL视频:1080/24p、1080/30p、1080i、720p、720/30p、576p、576i、480p、480i音频:双声道线性PCM:32,44.1和48 kHz,16,20和24位,Dolby Digital ARC(音频回传通道)(仅限HDMI IN 1)
DIGITAL AUDIO OUT(OPTICAL)	数字光纤插孔
AUDIO OUT,Ω	音频输出,耳机(微型插孔)
ψ	USB端口

型号 KDL-47R500A KDL-42R500A
电源和其它
电源要求		110-240 V AC, 50/60 Hz
屏幕尺寸(对角测量)	英寸	47 42
	厘米(近似)	119.3 106.5
显示器分辨率		1920像素 (水平)×1080行 (垂直)
消耗功率		显示在电视的背面。
尺寸(近似)(宽×高×深)	含台式底座(mm)	1085 × 680 × 231 972 × 617	×231
	不含台式底座(mm)	1085 × 648 × 76 972 × 5	85 × 75
质量(近似)	含台式底座(kg)	16.4 13.7
	不含台式底座(kg)	15.5 12.8
选购附件	挂壁式支架	SU-WL400
	偏振式3D眼镜 TDG-500P
	SimulViewTM偏振式眼镜	TDG-SV5P

是否有选购的附件视国家/地区/电视型号/库存而定。

设计及规格如有变更，恕不另行通知。

Introduction

“““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““““”

“安装挂壁式支架”的指南不以附页形式随附于此电视机。这些安装指南已包含在此电视机的使用说明书内。
