用户手册 GEX 34150 Professional BOSCH
阅读所有警告和所有说明！不遵照以下警告和说明会导致电
击、着火和 / 或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
- 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

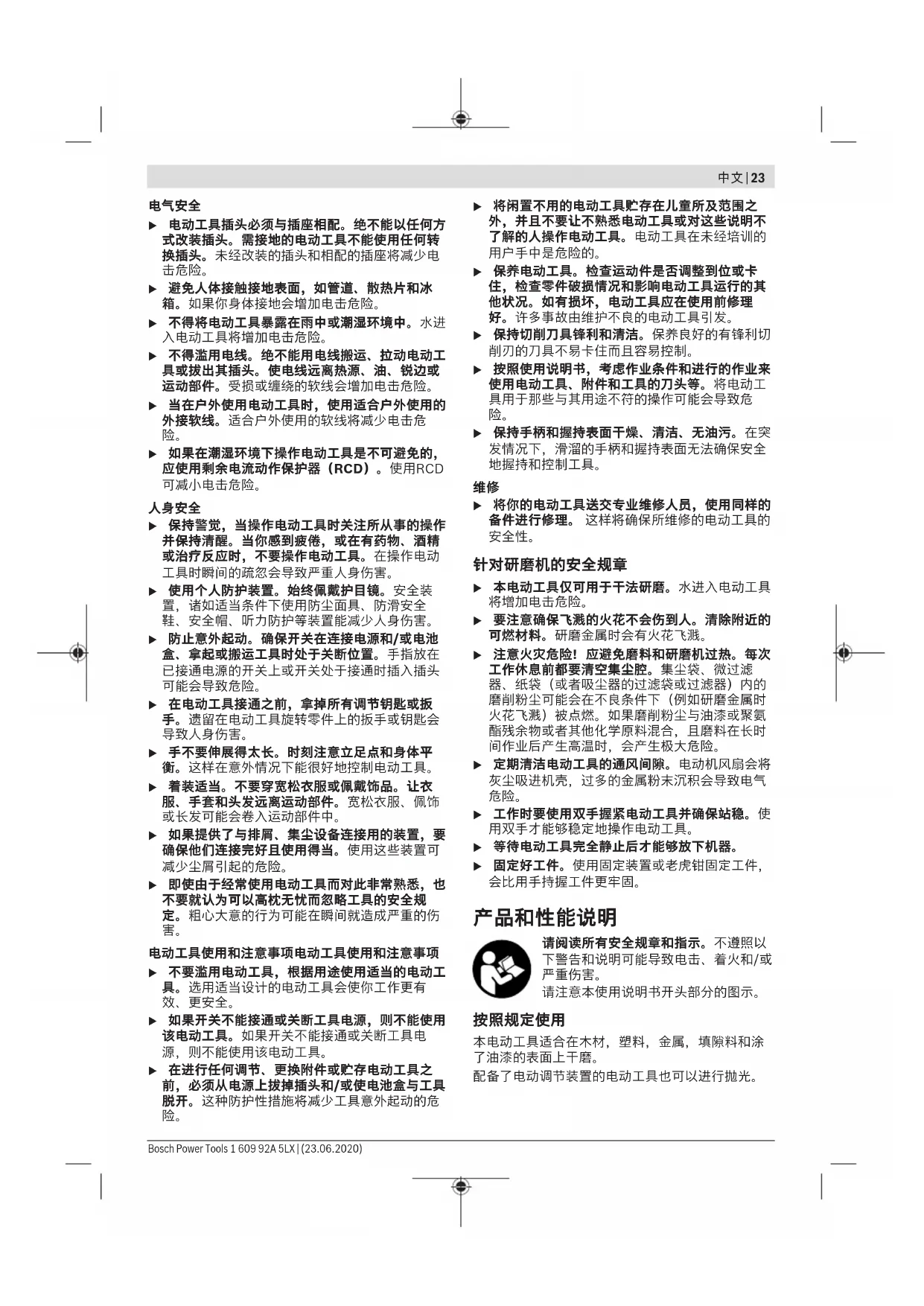

电气安全
▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
▶ 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。
电动工具使用和注意事项电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。如果开关不能接通或关断工具电源，则不能使用该电动工具。
▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
▶ 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。
维修
将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
针对研磨机的安全规章
▶ 本电动工具仅可用于干法研磨。水进入电动工具将增加电击危险。
▶ 要注意确保飞溅的火花不会伤到人。清除附近的可燃材料。研磨金属时会有火花飞溅。
注意火灾危险！应避免磨料和研磨机过热。每次工作休息前都要清空集尘腔。集尘袋、微过滤器、纸袋（或者吸尘器的过滤袋或过滤器）内的磨削粉尘可能会在不良条件下（例如研磨金属时火花飞溅）被点燃。如果磨削粉尘与油漆或聚氨酯残余物或者其他化学原料混合，且磨料在长时间作业后产生高温时，会产生极大危险。
定期清洁电动工具的通风间隙。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险。
▶ 工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具。
▶ 等待电动工具完全静止后才能够放下机器。
▶ 固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。
请注意本使用说明书开头部分的图示。
按照规定使用
本电动工具适合在木材，塑料，金属，填隙料和涂了油漆的表面上干磨。
配备了电动调节装置的电动工具也可以进行抛光。
24|中文
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 辅助手柄（绝缘握柄） ^A)
(2) 辅助手柄螺丝 A)
(3) 振动次数预选调节轮
(4) 电源开关
(5) 电源开关的锁定按钮
(6) 整个集尘盒（微缩过滤器系统） ^A)
(7) 内六角扳手
(8) 磨垫
(9) 手柄（绝缘握柄）
(10) 砂纸
(11) 磨盘螺丝
(12) 集尘盒支架
(13) 塑料插条
(14) 吸尘器转换接口
(15) 集尘盒锁杆
(16) 滤芯（微过滤器系统） ^A)
(17) 吸尘适配接头 ^4
(18) 集尘软管
(19) 集尘袋
A) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 偏心研磨机 | GEX 34-125 GEX 34-125 GEX 34-150 GEX 34-150 | ||
| 物品代码 | 3601 C72 3.. 3601 C72 3.. 3601 C72 8.. 3601 C72 8.. | ||
| 集尘盒,包含在供货范围中 | ● - ● - | ||
| 振动次数预选 | ● ● ● ● | ||
| 额定输入功率 | 瓦 | 340 340 340 340 | |
| 空载转速 | 转/分钟 | 4500-12000 4500-12000 4500-12000 4500-12000 | |
| 空载振频 | 次/分钟 | 9000-24000 9000-24000 9000-24000 9000-24000 | |
| 振动圆直径 | 毫米 | 5.0 5.0 4.0 4.0 | |
| 磨垫直径 | 毫米 | 125 125 150 150 | |
| 重量符合EPTA-Procedure 01:2014 | 公斤 | 2.0 2.0 2.1 2.1 | |
| 保护等级 | 回/II/II/II/II | 回 | |
所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。
安装
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
更换砂纸（参见插图A）
装入新砂纸前，用刷子清除磨盘(8)上的脏污和灰尘。
磨盘(8)表面由尼龙织物组成，因此可通过魔术贴快速便捷地固定砂纸。
将砂纸(10)牢固地按压到磨盘(8)底面。
注意将砂纸的冲孔与磨盘上的孔重叠，以确保最佳的集尘效果。
选择磨盘
可以根据用途在电动工具上安装不同硬度的磨盘：
- 超软磨盘：适用于抛光或操作时必须凭借触感的研磨工作，另外也可以在凸起的表面研磨
- 软磨盘：适合所有的研磨工作，是通用型磨盘
- 硬磨盘：适合在平坦的表面进行高效率的研磨
更换磨垫（参见插图B）
提示：请立即更换损坏的磨盘(8)。
拆下砂纸或抛光工具。小心地旋出螺栓(11)，然后取下磨盘(8)。装上新磨盘(8)，然后用手重新拧紧螺栓。
提示：从动件分为直径150衬垫型和直径125衬垫型两种型号。这些衬垫仅可安装在相应的电动工具上。
提示：安装磨盘时应注意从动件的齿轮进入磨盘的凹槽中。
提示：损坏的磨盘支架必须由博世电动工具公司授权的客户服务处更换。
吸锯尘/吸锯屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 尽可能使用适合物料的吸尘装置。
- 工作场所要保持空气流通。
- 最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
利用集尘盒自集尘（参见插图C1-C4）
安装集尘盒(6)前，请拔出塑料插条(13)。将集尘盒(6)装到吸尘器转换接口(14)上，直至卡止。注意将塑料插条(13)卡入支架(12)中。
要清空集尘盒(6)，按下集尘盒侧面的锁杆(15) (①)。向下拔下集尘盒 (②)。
打开集尘盒(6)前，请如图所示在固定底座上敲击集尘盒，使灰尘从滤芯脱落。
抓住集尘盒(6)上的把手凹槽，向上翻出滤芯(16)，然后清空集尘盒。用一支软刷清洁滤芯(16)膜片。
外部集尘（参见插图D）
将吸尘适配接头(17)插到吸尘器转换接口(14)上。注意吸尘适配器上的锁杆要卡紧。可在吸尘适配接头(17)上连接一根直径为19毫米的吸尘软管。要拆下吸尘适接头(17)，将其锁杆的后部压到一起，然后拔下吸尘适配接头。
根据工件的物料选择合适的吸尘装置。
吸集可能危害健康，可能导致癌症或干燥的废尘时，务必使用特殊的吸尘装置。
在垂直的平面上操作电动工具时，必须以吸管朝下的方式握持电动工具。
利用集尘袋自集尘（参见插图E）
针对小范围操作可以连接集尘袋（附件）(19)。
安装集尘袋(19)前，请拔出塑料插条(13)。将集尘袋接头牢固地插到吸尘器转换接口(14)上。注意将塑料插条(13)卡入集尘袋(19)上指定的支架中。请及时清空集尘袋(19)，以便保持最佳的集尘效果。
辅助手柄
辅助手柄(1)可以实现便捷操作和最佳的力分配，尤其是在高研磨率时。
注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为230伏电动工具用220伏的电压可以驱动。
接通/关闭
▶ 请确保握住手柄时可以开启/关闭开关。
如要接通电动工具，请按压电源开关(4)并按住。如需锁定电源开关(4)，请按住该开关并另外按压锁定按钮(5)。
要关闭电动工具，松开电源开关(4)。电源开关(4)锁住时，先按压，然后再松开。
预选振动次数
利用振荡次数预选调节轮(3)也可以在运行过程中预选所需的振荡次数。
1 - 2 低振荡次数
3 - 4 中振荡次数
5 - 6 高振荡次数
正确的振荡次数是由工件和工作条件决定，唯有实际操作才能够找出最合适的振荡次数。
恒定电子装置可在怠速和负载时保持振频几乎恒定，确保功率均匀。
使用低振荡次数长期操作之后，应该让电动工具以最大振荡次数空转约3分钟来帮助机器冷却。
磨盘缓速器
机器空转时，它内部的磨盘缓速器会降低磨盘的振荡次数，以避免将电动工具放在工件上时造成不必要的凹槽。
如果空转振荡次数不断上升，代表磨盘已经损坏了必须更换，或是磨盘缓速器磨损了。损坏的磨盘缓速器必须由博世电动工具公司授权的客户服务处更换。
工作提示
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
▶ 等待电动工具完全静止后才能够放下机器。
▶ 本电动工具不适合固定式应用。例如不允许夹在虎钳上或固定在工作台上。
研磨平面
开动电动工具，把整个研磨面平贴在待研磨的表面上，并均匀地在工件上移动机器。
磨除功率和研磨的效果原则上是由所选择的砂纸、设定的振荡级和操作机器时施压的大小来决定的。只有完好的砂纸才能够提高研磨功率，并且保护电动工具。
操作机器时要均匀施压，如此才能够提高砂纸的使用寿命。
在机器上过度施压，不仅无法提高研磨功率，反而容易损坏机器并提高砂纸的耗损率。
不可以使用研磨过金属的砂纸研磨其它的物料。
请只使用Bosch原装研磨附件。
粗磨
安装粒度粗的砂纸。
只能轻按电动工具，这样它才能够以较高的振荡次数运转，并达到较高的材料磨除效果。
细磨
安装粒度细的砂纸。
稍微改变接触压力或更改振荡次数等级，可以在保持偏心运动的同时减少磨盘振荡次数。
坝高采用绕圈或纵向、横向互相交换的方式，在工件上均匀地移动电动工具。勿让研磨机歪斜了，以避免磨穿工件，例如胶合板。
工作完备后随手关闭电动工具。
抛光
在电动工具上安装合适的抛光工具，例如羊毛罩，抛光绒布或抛光海绵（附件）等，也可以使用本电
26|繁體中文
动工具抛光受气候侵蚀的油漆和刮痕（例如有机玻璃）。
抛光时请选择较少的振荡次数（等级1-2），以避免表面过热。
抛光时，先在一处小面积上涂抹抛光剂，接着再使用合适的抛光工具，采纵横交错或绕圈的方式，均匀地涂抹抛光剂。
不可让涂抹在抛光表面的抛光剂干掉，这样会损坏抛光表面。不可以让阳光直接照射待抛光的表面。定期清洁抛光工具，以确保出色的抛光效果。使用温和的清洁剂和温水清洗抛光工具。勿使用稀释剂。
维修和服务
维护和清洁
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
如果必须更换连接线，务必把这项工作交给Bosch或者经授权的Bosch电动工具顾客服务执行，以避免危害机器的安全性能。
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
香港和澳门特别行政区
罗伯特博世有限公司
香港北角英皇道625号，21楼
客户服务热线：+852 2101 0235
电子邮件：info@hk.bosch.com
www.bosch-pt.com.hk
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F 服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
传真：(0571)8887 6688 x 5566# / 5588#
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
处理废弃物
必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。
请勿将电动工具扔到生活垃圾中!
繁體中文
安全注意事項
電動工具一般安全注意事項
警告
請詳讀工作臺及電動工具的所
有安全警告與使用說明。若不
遵照以下列出的指示，將可能導致電擊、著火和／或人員重傷。
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。
人身安全
▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精
或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和／或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
▶ 著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。
電動工具使用和注意事項
不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並／或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
▶ 保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
▶ 把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。
檢修
▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
砂磨機安全注意事項
▶ 本電動工具僅適用於乾式研磨。水進入電動工具將增加電擊危險。
▶ 請注意：噴濺的火花不會波及任何人。請將附近的易燃材料清走。研磨材料時會有火花噴濺。
▶ 請注意：有失火之虞！請避免砂磨材料或砂帶機過熱。暫停作業之前請務必清空集塵容器。集塵袋、超微細過濾器、紙袋內（或吸塵器過濾袋／濾材內）的研磨粉塵可能在不利條件下自行點燃，例如研磨金屬時所產生的火花。尤其是當研磨粉塵若混入殘留的烤漆、聚胺酯或其他化學物質，而且在經過長時間運轉後砂磨材料的溫度又極高時，這種情形特別具危險性。
▶ 請定期清潔電動工具的通風口。電動機風扇會將灰塵吸進機殼，過多的金屬粉末沉積會導致電氣危險。
作業期間請用雙手牢牢握緊電動工具並保持穩固。使用雙手才能夠更穩定地操作電動工具。
▶ 等待電動工具完全靜止後才能夠放下機器。
▶ 固定好工件。使用固定装置或老虎鉗固定工件，會比用手持握工件更牢固。
產品和功率描述
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。
依規定使用機器
本電動工具適合在木材、塑膠、金屬、填縫泥及上漆表面上進行乾式研磨。
電子調控的電動工具也可進行拋光。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 輔助手柄（絕緣握柄） ^A)
(2) 辅助手柄的螺栓 ^A)
(3) 振盪次數設定轉鈕
(4) 起停開關
(5) 起停開關鎖止按鈕
(6) 集塵盒全套件（超微細過濾器系統） ^A)
(7) 内六角扳手
(8) 磨盤
(9) 把手（絕緣握柄）
(10) 研磨片 ^4
(11) 磨盤螺栓
(12) 集塵盒固定裝置
(13) 塑料插條
(14) 排塵接管
(15) 集塵盒鎖止扳片 ^4
(16) 濾芯（超微細過濾器系統） ^A)
(17) 吸塵轉接頭
28|繁體中文
(18) 吸塵軟管 A)
(19) 集塵袋 A)
A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
技術性數據
| 偏心研磨機 | GEX 34-125 GEX 34-125 GEX 34-150 GEX 34-150 | |
| 產品機號 | 3601 C72 3.. 3601 C72 3.. 3601 C72 8.. 3601 C72 8.. | |
| 供貨範圍包含集塵盒 | ● - ● - | |
| 設定振盪次數 | ● ● ● ● | |
| 額定輸入功率 | W 340 340 340 340 | |
| 無負載轉速 | 次 / 分 4500-12000 4500-12000 4500-12000 4500-12000 | |
| 無負載振盪次數 | 次 / 分 9000-24000 9000-24000 9000-24000 9000-24000 | |
| 振盪繞圈直徑 | mm 5.0 5.0 4.0 4.0 | |
| 磨盤直徑 | mm 125 125 150 150 | |
| 重量符合 EPTA-Procedure 01:2014 | kg 2.0 2.0 2.1 2.1 | |
| 絕緣等級 | 回 / II / II / II / II | 回 |
本說明書提供的參數是以230伏特為依據，於低電壓地區，此數據有可能不同。
安装
▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
更換研磨片（請參考圖 A）
裝上新的研磨片之前，請用例如刷子清除磨盤 (8) 上的髒污與粉塵。
磨盤 (8) 的表面材質是魔鬼氈，可以很便利地快速固定研磨片。
將研磨片 (10) 牢牢按壓到磨盤 (8) 底部上。
請注意：為確保最佳吸塵效果，研磨片上的沖孔請對準磨盤開孔位置。
選用磨盤
本電動工具可以依據用途安裝不同硬度的磨盤：
- 超軟磨盤：適用於拋光或操作時必須憑藉觸感的研磨作業，此外也可研磨凸起表面
- 軟磨盤：適合所有的研磨作業，是通用型磨盤
- 硬磨盤：適合在平坦的表面進行高效率研磨
更換磨盤（請參考圖 B）
提示：磨盤(8)如有受損請立即換掉。
卸下研磨片或抛光工具。將螺栓 (11) 完全旋出，並取下磨盤 (8)。裝上新的磨盤 (8)，然後徒手旋緊螺栓。
提示：直徑 150 的研磨墊片以及直徑 125 的研磨墊片適用於不同的從動部件。研磨墊片僅能安裝在與其規格相符的電動工具上。
提示：裝上磨盤時請注意從動部件的嚙合齒應要卡進磨盤的凹槽內。
提示：磨盤座如果損壞，必須交由博世電動工具公司授權的客戶服務處更換。
吸除廢塵／料屑
含鉛顏料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。
某些塵埃（例如加工橡木或山毛櫛的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。
- 儘可能使用適合物料的吸塵裝置。
- 工作場所要保持空氣流通。
- 建議佩戴 P2 過濾等級的口罩。
請留意並遵守貴國的物料加工相關法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
機內吸塵裝備，含集塵盒（請參考圖 C1-C4）
安裝集塵盒 (6) 之前，請先拔下塑料插條 (13)。將集塵盒 (6) 套到排放接管 (14) 上，直到卡緊為止。請注意：螺栓塑料插條 (13) 應嵌進固定裝置 (12) 裡。
若要清空集塵盒 (6)，請按壓集塵盒 (①) 側面的鎖止扳片 (15)。往下拔下集塵盒 (②)。
打開集塵盒 (6) 之前，應如圖所示將集塵盒往穩固平面上敲一敲，以便將濾芯上的塵垢抖鬆。
從拿握凹槽抓住集塵盒 (6)，將濾芯 (16) 往上翻開，然後將集塵盒倒空。用軟刷清潔濾芯 (16) 上的濾網層。
外接的吸塵裝備（請參考圖 D）
將吸塵轉接頭 (17) 插到排塵接管 (14) 上。務必讓吸塵轉接頭上的鎖止扳片正確卡緊。吸塵轉接頭 (17) 可連接直徑 19 mm 的吸塵管。
若要拆卸吸塵轉接頭 (17)，請將其後方的鎖止扳片壓合，並同時將吸塵轉接頭拔下。
根據工件材質選擇合適的吸塵裝置。
吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵裝置。
在垂直平面上操作電動工具時，必須以吸塵管朝下的方式握持電動工具。
機內吸塵裝備，含集塵袋（請參考圖 E）
進行規模較小的作業時，您可連接集塵袋（配件）(19)。
安裝集塵袋 (19) 之前，請先拔下塑料插條 (13)。將集塵袋套管插到排塵接管 (14)。請注意：螺栓塑料插條 (13) 應嵌進專門為其設置的固定裝置 (19) 裡。
請適時清空集塵袋 (19)，以維持最佳吸塵效果。
輔助手柄
握住輔助手柄 (1) 可讓您操作機器時更加輕鬆，同時也是施工力道最均衡的作業方式（尤其是在研磨去除率較高時）。
利用螺栓 (2) 將輔助手柄 (1) 固定於機殼上。
操作
操作機器
▶ 請注意電源電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。標示為 230 V 的電動工具亦可接上 220 V 電源。
啟動／關閉
▶ 請確定您不用放開把手，就能操作起停開關。
若要啟動電動工具，請按下起停開關 (4) 並按住不放。
若要固定起停開關 (4) 的位置，請將它按住不放並同時按壓鎖止按鍵 (5)。
若要關閉電動工具，放開起停開關 (4) 即可。起停開關 (4) 的位置若是已被鎖定，請按一下該開關然後放開。
設定振蕩次數
利用振蕩次數設定轉鈕 (3)，即使是在工具運作期間，亦可按照需求設定振蕩次數。
1 - 2 低振蕩次數
3 - 4 中振蕩次數
5-6 高振蕩次數
正確的振蕩次數是由加工材質和工作條件決定，唯有實際操作才能夠找出最合適的振蕩次數。
電子穩定控制系統可在機器不論是空轉或負載時保持幾乎相同的振蕩次數，以確保運轉性能均衡一致。
使用低振蕩次數長期操作之後，應該讓電動工具以最大振蕩次數空轉約3分鐘來幫助機器冷卻。
磨盤緩速器
機器空轉時，它內部的磨盤緩速器會降低磨盤的振蕩次數，以避免將電動工具放在工件上時造成不必要的凹槽。
如果空轉振蕩次數不斷上升，代表磨盤已經損壞了必須更換，或是磨盤緩速器完全磨損了。已完全磨損的磨盤緩速器必須交由博世電動工具公司授權的客戶服務處更換。
作業注意事項
▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
▶ 等待電動工具完全靜止後才能夠放下機器。
▶ 本電動工具並不適用於以不移動的方式進行加工。不得將它夾入老虎鉗或固定在工作桌上。
研磨平面
啟動電動工具，把整個研磨面平貼在待研磨的表面上，並均力地在工件上移動機器。
磨除效率與研磨效果原則上取決於所選用的研磨片、設定的振蕩級以及操作機器時施力的大小。
只有完好的研磨片才能夠提高研磨效率，並且保護電動工具。
操作機器時要均力施壓，如此才能夠提高研磨片的使用壽命。
在機器上施力過度，不僅無法提高研磨效率，機器反而容易損壞並加速研磨片耗損。
不可以使用研磨過金屬的研磨片來研磨其它材質。僅可使用 Bosch 原廠研磨配件。
粗磨
安装粒度粗的研磨片。
只能輕按電動工具，這樣它才能夠以較高的振蕩次數運轉，並達到較高的材料磨除率。
細磨
安裝粒度細的研磨片。
藉由稍微變換施壓力道或變更振蕩次數的設定檔速，即可降低磨盤振蕩次數但機器偏心運作的移動方式維持不變。
採用繞圈或縱向、橫向輪流的方式，力道均勻地在工件上移動電動工具。勿讓研磨機歪斜，以避免磨穿工件，例如木工貼皮。
工作完成後隨手關閉電動工具。
抛光
在電動工具上安裝合適的拋光工具後，例如羊毛罩，拋光絨布或拋光海綿（配件）等，也可以使用本電動工具拋光受氣候侵蝕的漆層和刮痕（例如安全玻璃）。
拋光時請選擇較低振蕩次數（檔速 1 - 2），以免表面過熱。
拋光時，先在一處小面積上塗抹拋光劑，接著再使用合適的拋光工具，採縱橫交錯或繞圈的方式，力道均勻地推抹拋光劑。
不可讓塗在拋光表面上的拋光劑乾掉，這樣會損壞拋光表面。不可以讓陽光直接照射待拋光的表面。請定期清潔拋光工具，以確保拋光效果良好。使用溫和的清潔劑和溫水清洗拋光工具。勿使用稀釋劑。
30|ไทย
維修和服務
維修和清潔
▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
如果必須更換連接線，請務必交由 Bosch 或者經授權的 Bosch 電動工具顧客服務執行，以避免危害機器的安全性能。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com
如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。
中國香港和澳門特別行政區
羅伯特·博世有限公司
香港北角英皇道625號21樓
客戶服務熱線：+852 2101 0235
電子郵件：info@hk.bosch.com
www.bosch-pt.com.hk
台灣
台灣羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話: (02) 7734 2588
傳真: (02) 2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特/ 德國
廢棄物處理
必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。
不可以把電動工具丟入一般的家庭垃圾中。
