MANUAL DE UTILIZADOR GEX 34150 Professional BOSCH

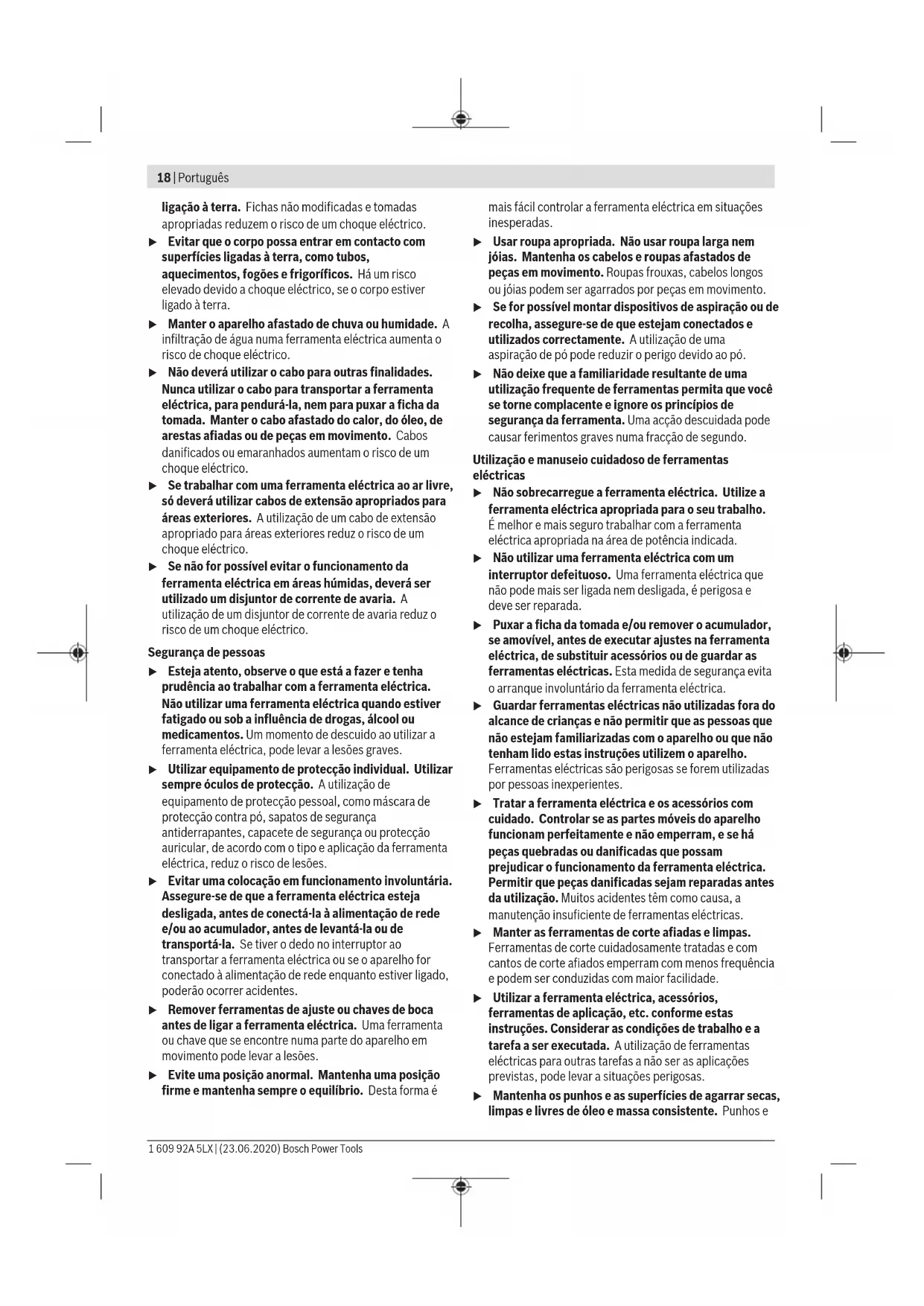

Tel. : +221 33 849 01 01 Fax : +221 33 823 34 20 Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recy- clage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères! Português Instruções de segurança Instruções gerais de segurança para ferramentas eléctricas AVISO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por Bosch Power Tools 1 609 92A 5LX | (23.06.2020)18 | Português ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. Utilização e manuseio cuidadoso de ferramentas eléctricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e 1 609 92A 5LX | (23.06.2020) Bosch Power ToolsPortuguês | 19 superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de segurança para lixadeira u Use a ferramenta elétrica apenas para lixamento a seco. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. u Certifique-se de que nenhuma pessoa fica em perigo devido às faíscas. Afaste materiais inflamáveis das proximidades. São originadas faíscas quando se lixa metais. u Atenção, perigo de incêndio! Evite um sobreaquecimento do material de lixar e da lixadeira. Esvazie sempre o reservatório de pó antes de pausas no trabalho. O pó de lixa no saco coletor do pó, no microfiltro, no saco de papel (ou no saco do filtro ou no filtro do aspirador) pode incendiar-se sob circunstâncias desfavoráveis como faíscas ao lixar metais. Existe perigo especialmente quando o pó de lixa está misturado com restos de verniz, poliuretano ou outras substâncias químicas e o material de lixar está quente após longo período de trabalho. u Limpe com regularidade as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. u Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos. u Espere a ferramenta elétrica parar completamente, antes de depositá‑la. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica destina-se ao lixamento a seco de madeira, plástico, metal, massa de aparelhar e superfícies pintadas. As ferramentas elétricas com regulação eletrónica também são apropriadas para polir. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Punho adicional (superfície do punho isolada)

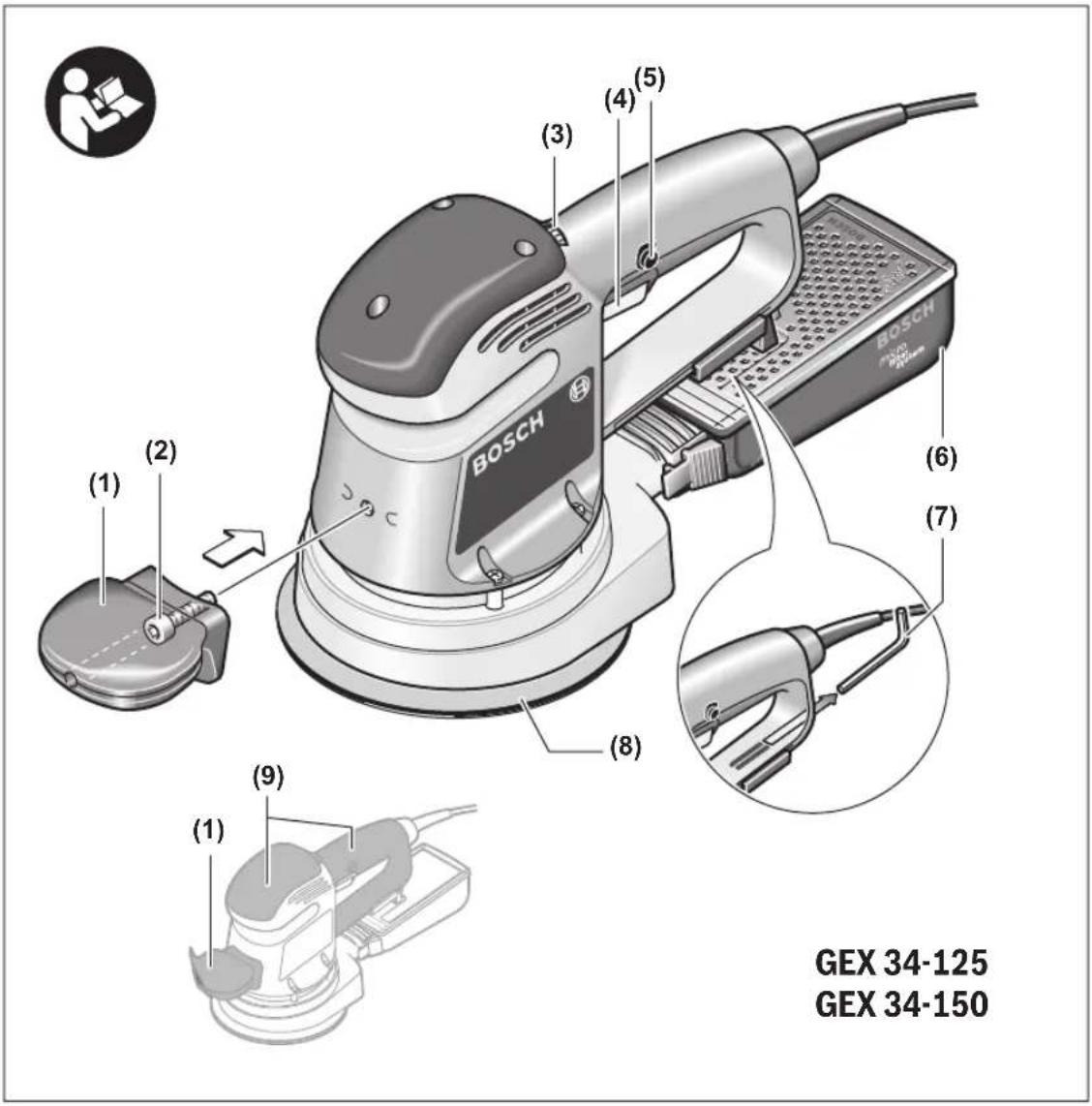

(2) Parafuso para punho adicional

(3) Roda da pré-seleção do número de oscilações (4) Interruptor de ligar/desligar (5) Tecla de fixação para o interruptor de ligar/desligar (6) Caixa do pó completa (sistema de microfiltro)

(7) Chave sextavada interior (8) Prato de lixar (9) Punho (superfície do punho isolada) (10) Folha de lixa

(11) Parafuso para prato de lixar (12) Suporte para caixa do pó

(13) Corrediça de plástico (14) Bocais de sopro (15) Alavanca com retenção para caixa do pó

(17) Adaptador de aspiração

(18) Mangueira de aspiração

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Lixadeira excêntrica GEX34-125 GEX34-125 GEX34-150 GEX34-150 Número de produto 3601C723.. 3601C723.. 3601C728.. 3601C728.. Caixa do pó no volume de fornecimento

Pré-seleção do número de oscilações

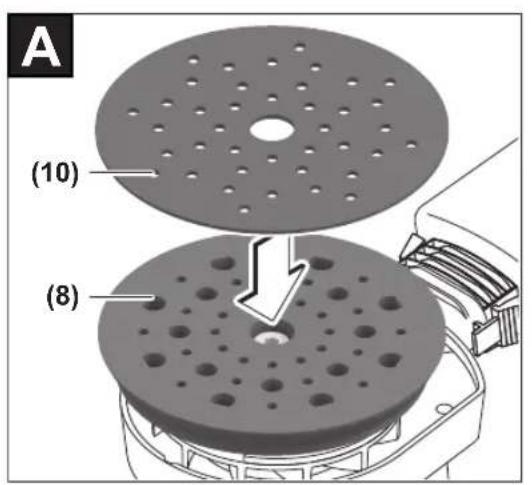

Bosch Power Tools 1 609 92A 5LX | (23.06.2020)20 | Português Lixadeira excêntrica GEX34-125 GEX34-125 GEX34-150 GEX34-150 Potência nominal absorvida W 340 340 340 340 N.° de rotações em vazio r.p.m. 4500–12000 4500–12000 4500–12000 4500–12000 Número de oscilações em vazio o.p.m. 9000–24000 9000–24000 9000–24000 9000–24000 Diâmetro do círculo de oscilação mm 5,0 5,0 4,0 4,0 Diâmetro do prato abrasivo mm 125 125 150 150 Peso conforme EPTA-Procedure 01:2014 kg 2,0 2,0 2,1 2,1 Classe de proteção / II / II / II / II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Montagem u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Trocar a folha de lixa (ver figura A) Antes de colocar uma folha de lixa nova remova a sujidade e o pó do prato de lixar (8), p. ex. com um pincel. A superfície do prato de lixar (8) é composta por um tecido auto aderente, para que possa fixar as folhas de lixa de forma simples e rápida por meio de auto aderência. Pressione firmemente a folha de lixa (10) no lado de baixo do prato de lixar (8). Para assegurar uma aspiração de pó ideal, certifique-se de que os orifícios puncionados na folha de lixa coincidem com os furos no prato de lixar. Seleção do prato abrasivo Dependendo da aplicação, a ferramenta elétrica pode ser equipada com pratos abrasivos de diferentes espessuras: – Prato abrasivo extremamente macio: apropriado para polir e lixar com cuidado, também em superfícies abobadadas – Prato abrasivo macio: apropriado para todos os trabalhos de lixar, aplicação universal – Prato abrasivo duro: apropriado para lixar com alta potência em superfícies planas Trocar o prato de lixar (verfiguraB) Nota: substitua de imediato um prato de lixar (8) danificado. Puxar a folha de lixa ou a ferramenta de polir para fora. Desenrosque totalmente o parafuso (11) e retire o prato abrasivo (8). Coloque o novo prato abrasivo (8) e aperte novamente o parafuso à mão. Nota: Os arrastadores são diferentes para placas de Ø150 e placas de Ø125. As placas só podem ser montadas na respetiva ferramenta elétrica adequada. Nota: ao colocar o prato de lixar, certifique-se de que os dentes do arrastador encaixam nos entalhes do prato de lixar. Nota: um suporte do prato de lixar danificado só pode ser substituído por um posto de assistência técnica autorizado para ferramentas elétricas Bosch. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Aspiração integrada com caixa do pó (ver figuras C1–C4) Antes da montagem retire a caixa do pó (6) para fora da corrediça de plástico (13). Coloque a caixa do pó (6) no bocal de sopro (14), até que engate. Certifique-se de que a corrediça de plástico (13) encaixa no suporte (12). Para esvaziar a caixa do pó (6) pressione a alavanca com retenção (15) do lado da caixa do pó (➊). Retire a caixa do pó empurrando para baixo (➋). Antes de abrir a caixa do pó (6) deve bater com a mesma sobre uma base firme tal como representado na figura, para soltar o pó do elemento filtrante. Agarre a caixa do pó (6) pela cavidade da pega, rebata o elemento filtrante (16) para cima e esvazie a caixa do pó. Limpe as lamelas do elemento filtrante (16) com uma escova macia. 1 609 92A 5LX | (23.06.2020) Bosch Power ToolsPortuguês | 21 Aspiração externa (ver figura D) Insira o adaptador de aspiração (17) no bocal de sopro (14). Assegurar que as alavancas com retenção do adaptador de aspiração engatam. Ao adaptador de aspiração (17) é possível ligar uma mangueira de aspiração com um diâmetro de 19mm. Para desmontar o adaptador de aspiração (17) pressione a respetiva alavanca com retenção atrás e retire o adaptador de aspiração. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Ao trabalhar em superfícies verticais, segure a ferramenta elétrica de modo a que a mangueira de aspiração aponte para baixo. Aspiração integrada com saco do pó (ver figura E) Nos trabalhos pequenos pode ligar um saco do pó (acessório) (19). Antes da montagem do saco do pó (19) puxe a corrediça de plástico (13) para fora. Encaixe bem o bocal do saco do pó no bocal de sopro (14). Certifique-se de que a corrediça de plástico (13) encaixa no suporte previsto para o efeito no saco do pó (19). Esvazie atempadamente o saco do pó (19), para que a recolha do pó se mantenha sem problemas. Punho adicional O punho adicional (1) permite um manuseamento confortável e uma distribuição ideal da força, especialmente em grandes desbastes. Fixe o punho adicional (1) com o parafuso (2) na caixa. Funcionamento Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230V também podem ser operadas com 220V. Ligar/desligar u Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho. Para ligar a ferramenta elétrica pressione o interruptor de ligar/desligar (4) e mantenha-o premido. Para fixar o interruptor de ligar/desligar (4), mantenha-o premido e prima adicionalmente o botão de fixação (5). Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (4). Fixado o interruptor de ligar/desligar (4), prima-o primeiro e solte-o depois. Pré-selecionar o n.º de oscilações Com a roda da pré-seleção do número de oscilações (3) pode pré-selecionar o n.º de oscilações necessário mesmo durante o funcionamento. 1 – 2 reduzido número de oscilações 3 – 4 médio número de oscilações 5 – 6 alto número de oscilações O n.º de oscilações necessário depende do material e das condições de trabalho e pode ser determinado por tentativas. A Constant-Electronic mantém o número de oscilações em vazio e sob carga quase constante e assegura um rendimento de trabalho uniforme. Após um longo período de tempo a trabalhar com um n.º de oscilações reduzido, deve deixar a ferramenta elétrica a funcionar aprox. 3 minutos com o n.º de oscilações máximo em vazio para a arrefecer. Travão do prato de lixar O travão do prato de lixar integrado reduz o n.º de oscilações em vazio, de modo a impedir a formação de estrias na colocação da ferramenta elétrica na peça. Se o número de oscilações em vazio aumentar constantemente com o passar do tempo, significa que o prato de lixar está danificado e tem de ser substituído de imediato ou que o travão do prato de lixar está desgastado. Um travão do prato de lixar desgastado tem de ser substituído por um posto de assistência técnica autorizado para ferramentas elétricas Bosch. Instruções de trabalho u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Espere a ferramenta elétrica parar completamente, antes de depositá‑la. u A ferramenta elétrica não é adequada para o funcionamento estacionário. Não pode p. ex. ser presa num torno de bancada ou fixada a uma bancada de trabalho. Lixar superfícies Ligue a ferramenta elétrica, coloque-a com toda a superfície de lixar sobre a base a trabalhar e movimente-a sobre a peça a ser trabalha com pressão moderada. O rendimento de desbaste e o padrão de lixamento são determinados essencialmente através da folha de lixa selecionada, do nível do número de oscilações predefinido e da pressão exercida. Apenas folhas de lixar impecáveis garantem um excelente rendimento de desbaste e a proteção da ferramenta elétrica. Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar. Demasiada pressão não resulta num melhor rendimento de desbaste, mas sim num maior desgaste da ferramenta elétrica e da folha de lixa. Jamais utilizar uma folha de lixa com a qual foi processado metal, para processar outros materiais. Bosch Power Tools 1 609 92A 5LX | (23.06.2020)22 | 中文 Use apenas acessórios de lixar Bosch originais. Lixamento grosseiro Colocar uma folha de lixa com grão grosseiro. Exerça apenas uma ligeira pressão sobre a ferramenta elétrica, para que possa funcionar com um n.º de oscilações mais elevado e fornecer um maior desbaste de material. Lixamento fino Colocar uma folha de lixa com grão mais fino. Variando lentamente a pressão exercida ou alterando o nível do número de oscilações, poderá reduzir o número de oscilações do prato de lixar sem alterar o movimento excêntrico. Movimente a ferramenta elétrica com pressão moderada de forma circular ou alternadamente no sentido longitudinal e transversal sobre toda a superfície da peça a ser trabalhada. Não incline a ferramenta elétrica a fim de evitar lixar através da peça a ser trabalhada, p. ex. peças folheadas. Depois de concluir o processo de trabalho, desligue a ferramenta elétrica. Polir Para polir tintas corroídas ou arranhões (p. ex. vidro acrílico) a ferramenta elétrica pode ser equipada com ferramentas de polir adequadas como boina de lã de cordeiro, feltro ou esponja de polir (acessórios). Selecione um n.º de oscilações reduzido para polir (nível 1– 2), para evitar um aquecimento excessivo da superfície. Aplicar o produto de polimento sobre uma superfície menor do que a deseja polir. Trabalhar o agente de polimento com uma ferramenta de polir apropriada, com movimentos cruzados ou circulares e com pressão moderada. Não deixe o agente de polimento secar na superfície, pois tal poderá danificar a mesma. Não exponha a superfície a polir à radiação solar direta. Limpe regularmente as ferramentas de polir, para assegurar bons resultados de polimento. Lavar as ferramentas de polir com um detergente brando e com água morna, não utilizar solventes. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: 0800 7045 446 www.bosch.com.br/contato Angola Robert Bosch Ltd Divisão de Ferramentas Elétricas Estrada de Cacuaco 288 Luanda Tel. : +244 927 584 446 http://www.bosch-professional.com/ao/pt/ Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico!
